1 SPIS TREŚCI OŚWIADCZENIE... 3 UPRAWNIENIA I ZAŚWIADCZENIA... 4 Podstawa opracowania... 8 Zakres i cel opracowania... 8 Trasa projektowanego przyłącza i rozwiązania techniczne... 8 Parametry techniczne sieci ciepłowniczej... 9 Rurociągi... 9 Armatura odcinająca Kolizje Przejście rurociągów przez ściany budynku Bilans cieplny Obliczenia hydrauliczne Bezpieczeństwo i ochrona zdrowia przy budowie sieci ciepłowniczej Wytyczne montażu Wymagania i warunki odbioru System alarmowo-kontrolny szczelności rur i płaszcza osłonowego Kontrola w czasie budowy sieci Wytyczne dla branż Projekt elektryczny Zestawienie materiałów Załączniki Zalecenia montażowe Zabezpieczenie antykorozyjne rurociągów Płukanie i czyszczenie rurociągów Przejście rurociągów przez ścianę Detal mocowania przesuwnego krzyżowego dla rury DN Adaptacja projektu studni typowej dla zaworów odcinających Sodc Pisma i uzgodnienia Korekta warunków przyłączenia nr VWAW/TT/16/ / ZUD - Protokół z narady koordynacyjnej Mapa z akceptacją trasy przyłącza sieci ciepłowniczej SPIS RYSUNKÓW 1. Plan zagospodarowania terenu... PSC Profil przyłącza sieci ciepłowniczej... PSC Schemat montażowy... PSC Schemat instalacji alarmowej... PSC Adaptacja studni na zawory odcinające Sodc2... PSC-05 PROJEKTY ZWIĄZANE 1. Inwentaryzacja oraz projekt zabezpieczenia kabli elektroenergetycznych 2

2 OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO W TRYBIE ART. 20 UST. 4 USTAWY PRAWO BUDOWLANE Oświadczamy, że: PBW PRZYŁĄCZA SIECI CIEPŁOWNICZEJ NA DZIAŁKACH O NR EW. 31/3, 31/4, 33, 34/2, 47/4, 47/13, 47/14 OBRĘB został sporządzony zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu jest przeznaczony Jan Czajkowski projektant Uprawnienia nr Wa-51/01 Jacek Tarasiuk sprawdzający Uprawnienia nr Wa-63/01 miejscowość i data: Warszawa, czerwiec

3 UPRAWNIENIA I ZAŚWIADCZENIA 4

4 5

5 6

6 7

7 Podstawa opracowania Umowa z Inwestorem Korekta warunków przyłączenia VWAW/TT/16/ /1 z dn r. Podkłady geodezyjne z uzgodnioną trasą w ZUD protokół z narady koordynacyjnej nr BG.????.????.2016 z dnia??.??.2016r. Projekt architektoniczny budynku Informacja o obiekcie sieć ciepłownicza 2xDN125/225 w rejonie budynku przy ul. Szeligowskiej 7 z dn r. (nr zlecenia: VWAW/TE/16/ ) Wytyczne wykonania, montażu, odbioru i eksploatacji rurociągów preizolowanych w płaszczu osłonowym HDPE (układanych bezpośrednio w gruncie) Veolia Energia Warszawa S.A., wydanie Katalog i wytyczne projektowania firmy Finpol Rohr Sp. z o.o. Obowiązujące normy i przepisy Zakres i cel opracowania W zakres opracowania wchodzi projekt przyłącza sieci ciepłowniczej do budynku mieszkalnego wielorodzinnego przy ul. Szeligowskiej. Budynek zlokalizowany jest na działce o nr ew. 31/4 z obrębu Celem opracowania jest zasilenie w ciepło projektowanej inwestycji. Trasa projektowanego przyłącza i rozwiązania techniczne Zgodnie z warunkami wydanymi przez Veolia Energia Warszawa S.A., miejscem włączenia do miejskiej sieci ciepłowniczej jest istniejąca sieć ciepłownicza 2xDN125/225 zlokalizowana w ul. Szeligowskiej na wysokości budynku Szeligowska 5. Przyłacze będzie przedłużeniem istniejącej sieci 2xDN125/225, która w chwili obecnej jest zakończona deklami. Po usunięciu istniejących dekli przyłącze zostanie zredukowane do średnicy DN100/200 i będzie prowadzone w kierunku drogi dojazdowej do garażu budynku przy ul. Szeligowskiej 7. Przed jezdnią przyłącze zostanie załamane pod kątem 80 i będzie prowadzone wzdłuż drogi dojazdowej i drogi projektowanej zmieniając po trasie kierunek prowadzenia rurociągów najpierw o kąt 5, a następnie o kąt 20. Na wysokości projektowanego budynku zostanie zastosowane odgałęzienie równoległe 2xDN100/200x65/140. Ulegnie ono załamaniu pod kątem prostym, przejdzie prostopadle pod 8

8 projektowaną drogą po czym zostanie wprowadzone do pomieszczenia węzła, zlokalizowanego na poziomie -1 w projektowanym budynku. Za odgałęzieniami rurociągi 2xDN100/200 zostaną zakończone deklami i mufami końcowymi. Parametry techniczne sieci ciepłowniczej Temperatura czynnika grzewczego 119/59ºC Średnica przewodów DN100/200(114,3x3,6) w HDPE - 2x94m Średnica przewodów DN65/140(76,1x2,9) w HDPE - 2x13m Rury stalowe przewodowe ze szwem ze stali P235GH spełniające wymagania PN-EN :2004/A1:2006. Kompensacja wydłużeń termicznych za pomocą załamań na trasie. System kontrolny rezystancyjny. Rurociągi Projektowane przyłącze sieci ciepłowniczej do budynku mieszkalnego przy ulicy Szeligowskiej w Warszawie wykonane zostanie z rur preizolowanych w wersji ze standardową izolacją Finpol Rohr Sp. z o.o. Izolacja termiczna z zewnętrznym płaszczem ochronnym wykonane są fabrycznie i przystosowane do bezpośredniego układania w gruncie. Rurociągi preizolowane przystosowane są do pracy w następujących warunkach: ciśnienie robocze do 16 bar. ciśnienie próbne 1.25pr. maksymalna temperatura, którą wytrzymuje pianka PUR wynosi 142 C. W polskich warunkach klimatycznych i eksploatacyjnych średnia temperatura zasilania w sezonie wynosi 85 C, 95 C. Natomiast okres, w którym niezbędna jest temperatura zasilania 124 C nie przekracza kilku dni w roku. Rury preizolowane FINPOL ROHR składają się z trzech integralnych części: rury stalowej otaczającej ją pianki sztywnej PUR (z poliuretanu) płaszcza zewnętrznego z HDPE dla sieci podziemnej Izolacja termiczna ma niski wsp. przewodności cieplnej i spełnia wymogi PN-EN

9 Armatura odcinająca Na przyłączu sieci ciepłowniczej 2xDN100/200 tuż za włączeniem do istniejącej sieci ciepłowniczej 2xDN125/225 (za redukcją) oraz na odgałęzieniu 2xDN65/140 projektuje się preizolowane zawory odcinające, umieszczone w studni z kręgów, wg typowych rozwiązań. Kolizje Roboty rozpocząć po szczegółowym zapoznaniu się z całością dokumentacji, a w tym z informacjami o istniejącym podziemnym uzbrojeniu, zawartym w niniejszej dokumentacji technicznej. Projektowana sieć na swej trasie krzyżuje się z istniejącym uzbrojeniem podziemnym. Szczegóły pokazano na profilu. O odkryciu każdego innego urządzenia podziemnego zawiadomić należy nadzór techniczny celem ustalenia sposobu zabezpieczenia na czas budowy i zlecić nadzór techniczny do instytucji eksploatujących urządzenia podziemne w rejonie prowadzonych robót. Przejście rurociągów przez ściany budynku Przy przejściu rurociągu przez ścianę budynku należy stosować przejścia gazoszczelne WGC firmy INTEGRA" Gliwice. Zakończenia rur preizolowanych zabezpieczyć uszczelkami końcowymi termokurczliwymi. Bilans cieplny LP NAZWA OBIEKTU N co (kw) N cw max (kw) N cw śr (kw) Razem (kw) 1 Szeligowska dz. 31/4 z obr Obliczenia hydrauliczne ZIMA Lp Q G L DN w R Lz L+Lz R(L+Lz) - [kw] [kg/s] [m] [mm] [m/s] [Pa/m] [m] [m] [kpa] ,94 16,5 65 0,52 60,2 6,7 23,2 1, ,94 90, ,22 6,7 2,1 92,1 0,62 Razem 2x2,02 10

10 Bezpieczeństwo i ochrona zdrowia przy budowie sieci ciepłowniczej Zakres robót: Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. (Dz. U. Nr 47, poz 401) zakłada się następujące warunki: Inwestor jest obowiązany zawiadomić o zamiarze rozpoczęcia robót budowlanych właściwego inspektora pracy na 7 dni przed rozpoczęciem budowy Uczestnicy procesu budowlanego współdziałają ze sobą w zakresie bezpieczeństwa i higieny pracy w procesie przygotowania i realizacji budowy. Stosowanie niezbędnych środków ochrony indywidualnej obowiązuje wszystkie osoby przebywające na terenie budowy. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik robót oraz mistrz budowlany, stosownie do zakresu obowiązków. Roboty ziemne powinny być prowadzone na podstawie projektu, określającego położenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót. O miejscach, w sąsiedztwie których występują inne sieci, takie jak: elektroenergetyczne, gazowe, telekomunikacyjne, ciepłownicze, wodociągowe i kanalizacyjne i o bezpiecznych odległościach prac przy tych sieciach, decyduje kierownik budowy w porozumieniu z właściwą jednostką, w której zarządzie lub użytkowaniu znajdują się te instalacje. Prowadzenie robót ziemnych w pobliżu instalacji podziemnych, a także głębienie wykopów poszukiwawczych powinno odbywać się ręcznie. W czasie wykonywania robót ziemnych całą długość wykopów należy ogrodzić (np. balustradami wysokości min. 1,1 m w odległości od wykopu min 1 m). Dodatkowo należy umieścić napisy ostrzegawcze oraz w nocy zaopatrzyć w światło ostrzegawcze koloru czerwonego. Niezależnie od ustawienia balustrad, w przypadkach uzasadnionych względami bezpieczeństwa wykop należy szczelnie przykryć, w sposób uniemożliwiający wpadnięcie do wykopu. 11

11 W przypadku przykrycia wykopu, zamiast balustrad, o których mowa w ust.3, teren robót można oznaczyć za pomocą balustrad z lin lub taśm z tworzyw sztucznych, umieszczonych wzdłuż wykopu na wys. 1,1 m i w odległości 1 m od krawędzi wykopu. Jeśli teren, na którym wykonywane są roboty ziemne, nie może być ogrodzony wykonawca robót powinien zapewnić stały jego dozór. Jeżeli wykop osiągnie głębokość większą niż 1,0 m od poziomu terenu, należy wykonać zejście (wejście) do wykopu. Odległość pomiędzy nimi nie powinna przekraczać 20 m. Wchodzenie do wykopu i wychodzenie po rozporach oraz przemieszczanie osób urządzeniami służącymi do wydobywania urobku jest zabronione. Każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp. Jeżeli roboty odbywają się w wykopie wąskoprzestrzennym jednocześnie z transportem urobku, wykop przykrywa się szczelnym i wytrzymałym zabezpieczeniem. Pojemniki do transportu urobku powinny być załadowane poniżej górnej ich krawędzi. Składowanie urobku, materiałów i wyrobów jest zabronione: o w odległości mniejszej niż 0,6 m od krawędzi wykopu, jeżeli ściany wykopu są obudowane oraz jeżeli obciążenie urobku jest przewidziane w doborze obudowy; o w strefie klina naturalnego odłamu gruntu, jeżeli ściany wykopu nie są obudowane. Ruch środków transportu obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu. W czasie zasypywania obudowanych wykopów zabezpieczenie należy demontować od dna wykopu i stopniowo usuwać je, w miarę zasypywania wykopu. W czasie wykonywania robót ziemnych nie powinno się dopuszczać do tworzenia się nawisów gruntu. Koparka w czasie pracy powinna być ustawiona w odległości od wykopu, co najmniej 0, 6 m poza granicą klina naturalnego odłamu gruntu. Przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznakować. Szczególne zagrożenie bezpieczeństwa i zdrowia ludzi może wystąpić podczas wykonywania wykopów, transportu rur, spawania rur i świetlenia spawów, podczas pianowania muf. 12

12 Pracownicy biorący udział w procesie montażu sieci ciepłowniczej preizolowanej powinni być poinstruowani o mogących wystąpić zagrożeniach i zasadach postępowania w przypadku ich wystąpienia. Nad pracami szczególnie niebezpiecznymi powinien być sprawowany bezpośredni nadzór osoby odpowiedzialnej. Wytyczne montażu Przed przystąpieniem do wykopów sprawdzić dokładnie z projektem przebieg sieci w terenie. Zaznaczyć miejsca występowania kolizji. Przy układaniu rurociągu stosować ściśle zalecenia firmy Finpol oraz zalecenia zawarte w Wytyczne wykonania, montażu, odbioru i eksploatacji rurociągów preizolowanych w płaszczu osłonowym HDPE (układanych bezpośrednio w gruncie) Veolia Energia Warszawa S.A., wersja luty 2016 Wykopy w miejscach kolizji wykonywać ręcznie stosując szczególną ostrożność. Zapoznać się z protokołem z narady koordynacyjnej ZUD. W razie rozbieżności rzeczywistych rzędnych kolizji z podanymi w projekcie należy zawiadomić projektanta. W celu zaizolowania połączeń spawanych stosować mufy termokurczliwe z podwójnym uszczelnieniem mastyką i klejem. Następnie złącza pianować za pomocą maszyny pianującej (mobifoam u), otwory po pianowaniu zabezpieczyć korkami elektrycznie wgrzewanymi. Elementami podlegającymi odbiorowi są: o połączenia spawane ( wszystkie sprawdzane ultradźwiękami) o próba ciśnieniowa (20 atm) o instalacja alarmowa o połączenia muf Całość prac wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru sieci cieplnych preizolowanych" Odcinki rurociągów stalowych w budynku należy oczyścić z rdzy i pomalować farbą krzemowo-cynkową KOR SIL nr zgodnie z instrukcją KOR 3a oraz wytycznymi zabezpieczenia powierzchni rurociągów s.c. farbą KORSIL wg OBRC SPEC, następnie zaizolować je zgodnie z PN-EN/B-02421:2000 np. łupkami z poliuretanu STEINONORM. 13

13 Wymagania i warunki odbioru Przygotowanie do odbioru, próby wodne, ruch próbny oraz ocena badań końcowych powinny być przeprowadzone zgodnie z normą PN-EN 13480:2005 Rurociągi pary i wody gorącej ogólne wymagania i badania oraz PN-B-10405:1999 Ciepłownictwo, Sieci ciepłownicze Wymagania i badania przy odbiorze. O konieczności wykonania próby wodnej decyduje inspektor nadzoru Veolia. System alarmowo-kontrolny szczelności rur i płaszcza osłonowego Dla uzyskania niezawodności działania przyłącza sieci ciepłowniczej zastosowano rury z przewodami elektrycznymi, które umożliwiają nadzór nad szczelnością rurociągu i płaszcza ochronnego. W przypadku uszkodzenia któregokolwiek nastąpi nadmierne zawilgocenie izolacji termicznej, co zostanie wykryte za pomocą urządzenia kontrolnego. Umożliwi to naprawę zanim szkody staną się poważne. Projektowane przyłącze z rur preizolowanych wyposażone będzie w system rezystancyjny typu BRANDES. Projektuje się powiększenie istniejącej pętli instalacji alarmowej o długość trasy projektowanego przyłącza sieci ciepłowniczej. Połączenie z istniejącą pętlą alarmową projektuje się na zakończeniu istniejącej sieci 2xDN125/225. W pomieszczeniu węzła projektowanego budynku przewiduje się puszkę przyłączeniową. W części rysunkowej pokazano schemat montażowy pętli alarmowej wraz z rozliczeniem wszystkich charakterystycznych punktów. Montaż instalacji alarmowej może przeprowadzać ekipa specjalnie przeszkolona. Podczas montażu przestrzegać zasad zawartych w Instrukcji montażu firmy Finpol. Na zakończenie montażu, po zainstalowaniu wszystkich puszek, wykonać protokół pomiarowy z rysunkiem powykonawczym instalacji alarmowej. Stan zawilgocenia izolacji nie może być niższy niż 12 stopień MH, co oznacza opór pianki powyżej 10MΩ. Protokół sporządza i podpisuje osoba przeszkolona. 14

14 Kontrola w czasie budowy sieci Każde połączenie instalacji alarmowej powinno być skontrolowane przed zamufowaniem złączy. Kontrola bieżąca powinna obejmować: pomiar wilgotności izolacji prefabrykowanej kontrola jakości montażu rurociągu (eliminowanie zwarć lub przerwań przewodu). Wytyczne dla branż 16.1 Projekt elektryczny Wykonanie inwentaryzacji oraz projektu zabezpieczenia kabli elektroenergetycznych. Zestawienie materiałów Rury stalowe czarne ze szwem z izolacją standard z instalacją alarmową Brandes. MATERIALY PREIZOLOWANE DN 125/225 z/a BRANDES 1. Mufy redukcyjne termokurczliwe sieciowane radiacyjnie z mastyką i klejem Dz225/200 szt 2 2. Pianka PUR do muf redukcyjnych Dz225/200 szt 2 DN 100/200 z/a BRANDES 1. Rury preizolowane (114,3x3,6) L=12m szt Łuki preizolowane (114,3x4,0), <80 szt 2 3. Łuki preizolowane (114,3x4,0), <5 szt 2 4. Łuki preizolowane grubościenne (114,3x8,0), <20 szt 2 5. Preizolowane zawory odcinające DN100/200/225 (114,3x3,6) szt 2 6. Odgałęzienie równoległe grubościenne DN100(114,3x8,0)/65(76,1x7,1) szt 2 7. Mufy termokurczliwe sieciowane radiacyjnie z mastyką i klejem Dz200 szt Mufy zakończeniowe HDPE Dz200 szt 2 9. Pianka PUR DN100/200 kpl Korki zgrzewane szt Korki odpowietrzające szt Taśma termokurczliwa (do mufy zakończeniowej) mb 1,6 13. Listewka wzmacniająca szt Dno zaślepiające DN100 (114,3x3,6), PN16, 124 C szt Poduszki kompensacyjne typ A szt Poduszki kompensacyjne typ B szt 6 DN 65/140 z/a BRANDES 1. Rury preizolowane (76,1x2,9) L=6m szt 3 2. Łuk preizolowany (76,1x3,2), <90 szt 1 15

15 3. Łuk preizolowany nierównoramienny (76,1x3,2), <90, L=1,5m, L1=1,0m szt 1 4. Preizolowane zawory odcinające (76,1x2,9) szt 2 5. Mufy termokurczliwe sieciowane radiacyjnie z mastyką i klejem Dz140 szt 8 6. Pianka PUR DN65/140 kpl 8 7. Uszczelka końcowa termokurczliwa szt 2 8. Poduszki kompensacyjne typ A szt 12 INSTALACJA BRANDES 1. Tulejki zaciskowe BS-QU szt Koszulki termokurczliwe BS-SRA szt Wsporniki przewodów szt Puszka przyłączeniowa PPA szt 1 5. Przewód dwużyłowy ME2019K2 (mb) m 3 MATERIAŁY NIEPREIZOLOWANE 1. Zawór kulowy spawany z kołnierzem i przeciwkołnierzem od strony węzła DN65, PN16, 124 C (w budynku) (76,1x2,9) szt 2 2. Rura st. ze szwem Dz 76,1x2,9, P235GH PN-EN :2004/A1:2006 (w węźle) m 7,5 3. Kolana hamburskie Dz 76,1x2,9<90 (w węźle) szt 6 4. Zwężka stalowa symetryczna DN125/100(139,7x4,0/114,3x3,6) wg DIN2616 szt 2 5. Izolacja STEINONORM 300 DN65 gr 40mm (w węźle) mb 7,5 6. Pierścienie uszczelniające WGC INTEGRA DN250. szt 2 7. Rury stalowe grubościenne do przecisku Dz323,9x11,0 L=8,7m szt 2 8. Rury stalowe grubościenne do przecisku Dz323,9x11,0 L=11,0m szt 2 9. Rury ochronne HOBAS SN20000 DN300 (Dz324x11) L=10,1m szt Rury ochronne HOBAS SN20000 DN250 (Dz272x9) L=9,1m szt Płozy Integra typ 9L-40 szt Płozy Integra typ 7L-40 szt Manszeta Integra typ N 125x250 szt Manszeta Integra typ N 180x300 szt Mocowanie przesuwne krzyżowe dla rury DN65 prod. Hilti (zgodnie z zał.18.5) kpl Studnia obudowa zaworów odcinających kpl Taśma ostrzegawcza (100m) szt 3 Załączniki 18.1 Zalecenia montażowe Przed przystąpieniem do montażu sieci ciepłowniczej należy sprawdzić zgodność wymiarów w projekcie z tyczeniem trasy. W przypadku stwierdzenia ewentualnych rozbieżności należy zawiadomić projektanta celem podjęcia decyzji. W pierwszej kolejności należy realizować przejście sieci ciepłowniczej przez jezdnie i miejsca o zagęszczonym uzbrojeniu podziemnym. Przed przystąpieniem do realizacji należy 16

16 wykonać przekopy kontrolne celem stwierdzenia faktycznego zagłębienia przewodów obcej gospodarki podziemnej. Roboty należy przeprowadzić zgodnie z obowiązującymi przepisami BHP w oparciu o projekt organizacji robót i zagospodarowania placu budowy sporządzony przez generalnego wykonawcę i jego wykonawców, co wynika z Zarządzenia Przewodniczącego Planowania przy Radzie Ministrów z dnia roku w sprawie zasad projektowania inwestycji ze zmianami wprowadzonymi Zarządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia roku (PP z 1987 r, nr 35 poz.297) Zabezpieczenie antykorozyjne rurociągów Powierzchnie zabezpieczane należy oczyścić do II stopnia czystości wg normy PN EN ISO :2008. Powierzchni izolowane należy malować farbą flatową do gruntowania oraz dwukrotnie emalią flatową nawierzchniową ogólnego stosowania lub emalią kreodurową czerwoną tlenkową. Powierzchnie nie izolowane należy malować farbami posiadającymi odpowiednie dopuszczenie do stosowania. Dopuszcza się stosowanie innych powłok malarskich o podobnych właściwościach Płukanie i czyszczenie rurociągów Zgodnie z wytycznymi Veolia Energia Warszawa S.A. płukanie i czyszczenie rurociągów nie jest wymagane. W uzasadnionych przypadkach, zgodnie z decyzją inspektora nadzoru płukanie i czyszczenie należy wykonać wg poniższych zasad: Płukanie rurociągów należy prowadzić wykorzystując wodę wodociągową z próby ciśnieniowej, metodą na wypływ. Szybkość płukania powinna być równa maksymalnej szybkości czynnika grzejnego, tj. 1,5 m/s. Pobór próbki wody (min. 1,5 litra) powinien nastąpić w końcowej fazie płukania z dolnej części przewodu odpływowego. Pobór i zrzut wody wg protokołu MPWiK. 17

17 18.4 Przejście rurociągów przez ścianę UWAGI: Nie dopuszcza się wykonywania otworów dla s.c. w elementach konstrukcji (np. filary międzyokienne). Sieć ciepłowniczą preizolowaną prowadzić przez ściany zewnętrzne po istniejącym śladzie. W przypadku istniejących spękań w elewacji budynku wykonać inwentaryzację np. fotograficzną i wezwać projektanta. Zamiast gilz stalowych lub z tworzywa sztucznego oraz manszet, można między pierścienie gumowe uszczelniające stosować taśmę smarową. Dla średnic rur preizolowanych do DN150/250 i gładkich powierzchni ścian można stosować zamiast manszet typu N oraz kitu trwałoplastycznego przejście szczelne typu WGC INTEGRY rys. nr 2. 18

18 18.5 Detal mocowania przesuwnego krzyżowego dla rury DN65 19

19 Hf=600 Hkr=600 Hkr=600 INTEC PROJEKT Sp. z o.o. owietrzającej 33, Adaptacja projektu studni typowej dla zaworów odcinających Sodc1 32, Adaptowano do projektu Przyłącze sieci ciepłowniczej do budynku przy ulicy Szeligowskiej 2 Sodc1 20

20 21

21 22

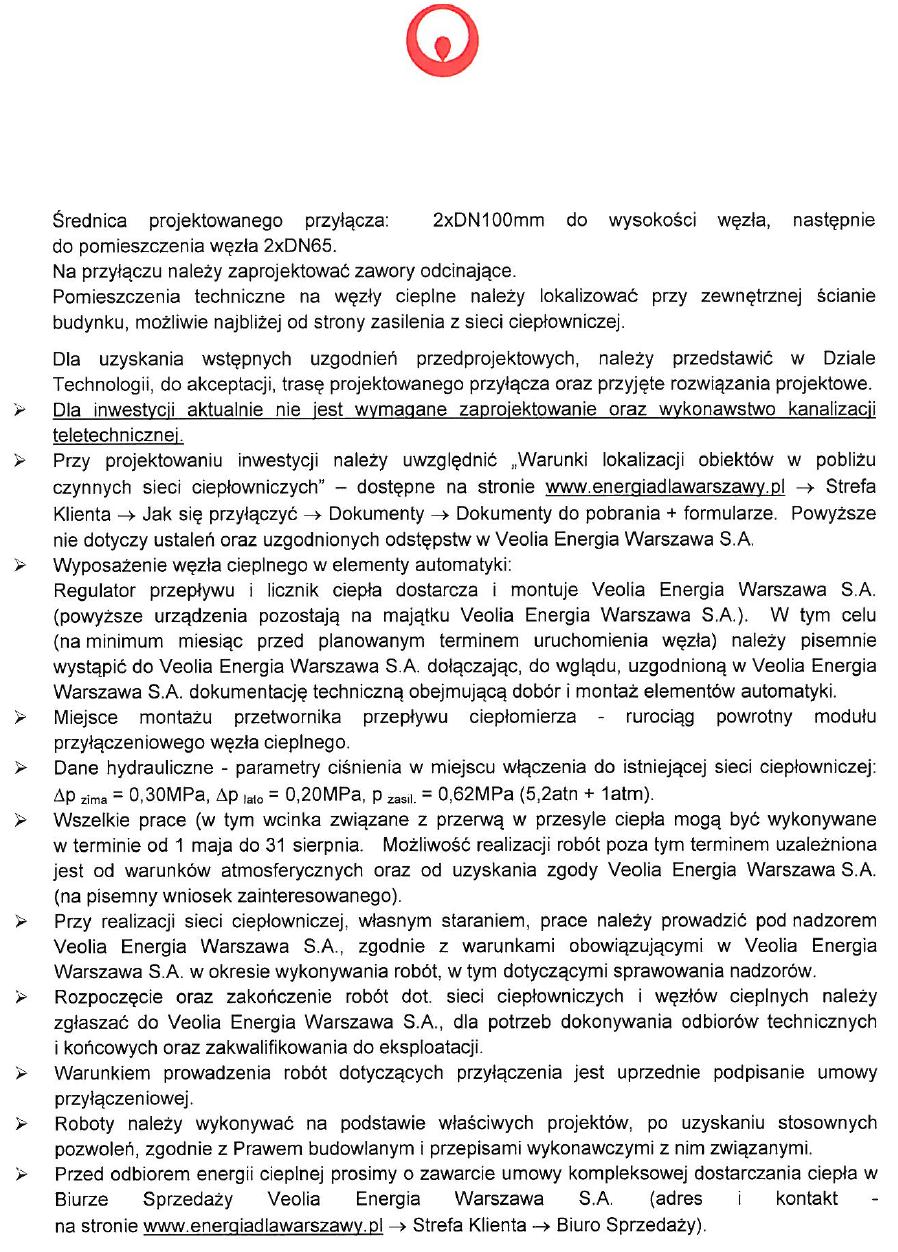

22 Pisma i uzgodnienia 19.1 Korekta warunków przyłączenia nr VWAW/TT/16/ /1 23

23 24

24 25

25 26

26 27

27 19.2 ZUD - Protokół z narady koordynacyjnej 28

28 29

29 19.3 Mapa z akceptacją trasy przyłącza sieci ciepłowniczej 30
