1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (n)62984 (13) Y1 (51) Int.CI. G01L 5/00 ( ) G01L 1/22( ) (54) Ogniwo z tensometrycznym przetwornikiem siły w układaku kablowym kombajnu ścianowego (43) Zgłoszenie ogłoszono: (73) Uprawniony z prawa ochronnego: CARBOMECH Spółka z o.o., Zabrze, PL BUP 13/05 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 03/07 (72) Twórca(y) wzoru użytkowego: Henryk Nowrot, Ruda Śląska, PL Henryk Zorychta, Hamminkeln-Brunen, DE 00 O) CM

2 1 U522 h Ogniwo z tensometrycznym przetwornikiem siły w układaku kablowym kombajnu ścianowego Przedmiotem wzoru użytkowego jest ogniwo z tensometrycznym przetwornikiem siły w układaku kablowym kombajnu ścianowego, przeznaczone do pomiaru wielkości mechanicznej i przekształceń w ogniwie. Znane są urządzenia do realizacji pomiarów wielkości mechanicznych metodami tensometrycznymi. W urządzeniach tych wielkość mierzona wywołuje proporcjonalne odkształcenia elementu sprężystego, na którym naklejane są tensometry, które odkształcają się w ten sam sposób jak element sprężysty. Odkształcenie tensorowe powoduje zmianę jego rezystancji co rejestruje urządzenie pomiarowe. Obecnie w praktyce układaki kabla kombajnowego nie są wyposażone w przetworniki siły, natomiast są zaopatrzone w sworznie o nominalnym wyliczonym przekroju. Sworzeń taki w przypadku wystąpienia dużego obciążenia na przykład w czasie zaczepienia ogniwa układaku o jakąś przeszkodę - jest zerwany powodując dłuższe postoje kombajnu ścianowego, taka awaria wiąże się z dużymi stratami ekonomicznymi oddział kopalni. Znane są z opisów patentowych różne rozwiązania tensometrycznych przetworników siły z których: - opis patentowy p.t Płaska sprężyna pomiarowa do czujników tensometrycznych" charakteryzuje się tym, że ma część pomiarową i część mocującą wyodrębnione z jednorodnej całości za pośrednictwem odpowiednich wycięć. Punkty mocowania usytuowane w części mocującej i punkty przyłożenia siły usytuowanej w części pomiarowej leżą w jednej płaszczyźnie prostopadłej do osi symetrii części pomiarowej. Punkt przyłożenia siły leży między punktami mocowania

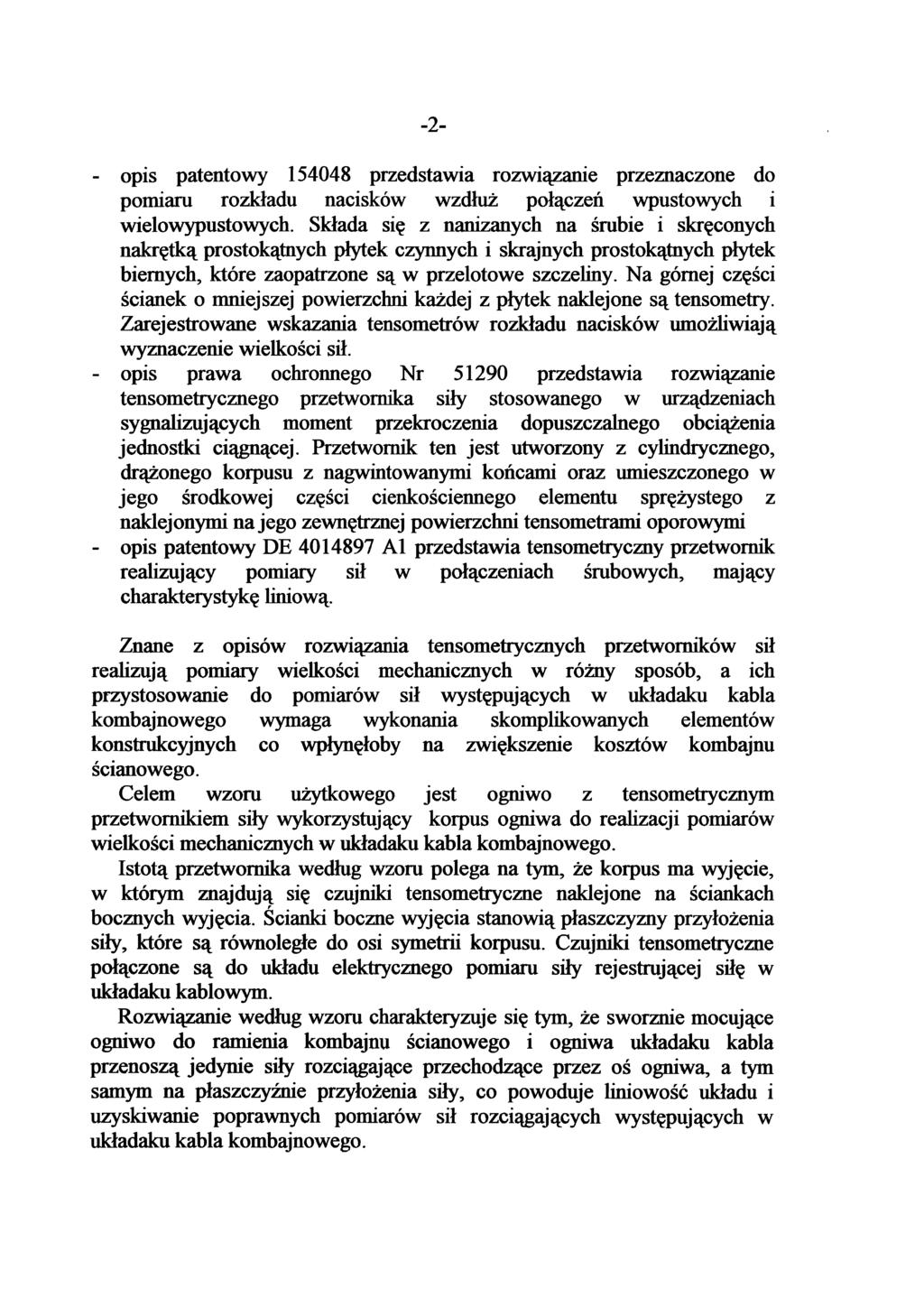

3 -2- - opis patentowy przedstawia rozwiązanie przeznaczone do pomiaru rozkładu nacisków wzdłuż połączeń wpustowych i wielowypustowych. Składa się z nanizanych na śrubie i skręconych nakrętką prostokątnych płytek czynnych i skrajnych prostokątnych płytek biernych, które zaopatrzone są w przelotowe szczeliny. Na górnej części ścianek o mniejszej powierzchni każdej z płytek naklejone są tensometry. Zarejestrowane wskazania tensometrów rozkładu nacisków umożliwiają wyznaczenie wielkości sił. - opis prawa ochronnego Nr przedstawia rozwiązanie tensometrycznego przetwornika siły stosowanego w urządzeniach sygnalizujących moment przekroczenia dopuszczalnego obciążenia jednostki ciągnącej. Przetwornik ten jest utworzony z cylindrycznego, drążonego korpusu z nagwintowanymi końcami oraz umieszczonego w jego środkowej części cienkościennego elementu sprężystego z naklejonymi na jego zewnętrznej powierzchni tensometrami oporowymi - opis patentowy DE Al przedstawia tensometryczny przetwornik realizujący pomiary sił w połączeniach śrubowych, mający charakterystykę liniową. Znane z opisów rozwiązania tensometrycznych przetworników sił realizują pomiary wielkości mechanicznych w różny sposób, a ich przystosowanie do pomiarów sił występujących w układaku kabla kombajnowego wymaga wykonania skomplikowanych elementów konstrukcyjnych co wpłynęłoby na zwiększenie kosztów kombajnu ścianowego. Celem wzoru użytkowego jest ogniwo z tensometrycznym przetwornikiem siły wykorzystujący korpus ogniwa do realizacji pomiarów wielkości mechanicznych w układaku kabla kombajnowego. Istotą przetwornika według wzoru polega na tym, że korpus ma wyjęcie, w którym znajdują się czujniki tensometryczne naklejone na ściankach bocznych wyjęcia. Ścianki boczne wyjęcia stanowią płaszczyzny przyłożenia siły, które są równoległe do osi symetrii korpusu. Czujniki tensometryczne połączone są do układu elektrycznego pomiaru siły rejestrującej siłę w układaku kablowym. Rozwiązanie według wzoru charakteryzuje się tym, że sworznie mocujące ogniwo do ramienia kombajnu ścianowego i ogniwa układaku kabla przenoszą jedynie siły rozciągające przechodzące przez oś ogniwa, a tym samym na płaszczyźnie przyłożenia siły, co powoduje liniowość układu i uzyskiwanie poprawnych pomiarów sił rozciągających występujących w układaku kabla kombajnowego.

4 -3- Rozwiązanie jest przedstawione na załączonym rysunku na którym fig 1 przedstawia widok z góry ogniwa, a fig 2 jego przekrój- Ogniwo według rozwiązania ma korpus 1, który za pomocą sworzni z jednej strony zamocowany jest do ramy kombajnu ścianowego, a z drugiej do członu układaka kabla kombajnowego. Korpus 1 ma wyjęcie 2_, w którym znajdują się czujniki tensometryczne 3 naklejone na ściankach bocznych wyjęcia 2, które stanowią płaszczyzny przyłożenia siły 4. Płaszczyzny przyłożenia siły 4 są równoległe do osi symetrii 5 korpusu 1. W górnej części wyjęcia 2 zamontowana jest oprawa mocująca 6, w której umieszczony jest koniec kabla 7 doprowadzającego prąd do kombajnu ścianowego i połączenia do czujników tensometrycznych 3. Czujniki tensometryczne 3 są połączone do układu elektrycznego pomiaru siły rejestrującego siłę w ukladaku kablowym współpracującego ze sterownikiem na kombajnie ścianowym, na którym dokonuje się odczytu wielkości siły naciągu, a nastawione progowe wartości siły powodują wyłączenie napędu kombajnu ścianowego. CARBOMECHSpółkazoo. ul. Wolności 339 LA**OM«H Sp^zo.o ZABRZE ZE^B3C&^5^U tel./fax /ym0fi^fc//l Regon NIP mgr i/0f&yk No#nrf

5 Zastrzeżenia ochronne Ogniwo z tensometrycznym przetwornikiem siły w układaku kablowym kombajnu ścianowego, mające korpus, który za pomocą sworzni z jednej strony zamocowany jest do ramienia kombajnu ścianowego, a z drugiej do członu układaka, znamienne tym, że korpus (1) ma wyjęcie (2), w którym znajdują się czujniki tensometryczne (3} naklejone na ściankach bocznych wyjęcia (2), które stanowią płaszczyzny przyłożenia siły (4), które to płaszczyzny przyłożenia siły (4) są równoległe do osi symetrii (5) korpusu (1), a te czujniki tensometryczne (3) są połączone do układu elektrycznego pomiaru siły rejestrującego siłę w układaku kablowym. CARBOMECH Spółka zoo ul. Wolności ZABRZE tel./fax Regon NIP

6 M. FI 6.1 Fie.2 CARBOMECHSpótkazoc ul. Wolności ZABRZE tol /fax Regon? NIP *-G2P CARBO PREZE mgr
