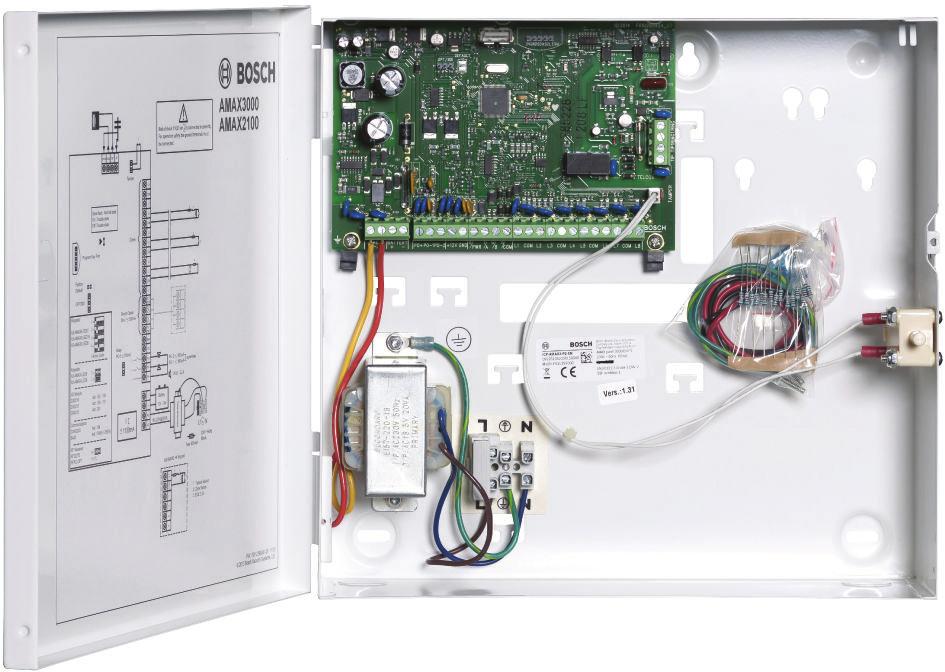

1 Systemy sygnalizacji włamania i napad AMAX panel 3000 AMAX panel okablowane strefy / 8 obszarów / 128 kodów żytkowników 3 x 256 wpisów w dziennik zdarzeń z datą i godziną ich wystąpienia Zintegrowany dialer głosowy Fnkcja makro Bezpośrednie połączenie USB Panel przeznaczony jest do ochrony bdynków mieszkalnych oraz małych i średnich obiektów komercyjnych. Obsłgje 32 strefy i 8 obszarów. Dostarczany jest z w zestawie z obdową i transformatorem. Zintegrowany dialer PSTN przesyła sygnał alarmowy za pośrednictwem standardowej sieci telefonicznej na telefon lb do centrm komnikacyjnego. W tym samym czasie na telefon stacjonarny lb komórkowy właściciela obiekt przesyłany jest komnikat głosowy informjący o obecności intrza. Wdrożenie do eksploatacji jest niezwykle proste i wymaga minimm programowania, ponieważ stawienia domyślne obejmją 90% dostępnych fnkcjonalności. Urządzenie można w prosty sposób zaprogramować za pomocą klawiatry AMAX TEXT z wyświetlaczem LCD lb LED lb za pomocą oprogramowania A-Link Pls. System antywłamaniowy można żytkować z bezprzewodowymi rządzeniami peryferyjnymi RADION działającymi na częstotliwości 433 MHz i czjkami przewodowymi firmy Bosch. Przegląd system CMS Podstawowe fnkcje PSTN Telephone Network Phone USB A-Link Pls AMAX SDK Fnkcje podstawowe Uzbrajanie w trybie ochrony obwodowej lb pełnej za pomocą kod z klawiatry Uzbrajanie w trybie ochrony obwodowej lb pełnej za pomocą jednego przycisk

2 2 AMAX panel 3000 Zintegrowany dialer obsłgjący transmisję w formacie CID lb SIA. W przypadk wystąpienia alarm dialer głosowy może przesłać na telefon stacjonarny lb komórkowy maksymalnie 4 nagrane wcześniej komnikaty. Komnikaty można zapisać, a następnie przesłać do centrali za pomocą oprogramowania do zdalnego programowania A-Link Pls 16 tygodniowych harmonogramów z opcją dodawania wyjątków w kalendarz 3 programowalne makra: kilka pojedynczych fnkcji przycisków klawiatry można połączyć w makro i wywoływać naciśnięciem jednego przycisk Zdalne operacje konserwacji (np. obchód testowy, pominięcie) Instalator może włączyć tryb serwis na potrzeby wygodnego programowania bez wyzwalania alarmów lb wyjść W konfigracjach z wieloma obszarami (bezpośrednie i wielokrotne zbrajanie) wyświetlany jest stan obszar Nazwa obszar wyświetlana jest na klawiatrze głównej lb klawiatrze tekstowej danego obszar 4 wbdowane wyjścia (dwa monitorowane) Do jednego wyjścia fizycznego można skonfigrować maksymalnie trzy typy zdarzeń wyjścia We wszystkich strefach (oprócz strefy 1) można żywać czjek pożarowych z przewodem czterożyłowym W każdej strefie można żywać tryb dzwonka (dzwonek drzwiowy) W każdej strefie można wykrywać sabotaż czjek (DEOL) Strefy można pomijać po nazwach Tryb testowy wyjść i stref Fnkcje opcjonalne Urządzenia bezprzewodowe RADION (433 MHz) firmy Bosch Wejścia stref w modłach rozszerzeń (DX2010). Wyjścia przekaźnikowe w modłach rozszerzeń (DX3010). Za pomocą modł przekaźnika z ośmioma wyjściami (DX3010) można podłączać zewnętrzne syreny i kamery IP Klcz konfigracyjny Opcjonalna transmisja alarm Komnikacja IP z modłami B442 lb B443 za pośrednictwem modłów B426 i B450 (protokół Conettix IP firmy Bosch, SIA DC09 UDP i SIA DC 09 TCP) Komnikacja GPRS z modłami B442 lb B443 za pośrednictwem modł B450 (protokół Conettix IP firmy Bosch, SIA DC09 UDP i SIA DC 09 TCP) Opcjonalne programowanie zdalne za pośrednictwem oprogramowania A-Link Pls Komnikacja IP (modły B426 i B450 z modłami B442 lb B443) Komnikacja GPRS (modł B450 z modłami B442 lb B443) Opcjonalna wizalna weryfikacja alarmów Opcjonalna wizalna weryfikacja alarmów jest możliwa po podłączeni modł przekaźnikowego DX3010 z 8 wyjściami i kamery IP z analogowym wejściem alarmowym i wyjściem przekaźnikowym. Fnkcja wizalnej weryfikacji na żywo możliwia kontrolę chronionej lokalizacji z dowolnego miejsca za pośrednictwem Internet oraz zmniejszenie liczby fałszywych alarmów. Oznacza to, że żytkownik lb centrm monitoring może otrzymać powiadomienie o alarmie, aby precyzyjnie zlokalizować miejsce, w którym został wyzwolony alarm, i sprawdzić rzeczywistą obecność intrza. Komnikacja z pakietami oprogramowania Bosch System AMAX może komnikować się z następjącymi pakietami oprogramowania: Oprogramowanie do zdalnego programowania A Link Pls System AMAX można obsłgiwać i programować za pomocą oprogramowania do zdalnego programowania A-Link Pls. Można zyskać dostęp do wszystkich danych z panel sterowania oraz informacji o statsie, a także zdalnie obsłgiwać centralę AMAX. Oprogramowanie A-Link Pls można połączyć z centralą AMAX za pośrednictwem port USB, protokoł IP lb modem. AMAX SDK (software development kit) AMAX SDK to biblioteka DLL (dynamic link library) system Windows słżąca do integracji danych z panel AMAX w oprogramowani innych prodcentów. AMAX SDK pozwala zintegrować fnkcje panel AMAX i możliwia odbieranie danych z panel AMAX w oprogramowani do zarządzania systemem innych prodcentów. AMAX SDK można podłączyć do panel AMAX za pośrednictwem port USB lb protokoł IP. Informacje dotyczące zgodności Podstawowe Komnikator PSTN (wbdowany) Styki magnetyczne Czjki sygnalizacji włamania 4-przewodowe czjki dym Formaty: Contact ID, SIA DC 03 Wszystkie kontaktrony magnetyczne, w tym kontaktrony wpszczane, zaciskowe, miniatrowe, drzwiowe i do montaż powierzchniowego. Wszystkie konwencjonalne czjki sygnalizacji włamania, w tym czjki Ble Line, sejsmiczne, PIR, TriTech, fotoelektryczne oraz mikrofalowe TriTech PIR. Konwencjonalne czjki dym, termiczne i optyczne czjki dym 12 V. Opcjonalne

3 3 AMAX panel 3000 Strefa Przekaźniki Komnikator IP Komnikator GPRS/GSM Modł wejścia strefy DX2010 Modł wyjścia DX3010 Modły B426 i B450 z modłami B442 lb B443 Modł B450 z modłami B442 lb B443 Dostępne są dokmenty pomocnicze. Więcej informacji można znaleźć w odpowiednim arksz danych technicznych, broszrze i podręcznikach instalacji. Dostępność może się różnić w zależności od region sprzedaży. Certyfikaty i świadectwa Region Certyfikacja Niemcy VdS H AMAX RADION Eropa CE AMAX panel 2100, AMAX panel 3000 EN EN-ST ICP-AMAX2-P2-EN, ICP- AMAX2-P3-EN, ICP-AMAX3-P2-EN, ICP- AMAX3-P3-EN Belgia INCERT B a AMAX panel 4000 EN Szwecja SBSC ICP-AMAX3-P3-EN Francja AFNOR A0 ICP-AMAX3-P2-EN, ICP-AMAX3-P3-EN Dołączone części Liczba Opis 1 AMAX panel 3000 z wbdowanym komnikatorem PSTN 1 Obdowa Zasilanie sieciowe transformatora (VA) Natężenie prąd bezpiecznika transformatora (ma) Napięcie wejściowe prąd zmiennego Minimalne napięcie robocze (V DC) Maksymalne napięcie robocze (V DC) Częstotliwość napięcia sieciowego (Hz) Napięcie wyjściowe prąd stałego Maksymalne natężenie wyjściowe prąd stałego dla wszystkich komponentów (ma) Maksymalne natężenie wyjściowe prąd stałego dla wszystkich komponentów: zależnie od akmlatora Wyjście AUX 1/2 Napięcie wyjściowe AUX 1/2 Nominalne napięcie wyjściowe AUX 1/2 przy zasilani AC (VDC) Akmlator 7 Ah, tryb gotowości 12 godz. (ładowanie akmlatora do 80% w 72 godz.) = 550 ma Akmlator 7 Ah, tryb gotowości 36 godz min, natężenie w trybie alarmowym ma (ładowanie akmlatora do 80% w 72 godz.) = 150 ma +12 V/GND 13.8 (+3% / -5%) 1 Transformator Wyjście AUX 1/2 maks. Vpp (mv) Włącznik zabezpieczający 1 Zespół zacisków zasilania 1 Zestaw akcesoriów sprzętowych: oporniki EOL 1 Instrkcja obsłgi Dane techniczne Parametry elektryczne Zakres napięcia wyjściowego AUX 1/2 przy zasilani AC (VDC) Natężenie prąd wyjściowego AUX 1/2 (ma) Wyjścia Maksymalne natężenie nadzorowanego prąd wyjściowego PO -1/PO -2 (ma) Rodzaj zasilania Transformator Napięcie wejściowe transformatora (VAC) Napięcie wyjściowe transformatora (VAC) EN = A Maksymalne natężenie prąd PO -3 (ma) Magistrala Nominalne napięcie wyjściowe magistrali przy zasilani AC (VDC) Zakres napięcia wyjściowego magistrali przy zasilani AC (VDC) (+3% / -5%)

4 4 AMAX panel 3000 Maksymalne natężenie prąd magistrali 1 (ma) Maksymalne natężenie prąd panel PCB w trybie czwania (ma) Akmlator Typ akmlatora V/7 Ah Bosch D 126 Niski stan napięcia (VDC) poniżej 11,0 Minimalne napięcie (VDC) 10.8 Parametry mechaniczne Wymiary (cm) (wys. x szer. x głęb.) Masa (g) 1950 Fnkcje centrali Liczba linii stref 32 Liczba żytkowników 128 Liczba zdarzeń 26,0 x 28,0 x 8,35 Liczba opcji kod PIN Liczba rządzeń Liczba klawiatr 8 Liczba modłów DX Liczba modłów DX Liczba modłów DX Liczba modłów GPRS: B450 z B442 lb B443, DX4020-G Liczba modłów IP: B426 Liczba rządzeń radiowych 1 Liczba wzmacniaczy sygnał radiowego RADION Liczba czjek radiowych 32 Liczba pilotów radiowych DSRF 24 Liczba pilotów radiowych RADION 128 Strefy rejestr 256 zdarzeń z datą i godziną ich wystąpienia rejestr 256 zdarzeń EN z datą i godziną ich wystąpienia rejestr 256 zdarzeń dialera z datą i godziną ich wystąpienia 1 2 (1 jeśli 1 z powyższych modłów GPRS jest podłączony) 8 Strefa 1 Strefa 2 16 COM Zabezpieczenie przeciwsabotażowe Magistrala Pojedynczy lb podwójny rezystor końca linii (EOL 2,2 kω) NC, NO 7 pojedynczych lb podwójnych rezystorów końca linii (EOL 2,2 kω) NC, NO Wejście zabezpieczenia obdowy (nie zmniejsza wydajności linii) Wymiary (mm) 4-żyłowe; Ø 0,6 1,2 Maks. dłgość kabla (m) 200 (od centrali do ostatniej klawiatry) Maks. dłgość magistrali (m) 700 (maks. 14 rządzeń, maks. 8 klawiatr) Parametry środowiskowe Minimalna temperatra robocza ( C) Maksymalna temperatra robocza ( C) Minimalna wilgotność względna (%) Maksymalna wilgotność względna (%) Klasa ochronna IP 30, IK 06 Zamówienia - informacje AMAX panel 3000 Pakiet językowy 1: angielski, polski, trecki Brak certyfikat zgodnego z normami eropejskimi Nmer zamówienia ICP-AMAX3-P1 AMAX panel 3000 EN Pakiet językowy 2: francski, niemiecki, holenderski, portgalski Nmer zamówienia ICP-AMAX3-P2-EN AMAX panel 3000 EN Pakiet językowy 3: angielski, hiszpański, polski, szwedzki Nmer zamówienia ICP-AMAX3-P3-EN Sprzęt Klawiatra AMAX 2000 D8 AMAX keypad 2000 D8, klawiatra z wyświetlaczem ikonowym LCD możliwiająca obsłgę 8 stref Nmer zamówienia IUI-AMAX-LCD8 Klawiatra AMAX 3000 L8 AMAX keypad 3000 L8 to klawiatra z wyświetlaczem LED możliwiająca obsłgę 8 stref Certyfikat: EN , klasa 2 Nmer zamówienia IUI-AMAX3-LED8

5 5 AMAX panel 3000 Klawiatra AMAX 3000 L16 AMAX keypad 3000 L16 to klawiatra z wyświetlaczem LED możliwiająca obsłgę 16 stref Certyfikat: EN , klasa 2 Nmer zamówienia IUI-AMAX3-LED16 ICP EZRU2 Klcz aktalizacji pamięci ROM Zielony klcz możliwiający aktalnienie oprogramowania kładowego panel Nmer zamówienia ICP-EZRU-0106 Klawiatra AMAX 4000 T AMAX keypad 4000 T, klawiatra tekstowa LCD, dwa wiersze po 18 znaków Nmer zamówienia IUI-AMAX4-TEXT Płyta główna AMAX 3000 P4 Płyta główna do centrali AMAX panel 3000 Pakiet językowy 4: angielski, francski, hiszpański, portgalski Nmer zamówienia ICP-AMAX3-PCBP4 DX2010 Modł rozszerzenia wejść Modł rozszerzający stref z 8 wejściami stref DOEL Nmer zamówienia DX2010 DX3010 Ośmiowyjściowy modł rozszerzenia Pakiet zawiera tylko płytę DX3010 Nmer zamówienia DX3010 AE20EN obdowa Plastikowa obdowa AE20EN do modł DX2010/ DX3010 Nmer zamówienia AE20EN B426: modł komnikacyjny sieci Ethernet Umożliwia dwkiernkową komnikację ze zgodnymi panelami sterowania za pośrednictwem sieci Ethernet Nmer zamówienia B426 B450 interfejs komnikatora Conettix (plg-in) Obsłgje dwstronną komnikację IP ze zgodnymi panelami sterowania przez komercyjną sieć telefonii komórkowej za pośrednictwem komnikatora komórkowego typ plg-in Nmer zamówienia B450 B442 komnikator komórkowy Conettix GPRS (plgin) Wielofnkcyjny komnikator komórkowy możliwiający komnikację przez sieć komórkową (GPRS) Nmer zamówienia B442 B443 komnikator komórkowy Conettix HSPA+ (plgin) Wielofnkcyjny komnikator komórkowy 3G/4G możliwiający komnikację IP przez sieci komórkowe GPRS/EDGE/UMTS/HSPA+ Nmer zamówienia B443 ICP EZPK Klcz programjący Niebieski klcz możliwiający przekazywanie konfigracji z i do central Easy Series oraz AMAX Nmer zamówienia ICP-EZPK
