1 INSTRUKCJA OBSŁUGI TELEWIZOR COMBO TV 3D LED 42 Model: 8042

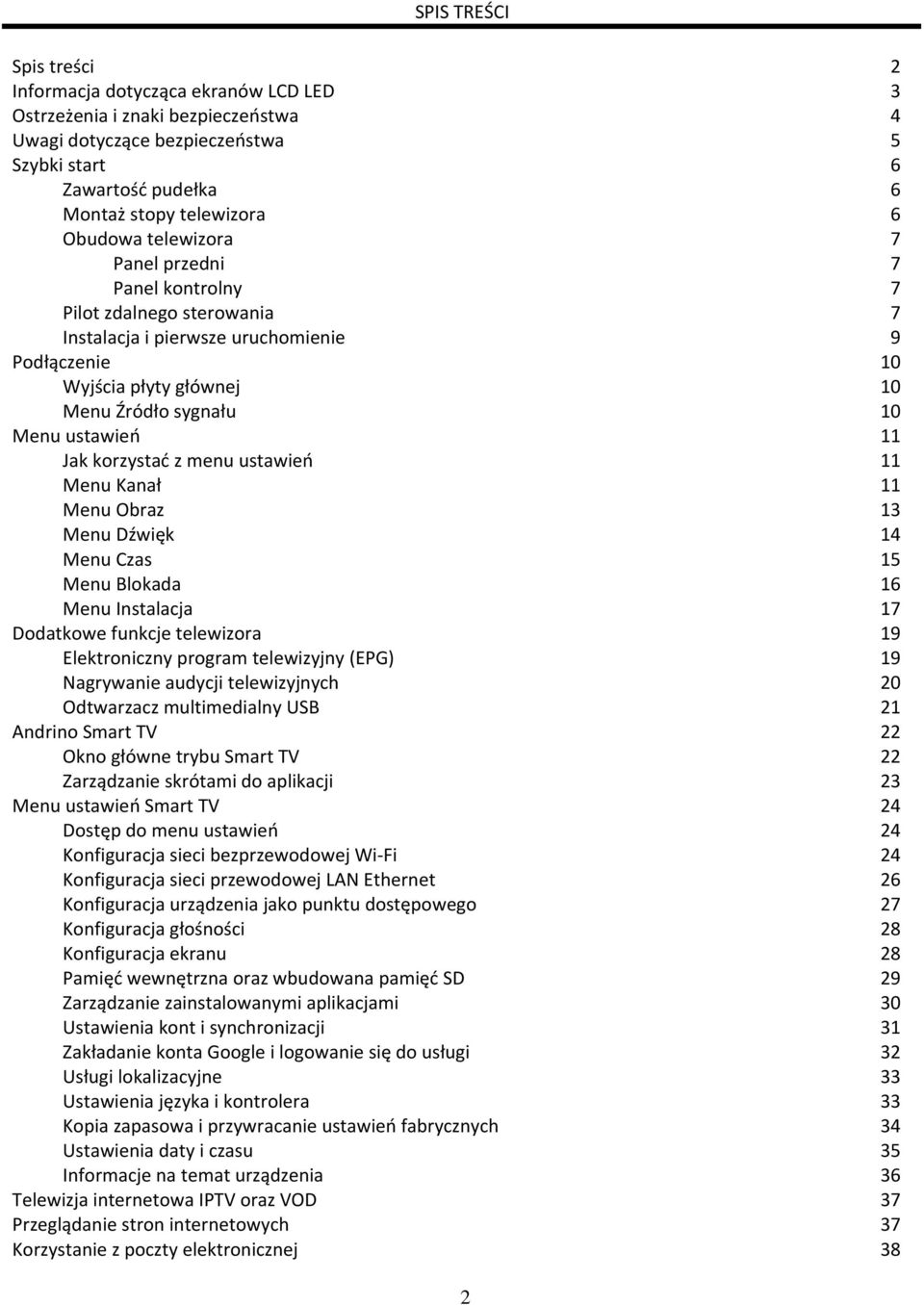

2 SPIS TREŚCI Spis treści 2 Informacja dotycząca ekranów LCD LED 3 Ostrzeżenia i znaki bezpieczeństwa 4 Uwagi dotyczące bezpieczeństwa 5 Szybki start 6 Zawartość pudełka 6 Montaż stopy telewizora 6 Obudowa telewizora 7 Panel przedni 7 Panel kontrolny 7 Pilot zdalnego sterowania 7 Instalacja i pierwsze uruchomienie 9 Podłączenie 10 Wyjścia płyty głównej 10 Menu Źródło sygnału 10 Menu ustawień 11 Jak korzystać z menu ustawień 11 Menu Kanał 11 Menu Obraz 13 Menu Dźwięk 14 Menu Czas 15 Menu Blokada 16 Menu Instalacja 17 Dodatkowe funkcje telewizora 19 Elektroniczny program telewizyjny (EPG) 19 Nagrywanie audycji telewizyjnych 20 Odtwarzacz multimedialny USB 21 Andrino Smart TV 22 Okno główne trybu Smart TV 22 Zarządzanie skrótami do aplikacji 23 Menu ustawień Smart TV 24 Dostęp do menu ustawień 24 Konfiguracja sieci bezprzewodowej Wi Fi 24 Konfiguracja sieci przewodowej LAN Ethernet 26 Konfiguracja urządzenia jako punktu dostępowego 27 Konfiguracja głośności 28 Konfiguracja ekranu 28 Pamięć wewnętrzna oraz wbudowana pamięć SD 29 Zarządzanie zainstalowanymi aplikacjami 30 Ustawienia kont i synchronizacji 31 Zakładanie konta Google i logowanie się do usługi 32 Usługi lokalizacyjne 33 Ustawienia języka i kontrolera 33 Kopia zapasowa i przywracanie ustawień fabrycznych 34 Ustawienia daty i czasu 35 Informacje na temat urządzenia 36 Telewizja internetowa IPTV oraz VOD 37 Przeglądanie stron internetowych 37 Korzystanie z poczty elektronicznej 38 2

3 Kalendarz i terminarz 40 Google Play konfiguracja połączenia i instalacja aplikacji 41 Instalacja aplikacji spoza sklepu Google Play 42 Manager plików 43 Odtwarzanie plików multimedialnych 44 Serwer wymiany plików Samba 45 Andrino Play dedykowane VOD dla Andrino Smart TV 45 Specyfikacja 48 Specyfikacja telewizora 48 Specyfikacja modułu Smart TV 49 Specyfikacja modułu bezprzewodowego 49 Deklaracja zgodności producenta 49 Informacje dodatkowe 49 Informacje o producencie 50 Serwis 50 INFORMACJA DOTYCZĄCA EKRANÓW LCD LED Uzyskanie doskonałej jakości obrazu na ekranie wymaga zastosowania ogromnej liczby pikseli. Piksel to punkt obrazu wyświetlanego na ekranie. Każdy piksel składa się z trzech subpikseli (w kolorach podstawowych: czerwony, zielony, niebieski). Przykładowo, ekran HD Ready o rozdzielczości 1366x768 zawiera ponad 1 mln pikseli (czyli ponad 3mln subpikseli). Skomplikowany proces wytwarzania i duża liczba pikseli sprawiają, że z punktu widzenia technologii produkcji nie sposób jest wykluczyć możliwości występowania na ekranie wadliwych pikseli, które są stale włączone (ciągle się świecą) lub stale wyłączone (zawsze są czarne). Aby zapobiec pojawieniu się takich dokuczliwych wad pikseli, produkcja wyświetlaczy LCD/LED podlega starannej kontroli jakości zgodnie z restrykcyjnymi wymaganiami normy ISO (wady klasy II), która opisuje tolerancję defektów matrycy, jakie mogą występować w najczęściej występujących panelach LCD/LED. Norma ta dzieli panele LCD/LED na klasy określające liczbę i rodzaj występowania błędnych pikseli na milion, rozpatruje też kwestię odległości uszkodzonych pikseli od siebie. Rzecz oczywista, defekty te wcale nie musza występować, ale praktyka pokazuje, że się zdarzają. Przekroczenie jakiejkolwiek specyfikacji umożliwia wejście w życie procedury realizacji roszczeń gwarancyjnych zgodnie z wyraźnie określonym typem i liczbą wadliwych pikseli (zgodnie z ISO ) stanowiących podstawę do ubiegania się o naprawę lub wymianę wyświetlacza, zgodnie z poniższą tabelą: Rozdzielczość Wada piksela typu I (piksel stale włączony) Wada piksela typu II (piksel zawsze czarny) 3 Wada piksela typu III (jeden z subpikseli jest stale włączony, wyłączony, lub miga) HD Ready 1366x FullHD 1920x

4 Dziękujemy za wybranie naszego telewizora LED. Przed użyciem urządzenia należy dokładnie zapoznać się z poniższą instrukcją. ZNAKI BEZPIECZEŃSTWA Ten symbol na produkcie i w instrukcjach wskazuje na to, że istnieje ryzyko szoku elektrycznego, jeśli zostanie usunięta obudowa urządzenia lub zignorowane zostaną instrukcje. Ten symbol wskazuje na to, że jest niebezpieczeństwo uszkodzenia ludzkiego ciała i/lub uszkodzenia bądź zniszczenia produktu, jeśli nie są przestrzegane przepisy zawarte w instrukcji. Wyprodukowano po 13. sierpnia Zużyty sprzęt elektryczny i elektroniczny nie może być wyrzucany razem z innymi odpadami domowymi. W celu ich przetworzenia zwróć się do instytucji zajmującej się utylizacją odpadów i recyklingiem. Zużyte baterie nie mogą być wyrzucane razem z innymi odpadami domowymi. W celu ich przetworzenia zwróć się do instytucji zajmującej się utylizacją odpadów i recyklingiem. Ten produkt jest zgodny z europejskimi zasadami bezpieczeństwa i dyrektywami dotyczącymi urządzeń elektrycznych. 4

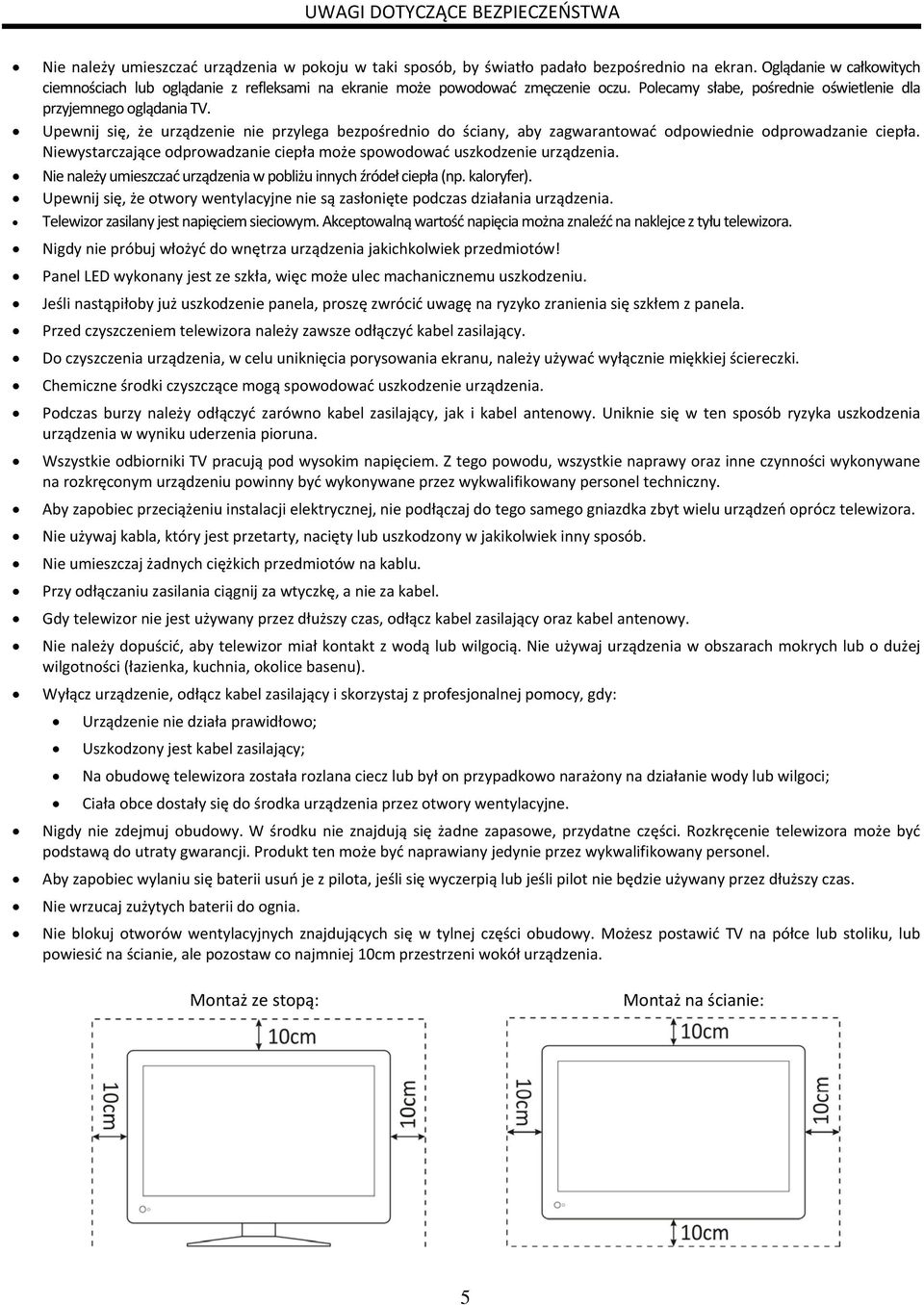

5 UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Nie należy umieszczać urządzenia w pokoju w taki sposób, by światło padało bezpośrednio na ekran. Oglądanie w całkowitych ciemnościach lub oglądanie z refleksami na ekranie może powodować zmęczenie oczu. Polecamy słabe, pośrednie oświetlenie dla przyjemnego oglądania TV. Upewnij się, że urządzenie nie przylega bezpośrednio do ściany, aby zagwarantować odpowiednie odprowadzanie ciepła. Niewystarczające odprowadzanie ciepła może spowodować uszkodzenie urządzenia. Nie należy umieszczać urządzenia w pobliżu innych źródeł ciepła (np. kaloryfer). Upewnij się, że otwory wentylacyjne nie są zasłonięte podczas działania urządzenia. Telewizor zasilany jest napięciem sieciowym. Akceptowalną wartość napięcia można znaleźć na naklejce z tyłu telewizora. Nigdy nie próbuj włożyć do wnętrza urządzenia jakichkolwiek przedmiotów! Panel LED wykonany jest ze szkła, więc może ulec machanicznemu uszkodzeniu. Jeśli nastąpiłoby już uszkodzenie panela, proszę zwrócić uwagę na ryzyko zranienia się szkłem z panela. Przed czyszczeniem telewizora należy zawsze odłączyć kabel zasilający. Do czyszczenia urządzenia, w celu uniknięcia porysowania ekranu, należy używać wyłącznie miękkiej ściereczki. Chemiczne środki czyszczące mogą spowodować uszkodzenie urządzenia. Podczas burzy należy odłączyć zarówno kabel zasilający, jak i kabel antenowy. Uniknie się w ten sposób ryzyka uszkodzenia urządzenia w wyniku uderzenia pioruna. Wszystkie odbiorniki TV pracują pod wysokim napięciem. Z tego powodu, wszystkie naprawy oraz inne czynności wykonywane na rozkręconym urządzeniu powinny być wykonywane przez wykwalifikowany personel techniczny. Aby zapobiec przeciążeniu instalacji elektrycznej, nie podłączaj do tego samego gniazdka zbyt wielu urządzeń oprócz telewizora. Nie używaj kabla, który jest przetarty, nacięty lub uszkodzony w jakikolwiek inny sposób. Nie umieszczaj żadnych ciężkich przedmiotów na kablu. Przy odłączaniu zasilania ciągnij za wtyczkę, a nie za kabel. Gdy telewizor nie jest używany przez dłuższy czas, odłącz kabel zasilający oraz kabel antenowy. Nie należy dopuścić, aby telewizor miał kontakt z wodą lub wilgocią. Nie używaj urządzenia w obszarach mokrych lub o dużej wilgotności (łazienka, kuchnia, okolice basenu). Wyłącz urządzenie, odłącz kabel zasilający i skorzystaj z profesjonalnej pomocy, gdy: Urządzenie nie działa prawidłowo; Uszkodzony jest kabel zasilający; Na obudowę telewizora została rozlana ciecz lub był on przypadkowo narażony na działanie wody lub wilgoci; Ciała obce dostały się do środka urządzenia przez otwory wentylacyjne. Nigdy nie zdejmuj obudowy. W środku nie znajdują się żadne zapasowe, przydatne części. Rozkręcenie telewizora może być podstawą do utraty gwarancji. Produkt ten może być naprawiany jedynie przez wykwalifikowany personel. Aby zapobiec wylaniu się baterii usuń je z pilota, jeśli się wyczerpią lub jeśli pilot nie będzie używany przez dłuższy czas. Nie wrzucaj zużytych baterii do ognia. Nie blokuj otworów wentylacyjnych znajdujących się w tylnej części obudowy. Możesz postawić TV na półce lub stoliku, lub powiesić na ścianie, ale pozostaw co najmniej 10cm przestrzeni wokół urządzenia. Montaż ze stopą: Montaż na ścianie: 5

6 SZYBKI START ZAWARTOŚĆ PUDEŁKA: TELEWIZOR + odłączana stopa + śruby montażowe PILOT ZDALNEGO STEROWANIA INSTRUKCJA OBSŁUGI OKULARY 3D x4 Upewnij się, że powyższe elementy znajdują się w opakowaniu. Jeśli zauważysz brak któregokolwiek z nich, skontaktuj się ze sprzedawcą. Powyższe ilustracje mają charakter poglądowy. Faktyczny wygląd poszczególnych elementów może się różnić. MONTAŻ STOPY TELEWIZORA: 1. Ostrożnie wyjmij poszczególne elementy z opakowania. 2. Połóż telewizor na płaskiej powierzchni (stół, biurko). 3. Umieść stopę w odpowiednim miejscu tak, aby otwory montażowe w stopie pokryły się z otworami w telewizorze, zgodnie z poniższym rysunkiem. 4. Umieść śruby montażowe wewnątrz otworów i dokręć za pomocą śrubokręta. Upewnij się, że śruby zostały dokładnie dokręcone, aby nie dopuścić do upadku telewizora. 6

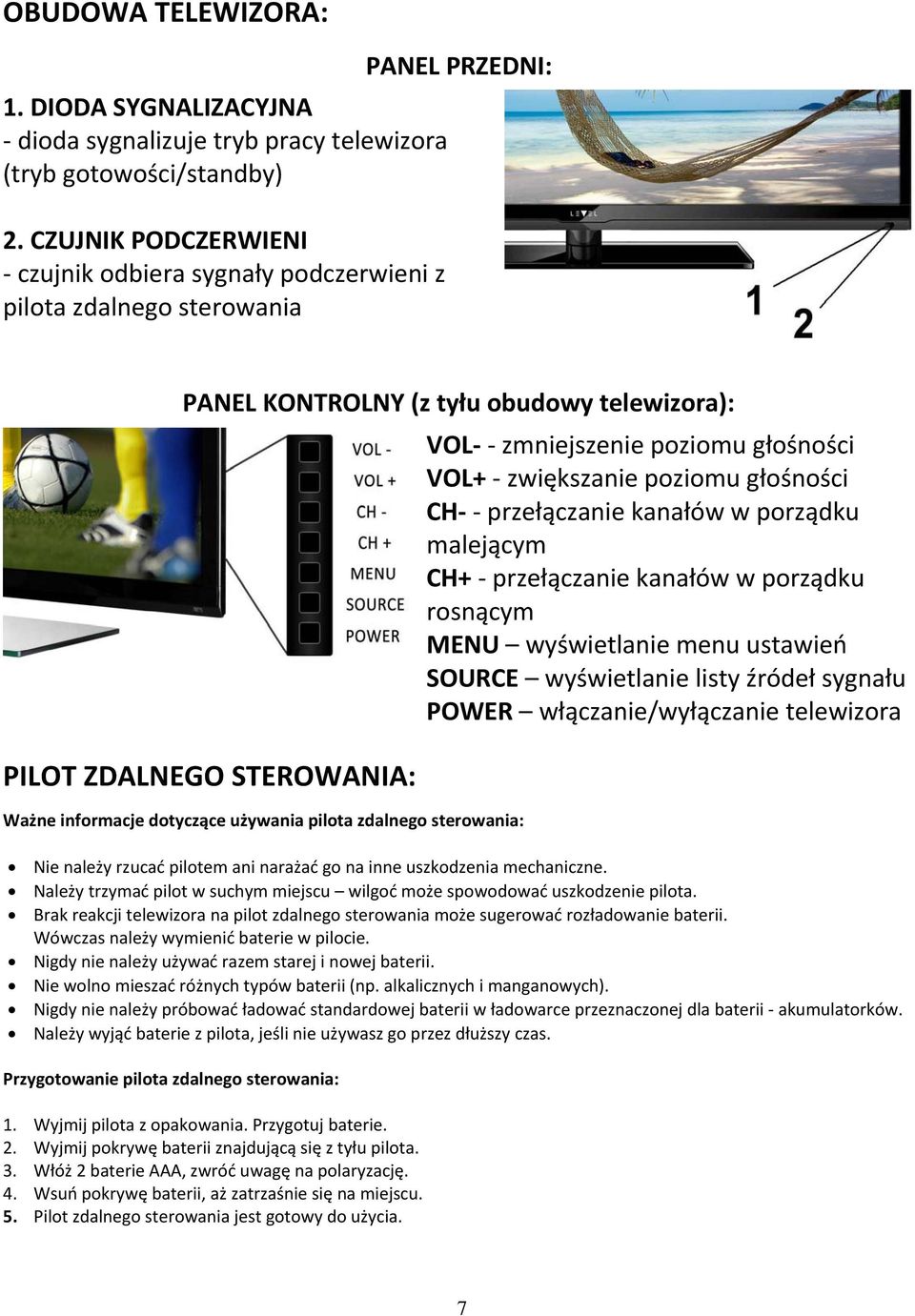

7 OBUDOWA TELEWIZORA: PANEL PRZEDNI: 1. DIODA SYGNALIZACYJNA dioda sygnalizuje tryb pracy telewizora (tryb gotowości/standby) 2. CZUJNIK PODCZERWIENI czujnik odbiera sygnały podczerwieni z pilota zdalnego sterowania PANEL KONTROLNY (z tyłu obudowy telewizora): PILOT ZDALNEGO STEROWANIA: Ważne informacje dotyczące używania pilota zdalnego sterowania: VOL zmniejszenie poziomu głośności VOL+ zwiększanie poziomu głośności CH przełączanie kanałów w porządku malejącym CH+ przełączanie kanałów w porządku rosnącym MENU wyświetlanie menu ustawień SOURCE wyświetlanie listy źródeł sygnału POWER włączanie/wyłączanie telewizora Nie należy rzucać pilotem ani narażać go na inne uszkodzenia mechaniczne. Należy trzymać pilot w suchym miejscu wilgoć może spowodować uszkodzenie pilota. Brak reakcji telewizora na pilot zdalnego sterowania może sugerować rozładowanie baterii. Wówczas należy wymienić baterie w pilocie. Nigdy nie należy używać razem starej i nowej baterii. Nie wolno mieszać różnych typów baterii (np. alkalicznych i manganowych). Nigdy nie należy próbować ładować standardowej baterii w ładowarce przeznaczonej dla baterii akumulatorków. Należy wyjąć baterie z pilota, jeśli nie używasz go przez dłuższy czas. Przygotowanie pilota zdalnego sterowania: 1. Wyjmij pilota z opakowania. Przygotuj baterie. 2. Wyjmij pokrywę baterii znajdującą się z tyłu pilota. 3. Włóż 2 baterie AAA, zwróć uwagę na polaryzację. 4. Wsuń pokrywę baterii, aż zatrzaśnie się na miejscu. 5. Pilot zdalnego sterowania jest gotowy do użycia. 7

8 8 1. wciśnij, aby włączyć/wyłączyć telewizor 2. przewijanie do tyłu/do przodu 3. zatrzymywanie odtwarzania 4. odtwarzanie/wstrzymywanie odtwarzania 5. menu ustawień telewizora 6. wybór źródła sygnału 7. zatwierdzanie wyboru 8. lewy przycisk myszy w trybie Android 9. dostosowanie poziomu głośności 10. przyciski numeryczne 11. wybór języka napisów dialogowych 12. przyciski skrótów 13. wyciszanie 14. poprzedni/następny plik z listy 15. włączanie trybu 3D 16. włączanie nagrywania 17. wyjście z menu 18. przyciski nawigacyjne 19. zmiana kanałów w porządku rosnącym/malejącym 20. włączanie/wyłączanie myszy w trybie Android 21. wyjście z aplikacji/cofnięcie w trybie Android 22. wyświetlanie informacji o kanale/audycji 23. telegazeta 24. elektroniczny program telewizyjny 25. lista ulubionych kanałów

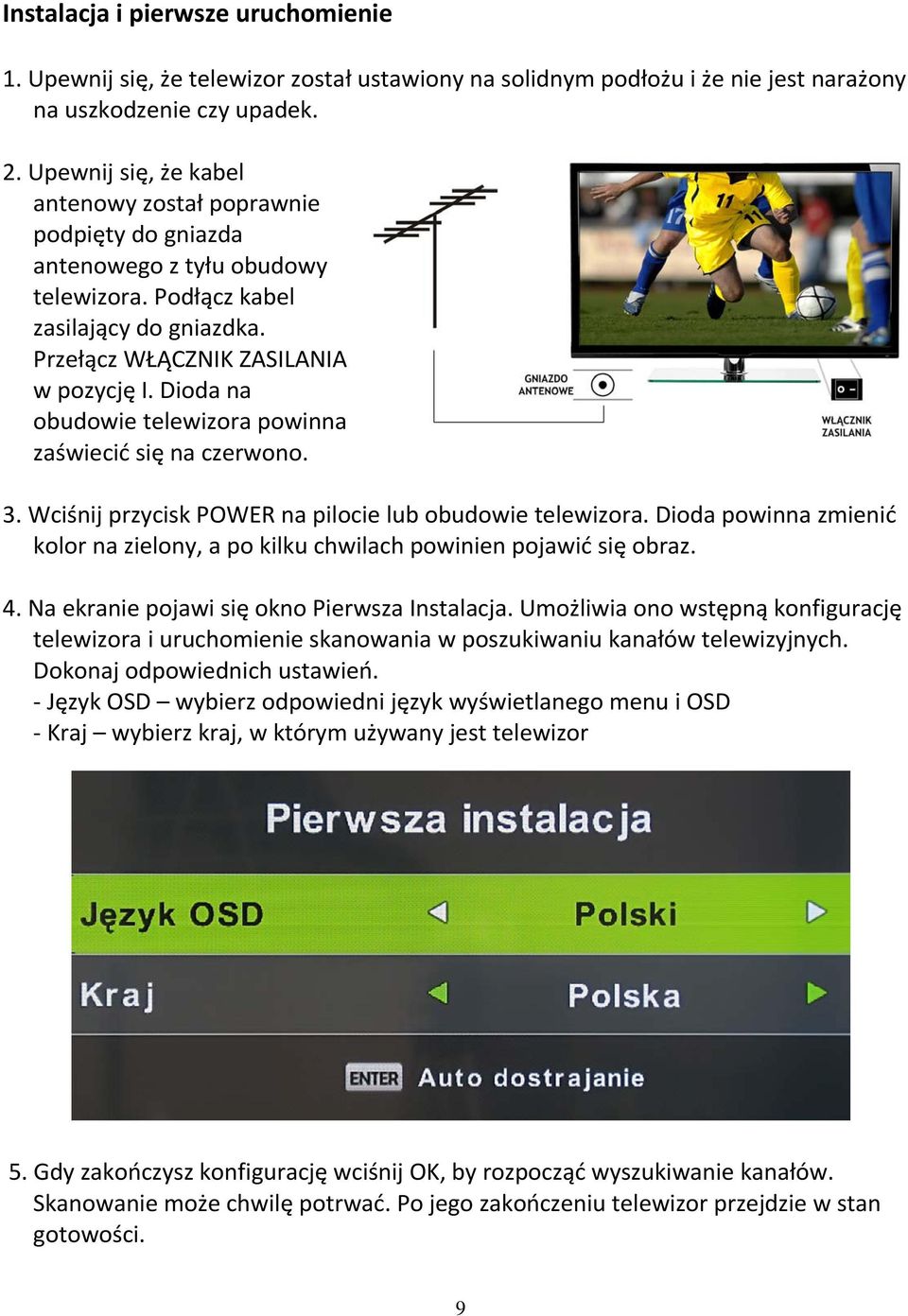

9 Instalacja i pierwsze uruchomienie 1. Upewnij się, że telewizor został ustawiony na solidnym podłożu i że nie jest narażony na uszkodzenie czy upadek. 2. Upewnij się, że kabel antenowy został poprawnie podpięty do gniazda antenowego z tyłu obudowy telewizora. Podłącz kabel zasilający do gniazdka. Przełącz WŁĄCZNIK ZASILANIA w pozycję I. Dioda na obudowie telewizora powinna zaświecić się na czerwono. 3. Wciśnij przycisk POWER na pilocie lub obudowie telewizora. Dioda powinna zmienić kolor na zielony, a po kilku chwilach powinien pojawić się obraz. 4. Na ekranie pojawi się okno Pierwsza Instalacja. Umożliwia ono wstępną konfigurację telewizora i uruchomienie skanowania w poszukiwaniu kanałów telewizyjnych. Dokonaj odpowiednich ustawień. Język OSD wybierz odpowiedni język wyświetlanego menu i OSD Kraj wybierz kraj, w którym używany jest telewizor 5. Gdy zakończysz konfigurację wciśnij OK, by rozpocząć wyszukiwanie kanałów. Skanowanie może chwilę potrwać. Po jego zakończeniu telewizor przejdzie w stan gotowości. 9

10 PODŁĄCZENIE Zanim podłączysz swój telewizor do innych urządzeń: Przeczytaj dokładnie instrukcję obsługi telewizora jak i każdego innego urządzenia, które chcesz do niego podłączyć. Odłącz telewizor oraz podłączane urządzenie od zasilania. Upewnij się, że wszystkie podłączenia są wykonane prawidłowo i solidnie. Menu Źródło sygnału Wciśnij przycisk wyboru źródła sygnału na pilocie lub obudowie telewizora, aby wyświetlić menu. Menu umożliwia wybór spośród: DTV/AV/PC/SCART/YPbPr/Smart TV/HDMI1/HDMI2/HDMI3/HDMI4/USB* *Opcja USB znajduje się na drugiej podstronie listy. Aby uzyskać do niej dostęp należy przewinąć listę do końca i wcisnąć jeszcze raz przycisk strzałki w dół. 10

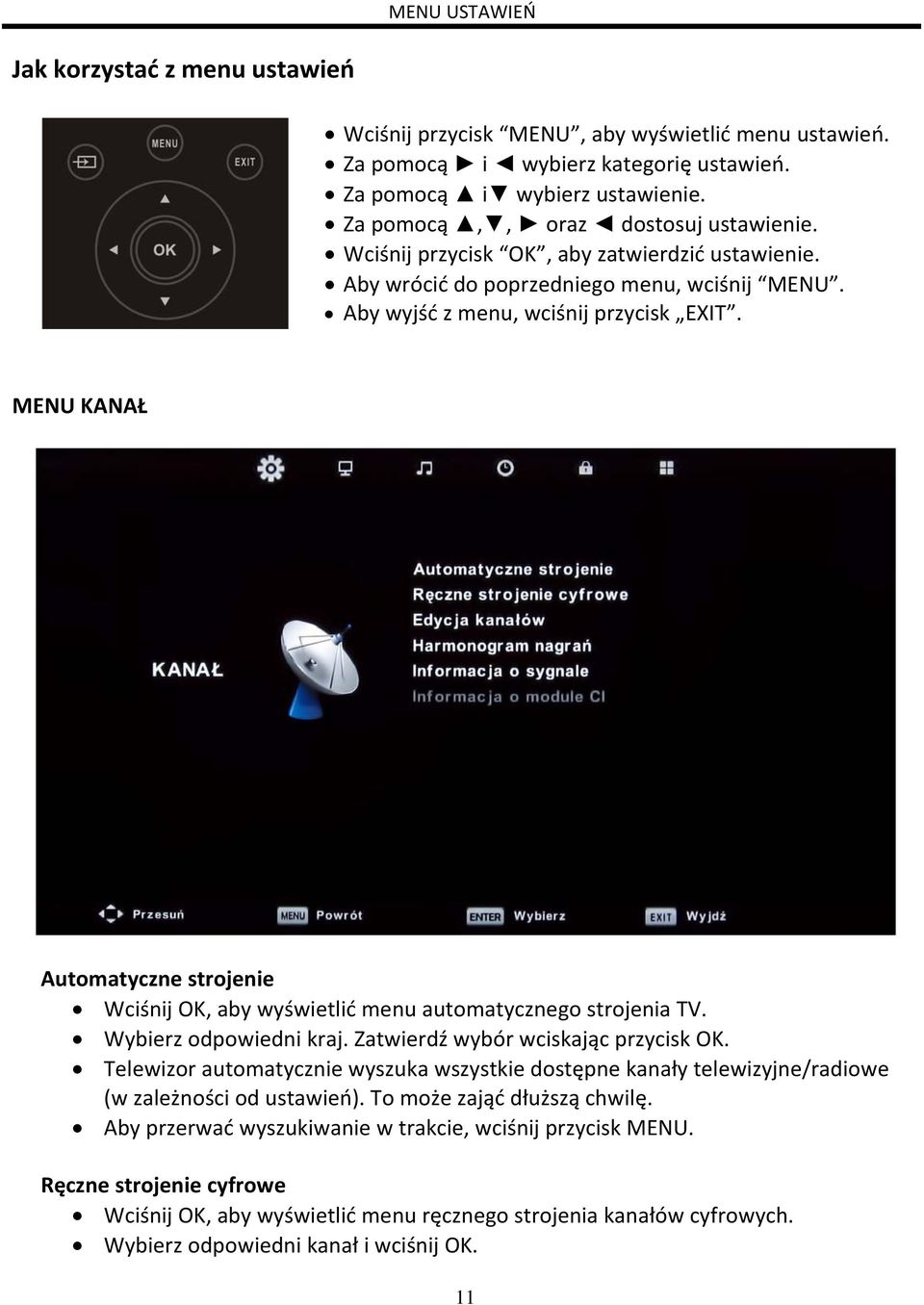

11 MENU USTAWIEŃ Jak korzystać z menu ustawień Wciśnij przycisk MENU, aby wyświetlić menu ustawień. Za pomocą i wybierz kategorię ustawień. Za pomocą i wybierz ustawienie. Za pomocą,, oraz dostosuj ustawienie. Wciśnij przycisk OK, aby zatwierdzić ustawienie. Aby wrócić do poprzedniego menu, wciśnij MENU. Aby wyjść z menu, wciśnij przycisk EXIT. MENU KANAŁ Automatyczne strojenie Wciśnij OK, aby wyświetlić menu automatycznego strojenia TV. Wybierz odpowiedni kraj. Zatwierdź wybór wciskając przycisk OK. Telewizor automatycznie wyszuka wszystkie dostępne kanały telewizyjne/radiowe (w zależności od ustawień). To może zająć dłuższą chwilę. Aby przerwać wyszukiwanie w trakcie, wciśnij przycisk MENU. Ręczne strojenie cyfrowe Wciśnij OK, aby wyświetlić menu ręcznego strojenia kanałów cyfrowych. Wybierz odpowiedni kanał i wciśnij OK. 11

12 Telewizor wyszuka wszystkie dostępne kanały cyfrowe. Edycja kanałów Wciśnij OK, aby wyświetlić menu edycji listy kanałów. o KASUJ KANAŁ Podświetl kanał, który chcesz usunąć i wciśnij CZERWONY przycisk. Kanał zostanie usunięty z listy. o PRZESUŃ KANAŁ Podświetl kanał, który chcesz przenieść na inne miejsce i wciśnij ŻÓŁTY przycisk. Kanał zostanie oznaczony jako DO PRZESUNIĘCIA. Za pomocą przycisków oraz wybierz miejsce docelowe i wciśnij ŻÓŁTY przycisk. Kanał zostanie przeniesiony w nowe miejsce. o POMIŃ KANAŁ Podświetl kanał, który chcesz pominąć (podczas przeglądania kanałów za pomocą klawiszy CH oraz CH ) i wciśnij NIEBIESKI przycisk. Kanał zostanie oznaczony jako POMIJANY. Aby odznaczyć kanał, wciśnij ponownie NIEBIESKI przycisk. o DODAJ DO ULUBIONYCH Podświetl kanał, który chcesz dodać do ulubionych i wciśnij przycisk FAV. Kanał zostanie oznaczony jako ULUBIONY. Aby odznaczyć kanał, wciśnij ponownie przycisk FAV. Wciśnij przycisk MENU, aby powrócić. Harmonogram nagrań Wciśnij przycisk OK, aby wyświetlić harmonogram nagrań. Lista umożliwia przeglądanie i usuwanie zaplanowanych nagrań i przypomnień, a także odtwarzanie nagranego materiału. Za pomocą przycisków i przejdź do Harmonogramu zadań i wciśnij ŻÓŁTY przycisk, aby dodać zaplanowane nagranie lub przypomnienie o audycji. o Ustaw kanał, na jakim ma zostać zaplanowane nagranie o Wybierz typ działania (Nagrywanie/Przypomnienie) o Wybierz tryb nagrywania (Jednorazowo, Codziennie, Co tydzień) o Ustaw datę i czas początku i końca nagrywania. o Wciśnij OK, aby zapisać. Zaprogramowana czynność pojawi się na liście. o Pamiętaj, aby zapewnić odpowiednią ilość miejsca na nośniku USB podczas planowanego nagrania! Za pomocą przycisków i przejdź do Listy nagrań. o Wybierz z listy nagranie, które chcesz odtworzyć i wciśnij OK. o Aby usunąć nagranie, wciśnij CZERWONY przycisk. Aby wyjść do menu, wciśnij przycisk MENU. Informacja o sygnale Wciśnij przycisk OK, aby wyświetlić informacje o sygnale DVB T. Informacje o CI Wciśnij przycisk OK, aby wyświetlić informacje o zainstalowanym module CI. Funkcja dostępna jedynie po zainstalowaniu modułu w gnieździe CI. 12

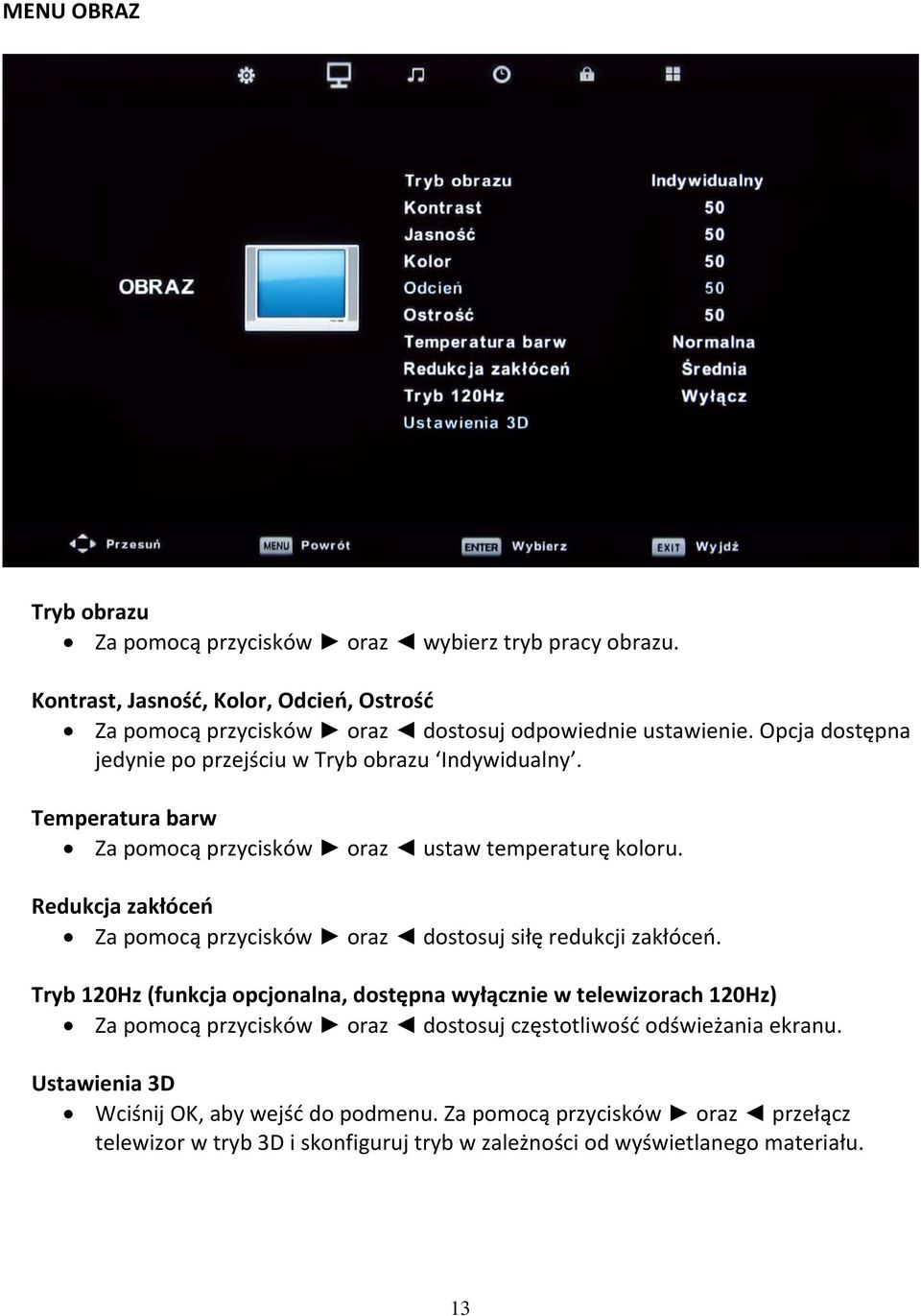

13 MENU OBRAZ Tryb obrazu Za pomocą przycisków oraz wybierz tryb pracy obrazu. Kontrast, Jasność, Kolor, Odcień, Ostrość Za pomocą przycisków oraz dostosuj odpowiednie ustawienie. Opcja dostępna jedynie po przejściu w Tryb obrazu Indywidualny. Temperatura barw Za pomocą przycisków oraz ustaw temperaturę koloru. Redukcja zakłóceń Za pomocą przycisków oraz dostosuj siłę redukcji zakłóceń. Tryb 120Hz (funkcja opcjonalna, dostępna wyłącznie w telewizorach 120Hz) Za pomocą przycisków oraz dostosuj częstotliwość odświeżania ekranu. Ustawienia 3D Wciśnij OK, aby wejść do podmenu. Za pomocą przycisków oraz przełącz telewizor w tryb 3D i skonfiguruj tryb w zależności od wyświetlanego materiału. 13

14 MENU DŹWIĘK Tryb dźwięku Za pomocą przycisków oraz wybierz tryb dźwięku. Wysokie tony/niskie tony Za pomocą przycisków oraz dostosuj natężenie dźwięku wysokich i niskich tonów. Opcja dostępna jedynie po przejściu w Tryb dźwięku Indywidualny. Balans Za pomocą przycisków oraz dostosuj balans dźwięku. o 50 dźwięk tylko z lewego kanału o 0 dźwięk z obu kanałów o +50 dźwięk tylko z prawego kanału Automatyczna głośność Za pomocą przycisków oraz włącz/wyłącz funkcję automatycznego ustawiania głośności. Tryb SPDiF Za pomocą przycisków oraz zmień tryb pracy wyjścia cyfrowego audio (coaxial). o Wył wyjście cyfrowe jest wyłączone 14

15 o PCM wybierz, jeśli telewizor jest podłączony do stereofonicznego cyfrowego wzmacniacza dźwięku. Sygnał Dolby Digital i MPEG zostanie automatycznie przekodowany na dwukanałowy sygnał stereo. o Auto wybierz, jeśli telewizor jest podłączony do wielokanałowego cyfrowego wzmacniacza dźwięku, obsługującego Dolby Digital oraz MPEG. Niezmodyfikowany dźwięk wielokanałowy zostanie wysłany do wzmacniacza. Audiodeskrypcja Za pomocą przycisków oraz włącz funkcję audiodeskrypcji i dostosuj jej głośność. Funkcja ta aktywuje dodatkowy komentarz głosowy dotyczący aktualnej sceny i musi być dostarczona przez nadawcę telewizyjnego wraz z sygnałem DVB T. MENU CZAS Zegar Zegar przedstawia aktualną datę i godzinę. Jest aktualizowany automatycznie poprzez sygnał telewizyjny DVB T. Strefa czasowa Za pomocą przycisków oraz wybierz odpowiednią strefę czasową. Wyłącz telewizor za: Opcja umożliwia zaprogramowanie czasu, po którym telewizor automatycznie przejdzie w stan uśpienia. 15

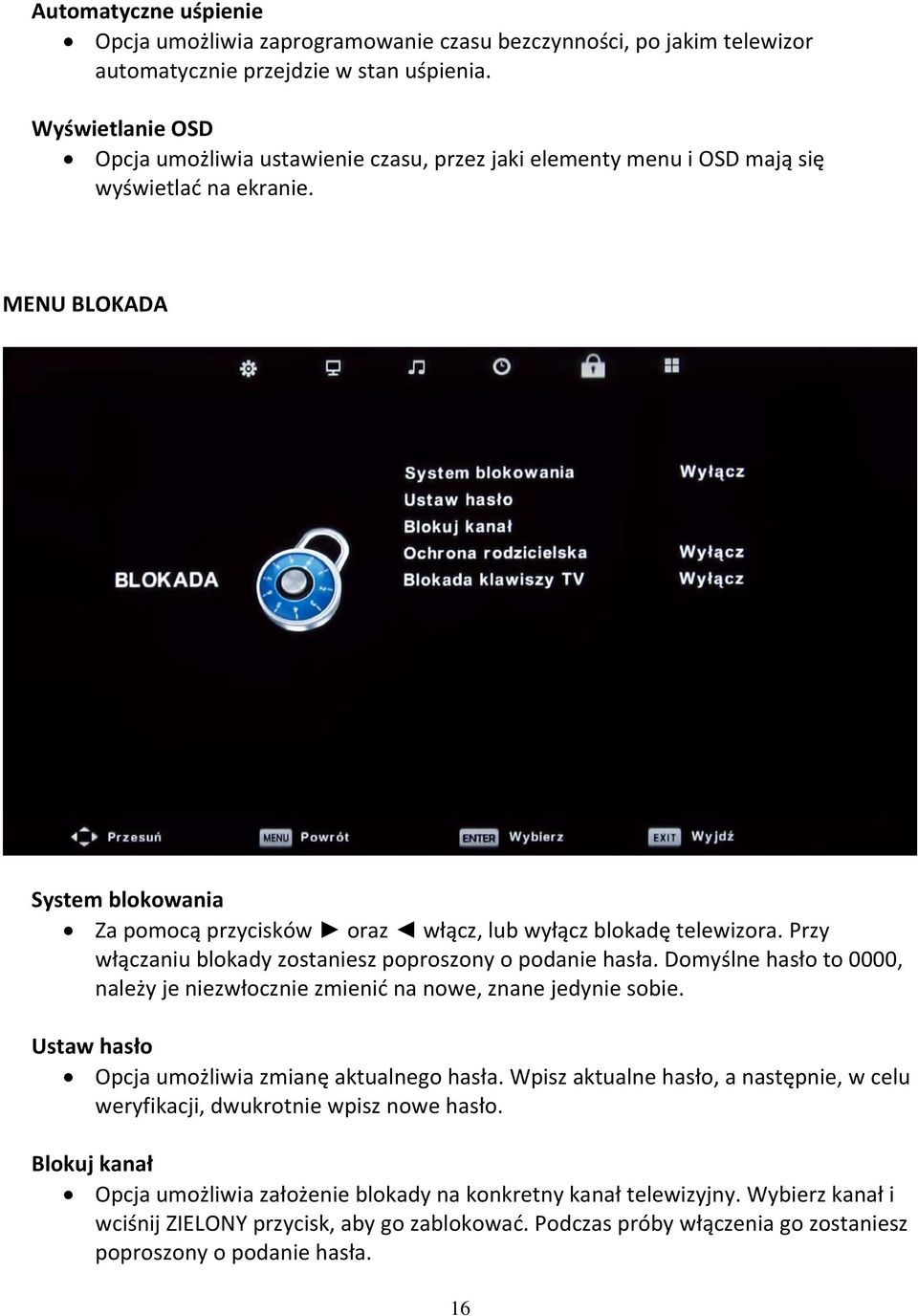

16 Automatyczne uśpienie Opcja umożliwia zaprogramowanie czasu bezczynności, po jakim telewizor automatycznie przejdzie w stan uśpienia. Wyświetlanie OSD Opcja umożliwia ustawienie czasu, przez jaki elementy menu i OSD mają się wyświetlać na ekranie. MENU BLOKADA System blokowania Za pomocą przycisków oraz włącz, lub wyłącz blokadę telewizora. Przy włączaniu blokady zostaniesz poproszony o podanie hasła. Domyślne hasło to 0000, należy je niezwłocznie zmienić na nowe, znane jedynie sobie. Ustaw hasło Opcja umożliwia zmianę aktualnego hasła. Wpisz aktualne hasło, a następnie, w celu weryfikacji, dwukrotnie wpisz nowe hasło. Blokuj kanał Opcja umożliwia założenie blokady na konkretny kanał telewizyjny. Wybierz kanał i wciśnij ZIELONY przycisk, aby go zablokować. Podczas próby włączenia go zostaniesz poproszony o podanie hasła. 16

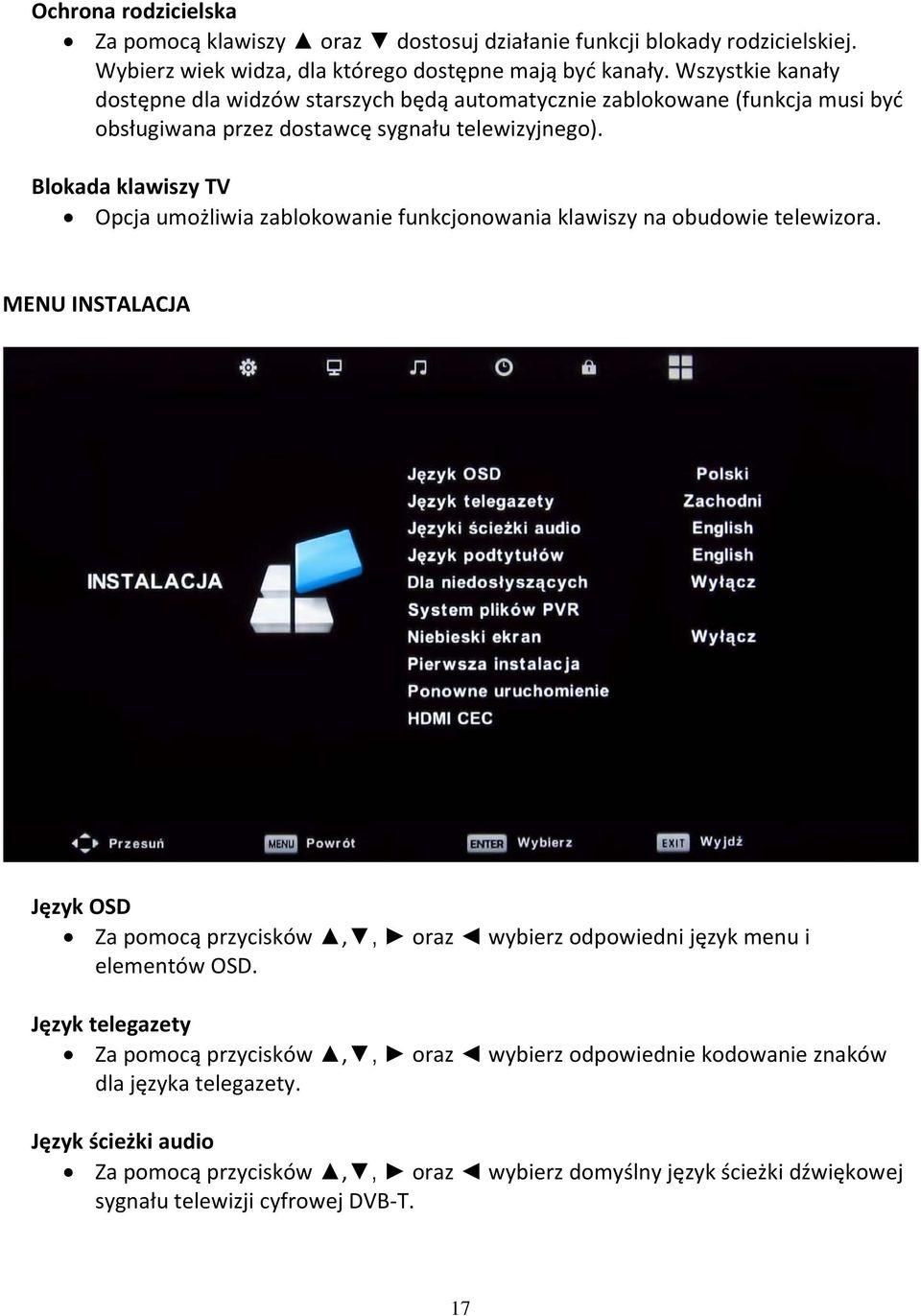

17 Ochrona rodzicielska Za pomocą klawiszy oraz dostosuj działanie funkcji blokady rodzicielskiej. Wybierz wiek widza, dla którego dostępne mają być kanały. Wszystkie kanały dostępne dla widzów starszych będą automatycznie zablokowane (funkcja musi być obsługiwana przez dostawcę sygnału telewizyjnego). Blokada klawiszy TV Opcja umożliwia zablokowanie funkcjonowania klawiszy na obudowie telewizora. MENU INSTALACJA Język OSD Za pomocą przycisków,, oraz wybierz odpowiedni język menu i elementów OSD. Język telegazety Za pomocą przycisków,, oraz wybierz odpowiednie kodowanie znaków dla języka telegazety. Język ścieżki audio Za pomocą przycisków,, oraz wybierz domyślny język ścieżki dźwiękowej sygnału telewizji cyfrowej DVB T. 17

18 Język podtytułów Za pomocą przycisków,, oraz wybierz domyślny język napisów dialogowych zawartych w audycjach telewizji cyfrowej DVB T. Dla niedosłyszących Za pomocą przycisków oraz włącz funkcję dodatkowych napisów dla niedosłyszących. Funkcja ta uaktywnia dodatkowe napisy opisujące sytuacje dźwiękowe na ekranie i musi być dostarczona przez nadawcę sygnału telewizyjnego. System plików PVR Wciśnij OK, aby wejść do menu ustawień nagrywania PVR. o Podłącz nośnik USB do gniazda o Wciśnij opcję Sprawdź system plików, aby sprawdzić, czy nośnik nadaje się do nagrywania. o Jeśli sprawdzanie zakończy się sukcesem, nośnik jest gotowy do nagrywania. o Aby sformatować nośnik (wyczyścić zawartość), przejdź do opcji Format i wciśnij OK. o Jeśli zamierzasz nagrywać audycję w jakości HD, upewnij się, że prędkość nośnika danych spełnia standard wsparcia HD. o Rozpocząć nagrywanie można w dowolnym momencie, wciskając na pilocie przycisk REC. Niebieski ekran W wypadku braku sygnału, obraz zastępowany jest przez niebieski ekran. Aby uaktywnić tę funkcję, użyj przycisków oraz. Pierwsza instalacja Opcja umożliwia wyświetlenie ekranu pierwszej instalacji. Ponowne uruchomienie Funkcja ta umożliwia przywrócenie ustawień fabrycznych telewizora i jego ponowne uruchomienie. Telewizor uruchamia się w trybie pierwszej instalacji. HDMI CEC HDMI Consumer Electronics Control to funkcja umożliwiająca sterowanie telewizorem za pomocą podłączonego do niego urządzenia kompatybilnego z tą funkcją (np. tunera satelitarnego lub odtwarzacza DVD/BluRay). Podstawowe funkcje CEC: automatyczne przełączanie telewizora na odpowiednie wyjście HDMI po włączeniu podłączonego urządzenia automatyczne włączanie i wyłączanie telewizora razem z włączaniem i wyłączaniem podłączonego urządzenia (Funkcja Auto Power) 18

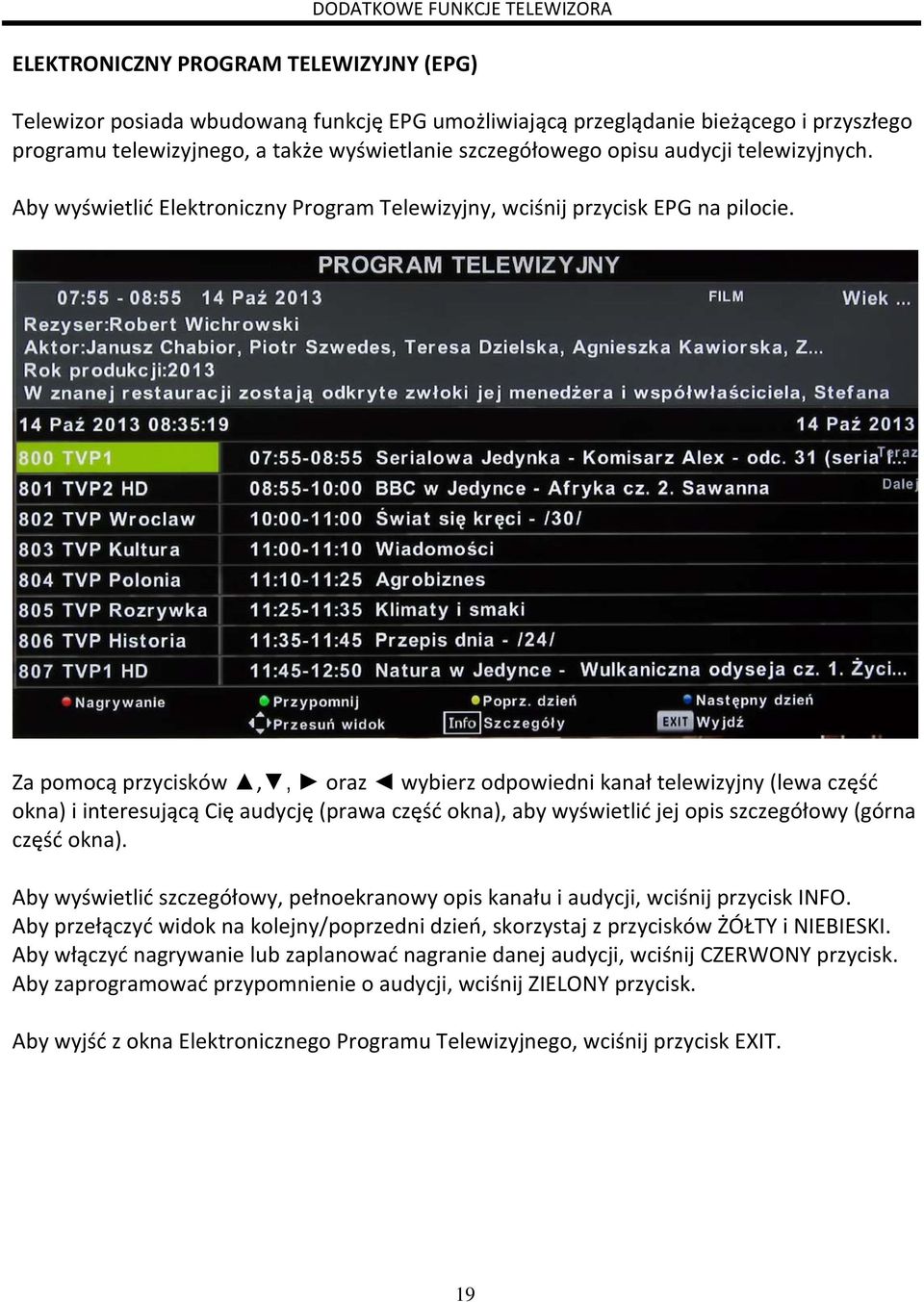

19 DODATKOWE FUNKCJE TELEWIZORA ELEKTRONICZNY PROGRAM TELEWIZYJNY (EPG) Telewizor posiada wbudowaną funkcję EPG umożliwiającą przeglądanie bieżącego i przyszłego programu telewizyjnego, a także wyświetlanie szczegółowego opisu audycji telewizyjnych. Aby wyświetlić Elektroniczny Program Telewizyjny, wciśnij przycisk EPG na pilocie. Za pomocą przycisków,, oraz wybierz odpowiedni kanał telewizyjny (lewa część okna) i interesującą Cię audycję (prawa część okna), aby wyświetlić jej opis szczegółowy (górna część okna). Aby wyświetlić szczegółowy, pełnoekranowy opis kanału i audycji, wciśnij przycisk INFO. Aby przełączyć widok na kolejny/poprzedni dzień, skorzystaj z przycisków ŻÓŁTY i NIEBIESKI. Aby włączyć nagrywanie lub zaplanować nagranie danej audycji, wciśnij CZERWONY przycisk. Aby zaprogramować przypomnienie o audycji, wciśnij ZIELONY przycisk. Aby wyjść z okna Elektronicznego Programu Telewizyjnego, wciśnij przycisk EXIT. 19

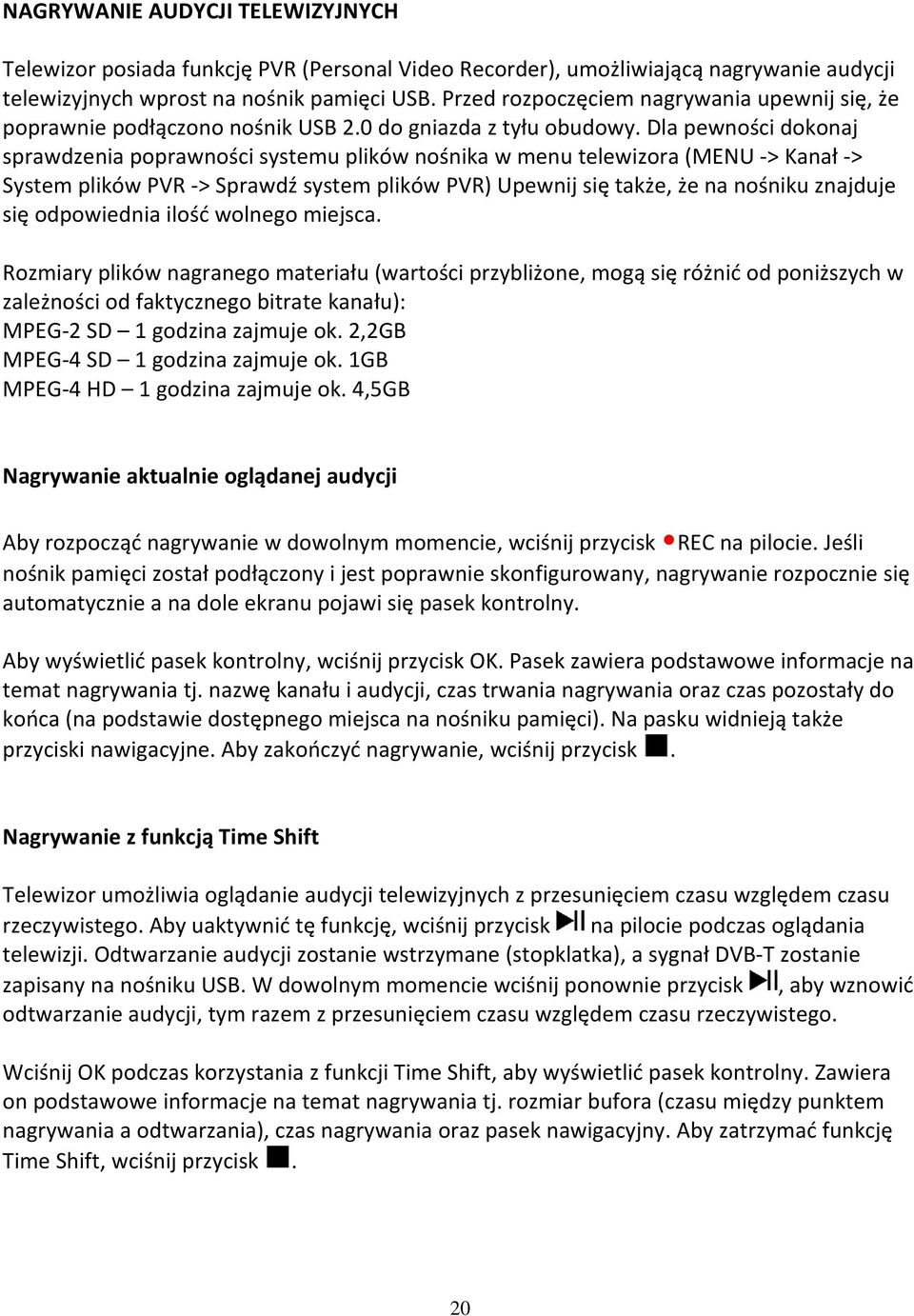

20 NAGRYWANIE AUDYCJI TELEWIZYJNYCH Telewizor posiada funkcję PVR (Personal Video Recorder), umożliwiającą nagrywanie audycji telewizyjnych wprost na nośnik pamięci USB. Przed rozpoczęciem nagrywania upewnij się, że poprawnie podłączono nośnik USB 2.0 do gniazda z tyłu obudowy. Dla pewności dokonaj sprawdzenia poprawności systemu plików nośnika w menu telewizora (MENU > Kanał > System plików PVR > Sprawdź system plików PVR) Upewnij się także, że na nośniku znajduje się odpowiednia ilość wolnego miejsca. Rozmiary plików nagranego materiału (wartości przybliżone, mogą się różnić od poniższych w zależności od faktycznego bitrate kanału): MPEG 2 SD 1 godzina zajmuje ok. 2,2GB MPEG 4 SD 1 godzina zajmuje ok. 1GB MPEG 4 HD 1 godzina zajmuje ok. 4,5GB Nagrywanie aktualnie oglądanej audycji Aby rozpocząć nagrywanie w dowolnym momencie, wciśnij przycisk REC na pilocie. Jeśli nośnik pamięci został podłączony i jest poprawnie skonfigurowany, nagrywanie rozpocznie się automatycznie a na dole ekranu pojawi się pasek kontrolny. Aby wyświetlić pasek kontrolny, wciśnij przycisk OK. Pasek zawiera podstawowe informacje na temat nagrywania tj. nazwę kanału i audycji, czas trwania nagrywania oraz czas pozostały do końca (na podstawie dostępnego miejsca na nośniku pamięci). Na pasku widnieją także przyciski nawigacyjne. Aby zakończyć nagrywanie, wciśnij przycisk. Nagrywanie z funkcją Time Shift Telewizor umożliwia oglądanie audycji telewizyjnych z przesunięciem czasu względem czasu rzeczywistego. Aby uaktywnić tę funkcję, wciśnij przycisk na pilocie podczas oglądania telewizji. Odtwarzanie audycji zostanie wstrzymane (stopklatka), a sygnał DVB T zostanie zapisany na nośniku USB. W dowolnym momencie wciśnij ponownie przycisk, aby wznowić odtwarzanie audycji, tym razem z przesunięciem czasu względem czasu rzeczywistego. Wciśnij OK podczas korzystania z funkcji Time Shift, aby wyświetlić pasek kontrolny. Zawiera on podstawowe informacje na temat nagrywania tj. rozmiar bufora (czasu między punktem nagrywania a odtwarzania), czas nagrywania oraz pasek nawigacyjny. Aby zatrzymać funkcję Time Shift, wciśnij przycisk. 20

21 ODTWARZACZ MULTIMEDIALNY USB Telewizor wyposażony jest w rozbudowany odtwarzacz multimedialny umożliwiający oglądanie plików audio, wideo, zdjęć, a także plików tekstowych (pełna lista obsługiwanych formatów plików znajduje się w specyfikacji) znajdujących się na zewnętrznym nośniku USB.. Aby uruchomić odtwarzacz, wciśnij przycisk SOURCE na pilocie zdalnego sterowania lub na obudowie telewizora i wybierz źródło USB. Na ekranie pojawi się menu wyboru typu odtwarzanych multimediów. Wciśnij OK, aby otworzyć przeglądarkę plików. Za pomocą przycisków,,, oraz OK poruszaj się po strukturze plików i katalogów znajdujących się na nośniku USB, aż odnajdziesz interesujące Cię pliki. Wciśnij OK, aby wyświetlić plik. Skorzystaj z przycisków nawigacyjnych,,,, oraz, aby zarządzać odtwarzaniem plików. 21

22 ANDRINO SMART TV Telewizor wyposażony jest w moduł Smart TV oparty na systemie Android 4.0.3, który wzbogaca funkcję urządzenia o nowe, multimedialne możliwości. Aby uruchomić tryb Smart TV, wciśnij przycisk SOURCE na pilocie zdalnego sterowania lub na obudowie telewizora i wybierz źródło Smart TV. Na ekranie pojawi się pulpit Andrino TV. 1. Drzewo skrótów przewijalne menu zwierające kategorie treści oraz skróty do aplikacji. Aby przewinąć menu, kliknij i przeciągnij w górę lub w dół. Możesz także użyć przycisków strzałek. Start okno startowe zawierające banner informacyjny Ulubione skróty do ulubionych aplikacji Andrino Play aplikacja do obsługi VOD Andrino Play Video skróty do aplikacji związanych z treściami wideo Gry skróty do gier Muzyka skróty do aplikacji związanych z treściami audio Wszystkie skróty do wszystkich zainstalowanych w urządzeniu aplikacji. Google Play skrót do sklepu Google Play Ustawienia okno ustawień urządzenia 2. Okno treści okno zawierające skróty do aplikacji i inne treści zawarte w kategoriach. 3. Pasek statusu systemu Android przycisk, umożliwiający cofnięcie się do poprzedniego ekranu lub zamknięcie aplikacji przycisk umożliwiający chowanie klawiatury ekranowej 22

23 przycisk umożliwiający powrót do głównego ekranu przycisk umożliwia wyświetlenie listy uruchomionych aplikacji. Aby zamknąć uruchomioną aplikację, chwyć ją i przeciągnij w prawo. pasek informacyjny wyświetlający aktualną godzinę i ikony aktywnych usług oraz aplikacji. Po kliknięciu wysuwa się okno zawierające szczegółowe informacje na temat usług i aplikacji, datę i godzinę oraz dostęp do ustawień 4. Aby skonfigurować układ skrótów do aplikacji wystarczy przejść do kategorii Wszystkie, wybrać daną aplikację i przytrzymać na niej lewy przycisk myszy. Pojawi się menu kontekstowe. Uruchom uruchomienie aplikacji Utwórz skrót wyświetla okno wyboru kategorii, do której ma być skopiowany skrót do danej aplikacji. Usuń skrót możliwość usunięcia stworzonego skrótu. Anuluj zamknięcie okna 23

24 MENU USTAWIEŃ SMART TV Dostęp do menu ustawień Aby uzyskać dostęp do menu konfiguracyjnego, należy z drzewa skrótów wybrać opcję Ustawienia, lub kliknąć na ikonę Ustawienia w kategorii Wszystkie. Można także kliknąć na pasek informacyjny w prawym dolnym rogu ekranu i po rozwinięciu okna kliknąć w ikonę. Konfiguracja sieci bezprzewodowej Wi Fi Otwórz zakładkę Wi Fi i włącz obsługę sieci bezprzewodowych klikając na przycisk. Po kilku chwilach przycisk zmieni wygląd na i nastąpi wyszukiwanie dostępnych sieci bezprzewodowych. Po zakończeniu pojawi się lista odnalezionych sieci. Jeśli na liście brakuje sieci, możesz ponowić skanowanie wciskając przycisk SKANUJ w górnym prawym rogu ekranu, lub dodać własną sieć za pomocą przycisku DODAJ SIEĆ. przycisk ten umożliwia wyświetlenie zaawansowanych ustawień sieci bezprzewodowych oraz wyświetlenie informacji o Adresie IP oraz MAC urządzenia. 24

25 Aby połączyć się z wybraną siecią należy kliknąć na nią. Jeśli sieć nie jest zabezpieczona hasłem, urządzenie połączy się z nią natychmiastowo. W przeciwnym wypadku zostanie wyświetlone okno z prośbą o wpisanie hasła. Upewnij się, że poprawnie wpisano hasło i wciśnij przycisk Połącz. Odczekaj i upewnij się, że pod nazwą sieci pojawił się status Połączono. Dodatkowo w dolnym prawym rogu pojawi się ikona sieci Wi Fi przedstawiająca siłę sygnału. Aby rozłączyć się z siecią i nie dopuścić do ponownego automatycznego połączenia, wybierz kursorem aktywną sieć, a następnie wciśnij i przytrzymaj lewy przycisk myszy. Po chwili pojawi się menu kontekstowe, z którego wybierz opcję Zapomnij sieć. 25

26 Konfiguracja sieci przewodowej LAN Ethernet Upewnij się, że poprawnie podłączono kabel sieciowy do gniazda. Otwórz zakładkę Ethernet i włącz obsługę sieci przewodowej wciskając przycisk. Po chwili karta sieciowa zostanie włączona a przycisk zmieni wygląd na. Przejdź do Ethernet configuration aby dokonać ustawień sieci. Tryb automatycznej konfiguracji sieci Ethernet (DHCP) jest domyślnie włączony, jeśli chcesz skonfigurować połączenie ręcznie, zaznacz opcję Static IP. Umożliwi to edycję adresu IP, maski podsieci, adresów DNS oraz adresu bramy (dane te otrzymasz od swojego dostawcy łącza internetowego). 26

27 Konfiguracja urządzenia jako punktu dostępowego Jedną z funkcji telewizora jest praca jako punkt dostępowy (Access Point) z routerem Wi Fi. Umożliwia to skonfigurowanie sieci bezprzewodowej, z której korzystać mogą inne urządzenia (telewizor obsługuje do 8 takich urządzeń). Do poprawnego działania tej funkcji konieczne jest podłączenie urządzenia do sieci Internet poprzez złącze przewodowe LAN Ethernet. UWAGA! Działanie urządzenia w trybie punktu dostępowego wymaga znacznej mocy obliczeniowej. W związku z tym korzystanie z urządzenia w tym czasie może wiązać się ze spadkiem wydajności. Upewnij się, że poprawnie podłączono kabel sieciowy do gniazda LAN Ethernet i przejdź do menu ustawień. Wybierz opcję Więcej, a następnie przejdź do opcji Przenośny punkt dostępu. Uaktywnij tryb punktu dostępowego klikając na opcję Przenośny punkt Wi Fi. Po kilku chwilach opcja stanie się aktywna. Możesz skonfigurować swoją sieć klikając w opcję Skonfiguruj punkt Wi Fi. 27
