Oprawa X-tendolight zaprojektowana do Twoich potrzeb

Transkrypt

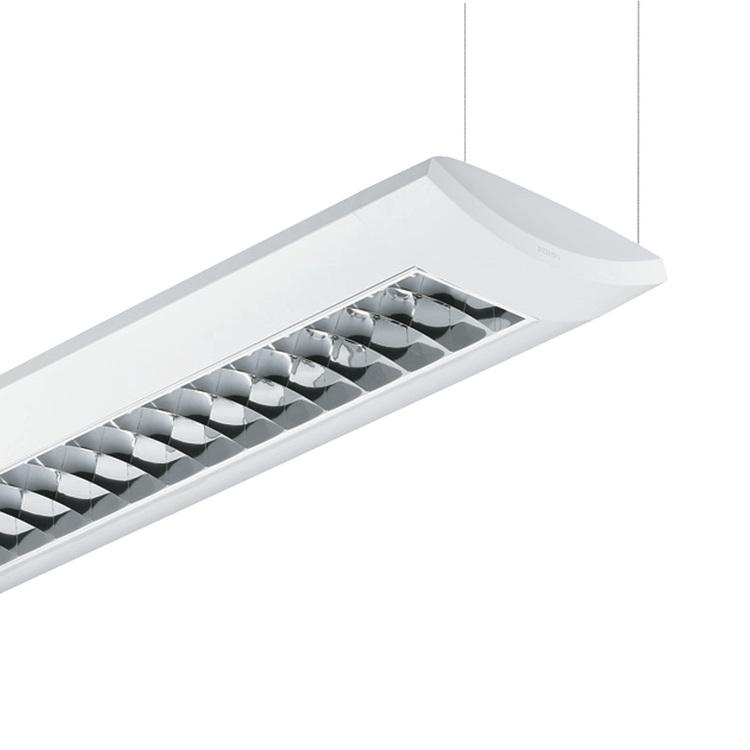

1 Oprawa X-tendolight zaprojektowana do Twoich potrzeb X-tendolight TPS498 TL5 Oprawa X-tendolight TPS498 TL5 to wysokiej sprawności oprawa zwieszakowa na 1 lub 2 świetlówki TL5 z bogatym wyborem optyk o wysokiej sprawności. Dostępne są wersje bezpośrednie i bezpośrednie/pośrednie. Oprawy mogą być montowane indywidualnie lub w konfiguracjach. Są dostępne również z wyborem stateczników i lamp, można dodać elementy dodatkowe, takie jak oświetlenie awaryjne, sterowanie oświetleniem, itp. Korzyści High-performance suspended luminaire for 1 or 2 fluorescent lamps with a wide range of optics for top-quality lighting performance Available in direct and indirect lighting versions Can be mounted individually or in configurations

2 X-tendolight TPS498 TL5 2 Cechy Suitable for suspended mounting for direct/indirect lighting 3D OLC lamellae, with excellent glare control, provides freedom in interior design The concave shapes of the lamellae provides excellent lighttechnical performance i.e. high efficiency and good uniformity. Housing made of 0.6 mm epoxy polyester powder coated extruded aluminium sheet Choice of optics in - D6 : High - gloss optic for all round glare and beam control.this makes this optic specially suited to areas with intensive monitor use. The high efficiency of this optic is realised via the side and end reflector's optimised geometry, and the registered, uniquely designed 3D cross lamellae, with a Fresnel structure on the lamellae saddle and a concaved Iowercontour.The high gloss OLC optic betters the glare recommendations of both the German DI N 5035/7 BAP 60, and the British (Ex-CIBSE Lighting Guide 3, Cat 2). Wniosek Representative offices Reception and public service areas General offices, schools Recreational areas (restaurants, cafeterias) Corridors and staircases Department stores, boutiques

3 X-tendolight TPS498 TL5 3 Specyfikacje Typ TPS498 (bezpośredni i bezpośredni / pośredni) Źródło światła Zawiera lampę Świetlówka: - 1 x lub 2* x MASTER TL5 / G5 / 28, 35, 49, 54, 80 W - *dwie lampy w jednej obudowie Tak (barwa lampy 451 (ActiViva Natural), 452 (ActiViva Active), 827, 830 lub 840) Nie Osprzęt Elektroniczny, V / Hz: - Inteligentny statecznik typu HFPi - Statecznik typu HFP - Statecznik typu HFD - Statecznik typu HFR Rozsył światła Optyka Bezpośredni (D) Bezpośredni / Pośredni (D/I) Optyka wysokopolerowana, o wysokim współczynniku odbicia, z odbłyśnikiem górnym (T C6-H) Optyka wysokopolerowana, o wysokim współczynniku odbicia (C6- H) Optyka wysokopolerowana, paraboliczna 50 (C6) Optyka polerowana, o wysokim współczynniku odbicia, z odbłyśnikiem górnym (T D6-H) Optyka polerowana, o wysokim współczynniku odbicia (D6-H) Optyka polerowana, paraboliczna (D6) Optyka matowa, o wysokim współczynniku odbicia, z odbłyśnikiem górnym (T M6-H) Optyka matowa, o wysokim współczynniku odbicia (M6-H) Optyka matowa, rastry paraboliczne, zamknięta (M6) Optyka matowa, rastry paraboliczne, asymetryczna (M6-A) Optyka matowa, paraboliczna, dwukierunkowa 30 (M6-BD30) Optyka matowa, paraboliczna, dwukierunkowa 45 (M6-BD45) Odbłyśnik matowy, żebrowane rastry skrzyżowane (M2) Odbłyśnik matowy, raster żebrowany, wiązka szeroka (M2-WB) Odbłyśnik matowy, raster żebrowany, asymetryczny (M2-A) Optyka matowa, rastry żebrowane, dwukierunkowa 30 (M2-BD30) Optyka matowa, rastry żebrowane, dwukierunkowa 45 (M2-BD45) Rastry z lamelek, płaskie rastry skrzyżowane (L1) Odbłyśnik z dekoracyjnymi zielonymi rastrami (M-DGN) Odbłyśnik asymetryczny (A) Klosz Połączenie Konfiguracja obudowy (dla konfiguracji liniowych) Dekoracyjny klosz opalizujący (OD) Szybkozłączka typu push-in, poza przedziałem lampy Element linii faza 1 (LF), do włączenia w linię Opcja Obudowa zamknięta (DC) Oświetlenie awaryjne: - 3 -godzinne (EL3), uchwyt lampy 14 W (E14) Sterowanie oświetleniem: - Sterownik światła dziennego Luxsense (LX) - Sterownik ActiLume (ACL) Zawiera bezpiecznik Euro (FU)

4 X-tendolight TPS498 TL5 4 Materiał Instalacja Folia ochronna (FL) chroniąca oprawę podczas montażu Przeciwwaga (CW) do wyważenia oprawy Obudowa: stal malowana proszkowo, biała lub srebrna (SI) Elementy narożne: ABS, białe lub srebrne Montaż indywidualny; w linii lub w konfiguracji, zwieszanie na różnych typach kompletów zwieszaków lub rurek Szybka regulacja dzięki urządzeniu zaciskającemu (Reutlinger) lub urządzeniu przykręcającemu Akcesoria Uwagi Zastosowania główne Komplety zwieszaków, łącznik, urządzenie obrotowe, zaślepki, przeciwwaga Dedykowane oprawy przeznaczone do montażu w liniach i w konfiguracjach (typy LE i LF) zawierają wszelkie części służące do łączenia i zawieszania oraz okablowanie przelotowe (wersje 1 i 3-fazowa) Biura, sklepy, miejsca rekreacyjne, budynki użyteczności publicznej Produkty powiązane X-tendolight TPS498 suspended luminaire with OLC semi-high-gloss high-quality aluminum optic with 3D lamellae (D6) or high-reflectance 3D lamellae (D6-H) and end caps (set of 2); needed with line feature luminaires (LF) only X-tendolight TPS498 suspended luminaire with OLC high-gloss high-quality aluminum optic with 3D lamellae (C6) or high-reflectance 3D lamellae (C6-H) and end caps (set of 2); needed with line feature luminaires (LF) only X-tendolight TPS498 suspended luminaire with OLC matt high-quality aluminum optic with 3D lamellae (M6) or highreflectance 3D lamellae (M6-H) and end caps (set of 2); needed with line feature luminaires (LF) only Rysunki techniczne TPS498 Product A (Min) A (Norm) A (Max) B (Min) B (Norm) B (Max) TPS498 1xTL5-49W/830 HFP C6 FL TPS498 1xTL5-49W/830 HFP D6 FL TPS498 2xTL5-28W/830 HFP D/I M6 EPG TPS498 2xTL5-28W/830 HFP D/I M

5 X-tendolight TPS498 TL5 5 Rysunki techniczne TPS498 2xTL5-49W/830 HFP C6 FL EPG TPS498 2xTL5-49W/830 HFP D/I M6 IPP Akcesoria ZPH301 US SI X-tendolight TCS398 luminaire with universal suspension set

6 X-tendolight TPS498 TL5 6 Dane fotometryczne TPS498 WH 1xTL5-49W HFP D6 TPS498 WH 1xTL5-49W HFP C6 TPS498 H1L WH 2xTL5-49W HFP C6 TPS498 H1L D/I WH 2xTL5-28W HFP M6 TPS498 WH 1xTL5-49W HFP C6 TPS498 WH 1xTL5-49W HFP D6 TPS498 H1L D/I WH 2xTL5-28W HFP M6 TPS498 H1L WH 2xTL5-49W HFP C6

7 X-tendolight TPS498 TL5 7 Porównaj tabeli Kod zamówienia Rodzina produktów Ilość źródeł światła Optyka Kod rodziny źródła światła Moc lampy Barwa światła lampy Kolor Oświetlenie awaryjne Napięcie Kod IP Osprzęt TPS498 1 D6 TL WH No IP20 HFP TPS498 1 C6 TL WH No IP20 HFP TPS498 2 C6 TL WH No IP20 HFP TPS498 2 M6 TL WH No IP20 HFP TPS498 2 M6 TL WH No IP20 HFP TPS498 2 M6 TL WH No IP20 HFP ZPH SI Porównaj tabeli Kod zamówienia Rodzina produktów Układ kompensacyjny Kombi Klasa ochrony Element systemu sterowania Górny odbłyśnik Znak bezpieczeństwa Test 850 C Klosz Wspólczynnik IK Oznaczenie CE ENEC TPS498 No K CLI No No F No No IK07 CE ENEC TPS498 No K CLI No No F No No IK07 CE ENEC TPS498 No K CLI No No F EPG No IK07 CE ENEC TPS498 No K CLI No No F EPG No IK07 CE ENEC TPS498 No K CLI No No F No No IK07 CE ENEC TPS498 No K CLI No No F No No IK07 CE ENEC ZPH Koninklijke Philips Electronics N.V. Wszelkie prawa zastrzeżone Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Koninklijke Philips Electronics N.V. lub odpowiednich podmiotów.
