Wykorzystanie analiz MES w badaniach prototypów obrabiarek

Wielkość: px
Rozpocząć pokaz od strony:

Download "Wykorzystanie analiz MES w badaniach prototypów obrabiarek"

Transkrypt

1 Wykorzystanie analiz MES w badaniach prototypów obrabiarek Gliwice, Konarskiego 18A, tel: ,

2 PLAN PREZENTACJI WPROWADZENIE CHARAKTERYSTYKA OBRABIAREK CIĘŻKICH BADANIA MODELOWE OBRABIAREK CIĘŻKICH OPTYMALIZACJA KORPUSÓW OBRABIARKOWYCH PODSUMOWANIE

3 WSPÓŁPRACA KATEDRY BUDOWY MASZYN Fabryka Obrabiarek RAFAMET Spółka Akcyjna Design Technologies International "D.T.I." Sp. z o.o. Centrum Badawczo-Konstrukcyjne Obrabiarek Sp. z o.o.

4 WPROWADZENIE CHARAKTERYSTYKA OBRABIAREK CIĘŻKICH

5 Wymiary gabarytowe obrabiarek ciężkich

6 Charakterystyka wybranych tokarek karuzelowych

7 Postać konstrukcyjna korpusów obrabiarek ciężkich

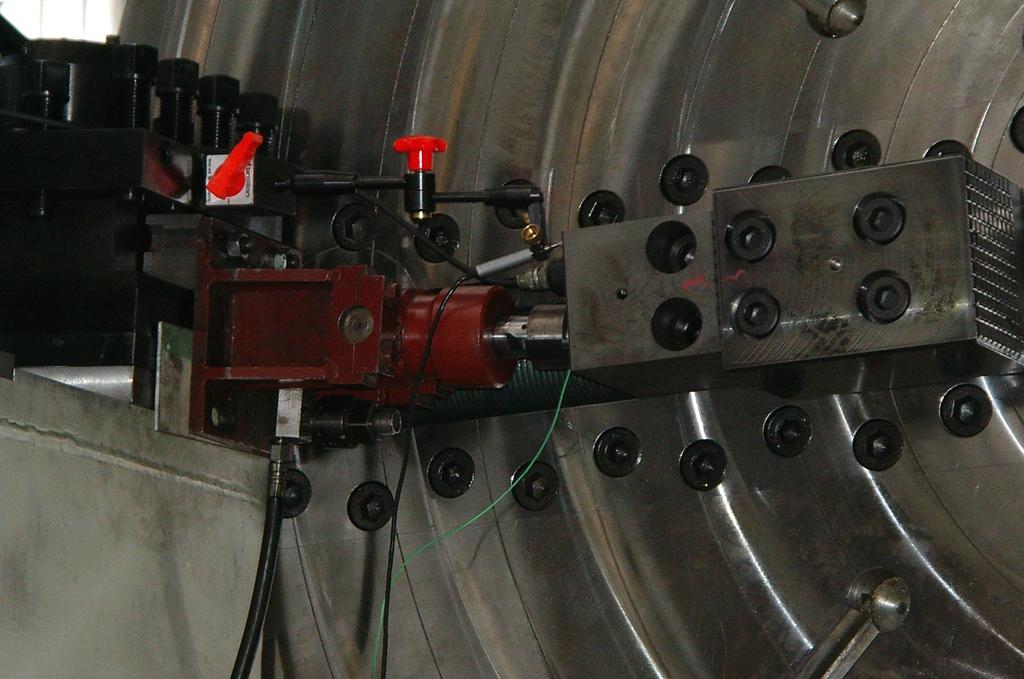

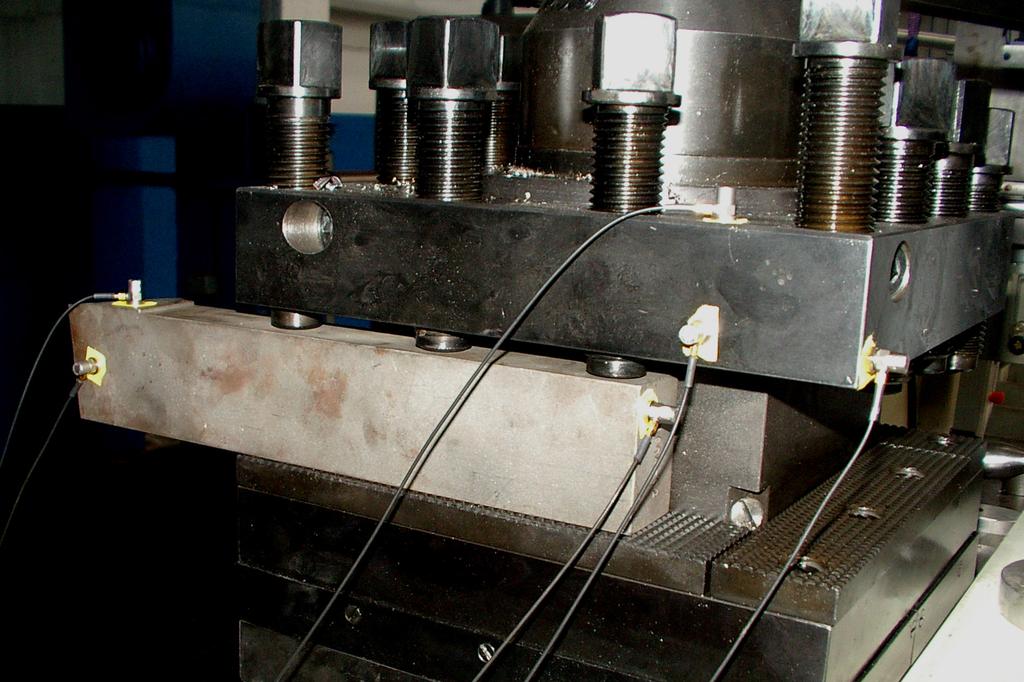

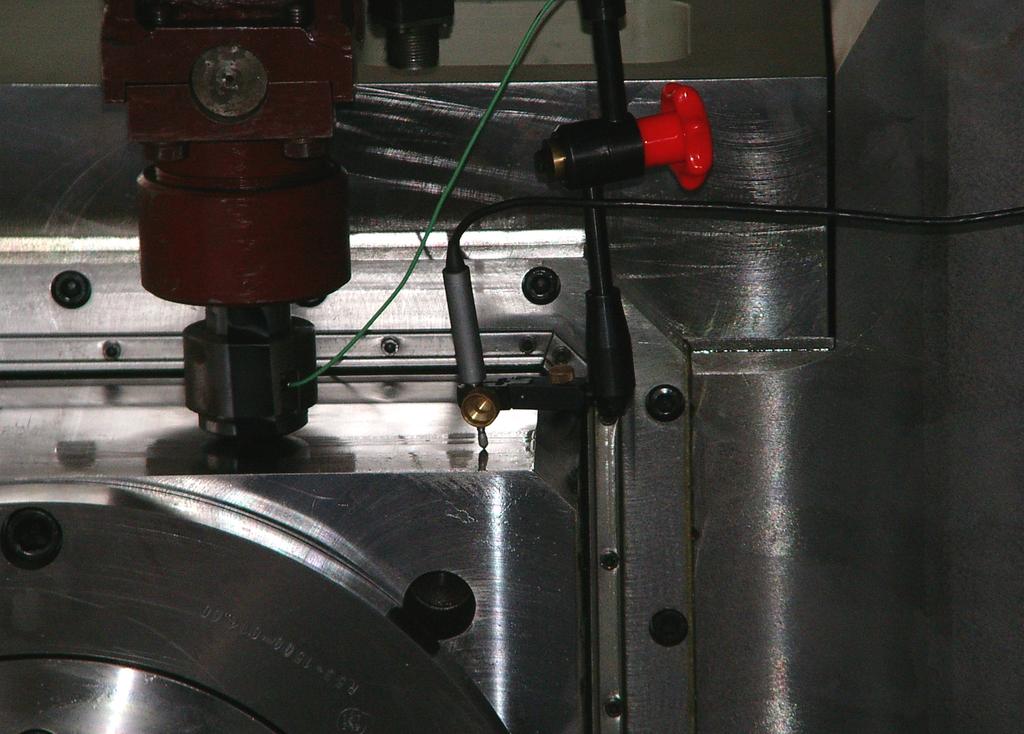

8 VIII Forum Inżynierskie Stowarzyszenia ProCAX Badania eksperymentalne obrabiarek ciężkich

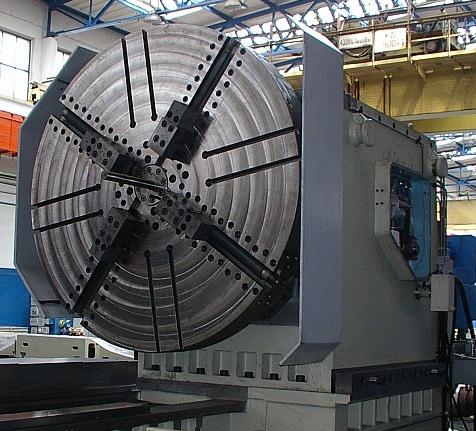

9 Obrabiarki specjalne wielkogabarytowa tokarka kłowa RAFAMET S.A Konik Łoże Suport poprzeczny Suport tokarsko-frezarski Wrzeciennik

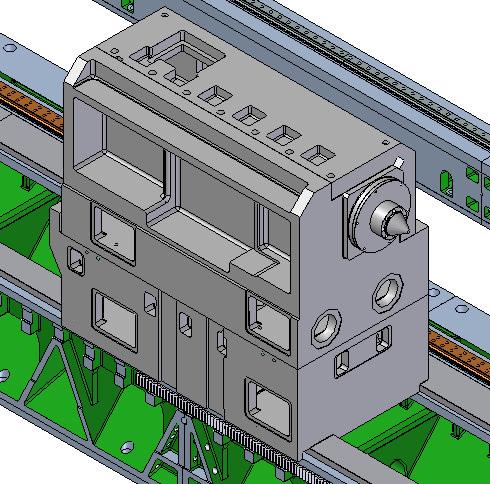

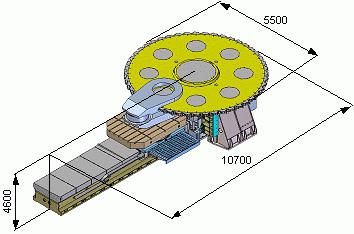

10 VIII Forum Inżynierskie Stowarzyszenia ProCAX Obrabiarki specjalne frezarka specjalna do wykorbień silników okrętowych RAFAMET S.A

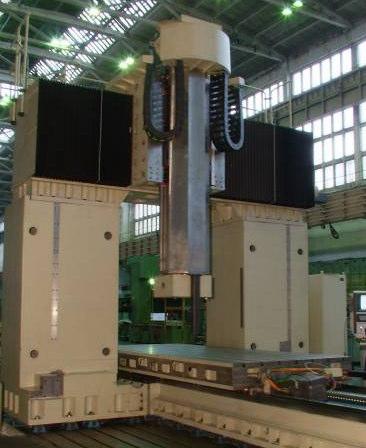

11 Obrabiarki specjalne frezarka bramowa do obróbki z dużymi prędkościami skrawania (High Speed Machining) RAFAMET S.A

12 Obróbka z dużymi prędkościami (High Speed Machining) Nowe problemy: wzrost sił bezwładności spowodowany zwiększeniem prędkości i przyspieszeń ruchów przestawczych i związane z tym problemy doboru serwonapędów ruchu posuwowego, wzrost temperatur podzespołów realizujących ruch główny i ruchy posuwowe, takich jak węzły łożyskowe i przekładnie śrubowo-toczne oraz towarzyszący temu wzrost odkształceń cieplnych, zwiększenie zakresu częstości rezonansowych, związane ze znacznie wyższymi parametrami obróbki i dużą sztywnością korpusów.

13 Obróbka z dużymi prędkościami (High Speed Machining) Obrabiarki HSM frezarka bramowa Dane techniczne HSM 180 Prędkość przesuwów ustawczych narzędzia i stołu Przyspieszenie osi narzędziowych, podczas rozruchu do prędkości ustawczej Przyspieszenie osi przesuwu stołu wraz z detalem, podczas rozruchu do prędkości ustawczej- zależnie od masy detalu Dokładność pozycjonowania osi maszyny, w całym zakresie przesuwu Wrzeciono narzędziowe o prędkości obrotowej narzędzia wymienne automatycznie, z chwytem HSK lub CAPTO Prześwit w bramie Obciążenie stołu ok mm/min ok. 5 m/s 2 od ok. 2,5 m/s 2 przy obciążeniu 25% do co najmniej 1 m/s 2 przy obciążeniu 75% ok. 10 µm obr/min 40 szerokość ok mm, wysokość ok mm ok dan

14 BADANIA MODELOWE OBRABIAREK CIĘŻKICH

15 Zakres zastosowania analiz MES dla obrabiarek: ocena sztywności statycznej ocena własności dynamicznych ocena rozkładu temperatury i odkształceń cieplnych

16 Analiza MES obrabiarki ciężkiej na przykładzie tokarki karuzelowej

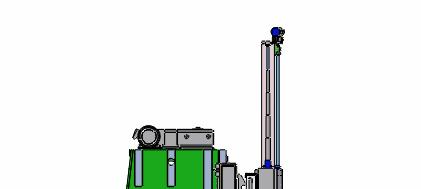

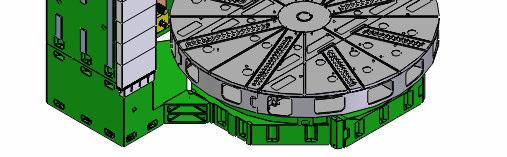

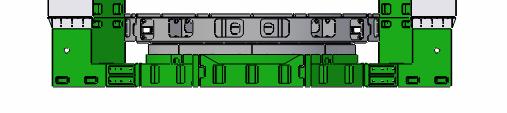

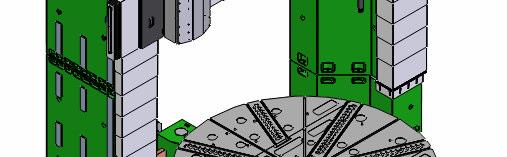

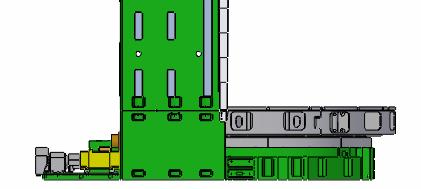

17 Tokarka karuzelowa KDC 700/800 belka suportowa suwaki belka wiążąca suporty stojaki stół RAFAMET S.A

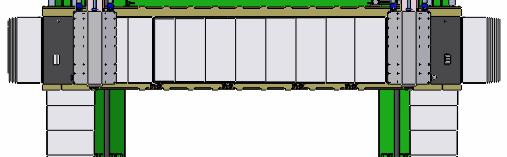

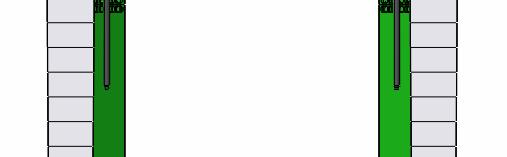

18 Analizowane podzespoły T X T XYZ T Y T XYZ T X T XYZ F T Y T YZ T XYZ T XYZ T XYZ T XYZ F T XYZ

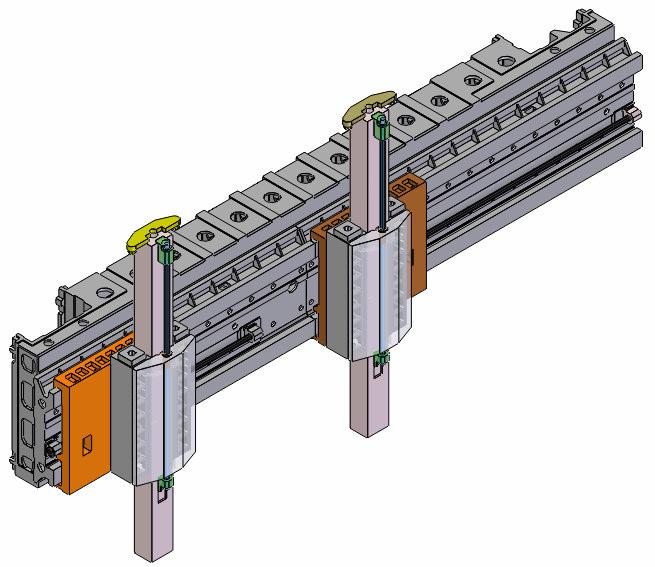

19 Różne położenia podzespołów

20 Różne warianty obciążenia F 1 F 2 F 3

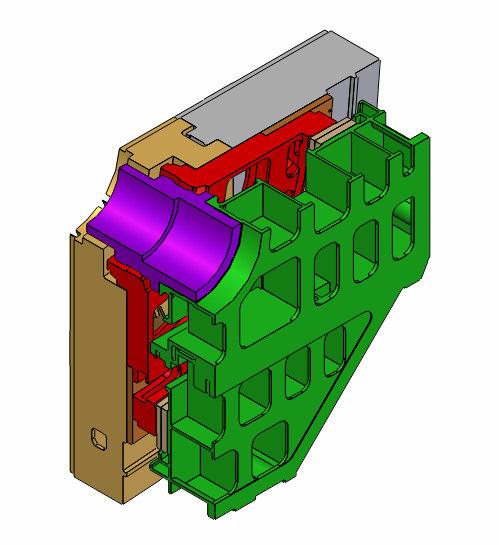

21 Model stołu

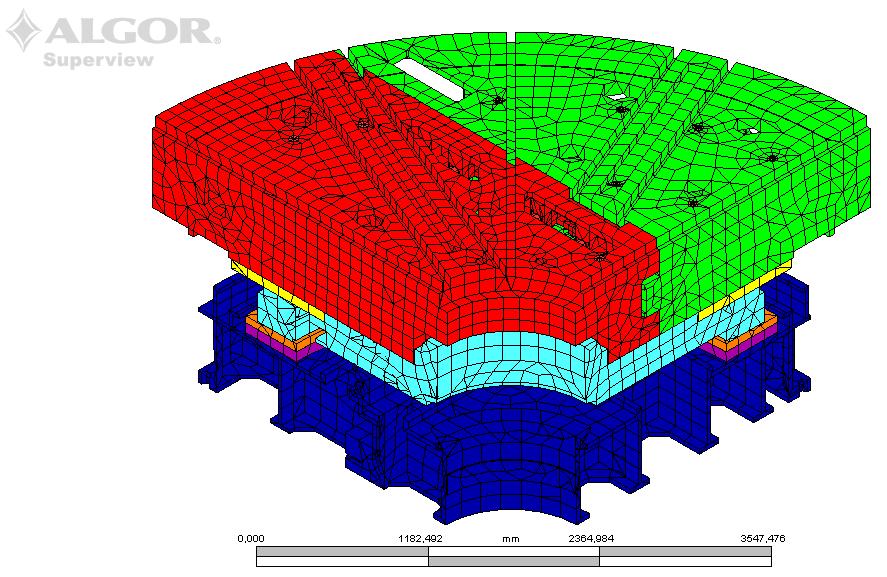

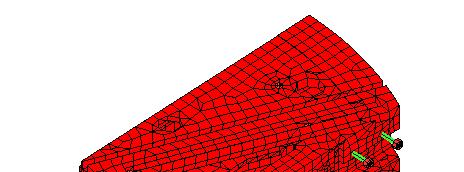

22 Dyskretny model stołu śruby mocujące

23 Podzespoły obrabiarek istotne z punktu widzenia dokładności prowadzonych analiz

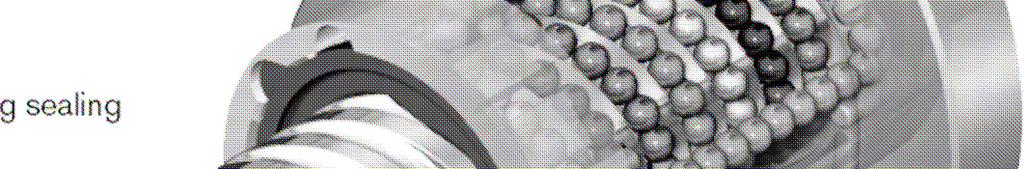

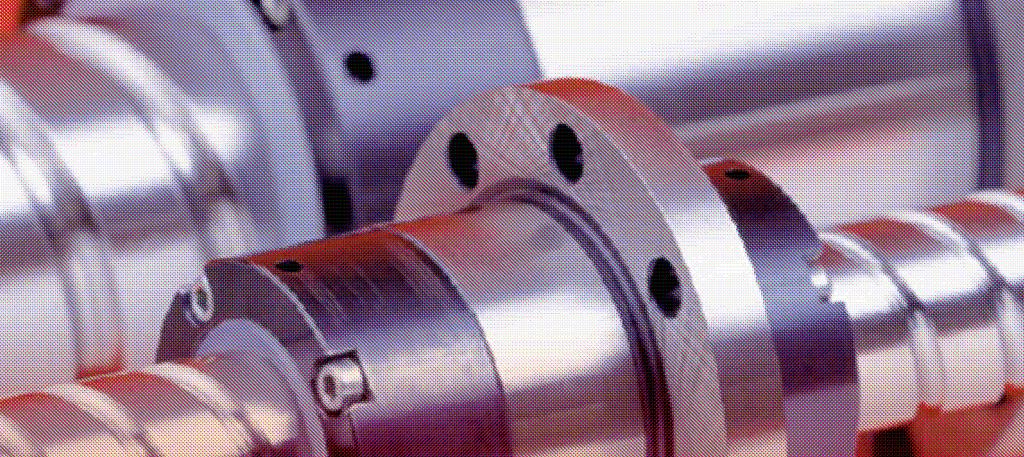

24 Przekładnie śrubowo-toczne

25 Prowadnice toczne

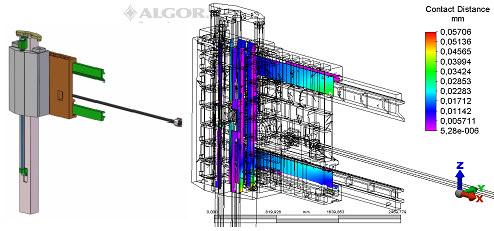

26 Prowadnice ślizgowe

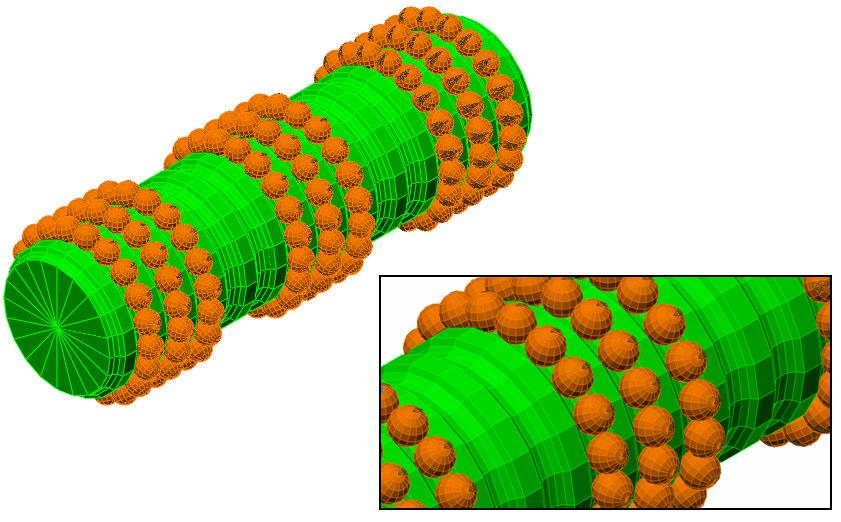

27 Uproszczenia modelowe

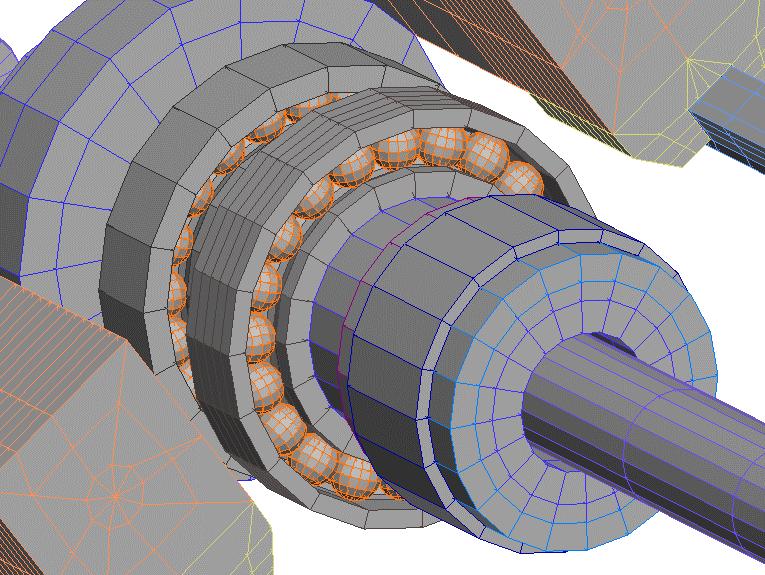

28 Uproszczenia modelowe

29 Uproszczenia modelowe Przemieszczenie [um] OBCIĄŻENIE DOCISKAJĄCE Siła [kn]

30 Przykładowe wyniki analiz MES tokarki karuzelowej

31 Wyniki analizy naprężeń

32 Wyniki analizy przemieszczeń

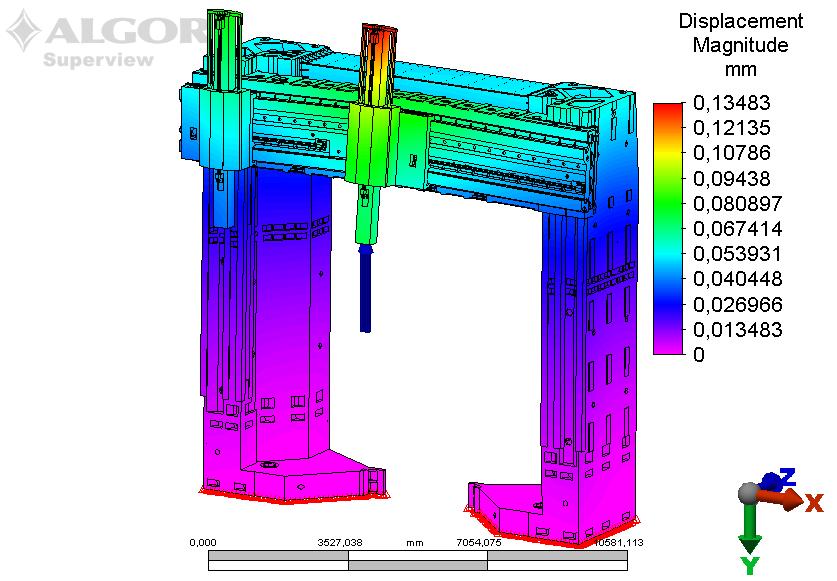

33 Wyniki analizy przemieszczeń j i = P f i i gdzie: j i wskaźnik sztywności statycznej na kierunku i, N/µm P i siła obciążająca na kierunku i, N f i przemieszczenie mierzone na kierunku i, µm

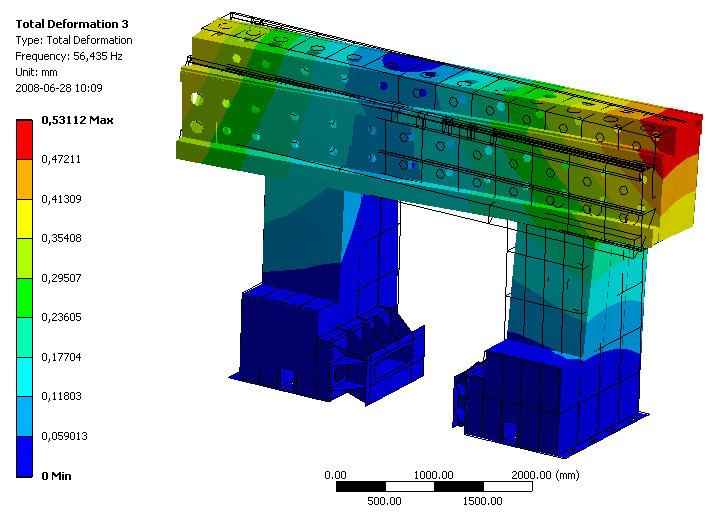

34 Wyniki analizy drgań 40 częstość drgań własnych, Hz pos tać drgań włas nych Suw aki w ys unięte położenie 1 Suw aki w ys unięte położenie 2 Suw aki w s unięte położenie 1 Suw aki w s unięte położenie 2

35 OPTYMALIZACJA KORPUSÓW OBRABIARKOWYCH

36 Optymalizacja korpusów obrabiarkowych Wymagania stawiane korpusom obrabiarkowym: duża sztywność statyczna i dynamiczna, dobrą zdolność tłumienia drgań, minimalne odkształcenia termiczne i ich symetryczność, mała masa korpusów ruchomych.

37 Optymalizacja korpusów obrabiarkowych Materiały stosowane do produkcji korpusów obrabiarkowych: żeliwo szare (korpusy konstrukcji nośnych, łóż i belek suportowych) stal (suwaki, częściowo suporty), materiały kompozytowe i polimerobeton (korpusy obrabiarek precyzyjnych i średniej wielkości).

38 Przykłady optymalizacji korpusów obrabiarkowych

39 ANALIZA STATYCZNA I DYNAMICZNA CENTRUM FREZARSKIEGO FB 125N "D.T.I." Sp. z o.o.

40 WYBRANE DO BADAŃ POZYCJE CENTRUM FREZARSKIEGO a) b) c) d)

41 ZESTAWIENIE WYNIKÓW SZTYWNOŚCI STATYCZNEJ CENTRUM FREZARSKIEGO sztywność statyczna, N/um 800,0 700,0 600,0 500,0 400,0 300,0 200,0 100,0 położenie 1 położenie 2 położenie 3 położenie 4 0,0 X Y Z kie rune k

42 ZESTAWIENIE CZĘSTOŚCI DRGAŃ WŁASNYCH CENTRUM FREZARSKIEGO 60 częstość drgań własnych, Hz położe nie 1 położe nie 2 położe nie 3 położe nie pos tać

43 VIII Forum Inżynierskie Stowarzyszenia ProCAX model oryginalny konstrukcji nośnej model z poszerzonym stojakiem na kierunku X model z poszerzonym stojakiem na kierunku X i Y model oryginalny z grubością ścianek stojaka 50mm f1= 25,7 Hz f2= 34,0 Hz f3= 34,8 Hz f1= 34,4 Hz f2= 36,0 Hz f3= 41,3 Hz f1= 38,1 Hz f2= 43,6 Hz f3= 47,9 Hz f1= 30,7 Hz f2= 39,4 Hz f3= 41,2 Hz f1= 45,8 Hz f2= 51,4 Hz f3= 56,4 Hz model z poszerzonym stojakiem na kierunku X i Y i grubością ścianek stojaka 50mm

44 MODYFIKACJA KONSTRUKCJI STOJAKÓW CENTRUM FREZARSKIEGO

45 rozwiązanie konstrukcyjne rozwiązanie konstrukcyjne konstrukcja oryginalna konstrukcja oryginalna rozw iązanie kons trukcyjne konstrukcja oryginalna zwiększona grubością ścianek stojaka zwiększona grubość ścianek stojaków zwiększona grubość ścianek stojaków zwiększona szerokość stojaków zwiększona szerokość stojaków zwiększone wymiary wymiary przekrojów stojaków zwiększone wymiary przekroju stojaków zwiększone wymiary zwiększone wymiary przekroju stojaków i grubości zwiększone wymiary i grubości ścianek przekrojów i grubości stojaków ścianek stojaków wzmocnienie stalowymi wspornikami wspornikami wzmocnienie stalowymi wspornikami wzmocnienie wspornikami i wypełnienie betonem wzmocnienie stalowymi wzmocnienie stalowymi wspornikami i wypełnienie wspornikami betonem i wypełnienie betonem pierwsza częstość drgań własnych, Hz pierws za częs tość drgań włas nych, Hz VIII Forum Inżynierskie Stowarzyszenia ProCAX

46 "D.T.I." Sp. z o.o.

47 Centrum frezarskie z przesuwnym stojakiem CBKO Sp. z o.o.

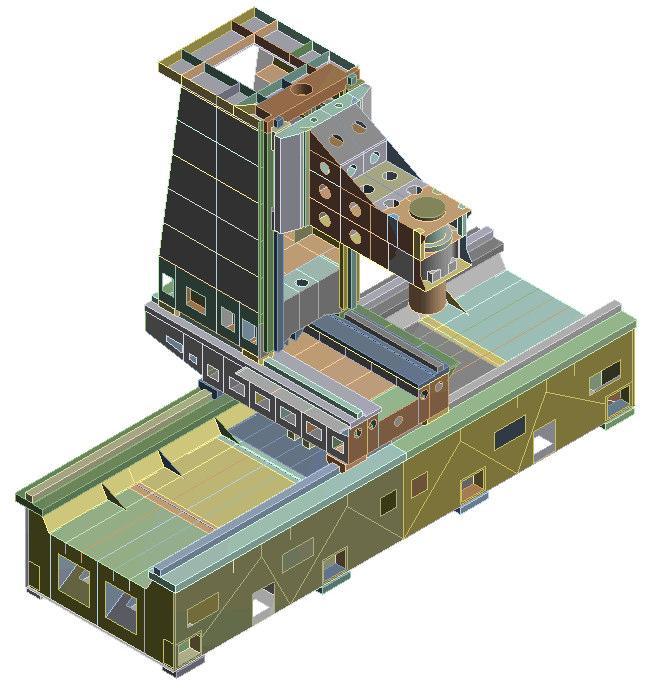

48

49 wskaźnik sztywności statycznej, N/um wskaźnik sztywności statycznej, N/µm położenie różnica, % wersja przed optymalizacją CBKO 1 wersja po optymalizacji CBKO 2 różnica,

50 pierwsza częstość drgań własnych częstoś,, Hz postać postać różnica, % wersja przed optymalizacją CBKO 1 wersja po optymalizacji CBKO 2 różnica,

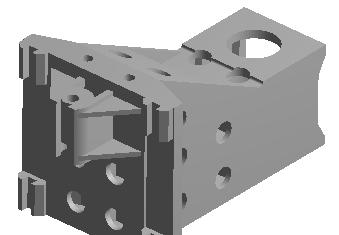

51 Optymalizacja kształtu wrzeciennika centrum frezarskiego

52 Optymalizacja kształtu wrzeciennika centrum frezarskiego Postać korpusu Zaproponowana przez konstruktora Wynik optymalizacji kształtu / * Wskaźnik sztywności statycznej, N/um Masa korpusu, kg 372,7 313,1 / -16,0 na kierunku X 485,4 871,7 / 79,6 na kierunku Y 138,2 189,3 / 37,0 na kierunku Z 222,6 394,6 / 77,3 / * - oznacza zmianę w stosunku do modelu zaproponowanego przez konstruktora, % "-" - oznacza zmniejszenie wartości w stosunku do modelu zaproponowanego przez konstruktora, %

53 Optymalizacja parametryczna suwaka frezarki bramowej ściana boczna żebra D ściana wewnętrzna ściany zewnętrzne ściana boczna

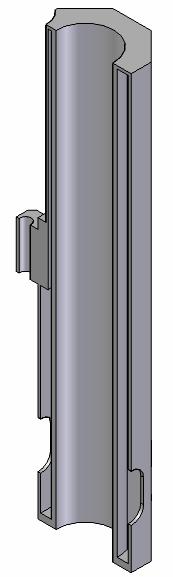

54 Optymalizacja parametryczna suwaka frezarki bramowej Nazwa parametru wejściowego Zakres zmian parametrów wejściowych Zakres zmian parametru Sposób zmiany parametru Wartość zaproponowana przez konstruktora Grubość ściany bocznej, mm 50; 60 dyskretny 50 Grubość żebra, mm 10; 15; 20 dyskretny 20 Grubość żebra bocznego, mm 10; 15; 20 dyskretny 20 Grubość ścianek zewnętrznych, mm 20; 25; 30; 35 dyskretny 20 Grubość ścianki wewnętrznej, mm 15; 20; 25 dyskretny 30 Średnica D, mm ciągły 427

55 Optymalizacja parametryczna suwaka frezarki bramowej Wyniki optymalizacji parametrycznej suwaka Nazwa Model 1 Model 2 Grubość ściany bocznej, mm Grubość żebra, mm Grubość żebra bocznego, mm Grubość ścianek zewnętrznych, mm Grubość ścianki wewnętrznej, mm Średnica D, mm 428,09 370,64 Masa, kg 3037,4 2789,8 Przemieszczenie maksymalne punktu P na kierunku X, 27,2 30,6 Przemieszczenie maksymalne punktu P na kierunku Y, 15,3 16,5

56 Optymalizacja parametryczna suwaka frezarki bramowej Wartości parametrów wyjściowych oraz uzyskane w wyniku optymalizacji zmiany w odniesieniu do postaci konstrukcyjnej i wymiarów zaproponowanych przez konstruktora Model Masa, kg Redukcja masy, % Wskaźnik sztywności statycznej, N/µm Zmiana wskaźnika sztywności statycznej, % kierunek X kierunek Y kierunek X kierunek Y model zaproponowany przez konstruktora 3098, ,5 625, Model ,4-2,0 367,6 653,6 +15,8 +4,6 Model ,8-10,0 326,8 606,1 +2,9-3,0 znak: + - oznacza wzrost danej wielkości znak - - oznacza zmniejszenie danej wielkości

57 PODSUMOWANIE

58 PODSUMOWANIE W przypadku obrabiarek ciężkich badania modelowe wydają się być jedyną drogą oceny konstrukcji na etapie projektowania. Wiedza doświadczonego konstruktora jest niezbędna, ale niewystarczająca do tworzenia nowych, innowacyjnych konstrukcji obrabiarkowych. Powinna zostać wsparta symulacjami prowadzonymi z wykorzystaniem metod numerycznych, takich jak np. Metoda Elementów Skończonych. VIII Forum Inżynierskie Stowarzyszenia ProCAX Zakłada się, iż kierunkiem rozwoju obrabiarek ciężkich na najbliższe lata będzie optymalizacja korpusów. Wiedza konstruktora-eksperta wymagać będzie wsparcia na drodze analiz MES. Tworzenie optymalnych konstrukcji korpusów wymaga zastosowania specjalnego, przeznaczonego do tego celu oprogramowania.

59 DZIĘKUJĘ ZA UWAGĘ

60 Wykorzystanie analiz MES w badaniach prototypów obrabiarek Gliwice, Konarskiego 18A, tel: ,
