Star 06 Instrukcja. Podstawowe informacje o produkcie

Transkrypt

1 Star 06 Instrukcja I. Podstawowe informacje o produkcie 1. USB port 2. Dioda status urządzenia a. Białe, mrugające: Piórko jest w zasięgu, lecz nie dotyka obszaru aktywnego. b. Białe, stałe: Piórko dotyka aktywnego obszaru. c. Brak: Piórko jest poza zasięgiem. 3. Dioda połaczenia bezprzewodowego

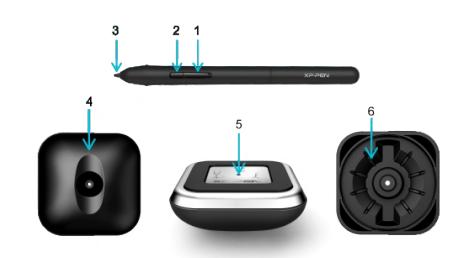

2 a. Zielone: Tablet jest połączony z komputerem bezprzewodowo. b. Brak: Tablet nie jest podłączony bezprzewodowo. 4. Dioda stanu baterii a. Czerwona, mrugająca: bateria jest słaba. b. Niebieska: Tablet jest podłączony do komputera kablem USB. Bateria jest ładowana. c. Zielona: Bateria jest w pełni naładowana. d. Brak: Tablet nie jest podłączony kablem USB a bateria jest naładowana. 5. Klawisze ekspresowe. 6. Pokrętło. 7. Aktywny obszar. 8. Włącznik tabletu. 9. Bateria. 10. Adapter USB. 11. Pokrywa baterii. II. Piórko 1. Przycisk 2 2. Przycisk 1 3. Wkład piórka 4. Podstawka piórka (Góra)

3 5. Narzędzie do wymiany wkładów piórka. 6. Zamienne wkłady do piórka (8szt). UWAGA 1.Funkcje przycisków mogą być zmieniane w ustawieniach sterownika. 2.Piórko nie wymaga baterii ani ładowania. III. Wymiana wkładów piórka 1. Odwróć podstawkę i włóż końcówkę piórka w otwór. Lekko pochyl piórko aby końcówka się zakleszczyła. Pociągnij delikatnie piórko aby końcówka pozostała w podstawce.

4 2. Przekręć podstawkę piórka zgodnie z ruchem wskazówek zegara aby otworzyć podstawkę. 3. Wyjmij jeden wkład z podstawki

5 4. Wciśnij wkład do piórka wąską końcówką. IV. Podłączenie Star 06 Bezprzewodowe 1. Z wyłączonym tabletem, włóż dołączony adapter USB do komputera 2. Umieśc tablet w zasięgu adapteru. 3. Przyciśnij i trzymaj klawisz K1 podczas włączania tabletu aby go aktywować 4. Świecąca zielona dioda połączenia bezprzewodowego (3) informuje o powodzeniu. Jeśli się nie świeci proszę powtórzyć kroki 1-3

6 Przewodowe 1. Podłącz tablet kablet USB do komputera. 2. Włącz tablet (8) Uśpienie Po 30 minutowej bezczynności tablet przejdzie w stan uśpienia. Mozna go wybudzić poprzez: Kliknięcie jakiegokolwiek przycisku lub Wyłączyć i ponownie włączyć tablet (8)

7 V. Instalacja sterowników Wspierane systemy operacyjne Windows 10, 8 lub 7 Mac OS X 10.8 i wyższe UWAGA 1. Wyłącz tymczasowo antywirus I firewall i zamknij wszystkie zbędne aplikacje przed instalacją. Niektóre aplikacje (np. OneDrive, Dropbox mogą powodować problemy z instalacją sterowników). W systemie Windows sprawdź tackę systemową i zamknij niepotrzenbe aplikacje. 2. Odinstaluj jakiekolwiek sterowniki innych tabletów przed rozpoczęciem instalacji Star 06. Inne sterowniki mogą wchodzić w konflikt ze sterownikami Star 06 i powodować problemy z poprawną instalacją. 3. Możesz zainstalować sterowniki z dołaczonego pendrive a lub pobrać najnowsze z naszej strony: Po pobraniu należy rozpakować sterowniki gdyż są skompresowane do pliku.zip a następnie kliknąć dwukrotnie install.exe lub PenTablet.pkg Windows 1. Podłącz tablet do komputera za pomocą kabla USB. 2. Włóż pendrive a do portu USB komputera I zainstaluj sterowniki klikając setup.exe lub install.exe 3. Po poprawnej instalacji pojawi się ikona ( ) sterownika w tacce systemowej. Jeśli się nie pojawiła odinstaluj sterownik, wyłącz I włącz ponownie komputer i powtórz krok 2. Mac 1. Podłącz tablet do komputera za pomocą kabla USB. 2. Otwórz Finder, otwórz folder pendrive a. Otwórz folder Mac Driver, uruchom plik.pkg

8 VI. Przyciski Notes: 1. Przyciski ekspresowe Star 06 są zaprojektowane do pracy z układem angielskim klawiatury. Może się zdarzyć że nie będą poprawnie działać. 2. Domyślnie przyciski ekspresowe są zmapowane ze standardowymi skrótami Photoshop a lecz funkcje przycisków mogą być zmieniane w ustawieniach sterownika w celu spersonalizowania ich. Windows UI 1.Przyciski piórka Można przypisać różne funkcje do przycisków piórka poprzez Function Key w ustawieniach. 2. Czułość nacisku Lżejsza czułość oznacza, że poziom nacisku wzrośnie przy mniejszym obciążeniu fizycznym. 3. Mouse Mode Absolute (Pen) Mode: Standard tablet mode; Każdy punkt tabletu odpowiada punktowi ekreanu. Relative (Mouse) Mode: Aktywny obszar tabletu nie odpowiada dokładnie ekranowi. Piórko działa jak myszka komputerowa.

9 4. Current Screen Star 06 może współpracować z jednym lub dwoma monitorami. Wymiary aktywnego obszaru na ekranie mogą być tutaj zmieniane. 5. Right & Left Hand Mode Star 06 jest domyślnie ustawiony dla osób prawo-ręcznych. Przy zmianie na lewo-ręczny tryb należy obrócić tablet o 180 stopni tak aby przyciski ekspresowe znajdowały sie po przeciwległej stronie. 6. Windows Ink Zaznaczenie tej opcji umożliwia korzystanie z Windows Ink. 7. Express Keys Użyj Function Key aby przypisać działania do przycisków piórka.

10 Mac UI 1.Pen Tutaj możliwe jest przypisanie funkcji do przycisków piórka, sprawdzić ustawinia wykrywania poziomów nacisku. Kliknij Default Button Setting aby przywrócić wartości fabryczne. 2. Monitor Tutaj możesz skonfigurować tablet do użytku z jednym, dwoma lub wieloma monitorami a także w uzyciu tyko części ekranu. 3. Tablet Area Ustaw obszar aktywny tabletu na ekranie. Full Monitor automatycznie wybiera największy możliwy obszar pracy. Screen Ratio dopasowuje obszar ekranu do rozdzielczości monitora. Star 06 jest domyślnie ustawiony dla osób prawo-ręcznych. Przy zmianie na lewo-ręczny tryb należy obrócić tablet o 180 stopni tak aby przyciski ekspresowe znajdowały sie po przeciwległej stronie. Absolute and Relative Modes Aktywny obszar tabletu nie odpowiada dokładnie ekranowi. Piórko działa jak myszka komputerowa. 4. Express Keys Tutaj można przypisać funkcje do klawiszy ekspresowych. Kliknij Reset Customer Defined aby przywrócić ustawienia fabryczne. Kliknij Slide Function Defined (Multi-select) aby dodać/usunąć funkcje z klawiszy K1-K6. 5. About Wyświetla obecną wersję sterownika.

11 VII.Deinstalacja sterownika Windows Istnieją 3 sposoby na odinstalowanie sterownika: 1. W menu Start, otwórz Ustawienia >>> Aplikacje. Znajdź Pentablet I kliknij Odinstaluj. Podążaj za instrukcjami na ekranie. 2. Kliknij Start, przewiń w dół do folderu XPPEN Technology. Kliknij Odinstaluj. 3. Kliknij instalator sterownika i wybierz Remove. Mac Otwórz [Finder] [Application] [Pen Tablet], następnie kliknij Uninstall Pen Tablet I podążaj za instrukcjami na ekranie.
