DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO

Transkrypt

1 GEOLIT s.c. Tatiana Szczuczko, Tadeusz Szczuczko biuro: Toruń, ul. Iwanowskiej 10d siedziba: Cierpice, ul. Dobra 43 tel. (056) kom NIP REGON DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim Inwestor: Gmina Miejska Nowe Miasto Lubawskie ul. Rynek Nowe Miasto Lubawskie Zamawiający: Zakład Usług DAN Iława, ul. Kopernika 4c/22 Opracowali: Kierownik: mgr inż. Tadeusz Szczuczko upr. geol. nr VII-1310, V mgr Michał Głowacki upr. geol. nr XI-050/POM... mgr Szymon Skowroński upr. geol. nr XI-072/POM Toruń, kwiecień 2013 r. mgr inż. Tatiana Szczuczko

2 2 SPIS TREŚCI SPIS TREŚCI... 2 I. WSTĘP... 3 II. ZAKRES PRAC Prace geodezyjne Prace polowe Badania laboratoryjne Prace kameralne... 4 III. BUDOWA GEOLOGICZNA I WARUNKI WODNE... 4 IV. CHARAKTERYSTYKA GEOTECHNICZNA GRUNTÓW... 5 V. WNIOSKI... 6 Załączniki: 1. Mapa dokumentacyjna 2. Objaśnienia symboli i znaków 3. Przekroje geotechniczne 4. Wyniki badań sondą dynamiczną DPL 5. Wyprowadzone wartości danych geotechnicznych 6. Analizy granulometryczne 7. Analiza zawartości materii organicznej Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim

3 3 I. WSTĘP Niniejszą dokumentację opracowano na podstawie: - zlecenia Zamawiającego, - Rozporządzenia MTiGM z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich sytuowanie (Dz.U. Nr 43, poz. 430), - Rozporządzenia MTBiGM z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463), - Instrukcji badań podłoża gruntowego budowli drogowych i mostowych, wyd. IBDiM, cz. I i II, Warszawa 1998, - PN-EN : Eurokod 7: Projektowanie geotechniczne Część 2: Rozpoznanie i badanie podłoża gruntowego, - Polskich Norm: PN-81/B-03020, PN-86/B-02480, PN-88/B-04481, PN-S-02205:1998, PN-B-02479:1998, PN-B-02481:1998, PN-B-04452:2002, PN-EN ISO :2005. Celem niniejszych badań jest rozpoznanie warunków gruntowo-wodnych w rejonie projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim, pow. nowomiejski, woj. warmińsko-mazurskie. W ramach inwestycji planuje się przebudowę nawierzchni ww. dróg na odcinku o łącznej długość ok. 650 m. Przedmiotową inwestycję zaleca się zaliczyć się do I kategorii geotechnicznej. Teren badań stanowią dwie ulice znajdujące się w staromiejskiej części Nowego Miasta Lubawskiego, zlokalizowane na prawym brzegu rzeki Drwęcy. Ulica Działyńskich w zachodniej części terenu badań krzyżuje się z drogą krajową nr 15 i biegnie na południowy-wschód, natomiast ul. Kazimierza Wielkiego posiada orientację NNE-SSW i przebiega od ul. Działyńskich w kierunku Starego Rynku. W okolicy dominują zabudowania o charakterze mieszkalno-usługowym oraz pojedyncze obiekty użyteczności publicznej. Około 150 m na wschód od terenu badań przepływa rzeka Drwęca. Przedmiotowe ulice, objęte projektem przebudowy, posiadają obecnie nawierzchnie asfaltowe. Drogi i chodniki uzbrojone są w gęstą sieć podziemnej infrastruktury technicznej w postaci wodociągu, kanalizacji sanitarnej i deszczowej oraz przewodów energetycznych i teletechnicznych. II. ZAKRES PRAC 1. Prace geodezyjne Otwory badawcze wytyczono metodą domiarów prostokątnych w nawiązaniu do istniejących w terenie charakterystycznych szczegółów wg mapy syt.-wys. w skali 1:500. Rzędne terenu przy otworach badawczych określono z mapy syt.-wys. Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim

4 4 2. Prace polowe W ramach prac polowych w dniu 24 kwietnia 2013 r. wykonano 3 otwory badawcze o średnicy 88 mm metodą mechaniczno-obrotową oraz 2 otwory o średnicy 70 mm metodą okrętną. Otwory badawcze wykonano do głębokości 2,5-3,0 m, a ich łączny metraż wyniósł 14,0 mb. Wykonano również 1 badanie gruntów piaszczystych sondą dynamiczną lekką DPL. Wiercenia metodą mechaniczno-obrotową wykonano wiertnicą pionową typu LWP-16S produkcji Wamet zamontowaną na samochodzie terenowym, natomiast wiercenia metodą okrętną wykonano przy wykorzystaniu świdra ręcznego (zestawu Eijkelkamp). Sondowania dynamiczne wykonano sondą DPL zgodnie z procedurami i wytycznymi PN-B-04452:2002. W czasie wierceń prowadzono obserwacje i pomiary zwierciadła wody gruntowej. Badaniom makroskopowym poddano urobek z każdej warstwy litologicznej nie rzadziej niż co 1 mb wiercenia. W toku badań określono rodzaj gruntu, domieszki lub przewarstwienia, barwę, wilgotność i stan. Po zakończeniu wierceń otwory zasypano urobkiem. 3. Badania laboratoryjne Do badań laboratoryjnych pobrano 2 próby gruntów niespoistych o naturalnym uziarnieniu (NU), na których wykonano przesiewy metodą sitową w celu określenia składu granulometrycznego, współczynników filtracji k i wskaźników różnoziarnistości U. Dodatkowo pobrano 1 reprezentatywną próbę gruntów nasypowych z utworów przypowierzchniowych w celu określenia procentowej zawartości materii organicznej I om. Wyniki badań laboratoryjnych przedstawiono na zał. nr 6 i Prace kameralne Objęły one analizę wyników badań polowych i laboratoryjnych oraz graficzne i tekstowe opracowanie dokumentacji. III. BUDOWA GEOLOGICZNA I WARUNKI WODNE Teren badań położony jest na obszarze mezoregionu Dolina Drwęcy wchodzącego w skład makroregionu Pojezierze Chełmińsko-Dobrzyńskie. Analizowane ulice znajdują się na prawym brzegu rzeki Drwęcy, która na tym odcinku swego biegu silnie meandruje. Powierzchnia terenu badań posiada tendencje do obniżania się w kierunku rzeki Drwęcy, a rzędne terenu w rejonie otworów badawczych zawierają się w przedziale 84,9-88,6 m npm. Do głębokości rozpoznanej wierceniami występują grunty czwartorzędowe: holoceńskie i plejstoceńskie. Holocen Grunty holoceńskie na terenie badań wykształcone są w postaci nasypów niebudowlanych. W trakcie prowadzenia prac polowych grunty te stwierdzono we wszystkich otworach badawczych. Nasypy tworzą piaski średnie próchniczne, piaski próchniczne, piaski średnie i piaski drobne Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim

5 5 lokalnie z domieszkami gruzu. Stwierdzona miąższość nasypów niebudowlanych jest zmienna i zawiera się w przedziale 0,3 2,5 m. Z uwagi na gęstą sieć podziemnej infrastruktury technicznej zakłada się możliwość wystąpienia warstw nasypów o miąższości innej niż stwierdzona niniejszymi badaniami. Określona na podstawie badań laboratoryjnych zawartość materii organicznej tych gruntów wynosi I om =3,34 %. Plejstocen Plejstocen reprezentowany jest przez niespoiste grunty rzeczne. Wykształcone są one w postaci piasków drobnych, pylastych i średnich lokalnie z domieszkami żwiru. Grunty te występują pod przykryciem nasypów niebudowlanych i do głębokości rozpoznanej wierceniami nie osiągnięto ich spągu. Są to grunty przepuszczalne, niewysadzinowe i wątpliwe o wskaźniku różnoziarnistości U= 2,1 2,4 i współczynniku filtracji wg USBSC k 10 = 0,6 4,2 m/d. Rozpoznaną budowę geologiczną przedstawiono na przekrojach geotechnicznych - zał. nr 3. Obecność wody gruntowej stwierdzono w trzech otworach badawczych zlokalizowanych we wschodniej i południowej części terenu badań (otw. 1, 2 i 3). Swobodne zwierciadło wody gruntowej w trakcie prowadzenia badań terenowych występowało na głębokości 1,94 2,80 m ppt, tj. na rzędnych 83,0 83,3 m npm, a kierunek przepływu wód odbywa się na wschód do Drwęcy. IV. CHARAKTERYSTYKA GEOTECHNICZNA GRUNTÓW Na terenie badań podłoże gruntowe zgodnie z normą PN-86/B zalicza się do gruntów rodzimych mineralnych niespoistych oraz nasypów niebudowlanych. Ze szczegółowej charakterystyki geotechnicznej wyłączono nasypy niebudowlane, ze względu na zmienny skład litologiczny oraz niejednorodny stan. W stropowej części nasypy wykazują stan średniozagęszczony, natomiast w dolnej części mogą być luźne. Grunty te zalegają w postaci ciągłej, przypowierzchniowej warstwy o miąższości od 0,3 m w rejonie otworu nr 4 do 2,5 m w rejonie otworu nr 1. Tworzą je grunty organiczno-mineralne podatne na osiadanie o zawartości materii organicznej I om = 3,34 %. Podziału podłoża gruntowego na warstwy geotechniczne dokonano na podstawie genezy, rodzaju i stanu gruntów. Wartości parametrów geotechnicznych określono dla gruntów rodzimych mineralnych na podstawie badań polowych oraz doświadczenia porównywalnego. Dla gruntów piaszczystych za parametr wiodący przyjęto stopień zagęszczenia I D określony na podstawie badań sondą dynamiczną lekką DPL. Pozostałe parametry geotechniczne wyprowadzono w oparciu o zależności korelacyjne wg PN-81/B W warstwie I ujęto rodzime, niespoiste grunty rzeczne, które ze względu na zmienny skład litologiczny i stan podzielono na 2 warstwy. Warstwa Ia Warstwę tę tworzą wilgotne, mokre i nawodnione piaski drobne i piaski pylaste nawiercone we wschodniej i południowej części terenu badań (otw. 1, 2 i 3). Grunty te zalegają pod przykryciem nasypów niebudowlanych na głębokości od 1,0 do 2,5 m, a ich miąższość wynosi od 0,4 do ponad 0,9 m. W rejonie otworu nr 2 grunty tej warstwy podścielone są na głębokości 1,4 m Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim

6 6 piaskami średnimi. Wyprowadzona wartość stopnia zagęszczenia tych gruntów wynosi I D = 0,50. Są to utwory nośne, niewysadzinowe i wątpliwe przepuszczalne o wskaźniku różnoziarnistości U =2,1 oraz współczynniku filtracji wg USBSC k 10 = 0,6 m/d. Warstwa Ib W warstwie tej zestawiono piaski średnie z domieszkami piasków drobnych oraz lokalnie żwiru. Grunty te w zachodniej części terenu badań (otw. 4 i 5) stanowią dominujące podłoże i zalegają pod przykryciem nasypów niebudowlanych na głębokości 0,3 0,6 m. Utwory tej warstwy stwierdzono również w rejonie otworu nr 2 na głębokości 1,4 m pod piaskami drobnymi warstwy Ia. Rozpoznana miąższość gruntów warstwy Ib wynosi od 1,1 do ponad 2,7 m. Są to utwory przepuszczalne, niewysadzinowe, jednoziarniste o wyprowadzonej wartości stopnia zagęszczenia I D = 0,45. Określony na podstawie badań laboratoryjnych wskaźnik różnoziarnistości tych gruntów wynosi U = 2,4 przy współczynniku filtracji wg USBSC k 10 = 4,2 m/d. W tabeli na zał. nr 5 zestawiono wyprowadzone wartości parametrów geotechnicznych. Na podstawie wykonanych badań stwierdza się, że na terenie badań w pasie drogowym występują zmienne warunki gruntowe. Zgodnie z Rozporządzeniem MTiGM z dnia 2 marca 1999 r. podłoże gruntowe zaleca się zaliczyć do grupy nośności: G1 i G3. Grupa nośności podłoża G1 obejmuje podłoże zbudowane z rodzimych gruntów piaszczystych warstwy Ib. Są to grunty niewysadzinowe, występujące przy dobrych warunkach wodnych. Grupa nośności podłoża G3 obejmuje podłoże zbudowane nasypów niebudowlanych. Są to grunty mineralno organiczne (przy I om =3,34 %) o zmiennej zawartości materii organicznej, wątpliwe pod względem wysadzinowości, przy dobrych i przeciętnych warunkach wodnych. Z uwagi na zmienną budowę nasypów istnieje możliwość występowania gruntów o większej zawartości materii organicznej (I om >5 %). W takim przypadku podłoże gruntowe należy zaliczyć do grupy nośności G4. V. WNIOSKI 1. Na podstawie wykonanych badań stwierdza się, że zgodnie z kryteriami Rozporządzenia MTBiGM z dnia 25 kwietnia 2012 r. wzdłuż dróg, które projektuje się przebudować występują proste i złożone warunki gruntowe. Złożone warunki gruntowe występują w rejonie zalegania nasypów niebudowlanych o dużej miąższości (>1,0 m). 2. Podłoże nośne stanowią rodzime grunty rzeczne w stanie średniozagęszczonym: piaski drobne i piaski pylaste warstwy Ia oraz piaski średnie z domieszkami piasków drobnych i żwiru warstwy Ib. 3. Podłoże podatne na osiadanie stanowią nasypy niebudowlane występujące na powierzchni terenu o łącznej miąższości 0,3-2,5 m. Zakłada się możliwość wystąpienia nasypów o zmiennym składzie i stanie w miejscach występowania podziemnej infrastruktury technicznej. 4. Zgodnie z kryteriami Rozporządzenia MTiGM z dnia 2 marca 1999 r. rodzime podłoże gruntowe zbudowane z niewysadzinowych utworów piaszczystych, występujących w dobrych Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim

7 7 warunkach wodnych zalicza się do grupy nośności G1, natomiast grunty nasypowe zalicza się do grupy nośności G3 (przy możliwości lokalnego występowania grupy G4) przy dobrych i przeciętnych warunkach gruntowych. 5. Ostateczną decyzję o zaliczeniu podłoża gruntowego do poszczególnych grup nośności podejmie Projektant po analizie wyników niniejszych badań i sposobu posadowienia konstrukcji nawierzchni. 6. Woda gruntowa występuje we wschodniej części terenu badań w rejonie otworów nr 1, 2 i 3. Swobodne zwierciadło wody gruntowej występuje na głębokości 1,94 2,80 m ppt, tj. na rzędnej 83,0 83,3 m npm, a kierunek przepływu wód odbywa się na wschód do rzeki Drwęcy. W przypadku potrzeby wykonania odwodnienia wykopów zaleca się stosować metodę wgłębną, np. przy użyciu igłofiltrów. 7. Na załączniku nr 5 zestawiono wyprowadzone wartości danych geotechnicznych, które mogą stanowić wartości charakterystyczne. 8. Niespoiste, rodzime grunty warstwy I nadają się do wykonywania nasypów budowlanych i zasypek wykopów z zastrzeżeniami. Są to grunty równoziarniste i w celu uzyskania w nich odpowiedniego wskaźnika zagęszczenia mogą wymagać doziarnienia materiałem grubszej frakcji. 9. Nasypy niebudowlane z uwagi na zmienny skład litologiczny, w tym obecność części organicznych, nie nadają się do wykorzystania jako materiał na zasypki lub nasyp budowlany. 10. Z uwagi na zmienne zagęszczenie podłoża (nasypów niebudowlanych) zaleca się po wykorytowaniu korpusu drogi dogęścić mechanicznie dno wykopu. 11. Głębokość przemarzania gruntu w rejonie badań wynosi h z =1,0 m ppt. Opracował:... mgr inż. T. Szczuczko Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim

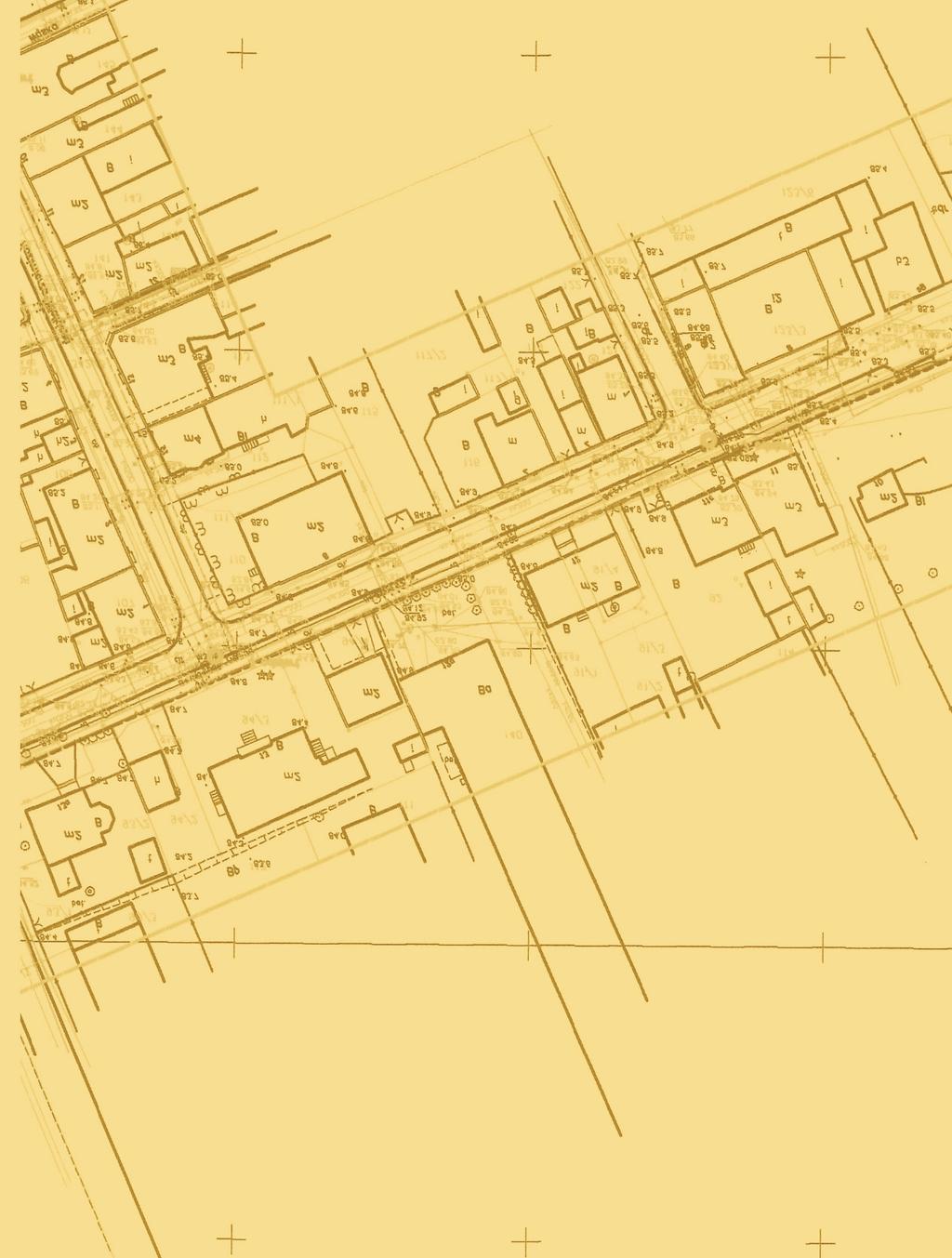

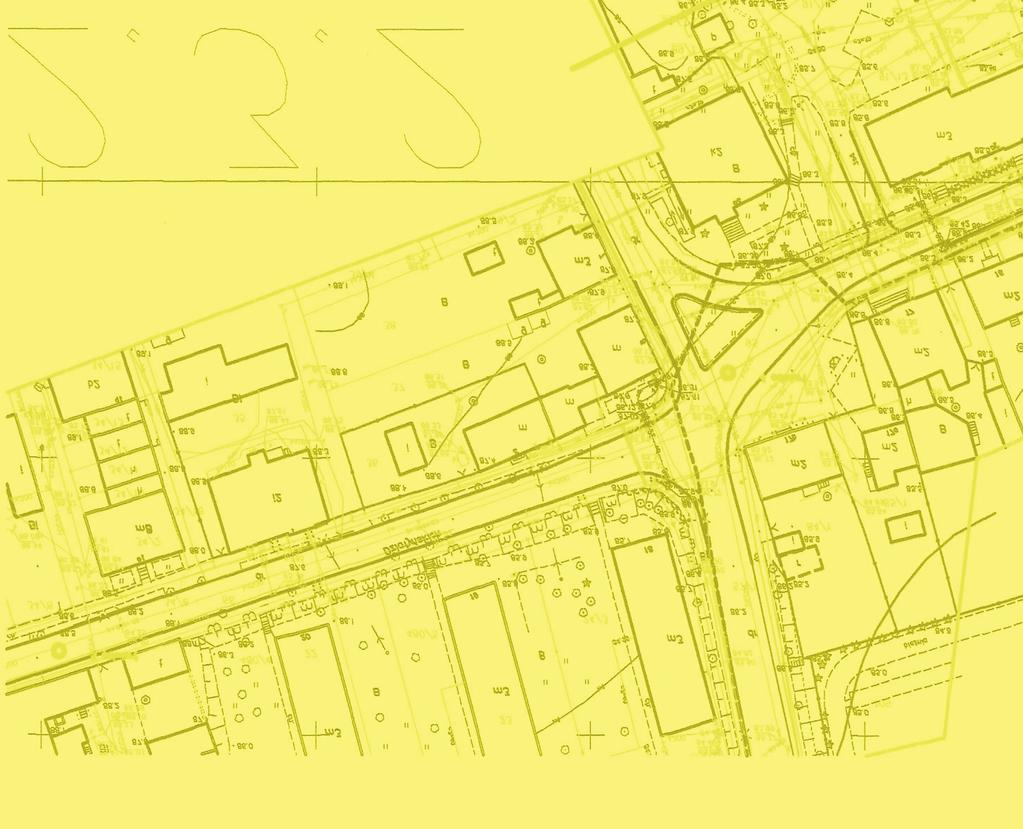

8 I MAPA DOKUMENTACYJNA skala 1 : s1 88,6 G1 4 87,1 G1 G3 II 3 84,9 Legenda: s1 1 86,1 I I otwór badawczy sonda dynamiczna DPL numer otworu rzędna terenu przekrój geotechniczny grupa nośności podłoża: G1 G3 G3 G3 2 85,1 1 86,1 II Dokumentacja badań podłoża gruntowego GEOLIT s.c. biuro: ul. Iwanowskiej 10d Toruń tel. (0-56) dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim Opracował: mgr inż. Tadeusz Szczuczko Data: IV 2013 Zał. nr 1 I

9 OBJAŚNIENIA SYMBOLI I ZNAKÓW użytych na przekrojach i kartach otworów Symbole geotechniczne gruntów wg normy PN-86/B GRUNTY NASYPOWE NN nasyp niebudowalany NB nasyp budowalany GRUNTY RODZIME ORGANICZNE Ph grunt próchniczny [2%<I om<5%] Nmp namuł piaszczysty [5%<I om<30%] Nmg namuł gliniasty [5%<I om<30%] Gy gytie [CaCO 3 >5% ] T torf [I >30% ] om GRUNTY RODZIME MINERALNE Ko otoczaki Ż żwir Gp Żg żwir gliniasty Gpz Po pospółka G Pog pospółka gliniasta Gz Pr piasek gruby G Ps piasek średni G z Pd piasek drobny Ip P piasek pylasty I Pg piasek gliniasty I p pył piaszczysty Wb pył glina piaszczysta glina piaszczysta zwięzła glina glina zwięzła glina pylasta glina pylasta zwięzła ił piaszczysty ił ił pylasty węgiel brunatny ZNAKI DODATKOWE DOT. OPISU GRUNTU + domieszki // przewarstwienia (wkładki) / na pograniczu ( ) określenia uzupełniające dotyczące składu nasypu, rodzaju gruntów, petrografii skał 1 numer otworu 101,88 rzędna terenu OPIS STRATYGRAFICZNY Q h Czwartorzęd - holocen Q p Czwartorzęd - plejstocen T pl Trzeciorzęd - pliocen OPRÓBOWANIE próbka o naturalnym uziarnieniu (NU) próbka o naturalnej wilgotności (NW) próbka o nienaruszonej strukturze (NNS) próbka wody gruntowej (WG) PODZIAŁ GRUNTÓW ZE WZGLĘDU NA WILGOTNOŚĆ s suchy mw mało wilgotny w wilgotny m mokry nw nawodniony OZNACZENIA WODY W WIERCENIU OZNACZENIA STANU GRUNTÓW wyinterpretowany max. poziom wody gruntowej ln luźny 5,3 głębokość ustabilizowanego zwierciadła wody gruntowej szg średnio zagęszczony 50,4 rzędna [m npm] zg zagęszczony 7,3 głębokość nawierconego zwierciadła wody gruntowej 48,4 rzędna [m npm] bzg bardzo zagęszczony grunt nawodniony sączenie INNE OZNACZENIA IIa numer warstwy geotechnicznej rzut projektowanego obiektu na przekrój granica warstwy geotechnicznej k=5,523 współczynnik filtracji k [m/d] zw pzw tpl pl mpl pł zwarty półzwarty twardoplastyczny plastyczny miękkoplastyczny płynny GEOLIT s.c. biuro: ul. Iwanowskiej 10d Toruń tel. (0-56) Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim Opracował: mgr inż. Tadeusz Szczuczko Data: IV 2013 Zał. nr 2

10 G3 Ia Gł. 2.5 kostka betonowa nn(ph+gruz) nn(psh) Pπ(+Pd) GEOLIT s.c. biuro: ul. Iwanowskiej 10d Toruń tel. (0-56) PRZEKRÓJ GEOTECHNICZNY I - I Ia 84.0m Ib Opracował: mgr inż. Tadeusz Szczuczko -ESE kostka betonowa 0.1 nn(ph) 0.5 nn(pd+ps) 1.0 Pd 1.4 Gł. 2.5 Ps(+Pd) Dokumentacja badań podłoża gruntowego Data: IV 2013 m n.p.m. 89 dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim Zał. Zał. nr nr 3/11 WNW- m n.p.m nn(psh) 87 Ps(+Pd+Ż) nn(ph) 86 Ib Skala : Gł. 3.0 Gł. 3.0 Ps(+Pd) Ib G m m 2 Rysunek wykonano programem "GeoStar"

11 PRZEKRÓJ GEOTECHNICZNY II - II SW m n.p.m. 89 -NE m n.p.m kostka betonowa 0.1 nn(ph+gruz) Skala : Gł. 3.0 nn(ps+ph+gruz) Pd(+Pπ) Ia kostka betonowa nn(ph+gruz) nn(psh) Pπ(+Pd) Gł G m 3 Rysunek wykonano programem "GeoStar" GEOLIT s.c. biuro: ul. Iwanowskiej 10d Toruń tel. (0-56) Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim Opracował: Data: mgr inż. Tadeusz Szczuczko IV 2013 Zał. Zał. nr nr 3/21

12 Geolit s.c Cierpice, ul. Dobra 43 Miejscowość: Nowe Miasto Lubawskie Gmina: Nowe Miasto Lubawskie Powiat: nowomiejski Województwo: warmińsko-mazurskie WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Obiekt: Przebudowa ulicy 5 Zał.Nr 4 Kilometr Inwestor: Gmina Miejska Nowe Miasto Lubawskie Sonda Nr: s1 Data: Rzędna: m Skala 1:50 Głębokość zwierciadła wody Stratygrafia Profil litologiczny Luźny Srednio zagęszcz Stopień zageszczenia Zagęszczony Interpretacja Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa Holocen 1.0 nn (Psh) Czwartorzęd Plejstocen 2.0 Ps(+Pd+Ż) Ib Rysunek wykonano programem "GeoStar" Kartę opracował: mgr Szymon Skowroński

13 WYPROWADZONE WARTOŚCI DANYCH GEOTECHNICZNYCH Profil stratygraficzny Opis litologiczno-genetyczny Numer warstwy geotechnicznej Symbol gruntu wg PN-86/B Symbol gruntu wg PN-EN ISO Symbol geologicznej konsolidacji gruntu Stan gruntu stopień zagęszczenia stopień plastyczności Wilgotność naturalna Gęstość objętościowa Spoistość Kąt tarcia wewnętrznego Edometryczny moduł ściśliwości W n ρ C u φ u M o I D I L % tm -3 kpa 0 kpa CZWARTORZĘD Plejstocen Holocen Nasypy niebudowlane i budowlane Niespoiste grunty rzeczne Ia Ib NN (Psh, Ph, gruz, Pd, Ps) Mg 0,40* Pd, Pπ FSa, sisa 0,50 Ps (+Pd, +Ż) MSa 0,45* Grunty niejednorodne pod względem składu litologicznego i stanu o zawartości części organicznych I om =3,3% 16,0 1,75 24,0 1,90 14,0 1,85 22,0 2, ,5 33, Objaśnienia: * wartość ustalona podczas badań polowych lub laboratoryjnych 16,0 grunt wilgotny 24,0 grunt mokry GEOLIT s.c. biuro: ul. Iwanowskiej 10d Toruń tel. (0-56) Dokumentacja badań podłoża gruntowego dla projektowanej przebudowy ulic Kazimierza Wielkiego i Działyńskich w Nowym Mieście Lubawskim Opracował: Data: mgr inż. Tadeusz Szczuczko IV 2013 Zał. nr 15

14 ANALIZA GRANULOMETRYCZNA Zał. nr 6/1 Kartę opracował: mgr Szymon Skowroński Obiekt: proj. przebudowa ulic Kazimierza Wielkiego i Działyńskich Data: IV 2013 Adres: msc. Nowe Miasto Lubawskie Numer otworu: 3 Głębokość poboru [m]: 2,0 Masa próbki [g]: 230,0 sito waga % cum [%] d10 : 0, [mm] d60 : 0, [mm] U = d60/d10 = 2, Współczynnik filtracji: 2 1,0 0,4 0,4 USBSC k10 : 0, [cm/s] 1 4,0 1,7 2,2 USBSC k10 : 0,6 [m/d] 0,5 10,0 4,3 6,5 Seelheima k10 : 0, [cm/s] 0,25 13,0 5,7 12,2 0,125 46,0 20,0 32,2 0, ,0 49,1 81,3 pozostało 43,0 18,7 100,0 Nazwa gruntu: Pπ 230,0

15 ANALIZA ZAWARTOŚCI MATERII ORGANICZNEJ Zał. nr 7 Badanie wykonał: mgr Szymon Skowroński Data: IV 2013 r. Numer otworu: 3 Głębokość poboru [m]: 0,5 Temperatura prażenia [ºC]: 600 Obiekt: proj. przebudowa ul. Kazimierza Wielkiego i Działyńskich Lokalizacja: msc. Nowe Miasto Lubawskie Pomiar Masa gruntu przed Masa gruntu po Zawartość części organicznych wyprażeniem [g] wyprażeniu [g] [g] % 1,00 5,16 5,00 0,16 3,10 2,00 3,94 3,82 0,12 3,05 3,00 4,78 4,62 0,16 3,35 4,00 4,64 4,46 0,18 3,88 Średnia zawartość części organicznych w % 3,34 Rodzaj gruntu: Ph Badania laboratoryjne wykonywano zgodnie z procedurami i wymogami PN-88/B
