1 Metody wirtualnej rzeczywistości Urządzenia haptyczne Paweł Daniluk Wydział Fizyki Wiosna 2011 P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

2 Technologia haptyczna Technologia wykorzystująca mechaniczne komunikowanie się z użytkownikami poprzez zmysł dotyku przy użyciu zmieniających się sił, wibracji i ruchów. (z greckiego haptikos dotyk) P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

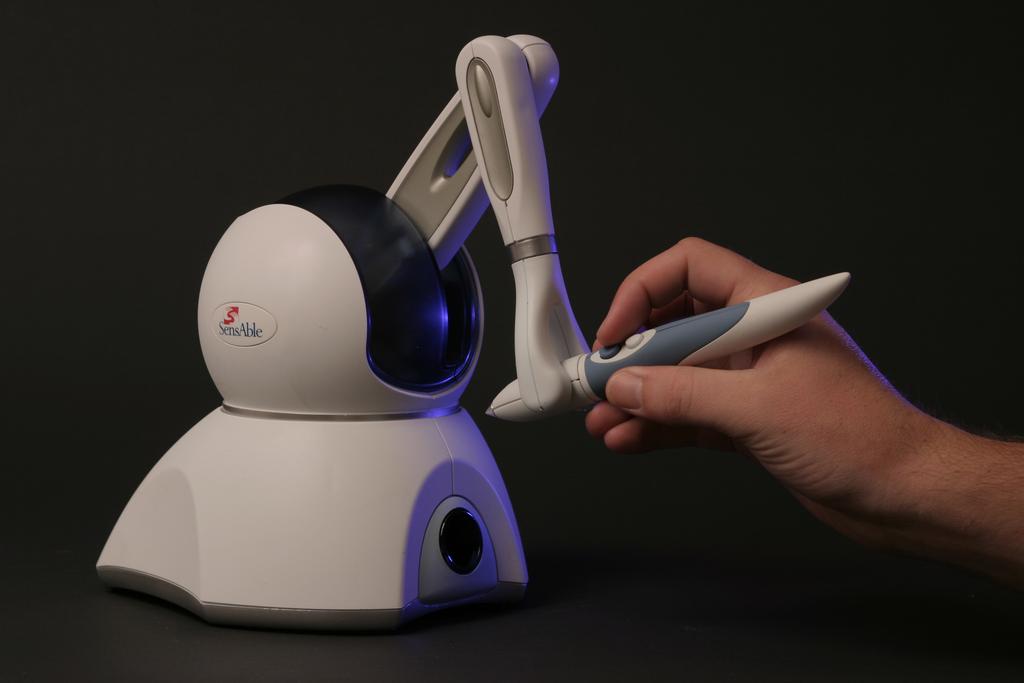

3 Urządzenia haptyczne Możliwość wskazania położenia i orientacji Zwrotna projekcja sił (i momentów sił) P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

4 Rodzaje sił W funkcji położenia lub prędkości Siła sprężystości F = kx (prawo Hooke a) F = k(p 0 p 1 ) Tłumienie (tarcie lepkie) F = bv Tarcie Kulombowskie stała siła przeciwdziałająca ruchowi F = c v v Tarcie statyczne i dynamiczne przełączanie między dwoma trybami Bezwładność wyliczana na podstawie przyspieszenia F = am P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

5 Rodzaje sił c.d. W funkcji czasu Siły stałe Siły okresowe (wibracje) Impulsy P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

6 end-effector from penetrating the virtual object s surface. One approa Interakcja z obiektami interaction is through the concept of a proxy that follows the transform effector in the virtual environment. Proxy t o t 1 SCP is a point that attempts to follow the end-effector position but is constrained to The geometry for the pro point, sphere or collection point, it is sometimes refe (surface contact point); s information. When the de penetrates a surface, a tran should be computed that a energy configuration betw surface and the device en addition, the proxy should coherence of contact. For reference the proxy s last process of computing its n result of computing a con transform, forces can then be on the surface of the object. In free Obiekt podążający w wirtualnej space the SCP przestrzeni is at the end-effector za ruchem urządzenia. will impede the motion o Urządzenie oddziałuje na position proxy as shown np. siłą in t 0. When sprężystości. touching an end-effector from further object the SCP can be calculated by contacted surface. A simp moving the last SCP towards the endeffector position without violating the force. There are numerou control law can be used f surface. The force is calculated by rendering literature that p P. Daniluk (Wydział Fizyki) simulating a spring MVRstretched w. IV from the Wiosna / 24 t 2 Effector Positions SCP

7 Integracja z wizualizacją Częstotliwość odświerzania Grafika Hz Projekcja sił 1000 Hz P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

8 Integracja z wizualizacją Częstotliwość odświerzania Grafika Hz Projekcja sił 1000 Hz Nie da się w jednej pętli obsługiwać równocześnie grafiki i projekcji sił. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

9 Integracja z wizualizacją Częstotliwość odświerzania Grafika Hz Projekcja sił 1000 Hz Nie da się w jednej pętli obsługiwać równocześnie grafiki i projekcji sił. Za projekcję sił odpowiada niezależny wątek. Nie można opóźniać jego działania. Aktualizacja sił następuje niezależnie od odświeżania grafiki. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

10 Integracja z dynamiką modelu Użytkownik wpływa na przebieg symulacji wywierając siły na elementy modelu. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

11 Integracja z dynamiką modelu Użytkownik wpływa na przebieg symulacji wywierając siły na elementy modelu. Jak zmierzyć siłę z jaką użytkownik oddziałuje na model? P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

12 Integracja z dynamiką modelu Użytkownik wpływa na przebieg symulacji wywierając siły na elementy modelu. Jak zmierzyć siłę z jaką użytkownik oddziałuje na model? Pomiar siły jest możliwy wyłącznie przez dobranie siły równoważącej tak, aby ramię pozostało nieruchome. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

13 Integracja z dynamiką modelu Użytkownik wpływa na przebieg symulacji wywierając siły na elementy modelu. Jak zmierzyć siłę z jaką użytkownik oddziałuje na model? Pomiar siły jest możliwy wyłącznie przez dobranie siły równoważącej tak, aby ramię pozostało nieruchome. Virtual coupling Ramię urządzenia z elementem modelu łączy sprężyna (z tłumieniem). Virtual coupling umożliwia łączenie wątku haptycznego o wysokiej częstotliwości odświeżania z symulacją. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

14 Elementy haptycznego interfejsu użytkownika Studnia grawitacyjna siła zadana prawem Hooke a, ograniczona z góry Studnia grawitacyjna z rzutowaniem Operacje niezależne od głebokości Przekształcenia względne Zgodność bodźców wzrokowych z haptycznymi Stabilizacja przy pomocy tarcia P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

15 Haptic Device API Niskopoziomowa biblioteka do komunikacji z urządzeniami haptycznymi. Zapewnia funkcje służące do: inicjalizacji kalibracji zarządzania stanem urządzenia pobieranie i aktualizowanie informacji o położeniu i siłach Pętla zarządzająca (scheduler) Osobny wątek z pętlą iterowaną z częstotliwością 1000Hz. Zapewnia cykliczne wykonywanie zadanych przez programistę wywołań (callbacks). P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

16 Haptic Device API c.d. Schemat typowego programu 1 Inicjalizacja urządzenia. 2 Utworzenie wywołania zwrotnego (callback), które na oblicza siły na podstawie stanu urządzenia. 3 Włączenie projekcji sił. 4 Uruchomienie wątku zarządzającego. 5 Likwidacja połączenia z urządzeniem i wątku zarządzającego po zakończeniu programu. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

17 Initialize Haptic Device hdinitdevice Enable force output hdenable(hd_force_output) Schedule callback and start scheduler hdscheduleasynchronous hdstartscheduler Begin haptic frame hdbeginframe Get device position hdget(hd_current_position) Compare device position to volume of i-th virtual object Servo Loop Interaction Yes (e.g Intersection) No Iterate for N virtual objects i < Ni = N (done) Calculate reaction force F(i) Resultant force = F(i) s hdset(hd_current_force) End haptic frame hdendframe No Done? Yes Stop Scheduler and disable Haptic Device hdstopscheduler hddisabledevice FIGURE 4-4. HDAPI Program Flow P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

18 Inicjalizacja urządzenia Inicjalizacja HHD hhd = hdinitdevice(hd_default_device); Włączanie projekcji sił hdenable(hd_force_output); Uruchamianie pętli zarządzającej hdstartscheduler(); Zmiana bieżącego urządzenia hdmakecurrentdevice(hhd); P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

19 Ramki haptyczne Ramki haptyczne określają zakresy, w których stan urządzenia jest niezmienny. Otwarcie hdbeginframe() Zamknięcie hdendframe() P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

20 Dostęp do stanu urządzenia Pobieranie rodzina funkcji hdget Funkcje: hdgetdoublev(), hdgetintegerv(), hdgetfloatv(), hdgetstring() Zapisywanie rodzina funkcji hdset Funkcje: hdsetdoublev(), hdsetintegerv(), hdsetfloatv(), hdsetstring() Stałe określające wartość HD_CURRENT_FORCE, HD_LAST_FORCE, HD_CURRENT_TORQUE, HD_CURRENT_POSITION, HD_CURRENT_VELOCITY,... Uwaga Zmiany są wysyłane do urządzenia po zamknięciu ramki. P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

21 Dostęp do stanu urządzenia c.d. Przykłady HDint buttonstate; HDstring vendor; hduvector3dd position; HDfloat velocity[3]; HDdouble transform[16]; hdgetintegerv(hd_current_buttons,&buttonstate); hdgetstring(hd_device_vendor,vendor); hdgetdoublev(hd_current_position,position); hdgetfloatv(hd_current_velocity,velocity); hdgetdoublev(hd_last_endpoint_transform,transform); HDdouble force[3] = 0.5, 0.0, 1.0; hdsetdoublev(hd_current_force,force); HDfloat ramprate =.5; hdsetfloatv(hd_force_ramping_rate,&ramprate); P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

22 Przestrzeń położeń PHANTOM Cartesian Space Workspace coordinates for all PHANTOM haptic devices are specified in the Cartesian coordinate system. By default, the positive X axis points to the right of the PHANTOM, parallel to the front plate; the positive Y axis points up; and the positive Z axis points "out" (that is, toward the user when the PHANTOM is used in the normal way). Kartezjański układ współrzędnych FIGURE 5-1. Cartesian Device Space for PHANTOM 1.5 6DOF P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

23 Torque Control Przestrzeń położeń c.d. Przeguby PHANTOM Joint Space Joint 1, Joint 2, and Joint 3 are the base joints that contribute to the PHANTOM s X, Y, and Z forces. FIGURE 5-2. Base Joint Space for PHANTOM 1.5 6DOF P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

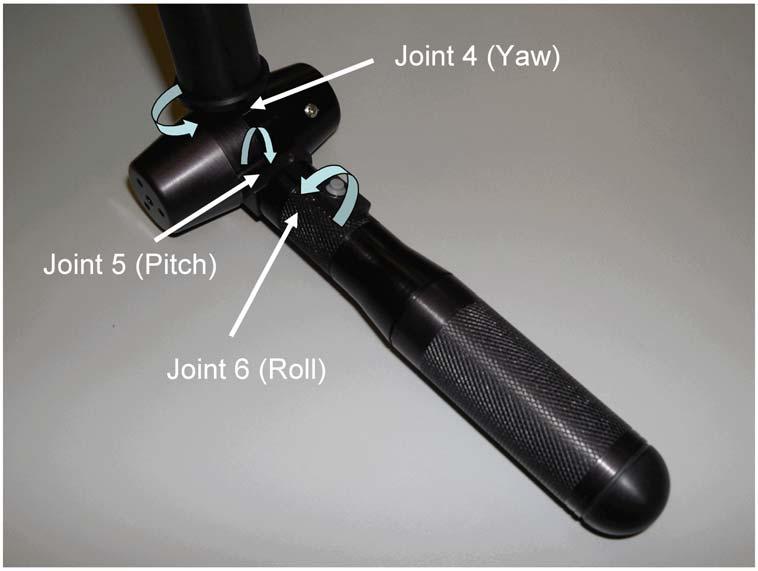

24 Przestrzeń położeń c.d. 5 HDAPI PROGRAMMING Force/Torque Control Obroty Joint 4, Joint 5, and Joint 6 are the gimbal joints that contribute to the PHANTOM s 6DOF yaw, pitch, and roll torques, respectively FIGURE 5-3. Gimbal Joint Space for PHANTOM 1.5 6DOF P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

25 Przestrzeń położeń c.d. Rodzaj urządzenia Parametr Dotyczy Układ odniesienia Jednostki 3DOF/6DOF HD_CURRENT_FORCE Siły Kartezjański N (F x, F y, F z) 6DOF HD_CURRENT_TORQUE Momenty sił Kartezjański mnm (T x, T y, T z) 3DOF/6DOF HD_CURRENT_MOTOR_DAC_VALUES Siły i momenty sił Przestrzeń przegubów (M 1, M 2, M 3,...) 3DOF/6DOF HD_CURRENT_JOINT_TORQUE Przeguby ramienia Przestrzeń przegubów mnm (T J1, T J2, T J3) 6DOF HD_CURRENT_GIMBAL_TORQUE Przeguby uchwytu Przestrzeń przegubów mnm (T J4, T J5, T J6) P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

26 Pobieranie informacji z urządenia Callback struct DeviceDisplayState { HDdouble position[3]; HDdouble force[3]; } HDCallbackCode HDCALLBACK DeviceStateCallback (void *puserdata) { DeviceDisplayState *pdisplaystate=(devicedisplaystate *)puserdata; hdgetdoublev(hd_current_position, pdisplaystate->position); hdgetdoublev(hd_current_force, pdisplaystate->force); } return HD_CALLBACK_DONE; Rejestracja (synchroniczna) DeviceDisplayState state; hdschedulesynchronous(devicestatecallback, &state, HD_MIN_SCHEDULER_PRIORITY); P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

27 Generowanie siły HDCallbackCode HDCALLBACK CoulombCallback(void *data) { HHD hhd = hdgetcurrentdevice(); hdbeginframe(hhd); HDdouble pos[3]; hdgetdoublev(hd_current_position,pos); //Pobieranie pozycji ramienia HDdouble force[3]; forcefield(pos, force); // Obliczanie siły hdsetdoublev(hd_current_force, force); // Ustawianie siły w urządzeniu hdendframe(hhd); // Wysyłanie siły. } // Wywołanie ma być wykonane w następnym kroku pętli return HD_CALLBACK_CONTINUE; hdscheduleasynchronous(aforcesettingcallback, (void*)0, HD_DEFAULT_SCHEDULER_PRIORITY); P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

28 Kończenie pracy hdstopscheduler(); hdunschedule(schedulecallbackhandle); hddisabledevice(hdgetcurrentdevice()); P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24

29 Strona wykładu Metody_Wirtualnej_Rzeczywistości_-_2011l P. Daniluk (Wydział Fizyki) MVR w. IV Wiosna / 24
