1 Instrukcja obsługi programu do projektowania ogrodzeń Firmy JONIEC

2 Spis treści 1. LOGOWANIE DO STRONY PROGRAMU Logowanie do programu TWORZENIE PROJEKTU OGRODZENIA Strona główna programu Tworzenie nowego projektu W prowadzenie podstawowych parametrów ogrodzenia PROJEKTOWANIE OGRODZENIA GORC DE LUXE* Zdefiniowanie rodzaju ogrodzenia Dodawanie elementów ogrodzenia Dodawanie elementu PRZĘSŁO Dodawanie elementu SŁUPEK Dodawanie elementu BRAMA/FURTKA Dodatkowe opcje dla systemu GORC de Luxe GL22 + GL Wykonanie ogrodzenia w systemie GL PROJEKTOWANIE OGRODZENIA ROMA Zdefiniowanie rodzaju ogrodzenia Dodawanie elementów ogrodzenia Dodawanie elementu PRZĘSŁO Dodawanie elementu SŁUPEK Dodawanie elementu BRAMA/FURTKA PROJEKTOWANIE OGRODZENIA MODYŃ Zdefiniowanie rodzaju ogrodzenia Dodawanie elementów ogrodzenia Dodawanie elementu PRZĘSŁO Dodawanie elementu SŁUPEK Dodawanie elementu BRAMA/FURTKA PROJEKTOWANIE OGRODZENIA ASTRA MULTIGRAIN Zdefiniowanie rodzaju ogrodzenia Dodawanie elementów ogrodzenia Dodawanie elementu PRZĘSŁO Dodawanie elementu SŁUPEK Dodawanie elementu BRAMA/FURTKA UWAGI

3 Program opisany w poniższej instrukcji służy do projektowania ogrodzeń. Dostępne w programie ogrodzenia produkowane są przez autora instrukcji firmę JONIEC. Program umożliwia wykonanie projektów ogrodzenia w widoku 2D. Wykonany projekt jest podstawą w przygotowaniach do realizacji budowy ogrodzenia. 1. LOGOWANIE DO STRONY PROGRAMU 1.1. Logowanie do programu Po uruchomieniu adresu strony, na której znajduję się program w oknie logowania [Rys.1] wpisz otrzymaną NAZWĘ UŻYTKOWNIKA oraz HASŁO, następnie zatwierdź przyciskiem Rys.1 2. TWORZENIE PROJEKTU OGRODZENIA 2.1. Strona główna programu Rys. 2 Prawidłowe zalogowanie powoduje przekserowanie na główną stronę programu [Rys.2]. 3

4 Strona służy do tworzenia nowych projektów, podglądu oraz modyfikacji projektów już istniejących [Rys.3]. Na stronie tej można również zakończyć prace na danym koncie za pomocą przycisku Rys Tworzenie nowego projektu Aby utworzyć nowy projekt naciśnij. Po przekierowaniu na stronę edycji projektu należy w pierwszej kolejności zapisać projekt pod własną nazwą [Rys.4]. Po nadaniu nazwy projektu zatwierdź czynność przyciskiem: Rys. 4 WAŻNE! POMINIĘCIE NADANIA NAZWY I ZAPISANIA PROJEKTU SPOWODUJĘ JEGO UTRTĘ PO ZAMKNIECIU STRONY EDYCJI Powyżej okna zapisu projektu znajdują się przyciski funkcyjne, z których możesz korzystać przez cały czas przebywania na stronie edycji projektu : powrót do spisu wykonanych projektów 4

5 powrót do strony logowania wykaz elementów ogrodzeniowych potrzebnych do wykonania zaprojektowanego ogrodzenia oraz wizualizacja projektu przygotowana do_wydruku zmiana sposobu wyświetlania na stronie edycji instrukcja korzystania z programu do projektowania ogrodzenia 2.3. W prowadzenie podstawowych parametrów ogrodzenia Przed rozpoczęciem części projektowej ogrodzenia określ podstawowe informację o planowanym ogrodzeniu, które będą danymi wejściowymi do dalszej pracy. Dane te zostały wyszczególnione w odrębnym oknie [Rys.5] Rys. 5 Projektowanie rozpocznij od wyboru systemu ogrodzeniowego z którego wykonane będzie ogrodzenie. W zależności od dokonanego wyboru dalsze kroki opisane są w odpowiednich rozdziałach instrukcji. 3. PROJEKTOWANIE OGRODZENIA GORC DE LUXE* 3.1. Zdefiniowanie rodzaju ogrodzenia Planując wykonanie ogrodzenia w systemie GORC DE LUXE z listy System ogrodzeniowy [Rys.6] wybierz: 5

6 - jeżeli ogrodzenie ma być w całości wykonane w systemie GL22 - jeżeli ogrodzenie ma być kombinacją systemu GL22 i GL38 - jeżeli ogrodzenie ma być w całości wykonane w systemie GL38 Rys. 6 Po określeniu systemu ogrodzeniowego wybór zatwierdź przyciskiem: WAŻNE! OKREŚLENIE KAŻDEGO KOLEJNEGO PARAMETRU LUB EDYCJĘ WCZEŚNIEJ ZAPISANEGO NALEŻY KAŻDORAZOWO ZATWIERDZIĆ ZA POMOCĄ PRZYCISKU *Kolejne etapy zostaną opisane dla opcji w której całość ogrodzenia wykonana jest w szerokości: 22cm Z listy Kolor ogrodzenia [Rys.7] wybierz nazwę preferowanego koloru, który widoczny będzie na wizualizacji podczas dalszego projektowania. 6

7 Rys. 7 Zgodnie z wcześniej określonym systemem ogrodzeniowym z listy Daszki na murek [Rys.8] oraz Daszki na słupek [Rys.9] możesz wybrać produkty przypisane do danego systemu. Daszki wyświetlane są według przypisanego kodu różnią się miedzy sobą kształtem, kolorem i wymiarami. Rys. 8 Rys. 9 7

8 Określając parametr Warstwy podmurówki [Rys.10] za pomocą przycisków zdefiniowana zostaje ilość warstw bloczków tworzących podmurówkę (wysokość podmurówki wykonanej np. z dwóch warstw zależy od wymiarów bloczka w danym systemie dla systemu GORC DE LUXE wysokość bloczka wynosi 16 cm - wysokość podmurówki na 2 warstwy = 32 cm + wysokość daszka). Parametr Warstwy słupków określa ilość warstw słupka nad podmurówką. Określona ilość (np. 7 warstw) przedstawia liczbę warstw ułożoną na podmurówce. Suma warstw przedstawia ilość warstw bloczków liczoną od fundamentu suma warstw podmurówki i warstw słupków. Długość całkowita wyświetla całkowitą długość zaprojektowanego ogrodzenia. Wyświetlana wartość aktualizowana jest na bieżącą podczas projektowania w zależności od dodawanych elementów ogrodzeniowych. Rys Dodawanie elementów ogrodzenia Po zdefiniowaniu rodzaju ogrodzenia możesz przejść do dodawania poszczególnych elementów, które będą tworzyć całość ogrodzenia. Wybór poszczególnych elementów znajduję się w oknie Zestaw elementów ogrodzenia [Rys.11]. 8

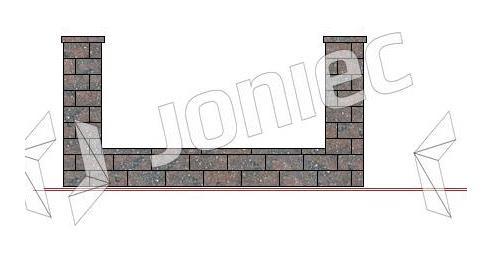

9 Rys. 11 Wybór jednego z trzech przicisków powuduję wstawienie do projektu odpwiedniego elementu: - wstawienie pojedynczego segmentu (przęsła) ogrodzenia - umieszczenie w projekcie wolnostojącego słupka - uwzględnienie miejsca na bramę bądź furtkę Każdą z wybranych opcji możesz usnąć z projektu ogrodzenia poprzez wybranie przycisku znajduję się po prawej stronie okna z opisem segmentu., który Dodawanie elementu PRZĘSŁO Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy segment ogrodzenia, dla którego można określać poszczególne parametry [Rys.12]. Rys. 12 W miejscu Długość segmentu ogrodzenia wpisz wartość, która będzie oznaczać długość dodanego przęsła [Rys.13]. 9

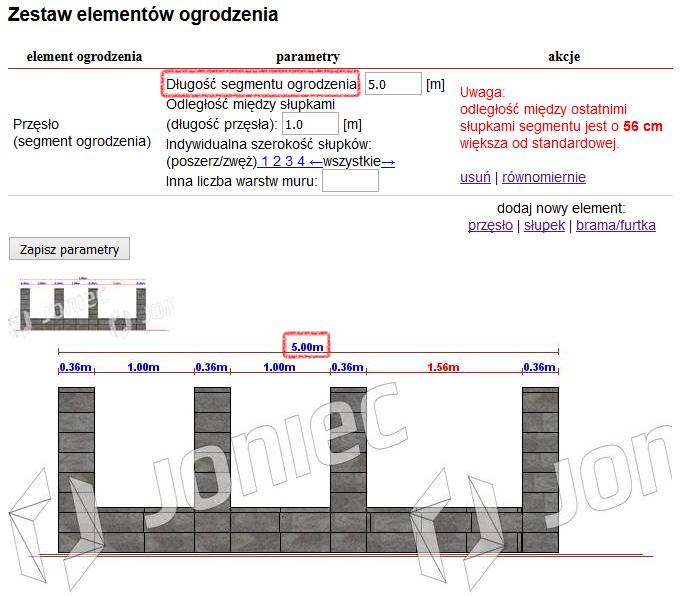

10 Rys. 13 Odległość między słupkami oznacza odstęp jaki chcesz uzyskać pomiędzy słupkami. Podana odległość jest zachowana dla wszystkich przestrzeni między słupkowych, poza ostatnim przęsłem [Rys.14]. Aby uzyskać jednakową odległość między wszystkimi słupkami kliknij przycisk. Spowoduję to wyrównanie odległości między słupkami do jednakowej wartości ewentualny naddatek doliczany jest do ostatniego przęsła [Rys.15]. 10

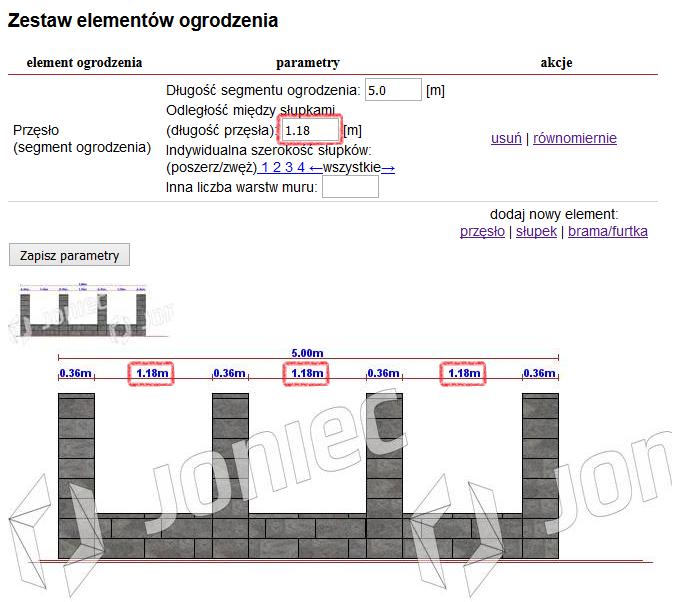

11 Rys. 14 Rys

12 W przypadku wpisania wartości 0 lub pozostawienie pustego miejsca dla tego parametru, wstawiony zostanie murek o zadanej długości oraz wysokości określonej w parametrze Warstwy podmurówki [Rys.16]. Rys. 16 Parametr Indywidualna szerokość słupków daje możliwość poszerzenia wszystkich słupków w danym segmencie ogrodzenia lub poszerzenia wybranych słupków [Rys.17]. Rys. 17 W systemie ogrodzeniowym GORC de LUXE minimalna szerokość słupka wynosi 38cm, każde jednorazowe poszerzenie słupka powoduję wydłużenie go o następne 38cm [Rys.18]. 12

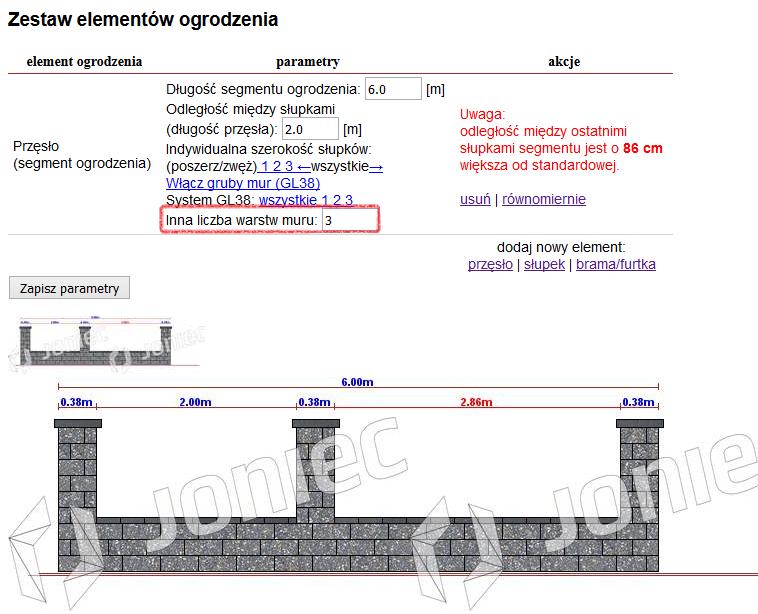

13 Rys. 18 Parametr Inna warstwa muru daje możliwość ustawienia większej lub mniejszej ilości warstw podmurówki na danym segmencie ogrodzenia [Rys. 19] niż liczba warstw określona w parametrze Warstwy podmurówki 13

14 Rys Dodawanie elementu SŁUPEK Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy słupek [Rys. 20]. Element możesz edytować za pomocą przycisków: poszerzenie szerokości słupka zwężenie wcześniej poszerzonego słupka 14

15 Rys Dodawanie elementu BRAMA/FURTKA Wybranie przycisku powoduję wyświetlenie w oknie pustego pola - miejsca na montaż bramy bądź furtki [Rys. 21]. Przed wstawieniem kolejnego elementu należy określić długość niezbędną do późniejszego zamontowania w tym miejscy wymienionych części ogrodzeniowych. 15

16 Rys Dodatkowe opcje dla systemu GORC de Luxe GL22 + GL38 Program do projektowana ogrodzenia daje możliwość wykonania projektu łączącego ze sobą elementy systemu GL22 oraz GL38. W przypadku elementu ogrodzenia Słupek wybierając przycisk w projekcie zostanie uwzględniony wolnostojący słupek wykonany w systemie GL38 [Rys.22]. Rys. 22 Dla elementu Przęsło istnieje możliwość ustawieniu kliku 16

17 parametrów odpowiadających systemowi GL38. Wciskając przycisk dany segment ogrodzenia zostanie w całości wykonany z elementów GL38. Dla danego segmentu ogrodzenia istnieje również możliwość połączenia systemu GL22 i GL38 w taki sposób aby słupek wykonany był w systemie GL38 natomiast podmurówka w systemie GL22. Klikając przycisk, wszystkie słupki w danym segmencie zamienione zostaną na słupki GL38, natomiast po wybraniu pojedynczo numeru słupka zmianie ulegnie wskazany słupek [Rys.23]. Rys Wykonanie ogrodzenia w systemie GL38 Chcąc wykonać ogrodzenie w systemie GL38 w oknie Rodzaj ogrodzenia wybierz odpowiednią opcję z listy System ogrodzeniowy. Projektowanie ogrodzenia w systemie GL38 jest analogiczne jak w przypadku systemu GL22, które zostało opisane w punktach

18 4. PROJEKTOWANIE OGRODZENIA ROMA 4.1. Zdefiniowanie rodzaju ogrodzenia Planując wykonanie ogrodzenia w systemie ROMA w oknie Rodzaj ogrodzenia z listy System ogrodzeniowy wybierz odpowiednią opcję [Rys.24]. Rys. 24 Po określeniu systemu ogrodzeniowego wybór zatwierdź przyciskiem: WAŻNE! OKREŚLENIE KAŻDEGO KOLEJNEGO PARAMETRU LUB EDYCJĘ WCZEŚNIEJ ZAPISANEGO NALEŻY KAŻDORAZOWO ZATWIERDZIĆ ZA POMOCĄ PRZYCISKU Dla systemu ogrodzeniowego ROMA istnieje możliwość wyboru jednej z czterech opcji dotyczącej typu bloczka uwzględnionego do budowy murka [Rys.25]. Wybór odpowiedniej litery oznacza: D murek wykonany z bloczków BRDM (360x360x200) S murek wykonany z bloczków BRSM (200x504x200) M murek wykonany z bloczków BRMM (200x252x200) S/M murek wykonany z bloczków BRSM oraz BRMM 18

19 Rys. 25 Również dla typu słupka [Rys.26] wybierz jedną z dostępnych opcji, która określi rodzaj wybranego bloczka do budowy słupka: D słupek wykonany z bloczków BRDM (360x360x200) S słupek wykonany z bloczków BRSM (200x504x200) M słupek wykonany z bloczków BRMM (200x252x200) S/M słupek wykonany z bloczków BRSM oraz BRMM 19

20 Rys. 26 WAŻNE Dzięki możliwości wyboru bloczków do wykonania murku oraz słupka, w projekcie można wykonać wiele wariantów ogrodzenia WAŻNE W przypadku wyboru typu murka oznaczonego literką D w projekcie wybierz typ słupka D. Wybór innego typu słupka spowoduje nieprawidłowości w wykonanym projekcie. Z listy Kolor ogrodzenia [Rys.27] wybierz nazwę preferowanego koloru, który widoczny będzie na wizualizacji podczas dalszego projektowania. 20

21 Rys. 27 Zgodnie z wcześniej określonym systemem ogrodzeniowym z listy Daszki na murek [Rys.28] oraz Daszki na słupek [Rys.] możesz wybrać produkty przypisane do danego typu murka oraz słupka. Daszki wyświetlane są według przypisanego kodu różnią się miedzy sobą kształtem, kolorem i wymiarami. Rys

22 Określając parametr Warstwy podmurówki [Rys.29] za pomocą przycisków zdefiniowana zostaje ilość warstw bloczków tworzących podmurówkę (wysokość podmurówki wykonanej np. z dwóch warstw zależy od wymiarów bloczka w danym systemie dla systemu ROMA wysokość bloczka wynosi 20 cm - wysokość podmurówki na 2 warstwy = 40 cm + wysokość daszka). Parametr Warstwy słupków określa ilość warstw słupka nad podmurówką. Określona ilość (np. 7 warstw) przedstawia liczbę warstw ułożoną na podmurówce. Suma warstw przedstawia ilość warstw bloczków liczoną od fundamentu suma warstw podmurówki i warstw słupków. Długość całkowita wyświetla całkowitą długość zaprojektowanego ogrodzenia. Wyświetlana wartość aktualizowana jest na bieżącą podczas projektowania w zależności od dodawanych elementów ogrodzeniowych. Rys Dodawanie elementów ogrodzenia Po zdefiniowaniu rodzaju ogrodzenia możesz przejść do dodawania poszczególnych elementów, które będą tworzyć całość ogrodzenia. Wybór poszczególnych elementów znajduję się w oknie Zestaw elementów ogrodzenia [Rys.30] 22

23 Rys. 30 Wybór jednego z trzech przicisków powoduję wstawienie do projektu odpwiedniego elementu: - wstawienie pojedynczego segmentu ogrodzenia - umieszczenie w projekcie wolnostojącego słupka - uwzględnienie miejsca na bramę bądź furtkę Każdą z wybranych opcji możesz usnąć z projektu ogrodzenia poprzez wybranie przycisku znajduję się po prawej stronie okna z opisem segmentu., który Dodawanie elementu PRZĘSŁO Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy segment ogrodzenia, dla którego można określać poszczególne parametry [Rys.31]. Rys. 31 W miejscu Długość segmentu ogrodzenia wpisz wartość, która będzie oznaczać długość dodanego przęsła [Rys.32]. 23

25 Rys. 33 Rys

26 W przypadku wpisania wartości 0 lub pozostawienie pustego miejsca dla tego parametru, wstawiony zostanie murek o zadanej długości oraz wysokości określonej w parametrze Warstwy podmurówki [Rys.35]. Rys. 35 Parametr Indywidualna szerokość słupków daje możliwość poszerzenia wszystkich słupków w danym segmencie ogrodzenia lub poszerzenie wybranych słupków [Rys.36]. Rys. 36 W systemie ogrodzeniowym ROMA minimalna szerokość słupka uzależniona jest od typu bloczka wybranego w oknie Rodzaj ogrodzenia. Słupek z bloczków D - jednorazowe poszerzenie słupka powoduję wydłużenie o 36cm. Słupek z bloczków S - jednorazowe poszerzenie słupka powoduję wydłużenie o 50,4 cm. Słupek z bloczków M lub S/M - jednorazowe poszerzenie słupka powoduję wydłużenie o 25,2 cm. 26

27 Parametr Inna warstwa muru daje możliwość ustawienia większej lub mniejszej ilości warstw podmurówki na danym segmencie ogrodzenia [Rys.37] niż liczba warstw określona w parametrze Warstwy podmurówki. Rys Dodawanie elementu SŁUPEK Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy słupek [Rys.38]. Element możesz edytować za pomocą przycisków: poszerzenie szerokości słupka zwężenie wcześniej poszerzonego słupka 27

28 Rys Dodawanie elementu BRAMA/FURTKA Wybranie przycisku powoduję wyświetlenie w oknie pustego pola - miejsca na montaż bramy bądź furtki [Rys. 39]. Przed wstawieniem kolejnego elementu należy określić długość niezbędną do późniejszego zamontowania w tym miejscy wymienionych części ogrodzeniowych. Rys

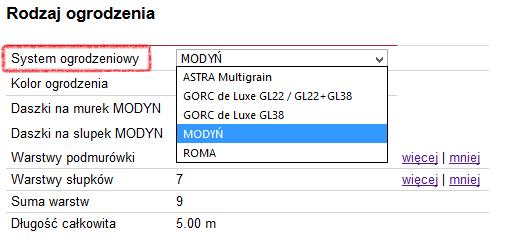

29 5. PROJEKTOWANIE OGRODZENIA MODYŃ 5.1. Zdefiniowanie rodzaju ogrodzenia Planując wykonanie ogrodzenia w systemie ROMA w oknie Rodzaj ogrodzenia z listy System ogrodzeniowy wybierz odpowiednią opcję [Rys.40]. Rys. 40 Po określeniu systemu ogrodzeniowego wybór zatwierdź przyciskiem: WAŻNE! OKREŚLENIE KAŻDEGO KOLEJNEGO PARAMETRU LUB EDYCJĘ WCZEŚNIEJ ZAPISANEGO NALEŻY KAŻDORAZOWO ZATWIERDZIĆ ZA POMOCĄ PRZYCISKU Dla systemu ogrodzeniowego MODYŃ przewidziany jest tylko jeden kolor ogrodzenia oraz jeden typ daszka, dlatego po wyborze tego systemu ogrodzeniowego nie ma możliwości zmian koloru oraz daszków. [Rys.41] Rys

30 Określając parametr Warstwy podmurówki [Rys.42] za pomocą przycisków zdefiniowana zostaje ilość warstw bloczków tworzących podmurówkę (wysokość podmurówki wykonanej np. z dwóch warstw zależy od wymiarów bloczka w danym systemie dla systemu MODYŃ wysokość bloczka wynosi 20 cm - wysokość podmurówki na 2 warstwy = 40 cm + wysokość daszka). Parametr Warstwy słupków określa ilość warstw słupka nad podmurówką. Określona ilość (np. 7 warstw) przedstawia liczbę warstw ułożoną na podmurówce. Suma warstw przedstawia ilość warstw bloczków liczoną od fundamentu suma warstw podmurówki i warstw słupków. Długość całkowita wyświetla całkowitą długość zaprojektowanego ogrodzenia. Wyświetlana wartość aktualizowana jest na bieżącą podczas projektowania w zależności od dodawanych elementów ogrodzeniowych. Rys Dodawanie elementów ogrodzenia Po zdefiniowaniu rodzaju ogrodzenia możesz przejść do dodawania poszczególnych elementów, które będą tworzyć całość ogrodzenia. Wybór poszczególnych elementów znajduję się w oknie Zestaw elementów ogrodzenia [Rys.43]. Rys

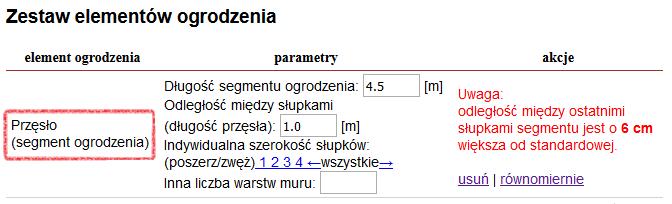

31 Wybór jednego z trzech przicisków powoduję wstawienie do projektu odpwiedniego elementu: - wstawienie pojedynczego segmentu ogrodzenia - umieszczenie w projekcie wolnostojącego słupka - uwzględnienie miejsca na bramę bądź furtkę Każdą z wybranych opcji można usnąć z projektu ogrodzenia poprzez wybranie przycisku znajduję się po prawej stronie okna z opisem segmentu., który Dodawanie elementu PRZĘSŁO Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy segment ogrodzenia, dla którego można określać poszczególne parametry [Rys.45]. Rys. 44 W miejscu Długość segmentu ogrodzenia wpisz wartość, która będzie oznaczać długość dodanego przęsła [Rys.45]. 31

32 Rys. 45 Odległość między słupkami oznacza odstęp jaki chcesz uzyskać między słupkami. Podana odległość jest zachowana dla wszystkich przestrzeni między słupkowych, poza ostatnim przęsłem [Rys.46]. Aby uzyskać jednakową odległość między wszystkimi słupkami kliknij. Spowoduję to wyrównanie odległości między słupkami do jednakowej wartości - ewentualny naddatek doliczany jest do ostatniego przęsła [Rys.47]. 32

33 Rys. 46 Rys

34 W przypadku wpisania wartości 0 lub pozostawienie pustego miejsca dla tego parametru, wstawiony zostanie murek o zadanej długości oraz wysokości określonej w parametrze Warstwy podmurówki [Rys.48]. Rys. 48 Parametr Indywidualna szerokość słupków daje możliwość poszerzenia wszystkich słupków w danym segmencie ogrodzenia, bądź poszerzenie wybranych słupków [Rys.49]. Rys. 49 W systemie ogrodzeniowym MODYŃ minimalna szerokość słupka wynosi 36cm, każde jednorazowe poszerzenie słupka powoduję wydłużenie go o następne 36cm. 34

35 Parametr Inna warstwa muru daje możliwość ustawienia większej lub mniejszej ilości warstw podmurówki na danym segmencie ogrodzenia [Rys.50] niż liczba warstw określonej w parametrze Warstwy podmurówki. Rys Dodawanie elementu SŁUPEK Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy słupek [Rys. 51]. Element możesz edytować za pomocą przycisków: poszerzenie szerokości słupka zwężenie wcześniej poszerzonego słupka 35

36 Rys Dodawanie elementu BRAMA/FURTKA Wybranie przycisku powoduję wyświetlenie w oknie pustego pola - miejsca na montaż bramy bądź furtki [Rys. 52]. Przed wstawieniem kolejnego elementu należy określić długość niezbędną do późniejszego zamontowania w tym miejscy wymienionych części ogrodzeniowych. 36

37 Rys

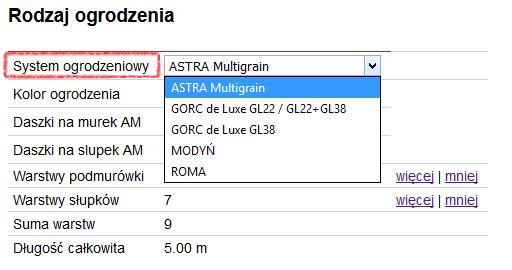

38 6. PROJEKTOWANIE OGRODZENIA ASTRA MULTIGRAIN 6.1. Zdefiniowanie rodzaju ogrodzeni Planując wykonanie ogrodzenia w systemie ASTRA MULTIGRAIN w oknie Rodzaj ogrodzenia z listy System ogrodzeniowy wybierz odpowiednią opcję [Rys.53]. Rys. 53 Po określeniu systemu ogrodzeniowego wybór zatwierdź przyciskiem: WAŻNE! OKREŚLENIE KAŻDEGO KOLEJNEGO PARAMETRU LUB EDYCJĘ WCZEŚNIEJ ZAPISANEGO NALEŻY KAŻDORAZOWO ZATWIERDZIĆ ZA POMOCĄ PRZYCISKU Z listy Kolor ogrodzenia [Rys.54] wybierz nazwę preferowanego koloru, który widoczny będzie na wizualizacji podczas dalszego projektowania. Rys

39 Zgodnie z wcześniej określonym systemem ogrodzeniowym z listy Daszki na murek [Rys.55] oraz Daszki na słupek [Rys.56] możesz wybrać produkty przypisane do danego systemu. Daszki wyświetlane są według przypisanego kodu różnią się miedzy sobą kształtem, kolorem i wymiarami. Rys. 55 Rys. 56 Określając parametr Warstwy podmurówki [Rys.57] za pomocą przycisków zdefiniowane zostaje ilość warstw bloczków tworzących podmurówkę (wysokość podmurówki wykonanej np. z dwóch warstw zależy od wymiarów bloczka w danym systemie dla systemu ASTRA MULTIGRAIN wysokość bloczka wynosi 13 cm - wysokość podmurówki na 2 warstwy = 26 cm + wysokość daszka). 39

40 Parametr Warstwy słupków określa ilość warstw słupka nad podmurówką. Określona ilość (np. 7 warstw) przedstawia liczbę warstw ułożoną na podmurówce. Suma warstw przedstawia ilość warstw bloczków liczoną od fundamentu suma warstw podmurówki i warstw słupków. Długość całkowita wyświetla całkowitą długość zaprojektowanego ogrodzenia. Wyświetlana wartość aktualizowana jest na bieżącą podczas projektowania w zależności od dodawanych elementów ogrodzeniowych. Rys Dodawanie elementów ogrodzenia Po zdefiniowaniu rodzaju ogrodzenia możesz przejść do dodawania poszczególnych elementów, które będą tworzyć całość ogrodzenia. Wybór poszczególnych elementów znajduję się w oknie Zestaw elementów ogrodzenia [Rys.58]. Rys

41 Wybór jednego z trzech przicisków powoduję wstawienie do projektu odpwiedniego elementu: - wstawienie pojedynczego segmentu ogrodzenia - umieszczenie w projekcie wolnostojącego słupka - uwzględnienie miejsca na bramę bądź furtkę Każdą z wybranych opcji można usnąć z projektu ogrodzenia poprzez wybranie przycisku znajduję się po prawej stronie okna z opisem segmentu., który Dodawanie elementu PRZĘSŁO Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy segment ogrodzenia, dla którego można określać poszczególne parametry [Rys.59]. Rys. 59 W miejscu Długość segmentu ogrodzenia wpisz wartość, która będzie oznaczać długość dodanego przęsła [Rys.60]. 41

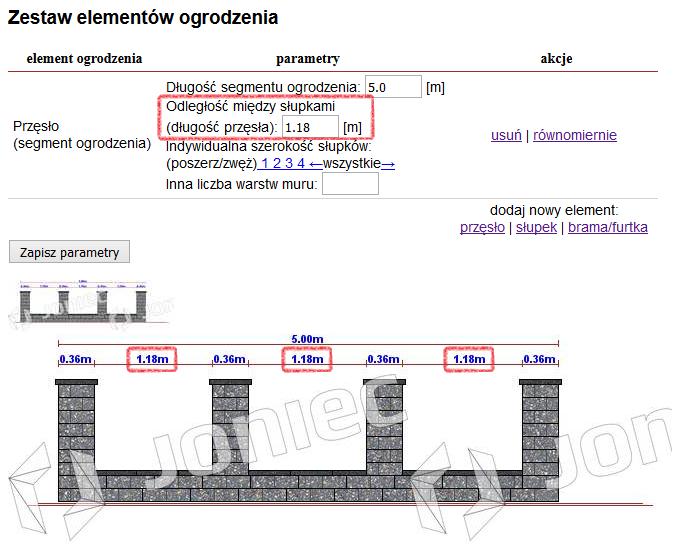

43 Rys. 61 Rys

44 W przypadku wpisania wartości 0 lub pozostawienie pustego miejsca dla tego parametru, wstawiony zostanie murek o zadanej długości oraz wysokości określonej w parametrze Warstwy podmurówki [Rys.63]. Rys. 63 Parametr Indywidualna szerokość słupków daje możliwość poszerzenia wszystkich słupków w danym segmencie ogrodzenia, bądź poszerzenie wybranych słupków [Rys.64]. Rys. 64? 44

45 Parametr Inna warstwa muru daje możliwość ustawienia większej lub mniejszej ilości warstw podmurówki na pojedynczym segmencie ogrodzenia [Rys.65] niż liczba warstw określona w oknie Rodzaj ogrodzenia. Rys Dodawanie elementu SŁUPEK Wybierając przycisk w oknie Zestaw elementów ogrodzenia zostanie dodany pojedynczy słupek [Rys. 66]. Element możesz edytować za pomocą przycisków: poszerzenie szerokości słupka zwężenie wcześniej poszerzonego słupka 45

46 Rys Dodawanie elementu BRAMA/FURTKA Wybranie przycisku powoduję wyświetlenie w oknie pustego pola - miejsca na montaż bramy bądź furtki [Rys. 67]. Przed wstawieniem kolejnego elementu należy określić długość niezbędną do późniejszego zamontowania w tym miejscy wymienionych części ogrodzeniowych. Rys

47 7. UWAGI Instrukcja została stworzona w celu ułatwienia pracy z programem do projektowania ogrodzenia. Zostały w niej opisane sposoby postępowania podczas tworzenia projektu w wybranym systemie ogrodzeniowym firmy JONIEC. W przypadku trudności bądź jakichkolwiek pytań dotyczących projektowania ogrodzenia zalecamy kontakt z działem obsługi klienta: Biuro Obsługi Klienta firmy JONIEC telefon: , info@joniec.pl 47
