Stacja czołowa TOPLINE - moduł podstawowy OV 75M / OV 75M CI

Wielkość: px
Rozpocząć pokaz od strony:

Download "Stacja czołowa TOPLINE - moduł podstawowy OV 75M / OV 75M CI"

Transkrypt

1 Tv Instrukcja Obsługi Stacja czołowa TOPLINE - moduł podstawowy OV 75M / OV 75M CI - statyczny remultiplekser REMUX (XX11) - transmodulator kanałowy dual QAM - z/bez NIT CS 76 (XX21) (XX31) - transmodulator kanałowy COFDM (XX41) - podwójny transmodulator kanałowy QAM z CI, NIT, Service-Filter (X061) - podwójny transmodulator kanałowy COFDM z CI, NIT, Service-Filter (X071) 1. Wejście sumowania przelotowego (F) 2. Wyjście sumowania przelotowego (F) 3. Opcjonalnie, zależnie od modułu wejściowego 4. Interfejs programowania, Mini-DIN 5. Śruba mocująca 6. Wyświetlacz 7. Panel kontrolny 8. Gniazdo zasilające DC 2 gniazda dla modułów wejściowych - DVB-S, DVB-S2, DVB-T, DVB-C, koder Audio/Video, wejście/wyjście ASI, wejście dual ASI, wejście Fast Ethernet (IP), SDI zintegrowany element uzupełniania bitowego dla ustawienia stałej prędkości przesyłu danych na wyjściu zintegrowana obsługa strumienia transportowego (SI, NIT) przełączalna konfiguracja wyjścia (tryb pracy pojedynczy / tryb sumowania przelotowego) złącze dla zarządzania zdalnego (OV51A/52) 1

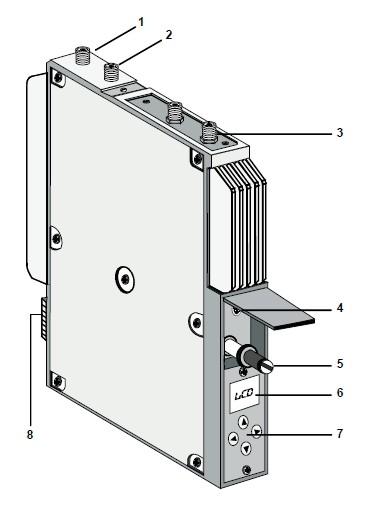

2 Gniazdo F Moduły DVB-S / DVB-S2 / DVB-T / DVB-C Gniazdo Cinch Moduł AV-MPEG Gniazda BNC Moduł ASI Gniazda BNC, phone jack 3.5 mm Moduł SDI Gniazdo RJ Moduł IP 2

3 Spis treści: Instrukcja Obsługi Opis gniazd / przycisków 1 - Opis gniazd opcjonalnych 2 Specyfikacja techniczna 1 Ustawienia fabryczne 1 Schemat blokowy 41 Obsługa modułu podstawowego - Przegląd gniazd 2 - Dual QAM REMUX QAM COFDM tryb remultipleksera (Remux-Mode) COFDM tryb hierarchiczny (Hierarchical-Mode) COFDM tryb niehierarchiczny (NonHierarchical-Mode) COFDM tryb repeatera DVBT (DVBT-Repeater-Mode) Dual QAM z CI Dual COFDM z CI Obsługa modułu wejściowego - DVB-S 27 - DVB-S DVB-T 28 - DVB-C 29 - AV-MPEG 29 - ASI in/out 30 - IP (100 Mb) 31 - SDI - MPEG 32 Specyfikacje techniczne - Dual QAM 33 - REMUX QAM 34 - DVB-S 35 - DVB-S DVB-T 35 - DVB-C 36 - AV-MPEG 36 - ASI in/out 37 - IP (100 Mb) 38 - SDI MPEG 38 Informacje dla zamawiającego - Klucz kanału 39 Uwaga:?????? Signal? Wyświetlenie powyższego może mieć następujące przyczyny: 1. brak sygnału wejściowego 2. nieprawidłowa częstotliwość wejściowa 3. nieprawidłowa przepustowość QPSK Overfl oznacza obsługę REMUX. Podczas inicjalizacji miga busy. Panel kontrolny jest zablokowany i wprowadzanie danych jest niemożliwe aż do zniknięcia busy. 3

4 Ustawienia Dual QAM (Klucz kanałowy XX2/3X z/bez obsługą strumienia transportowego) OV75 A/B = Kanał 1237 MHz = Częstotliwość wej. A/B <1.0e-4 = BER, zmienny Channel Kanał A/B OV 75M Ch. A Tutaj wstawić ustawienia dla modułu wejściowego. OV 75M busy F-Out MHz w 1-MHz-krokach Offset kanału B) 4-8 MHz przesunięcie kanału wyjściowego Np. Kanał A = 471,25 MHz + 8 MHz Offset = Kanał B OUT-Att 0-10 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy Stuffin (moduły z obsługą TS) on automatyczne wprowadzanie bitów danych off automatyczne wprowadzanie wyłączone DualQAM z obsługą TS i DVB-S i/lub moduły ASI, DVB-S2) QAM Rate kbaud?symbolrate? oznacza nieprawidłową przepustowość,????? patrz Uwaga na str.3 DualQAM z obsługą TS i DVB-S i/lub moduły ASI, DVB-S2) QAMMode 16, 32, 64, 128, 256 QAM rodzaj modulacji QAMCarr auto sygnał QAM wyłącza automatycznie on sygnał QAM nie wyłącza off sygnał QAM wyłącza QAMSpec normal - normalny inverse - odwrócony 4

5 Op-ID PIDFlt 0-9 Operator ID, 0x0001-0xFFFF, podawane w Hex/off (przy zmianie częstotliwości wejściowej OP-ID i PIDFlt są ustawiane na OFF) 0-9, 10 Filter, podawane w Hex / off Modules Wyświetlenie zamontowanych modułów A: Moduł DVBS B: Moduł DVBS Dual-QAM Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu wersja oprogramowania mod QAM dane poufne ModVers Wyświetla wersje modułu wejściowego A: DVBS moduł S wersja oprogramowania H wersja sprzętu Wybór opcji w menu i ustawianie cyfr w odpowiednich wierszach menu dokonuje się za pomocą przycisków UP i DOWN. Zatwierdzanie opcji oraz wejście i wyjście z poszczególnych wierszy menu dokonuje się za pomocą przycisków i. Zapisywanie danych: następuje automatycznie. Dane są zachowywane także podczas awarii zasilania. 5

6 Ustawienia Remux-QAM (Klucz kanałowy XX11) OV75 A/B = Kanał 1237 MHz = Częstotliwość wej. A/B = Częstotliwość wyj. <1.0e-4 = BER Channel Kanał wejściowy A/B OV 75M Mod No/ Mod init/ REMUX init!overflow Tutaj wstawić ustawienia dla modułu wejściowego. OV 75M busy Program Wyświetla listę nazw transporderów. Wybór priorytetu dla programu przyciskiem * zatwierdza wybrany program Uwaga: Jeden program na kanał!overflow oznacza przepełnienie i należy zmniejszyć liczbę kanałów Wskazania: T=TV, R=Radio, #=zaszyfrowany MUXStat Liczba wybranych programów na kanale A/B Mux on wyświetlenie statusu Remux F-Out MHz w 1-MHz-krokach OUT-Att kanału B) 0-10 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy QAM Rate kbaud?symbolrate? oznacza nieprawidłową przepustowość,????? patrz Uwaga na str.3 DualQAM z obsługą TS i DVB-S i/lub moduły ASI, DVB-S2) QAMMode 16, 32, 64, 128, 256 QAM rodzaj modulacji 6

7 QAMCarr auto sygnał QAM wyłącza automatycznie on sygnał QAM nie wyłącza off sygnał QAM wyłącza QAMSpec normal - normalny inverse - odwrócony Modules Wyświetlenie zamontowanych modułów A: Moduł DVBS B: Moduł DVBS Remux Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu wersja oprogramowania mod QAM licznik przepełnienia (wskazuje częstość przepełnień, reset licznika za pomocą przycisków i. ModVers Wyświetla wersje modułu wejściowego A: DVBS moduł S wersja oprogramowania H wersja sprzętu Wybór opcji w menu i ustawianie cyfr w odpowiednich wierszach menu dokonuje się za pomocą przycisków UP i DOWN. Zatwierdzanie opcji oraz wejście i wyjście z poszczególnych wierszy menu dokonuje się za pomocą przycisków i. Zapisywanie danych: następuje automatycznie. Dane są zachowywane także podczas awarii zasilania. 7

8 Ustawienia COFDM Remux-Mode (Klucz kanałowy XX41) OV75 A/B = Kanał 467 MHz = Częstotliwość wej. A/B = Częstotliwość wyj. <1.0e-4 = BER, wskazania zmienne Channel Kanał wejściowy A/B OV 75M A busy Mode Remux, tryb remultipleksera NonHier, tryb niehierarchiczny Hier, tryb hierarchiczny DVBTRep, tryb repeatera (przy module DVB-T) OV 75M busy Tutaj wstawić ustawienia dla modułu wejściowego. Program Wyświetla listę nazw transporderów. Wybór priorytetu dla programu przyciskiem * zatwierdza wybrany program Uwaga: Jeden program na kanał!overflow oznacza przepełnienie i należy zmniejszyć liczbę kanałów Wskazania: T=TV, R=Radio, #=zaszyfrowany MUXStat Liczba wybranych programów na kanale A/B MUX on wyświetlenie statusu Remux F-Out MHz w 0,25-MHz-krokach OUT-Att kanału B) 0-16 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy Out-BW 5, 6, 7, 8 MHz = szerokość pasma wyjścia NIT-Ins* on Network Information Table włączona off - Network Information Table wyłączona 8

9 NetName* nazwa sieci 7 znaków Netwld* off albo kod Hex 0x0000 FFFF identyfikator sieci Tsld* off albo kod Hex 0x0000 FFFF identyfikator strumienia transportowego * - Niektóre SetTopBoxy wymagają dodatkowych informacji o NITdo odtworzenia poprawnego strumienia transportowego OrgTsld* off albo kod Hex 0x0000 FFFF identyfikator oryginalnego strumienia transportowego QAMMode 16 QAM, 64 QAM, QPSK rodzaj modulacji COFDMCa auto sygnał nośny COFDM wyłącza automatycznie on sygnał nośny COFDM nie wyłącza COFDMSp normal - normalny inverse - odwrócony Coderat 1/2, 2/3, 3/4, 5/6, 7/8 - Coderate k-mode 2k, 8k k-mode Guardin 1/4, 1/8, 1/16, 1/32 - Interwał ochronny Modules Wyświetlenie zamontowanych modułów A: Moduł DVBT B: Moduł DVBS Mod-No Wyświetlenie numerów modułów 0-9 9

10 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu dane poufne licznik przepełnienia (wskazuje częstość przepełnień, reset licznika za pomocą przycisków i. ModVers Wyświetla wersje modułu wejściowego A: DVBS moduł S wersja oprogramowania H wersja sprzętu Wybór opcji w menu i ustawianie cyfr w odpowiednich wierszach menu dokonuje się za pomocą przycisków UP i DOWN. Zatwierdzanie opcji oraz wejście i wyjście z poszczególnych wierszy menu dokonuje się za pomocą przycisków i. Zapisywanie danych: następuje automatycznie. Dane są zachowywane także podczas awarii zasilania. 1 0

11 Ustawienia COFDM Hierarchical-Mode (Klucz kanałowy XX41) OV75 A/B = Kanał 467 MHz = Częstotliwość wej. A/B = Częstotliwość wyj. <1.0e-4 = BER, wskazania zmienne Channel Kanał wejściowy A/B OV 75M A busy Mode Remux, tryb remultipleksera NonHier, tryb hierarchiczny wyłączony Hier, tryb hierarchiczny włączony OV 75M busy Tutaj wstawić ustawienia dla modułu wejściowego. Przy dwóch modułach początku procesu (Frontend), może zostać nadany jednemu z nich priorytet. HPProgr Wyświetla listę nazw transporderów. Wybór priorytetu dla programu przyciskiem * zatwierdza wybrany program Uwaga: Jeden program na kanał!overflow oznacza przepełnienie i należy zmniejszyć liczbę kanałów Wskazania: T=TV, R=Radio, #=zaszyfrowany LPProgr kanału B) Wyświetla listę nazw transporderów. Wybór niskiego priorytetu dla programu przyciskiem. LP CR kanału B) 1/2, 2/3, 3/4, 5/6, 7/8 Coderate niskiego priorytetu MUXStat Liczba wybranych programów na kanale A/B MUX on wyświetlenie statusu F-Out MHz w 0,25-MHz-krokach OUT-Att kanału B) 0-16 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy 1 1

12 Out-BW 5, 6, 7, 8 MHz = szerokość pasma wyjścia NIT-Ins* on Network Information Table włączona off - Network Information Table wyłączona NetName* nazwa sieci 7 znaków Netwld* off albo kod Hex 0x0000 FFFF identyfikator sieci Tsld* off albo kod Hex 0x0000 FFFF identyfikator strumienia transportowego * - Niektóre SetTopBoxy wymagają dodatkowych informacji o NITdo odtworzenia poprawnego strumienia transportowego OrgTsld* off albo kod Hex 0x0000 FFFF identyfikator oryginalnego strumienia transportowego QAMMode 16 QAM, 64 QAM, QPSK rodzaj modulacji COFDMCa auto sygnał nośny COFDM wyłącza automatycznie on sygnał nośny COFDM nie wyłącza COFDMSp normal - normalny inverse - odwrócony HP CR 1/2, 2/3, 3/4, 5/6, 7/8 Coderate wysokiego priorytetu Alpha alpha 1, 2, 4 rozciąganie zakresu diagramu konstelacji k-mode 2k, 8k k-mode 1 2

13 Guardin 1/4, 1/8, 1/16, 1/32 - Interwał ochronny Modules Wyświetlenie zamontowanych modułów A: Moduł DVBT B: Moduł DVBS Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu dane poufne licznik przepełnienia (wskazuje częstość przepełnień, reset licznika za pomocą przycisków i. ModVers Wyświetla wersje modułu wejściowego A/B: DVBS moduł S wersja oprogramowania H wersja sprzętu Wybór opcji w menu i ustawianie cyfr w odpowiednich wierszach menu dokonuje się za pomocą przycisków UP i DOWN. Zatwierdzanie opcji oraz wejście i wyjście z poszczególnych wierszy menu dokonuje się za pomocą przycisków i. Zapisywanie danych: następuje automatycznie. Dane są zachowywane także podczas awarii zasilania. 1 3

14 Ustawienia COFDM NonHierarchical-Mode (Klucz kanałowy XX41) OV75 A = Kanał 467 MHz = Częstotliwość wej. A = Częstotliwość wyj. A <1.0e-4 = BER, wskazania zmienne Mode Remux, tryb remultipleksera NonHier, tryb niehierarchiczny dla modułu początku procesu kanał A Hier, tryb hierarchiczny OV 75M A Busy Tutaj wstawić ustawienia dla modułu wejściowego. OV 75M Busy MUXStat Liczba wybranych programów na kanale A MUX on wyświetlenie statusu F-Out MHz w 0,25-MHz-krokach OUT-Att kanału B) 0-16 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy Out-BW 5, 6, 7, 8 MHz = szerokość pasma wyjścia NIT-Ins* on Network Information Table włączona off - Network Information Table wyłączona NetName* nazwa sieci 7 znaków Netwld* off albo kod Hex 0x0000 FFFF identyfikator sieci * - Niektóre SetTopBoxy wymagają dodatkowych informacji o NITdo odtworzenia poprawnego strumienia transportowego Tsld* OrgTsld* off albo kod Hex 0x0000 FFFF identyfikator strumienia transportowego off albo kod Hex 0x0000 FFFF identyfikator oryginalnego strumienia transportowego 1 4

15 QAMMode 16 QAM, 64 QAM, QPSK rodzaj modulacji COFDMCa auto sygnał nośny COFDM wyłącza automatycznie on sygnał nośny COFDM nie wyłącza COFDMSp normal - normalny inverse - odwrócony Coderat 1/2, 2/3, 3/4, 5/6, 7/8 Coderate k-mode 2k, 8k k-mode Guardin 1/4, 1/8, 1/16, 1/32 - Interwał ochronny Modules Wyświetlenie zamontowanych modułów A: Moduł DVBT Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu dane poufne licznik przepełnienia (wskazuje częstość przepełnień, reset licznika za pomocą przycisków i. ModVers Wyświetla wersje modułu wejściowego A: DVBT moduł S wersja oprogramowania H wersja sprzętu 1 5

16 Informacja NIT Instrukcja Obsługi obr.: zrzut ekranowy z analizera TS multipleksera strumienia transportowego OTxxxx Tabela informacji o sieci NIT (Network Information Table) zawiera specyfikacje transporderów i programów, które będą przenoszone w strumieniu danych, jak np. - częstotliwość robocza nadajników - przepustowość - informacje dla odbiorników i Settop-boxów 1 6

17 Ustawienia COFDM DVBT-Repeater-Mode (Klucz kanałowy 4041) OV75 A = Kanał 467 MHz = Częstotliwość wej. A = Częstotliwość wyj. A <1.0e-4 = BER, wskazania zmienne Mode DVBTRep, tryb repeatera, gdy zamontowany jest moduł DVB-T, parametry wejściowe zostaną dopasowane do COFDM Remux, tryb remultipleksera NonHier, tryb niehierarchiczny Hier, tryb hierarchiczny OV 75M A Busy Tutaj wstawić ustawienia dla modułu wejściowego. OV 75M Busy MUXStat Liczba wybranych programów na kanale A MUX on wyświetlenie statusu remultipleksera F-Out MHz w 0,25-MHz-krokach OUT-Att 0-16 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy COFDMCa auto sygnał nośny COFDM wyłącza automatycznie on sygnał nośny COFDM nie wyłącza COFDMSp normal normalny inverse odwrócony Coderat 1/2, 2/3, 3/4, 5/6, 7/8 Coderate Modules Wyświetlenie zamontowanych modułów A: Moduł DVBT Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu dane poufne licznik przepełnienia (wskazuje częstość przepełnień, reset licznika za pomocą przycisków i. 1 7

18 ModVers Wyświetla wersje modułu wejściowego A: DVBT moduł S wersja oprogramowania H wersja sprzętu Wybór opcji w menu i ustawianie cyfr w odpowiednich wierszach menu dokonuje się za pomocą przycisków UP i DOWN. Zatwierdzanie opcji oraz wejście i wyjście z poszczególnych wierszy menu dokonuje się za pomocą przycisków i. Zapisywanie danych: następuje automatycznie. Dane są zachowywane także podczas awarii zasilania. 1 8

19 Ustawienia Dual QAM z CI (Klucz kanałowy X061 z obsługą strumienia transportowego) OV75M A/B = Kanał 1237 MHz = Częstotliwość wej. A/B 479 MHz = Częstotliwość wyj. A/B <1.0e-4 = BER, zmienny Channel Kanał A/B OV 75M Ch. A Tutaj wstawić ustawienia dla modułu wejściowego. OV 75M busy CI Na liście pokazane są nazwy programów odbieranych transporderów. Wybór programu do odszyfrowania zatwierdza się za pomocą przycisku. T = TV; R = Radio; # = zaszyfrowany Source FE-all: FE-sel: ASI-all: ASI-sel: Całkowity strumień transportowy początku procesu jest używany Tylko programy wybrane w menu Prog są używane Całkowity strumień transportowy modułu ASI OV 67 jest używany (tylko ze zintegrowanym modułem ASI OV 67) Tylko programy wybrane w menu Prog są używane (tylko ze zintegrowanym modułem ASI OV 67) Prog (tylko jeśli FE-sel lub ASI-sel są wybrane w Source menu Wyświetla listę nazw transporderów. Wybór programu za pomocą przycisku. * zatwierdza wybrane programy Uwaga: Wybierz jeden program na kanał. Jeśli wyświetli się!overfl. (całkowita przepustowość danych za wysoka) należy zredukować liczbę kanałów. T = TV; R = Radio; # = zaszyfrowany F-Out MHz w 1-MHz-krokach Offset kanału B) 4-8 MHz przesunięcie kanału wyjściowego Np. Kanał A = 471,25 MHz + 8 MHz Offset = Kanał B 1 9

20 OUT-Att 0-15 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy QAM Rate kbaud?symbolrate? oznacza nieprawidłową przepustowość,????? patrz Uwaga na str.3 DualQAM z obsługą TS i DVB-S i/lub moduły ASI, DVB-S2) QAMMode 16, 32, 64, 128, 256 QAM rodzaj modulacji QAMSpec normal - normalny inverse - odwrócony Carrier Kanału B) on/off on: sygnał nośny włączony off: sygnał nośny wyłączony NIT-set NIT-Gen on/off włączenie/wyłączenie tablicy informacji o sieci NetID off albo ustawiany w kodzie Hex 0x000 0x1FFF identyfikator sieci NETName nazwa sieci - 7 znaków TSID off albo ustawiany w kodzie Hex 0x000 0x1FFF identyfikator strumienia transportowego O-NetID off albo ustawiany w kodzie Hex 0x000 0x1FFF identyfikator oryginalnego strumienia transportowego 2 0

21 PIDAdd (tylko jeśli FE-sel lub ASI-sel są wybrane w Source menu PIDAdd0 off albo ustawiany w kodzie Hex 0x000 0x1FFF Wprowadzony PID jest niefiltrowany i przepuszczany PIDAdd9 off albo ustawiany w kodzie Hex 0x000 0x1FFF Op-ID (moduł z obsługą TS) off albo ustawiany w kodzie Hex 0x000 0x1FFF, ID operatora (przy zmianie częstotliwości wejściowej OP-ID i PIDFlt są ustawiane na OFF) PIDFltr (moduł z obsługą TS) PIDFlt0 off albo ustawiany w kodzie Hex 0x000 0x1FFF PIDFlt9 off albo ustawiany w kodzie Hex 0x000 0x1FFF IP-sett IPAddr0 172 ustawienie adresu IP (cz.i), kursor wskazuje aktualnie ustawianą cyfrę, wyboru dokonuje się za pomocą przycisków i. IPAddr1 29 ustawienie adresu IP (cz.ii) IPAddr2 1 ustawienie adresu IP (cz.iii) IPAddr3 91 ustawienie adresu IP (cz.iv) Mask0 255 ustawienie maski sieci (cz.i), kursor wskazuje aktualnie ustawianą cyfrę, wyboru dokonuje się za pomocą przycisków i. 2 1

22 Mask1 255 ustawienie maski sieci (II) Mask2 0 ustawienie maski sieci (cz.iii) Mask3 0 ustawienie maski sieci (cz.iii) GWAddr0 172 ustawienie adresu bramy (cz.i), kursor wskazuje aktualnie ustawianą cyfrę, wyboru dokonuje się za pomocą przycisków i. GWAddr1 29 ustawienie adresu bramy (II) GWAddr2 1 ustawienie adresu bramy (III) GWAddr3 92 ustawienie adresu bramy (IV) MACAddr E wyświetla adres MAC Modules Wyświetlenie zamontowanych modułów A: Moduł DVBS2 B: Moduł Dual-QAM Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu wersja oprogramowania mod QAM dane poufne ModVers Wyświetla wersje modułu wejściowego A: DVBS moduł S wersja oprogramowania H wersja sprzętu M: MPEG2 moduł S wersja oprogramowania H wersja sprzętu 2 2

23 Ustawienia Dual COFDM z CI NonHierarchical Mode (Klucz kanałowy X071) OV75M A/B = Kanał 1237 MHz = Częstotliwość wej. A/B 479 MHz = Częstotliwość wyj. A/B <1.0e-4 = BER, zmienny Channel Kanał A/B OV 75M Ch. A Tutaj wstawić ustawienia dla modułu wejściowego. OV 75M busy CI Na liście pokazane są nazwy programów odbieranych transporderów. Wybór programu do odszyfrowania zatwierdza się za pomocą przycisku. * zatwierdza wybrane programy T = TV; R = Radio; # = zaszyfrowany Source FE-all: FE-sel: ASI-all: ASI-sel: Całkowity strumień transportowy początku procesu jest używany Tylko programy wybrane w menu Prog są używane Całkowity strumień transportowy modułu ASI OV 67 jest używany (tylko ze zintegrowanym modułem ASI OV 67) Tylko programy wybrane w menu Prog są używane (tylko ze zintegrowanym modułem ASI OV 67) Prog (tylko jeśli FE-sel lub ASI-sel są wybrane w Source menu Wyświetla listę nazw transporderów. Wybór programu za pomocą przycisku. * zatwierdza wybrane programy Uwaga: Wybierz jeden program na kanał. Jeśli wyświetli się!overfl. (całkowita przepustowość danych za wysoka) należy zredukować liczbę kanałów. T = TV; R = Radio; # = zaszyfrowany F-Out MHz w 1-MHz-krokach Offset kanału B) 4-8 MHz przesunięcie kanału wyjściowego Np. Kanał A = 471,25 MHz + 8 MHz Offset = Kanał B 2 3

24 Carrier Kanału B) on/off on: sygnał nośny włączony off: sygnał nośny wyłączony OUT-Att 0-15 db poziom wyjściowy w 1-dB-krokach OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy Out-BW 5, 6, 7, 8 MHz szerokość pasma wyjścia QAMMode 16 QAM, 64 QAM, QPSK - rodzaj modulacji k-mode 2k, 8k Guardin 1/4, 1/8, 1/16, 1/32 - interwał ochronny HP CR 1/2, 2/3, 3/4, 5/6, 7/8 Code rate COFDMSp normal/inverse inwersja spektralna COFDM NIT-set NIT-Gen on/off włączenie/wyłączenie tablicy informacji o sieci NetID off albo ustawiany w kodzie Hex 0x000 0x1FFF identyfikator sieci NETName nazwa sieci - 7 znaków TSID off albo ustawiany w kodzie Hex 0x000 0x1FFF identyfikator strumienia transportowego O-NetID off albo ustawiany w kodzie Hex 0x000 0x1FFF identyfikator oryginalnego strumienia transportowego 2 4

25 PIDAdd (tylko jeśli FE-sel lub ASI-sel są wybrane w Source menu PIDAdd0 off albo ustawiany w kodzie Hex 0x000 0x1FFF Wprowadzony PID jest niefiltrowany i przepuszczany PIDAdd9 off albo ustawiany w kodzie Hex 0x000 0x1FFF PIDFltr (moduł z obsługą TS) PIDFlt0 off albo ustawiany w kodzie Hex 0x000 0x1FFF PIDFlt9 off albo ustawiany w kodzie Hex 0x000 0x1FFF IP-sett IPAddr0 172 ustawienie adresu IP (cz.i), kursor wskazuje aktualnie ustawianą cyfrę, wyboru dokonuje się za pomocą przycisków i. IPAddr1 29 ustawienie adresu IP (cz.ii) IPAddr2 1 ustawienie adresu IP (cz.iii) IPAddr3 91 ustawienie adresu IP (cz.iv) Mask0 255 ustawienie maski sieci (cz.i), kursor wskazuje aktualnie ustawianą cyfrę, wyboru dokonuje się za pomocą przycisków i. Mask1 255 ustawienie maski sieci (II) Mask2 0 ustawienie maski sieci (cz.iii) 2 5

26 Mask3 0 ustawienie maski sieci (cz.iii) GWAddr0 172 ustawienie adresu bramy (cz.i), kursor wskazuje aktualnie ustawianą cyfrę, wyboru dokonuje się za pomocą przycisków i. GWAddr1 29 ustawienie adresu bramy (II) GWAddr2 1 ustawienie adresu bramy (III) GWAddr3 92 ustawienie adresu bramy (IV) MACAddr E wyświetla adres MAC Modules Wyświetlenie zamontowanych modułów A: Moduł DVBS2 B: Moduł Dual-QAM Mod-No Wyświetlenie numerów modułów 0-9 Version Version wersja urządzenia podstawowego wersja oprogramowania modułu wersja oprogramowania mod QAM dane poufne ModVers Wyświetla wersje modułu wejściowego A: DVBS moduł S wersja oprogramowania H wersja sprzętu M: MPEG2 moduł S wersja oprogramowania H wersja sprzętu 2 6

27 Ustawienia DVB-S (Klucz kanałowy 1XXX) Ustawienia modułu DVB-S. Sat-IF MHz wybór Sat-IF w 1MHz-krokach SymRate ks/s Symbolrate BerRate <1.0 e-4 BER jest wskazaniem liczby błędów transmisji, a więc jakości sygnału <1.0 e-4 bardzo niska liczba błędów 1.0 e-3 niska liczba błędów 1.0 e-2 próg wyświetlania: Signal? zły sygnał Mb = dane wejściowe OutConf loop tryb pracy sumowania porzelotowego single tryb pracy pojedynczy Ustawienia DVB-S2 (Klucz kanałowy 3XXX) Ustawienia modułu DVB-S2. Sat-IF MHz wybór Sat-IF w 1MHz-krokach SymRate ks/s Symbolrate DVBMode S QPSK 1/2, 2/3, 3/4, 5/6, 7/8 S2 8QPSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 S2 QPSK 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Pilot on / off BerRate <1.0 e-4 BER jest wskazaniem liczby błędów transmisji, a więc jakości sygnału <1.0 e-4 bardzo niska liczba błędów 1.0 e-3 niska liczba błędów 1.0 e-2 próg wyświetlania: Signal? zły sygnał Mb = dane wejściowe 2 7

28 Ustawienia DVB-T (Klucz kanałowy 4XXX) Ustawienia modułu początku procesu DVB-T. In-Freq MHz wybór częstotliwości wejściowej w 0,25-MHz-krokach In-Offs Przesunięcie (offset) wejścia -166 khz, 0, MHz -125 khz, 0, MHz In-BW Szerokość pasma 7/8 MHz In-ATT 0 db, 20 db tłumik wejścia (dostępne z ModVers: H2.000) HierMod Hierarch mode (dostępne z ModVers: H2.000) high (priorytet) low (priorytet) BerRate <1.0 e-4 BER jest wskazaniem liczby błędów transmisji, a więc jakości sygnału <1.0 e-4 bardzo niska liczba błędów 1.0 e-3 niska liczba błędów 1.0 e-2 próg wyświetlania: Signal? zły sygnał Mb = dane wejściowe 2 8

29 Ustawienia DVB-C (Klucz kanałowy 5XXX) Uwaga! Kanał przepełniony, wstaw filtr selektywny kanału w sygnał wejściowy RF Ustawienia modułu początku procesu DVB-C. In-Freq MHz wybór częstotliwości wejściowej w 0,5-MHz-krokach SymRate ks/s przpustowość wejścia In-Mode 16, 32, 64, 128, 256, QAM In-ATT 0 db, 20 db tłumik wejścia BerRate <1.0 e-4 BER jest wskazaniem liczby błędów transmisji, a więc jakości sygnału <1.0 e-4 bardzo niska liczba błędów 1.0 e-3 niska liczba błędów 1.0 e-2 próg wyświetlania: Signal? zły sygnał Mb = dane wejściowe Ustawienia AV-MPEG (Klucz kanałowy 6XXX) Uwaga: Nie używaj tego samego adresu dwa razy Ustawienia modułu początku procesu ASV. VidRate 3,0; 4,5; 6,0; 9,0 Mbit/s dane video A-Mode Stereo, JointSt, Dual, Single Name Nazwa programu (7 znaków) Provid. Nazwa providera (7 znaków) TSID Identyfikator strumienia transportowego, Ustawienia w kodzie Hex 0 x FFFF SID Identyfikator usługi, Ustawienia w kodzie Hex 0 x FFFF 2 9

30 VidNorm PAL, NTSC, SECAM wybór standardu video Encode Aud/Vid = wpis na listę TV odbiorników kablowych Audio = wpis na listę Radio odbiorników kablowych, koduje tylko sygnał audio TP-Gen on / off - niebieski obraz testowy Ustawienia ASI wej/wyj (Klucz kanałowy 7XXX) Ustawienia modułu początku procesu ASI. ASI loop on moduł ASI jest ustawiany pomiędzy modulatorem początku procesu i modulatorem QAM (kanał A). Kanał B jest ustawiany na off. Off 3 0

31 Ustawienia IP 100 Mb (Klucz kanałowy 9XXX) Ustawienia modułu wejściowego. IPAddr ustawianie adresu IP (pierwsza część) (kursor należy ustawić pod ustawianą cyfrą i zmieniać za pomocą przycisków i.) IPAddr 1 29 ustawianie adresu IP (druga część) IPAddr 2 1 ustawianie adresu IP (trzecia część) IPAddr 3 91 ustawianie adresu IP (czwarta część) MCAddr ustawianie adresu multicast (pierwsza część) (kursor należy ustawić pod ustawianą cyfrą i zmieniać za pomocą przycisków i.) MCAddr ustawianie adresu multicast (druga część) MCAddr ustawianie adresu multicast (trzecia część) MCAddr ustawianie adresu multicast (czwarta część) Port ustawienie adresu portu MCast on włączenie multicastu off wyłączenie multicastu ARPTime Menu jest wyświetlane, gdy multicast jet ustawiony na off. ARPTime: off / s ustawialne MACAddr E wskazanie adresu MAC wskazanie wersji FPGA 3 1

32 Ustawienia SDI-MPEG (Klucz kanałowy AXXX) Uwaga: Nie używaj tego samego adresu dwa razy Ustawienia modułu wejściowego. VidRate 3,0; 4,5; 6,0; 9,0 Mbit/s dane video na wyjściu A-Mode Stereo, JointSt, Dual, Single Name Wprowadzenie nazwy programu (7 znaków) Provid. Wprowadzenie nazwy providera (7 znaków) TSID Identyfikator strumienia transportowego, Ustawienia w kodzie HEX 0 x FFFF. SID Identyfikator usługi, Ustawienia w kodzie HEX 0 x FFFF. Encode Aud/Vid = wpis na listę TV odbiorników kablowych Audio = wpis na listę Radio odbiorników kablowych, koduje tylko sygnał audio. Aud-Vol db w 6dB-krokach Aud-Grp analog, 7/8; 5/6; 3/4; 1/2 wybór grupy audio TP-Gen on/ off niebieski obraz testowy 3 2

33 Specyfikacja techniczna modułu Dual-QAM: WEJŚCIE Patrz moduł wejściowy QAM Modulator Szerokość pasma kanału wyjściowego (zależna od przepustowości QAM) Poziom wyjściowy loop ( QAM) (256 QAM) single Ustawienie poziomu wyjściowego Rodzaj modulacji Przepustowość MER (mierzony przy 256 QAM) Filtracja ( QAM) (256 QAM) 8 MHz Roll-off 15% dbμv dbμv dbμv dbμv 0-10 db w 1dB-krokach 16-, 32-, 64-, 128-, 256-QAM 1,0 7,499 MS/s typ. 42 db Nyquist cos Kod błędu RS (204, 188, 16) Inwersja spektralna Przeplatanie Conv., I=12 Emisja niepożądana - wewnątrz kanału telewizyjnego - poza kanałem telewizyjnym normal sygnał normalny inverted sygnał odwrócony > 50 db > 50 db COFDM Modulator Szerokość pasma kanału wyjściowego 5, 6, 7, 8 MHz Poziom wyjściowy loop dbμv Tłumienie na wyjściu single dbμv 0-16 db w 1dB-krokach Modulacja QPSK, QAM 16, QAM 64 MER 36 db FEC 1/2, 2/3, 3/4, 5/6, 7/8 Interwał ochronny 1/4, 1/8, 1/16, 1/32 FFT Tłumienie Standardowa podatność 2k, 8k > 50 db ETSI EN V1.51 DVB, struktura ramkowa, kodowanie kanału i modulacja dla cyfrowej telewizji naziemnej 3 3

34 WYJŚCIE Impedancja wyjściowa Częstotliwość wyjściowa (kanał A) Krok przestrajania częstotliwości wyjściowej (kanał A) Ostęp pomiędzy kanałami A i B (tylko w trybie Dual QAM) Tłumienność niedopasowania 75 Ω MHz 250 khz 4-8 MHz w 1MHz-krokach 14 db Specyfikacja techniczna modułu Remux-QAM: WEJŚCIE Patrz moduł wejściowy QAM Modulator Impedancja wyjściowa Częstotliwość wyjściowa Krok przestrajania częstotliwości wyjściowej Szerokość pasma Poziom wyjściowy loop ( QAM) (256 QAM) single Ustawienie poziomu wyjściowego Tłumienność niedopasowania Rodzaj modulacji Przepustowość MER (mierzony przy 256 QAM) Filtracja ( QAM) (256 QAM) 75 Ω MHz 250 khz zależna od QAM dbμv dbμv dbμv dbμv 0-10 db w 1dB-krokach 14 db Roll-off 15% 16-, 32-, 64-, 128-, 256-QAM 1,0 7,499 MS/s typ. 43 db Nyquist cos Kod błędu RS (204, 188) Inwersja spektralna Przeplatanie Conv., I=12 Emisja niepożądana ( MHz) normal sygnał normalny inverted sygnał odwrócony > 50 db WYJŚCIE Impedancja wyjściowa 75 Ω Częstotliwość wyjściowa (kanał A) MHz Krok przestrajania częstotliwości wyjściowej (kanał A) 250 khz Tłumienność niedopasowania 14 db 3 4

35 Specyfikacja techniczna modułu DVB-S: WEJŚCIE QPSK Impedancja wejściowa 75 Ω Częstotliwość wejściowa MHz Krok przestrajania częstotliwości wejściowej 1 MHz Poziom wejściowy dbμv Rodzaj modulacji QPSK Korekcja błędów FEC 1/2, 2/3, 3/4, 5/6, 7/8 Przepustowość 2-45 MS/s Wyjście strumienia transportowego Specyfikacja techniczna modułu DVB-S2: WEJŚCIE QPSK Impedancja wejściowa Częstotliwość wejściowa Krok przestrajania częstotliwości wejściowej Poziom wejściowy Rodzaj modulacji Korekcja błędów FEC Przepustowość DVB-S DVB-S2 DVB-S DVB-S2 DVB-S DVB-S2 Wyjście strumienia transportowego 75 Ω MHz 1 MHz dbμv QPSK QPSK / 8 QPSK 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/ MS/s MS/s Specyfikacja techniczna modułu DVB-T: WEJŚCIE DVB-T Impedancja wejściowa Częstotliwość wejściowa Krok przestrajania częstotliwości wejściowej Szerokość pasma Przesunięcie częstotliwości Poziom wejściowy Rodzaj modulacji COFDM 8 MHz 7 MHz 75 Ω MHz 0,25 MHz 7 / 8 MHz ± 166 khz ± 125 khz dbμv QPSK, 16 QAM, 64 QAM 2k-FFT, 8k-FFT Interwał ochronny 1/4, 1/8, 1/16, 1/32 Korekcja błędów FEC 1/2, 2/3, 3/4, 5/6, 7/8 Wyjście strumienia transportowego 3 5

36 Specyfikacja techniczna modułu DVB-C: WEJŚCIE Impedancja wejściowa Częstotliwość wejściowa Krok przestrajania częstotliwości wejściowej Poziom wejściowy (tłumienie ustawione na 20dB) Tłumienie sygnału wejściowego Rodzaj modulacji Przepustowość Wyjście strumienia transportowego 75 Ω MHz 0,5 MHz dbμv dbμv 0 db / 20 db 16-, 32-, 64-, 128-, 256-QAM MS/s Specyfikacja techniczna modułu AV: WEJŚCIE VIDEO Impedancja wejściowa Format wejściowy Poziom wejściowy 75 Ω Composite PAL 1 Vpp Standard kodowania ISO / IEC MP@ML (4:2:0) Prędkość przesyłu Obsługiwana rozdzielczość Rodzaj obsługi 1,5 Mbit/s 9 Mbit/s Full D1 CBR, VBR WEJŚCIE AUDIO Format wejściowy Analog (left, right) 83-9 Poziom wejściowy Częstotliwość próbkowania Standardowy koder Przepustowość bitowa Emfaza Tryb pracy 0 dbm / 600 Ohm 48 khz MPEG1 Layer kbit/s Nie stereo, join stereo, dual, single channel 3 6

37 Specyfikacja techniczna modułu ASI: WEJŚCIE ASI Impedancja wejściowa Format danych Przepustowość bitowa Tryb pracy ASI Ramka pakietu Czułość Maksymalny poziom sygnału Tłumienność niedopasowania na wejściu 75 Ω DVB A010 ASI-C, EN Mbit/s burst, kontynuacyjny 188 / 204 bajtów na pakiet 200 mv (p-p) 880 mv (p-p) > 17 db ( MHz) WYJŚCIE LVTTL Format danych Ramka pakietu DVB-SPI (LVTTL), EN / 204 bajtów na pakiet TRANSMITER ASI Wejście LVTTL Format danych Ramka pakietu DVB-SPI (LVTTL), EN / 204 bajtów na pakiet WYJŚCIE ASI Format danych DVB A010 ASI-C, EN Ramka pakietu 188 / 204 bajtów na pakiet Przepustowość bitowa 270 Mb/s Tryb pracy ASI Burst Poziom sygnału 800 mv (p-p) Drganie jednopunktowe 10% 3 7

38 Specyfikacja techniczna modułu IP: WEJŚCIE ETHERNET Interface Format ramki Przepustowość Protokół Transmisja Ethernet 10/100 Base (RJ45) Ethernet II 10/100 Mb/s (autosensing) UDP/IP, ARP, ICPM (ping), IGMPv2 Unicast, Multicast Specyfikacja techniczna modułu SDI: WEJŚCIE VIDEO Format wejściowy Poziom wejściowy Impedancja wejściowa SDI SMPTE 259M-C 270Mb/s 625Z z wbudowanym audio SMPTE 272M-A 200 mvpp bez equalizera 75 Ω Standard kodowania MPEG-2 ISO/IEC MP@ML (4:2:0) Przepustowość Obsługiwana rozdzielczość Format obrazu 1,5 Mbit/s do 9 Mbit/s Full D1 720 x 576 pikseli WEJŚCIE AUDIO Format wejściowy Poziom wejściowy analogowy (lewy, prawy) lub cyfrowy (SDI z wbudowanym Audio) 0 dbm / 600 Ω Standard kodowania MPEG-1 L1/2 ISO/IEC Przepustowość Emfaza Tryb audio Częstotliwość próbkowania do 192 kbit/s nie stereo, joint stereo, dual, single 48 khz WYJŚCIE STRUMIENIA TRANSPORTOWEGO Rodzaj strumienia Strumienie elementarne MPEG 2 strumień transportowy video, audio System multipleksacji ISO/IEC Tabele Systemowa przepustowość bitowa Tryb obsługi PAT, PMT 1, ,5 MB/s CBR, VBR 3 8

39 Specyfikacja generalna: Obudowa cynkowana, odlewana ciśnieniowo Wymiary 30 x 260 x 200 mm Gniazda HF-wyjście 75 Ω RF-wejście, RF-wyjście F-type Zakres temperatury pracy 0ºC ºC Zakres temperatury składowania -25ºC ºC Maksymalna wilgotność (nie kondensowana) 95% EMC EN Informacje zamawiającego: Klucz kanałowy: O V 7 5 M x x x 1 Wejścia 1 2 Wyjście Opcja 1 0 n.a. 1- Remux QAM 1 DVB-S 2 Dual QAM (z obsługą strumienia transportowego) 2 n.a. 3 Dual QAM (bez obsługi strumienia transportowego) 3 DVB-S2 4 Remultiplekser COFDM 4 DVB-T 5 DVB-C Uwaga: Edytor tabeli SI z CS 76 (zamawiać osobno)! 6 AV-MPEG 7 ASI Wejście/Wyjście Przykład 8 n.a. OV 75 M = 2 x DVB-S Dual-QAM 9 Ethernet Wejście IP OV 75 M = 2 x DVB-T Remux-QAM A SDI MPEG OV 75 M = DVB-T / ASI Remux-QAM brak zastosowania dla: 2 x DVB-S2 OV 75 M OV 75 M = 2 x koder AV Remux-COFDM = DVB-T-COFDM Repeater 3 9

40 Przykłady zamawiania: Remux QAM Moduł wejściowy gniazdo 1/ ASI, In,Out / DVB-S 7611 ASI, In,Out / AV-MPEG 7711 ASI, In,Out / ASI In/Out 6611 AV-MPEG / AV-MPEG 5311 DVB-C / DVB-S DVB-C / DVB-C 5611 DVB-C / AV-MPEG 1111 DVB-S / DVB-S 1411 DVB-S / DVB-T 1611 DVB-S / AV-MPEG 1711 DVB-S / ASI In/Out 3011 DVB-S2 / DVB-S2 / DVB-S 3711 DVB-S2 / ASI In/Out 4411 DVB-T / DVB-T 4511 DVB-T / DVB-C Ethernet In (IP) / DVB-C Dual QAM z CI Moduł wejściowy gniazdo 1/ DVBS2 / DVB-T / DVB-C / Ethernet In (IP) / - Dual QAM + NIT Moduł wejściowy gniazdo 1/ ASI In,Out / AV-MPEG / AV-MPEG 6721 AV-MPEG / ASI In/Out 7621 ASI In/Out / AV-MPEG 7721 ASI In,Out / ASI In/Out 5021 DVB-C / DVB-C / DVB-C 5721 DVB-C / ASI In,Out 1021 DVB-S / DVB-S / DVB-S 1321 DVB-S / DVB-S DVB-S / DVB-T 1721 DVB-S / ASI In/Out 3021 DVB-S2 / DVB-S2 / ASI In/Out 4021 DVB-T / DVB-T / DVB-T 4021 DVB-T / ASI In,Out 9121 Ethernet In (IP) / DVB-S 9421 Ethernet In (IP) / DVB-T 9721 Ethernet In (IP) / ASI In,Out 9921 Ethernet In (IP) / Ethernet In (IP) Dual COFDM z CI Moduł wejściowy gniazdo 1/ DVBS2 / DVB-T / DVB-C / Ethernet In (IP) / - Dual QAM bez NIT Moduł wejściowy gniazdo 1/ ASI In,Out / ASI In/Out 1131 DVB-S / DVB-S 3031 DVB-S2 / - Remux COFDM Moduł wejściowy gniazdo 1/ ASI In/Out / ASI In,Out / ASI In,Out 9741 Ethernet In (IP) / ASI In, Out 1041 DVB-S / DVB-S / DVB-S 3141 DVB-S2 / DVB-S 4041 DVB-T / - (COFDM Repeater) 4441 DVB-T / DVB-T AA41 SDI / SDI 4 0

41 Schemat blokowy: Instrukcja Obsługi * Wymagany moduł początku procesu (fontend) Proszę określić wraz z zamówieniem * Wymagany moduł początku procesu (fontend) Proszę określić wraz z zamówieniem Moduł wejściowy 1 x DVB-T jest wymagany dla trybu repeatera (2 x DVB-S2 nie ma zastosowania) Schemat blokowy z CI: * Wymagany moduł początku procesu (fontend) Proszę określić wraz z zamówieniem 4 1
