1 Standardy zapisu Dkumentów Planistycznych na ptrzeby imprtu i eksprtu dkumentów w ramach Mdułu RP Prjekt: dstswanie i wdrżenie aplikacji przeznacznej d prwadzenia rejestru dkumentów planistycznych na pzimie gminnym raz knwersji d pstaci cyfrwej studiów uwarunkwań i kierunków zagspdarwania przestrzenneg i miejscwych planów zagspdarwania przestrzenneg gmin, w ramach realizacji prjektu Przyspieszenie wzrstu knkurencyjnści wjewództwa mazwieckieg, przez budwanie spłeczeństwa infrmacyjneg i gspdarki partej na wiedzy pprzez stwrzenie zintegrwanych baz wiedzy Mazwszu bjęteg Reginalnym Prgramem Operacyjnym Wjewództwa Mazwieckieg dla Wjewództwa Mazwieckieg Wersja Wydatek współfinanswany przez Unię Eurpejską ze śrdków Eurpejskieg Funduszu Rzwju Reginalneg w ramach Reginalneg Prgramu Operacyjneg Wjewództwa Mazwieckieg

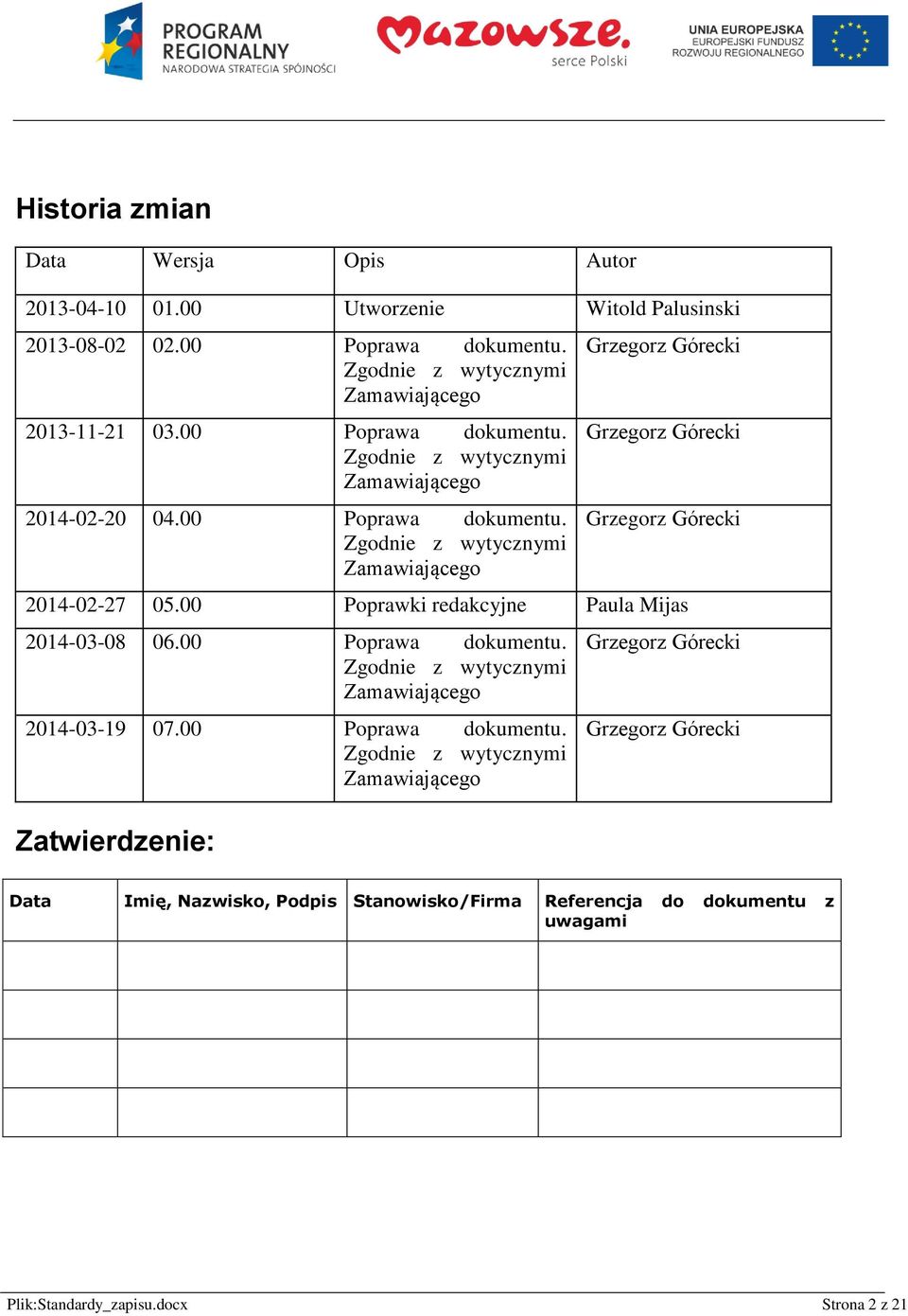

2 Histria zmian Data Wersja Opis Autr Utwrzenie Witld Palusinski Pprawa dkumentu. Zgdnie z wytycznymi Zamawiająceg Pprawa dkumentu. Zgdnie z wytycznymi Zamawiająceg Pprawa dkumentu. Zgdnie z wytycznymi Zamawiająceg Grzegrz Górecki Grzegrz Górecki Grzegrz Górecki Pprawki redakcyjne Paula Mijas Pprawa dkumentu. Zgdnie z wytycznymi Zamawiająceg Pprawa dkumentu. Zgdnie z wytycznymi Zamawiająceg Zatwierdzenie: Grzegrz Górecki Grzegrz Górecki Data Imię, Nazwisk, Pdpis Stanwisk/Firma Referencja d dkumentu z uwagami Plik:Standardy_zapisu.dcx Strna 2 z 21

3 Spis treści 1. SŁOWNIK WSTĘP ZAWARTOŚĆ OPRACOWANIA OPROGRAMOWANIE DO TWORZENIA OPRACOWANIA RODZAJE PLIKÓW REFERENCJA DO DOKUMENTU (RDD) PRAWODAWSTWO (P) RASTER PLANU (RP) RASTER REFERENCYJNY (RR) LEGENDA PLANU (LP) GRANICA PLANU (GP) PLANISTYCZNE OBIEKTY PRZESTRZENNE (POP) TEKST PLANU (TP) TP.XML P.XML RP.XML RR.XML GP.XML POP.XML METADATA.XML COMMON.XSD ZASADY NAZYWANIA PLIKÓW ARCHIWUM ZIP PRZYKŁADOWA ZAWARTOŚĆ ARCHIWUM ZIP DLA PLANU UCHWALONEGO Plik:Standardy_zapisu.dcx Strna 3 z 21

4 1. Słwnik Termin, pjęcie Opracwanie Mduł RP Dkument Planistyczny Definicja Zestaw plików stanwiących kmplet zestandaryzwanych danych, którymi mżna zasilić Mduł RP. Mduł Rejestr Planów aplikacja służąca d: prwadzenia rejestru dkumentów planistycznych w gminie, zarządzania tymi dkumentami, ich analizy raz sprządzania wypisów i wyrysów Dkument ustanawiający i kształtujący plitykę przestrzenną na terenie gminy. W szczególnści Dkumentami Planistycznymi są: studium uwarunkwań i kierunków zagspdarwania przestrzenneg gminy, miejscwy plan zagspdarwania przestrzenneg, inne pracwanie charakterze studialnym (np. analizy zasadnści, analizy urbanistyczne itp.). Plik:Standardy_zapisu.dcx Strna 4 z 21

5 2. Wstęp Niniejszy dkument zawiera wytyczne jak przygtwać Opracwanie aby zasilić Mduł RP Dkumentami Planistycznymi składającymi się z części tekstwej (treść Dkumentu Planistyczneg) i graficznej (załączniki mapwe, pliki legend). Utwrzenie Opracwania wymaga wiedzy z zakresu twrzenia plików XML raz zapznania się z załącznikami d niniejszeg dkumentu: Katalgiem biektów bizneswych zawierającym pis i znaczenie biektów wykrzystywanych w Mdule RP raz ich atrybutów (plik katalg_biektw.pdf). Mdelem danych zawierającym pwiązania pmiędzy biektami raz atrybuty i ich znaczenie (plik aplikacji Enterprise Architect - mdel_mdulu_rp.eap). Plikami XSD następujących nazwach: metadata.xsd, plan.xsd, text.xsd, establishment.xsd, raster.xsd, legistatin.xsd, referencraster.xsd, cmmn.xsd Zawartść Opracwania Na Opracwanie składają się następujące elementy: Referencja D Dkumentu (RDD) część tekstwa Dkumentu Planistyczneg zapisana w pstaci nieedytwalnej, Prawdawstw (P) zbiór aktów prawnych będących pdstawą d pracwania Dkumentu Planistyczneg, zapisanych w pstaci nieedytwalnej, Raster Planu (RP) - część rysunkwa Dkumentu Planistyczneg, zapisana w pstaci pliku graficzneg, Raster Referencyjny (RR) dane referencyjne (pdkładwe) wykrzystywane d pracwania Dkumentu Planistyczneg, zapisane w pstaci pliku graficzneg, Legenda Planu (LP) legenda części rysunkwej Dkumentu Planistyczneg, zapisana w pstaci pliku graficzneg, Granica Planu (GP) bszar bjęty Dkumentem Planistycznym, zapisany w pstaci pliku wektrweg, Planistyczne Obiekty Przestrzenne (POP) treść rysunkwa Dkumentu Planistyczneg, zapisana w pstaci pliku wektrweg, Tekst Planu (TP) część tekstwa Dkumentu Planistyczneg, zapisana w pstaci edytwalnej, Plik:Standardy_zapisu.dcx Strna 5 z 21

6 P.xml, RP.xml, RR.xml, GP.xml, POP.xml, TP.xml, metadata.xml. W rzdziale 3 zstały pisane prcedury twrzenia wymieninych pwyżej plików Oprgramwanie d twrzenia Opracwania W celu utwrzenia danych składających się na Opracwanie mgą być wykrzystane takie narzędzia infrmatyczne jak: W zakresie twrzenia dkumentu tekstweg edytwalneg (Tekst Planu): MS Wrd, OpenOffice, Libre Office, WrdPad. W zakresie twrzenia dkumentu tekstweg nieedytwalneg (Referencja D Dkumentu, Prawdawstw): Adbe Acrbat, PDF 995, Adbe Phtshp, Crel Painter, Crel Pht Paint, GIMP. W zakresie twrzenia danych gis wektrwych (Granica Planu, Planistyczne Obiekty Przestrzenne): ESRI ARCGIS, Plik:Standardy_zapisu.dcx Strna 6 z 21

7 Intergraph Gemedia, AutCAD, Micrstatin, Mapinf, ACD Canvas +GIS, GRASS, QGIS. W zakresie twrzenia danych gis rastrwych (Raster Planu, Raster Referencyjny, Legenda Planu): ESRI ARCGIS, Intergraph Gemedia, AutCAD, Micrstatin, Mapinf, ACD Canvas +GIS, GRASS, Adbe Phtshp, ACD Canvas, Crel Painter, Crel Pht Paint, GIMP, ImageMagick, FME Desktp, Tessel SuperEdit, Erdas Imagine, GDAL, QGIS Plik:Standardy_zapisu.dcx Strna 7 z 21

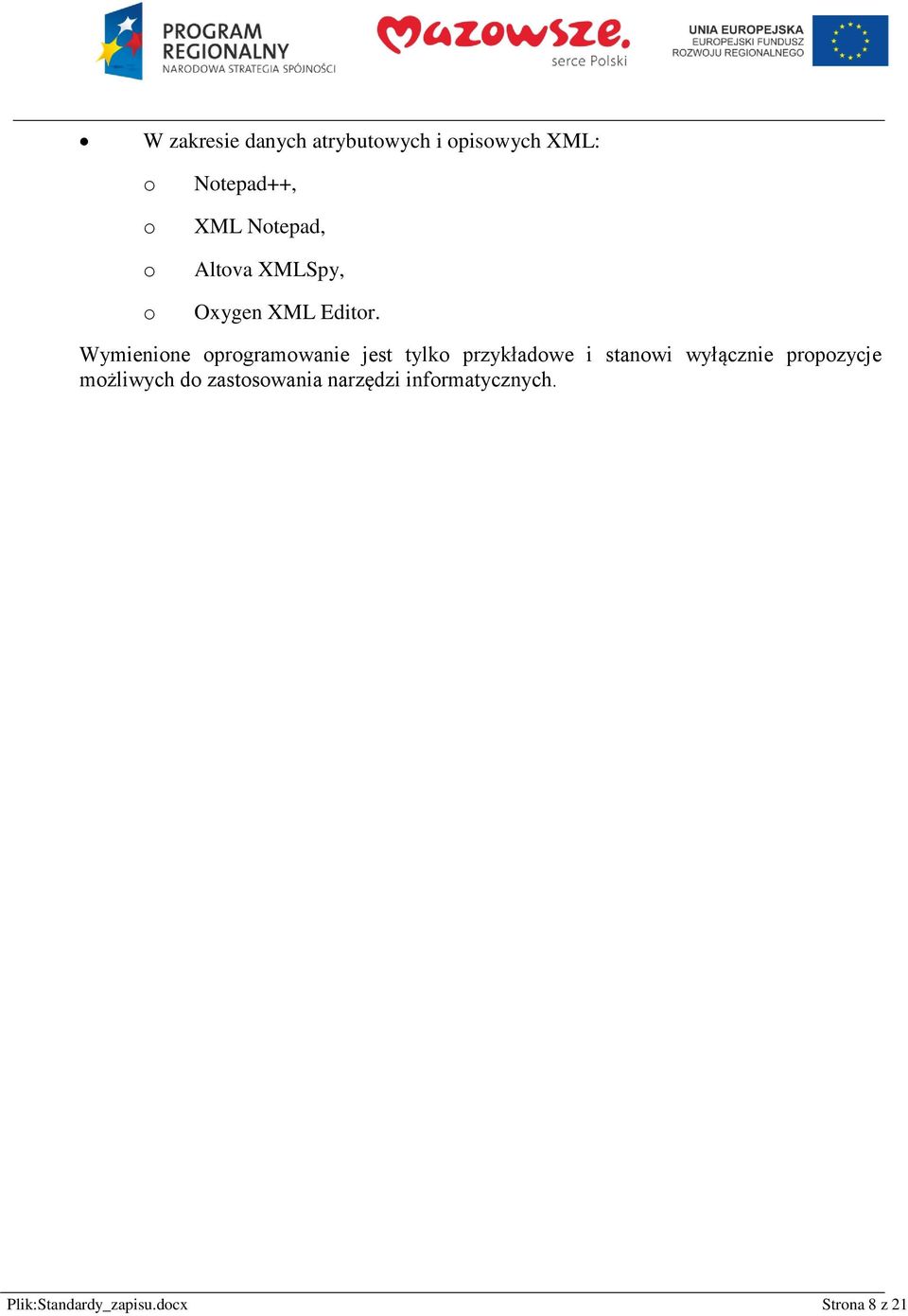

8 W zakresie danych atrybutwych i piswych XML: Ntepad++, XML Ntepad, Altva XMLSpy, Oxygen XML Editr. Wymienine prgramwanie jest tylk przykładwe i stanwi wyłącznie prpzycje mżliwych d zastswania narzędzi infrmatycznych. Plik:Standardy_zapisu.dcx Strna 8 z 21

9 3. Rdzaje plików 3.1. Referencja D Dkumentu (RDD) RDD jest t pjedynczy plik zawierający treść dkumentu planistyczneg (MPZP/SUiKZPG/inne) w pstaci uniemżliwiającej edycję i pprawę treści. RDD pwinien być identyczny c d treści z TP. Plik RDD jest bligatryjny i mże być zapisany w jednym z frmatów: PDF (Prtable Dcument Frmat) frmat pliku pracwany i prmwany przez firmę Adbe Systems, służący d prezentacji, przenszenia i drukwania treści tekstw-graficznych. Zalecana minimalna rzdzielczść plików pwstałych w prcesie skanwania lub knwersji d frmatu PDF pwinna wynsić 300 dpi. JPEG - metda kmpresji statycznych brazów rastrwych, pliki z rzszerzeniem "jpeg" alb "jpg". Zalecana minimalna rzdzielczść plików pwinna wynsić 300 dpi. Parametr rzdzielczści pdany jak 300 dpi mże być inny niż zalecany. Niższa rzdzielczść skutkwać będzie bniżeniem jakści dkumentów pdczas ich pnwneg drukwania. Wskazanie nazwy pliku RDD musi znajdwać się w pliku metadata.xml w tagu referencjaddkumentu. Spsób twrzenia pliku XML raz jeg zawartść pisana jest w dalszej części dkumentu Prawdawstw (P) P jest t zbiór aktów prawnych będących pdstawą d pracwania Dkumentu Planistyczneg, mających dniesienie d bszaru bjęteg tym dkumentem i wywłujących w stsunku d nieg kreślne skutki prawne. P jest bligatryjny i musi składać się minimalnie z jedneg pliku (system dpuszcza wskazanie większej ilści plików). Pliki te muszą być zapisane w pstaci uniemżliwiającej edycję i pprawę treści, w jednym z frmatów: PDF (Prtable Dcument Frmat) frmat pliku pracwany i prmwany przez firmę Adbe Systems, regulwany standardem ISO :2008, służący d prezentacji, przenszenia i drukwania treści tekstw-graficznych. Zalecana minimalna rzdzielczść plików pwstałych w prcesie skanwania lub knwersji d frmatu PDF pwinna wynsić 300 dpi. JPEG - metda kmpresji statycznych brazów rastrwych, pliki z rzszerzeniem "jpeg" alb "jpg". Zalecana minimalna rzdzielczść plików pwinna wynsić 300 dpi. Plik:Standardy_zapisu.dcx Strna 9 z 21

10 Parametr rzdzielczści pdany jak 300 dpi mże być inny niż zalecany, niższa rzdzielczść skutkwać będzie bniżeniem jakści dkumentów pdczas ich pnwneg drukwania. W przypadku kiedy jakiś plik P już istnieje w systemie (w Mdule RP funkcjnującym w urzędzie) - np. Ustawa planwaniu i zagspdarwaniu przestrzennym, która jest pdstawą prawną dla wszystkich Dkumentów Planistycznych wówczas nazwę takieg pliku należy pdać w pliku metadata.xml w tagu istniejaceprawdawstw. Nazwę tą należy dczytać z pzimu Mdułu RP > Przeglądanie danych -> Narzędzia >Dkumenty planistyczne >Dane > Prawdawstw -> Szczegóły Prawdawstwa. Atrybuty pisujące Prawdawstw (pisane w Katalgu Obiektów) muszą być zawarte w pliku P.xml. Pwiązania z innymi elementami pracwania raz nazwa pliku P muszą być zdefiniwane w pliku metadata.xml. Twrzenie plików XML raz pis ich zawartści przedstawine jest w dalszej części dkumentu Raster Planu (RP) RP jest t plik graficzny lub zestaw plików graficznych zawierających w swjej treści rysunek Dkumentu Planistyczneg. Plik/pliki takie pwinny być zeskanwanymi mapami rastrwymi pniższych parametrach: rzdzielczść minimum: 300 dpi, paleta barw wynikwych: indekswane 256 klrów, frmat GeTIF w specyfikacji 1.0 z kmpresją LZW, kalibracja d jedneg z układów współrzędnych 1992 lub 2000 (zalecana jest kalibracja d układu 1992). Pwyższe wytyczne dla RP są parametrami ptymalnymi pd względem jakści rastra w stsunku d jeg wielkści i mają jedynie charakter zalecenia. Obligatryjnym parametrem jest frmat pliku GeTIF w specyfikacji 1.0. Plik RP musi przecinać przestrzennie dane wektrwe zawarte w pliku Granica Planu. Atrybuty pisujące Raster Planu (pisane w Katalgu Obiektów) muszą być zawarte w pliku RP.xml. Pwiązania z innymi elementami Opracwania raz nazwa pliku RP muszą być zdefiniwane w pliku metadata.xml. Twrzenie plików XML raz pis ich zawartści przedstawine jest w dalszej części dkumentu Raster Referencyjny (RR) RR jest t plik graficzny lub zestaw plików graficznych zawierających w swjej treści dane referencyjne (pdkładwe) wykrzystane d planu pracwania Dkumentu Planistyczneg. Dane te nie są bligatryjne. Plik/pliki RR pwinny być zeskanwanymi mapami rastrwymi pniższych parametrach: Plik:Standardy_zapisu.dcx Strna 10 z 21

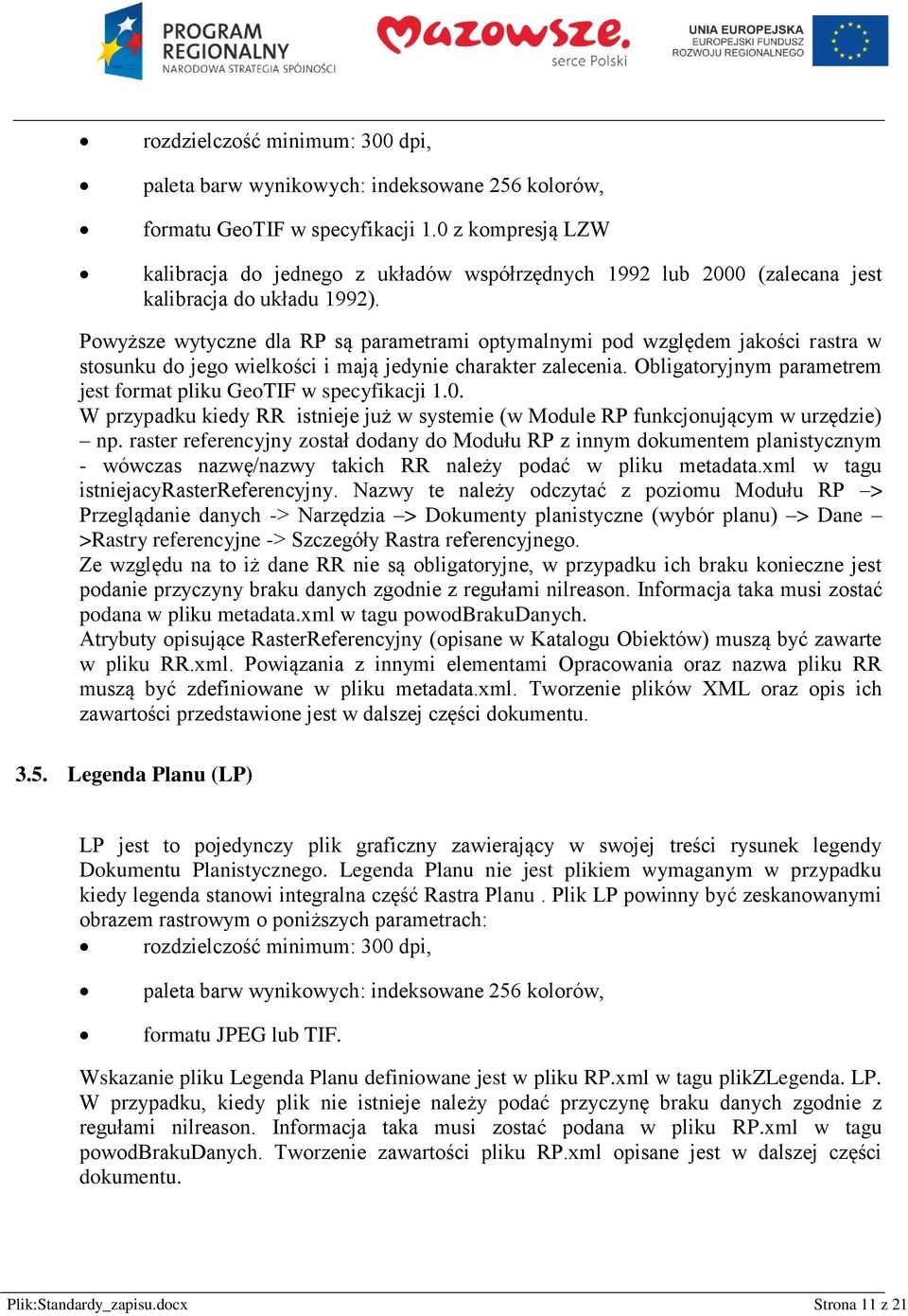

11 rzdzielczść minimum: 300 dpi, paleta barw wynikwych: indekswane 256 klrów, frmatu GeTIF w specyfikacji 1.0 z kmpresją LZW kalibracja d jedneg z układów współrzędnych 1992 lub 2000 (zalecana jest kalibracja d układu 1992). Pwyższe wytyczne dla RP są parametrami ptymalnymi pd względem jakści rastra w stsunku d jeg wielkści i mają jedynie charakter zalecenia. Obligatryjnym parametrem jest frmat pliku GeTIF w specyfikacji 1.0. W przypadku kiedy RR istnieje już w systemie (w Mdule RP funkcjnującym w urzędzie) np. raster referencyjny zstał ddany d Mdułu RP z innym dkumentem planistycznym - wówczas nazwę/nazwy takich RR należy pdać w pliku metadata.xml w tagu istniejacyrasterreferencyjny. Nazwy te należy dczytać z pzimu Mdułu RP > Przeglądanie danych -> Narzędzia > Dkumenty planistyczne (wybór planu) > Dane >Rastry referencyjne -> Szczegóły Rastra referencyjneg. Ze względu na t iż dane RR nie są bligatryjne, w przypadku ich braku knieczne jest pdanie przyczyny braku danych zgdnie z regułami nilreasn. Infrmacja taka musi zstać pdana w pliku metadata.xml w tagu pwdbrakudanych. Atrybuty pisujące RasterReferencyjny (pisane w Katalgu Obiektów) muszą być zawarte w pliku RR.xml. Pwiązania z innymi elementami Opracwania raz nazwa pliku RR muszą być zdefiniwane w pliku metadata.xml. Twrzenie plików XML raz pis ich zawartści przedstawine jest w dalszej części dkumentu Legenda Planu (LP) LP jest t pjedynczy plik graficzny zawierający w swjej treści rysunek legendy Dkumentu Planistyczneg. Legenda Planu nie jest plikiem wymaganym w przypadku kiedy legenda stanwi integralna część Rastra Planu. Plik LP pwinny być zeskanwanymi brazem rastrwym pniższych parametrach: rzdzielczść minimum: 300 dpi, paleta barw wynikwych: indekswane 256 klrów, frmatu JPEG lub TIF. Wskazanie pliku Legenda Planu definiwane jest w pliku RP.xml w tagu plikzlegenda. LP. W przypadku, kiedy plik nie istnieje należy pdać przyczynę braku danych zgdnie z regułami nilreasn. Infrmacja taka musi zstać pdana w pliku RP.xml w tagu pwdbrakudanych. Twrzenie zawartści pliku RP.xml pisane jest w dalszej części dkumentu. Plik:Standardy_zapisu.dcx Strna 11 z 21

12 3.6. Granica Planu (GP) GP jest t granica bszaru bjęteg Dkumentem Planistycznym, zapisana w pstaci pliku wektrweg. Mże być utwrzna w dwlnym, niezależnym d Mdułu RP prgramwaniu GIS/CAD przeznacznym d twrzenia danych wektrwych. Dla jedneg Dkumentu Planistyczneg przygtwany jest jeden plik z granicą planu. Plik ten mże zawierać tylk jeden biekt gemetryczny typu multiplign. Plik GP, pwinien być utwrzny w układzie 1992 i zapisany w jednym z frmatów: SHP - frmat plików grafiki wektrwej, stswany dla danych geprzestrzennych. Dane w frmacie SHP muszą zawierać następujące atrybuty: atrybut Shape - gemetria biektu - w tym przypadku granica MPZP/SUIKZP/inne w pstaci multiplignu, atrybut rp_id jeg wartść pwinna wynsić 1. Ddatkw, d pliku SHP pwinien być załączny plik.prj z definicją układu współrzędnych 1992 nazwie zgdnej z plikiem SHP. GML w wersjach 3.2.1; Gegraphy Markup Language (GML) frmat plików party na XML, pracwany przez Open Gespatial Cnsrtium d pisu danych przestrzennych. Plik ten musi zawierać następujące atrybuty: atrybut rp_id jeg wartść pwinna wynsić 1, atrybut GEOMETRIA - gemetria biektu - w tym przypadku granica MPZP/SUIKZP/inne w pstaci multiplignu, identyfikatr układu współrzędnych EPSG z dpwiednim kdem układu współrzędnych (dla układu 1992 kd przyjmuje wartść 2180). DXF (ang. data exchange frmat) pliki służące wymianie danych wektrwych. Dane w frmacie DXF muszą zawierać następujące atrybuty: EntityHandle lub Handle - identyfikatr generwany autmatycznie przez aplikacje CAD/GIS, gemetria biektu - w tym przypadku granica planu w pstaci multiplignu zapisana na warstwie granica_planu. Ddatkw, d pliku DXF pwinien być załączny plik.prj z definicją układu współrzędnych 1992 nazwie zgdnej z plikiem DXF. DWG (drawing) frmat plików twrzny przez prgram AutCAD. Dane w frmacie DWG zawierają pliki i atrybuty analgiczne jak dla pliku DXF. Atrybuty pisujące Granicę Planu (pisane w Katalgu Obiektów) muszą znajdwać się w pliku GP.xml. Pwiązania z innymi elementami Opracwania raz nazwa pliku GP muszą Plik:Standardy_zapisu.dcx Strna 12 z 21

13 być zdefiniwane w pliku metadata.xml. Twrzenie plików XML raz pis ich zawartści przedstawine jest w dalszej części dkumentu Planistyczne Obiekty Przestrzenne (POP) POP t treść graficzna (rysunkwa) Dkumentu Planistyczneg zapisana w pstaci plików wektrwych. Pliki POP pwinny być twrzne w układzie 1992 i zapisywane w jednym z frmatów: SHP - frmat plików grafiki wektrwej, stswany dla danych geprzestrzennych. Specyfikacja frmatu SHP nie pzwala na zapis biektów różnych typach gemetrii w jednym pliku. Dane takie muszą być przechwywane w ddzielnych plikach. Ze względu na pwyższe na ptrzeby imprtu danych d Mdułu RP mżna przygtwywać POP na dwa spsby. Spsób pierwszy zakłada, że każdy typ biektów gemetrycznych jest zdefiniwany w ddzielnym pliku SHP niezależnie d tematu d jakieg należy POP, czyli dla jedneg Dkumentu Planistyczneg mamy trzy pliki POP zawierające dane różnych rdzajach gemetrii (w jednym pliku są wszystkie biekty punktwe, w drugim wszystkie liniwe, w trzecim wszystkie pwierzchniwe). Spsób drugi pzwala użytkwnikwi na takie przygtwanie danych, aby pjedynczy plik SHP zawierał dane jednrdnej gemetrii i tematyce (np. jeden plik SHP typie gemetrii multiplign zawierający bszary różnym przeznaczeniu, drugi plik SHP typie gemetrii multiplign zawierający bszary chrnine itp.) Dane w frmacie SHP muszą zawierać minimalnie następujące atrybuty: atrybut Shape - gemetria biektu rdzaj gemetrii zależny d typu Planistyczneg Obiektu Przestrzenneg mże być multipunktwy/ multiliniwy multiplignwy. atrybut rp_id unikalny w skali Opracwania identyfikatr Planistyczneg Obiektu Przestrzenneg. Unikalnść identyfikatra dtyczy wszystkich plików SHP definiujących POP c znacza że wszystkie POP w ramach jedneg Dkumentu Planistyczneg musza mieć unikalne identyfikatry pmim znajdwania się w różnych plikach. Identyfikatr mże przybierać dwlną wartść alfanumeryczną, przy czym zalecane jest stswanie identyfikatra w pstaci klejnych liczb całkwitych. Ddatkw, d pliku SHP pwinien być załączny plik.prj z definicją układu współrzędnych 1992 nazwie zgdnej z plikiem SHP. GML w wersjach 3.2.1; Gegraphy Markup Language (GML) frmat plików party na XML, pracwany przez Open Gespatial Cnsrtium d pisu danych przestrzennych. Plik ten musi zawierać minimalnie następujące atrybuty: atrybut rp_id unikalny w skali Opracwania identyfikatr Planistyczneg Obiektu Przestrzenneg. Identyfikatr mże przybierać dwlną wartść Plik:Standardy_zapisu.dcx Strna 13 z 21

14 alfanumeryczną, przy czym zalecane jest stswanie identyfikatra w pstaci klejnych liczb całkwitych. atrybut GEOMETRIA - gemetria biektu typ gemetrii zależny d typu Planistyczneg Obiektu Przestrzenneg mże być multipunktwy/ multiliniwy/multiplignwy biekty różnych gemetriach mgą być zawarte w ramach jedneg pliku, przy czym Mduł RP ma mżliwść wczytania danych z wielu plików analgicznie d danych w frmacie SHP. identyfikatr układu współrzędnych EPSG z dpwiednim kdem układu współrzędnych. Dla układu 1992 kd przyjmuje wartść DXF (ang. data exchange frmat) pliki służące wymianie danych wektrwych. Dane w frmacie DXF muszą zawierać następujące atrybuty: EntityHandle lub Handle - identyfikatr jednznacznie i unikalnie identyfikujący biekt przestrzenny w skali Kmpletneg Opracwania. Identyfikatr generwany autmatycznie przez aplikacje CAD/GIS. gemetria gemetria Planistyczneg Obiektu Przestrzenneg. Rdzaj gemetrii zależny d typu POP mże być multipunktwy/multiliniwy/ multiplignwy. Obiekty różnych gemetriach mgą być zawarte w ramach jedneg pliku, przy czym Mduł RP ma mżliwść wczytania danych z wielu plików analgicznie d danych w frmacie SHP. Ddatkw d pliku DXF pwinien być załączny plik.prj z definicją układu współrzędnych 1992 nazwie zgdnej z plikiem DXF. DWG (drawing) frmat plików twrzny przez prgram AutCAD. Dane w frmacie DWG zawierają pliki i atrybuty analgiczne jak dla pliku DXF. Dla frmatów SHP/GML mżliwe jest zdefiniwanie ddatkwych danych atrybutwych innych niż atrybuty wymagane. Infrmacje zawarte w tych atrybutach mgą być pmcne przy identyfikwaniu POP w Mdule RP pdczas krekty atrybutów POP na etapie Imprtu Pełneg Opracwania. Atrybuty pisujące Planistyczne Obiekty Przestrzenne (pisane w Katalgu Obiektów) muszą być zawarte w pliku POP.xml. Pwiązania z innymi elementami Opracwania raz nazwa pliku POP muszą być zawarte w pliku metadata.xml. Twrzenie plików XML raz pis ich zawartści przedstawine jest w dalszej części dkumentu Tekst Planu (TP) Tekst Planu jest t pjedynczy plik zawierający treść dkumentu planistyczneg ( MPZP / SUiKZPG / inne) w pstaci edytwalnej. Plik taki mże być zapisany w jednym z frmatów: DOC - rzszerzenie plików prgramu Micrsft Wrd, Plik:Standardy_zapisu.dcx Strna 14 z 21

15 DOCX - rzszerzenie plików prgramu Micrsft Wrd w wersji 2007 lub nwszej, ODT (OpenDcument Text) - frmat zapisu plików prgramu OpenOffice.rg Writer raz Oracle Open Office Writer, RTF - frmat plików tekstwych pracwany przez firmę Micrsft. Pzwala na pdstawwe frmatwanie tekstu. W celu zapewnienia mżliwści utwrzenia pwiązań pmiędzy danymi piswymi zawartymi w pliku TP, a POP należy w pliku TP zamieścić znaczniki wskazujące fragment tekstu dtyczący knkretneg POP. Znacznik t ciąg znaków kreślający pczątek i kniec tekstu pisująceg POP, raz unikalny w ramach TP identyfikatr. Identyfikatr znacznika mże przybierać dwlne wartści. Zalecane jest stswanie identyfikatrów w pstaci ciągów znaków dwłujących się d treści całeg znacznika np. symbl ustaleń planu ( MN1 / MW2 / ZP1 / ) lub funkcja danej części tekstu ( metryka / preambuła / słwnik / ) Spsób twrzenia znacznika wygląda tekst ustaleń planistycznych, które przypisane będą d POP@{identyfikatr}. Przykład zastswania znaczników z identyfikatrami (zaznaczn na 5. Wyznacza się teren ulic siedlwych szerkści 10,0 m w liniach rzgraniczających, zgdnie z zasadą pkazaną na rysunku 6. Wyznacza się 28 działek na lkalizację zabudwy mieszkaniwej wlnstjącej i jedną działkę na lkalizację zabudwy nieuciążliwej funkcji usługwej, z dpuszczeniem jak twarzyszącej funkcji mieszkaniwej. Ustala się mżliwść pdziału działki usługwej - jak na 7. W przypadku likwidacji, na sąsiedniej działce nr ewid sadu prdukcyjneg, dpuszcza się wtórny pdział działek budwlanych, usytuwanych pmiędzy prjektwaną główną ulica siedlwą a terenem działki nr 1132 raz nwą zabudwę mieszkaniwą - zgdnie z zasada pkazaną na rysunku Atrybuty pisujące Tekst Planu (pisane w Katalgu Obiektów) muszą być zawarte w pliku TP.xml. Pwiązania z innymi elementami Kmpletneg Opracwania raz nazwa pliku TP muszą zstać zdefiniwane w pliku metadata.xml. Twrzenie plików XML raz pis ich zawartści przedstawine jest w dalszej części dkumentu TP.xml Plik TP.xml w frmacie.xml zgdny z text.xsd zawiera wszystkie niezbędne infrmacje Plik:Standardy_zapisu.dcx Strna 15 z 21

16 Tekście Planu i jeg załącznikach wraz ze wskazaniem na plik zawierający ten dkument. Opis i znaczenie pszczególnych tagów zawarte są w tagach <xs: dcumentatin> P.xml Plik P.xml w frmacie.xml zgdny z legislatin.xsd - zawiera wszystkie niezbędne infrmacje dnśnie Prawdawstwa dtycząceg Dkumentu Planistyczneg. Opis i znaczenie pszczególnych tagów zawarte są w tagach <xs: dcumentatin> RP.xml Plik RP.xml w frmacie.xml zgdny z raster.xsd - zawiera wszystkie niezbędne infrmacje pisujące pliki Rastra Planu i Legendy Planu. Opis i znaczenie pszczególnych tagów zawarte są w tagach <xs: dcumentatin> RR.xml Plik RR.xml w frmacie.xml zgdny z referenceraster.xsd - zawiera wszystkie niezbędne infrmacje dtyczące plików Rastrów Referencyjnych stanwiących pdstawę d twrzenia dkumentów planistycznych. Opis i znaczenie pszczególnych tagów zawarte są w tagach <xs: dcumentatin> GP.xml Plik GP.xml w frmacie.xml zgdny z plan.xsd zawiera wszystkie niezbędne infrmacje dtyczące Granicy Planu. Opis i znaczenie pszczególnych tagów zawarte są w tagach <xs: dcumentatin> POP.xml Plik POP.xml w frmacie.xml zgdny z establishment.xsd - zawiera wszystkie niezbędne infrmacje Planistycznych Obiektach Przestrzennych. Opis i znaczenie pszczególnych tagów zawarte są w tagach <xs: dcumentatin>. Plik:Standardy_zapisu.dcx Strna 16 z 21

17 3.15. metadata.xml Plik metadata.xml zgdny z metadata.xsd definiuje wszystkie elementy wchdzące w skład Opracwania, a także pwiązania pmiędzy jeg elementami. Zawarte w pliku tagi XML pisują referencje d pszczególnych rdzajów infrmacji dkumencie planistycznym raz budują pwiązania pmiędzy tymi elementami. Plik metadata.xml zawiera: referencję d pliku GP.xml w tagu dkumentplanistyczny, referencję d pliku TP.xml w tagu planistycznyobiekttekstwy referencjaddkumentu, pwód braku pliku TP.xml zgdnie z regułami nilreasn w tagu planistycznyobiekttekstwy pwdbrakudanych, referencję d pliku POP.xml w tagu planistyczneobiektyprzestrzenne, referencję d pliku RP.xml w tagu rasterplanu, referencję d pliku RR.xml w tagu rastryreferencyjne rasterreferencyjnynwyrasterreferencyjny, nazwy istniejących w bazie Mdułu RP Rastrów Referencyjnych w tagu rastryreferencyjne rasterreferencyjny - istniejacyrasterreferencyjny, infrmację pwdzie braku pliku RR.xml zgdnie z regułami nilreasn w tagu rastryreferencyjne-pwdbrakudanych, referencję d pliku P.xml w tagu referencjadprawdawstwa prawdawstwnweprawdawstw, nazwy istniejących w bazie Mdułu RP Prawdastw w tagu referencjadprawdawstwa prawdawstw istniejaceprawdawstw, ścieżkę d pliku Referencja D Dkumentu w tagu referencjaddkumentu, listę nwych słów kluczwych pisujących dkument planistyczny w tagu nweslwakluczwe slwkluczwe - słwkluczwe/typ/tezaurus, listę nwych aktów prawnych związanych z Prawdawstwem pisanych w tagu nweaktyprawne aktprawny, któreg szczegóły zawarte są w pliku P.xml, referencję d identyfikatra inneg dkumentu planistyczneg, dla któreg twrzne Opracwanie stanwi zmianę MPZP/SUiKZPG. Plik:Standardy_zapisu.dcx Strna 17 z 21

18 3.16. Cmmn.XSD Jest t niezbędny plik zawierający wszystkie wartści słwnikwe raz dane techniczne knieczne d utwrzenia plików XML Opracwania i ich walidacji. Plik:Standardy_zapisu.dcx Strna 18 z 21

19 4. Zasady nazywania plików Pniższy rzdział pisuje przykładwą metdlgie nazywania plików Kmpletneg Opracwania zawartych w Archiwum ZIP. Pliki pwinny być nazywane wg następująceg schematu prefix_numer_uchwaly_x_#.rzszerzenie gdzie: prefix mże przybierać wartści: r dla rastrów referencyjnych, l dla legendy planu, gp dla granicy planu, pp_plign dla planistycznych biektów przestrzennych plignwych, pp_linie dla planistycznych biektów przestrzennych liniwych, pp_punkty dla planistycznych biektów przestrzennych punktwych, numer_uchwaly t numer uchwały uchwalającej plan/studium pisany małymi literami bez plskich znaków, znak / zastępwany pwinien być znakiem _, w przypadku liczb rzymskich należy utrzymać piswnie wielką literą, X przyjmuje dwa znaczenia m dla MPZP i s dla SUIKZP w przypadku innych pracwań planistycznych pwinien pjawić się znak i, # stswany dla rysunków planu brazuje klejna liczbę arkusza mapy, ile jest ich więcej niż 1, przy czym klejnść numeracji arkuszy planów (mapy) ma być taka jak na ryginale rysunku planów lub jeżeli nie ma numeracji t numery klejne nadawane pwinny być z półncy na płudnie lub z zachdu na wschód. rzszerzenie dt/dc/rtf dla Tekstu Planu, pdf/jpg dla Referencji D Dkumentu, pdf/jpg dla Prawdastwa, tif dla Rastera Planu, tif dla RasteraReferencyjneg, tif/jpg dla Legendy Planu, gml/shp/dxf/dwg dla Planistyczneg Obiektu przestrzenneg, gml/shp/dxf/dwg dla Granicy Planu. Plik:Standardy_zapisu.dcx Strna 19 z 21

20 5. Archiwum ZIP Kńcwym krkiem utwrzenia Opracwania jest skmpreswanie zestawu pwyżej zdefiniwanych plików d frmatu ZIP zwaneg dalej Archiwum ZIP. Nazwy plików pisanych w rzdziale 3 raz nazwa Archiwum ZIP nie mgą zawierać plskich znaków diakrytycznych raz spacji. Wszystkie pliki zawarte w Archiwum ZIP muszą znajdwać się w płaskiej strukturze danych tj. bez katalgów Przykładwa zawartść Archiwum ZIP dla planu uchwalneg Archiwum ZIP XX_193_2004_m.zip pwinn zawierać następujące pliki: Tekst Planu XX_193_2004_m.rtf Referencja D Dkumentu XX_193_2004_m.pdf Prawdawstw p_xx_193_2004_m.pdf Raster Planu 1 XX_193_2004_m_1.tif Raster Planu 2 XX_193_2004_m_2.tif Raster Referencyjny 1 r_xx_193_2004_m_1.tif Raster Referencyjny 2 r_xx_193_2004_m_2.tif Legenda Planu l_xx_193_2004_m.jpg GP gp_xx_193_2004_m.gml POP pp_plign_xx_193_2004_m.shp pp_plign_xx_193_2004_m.shx pp_plign_xx_193_2004_m.dbf pp_plign_xx_193_2004_m.prj POP pp_linie_xx_193_2004_m.shp pp_linie_xx_193_2004_m.shx pp_linie_xx_193_2004_m.dbf pp_linie_xx_193_2004_m.prj POP pp_punkty_xx_193_2004_m.shp pp_punkty_xx_193_2004_m.shx pp_punkty_xx_193_2004_m.dbf Plik:Standardy_zapisu.dcx Strna 20 z 21

21 TP_ XX_193_2004_m.xml P_ XX_193_2004_m.xml RP_ XX_193_2004_m.xml RR_ XX_193_2004_m.xml GP_ XX_193_2004_m.xml POP_ XX_193_2004_m.xml pp_punkty_xx_193_2004_m.prj metadata.xml - ten plik przy wszystkich Dkumentach planistycznych musi zawsze mieć taką nazwę Plik:Standardy_zapisu.dcx Strna 21 z 21
