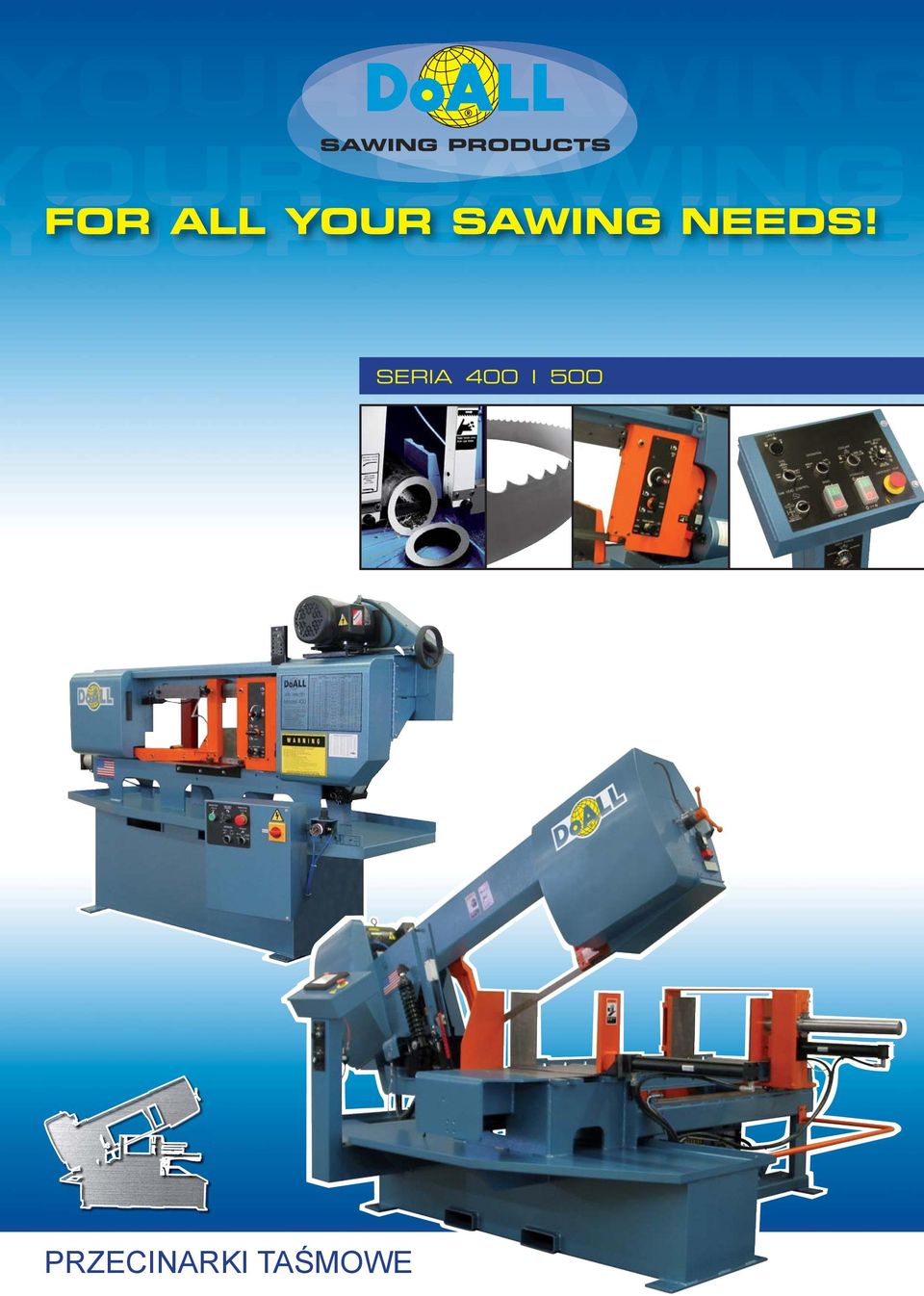

1 FOR ALL YOUR SAWING NEEDS! SERIA 400 I 500 PRZECINARKI TAŚMOWE

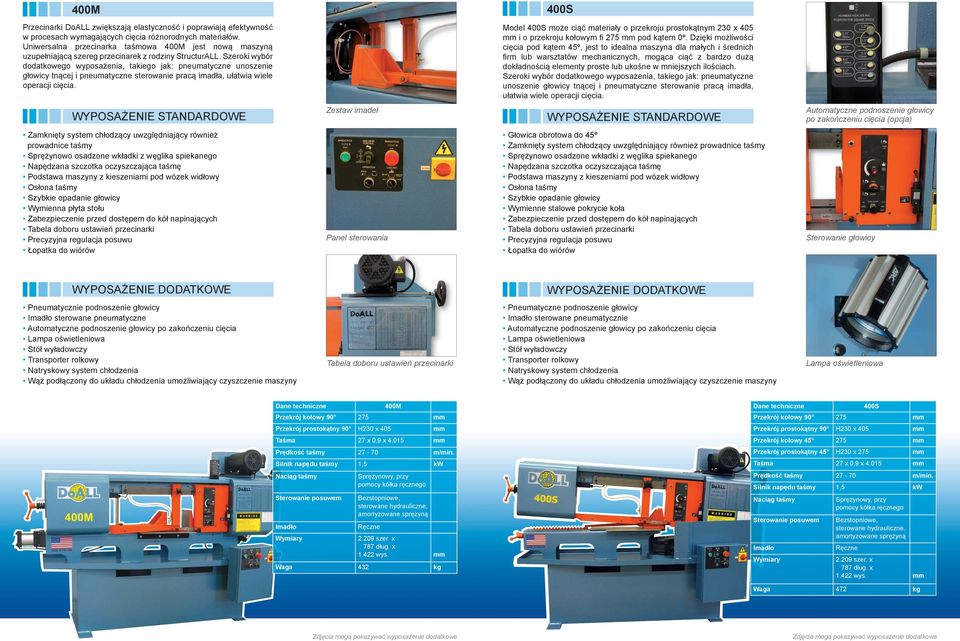

2 400M 400S Przecinarki DoALL zwiększają elastyczność i poprawiają efektywność w procesach wymagających cięcia różnorodnych materiałów. Uniwersalna przecinarka taśmowa 400M jest nową maszyną uzupełniającą szereg przecinarek z rodziny StructurALL. Szeroki wybór dodatkowego wyposażenia, takiego jak: pneumatyczne unoszenie głowicy tnącej i pneumatyczne sterowanie pracą imadła, ułatwia wiele operacji cięcia. Model 400S może ciąć materiały o przekroju prostokątnym 230 x 405 mm i o przekroju kołowym fi 275 mm pod kątem 0º. Dzięki możliwości cięcia pod kątem 45º, jest to idealna maszyna dla małych i średnich fi rm lub warsztatów mechanicznych, mogąca ciąć z bardzo dużą dokładnością elementy proste lub ukośne w mniejszych ilościach. Szeroki wybór dodatkowego wyposażenia, takiego jak: pneumatyczne unoszenie głowicy tnącej i pneumatyczne sterowanie pracą imadła, ułatwia wiele operacji cięcia. Zestaw imadeł Automatyczne podnoszenie głowicy po zakończeniu cięcia (opcja) Zamknięty system chłodzący uwzględniający również prowadnice taśmy Podstawa maszyny z kieszeniami pod wózek widłowy Osłona taśmy Szybkie opadanie głowicy Wymienna płyta stołu Tabela doboru ustawień przecinarki Precyzyjna regulacja posuwu Panel sterowania Głowica obrotowa do 45º Podstawa maszyny z kieszeniami pod wózek widłowy Osłona taśmy Szybkie opadanie głowicy Wymienne stalowe pokrycie koła Tabela doboru ustawień przecinarki Precyzyjna regulacja posuwu Sterowanie głowicy Pneumatycznie podnoszenie głowicy sterowane pneumatyczne Automatyczne podnoszenie głowicy po zakończeniu cięcia Wąż podłączony do układu chłodzenia umożliwiający czyszczenie maszyny Tabela doboru ustawień przecinarki Pneumatyczne podnoszenie głowicy sterowane pneumatycznie Automatyczne podnoszenie głowicy po zakończeniu cięcia Wąż podłączony do układu chłodzenia umożliwiający czyszczenie maszyny Lampa oświetleniowa 400M Przekrój kołowy mm Przekrój prostokątny 90 H230 x 405 mm Taśma 27 x 0,9 x mm Prędkość taśmy m/min. Silnik napędu taśmy 1,5 kw Bezstopniowe, sterowane hydrauliczne, amortyzowane sprężyną Ręczne szer. x 787 dług. x wys. mm Waga 432 kg 400S Przekrój kołowy mm Przekrój prostokątny 90 H230 x 405 mm Przekrój kołowy mm Przekrój prostokątny 45 H230 x 275 mm Taśma 27 x 0,9 x mm Prędkość taśmy m/min. Silnik napędu taśmy 1,5 kw Bezstopniowe, sterowane hydrauliczne, amortyzowane sprężyną Ręczne szer. x 787 dług. x wys. mm Waga 472 kg

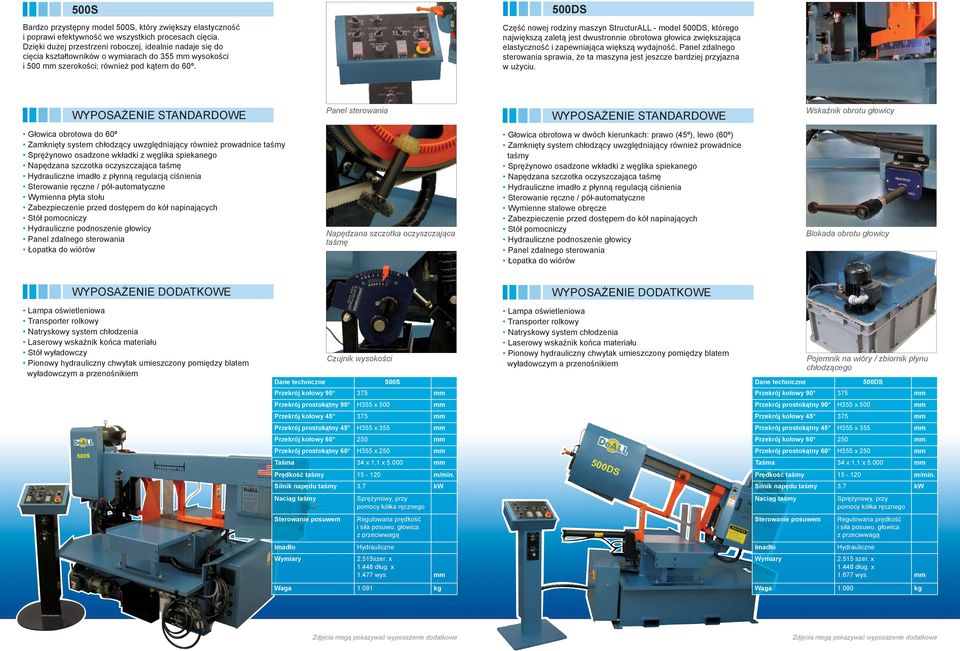

3 500S 500DS Bardzo przystępny model 500S, który zwiększy elastyczność i poprawi efektywność we wszystkich procesach cięcia. Dzięki dużej przestrzeni roboczej, idealnie nadaje się do cięcia kształtowników o wymiarach do 355 mm wysokości i 500 mm szerokości; również pod kątem do 60º. Część nowej rodziny maszyn StructurALL - model 500DS, którego największą zaletą jest dwustronnie obrotowa głowica zwiększająca elastyczność i zapewniająca większą wydajność. Panel zdalnego sterowania sprawia, że ta maszyna jest jeszcze bardziej przyjazna w użyciu. Panel sterowania Wskaźnik obrotu głowicy Głowica obrotowa do 60º imadło z płynną regulacją ciśnienia Sterowanie ręczne / pół-automatyczne Wymienna płyta stołu Stół pomocniczy podnoszenie głowicy Panel zdalnego sterowania Napędzana szczotka oczyszczająca taśmę Głowica obrotowa w dwóch kierunkach: prawo (45º), lewo (60º) Zamknięty system chłodzący uwzględniający również prowadnice taśmy imadło z płynną regulacją ciśnienia Sterowanie ręczne / pół-automatyczne Wymienne stalowe obręcze Stół pomocniczy podnoszenie głowicy Panel zdalnego sterowania Blokada obrotu głowicy Laserowy wskaźnik końca materiału Pionowy hydrauliczny chwytak umieszczony pomiędzy blatem wyładowczym a przenośnikiem Czujnik wysokości 500S Laserowy wskaźnik końca materiału Pionowy hydrauliczny chwytak umieszczony pomiędzy blatem wyładowczym a przenośnikiem Pojemnik na wióry / zbiornik płynu chłodzącego 500DS Przekrój kołowy mm Przekrój kołowy mm Przekrój prostokątny 45 H355 x 355 mm Przekrój prostokątny 45 H355 x 355 mm Przekrój kołowy mm Przekrój kołowy mm Przekrój prostokątny 60 H355 x 250 mm Przekrój prostokątny 60 H355 x 250 mm Regulowana prędkość Regulowana prędkość 2.515szer. x dług. x wys. mm szer. x dług. x wys. mm Waga kg Waga kg

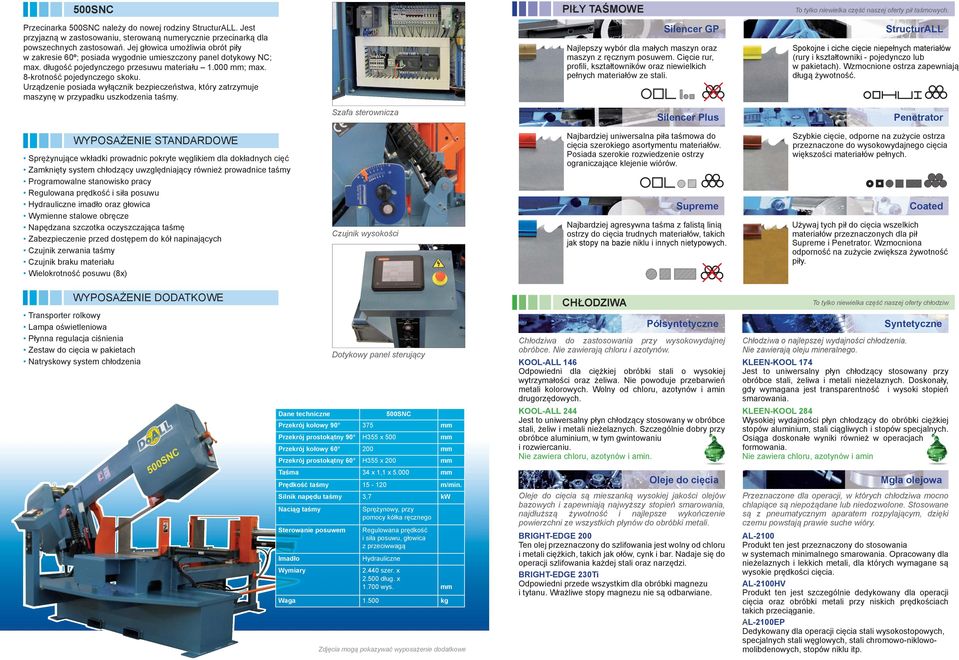

4 500SNC Przecinarka 500SNC należy do nowej rodziny StructurALL. Jest przyjazną w zastosowaniu, sterowaną numerycznie przecinarką dla powszechnych zastosowań. Jej głowica umożliwia obrót piły w zakresie 60º; posiada wygodnie umieszczony panel dotykowy NC; max. długość pojedynczego przesuwu materiału mm; max. 8-krotność pojedynczego skoku. Urządzenie posiada wyłącznik bezpieczeństwa, który zatrzymuje maszynę w przypadku uszkodzenia taśmy. PIŁY TAŚMOWE Silencer GP Najlepszy wybór dla małych maszyn oraz maszyn z ręcznym posuwem. Cięcie rur, profi li, kształtowników oraz niewielkich pełnych materiałów ze stali. To tylko niewielka część naszej oferty pił taśmowych. StructurALL Spokojne i ciche cięcie niepełnych materiałów (rury i kształtowniki - pojedynczo lub w pakietach). Wzmocnione ostrza zapewniają długą żywotność. Szafa sterownicza Silencer Plus Penetrator Sprężynujące wkładki prowadnic pokryte węglikiem dla dokładnych cięć Programowalne stanowisko pracy Regulowana prędkość i siła posuwu imadło oraz głowica Wymienne stalowe obręcze Czujnik zerwania taśmy Czujnik braku materiału Wielokrotność posuwu (8x) Czujnik wysokości Najbardziej uniwersalna piła taśmowa do cięcia szerokiego asortymentu materiałów. Posiada szerokie rozwiedzenie ostrzy ograniczające klejenie wiórów. Supreme Najbardziej agresywna taśma z falistą linią ostrzy do cięcia trudnych materiałów, takich jak stopy na bazie niklu i innych nietypowych. Szybkie cięcie, odporne na zużycie ostrza przeznaczone do wysokowydajnego cięcia większości materiałów pełnych. Coated Używaj tych pił do cięcia wszelkich materiałów przeznaczonych dla pił Supreme i Penetrator. Wzmocniona odporność na zużycie zwiększa żywotność piły. Płynna regulacja ciśnienia Zestaw do cięcia w pakietach Dotykowy panel sterujący 500SNC Przekrój kołowy mm Przekrój prostokątny 60 H355 x 200 mm Regulowana prędkość szer. x dług. x wys. mm Waga kg CHŁODZIWA Półsyntetyczne Chłodziwa do zastosowania przy wysokowydajnej obróbce. Nie zawierają chloru i azotynów. KOOL-ALL 146 Odpowiedni dla ciężkiej obróbki stali o wysokiej wytrzymałości oraz żeliwa. Nie powoduje przebarwień metali kolorowych. Wolny od chloru, azotynów i amin drugorzędowych. To tylko niewielka część naszej oferty chłodziw Syntetyczne KLEEN-KOOL 174 Jest to uniwersalny płyn chłodzący stosowany przy obróbce stali, żeliwa i metali nieżelaznych. Doskonały, gdy wymagana jest transparentność i wysoki stopień smarowania. KOOL-ALL 244 KLEEN-KOOL 284 Jest to uniwersalny płyn chłodzący stosowany w obróbce Wysokiej wydajności płyn chłodzący do obróbki ciężkiej stali, żeliw i metali nieżelaznych. Szczególnie dobry przy stopów aluminium, stali ciągliwych i stopów specjalnych. obróbce aluminium, w tym gwintowaniu Osiąga doskonałe wyniki również w operacjach i rozwiercaniu. formowania. Nie zawiera chloru, azotynów i amin. Nie zawiera chloru, azotynów i amin Oleje do cięcia Oleje do cięcia są mieszanką wysokiej jakości olejów bazowych i zapewniają najwyższy stopień smarowania, najdłuższą żywotność i najlepsze wykończenie powierzchni ze wszystkich płynów do obróbki metali. BRIGHT-EDGE 200 Ten olej przeznaczony do szlifowania jest wolny od chloru i metali ciężkich, takich jak ołów, cynk i bar. Nadaje się do operacji szlifowania każdej stali oraz narzędzi. BRIGHT-EDGE 230Ti Odpowiedni przede wszystkim dla obróbki magnezu i tytanu. Wrażliwe stopy magnezu nie są odbarwiane. Chłodziwa o najlepszej wydajności chłodzenia. Nie zawierają oleju mineralnego. Mgła olejowa Przeznaczone dla operacji, w których chłodziwa mocno chlapiące są niepożądane lub niedozwolone. Stosowane są z pneumatycznym aparatem rozpylającym, dzięki czemu powstają prawie suche wióry. AL-2100 Produkt ten jest przeznaczony do stosowania w systemach minimalnego smarowania. Opracowany dla nieżelaznych i lekkich metali, dla których wymagane są wysokie prędkości cięcia. AL-2100HV Produkt ten jest szczególnie dedykowany dla operacji cięcia oraz obróbki metali przy niskich prędkościach takich przeciąganie. AL-2100EP Dedykowany dla operacji cięcia stali wysokostopowych, specjalnych stali węglowych, stali chromowo-niklowomolibdenowych, stopów niklu itp.

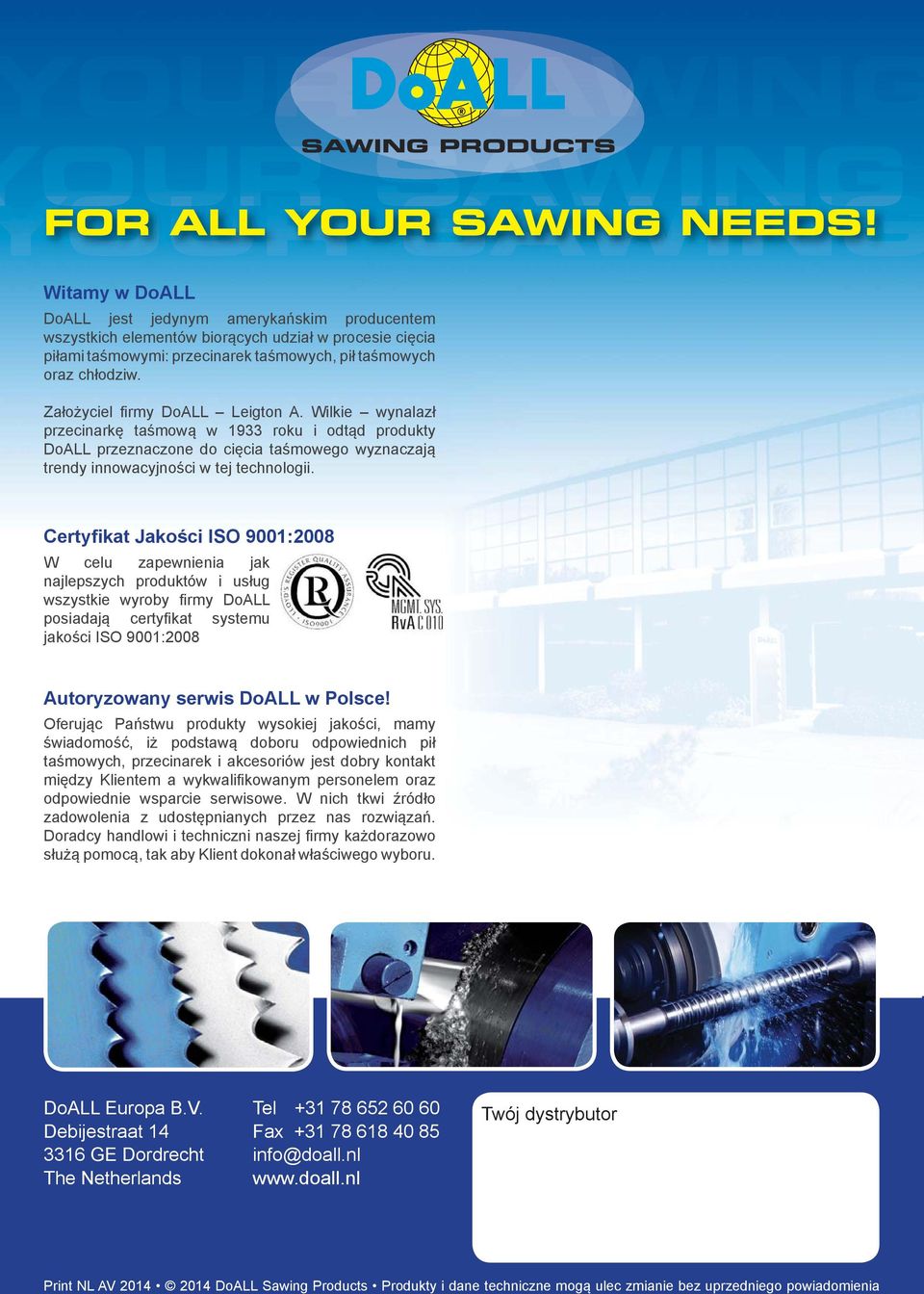

5 FOR ALL YOUR SAWING NEEDS! Witamy w DoALL DoALL jest jedynym amerykańskim producentem wszystkich elementów biorących udział w procesie cięcia piłami taśmowymi: przecinarek taśmowych, pił taśmowych oraz chłodziw. Założyciel fi rmy DoALL Leigton A. Wilkie wynalazł przecinarkę taśmową w 1933 roku i odtąd produkty DoALL przeznaczone do cięcia taśmowego wyznaczają trendy innowacyjności w tej technologii. Certyfikat Jakości ISO 9001:2008 W celu zapewnienia jak najlepszych produktów i usług wszystkie wyroby fi rmy DoALL posiadają certyfi kat systemu jakości ISO 9001:2008 Autoryzowany serwis DoALL w Polsce! Oferując Państwu produkty wysokiej jakości, mamy świadomość, iż podstawą doboru odpowiednich pił taśmowych, przecinarek i akcesoriów jest dobry kontakt między Klientem a wykwalifi kowanym personelem oraz odpowiednie wsparcie serwisowe. W nich tkwi źródło zadowolenia z udostępnianych przez nas rozwiązań. Doradcy handlowi i techniczni naszej fi rmy każdorazowo służą pomocą, tak aby Klient dokonał właściwego wyboru. DoALL Europa B.V. Debijestraat GE Dordrecht The Netherlands Tel Fax info@doall.nl Twój dystrybutor Photographs may show equipment Specifications, products and prices are subject to change without prior notice AB June 2007 Printed NL Print NL AV DoALL Sawing Products Produkty i dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia
