1 smarowania układu tnącego pilarki łańcuchowej ROMAN WOJTKOWIAK KATEDRA TECHNIKI LEŚNEJ UNIWERSYTET PRZYRODNICZY W POZNANIU

2 Chyba raczej nie!!! Rzadko korzystają z osiągnięć naukowców. A tak długo jak ekonomia będzie WAŻNIEJSZA od zdrowego rozsądku, tak nawet Najświatlejsze opinie nie mają racji bytu!!! Czy ludziom są potrzebni NAUKOWCY?

3 Jak wygląda układ tnący pilarki łańcuchowej każdy wie!!!

4 Ale do czego w tym układzie tribologicznym jest potrzebny olej?

5 A co to jest układ tribologiczny? W skład układu tribologicznego jakim jest układ tnący pilarki łańcuchowy wchodzą następujące elementy: 1. Prowadnica 2. Piła łańcuchowa 3. Kółko napędowe 4. Powietrze 5. Olej smarowy

6 Układ tribologiczny jakim jest układ tnący pilarki 5 łańcuchowej Elementy składowe układu tribologicznego: 1 - prowadnica, 2. - piła łańcuchowa, 3 - kółko napędowe, 4 - środek smarny,

7 Do czego służy prowadnica? do nadawania i utrzymania kierunku piły łańcuchowej

8 Do czego służy piła łańcuchowa popularnie nazywana łańcuchem? Piła łańcuchowa ma za zadanie ogniwami tnącymi wydłubywać z obrabianego materiału niewielkie jego kawałki, zwane wiórami, tworząc rzaz rozdzielający obrabiany materiał

9 Piła łańcuchowa

10 Do czego służy kółko napędowe? Do przeniesienia momentu obrotowego z wału korbowego silnika pilarki na ogniwka napędowe piły łańcuchowej

11 Do czego służy powietrze Jest elementem otaczającym środowisko pracy

12 Do czego służy olej smarowy? Olej smarowy ma do spełnienia cały 1. Smaruje 2. Chłodzi 3. Czyści 4. Konserwuje szereg funkcji 5. Tłumi drgania - co zmniejsza propagacje drgań 6. A co zatem idzie tłumi hałas

13 Olej smarowy Musi być przyjazny dla środowiska

14 Olej smarowy Nie może stanowić zagrożenia dla lasu i ludzi

15 Olej smarowy Nie może być niebezpieczn y dla ludzi.

16 Olej smarowy Co istotne nie może być niebezpieczny dla fauny i flory

17 Olej smarowy Musi być przyjazny dla środowiska

18

19 Olej smarowy Cały świat pochyla się z pokorą nad ŚRODOWISKIEM NATURALNYM Wydajemy ogromne pieniądze na pseudo

20 Olej smarowy Wymyślany 1. Obszary NATURA Parki Krajobrazowe 3. Parki Narodowe 4. I inne przeróżne Obszary chronione

21 Olej smarowy W których nic nie możemy robić! Do których nie możemy wchodzić!! W których za chwilę nie będziemy

22 Olej smarowy A dopuszczamy aby powszechnie był stosowany olej o którym wiadomo jest trucizną dla ludzi, fauny i flory!!!

23 Zdaje sobie sprawę, że głupota jest dowodem na istnienie nieskończoności, ale dla ludzi żyjących w tamtych warunkach, te śmieci są codziennością. Tak jak dla dobrze wykształconego

24 Olej smarowy: 1. smaruje. Co to jest SMAROWANIE? Bardzo popularne są przeróżne opowieści o smarach i smarowaniu.

25 Co to jest SMAROWANIE? Ale tak naprawdę mówiąc o smarowaniu nie wiadomo o czym jest w tym momencie mowa.

26 Co to jest SMAROWANIE? W dyscyplinie, która zajmuje się tą dziedziną nauki, a więc tribologii, pojęcie smarowania ma bardzo dużo znaczeń,

27 SMAROWANIE może oznaczać proces fizyczny związany ze zamianą tarcia suchego na inny rodzaj tarcia.

28 Warstewka ole Smarowanie Smarowanie z wykorzystaniem filmu olejowego Powierzchnie są rozdzielone filmem olejowym. Nie występuje kontakt metal-metal Wysoka prędkość-średnie obciążenie Piła łańcuchowa Prowadnica

29 Smarowanie Smarowanie graniczne Drugi rodzaj smarowania smarowanie graniczne. Występują pojedyncze punkty kontaktu. Metal - Metal Prowadn ica Piła łańcuchowa Warstwa oleju

30 Smarowanie Brak smarowania - tarcie suche Części współpracują bez środka smarnego. Występuje cały szereg punktów kontaktu. Piła łańcuchowa Brak oleju Prowadni ca

31 W przypadku braku smarowania następuje przegrzanie elementów układu tnącego

32 SMAROWANIE może również oznaczać specjalne zagadnienia techniczne: związane ze sposobem doprowadzania środka smarującego do węzłów trących sposobem technicznego realizowania zasady tarcia płynnego w łożyskach, bądź też z konsystencją zastosowanego smaru.

33 SMAROWANIE Smarowanie ze względu na sposób doprowadzania środka smarnego do węzłów tarcia może być: A. indywidualne lub zespołowe, B. ciągłe lub okresowe, C. pod ciśnieniem lub bezciśnieniowe, D. smarami płynnymi, mazistymi (plastycznymi) lub stałymi.

34 Smarowanie indywidualne

35 I biega operator po całej maszynie

36 Smarowanie zespołowe

37 SMAROWANIE to również sposób, w jaki środek smarny jest doprowadzany do miejsca, które ma być smarowane. Mówimy wtedy o systemie smarowania - smarowanie za pomocą smarów stałych, - smarowanie przez nakładanie smaru mazistego, - smarowanie przy użyciu oliwiarki, - smarowanie natryskowe,

38 Smarowanie smarowniczkami

39 Smarowanie olejarką

40 SMAROWANIE Obiegowe obiegowe polega na wielokrotnym wykorzystaniu tego samego oleju do smarowania układu tribologicznego Mówimy wtedy o smarowaniu obiegowym zamkniętym. Z takim smarowaniem mamy do czynienia w silniku spalinowym

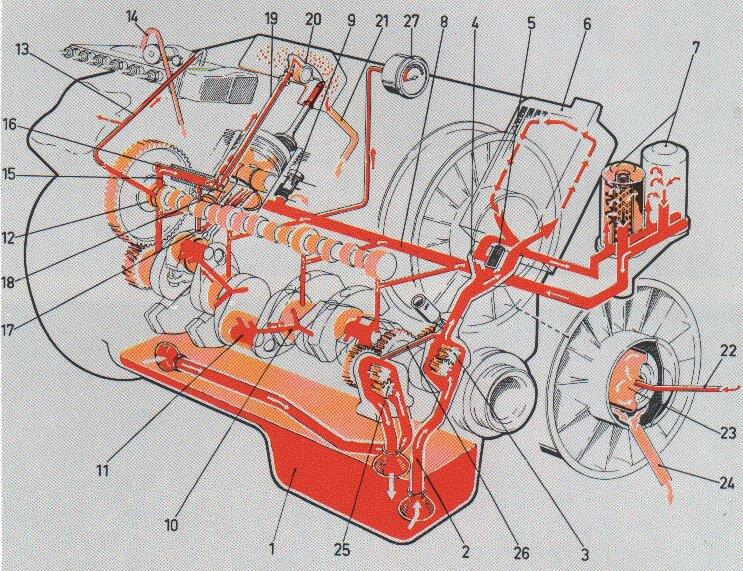

41 SMAROWANIE Obiegowe

42 SMAROWANIE Przelotowe Jeśli olej po spełnieniu swojego zadania wycieka z miejsca smarowanego, mówimy o smarowaniu obiegowym otwartym często zwanym przelotowym Tak smarowany jest np. silnik spalinowy dwusuwowy, bądź układ tnący pilarki łańcuchowej.

43 SMAROWANIE Przelotowe Smarowanie pilarki spalinowej Olej do smarowania układu tnącego Olej do smarowania silnika

44 SMAROWANIE Przelotowe

45 W Polsce większość drewna pozyskuje się metodą ręcznomaszynową z wykorzystaniem pilarki

46 Można do tego celu wykorzystywać maszyny wielooperacyjne. Wykonują one operacje pozyskania a więc część procesu technologicznego: wydajniej, dokładniej, bezpieczniej i wcale nie drożej

47 Jakie ilości oleju z tych układów przelotowych zostaje wyrzucanych do gleby leśnej w Polsce? Można przyjąć, że rocznie przy pozyskaniu 35 milionów metrów sześciennych drewna jest to ilość l oleju

48 Należy zauważyć, że zużycie oleju do smarowania układu tnącego piły łańcuchowej zależy od całego szeregu czynników: Rodzaju oleju jego lepkości i gęstości Typu pilarki Modelu pilarki Ustawienia wydajności pompki

49 Rodzaj oleju a głównie jego lepkość mają wpływ na ilość oleju jaka jest wyrzucana do gleb leśnych

50 Każda z firm posiada w swej ofercie całą gamę pilarek różnej mocy, a co zatem idzie o różnej długości prowadnicy

51 Regulacja ilości podawanego oleju

52 Na ilość oleju potrzebnego do smarowania układu tnącego pilarki łańcuchowej ma wpływ gatunek obrabianego surowca, jego wilgotność i wymiar

53 Tak więc zużycie oleju do smarowania układu tnącego piły łańcuchowej może być różne. Jego wielkość musi być określana indywidualnie
