NAPRĘŻENIA WŁASNE W STALI C45 NADTAPIANEJ LASEROWO

Wielkość: px
Rozpocząć pokaz od strony:

Download "NAPRĘŻENIA WŁASNE W STALI C45 NADTAPIANEJ LASEROWO"

Transkrypt

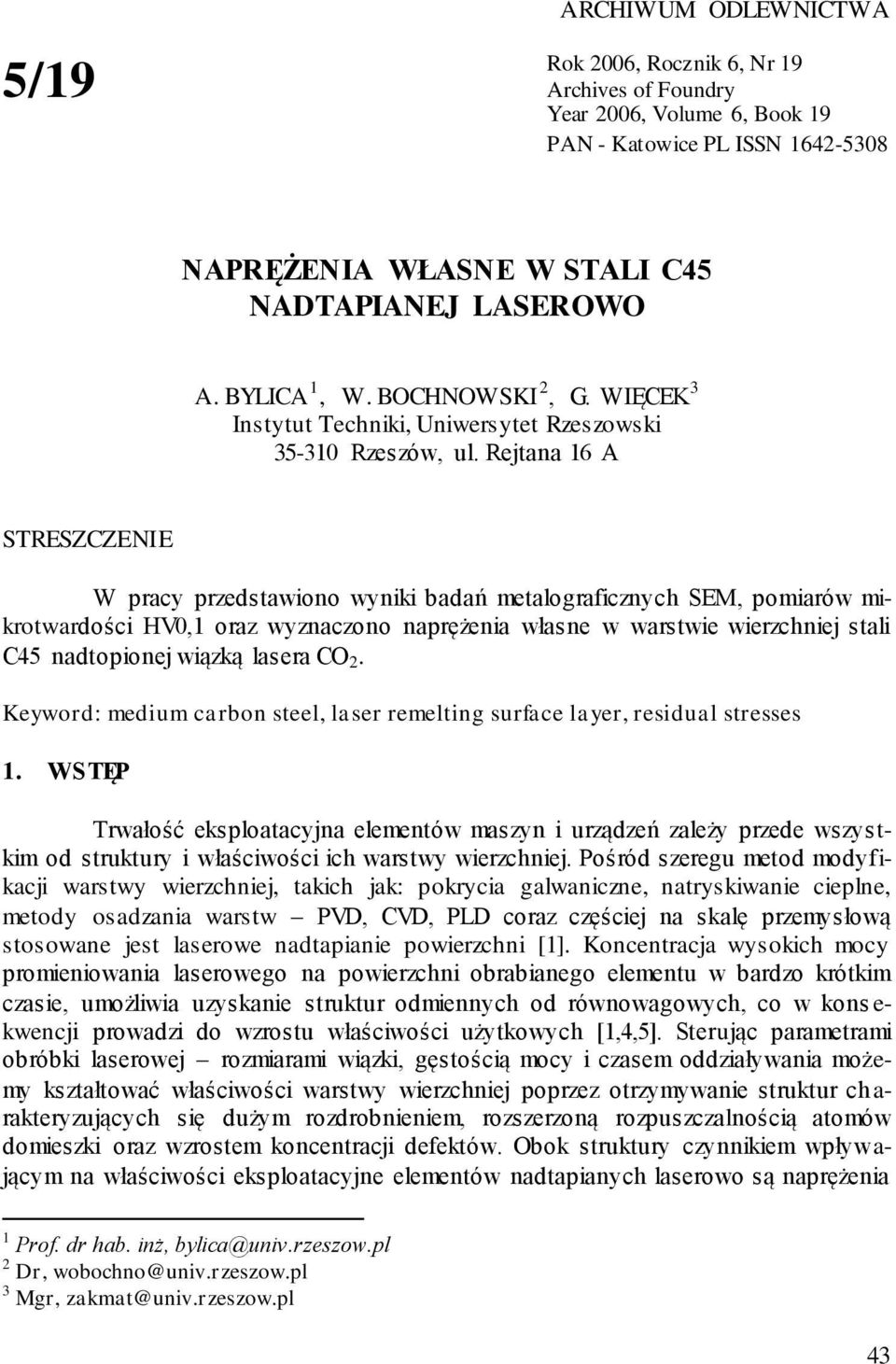

1 5/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN NAPRĘŻENIA WŁASNE W STALI C45 NADTAPIANEJ LASEROWO A. BYLICA 1, W. BOCHNOWSKI 2, G. WIĘCEK 3 Instytut Techniki, Uniwersytet Rzeszowski Rzeszów, ul. Rejtana 16 A STRESZCZENIE W pracy przedstawiono wyniki badań metalograficznych SEM, pomiarów mikrotwardości HV0,1 oraz wyznaczono naprężenia własne w warstwie wierzchniej stali C45 nadtopionej wiązką lasera CO 2. Keyword: medium carbon steel, laser remelting surface layer, residual stresses 1. WSTĘP Trwałość eksploatacyjna elementów maszyn i urządzeń zależy przede wszystkim od struktury i właściwości ich warstwy wierzchniej. Pośród szeregu metod modyfikacji warstwy wierzchniej, takich jak: pokrycia galwaniczne, natryskiwanie cieplne, metody osadzania warstw PVD, CVD, PLD coraz częściej na skalę przemysłową stosowane jest laserowe nadtapianie powierzchni [1]. Koncentracja wysokich mocy promieniowania laserowego na powierzchni obrabianego elementu w bardzo krótkim czasie, umożliwia uzyskanie struktur odmiennych od równowagowych, co w kons e- kwencji prowadzi do wzrostu właściwości użytkowych [1,4,5]. Sterując parametrami obróbki laserowej rozmiarami wiązki, gęstością mocy i czasem oddziaływania możemy kształtować właściwości warstwy wierzchniej poprzez otrzymywanie struktur ch a- rakteryzujących się dużym rozdrobnieniem, rozszerzoną rozpuszczalnością atomów domieszki oraz wzrostem koncentracji defektów. Obok struktury czynnikiem wpływającym na właściwości eksploatacyjne elementów nadtapianych laserowo są naprężenia 1 Prof. dr hab. inż, bylica@univ.rzeszow.pl 2 Dr, wobochno@univ.rzeszow.pl 3 Mgr, zakmat@univ.rzeszow.pl 43

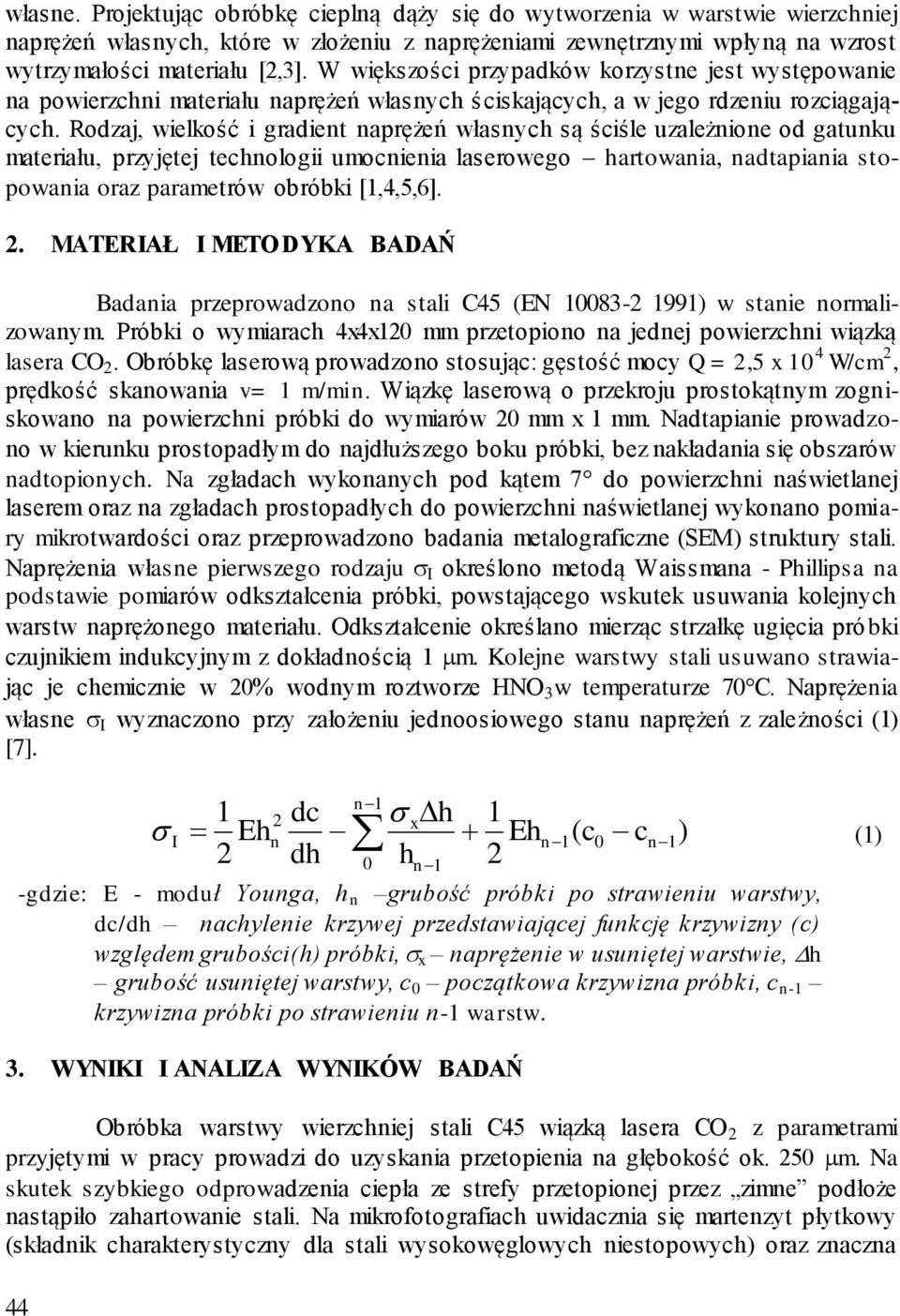

2 własne. Projektując obróbkę cieplną dąży się do wytworzenia w warstwie wierzchniej naprężeń własnych, które w złożeniu z naprężeniami zewnętrznymi wpłyną na wzrost wytrzymałości materiału [2,3]. W większości przypadków korzystne jest występowanie na powierzchni materiału naprężeń własnych ś ciskających, a w jego rdzeniu rozciągających. Rodzaj, wielkość i gradient naprężeń własnych są ściśle uzależnione od gatunku materiału, przyjętej technologii umocnienia laserowego hartowania, nadtapiania stopowania oraz parametrów obróbki [1,4,5,6]. 2. MATERIAŁ I METODYKA BADAŃ Badania przeprowadzono na stali C45 (EN ) w stanie normalizowanym. Próbki o wymiarach 4x4x120 mm przetopiono na jednej powierzchni wiązką lasera CO 2. Obróbkę laserową prowadzono stosując: gęstość mocy Q = 2,5 x 10 4 W/cm 2, prędkość skanowania v= 1 m/min. Wiązkę laserową o przekroju prostokątnym zogniskowano na powierzchni próbki do wymiarów 20 mm x 1 mm. Nadtapianie prowadzono w kierunku prostopadłym do najdłuższego boku próbki, bez nakładania się obszarów nadtopionych. Na zgładach wykonanych pod kątem 7 do powierzchni naświetlanej laserem oraz na zgładach prostopadłych do powierzchni naświetlanej wykonano pomiary mikrotwardości oraz przeprowadzono badania metalograficzne (SEM) struktury stali. Naprężenia własne pierwszego rodzaju I określono metodą Waissmana - Phillipsa na podstawie pomiarów odkształcenia próbki, powstającego wskutek usuwania kolejnych warstw naprężonego materiału. Odkształcenie określano mierząc strzałkę ugięcia próbki czujnikiem indukcyjnym z dokładnością 1 m. Kolejne warstwy stali usuwano strawiając je chemicznie w 20% wodnym roztworze HNO 3 w temperaturze 70 C. Naprężenia własne I wyznaczono przy założeniu jednoosiowego stanu naprężeń z zależności (1) [7]. 44 n dc x h 1 I Ehn Ehn 1( c0 cn 1) (1) 2 dh h 2 0 n 1 -gdzie: E - moduł Younga, h n grubość próbki po strawieniu warstwy, dc/dh nachylenie krzywej przedstawiającej funkcję krzywizny (c) względem grubości(h) próbki, x naprężenie w usuniętej warstwie, h grubość usuniętej warstwy, c 0 początkowa krzywizna próbki, c n-1 krzywizna próbki po strawieniu n-1 warstw. 3. WYNIKI I ANALIZA WYNIKÓW BADAŃ Obróbka warstwy wierzchniej stali C45 wiązką lasera CO 2 z parametrami przyjętymi w pracy prowadzi do uzyskania przetopienia na głębokość ok. 250 m. Na skutek szybkiego odprowadzenia ciepła ze strefy przetopionej przez zimne podłoże nastąpiło zahartowanie stali. Na mikrofotografiach uwidacznia się martenzyt płytkowy (składnik charakterystyczny dla stali wysokowęglowych niestopowych) oraz znaczna

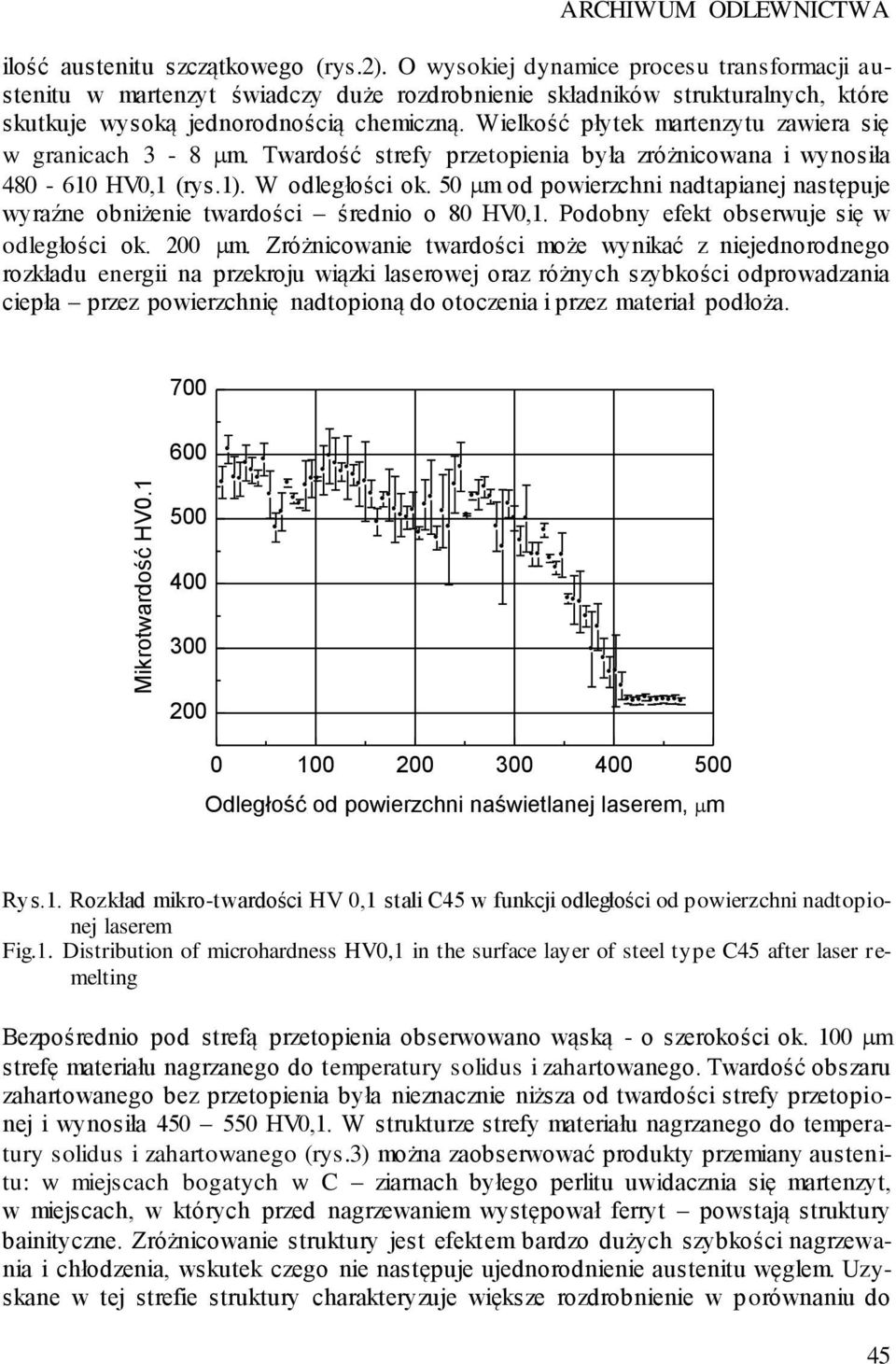

3 Mikrotwardość HV0.1 ARCHIWUM ODLEWNICTWA ilość austenitu szczątkowego (rys.2). O wysokiej dynamice procesu transformacji austenitu w martenzyt świadczy duże rozdrobnienie składników strukturalnych, które skutkuje wysoką jednorodnością chemiczną. Wielkość płytek martenzytu zawiera się w granicach 3-8 m. Twardość strefy przetopienia była zróżnicowana i wynosiła HV0,1 (rys.1). W odległości ok. 50 m od powierzchni nadtapianej następuje wyraźne obniżenie twardości średnio o 80 HV0,1. Podobny efekt obserwuje się w odległości ok. 200 m. Zróżnicowanie twardości może wynikać z niejednorodnego rozkładu energii na przekroju wiązki laserowej oraz różnych szybkości odprowadzania ciepła przez powierzchnię nadtopioną do otoczenia i przez materiał podłoża Odległość od powierzchni naświetlanej laserem, m Rys.1. Rozkład mikro-twardości HV 0,1 stali C45 w funkcji odległości od powierzchni nadtopionej laserem Fig.1. Distribution of microhardness HV0,1 in the surface layer of steel type C45 after laser remelting Bezpośrednio pod strefą przetopienia obserwowano wąską - o szerokości ok. 100 m strefę materiału nagrzanego do temperatury solidus i zahartowanego. Twardość obszaru zahartowanego bez przetopienia była nieznacznie niższa od twardości strefy przetopionej i wynosiła HV0,1. W strukturze strefy materiału nagrzanego do temperatury solidus i zahartowanego (rys.3) można zaobserwować produkty przemiany austenitu: w miejscach bogatych w C ziarnach byłego perlitu uwidacznia się martenzyt, w miejscach, w których przed nagrzewaniem występował ferryt powstają struktury bainityczne. Zróżnicowanie struktury jest efektem bardzo dużych szybkości nagrzewania i chłodzenia, wskutek czego nie następuje ujednorodnienie austenitu węglem. Uzyskane w tej strefie struktury charakteryzuje większe rozdrobnienie w porównaniu do 45

4 struktur powstałych w strefie przetopionej. Pod strefą materiału nagrzanego do temperatury solidus i zahartowanego wyróżniono strefę materiału nagrzanego do temperatur z zakresu A 1 A 3, charakteryzującą się twardością HV0,1. Strukturę strefy materiału nagrzanego do temperatur A 1 A 3, stanowią ferryt oraz bainit (rys.4). Wielkość ziarna byłego austenitu (ok. 20 m) jest porównywalna z wielkością ziarna perlitu występującego w strukturze stali przed obróbką laserową (rys. 4, rys. 5). W materiałach nadtapianych laserowo, w miarę postępującej krystalizacji, w wyniku wyrównywania temperatury próbki następuje zmniejszenie objętości krystalizującego jeziorka ciekłego metalu. Prowadzi to do powstania naprężeń własnych, które są efe k- tem skurczu termicznego i przemian fazowych zachodzących podczas krystalizacji cieczy. Po skrystalizowaniu powstałe naprężenia własne pozostają w superpozycji z naprężeniami wywołanymi efektem dylatacji od przemian fazowych austenitu. Dynamika przemian fazowych przy zróżnicowanym w objętości przechłodzeniu temperaturowym i stężeniowym prowadzi do wytworzenia w strefie przetopienia zarówno naprężeń ściskających jak i naprężeń rozciągających (rys. 6). Maksymalne naprężenia ściskające występują na powierzchni nadtapianej las e- rem. Wraz ze wzrostem odległości od powierzchni naświetlanej, wartości naprężeń maleją aż do 0 na głębokości ok. 180 m. W warstwach położonych poniżej 180 m od powierzchni nadtapianej, mierzono naprężenia rozciągające (do 150 MPa). W strefie przetopienia w warstwach gdzie naprężenia, co do wartości bezwzględnej są najmniejsze obserwuje się obniżenie twardości (rys.1). 5 m 5 m Rys.2. Mikrostruktura SEM stali C45 w strefie przetopionej wiązką lasera CO 2 ; martenzyt płytkowy, austenit szczątkowy Fig. 2. SEM microstructure of the laser melted zone of the C45 steel; plate martensite, residual austenite Rys. 3. Mikrostruktura SEM stali C45 w strefie nagrzanej do temperatury solidus; martenzyt, austenit szczątkowy Fig. 3. SEM microstructure of the laser heated zone to solidus temperature of the C45 steel; martensite, residual austenite 46

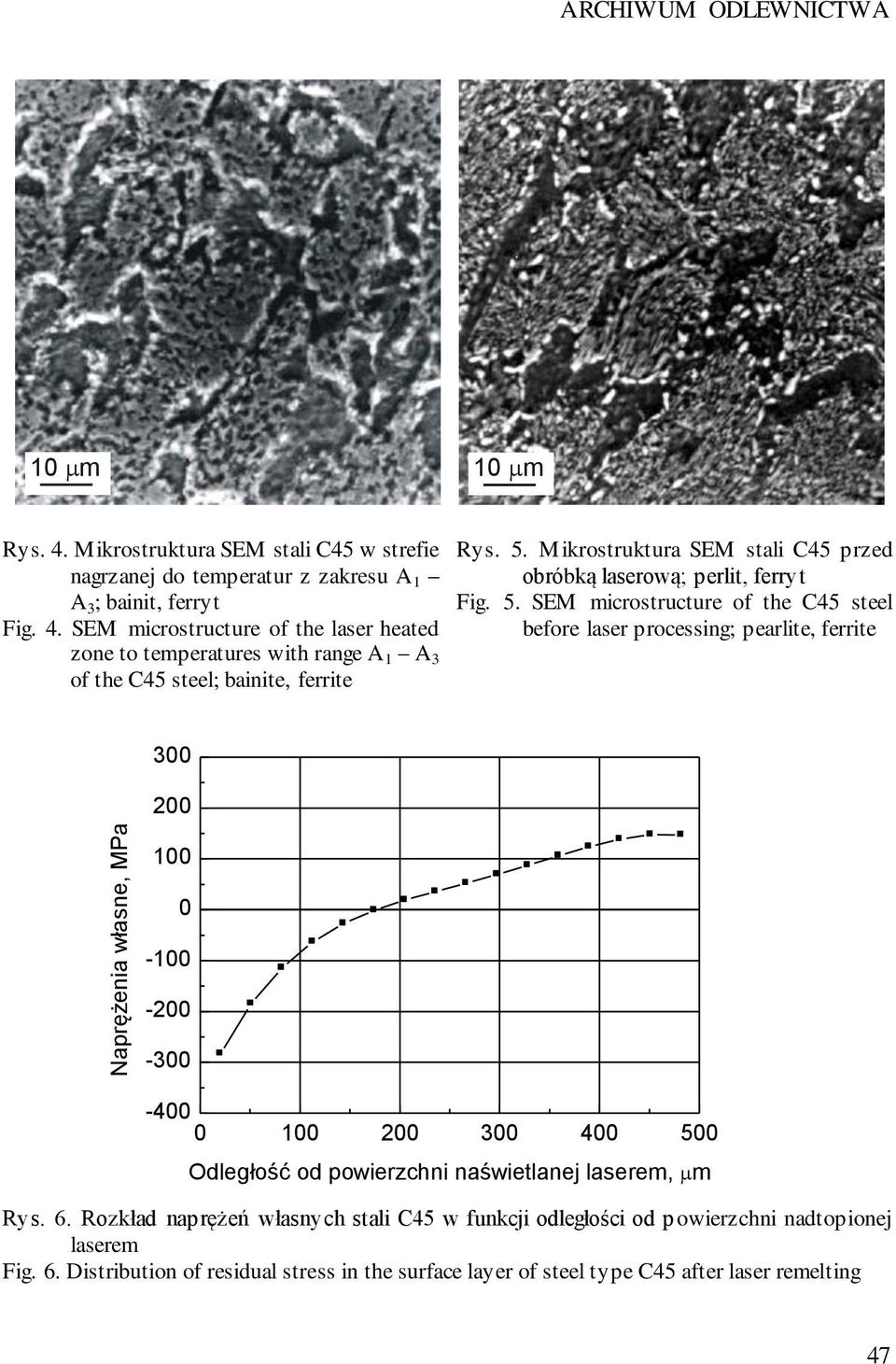

5 Naprężenia własne, MPa ARCHIWUM ODLEWNICTWA 10 m 10 m Rys. 4. Mikrostruktura SEM stali C45 w strefie nagrzanej do temperatur z zakresu A 1 A 3 ; bainit, ferryt Fig. 4. SEM microstructure of the laser heated zone to temperatures with range A 1 A 3 of the C45 steel; bainite, ferrite Rys. 5. Mikrostruktura SEM stali C45 przed obróbką laserową; perlit, ferryt Fig. 5. SEM microstructure of the C45 steel before laser processing; pearlite, ferrite Odległość od powierzchni naświetlanej laserem, m Rys. 6. Rozkład naprężeń własnych stali C45 w funkcji odległości od p owierzchni nadtopionej laserem Fig. 6. Distribution of residual stress in the surface layer of steel type C45 after laser remelting 47

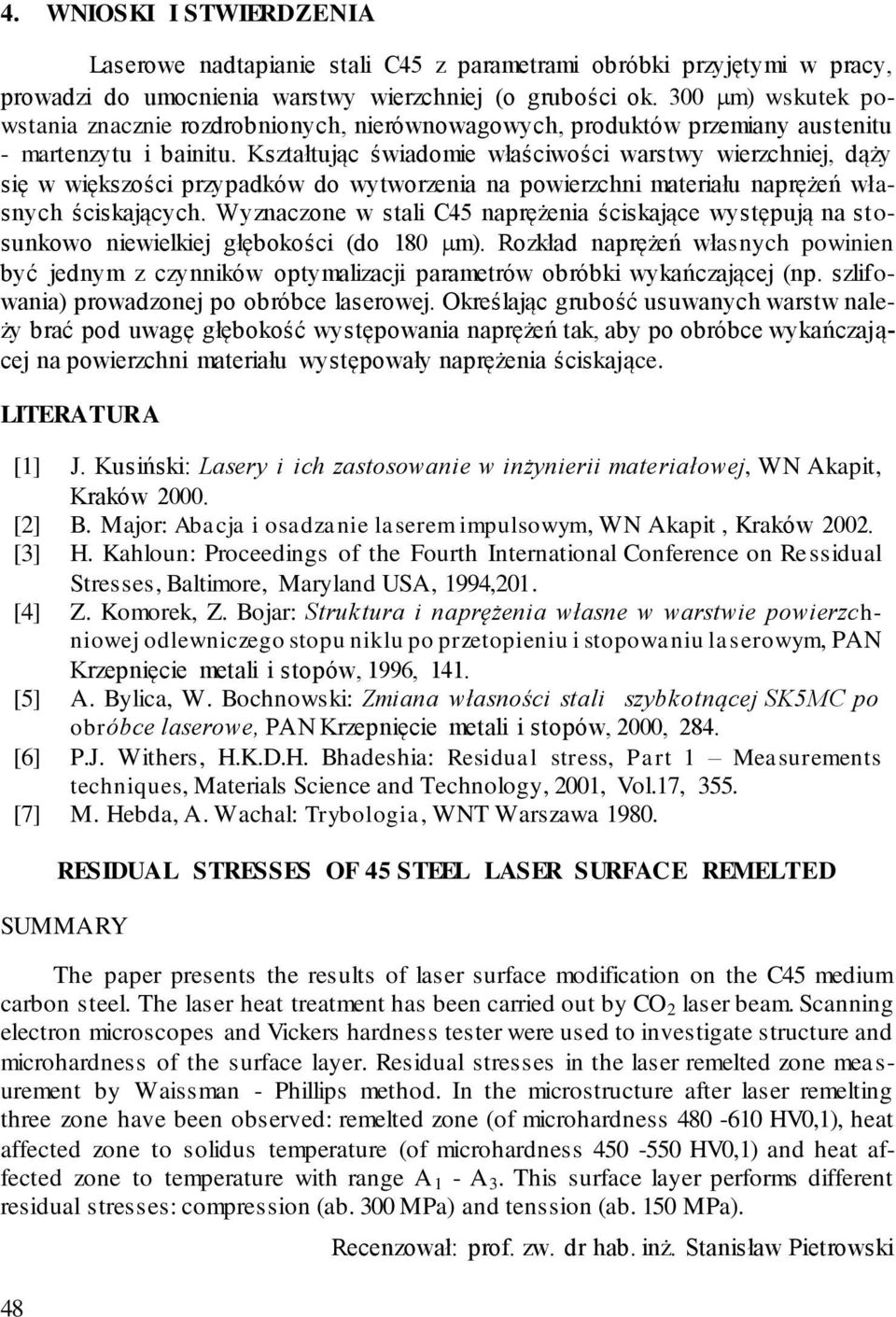

6 4. WNIOSKI I STWIERDZENIA Laserowe nadtapianie stali C45 z parametrami obróbki przyjętymi w pracy, prowadzi do umocnienia warstwy wierzchniej (o grubości ok. 300 m) wskutek powstania znacznie rozdrobnionych, nierównowagowych, produktów przemiany austenitu - martenzytu i bainitu. Kształtując świadomie właściwości warstwy wierzchniej, dąży się w większości przypadków do wytworzenia na powierzchni materiału naprężeń własnych ściskających. Wyznaczone w stali C45 naprężenia ściskające występują na stosunkowo niewielkiej głębokości (do 180 m). Rozkład naprężeń własnych powinien być jednym z czynników optymalizacji parametrów obróbki wykańczającej (np. szlifowania) prowadzonej po obróbce laserowej. Określając grubość usuwanych warstw należy brać pod uwagę głębokość występowania naprężeń tak, aby po obróbce wykańczającej na powierzchni materiału występowały naprężenia ściskające. LITERATURA [1] J. Kusiński: Lasery i ich zastosowanie w inżynierii materiałowej, WN Akapit, Kraków [2] B. Major: Abacja i osadzanie laserem impulsowym, WN Akapit, Kraków [3] H. Kahloun: Proceedings of the Fourth International Conference on Ressidual Stresses, Baltimore, Maryland USA, 1994,201. [4] Z. Komorek, Z. Bojar: Struktura i naprężenia własne w warstwie powierzchniowej odlewniczego stopu niklu po przetopieniu i stopowaniu laserowym, PAN Krzepnięcie metali i stopów, 1996, 141. [5] A. Bylica, W. Bochnowski: Zmiana własności stali szybkotnącej SK5MC po obróbce laserowe, PAN Krzepnięcie metali i stopów, 2000, 284. [6] P.J. Withers, H.K.D.H. Bhadeshia: Residual stress, Part 1 Measurements techniques, Materials Science and Technology, 2001, Vol.17, 355. [7] M. Hebda, A. Wachal: Trybologia, WNT Warszawa RESIDUAL STRESSES OF 45 STEEL LASER SURFACE REMELTED SUMMARY The paper presents the results of laser surface modification on the C45 medium carbon steel. The laser heat treatment has been carried out by CO 2 laser beam. Scanning electron microscopes and Vickers hardness tester were used to investigate structure and microhardness of the surface layer. Residual stresses in the laser remelted zone mea s- urement by Waissman - Phillips method. In the microstructure after laser remelting three zone have been observed: remelted zone (of microhardness HV0,1), heat affected zone to solidus temperature (of microhardness HV0,1) and heat affected zone to temperature with range A 1 - A 3. This surface layer performs different residual stresses: compression (ab. 300 MPa) and tenssion (ab. 150 MPa). Recenzował: prof. zw. dr hab. inż. Stanisław Pietrowski

LASEROWE UMACNIANIE STALI NIESTOPOWYCH. A. BYLICA 1, S. ADAMIAK 2 Instytut Techniki, Uniwersytet Rzeszowski Rzeszów, ul.

LASEROWE UMACNIANIE STALI NIESTOPOWYCH. A. BYLICA 1, S. ADAMIAK 2 Instytut Techniki, Uniwersytet Rzeszowski Rzeszów, ul. 5/6 ARCHIWUM ODLEWNICTWA Rok 22, Rocznik 2, Nr 6 Archives of Foundry Year 22, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-538 LASEROWE UMACNIANIE STALI NIESTOPOWYCH A. BYLICA 1, S. ADAMIAK 2 Instytut

Bardziej szczegółowo

ZMIANA WŁASNOŚCI STALI SZYBKOTNĄCEJ SKSM PO OBRÓBCE LASEROWEJ

ZMIANA WŁASNOŚCI STALI SZYBKOTNĄCEJ SKSM PO OBRÓBCE LASEROWEJ 31/42 Solidification o f Metais and Alloys, Year 2000, Volume 2, Book No 42 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 42 PAN-Katowice, PL ISSN 0208-9386 ZMIANA WŁASNOŚCI STALI SZYBKOTNĄCEJ SKSM

Bardziej szczegółowo

WŁAŚCIWOŚCI ŻELIWA SZAREGO NADTOPIONEGO WĄZKĄ LASEROWĄ. S. ADAMIAK 1 Instytut Techniki, Uniwersytet Rzeszowski Rzeszów, ul.

WŁAŚCIWOŚCI ŻELIWA SZAREGO NADTOPIONEGO WĄZKĄ LASEROWĄ. S. ADAMIAK 1 Instytut Techniki, Uniwersytet Rzeszowski Rzeszów, ul. 114/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 WŁAŚCIWOŚCI ŻELIWA SZAREGO NADTOPIONEGO WĄZKĄ LASEROWĄ

Bardziej szczegółowo

MIKROSTRUKTURA I WŁAŚCIWOŚCI STALI NARZĘDZIOWYCH NADTAPIANYCH LASEREM CO 2

MIKROSTRUKTURA I WŁAŚCIWOŚCI STALI NARZĘDZIOWYCH NADTAPIANYCH LASEREM CO 2 5/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 MIKROSTRUKTURA I WŁAŚCIWOŚCI STALI NARZĘDZIOWYCH NADTAPIANYCH LASEREM CO

Bardziej szczegółowo

NAPRĘŻENIA WŁASNE W HARTOWANYCH LASEROWO STALACH SK5MC, SW7M, 45

NAPRĘŻENIA WŁASNE W HARTOWANYCH LASEROWO STALACH SK5MC, SW7M, 45 3/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 NAPRĘŻENIA WŁASNE W HARTOWANYCH LASEROWO STALACH SK5MC, SW7M, 45 A. BYLICA

Bardziej szczegółowo

ZASTOSOWANIE OCHŁADZALNIKA W CELU ROZDROBNIENIA STRUKTURY W ODLEWIE BIMETALICZNYM

ZASTOSOWANIE OCHŁADZALNIKA W CELU ROZDROBNIENIA STRUKTURY W ODLEWIE BIMETALICZNYM 28/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 ZASTOSOWANIE OCHŁADZALNIKA W CELU ROZDROBNIENIA STRUKTURY W ODLEWIE BIMETALICZNYM

Bardziej szczegółowo

ROZKŁAD TWARDOŚCI I MIKROTWARDOŚCI OSNOWY ŻELIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE NA PRZEKROJU MODELOWEGO ODLEWU

ROZKŁAD TWARDOŚCI I MIKROTWARDOŚCI OSNOWY ŻELIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE NA PRZEKROJU MODELOWEGO ODLEWU 35/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 ROZKŁAD TWARDOŚCI I MIKROTWARDOŚCI OSNOWY ŻELIWA CHROMOWEGO ODPORNEGO NA

Bardziej szczegółowo

WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE

WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE 59/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO

Bardziej szczegółowo

ZMIANY SKŁADU FAZOWEGO STALI SZYBKOTNĄCYCH PO OBRÓBCE LASEROWEJ. ul. Reymonta 25, 30-059 Kraków

ZMIANY SKŁADU FAZOWEGO STALI SZYBKOTNĄCYCH PO OBRÓBCE LASEROWEJ. ul. Reymonta 25, 30-059 Kraków 25/12 ARHIWU ODLEWNITWA Rok 24, Rocznik 4, Nr 12 Archives of Foundry Year 24, Volume 4, Book 12 PAN Katowice PL ISSN 142-538 ZIANY SKŁADU FAZOWEGO STALI SZYBKOTNĄYH PO OBRÓBE LASEROWEJ A.BYLIA 1, W. BOHNOWSKI

Bardziej szczegółowo

27/36 BADANIE PROCESÓW ODPUSZCZANIA STALI SW7.M PO HARTOWANIU LASEROWYM

27/36 BADANIE PROCESÓW ODPUSZCZANIA STALI SW7.M PO HARTOWANIU LASEROWYM 27/36 Solidificatin o f Metais and Alloys,no.27. 1996 Krzepniecie Metali i Stopów, Nr 27, 1996 P AN - Oddział Katowice PL ISSN 0208-9386 BADANIE PROCESÓW ODPUSZCZANIA STALI SW7.M PO HARTOWANIU LASEROWYM

Bardziej szczegółowo

MODYFIKACJA STOPU AK64

MODYFIKACJA STOPU AK64 17/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU AK64 F. ROMANKIEWICZ 1, R. ROMANKIEWICZ 2, T. PODRÁBSKÝ

Bardziej szczegółowo

KONTROLA STALIWA GXCrNi72-32 METODĄ ATD

KONTROLA STALIWA GXCrNi72-32 METODĄ ATD 54/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KONTROLA STALIWA GXCrNi72-32 METODĄ ATD S. PIETROWSKI 1, G. GUMIENNY 2

Bardziej szczegółowo

Badania nad stopowaniem laserowym warstw wierzchnich elementów cylindrycznych z żeliwa sferoidalnego

Badania nad stopowaniem laserowym warstw wierzchnich elementów cylindrycznych z żeliwa sferoidalnego MARTA PACZKOWSKA, Grzegorz kinal Badania nad stopowaniem laserowym warstw wierzchnich elementów cylindrycznych z żeliwa sferoidalnego WPROWADZENIE Jednym z coraz szerzej stosowanych materiałów w budowie

Bardziej szczegółowo

32/42 NA ŚCIERANIE POWIERZCHNI STALI EUTEKTYCZNEJ WPŁ YW OBRÓBKI LASEROWEJ NA ODPORNOŚĆ

32/42 NA ŚCIERANIE POWIERZCHNI STALI EUTEKTYCZNEJ WPŁ YW OBRÓBKI LASEROWEJ NA ODPORNOŚĆ 32/42 Solidification o f Metais and Alloys, Year 2000, Volume 2, Book No 42 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 42 PAN-Katowice, PL ISSN 0208-9386 WPŁ YW OBRÓBKI LASEROWEJ NA ODPORNOŚĆ

Bardziej szczegółowo

Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej

Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej 26/39 Soliditikation of Metais and Alloys, No 26, 1996 Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN 02011-9386 WYKRESY CTPc ŻELIW A SZAREGO POCICA-FILIPOWICZ Anna, NOWAK Andrzej

Bardziej szczegółowo

MONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU KOMPUTEROWEGO

MONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU KOMPUTEROWEGO 50/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 MONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 60/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 F.

Bardziej szczegółowo

KONTROLA STALIWA NIESTOPOWEGO METODĄ ATD

KONTROLA STALIWA NIESTOPOWEGO METODĄ ATD 36/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 KONTROLA STALIWA NIESTOPOWEGO METODĄ ATD S. PIETROWSKI 1, G. GUMIENNY

Bardziej szczegółowo

WPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU

WPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU 51/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 WPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU

Bardziej szczegółowo

OBRÓBKA CIEPLNA SILUMINU AK132

OBRÓBKA CIEPLNA SILUMINU AK132 52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. II. Przemiany austenitu przechłodzonego WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU Ar 3, Ar cm, Ar 1 temperatury przy chłodzeniu, niższe od równowagowych A 3, A cm, A 1 A

Bardziej szczegółowo

ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND

ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND 18/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND T. CIUĆKA 1 Katedra

Bardziej szczegółowo

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania Wykład 8 Przemiany zachodzące w stopach żelaza z węglem Przemiany zachodzące podczas nagrzewania Nagrzewanie stopów żelaza powyżej temperatury 723 O C powoduje rozpoczęcie przemiany perlitu w austenit

Bardziej szczegółowo

OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND

OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND 28/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7 58/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7 F.

Bardziej szczegółowo

ZASTOSOWANIE NAŚWIETLANIA LASEROWEGO DO BLOKADY PROPAGACJI PĘKNIĘĆ ZMĘCZENIOWYCH

ZASTOSOWANIE NAŚWIETLANIA LASEROWEGO DO BLOKADY PROPAGACJI PĘKNIĘĆ ZMĘCZENIOWYCH Sylwester KŁYSZ *, **, Anna BIEŃ **, Janusz LISIECKI *, Paweł SZABRACKI ** * Instytut Techniczny Wojsk Lotniczych, Warszawa ** Uniwersytet Warmińsko-Mazurski, Olsztyn ZASTOSOWANIE NAŚWIETLANIA LASEROWEGO

Bardziej szczegółowo

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 7 Opracował: dr inż.

Bardziej szczegółowo

ZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO

ZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO 23/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 ZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO J.

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali Obróbka cieplna stali Obróbka cieplna stopów: zabiegi cieplne, które mają na celu nadanie im pożądanych cech mechanicznych, fizycznych lub chemicznych przez zmianę struktury stopu. Podstawowe etapy obróbki

Bardziej szczegółowo

ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU Al-Si

ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU Al-Si 53/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU

Bardziej szczegółowo

MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra

MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra 23/6 ARCHIWUM ODLEWNICTWA Rok 2002, Rocznik 2, Nr 6 Archives of Foundry Year 2002, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINÓW AK7 i AK9 F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski,

Bardziej szczegółowo

Wpływ kulowania na strukturę, mikrotwardość i naprężenia własne stali austenitycznej

Wpływ kulowania na strukturę, mikrotwardość i naprężenia własne stali austenitycznej Bi u l e t y n WAT Vo l. LXIV, Nr 2, 2015 Wpływ kulowania na strukturę, mikrotwardość i naprężenia własne stali austenitycznej 1.4539 Barbara Nasiłowska, Zdzisław Bogdanowicz, Marek Brzeziński 1, Grzegorz

Bardziej szczegółowo

ŻELIWNE ŁOŻYSKA ŚLIZGOWE ODPORNE NA ZUŻYCIE ŚCIERNE

ŻELIWNE ŁOŻYSKA ŚLIZGOWE ODPORNE NA ZUŻYCIE ŚCIERNE 19/39 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 39 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 39 PAN Katowice PL ISSN 0208-9386 ŻELIWNE ŁOŻYSKA ŚLIZGOWE ODPORNE NA ZUŻYCIE

Bardziej szczegółowo

Stan warstwy wierzchniej po laserowej oraz laserowo-mechanicznej modyfikacji powierzchni

Stan warstwy wierzchniej po laserowej oraz laserowo-mechanicznej modyfikacji powierzchni Joanna Radziejewska Stan warstwy wierzchniej po laserowej oraz laserowo-mechanicznej modyfikacji powierzchni Surface integrity after laser and laser-mechanical surface modification Streszczenie W pracy

Bardziej szczegółowo

ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY STOPÓW Al-Si

ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY STOPÓW Al-Si 29/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY STOPÓW Al-Si J. PIĄTKOWSKI

Bardziej szczegółowo

KRYSTALIZACJA PRZETOPIONEJ WARSTWY WIERZCHNIEJ STALI Z POWŁOKĄ CERAMICZNĄ

KRYSTALIZACJA PRZETOPIONEJ WARSTWY WIERZCHNIEJ STALI Z POWŁOKĄ CERAMICZNĄ 23/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 KRYSTALIZACJA PRZETOPIONEJ WARSTWY WIERZCHNIEJ STALI Z POWŁOKĄ CERAMICZNĄ

Bardziej szczegółowo

WĘGLOAZOTOWANIE JAKO ELEMENT OBRÓBKI CIEPLNEJ DLA ŻELIWA ADI

WĘGLOAZOTOWANIE JAKO ELEMENT OBRÓBKI CIEPLNEJ DLA ŻELIWA ADI 54/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 WĘGLOAZOTOWANIE JAKO ELEMENT OBRÓBKI CIEPLNEJ DLA ŻELIWA ADI D. MYSZKA 1,

Bardziej szczegółowo

ZMIANA SKŁADU CHEMICZNEGO, TWARDOŚCI I MIKROSTRUKTURY NA PRZEKROJU POPRZECZNYM BIMETALOWYCH, ŻELIWNYCH WALCÓW HUTNICZYCH

ZMIANA SKŁADU CHEMICZNEGO, TWARDOŚCI I MIKROSTRUKTURY NA PRZEKROJU POPRZECZNYM BIMETALOWYCH, ŻELIWNYCH WALCÓW HUTNICZYCH 40/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 ZMIANA SKŁADU CHEMICZNEGO, TWARDOŚCI I MIKROSTRUKTURY NA PRZEKROJU POPRZECZNYM

Bardziej szczegółowo

WPŁYW ALUMINIUM NA NIEKTÓRE WŁAŚCIWOŚCI I STRUKTURĘ STALIWA

WPŁYW ALUMINIUM NA NIEKTÓRE WŁAŚCIWOŚCI I STRUKTURĘ STALIWA 23/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 WPŁYW ALUMINIUM NA NIEKTÓRE WŁAŚCIWOŚCI I STRUKTURĘ STALIWA J. KILARSKI

Bardziej szczegółowo

WPŁYW WANADU I MOLIBDENU ORAZ OBRÓBKI CIEPLNEJ STALIWA Mn-Ni DLA UZYSKANIA GRANICY PLASTYCZNOŚCI POWYŻEJ 850 MPa

WPŁYW WANADU I MOLIBDENU ORAZ OBRÓBKI CIEPLNEJ STALIWA Mn-Ni DLA UZYSKANIA GRANICY PLASTYCZNOŚCI POWYŻEJ 850 MPa 7/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 WPŁYW WANADU I MOLIBDENU ORAZ OBRÓBKI CIEPLNEJ STALIWA Mn-Ni DLA UZYSKANIA

Bardziej szczegółowo

OCENA PROCESU ODLEWANIA I OBRÓBKI CIEPLNEJ STOPOWEGO STALIWA KONSTRUKCYJNEGO METODĄ ANALIZY TERMICZNEJ I DERYWACYJNEJ

OCENA PROCESU ODLEWANIA I OBRÓBKI CIEPLNEJ STOPOWEGO STALIWA KONSTRUKCYJNEGO METODĄ ANALIZY TERMICZNEJ I DERYWACYJNEJ 40/9 ARCHIWUM ODLEWNICTWA Rok 006, Rocznik 6, Nr 9 Archives of Foundry Year 006, Volume 6, Book 9 PAN - Katowice PL ISSN 64-508 OCENA PROCESU ODLEWANIA I OBRÓBKI CIEPLNEJ STOPOWEGO STALIWA KONSTRUKCYJNEGO

Bardziej szczegółowo

MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI

MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI 41/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI F. ROMANKIEWICZ

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 6 Temat: Stale w stanie ulepszonym cieplnie Łódź 2010 Cel ćwiczenia Zapoznanie się

Bardziej szczegółowo

STRUKTURA STREF WARSTWY POWIERZCHNIOWEJ ŻELIWA SFEROIDALNEGO EN-GJS-500 PO BOROWANIU LASEROWYM

STRUKTURA STREF WARSTWY POWIERZCHNIOWEJ ŻELIWA SFEROIDALNEGO EN-GJS-500 PO BOROWANIU LASEROWYM KOMISJA BUDOWY MASZYN PAN ODDZIAŁ W POZNANIU Vol. 26 nr 1 lub 2 Archiwum Technologii Maszyn i Automatyzacji 2006 MARTA PACZKOWSKA * WŁODZIMIERZ WALIGÓRA ** STRUKTURA STREF WARSTWY POWIERZCHNIOWEJ ŻELIWA

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali OBRÓBKA CIEPLNA Obróbka cieplna stali Powstawanie austenitu podczas nagrzewania Ujednorodnianie austenitu Zmiany wielkości ziarna Przemiany w stali podczas chłodzenia Martenzytyczna Bainityczna Perlityczna

Bardziej szczegółowo

6. OBRÓBKA CIEPLNO - PLASTYCZNA

6. OBRÓBKA CIEPLNO - PLASTYCZNA 6. OBRÓBKA CIEPLNO - PLASTYCZNA 6.1. Cel ćwiczenia Zapoznanie się z rodzajami obróbki cieplno plastycznej i ich wpływem na własności metali. 6.2. Wprowadzenie Obróbką cieplno-plastyczną, zwaną potocznie

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Wpływ róŝnych rodzajów

Bardziej szczegółowo

OCENA KRYSTALIZACJI STALIWA METODĄ ATD

OCENA KRYSTALIZACJI STALIWA METODĄ ATD 34/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 OCENA KRYSTALIZACJI STALIWA METODĄ ATD S. PIETROWSKI 1, R. WŁADYSIAK

Bardziej szczegółowo

POLITECHNIKA CZĘSTOCHOWSKA

POLITECHNIKA CZĘSTOCHOWSKA POLITECHNIKA CZĘSTOCHOWSKA Instytut Inżynierii Materiałowej Stale narzędziowe do pracy na zimno CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze składem chemicznym, mikrostrukturą, właściwościami mechanicznymi

Bardziej szczegółowo

Naprężenia i odkształcenia spawalnicze

Naprężenia i odkształcenia spawalnicze Naprężenia i odkształcenia spawalnicze Cieplno-mechaniczne właściwości metali i stopów Parametrami, które określają stan mechaniczny metalu w różnych temperaturach, są: - moduł sprężystości podłużnej E,

Bardziej szczegółowo

OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK132 NA PODSTAWIE METODY ATND.

OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK132 NA PODSTAWIE METODY ATND. 37/44 Solidification of Metals and Alloys, Year 000, Volume, Book No. 44 Krzepnięcie Metali i Stopów, Rok 000, Rocznik, Nr 44 PAN Katowice PL ISSN 008-9386 OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU

Bardziej szczegółowo

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

RENTGENOSTRUKTURALNE BADANIA PRZEMIANY EUTEKTOIDALNEJ W ŻELIWIE EN-GJS

RENTGENOSTRUKTURALNE BADANIA PRZEMIANY EUTEKTOIDALNEJ W ŻELIWIE EN-GJS 30/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 RENTGENOSTRUKTURALNE BADANIA PRZEMIANY EUTEKTOIDALNEJ W ŻELIWIE EN-GJS-600-03

Bardziej szczegółowo

SKURCZ TERMICZNY ŻELIWA CHROMOWEGO

SKURCZ TERMICZNY ŻELIWA CHROMOWEGO 48/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 SKURCZ TERMICZNY ŻELIWA CHROMOWEGO S. JURA 1, A. STUDNICKI 2, J. KILARSKI

Bardziej szczegółowo

BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM Część II

BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM Część II 14/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM

Bardziej szczegółowo

MODYFIKACJA SILUMINU AK20. F. ROMANKIEWICZ 1 Politechnika Zielonogórska,

MODYFIKACJA SILUMINU AK20. F. ROMANKIEWICZ 1 Politechnika Zielonogórska, 42/44 Solidification of Metals and Alloys, Year 2000, Volume 2, Book No. 44 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 44 PAN Katowice PL ISSN 0208-9386 MODYFIKACJA SILUMINU AK20 F. ROMANKIEWICZ

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 6 Temat: Hartowność. Próba Jominy`ego Łódź 2010 WSTĘP TEORETYCZNY Pojęcie hartowności

Bardziej szczegółowo

SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND

SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND 13/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA ZIMNO

STAL NARZĘDZIOWA DO PRACY NA ZIMNO STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego

Bardziej szczegółowo

KRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia Techniczno Humanistyczna ul. Willowa 2, Bielsko Biała

KRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia Techniczno Humanistyczna ul. Willowa 2, Bielsko Biała 18/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia

Bardziej szczegółowo

ROZSZERZALNOŚĆ CIEPLNA KOMPOZYTÓW NA OSNOWIE STOPU AlSi13Cu2 WYTWARZANYCH METODĄ SQUEEZE CASTING

ROZSZERZALNOŚĆ CIEPLNA KOMPOZYTÓW NA OSNOWIE STOPU AlSi13Cu2 WYTWARZANYCH METODĄ SQUEEZE CASTING 25/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 ROZSZERZALNOŚĆ CIEPLNA KOMPOZYTÓW NA OSNOWIE STOPU AlSi13Cu2 WYTWARZANYCH

Bardziej szczegółowo

36/29 Soljdjf'jc:;arioQ ofmdals llld AlJoys, No.36, 1998 Ku~ Metali i Stopów, Nr 36, 1998 PAN- Oddział K.1towice PL ISSN

36/29 Soljdjf'jc:;arioQ ofmdals llld AlJoys, No.36, 1998 Ku~ Metali i Stopów, Nr 36, 1998 PAN- Oddział K.1towice PL ISSN 36/29 Soljdjf'jc:;arioQ ofmdals llld AlJoys, No.36, 1998 Ku~ Metali i Stopów, Nr 36, 1998 PAN- Oddział K.1towice PL ISSN 0208-9386 OPTYMALIZACJA PROCESU LASEROWEJ I KONWENCJONALNEJ OBRÓBKI CIEPLNEJ STALI

Bardziej szczegółowo

TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO

TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO 24/2 Archives of Foundry, Year 200, Volume, (2/2) Archiwum Odlewnictwa, Rok 200, Rocznik, Nr (2/2) PAN Katowice PL ISSN 642-5308 TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO J. KILARSKI, A.

Bardziej szczegółowo

KRZEPNIĘCIE KOMPOZYTÓW HYBRYDOWYCH AlMg10/SiC+C gr

KRZEPNIĘCIE KOMPOZYTÓW HYBRYDOWYCH AlMg10/SiC+C gr 51/18 ARCHIWUM ODLEWNICTWA Rok 26, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 26, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-538 KRZEPNIĘCIE KOMPOZYTÓW HYBRYDOWYCH AlMg1/SiC+C gr M. ŁĄGIEWKA

Bardziej szczegółowo

KRZEPNIĘCIE STRUGI SILUMINU AK7 W PIASKOWYCH I METALOWYCH KANAŁACH FORM ODLEWNICZYCH

KRZEPNIĘCIE STRUGI SILUMINU AK7 W PIASKOWYCH I METALOWYCH KANAŁACH FORM ODLEWNICZYCH ARCHIWUM ODLEWNICTWA Rok 2001, Rocznik 1, Nr 1 (1/2) Archives of Foundry Year 2001, Volume 1, Book 1 (1/2) PAN - Katowice PL ISSN 1642-5308 KRZEPNIĘCIE STRUGI SILUMINU AK7 W PIASKOWYCH I METALOWYCH KANAŁACH

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA GORĄCO

STAL NARZĘDZIOWA DO PRACY NA GORĄCO STAL NARZĘDZIOWA DO PRACY NA GORĄCO Stal BÖHLER W360 ISOBLOC jest stalą narzędziową na matryce i stemple do kucia na zimno i na gorąco. Stal ta może mieć szerokie zastosowanie, gdzie wymagane są wysoka

Bardziej szczegółowo

WPŁYW SZYBKOŚCI STYGNIĘCIA NA WŁASNOŚCI TERMOFIZYCZNE STALIWA W STANIE STAŁYM

WPŁYW SZYBKOŚCI STYGNIĘCIA NA WŁASNOŚCI TERMOFIZYCZNE STALIWA W STANIE STAŁYM 2/1 Archives of Foundry, Year 200, Volume, 1 Archiwum Odlewnictwa, Rok 200, Rocznik, Nr 1 PAN Katowice PL ISSN 1642-308 WPŁYW SZYBKOŚCI STYGNIĘCIA NA WŁASNOŚCI TERMOFIZYCZNE STALIWA W STANIE STAŁYM D.

Bardziej szczegółowo

MIKROSKOPIA METALOGRAFICZNA

MIKROSKOPIA METALOGRAFICZNA MIKROSKOPIA METALOGRAFICZNA WYKŁAD 3 Stopy żelazo - węgiel dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żelaza Alotropowe odmiany żelaza Układ równowagi fazowej Fe Fe 3 C Przemiany podczas

Bardziej szczegółowo

OCENA WPŁYWU PARAMETRÓW NADTAPIANIA LASEROWEGO W WARUNKACH KRIOGENICZNYCH NA STRUKTURĘ WARSTWY WIERZCHNIEJ NA STOPIE Ti-6Al-4V

OCENA WPŁYWU PARAMETRÓW NADTAPIANIA LASEROWEGO W WARUNKACH KRIOGENICZNYCH NA STRUKTURĘ WARSTWY WIERZCHNIEJ NA STOPIE Ti-6Al-4V DOI: 10.2478/v10077-008-0005-6 G. Gajowiec Politechnika Gdańska, Wydział Mechaniczny, Katedra Inżynierii Materiałowej, Gdańsk, Polska OCENA WPŁYWU PARAMETRÓW NADTAPIANIA LASEROWEGO W WARUNKACH KRIOGENICZNYCH

Bardziej szczegółowo

ANALIZA WPŁYWU SZYBKOŚCI CHŁODZENIA NA STRUKTURĘ I WŁASNOŚCI STALIWA L21HMF PO REGENERUJĄCEJ OBRÓBCE CIEPLNEJ

ANALIZA WPŁYWU SZYBKOŚCI CHŁODZENIA NA STRUKTURĘ I WŁASNOŚCI STALIWA L21HMF PO REGENERUJĄCEJ OBRÓBCE CIEPLNEJ 73/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(2/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (2/2) PAN Katowice PL ISSN 1642-5308 ANALIZA WPŁYWU SZYBKOŚCI CHŁODZENIA NA STRUKTURĘ I WŁASNOŚCI

Bardziej szczegółowo

BADANIE PROCESÓW ODPUSZCZANIA LASEROWO. BYLICA Andrzej, ADAMIAK Stanisław Instytut Techniki, Wyższa Szkoła Pedagogiczna Rzeszów, ul.

BADANIE PROCESÓW ODPUSZCZANIA LASEROWO. BYLICA Andrzej, ADAMIAK Stanisław Instytut Techniki, Wyższa Szkoła Pedagogiczna Rzeszów, ul. 27/26 Solidification ofmetal and Alloys, No.27, 1996 Krzepnięcie Metali i Stopów, Nr 27, 1996 PAN- Oddział Katowice PL ISSN 0208-9386 BADANIE PROCESÓW ODPUSZCZANIA LASEROWO HARTOWANYCHSTALIWĘGLOWYCH BYLICA

Bardziej szczegółowo

Technologie Materiałowe II Wykład 3 Technologia hartowania stali

Technologie Materiałowe II Wykład 3 Technologia hartowania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 3 Technologia hartowania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM Część I

BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM Część I 13/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM

Bardziej szczegółowo

BADANIA ŻELIWA CHROMOWEGO NA DYLATOMETRZE ODLEWNICZYM DO-01/P.Śl.

BADANIA ŻELIWA CHROMOWEGO NA DYLATOMETRZE ODLEWNICZYM DO-01/P.Śl. 36/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 BADANIA ŻELIWA CHROMOWEGO NA DYLATOMETRZE ODLEWNICZYM DO-01/P.Śl. STUDNICKI

Bardziej szczegółowo

LEJNOŚĆ KOMPOZYTÓW NA OSNOWIE STOPU AlMg10 Z CZĄSTKAMI SiC

LEJNOŚĆ KOMPOZYTÓW NA OSNOWIE STOPU AlMg10 Z CZĄSTKAMI SiC 38/9 Archives of Foundry, Year 23, Volume 3, 9 Archiwum Odlewnictwa, Rok 23, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-538 LEJNOŚĆ KOMPOZYTÓW NA OSNOWIE STOPU AlMg1 Z CZĄSTKAMI SiC Z. KONOPKA 1, M. CISOWSKA

Bardziej szczegółowo

CHARAKTERYSTYKA STRUKTURALNA WARSTWY WIERZCHNIEJ W STALIWIE Cr Mo W WARUNKACH ŚCIERANIA

CHARAKTERYSTYKA STRUKTURALNA WARSTWY WIERZCHNIEJ W STALIWIE Cr Mo W WARUNKACH ŚCIERANIA 13/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 CHARAKTERYSTYKA STRUKTURALNA WARSTWY WIERZCHNIEJ W STALIWIE Cr Mo W

Bardziej szczegółowo

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI PL0400058 STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI Instytut Metalurgii Żelaza im. S. Staszica, Gliwice

Bardziej szczegółowo

BADANIA NAPRĘŻEŃ SKURCZOWYCH W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU AlSi 6.9

BADANIA NAPRĘŻEŃ SKURCZOWYCH W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU AlSi 6.9 26/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 BADANIA NAPRĘŻEŃ SKURCZOWYCH W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU

Bardziej szczegółowo

IZOTERMICZNA OBRÓBKA CIEPLNA ŻELIWA SFEROIDALNEGO W ZAKRESIE TEMPERATUROWYM Ar 1

IZOTERMICZNA OBRÓBKA CIEPLNA ŻELIWA SFEROIDALNEGO W ZAKRESIE TEMPERATUROWYM Ar 1 72/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(2/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (2/2) PAN Katowice PL ISSN 1642-5308 IZOTERMICZNA OBRÓBKA CIEPLNA ŻELIWA SFEROIDALNEGO W ZAKRESIE

Bardziej szczegółowo

ODPORNOŚĆ NA ZUŻYCIE ŚCIERNE WARSTW WYTWARZANYCH METODĄ LASEROWO-MECHANICZNĄ 1. WSTĘP

ODPORNOŚĆ NA ZUŻYCIE ŚCIERNE WARSTW WYTWARZANYCH METODĄ LASEROWO-MECHANICZNĄ 1. WSTĘP Inżynieria Maszyn, R. 16, z. 4, 2011 obróbka laserowa, nagniatanie powierzchniowe, obróbka hybrydowa, zużycie ścierne Joanna RADZIEJEWSKA 1 Norbert RADEK 2 ODPORNOŚĆ NA ZUŻYCIE ŚCIERNE WARSTW WYTWARZANYCH

Bardziej szczegółowo

MODYFIKACJA STOPU Al-Si12 PROSZKIEM ZE STOPU Al-Si12

MODYFIKACJA STOPU Al-Si12 PROSZKIEM ZE STOPU Al-Si12 52/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU Al-Si12 PROSZKIEM ZE STOPU Al-Si12 T. LIPIŃSKI 1 Uniwersytet

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPOWYCH KOMPOZYTÓW POWIERZCHNIOWYCH

OBRÓBKA CIEPLNA STOPOWYCH KOMPOZYTÓW POWIERZCHNIOWYCH 1/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA STOPOWYCH KOMPOZYTÓW POWIERZCHNIOWYCH C. BARON 1, J. GAWROŃSKI

Bardziej szczegółowo

OCENA EFEKTU UMOCNIENIA UZYSKIWANEGO W WYNIKU ODDZIAŁYWANIA CIŚNIENIA NA KRZEPNĄCY ODLEW

OCENA EFEKTU UMOCNIENIA UZYSKIWANEGO W WYNIKU ODDZIAŁYWANIA CIŚNIENIA NA KRZEPNĄCY ODLEW 43/60 Solidification of Metais and Alloys, Year 2000, Volume 2, Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 P AN- Katowice PL ISSN 0208-9386 OCENA EFEKTU UMOCNIENIA UZYSKIWANEGO

Bardziej szczegółowo

OBRÓBKA CIEPLNA SILUMINU AK9

OBRÓBKA CIEPLNA SILUMINU AK9 50/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK9 J. PEZDA 1 Akademia Techniczno-Humanistyczna

Bardziej szczegółowo

WŁASNOŚCI MECHANICZNE I STRUKTURA ŻELIWA Z GRAFITEM MIESZANYM PO DWUSTOPNIOWYM HARTO- WANIU IZOTERMICZNYM

WŁASNOŚCI MECHANICZNE I STRUKTURA ŻELIWA Z GRAFITEM MIESZANYM PO DWUSTOPNIOWYM HARTO- WANIU IZOTERMICZNYM 98/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 WŁASNOŚCI MECHANICZNE I STRUKTURA ŻELIWA Z GRAFITEM MIESZANYM

Bardziej szczegółowo

OBRÓBKA CIEPLNA STALIWA Cr Mo V PO DŁUGOTRWAŁEJ EKSPLOATACJI

OBRÓBKA CIEPLNA STALIWA Cr Mo V PO DŁUGOTRWAŁEJ EKSPLOATACJI 76/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA STALIWA Cr Mo V PO DŁUGOTRWAŁEJ EKSPLOATACJI

Bardziej szczegółowo

Wpływ synergizmu obróbki cieplno-chemicznej i ubytkowej na wytrzymałość zmęczeniową stykową rolek łożyskowych

Wpływ synergizmu obróbki cieplno-chemicznej i ubytkowej na wytrzymałość zmęczeniową stykową rolek łożyskowych ZBIGNIEW GAWROŃSKI, RAFAŁ łażewski Wpływ synergizmu obróbki cieplno-chemicznej i ubytkowej na wytrzymałość zmęczeniową stykową rolek łożyskowych wprowadzenie Zmęczenie stykowe wywoływane jest przez zmienne,

Bardziej szczegółowo

WPŁYW AZOTU NA STRUKTURĘ, TWARDOŚĆ I ZUŻYCIE ŚCIERNE ŻELIWA CHROMOWEGO

WPŁYW AZOTU NA STRUKTURĘ, TWARDOŚĆ I ZUŻYCIE ŚCIERNE ŻELIWA CHROMOWEGO 27/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW AZOTU NA STRUKTURĘ, TWARDOŚĆ I ZUŻYCIE ŚCIERNE ŻELIWA CHROMOWEGO

Bardziej szczegółowo

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH Część : Procedura pomiaru parametrów konstrukcyjnych noŝy styczno-obrotowych oraz karta

Bardziej szczegółowo

KOMPUTEROWA SYMULACJA POLA TWARDOŚCI W ODLEWACH HARTOWANYCH

KOMPUTEROWA SYMULACJA POLA TWARDOŚCI W ODLEWACH HARTOWANYCH 3/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 KOMPUTEROWA SYMULACJA POLA TWARDOŚCI W ODLEWACH HARTOWANYCH JURA Stanisław,

Bardziej szczegółowo

Definicja OC

Definicja OC OBRÓBKA CIEPLNA Podstawy teoretyczne Zakres tematyczny 1 Definicja OC Obróbka cieplna jest to zespół zabiegów wywołujących polepszenie właściwości mechanicznych oraz fizyko-chemicznych metali i stopów,

Bardziej szczegółowo

Promotor: prof. nadzw. dr hab. Jerzy Ratajski. Jarosław Rochowicz. Wydział Mechaniczny Politechnika Koszalińska

Promotor: prof. nadzw. dr hab. Jerzy Ratajski. Jarosław Rochowicz. Wydział Mechaniczny Politechnika Koszalińska Promotor: prof. nadzw. dr hab. Jerzy Ratajski Jarosław Rochowicz Wydział Mechaniczny Politechnika Koszalińska Praca magisterska Wpływ napięcia podłoża na właściwości mechaniczne powłok CrCN nanoszonych

Bardziej szczegółowo

POMIAR NAPRĘŻEŃ WŁASNYCH METODĄ USUWANIA WARSTW PRZEZ DOCIERANIE PO OBRÓBCE EDM I KULOWANIU STRUMIENIOWYM 1. WPROWADZENIE

POMIAR NAPRĘŻEŃ WŁASNYCH METODĄ USUWANIA WARSTW PRZEZ DOCIERANIE PO OBRÓBCE EDM I KULOWANIU STRUMIENIOWYM 1. WPROWADZENIE Inżynieria Maszyn, R. 16, z. 3, 2011 naprężenia własne, EDM, obróbka powierzchniowa zgniotem Anna ARASIMOWICZ 1 Bogdan NOWICKI 1 Anna PODOLAK-LEJTAS 1 POMIAR NAPRĘŻEŃ WŁASNYCH METODĄ USUWANIA WARSTW PRZEZ

Bardziej szczegółowo

OBRÓBKA CIEPLNO-PLASTYCZNA ŻELIWA SFEROIDALNEGO

OBRÓBKA CIEPLNO-PLASTYCZNA ŻELIWA SFEROIDALNEGO 43/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNO-PLASTYCZNA ŻELIWA SFEROIDALNEGO T. SZYKOWNY 1, K.CIECHACKI

Bardziej szczegółowo

WYZNACZANIE CIEPŁA KRYSTALIZACJI FAZ W ŻELIWIE EN-GJS NA PODSTAWIE METODY ATD

WYZNACZANIE CIEPŁA KRYSTALIZACJI FAZ W ŻELIWIE EN-GJS NA PODSTAWIE METODY ATD 56/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WYZNACZANIE CIEPŁA KRYSTALIZACJI FAZ W ŻELIWIE EN-GJS-500-7 NA PODSTAWIE

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTUR I MORFOLOGI PRZEŁOMÓW SILUMINU AK64

WPŁYW MODYFIKACJI NA STRUKTUR I MORFOLOGI PRZEŁOMÓW SILUMINU AK64 30/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(1/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (1/2) PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTUR I MORFOLOGI PRZEŁOMÓW SILUMINU

Bardziej szczegółowo

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne Technologia obróbki cieplnej Grzanie i ośrodki grzejne Grzanie: nagrzewanie i wygrzewanie Dobór czasu grzania Rodzaje ośrodków grzejnych Powietrze Ośrodki gazowe Złoża fluidalne Kąpiele solne: sole chlorkowe

Bardziej szczegółowo

Wydział Metalurgii i Inżynierii Materiałowej Akademia Górniczo-Hutnicza Kraków

Wydział Metalurgii i Inżynierii Materiałowej Akademia Górniczo-Hutnicza Kraków 24/42 Solidification of Metais and Alloys, Year 2000, Volume 2, Book No 42 Krzepnięcie Meta li i Stopów, Rok 2000, Rocznik 2, Nr 42 PAN- Katowice, PL ISSN 0208-9386 WPŁ YW OBRÓBKI LASEROWEJ NA MIKROSTRUKTURĘ

Bardziej szczegółowo

Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką

Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką Kilka definicji Faza Stan materii jednorodny wewnętrznie, nie tylko pod względem składu chemicznego, ale również

Bardziej szczegółowo

NOWOCZESNE ODMIANY ŻELIWA O STRUKTURZE AUSFERRYTYCZNEJ. A. KOWALSKI, A. PYTEL Instytut Odlewnictwa, ul. Zakopiańska 73, Kraków

NOWOCZESNE ODMIANY ŻELIWA O STRUKTURZE AUSFERRYTYCZNEJ. A. KOWALSKI, A. PYTEL Instytut Odlewnictwa, ul. Zakopiańska 73, Kraków 97/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 NOWOCZESNE ODMIANY ŻELIWA O STRUKTURZE AUSFERRYTYCZNEJ A.

Bardziej szczegółowo
