Inteligentna, szybkoobrotowa kamera kopułkowa z promiennikiem podczerwieni firmy Dahua Instrukcja Instalacji

Transkrypt

1 Inteligentna, szybkoobrotowa kamera kopułkowa z promiennikiem podczerwieni firmy Dahua Instrukcja Instalacji Wersja Dahua Technology Co., Ltd

2 Spis treści 1 INSTALACJA INTELIGENTNEJ, SZYBKOBROTOWEJ KAMERY KOPUŁKOWEJ Z PROMIENNIKIEM PODCZERWIENI Przygotowania Do Instalacji Wstępne ustawienia Konfiguracja przełączników DIP (dla analogowej, szybkoobrotowej kamery kopułkowej i szybkoobrotowej, kopułkowej kamery HDCVI) Pokrętła Ustawienie parzystości Szybkość transmisji Resetowanie i instalacja karty SD (tylko dla sieciowej, szybkoobrotowej kamery kopułkowej) Montaż (dla szybkich kamer analogowych i sieciowych) Omówienie Warunki montażu Wywierć otwory Instalacja szybkoobrotowej kamery kopułkowej WYMIARY UCHWYTU Uchwyt do montażu ściennego Uchwyt do montażu wiszącego (wiele dostępnych długości) Uchwyt do montażu narożnego Uchwyt do montażu na słupie PODWIESZENIE Elementy instalacyjne Instalacja Wymagania dotyczące instalacji Kroki instalacji UCHWYT DO MONTAŻU NAROŻNEGO Instalacja elementów składowych Instalacja Wymagania dotyczące instalacji Kroki instalacji UCHWYT DO MONTAŻU NA SŁUPIE i

3 5.1 Instalacja Wymagania dotyczące instalacji Kroki instalacji ANEKS I OCHRONA PRZED WYŁADOWANIAMI ATMOSFERYCZNYMI I OCHRONA PRZECIWPRZEPIĘCIOWA ANEKS II MAGISTRALA RS Główne cechy magistrali RS Zasięg Transmisji Przy Użyciu Magistrali Rs Problemy w użytkowaniu Najczęstsze pytania dotyczące magistrali RS ZAŁĄCZNIK III MONTAŻ LINKI ZABEZPIECZAJĄCEJ ii

4 1 INSTALACJA INTELIGENTNEJ, SZYBKOBROTOWEJ KAMERY KOPUŁKOWEJ Z PROMIENNIKIEM PODCZERWIENI 1.1 Przygotowania Do Instalacji Podstawowe Wymagania Wszystkie zalecenia dotyczące instalacji i korzystania z urządzenia zawarte w tej instrukcji powinny być zgodne z lokalnymi normami bezpieczeństwa instalacji elektrycznych. Przed przystąpieniem do instalacji należy upewnić się, że wszystkie elementy składowe znajdują się w opakowaniu. Należy upewnić się, że środowisko i tryb instalacji szybkoobrotowej kamery kopułkowej spełniają wymagania użytkownika. W przypadku zaistnienia specjalnych wymagań, skontaktuj się z lokalnym sprzedawcą, aby uzyskać więcej informacji. Producent nie przyjmuje zobowiązań oraz nie ponosi odpowiedzialności za pożary lub porażenie prądem spowodowane nieodpowiednią instalacją lub obsługą urządzenia. Sprawdź docelową lokalizację i miejsce na instalację Należy upewnić się, że w środowisku instalacji znajduje się odpowiednio dużo miejsca, aby móc zamontować szybkoobrotową kamerę kopułkową wraz z odpowiednim uchwytem. Należy upewnić się, że sufit, ściana i uchwyt są w stanie utrzymać szybkoobrotową kamerę kopułkową wraz z odpowiednimi elementami montażowymi. Powierzchnia instalacyjna musi być w stanie utrzymać ośmiokrotny ciężar szybkoobrotowej kamery kopułkowej. Przewody Należy dobrać przewód odpowiedni do docelowego zasięgu transmisji. Minimalne wymagania co do koncentrycznego przewodu wideo: Impedancja 75 omów. Kabel z miedzianym przewodnikiem wewnętrznym Ekran: 95% plecionka miedziana Międzynarodowy standard RG59/U RG6/U RG11/U Uwaga: Maks. zasięg transmisji (m\ft) 229m (750 stóp) 305m (1000 stóp) 457m (1500 stóp) Powyższe ma zastosowanie do analogowych i sieciowych szybkoobrotowych kamer kopułkowych Uwaga: Międzynarodowy standard SYV-75-3 Maks. zasięg transmisji (m\ft) 720P (25fps\30fps): 500m/1640 stóp 720P (50fps\60fps): 300m/984 stopy 1080P (25fps\30fps): 300m/984 stopy Powyższe ma zastosowanie do szybkoobrotowych kamer kopułkowych HDCVI. Ustawienia przełączników DIP 1

5 Ustaw przełącznik DIP według protokołu kontrolnego i adresu szybkoobrotowej kamery kopułkowej. (Informacje dodatkowe znajdują się w Podręczniku użytkownika.) Należy przechowywać wszystkie części opakowania do wykorzystania w przyszłości Należy przechowywać opakowanie szybkoobrotowej kamery kopułkowej na wypadek, gdyby zaistniała konieczność przesłania urządzenia do lokalnego sprzedawcy lub producenta w celu przeprowadzenia konserwacji. Korzystanie z opakowań innych niż oryginalne może prowadzić do uszkodzenia urządzenia podczas przewożenia. Sprawdzanie akcesoriów Przed rozpoczęciem instalacji należy po kolei sprawdzić wszystkie akcesoria zgodnie z listą na opakowaniu. Należy się upewnić, że wszystkie wymienione na liście akcesoria znajdują się w opakowaniu. 1.2 Wstępne ustawienia Ustawienie domyślne: Adres: 1 Szybkość transmisji: 9600 Parzystość: Brak. 1.3 Konfiguracja przełączników DIP (dla analogowej, szybkoobrotowej kamery kopułkowej i szybkoobrotowej, kopułkowej kamery HDCVI) Pokrętła Na PCB są dwa przełączniki DIP, po jednym z z każdej strony (podpisane). Służą do ustawienia protokołu, szybkości transmisji, parzystości kamery itp. Patrz: Rysunek 1 1. Pozycja ON oznacza 1. Aby uzyskać informacje na temat protokołu przełączników DIP, należy zapoznać się z poniższą tabelą. 1 to najniższy bit, a 8 to najwyższy bit. Ustawienia zaczynają działać po ponownym uruchomieniu urządzenia Wł NC 120Ω Parzystość Szybkość transmisji Podłączyć co 120Ω Kopułkowa kamera szybkoobrotowa z promiennikiem podczerwieni automatycznie rozpoznaje protokoły DH-SD, PELCO-D. PELCO-P. Zazwyczaj ustawianie protokołu nie jest konieczne. 2

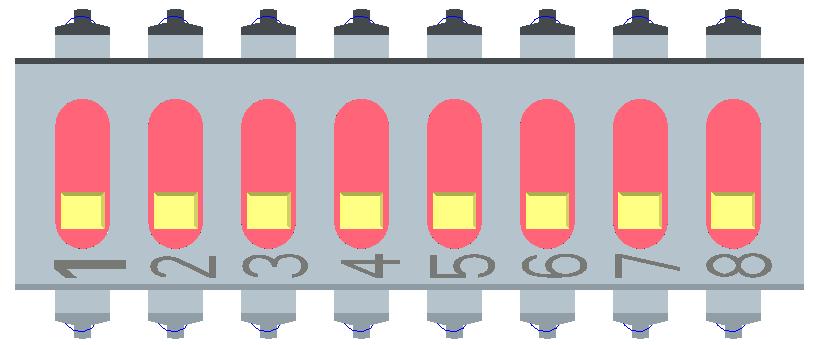

6 1 2 Wł WYŁ 3 1. Etykieta przełącznika adresu 2. Przełącznik protokołu. 3. Przełącznik adresu. Rysunek Ustawienie parzystości Aby uzyskać więcej informacji, należy zapoznać się z tabelą konfiguracji parzystości. 5 6 Parzystość WYŁ WYŁ BRAK Wł WYŁ PARZYSTE WYŁ Wł NIEPARZYSTE Wł Wł BRAK Szybkość transmisji Aby uzyskać więcej informacji, należy zapoznać się z tabelą szybkości transmisji. 7 8 Szybkość transmisji WYŁ WYŁ 9600 bps Wł WYŁ 4800 bps WYŁ Wł 2400 bps Wł Wł 1200 bps Wprowadzanie przebiega w systemie binarnym. Bity 1-8 są prawidłowe. Najwyższy bit adresu to 255. W poniższej tabeli znajdują się informacje dodatkowe. Adres WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ 1 Wł WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ 2 WYŁ Wł WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ 3 Wł Wł WYŁ WYŁ WYŁ WYŁ WYŁ WYŁ 4 WYŁ WYŁ Wł WYŁ WYŁ WYŁ WYŁ WYŁ 5 Wł WYŁ Wł WYŁ WYŁ WYŁ WYŁ WYŁ 3

7 6 WYŁ Wł Wł WYŁ WYŁ WYŁ WYŁ WYŁ 7 Wł Wł Wł WYŁ WYŁ WYŁ WYŁ WYŁ 8 WYŁ WYŁ WYŁ Wł WYŁ WYŁ WYŁ WYŁ 254 WYŁ Wł Wł Wł Wł Wł Wł Wł 255 Wł Wł Wł Wł Wł Wł Wł Wł 1.4 Resetowanie i instalacja karty SD (tylko dla sieciowej, szybkoobrotowej kamery kopułkowej) Po zdjęciu osłony przełączników DIP na płytce obwodu drukowanego można znaleźć przycisk RESET, pokrętło oraz gniazdo karty micro SD. Patrz Rysunek 1 1. W położeniu ON wartość wynosi 1. Przycisk RESET (Resetowanie) przywraca domyślne ustawienia fabryczne. Karta micro-sd służy do przechowywania danych. W tabeli znajdują się informacje dodatkowe o pokrętle. 1 2 Wł WYŁ 120Ω NC Podłączyć co 120Ω Wł 3 WYŁ 1. Przycisk RESET (Resetowanie) i etykieta przełącznika DIP 2. Przycisk RESET (Resetowanie). 3. Włącznik/wyłącznik przełącznika DIP 4. Karta micro SD Rysunek 1 2 Uwaga: Niektóre kamery mają przycisk reset i przełącznik DIP, a niektóre nie mają żadnych przycisków na płycie PCB (bez etykiety); w przypadku niektórych kamer karta SD jest instalowana w urządzeniu, szczegóły znajdziesz w Rysunek

8 Karta micro SD Uwaga: Rysunek 1 3 W razie pytań, należy skontaktować się z pomocą techniczną naszej firmy. 1.5 Montaż (dla szybkich kamer analogowych i sieciowych) Omówienie Szybkoobrotowa kamera kopułkowa jest wyposażona w różne uchwyty odpowiednie do montażu w różnym otoczeniu. Aby uzyskać więcej informacji, należy zapoznać się z rozdziałami 2 i 4. W tym rozdziale opisano montaż analogowej, szybkoobrotowej kamery kopułkowej przy wykorzystaniu uchwytu do montażu ściennego Warunki montażu Uchwyt do montażu naściennego służy do montażu na ścianach nośnych wewnątrz i na zewnątrz. Przed rozpoczęciem montażu upewnij się, że ściana jest dostatecznie gruba, aby zmieścić kołki rozporowe. Ściana musi być w stanie utrzymać co najmniej ośmiokrotny ciężar szybkoobrotowej kamery kopułkowej Wywierć otwory Zaznacz na ścianie otwory zgodnie z rozkładem otworów w podstawie uchwytu. Wywierć otwory. Umieść w otworach kołki rozporowe. (Uwaga, kołki rozporowe nie znajdują się w woreczku z akcesoriami.). Patrz Rysunek

9 Otwór instalacyjny Rysunek Instalacja szybkoobrotowej kamery kopułkowej Krok 1: Zamontuj kamerę szybkoobrotową w uchwycie. Przy pomocy śrub montażowych i bloków instalacyjnych zamontuj kamerę na uchwycie. Przykręć ją śrubami M6. Patrz Rysunek 1 5. Uchwyt Przewód Śruba imbusowa M6 Szybkoobroto wa kamera kopułkowa Łącznik do szybkiego montażu Śruba do montażu Rysunek 1 5 Krok 2: Podłączanie przewodu Podłącz wideo, magistralę RS485, zasilanie (sieć, alarm i dźwięk są opcjonalne) do odpowiednich portów. Uwaga, opis przewodów ma jedynie charakter orientacyjny. 6

10 Krok 3: Przykręć uchwyt Solidnie przykręć uchwyt i kamerę do ściany. Patrz Rysunek 1 6. Rysunek 1 6 7

11 2 WYMIARY UCHWYTU 2.1 Uchwyt do montażu ściennego Wymiary uchwytu do montażu na ścianie odpowiadają tym przedstawionym poniżej. Patrz Rysunek 2 1. Rysunek Uchwyt do montażu wiszącego (wiele dostępnych długości) Uchwyt do montażu wiszącego przedstawiono na rysunku poniżej. Patrz Rysunek 2 2. Otwór Gwint rurowy Rysunek 2 2 8

12 2.3 Uchwyt do montażu narożnego Uchwyt do montażu narożnego przedstawiono na rysunku poniżej. Patrz Rysunek 2 3. Kierunek A 2.4 Uchwyt do montażu na słupie Rysunek 2 3 Uchwyt do montażu narożnego przedstawiono na rysunku poniżej. Patrz Rysunek 2 4. Kierunek A Rysunek 2 4 9

13 3 PODWIESZENIE 3.1 Elementy instalacyjne Informacje o uchwycie i częściach znajdziesz poniżej. Patrz Rysunek 3 1. Słup UCHWYT MONTAŻOWY DO PODWIESZENIA (z wyjściem na przewód) Otwór na linkę Przejściówka Złącze gwintowane Uchwyt montażowy do podwieszenia 3.2 Instalacja Rysunek Wymagania dotyczące instalacji Uchwyt do montażu wiszącego może zostać przymocowany do ściany nośnej na zewnątrz lub wewnątrz budynku. Zanim przystąpisz do montażu, upewnij się, że: Ściana jest na tyle gruba, że zmieści kołki rozporowe. Ściana musi być w stanie utrzymać co najmniej ośmiokrotny ciężar szybkoobrotowej kamery kopułkowej Kroki instalacji Dla kamery bez słupa, patrz poniżej. Krok 1: Wywierć otwory (bez wyjścia na przewód) Zaznacz na ścianie otwory zgodnie z rozkładem otworów w podstawie płytki łączącej. Wywierć otwory. Umieść w otworach kołki rozporowe. (Uwaga, kołki rozporowe nie znajdują się w woreczku z akcesoriami.). Patrz Rysunek 3 2. Otwór instalacyjny Rysunek 3 2 Krok 2: Elementy uchwytu do montażu. Przekręć płytę łączącą do sufitu, po czym przykręć przejściówkę do złącza uchwytu. Patrz Rysunek

14 Podstawka łącząca uchwytu do montażu na ścianie Przejściówka Rysunek 3 3 Krok 3: Przewód łączący i kamera. Połącz linkę kamery z otworem w przejściówce. Można podłączyć przewody: wideo, RS485, zasilanie (sieć, alarm i dźwięk są opcjonalne). Uwaga, lista przewodów ma jedynie charakter orientacyjny. Przy pomocy śrub montażowych i przejściówki zamontuj kamerę na uchwycie. Przykręć ją śrubami M6. Patrz Rysunek 3 4. Linka Łącznik do szybkiego montażu Śruba do montażu Rysunek 3 4 Należy pamiętać, iż jeśli szybkoobrotowa kamera kopułkowa jest montowana na zewnątrz budynku, należy użyć żelu krzemionkowego i pokryć nim powierzchnię kołnierza, powierzchnię sufitu oraz wyjście przewodu. Dla kamery ze słupem, patrz poniżej. Krok 1: Wywierć otwory Zaznacz na ścianie otwory zgodnie z rozkładem otworów w podstawie płytki łączącej. Wywierć otwory. Umieść w otworach kołki rozporowe. (Uwaga, kołki rozporowe nie znajdują się w woreczku z akcesoriami.). Patrz Rysunek

15 Krok 2: Montaż elementów Przekręć uchwyt montażowy do sufitu, po czym przykręć słup do uchwytu. Przykręć złączkę do słupa przymocowanego do uchwytu. Patrz Rysunek 3 5. Rysunek 3 5 Krok 3: Przewód łączący i kamera. Połącz linkę kamery z otworem w przejściówce. Można podłączyć przewody: wideo, RS485, zasilanie (sieć, alarm i dźwięk są opcjonalne). Uwaga, lista przewodów ma jedynie charakter orientacyjny. Przy pomocy śrub montażowych i przejściówki zamontuj kamerę na uchwycie. Dokręć kamerę śrubami imbusowymi M6. Patrz Rysunek 3 6. Linka Łącznik do szybkiego montażu Śruba do montażu Rysunek 3 6 Należy pamiętać, iż jeśli szybkoobrotowa kamera kopułkowa jest montowana na zewnątrz budynku, należy owinąć taśmą teflonową gwint rękawa łączącego, a następnie mocno dokręcić go do podstawki łączącej. Aby zapewnić wodoodporność, należy posmarować połączenie rękawa i powierzchni żelem krzemionkowym. 12

16 4 UCHWYT DO MONTAŻU NAROŻNEGO 4.1 Instalacja elementów składowych Uchwyt do montażu narożnego oraz jego elementy składowe przedstawiono na rysunku poniżej. Patrz Rysunek Instalacja Rysunek Wymagania dotyczące instalacji Uchwyt do montażu narożnego może zostać przymocowany do ścian nośnych na zewnątrz lub wewnątrz budynku, wówczas, gdy pomiędzy ścianami występuje kąt 90 stopni. Zanim przystąpisz do montażu, upewnij się, że: Ściana jest na tyle gruba, że zmieści kołki rozporowe. Ściana musi być w stanie utrzymać co najmniej ośmiokrotny ciężar szybkoobrotowej kamery kopułkowej Kroki instalacji Krok 1: Uchwyt do montażu narożnego. Zaznacz na ścianach pozycje czterech otworów według otworów akcesorium do montażu narożnego. Patrz Rysunek 4 2. Otwór instalacyjny Rysunek

17 Krok 2: Instalacja szybkoobrotowej kamery kopułkowej Aby uzyskać więcej informacji, należy zapoznać się z rozdziałem Po zakończeniu montażu urządzenie powinno wyglądać jak na Rysunek 4 3. Rysunek UCHWYT DO MONTAŻU NA SŁUPIE Uchwyt do montażu na słupie oraz jego elementy składowe przedstawiono na rysunku poniżej. Patrz Rysunek Instalacja Rysunek Wymagania dotyczące instalacji Uchwyt do montażu w rogu może zostać przymocowany do ściany nośnej na zewnątrz lub wewnątrz budynku. Zanim przystąpisz do montażu, upewnij się, że: Uchwyt do montażu na słupie jest w stanie utrzymać ośmiokrotny ciężar szybkoobrotowej kamery kopułkowej. Średnica słupa musi być zgodna z wymiarami montażowymi opaski zaciskowej. 14

18 5.1.2 Kroki instalacji Krok 1: Uchwyt mocujący i słup. Opaska zaciskowa i uchwyt do montażu na słupie. Przeciągnij przewód przez akcesorium do montażu na słupie, a następnie użyj opaski zaciskowej, aby przytwierdzić akcesorium do słupa. Patrz Rysunek 5 2. Następnie użyj kleju do szkła, aby zapewnić wodoszczelność otworu wyjściowego. Klej do szkła Połączenie opaski zaciskowej i uchwytu Połączenie uchwytu i masztu Rysunek 5 2 Krok 2: Montaż szybkoobrotowej kamery kopułkowej. Aby uzyskać więcej informacji, należy zapoznać się z rozdziałem Po zakończeniu montażu urządzenie powinno wyglądać jak na Rysunek 5 3. Rysunek

19 6 ANEKS I OCHRONA PRZED WYŁADOWANIAMI ATMOSFERYCZNYMI I OCHRONA PRZECIWPRZEPIĘCIOWA Ten model szybkoobrotowej kamery kopułkowej wykorzystuje technologię ochrony odgromowej TVS. Zapewnia ona skuteczną ochronę przed uszkodzeniami spowodowanymi przez różne sygnały impulsowe o mocy mniejszej niż 4000 W, np. nagłe wyładowania atmosferyczne lub skok napięcia. Oprócz przestrzegania lokalnych norm bezpieczeństwa instalacji elektrycznych, należy także podjąć niezbędne środki ostrożności podczas instalowania szybkoobrotowej kamery kopułkowej na zewnątrz budynku. Odległość pomiędzy przewodem transmisji sygnału a wysokonapięciowym urządzeniem (lub wysokonapięciowym przewodem) powinna wynosić co najmniej 50 metrów. Jeśli to możliwe, przewody zewnętrzne powinny zostać poprowadzone pod zadaszeniem. W instalacjach podziemnych na dużej przestrzeni należy zastosować szczelne rurki stalowe i poprowadzić przez nie przewody, podłączając jeden koniec do uziemienia. Prowadzenie nieizolowanych przewodów w instalacjach naziemnych jest zakazane. W obszarach o zwiększonej aktywności burzowej lub w pobliżu miejsca występowania wysokiego napięcia (np. w pobliżu wysokonapięciowych podstacji transformatorowych), należy zainstalować dodatkowe urządzenie do ochrony odgromowej lub piorunochron. Ochrona odgromowa i uziemienie zewnętrznego urządzenia oraz przewodu muszą być uwzględnione w ogólnym systemie ochrony odgromowej danego budynku i muszą być zgodne z lokalnymi, krajowymi lub przemysłowymi normami. Przewody wykorzystywane w systemie muszą być przewodami o równym potencjale. Urządzenie uziemiające powinno spełniać wymagania przeciwzakłóceniowe oraz być zgodne z lokalnymi normami bezpieczeństwa instalacji elektrycznych. Urządzenie uziemiające nie powinno powodować zwarcia na przewodzie N (neutralnym) wysokonapięciowej sieci energetycznej lub znajdować się w otoczeniu innych kabli. Podczas podłączania systemu do uziemienia, rezystancja uziemienia nie powinna przekraczać 4 Ω a pole poprzecznego przekroju przewodu uziemiającego powinno być mniejsze niż 25 mm2. Patrz Rysunek

20 Odgromnik linii wideo Odgromnik linii wideo Odgromnik linii zasilania Piorunochron Szybkoobrotowa kamera kopułkowa powinna być zainstalowana wewnątrz kąta 45 utworzonego przez piorunochron. Rezystancja przewodu uziemiającego powinna być mniejsza niż 4 Ω. Stalowa rura osłonowa Rysunek

21 7 ANEKS II MAGISTRALA RS Główne cechy magistrali RS485 RS485 to magistrala wykorzystująca przewody o impedancji 120 Ω do półdupleksowej komunikacji. Maksymalne obciążenie magistrali to 32 obciążenia efektywne (w tym główne urządzenie sterujące oraz urządzenia sterowane). 7.2 Zasięg Transmisji Przy Użyciu Magistrali Rs485 Podczas używania skrętki dwużyłowej o średnicy 0,56 mm (24 AWG) jako kabla komunikacyjnego, maksymalny (teoretyczny) zasięg transmisji odpowiada poniższym wartościom (zgodnie z różnymi szybkościami transmisji). Szybkość transmisji Maks. zasięg 2400 bps 1800 m 4800 bps 1200 m 9600 bps 800 m W niżej wymienionych przypadkach maksymalny zasięg transmisji będzie mniejszy: Przewód komunikacyjny jest nieco cieńszy; W otoczeniu występują silne interferencje elektromagnetyczne; Do magistrali RS485 podłączono zbyt wiele urządzeń; W odwrotnych przypadkach maksymalny zakres transmisji będzie większy. 7.3 Problemy w użytkowaniu Najczęściej stosowanym rozwiązaniem jest połączenie w gwiazdę. Rezystory końcowe są przyłączane do dwóch najdalszych urządzeń (np. do urządzenia #1 i urządzenia #15 na Rysunek 7 1). Jednak ta metoda łączenia nie jest zgodna ze standardem magistrali RS485. Gdy odległość między urządzeniami jest zbyt duża, występują odbicia sygnałów i zwiększa się ilość zakłóceń, co powoduje, że jakość sygnału staje się bardzo niska. Powoduje to niemożność sterowania szybkoobrotowymi kamerami kopułkowymi lub urządzenia te zaczynają działać automatycznie i nie można ich zatrzymać. Główne urządzenie sterujące Rysunek 7 1 W takich wypadkach zaleca się stosowanie dystrybutora RS485. Urządzenie to zmienia połączenie w gwiazdę na taki typ połączenia, który jest zgodny z przemysłowym standardem 18

22 magistrali RS485, co pozwala uniknąć wymienionych powyżej problemów oraz poprawia jakość komunikacji. Patrz Rysunek 7 2. Rysunek Najczęstsze pytania dotyczące magistrali RS485 Objaw Możliwe przyczyny Rozwiązanie Szybkoobrotowa kamera kopułkowa przeprowadza procedurę autodiagnostyki, ale nie można nią sterować. Można sterować szybkoobrotową kamerą kopułkową, ale nie odbywa się to płynnie Adres (szybkość transmisji) urządzenia sterującego oraz adres (szybkość transmisji) szybkoobrotowej kamery kopułkowej nie są identyczne; Dodatni i ujemny przewód magistrali RS485 są niewłaściwie połączone; Przewody są zbyt luźno połączone; Połączenie magistrali RS485 zostało zerwane; Połączenia magistrali RS485 nie są prawidłowe; Jeden z przewodów magistrali RS485 nie działa; Odległość pomiędzy urządzeniem sterującym a szybkoobrotową kamerą kopułkową jest zbyt duża; Zbyt wiele szybkoobrotowych kamer kopułkowych połączono równolegle. Zmień ustawienia urządzenia sterującego lub szybkoobrotowej kamery kopułkowej; Zmień połączenie dodatniego i ujemnego przewodu RS485; Połącz dobrze przewody; Wymień magistralę RS485. Ponownie połącz przewody magistrali RS485; Wymień magistralę RS485; Dodaj rezystor końcowy; Dodaj dystrybutor RS

23 8 ZAŁĄCZNIK III MONTAŻ LINKI ZABEZPIECZAJĄCEJ Wykręć z kamery szybkoobrotowej jedną śrubę M4, po czym śrubą M4 przykręć linę do kamery. Uwaga, ta instrukcja ma zastosowanie jedynie do montażu podwieszanego. Śruba kamery M4 Linka Śruba linki M4 Szybkoobrotowa kamera kopułkowa Uwaga Instrukcja ma wyłącznie orientacyjny charakter. Interfejs użytkownika może się nieznacznie różnić. Wszystkie projekty i oprogramowanie przedstawione w instrukcji mogą ulec zmianie bez konieczności wcześniejszego powiadamiania na piśmie. Wszystkie wymienione znaki towarowe oraz zarejestrowane znaki towarowe są własnością ich poszczególnych właścicieli. W przypadku niepewności lub kwestii spornych, należy kierować się ostatecznym wyjaśnieniem firmy. Aby uzyskać więcej informacji, należy odwiedzić stronę internetową firmy lub skontaktować się z lokalnym inżynierem pomocy technicznej. Dahua Technology CO., LTD. Adres: No.1199 Bin an Road, Binjiang District, Hangzhou, PRC. Kod pocztowy: Tel.: Faks: overseas@dahuatech.com Strona internetowa: 20
