T 2 / TE 2 - Termostatyczne zawory rozprężne

Transkrypt

1 T 2 / TE 2 - Termostatyczne zawory rozprężne Termostatyczne zawory rozprężne T 2 / TE 2 regulują wtrysk ciekłego czynnika chłodniczego do parowników zarówno w instalacjach chłodniczych, jak i klimatyzacyjnych, w których stosuje się czynniki fluorowcopochodne, np. R407C / R22, R4a, R404A / R507, R407C, R407F, R407A. Zawory T 2 / TE 2 są dostarczane w ramach programu części z osobnym elementem termostatycznym/korpusem zaworu i zespołem dyszy. Dostępne jako zawory kątowe z przyłączami śrubunek x śrubunek lub śrubunek x przyłącze do lutowania, z wewnętrznym i zewnętrznym m. Charakterystyka T 2 / TE 2 Spawany laserowo element termostatyczny ze stali nierdzewnej duża trwałość membrany wysokie ciśnienie pracy wysoka odporność na korozję Wylot z przyłączem śrubunkowym lub do lutowania Kapilara i czujnik ze stali nierdzewnej: doskonała odporność na korozję wysoka odporność na wibracje i odkształcenia Etykieta grawerowana laserowo Wyrównywanie z przyłączem śrubunkowym lub do lutowania Wymienny zespół dyszy z filtrem siatkowym chroniącym przed zanieczyszczeniami Łatwa regulacja nastaw przegrzania Wlot z przyłączem śrubunkowym Adapter do lutowania dostępny jako opcja Fakty Zastosowania: tradycyjne instalacje chłodnicze układy pomp ciepła urządzenia klimatyzacyjne schładzalniki cieczy mobilne urządzenia chłodnicze Szeroki zakres temperatur Zastosowanie w aplikacjach mroźniczych, chłodniczych i klimatyzacyjnych Wymienny zespół dyszy - optymalne dopasowanie stanów magazynowych - łatwy dobór wydajności - lepszy serwis Dostępne z MOP (maks. ciśnienie pracy) Zabezpiecza silnik sprężarki przed przeciążeniem przy nadmiernym ciśnieniu parowania Możliwość dostarczenia zaworów o specjalnych zakresach temperatur i czynników chłodniczych Możliwość dostarczenia łącznika zmieniającego przyłącze śrubunkowe na przyłącze do lutowania 6 Katalog skrócony

2 0 Dane techniczne oraz zamawianie Element termostatyczny + dysza T 2 / TE 2 Element termostatyczny z opaską do mocowania czujnika (śrubunek x śrubunek) Czynnik chłodniczy R22/R407C R407C R4a R404A/R507 Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] Wyrównywanie śrubunek [cal] Przyłącze śrubunkowe wlot wylot [cal] [mm] TX Z206 TX Z208 TX Z224 TX Z226 TX Z207 TX Z228 TEX TEX TEX TEX TEX TEX Z Z Z Z Z Z229 TZ Z496 TZ Z56 TEZ TEZ Z Z57 TN Z46 TN Z47 TN Z9 TN Z69 TEN TEN TEN TEN Z Z Z Z70 TS Z400 TS Z402 TS Z406 TS Z408 TS Z40 TS Z40 TES TES TES TES TES TES TE 2 - zewnętrzne T 2 - wewnętrzne Z Z Z Z Z Z4 T Z75 R407F/R407A TE Z74 Kapilara:,5 m / 59 cale Katalog skrócony 7 20

3 Dane techniczne oraz zamawianie TE 2 - zewnętrzne T 2 - wewnętrzne T 2 / TE 2 Element termostatyczny z opaską do mocowania czujnika (śrubunek x przyłącze do lutowania) Czynnik chłodniczy R22/R407C R407C R4a R404A/R507 Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] Przyłącze wyrównywania do lutowania Przyłącze Wlot (śrubunek) wylot (do lutowania) [cal] [mm] [cal] [mm] TX Z28 TX Z02 TX Z287 TX Z08 TX Z57 TX Z6 TEX Z284 TEX Z05 TEX Z290 TEX Z TEX Z67 TEX Z59 TEX Z6 TZ Z502 TZ Z29 TZ Z54 TEZ Z446 TEZ Z50 TEZ Z447 TEZ Z55 TN Z8 TN Z84 TN Z87 TN Z88 TEN Z85 TEN Z86 TEN Z89 TEN Z90 TS Z44 TS Z45 TS Z46 TS Z42 TS Z429 TS Z46 TS Z48 TS Z425 TS Z420 TS Z427 TES Z45 TES Z422 TES Z47 TES Z424 TES Z40 TES Z47 TES Z49 TES Z426 TES Z42 TES Z428 T Z76 R407F/R407A TE Z7 Dla instalacji z R407C, proszę wybrać zawory z serii dedykowanej do R407C. Kapilara:,5 m / 59 cale 8 Katalog skrócony

4 0 Dane techniczne oraz zamawianie T 2 / TE 2 Zespół dyszy do wersji śrubunkowej Zakres temperatury: C / F Dysza R4a R404A/R507 R407C R407F R407A R22 [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] 0X 0,68 0,9 0,64 0,8 0,92 0,26,0 0, 0,9 0,2 0,90 0, ,2 0,4, 0,7,8 0,5 2,0 0,6,7 0,5,8 0, , 0,59 2,6 0,75,5,0,9,,4,0,5 0, T2 / TE2 02 2,5 0,7,7, 4,8,4 5,4,5 4,7, 4,7, ,,2 6,,8 8, 2, 9,2 2,6 8,0 2, 8,0 2, ,4,8 9,9 2,8 2,4,5 4, 4, 2,4,5 2,, ,4 2,,0,7 6,5 4,7 9,0 5,4 6, 4,6 6,7 4, , 2,9 5,5 4,4 9,7 5,6 22,9 6,5 9,6 5,6 9,7 5, Wydajność nominalna jest określona przy: Temperatura skraplania tc = 8 C / 00 F Temperatura zzynnika chłodniczego przed zaworem tl = 7 C / 98 F T 2 / TE 2 Zespół dyszy do wersji z łącznikiem do lutowania Zakres temperatury: C / F Dysza R4a R404A/R507 R407C R407F R407A R22 [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] 0X 0,68 0,9 0,64 0,8 0,92 0,26,0 0, 0,9 0,2 0,90 0, ,2 0,4, 0,7,8 0,5 2,0 0,6,7 0,5,8 0, , 0,59 2,6 0,75,5,0,9,,4,0,5 0, T 2 / TE ,5 0,7,7, 4,8,4 5,4,5 4,7, 4,7, ,,2 6,,8 8, 2, 9,2 2,6 8,0 2, 8,0 2, ,4,8 9,9 2,8 2,4,5 4, 4, 2,4,5 2,, ,4 2,,0,7 6,5 4,7 9,0 5,4 6, 4,6 6,7 4, , 2,9 5,5 4,4 9,7 5,6 22,9 6,5 9,6 5,6 9,7 5, Wydajność nominalna jest określona przy: Temperatura skraplania tc = 8 C / 00 F Temperatura czynnika chłodniczego przed zaworem tl = 7 C / 98 F Łącznik do lutowania bez zespołu dyszy Przyłącze do lutowania ODF cala mm mm ) 8 cala mm mm ) ) Z filtrem. Filtry jako akcesoria Rodzaj filtra Do przyłącza śrubunkowego Do łącznika do lutowania Łącznik jest przeznaczony do termostatycznych zaworów rozprężnych T 2 i TE 2. Poprawnie zamocowany łącznik spełnia wymagania dotyczące szczelności określone w normie DIN Standardowa dysza dla przyłącza śrubunkowego w zaworach T 2 i TE 2 może być stosowana z łącznikiem do lutowania, jeżeli filtr zostanie zastąpiony przez filtr przeznaczony do łączników do lutowania zamawiany oddzielnie. Tylko w ten sposób mogą być spełnione wymagania dotyczące szczelności określone w normie DIN Łącznika do lutowania do filtrów odwadniaczy (FSA) nie można stosować na wlocie T 2. Opaski do mocowania czujników jako akcesoria (dostarczane z zaworem) T2 / TE2 Akcesoria Długość Maks. średnica rurociągu ssawnego [mm] [cal] [mm] 0 mm U mm U Katalog skrócony 9 20

5 TE 5 TE 55, Termostatyczne zawory rozprężne Termostatyczne zawory rozprężne TE 5 TE 55 regulują wtrysk ciekłego czynnika chłodniczego do parowników instalacji średniej wielkości. Wtrysk jest sterowany przegrzaniem czynnika chłodniczego. Dlatego zawory te w szczególności nadają się do zasilania parowników suchych, w których wielkość przegrzania na wylocie parownika powinna być utrzymywana na stałym poziomie. Zawory TE 5 TE 55 są dostarczane w ramach programu części z osobnym elementem termostatycznym, zespołem dyszy i korpusem zaworu oraz zewnętrznym m. Czynniki chłodnicze: R22, R4a, R404A, R507, R407A, R407F oraz R407C. Charakterystyka TE 5 TE 55 Spawany laserowo element wykonawczy ze stali nierdzewnej większa trwałość membrany wysokie ciśnienie pracy wysoka odporność na korozję W celu zapewnienia długiego czasu eksploatacji grzybek i gniazdo zaworu są wykonane ze specjalnego stopu o wyjątkowo dużej odporności na ścieranie. Kapilara i czujnik ze stali nierdzewnej wysoka odporność na korozję wysoka odporność na wibracje i odkształcenia Duży program współpracujących ze sobą elementów zaworu zapewnia minimalną ilość części na magazynie Łatwa regulacja przegrzania Łatwa instalacja do lutowania do lutowania śrubunek śrubunek kołnierze prosty lub kątowy Fakty Zastosowania: tradycyjne układy chłodnicze urządzenia klimatyzacyjne agregaty wody lodowej Wymienny zespół dyszy zaprojektowany do: -łatwego montażu - optymalnego dopasowania wydajności - zawór odciążony (tylko TE 55) Szeroki zakres temperatur: C / F Dostępne z MOP (maks. ciśnienie pracy) Szeroki zakres wydajności Czynniki chłodnicze: R22, R4a, R404A, R507, R407A, R407F oraz R407C Maksymalne ciśnienie robocze PS / MWP: 28 barów / 400 psig 0 Katalog skrócony

6 0 Dane techniczne oraz zamawianie 02 0 Element termostatyczny + dysza + korpus zaworu TE 5 TE 55, R407C Element termostatyczny - z opaską do mocowania czujnika Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] Zewn. wyrównywanie Kapilara [cal] [mm] [m] [cal] TEZ B B277 TEZ B B67 TEZ B B72 TEZ G G24 Do instalacji R407C należy dobrać zawory dedykowane do R407C. TE 5 TE 55, R4a Element termostatyczny - z opaską do mocowania czujnika Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] Zewn. wyrównywanie Kapilara [cal] [mm] [m] [cal] TEN B B B22 TEN B B B292 TEN B B G222 TEN G G20 TE 5 TE 55, R404A/R507 Element termostatyczny - z opaską do mocowania czujnika Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] TES 5 TES 2 TES 20 TES 55 Zewn. wyrównywanie Kapilara [cal] [mm] [m] [cal] B B B B B B B B B B B B B B B B B G G G G G G Katalog skrócony 20

7 Dane techniczne oraz zamawianie TE 5 TE 55, R22 / R407C Element termostatyczny - z opaską do mocowania czujnika Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] Zewn. wyrównywanie Kapilara [cal] [mm] [m] [cal] B B267 TEX B B B B B B B207 TEX B B B B B B B27 TEX B B B B G G220 TEX G G G G27 Do instalacji R407C należy dobrać zawory dedykowane tylko dla R407C. Opaska do mocowania czujnika (dostarczana z zaworem) Długość Maks. średnica rurociągu ssawnego [mm] [cal] [cal] [mm] TE 20 / TE 55 50, N0559 TE 5 TE 55, R407F / R407A Element termostatyczny - z opaską do mocowania czujnika Zakres [ C] Zakres [ F] MOP [ C] MOP [ F] TE 5 TE 2 TE 20 Zewn. wyrównywanie Kapilara [cal] [mm] [m] [cal] B (do lutowania ODF) 6 (do lutowania ODF) 8 067B B B B B B B B B562 2 Katalog skrócony

8 0 Dane techniczne oraz zamawianie TE 5 TE 55 Zespół dyszy Wydajność nominalna. Zakres: C / F Dysza R407F R407A R4a R404A/R507 R407C R22 [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] 0,5,,4 0, 2,92 6,68,9 8,7 2,2 0,7,04 0,4 2,96 067B , 5,76 8,8 5,5 2,2,47 4,9 4,24 9,6 5,57 9, 5,4 067B2789 TE5 2 28, 8,00 25,9 7,7 7,0 4,8 20,5 5,8 27,2 7,7 26, 7,48 067B2790 5,8 0,2, 9,48 2,8 6,2 26, 7,48 4,8 9,9,8 9,6 067B ,0,9 45, 2,9 29,7 8,45 5,7 0,2 47,4,5 46,0, 067B ,0 20, 56,0 6, 7,7 0,7 50 4,4 55 5,9 57 6, 067B2708 TE2 6 95,0 27, 75,0 2,4 50 4,2 64 8, ,7 067B ,7 96,0 27,5 65 8,7 8 2, 94 26, ,8 067B270 TE ,0 26 6, , 87 24,8 8,6 28 6,4 067B , , 92 26, , ,7 067B277 TE 55 ) 9B 24 5, 2,8 77 2, , 2 8, 2, 067G , 66 47,4,6 28 6,4 6 45, , 067G270 TE ,0 8 52,0 22 4,7 8 9, , G , ,0 4 8, 52 4, G , , , G270 Wydajność nominalna jest określona przy: Temperatura skraplania tc = 8 C / 00 F Temperatura czynnika chłodniczego przed zaworem tl = 7 C / 98 F ) Odnośnie specyfikacji technicznej, prosimy o kontakt z firmą Danfoss Katalog skrócony 20

9 Dane techniczne oraz zamawianie TE 5 TE 55 Korpus zaworu Wersja Rodzaj przyłącza TE 5 TE 2 TE 20 TE 55 ODF = średnica wewnętrzna ODM = średnica zewnętrzna [cal] Przyłącze wlot wylot [mm] Kątowy śrubunek B40 Kątowy, do lutowania ODF ODF B4009 Kątowy, do lutowania ODF ODF B400 Kątowy, do lutowania ODF ODF B40 Kątowy, do lutowania ODF ODM B404 Kątowy, do lutowania ODF ODF B4004 Kątowy, do lutowania ODF ODF B4005 Kątowy, do lutowania ODF ODF B402 Kątowy, do lutowania ODF ODM B407 Prosty do lutowania ODF ODF B4007 Prosty do lutowania ODF ODF B4008 Prosty do lutowania ODF ODF B402 Prosty do lutowania ODF ODM B40 Prosty do lutowania ODF ODF B4002 Prosty do lutowania ODF ODF B400 Prosty do lutowania ODF ODF B405 Prosty do lutowania ODF ODM B406 Kątowy, do lutowania ODF ODM B402 Kątowy, do lutowania ODF ODM B407 Prosty do lutowania ODF ODF B4020 Prosty do lutowania ODF ODM B402 Prosty do lutowania ODF ODM B406 Kołnierzowy do lutowania ODF ODF B4025 Kołnierzowy do lutowania ODF ODF B4026 Kołnierzowy do lutowania ODF ODF B4027 Kołnierzowy do lutowania ODF ODF 067B405 Kątowy, do lutowania ODF ODM B402 Kątowy, do lutowania ODF ODM B407 Prosty do lutowania ODF ODM B402 Prosty do lutowania ODF ODM B406 Kątowy, do lutowania ODM ODM G4004 Kątowy, do lutowania ODM ODM G4002 Prosty do lutowania ODM ODM G400 Prosty do lutowania ODM ODM G400 4 Katalog skrócony

10 0 Notatki: Katalog skrócony 5 20

11 TGE - Termostatyczne zawory rozprężne TGE to seria termostatycznych zaworów rozprężnych o innowacyjnej konstrukcji, przeznaczonych do czynników fluorowcopochodnych. Zawory TGE mają miedziane przyłącza odpowiednie również do zastosowań z wysokociśnieniowymi czynnikami, są dostępne w szerokim zakresie średnic oraz rodzajów przyłaczy, np. do lutowania, śrubunkowych, MIO i ORFS. Zawory TGE są dostępne w wersjach do R4a, R404A, R507, R407C, R22, R40A, R2 oraz R290. Charakterystyka TGE Kapilara i czujnik ze stali nierdzewnej Cylindryczny czujnik Element termostatyczny i podwójna membrana ze stali nierdzewnej, spawane laserowo Lutowane piecowo połączenia Zespół stałej dyszy Podwójne uszczelnienie kulowe Rodzaje przyłączy: do lutowania ODF lub śrubunkowe/ MIO/ORFS Trzpień do regulacji przegrzania Uszczelnienie krawędziowe Fakty Zastosowania: instalacje klimatyzacyjne pompy ciepła, agregaty wody lodowej kontenery chłodnicze tradycyjne układy chłodnicze i inne Hermetyczny zawór termostatyczny do R4a, R404A, R507, R407C, R22, R40A, R2, R290 Niezależny od zmian skraplania Wersja z MOP (maks. ciśnienie pracy) Przelotowy Port zrównoważony (BP) Niska histereza Maksymalne ciśnienie robocze PS / MWP: 46 bar / 667 psig Długa żywotność w zastosowaniach z pompą ciepła Cylindryczny czujnik z ulepszoną opaską do mocowania czujnika Przepływ dwukierunkowy Regulowana wartość przegrzania Spawany laserowo element termostatyczny/ kapilara ze stali nierdzewnej Dostępne z wieloma różnymi rodzajami przyłączy (lutowanymi, śrubunkowymi, MIO, ORFS) 2 82 kw /,5 52 TR R40A Wersje z upustem lub bez Zgodny ATEX dla strefy 2 6 Katalog skrócony

12 0 Dane techniczne oraz zamawianie TGE - R22/R407C Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Przyłącze do lutowania ODF ODF Zewn. wyrównywanie Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] , N , N , N , N , N , N , N , N255 TGEX , N , N , N , , N ,5 6 22, N , N , N , N , N298 2, , N259 2, , N , N , N262 TGEX , N , N264 2, , N299 2, , N , N , N , N , N , N2205 TGEX , N , N , N , N , N269 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Dla instalacji z R407C, proszę wybrać zawory z serii dedykowanej do R407C Katalog skrócony 7 20

13 Dane techniczne oraz zamawianie TGE - R407C/R22 Termostatyczny zawór rozprężny z opaską mocującą czujnik Zakres: C / F z MOP 00 psig / 6,9 bar abs Nr dyszy Wydajność nominalna Qnom. ) Przyłącze do lutowania ODF ODF Zewn. wyrównywanie Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] , N , N , N , N , N , N , N2004 TGEX , N , N , N , , N , , N , N , N , N2048 2, , N2009 2, , N200 2, , N2049 2, , N2050 TGEX , N , N , N , N , N , N , N , N206 TGEX , N , N , N , N2057 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Dla instalacji z R407C, proszę wybrać zawory z serii dedykowanej do R407C. 8 Katalog skrócony

14 0 Dane techniczne oraz zamawianie TGE - R22/R407C Termostatyczny zawór rozprężny z opaską mocującą czujnik Zakres MAH = -0 5 C / F TGEX 0 TGEX 20 TGEX 40 Nr dyszy Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Wydajność nominalna Qnom. ) [kw] [TR] Przyłącze do lutowania ODF ODF [cal] , , , Dla instalacji z R407C, proszę wybrać zawory z serii dedykowanej do R407C. Zewn. Długość kapilary [cal] [mm] [m] [cal], N9400, N9402, N940, N9404, N9482, N9406, N948, N9407, N9409, N94, N942, N94, N945, N948, N Katalog skrócony 9 20

15 Dane techniczne oraz zamawianie TGE - R4a Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Zewnętrzne, do lutowania ODF Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 6, , N550 6, , N590 6, , N , , N , , N , , N55 TGEN 0 6 2, , N , , N59 6 2, , N , , N , , N , N , N , N597 2, , N559 2, , N560 TGEN , N , N , N , N , N , N5254 TGEN , N , N , N , N , N569 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F 20 Katalog skrócony

16 0 Dane techniczne oraz zamawianie TGE - R4a Termostatyczny zawór rozprężny z opaską mocującą czujnik Zakres: C / F z MOP 55 psig / 5 bar abs Nr dyszy Wydajność nominalna Qnom. ) Zewnętrzne, do lutowania ODF Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 6, , N , , N , , N , , N , , N5005 TGEN 0 6 2, , N , , N , , N , N , N , N , N5048 2, , N5009 2, , N500 TGEN , N , N , N , N , N , N507 TGEN , N , N , N , N5060 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Katalog skrócony 2 20

17 Dane techniczne oraz zamawianie TGE - R4a Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie [kw] [TR] [cal] Wersja calowa Przyłącze gwintowane [cal] Długość kapilary [m] [cal] 6,5 MIO MIO, N ,5 MIO MIO, N ,5 Śrubunek 8 8 MIO F, N ,5 Śrubunek 8 2 F, N ,5 Śrubunek F, N757 TGEN 0 6 2,5 Śrubunek 8 2 MIO F, N ,5 Śrubunek 8 2 F, N ,5 MIO MIO, N ,5 Śrubunek F, N ,5 Śrubunek 8 2 MIO F, N ,5 MIO 5 8 MIO, N MIO 5 8 MIO, N766 TGEN 20 2, MIO 5 8 MIO, N Śrubunek 5 8 Śrubunek, N768 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F MIO: Przyłącze męskie z pierścieniem typu oring TGE - R4a Termostatyczny zawór rozprężny z opaską mocującą czujnik Zakres: C / F z MOP 55 psig / 5 bar abs Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie [kw] [TR] [cal] Wersja calowa Przyłącze gwintowane [cal] Długość kapilary [m] [cal] 4 8 2,5 Śrubunek 8 2 F, N ,5 Śrubunek 8 2 F, N ,5 Śrubunek 2 8 v F, N ,5 Śrubunek 2 8 F, N ,5 Śrubunek 5 8 F, N Śrubunek 5 8 F, N706 TGEN 0 2, Śrubunek 5 8 F, N Śrubunek 5 8 F, N Śrubunek 5 8 F, N ,5 MIO MIO, N ,5 MIO MIO, N ,5 MIO 5 8 MIO, N MIO 5 8 MIO, N705 TGEN 20 2, MIO 5 8 MIO, N MIO 5 8 MIO, N709 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F MIO: Przyłącze męskie z pierścieniem typu oring 22 Katalog skrócony

18 0 Dane techniczne oraz zamawianie TGE - R407C Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 9 2, , N45 9 2, , N , , N49 4, , N452 4, , N , N , N454 TGEZ , N , N , N , N , N , N , N , N , N497 2, , N459 2, , N460 2, , N499 2, , N4200 TGEZ , N , N , N , N , N , N , N , N , N4206 TGEZ , N , N , N , N , N4209 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Katalog skrócony 2 20

19 Dane techniczne oraz zamawianie TGE - R407C Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F z MOP 95 psig / 6.6 bar abs Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 9 2, , N , , N404 4, , N , N , N4004 TGEZ , N , N , N , N , N , N , N4047 2, , N4009 2, , N400 2, , N4049 TGEZ , N , N , N , N , N , N405 TGEZ , N , N , N409 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F 24 Katalog skrócony

20 0 Dane techniczne oraz zamawianie Do pracy z palnymi czynnikami chłodniczymi zatwierdzone są tylko wersje lutowane z przyłączem o średnicy mniejszej niż 25 mm / 7 8 cala. TGE - R40A / R2 Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) R40A R2 Zewn. wyrównywanie Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 2, , N50 2, , N , , N , , N , , N , , N54 TGEL , , N , , N , , N , N , N , N , N97 TGEL 20 2, , N59 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F TGE - R40A Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] TGEL , N58 2, , N , N , N62 TGEL , N , N , N , N , N , N66 TGEL , N , N , N69 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Katalog skrócony 25 20

21 Dane techniczne oraz zamawianie TGE - R40A Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C/ F z MOP 95 psig / 6,6 bar abs Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 2, , N000 2, , N , , N002 TGEL , , N , , N , N , N , N008 2, , N009 2, , N00 2, , N049 TGEL , N , N , N , N , N05 TGEL , N , N , N09 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F 26 Katalog skrócony

22 0 Dane techniczne oraz zamawianie TGE - R40A Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres MAH: -0 5 C / F Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF Długość kapilary [kw] [TR] [cal] [mm] [cal] [mm] [m] [cal] 2, , N9205 2, , N920 2, , N9245 2, , N , , N , , N , , N , , N9200 TGEL , , N , , N , , N , N , N , N , N , N , N , N9248 2, , N9209 2, , N928 2, , N920 2, , N9249 2, , N , N , N922 TGEL , N , N , N , N , N , N , N , N ) , N , N , N , N , N9256 TGEL , N , N , N , N , N , N9259 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F 2 ) Należy skontaktować się z firmą Danfoss w celu uzyskania dodatkowych informacji Katalog skrócony 27 20

23 Dane techniczne oraz zamawianie TGE - R404A/R507 Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF [cal] Długość kapilary [kw] [TR] [cal] [mm] [m] [cal] , N65 TGES , N , N , , N654 2, , N , N688 TGES , N , N , N662 TGES , N686 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F Do pracy z palnymi czynnikami chłodniczymi zatwierdzone są tylko wersje lutowane z przyłączem o średnicy mniejszej niż 25 mm / 7 8 cala. TGE - R290 Termostatyczny zawór rozprężny z opaską do mocowania czujnika Zakres: C / F Nr dyszy Wydajność nominalna Qnom. ) Zewn. wyrównywanie Przyłącze do lutowania ODF ODF [cal] Długość kapilary [kw] [TR] [cal] [mm] [m] [cal] , N900 TGE , N , N90 TGE 20 2, , N , N906 TGE , N908 Temperatura skraplania tc = 8 C / 00 F Przegrzanie otwarcia OS = 4 K / 7,2 F 28 Katalog skrócony

24 0 Notatki: Katalog skrócony 29 20

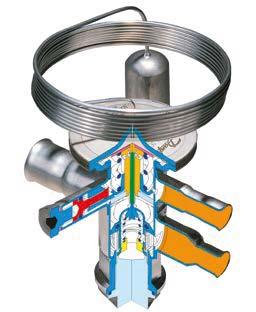

25 TUA / TUAE / TCAE - Termostatyczne zawory rozprężne Termostatyczne zawory rozprężne TUA / TUAE / TCAE wykonane ze stali nierdzewnej regulują wtrysk ciekłego czynnika do parowników zarówno w instalacjach chłodniczych, jak i klimatyzacyjnych, w których stosowane są czynniki fluorowcopochodne, np. R22, R4a, R404A, R407C, R507 lub R40A. Zawory TUA / TUAE / TCAE charakteryzuje zwarta i lekka konstrukcja. Dodatkowo są one wyposażone w miedziowane przyłącza ze stali i miedzi, które zapewniają szybkie lutowanie. Zawory TUA / TUAE / TCAE są dostarczane w ramach programu części z osobnym elementem termostatycznym/korpusem oraz zespołem dyszy. Seria TUA ma wewnętrzne, a TUAE / TCAE zewnętrzne. TUA / TUAE / TCAE są zaworami przelotowymi z regulowaną nastawą przegrzania. Charakterystyka TUA / TUAE / TCAE Kapilara i czujnik ze stali nierdzewnej: doskonała odporność na korozję wysoka wytrzymałość i odporność na drgania Spawany laserowo element termostatyczny ze stali nierdzewnej zapewniający długą żywotność zaworu Etykieta grawerowana laserowo Oddzielny filtr siatkowy zamontowany na zespole dyszy zapewniający łatwą konserwację i czyszczenie Przyłącza miedziowane ze stali nierdzewnej zapewniające bezpieczne, szybkie i wygodne lutowanie miedzi z miedzią Zespół dyszy z hermetyczną uszczelką Fakty Zastosowania: tradycyjne układy chłodnicze systemy pomp ciepła urządzenia klimatyzacyjne schładzalniki wody kostkarki do lodu mobilne układy chłodnicze Zastosowanie stali nierdzewnej sprawia, że zawory są lekkie i wytrzymałe Przyłącza miedziowane zapewniające bezpieczne, szybkie i wygodne lutowanie Kapilara ze stali nierdzewnej o największej wytrzymałości i plastyczności Śruba imbusowa umożliwiająca regulację przegrzania jest wygodna i zapewnia oszczędność miejsca w porównaniu ze standardową regulacją stosowaną w większości tradycyjnych zaworów Mogą być dostarczone z MOP (Maks. Ciśnienie Pracy). Zabezpiecza silnik sprężarki przed nadmiernym ciśnieniem parowania podczas normalnej pracy Możliwość dostarczenia zaworów o specialnych zakresach temperatur Przegrzanie otwarcia 4 K / 7,2 F Dwukierunkowy przepływ (TUAE: tylko dysze 8, TCAE: tylko dysze i 2) 0 Katalog skrócony
