Klimatyzatory Grzanie i chłodzenie

Transkrypt

1 Klimatyzatory Grzanie i chłodzenie System Multi Wartość SEER aż do A ++ Ogrzewanie i chłodzenie o wysokiej sprawności energetycznej Dla zastosowań mieszkaniowych i lekkich komercyjnych Ogrzewanie i chłodzenie od 2 do 9 oddzielnych pomieszczeń przy pomocy tylko 1 jednostki zewnętrznej Można łączyć różne typy jednostek wewnętrznych Indywidualne sterowanie dla każdego pomieszczenia Zakres pracy dla ogrzewania do -20 C RXYSQ-P MXS

2 Ogrzewanie i chłodzenie o wysokiej sprawności energetycznej 3/4 kw temperatura otoczenia + 1/4 kw elektryczność 4/4 kw energia Czy wiesz, że... Pompy ciepła powietrze-powietrze uzyskują 75% swej energii wyjściowej ze źródła odnawialnego: z powietrza otoczenia, którego zasoby są zarówno odnawialne, jak i niewyczerpane. Oczywiście, pompy ciepła do pracy wymagają również elektryczności, lecz w coraz większym stopniu tę elektryczność można również generować ze źródeł odnawialnych (energia słoneczna, energia wiatru, hydroenergia i biomasa). Dla pomp ciepła do 12 kw, wydajność określa się na podstawie współczynnika SCOP (sezonowy współczynnik efektywności) dla ogrzewania przez SEER (sezonowy współczynnik efektywności energetycznej) dla chłodzenia. Sprawność sezonowa: podwyższenie poprzeczki w zakresie sprawności energetycznej Aby zrealizować cel (polega na dążeniu do zredukowania o 20% emisji CO 2, 20% udziału energii odnawialnej oraz zredukowania o 20% zużycia energii pierwotnej) Europa nakłada minimalne wymagania sprawności dla projektów związanych ze zużywaniem energii. Te minimalne wymagania zaczęły obowiązywać od 1 stycznia 2013 i zostały zaktualizowane. Nowe, wyższe wymagania zostaną ustalone w 2014 roku. Dyrektywa ekoprojektowania nie tylko systematycznie podwyższa wymagania minimalne dotyczące parametrów środowiskowych, ale również spowodowała wprowadzenie zmian metod pomiaru tych parametrów, aby lepiej odpowiadały warunkom rzeczywistym. Klasyfikacja sprawności sezonowej przedstawia znacznie dokładniejszy obraz rzeczywistej spodziewanej efektywności energetycznej w ciągu całego sezonu grzania lub chłodzenia. 2 Na ilustracji znajduje się etykieta energetyczna dla Unii Europejskiej, która umożliwia użytkownikom dokonywanie porównań i podejmowanie decyzji o zakupach w oparciu o jednolite kryteria klasyfikacji. Etykieta obejmuje wiele poziomów od A+++ do D, reprezentowanych przez odcienie kolorów od ciemnej zieleni (najwyższa sprawność energetyczna) po czerwień (najniższa sprawność). Informacje, jakie zawiera etykieta, obejmują nie tylko wskaźnik sprawności sezonowej dla grzania (SCOP) i chłodzenia (SEER), lecz również roczne zużycie energii oraz poziomy głośności. Pozwala to użytkownikom końcowym na dokonywanie bardziej świadomych wyborów, ponieważ sprawność sezonowa odzwierciedla sprawność klimatyzatora lub pompy ciepła w całym sezonie.

3 Dla zastosowań mieszkaniowych i lekkich komercyjnych Dla ogrzewania i chłodzenia wielu pomieszczeń system Daikin Multi jest idealny dla mniejszych zastosowań, podczas gdy Daikin VRV jest doskonały dla większych projektów Zalety systemu Daikin Multi Ogrzewanie i chłodzenie do 9 pomieszczeń System Daikin Multi umożliwia współpracę do 9 jednostek wewnętrznych z jedną jednostką zewnetrzną, redukując dzięki temu zajmowaną przestrzeń oraz koszty instalacji. Wszystkie jednostki wewnętrzne mogą być niezależnie sterowane i nie muszą być instalowane w tym samym pomieszczeniu lub w tym samym czasie - dodatkowe jednostki (maksymalnie do 5 dla systemu MXS Multi oraz do 9 dla RXYSQ- P8V1 VRV) można dodawać później. BP BP BP Refnet 5MXS90E RXYSQ-P8V1 Idealny klimat w pomieszczeniach Jeden agregat zewnętrzny może realizować o różnych porach zadania ogrzewania lub chłodzenia całego domu, biura lub małego sklepu. Nasz system Multi daje przyjemny klimat podczas pracy przy biurku po południu, a także stałą temperaturę w pokoju dziennym oraz chłód w sypialni nocą. System MXS działa wydajnie do temperatury zewnętrznej -15ºC, podczas gdy RXYSQ-P8V1 dostarcza idealny klimat do temperatury zewnętrznej -20ºC. Daikin jest liderem rynku innowacji w technologii klimatyzacji Pasja innowacji firmy Daikin, posiadającej ponad 85-letnie doświadczenie w dziedzinie klimatyzacji i 50-letnie w pompach ciepła, doprowadziła ją ponad ćwierć wieku temu do wynalezienia i udoskonalenia systemu o zmiennej objętości czynnika chłodniczego (system Daikin VRV). Dzisiaj jesteśmy czołowym propagatorem tego typu zintegrowanej klimatyzacji. 3

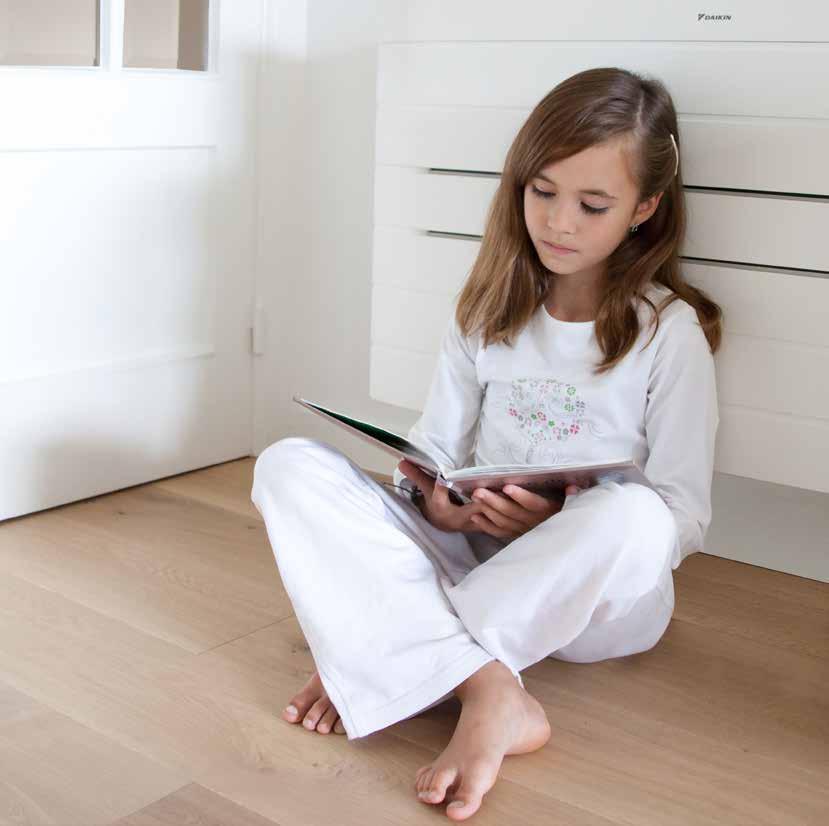

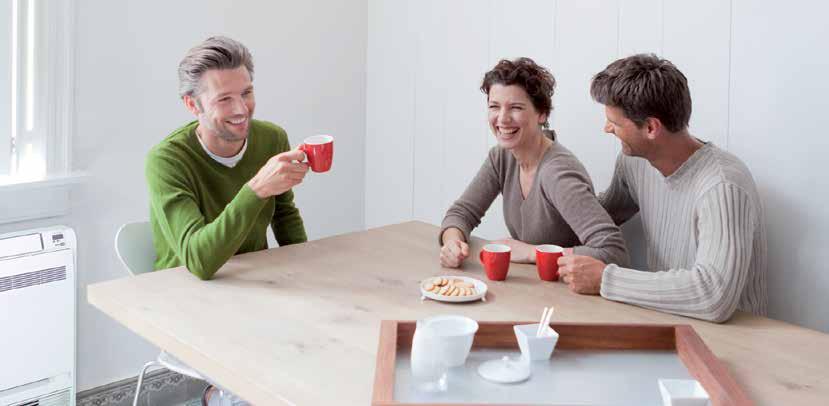

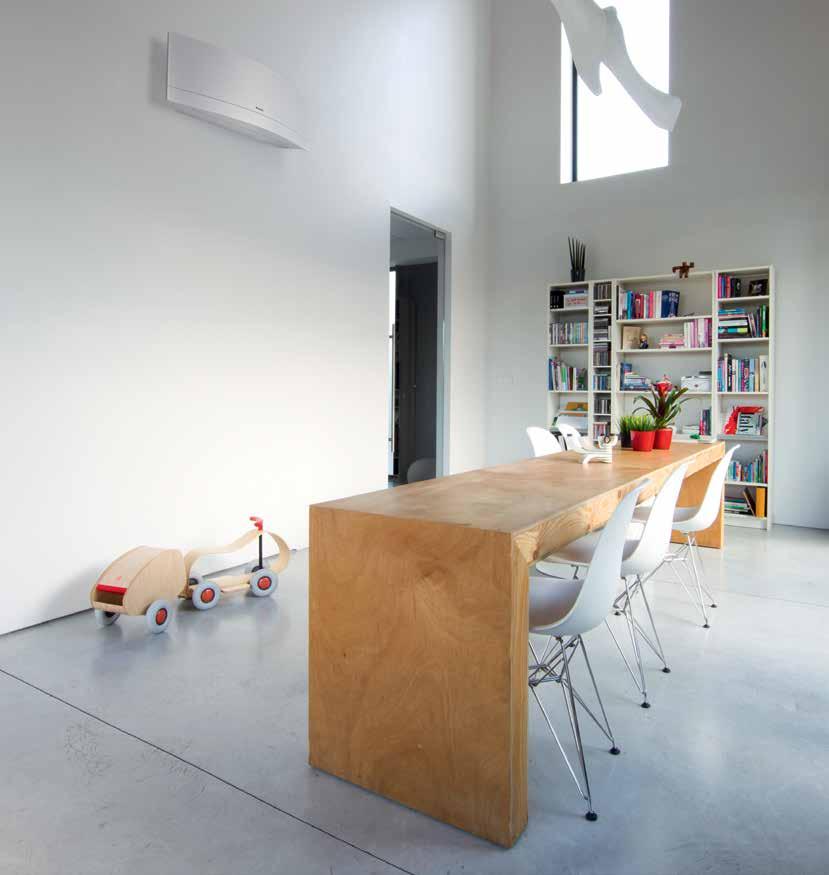

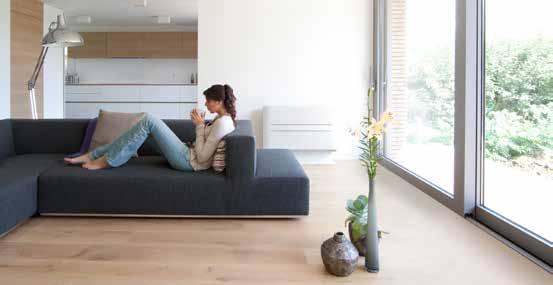

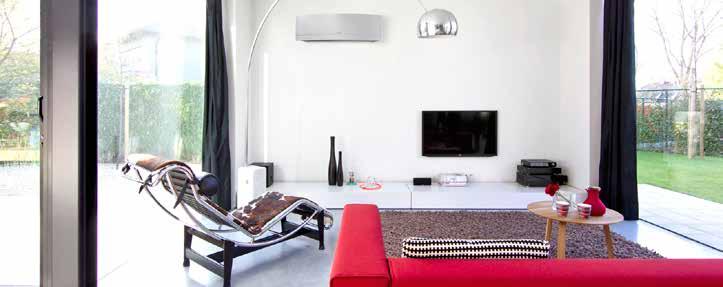

4 Można łączyć różne typy jednostek wewnętrznych Stylowe jednostki wewnętrzne z szerokiego zakresu można ze sobą łączyć i sterować indywidualnie każdą z nich. Jednostki wewnętrzne różnych typów naścienne, podsufitowe kanałowe, przypodłogowe itd. - o różnych wydajnościach można zestawiać razem w zastosowaniach typu system Multi. Tak więc można dobrać idealną jednostkę wewnętrzną do sypialni, do pokoju dziennego, biura lub jakiegokolwiek innego pomieszczenia, stosownie do dostępnej powierzchni instalacji oraz zgodnie z osobistymi wymaganiami. Daikin Emura: niezwykłe połączenie wyjątkowego projektu oraz doskonałości technologicznej z eleganckim wykończeniem w matowej krystalicznej bieli lub szczotkowanym aluminium. Nexura: pierwsza stylowa jednostka przypodłogowa z panelem ogrzewania promiennikowego. Panel ten wypromieniowuje dodatkowe ilości ciepła dla podwyższenia komfortu w chłodne dni. Kaseta całkowicie płaska: projekt unikalny na rynku. W pełni integruje się z sufitem oraz dopasowuje do standardowych sufitów modułowych. Kaseta z nawiewem obwodowym wyposażona w funkcję automatycznego czyszczenia panelu dekoracyjnego: Daikin jest pierwszą firmą, która wprowadziła na rynek europejski kasetę z funkcją automatycznego czyszczenia. Funkcja ta to łatwe usuwanie kurzu przy pomocy odkurzacza bez otwierania jednostki i tym samym niższe koszty eksploatacji. Kaseta z nawiewem obwodowym otrzymała nagrodę za projekt. Jeszcze więcej korzyści dzięki naszej pompie ciepła RXYSQ-P8V1 VRV... Do dziewięciu jednostek dla ogrzewania i chłodzenia wielu pomieszczeń Cicha w nocy Poziom dźwięku jednostki zewnętrznej RXYSQ-P8V1 może zostać w nocy zredukowany przez wybranie godziny włączenia i wyłączenia tej funkcji, a następnie wybór trybu automatycznego lub użytkownika: Tryb 1: automatyczny. Zapamiętana zostaje godzina temperatury maksymalnej. Tryb 2: użytkownika. Można wprowadzić godzinę włączenia i wyłączenia. Elastyczna konstrukcja instalacji rurowej Idealny dla dużych lub bardziej złożonych projektów RXYSQ-P8V1 pozwala na zastosowanie rurek giętkich o długości do 250 metrów (długość całkowita) oraz 40 metrów różnicy poziomów pomiędzy jednostkami wewnętrznymi i zewnętrznymi oraz maksymalnie 70 metrów odległości pomiędzy nimi. 40 m Różnica poziomów między jednostkami wewnętrznymi i zewnętrznymi 15 m Różnica poziomów pomiędzy jednostkami wewnętrznymi 70m maksimum 5m minimalna długość 2 m minimalna długość 15 m maksymalna długość 4 Energooszczędność Kombinacja o wysokim COP zapewnia najwyższą energooszczędność w gamie produktów z odzyskiem ciepła.

5 Możliwe do podłączenia jednostki wewnętrzne JEDNOSTKI WEWNĘTRZNE MOŻLIWE DO PODŁĄCZENIA Jednostka naścienna Jednostka przypodłogowa Typ Flexi Kaseta z nawiewem obwodowym Całkowicie płaska kaseta Jednostka kanałowa Jednostka podstropowa FTXG-L CTXS-K FTXS-K FTXS-G FTX-JV FVXG-K FVXS-F FLXS-B(9) FCQG-F FFQ-C FDXS-F(9) FDBQ-B/FBQ-C8 FHQ-C MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E RXYSQ-P8V1 5

6 Możliwe do podłączenia jednostki wewnętrzne emura JEDNOSTKA WEWNĘTRZNA FTXG20LW FTXG20LS FTXG25LW FTXG25LS FTXG35LW FTXG35LS FTXG50LW FTXG50LS Obudowa Kolor Biały Srebrny Biały Srebrny Biały Srebrny Biały Srebrny Wymiary Jednostka Wys. x Szer. x Gł. mm 303x998x212 Ciężar Jednostka kg 12 Wentylator - Chłodzenie Wysoki/Nom./Niski/Ciche działanie m³/min 8,9/6,6/4,4/2,6 10,9/7,8/4,8/2,9 10,9/8,9/6,8/3,6 przepływ powietrza Grzanie Wysoki/Nom./Niski/Ciche działanie m³/min 10,2/8,4/6,3/3,8 11,0/8,6/6,3/3,8 12,4/9,6/6,9/4,1 12,6/10,5/8,1/5,0 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski/Ciche działanie dba 38/32/25/19 45/34/26/20 46/40/35/32 akustycznej Grzanie Wysoki/Nom./Niski/Ciche działanie dba 40/34/28/19 41/34/28/19 45/37/29/20 47/41/35/32 Spust Śr. zew. mm 18 JEDNOSTKA WEWNĘTRZNA CTXS15K CTXS35K FTXS20K FTXS25K FTXS35K FTXS42K FTXS50K FTXS60G FTXS71G Obudowa Kolor Biały Wymiary Jednostka Wys. x Szer. x Gł. mm 289 x 780 x x 900 x x x 250 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski/Ciche działanie m³/min 7,9/6,3/4,7/3,9 9,2/7,2/5,2/3,9 8,8/8,8/4,7/3,9 9,1/9,1/5,0/3,9 11,2/11,2/5,8/4,1 11,2/11,2/7,0/4,1 11,9/11,9/7,4/4,5 16,0/16,0/11,3/10,1 17,2/17,2/11,5/10,5 przepływ powietrza Grzanie Wysoki/Nom./Niski/Ciche działanie m³/min 9,0/7,5/6,0/4,3 10,1/8,1/6,3/4,3 9,5/7,8/6,0/4,3 10,0/8,0/6,0/4,3 12,1/9,3/6,5/4,2 12,4/10,0/7,8/5,2 13,3/10,8/8,4/5,5 17,2/14,9/12,6/11,3 19,5/16,7/14,2/12,6 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski/Ciche działanie dba 37/31/25/21 42/35/28/21 40/32/24/19 41/33/25/19 45/37/29/19 45/39/33/21 46/40/34/23 45/41/36/33 46/42/37/34 akustycznej Grzanie Wysoki/Nom./Niski/Ciche działanie dba 38/33/28/21 41/36/30/21 40/34/27/19 41/34/27/19 45/39/29/19 45/39/33/22 47/40/34/24 44/40/35/32 46/42/37/34 15,9 Spust Śr. zew. mm JEDNOSTKA WEWNĘTRZNA FTX20JV FTX25JV FTX35JV Obudowa Kolor Biały Wymiary Jednostka Wys. x Szer. x Gł. mm 283 x 770 x 198 Ciężar Jednostka kg 7 Wentylator - Chłodzenie Wysoki/Nom./Niski/Ciche działanie m³/min 9,1/9,1/5,9/4,7 9,2/9,2/6,0/4,8 9,3/9,3/6,1/4,9 przepływ powietrza Grzanie Wysoki/Nom./Niski/Ciche działanie m³/min 9,4/7,8/6,3/5,5 9,7/8,0/6,3/5,5 10,1/8,4/6,7/5,7 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski/Ciche działanie dba 39/33/25/22 40/33/26/22 41/34/27/23 akustycznej Grzanie Wysoki/Nom./Niski/Ciche działanie dba 39/34/28/25 40/34/28/25 41/35/29/26 instalacji rurowej Gaz Śr. zew. mm 9,5 Spust Śr. zew. mm 18 6

7 JEDNOSTKA WEWNĘTRZNA FVXG25K FVXG35K FVXG50K Obudowa Kolor Świeży biały (6,5Y 9,5/0,5) Wymiary Jednostka Wys. x Szer. x Gł. mm 600 x 950 x 215 Ciężar Jednostka kg 22 Wentylator - Chłodzenie Wysoki/Nom./Niski/Ciche działanie m³/min 8,9/8,9/5,3/4,5 9,1/9,1/5,3/4,5 10,6/10,3/7,3/6,0 przepływ powietrza Grzanie Wysoki/Nom./Niski/Ciche działanie m³/min 9,9/7,8/5,7/4,7 10,2/8,0/5,8/5,0 12,2/10,0/7,8/6,8 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski/Ciche działanie dba 38/32/26/23 39/33/27/24 44/40/36/32 akustycznej Grzanie Wysoki/Nom./Niski/Ciche działanie dba 39/32/26/22/19 40/33/27/23/19 46/40/34/30/26 JEDNOSTKA WEWNĘTRZNA FVXS25F FVXS35F FVXS50F Obudowa Kolor Biały Wymiary Jednostka Wys. x Szer. x Gł. mm 600x700x210 Ciężar Jednostka kg 14 Wentylator - Chłodzenie Wysoki/Nom./Niski/Ciche działanie m³/min 8,2/8,2/4,8/4,1 8,5/8,5/4,9/4,5 10,7/10,7/7,8/6,6 przepływ powietrza Grzanie Wysoki/Nom./Niski/Ciche działanie m³/min 8,8/6,9/5,0/4,4 9,4/7,3/5,2/4,7 11,8/10,1/8,5/7,1 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski/Ciche działanie dba 38/32/26/23 39/33/27/24 44/40/36/32 akustycznej Grzanie Wysoki/Nom./Niski/Ciche działanie dba 38/32/26/23 39/33/27/24 45/40/36/32 Spust Śr. zew. mm 20,0 JEDNOSTKA WEWNĘTRZNA FLXS25B FLXS35B9 FLXS50B FLXS60B Obudowa Kolor Migdałowo-biały Wymiary Jednostka Wys. x Szer. x Gł. mm 490x1.050x200 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski/Ciche działanie m³/min 7,6/7,6/6,0/5,2 8,6/7,6/6,6/5,6 11,4/11,4/8,5/7,5 12,0/10,7/9,3/8,3 przepływ powietrza Grzanie Wysoki/Nom./Niski/Ciche działanie m³/min 9,2/8,3/7,4/6,6 12,8/10,4/8,0/7,2 12,1/9,8/7,5/6,8 12,8/10,6/8,4/7,5 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski/Ciche działanie dba 37/34/31/28 38/35/32/29 47/43/39/36 48/45/41/39 akustycznej Grzanie Wysoki/Nom./Niski/Ciche działanie dba 37/34/31/29 46/36/33/30 46/41/35/33 47/42/37/34 Spust Śr. zew. mm 18,

8 JEDNOSTKA WEWNĘTRZNA FDXS25F FDXS35F FDXS50F9 FDXS60F Wymiary Jednostka Wys. x Szer. x Gł. mm 200x750x x x 620 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 8,7/8,7/7,3 12,0/11,0/10,0 16,0/16,0/13,5 przepływ powietrza Grzanie Wysoki/Nom./Niski m³/min 8,7/8,0/7,3 16,0/14,8/13,5 Wentylator - spręż dyspozycyjny Nom. Pa Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski dba 35/33/27 38/36/30 akustycznej Grzanie Wysoki/Nom./Niski dba 35/33/27 38/36/30 JEDNOSTKA WEWNĘTRZNA FDBQ25B Wymiary Jednostka Wys. x Szer. x Gł. mm 230x652x502 Ciężar Jednostka kg 17,0 Wentylator - Chłodzenie Wysoki/Niski m³/min 6,50/5,20 przepływ powietrza Grzanie Wysoki/Niski m³/min 6,95/5,20 Poziom mocy Chłodzenie dba 55 akustycznej Grzanie dba 55 Poziom mocy Chłodzenie Wysoki/Niski dba 35/28 akustycznej Grzanie Wysoki/Niski dba 35/29 instalacji rurowej Gaz Śr. zew. mm 9,52 Spust 27,2 Zasilanie Faza / częstotliwość / napięcie Hz / V 1 / 50 / 230 JEDNOSTKA WEWNĘTRZNA FBQ35C8 FBQ50C8 FBQ60C8 Obudowa Kolor Nie malowana (galwanizowana) Wymiary Jednostka Wys. x Szer. x Gł. mm 300 x 700 x x x 700 Wymagana przestrzeń międzystropowa > mm 350 Ciężar Jednostka kg Panel dekoracyjny Model BYBS45DJW1 BYBS71DJW1 Kolor Biały (10Y9/0.5) Wymiary Wys. x Szer. x Gł. mm 55 x 800 x x x 500 Ciężar kg 3 4,5 Wentylator - Chłodzenie Wysoki/Niski m³/min 16/11 18/15 przepływ powietrza Grzanie Wysoki/Niski m³/min 16/11 18/15 Wentylator - spręż dyspozycyjny Wys./Nom. Pa 100/30 Poziom mocy akustycznej Chłodzenie dba Poziom mocy Chłodzenie Wysoki/Niski dba 37/29 akustycznej Grzanie Wysoki/Niski dba 37/29 Zasilanie Faza / częstotliwość / napięcie Hz / V 1~ / 50/60 / /220 8

9 JEDNOSTKA WEWNĘTRZNA FFQ25C FFQ35C FFQ50C FFQ60C Wymiary Jednostka Wys. x Szer. x Gł. mm 260x575x575 Ciężar Jednostka kg 16 17,5 Panel dekoracyjny Model BYFQ60CW/BYFQ60CS/BYFQ60B2 Kolor Biały (N9,5) /biały (N9,5) + srebrny / biały (RAL9010) Wymiary Wys. x Szer. x Gł. mm 46x620x620/620x46x620/55x700x700 Ciężar kg 2,8/2,8/2,7 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 9/8/6,5 10/8,5/6,5 12/10/7,5 14,5/12,5/9,5 przepływ powietrza Grzanie Wysoki/Nom./Niski m³/min 9/8/6,5 10/8,5/6,5 12/10/7,5 14,5/12,5/9,5 Poziom mocy akustycznej Chłodzenie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski dba 31/28,5/25 34/30,5/25 39/34/27 43/40/32 akustycznej Grzanie Wysoki/Nom./Niski dba 31/28,5/25 34/30,5/25 39/34/27 43/40/32 Uwaga: Wymiary nie obejmują modułu sterującego. JEDNOSTKA WEWNĘTRZNA FCQG35F FCQG50F FCQG60F Wymiary Jednostka Wys. x Szer. x Gł. mm 204x840x840 Ciężar Jednostka kg Panel dekoracyjny Model BYCQ140D7W1/BYCQ140D7W1W/BYCQ140D7GW1 Kolor Czysta biel (RAL 9010)/ Wymiary Wys. x Szer. x Gł. mm 60x950x950/950x60x950/145x950x950 Ciężar kg 5,4/5,4/10,3 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 12,5/10,6/8,7 12,6/10,7/8,7 13,6/11,2/8,7 przepływ powietrza Grzanie Wysoki/Nom./Niski m³/min 12,5/10,6/8,7 12,6/10,7/8,7 13,6/11,2/8,7 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski dba 31/29/27 33/31/28 akustycznej Grzanie Wysoki/Nom./Niski dba 31/29/27 33/31/28 Uwaga: BYCQ140D7W1W wyposażono w białą izolację. Należy pamiętać, że osiadający brud jest bardziej widoczny na białej izolacji i dlatego nie zaleca się instalowania panelu dekoracyjnego BYCQ140D7W1W w środowiskach zanieczyszczonych. (3) BYCQ140D7W1 = biały panel z szarymi żaluzjami, BYCQ140D7W1W = biały panel w standardzie z białymi żaluzjami, BYCQ140D7GW1 = biały panel wyposażony w funkcję automatycznego czyszczenia. 9

10 JEDNOSTKA WEWNĘTRZNA FHQ35C FHQ50C FHQ60C Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Gł. mm 235 x 960 x x x 690 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 14/11,5/10 15/12/10 19,5/15/11,5 przepływ powietrza Grzanie Wysoki/Nom./Niski m³/min 14/11,5/10 15/12/10 19,5/15/11,5 Poziom mocy Chłodzenie dba akustycznej Grzanie dba Poziom mocy Chłodzenie Wysoki/Nom./Niski dba 36/34/31 37/35/32 37/35/33 akustycznej Grzanie Wysoki/Nom./Niski dba 36/34/31 37/35/32 37/35/33 Spust Śr. zew. mm VP20 - Zasilanie Faza / częstotliwość / napięcie Hz / V 1~ / 50/60 / /220 Klasa JEDNOSTKA ZEWNĘTRZNA JEDNOSTKA WEWNĘTRZNA SEER efektywności energetycznej TRYB CHŁODZENIA Roczne zużycie energii kwh/rok Obciążenie projektowe PDesign kw SCOP Klasa efektywności energetycznej Roczne zużycie energii kwh/rok TRYB OGRZEWANIA Obciążenie projektowe PDesign w temp. -10 C kw Deklarowana wydajność grzewcza w temp. -10 C 2MXS40H3V1B FTXS20K2V1B, FTXS20K2V1B 6,61 A ,0 4,12 A ,1 2,5 0,6 2MXS50H3V1B FTXS25K2V1B, FTXS25K2V1B 6,61 A ,0 4,00 A ,2 3,4 0,8 3MXS40K3V1B FTXS20K2V1B, FTXS20K2V1B 6,9 A ,0 4,05 A ,8 3,9 0,9 3MXS52E4V1B CTXS15K2V1B, CTXS15K2V1B, FTXS20K2V1B 7,15 A ,0 4,31 A ,0 4,0 1,0 3MXS68G3V1B CTXS15K2V1B, FTXS20K2V1B, FTXS35K2V1B 5,34 A 446 6,8 4,00 A ,4 4,4 1,0 4MXS68F3V1B CTXS15K2V1B, CTXS15K2V1B, FTXS20K2V1B, FTXS20K2V1B 5,68 A ,8 4,15 A ,8 4,7 1,1 4MXS80E3V3B CTXS15K2V1B, CTXS15K2V1B, CTXS15K2V1B, FTXS35K2V1B 6,16 A ,4 4,00 A ,3 5,1 1,2 5MXS90E3V3B CTXS15K2V1B, CTXS15K2V1B, FTXS20K2V1B, FTXS20K2V1B, FTXS20K2V1B 6,42 A ,8 4,19 A ,5 5,3 1,2 Dane sezonowe dla kombinacji z innymi jednostkami wewnętrznymi można znaleźć na stronie Wydajność grzewcza grzałki zapasowej JEDNOSTKA ZEWNĘTRZNA 2MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E Wymiary Jednostka Wys. x Szer. x Gł. mm 550 x 765 x x936x x 900 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 36/33/30 37/34/34 45/45/41 45/45/45 52,7/49,4/43,5 54,5/46/46,0 57,1/54,5/46,0 przepływ powietrza Grzanie Wysoki/Nom./Niski m³/min 32/32/32 34/34/34 45/-/41 46,4/44,5/16,3 46,0/-/14,7 52,5/-/14,7 Poziom mocy akustycznej Chłodzenie dba Poziom mocy Chłodzenie Nom. dba akustycznej Grzanie Nom. dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB 10~46-10~46 Grzanie Temp. otoczenia Min.~Maks. CWB -15~18 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica JW- JZ Maks. m 15 poziomów JW-JW Maks. m 7,5 1 / 50 / 230 Prąd - 50 Hz Maksymalny amperaż bezpiecznika (MFA) A

11 RXYSQ-P8V1 JEDNOSTKA ZEWNĘTRZNA RXYSQ4P8V1 RXYSQ5P8V1 RXYSQ6P8V1 Zakres wydajności HP Wydajność chłodnicza Nom. kw 12,6 14,0 15,5 Wydajność grzewcza Nom. kw 14,2 16,0 18,0 Pobór mocy - 50 Hz Chłodzenie Nom. kw 3,24 3,51 4,53 Grzanie Nom. kw 3,12 3,86 4,57 EER 3,89 3,99 3,42 COP 4,55 4,15 3,94 Maks. liczba możliwych do podłączenia jedn. wewnętrznych 8 (1) / 8 (2) 10 (1) / 9 (2) 12 (1) / 9 (2) Indeks podłączonych jednostek wewnętrznych Min ,5 70 Nom. - Maks ,5 182 Wymiary Jednostka Wys. x Szer. x Gł. mm 1.345x900x320 Ciężar Jednostka kg 120 Wentylator Natężenie przepływu powietrza Chłodzenie Nom. m³/min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom mocy Chłodzenie Nom. dba akustycznej Grzanie Nom. dba Zakres pracy Chłodzenie Min.~Maks. CDB -5~46 Grzanie Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ R-410A Połączenia instalacji rurowej Ciecz Śr. zew. mm 9,52 Gaz Śr. zew. mm 15,9 (1) / 19,1 (2) 15,9 (1) / 19,1 (2) 19,1 Całkowita długość instalacji rurowej System Aktualne m 300 (1) / 115 (2) 300 (1) / 135 (2) 300 (1) / 145 (2) Zasilanie Faza / Częstotliwość / Napięcie Hz / V 1N~/50/ Prąd - 50 Hz Maksymalny amperaż bezpiecznika (MFA) A 32,0 (1) w przypadku podłączonych jednostek wewnętrznych VRV (2) W przypadku podłączonych jednostek wewnętrznych RA. SKRZYNKA BP BPMKS967B2 BPMKS967B3 Możliwe do podłączenia jednostki wewnętrzne 1~2 1~3 Maks. wydajność możliwych do podłączenia jednostek wewnętrznych 14,2 20,8 Maks. kombinacja /+71/+71 Wymiary wys. x szer. x głęb. mm 180 x 294 x 350 Ciężar kg

12 Firma Daikin zdobyła ogólnoświatowy rozgłos na podstawie 90 letniego doświadczenia w produkcji wysokiej jakości urządzeń klimatyzacyjnych, przeznaczonych do użytku przemysłowego, komercyjnego i mieszkaniowego oraz 56 lat przodownictwa w dziedzinie technologii pomp ciepła. Niniejsza broszura została przygotowana w formie informacyjnej i nie stanowi oferty wiążącej Daikin Europe N.V. Treść broszury powstała w oparciu o najlepszą wiedzę Daikin Europe N.V. Nie udzielamy pośredniej i bezpośredniej gwarancji na kompletność, dokładność, rzetelność lub przydatność do określonego celu treści oraz produktów i usług przedstawionych w niniejszym wydawnictwie. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Daikin Europe N.V. nie ponosi odpowiedzialności za jakiekolwiek szkody bezpośrednie lub pośrednie, wynikające z lub związane z użyciem i/lub sposobem interpretacji niniejszej broszury. Firma Daikin Europe N.V. posiada prawa autorskie całości przedstawionej treści. ECPPL Daikin Europe N.V. jest uczestnikiem Programu Certyfikującego Eurovent dla zespołów chłodzących ciecz (LCP), klimakonwektorów (FCU) i central klimatyzacyjnych (AHU). Sprawdzić ważność certyfikatu na stronie internetowej: lub Dystrybucja produktów Daikin: Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgia BE RPR Oostende ECPPL CD 08/ 14 Copyright Daikin Niniejsza publikacja zastępuje ECPPL Wydrukowano na nie chlorkowanym papierze. Przygotowano przez La Movida, Belgia Odp. Wyd.: Daikin Europe N.V., Zandvoordestraat 300, B-8400 Oostende
