1 Świebodzice r. Opis systemu AQUAPOL i zasad diagnozowania obiektów budowlanych System osuszania murów AQUAPOL System AQUAPOL to autorska metoda zabezpieczenia przeciwwilgociowego i osuszania murów. Metoda polega na wykorzystaniu w tym procesie naturalnych pól magnetycznego i grawitacyjnego. Założenia systemu opierają się na dokonaniach Nicoli Tesli. Energia pola magnetycznego Ziemi zostaje w urządzeniach AQUAPOL przetworzona w taki sposób, że oddziałuje na cząsteczki wody w murze (jako dipole elektryczne), co powoduje odwrócenie procesu podciągania kapilarnego. Z punktu widzenia fizyki mur zawilgocony jest wypełniony elektrolitem (woda z domieszką soli), jest on swoistym ogniwem o mierzalnym potencjale elektrycznym (wielkość i kierunek przepływu). W procesie osuszania systemem AQUAPOL charakterystyka elektryczna muru jest kontrolowana (pomiary potencjału poziomego i pionowego). Wywoływane zjawiska wpływają na cząsteczki wody, zmieniając charakterystykę sił powodujących zjawisko podciągania kapilarnego. Efektem jest zmiana stanu równowagi sił utrzymujących wodę w strukturze muru i przemieszczenie jej do styku muru z gruntem okalającym (poprzez oddziaływanie grawitacji). Szczegółowa procedura, opracowana przez AQUAPOL GmbH Austria, pozwala skutecznie oddziaływać na wodę w strukturze materiałów budowlanych, bez konieczności fizycznej ingerencji w mury. Po osuszeniu ścian, urządzenia tworzą barierę uniemożliwiającą ponowne wtargnięcie wilgoci, pełniąc zadanie izolacji poziomej (na poziomie styku muru z gruntem). System AQUAPOL osusza mury do dolnej krawędzi skutecznej izolacji pionowej pod warunkiem niewystąpienia ciśnienia hydrostatycznego. System poza polem magnetycznym i grawitacyjnym Ziemi nie korzysta z innych źródeł zasilania, gwarantuje stałość działania bez ponoszenia kosztów eksploatacji. Fale przetworzonego przez system AQUAPOL oddziaływania pola magnetycznego Ziemi przenikają przez mur bez ograniczeń charakterystycznych dla pola elektromagnetycznego (spadek natężenie pola ze wzrostem odległości od nadajnika), nie powodując przy tym zjawiska smogu elektrycznego (E-smogu). System osusza jednocześnie ściany zewnętrzne i wewnętrzne budynku. Metoda AQUAPOL posiada dopuszczenia i aprobaty na terenie Europy (firma działa w 12 krajach), w tym Polski. Dotyczy to: kompatybilności elekromagnetycznej ( świadectwo TUV), świadectwa Polskiego Zakładu Higieny. Rozwiązanie jako autorskie chronione jest patentami na terenie Europy (patent nr ) oraz Polski (patent nr ). 1

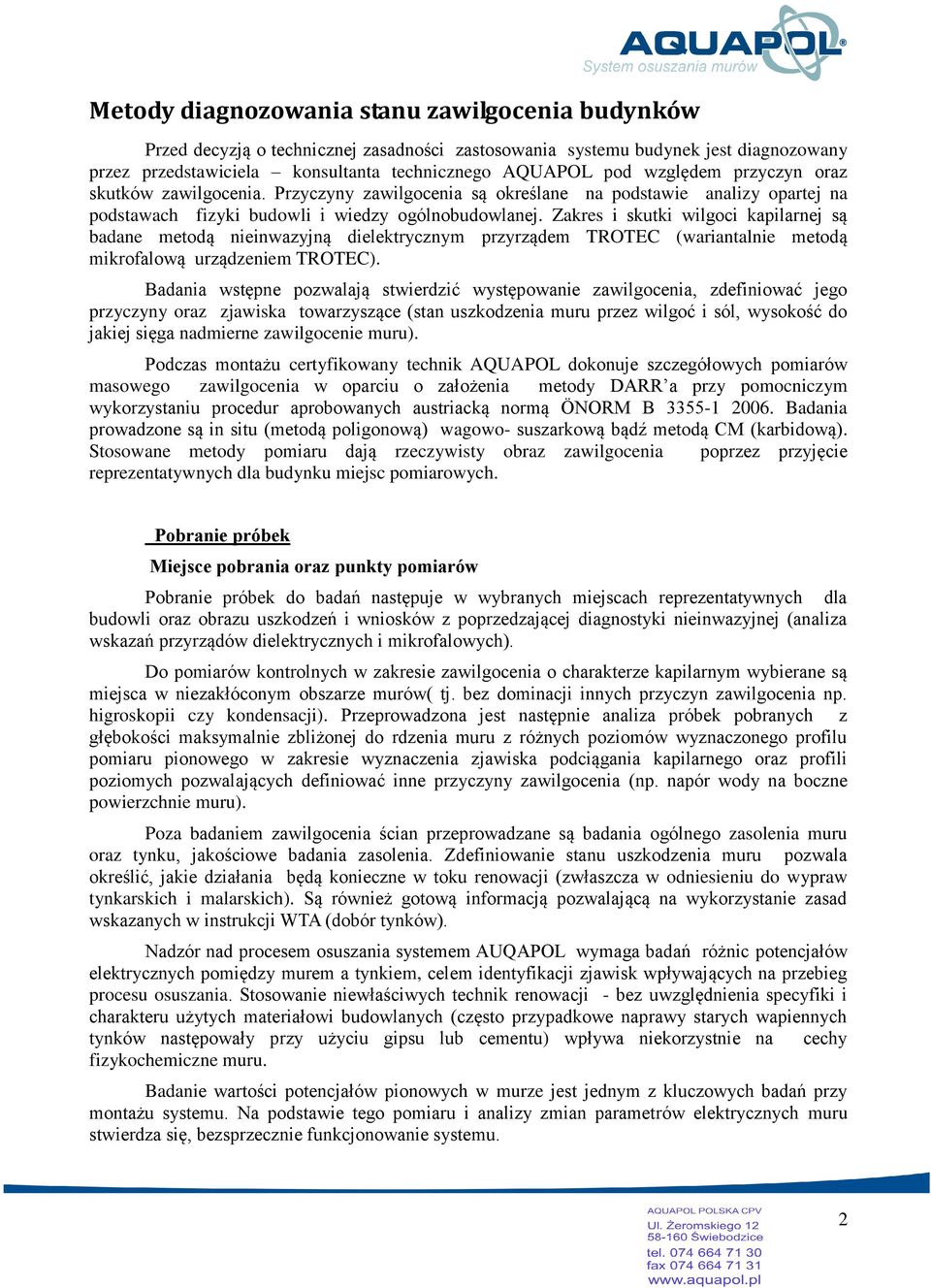

2 Metody diagnozowania stanu zawilgocenia budynków Przed decyzją o technicznej zasadności zastosowania systemu budynek jest diagnozowany przez przedstawiciela konsultanta technicznego AQUAPOL pod względem przyczyn oraz skutków zawilgocenia. Przyczyny zawilgocenia są określane na podstawie analizy opartej na podstawach fizyki budowli i wiedzy ogólnobudowlanej. Zakres i skutki wilgoci kapilarnej są badane metodą nieinwazyjną dielektrycznym przyrządem TROTEC (wariantalnie metodą mikrofalową urządzeniem TROTEC). Badania wstępne pozwalają stwierdzić występowanie zawilgocenia, zdefiniować jego przyczyny oraz zjawiska towarzyszące (stan uszkodzenia muru przez wilgoć i sól, wysokość do jakiej sięga nadmierne zawilgocenie muru). Podczas montażu certyfikowany technik AQUAPOL dokonuje szczegółowych pomiarów masowego zawilgocenia w oparciu o założenia metody DARR a przy pomocniczym wykorzystaniu procedur aprobowanych austriacką normą ÖNORM B Badania prowadzone są in situ (metodą poligonową) wagowo- suszarkową bądź metodą CM (karbidową). Stosowane metody pomiaru dają rzeczywisty obraz zawilgocenia poprzez przyjęcie reprezentatywnych dla budynku miejsc pomiarowych. Pobranie próbek Miejsce pobrania oraz punkty pomiarów Pobranie próbek do badań następuje w wybranych miejscach reprezentatywnych dla budowli oraz obrazu uszkodzeń i wniosków z poprzedzającej diagnostyki nieinwazyjnej (analiza wskazań przyrządów dielektrycznych i mikrofalowych). Do pomiarów kontrolnych w zakresie zawilgocenia o charakterze kapilarnym wybierane są miejsca w niezakłóconym obszarze murów( tj. bez dominacji innych przyczyn zawilgocenia np. higroskopii czy kondensacji). Przeprowadzona jest następnie analiza próbek pobranych z głębokości maksymalnie zbliżonej do rdzenia muru z różnych poziomów wyznaczonego profilu pomiaru pionowego w zakresie wyznaczenia zjawiska podciągania kapilarnego oraz profili poziomych pozwalających definiować inne przyczyny zawilgocenia (np. napór wody na boczne powierzchnie muru). Poza badaniem zawilgocenia ścian przeprowadzane są badania ogólnego zasolenia muru oraz tynku, jakościowe badania zasolenia. Zdefiniowanie stanu uszkodzenia muru pozwala określić, jakie działania będą konieczne w toku renowacji (zwłaszcza w odniesieniu do wypraw tynkarskich i malarskich). Są również gotową informacją pozwalającą na wykorzystanie zasad wskazanych w instrukcji WTA (dobór tynków). Nadzór nad procesem osuszania systemem AUQAPOL wymaga badań różnic potencjałów elektrycznych pomiędzy murem a tynkiem, celem identyfikacji zjawisk wpływających na przebieg procesu osuszania. Stosowanie niewłaściwych technik renowacji - bez uwzględnienia specyfiki i charakteru użytych materiałowi budowlanych (często przypadkowe naprawy starych wapiennych tynków następowały przy użyciu gipsu lub cementu) wpływa niekorzystnie na cechy fizykochemiczne muru. Badanie wartości potencjałów pionowych w murze jest jednym z kluczowych badań przy montażu systemu. Na podstawie tego pomiaru i analizy zmian parametrów elektrycznych muru stwierdza się, bezsprzecznie funkcjonowanie systemu. 2

3 Technik sporządza plan sytuacyjny obiektu pozwalający na zaprojektowanie instalacji, a następnie oznacza na nim miejsca usytuowania urządzeń osuszających, miejsca ujawnienia wszystkich symptomów zawilgocenia, lokalizacje punktów pomiarowych wilgotności i parametrów elektrycznych muru (potencjał pionowy i poziomy) oraz inne elementy związane z diagnozą budynku i montażem systemu AQUAPOL. Na podstawie dokonanych badań technik stwierdza, zasadność osuszania, tj. wystąpienie zawilgocenia o charakterze kapilarnym, prognozuje jego przebieg i skuteczność, a co za tym idzie czas niezbędny do uzyskania efektu osuszenia murów do stanu powietrzno suchego (równowagi sorpcyjnej wilgotności pomiędzy murem a otoczeniem). Badania wyznaczają działania jakie należy wykonać, aby obiekt był wolny od innych rodzajów szkodliwej wilgoci i nie podlegał ponownemu zawilgoceniu. Analiza koniecznych prac zostaje przekazana w formie pisemnej (lista zaleceń). jest: Wnioski wynikające z dokonanych badań składają się na opinię, w oparciu o którą możliwe dobranie technologii likwidacji uszkodzeń spowodowanych zawilgoceniem, wykonanie planu trwałego zabezpieczenia ścian przed innymi przyczynami zawilgocenia, stworzenie koncepcji renowacji, która pozwoli na utrzymanie budynku w dobrym stanie przez długi okres czasu. Serwis zasady dokonywania badań stopnia osuszenia budynków Obiekt osuszany metodą firmy AQUAPOL objęty jest indywidualnie opieką do momentu kompletnego osuszenia i renowacji ścian (standardowo do 36 miesięcy). Firma w ramach świadczonej usługi prowadzi doradztwo i przekazuje Inwestorowi informacje techniczne w zakresie prac związanych z zapobieganiem różnym przyczynom faktycznego zawilgocenia, jak również w zakresie właściwych prac renowacyjnych Kontrola procesu osuszania systemem AQUAPOL odbywa się podczas serwisów prowadzonych po dwunastu oraz trzydziestu sześciu miesiącach od montażu systemu. Dodatkowo wykonywane są audyty (po 6 i 24 miesiącach) sprawdzające przebieg osuszania i optymalizujące działanie urządzeń. Podczas serwisu technik przeprowadza następujące czynności: pomiar zawilgocenia ścian z wykorzystaniem metody DARR a we wszystkich wyznaczonych punktach pomiarowych (zwiercina do badań pobierana jest z rdzenia muru) porównanie z wynikami badań podczas montażu, a następnie poprzedzających serwisów. Analiza wyników pozwala określić jak przebiega proces osuszania oraz stan muru w aspekcie możliwych na danym etapie prac renowacyjnych. pomiar zasolenia badanie pomocne przy doborze drogi renowacji i wykonania wypraw tynkarskich. pomiar warunków klimatycznych stan wilgotności i temperatury powietrza w kontekście wpływu na te parametry procesu osuszania ścian, skuteczności wentylacji, warunków termoizolacyjności przegród, wystąpienia punktu rosy i kondensacji powierzchniowej. 3

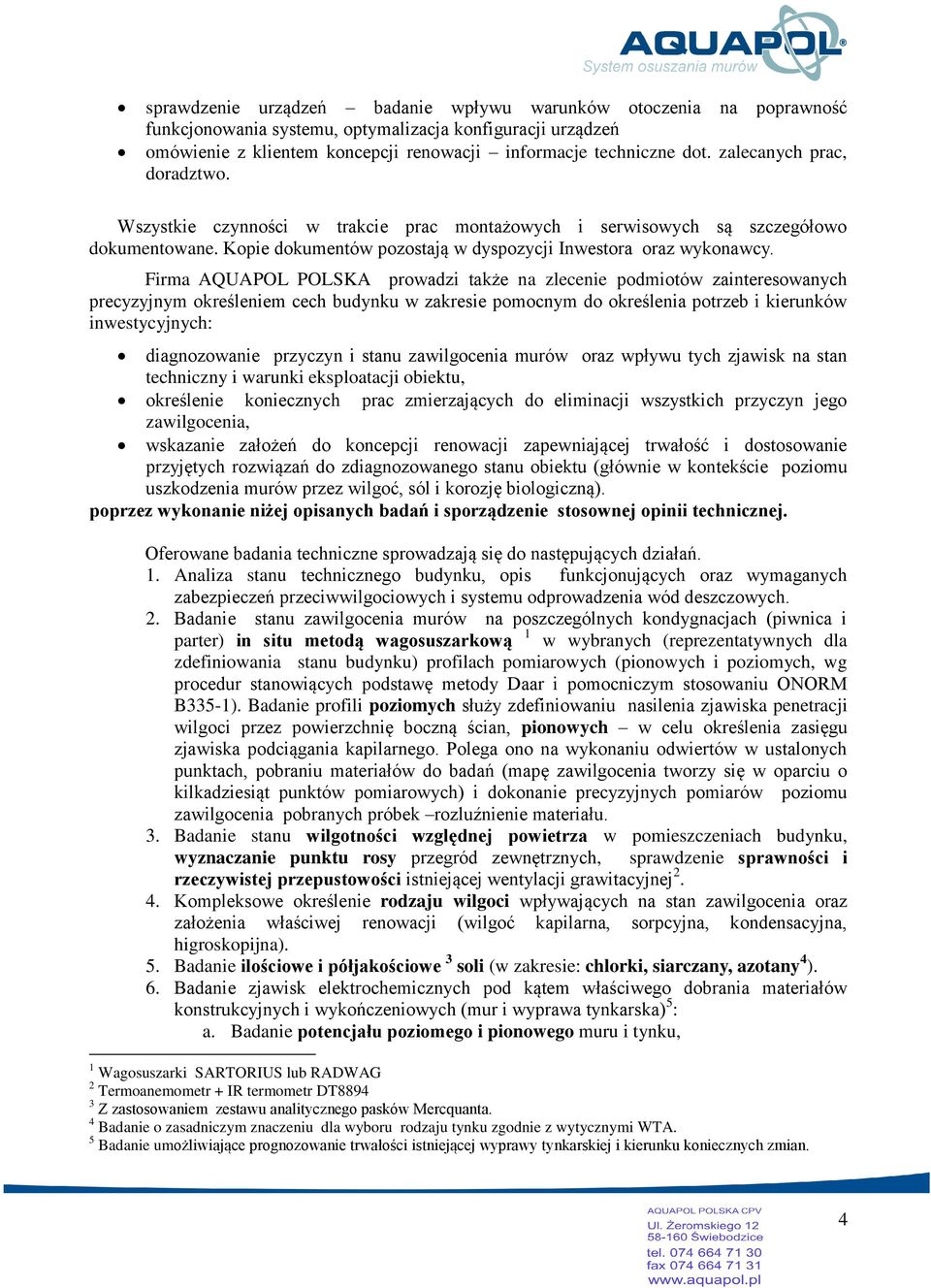

4 sprawdzenie urządzeń badanie wpływu warunków otoczenia na poprawność funkcjonowania systemu, optymalizacja konfiguracji urządzeń omówienie z klientem koncepcji renowacji informacje techniczne dot. zalecanych prac, doradztwo. Wszystkie czynności w trakcie prac montażowych i serwisowych są szczegółowo dokumentowane. Kopie dokumentów pozostają w dyspozycji Inwestora oraz wykonawcy. Firma AQUAPOL POLSKA prowadzi także na zlecenie podmiotów zainteresowanych precyzyjnym określeniem cech budynku w zakresie pomocnym do określenia potrzeb i kierunków inwestycyjnych: diagnozowanie przyczyn i stanu zawilgocenia murów oraz wpływu tych zjawisk na stan techniczny i warunki eksploatacji obiektu, określenie koniecznych prac zmierzających do eliminacji wszystkich przyczyn jego zawilgocenia, wskazanie założeń do koncepcji renowacji zapewniającej trwałość i dostosowanie przyjętych rozwiązań do zdiagnozowanego stanu obiektu (głównie w kontekście poziomu uszkodzenia murów przez wilgoć, sól i korozję biologiczną). poprzez wykonanie niżej opisanych badań i sporządzenie stosownej opinii technicznej. Oferowane badania techniczne sprowadzają się do następujących działań. 1. Analiza stanu technicznego budynku, opis funkcjonujących oraz wymaganych zabezpieczeń przeciwwilgociowych i systemu odprowadzenia wód deszczowych. 2. Badanie stanu zawilgocenia murów na poszczególnych kondygnacjach (piwnica i parter) in situ metodą wagosuszarkową 1 w wybranych (reprezentatywnych dla zdefiniowania stanu budynku) profilach pomiarowych (pionowych i poziomych, wg procedur stanowiących podstawę metody Daar i pomocniczym stosowaniu ONORM B335-1). Badanie profili poziomych służy zdefiniowaniu nasilenia zjawiska penetracji wilgoci przez powierzchnię boczną ścian, pionowych w celu określenia zasięgu zjawiska podciągania kapilarnego. Polega ono na wykonaniu odwiertów w ustalonych punktach, pobraniu materiałów do badań (mapę zawilgocenia tworzy się w oparciu o kilkadziesiąt punktów pomiarowych) i dokonanie precyzyjnych pomiarów poziomu zawilgocenia pobranych próbek rozluźnienie materiału. 3. Badanie stanu wilgotności względnej powietrza w pomieszczeniach budynku, wyznaczanie punktu rosy przegród zewnętrznych, sprawdzenie sprawności i rzeczywistej przepustowości istniejącej wentylacji grawitacyjnej Kompleksowe określenie rodzaju wilgoci wpływających na stan zawilgocenia oraz założenia właściwej renowacji (wilgoć kapilarna, sorpcyjna, kondensacyjna, higroskopijna). 5. Badanie ilościowe i półjakościowe 3 soli (w zakresie: chlorki, siarczany, azotany 4 ). 6. Badanie zjawisk elektrochemicznych pod kątem właściwego dobrania materiałów konstrukcyjnych i wykończeniowych (mur i wyprawa tynkarska) 5 : a. Badanie potencjału poziomego i pionowego muru i tynku, 1 Wagosuszarki SARTORIUS lub RADWAG 2 Termoanemometr + IR termometr DT Z zastosowaniem zestawu analitycznego pasków Mercquanta. 4 Badanie o zasadniczym znaczeniu dla wyboru rodzaju tynku zgodnie z wytycznymi WTA. 5 Badanie umożliwiające prognozowanie trwałości istniejącej wyprawy tynkarskiej i kierunku koniecznych zmian. 4

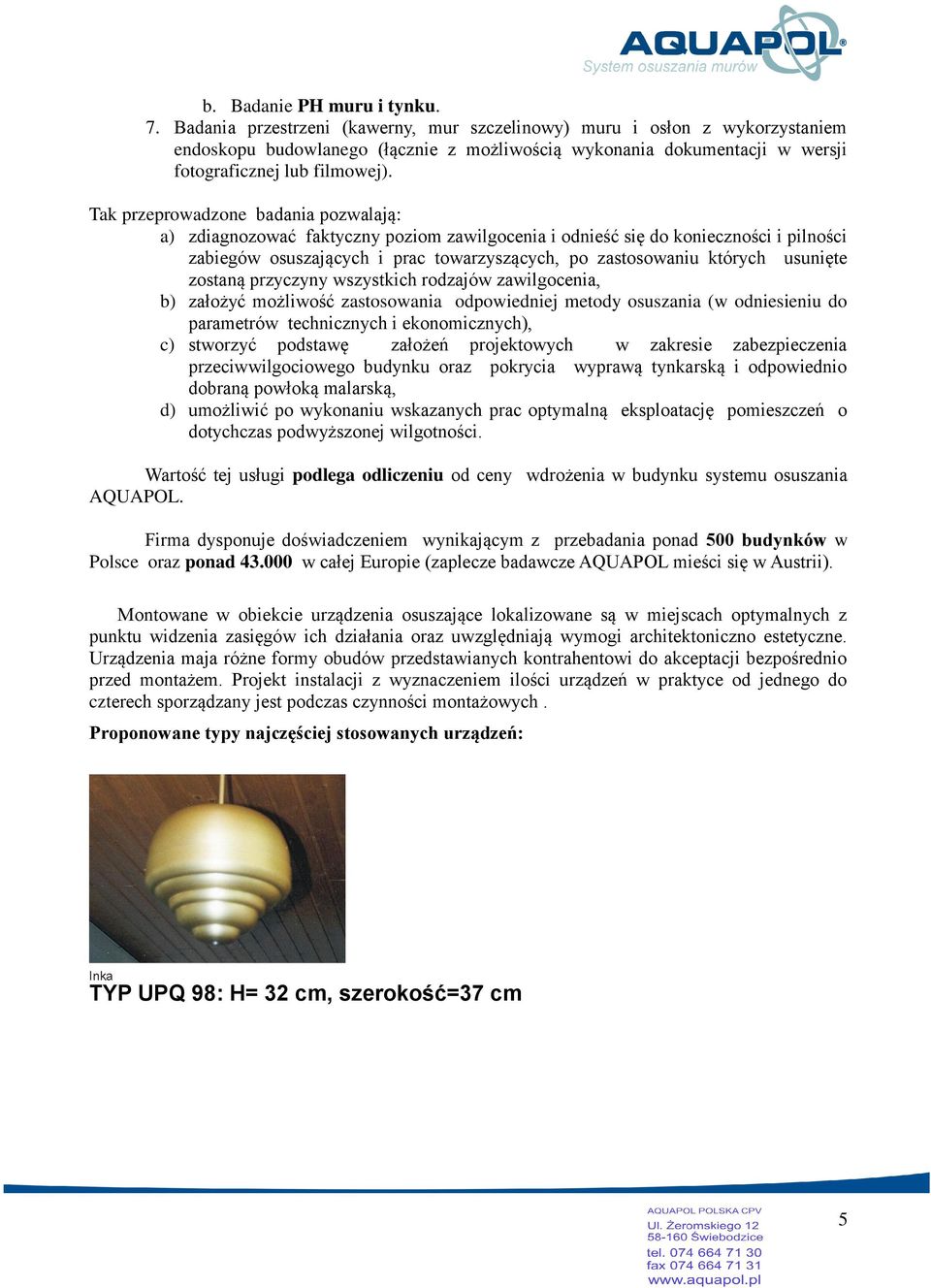

5 b. Badanie PH muru i tynku. 7. Badania przestrzeni (kawerny, mur szczelinowy) muru i osłon z wykorzystaniem endoskopu budowlanego (łącznie z możliwością wykonania dokumentacji w wersji fotograficznej lub filmowej). Tak przeprowadzone badania pozwalają: a) zdiagnozować faktyczny poziom zawilgocenia i odnieść się do konieczności i pilności zabiegów osuszających i prac towarzyszących, po zastosowaniu których usunięte zostaną przyczyny wszystkich rodzajów zawilgocenia, b) założyć możliwość zastosowania odpowiedniej metody osuszania (w odniesieniu do parametrów technicznych i ekonomicznych), c) stworzyć podstawę założeń projektowych w zakresie zabezpieczenia przeciwwilgociowego budynku oraz pokrycia wyprawą tynkarską i odpowiednio dobraną powłoką malarską, d) umożliwić po wykonaniu wskazanych prac optymalną eksploatację pomieszczeń o dotychczas podwyższonej wilgotności. Wartość tej usługi podlega odliczeniu od ceny wdrożenia w budynku systemu osuszania AQUAPOL. Firma dysponuje doświadczeniem wynikającym z przebadania ponad 500 budynków w Polsce oraz ponad w całej Europie (zaplecze badawcze AQUAPOL mieści się w Austrii). Montowane w obiekcie urządzenia osuszające lokalizowane są w miejscach optymalnych z punktu widzenia zasięgów ich działania oraz uwzględniają wymogi architektoniczno estetyczne. Urządzenia maja różne formy obudów przedstawianych kontrahentowi do akceptacji bezpośrednio przed montażem. Projekt instalacji z wyznaczeniem ilości urządzeń w praktyce od jednego do czterech sporządzany jest podczas czynności montażowych. Proponowane typy najczęściej stosowanych urządzeń: TYP UPQ 98: H= 32 cm, szerokość=37 cm 5

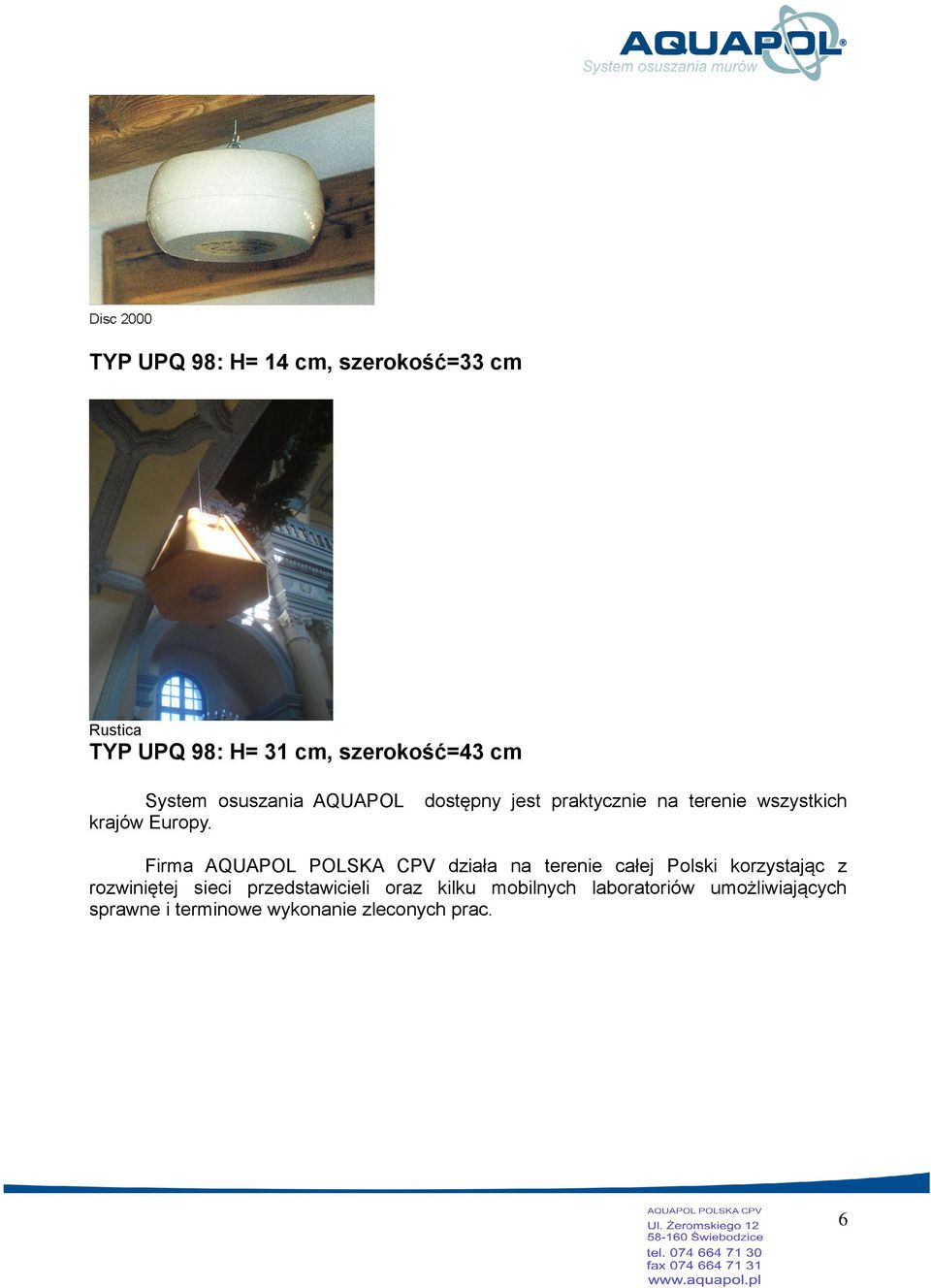

6 TYP UPQ 98: H= 14 cm, szerokość=33 cm Rustica TYP UPQ 98: H= 31 cm, szerokość=43 cm System osuszania AQUAPOL krajów Europy. dostępny jest praktycznie na terenie wszystkich Firma AQUAPOL POLSKA CPV działa na terenie całej Polski korzystając z rozwiniętej sieci przedstawicieli oraz kilku mobilnych laboratoriów umożliwiających sprawne i terminowe wykonanie zleconych prac. 6
