1 SINAMICS SINAMICS V20 Spis treści 1. Instrukcje bezpieczeństwa Podstawowe instrukcje bezpieczeństwa Ogólne instrukcje bezpieczeństwa... Błąd! Nie zdefiniowano zakładki Zasady bezpieczeństwa związane z polem elektromagnetycznym (EMF)... Błąd! Nie zdefiniowano zakładki Korzystanie z urządzeń czułych na wyładowania elektrostatyczne (ESD)... Błąd! Nie zdefiniowano zakładki Bezpieczeństwo przemysłowe Pozostałe zagrożenia związane z systemami napędowymi... Błąd! Nie zdefiniowano zakładki Dodatkowe instrukcje bezpieczeństwa... Błąd! Nie zdefiniowano zakładki. 2. Instalacja Montaż mechaniczny Specyfikacja techniczna Uruchamianie Wbudowany panel obsługi (BOP) Szybkie uruchomienie Włączenie zasilania i przywrócenie ustawień fabrycznych Wprowadzanie parametrów silnika Ustawienia makr połączeń Ustawienia makr aplikacyjnych Ustawienia parametrów ogólnych Przywracanie domyślnych ustawień Informacje o pomocy technicznej A. Parametry, błędy i alarmy A.1. Lista parametrów A.2. Lista błędów i alarmów /2016 1

2 1. Instrukcje bezpieczeństwa Przed montażem i uruchomieniem tego urządzenia należy uważnie przeczytać poniższe instrukcje bezpieczeństwa oraz wszystkie etykiety bezpieczeństwa przymocowane do urządzenia. Więcej informacji na ten temat znaleźć można w Instrukcji Obsługi SINAMICS V Podstawowe instrukcje bezpieczeństwa OSTRZEŻENIE Zagrożenie życia wynikające z nieprzestrzegania zasad bezpieczeństwa W przypadku nieprzestrzegania zasad bezpieczeństwa, znajdujących się w pełnej dokumentacji danego urządzenia istnieje zagrożenie życia lub zdrowia. Przestrzegać instrukcji bezpieczeństwa, znajdujących się w pełnej dokumentacji urządzenia. Zwracać uwagę na dodatkowe, nieujęte w dokumentacji zagrożenia. OSTRZEŻENIE Zagrożenie życia wynikające z nieprawidłowego działania urządzenia na skutek niepoprawnej lub zmienionej parametryzacji Niepoprawna lub zmieniona parametryzacja urządzenia może być źródłem zagrożenia życia lub zdrowia. Chronić parametryzację przed nieautoryzowanym dostępem. Odpowiadać na możliwe awarie, stosując adekwatne przeciwśrodki (np. zatrzymanie lub wyłączenie awaryjne) Bezpieczeństwo przemysłowe Uwaga Bezpieczeństwo przemysłowe Siemens dostarcza produkty oraz rozwiązania wyposażone w funkcje bezpieczeństwa, które wspierają bezpieczną pracę zakładów, rozwiązań, urządzeń, wyposażenia i/lub sieci. Są one istotną częścią holistycznej idei bezpieczeństwa przemysłowego. Mając to na uwadze, produkty i rozwiązania firmy Siemens są podlegają ciągłemu rozwojowi. Siemens zaleca, aby regularnie sprawdzać aktualizacje produktów. Dla bezpiecznego działania produktów i rozwiązań firmy Siemens konieczne jest podjęcie działań zapobiegawczych (np. idea ochrony komórek (cell protection concept)) oraz integracja wszystkich komponentów w ramach jednej zaawansowanej idei bezpieczeństwa przemysłowego. Wziąć pod uwagę należy również używane produkty stron trzecich. Więcej informacji na temat bezpieczeństwa przemysłowego można znaleźć na stronie ( Aby być zawsze na bieżąco z najnowszymi aktualizacjami na temat produktów zapisz się do newslettera. Więcej informacji na ten temat można znaleźć na stronie ( 2 05/2016

3 OSTRZEŻENIE Zagrożenie spowodowane niebezpieczną pracą urządzenia na skutek manipulacji oprogramowaniem. Manipulacja oprogramowaniem (np. przez wirusy, konie trojańskie, robaki) może powodować pracę urządzeń, która może skutkować śmiercią, poważnymi uszkodzeniami lub stratami materialnymi. Zawsze aktualizować oprogramowanie. Newsletter oraz więcej informacji na ten temat pod adresem Zintegrować napęd lub rozwiązanie automatyki w ramach zaawansowanej, holistycznej idei bezpieczeństwa przemysłowego. Więcej informacji na ten temat pod adresem Upewnić się, że w ramach holistycznej idei bezpieczeństwa przemysłowego zostały zawarte wszystkie zainstalowane komponenty. OSTRZEŻENIE Zagrożenie spowodowane niebezpieczną pracą urządzenia na skutek manipulacji oprogramowaniem, wynikającej z użycia pamięci przenośnych. Przechowywanie danych na urządzeniach mobilnych wiąże się ze zwiększonym zagrożeniem ze strony wirusów i złośliwego oprogramowania. W wyniku niepoprawnej parametryzacji, urządzenie może działać niepoprawnie co z kolei może stwarzać zagrożenie dla życia lub zdrowia. Chronić pliki przechowywane na urządzeniach mobilnych przed złośliwym oprogramowaniem za pomocą adekwatnych środków takich jak np. skanery antywirusowe. 05/2016 3

4 2. Instalacja 2.1. Montaż mechaniczny Ochrona przed rozprzestrzenianiem się ognia Urządzenie może być wykorzystywane wyłącznie w zamkniętej zabudowie lub szafie sterowniczej z zamkniętymi osłonami i pod warunkiem wykorzystania wszystkich urządzeń ochronnych. Montaż urządzenia w szafie sterowniczej lub z wykorzystaniem innego równoważnego środka ochronnego musi zapewniać ochronę przed rozprzestrzenianiem się ognia i ciepła poza szafę sterowniczą. Ochrona przed kondensacją i występowaniem zanieczyszczeń przewodzących prąd elektryczny Urządzenie należy chronić poprzez jego montaż w szafie sterowniczej o poziomie IP nie mniejszym niż IP54 zgodnie z IEC lub NEMA 12. W przypadku pracy w trudnych warunkach środowiskowych konieczne może być zastosowanie dodatkowych środków ochronnych. Jeśli możliwe jest całkowite wykluczenie występowania instalacji czy zanieczyszczeń przewodzących prąd elektrycznych, dopuszczony może być montaż w szafie sterowniczej o niższym stopniu ochrony. Pozycja montażowa i odstępy Przekształtnik musi zostać przymocowany do płaskiej niepalnej powierzchni w odpowiednio zabudowanej przestrzeni lub szafie sterowniczej. Uwaga Przekształtnik należy zamontować do metalowej płyty montażowej szafy sterowniczej. Płyta montażowa musi być nielakierowana i charakteryzować się dobrym przewodnictwem. 4 05/2016

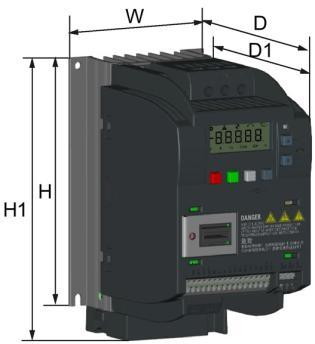

5 Wymiary zewnętrzne Jednostka: mm W H H1 1) D D1 2) FSAA ,8 - FSAB ,8 - FSA ,5 - FSB ,5 106 FSC FSD ,5-172,5 98 FSE , ,5 1) Wysokość obudowy z wentylatorami 2) Głębokość szafy przy montażu przelotowym 3) Długość płaskiej płyty przekształtnika (tylko wariant 400 V 0,75 kw) Rozmieszczenie otworów 1) Dla FSAA/FSAB wystarczy wywiercić te dwa otwory 2) Dla montażu z chłodzeniem konwekcyjnym Więcej informacji na temat montażu przelotowego oraz montażu przekształtników typu Płaskiej Płyty można znaleźć w Instrukcji Obsługi przekształtnika SINAMICS V20. 05/2016 5

6 2.2. Instalacja elektryczna OSTRZEŻENIE Wymagania dotyczące instalacji w USA i Kanadzie (UL/cUL) Zdatne do zastosowania w obwodzie zdolnym dostarczać nie więcej niż A rms w obciążeniu symetrycznym z maksymalną wartością napięcia 480 V AC dla przekształtników w wariancie zasilania 400V oraz 240V AC dla przekształtników w wariancie 230V, z zastrzeżeniem obowiązkowego zabezpieczenia bezpiecznikami klasy J poświadczonymi na zgodność z uregulowaniami UL/cUL. Dla wszystkich wielkości obudowy od A do D należy stosować wyłącznie przewody wykonane z miedzi o klasie 1 75 C. Urządzenie to jest w stanie zapewnić ochronę silnika przed przeciążeniami zgodnie z UL508C. By zachować zgodność z wymogami UL508C, nie wolno zmieniać ustawienia fabrycznego parametru P0610 (wartość 6 ). W przypadku instalacji w Kanadzie (cul), zasilanie sieciowe przekształtnika musi zostać wyposażone w dowolne zalecane zewnętrzne urządzenie przeciwzakłóceniowe o następującej charakterystyce: Zabezpieczenie przeciwprzepięciowe urządzenie musi być jednym z urządzeń ochrony przeciwprzepięciowej umieszczonych na liście (kod kategorii VZCA i ZCA7) Znamionowe napięcie nominalne 480/277 V AC (w przypadku wersji 400 V) lub 240 V AC (w przypadku wersji 230 V), 50/60 Hz, 3-fazy (wersje 400 V) lub 1-faza wersje 230V) Napięcie na zaciskach VPR = 2000 V (wersje 400 V) / 1000 V (wersje 230 V), IN = min. 3 ka, MCOV = 508 V AC (wersje 400 V) / 264 V AC (wersje 230 V), SCCR = 40 ka Zdatne do stosowania, jako urządzenie ochrony przeciwprzepięciowej typu 1 lub typu 2 Złącze musi zostać zastosowane pomiędzy fazami, a także pomiędzy fazą i masą. UWAGA Uszkodzenie przekształtnika spowodowane niepoprawnym odłączeniem zasilania Niepoprawne odłączenie przewodów może spowodować uszkodzenie przekształtnika. Nie rozłączać przewodów silnikowych kiedy przekształtnik pracuje i płynie przez nie prąd. OSTRZEŻENIE Zagrożenie życia spowodowane pożarem lub porażeniem elektrycznym po rozwarciu urządzenia ochronnego Rozwarcie urządzenia ochronnego może wskazywać na wystąpienie przebicia. W tym przypadku istnieje ryzyko pożaru oraz porażenia prądem elektrycznym. Aby zmniejszyć ryzyko pożaru lub porażenia należy zbadać elementy przewodzące oraz inne części urządzenia. W przypadku przepalenia elementu przewodzącego zabezpieczenia prądowego należy wymienić całe zabezpieczenie. 6 05/2016

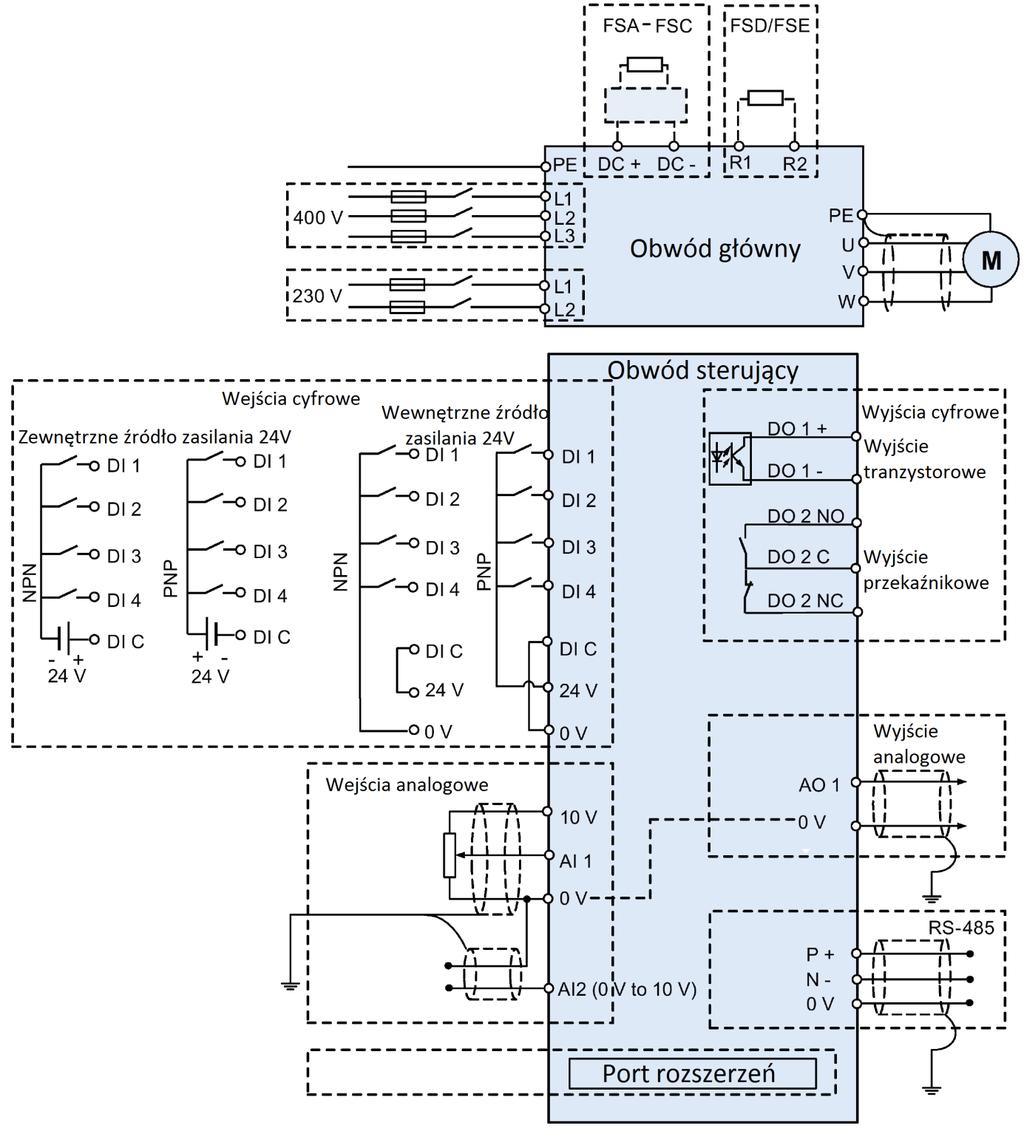

7 Diagram połączeń Wskazówka Rezystancja potencjometru dla każdego z wejść analogowych musi być 4.7 kω. 05/2016 7

8 Zalecane typy bezpieczników Urządzenie to nadaje się do stosowania w układzie zasilania do A (RMS) symetrycznie, dla maksymalnego napięcia znamionowego +10% przy zabezpieczeniu odpowiednim bezpiecznikiem standardowym. Rozmiar obudowy 400 V A B Moc znamionowa przekształtnika (kw) Zalecane typy bezpieczników Zgodny z CE (Siemens) Zgodny z UL Rozmiar Moc obudowy znamionowa przekształtnika (kw) Zalecane typy bezpieczników Zgodny z CE (Siemens) Zgodny z UL 0,37 do 1,1 3NA3801 (6 A) 230 0,12 do 0,55 3NA3803 (10 A) 15 A 600 V AC, 15 A 600 V AC, V A 1,5 3NA3803 (10 A) 0,75 3NA3805 (16 A) klasa J klasa J 2,2 3NA3805 (16 A) 1,1 3NA3807 (20 A) 30 A 600 V AC, B 3,0 3NA3805 (16 A) 20 A 600 V AC, 1,5 3NA3812 (32 A) klasa J 4,0 3NA3807 (20 A) klasa J 2,2 3NA3814 (35 A) C 5,5 D E 7,5 do 15 3NA3812 (32 A) 30 A 600 V AC, klasa J 60 A 600 V AC, 3NA3822 (63 A) klasa J NA3022 (63 A) 22 3NA3024 (80 A) 70 A 600 VAC, klasa J 80 A 600 VAC, klasa J C 3,0 3NA3820 (50 A) 50 A 600 V AC, klasa J Zalecane typy wyłączników silnikowych Rozmiar obudowy Moc przekształtnika (kw) Wyłączniki silnikowe typu E dla przekształtników (dla wariantów 400V FSA do FSC oraz wszystkich wariantów 230V) Wyłączniki (dla wariantów 400V FSD oraz FSE) 1) Numer zamówieniowy (Siemens) Napięcie (U) Prąd (A) Moc (hp) 400V A RV CA do RV DA do RV EA do RV FA do RV HA do RV JA do B 3.0 3RV KA do RV AA do C 5.5 3RV BA do D 7.5 3VL KM30-0AA VL KM30-0AA VL KM30-0AA E VL KM30-0AA VL KM30-0AA V A RV CA10 230/ do RV DA10 230/ do RV EA10 230/ do RV FA10 230/ do RV HA10 230/ do B 1.1 3RV JA10 230/ do RV KA10 230/ do C 2.2 3RV AA10 230/ do RV BA10 230/ do ) Powyższe typy wyłączników zostały podane w zgodzie ze standardami CE oraz UL/cUL. 8 05/2016

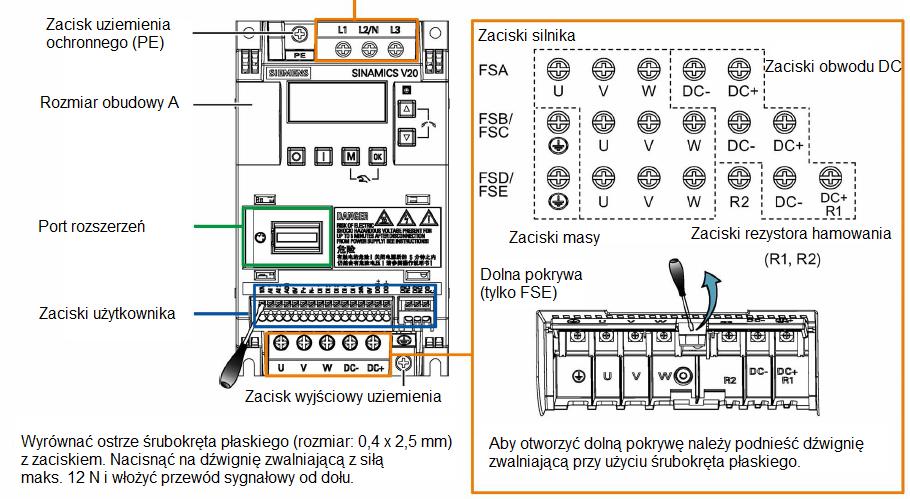

9 Opis połączeń Wskazówka Aby odłączyć wbudowany filtr EMC w wersji FSE można użyć śrubokręta płaskiego lub śrubokręta z końcówką Pozidriv do odkręcenia śruby EMC. UWAGA Uszkodzenie zacisków zasilania sieciowego Zasilanie sieciowe musi zostać doprowadzone do zacisków przekształtnika o rozmiarze A i B przewodami typu linka lub kablami wyposażonymi w końcówki widełkowe poświadczone na zgodność z normą UL. 05/2016 9

10 Zalecane przekroje kabli i momenty dokręcania śrub Rozmiar obudowy Znamionowa moc wyjściowa Zaciski zasilania i przewodu PE Przekrój kabla Moment dokręcenia śruby (tolerancja ± 10%) Zaciski silnika / prądu stałego / rezystora hamowania / wyjścia uziemienia Przekrój kabla Moment dokręcenia śruby (tolerancja ± 10%) 400 V A 0,37-0,75 kw 1,0 mm2 1,0 Nm 1,0 mm2 1,0 Nm 1,1-2,2 kw 1,5 mm2 1,5 mm2 B 3,0-4,0 kw 2,5 mm2 6,0 mm2 1,5 Nm C 5,5 kw 4,0 mm2 2,4 Nm 8,5 mm2 2,4 Nm D 7,5 kw 6,0 mm2 6,0 mm2 E 230 V kw 10 mm2 10 mm kw (HO) 10 mm2 6 mm2 22 kw (LO) 16 mm2 10 mm2 22 kw (HO) 16 mm2 10 mm2 30 kw (LO) 25 mm2 10 mm2 A 0,12-0,25 kw 1,5 mm2 1,0 Nm 1,0 mm2 1,0 Nm 0,37-0,55 kw 2,5 mm2 0,75 kw 4,0 mm2 B 1,1-1,5 kw 6,0 mm2 * 2,5 mm2 1,5 Nm C 2,2-3,0 kw 10 mm2 2,4 Nm 4,0 mm2 2,4 Nm * W przypadku zastosowania odpowiedniej widełkowej końcówki poświadczonej na zgodność z normą UL/cUL Maksymalna długości przewodów silnikowych Wersja Maksymalna długość przewodu przekształtnika Bez dławika wyjściowego lub zewnętrznego filtra Z dławikiem wyjściowym EMC 400 V Nieekranowany Ekranowany Zgodny z dyrektywą w Nieekranowany Ekranowany sprawie kompatybilności elektromagnetycznej (RE/CE C3) 2) Z zewnętrznym filtrem EMC 1) Zgodny z dyrektywą w sprawie kompatybilności elektromagnetycznej (RE/CE C2) 2) FSA 50 m 25 m 10 m 150 m 150 m 25 m FSB - FSD 50 m 25 m 25 m 150 m 150 m 25 m FSE 100 m 50 m 50 m 300 m 200 m 25 m 230 V Nieekranowany Ekranowany Zgodny z dyrektywą w Nieekranowany Ekranowany sprawie kompatybilności elektromagnetycznej (RE/CE C2) 2) FSA 50 m 25 m 10 m 200 m 200 m 5 m FSB - FSC 50 m 25 m 25 m 200 m 200 m 5 m 1) Zgodnie ze specyfikacją z punktu B.1.8 Zgodny z dyrektywą w sprawie kompatybilności elektromagnetycznej (RE/CE C2) 3) 2) Tylko wersje z filtrem Kod RE/CE C3 oznacza kompatybilność elektromagnetyczną zgodnie z normą EN , kategoria C3 emisje wypromieniowywane i przewodzone; Kod RE/CE C2 oznacza kompatybilność elektromagnetyczną zgodnie z normą EN , kategoria C2 emisje wypromieniowywane i przewodzone. 3) Tylko wersje bez filtra 10 05/2016

11 Dopuszczalne przekroje przewodów doprowadzanych do zacisków wejść/wyjść Typ przewodu Dopuszczalny przekrój przewodu Przewód typu drut lub linkowa 0,5-1,5 mm 2 Tulejka zaciskowa z częścią izolacyjną 0,25 mm Specyfikacja techniczna Parametry sieci zasilającej Napięcie sieci Przekształtniki trójfazowe 400V AC 380 V do 480 V AC (tolerancja: -15 % do +10 %) 47 Hz do 63 Hz) Zmniejszenie prądu występuje przy napięciu wejściowym większym niż 400 V lub częstotliwości impulsowania większej niż 4 khz. * EN Kategoria III TN, TT, IT **, TT linia uziemiona Przekształtniki jednofazowe 230V AC 200 V do 240 V AC (tolerancja: -10 % do +10 %) 47 Hz do 63 Hz) Zmniejszenie prądu występuje przy napięciu wejściowym większym niż 230 V lub częstotliwości impulsowania większej niż 8kHz. * Kategoria przepięć Dopuszczalne układy TN, TT sieci zasilającej Środowisko zasilania Drugie środowisko (sieci zasilające gospodarstwa domowe) * Prąd przeciążenia Moc znamionowa: 0.12 kw do 15 kw 150 % prądu znamionowego przez 60 sekund Moc znamionowa 18.5 kw (HO) / 22 kw (LO) Moc znamionowa 22 kw (LO) / 30 kw (LO) 110 % prądu znamionowego przez 60 sekund Czynniki środowiskowe Temperatura pracy -10 C do 40 C) bez ograniczenia 40 C do 60 C: z ograniczeniem (Zgodność z UL/cUL: 40 C do 50 C : z ograniczeniem) * Temperatura - 40 C do + 70 C składowania Stopień ochrony IP 20 Względna wilgotność 95% (kondensacja niedopuszczalna) powietrza Wstrząsy i wibracje Długoterminowe przechowywanie w opakowaniu transportowym zgodnie z EN Klasa 1M2 Transport w opakowaniu transportowym zgodnie z EN Klasa 2M3 Wibracje podczas pracy zgodnie z EN Class 3M2 Wysokość instalacji do 4000 m n.p.m m do 4000 m: ograniczenie prądu wyjściowego * 2000 m do 4000 m: ograniczenie napięcia zasilania * Klasy środowiskowe Klasa zanieczyszczenia: 2 Klasa cząsteczek stałych: 3S2 Klasa gazów: 3C2 (SO2, H2S) Klasa klimatu: 3K3 * Więcej informacji na ten temat znajduje się w Instrukcji Obsługi przekształtnika SINAMICS V20. ** Przekształtników z wbudowanymi albo zewnętrznymi filtrami nie wolno stosować w sieciach izolowanych (IT). Aby móc używać FSE w sieci izolowanej IT, należy upewnić się, że śruba filtra EMC została usunięta. 05/

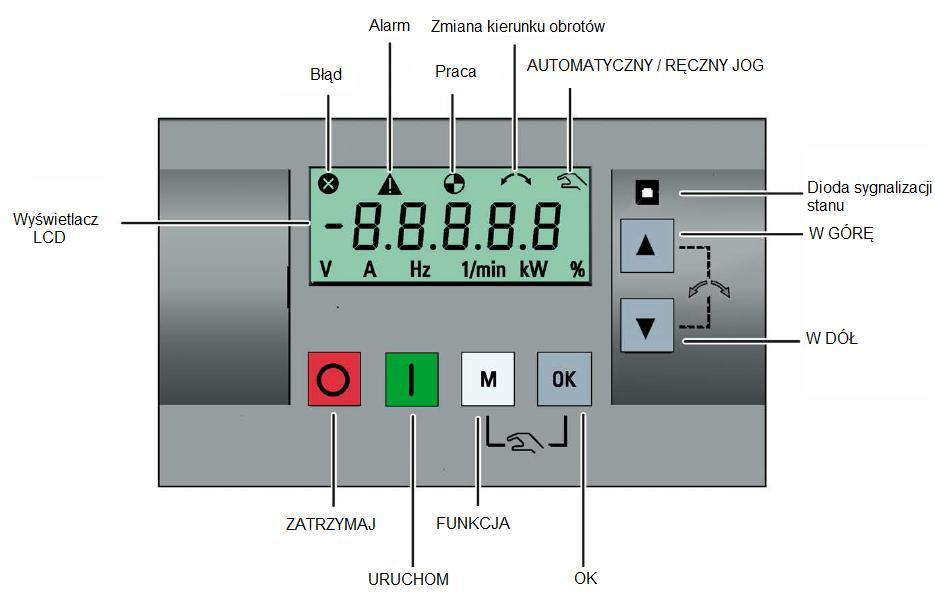

12 3. Uruchamianie Więcej informacji na temat parametrów, błędów i alarmów znajduje się w dodatku angielsko lub chińskojęzycznej wersji tego dokumentu Wbudowany panel obsługi (BOP) Funkcje przycisków Wyłączenie przekształtnika Jednokrotne naciśnięcie Reakcja na wyłączenie OFF1 w trybie RĘCZNYM (HAND) Dwukrotne naciśnięcie (< 2 s) Reakcja na zatrzymanie WYŁ2: przekształtnik zezwala, aby silnik zatrzymał się lub długie naciśnięcie ( > 3s) wybiegiem, bez użycia rampy hamowania. Włącza przekształtnik w trybie ręcznym lub JOG. Przycisk wielofunkcyjny Krótkie naciśnięcie (< 2 s) Długie naciśnięcie (> 2 s) Wyświetlenie menu ustawień parametrów lub przejście do następnego ekranu. Restart edytowania cyfra po cyfrze w wybranym elemencie Podwójne wciśnięcie, podczas edytowania cyfra po cyfrze, powoduje odrzucenie zmian i powrót do poprzedniego ekranu bez zmiany edytowanej pozycji. Powrót do ekranu z kodem błędu Powrót do ekranu stanu. Wejście do menu ustawień. Krótkie naciśnięcie (< 2 s) Przejście pomiędzy wartościami stanu. Przejście do trybu edytowania wartości lub wybranie następnej cyfry. Czyszczenie błędów. Powrót do ekranu z kodem błędu 12 05/2016

13 Długie naciśnięcie (> 2 s) Szybki wybór numeru parametru lub edycja wartości. Przejście do informacji o błędach Wcisnąć, aby przełączać pomiędzy trybami RĘCZNYM (symbol ręki) / JOG (migający symbol ręki) / AUTO (brak symbolu) Uwaga: Tryb JOG dostępny jest tylko wówczas, gdy silnik jest zatrzymany Podczas nawigowania w menu przycisk ten służy do przewijania ekranów w górę. Podczas edycji wartości parametru przycisk ten zwiększa wyświetlaną wartość. Jeśli przekształtnik pracuje, przycisk ten zwiększa prędkość. Długie naciśnięcie przycisku (> 2 s) skutkuje szybkim przewijaniem numerów parametrów, indeksów lub wartości w górę. Podczas nawigowania w menu przycisk ten służy do przewijania ekranów w dół. Podczas edycji wartości parametru przycisk ten zmniejsza wyświetlaną wartość. Jeśli przekształtnik pracuje, przycisk ten zmniejsza prędkość. Długie naciśnięcie przycisku (> 2 s) skutkuje szybkim przewijaniem numerów parametrów, indeksów lub wartości w dół. Zmiana kierunku obrotów silnika. Jednoczesne naciśnięcie tych dwóch przycisków powoduje zmianę kierunku obrotów silnika. Ponowne naciśnięcie tych dwóch przycisków powoduje kolejną zmianę kierunku obrotów silnika. Wyświetlana ikona odwrócenia wskazuje, że prędkość wyjściowa jest przeciwna do wartości zadanej. Wskazówka Jeśli nie określono inaczej, opisy powyższych przycisków odnoszą się do krótkich naciśnięć (< 2 s) 05/

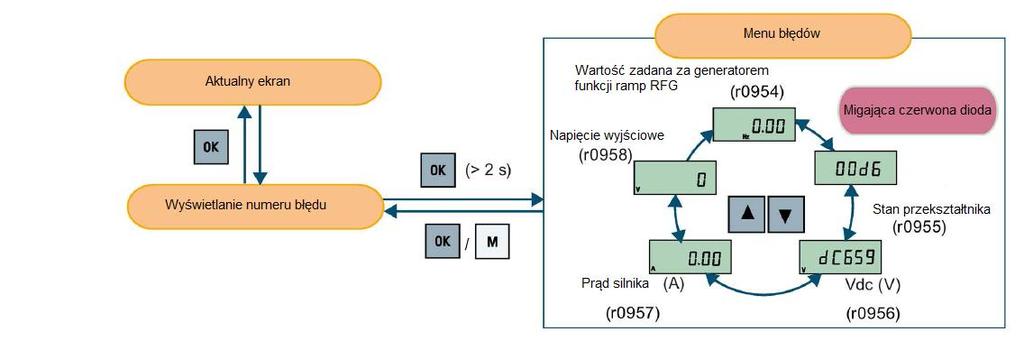

14 Ikony stanu przekształtnika W przekształtniku występuje co najmniej jeden błąd. W przekształtniku występuje co najmniej jeden alarm. (pulsuje): Przekształtnik pracuje (prędkość silnika może być zerowa). Przekształtnik może zostać nieoczekiwanie włączony (np. w trybie ochrony przed zamarzaniem). Wał silnika obraca się w przeciwnym kierunku. : Przekształtnik znajduje się w trybie RĘCZNYM. (pulsuje): Przekształtnik znajduje się w trybie JOG. Struktura menu przekształtnika 14 05/2016

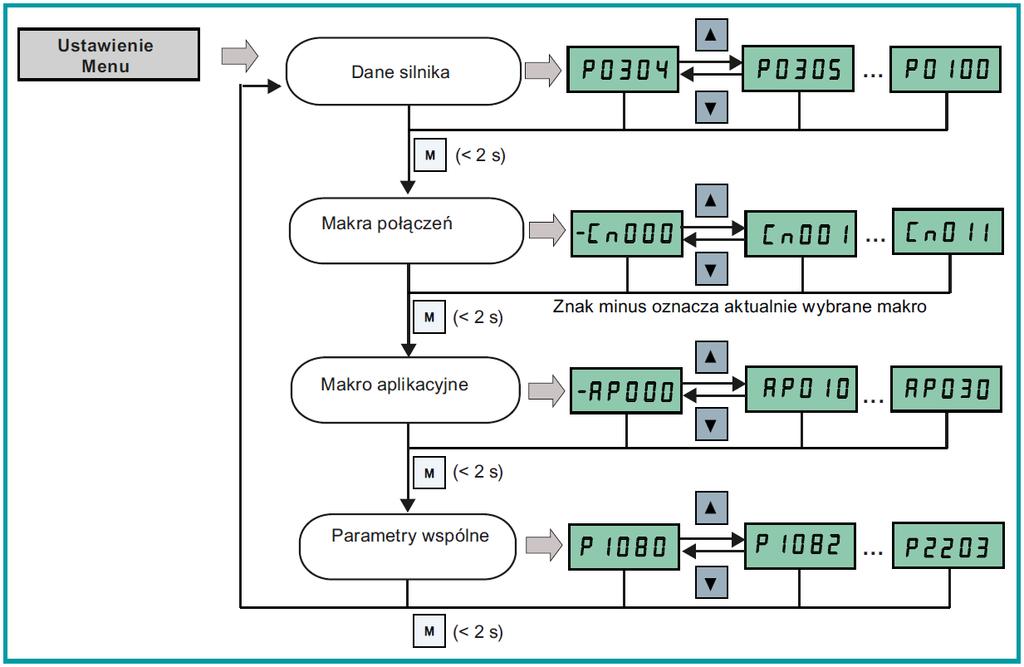

15 Edycja parametrów cyfra po cyfrze Przykład: zmiana numerów parametrów 3.2. Szybkie uruchomienie Włączenie zasilania i przywrócenie ustawień fabrycznych Sekwencja operacji 1. Włączyć przekształtnik i zacząć od głównego menu 2. Nacisnąć przez mniej niż 2 s, aby przejść do menu parametrów 3. Wciskając lub,wybrać P0010 i ustawić P0010 = 30, za pomocą. 4. Wciskając wybrać P0970, a następnie ustawić P0970 =1 lub P0970 = 21, za pomocą. Wskazówka Ten rozdział opisuje sposób przeprowadzenia procedury szybkiego uruchomienia wywołanej z menu ustawień. Możliwa jest również parametryzacja przekształtnika poprzez wprowadzenie wybranych parametrów. Dokładny opis parametryzacji znajduje się w Instrukcji Obsługi przekształtnika SINAMICS V20. Struktura menu ustawień 05/

16 Przegląd makr połączeń oraz makr aplikacyjnych Makra połączeń (Strona 16 ) Makra aplikacyjne (Strona 20 ) Cn000 Brak wybranego makra Cn006 Sterowanie z zewnętrznego przycisku Cn001 Cn002 BOP, jako jedyne źródło rozkazów Sterowanie poprzez wejścia (PNP / NPN) Cn007 Cn008 Zewnętrzne przyciski z zadawaniem wart. analog. Regulator PID z analogową wartością odniesienia Cn003 Stałe prędkości obrotowe Cn009 Regulator PID ze stałą wartością odniesienia Cn004 Cn005 Stałe prędkości obrotowe w trybie wyboru binarnego Wejścia analogowe i stała wartość zadana AP000 AP010 AP020 AP021 Ustawienie fabryczne. Proste aplikacje pompowe Proste aplikacje wentylatorowe Aplikacje kompresorowe Cn010 Sterowanie poprzez USS AP030 Aplikacje przenośnikowe Cn Wprowadzanie parametrów silnika Sterowanie poprzez Modbus RTU Parametry Opis Parametry Opis P0100 Wybór częstotliwości 50/60 Hz P0309[0] Sprawność znamionowa silnika [%] P0304[0] Napięcie znamionowe silnika [V] P0310[0] Częstotliwość znamionowa silnika [Hz] P0305[0] Prąd znamionowy silnika [A] P0311[0] Prędkość znamionowa silnika [RPM] P0307[0] Moc znamionowa silnika [kw / hp] P1900 Wybór identyfikacji danych silnika = 0 : Wyłączona = 2 : Identyfikacja parametrów przy zatrzymanym silniku P0308[0] Znamionowy współczynnik mocy silnika (cosφ) Uwaga: " " oznacza parametry, których wartości muszą być wprowadzone zgodnie z danymi z tabliczki znamionowej silnika. Jeśli P0100 = 1 (60 Hz [hp]), P0308[0] jest niewidoczne co oznacza, że parametr ten nie jest istotny dla konfiguracji Ustawienia makr połączeń Funkcjonalność To menu umożliwia wybór jednego ze standardowych makr połączeń. Domyślną wartością jest Cn000, co odpowiada makru 0. Cn001 BOP, jako jedyne źródło rozkazów Cn002 sterowanie poprzez wejścia (PNP / NPN) Sterowanie zewnętrzne - potencjometr Przełączanie RĘCZNE / AUTO pomiędzy sterowanie BOP lub wejściami poprzez wciśnięcie + Zarówno NPN jak PNP mogą być realizowane poprzez te same parametry. Wybór trybu pracy wejścia cyfrowego jest możliwy poprzez przełączenie wspólnego zacisku na 24 V lub 0 V /2016

17 Cn003 stałe prędkości obrotowe Trzy stałe prędkości obrotowe z funkcją ZAŁ / WYŁ Przełączanie RĘCZNE / AUTO pomiędzy sterowanie BOP lub wejściami poprzez wciśnięcie + Przez wybór wielu sygnałów wyboru przynależne stałe wartości zadane dodają się tworząc jedną wartość całkowitą np. FF1 + FF2 + FF3 Cn004 stałe prędkości obrotowe w trybie wyboru binarnego Stała prędkość zadana z rozkazem ON w trybie wyboru binarnego Można ustawić do 16 różnych stałych wartości zadanych (0 Hz, P P1015) przyporządkowanie do odpowiednich źródeł poleceń odbywa się poprzez parametry (P P1023) Cn005 wejście analogowe i stała wartość zadana Wejście analogowe traktowane jest jako dodatkowa wartość zadana. Podając stan wysoki na DI2 i DI3 przynależne stałe wartości zadane dodają się tworząc jedną wartość całkowitą, np. FF1 + FF2 Cn006 sterowanie z zewnętrznego przycisku Źródłem rozkazów są sygnały impulsowe. 05/

18 Cn007 zewnętrzne przyciski z zadawaniem wartości analogowej Źródłem rozkazów są sygnały impulsowe. Cn008 regulator PID z analogową wartością odniesienia Jeżeli jest wymagana ujemna wartość zadana regulatora PID, należy zmienić połączenia sygnałów wartości zadanej i sprzężenia zwrotnego. Cn009 Regulator PID ze stałą wartością odniesienia Cn010 sterowanie poprzez USS Cn011 sterowanie poprzez MODBUS RTU 18 05/2016

19 Parametry dla poszczególnych makr połączeń Opis Domyślne wartości makra połączeń (Cn...) P0700[0] Wybór źródła rozkazów P0701[0] Funkcja wejścia cyfrowego P0702[0] Funkcja wejścia cyfrowego P0703[0] Funkcja wejścia cyfrowego P0704[0] Funkcja wejścia cyfrowego P0727[0] Sterowanie dwu- lub trójprzewodowe P0731[0] BI: Funkcja wyjścia cyfrowego P0732[0] BI: Funkcja wyjścia cyfrowego P0756[1] Typ wejścia analogowego P0771[0] CI: Wyjście analogowe P0810[0] BI: CDS bit 0 (Ręczne/Auto) P0840[0] BI: ZAŁ / WYŁ P1000[0] Wybór częstotliwości P1001[0] Stała wartość częstotliwości P1002[0] Stała wartość częstotliwości P1003[0] Stała wartość częstotliwości P1016[0] Tryb stałej częstotliwości P1020[0] BI: Wybór stałej wartości częstotliwości P1021[0] bit BI: 0 Wybór stałej wartości częstotliwości P1022[0] bit BI: 1 Wybór stałej wartości częstotliwości P1023[0] bit BI: 2 Wybór stałej wartości częstotliwości P1040[0] bit Wartość 3 zadana MOP P1047[0] Czas rampy przyspieszania funkcji P1048[0] MOP Czas rampy hamowania funkcji MOP P1074[0] BI: Wyłącz dodatkową wartość zadaną P2010[0] Szybkość transmisji USS / MODBUS P2011[0] Adres USS P2012[0] Długość PZD telegramu USS P2013[0] Długość PKW telegramu USS P2014[0] Czas przerwy telegramu USS / P2021[0] MODBUS Adres MODBUS P2022[0] MODBUS czas odpowiedzi P2023[0] Wybór protokołu interfejsu RS P2200[0] Zwolnienie regulatora PID P2216[0] Tryb stałej wartości zadanej PID P2220[0] BI: Wybór stałej wartości zadanej PID P2221[0] bit BI: 0 Wybór stałej wartości zadanej PID P2222[0] BI: bit Wybór 1 stałej wartości zadanej PID bit P2253[0] 2 CI: Wartość zadana PID P2264[0] CI: Wartość rzeczywista PID /

20 Ustawienia makr aplikacyjnych Funkcjonalność Menu definiuje popularne rozwiązania aplikacyjne. Każde z makr aplikacji zawiera zestaw ustawień parametrów dla konkretnych rozwiązań aplikacyjnych. Po wybraniu makra aplikacji, odpowiednie ustawienia są wprowadzane do przekształtnika w celu uproszczenia procesu rozruchu. Parametry dla poszczególnych makr aplikacyjnych Parametry Opis P1080[0] Częstotliwość minimalna Ustawienia fabryczne Ustawienia domyślne dla makra aplikacji AP010 AP020 AP021 AP030 Uwagi Wartość nie jest przekraczana w dół podczas pracy. P1300[0] Tryb sterowania =7: Charakterystyka kwadratowa U/f =0: Charakterystyka liniowa U/f =1: U/f z FCC P1110[0] BI: Blokada Blokada zmiany kierunku obrotów ujemnej wartości zadanej P1200[0] Lotny start Lotny start umożliwia załączenie przekształtnika przy obracającym się wale silnika. Częstotliwość wyjściowa przekształtnika zmienia się przy tym tak długo, aż zostanie znaleziona aktualna prędkość obrotowa/prędkość silnika. Następnie silnik przyspiesza do wartości zadanej przy użyciu ustawienia generatora P1210[0] P1120[0] Automatyczny ponowny rozruch Czas przyspieszania funkcji ramp Kwitowanie błędu przy włączeniu zasilania Czas przyspieszania od zera do maksymalnej częstotliwości P1121[0] Czas hamowania Czas hamowania od maksymalnej częstotliwości do zera P1312[0] P1311[0] P1310[0] Forsowanie napięcia przy starcie Forsowanie napięcia przy przyspieszaniu Ciągłe forsowanie napięcia Ustawienie dodatkowego forsowania napięcia przy rozruchu, jednak tylko dla pierwszego procesu przyspieszania Forsowanie napięcia skuteczne jedynie podczas przyspieszania lub hamowania Forsowanie napięcia w całym przedziale częstotliwości 20 05/2016

21 Ustawienia parametrów ogólnych Parametry Opis Parametry Opis P1080[0] Częstotliwość minimalna P1001[0] Stała wartość częstotliwości 1 P1082[0] Częstotliwość maksymalna P1002[0] Stała wartość częstotliwości 2 P1120[0] Czas przyspieszania P1003[0] Stała wartość częstotliwości 3 P1121[0] Czas hamowania P2201[0] Stała wartość zadana PID 1 P1058[0] Częstotliwość JOG P2202[0] Stała wartość zadana PID 2 P1060[0] Czas przyspieszania JOG P2203[0] Stała wartość zadana PID Przywracanie domyślnych ustawień Parametry Funkcja Ustawienie P0003 Poziom dostępu = 1 (standardowy: dostęp do najczęściej używanych parametrów) P0010 P0970 Filtr parametrów uruchamiania = 30 (wartość domyślna) Przywracanie ustawień fabrycznych = 1: reset parametrów do domyślnych ustawień użytkownika lub przywrócenie ustawień fabrycznych (przywrócenie domyślnych ustawień użytkownika) = 21: reset parametrów do ustawień fabrycznych, usunięcie ustawień użytkownika (przywrócenie ustawień fabrycznych) Po zmianie parametru P0970, przekształtnik wyświetli " ", a następnie "P0970" Parametry P0970 oraz P0010 są automatycznie przywracane do ustawień pierwotnych (wartość 0). 4. Informacje o pomocy technicznej Kraj Infolinia Polska Niemcy +49 (0) Włochy +39 (02) Brazylia Indie Korea Turcja +90 (216) USA Chiny Francja Więcej informacji na stronie: 05/

22 A. Parametry, błędy i alarmy A.1. Lista parametrów Parametry Opis Zakres Ustawienia Poziom fabryczne dostępu r0002 Stan przekształtnika P0003 Poziom dostępu Filtr parametrów (określa ograniczony zestaw parametrów, do których użytkownik ma dostęp. Przykład użycia patrz P Standardowy (umożliwia dostęp do najczęściej używanych parametrów) 2 Rozszerzony (umożliwia dostęp do większej liczby parametrów 3 Ekspert (tylko dla doświadczonych użytkowników) 4 Serwisowy (tylko do autoryzowanego personelu serwisu chroniony hasłem) P0004 Filtr parametrów Wszystkie parametry 12 Właściwości napędu 2 Przekształtnik 13 Regulacja silnika 3 Silnik 19 Identyfikacja parametrów silnika 5 Aplikacja technologiczna / jednostki 20 Komunikacja 7 Rozkazy, wejścia/wyjścia binarne 21 Błędy / alarmy / monitoring 8 Wejścia / wyjścia analogowe 22 Regulator technologiczny 10 Kanał wartości zadanej / ZR P0010 Filtr parametrów uruchamiania Gotowość 29 Ładowanie parametrów 1 Szybkie uruchomienie 30 Przywracanie ustawień fabrycznych 2 Przekształtnik r0018 Wersja oprogramowania r0021 CO: Wygł. częstotliwość rzeczywista [Hz] r0025 CO: Wygładzone napięcie wyjściowe [V] r0026[0] CO: Wygł. napięcie obwodu pośredniego [V] r0027 CO: Wygładzony prąd wyjściowy [A] r0031 CO: Wygładzony moment [Nm] r0032 CO: Wygładzona moc czynna r0035[0...2] CO: Temperatura silnika [ C] r0039 CO: Licznik zużycia energii [kwh] P0040 Kasowanie licznika energii Brak kasowania 1 r0039: kasowanie do 0 P0042[0...1] Skalowanie energooszczędność Index: [0] Współczynnik dla kwh do przeliczania walut [1] Współczynnik dla kwh do przeliczenia CO2 r0043[0...2] Zaoszczędzona energia [kwh] r0050 CO / BO: Aktywny zestaw danych rozkazowych r0051[0...1] CO: Aktywny zestaw danych napędowych r CO / BO: Słowo stanu r CO / BO: Słowo stanu /2016

23 Parametry Opis Zakres Ustawienia fabryczne P0100 Europa / Ameryka Pn Europa [kw], Częstotliwość standardowa 50 Hz 1 Ameryka Pn. [hp], Częstotliwość standardowa 60 Hz 2 Ameryka Pn. [kw], Częstotliwość standardowa 60 Hz r0206 Moc znamionowa przekształtnika kw/hp r0207[0...2] Prąd znamionowy przekształtnika [A] r0208 Napięcie znamionowe przekształtnika [V] r0209 Prąd maksymalny przekształtnika [A] P0304[0...2] Napięcie znamionowe silnika [V] P0305[0...2] Prąd znamionowy silnika [A] P0307[0...2] Moc znamionowa silnika P0308[0...2] Znamionowy współczynnik mocy silnika cosφ P0309[0...2] Sprawność znamionowa silnika [%] P0310[0...2] Częstotliwość znamionowa silnika [Hz] P0311[0...2] Prędkość znamionowa silnika [RPM] P0335[0...2] Chłodzenie silnika Chłodzenie własne: Wentylator osadzony na wale silnika (IC410 lub IC411) 1 Chłodzenie obce: Wentylator napędzany oddzielnie (IC416) 2 Chłodzenie własne i wentylator wewnętrzny 3 Chłodzenie obce i wentylator wewnętrzny P0340[0...2] Obliczenie parametrów silnika Brak obliczenia 3 Obliczenie danych sterowania U/f 1 Kompletna parametryzacja 4 Obliczenie nastaw regulatorów 2 Obliczenie danych schematu zastępczego P0507 Makro aplikacyjne r0512 CO: Przefiltrowana, przeskalowana częstotliwość P0604[0...2] Próg alarmowy przegrzania silnika [ C] P0640[0...2] Współczynnik przeciążalności silnika [%] P0700[0...2] Wybór źródła rozkazów Wstępne ustawienie fabryczne 2 Zaciski 1 Panel operatorski (przyciski) 5 RS485 USS / MBUS P0701[0...2] Funkcja wejścia cyfrowego Wejście binarne zablokowane 16 Wybór stałej częstotliwości bit1 1 ZAŁ / WYŁ1 17 Wybór stałej częstotliwości bit2 2 ZAŁ+zmiana kierunku obrotów / WYŁ1 18 Wybór stałej częstotliwości bit3 3 WYŁ2 - Wybieg aż do zatrzymania 22 Szybkie zatrzymanie Źródło 1 4 WYŁ3 - Szybkie zatrzymanie 23 Szybkie zatrzymanie Źródło 2 9 Kwitowanie błędu 24 Zniesienie szybkiego zatrzymania 10 JOG w prawo 25 Zwolnienie hamowania DC 11 JOG w lewo 27 Zwolnienie regulatora PID 12 Zmiana kierunku obrotów 29 Błąd zewnętrzny 13 MOP wyżej (zwiększanie częstotliwości) 33 Wyłącz dodatkową wartość zadaną 14 MOP niżej (zmniejszanie częstotliwości) 99 Zwolnienie parametryzacji BICO 15 Wybór stałej częstotliwości bit0 P0702[0...2] Funkcja wejścia cyfrowego Poziom dostępu 05/

24 Parametry Opis Zakres Ustawienia fabryczne Poziom dostępu P0703[0...2] Funkcja wejścia cyfrowego P0704[0...2] Funkcja wejścia cyfrowego P0712 [0...2] Wejście analogowe / cyfrowe P0713[0...2] Wejście analogowe / cyfrowe P0717 Makra połączeń r CO / BO: Stan wejść cyfrowych P0727[0...2] Sterowanie dwu- lub trójprzewodowe Siemens (start / kierunek) 2 Sterowanie trójprzewodowe (lewo / prawo) 1 Sterowanie dwuprzewodowe (lewo / prawo) 3 Sterowanie trójprzewodowe (start / kierunek) P0731[0...2] BI: Funkcja wyjścia cyfrowego P0732[0...2] BI: Funkcja wyjścia cyfrowego r0752[0...1] Wartość na wejściu analogowym [V] lub [ma] r0754[0...1] Wartość na wej. analogowym po skalowaniu [%] r0755[0...1] CO: Wartość wej. analogowego po skal. [4000h] P0756[0...1] Typ wejścia analogowego Unipolarne wejście napięciowe ( 0 do +10 V ) 1 Unipolarne wejście napięciowe z kontrolą (0 do 10V ) 2 Unipolarne wejście prądowe (0 do 20 ma) 3 Unipolarne wejście prądowe z kontrolą (0 do 20 ma) 4 Bipolarne wejście napięciowe ( -10 do +10 V ) P0757[0...1] Wartość x1 skalowania wejścia analogowego P0758[0...1] Wartość y1 skalowania wejścia analogowego [%] P0759[0...1] Wartość x2 skalowania wejścia analogowego P0760[0...1] Wartość y2 skalowania wejścia analogowego P0761[0...1] Szerokość strefy martwej wejścia analogowego P0771[0] CI: Wyjście analogowe - 21[0] 2 P0773[0] Czas wygładzania wyjścia analogowego [ms] r0774[0] Wartość wyjścia analogowego [V] lub [ma] P0775[0] Dopuszczenie wartości absolutnej P0777[0] Wartość x1 skalowania wyjścia analogowego [%] P0778[0] Wartość y1 skalowania wyjścia analogowego P0779[0] Wartość x2 skalowania wyjścia analogowego [%] P0780[0] Wartość y2 skalowania wyjścia analogowego P0781[0] Szerokość strefy martwej wyjścia analogowego r CO / BO: Stan wyjścia analogowego P0809[0...2] Kopiowanie zestawu danych rozkazowych 0-2 [0] 0 [1] 1 [2] 0 2 Index: [0] Kopiowanie ZDR z (skąd) Kopiowanie ZDR do (dokąd) Rozpoczęcie kopiowania P0810 BI: Wybór ZDR - Bit0 (lokalne/zdalne) P0811 BI: Wybór zestawu danych rozkazowych (ZDR) - Bit P0819[0...2] Kopiowanie zestawu danych napędowych 0-2 [0] 0 [1] 1 [2] 0 2 Index: [0] Kopiowanie ZDN z (skąd) 24 05/2016

25 Parametry Opis Zakres Ustawienia fabryczne Kopiowanie ZDN do (dokąd) Rozpoczęcie kopiowania P0927 Wybór źródła zmiany parametrów bin 2 r0947[0...63] CO: Ostatni komunikat błędu P0970 Przywracanie ustawień fabrycznych Zablokowane 1 Przywracanie ustawień fabrycznych parametrów 21 Przywracanie ustawień fabrycznych zdefiniowanych parametrów P1000[0...2] Źródło wartości zadanej Brak głównej wartości zadanej 30 Brak głównej wartości zadanej + Częstotliwość stała Poziom dostępu 1 Wartość zadana MOP 31 Wartość zadana MOP + Częstotliwość stała 2 Analogowa wartość zadana 32 Analogowa wartość zadana + Częstotliwość stała 3 Częstotliwość stała 33 Częstotliwość stała + Częstotliwość stała 5 USS przez interfejs RS USS przez interfejs RS485 + Częstotliwość stała 7 Analogowa wartość zadana 2 37 Analogowa wartość zadana 2 + Częstotliwość stała 10 Brak głównej wartości zadanej + Wartość zadana MOP 11 Wartość zadana MOP + Wartość zadana MOP 12 Analogowa wartość zadana + Wartość zadana MOP 50 Brak głównej wartości zadanej + USS przez interfejs RS Wartość zadana MOP + USS przez interfejs RS Analogowa wartość zadana + USS przez interfejs RS Częstotliwość stała + Wartość zadana MOP 53 Częstotliwość stała + USS przez interfejs RS USS przez interfejs RS485 + Wartość zadana MOP 17 Analogowa wartość zadana 2 + Wartość zadana MOP 20 Brak głównej wartości zadanej + Analogowa wartość zadana 21 Wartość zadana MOP + Analogowa wartość zadana 22 Analogowa wartość zadana + Analogowa wartość zadana 23 Częstotliwość stała + Analogowa wartość zadana 25 USS przez interfejs RS485 + Analogowa wartość zadana 27 Analogowa wartość zadana 2 + Analogowa wartość zadana 55 USS przez interfejs RS485 + USS przez interfejs RS Analogowa wartość zadana 2 + USS przez interfejs RS Brak głównej wartości zadanej + Analogowa wartość zadana 2 71 Wartość zadana MOP + Analogowa wartość zadana 2 72 Analogowa wartość zadana + Analogowa wartość zadana 2 73 Częstotliwość stała + Analogowa wartość zadana 2 75 USS przez interfejs RS485 + Analogowa wartość zadana 2 77 Analogowa wartość zadana 2 + Analogowa wartość zadana 2 P1001[0...2] Stała częstotliwość 1 [Hz] P1002[0...2] Stała częstotliwość 2 [Hz] P1003[0...2] Stała częstotliwość 3 [Hz] P1004[0...2] Stała częstotliwość 4 [Hz] P1005[0...2] Stała częstotliwość 5 [Hz] /

26 Parametry Opis Zakres Ustawienia fabryczne P1006[0...2] Stała częstotliwość 6 [Hz] P1007[0...2] Stała częstotliwość 7 [Hz] P1008[0...2] Stała częstotliwość 8 [Hz] P1009[0...2] Stała częstotliwość 9 [Hz] P1010[0...2] Stała częstotliwość 10 [Hz] P1011[0...2] Stała częstotliwość 11 [Hz] P1012[0...2] Stała częstotliwość 12 [Hz] P1013[0...2] Stała częstotliwość 13 [Hz] P1014[0...2] Stała częstotliwość 14 [Hz] P1015[0...2] Stała częstotliwość 15 [Hz] P1016[0...2] Tryb stałej częstotliwości Wybór bezpośredni 2 Wybór kodowany binarnie P1031[0...2] Tryb MOP P1032 Blokuje ujemną wartość funkcji MOP Dozwolona ujemna wartość zadana 1 Blokada przeciwnego kierunku obrotów P1040[0...2] Wartość zadana MOP [Hz] P1047[0...2] Czas rampy przyspieszania MOP [s] P1048[0...2] Czas rampy hamowania MOP [s] r1050 CO: Częstotliwość wyjściowa MOP [Hz] P1058[0...2] Częstotliwość JOG [Hz] P1059[0...2] Częstotliwość JOG w lewo [Hz] P1060[0...2] Czas przyspieszania JOG [s] P1061[0...2] Czas hamowania JOG [s] P1080[0...2] Częstotliwość minimalna [Hz] P1082[0...2] Częstotliwość maksymalna [Hz] P1120[0...2] Czas przyspieszania [s] P1121[0...2] Czas hamowania [s] P1130[0...2] P1131[0...2] Czas zaokrąglania początkowego rampy przyspieszania [s] Czas zaokrąglania końcowego rampy przyspieszania [s] P1132[0...2] Czas zaokrąglania początkowego rampy hamowania [s] P1133[0...2] Czas zaokrąglania końcowego rampy hamowania [s] P1134[0...2] Typ zaokrąglania Ciągłe zaokrąglanie 1 Nieciągłe zaokrąglanie P1135[0...2] Czas szybkiego hamowania WYŁ3 [s] P1200 Lotny start Lotny start jest zablokowany 1 Lotny start jest zawsze aktywny; przeszukiwanie w obu kierunkach 2 Lotny start jest aktywny przy błędzie, WYŁ2; przeszukiwanie w obu kierunkach 3 Lotny start jest aktywny przy błędzie, WYŁ2; przeszukiwanie w obu kierunkach Poziom dostępu 26 05/2016

27 Parametry Opis Zakres Ustawienia fabryczne Poziom dostępu 4 Lotny start jest zawsze aktywny, przeszukiwanie tyko w kierunku wartości zadanej. 5 Lotny start jest aktywny przy błędzie, WYŁ2; przeszukiwanie tyko w kierunku wartości zadanej. 6 Lotny start jest aktywny przy błędzie, WYŁ2; przeszukiwanie tyko w kierunku wartości zadanej. P1210 Automatyczny ponowny rozruch Zablokowane 1 Kwitowanie błędu po załączeniu zasilania, P1211 zablokowany 2 Ponowny rozruch po zaniku zasilania, P1211 zablokowany 3 Ponowny rozruch po spadku napięcia zasilania lub błędzie P1211 zwolniony 4 Ponowny rozruch po spadku napięcia zasilania, P1211 zwolniony 5 Ponowny rozruch po zaniku zasilania i błędzie P1211 zablokowany 6 Ponowny rozruch po spadku/zaniku napięcia zasilania lub błędzie, P1211 zwolniony 7 Ponowny rozruch po spadku/zaniku napięcia zasilania lub błędzie P1211 wygasa P1215 Zwolnienie hamulca trzymającego silnika Hamulec trzymający silnik zablokowany 1 Hamulec trzymający silnik zwolniony P1216 Czas otwierania hamulca trzymającego silnik [s] P1217 Czas zamykania hamulca trzymającego silnik [s] P1227[0...2] Czas detekcji zerowej prędkości [s] P1232[0...2] Prąd hamowania DC [%] P1233[0...2] Czas trwania hamowania DC [s] P1234[0...2] Częstotliwość początkowa hamowania DC P1236[0...2] Prąd hamowania mieszanego DC [%] P1237 Hamowanie oporowe Zablokowane 3 20 % cykl obciążenia 1 5 % cykl obciążenia 4 50 % cykl obciążenia 2 10 % cykl obciążenia % cykl obciążenia P1300[0...2] Tryb sterowania U/f z charakterystyką liniową 5 U/f dla zastosowań tekstylnych 1 U/f z FCC 6 U/f z FCC dla zastosowań tekstylnych 2 U/f z charakterystyką kwadratową 7 U/f z charakterystyką kwadratową eco 3 U/f z charakterystyką programowalną 19 U/f z niezależną wartością zadaną napięcia 4 U/f z charakterystyką liniową eco P1310[0...2] Ciągłe forsowanie napięcia [%] P1311[0...2] Forsowanie napięcia przy przyspieszaniu [%] P1312[0...2] Forsowanie napięcia przy starcie P1335[0...2] Kompensacja poślizgu [%] P1336[0...2] Ograniczenie poślizgu [%] r1348 Współczynnik trybu eco [%] P1800[0...2] Częstotliwość pulsowania [khz] P1820[0...2] Odwrócenie kolejności faz wyjściowych WYŁ 1 ZAŁ P1900 Wybór identyfikacji danych silnika Zablokowane 2 Identyfikacja danych silnika na postoju 05/

28 Parametry Opis Zakres Ustawienia fabryczne r1926 Zident. czas martwy wysterowania IGBT [μs] P2000[0...2] Częstotliwość odniesienia [Hz] P2010[0...1] Szybkość transmisji USS / MODBUS bps bps bps bps bps bps bps Index: [0] RS485 USS / MBUS [1] RS232 USS (zarezerwowane) P2011[0...1] Adres USS P2021 Adres Modbus P2023 Wybór protokołu interfejsu RS Brak 1 USS 2 Modbus Uwaga: Po zmianie parametru P2023 wymagany jest restart przekształtnika. r2110[0...3] CO: Numer alarmu P2157[0...2] Wartość progowa częstotliwości f_2 [Hz] P2158[0...2] Wartość progowa częstotliwości f_2 [ms] P2159[0...2] Wartość progowa częstotliwości f_3 [Hz] P2160[0...2] Czas op. progu częstotliwości f_3 [ms] P2200[0...2] BI: Zwolnienie regulatora PID P2201[0...2] Stała wartość zadana PID 1 [%] P2202[0...2] Stała wartość zadana PID 2 [%] P2203[0...2] Stała wartość zadana PID 3 [%] P2204[0...2] Stała wartość zadana PID 4 [%] P2205[0...2] Stała wartość zadana PID 5 [%] P2206[0...2] Stała wartość zadana PID 6 [%] P2207[0...2] Stała wartość zadana PID 7 [%] P2208[0...2] Stała wartość zadana PID 8 [%] P2209[0...2] Stała wartość zadana PID 9 [%] P2210[0...2] Stała wartość zadana PID 10 [%] P2211[0...2] Stała wartość zadana PID 11 [%] P2212[0...2] Stała wartość zadana PID 12 [%] P2213[0...2] Stała wartość zadana PID 13 [%] P2214[0...2] Stała wartość zadana PID 14 [%] P2215[0...2] Stała wartość zadana PID 15 [%] P2216[0...2] Tryb stałej wartości zadanej PID Wybór bezpośredni 2 Wybór kodowany binarnie r2224 CO: Aktualna stała wartość zadana PID [%] P2231[0...2] Pamięć wartości zadanej PID-MOP P2232 Blokada ujemnej wartości zad. PID-MOP Dozwolona ujemna wartość zadana 1 Blokada przeciwnego kierunku obrotów P2240[0...2] Wartość zadana PID-MOP [%] Poziom dostępu 28 05/2016

29 Parametry Opis Zakres Ustawienia fabryczne Poziom dostępu P2247[0...2] PID-MOP czas rozbiegu [s] P2248[0...2] PID-MOP czas zwalniania [s] r2250 CO: Aktualna wartość zadana MOP-PID [%] P2253[0...2] CI: Wartość zadana PID P2257 Czas przyspieszania dla wartości zadanej PID [s] P2258 Czas hamowania dla wartości zadanej PID [s] r2260 CO: Wartość zadana PID po PID-ZR [%] P2264[0...2] CI: Wartość rzeczywista PID [0] 2 P2265 Stała czasowa filtra wart. rzeczywistej PID [s] r2266 CO: Odfiltrowana wartość rzeczywista PID [%] P2271 Typ czujnika PID Zablokowane 1 Inwersja sygnału wartości rzeczywistej PID r2272 CO: Wyskal. wart. rzeczywista PID [%] r2273 CO: Uchyb regulatora PID P2274 Stała czasowa różniczkowania PID [s] P2280 Wzmocnienie proporcjonalne PID P2285 Czas całkowania PID [s] P2291 Wartość maksymalna wyjścia PID P2292 Wartość minimalna wyjścia PID [%] r2294 CO: Aktualne wyjście PID P2350 Zwolnienie samostrojenia PID Samostrojenie PID dezaktywowane 1 Samostrojenie PID wg metody Zieglera-Nicholsa (ZN) 2 Samostrojenie PID, jak 1 + małe przeregulowanie 3 Samostrojenie PID, jak 2 + małe lub żadne przeregulowanie 4 Samostrojenie PID, tylko PI P2360[0...2] Włączenie zabezpieczenia kawitacyjnego Zablokowane 1 Błąd 2 Alarm P2361[0...2] Wyzwolenie zabezpieczenia kawitacyjnego [%] P2362[0...2] Czas ochrony kawitacyjnej [s] P2365[0...2] Hibernacja zwolnienie / zablokowanie Zablokowane 1 Zwolnione P2940 BI: Zwolnienie funkcji wobble P2945 Częstotliwość sygnału wobble [Hz] P2946 Amplituda sygnału wobble [%] P2947 Krok dekrementacji sygnału wobble P2948 Krok inkrementacji sygnału wobble P2949 Wypełnienie sygnału wobble [%] r2955 CO: Sygnał wyjściowy funkcji wobble [%] r CO / BO: Lista bitów komunikatów P3350[0...2] Podbicie momentu /

30 Parametry Opis Zakres Ustawienia fabryczne 0 Wyzwolenie podbicia momentu 2 Udarowe podbicie momentu Poziom dostępu 1 Zablokowanie podbicia momentu 3 Wyzwolenie trybu odblokowania pompy P3351[0...2] BI: Wyzwolenie podbicia momentu P3352[0...2] Podbicie momentu Wyzwalane podczas pierwszego uruchomienia po podaniu napięcia 1 Wyzwalane przy każdym uruchomieniu 2 Wyzwalane poprzez wejście binarne P3353[0...2] Czas przyspieszania przy podbiciu momentu [s] P3354[0...2] Częstotliwość przy podbiciu momentu [Hz] P3355[0...2] Poziom podbicia momentu [%] P3356[0...2] Czas podbicia momentu [s] P3357[0...2] Poziom udarowego podbicia momentu [%] P3358[0...2] Ilość cykli podbicia udarowego P3359[0...2] Czas impulsu udarowego podbicia momentu [ms] P3360[0...2] Czas przerwy między impulsami udarowego podbicia momentu [ms] P3361[0...2] Częstotliwość przy trybie odblokowania pompy P3362[0...2] Czas wstecznej pracy przy trybie odblokowania pompy [s] P3363[0...2] Wyzwolenie szybkiej rampy przy trybie odblokowania pompy Zablokowanie szybkiej rampy przy trybie odblokowania pompy 1 Wyzwolenie szybkiej rampy przy trybie odblokowania pompy 0 2 P3364[0...2] Ilość cykli w trybie odblokowania pompy r3365 Słowo stanu: podbicie momentu P3852[0...2] BI: Wyzwolenie podgrzewania uzwojeń P3853[0...2] Częstotliwość podgrzewania uzwojeń [Hz] P3854[0...2] Prąd ochrony przed kondensacją wody [%] P3900 Koniec szybkiego uruchamiania Brak szybkiego uruchomienia 1 Zakończenie szybkiego uruchomienia z resetem do ustawień fabrycznych 2 Zakończenie szybkiego uruchomienia 3 Zakończenie szybkiego uruchomienia tylko dla danych silnika P8553 Typ menu Menu bez tekstu 1 Menu z tekstem 30 05/2016
