1 TWOJA POMPA CIEPŁA KATALOG PRODUKTÓW 2017/2

2 JAKOŚĆ BEZ KOMPROMISÓW SPIS TREŚCI strona Pompy ciepła do ciepłej wody LAVO / CUBO 1 Pompy ciepła powietrze-woda KITA 2-3 Pompy ciepła powietrze-woda DUO 4 Pompy ciepła glikol-woda CLASSIC / ELITE / STRONG 5 Pompy ciepła glikol-woda BASIC 6-7 Pompy ciepła glikol-woda COMPACT 8-9 Pompy ciepła glikol-woda HP 10 Akcesoria do pomp ciepła glikol-woda 11 Zasobniki i bufory 12 Pompy ciepła do ogrzewania basenów CLIMEXEL 13 Pompy ciepła do ogrzewania basenów FAIRLAND Klima-konwektory 16 Kotły na pellet VAP / CANTINA 17 WARUNKI SPRZEDAŻY Dostępność urządzeń powinna być zawsze potwierdzona u Producenta/Importera. Zamówienia są przyjmowane osobiście, ustnie lub na piśmie w siedzibie INVERTER Sp. z o.o. Blizne Łaszczyńskiego, Stare Babice przy ulicy Warszawskiej 37 lub za pośrednictwem poczty na adres: zamowienia@fervor.eu Przed złożeniem zamówienia Klient zobowiązany jest do zapoznania się z kartami katalogowymi oraz danymi technicznymi produktów, przedstawionymi w ofercie INVERTER Sp. z o.o., oraz dokonania na własną odpowiedzialność oceny zgodności z założeniami projektu i wymaganiami Klienta. Firma INVERTER Sp. z o.o. nie bierze odpowiedzialności przy tworzeniu ofert za ewentualne niezgodności, nieporozumienia i rozbieżności proponowanych produktów z założeniami projektu lub wymaganiami Klienta. Szczegółowe dane techniczne urządzeń są zamieszczone w kartach technicznych dostępnych w siedzibie firmy lub na Regulamin Sprzedaży firmy INVERTER Sp. z o.o. jest dostępny w siedzibie firmy. Producent/Importer zastrzega sobie prawo do wprowadzania zmian lub modyfikacji, które uzna za niezbędne dla poprawy produktu. Gwarancją objęte są produkty skupione pod marką FERVOR Home Comfort sprzedawane na teren Polski przez firmę INVERTER Sp. z o.o. Warunki gwarancji zgodnie z zapisami kart gwarancyjnych poszczególnych produktów. Producent nie odpowiada za ewentualne błędy w druku. Zespół FERVOR Home Comfort

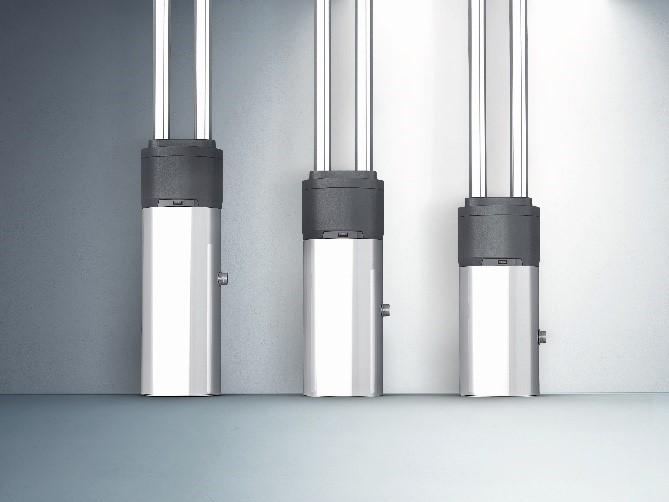

3 POMPY CIEPŁA POWIETRZE-WODA DO C.W.U. FERVOR-HC LAVO stojąca pompa ciepła powietrze-woda do c.w.u. Różne pojemności i możliwości konfiguracji nadają jej uniwersalny charakter. Najwyższe współczynniki COP i klasa energetyczna. Bezpośrednie połączenie z inwerterem PV. Istnieje możliwość zamówienia urządzenia z wyjściem/wejściem powietrza z boku. Wyprodukowano w Europie. Gwarancja 5 lat. LAVO/CUBO Pompy ciepła FERVOR-HC LAVO Kod Nazwa Pojemność Moc Opis Temp. powietrza Klasa Zasilanie IM001 LAVO 200/L STANDARD 200 litrów 1,9kW bez wężownicy -7/+38 A/A+(2017) 230V/50Hz IM002 LAVO 200/LS STANDARD 200 litrów 1,9kW 1 wężownica -7/+38 A/A+(2017) 230V/50Hz IM003 LAVO 260/L STANDARD 260 litrów 1,9kW bez wężownicy -7/+38 A/A+(2017) 230V/50Hz IM004 LAVO 260/LS STANDARD 260 litrów 1,9kW 1 wężownica -7/+38 A/A+(2017) 230V/50Hz IM005 LAVO 260/LSB STANDARD 260 litrów 1,9kW 2 wężownice -7/+38 A/A+(2017) 230V/50Hz IM006 LAVO 260/H STANDARD 260 litrów 2,9kW bez wężownicy -7/+38 A/A+(2017) 230V/50Hz IM007 LAVO 260/HS STANDARD 260 litrów 2,9kW 1 wężownica -7/+38 A/A+(2017) 230V/50Hz IM008 LAVO 260/HSB STANDARD 260 litrów 2,9kW 2 wężownice -7/+38 A/A+(2017) 230V/50Hz maksymalna temperatura wody bez grzałki : Lavo 2.9kW - 62, Lavo 1.9kW - 56 FERVOR-HC CUBO innowacyjna pompa ciepła do c.w.u. Idealnie nadająca się do modernizowanej instalacji. Połączenie z dowolnym zbiornikiem ciepłej wody. Minimalna powierzchnia wymiany ciepła zbiornika: 1m² (wersja L), 1,5m² (wersja XL). Bezpośrednie połączenie z inwerterem PV. Wyprodukowano w Europie. Gwarancja 5 lat. Pompy ciepła FERVOR-HC CUBO Kod Nazwa Opis Temp. powietrza Moc Zasilanie IM009 CUBO L do istniejącego zbiornika -7/+38 1,9kW 230V/50Hz IM010 CUBO XL do istniejącego zbiornika -7/+38 2,9kW 230V/50Hz maksymalna temperatura wody bez grzałki : 56 Str. 1

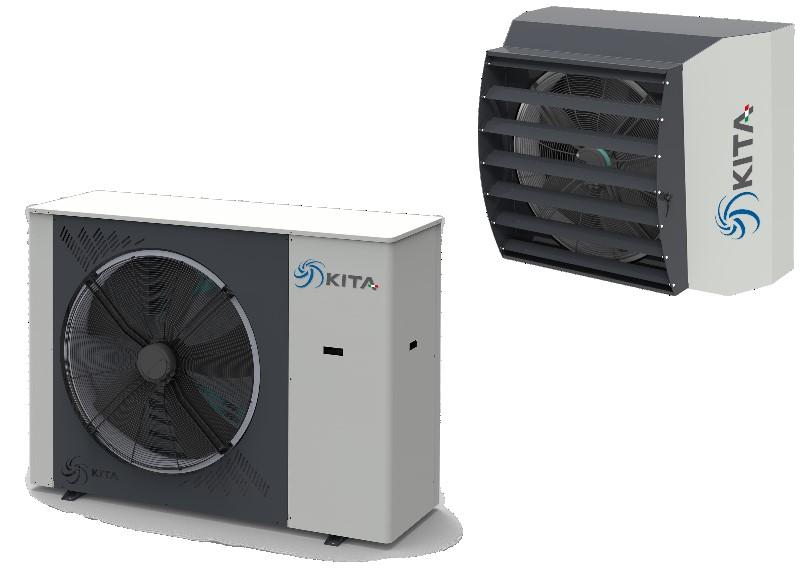

4 POMPY CIEPŁA POWIETRZE-WODA FERVOR-HC KITA L33/L42/L66 KITA L33 modulowana moc 11,39-23,90kW KITA L42 modulowana moc 8,19-29,30kW KITA L66 modulowana moc 12,04-34,43kW Wersja split Wersja monoblock FERVOR-HC KITA L33/KITA L42/KITA L66 (średniotemperaturowe) Seria pomp ciepła Kita L to idealne urządzenia dla rezydencji i większych budynków, zarówno nowych jak i modernizowanych. Modulowana moc grzania/chłodzenia w zakresie %. Możliwość pracy z tradycyjnymi grzejnikami (max.55 C) nawet przy bardzo niskich temperaturach zewnętrznych bez wspomagania grzałką elektryczną. Parownik przygotowany specjalnie dla strefy klimatycznej zimnej. Wyposażone w sprężarki Scroll Inverter E.V.I. z wtryskiem pary przegrzanej (Smart Injection), które zapewniają bardzo efektywną pracę aż do -32 C, pracują na potrzeby ogrzewania, chłodzenia i produkcji ciepłej wody użytkowej. Maksymalna temperatura zasilania 60 C. Wentylator EC. Zabudowana pompa obiegowa i zawór przełączający (zestaw G-ACS). Możliwość łączenia w kaskady do 4 szt. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Najwyższa efektywność SCOP potwierdzona przez WPZ (Szwajcaria) zgodnie z EN14511 i EHPA. FERVOR-HC KITA L66 AIR/AIR to idealne urządzenie dla hal produkcyjnych i magazynów, zarówno nowych jak i modernizowanych. Parownik został zaprojektowany specjalnie dla strefy klimatycznej zimnej. Wyposażone w sprężarki inwerterowe z wtryskiem pary przegrzanej (Smart Injection), pracują na potrzeby ogrzewania i chłodzenia. Wentylator EC. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Wersja AIR/AIR W komplecie jednostka zewnętrzna i wewnętrzna (nagrzewnica), układ połączony czynnikiem chłodniczym. Str. 2

5 POMPY CIEPŁA POWIETRZE-WODA Pompy ciepła dla strefy klimatycznej zimnej FERVOR-HC KITA (monoblock) Kod Nazwa Opis Moc (A2/W55) Moc (A2/W35) Klasa Moc (A35/W7) Zasilanie T001 KITA-L33 INVERTER Smart Injection 23,04kW 23,90kW A++ / A+++ 19,60kW 400V/50Hz T002 KITA-L42 INVERTER Smart Injection 28,77kW 29,30kW A++ / A+++ 22,30kW 400V/50Hz T003 KITA-L66 INVERTER Smart Injection 33,39kW 34,43kW A++ / A+++ 25,30kW 400V/50Hz ogrzewanie ogrzewanie chłodzenie Pompy ciepła dla strefy klimatycznej zimnej FERVOR-HC KITA (split) Kod Nazwa Opis Moc (A2/W55) Moc (A2/W35) Klasa Moc (A35/W7) Zasilanie T004 KITA-L33 split INVERTER Smart Injection 23,04kW 23,90kW A++ / A+++ 19,60kW 400V/50Hz T005 KITA-L42 split INVERTER Smart Injection 28,77kW 29,30kW A++ / A+++ 22,30kW 400V/50Hz T006 KITA-L66 split INVERTER Smart Injection 33,39kW 34,43kW A++ / A+++ 25,30kW 400V/50Hz ogrzewanie ogrzewanie chłodzenie AKCESORIA dodatkowe do serii KITA (zapytaj przed zamówieniem) Kod Nazwa Opis Uwagi T008 G-ACS/S moduł c.w.u. do wersji split 1 1/4 zawiera zaw.3-drog, czujnik i przekaźnik T009 G-ACS moduł c.w.u. do wersji monoblock 1 1/4 zawiera zaw.3-drog, czujnik i przekaźnik T010 G-CAL sterowanie kotłem/grzałką zawiera przekaźnik montowany w fabryce T011 K-AVSPEC /P podstawa antywibracyjna komplet, wys. 200mm T012 K-RISC kabel grzejny odpływu kondensatu podłączany przez termostat zewnętrzny T013 KITA-ENERGY moduł zliczania energii zawiera przepływomierz T014 FLOW-GRID wyciszenie dodatkowe dodatkowe wyciszenie wentylatora T015 KITA SILENCE wyciszenie dodatkowe dodatkowa izolacja akustyczna T022 CABLE SPLIT 10/20/30 komplet kabli łączących jednostkę zew/wew wymagane dla wersji split T023 CABLE MONO 10/20/30 komplet kabli opcjonalnie dla wersji monoblock T024 K-LEGS-L metalowe nóżki w kolorze obudowy zawierają podkładki antywibracyjne T025 K-STF-AIR uchwyty mocujące dla jednostki wewnętrznej KITA AIR KITA HCC obsługa z pomieszczenia, obsługa przez smartfon/tablet/pc (zapytaj przed zamówieniem) Kod Nazwa Opis Uwagi T016 HCC TOUCH 7 dotykowy nastawy i kontrola parametrów T017 HCC TOUCH 4,3 dotykowy nastawy i kontrola parametrów T018 PŁYTA MODBUS do HCC Touch montowana w jedn. zewnętrznej T019 ZESTAW KABLI modbus - T020 RAMKA MONTAŻOWA metalowa montaż w ścianie T021 BOX MONTAŻOWY - montaż na ścianie Pompy ciepła dla strefy klimatycznej zimnej FERVOR-HC KITA AIR (powietrze-powietrze) Kod Nazwa Opis Moc (A2/A20) Moc (A35/A27) Zasilanie T007 KITA L66 AIR/AIR INVERTER Smart Injection 35,0kW 42,0kW 400V/50Hz ogrzewanie chłodzenie Str. 3

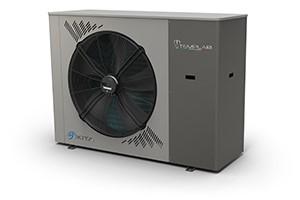

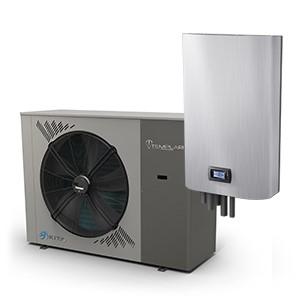

6 POMPY CIEPŁA POWIETRZE-WODA FERVOR-HC DUO V4/12/14T DUO V4/12 modulowana moc 4,69-12,10kW DUO V4/14T modulowana moc 5,50-13,76kW FERVOR-HC DUO V4/12/14T (niskotemperaturowe) Seria pomp ciepła FERVOR-HC DUO to idealne urządzenia dla budynków nowych, wyposażonych w instalację niskotemperaturową (płaszczyznową lub klima-konwektory). Przeznaczone do bezobsługowego ogrzewania ciepłej wody użytkowej i instalacji centralnego ogrzewania/chłodzenia. Technologia inwerterowa pozwala na dokładne dopasowanie mocy do zmiennych warunków atmosferycznych. W jednostce wewnętrznej zabudowana pompa obiegowa, zawór przełączający do c.w.u., naczynie przeponowe, szczytowa grzałka o mocy 3 lub 4,5kW. W komplecie czujnik c.w.u. Minimalna zewnętrzna temperatura pracy -20 C Wyprodukowane w Europie. Gwarancja 5 lat. Wysoka jakość potwierdzona przez Certyfikat EUROVENT. Pompy ciepła FERVOR-HC DUO (split) Kod Nazwa Opis Moc (A7/W35) Klasa Moc (A7/W45) Moc (A35/W7) Zasilanie M001 DUO V4/12/3 Twin Rotary 12,10 A++ 11,30 8,49 230V/50Hz M002 DUO V4/14T/4,5 Twin Rotary 13,76 A++ 13,55 11,46 400V/50Hz ogrzewanie ogrzewanie chłodzenie Str. 4

7 POMPY CIEPŁA GLIKOL-WODA FERVOR-HC CLASSIC / ELITE / STRONG CLASSIC 3-15 modulowana moc 3-14kW ELITE 3-15 modulowana moc 3-14kW STRONG modulowana moc 12-75kW FERVOR-HC CLASSIC Modulowana moc grzania/chłodzenia. Zabudowane: elektroniczne pompy obiegowe, zawór przełączający do c.w.u., naczynia przeponowe i zawory bezpieczeństwa. Regulator obsługuje dwie strefy grzewcze (bezpośrednia plus mieszaczowa). Kod Nazwa Opis Klasa (B0/W35) (B35/W7) (B16/W23) Zasilanie C001 CLASSIC H 3-15 Copeland Inverter A kW V/50Hz C002 CLASSIC HC 3-15 Copeland Inverter A kW 4-16kW 6kW 230V/50Hz - chłodzenie chłodzenie ogrzewanie aktywne pasywne H-ogrzewanie i c.w.u. w zasobniku zewnętrznym, HC-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku zewn. FERVOR-HC ELITE Modulowana moc grzania/chłodzenia. Zasobnik c.w.u. 200l (INOX). Temp. c.w.u. do 85 C Zabudowane: elektroniczne pompy obiegowe, naczynia przeponowe i zawory bezpieczeństwa. Regulator obsługuje dwie strefy grzewcze (bezpośrednia plus mieszaczowa). Kod Nazwa Opis Klasa (B0/W35) (B35/W7) (B16/W23) Zasilanie C003 ELITE H 3-15 Copeland Inverter A kW V/50Hz C004 ELITE HC 3-15 Copeland Inverter A kW 4-16kW 6kW 230V/50Hz - chłodzenie chłodzenie ogrzewanie aktywne pasywne H-ogrzewanie i c.w.u. w zasobniku wewnętrznym, HC-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku wewn. FERVOR-HC STRONG Inwerterowe pompy ciepła średniej mocy. Pełna diagnostyka układu chłodniczego z pozycji regulatora. Integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Kod Nazwa Opis Klasa (B0/W35) (B35/W7) (B16/W23) Zasilanie C005 STRONG H Copeland Inverter A kW V/50Hz C006 STRONG HC Copeland Inverter A kW 14-78kW - 400V/50Hz - chłodzenie chłodzenie ogrzewanie aktywne pasywne H-ogrzewanie i c.w.u. w zasobniku zewnętrznym, HC-ogrzewanie i chłodzenie aktywne plus c.w.u. w zasobniku wewn. Akcesoria do urządzeń FERVOR-HC C/E/S Kod Nazwa Opis C007 ZARZĄDZANIE PRZEZ INTERNET Zarządzanie temperaturami tablet/smartfon C008 WIZUALIZACJA ZEWNĘTRZNA Kontrola wszystkich parametrów C009 STEROWANIE TH-T Zdalne sterowanie pokojowe C/E C010 CZUJNIK NTC C/E/S Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Str. 5

8 POMPY CIEPŁA GLIKOL-WODA ecogeo BASIC ecogeo Basic 3-12 modulowana moc 3-14,3kW ecogeo Basic 5-22 modulowana moc 6-25kW B1-ogrzewanie i c.w.u. w zasobniku zewnętrznym, B2-ogrzewanie, chłodzenie pasywne i c.w.u. w zasobniku zewnętrznym, B3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku zewnętrznym, B4-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku zewnętrznym ECOFOREST ecogeo BASIC Modulowana moc grzania/chłodzenia w zakresie % (Copeland Inverter Technology). Możliwość ograniczenia i zróżnicowania mocy osobno na grzanie, chłodzenie, c.w.u. i basen. Maksymalna temperatura pracy 60 C. Zabudowane dwie elektroniczne pompy obiegowe, zawór przełączający do CWU, naczynia przeponowe i zawory bezpieczeństwa. Wersja EH z 3-stopniową grzałką elektryczną 6kW (2/4/6), w wersji HTR ciepła woda użytkowa (w zasobniku zewnętrznym) jest podgrzewana przez pompę ciepła do temperatury 70 C bez pomocy grzałki elektrycznej. Możliwe łączenie w kaskady do 3 jednostek i praca z wymiennikiem powietrznym. Możliwa praca bez bufora wody grzewczej. W komplecie regulator pogodowy sterujący 3 strefami mieszającymi i jedną bezpośrednią plus basen. Integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Str. 6

9 POMPY CIEPŁA GLIKOL-WODA Inwerterowe pompy ciepła ecogeo Basic 3-12 Kod Nazwa Opis Klasa (B0/W35) (B35/W7) (B16/W23) Zasilanie E21212 ecogeo B1 (3-12) EH Copeland Inverter A ,3kW V/50Hz E21211 ecogeo B1 (3-12) HTR Copeland Inverter A ,3kW V/50Hz E21210 ecogeo B1 (3-12) HTR EH Copeland Inverter A ,3kW V/50Hz E21223 ecogeo B2 (3-12) Copeland Inverter A ,3kW - 9,3kw 230V/50Hz E21222 ecogeo B2 (3-12) EH Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E21221 ecogeo B2 (3-12) HTR Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E21220 ecogeo B2 (3-12) HTR EH Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E21231 ecogeo B3 (3-12) HTR Copeland Inverter A ,3kW 4-16kW - 230V/50Hz E21230 ecogeo B3 (3-12) HTR EH Copeland Inverter A ,3kW 4-16kW - 230V/50Hz E21241 ecogeo B4 (3-12) HTR Copeland Inverter A ,3kW 4-16kW 9,3kW 230V/50Hz E21240 ecogeo B4 (3-12) HTR EH Copeland Inverter A ,3kW 4-16kW 9,3kW 230V/50Hz - ogrzewanie chłodzenie aktywne chłodzenie pasywne Inwerterowe pompy ciepła ecogeo Basic 5-22 Kod Nazwa Opis Klasa Moc (B0/W35) Moc (B35/W7) Moc (B16/W23) Zasilanie E23313 ecogeo B1 (5-22) Copeland Inverter A kW V/50Hz E23312 ecogeo B1 (5-22) EH Copeland Inverter A kW V/50Hz E23311 ecogeo B1 (5-22) HTR Copeland Inverter A kW V/50Hz E23310 ecogeo B1 (5-22) HTR EH Copeland Inverter A kW V/50Hz E23323 ecogeo B2 (5-22) Copeland Inverter A kW - 9,3kW 400V/50Hz E23322 ecogeo B2 (5-22) EH Copeland Inverter A kW - 9,3kW 400V/50Hz E23321 ecogeo B2 (5-22) HTR Copeland Inverter A kW - 9,3kW 400V/50Hz E23320 ecogeo B2 (5-22) HTR EH Copeland Inverter A kW - 9,3kW 400V/50Hz E23331 ecogeo B3 (5-22) HTR Copeland Inverter A kW 7-29kW - 400V/50Hz E23330 ecogeo B3 (5-22) HTR EH Copeland Inverter A kW 7-29kW - 400V/50Hz E23341 ecogeo B4 (5-22) HTR Copeland Inverter A kW 7-29kW 9,3kW 400V/50Hz E23340 ecogeo B4 (5-22) HTR EH Copeland Inverter A kW 7-29kW 9,3kW 400V/50Hz - ogrzewanie chłodzenie aktywne chłodzenie pasywne Str. 7

10 POMPY CIEPŁA GLIKOL-WODA ecogeo COMPACT ecogeo Compact 3-12 modulowana moc 3-14,3kW ecogeo Compact 5-22 modulowana moc 6-25kW C1-ogrzewanie i c.w.u. w zasobniku wewnętrznym, C2-ogrzewanie, chłodzenie pasywne i c.w.u. w zasobniku wewnętrznym, C3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku wewnętrznym, C4-ogrzewanie, chłodzenie pasywne i aktywne plus c.w.u. w zasobniku wewnętrznym ECOFOREST ecogeo COMPACT grupa pomp ciepła ze zintegrowanym zasobnikiem CWU 165 l. (INOX). Modulowana moc grzania/chłodzenia w zakresie % (Copeland Inverter Technology). Możliwość ograniczenia i zróżnicowania mocy osobno na grzanie, chłodzenie, c.w.u. i basen. Maksymalna temperatura pracy 60 C. Zabudowane dwie elektroniczne pompy obiegowe, naczynia przeponowe i zawory bezpieczeństwa. Wersja EH z 3-stopniową grzałką elektryczną 6kW (2/4/6), w wersji HTR ciepła woda użytkowa (w zasobniku wewnętrznym) jest podgrzewana przez pompę ciepła do temperatury 70 C bez pomocy grzałki elektrycznej. Możliwe łączenie w kaskady do 3 jednostek i praca z wymiennikiem powietrznym. Możliwa praca bez bufora wody grzewczej. W komplecie regulator pogodowy sterujący 3 strefami mieszającymi i jedną bezpośrednią plus basen. Integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Str. 8

11 POMPY CIEPŁA GLIKOL-WODA Inwerterowe pompy ciepła ecogeo Compact 3-12 Kod Nazwa Opis Klasa (B0/W35) (B35/W7) (B16/W23) Zasilanie E31212 ecogeo C1 (3-12) EH Copeland Inverter A ,3kW V/50Hz E31211 ecogeo C1 (3-12) HTR Copeland Inverter A ,3kW V/50Hz E31210 ecogeo C1 (3-12) HTR EH Copeland Inverter A ,3kW V/50Hz E31223 ecogeo C2 (3-12) Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E31222 ecogeo C2 (3-12) EH Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E31221 ecogeo C2 (3-12) HTR Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E31220 ecogeo C2 (3-12) HTR EH Copeland Inverter A ,3kW - 9,3kW 230V/50Hz E31231 ecogeo C3 (3-12) HTR Copeland Inverter A ,3kW 4-16kW - 230V/50Hz E31230 ecogeo C3 (3-12) HTR EH Copeland Inverter A ,3kW 4-16kW - 230V/50Hz E31241 ecogeo C4 (3-12) HTR Copeland Inverter A ,3kW 4-16kW 9,3kW 230V/50Hz E31240 ecogeo C4 (3-12) HTR EH Copeland Inverter A ,3kW 4-16kW 9,3kW 230V/50Hz - ogrzewanie chłodzenie aktywne chłodzenie pasywne Inwerterowe pompy ciepła ecogeo Compact 5-22 Kod Nazwa Opis Klasa (B0/W35) (B35/W7) (B16/W23) Zasilanie E33313 ecogeo C1 (5-22) Copeland Inverter A kW V/50Hz E33312 ecogeo C1 (5-22) EH Copeland Inverter A kW V/50Hz E33311 ecogeo C1 (5-22) HTR Copeland Inverter A kW V/50Hz E33310 ecogeo C1 (5-22) HTR EH Copeland Inverter A kW V/50Hz E33323 ecogeo C2 (5-22) Copeland Inverter A kW - 9,3kW 400V/50Hz E33322 ecogeo C2 (5-22) EH Copeland Inverter A kW - 9,3kW 400V/50Hz E33321 ecogeo C2 (5-22) HTR Copeland Inverter A kW - 9,3kW 400V/50Hz E33320 ecogeo C2 (5-22) HTR EH Copeland Inverter A kW - 9,3kW 400V/50Hz E33331 ecogeo C3 (5-22) HTR Copeland Inverter A kW 7-29kW - 400V/50Hz E33330 ecogeo C3 (5-22) HTR EH Copeland Inverter A kW 7-29kW - 400V/50Hz E33341 ecogeo C4 (5-22) HTR Copeland Inverter A kW 7-29kW 9,3kW 400V/50Hz E33340 ecogeo C4 (5-22) HTR EH Copeland Inverter A kW 7-29kW 9,3kW 400V/50Hz - ogrzewanie chłodzenie aktywne chłodzenie pasywne Str. 9

12 POMPY CIEPŁA GLIKOL-WODA ecogeo HP ecogeo HP modulowana moc 10,7-44,6kW ecogeo HP modulowana moc 17,1-59,6kW ecogeo HP modulowana moc 21,1-86,7kW HP1-ogrzewanie i c.w.u. w zasobniku zewnętrznym, możliwość sterowania zewnętrznym chłodzeniem pasywnym HP3-ogrzewanie, chłodzenie aktywne i c.w.u. w zasobniku zewnętrznym, możliwość sterowania zewnętrznym chłodzeniem pasywnym ECOFOREST ecogeo HP inwerterowe pompy ciepła dużej mocy. Modulowana moc grzania/chłodzenia w zakresie % (Danfoss Inverter Technology). Możliwe łączenie pomp w kaskady do 6 jednostek. W komplecie regulator obsługujący 5 stref grzewczych. Regulacja pogodowa, lub stałotemperaturowa. Pełna diagnostyka układu chłodniczego z pozycji regulatora. Integracja z centralnym systemem sterowania infrastrukturą budynku BMS. Możliwość zróżnicowania mocy grzania/chłodzenia osobno na grzanie, chłodzenie i c.w.u. Maksymalna temperatura pracy 60 C. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia. Współczynniki efektywności potwierdzone przez AIT (Austria) zgodnie z EN14511 i EHPA. Kod Nazwa Opis Moc (B0/W35) Moc (B35/W7) Klasa Zasilanie E53413 ecogeo HP1 (12-40) Danfoss Inverter 10,7-44,6kW - A V/50Hz E53513 ecogeo HP1 (15-70) Danfoss Inverter 17,1-59,6kW - A V/50Hz E53613 ecogeo HP1 (25-100) Danfoss Inverter 21,1-86,7kW - A V/50Hz E53433 ecogeo HP3 (12-40) Danfoss Inverter 10,7-44,6kW 12,1-49,0kW A V/50Hz E53533 ecogeo HP3 (15-70) Danfoss Inverter 17,1-59,6kW 16,9-65,8kW A V/50Hz E53633 ecogeo HP3 (25-100) Danfoss Inverter 21,1-86,7kW 28,3-116,9kW A V/50Hz ogrzewanie chłodzenie Str. 10

13 POMPY CIEPŁA GLIKOL-WODA/AKCESORIA Akcesoria do urządzeń ecogeo B/C/HP Kod Nazwa Opis E4100 WYMIENNIK AU 12 Powietrzny/glikolowy do B/C E3400 PODSTAWA AU 12 - E540 PODKŁADKA ANTYWIBRACYJNA AU Wymagane 4 szt. E3800 PODSTAWA WYGŁUSZAJĄCA B/C 45mm/wygłuszająca E3810 PODSTAWA WYGŁUSZAJĄCA HP 45mm/wygłuszająca E3019 STEROWANIE TH-T Zdalne sterowanie pokojowe B/C E3100 TERMOSTAT CYFROWY Bateryjny E3140 GRUPA MIESZAJĄCA GM Grundfoss 15/6-ESBE 0-10V E3130 GRUPA POMPOWA GD Grundfoss E3150 ROZDZIELACZ/SPRZĘGŁO 2 grup Przyłącza 1 ½ E3151 ROZDZIELACZ/SPRZĘGŁO 3 grup Przyłącza 1 ½ E3152 ROZDZIELACZ/SPRZĘGŁO 4 grup Przyłącza 1 ½ E3155 ZĄCZKI ROZDZIELACZA/SPRZĘGŁA - E45000 SUPERVISIOR Regulator kaskadowy do HP E41000 EASYNET Zarządzanie przez internet E43000 E-MANAGER Współpraca z PV lub wiatrakiem E3012 CZUJNIK PRZEPŁYWU do HP E3013 KABEL CZUJNIKA PRZEPŁYWU do HP E910 ACOUSTIC HP Wyciszenie do HP E911 ACOUSTIC HP Wyciszenie do HP E912 ACOUSTIC HP Wyciszenie do HP E509 CZUJNIK NTC B/C/HP Str. 11

14 ZASOBNIKI I BUFORY Kod Nazwa Klasa Pojemność FERVOR-HC PIPE zbiorniki wielofunkcyjne do pomp ciepła Zbiorniki FERVOR-HC PIPE PTS to idealne rozwiązanie dla powietrznych pomp ciepła i kotłów na pellet. W zbiorniku buforowym wody grzewczej została umieszczona wężownica higieniczna (INOX) do przepływowego przygotowania ciepłej wody użytkowej. Dodatkowo zbiorniki są wyposażone wężownicę biwalentną do podłączenia drugiego źródła ciepła. Osiem przyłączy wody grzewczej pozwala na dowolną konfigurację systemu. Izolacja z pianki poliuretanowej. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. Wężownica biwalentna Wężownica INOX (c.w.u.) G PIPE PTSW 600 C 600 litrów 1,8 m² 6,0 m² c.o./c.w.u. G PIPE PTSW 800 D 800 litrów 2,0 m² 6,0 m² c.o./c.w.u. Opis FERVOR-HC BIG ONE zasobniki wody użytkowej do pomp ciepła Zbiorniki FERVOR-HC BIG ONE ISSWH zostały zaprojektowane specjalnie dla powietrznych i glikolowych pomp ciepła. Są wyposażone w wężownice o dużej powierzchni wymiany ciepła które powodują bardzo komfortowe przygotowanie ciepłej wody użytkowej. Izolacja z pianki poliuretanowej. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. Kod Nazwa Klasa Pojemność Wężownica Opis G BIG ONE ISSWH 300 C 300 litrów 3,8 m² c.w.u. G BIG ONE ISSWH 400 C 400 litrów 4,5 m² c.w.u. G BIG ONE ISSWH 500 C 500 litrów 5,5 m² c.w.u. Bufory ciepła FERVOR-HC Zbiorniki FERVOR-HC ISPHSO to zbiorniki buforowe wody grzewczej. Dla instalacji z pompą ciepła lub kotłem na pellet. Cztery wejścia czujnikowe pozwalają na dowolną konfigurację systemu. Izolacja z twardej pianki poliuretanowej, dla modeli 1000 i 2000 litrów izolacja miękka. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. Kod Nazwa Klasa Pojemność Opis G ISPHSO 200 C 200 litrów tylko grzanie G ISPHSO 300 C 300 litrów tylko grzanie G ISPHSO 400 C 400 litrów tylko grzanie G ISPHSO 500 C 500 litrów tylko grzanie G ISPHSO 1000 D 1000 litrów tylko grzanie G ISPHSO litrów tylko grzanie Bufory ciepła i chłodu FERVOR-HC Zbiorniki FERVOR-HC ISSAR to zbiorniki buforowe dla instalacji chłodu produkowanego przez pompę ciepła. Specjalna izolacja pozwala na pracę w temperaturach 7/12 C. W temperaturach poniżej 0 C zaleca się stosowanie glikolu. Trzy wejścia czujnikowe pozwalają na konfigurację instalacji w trybie chłodzenia i ogrzewania. Wyprodukowane w Europie. Gwarancja 2 lata z możliwością przedłużenia do 5 lat. Kod Nazwa Pojemność Opis G ISSAR litrów grzanie/chłodzenie G ISSAR litrów grzanie/chłodzenie G ISSAR litrów grzanie/chłodzenie G ISSAR litrów grzanie/chłodzenie G ISSAR 1500/ litrów grzanie/chłodzenie Str. 12

15 POMPY CIEPŁA DO OGRZEWANIA WODY BASENOWEJ MZI (ZUBADAN) INVERTER Do ogrzewania basenów wewnętrznych i zewnętrznych. Praca do -15 C. SERIA Opis M.Z.I.-160M M.Z.I.-190M M.Z.I.-190T M.Z.I.-320T Moc grzewcza (temp. pow. 26 C/temp. wody 26 C) 26 kw 31,4 kw 31,4 kw 50 kw Moc grzewcza (temp. pow. 15 C/temp. wody 26 C) 17 kw 20,2 kw 20,2 kw 33 kw Zalecana objętość wody w basenie* 104m³ 123m³ 123m³ 208m³ Czynnik chłodniczy R 410A R 410A R 410A R 410A Zalecany przepływ wody 4-6 m³/h 5-7 m³/h 5-7 m³/h m³/h Zasilanie elektryczne 230 V 230 V 400 V 400 V Maksymalny pobór prądu 30 A 35 A 13 A 26 A Zabezpieczenie elektryczne 32 A 40 A 16 A 32 A Rodzaj sprężarki Rotary Scroll Scroll Scroll Wymiary 1250x360x x360x x360x x360x1350 Waga 127 Kg 127 Kg 141 Kg 155 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Praca do - 15 C. Dane techniczne zostały potwierdzone przez CETIAT i zostały zmierzone zgodnie z protokołem badania EN MPI (ECODAN) INVERTER Do ogrzewania basenów wewnętrznych i zewnętrznych. Praca do -15 C. M.P.I. 80M M.P.I. 100M M.P.I. 160M M.P.I. 190M M.P.I. 190T M.P.I. 240M Opis Moc grzewcza (AIR 26 C/WATER 26 C) 13 kw 16,2 kw 26 kw 31,4 kw 31,4 kw 39 kw 39 kw 50 kw 59 kw Moc grzewcza (AIR 15 C/WATER 26 C) 8,5 kw 10,6 kw 17 kw 20,2 kw 20,2 kw 25,5 kw 25,5 kw 33 kw 39 kw Zalecana objętość wody w basenie* 52m³ 65m³ 104m³ 123m³ 123m³ 156m³ 156m³ 208m³ 247m³ Czynnik chłodniczy R 410A R 410A R 410A R 410A R 410A R 410A R 410A R 410A R 410A Zalecany przepływ wody 4-5 m³/h 4-5 m³/h 4-6 m³/h 5-7 m³/h 5-7 m³/h 8-10 m³/h 8-10 m³/h m³/h m³/h Zasilanie elektryczne 230 V 230 V 230 V 230 V 400 V 230 V 400 V 400 V 400 V Maksymalny pobór prądu 13 A 13 A 19 A 29,5 A 13 A 29,5 A 13 A 19 A 21 A Zabezpieczenie elektryczne 16 A 16 A 25 A 32 A 16 A 32 A 16 A 32 A 32 A Rodzaj sprężarki Rotary Rotary Rotary Scroll Scroll Scroll Scroll Scroll Scroll 995x x x x x x x x x360 Wymiary x600 x600 x950 x1350 x1350 x1350 x1350 x1350 x1350 Waga 49 Kg 49 Kg 82 Kg 125 Kg 137 Kg 125 Kg 137 Kg 142 Kg 148 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy Gwarancja: na pompę ciepła 5 lat, na wymiennik tytanowy 10 lat, na sprężarkę Mitsubishi 5 lat M.P.I. 240T *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Praca do - 15 C. Dane techniczne zostały potwierdzone przez CETIAT i zostały zmierzone zgodnie z protokołem badania EN M.P.I. 320T M.P.I. 380T Str. 13

16 POMPY CIEPŁA DO OGRZEWANIA WODY BASENOWEJ SERIA FAIRLAND INVERTER PLUS Sezon grzewczy od 1 maja do 15 września. Opis IPHC25 IPHC28 IPHC35 IPHC45 IPHC55 IPHC70 IPHC70T IPHC100T Moc grzewcza (AIR 26 C/WATER 26 C) 10 kw 11,5 kw 13,5 kw 17,5 kw 21,5 kw 28,2 kw 27,8 kw 36,5 kw Moc grzewcza (AIR 15 C/WATER 26 C) 6,6 kw 7,5 kw 9,5 kw 11,5 kw 14,5 kw 18,3 kw 18,2 kw 24,2 kw Zalecana objętość wody w basenie* 45m³ 45m³ 60m³ 70m³ 90m³ 110m³ 110m³ 150m³ Czynnik chłodniczy R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A Zalecany przepływ wody 4-6 m³/h 4-6 m³/h 5-7 m³/h 6,5-8,5 m³/h 8-10 m³/h m³/h m³/h m³/h Zasilanie elektryczne 230 V 230 V 230 V 230 V 230 V 230 V 400 V 400 V Maksymalny pobór prądu 7,4 A 7,4 A 9,1 A 10,9 A 14,5 A 17,4 A 5,8 A 8,0 A Zabezpieczenie elektryczne 16 A 16 A 16 A 16 A 25 A 25 A 10 A 16 A Rodzaj sprężarki Rotary Rotary Rotary Rotary Rotary Rotary Rotary Rotary Wymiary Waga 49 Kg 50 Kg 52 Kg 63 Kg 68 Kg 90 Kg 93 Kg 117 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Sezon grzewczy od 1 maja do 15 września. Innowacyjny i nowoczesny design, obudowa wykonana z aluminium. Tytanowy wymiennik wody basenowej typu SERPENTIN. AFNOR ACP, badania wykonane przez CERTITA, w kontekście certyfikacji NF Pool - pompy ciepła Gwarancja: na pompę ciepła 3 lat, na wymiennik tytanowy 3 lat, na sprężarkę 10 lat Str. 14

17 POMPY CIEPŁA DO OGRZEWANIA WODY BASENOWEJ FAIRLAND PIONEER - HORIZONTAL Sezon grzewczy od 1 maja do 15 września. Opis PH18L PH25L PH35L PH50L PH80LS PH120LS PH150LS Moc grzewcza (AIR 26 C/WATER 26 C) 7,5 kw 10 kw 13,5 kw 17,5 kw 33 kw 45 kw 60 kw Moc grzewcza (AIR 15 C/WATER 26 C) 4,79 kw 6,6 kw 9,85 kw 11,42 kw 22,2 kw 29,4 kw 40,1 kw Zalecana objętość wody w basenie* 31m³ 44m³ 64m³ 74m³ 144m³ 190m³ 260m³ Czynnik chłodniczy R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A R 410 A Zalecany przepływ wody 3-4 m³/h 4-6 m³/h 5-7 m³/h 6,5-8,5 m³/h m³/h m³/h m³/h Zasilanie elektryczne 230 V 230 V 230 V 230 V 400 V 400 V 400 V Zabezpieczenie elektryczne 6 A 10 A 10 A 16 A 16 A 16 A 25 A Rodzaj sprężarki Rotary Rotary Rotary Rotary Rotary Rotary Rotary Waga 47 Kg 59 Kg 77 Kg 88 Kg 147 Kg 232 Kg 242 Kg Nr. katalogowy *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Sezon grzewczy od 1 maja do 15 września. Odporna na korozję, termoformowana obudowa wykonana z ABS. Tytanowy wymiennik wody basenowej. HP-Booster technology Poprawia COP do 20% i zwiększa żywotność sprężarki. SERIA FAIRLAND VERTICAL Sezon grzewczy od 1 maja do 15 września. Opis PH25V PH35V PH50V Moc grzewcza (temp. pow. 26 C/temp. wody 26 C) 10 kw 13 kw 17 kw Moc grzewcza (temp. pow. 15 C/temp. wody 26 C) 7 kw 9 kw 12 kw Zalecana objętość wody w basenie* 40m³ 60m³ 80m³ Czynnik chłodniczy R 410 A R 410 A R 410 A Zalecany przepływ wody 4-6 m³/h 5-7 m³/h 6,5-8,5 m³/h Zasilanie elektryczne 230 V 230 V 230 V Nominalny pobór prądu 7,2 A 9,1 A 12,1 A Zabezpieczenie elektryczne 10 A 16 A 16 A Rodzaj sprężarki Rotary Rotary Rotary Waga 57 Kg 82 Kg 88 Kg Przyłącza hydrauliczne ǿ 50 ǿ 50 ǿ 50 Nr. katalogowy *Przedstawione wartości są ważne dla: Temperatura otoczenia 15 C Temperatura wody 26 C, Basen pokryty osłoną termiczną w nocy. System filtracji działający co najmniej 15 godzin dziennie podczas sezonu grzewczego. Odporna na korozję obudowa wykonana ze stali ocynkowanej pokrytej poliestrem. Tytanowy wymiennik wody basenowej. HP-Booster technology Poprawia COP do 20% i zwiększa żywotność sprężarki. Gwarancja: na pompę ciepła 2 lat, na wymiennik tytanowy 5 lat, na sprężarkę 2 lat Str. 15

18 KLIMA-KONWEKTORY Klima-konwektor ścienny PS WALL Model Jednostka W 036 W 051 W 085 Moc chłodzenia (max) kw 2,1 2,7 4,2 Moc ogrzewania (max) kw 3,2 4,1 6,3 Ilość przyłączy - 2 Zasilanie V/Hz 230/50 Klima-konwektor kasetonowy PS CEIL Model Jednostka C 050 C 070 C 080 C 090 C 054 C 084 C 094 Moc chłodzenia (max) kw 2,58 3,41 4,83 5,45 2,90 3,65 4,51 Moc ogrzewania (max) kw 3,22 4,35 5,70 6,42 3,48 4,43 5,21 Ilość przyłączy Zasilanie V/Hz 230/50 Klima-konwektor kasetonowy PS CEIL Model Jednostka C 100 C 120 C 150 C 124 C 154 Moc chłodzenia (max) kw 7,25 8,39 10,55 6,52 7,45 Moc ogrzewania (max) kw 9,17 10,95 13,87 7,65 10,36 Ilość przyłączy Zasilanie V/Hz 230/50 Klima-konwektor stojący PS FLOOR Model Jednostka F 030 F 050 F 070 F 100 F 034 F 054 F 074 F 104 Moc chłodzenia (max) kw 2,45 3,75 5,28 7,35 2,45 3,75 5,28 7,35 Moc ogrzewania (max) kw 3,10 4,40 6,11 8,47 2,70 3,97 5,44 7,73 Ilość przyłączy Zasilanie V/Hz 230/50 Str. 16

19 KOTŁY NA PELLET ECOFOREST VAP (klasa 5) Kod Nazwa Wymiennik Zasobnik Moc Sprawność Stałopalność Pompa obiegowa E20866 VAP 24** stalowy fire-tube 60kg 23,6kW 93% 19-47h* TAK E20849 VAP 30** stalowy fire-tube 132kg 30kW 93% 20-67h* TAK E20847 VAP 38** stalowy fire-tube 132kg 38kW 90% 16-52h* TAK - VAP 100** stalowy fire-tube - 100kW 93% - - * zabudowany zbiornik pelletu, wszystkie kotły VAP posiadają system automatycznego czyszczenia ** sterowanie za pomocą tabletu WIFI ECOFOREST CANTINA COMPACT ECOFOREST CANTINA NOVA Kod Nazwa Wymiennik Zasobnik Moc Sprawność Stałopalność Pompa obiegowa E20765 CANTINA COMPACT** aluminium 40kg 12kW 91% 16-40h* TAK E20727 CANTINA NOVA 24** stal nierdzewna 103kg 24kW 93% 21-52h* TAK * zabudowany zbiornik pelletu, wszystkie kotły CANTINA posiadają system automatycznego czyszczenia ** sterowanie za pomocą tabletu WIFI Silosy (pełna automatyka) Kod Nazwa Automatyczne podawanie Pojemność E75004 ECOSILO COMPACT 10 TAK 350kg E75005 ECOSILOCOMPACT 13 TAK 620kg Str. 17

20 JAKOŚĆ BEZ KOMPROMISÓW ZŁOTY MEDAL AQUA THERM 2015 WYRÓŻNIENIE AQUA THERM 2016 Informacje handlowe pod Informacje podane w tej publikacji mają charakter informacyjny. Producent zastrzega sobie prawo do wprowadzania zmian lub modyfikacji, które uzna za niezbędne dla poprawy produktu. Właścicielem marki FERVOR Home Comfort jest INVERTER Sp. z o.o. Blizne Łaszczyńskiego, ul. Warszawska 37, Stare Babice
