1 www. sc u b a t e c h. p l

2 I stopień R 1 PRO/ First stage R1 PRO SYMBOL I STOPIEŃ R 1 PRO R 1 PRO PISTON REGULATOR 1022 O-RING AS NUR / 1 O-RING AS NUR 1023 ŚRUBA ŁĄCZĄCA / 2 CONNECT SCREW 1024 O-RING AS NUR / 3 O-RING AS NUR 1025 FILTR / 4 FILTER 1026 POKRĘTŁO / 5 HAND WHEEL 1027 ŁĄCZNIK / 6 CONNECTOR 1028 O-RING AS NUR / 7 O-RING AS NUR 1020 KORPUS / 8 REGULATOR BODY 1009 O-RING HP AS NUR / 9 O-RING FOR HP AS NUR 1010 ZAŚLEPKA HP / 10 HP PLUG 1011 SPRĘŻYNA / 11 HP SPRING 1012 SZCZELIWO / 12 HP SEAT 1013 O-RING AS NUR / 13 O-RING AS NUR 1014 TŁOK / 14 PISTON 1015 O-RING AS NUR / 15 O-RING AS NUR 1016 NASADA / 16 END CAP 1017 ZAŚLEPKA LP / 17 LP PLUG 1018 O-RING AS NUR / 18 O-RING AS NUR 1019 PODSTAWA SPRĘŻYNY / 19 SPRING SHIM 2

3 I stopień R1 PRO / First stage R1 PRO 3

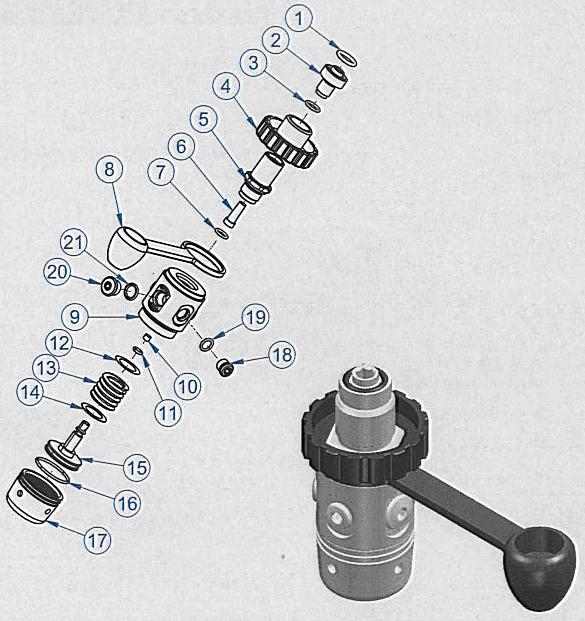

4 I stopień R1 PRO Nowy / First stage R1 PRO NEW LP. ITEM NO OPIS DESOUFITON 1 1OAS O-RING O-RING 2 1C ŚRUBA PRZYŁĄCZA DIN DIN RETAINER 3 10-AS O-RING ORING 4 1B BK PKRĘTŁO PRZYŁĄCZA DIN WHEEL DIN 5 1C ŁĄCZNIK PRZYŁĄCZA DIN HOUSING DIN 6 1F-0l FILTR FILTER 7 10-AS O-RING O-RING 8 1A OSŁONA DC-4 9 1C PSC.R KORPUS MAIN HOUSING 10 1A SZCZELIWO HP SEAT AS O-RING O-RING 12 lp PODKŁADKA SPRĘŻYNY SHIM-THICKER 13 1D SPRĘŻYNA REGULATING SPRING 14 1P PODKŁADKA SPRĘŻYNY SHIM-THICKER 15 1C TŁOK PISTON 16 1O-AS O-RING O-RING 17 1G PSC CYLINDER END CAP 18 1C ZAŚLEPKA LP LP PORT PLUG AS O-RING O-RING 20 1Z-ZG CD ZAŚLEPKA HP HP PORT PŁUG AS O-RING O-RING 4

5 I stopień R1 PRO Nowy / First stage R1 PRO New 5

6 I stopień R2 ICE / First stage R2 SYMBOL I STOPIEŃ R2 /R2 ICE I stage R2 ICE I STOPIEŃ R2 /R2 ICE I stage R2 ICE 2033 O-RING / 33 O-RING 2018 GŁOWICA / 18 TURRET 2034 ŁĄCZNIK / 34 CONNECTOR 2019 ZAŚLEPKA LP / 19 LP PLUG 3/8 UNF 2035 POKRĘTŁO / 35 HAND WHEEL 2020 O-RING / 20 O-RING 2036 FILTR / 36 FILTER 2021 TŁOK ZE SZCZELIWEM / 21 HP VALVE 2037 O-RING / 37 O-RING 2022 SPRĘŻYNA / 22 SPRING 2038 ŚRUBA ŁĄCZĄCA / 38 CONNECT SCREW RING / 23 O-RING RING / 39 O-RING 2024 O-RING / 24 O-RING 2007 SIODŁO / 7 SADDLE 2025 PODKŁADKA / 25 THRUST WASHER 2008 KORPUS / 8 MAIN HOUSING 2026 O-RING / 26 O-RING 2009 GRZYBEK / 9 VALVE LIFTER 2027 PROWADNICA TŁOKA / 27 TURRET RETAINER 2010 MEMBRANA / 10 DIAPHRAGM 2028 PODKŁADKA / 28 PLASTIC WASHER 2011 PODSTAWA SPRĘŻYNY / 11 SPRING CARRIER 2029 KORPUS SUCHEJ KOMORY / 29 DIAPHRAGM CLAMP 2012 SPRĘŻYNA / 12 SPRING 2030 TRANSMITER / 30 TRANSMITTER 2013 OSŁONA MEMBRANY / 13 DIAPHRAGM CAP 2031 USZCZELKA / 31 SILICONE GASKET 2014 ŚRUBA DOCISKOWA / 14 ADJUST SCREW 2032 NASADA / 32 END CAP 2015 ZAŚLEPKA HP / 15 HP PLUG 7/16 UNF 2040 O-RING / 40 O-RING 2016 O-RING / 16 O-RING 2041 PODKŁADKA / 41 DIAPHRAGM WASHER 2017 O-RING / 17 ORING 6

7 I stopień R2 ICE / First stage R2 ICE 7

8 I stopień R2 SPECIAL / First stage R2 SPECIAL LP. ITEM NO OPIS DESCRIPTION 1 10-AS O-RING 0-RING 2 1C ŚRUBA PRZYŁĄCZA DIN DIN HOUSING RETAINER 3 10-AS O-RING O-RING 4 1B BK POKRĘTŁO DIN DIN WHEEL 5 1C ŁĄCZNIK PRZYŁĄCZA DIN DIN HOUSING 6 1F FILTR FILTER 7 10-AS ORING 0-RING 8 1A OSŁONA DUST CAP 9 1A SIODŁO SADDLE 10 1C PSC-R KORPUS MAIN HOUSING 11 B TŁOCZEK ZE SZCZELIWEM HP SEAT 12 D SPRĘŻYNA VALVE SPRING 13 0-AS O-RING O-RING 14 0-AS O-RING 0-RING 15 0-AS O-RING 0-RING 16 C PC PROWADNICA TŁOCZKA SZCZELIWA BALANGE PLUG 17 C TRANSMITER LIFTER 18 lp MEMBRANA GŁÓWNA DIAPHRAGM 19 A PODKŁADKA SPRĘŻYNY SPRING SEAT 20 P PODKŁADKA SPRĘŻYNY SPRING WASHER 21 D SPRĘŻYNA REGULATING SPRING 22 C PC KORPUS SUCHEJ KOMORY DIAPHRAGM CLAMP(ICE) 23 C PSC ŚRUBA REGULACJI ADJUST SCREW 24 C TRANSMITER TRANSMITER 25 A SL MEMBRANA SILIKONOWA SILICONEDISK 26 C PSC NAKRĘTKA MEMBRANY SUCHEJ KOMORY END CAP 27 0-AS O-RING 0-RING 28 1Z-ZG CD ZAŚLEPKA HP HP PORT PLUG 29 0-AS O-RING 0-RING 30 1Z-ZG CD ZAŚLEPKA LP LP PORT PLUG 31 1P PODKŁADKA MEMBRANY GŁÓWNEJ DIAPHRAGM WASHER 8

9 I stopień R2 SPECIAL / First stage R2 SPECIAL 9

10 I stopień R 5 ICE / First stage R5 ICE NR SYMBOL OPIS DESCRIPTION 31 C ŚRUBA PRZYŁĄCZA DIN DIN RETAINER 30 B BK POKRĘTŁO DIN WHEEl - BK 3 A OSŁONA GWINTU DIN OUST CAP DC-4 4 A SIODŁO SAODLE 29 C ŁĄCZNIK PRZYŁĄCZA DIN DIN HOUSING 6 F FILTR FILTER 7 O-AS O-RING 0-RING - SERVICE 8 C KORPUS MA IN HOUSING 9 C GNIAZGO ZAWORU HP HP VALVE 10 D SPRĘŻYNA DOCISKU ZAWORU SEAT SPRING HP 11 O-AS O-RING 0-RING 12 O-AS O-RING 0-RING 13 O-AS O-RING 0-RING 14 C PROWADNICA TRZONKA BALANGE PLUG GNIAZDA ZAWORU HP 15 O-AS O-RING 0-RING 16 A SZCZELIWO ZAWORU HP HP SEAT 17 C OBUDOWA SZCZELIWA HP SEAT SUPPORT 18 C GRZYBEK LIFTER 19 P MEMBRANA GŁÓWNA DIAPHRAGM 20 A PODSTAWA SPRĘŻYNY SPRING SEAT 21 D SPRĘŻYNA MA IN SPRING 33 C KORPUS SUCHEJ KOMORY DIAPHRAGM CLAMP 23 C NAKRĘTKA DOCISKOWA SPRING ADJUST 24 O-AS O-RING 0-RING 25 C ZAŚLEPKA HP HP PLUG 26 O-AS O-RING 0-RING 27 C ZAŚLEPKA LP LP PLUG 28 P PODKŁADKA SPRĘŻYNY SPRING WASHER 32 O-AS O-RING 0-RING 34 C TRANSMITER TRANSMITTER 35 A MEMBRANA SILIKONOWA SILICONE DISK 36 A POKRYWA SUCHEJ KOMORY ENV CAP - PL 10

11 I stopień R5 ICE / First stage R5 ICE 11

12 I stopień R 5 TEC / First stage R5 TEC LP. Nr kat nazwa szt LP. Nr kat nazwa szt 1 FSR08D101 O-RING 1 18 FSR08D118 MEMBRANA 1 2 FSR08D102 ŚRUBA PRZYŁĄCZA DIN 1 19 FSR08D119 PODKŁADKA SPRĘŻYNY 1 3 FSR08D103 O-RING 1 20 FSR08D120 TŁOCZEK ZE SZCZELIWEM 1 4 FSR08D104 FILTR 1 21 FSR08D121 SPRĘŻYNA 1 5 FSR08D105 POKRĘTŁO PRZYŁĄCZ DIN 1 22 FSR08D122 O-RING 1 6 FSR08D106 O-RING 1 23 FSR08D123 O-RING 1 7 FSR08D107 ŁĄCZNIK PRZYŁACZA DIN 1 24 FSR08D124 PODKŁADKA TEFLONOWA 1 8 FSR08D108 OSŁONA GWINTU 1 25 FSR08D125 O-RING 1 9 FSR08D109 O-RING 1 26 FSR08D126 PROWADNICA TŁOKA 1 10 FSR08D110 SIODŁO 1 27 FSR08D127 PODKŁADKA SPRĘŻYNY 2 11 FSR08D111 O-RING 1 28 FSR08D128 SPRĘŻYNA 1 12 FSR08D112 KORPUS 1 29 FSR08D129 KORPUS SUCHEJ KOMORY 1 13 FSR08D113 TŁOCZEK 1 30 FSR08D130 NAKRĘTKA DOCISKOWA 1 14 FSR08D114 ZAŚLEPKA LP 4 31 FSR08D131 TRANSMITER 1 15 FSR08D115 O-RING 4 32 FSR08D132 MEMBRANA SUCHEJ KOMORY 1 16 FSR08D116 O-RING 2 33 FSR08D133 POKRYWA SUCHEJ KOMORY 1 17 FSR08D117 ZAŚLEPKA HP 2 12

13 I stopień R5 TEC / First stage R5 TEC 13

14 I stopień R5 Tec Black / First stage R5 Tec Black NO ITEM NO DESCRIPTION Q'TY NO ITEM NO DESCRIPTION Q'ty YOKE KNOB ASSEMBLY O-RING PSI YOKE O-RING YOKE RETAINER O-RING FJLTER BALANGE PŁUG O-RING O-RING DUST CAP HP PLUG STYLE DISK O-RING MAIN HOUSING LP PLUG LIFTER DIN HOUSING DIAPHRAGM DIN WHEEL KNOB ASSEMBLY DIAPHRAGM WASHER O-RING N SPRING SEAT DIN RETAINER SPRING WASHER O-RING N MAIN SPRING DIAPHRAGM CLAMP ADJUST SCREW TRANS PISTON HPSEAT SILICONE DISK BALANGE SPRING ENVCAP 1 14

15 I stopień R5 Tec Black / First stage R5 Tec Black 15

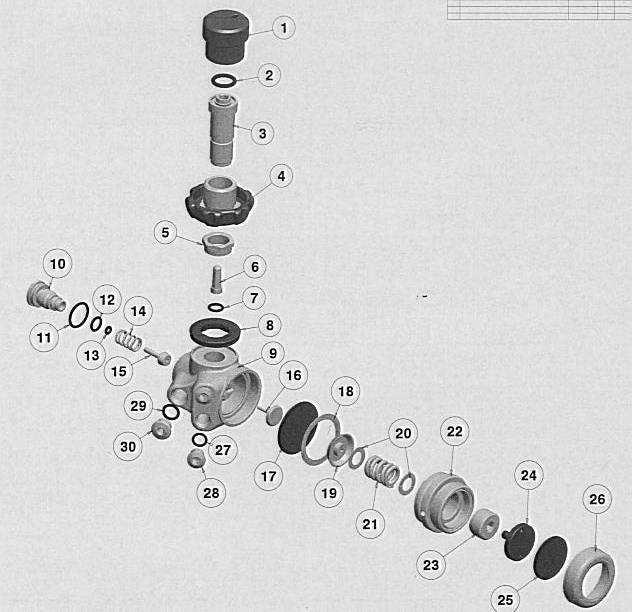

16 I stopień V 2 Left/ Right LP. DESCRIPTION Q"TY 1 DC-10B DUST CAP - POM O-RING VITON DIN BOLT / SATIN SIL DIN WHEEL KNOB DIN BOLT NUT FILTER O-RING VITON STYLE DISK /0432 AS-107 RIGHT BODY / SATIN SIL / AS-107LEFT 1 BODY BALANGĘ PŁUG / SATIN SIL O-RING VITON O-RING YITON O-RING VITON BALANGĘ SPRING HP SEAT LIFTER DIAPHRAGM TEFLON WASHER SPRING SEAT SPRING WASHER MAIN SPRING DIAPHRAGM CLAMP / SATIN ADJUST SCREW TRANS PISTON V2 SILICONEDISK ENV CAP / SATIN SIL O-RING VITON HP PŁUG / CHROME O-RING VITON LP PŁUG / CHROME 1 16

17 I stopień V 2 Lewy / Prawy / First stage V 2 Left/Right 17

18 II stopień R1 OCTO / Second stage R1 OCTO SYMBOL II STOPIEŃ R OCTO II secondo stage R1 OCTO 9301 OBUDOWA / 1 MAIN HOUSING 9302 OPASKA ZACISKOWA / 2 NYLON TIE 9303 USTNIK / 3 MOUTHPIECE 9304 ZAWÓR / 4 EXHAUST VALVE 9305 OBUDOWA ZAWORU / 5 EXHAUST TEE 9306 MEMBRANA / 6 DIAPHRAGM 9307 PODKŁADKA / 7 RETAINER RING 9308 DEKIEL / 8 FRONT COVER 9309 SPRĘŻYNA / 9 PURGE SPRING 9310 PRZYCISK / 10 PURGE BUTTON 9311 SPRĘŻYNA / 11 MAIN SPRING 9312 GRZYBEK ZE SZCZELIWEM / 12 INLET VALVE 9312X SZCZELIWO 12X LP SEAT 9313 O-RING-014 / 13 O-RING ŁĄCZNIK / 14 INLET NIPPLE 9315 PODKŁADKA / 15 SPACER 9316 DŹWIGNIA / 16 LEVER ARM 9317 PODKŁADKA / 17 SPACER 9318 NAKRĘTKA / 18 STAINLESS NYLON NUT 9336 O-RING-016 / 19 O-RING ZAŚLEPKA / 20 SIDE PLUG 9334 PODKŁADKA / 21 BRASS RING 9337 POKRYWA ZEWNETRZNA PU COVER 9338 PIERŚCIEŃ ALU ALUMINIUM RING 9314X GNIAZDO / 14x ORIFICE 9314-O ORIFICE O-RING

19 II stopień R1 OCTO / Second stage R1 OCTO 19

20 II stopień R1 Pro / Second stage R 1 Pro NO NAZWA ITEM NO DESCRIPTION QTY 1 OBUDOWA 1A BK HOUSING 1 2 OPASKA 1A I2-BK NYLON TIE 1 3 USTNIK 1A-SN MOUTHPIECE 1 4 MAMBRANA 1A EXHAUST VALVE 1 WYDECHOWA 5 KIEROWNICA WYDECHU 1A EXHAUST COVER 1 ICE 6 MEMBRANA GŁÓWNA 1B DIAPHRAGM 1 7 SPRĘŻYNA ZAWORU 1D MAIN SPRING 1 8 TŁOK ZAWORU 1C POPPET 1 9 SZCZECIWO 1A BL LPSEAT BL 1 SILCC. 10 ORING 1O-AS NBR N70 0-RING 1 11 ŁĄCZNIK EŻA LP 1C COUPLING 1 12 GNIAZGO SZCZELIWA 1A ORIFICE 1 13 ORING 1O-AS56H NBR N70 O-RING 2 14 PODKŁADKA CIENKA 1C POM WASHER 1 15 DŹWIGNIA 1S LEVER 1 16 PODKŁADKA GRUBA 1C POM WASHER 1 17 NAKRĘTKA 1C NUT SCREW 1 18 ORING 1O-AS NBR N70 O-RING 1 19 ZAŚLEPKA 1A BK SIDE PLUG 1 20 PIERŚCIEŃ WEWNĘTRZNY 1A COVER HOLDER 1 21 POKRYWA ZEWNĘTRZNA 1A NY COVER 1 22 PIERŚCIEŃ MOCUJĄCY 1C COVER RING 1 23 POKRĘTŁO VENTURIEGO 1A DEFLECTOR KNOE 1 25 ZAWLECZKA 1P SS CLIP 1 20

21 II stopień R1 PRO / Decond stage R1 PRO 21

22 II stopień R3 Octo Tec / Second stage R3 Octo Tec NO ITEM NO DESCRIPTION QTY 1 SMP-03 MOUTH PIECE NYLON TIE MAIN HOUSING EKHAUST VALVE EXHAUST COVER i DIAPHRAGM DIAPHRAGM WASHER COVER RING i PURGE BUTTON.AS i RING AS-202 ORIFICE COUPUNG O-RING i AS-202 LP SEAT POPPET AS-202 NON-ADJ MAIN 1 SPRiNG THINER WASHER LEVER ARM THICKER WASHER LOCK NUT RING SiDE PŁUG 1 22

23 II stopień R3 Octo Tec / Secondo stage R3 Octo Tec 23

24 II stopień R2 SPECIAL / Second stage R2 SPECIAL LP. opis description Numer/ item no 1 obudowa Main housing A BK 2 podkładka Thiner Nasher_ pom C dźwignia Lever arm_asm S podkładka Thicker Nasher_pom C Nakrętka Nylon nut 5-40 C Pokrętlo wspomagania Deflektor knob A o-ring o-ring O-AS zawleczka Deflektor clip P ustnik mouthpiece Z opaska Nylon tie A o-ring o-ring O-AS Gniazdo szczeliwa orifice A łącznik coupling C o-ring o-ring O-AS szczeliwo LP seat A Tłoczek szczeliwa poppet C sprężyna Main spring D Membrana wydechowa Exhaust valve A Kierownica wydechowa Exhaust cover A Membrana główna diaphragm B o-ring o-ring O-AS Prowadnica reg op. oddechowych Adjust tube C pierścień Cover ring C Membrana zewnątrzna Purge cover ASM OZ Tłoczek Reg op. oddechowych Adjust piston C sprężna Adjustment spring D Śruba sprężyny Adjust screw C o-ring o-ring O-AS wrzeciono Adjust shift C nakrętka Adjust cap screw C pokrętło Adjust knob C Śruba pokrętła Adjustknob screw C naklejka Side plug decal 3Y

25 II stopień R2 ICE/SPECIAL / Second stage R2 ICE/SPECIAL 25

26 II stopień R5 ICE / TEC / Second stage R5 ICE / TEC LP SYMBOL OPIS ILOŚĆ 1 C PIORŚCIEŃ ALUMINIOWY POKRYWY ZEW. 1 2 A OSŁONA GUMOWA PIERŚCIENIA 1 3 A POKRYWA ZEWNĘTRZNA 1 4 A PODKŁADKA MEMBRANY 1 5 B MEMBRANA 1 6 A DEFLEKTOR 1 7 A OBUDOWA 1 8 O-AS O-RING 2 9 A TULEJA DYSTANSOWA 1 10 C NAKRĘTKA 1 11 O-AS O-RING 1 12 A POKRĘTŁO REGULACJI ZJAWISKA VENTURIEGO 1 13 A GNIAZDO SZCZELIWA 1 14 O-AS O-RING 1 15 S DŻWIGNIA ZAWORU 1 16 C PROWADNICA ZAWORU II STOPNIA RO 13A 1 17 C SWORZEŃ 1 18 A SZCZELIWO ZAWORU II STOPNIA RO 13A 1 19 A TŁOK ODCIĄŻENIA II STOPNIA RO 13A 1 20 O-EKM-2MX1M-05 O-RING 1 21 D SPRĘŻYNA 1 22 A CYLINDER ODDCIĄŻENIA II STPNIA RO 13A 1 23 O-AS O-RING 1 24 C POKRĘTŁO REGULACJI OPORÓW ODDECHOWYCH 1 26 A MEMBRANA WYDECHOWA 1 27 A KIEROWNICA WYDECHOWA 1 28 A PASEK ZACISKOWY 1 29 A USTNIK 1 26

27 II stopień R5 ICE/ TEC / Second stage R5 ICE/TEC 27

28 II stopień Piccolo / Second stage Piccolo LP. NO OPIS DESCRIPTION 1 M026-R01-01 Pierścień Retaining Ring 2 M026-R01-02 pokrywa zewnętrzna Purge Cover(yellow) 3 M026-R01-03 pokdkładka memmbrany Thrust washer głównej 4 M026-R01-04 membrana główna Diaphragm 5 M026-R01-05 wzmocnienie nmembrany głównej Diaphragm Disc (already molded onto item#4) 6 M026-R01-06 obudowa Housing 7 M026-R01-07 kierownica wydechu Exhaust Cover 8 M026-R01-08 strumiennica Inhale Valve 9 M026-R01-09 usztywniacz Hose Guard 11 M026-R01-11 pokrętło wspomagania Dive/Pre-dive Knob 12 M026-R01-12 zawleczka CCIip 13 M026-R01-13 membrana wydechowa Exhaust Valve 14 M026-R01-14 dźwignia Lever ustnik Mouthpiece 20 M nakrętka Locknut 21 M026-R01-21 gniazdo przyłącza węża Orifice Support (already molded into item#6) 22 M026-R01-22 szczeliwo Seat 23 M026-R01-23 przyłączce węża LP lnfet Fitting 24 M026-R01-24 gniazdo zaworu Adjustable Orifice 25 M026-R01-25 sprężyna Spring 28 M026-R01-28 tłoczek szczeliwa Poppet 32 HV podkładka cienka Plate 33 M026-R01-33 podkładka gruba Spacer opaska Mouthpiece Tie 37 M026-R01-37 o-ring O Ring 39 M026-R01-39 o-ring O Ring 40 M026-R01-40 o-ring O Ring 41 M026-R01-41 zaślepka Cap 42 M026-R01-42 o-ring O Ring 28

29 II stopień Piccolo / Second stage Piccolo 29

30 FILTR OSOBISTY / PERSONAL FILTER 30

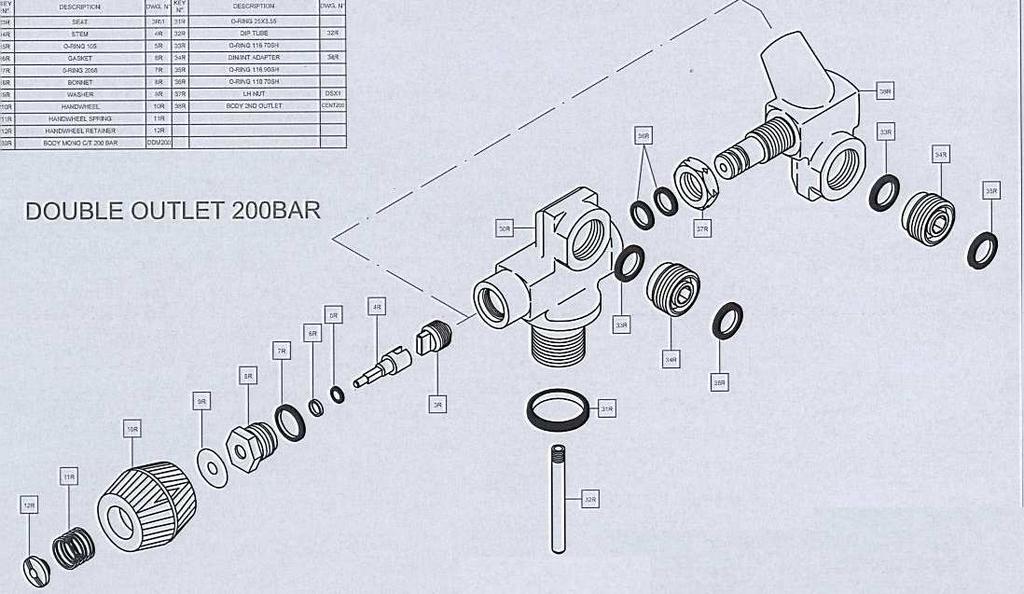

31 ZAWÓR Z ROZBUDOWĄ TECLINE / DOUBLE OUTLET MONO VALVE TECLINE 31

32 CIŚNIENIA ROBOCZE REDUKTORÓW CIŚNIENIA WORKING PRESSURE PRESSURE REDUKTORÓW Reduktory ciśnienia: First stage: Automaty oddechowe: Second stage: LP. Reduktor ciśnienia Ciśnienie robocze(bar) / working pressere (Bar) 1 I stopień R1 PRO, R1 PRO 9 10 Nowy / First stage R1 PRO, R1 PRONew 2 I stopień R2 / R2 ICE / First 9 stage R2 / R2 ICE 3 I stopień R 2 SPECIAL / 9 First stage R2 SPECIAL 5 I stopień R5 ICE / first stage 9 R5 ICE 6 I stopień R5 TEC / First stage R5 TEC 9 LP. Automat oddechowy / second stage Opory wdechu mm/h2o Respiratory contumacies mm/h2o 2 R 3 TEC OCTOPUS R 1 PRO R 3 OCTOPUS R 2 ICE OLD R 2 ICE/SPECIAL R 2 OCTOPUS R 5 ICE R 5 TEC PICCOLO
