Pompy ciepła IPH. Rodzina Inverter-Plus Do ogrzewania wody w basenach o objętości do 170 m 3

Transkrypt

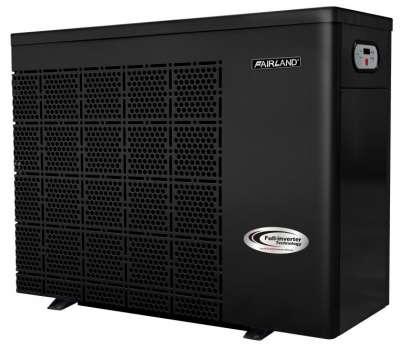

1 Pompy ciepła IPH Rodzina Inverter-Plus Do ogrzewania wody w basenach o objętości do 170 m 3 W naszej strefie klimatycznej w celu zachowania komfortu kąpieli baseny muszą być podgrzewane. Jednym z najbardziej efektywnych sposobów podgrzewania wody w basenie jest zastosowanie powietrznej pompy ciepła. W tym przypadku stosunek kosztów eksploatacji do kosztów inwestycji jest najniższy w porównaniu do innych źródeł ciepła, jak kocioł gazowy, olejowy czy podgrzewacz elektryczny. Dzięki zastosowaniu pomp ciepła można zdecydowanie wydłużyć sezon kąpielowy dzięki uzyskaniu komfortowej temperatury wody w basenie. Klasyczne pompy ciepła pracują ze stałą wydajnością, czyli stałymi obrotami sprężarki i wentylatora. Normalne pompy inwerterowe mają z reguły ustalonych kilka różnych wydajności (obrotów) sprężarki i wentylatora. Kiedy zapotrzebowanie na ciepło do ogrzania wody jest duże to pracują one z najwyższymi obrotami. Kiedy zapotrzebowanie na ciepło spada to sprężarka i wentylator pracują ze średnimi lub niskimi obrotami. Pompy ciepła Inverter-Plus są pompami z pełną technologią inwerterową. Są one droższe od klasycznych pomp ciepła, ale za to bardziej energooszczędne, gdyż dzięki zastosowanym falownikom w płynny sposób dopasowują wydajność (czyli obroty) zarówno sprężarki jak i wentylatora, do zapotrzebowania ciepła przez wodę w basenie. Mogą pracować w zakresie wydajności od 25% do 100%, lecz przez większość czasu pracują w zakresie 25% - 45% dla osiągnięcia największej efektywności. W tym zakresie wydajności generowany przez nie hałas jest nieznaczny. Pompy Inverter-Plus przeszły badania wykonane przez niemiecką instytucję certyfikującą TUV Rheinland, mającą oddział w Polsce, oraz w pełni odpowiadają odpowiednim przepisom UE. Zasada działania pomp ciepła Inverter-Plus Inverter-Plus są pompami powietrznymi, a ściślej mówiąc pompami typu powietrze/woda i wykorzystują jako dolne źródło (z którego ciepło jest pozyskiwane) powietrze atmosferyczne. Pompy te są pompami typu monoblok, czyli kompaktowymi, które w jednej obudowie zawierają wszystkie elementy składowe. Dzięki temu instalacja pomp jest bardzo prosta, a dodatkowe koszty inwestycyjne to zakup rur, kształtek i zaworów z PVC o średnicy d50/63 mm i podłączenie urządzenia do instalacji filtracyjnej basenu. Niskie opory przepływu w skraplaczu, czyli tytanowym wymienniku ciepła, w którym woda basenowa jest ogrzewana, umożliwiają wykorzystanie istniejącej pompy filtracyjnej basenu. Ze względu na hałas i wibracje pompa ciepła powinna być posadowiona na fundamencie za pośrednictwem wibroizolatorów. 1

2 W obudowie każdej pompy ciepła zamontowane są podstawowe elementy: sprężarka, tytanowy wymiennik ciepła wody (skraplacz), wymiennik ciepła powietrza (parownik) z wentylatorem, zawór 4-drogowy, element rozprężny (dławiący), filtry czynnika chłodniczego oraz elektroniczny układ sterujący z czujnikami ciśnienia, temperatury i przepływu wody. W przypadku pomp Inverter-Plus rolę elementu rozprężnego zapewnia elektryczny zawór rozprężny. Czynnik chłodniczy w postaci cieczy pod wysokim ciśnieniem przepływa przez filtr, a następnie elektryczny zawór rozprężny, gdzie wskutek dużego dławienia następuje znaczne zmniejszenie jego ciśnienia, a zarazem i temperatury. Schłodzony czynnik chłodniczy stopniowo odparowuje i podawany jest dalej do parownika, gdzie zostaje ogrzany przez przepływające powietrze i przechodzi ostatecznie w stan gazowy. Następnie gazowy czynnik chłodniczy poprzez zawór 4-drogowy zasysany jest przez sprężarkę. Po sprężeniu czynnik chłodniczy w postaci gazu ma wysoką temperaturę oraz ciśnienie i ponownie poprzez zawór 4-drogowy kierowany jest do skraplacza, gdzie oddaje ciepło przepływającej wodzie basenowej, ulega skropleniu i zamienia się w ciecz, która kierowana jest z powrotem do zaworu rozprężnego. W parowniku czynnik chłodniczy w postaci gazu ma początkowo ujemną temperaturę, a przy niskiej temperaturze powietrza i dużej wilgotności może dojść do oblodzenia parownika, podobnie jak w lodówce. W takim przypadku elektroniczny układ sterujący przesteruje zawór 4-drogowy zmieniając kierunek przepływu czynnika chłodniczego i kierując go w postaci gorącego gazu bezpośrednio ze sprężarki do parownika (zamiast skraplacza), co sprawia, że rozmrażanie trwa bardzo krótko i straty energii są niewielkie. Obsługa pomp Inverter-Plus jest bardzo prosta. Na obudowie pompy zainstalowany jest sterownik elektroniczny z wyłącznikiem, przyciskami do zaprogramowania temperatury wody, przyciskiem Mode i wyświetlaczem LED, na którym pokazywana jest temperatura wody. Obsługa urządzenia sprowadza się do jego włączenia i wybrania za pomocą przycisków żądanej temperatury wody w basenie. Za pomocą przycisku Mode można wybrać standardowy tryb pracy Smart lub tryb cichy Silence (tryb Silence opisano poniżej). W przypadku wystąpienia usterek pompa ciepła zostanie zatrzymana, a na wyświetlaczu pojawi się kod usterki, który umożliwia serwisowi szybkie dokonanie naprawy. 2

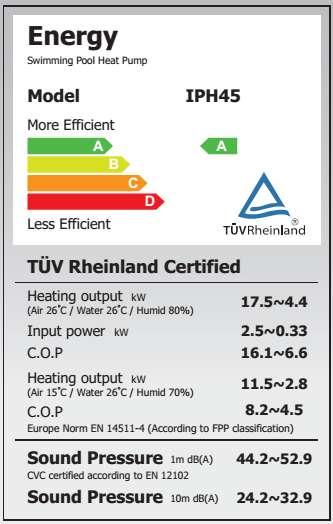

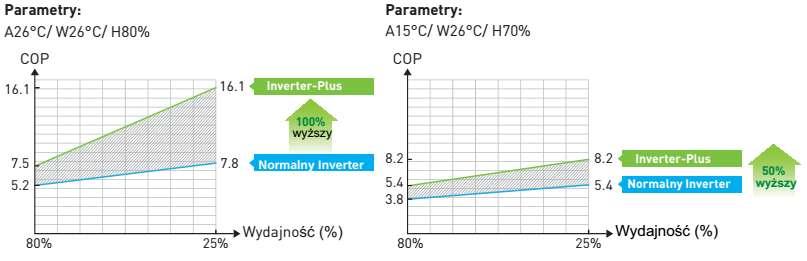

3 Wyjaśnienia wymaga pojęcie współczynnika efektywności chłodniczej COP (Coefficient of Performance). Jest to stosunek mocy grzewczej do mocy pobieranej przez urządzenie. Przykładowo jeśli COP ma wartość 8, a pompa pobiera 1 kw mocy to oddaje 8 razy więcej mocy grzewczej, czyli 8 kw. Współczynnik ten jest zmienny i tym wyższy, im wyższa jest temperatura powietrza. Pompy Inverter-Plus uzyskują średni współczynnik efektywności COP w zakresie 16,0 6,5 przy parametrach A26 0 C/W26 0 C/H80% (temperatura powietrza/wody/wilgotność względna) oraz COP w zakresie 8,0 4,5 przy parametrach A15 0 C/W26 0 C/H70%. Są to bardzo korzystne parametry zapewniające niskie koszty ogrzewania basenu. Dane te podano w poniższych tabelach wraz z poziomem hałasu generowanym przez urządzenie: A26 0 C/W26 0 C/H80% IPH28 IPH35 IPH45 IPH55 IPH70 IPH70T IPH100T 25% 45% 80% 100% COP - Współczynnik efektywności 16,1 16,0 16,1 16,0 16,2 16,1 16,4 Poziom hałasu w odległości 1 m db(a) 39,5 42,8 44,2 44,7 48,6 48,6 49,6 COP - Współczynnik efektywności 12,7 12,6 12,8 12,6 12,9 12,8 13,0 Poziom hałasu w odległości 1 m db(a) 39,8 43,1 43,9 45,2 48,7 48,7 49,8 COP - Współczynnik efektywności 7,9 7,8 7,6 7,5 7,7 7,6 7,8 Poziom hałasu w odległości 1 m db(a) 44,7 48,8 49,9 50,7 52,1 52,1 52,3 COP - Współczynnik efektywności 6,8 6,7 6,6 6,4 6,6 6,5 6,7 Poziom hałasu w odległości 1 m db(a) 48,2 52,1 52,9 53,8 55,5 55,5 55,8 A15 0 C/W26 0 C/H80% IPH28 IPH35 IPH45 IPH55 IPH70 IPH70T IPH100T 25% 45% 80% 100% COP - Współczynnik efektywności 8,1 8,0 8,2 8,1 8,3 8,2 8,4 Poziom hałasu w odległości 1 m db(a) 39,5 42,8 44,2 44,7 48,6 48,6 49,6 COP - Współczynnik efektywności 7,4 7,3 7,5 7,2 7,6 7,5 7,7 Poziom hałasu w odległości 1 m db(a) 39,8 43,1 43,9 45,2 48,7 48,7 49,8 COP - Współczynnik efektywności 5,5 5,4 5,4 5,1 5,4 5,3 5,5 Poziom hałasu w odległości 1 m db(a) 44,7 48,8 49,9 50,7 52,1 52,1 52,3 COP - Współczynnik efektywności 4,7 4,6 4,5 4,5 4,6 4,5 4,7 Poziom hałasu w odległości 1 m db(a) 48,2 52,1 52,9 53,8 55,5 55,5 55,8 Cechy pomp ciepła Inverter-Plus 1. Wyższy współczynnik efektywności COP w porównaniu z innymi pompami ciepła. Współczynnik COP jest około 70% wyższy niż klasycznych pomp ciepła i około 50% wyższy od normalnych inwerterowych pomp ciepła. Zależność wpółczynnika COP od czasu pracy pompy w ciągu dnia Basen 45 m 3, pompa IPH45 pracuje 15 godz./dobę, parametry A15 0 C/W26 0 C/H70%: Pompa Inverter-Plus po około 3-godzinnym podgrzaniu wody po przerwie nocnej pracuje przy COP równym około 8,0, natomiast klasyczna pompa On/Off stale pracuje przy COP równym około 4,0. 3

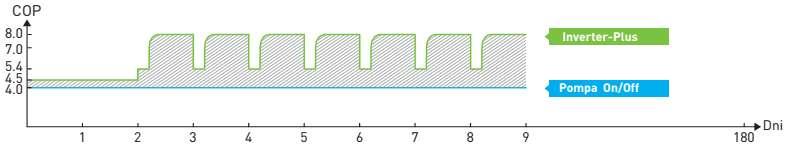

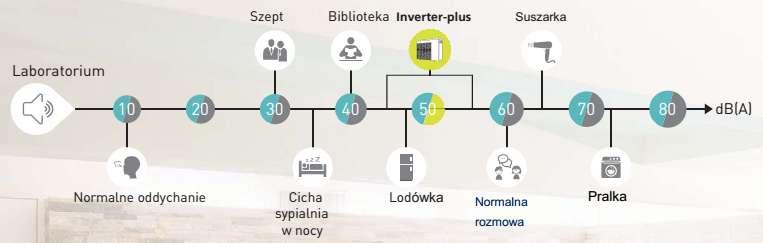

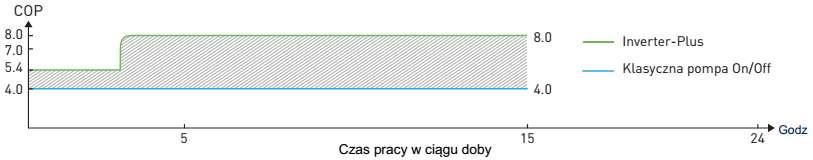

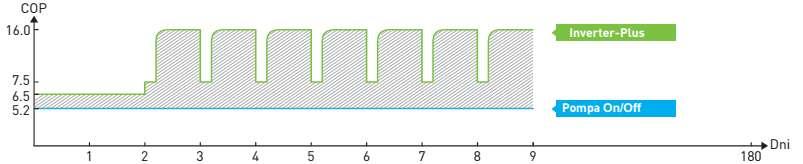

4 Porównanie współczynnika COP w sezonie kąpielowym Sezon kąpielowy 6 miesięcy, parametry A15 0 C/W26 0 C/H70%: Pompa Inverter-Plus po około 2-dniowym podgrzaniu wody pracuje przez większą część każdego dnia przy COP równym około 8,0, natomiast klasyczna pompa On/Off stale pracuje przy COP równym około 4,0. Sezon kąpielowy 6 miesięcy, parametry A26 0 C/W26 0 C/H70%: Pompa Inverter-Plus po około 2-dniowym podgrzaniu wody pracuje przez większą część każdego dnia przy COP równym około 16,0, natomiast klasyczna pompa On/Off stale pracuje przy COP równym około 4,0. Porównanie współczynnika COP przy utrzymywaniu stałej temperatury wody 26 0 C. 2. Wyjątkowo cicha praca w porównaniu z klasycznymi pompami ciepła. W pompie Inverter-Plus zastosowano super cichą sprężarkę inwerterowa Mitsubishi oraz w pełni inwerterowy wentylator. Praca urządzenia przy utrzymywaniu temperatury wody na zadanym poziomie 26 0 C jest około 10 razy bardziej cicha niż klasycznych pomp ciepła. Na poniższym rysunku podano poziomy hałasu generowane przez różne źródła. 4

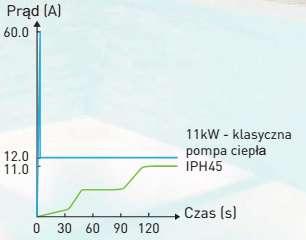

5 3. Obudowa wykonana z aluminium. Obudowa pomp ciepła Inverter-Plus wykonana została z aluminium zapewniając długą żywotność i odporność na korozję. 4. Miękki rozruch Po włączeniu pompy Inverter-Plus prąd rozruchu zmienia się od 0 A do prądu znamionowego w ciągu 2 minut. Nie ma to żadnego ujemnego wpływu na domowy system elektryczny. Natomiast prąd rozruchu klasycznej pompy ciepła On/Off jest około 5 razy większy od prądu znamionowego, co może stanowić szkodliwe obciążenie domowej instalacji elektrycznej. 5. Możliwość pracy przy temperaturze powietrza 7 0 C. Pompa ciepła Inverter-Plus została zaprojektowana do pracy przy temperaturze powietrza osiągającej -7 0 C. W znaczący sposób wydłuża to okres korzystania z komfortowej temperatury wody w basenie przy niskich temperaturach powietrza. 6. Tryb cichy (Silence). Za pomocą przycisku Mode na sterowniku elektronicznym można wybrać standardowy tryb pracy Smart lub tryb cichy Silence. Zaleca się wybranie trybu cichego na początku sezonu kąpielowego, kiedy temperatura wody nie osiągnęła jeszcze wartości zadanej. Inverter-Plus pracuje wtedy z wydajnością równą 25% - 80% maksymalnej osiągając wyższy współczynnik COP i generując mniejszy hałas. 7. Tytanowy wymiennik ciepła spawany srebrem i pokryty PVC. Wykonany z tytanu i spawany srebrem wymiennik ciepła zapewnia dłuższą o 50% żywotność, a także wyższą o 50% wydajność. 8. Zastosowanie ekologicznego czynnika chłodniczego R410A. 9. Skuteczne odmrażanie. Skuteczne odmrażanie zapewnia użycie gorącego gazu chłodniczego z wykorzystaniem zaworu 4-drogowego japońskiej firmy Saginomiya. 10. Prostota instalacji i obsługi. Instalacja pomp Inverter-Plus i jej obsługa, jak opisano wyżej, jest wyjątkowo prosta i nie powinna nastręczać kłopotów przeciętnemu posiadaczowi basenu Dobór pomp ciepła Inverter-Plus do basenu Parametry pracy: A15 0 C/W26 0 C/H80% Założona objętość wody w basenie 43 m 3. Dla tego basenu z poniższej tabeli możemy dobrać pompy IPH28, IPH35, jak również IPH45. 5

6 Zaleca się, aby zawsze dobierać większy model pompy, czyli IPH35. W takim przypadku pompa będzie pracowała dłużej przy niższych obrotach (wydajności) przynosząc następujące korzyści: dłuższy czas cichej pracy, współczynnik COP średnio o 15 20% wyższy, szybsze ogrzewanie wody. Koszty ogrzewania basenu Koszty ogrzewania basenu zależą od strat ciepła wody. Największe straty ciepła wynikają z parowania wody na powierzchni basenu, którego intensywność zależy głównie od różnicy temperatur wody i powietrza, wilgotności powietrza oraz ruchu powietrza (wiatr) i wody (gładkie/wzburzone lustro wody). Dlatego na koszty ogrzewania basenu największy wpływ będzie miało stosowanie przykryć basenowych w momentach, gdy basen nie jest użytkowany. Dla typowego basenu 4 x 8 x 1,35 m = 43 m 3 zaleca się zgodnie z powyższą uwagą i poniższą tabelą (Dane techniczne) zastosowanie pompy ciepła IPH33 o zmiennej mocy grzewczej w zakresie 13,5 3,4 kw przy parametrach A26 0 C/W26 0 C/H80% oraz 9,5 2,3 kw przy A15 0 C/W26 0 C/H80%. Moc pobierana przez urządzenie będzie mieściła się w zakresie 2,1 0,25 kw. Pierwsze podgrzanie wody w basenie (rozpoczęcie sezonu) będzie wymagało oczywiście zwiększonego zapotrzebowania na ciepło zależnego głównie od wstępnej temperatury wody i temperatury otoczenia. Według firmy Fairland pierwsze podgrzanie wody w basenie do temperatury 26 0 C trwa przeciętnie 3 5 dni. Pompa Inverter-Plus będzie wtedy pracowała ze 100% wydajnością, choć producent zaleca w tym okresie wybranie trybu Silence, przez co okres podgrzewania basenu może zostać trochę przedłużony. Przy parametrach A15 0 C/W26 0 C/H80% i 100% wydajności współczynnik COP wyniesie około 4,6, a moc pobierana przez pompę 2,1 kw. Moc grzewcza będzie zatem wynosiła 4,6 x 2,1 = 9,66 kw. Wraz ze wzrostem temperatury wody pompa będzie płynnie zmniejszała obroty sprężarki i wentylatora i po osiągnięciu temperatury wody 26 0 C pompa będzie pracowała z 25% wydajnością pokrywając straty ciepła i pobierając jedynie 0,25 kw. Współczynnik COP osiągnie wtedy wartość 8,0, a moc grzewcza wyniesie około 2,0 kw. Według danych firmy Fairland dla typowych warunków eksploatacji basenu (A15 0 C/W26 0 C/H70% i 15 godz. pracy pompy w ciągu doby) pompa Inverter-Plus będzie prawdopodobnie cały czas pracowała z wydajnością około 25 40%, aby utrzymać temperaturę wody na poziomie 26 0 C. Zakładając koszt energii elektrycznej w 2016 na poziomie 0,6 zł/kwh minimalny dzienny koszt eksploatacji pompy ciepła dla tego basenu wyniesie: 15 godz x 0,25 kw x 0,6 zł/kwh = 2,25 zł/dzień W przypadku wzrostu temperatury powietrza do 26 0 C straty cieplne ulegną obniżeniu, a efektywność pompy ciepła zwiększy się, co jeszcze znacząco powinno obniżyć koszty ogrzewania. 6

7 Dane techniczne Model IPH28 IPH35 IPH45 IPH55 IPH70 IPH70T IPH100T Zalecana objętość basenu (m 3 ) Zakres temperatur powietrza ( 0 C) Od -7 do 43 Parametry pracy przy A26 0 C/W26 0 C/H80% - temperatura powietrza/temperatura wody/wilgotność względna Moc grzewcza (kw) 11,5-2,8 13,5 3,4 17,5 4,4 21,5 5,4 28,2 7,1 27,8 7,0 36,5 9,2 Moc grzewcza w trybie cichym (kw) 9,2 2,8 10,6 3,4 14,0 4,4 17,0 5,4 22,1 7,1 22,0 7,0 29,2 9,2 COP - Współczynnik efektywności 16,1 6,8 16,0 6,7 16,1 6,6 16,0 6,4 16,2 6,6 16,1 6,5 16,4 7,8 COP - Współczynnik efektywności w trybie cichym 16,1 7,9 16,0 7,8 16,1 7,6 16,0 7,5 16,2 7,7 16,1 7,6 16,4 7,8 Parametry pracy przy A15 0 C/W26 0 C/H70% - temperatura powietrza/temperatura wody/wilgotność względna Moc grzewcza (kw) 7,5 1,9 9,5 2,3 11,5 2,8 14,5 3,4 18,3 4,6 18,2 4,5 24,2 6,2 Moc grzewcza w trybie cichym (kw) 6,0 1,9 7,6 2,3 9,0 2,8 11,5 3,4 14,9 4,6 14,8 4,5 19,5 6,2 COP - Współczynnik efektywności 8,1 4,7 8,0 4,6 8,2 4,5 8,1 4,5 8,3 4,6 8,2 4,5 8,4 4,7 COP - Współczynnik efektywności w trybie cichym 8,1 5,5 8,0 5,4 8,2 5,4 8,1 5,1 8,3 5,4 8,2 5,3 8,4 5,5 Moc pobierana przez pompę (kw) 1,7 0,22 2,1 0,25 2,5 0,33 3,33 0,44 4,0 0,58 4,0 0,58 5,2 0,79 Prąd znamionowy (A) 7,4 0,95 9,1 1,1 10,9 1,4 14,5 1,9 17,4 2,5 5,8 0,8 8,0 1,1 Zasilanie 230 V/50 Hz 400 V/50 Hz Klasa efektywności energetycznej A Sprężarka chłodnicza (producent/typ) Mitsubishi/obrotowa Mitsubishi/śrubowa Czynnik chłodniczy R410A Zalecany przepływ wody basenowej (m 3 /godz.) ,5 8, Poziom hałasu w odległości 1 m db(a) 39,5-48,2 42,8-52,1 44,2-52,9 44,7-53,8 48,6-55,5 48,6-55,5 49,6-55,8 Poziom hałasu w odległości 10 m db(a) 19,5-28,2 22,8-32,1 24,2-32,9 24,7-33,8 28,6-35,5 28,6-35,5 29,6-35,8 Wymiennik ciepła (skraplacz) Tytanowy pokryty PVC Obudowa Stop aluminium Złączki wejścia/wyjścia wody basenowej (mm) d50 Wymiary długość/szerokość/wysokość (mm) 961/312/ /312/ /392/ /392/ /420/ /420/ /530/ 960 Masa netto (kg) Gwarancja (miesiące) 120 miesięcy na sprężarkę i 36 miesięcy na pozostałe elementy 1. Parametry podane przy A15 0 C/W26 0 C/H70% są zgodne z normą europejską EN Poziom hałasu został zmierzony w certyfikowanym laboratorium CVC zgodnie z normą europejską EN Podane parametry dotyczą basenów z przykryciami izotermicznymi i systemem filtracyjnym działającym przynajmniej 15 godz. w ciągu doby. 3. Podane parametry mogą ulec zmianie bez uprzedzenia. 7

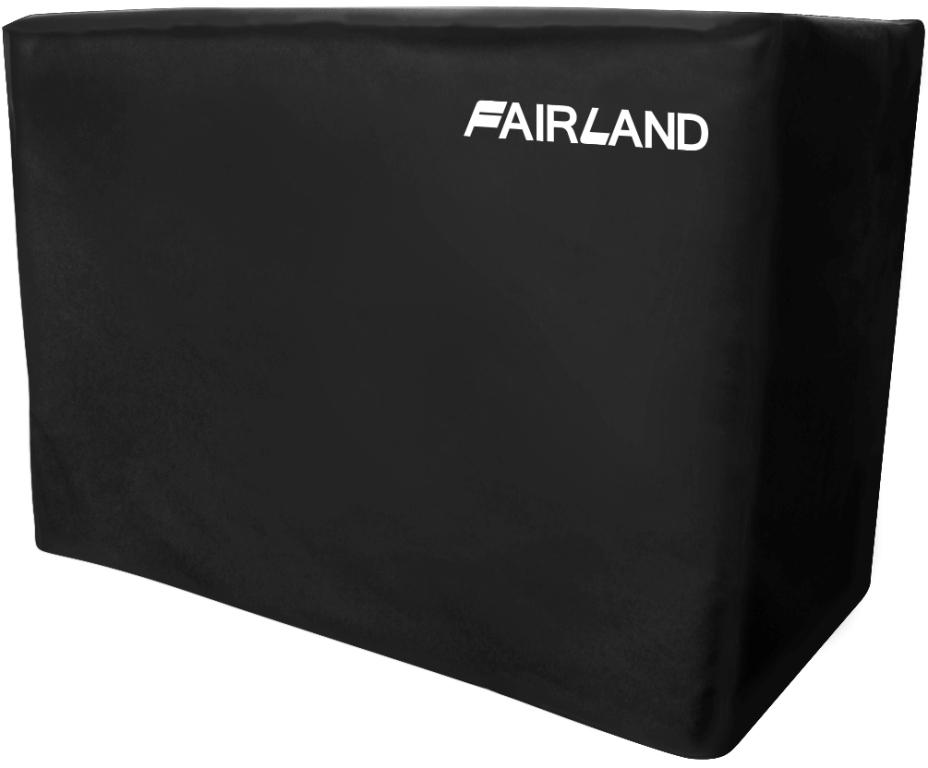

8 Numery katalogowe pomp ciepła InverterPlus IPH28 pompa ciepła InverterPlus o wydajności 11,5 2,8 kw, IPH35 pompa ciepła InverterPlus o wydajności 13,5 3,4 kw, IPH45 pompa ciepła InverterPlus o wydajności 17,5 4,4 kw, IPH55 pompa ciepła InverterPlus o wydajności 21,5 5,4 kw, IPH70 pompa ciepła InverterPlus o wydajności 28,2 7,1 kw, IPH70T pompa ciepła InverterPlus o wydajności 27,8 7,0 kw, IPH100T pompa ciepła InverterPlus o wydajności 36,5 9,2 kw. Opakowanie Każda pompa ciepła InverterPlus dostarczana jest w kartonie zawierającym: kompletną pompę ciepła, wibroizolatory 4 szt, zestaw do usuwania skroplin, przykrycie zimowe wykonane z wodoodporngo materiału w kolorze czarnym, instrukcję obsługi. Wibroizolatory Przykrycie zimowe 8
