1 Egz. 1 Nr ew. 01/02/2009 DOKUMENTACJA WYKONAWCZA Stadium : Dokumentacja Budowlana BranŜa : Elektryczna Temat : Przebudowa i modernizacja Instalacji oświetlenia, Gniazd 230V oraz sieci strukturalnej Pomieszczeń wydziału komunikacji Obiekt : Starostwo Powiatowe Ul. Wały Jarosława Dąbrowskiego Rawicz Inwestor : Starostwo Powiatowe Ul. Runek Rawicz Projektował : Wiesław Rębielak Opracował : Wiesław Rębielak data opracowania Luty 2009 Projektowanie nadzorowanie i kosztorysowanie 1

2 Spis zawartości opracowania I II III IV V VI Strona tytułowa Spis zawartości opracowania Oświadczenie projektanta Opis ogólny 1. Podstawa opracowania 2. Cel i zakres opracowania Opis techniczny 1. Prace demontaŝowe 2. Szafa logistyczna 3. Rozprowadzenie sieci logistycznej 4. Rozprowadzenie energii - instalacja oświetleniowa - instalacja gniazd ogólnych 230V - instalacja sieci strukturalnej ( gniazd 230V DATA ) - uwagi dodatkowe wykonania instalacji strukturalnej 5. Ochrona przeciw przepięciowa 6. Ochrona przeciw poraŝeniowa 7. Instalacja P-poz 8. Uwagi końcowe Informacje dla opracowania planu BIOZ VII Zestawienie rysunków: Nr0 Nr1 Nr2 Schemat instalacji oświetlenia, gniazd 230V do demontaŝu Schemat instalacji oświetlenia, gniazd 230V i gniazd DATA oraz sieci logicznej parter Schemat instalacji oświetlenia, gniazd 230V i gniazd DATA oraz sieci logicznej I piętra Projektowanie nadzorowanie i kosztorysowanie 2

3 III Oświadczenie projektanta Projektanta o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Ja niŝej podpisany: Wiesław Rębielak Legitymujący się : APV Burmistrz Miasta Wąsosza Zamieszkały: ul. Sienkiewicza Wąsosz Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( jedn. tekst Dz. U. Z 2000 r. Nr 106 poz z późniejszymi zmianami ) zgodnie z art. 20 ust.4 tej ustawy oświadczam, Ŝe projekt opracowany dla: dotyczy budowy : Starostwo Powiatowe ul. Rynek Rawicz Przebudowy sieci elektrycznych w pomieszczeniach biurowych ul. Wały Jarosława Dąbrowskiego Rawicz został sporządzony zgodnie z obowiązującymi normami i przepisami oraz wiedzą techniczną. Świadom odpowiedzialności karnej zapodanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu Karnego, potwierdzam własnoręcznym podpisem prawdziwość danych, zamieszczonych powyŝej. Podpis projektanta Projektowanie nadzorowanie i kosztorysowanie 3

4 Projektowanie nadzorowanie i kosztorysowanie 4

5 Projektowanie nadzorowanie i kosztorysowanie 5

6 IV Opis ogólny. ZAKŁAD INSTALATORSTWA ELEKTRYCZNEGO PIOTR JACKOWSKI 1. Podstawa opracowania - Zlecenie inwestora - Uzgodnienia z inwestorem - Projekty branŝowe - Obowiązujące przepisy i normy PN-IEC 2. Cel i zakres opracowania Podmiotem opracowania jest projekt budowlany, który ma na celu stworzenie podstaw do wykonania i kosztorysowania instalacji elektrycznych w przebudowywanym i modernizowanym budynku biurowym Starostwa Powiatowego w Rawiczu przy ulicy Wały Jarosława Dąbrowskiego. Modernizacja instalacji przebiegać będzie w pomieszczeniach parteru i I piętra. Obejmująca wymianę instalacji gniazd 230V ogólnego uŝytku i oświetlenia, oraz przebudowę i budowę sieci strukturalnej i logicznej. Przebudowę rozdzielni R0 i RK. Zakres opracowania : - rozprowadzenie instalacji a - instalacja oświetlenia biura komunikacji na parterze b - instalacja gniazd 230V biura komunikacji na parterze c - instalacja gniazd strukturalnych 230V DATA d - instalacja gniazd logicznych biura komunikacji, biura prawa jazdy na parterze oraz biura naczelnika tych wydziałów na I piętrze. Projektowanie nadzorowanie i kosztorysowanie 6

7 V Opis techniczny Prace demontaŝowe Prace demontaŝowe instalacji elektrycznych oświetlenia, gniazd 230V ogólnego stosowania, gniazd 230V DATA i sieci logicznej dotyczą tylko przebudowywanego pomieszczenia 7; 7A. Prace demontaŝowe naleŝy wykonywać z uwagą i ostroŝnością by nie naruszyć przewodów sieci logicznej biegnącej z serwera I piętra, gdyŝ będą one dalej przeciągnięte do szafy krosowej zamontowanej w pomieszczeniu nr 7 NaleŜy zdemontować obecną sieć CEPIK to jest: oprzewodowanie i osprzęt biegnącą od serwera umieszczonego obecnie w pomieszczeniu nr 7A. Przeniesienie serwera CEPIK nie naleŝy do zakresu tej dokumentacji. Do demontaŝu są przewody gniazd 230V ogólnego uŝytku, oraz oprzewodowanie opraw oświetleniowych w pomieszczeniu 7 i 7A. Przy pracach demontaŝowych na korytarzy typu odkuwanie bruzd, dokrywanie kanałów kablowych uwaŝać na istniejące czynne obwody elektryczne i logiczne. W rozdzielni R0 odłączyć stare obwody zasilania gniazd 230V i oświetlenia dla pomieszczenia 7 i 7A. Szafa Logiczna Dla prawidłowego rozdziału sygnału przychodzącego z szafy serwera w przebudowanym pomieszczeniu nr 7 naleŝy zawiesić nową szafę krosową z zamontowanymi dwoma portowymi panelami krosowymii Drzwi przednie z wklejoną szybą hartowaną i zamkiem 1 punktowym, zamontowane na zawiasach umoŝliwiających otwieranie drzwi o 180 stopni. Ściana tylna z blachy stalowej, mocowana przy pomocy zawiasów umoŝliwiających otwieranie szafy o 180 stopni. Obudowa ma posiadać cztery otwory wprowadzające do kabli (250x70mm) (1xczęść górna, 2xczęść tylna, 1xczęść dolna). Pionowe profile montaŝowe19 z blachy ocynkowanej, mocowane na poziomych trawersach z rastrem co 25 mm, minimalna odległość od drzwi przednich 65mm. Linki o przekroju 6mm i długości 300mm (do uziemienia drzwi i ściany tylnej). Zestaw montaŝowy: 3 x płyta przepustu kabli 1 x listwa szczotkowa. 12 x blachowkręt M2,9 x 9,5 16 x śruba montaŝowa M6 2 x klucz do drzwi przednich Projektowanie nadzorowanie i kosztorysowanie 7

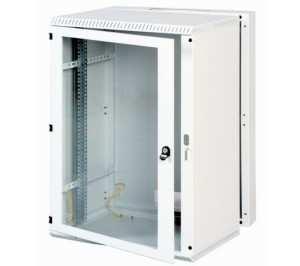

8 Parametry techniczne: Standardowy kolor RAL 7035 (jasno szary - struktura) Zabezpieczenie IP 20 Jedna płaszczyzna montaŝowa 19" Drzwi otwierane prawo lub lewostronnie- funkcja uzyskiwana przez moŝliwość dowolnego zawieszenia (góra - dół) szafy na ścianie Szafa kompletnie zmontowana i uziemiona Szafy pakowane w karton Oznaczenia: kod nośność szerokość głębokość wysokość U waga wysokość BK/ BK/ BK/ BK/ BK/ BK/ Opis i charakterystyka techniczna produktu: Panele krosowe EmiterNet kat.5e zbudowano w oparciu o moduły PCB 8 portowe z oznaczeniem kolorowym (568A/B). Administrację okablowaniem ułatwiają oznaczenia portów. W komplecie znajduje się zestaw śrub montaŝowych, krawatki kablowe oraz instrukcja instalacji. Dodatkowo moŝna doposaŝyć panel w półkę porządkującą przebiegi kablowe. Zintegrowane z panelem pole opisowe. Standard 19", wysokość 1U - panel 24 portowy. Objęte certyfikacją ETL oraz Instytutu Łączności. Projektowanie nadzorowanie i kosztorysowanie 8

9 Produkty kompatybilne z panelem: gniazda: UTP RJ45 kat.5e keystone niebieski, kod: DCN/FA-682MK-8-C5E UTP RJ45 kat.5e z adapterem 1-modułowe białe, niskie kod: DC/TS-868K-8-C5E kable: UTP kat.5e, drut 4x2x24AWG, kod: K/EMITERNET-UTP5e UTP kat.5e LS0H (bezhalogenowy), drut 4x2x24AWG, kod: K/EMITERNET-UTP5e LS0H Parametry techniczne: Mechaniczne: kolory: niebieski, gniazda czarne wymiary (dł x wys x gł): 480x44x15,5mm (do złącza IDC) waga: 560g, materiał: rama metalowa, malowana proszkowo Gniazdo: Złącze typ IDC-LSA materiał: obudowa PC, UL 94V-0 styk IDC: fosforobrąz, pokryty 100 mikronową powłoką z niklu, zewnętrzna powłoka: 200 mikronów cyny Styki w gnieździe RJ45 - piny z fosforobrązu pokryte 100 mikronową powłoką z niklu, zewnętrzna powłoka: 50 mikronów złota Parametry mechaniczne: Gniazdo RJ cykli wpięcia Złącze IDC cykli łączenia Rozmiar kabla 24 do 26 AWG Temperatura pracy: -10'C do +68'C Wilgotność 10 do 90% Projektowanie nadzorowanie i kosztorysowanie 9

10 5. Rozprowadzenie energii Zasilania obwodów zaprojektowano jako instalację podtynkową i wtynkową w zaleŝności od ilości prowadzonych przewodów w danym punkcie. Do wykonania instalacji gniazd 230V ogólnego uŝytku i gniazd strukturalnych 230V DATA naleŝy zastosować przewód YDYp 3x2,5 750V. Do wykonania instalacji oświetleniowej naleŝy wykorzystać przewody typu YDYp 4 i 3 x 1,5 750V. Główne obwody gniazd i oświetlenia wychodzące z poszczególnych rozdzielni prowadzić w korytarzu i doprowadzać do puszek łączeniowych nad drzwiami poszczególnych pomieszczeń. UŜyć osprzętu laminowanego p/t. - instalacja oświetleniowa Przewiduje się przełoŝenie istniejących opraw oświetleniowych, tak aby dobrze doświetlały nowo ustawione stanowiska obsługi klienta. W dwóch oprawach naleŝy zamontować moduły awaryjne o wytrzymałości świetlnej równej dwóch godzin świecenia. Instalację naleŝy wykonać jako pod tynkową z zastosowaniem przewodów YDYp 4 i 3x1,5 mm/2 750V. Przy projektowaniu oświetlenia załoŝono następujące poziomy oświetlenia, które muszą zostać zapewnione przez zainstalowane źródła światła: Biura Oświetlenie awaryjne 500lx 1lx - instalacja ogólnych gniazd 230V Instalację naleŝy wykonać jako pod tynkową z zastosowaniem przewodów YDYp 3x2,5 mm/2 750V. Z rozdzielni R0 naleŝy wyprowadzić poszczególne obwody do zasilania gniazd. Nowe obwody naleŝy podłączyć do wcześniej odłączonych starych obwodów przewidzianych dla tego pomieszczenia biurowego. Nad drzwiami naleŝy umiejscowić puszki p/t fi 80 przez, które przejdą projektowane obwody. PomoŜe to w przyszłości na rozbudowę i przebudowę instalacji gniazd 230V ogólnego zastosowania. Zastosować gniazda p/t podwójne 2x2P+PE firmy OSPEL lub podobne. W pomieszczeniu gniazda umiejscowić na wysokości 0,30 m nad podłogą lub posadzką. - instalacja gniazd 230V DATA Instalację naleŝy wykonać jako pod tynkową z zastosowaniem przewodów YDYp 3x2,5 mm/2 750V. Z rozdzielni RK naleŝy wyprowadzić poszczególne obwody do zasilania gniazd Nowe obwody naleŝy podłączyć do wcześniej odłączonych starych obwodów przewidzianych dla tego pomieszczenia biurowego i w razie potrzeby podłączyć się pod zaciski wyłączników nad prądowych rezerwowych. Projektowanie nadzorowanie i kosztorysowanie 10

11 Nad drzwiami naleŝy umiejscowić puszki p/t fi 80 przez, które przejdą projektowane obwody. PomoŜe to w przyszłości na rozbudowę i przebudowę instalacji. Zastosować gniazda p/t pojedyncze modułowe do zamontowania w ramkach wielokrotnych GP-1FZK nr 997 OSPEL EFEKT lub podobne. Gniazda umiejscowić 30cm nad podłogą - instalacja sieci strukturalnej SERWER Przebudowa dotyczy tylko pomieszczenia biurowego 7 i 7A. W tym celu wcześniej zdemontowane przewody istniejącej sieci naleŝy doprowadzić do nowo projektowanej szafy krosowej. Istniejące przewody naleŝy wciągnąć do rurek karbowanych i ułoŝyć pod tynkiem. Nową instalację w ty pomieszczeniu naleŝy wykonać jako pod tynkową z zastosowaniem przewodów UTP 4x2x0,5 kat 5 ułoŝonymi w rurkach karbowanych i doprowadzonymi z szafy krosowej do poszczególnych punktów gniazd RJ45. Przewody w gniazdach RJ45 serwer zarobić i podłączyć. Podłączyć i zarobić kable w szafie krosowej pod nadzorem informatyka z starostwa powiatowego. Zastosować gniazda p/t podwójne modułowe do zamontowania w ramkach wielokrotnych GPK-2F nr 944 OSPEL EFEKT lub podobne. - instalacja sieci strukturalnej Cepik Jest to nowa instalacja w pomieszczeniu nr 7; 7B w przebudowywanym biurze komunikacji i nr 1 prawa jazdy na parterze, oraz biurze nr 11 naczelnika wydziału na I piętrze. Nową instalację w tych pomieszczeniach naleŝy wykonać jako pod tynkową z zastosowaniem przewodów UTP 4x2x0,5 kat 5 ułoŝonymi w rurkach karbowanych. Przewody naleŝy wyprowadzić z pomieszczenia serwerowi mieszczącego się na I piętrze i doprowadzić do poszczególnych punktów gniazd RJ45 cepik w w/w pomieszczeniach. Na parterze w korytarzu kable strukturalne prowadzić w istniejących korytach kablowych. Instalacje dla biura nr 11 na I piętrze prowadzić w korytku kablowym. W pomieszczeniu serwerowi zostawić 5 metrowe odcinki przewodów. Przewody w gniazdach RJ45 Cepik zarobić i podłączyć. Nie podłączać i zarabiać kabli w szafie serwera Cepik ( wykonane tej czynności leŝy w gestii informatyka ) Zastosować gniazda p/t podwójne modułowe do zamontowania w ramkach wielokrotnych GPK-2F nr 944 OSPEL EFEKT lub podobne. Uwagi dodatkowe do wykonania instalacji sytukturalnej Instrukcja wykonania kabla krosowego Do wykonania kabla krosowego potrzebne są dwa wtyki RJ45 i odpowiedniej długości kabel czteroparowy zwany skrętką. Z kabla ostroŝnie zdejmujemy izolację na długości ok. 2,5 5 cm, tak aby nie naciąć izolacji przewodów. Projektowanie nadzorowanie i kosztorysowanie 11

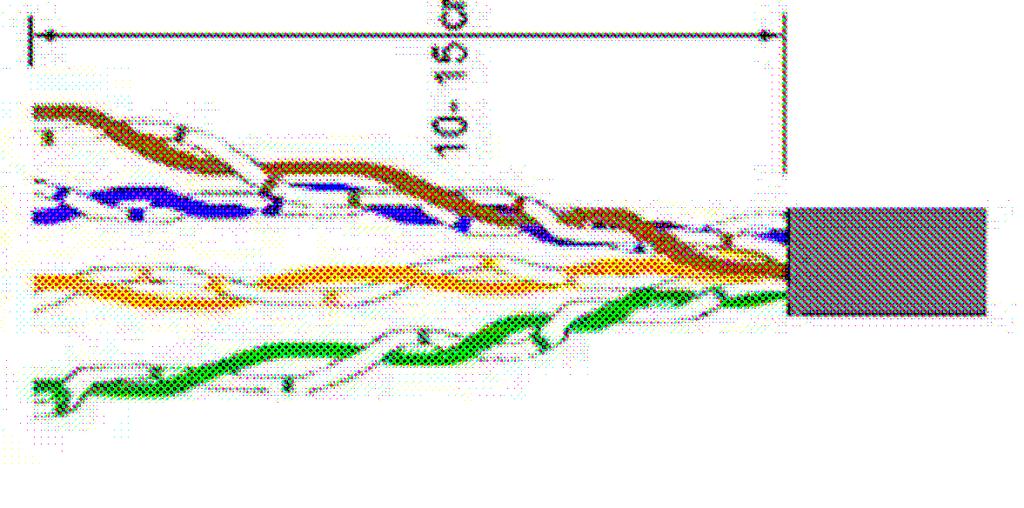

12 Rys. 1. Przygotowanie kabla do załoŝenia wtyku RJ45. Oddzielamy od siebie pary, prostujemy przewody, a następnie układamy je w kolejności wynikającej z przyjętej sekwencji, np. TIA/EIA 568B. T2 Biało pomarańczowy R2 Pomarańczowy T3 Biało zielony R1 Niebieski T1 Biało niebieski R3 Zielony T4 Biało brązowy R4 Brązowy Rys. 2. Układ przewodów według sekwencji TIA/EIA 568B Rys. 3. Wtyk RJ45 kolejność pinów. Skracamy przewody do długości 1,5 cm umoŝliwiającej załoŝenie wtyku RJ45, przy czym zwracamy szczególną uwagę na to, by ostrze tnące ustawić prostopadle do kabla, tak aby przycięte przewody miały taką samą długość. Wsuwamy przewody do wtyczki upewniając się, czy kolejność przewo Projektowanie nadzorowanie i kosztorysowanie 12
