EDYCJA DANYCH PRZESTRZENNYCH

Transkrypt

1 STUDIA PODYPLOMOWE - SYSTEMY INFORMACJI GEOGRAFICZNEJ EDYCJA DANYCH PRZESTRZENNYCH Justyna Górniak-Zimroz, justyna.gorniak-zimroz@pwr.wroc.pl DO UśYTKU WEWNĘTRZNEGO - WSZELKIE PRAWA ZASTRZEśONE WROCŁAW 2009

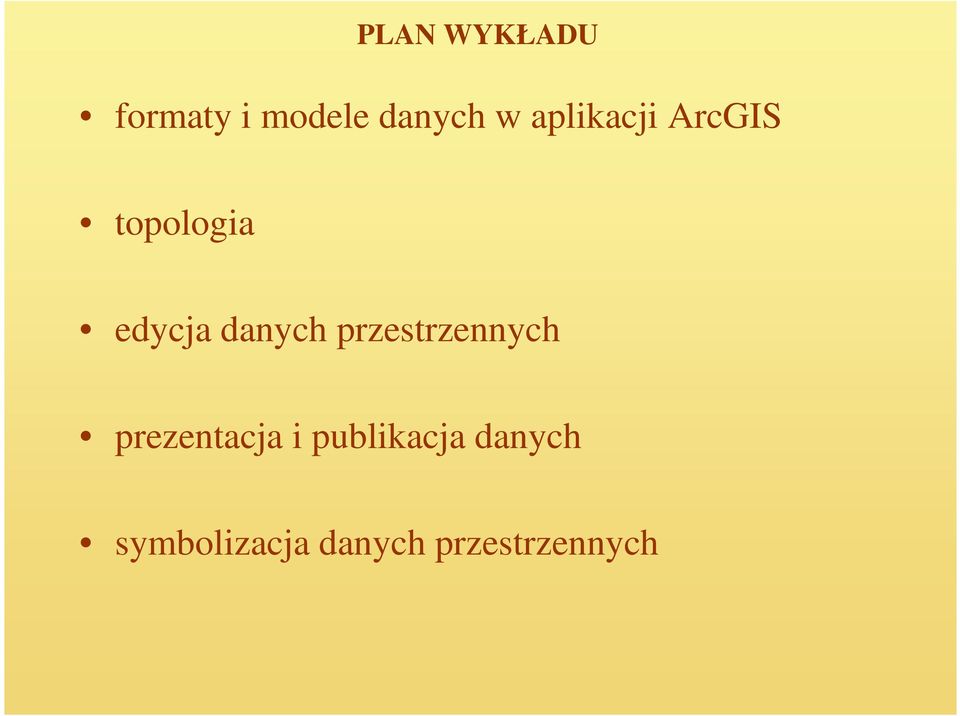

2 PLAN WYKŁADU formaty i modele danych w aplikacji ArcGIS topologia edycja danych przestrzennych prezentacja i publikacja danych symbolizacja danych przestrzennych

3 FORMATY I MODELE DANYCH W APLIKACJI ArcGIS

4 MODELE DANYCH MODELE WEKTOROWE zjawiska geograficzne są przedstawiane za pomocą punktów, linii i poligonów są przydatne do przedstawiania i przechowywania obiektów dyskretnych o dokładnie określonym kształcie np. budynki, przewody sieci, granice nieruchomości ArcGIS przechowuje dane wektorowe w klasach obiektów atrybuty opisowe powiązane z obiektami przechowywane są w tabelach ArcGIS posługuje się trzema formatami modelu wektorowego: warstwami informacyjnymi, plikami shape i geobazami

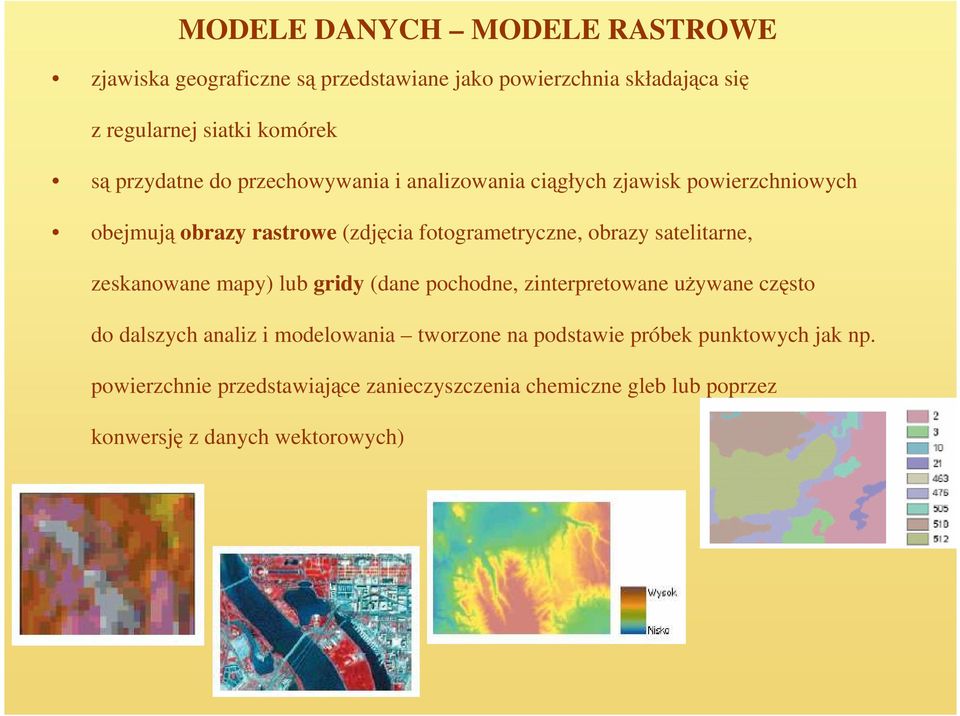

5 MODELE DANYCH MODELE RASTROWE zjawiska geograficzne są przedstawiane jako powierzchnia składająca się z regularnej siatki komórek są przydatne do przechowywania i analizowania ciągłych zjawisk powierzchniowych obejmują obrazy rastrowe (zdjęcia fotogrametryczne, obrazy satelitarne, zeskanowane mapy) lub gridy (dane pochodne, zinterpretowane uŝywane często do dalszych analiz i modelowania tworzone na podstawie próbek punktowych jak np. powierzchnie przedstawiające zanieczyszczenia chemiczne gleb lub poprzez konwersję z danych wektorowych)

6 MODELE DANYCH MODELE TIN - NIEREGULARNA SIEĆ TRIANGULACYJNA zjawiska geograficzne są przedstawiane w postaci siatki przylegających do siebie trójkątów powstałych wskutek połączenia nieregularnie rozmieszczonych punktów o współrzędnych XYZ ArcGIS przechowuje powierzchnie trianigulacyjne w postaci zestawów danych TIN

7 MODELE DANYCH plikowy oparty na systemie plików, np. warstw informacyjnych, plików shape, tabel atrybutów, obrazów rastrowych, gridów, itp. geobazy (bazy danych geograficznych) model reprezentujący informację geograficzną przy uŝyciu technologii relacyjnych baz danych Klasa obiektów (widok geometrii) Klasa obiektów (widok tabeli atrybutów)

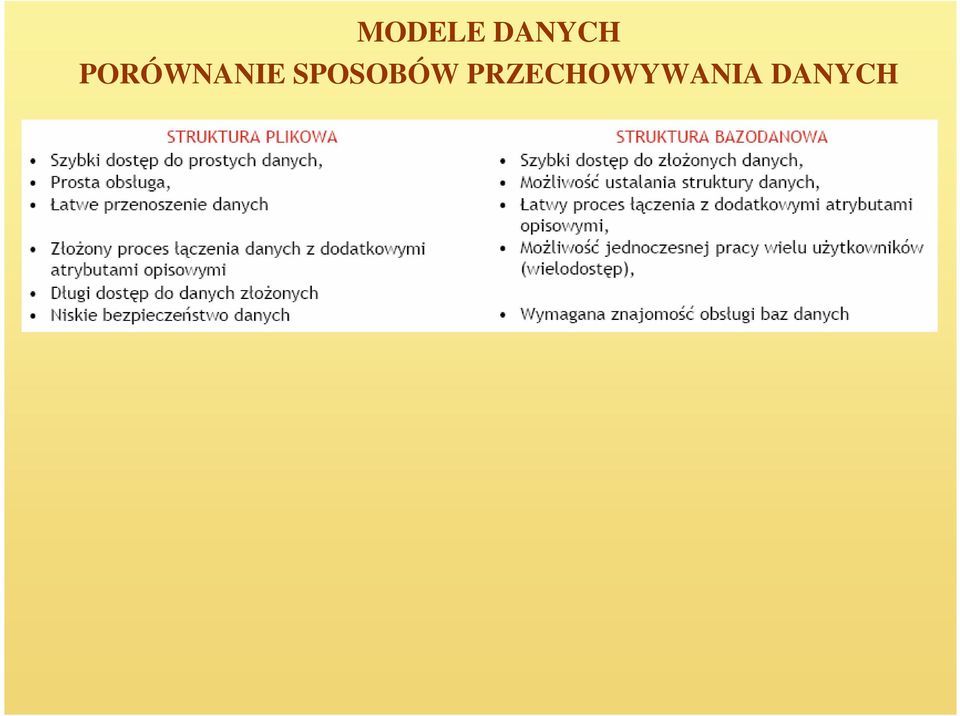

8 MODELE DANYCH PORÓWNANIE SPOSOBÓW PRZECHOWYWANIA DANYCH

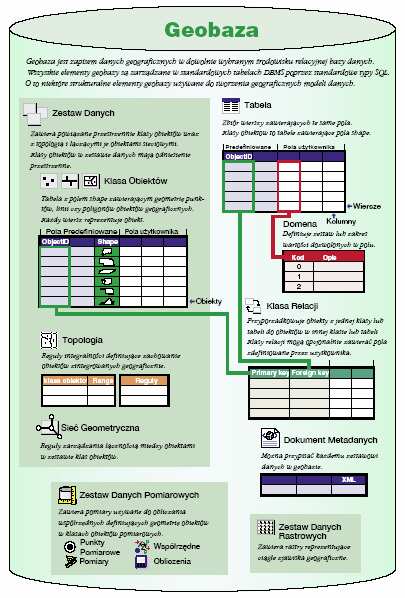

9 MODELE DANYCH - GEOBAZA

10 MODELE DANYCH - GEOBAZA

11 MODELE DANYCH GEOBAZA RODZAJE ARCHITEKTURY

12 FORMATY DANYCH W ArcGIS (ESRI Polska, 2002)

13 FORMATY DANYCH W ArcGIS WARSTWY INFORMACYJNE

14 FORMATY DANYCH W ArcGIS PLIKI SHAPE (ESRI Polska, 2002)

15 FORMATY DANYCH W ArcGIS PLIKI SHAPE Widok plików shape w drzewie katalogów ArcCatalog (po lewej stronie) i Windows Explorer (po prawej stronie)

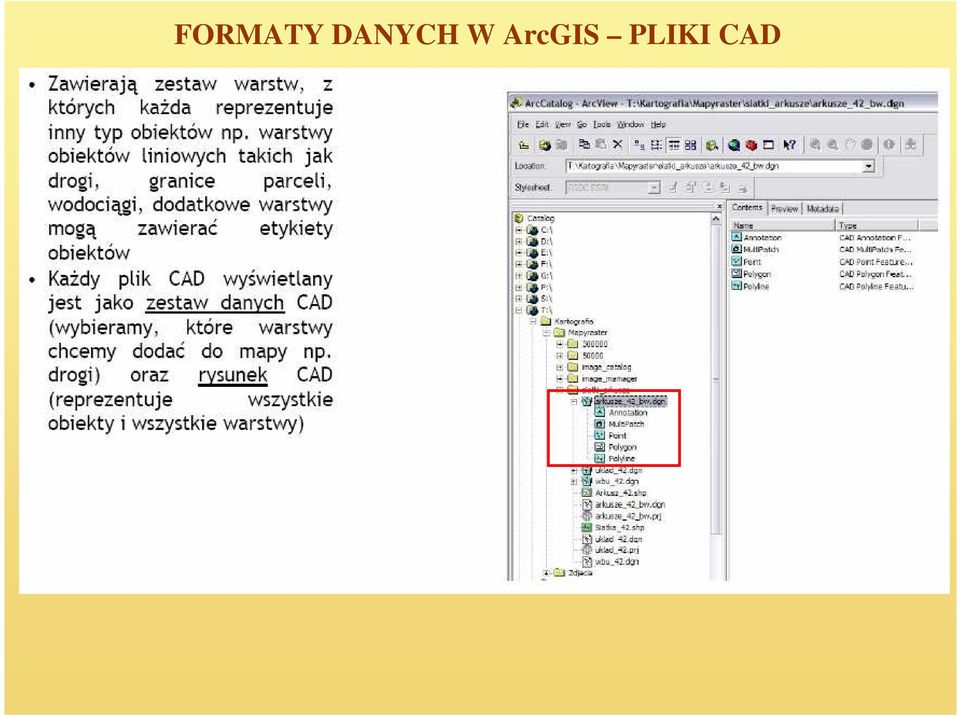

16 FORMATY DANYCH W ArcGIS PLIKI CAD

17 FORMATY DANYCH W ArcGIS DANE TABELARYCZNE

18 FORMATY DANYCH W ArcGIS (ESRI Polska, 2002)

19 TOPOLOGIA

20 TOPOLOGIA

21 TOPOLOGIA

22 SYMBOLIZACJA DANYCH W APLIKACJI ArcGIS

23 SYMBOLIZACJA DANYCH - PUNKTY

24 SYMBOLIZACJA DANYCH - LINIE

25 SYMBOLIZACJA DANYCH - POLIGONY

26 PREZENTACJA DANYCH I WYNIKÓW ANALIZ

27 MAPY WYKRESY RAPORTY

28 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Mapa przedstawiająca dane przy pomocy jednolitego symbolu przedstawiającego przestrzenne rozmieszczenie miejsc zamieszkałych oraz pozwalającego określić gęstość zaludnienia według liczby miejscowości znajdujących się w analizowanym obszarze

29 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Mapa opracowana na podstawie wartości unikalnych przedstawiająca obiekty w oparciu o wartość jednego z atrybutów na mapie typy uŝytkowania terenu przedstawiono róŝnymi barwami Metoda ta pokazuje sposób rozkładu obiektów podobnych ich zgrupowanie lub rozproszenie, połoŝenie róŝnych typów obiektów względem siebie, porównywalność wielkości poszczególnych kategorii Mapa przedstawiająca rodzaje gmin w powiecie milickim

30 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Mapa stopniowana barwą nadaje się do przedstawiania zjawisk geograficznych i liczebności obiektów Stopniowanie barwy symboli odbywa się według wartości poszczególnych atrybutów Mapa przedstawiająca liczbę ludności metodą stopniowania barwą obszary bardziej nasycone barwą charakteryzują się większą liczbą ludności

31 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Przedstawianie zmiennego rozmiaru symbolizującego obiekty przy pomocy stopniowania sygnatury Mapa przedstawiająca ujęcia wody z uwzględnieniem wydajności ujęcia

32 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Mapy z dodatkiem wykresów umoŝliwiają przedstawienie wielu atrybutów Mapa przedstawiająca za pomocą wykresu kołowego ilość i rodzaje odpadów komunalnych produkowanych w gminie Cieszków

33 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Mapa gęstości pokazująca obszary koncentracji pewnych obiektów. Takie przedstawienie danych pomaga w wyodrębnieniu obszarów wymagających działań pewnego rodzaju lub spełniających te same kryteria Jednym ze sposobów prezentacji gęstości zjawiska jest opracowanie mapy kropkowej. Symbolizacja następuje poprzez umieszczenie wewnątrz poligonów kropek reprezentujących określoną ilość. KaŜda kropka reprezentuje pewną wartość.

34 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Wiele atrybutów pozwala na pokazanie na mapie dwóch lub więcej cech, np. mapa obok przedstawia zróŝnicowaną barwą główne typy środowiska, a zaburzenia tego środowiska przedstawiono za pomocą sygnatury stopniowanej.

35 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY Cieniowana mapa rzeźby powierzchni słuŝy do prezentowania powierzchni ciągłych. Mapa ta przedstawia przedziały wartości wysokości stopniowane barwą z dodatkiem cieniowania grzbietów, dolin i stoków.

36 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY

37 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY

38 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY

39 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - MAPY

40 PREZENTACJA DANYCH I WYNIKÓW ANALIZ - WYKRESY

41 PUBLIKOWANIE DANYCH - RAPORTY

42 PUBLIKOWANIE DANYCH - RAPORTY

43 WYBRANE FUNKCJE APLIKACJI ArcGIS

44 FUNKCJE PAKIETU ArcGIS (ESRI Polska, 2002)

45 FUNKCJE PAKIETU ArcGIS (ESRI Polska, 2002)

46 PRZEGLĄD WYBRANYCH METOD ANALITYCZNYCH NARZĘDZIA I TECHNIKI ANALITYCZNE NARZĘDZIA SELEKCJI ANALIZA SĄSIEDZTWA KREATOR BUFOROWANIA

47 PRZEGLĄD METOD ANALITYCZNYCH identyfikacja elementów wskazanych OPERACJE TEMATYCZNE

48 PRZEGLĄD METOD ANALITYCZNYCH OPERACJE TEMATYCZNE identyfikacja elementów w oparciu o warunek PokaŜ obszary zamieszkane przez więcej niŝ 1000 mieszkańców?

49 PRZEGLĄD METOD ANALITYCZNYCH OPERACJE PRZESTRZENNE badanie rozkładu i zaleŝności przestrzennych sąsiedztwo Które działki są w promieniu 10 m od drogi? nałoŝenie typ studni: właściciel: typ podłoŝa: wiercona Kowalski piaszczyste

50 PRZEGLĄD METOD ANALITYCZNYCH SELEKCJA ATRYBUTOWA selekcja z uŝyciem zapytań SQL zapamiętanie i odtworzenie zapytań pole operator wartość

51 PRZEGLĄD METOD ANALITYCZNYCH SELEKCJA WEDŁUG POŁOśENIA selekcja elementów na podstawie ich relacji przestrzennej względem innych elementów wybierz elem. z warstwy Miasta które przecinają wybrane Kraje rezultat

52 PRZEGLĄD METOD ANALITYCZNYCH METODY SELEKCJI PRZESTRZENNEJ zanieczyszczenie kraje wynik obszary zanieczyszczone znajdują się całkowicie wewnątrz wybranych krajów

53 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ analiza sąsiedztwa tworzenie buforów z uŝyciem Kreatora buforów zlokalizowanie elementów na podstawie ich odległości do innych elementów stworzenie bufora wokół elementu? A B

54 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - BUFOR tworzy nowy poligon daje odpowiedź na pytania związane z sąsiedztwem bufor 50 metrów bufor 100 m, nierozpuszczone krawędzie bufor w oparciu o atrybut

55 PRZEGLĄD METOD ANALITYCZNYCH - KREATOR BUFORÓW 1. Uruchom Kreator buforów 2. Wybierz warstwę do buforowania 3. Wybierz folder wynikowy

56 PRZEGLĄD METOD ANALITYCZNYCH - KREATOR BUFORÓW 4. Wpisz odległość buforowania 5. Wybierz kolumny do buforowania 6. Proces buforowania

57 PRZEGLĄD METOD ANALITYCZNYCH - KREATOR BUFORÓW 7. Wyświetl wynik buforowania

58 PRZEGLĄD METOD ANALITYCZNYCH - KREATOR BUFORÓW 1. Uruchom Kreator Buforowania 2. Ustaw parametry buforowania 3. Wynik buforowania

59 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ GeoPrzetwarzanie i Nakładanie uŝycie Kreatora GeoPrzetwarzania słuŝącego do rozpuszczania, łączenia, przycinania lub nakładania analizowanych warstw przygotowanie danych do analizy przeprowadzanie analizy

60 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - WYCINANIE

61 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - SUMOWANIE

62 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - PRZECINANIE

63 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - ŁĄCZENIE

64 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - DZIELENIE

65 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - AGREGOWANIE

66 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ Usuwanie Wybór identycznych elementów

67 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - ROZPUSZCZANIE uproszczenie danych w oparciu o wspólną wartość atrybutu warstwa wejściowa z atrybutami uproszczona warstwa z atrybutami 2 nd 1 st 1 st 1 st main 2 nd main 1 st

68 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - PRZYCINANIE uŝycie jednej warstwy do określenia granic drugiej +

69 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - ZŁĄCZENIE tworzy nowe dane z połączenia geometrii dwóch warstw poligonowych dwa poligony z wegetacją + cztery poligony z glebami wynik: wiele poligonów z przejętą geometrią i atrybutami gleb

70 PRZEGLĄD METOD ANALITYCZNYCH ŚRODKI ANALIZY PRZESTRZENNEJ - PRZECIĘCIE nałoŝenie linii lub poligonów na poligony w celu stworzenia nowych danych 3 drogi wejściowe 4 poligony glebowe wynik: 5 dróg z odziedziczonymi atrybutami gleb
