1

2 Vc TECHNIKA ZAMOCOWAŃ SPIS TREŚCI 1. Stoły montażowo-spawalnicze, stanowiska montażowe Vc-3 2. Zaciski ręczne i pneumatyczne Vc Ręczne elementy mocujące Vc Standardowe zaciski pneumatyczne Vc Zaciski pneumatyczne dla automatyzacji (APC) Vc Uchwyty typu CAM Vc Narzędzia magnetyczne (uchwyty montażowe) Vc-27 Vc-1

3 Wstęp W niniejszym dziale chcemy przedstawić Państwu produkty, które w bezpośredni sposób wpływają na ergonomię produkcji spawalniczej jaki i innych prac np. prac przygotowawczych. Asortyment ten to zaciski montażowe produkowane przez firmę DE-STA-CO: ręczne i pneumatyczne, osprzęt magnetyczny MAGSWITCH, w skład którego wchodzą uchwyty masowe, uchwyty montażowe oraz produkowane przez firmę DEMMELER stoły montażowo spawalnicze. Ze względu na to, że wymieniony asortyment wykorzystywany jest szczególnie do przytrzymywania detali na różnego rodzaju stanowiskach produkcyjnych dział ten nazwaliśmy TECHNIKA ZAMOCOWAŃ. Głównym powodem powstania tego działu w naszym katalogu jest przybliżenie Państwu informacji o asortymencie, który w zna czący sposób może podnieść wydajność produkcji, poprawić komfort pracy pracowników, zmniejszyć ilość strat w produkcji co reasumując obniży koszty. DE-STA-CO jest firmą, która od 1936 roku produkuje zaciski do szybkiego montażu detali w przyrządach spawalniczych oraz uchwyty pneumatyczne do transportu różnego rodzaju elementów. Wybranie zacisków tej firmy daje nam możliwość korzystania z ponad 80 lat wiedzy inżynierów, którzy wielokrotnie wdrażali najbardziej zaawansowane systemy w produkcji zautomatyzowanej czy zrobotyzowanej. Gama produktów firmy DE-STA-CO jest bardzo obszerna również dlatego że opracowywanie technologii mocowania zazwyczaj wymaga indywidualnego podejścia. Zaciski DE-STA-CO produkowane są w różnych konfiguracjach (poziome, pionowe, inne) jak i wielkościach w zależności od sił jakie będą musiały przenosić oraz dodatkowo w wersjach pneumatycznych do zastosowań w automatyzacji. Kolejnym produktem na jaki chcielibyśmy zwrócić Państwa uwagę to stoły montażowo-spawalnicze oferowane przez firmę DEMMELER Wiemy, iż aby szybko i dobrze wykonywać różnego rodzaju elementy płaskie czy też przestrzenne konieczne jest wykonanie przyrządów spawalniczych. Zastosowanie stołów DEMMELER pozwala nam uniknąć wykonywania przyrządów do każdego detalu a co za tym idzie zmniejszyć koszty. Szeroka gama wyposażenia dodatkowego w postaci kątowników, trzpieni, zacisków itp. pozwala łatwo przezbroić stół jeśli zmieniamy profil produkcji. Dodatkowo istnieje możliwość łączenia stołów celem wykonania konstrukcji znacznych rozmiarów (np. produkcja maszyn spożywczych lub wagonów). Ciekawą ofertę jako uzupełnienie zacisków ręcznych i pneumatycznych stanowią narzędzia magnetyczne. Narzędzia, które chcemy Państwu przedstawić produkowane są przez firmę MAGSWITCH. W skład asortymentu wchodzą: uchwyty magnetyczne do pozycjonowania detali np. na stołach spawalniczych, uchwyty podtrzymujące przewody spawalnicze, kątowniki stałe lub regulowane (również do zastosowań na stołach spawalniczych) oraz uchwyty magnetyczne stosowane jako uchwyty uziemiające przy spawaniu łukowym. To co wyróżnia magnesy MAGSWITCH od innych urządzeń magnetycznych to rozłączanie biegunów dzięki czemu magnes traci swe właściwości. Cecha ta umożliwia łatwe manipulowanie magnesami podczas ich przestawiania oraz np. czyszczenie z opiłków metali. Vc-2

4 ISO STOŁY MONTAŻOWO-SPAWALNICZE, STANOWISKA MONTAŻOWE w konstruowaniu i produkcji wyrobów stalowych. Stoły znajdują zastosowanie wszędzie tam, gdzie odbywa się spawanie, składanie i pozycjonowanie elementów metalowych. W każdej sytuacji, w której dokładność ustawienia oraz powtarzalność jest wymagana, trójwymiarowy i modułowy system zacisków 3D daje najlepsze efekty. Rozwiązania firmy Demmeler znajdują zastosowania w produkcji maszyn, samochodów, w prototypowniach, narzędziowniach i ośrodkach badawczo-pomiarowych. Przy użyciu uniwersalnych stołów spawalniczo-montażowych 3D można dokładnie i szybko stworzyć oprzyrządowanie do spawania obudów maszyn, palet, ram, kratownic, wsporników, poręczy, schodów, drzwi, szaf sterowniczych, obudów metalowych itp. Stoły 3D dostępne są w dwóch systemach: D16 do elementów i konstrukcji o mniejszej wadze i D28 do konstrukcji masywnych. System zacisków 3D, początkowo opracowany na własne potrzeby firmy Demmeler, jest dzisiaj niezbędnym przyrządem 1. Stoły montażowo-spawalnicze, stanowiska montażowe Vc-3

5 Sposoby montażu Wszystkie elementy stołów Demmeler 3D mogą być wielokrotnie wykorzystywane do tworzenia nowego oprzyrządowania. W stole znajdują się otwory w równych odległościach w układzie diagonalnym, w które montuje się kątowniki i belki wsporcze. Szybki i dokładny montaż możliwy jest dzięki opatentowanym trzpieniom PC wytrzymującym siłę ok. 5 ton przy wyrywaniu i ok. 25 ton przy ścinaniu. 1. Najwyższa siła zaciskowa z dużym skokiem docisku 2. Ergonomiczna główka do operacji jedną ręką 3. Szeroki zakres docisku 4. Wysoka jakość, hartowana stal, wysoka jakość wykończenia 5. 2 gumowe O-ringi zapobiegają obracaniu się podczas dokręcania jednocześnie czyszcząc otwory 6. 5 kulek dociskowych W otworach montuje się również zaciski o różnych kątach docisku. Zaciski kompensacyjne umożliwiają dociśnięcie wysokich elementów bez obawy o odchylenie się ich od powierzchni stołu. 1. Kompensacyjne ramię ruchome o zróżnicowanej sile docisku. 2. Kolumna rurowa o grubej ściance w różnych długościach. 3. Pierścień ustalający szybkie pozycjonowanie. 4. Ergonomiczna rączka zacisku może być wymienna (uchwyt, śruba na klucz, klamka szybkiego montażu, cylinder pneumatyczny). 5. Wymienne końcówki zacisku do różnych materiałów (stal nierdzewna, aluminium, stal czarna, poliamid). 6. Do każdego systemu otworów. Vc-4 1. Stoły montażowo-spawalnicze, stanowiska montażowe

6 Wszystkie elementy systemu wykonane są z wysokogatunkowej stali i wzajemnie współpracują. Po przykręceniu do bocznej płaszczyzny stołu kątownika otrzymujemy większą powierzchnię roboczą. Korzystając z belek wsporczych, możemy łączyć stoły w większe zestawy lub budować konstrukcje przestrzenne nawet do 4 m wysokości. Większe projekty można spawać na stołach posadowionych na szynach. Zapewni to dużą dokładność nawet długich elementów spawanych. ISO Stoły montażowo-spawalnicze, stanowiska montażowe Vc-5

7 Projektowanie oprzyrządowania Przez wykorzystanie programów projektowych można dobierać oprzyrządowanie na etapie projektowym. Ułatwia to pracę, przyspiesza proces produkcyjny i pozwala na archiwizowanie projektów. Zastosowanie rozwiązań firmy DEMMELER zapewni szybki zwrot zainwestowanych pieniędzy, poprawi jakość produktu, przyniesie oszczędności wynikające z wyeliminowania zakupów materiałów do tworzenia nowego oprzyrządowania i czasu jego składania oraz przechowywania nieużywanych przyrządów. Vc-6 1. Stoły montażowo-spawalnicze, stanowiska montażowe

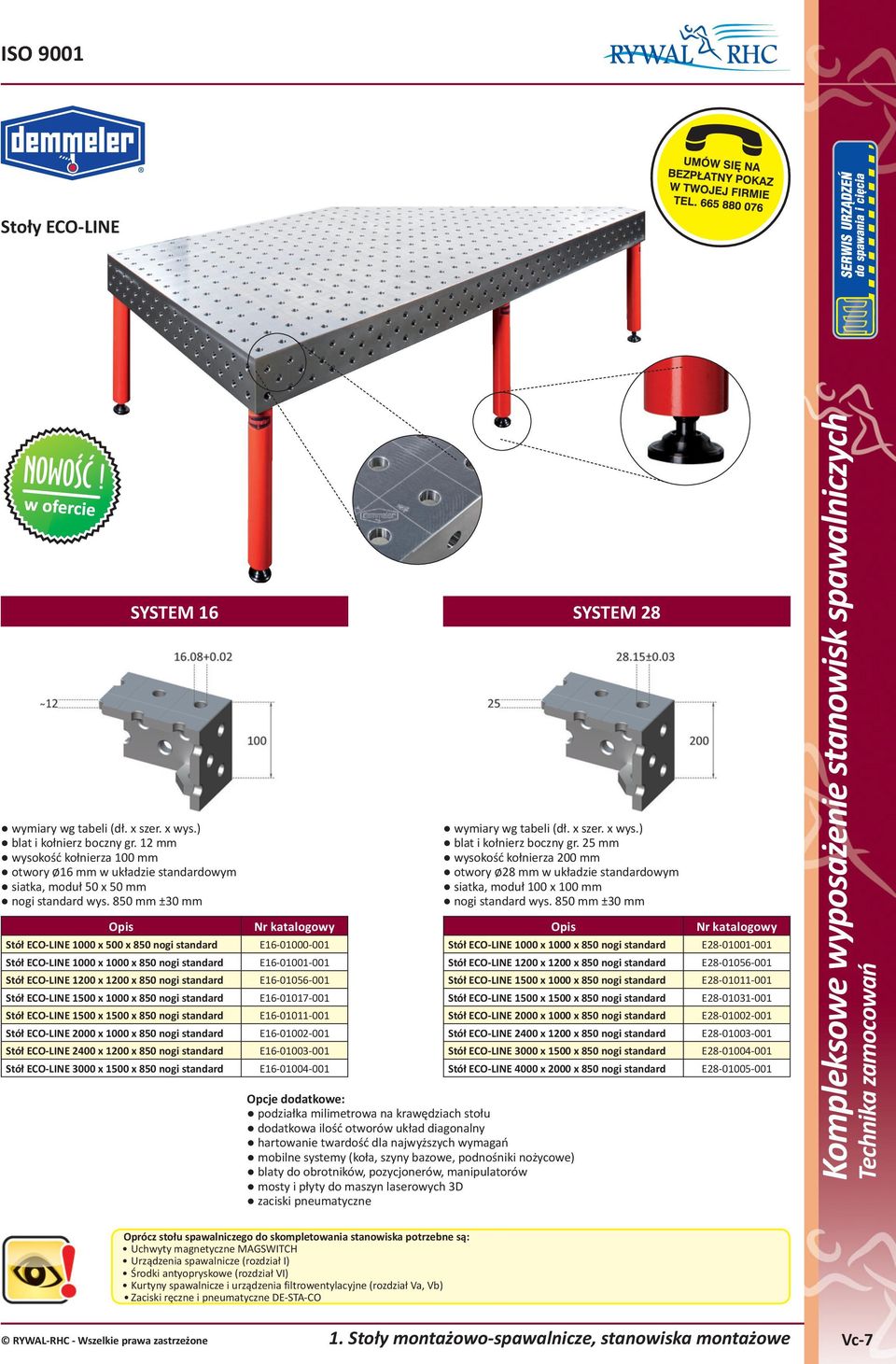

8 ISO 9001 Stoły ECO-LINE Opis SYSTEM 16 wymiary wg tabeli (dł. x szer. x wys.) blat i kołnierz boczny gr. 12 mm wysokość kołnierza 100 mm otwory 16 mm w układzie standardowym siatka, moduł 50 x 50 mm nogi standard wys. 850 mm ±30 mm Stół ECO-LINE 1000 x 500 x 850 nogi standard Stół ECO-LINE 1000 x 1000 x 850 nogi standard Stół ECO-LINE 1200 x 1200 x 850 nogi standard Stół ECO-LINE 1500 x 1000 x 850 nogi standard Stół ECO-LINE 1500 x 1500 x 850 nogi standard Stół ECO-LINE 2000 x 1000 x 850 nogi standard Stół ECO-LINE 2400 x 1200 x 850 nogi standard Stół ECO-LINE 3000 x 1500 x 850 nogi standard Nr katalogowy E E E E E E E E wymiary wg tabeli (dł. x szer. x wys.) blat i kołnierz boczny gr. 25 mm wysokość kołnierza 200 mm otwory 28 mm w układzie standardowym siatka, moduł 100 x 100 mm nogi standard wys. 850 mm ±30 mm Opis Stół ECO-LINE 1000 x 1000 x 850 nogi standard Stół ECO-LINE 1200 x 1200 x 850 nogi standard Stół ECO-LINE 1500 x 1000 x 850 nogi standard Stół ECO-LINE 1500 x 1500 x 850 nogi standard Stół ECO-LINE 2000 x 1000 x 850 nogi standard Stół ECO-LINE 2400 x 1200 x 850 nogi standard Stół ECO-LINE 3000 x 1500 x 850 nogi standard Stół ECO-LINE 4000 x 2000 x 850 nogi standard Opcje dodatkowe: podziałka milimetrowa na krawędziach stołu dodatkowa ilość otworów układ diagonalny hartowanie twardość dla najwyższych wymagań mobilne systemy (koła, szyny bazowe, podnośniki nożycowe) blaty do obrotników, pozycjonerów, manipulatorów mosty i płyty do maszyn laserowych 3D zaciski pneumatyczne SYSTEM 28 Nr katalogowy E E E E E E E E Oprócz stołu spawalniczego do skompletowania stanowiska potrzebne są: Uchwyty magnetyczne MAGSWITCH Urządzenia spawalnicze (rozdział I) Środki antyopryskowe (rozdział VI) Kurtyny spawalnicze i urządzenia filtrowentylacyjne (rozdział Va, Vb) Zaciski ręczne i pneumatyczne DE-STA-CO 1. Stoły montażowo-spawalnicze, stanowiska montażowe Vc-7

9 ǁǁǁ ƌljǁăů ĞƵ ĂŬƚƵĂůŶĂ ŽĨĞƌƚĂ ŝ ƉƌŽŵŽĐũĞ ŶĂ Vc-8 Przykładowe zestawy oprzyrządowania SYSTEM 16 Zestaw E100 / E / 25 elementów SYSTEM 28 Zestaw E210 / E / 61 elementów Zestaw E200 / E / 59 elementów Zestaw D150 / D /42 elementy Zestaw D155 / D / 39 elementów Zestaw E310 / E / 106 elementów Zestaw D255 / D / 87 elementów 1. Stoły montażowo-spawalnicze, stanowiska montażowe Zestaw D250 / D / 90 elementów

10 ISO ZACISKI RĘCZNE I PNEUMATYCZNE W działalności produkcyjnej spotykamy się z coraz większymi wyzwaniami. Bez względu na aplikacje DE-STA-CO oferuje rozwiązania manualne i zautomatyzowane, które spełnią Państwa wymagania. Produkty DE-STA-CO są idealne dla szerokiej gamy zastosowań i procesów technologicznych. 2. Zaciski ręczne i pneumatyczne Vc-9

11 Od czasu wynalezienia pierwszego zacisku z dźwignią kolanową w 1936 roku DE-STA-CO utrzymuje pozycję lidera w technice zamocowań. DE-STA-CO oferuje największą ilość produktów manualnych, pneumatycznych i hydraulicznych Trwałe i odporne czujniki zabezpieczają element w czasie obróbki i transferu Szeroki typoszereg produktów umożliwia ich zastosowanie do delikatnych elementów jak i do ciężkich konstrukcji Możliwość adaptacji do poszczególnych aplikacji i zastosowań specjalnych Doradztwo techniczne dotyczy wszystkich produktów DE-STA-CO zaciski szczękowe zaciski typu zamek zaciski ze stali nierdzewnej zaciski pneumatyczne z ramieniem obrotowym zestawy pneumatyczne pionowe Inne produkty z naszej oferty związane z zaciskami De-Sta-Co: stoły montażowe Demmeler - rozdział Vc uchwyty magnetyczne Magswitch - rozdział Vc trójkąty magnetyczne - rozdział I roboty i automatyzacja - rozdział II zaciski pneumatyczne GLOBAL siłowniki hydrauliczne zaciski pneumatyczne APC zaciski pneumatyczne MINI zaciski pionowe zaciski z przesuwnym trzpieniem zaciski z blokadą otwarcia zaciski o zasilaniu elektrycznym zaciski Carvera zaciski poziome zaciski z trzpieniem RAKO chwytaki pneumatyczne zaciski pneumatyczne chwytaki termowytrzymałe Vc Zaciski ręczne i pneumatyczne

12 ISO Ręczne elementy mocujące produkt szybko dostępny Zaciski pionowe Kąt otwarcia , , , , , ,2 201-U 201-U-LS 202-U 202-U-LS 207-U 207-U-LS 210-U 210-U-LS 247-U 247-U-LS 267-U 267-U-LS Kąt rozwarcia Osprzęt standardowy M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego A A1 A3 A6 B B1 C C1 C2 D F H L L1 L2 L3 M 201-U 16 25,4 4,8-23, ,9 2 4,3 5,3 78,2 51,8 26,2 3,3 18,5 M5 202-U 12,4 25,4 6,6 2,8 26,7 39,1 23,4 9,7 3 5,6 6, ,6 43, ,9 M6 207-U 19,1 35,1 7,9 3,8 31,5 43,9 31, ,1 8, ,5 54,4 14,2 33 M8 210-U 31,8 48,5 7,9 10,7 45,2 64,3 42,4 20,1 3 8,4 10, ,7 92,2 23,9 61 M U 31,8 50,8 9,4 11,9 45,2 64,3 50,8 21,1 4,8 8,6 13,5 220,7 174,5 123,7 34,5 77,7 M U 50,8 76,2 12,4-69,9 95,3 78,2 32 4,8 12,2 16,5 301,8 226,6 150,4 36,6 101,6 M16 Zaciski pionowe z blokadą otwarcia Kąt otwarcia 207-UR 207-UR-LS , UR 210-UR-LS ,72 Osprzęt standardowy M bez trzpienia dociskowego Kąt rozwarcia M bez trzpienia dociskowego A A1 A3 A6 B B1 C C1 C2 D F 207-UR 19,1 35,1 7,9 3,8 31,8 43,2 31, ,1 8,4 210-UR 31,8 48 7,9 10,7 44,5 63,5 42,7 20,1 3 8,4 6,4 H L L1 175,3 116,3 53, ,7 93 L2 L3 M 12,7 33 M8 23,9 61,2 M10 2. Zaciski ręczne i pneumatyczne Vc-11

13 produkt szybko dostępny Zaciski pionowe: seria 2000 (wersja UR blokada otwarcia) Kąt rozwarcia Zaciski pionowe: seria 2000 (wersja UR blokada otwarcia) Siła docisku: 2-3 razy większa niż dla serii 200 Elastyczność: długie, otwarte ramię Zabezpieczenie przed wysunięciem Kąt otwarcia Osprzęt standardowy 2002-U , M 2002-U-LS ,22 bez trzpienia dociskowego 2007-U , M 2007-U-LS ,54 bez trzpienia dociskowego U , M 2010-U-LS ,16 bez trzpienia dociskowego 2002-UR , M 2007-UR , M 2010-UR , M A A1 A2 A3 B B1 C C1 C2 D F H L L1 M 2002-U 12,7 34,5 22,9 5,8 26,9 38,6 24,1 12,7 3 5,6 6,1 119,9 83,6 49 M U 19,1 49,3 31,8 8,6 31,8 49,3 31,8 19,1 4,1 7,1 8,4 182,1 112,4 73,2 M U - 64,3 31,8 16,3 45,2 66,5 43,2 28,7 5,3 8,6 10,7 230,6 154,4 90,2 M UR 12,7 34,5 22,9 5,8 26,9 38,6 24,1 12,7 3 5,6 6,1 119,9 108,5 49 M UR 19,1 49,3 31,8 8,6 31,8 49,3 31,8 19,1 4,1 7,1 8,4 182,1 165,4 73,2 M UR - 64,3 31,8 16,3 45,2 66,5 43,2 28,7 5,3 8,6 10,7 230,6 198,9 90,2 M10 Ergonomia: wydłużone ramię Budowa modularna: możliwość dodania blokady Wytrzymałość: nity ze stali nierdzewnej Lepsze zabezpieczenie dłoni przy otwieraniu Trzpień opada pionowo w pozycji dociskowej Dodatkowe otwory mocujące Wersja UR Mechanizm Toggle-Lock Plus, blokuje ramię w pozycji zamkniętej i otwartej Vc Zaciski ręczne i pneumatyczne

14 ISO 9001 produkt szybko dostępny Zaciski pionowe z dużym kątem otwarcia 317-U 317-U-LS Kąt otwarcia ,38 Osprzęt standardowy M bez trzpienia dociskowego A A1 A3 B B1 C C1 D F H L L1 L2 L3 M 317-U 16,0 35,1 11,2 25,4 38,1 68,1 16,0 6,9 8,6 134,1 165,9 64,3 7,1 50,0 M8 Zaciski poziome seria 2000 A A1 A2 A3 B B1 B3 C C1 C2 F H L L1 M 2013-U 13,5 25,4 4,3 6,1 17,8 26,9 0,8 19,1 12,7 2,8 5, ,1 41,9 M U 26,2 42,7 6,9 8,1 30,7 47,2 2,8 24,9 19,1 3 6,1 49,5 219,7 64,3 M U 26,2 39,6 6,9 6,6 30,7 46 2,8 33,5 19,1 4,1 8,4 55, ,6 M U 41,4 61,7 8,6 10,2 42,9 63,5 0,2 41,1 25,4 4,1 10,7 69,9 339,3 111,8 M10 Kąt otwarcia Osprzęt standardowy 2013-U , M 2017-U , M 2027-U , M 2037-U , M 2. Zaciski ręczne i pneumatyczne Vc-13

15 ǁǁǁ ƌljǁăů ĞƵ ĂŬƚƵĂůŶĂ ŽĨĞƌƚĂ ŝ ƉƌŽŵŽĐũĞ ŶĂ produkt szybko dostępny Zaciski poziome Kąt rozwarcia Kąt otwarcia , , , , ,4 213-U 213-U-LS 217-U 217-U-LS 227-U 227-U-LS 237-U 237-U-LS 245-U 245-U-LS M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego M bez trzpienia dociskowego A A1 A2 A3 A5 A6 B B1 B3 C C1 C2 D1 F L2 L3 M 213-U 13,5 25,4 4,3 5,8 5,6 19,1 26,9 1,5 16,5 9,4 2 5,3 35,6 103,1 35,6 9,7 21,6 M5 217-U 26,2 37,1 5,6 5,3 7,6 18,5 28,4 39,4 3 23,4 12,4 2,5 4,8 6,4 49,5 177,8 58,7 14,2 39,1 M6 227-U 25,9 39,9 6,6 7,1 3,6 20,1 31,5 44,2 2,5 31,8 14,2 3 4,8 8,4 21,1 39,1 M8 237-U 40,9 56,9 8,9 7,9 15,2 28,4 42,9 57,9 2 42,4 19,1 4,1 5,8 10,7 80,8 279,4 101,6 24,6 70,1 M U 41,4 66,8 8,6 12,7 36,3 41,1 66,5 55,6 25,4 4,8 13, , ,3 M12 H 61 L L1 190,5 67,3 34,8 Zaciski poziome z blokadą otwarcia Kąt rozwarcia Kąt otwarcia , , UR 225-UR-LS 235-UR 235-UR-LS Vc-14 Osprzęt standardowy Osprzęt standardowy M bez trzpienia dociskowego M bez trzpienia dociskowego A A1 A3 A4 A5 B2 C C1 C2 D F H L2 L3 M 225-UR 25,4 38,1 6,4 22,4 3,5 39,9 32,8 12,7 3 6,6 8, ,1 68,3 27,2 35,1 M8 235-UR 41,4 57,2 7,9 41,4 57,4 57,7 43,2 19,1 4,1 8,4 11, ,7 105,7 40,4 58,9 M10 2. Zaciski ręczne i pneumatyczne L L1

16 ISO 9001 produkt szybko dostępny Zaciski z przesuwnym trzpieniem skok 603-M 6015-M Skok S [mm] Zalecany osprzęt (brak w zestawie) 6015-M ,8 0, M 603-M , M 605-M , M 607-M , M 630-M , M 640-M ,5 3, M 650-M , M A A1 A2 A3 A5 A6 B B1 C1 C2 C3 D D1 D3 H L L2 L3 R M 6015-M 44,5 57,2 6,4 22, ,7 5,1 5,6 9,9 40,4 75, ,1 M6 603-M 36,6 51,1 7,1 14,7 21,8 33, ,4 5,1 6,6 11,9 83,3 121,9 32,8 25,4 M8 605-M 35,1 86,6 7,1 41,4 55,6 24,6 3 37,3 5,6 11,2 19,1 83,6 138,9 49,3 25,4 2,5 M8 607-M 35, , ,4 55,9 17,5 5,1 7, ,4 152,9 44,7 25,4 M8 630-M 35, ,9 12,7 41,1 57,9 20,6 4,1 8, ,6 152,9 49,8 31,8 M M 90,4 216,7 180,8 17,5 54,1 76,2 31,8 9,7 10,4 22,1 109,2 321,3 104,6 50,8 M M 69,9 198,4 73,2 57,2 82,6 57,2 6,4 10,4 25,1 35,1 122,9 283,5 85,1 50,8 12,7 M16 Zaciski z przesuwnym trzpieniem do przykręcenia na przegrodę skok Skok S [mm] Zalecany osprzęt (brak w zestawie) Stopy mocujące (brak w zestawie) Nakrętka mocująca (brak w zestawie) 602-MM , M M M 604-MM , M M M 624-MM , M M M B2 C1 D1 H L L1 L2 L3 L4 M1 M2 SW M R 602-MM 26,2 11,9 9,4 78,2 61,7 33,3 24,9 16 6,1 M16x1.5 19,1 24 M MM ,2 104, ,4 46,7 25,4 6,1 M20x1.5 22,4 30 M MM 46 20,6 15,7 138,4 169,7 91,9 82,8 31,8 6,1 M27x2 31,8 41 M Zaciski ręczne i pneumatyczne Vc-15

17 ǁǁǁ ƌljǁăů ĞƵ ĂŬƚƵĂůŶĂ ŽĨĞƌƚĂ ŝ ƉƌŽŵŽĐũĞ ŶĂ produkt szybko dostępny Zacisk z przesuwnym trzpieniem do przykręcenia na przegrodę Hub 6004-MM Skok S [mm] Zalecany osprzęt Gwint Stopy mocujące (brak w zestawie) Nakrętka mocująca , M M M M B2 B3 C1 D MM 25,4 22,4 11,2 12,7 106,9 140,2 40,4 H L L2 L3 L4 L5 L6 25,4 6,1 71,4 3,6 SW M 19,1 M20x1,5 30,0 L7 M1 M8 Zaciski typu zamek skok zaczepu S opatentowana dźwignia umożliwia otwarcie zacisku jedną ręką Zakres regulacji [mm] Skok S [mm] , , , Vc-16 A A1 A2 A3 A4 A5 B B1 B2 B3 B4 C C ,1 25,9 9,9 5,1 6,1 20,1 19,1 27,9 13,2 19,1 27,9 11,9 2 4,3 4,3 39,6 14,2 6,4 5,6 25,4 31,8 44,2 17,3 25,4 38,1 16,8 3 6,9 6, ,4 60,5 19,1 9,7 9,7 38,1 38,1 53,8 30,2 44,5 60,5 23,9 4,1 8,4 8,4 73,4 2. Zaciski ręczne i pneumatyczne D D2 H L1 L max L2 M 30,2 99, ,9 57,2 8,9 M4 77,5 12,7 M5 208,3 116,6 19,1 M8

18 ISO 9001 produkt szybko dostępny Zaciski typu zamek z blokadą otwarcia skok zaczepu S Zakres regulacji [mm] Skok S [mm] 331-R , R , A A1 A2 A3 A4 A5 B B1 B2 B3 B4 C C2 C3 D D2 H L 331-R 19,1 39,6 14,2 6,4 5,6 25,4 31,8 44,2 17,3 25,4 38,1 16,8 6,1 3 6,9 6, ,9 77,5 12,7 M5 341-R 41,4 60,5 19,1 9,7 9,7 38,1 38,1 53,8 30,2 44,5 60,5 23,9 4,1 4,1 8,4 8,4 73,4 208,3 116,6 19,1 M8 Zaciski typu zamek z zaczepem hakowym skok zaczepu S L1 max Zakres regulacji [mm] L2 M Skok S [mm] , , , , A A1 A3 B B1 C C2 D D2 H H1 L ,7 25,4 6, ,9 14,2 3 5,6 8,1 36,3 22,6 153,2 45 M ,1 38,1 12,7 34, ,1 3 5,6 9,7 43,9 34,3 223,3 53,8 M ,8 49,3 8,6 49,3 66,8 36,1 4,1 8,6 12,7 60,5 57,2 301,2 71,4 M ,7 54,1 12,7 60,2 85,9 46 4,8 10,4 15,7 69,3 68,3 337,3 75,7 M12 L1 max M 2. Zaciski ręczne i pneumatyczne Vc-17

19 Akcesoria (trzpienie) Trzpienie z główką obrotową Gwint G Główka ØD [mm] Długość całkowita L [mm] Długość gwintu L1 [mm] Docisk ØD1 [mm] M M M M M M M M M M M M M M M M Gwint G Długość całkowita L [mm] Długość gwintu L1 [mm] Szerokość SW [mm] M M M M M M8 75, M M M M M M M M Gwint G Główka ØD [mm] Długość całkowita L [mm] Długość gwintu L1 [mm] M M , M M , M M M M M M Gwint G Główka ØD [mm] Długość całkowita L [mm] Długość gwintu L1 [mm] M M M M , M M M M Vc Zaciski ręczne i pneumatyczne

20 ISO 9001 produkt szybko dostępny Zaciski szczękowe Zaciski zębatkowe typu C Carvera A A1 A2 B B2 B3 B4 L L1 T T T T T , T T T T T T T T T Siła mocowania Osprzęt standardowy / stopka , M (neopren) , M (standardowe) , M (obrotowa) , M (obrotowa) B K K1 K2 L L1 M ,8 48,5 25,4 52,6 117,6 27,4 M ,7 50,8 31,8 71,1 153,2 45 M ,5 71,4 44,5 106,2 215,9 69,1 M ,5 76,2 44,5 103,1 232,4 65 M10 Głębokość rozwarcia [B 1 ] Szerokość rozwarcia S Model nr T , T , T , T , T T , T T , T , T , T , T , T , T ,1 2. Zaciski ręczne i pneumatyczne Vc-19

21 Zaciski zębatkowe typ belkowy Carvera Siła mocowania N N N N N Głębokość rozwarcia B Szerokość rozwarcia S Szerokość rozwarcia S1 Model nr T , T , T , T , T , T , T T T , T T T ,2 Zaciski ręczne o wzmocnionej konstrukcji seria 5000 Zaciski z przesuwnym trzpieniem 5130-M 5131-M 5133-M 5130-MB 5131-MB 5133-MB 5130-MR 5131-MR 5133-MR 5130-MBR 5131-MBR 5133-MBR Zaciski pionowe B 5910-B 5150-M 5150-MB 5150-MR 5150-MBR A A1 A2 B B2 B3 B4 L T T T T T T T T T T T T , Cechy użytkowe: Do zastosowań w spawalnictwie Wysokowytrzymałe ramię Długa żywotność dzięki wzmocnionym nitom Oksydowana powierzchnia Duży prześwit pod ramieniem (zaciski pionowe) Dostępne wersje z blokadą otwarcia DE-STA-CO Toggle Lock Plus 5105-B 5110-B 5105-R 5110-R 5105-BR 5110-BR Zaciski poziome B 5310-B 5305-R 5310-R 5305-BR 5310-BR Vc Zaciski ręczne i pneumatyczne

22 ISO Standardowe zaciski pneumatyczne Zaciski pneumatyczne 812-UM, 802-UE, 807-UE, 810-UE Kąt rozwarcia Zastępuje Max siła mocowania wewn. zewn. Siła mocowania przy 5 bar wewn. zewn. Ciśnienie pracy max. [bar] Zużycie spręż. pow. na podwójny skok [dm³] Przyłącze ~ 812-UM ,5 0,1 (do 4 bar) M5 0, M 802-UE 802-U,802-UF,802-UFA ,3 (do 5 bar) G1/8 0, M Dostępne trzpienie osprzęt opcja standardowy 807-UE 807-U,807-UF,807-UFA ,55 (do 5 bar) G1/8 0, M 810-UE 810-U,810-UF,810-UFA ,8 (do 5 bar) G1/8 1, M A A1 A3 B B1 ~B2 C C1 C2 D F H L L1 L2 L3 M 812-UM 16 25,4 4,6 23,9 39,1 38,1 17,3 7,9 3,3 4,6 5,6 39, ,9 2,8 19,1 M5 802-UE 12,7 38,1 6,4 26,9 56, ,7 9,7 6,1 5,6 7,1 59,7 186,7 43,9 12,7 25,1 M6 807-UE 19,1 50, ,5 57,4 52,3 35,1 16 6,4 7,1 8,6 76,2 234,4 63,8 6,6 50 M8 810-UE 31,8 107,2 9,7 45, ,6 45,5 20,1 6,1 8,4 10,2 96,3 309,9 90,7 21,8 59,7 M10 Zaciski pneumatyczne 817-UE, 827-UE Kąt rozwarcia bez sygnalizacji położenia Zastępuje Max siła mocowania Siła mocowania przy 5 bar wewn. zewn. wewn. zewn. Ciśnienie pracy max. [bar] Zużycie spręż. pow. na podwójny skok [dm³] Przyłącze ~ Dostępne trzpienie osprzęt standardowy 817-UE 817-U,817-UF,817-UFA ,55 (do 5 bar) G1/8 0, M 827-UE 827-U,827-UF,827-UFA ,95 (do 5 bar) G1/8 1, M Model nr A A2 A3 A4 B1 B2 B3 C C1 C2 C3 C4 D F H H1 L L1 L3 M 817-UE 16 11,2 15, , ,4 84,3 16 3,1 31,8 33,3 6,7 8,6 190,6 263,5 153,4 60,3 50 M8 827-UE 31,8 12,7 16,8 31,8 44,7 74,7 44,7 118,8 19,1 3,1 50,8 44,8 8,4 10,2 229,5 320,9 218,7 83,1 59,7 M10 2. Zaciski ręczne i pneumatyczne Vc-21

23 Model 830-ME Model nr bez sygnalizacji położenia Zastępuje Max siła mocowania Siła mocowania przy 5 bar Ciśnienie pracy max. [bar] Zużycie spręż. pow. na podwójny skok [dm³] Przyłącze ~ Dostępne trzpienie zalecane Czujniki (opcja) Przewód Wtyczka 830-ME 830-M,830-MF,830-MFA ,4 (do 5 bar) G1/4 3, M SME-8F-DE SME-8F-DE-S Przykładowe zastosowanie zacisku pneumatycznego Inne produkty z naszej oferty związane z zaciskami De-Sta-Co: stoły montażowe Demmeler - rozdział Vc uchwyty magnetyczne Magswitch - rozdział Vc trójkąty magnetyczne - rozdział I roboty i automatyzacja - rozdział II Vc Zaciski ręczne i pneumatyczne

24 ISO Zaciski pneumatyczne dla automatyzacji (APC) Zaciski modularne dla automatyzacji 82L2G-2, 82L3G-2, 82L4G-2 (zastąpiły poprzednie wersje 82L25-2, 82L32-2, 82L40-2) Modele podstawowe: 82L2G B 82L2G-20300H0B 82L3G B 82L3G-20300H0B 82L4G B 82L4G-20300H0B Max. moment zacisku Cylinder: moment mocowania przy 5 bar [Nm] Tłok [mm] Zużycie sprężonego powietrza na podwójny skok przy 5 bar [dm³] Przyłącze G 82L2G ,4 G1/8 82L3G ,3 0,8 G1/8 82L4G ,9 1,2 G1/4 Typ 25 Model podstawowy Opcja: Rodzaj ramienia Opcja: Czujniki 82L2G B 82L2G-20300H0B (bez ręcznej regulacji) (z ręczną regulacją) Typ 32 82L3G B 82L3G-20300H0B (bez ręcznej regulacji) (z ręczną regulacją) Typ JG ramię U 8JG ramię U 8JG ramię H 8JG ramię boczne 8JG ramię U 8JG ramię H 8EA (M8) 8EA (M12) 2 czujniki 3 diody LED + 8EA (M8) 8EA (M12) 2 czujniki 3 diody LED + 8EA (M8) 8EA (M12) 8EA (M12) 8EA (M12) Opcja: Podkładka regulacji kąta otwarcia CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE L4G B 82L4G-20300H0B (bez ręcznej regulacji) (z ręczną regulacją) 2 czujniki 3 diody LED 8JG ramię boczne 8EA (M12) 2. Zaciski ręczne i pneumatyczne Vc-23

25 Zaciski modularne dla automatyzacji 82L2G-2, 82L3G-2, 82L4G-2 Max. moment zacisku 82L3G-203B800 bez ręcznej regulacji pozycja zacisku pozioma Cylinder: moment mocowania przy 5 bar [Nm] Tłok [mm] Kąt otwarcia Zużycie sprężonego powietrza na podwójny skok przy 5 bar [dm³] Przyłącze G 82L2G-2.H , ,4 G1/8 82L3G-2.H , ,8 G1/8 82L4G-2.H , ,2 G1/4 Model 2G = cylinder pneumatyczny 25 (G1/8) 3G = cylinder pneumatyczny 32 (G1/8) 4G = cylinder pneumatyczny 40 (G1/4) 82L2*-2****** Przykładowe zamówienie -2 = wersja 82L**-2****H* 00 = zamówienie bez ramienia 03 = ramię centralne U, = ramię boczne lewe, = ramię boczne prawe = 2x ramię boczne = ramię H, = ramię centralne U, = boczne ramię lewe, = boczne ramię prawe, = 2x boczne ramię, = ramię H, L3G B8 H 0 B 00 = bez czujnika C8 = czujnik 8EA System Pepperl&Fuchs (M8x1) B7 = czujnik 8EA System Pepperl&Fuchs (M12x1) B8 = czujnik 8EA System Pepperl&Fuchs (M12x1) 0 = bez regulacji ręcznej H = z regulacją ręczną 82L3G-203B8H0 z ręczną regulacją pozycja zacisku pozioma 0 = standardowy kąt otwarcia = 90 kąt otwarcia 4 = 75 kąt otwarcia 5 = 60 kąt otwarcia 6 = 45 kąt otwarcia 7 = 30 kąt otwarcia 8 = 15 kąt otwarcia = model podstawowy bez ramion (dodatkowe oznaczenie 00 ) 82L3*-2****** 82L4*-2****** Standardowy kąt otwarcia dla wszystkich ramion bocznych i H wynosi 105, nie dotyczy 82L Model podstawowy Ramiona Czujniki Vc Zaciski ręczne i pneumatyczne

26 ISO Uchwyty typu CAM Uchwyty typu CAM, seria 84A2-1 Rysunek Zęby uchwytu Opis Zęby uchwytu hartowane Zęby uchwytu stal zwykła Zęby uchwytu punktowe Siła mocowania przy 5 bar Kąt otwarcia Czas otwarcia / zamknięcia [s] 84A górny 0,6 0,2 84A2X górny 0,6 0,2 84A2Y górny 0,6 0,2 84A górny 0,65 0,2 84A2X górny 0,65 0,2 84A2Y górny 0,65 0,2 84A górny + dolny 0,6 0,2 84A2X górny + dolny 0,6 0,2 84A2Y górny + dolny 0,6 0,2 84A2R górny, 15 dolny 0,6 0,2 84A2T górny, 15 dolny 0,6 0,2 84A górny 0,5 0,2 84A2X górny 0,5 0,2 84A2Y górny 0,5 0,2 84A górny 0,5 0,2 84A2X górny 0,5 0,2 84A2Y górny 0,5 0,2 84A górny 0,6 0,2 84A2X górny 0,6 0,2 84A2Y górny 0,6 0,2 84A górny 0,65 0,2 84A2X górny 0,65 0,2 84A2Y górny 0,65 0,2 Numer zamówieniowy dla 84A2 8JZ JZ JZ Adaptery Opis Adaptery Adapter (sferyczny) Zaciski typu CAM, do procesów z obróbką cieplną, seria 84A2-VB Numer zamówieniowy dla 84A2 8MA ZB Rysunek Siła mocowania przy 5 bar Kąt otwarcia Czas otwarcia / zamknięcia [s] 84A2-VB000H1H górny 0,72 0,6 Części zamienne Opis Zestaw zębów ceramicznych Numer zamówieniowy 8JZ Zaciski ręczne i pneumatyczne Vc-25

27 Uchwyty typu CAM, seria 84A2-1 Rysunek Zęby uchwytu stalowe Głębokość zęba 8JZ JZ ,9 8JZ JZ ,9 8JZ ,9 8JZ ,8 8JZ ,8 Siła mocowania przy 5 bar Kąt otwarcia Czas otwarcia / zamknięcia [s] 84A , ,2 84A3X , ,2 84A3Y , ,2 84A3Z , ,2 84A ,6 76 0,2 84A3X ,6 30 0,2 84A3Y ,6 45 0,2 84A3Z ,6 60 0,2 84A , ,2 84A3X , ,2 84A3Y , ,2 84A3Z , ,2 84A ,3 76 0,2 84A3X ,3 30 0,2 84A3Y ,3 45 0,2 84A3Z ,3 60 0,2 84A , ,2 84A3X , ,2 84A3Y , ,2 84A3Z , ,2 84A , ,3 84A3X , ,3 84A3Y , ,3 84A3Z , ,3 84A , ,2 84A3X , ,2 84A3Y , ,2 84A3Z , ,2 84A ,4 76 0,2 84A3X ,4 30 0,2 84A3Y ,4 45 0,2 84A3Z ,4 60 0,2 Zęby uchwytu plastikowe Głębokość zęba 8JZ JZ Punkty uchwytu Długość gwintu M6 8MJ ,4 8MJ ,4 8MJ ,4 Korona Głębokość zęba dla grubości materiału 8JZ ,5 0,7 8JZ ,8 0,8 1,0 8JZ ,6 1,0 1,2 8JZ ,3 1,3 1,5 8JZ ,2 -/- 8JZ ,2 -/- 8JZ ,3 1,9 2,1 Inne produkty z naszej oferty związane z zaciskami De-Sta-Co: stoły montażowe Demmeler - rozdział Vc uchwyty magnetyczne Magswitch - rozdział Vc trójkąty magnetyczne - rozdział I roboty i automatyzacja - rozdział II Vc Zaciski ręczne i pneumatyczne

28 ISO NARZĘDZIA MAGNETYCZNE (UCHWYTY MONTAŻOWE) MAGSWITCH jest rozwiązaniem urządzenia magnetycznego z możliwością kompletnego wyłączenia. Korzyści z wprowadzenia technologii MAGSWITCH przy produkcji wyrobów ze stali są nie do wycenienia. Kiedy wprowadzono magnesy jako oprzyrządowanie przy spawaniu i produkcji ich rola była ograniczona. Stałe magnesy umożliwiały nam tylko prace z małymi elementami. MAGSWITCH TO ZMIENIŁ! Dni kiedy po każdej pracy, magnesy były zabrudzone i trudne do usunięcia - odeszły. Siła MAGSWITCH zmienia konwencjonalne metody łączenia elementów na łatwiejsze. Urządzenia znajdują zastosowanie nawet w ciężkich warunkach jak przemysł stoczniowy. Pozycjonowanie elementów przed spawaniem, zajmuje znaczną część czasu - użycie narzędzi MAGSWITCH pozwala skrócić ten czas. Od kiedy wprowadziliśmy technologie MAGSWITCH w 2008 roku do przemysłu, otrzymujemy zapytania o różnorodne wykorzystanie w coraz to nowszych zastosowaniach. Osoby zarządzające produkcją nie powinny bagatelizować korzyści jakie daje wykorzystanie tych urządzeń w zakresie wydajności, bezpieczeństwa i dokładności. Korzyści wprowadzenia MAGSWITCH. Pracując przy wykorzystaniu stali, technologia MAGSWITCH pozwala zwiększyć bezpieczeństwo Twoich pracowników, zwiększyć wydajność ich pracy - zmniejszając Twoje koszty. Nowe możliwości dotąd niedostępne poprzez zastosowanie tradycyjnych narzędzi, otwierają firmę na zlecenia, które wcześniej były zbyt pracochłonne do zrealizowania. Wyprzedź konkurencję stosując nowe narzędzia w swojej produkcji. MAGSWITCH po prostu zmienia Twój sposób pracy na łatwiejszy i bardziej wydajny. Przeglądając produkty z tego katalogu możesz mieć pewność, że każde z tych narzędzi posiada: możliwość kompletnego wyłączenia, możliwość precyzyjnego ustawienia, bardzo dużą siłę magnetyczną, dobre parametry nawet na cienkiej stali. Uchwyty uziemienia i kątowniki stały się rozpoznawalne i cenione przez użytkowników za ich jakość i ergonomiczność użytkowania. Możesz mieć pewność, że cała gama produktów posiada właściwe parametry. Szczególnie polecamy je uwadze nowych klientów jak i użytkowników standardowej oferty. Kiedy spojrzysz na nowe produkty zrozumiesz jak prężnie rozwijającą się technologią jest MAGSWITCH. Każdy produkt MAGSWITCH jest starannie zaprojektowany i przetestowany oraz wytwarzany zgodnie ze standardem ISO 9001:2000. Spawanie i obróbka Spawacze jak i kierownicy produkcji, pytają o coraz to nowe zastosowania i rozwiązania. Niejednokrotnie sugerując się tymi zapytaniami tworzymy nowe narzędzia. MAGSWITCH to narzędzia pomocne, niezbędne przy dokładnym, a zarazem wydajnym pozycjonowaniu. W ciągu ostatnich miesięcy nasza oferta rozszerzyła się o wiele nowych produktów. Nowe zastosowania są w trakcie opracowywania i testowania. Technologia ta dziś znajduje zastosowanie w dużych zakładach jak i prywatnych warsztatach. MAGSWITCH podczas spawania i obróbki: pozwala na szybkie niwelowanie nierówności podczas łączenia elementów, zapewnia dobre przyleganie dwóch łączonych detali, funkcja ON/OFF, Włącz/ Wyłącz, zastępuje imadła, znacznie przyspiesza mocowanie, szybsze i dokładniejsze pozycjonowanie, proste i szybkie przytrzymanie materiału, szybkie i proste magnetyczne uziemienia, które łatwo oczyścić, uchwyty magnetyczne o sile trzymania do 4500 N, większość z narzędzi nie wymaga zasilania, wysoka jakość produktów, ciągłe wsparcie w postaci nowych narzędzi do Twoich zastosowań. 3. Narzędzia magnetyczne (uchwyty montażowe) Vc-27

29 ǁǁǁ ƌljǁăů ĞƵ ĂŬƚƵĂůŶĂ ŽĨĞƌƚĂ ŝ ƉƌŽŵŽĐũĞ ŶĂ Magnetyczne uchwyty uziemienia Magnetyczne uchwyty uziemienia MAGSWITCH szybko i prosto ustawiane w dogodnym miejscu. Zapewniają czystą powierzchnię pracy. Wystarczy go załączyć, aby zacząć pracę. Możliwość zastosowania również na rurach. Opis Specyfikacja techniczna 200 A 300 A Siła trzymania Wymiary (HxWxD) 40 kg 89 kg 62 x 40 x 55 mm 57 x 40 x 69 mm 66 x 69 x 101 mm Nr producenta 600 A 26 kg 0,1 kg 0,3 kg 0,8 kg Nigdy więcej zwierania się masy i szukania dobrej przyczepności dla uziemienia. Skanuj link lub wejdź rywal.eu/movies/ground-clamps Praca bez zabrudzeń, dzięki możliwości czyszczenia zacisku po jego wyłączeniu Szybkie ustawienie. Pewna masa. Wysoka przyczepność na płaskich i owalnych powierzchniach. Uchwyty magnetyczne MAGSQUARES Przytrzymywanie i łączenie. Najbardziej uniwersalne narzędzie. Niezbędne przy spawaniu i obróbce. Kiedy raz użyjesz kwadratowych uchwytów MAGSQUARES będziesz musiał je mieć. Spawacze nigdy nie mieli do dyspozycji narzędzia silnego do ustawiania o sile rzędu 4500 N (dla MAG 1000). Uchwyty dają ogromne możliwości przytrzymywania i pozycjonowania elementów. Mają aż 5 powierzchni pracy (wszystkie boki magnetyczne). Cała obudowa zachowuje kąty 90. Narzędzia te są fabrycznie przygotowane do tworzenia innych własnych przyrządów dzięki otworom montażowym. Wszystkie uchwyty MAGSWITCH wytwarzają bardzo silne pole magnetyczne poprzez obrót rączki o 180. Cechy: bardzo mocne, szybkie i dokładne pozycjonowanie, brak ograniczeń przy montażu, pięć powierzchni magnetycznych, praca na płaskiej i owalnej powierzchni, otwory montażowe na każdym boku, idealne do własnych rozwiązań. Opis Siła trzymania Wymiary (HxWxD) Nr producenta Specyfikacja techniczna MagSquares MagSquares Równoległe pozycjonowanie dwóch Zastosowanie jako "3ręka" tymczasowe elementów płaskich lub owalnych przytrzymanie części w pionie MagSquares kg 272 kg 454 kg 68 x 40 x 40 mm 109 x 56 x 75 mm 147 x 72 x 108 mm 0,2 kg 1,4 kg 3,5 kg Efektywne narzędzie do budowy swoich przyrządów Fabryczne kąty z każdej strony Skanuj link lub wejdź rywal.eu/movies/magsquare Szybkie ustawienie kąta prostego Vc Jako prowadnica do stalowej powierzchni, brak ograniczeń jak w standardowych narzędziach 3. Narzędzia magnetyczne (uchwyty montażowe) Przytrzymanie elementów podczas cięcia i obróbki

30 ISO 9001 Nastawny kątownik magnetyczny PIVOT Kątownik PIVOT 200 pozwala nam na wybranie dowolnego kąta z zakresu 22 do 270. Każdy z magnesów cechuje siła trzymania do 900 N. Wskaźnik ulokowany na przegubie, z możliwością zablokowania dzięki jednej rączce. Podziałka naniesiona co 5. Idealne narzędzie do wewnętrznych i zewnętrznych kątów. Jedna skuteczna blokada na przegubie do zablokowania kąta Siła trzymania Wymiary (HxWxD) Podziałka na przegubie z dokładnym wskaźnikiem 90 kg 240 x 91 x 240 mm Dwa magnesy trzymające każdą ze stron 1,6 kg Nr producenta Skanuj link lub wejdź rywal.eu/movies/pivot-angle Nastawne kątowniki magnetyczne BOOMER Kątowniki BOOMER dają nieograniczoną możliwość w nastawianiu dowolnie wybranego kąta. Dzięki obrotowym magnesom możemy uzyskać kąty ostre i rozwarte bez zbędnych komplikacji. Dzięki dwóm rączkom mamy możliwość bardzo dokładnego ustawienia i zablokowania żądanej wielkości kąta. Specyfikacja techniczna Boomer 150 Boomer 600 Opis Siła trzymania Wymiary (HxWxD) Nr producenta Szybka regulacja do szybkiego zestawiania elementów kg 268 kg 197 x 140 x 197 mm 258 x 169 x 258 mm 1,3 kg 4,4 kg Możliwość wybrania kąta rozwartego i ostrego Skanuj link lub wejdź rywal.eu/movies/boomerangles Doskonale trzyma płaskie i owalne elementy. Idealny do łączenia rur do powierzchni pod różnym kątem Obracając zacisk mamy możliwość otrzymania każdego kąta Kątowniki magnetyczne MAGSWITCH 90 Kątowniki magnetyczne 90 są wyjątkowo wszechstronne i zapewniają wewnętrzny lub zewnętrzny docisk. Główną zaletą tego narzędzia jest jego proste zastosowanie. Idealnie sprawdza się w pracy przy większych i mniejszych elementach. Możliwość uzbrojenia w dodatkowe magnesy MAGSQUARE, pozwala nam na szerokie zastosowanie. Kątownik zapewnia nam precyzyjne ustawienie dwóch elementów płaskich lub owalnych pod kątem prostym. Opis Siła trzymania Wymiary (HxWxD) Nr producenta Specyfikacja techniczna kg 268 kg 205 x 58 x 205 mm 288 x 104 x 288 mm 0,8 kg 3,7 kg Skanuj link lub wejdź rywal.eu/movies/90-degree Specyfikacja techniczna Opis Pivot 200 Wybierz kąt i ustaw Zaciski mogą być przestawiane i obracane na każdej z osi Obrót rączki o 180 załącza docisk Możliwość uzupełnienia kolejnym zaciskiem na każdej z osi Nowe kątowniki ze wzmocnieniem do ciężkich aplikacji 3. Narzędzia magnetyczne (uchwyty montażowe) Vc-29

31 ǁǁǁ ƌljǁăů ĞƵ ĂŬƚƵĂůŶĂ ŽĨĞƌƚĂ ŝ ƉƌŽŵŽĐũĞ ŶĂ Ręczny podnośnik EXTENDALIFT Stosując to narzędzie możesz znacznie przyspieszyć prace związane z podnoszeniem. Gdy musimy podnieść wszelkiego rodzaju klapy i elementy, pracujemy bez potrzeby wcześniejszego ich podważania. Całą operację załączenia magnesu wykonujemy za pomocą przedłużonej dźwigni obracając ją o 180. Extenda Lift cechuje się bardzo dobrymi parametrami trzymania. Idealne do zastosowania w zakładach pracujących w infrastrukturze miejskiej. Bardzo mocne trzymanie Idealny do podnoszenia płaskich elementów Opis Specyfikacja techniczna Extendalift Extendalift Siła trzymania 272 kg Wymiary (HxWxD) 724 x 68 x 117 mm Skanuj link lub wejdź rywal.eu/movies/extenda-lift Nr producenta 454 kg 724 x 107 x 122 mm 2,4 kg 4,4 kg Podnoszenie bez potrzeby podważania pokryw Podnośnik ręczny manualny 60-M Praca bezpieczna i wydajna na każdym stanowisku. Ręczny podnośnik umożliwi chwytanie małych arkuszy blach bez potrzeby ich podważania. Stosując kilka uchwytów możesz przenieść również większe arkusze. Dwoma uchwytami przeniesiesz większe arkusze Chwyta również rury Specyfikacja techniczna Opis 60-M Siła trzymania 106 kg Wymiary (HxWxD) 140 x 120 x 60 mm Ręczny podnośnik do wykorzystania przy przenoszeniu małych arkuszy Możliwość zablokowania rączki 0,6 kg Nr producenta Skanuj link lub wejdź rywal.eu/movies/hand-lifters Podnośnik ręczny automatyczny 60-CE 2000 cykli pracy na jednym ładowaniu. Idealny do wyciągania elementów z wypalarek. To narzędzie poprawi bezpieczeństwo w pracy. Niezwykle łatwa obsługa przy pomocy przycisków. Sterowanie za pomocą przycisku W zestawie ładowarka i dwa akumulatory Specyfikacja techniczna Opis 60-CE Siła trzymania 106 kg Wymiary (HxWxD) 209 x 173 x 75 mm Idealne do wyjmowania elementów z wypalarki Vc-30 Szybkie i bezpieczne chwytanie blach. Ergonomia pracy 3. Narzędzia magnetyczne (uchwyty montażowe) Nr producenta 1,1 kg Skanuj link lub wejdź rywal.eu/movies/hand-lifters

32 ISO 9001 Narzędzia do wyrównywania arkuszy blach Szybkie łączenie arkuszy blach. Nie tracisz czasu na ich wyrównanie. Czas pracy z MAG PRY jest nieporównywalnie krótszy. To urządzenie upraszcza proces do minimum. Spajanie bez dodatkowych narzędzi. Skanuj link lub wejdź rywal.eu/movies/sheet-handling Wyeliminuj wszelkie nierówności Specyfikacja techniczna Siła trzymania Wymiary (HxWxD) Ustaw narzędzie na przerwę, włącz magnes, dociśnij żeby wyrównać. Spawaj. Proste i szybkie Niwelowanie nierówności pomiędzy arkuszami, szybko i nieinwazyjnie Nr producenta MagPry Uchwyt do blach w komplecie z magnesem 498 kg 816 kg 508 x 143 x 160 mm 1539 x 234 x 203 mm 4,3 kg 9,6 kg Haki magnetyczne Idealne kiedy potrzebujesz pomocnej ręki. Pomogą uporządkować miejsce pracy albo zabezpieczą przewody zasilające. Nieograniczone zastosowanie. Opis Siła trzymania Wymiary (HxWxD) Nr producenta Specyfikacja techniczna Hak 25 Hak kg 18 kg 89 x 40 x 47 mm 103 x 69 x 69 mm 0,2 kg 0,8 kg Oszczędza twój czas dobra organizacja miejsca pracy Na płaskich i owalnych powierzchniach Przytrzyma śruby, wkrętaki i wszystko inne z metalu w trudno dostępnych miejscach Bezpieczeństwo przede wszystkim. Nie pozwól uszkodzić przewodów Przykłady zastosowań uchwytów montażowych Opis 3. Narzędzia magnetyczne (uchwyty montażowe) Vc-31
