1 E1 PROJEKT BUDOWLANY - WYKONAWCZY Obiekt: Budowa Przedszkola Gminnego w Konstancinie-Jeziorna Inwestor: Gmina Konstancin-Jeziorna Miejsce realizacji: Konstancin-Jeziorna Ul Jaworskiego 3 Dz.Nr.10/28 z Obr.o2-02 BranŜa: Projektant: ELEKTRYCZNA Janusz Bojanowski upr. bud.. 195/68 WŁ w spec. Instalacji i urządzeń elektrycznych Współpraca: Sprawdzający: inŝ. Zbigniew Wojnarowski upr. bud.. GP.II /76 w spec instalacyjno-inŝynieryjnej w zakresie sieci elektrycznych. / bez ograniczeń/

2 E2 ZAWARTOŚĆ OPRACOWANIA 1.Strona tytułowa str. E1 2.Zawartość opracowania str. E2 3.Opis techniczny str. E3 - E8 4.Plan zasilania kablowego rys.nr E/01 str E9 5.Plan instalacji oświetlenia parteru rys.nr E/02 str E10 6.Plan instalacji oświetlenia piętra rys.nr E/03 str E11 7.Plan instalacji gniazd parteru rys.nr E/04 str E12 8 Plan instalacji gniazd piętra rys.nr E/05 str E13 9 Instalacja poddasz rys.nr E/06 str E14 1.Instalacja odgromowa rys.nr E/07 str E15 2.Schemat RG rys. nr E/08 str E16

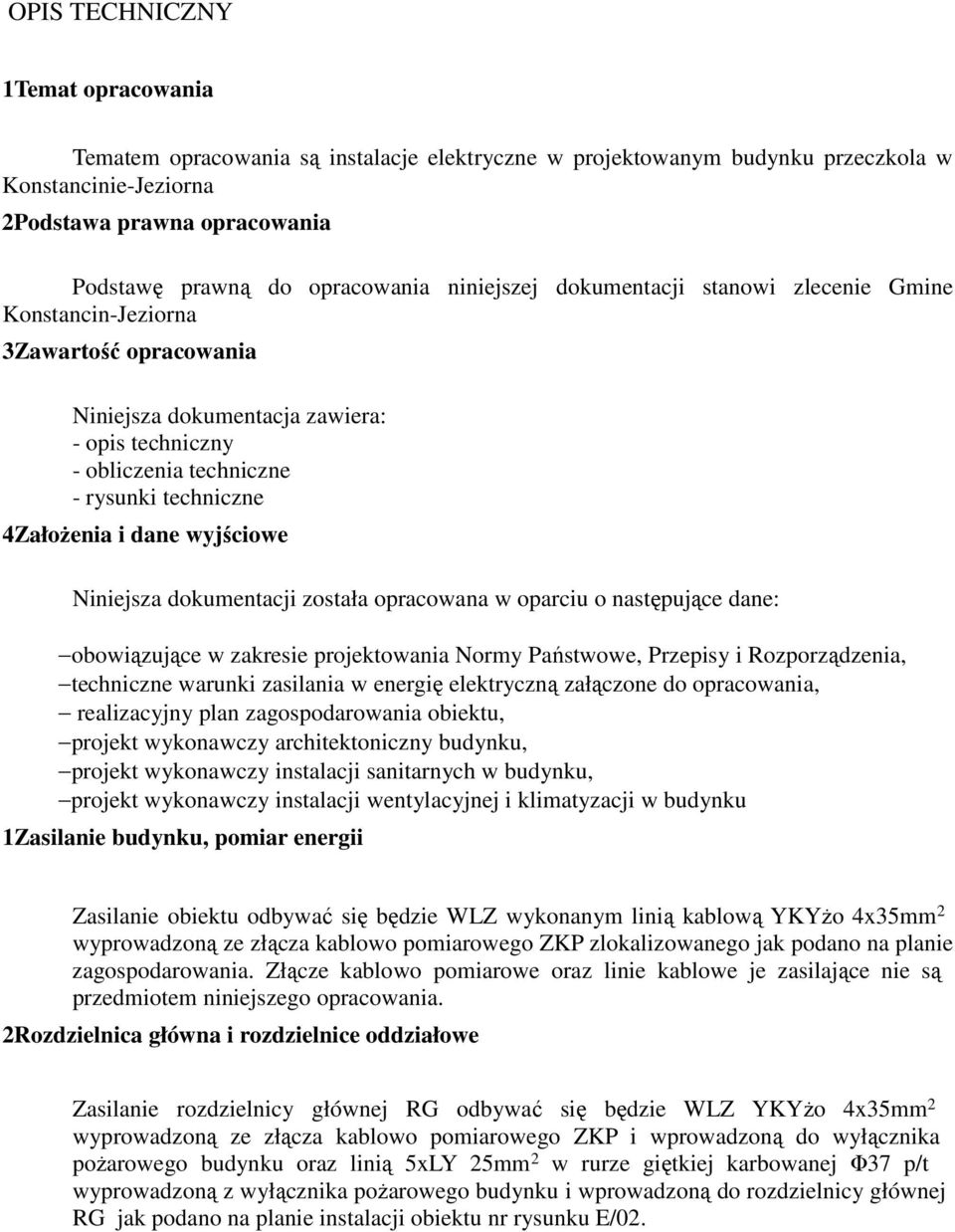

3 OPIS TECHNICZNY 1Temat opracowania Tematem opracowania są instalacje elektryczne w projektowanym budynku przeczkola w Konstancinie-Jeziorna 2Podstawa prawna opracowania Podstawę prawną do opracowania niniejszej dokumentacji stanowi zlecenie Gmine Konstancin-Jeziorna 3Zawartość opracowania Niniejsza dokumentacja zawiera: - opis techniczny - obliczenia techniczne - rysunki techniczne 4ZałoŜenia i dane wyjściowe Niniejsza dokumentacji została opracowana w oparciu o następujące dane: obowiązujące w zakresie projektowania Normy Państwowe, Przepisy i Rozporządzenia, techniczne warunki zasilania w energię elektryczną załączone do opracowania, realizacyjny plan zagospodarowania obiektu, projekt wykonawczy architektoniczny budynku, projekt wykonawczy instalacji sanitarnych w budynku, projekt wykonawczy instalacji wentylacyjnej i klimatyzacji w budynku 1Zasilanie budynku, pomiar energii Zasilanie obiektu odbywać się będzie WLZ wykonanym linią kablową YKYŜo 4x35mm 2 wyprowadzoną ze złącza kablowo pomiarowego ZKP zlokalizowanego jak podano na planie zagospodarowania. Złącze kablowo pomiarowe oraz linie kablowe je zasilające nie są przedmiotem niniejszego opracowania. 2Rozdzielnica główna i rozdzielnice oddziałowe Zasilanie rozdzielnicy głównej RG odbywać się będzie WLZ YKYŜo 4x35mm 2 wyprowadzoną ze złącza kablowo pomiarowego ZKP i wprowadzoną do wyłącznika poŝarowego budynku oraz linią 5xLY 25mm 2 w rurze giętkiej karbowanej Φ37 p/t wyprowadzoną z wyłącznika poŝarowego budynku i wprowadzoną do rozdzielnicy głównej RG jak podano na planie instalacji obiektu nr rysunku E/02.

4 E4 Lokalizację rozdzielnicy RG obiektu podano na planach instalacji. Rozdzielnica RG zasila rozdzielnice dystrybucyjne R1.1 i R2 Rozdzielnice zaprojektowano w 2 klasie ochronności, w wykonaniu podtynkowymlokalizacje rozdzielnic podano na planie instalacji elektrycznej. 3Linie zasilające Główną linię zasilającą obiekt od złącza kablowo - pomiarowego do wyłącznika poŝarowego zaprojektowano kablem typu YKYŜo 4x25mm 2 i i od wyłącznika do rozdzielnicy głównej RG zaprojektowano w układzie 3L +N+PE linką 5xLy 25mm 2 w rurze giętkiej karbowanej Φ37 p/t. Linie zasilające poszczególne rozdzielnice funkcyjne zaprojektowano w układzie 3L+N+PE przewodami w izolacji bezhalogenowej typu NHXHM w kanałach instalacyjnych w ciągach głównych i od ciągów głównych do rozdzielnic pod tynkiem. 8.1Technika układania kabli Projektowany kabel naleŝy układać w rowie o głębokości t = 0,8 i szerokości dna 0,4m. Do przygotowanych rowów naleŝy nasypać warstwę piasku o grubości 10cm i na niej układać kabel. UłoŜony kabel WLZ naleŝy zgłosić do odbioru w właściwej słuŝbie geodezyjnej. Kabel po odbiorze i inwentaryzacji naleŝy zasypać warstwą piasku o grubości 10 cm, a następnie gruntem z wykopu pozbawionym gruzu i kamieni. W trakcie zasypywania w odległości 25cm od górnej powierzchni kabla naleŝy ułoŝyć folię znaczeniową koloru niebieskiego o grubości 0,5mm i szerokości 40cm. W miejscach skrzyŝowania z innym uzbrojeniem, kabel ułoŝyć w rurze ochronnej np. f-my Arot typu DVK Φ110. Układany kabel na trasie co 10m oraz przy wprowadzaniu do złącza i zasilanego obiektu winien być wyposaŝone w oznaczniki zawierające informacje zgodnie z Normą PN-76/E Plan bezpieczeństwa i ochrona zdrowia Projektowane linie kablowe są liniami izolowanymi i nie stanowią przy prawidłowej eksploatacji zagroŝenia dla środowiska i przebywających w jej pobliŝu ludzi. Linie są odporne na oddziaływanie szkodliwych warunków środowiska naturalnego. Prace związane z budową linii naleŝy prowadzić wyłącznie w stanie beznapięciowym. Do wykonania inwestycji naleŝy stosować wyłącznie materiały posiadające atesty lub certyfikaty dopuszczające ich stosowanie na terenie Polski. 1Instalacje odbiorcze elektryczne W obiekcie zaprojektowano instalacje: - oświetlenia podstawowego

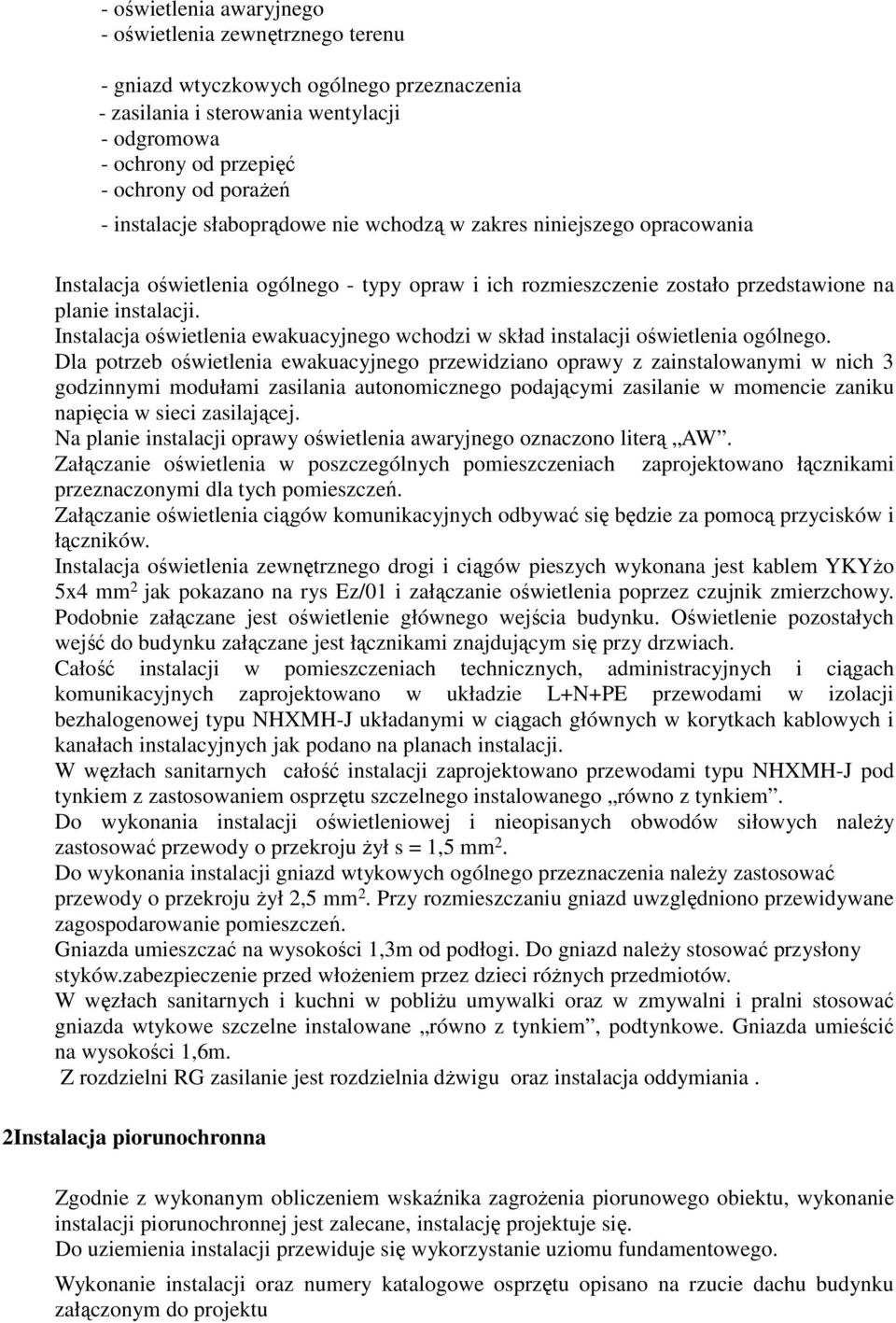

5 - oświetlenia awaryjnego - oświetlenia zewnętrznego terenu - gniazd wtyczkowych ogólnego przeznaczenia - zasilania i sterowania wentylacji - odgromowa - ochrony od przepięć - ochrony od poraŝeń - instalacje słaboprądowe nie wchodzą w zakres niniejszego opracowania Instalacja oświetlenia ogólnego - typy opraw i ich rozmieszczenie zostało przedstawione na planie instalacji. Instalacja oświetlenia ewakuacyjnego wchodzi w skład instalacji oświetlenia ogólnego. Dla potrzeb oświetlenia ewakuacyjnego przewidziano oprawy z zainstalowanymi w nich 3 godzinnymi modułami zasilania autonomicznego podającymi zasilanie w momencie zaniku napięcia w sieci zasilającej. Na planie instalacji oprawy oświetlenia awaryjnego oznaczono literą AW. Załączanie oświetlenia w poszczególnych pomieszczeniach zaprojektowano łącznikami przeznaczonymi dla tych pomieszczeń. Załączanie oświetlenia ciągów komunikacyjnych odbywać się będzie za pomocą przycisków i łączników. Instalacja oświetlenia zewnętrznego drogi i ciągów pieszych wykonana jest kablem YKYŜo 5x4 mm 2 jak pokazano na rys Ez/01 i załączanie oświetlenia poprzez czujnik zmierzchowy. Podobnie załączane jest oświetlenie głównego wejścia budynku. Oświetlenie pozostałych wejść do budynku załączane jest łącznikami znajdującym się przy drzwiach. Całość instalacji w pomieszczeniach technicznych, administracyjnych i ciągach komunikacyjnych zaprojektowano w układzie L+N+PE przewodami w izolacji bezhalogenowej typu NHXMH-J układanymi w ciągach głównych w korytkach kablowych i kanałach instalacyjnych jak podano na planach instalacji. W węzłach sanitarnych całość instalacji zaprojektowano przewodami typu NHXMH-J pod tynkiem z zastosowaniem osprzętu szczelnego instalowanego równo z tynkiem. Do wykonania instalacji oświetleniowej i nieopisanych obwodów siłowych naleŝy zastosować przewody o przekroju Ŝył s = 1,5 mm 2. Do wykonania instalacji gniazd wtykowych ogólnego przeznaczenia naleŝy zastosować przewody o przekroju Ŝył 2,5 mm 2. Przy rozmieszczaniu gniazd uwzględniono przewidywane zagospodarowanie pomieszczeń. Gniazda umieszczać na wysokości 1,3m od podłogi. Do gniazd naleŝy stosować przysłony styków.zabezpieczenie przed włoŝeniem przez dzieci róŝnych przedmiotów. W węzłach sanitarnych i kuchni w pobliŝu umywalki oraz w zmywalni i pralni stosować gniazda wtykowe szczelne instalowane równo z tynkiem, podtynkowe. Gniazda umieścić na wysokości 1,6m. Z rozdzielni RG zasilanie jest rozdzielnia dŝwigu oraz instalacja oddymiania. 2Instalacja piorunochronna Zgodnie z wykonanym obliczeniem wskaźnika zagroŝenia piorunowego obiektu, wykonanie instalacji piorunochronnej jest zalecane, instalację projektuje się. Do uziemienia instalacji przewiduje się wykorzystanie uziomu fundamentowego. Wykonanie instalacji oraz numery katalogowe osprzętu opisano na rzucie dachu budynku załączonym do projektu

6 3Instalacja połączeń wyrównawczych W obiekcie dla rozdzielnicy głównej RG przewidziano montaŝ szyny wyrównawczej PE, do której przewidziano przyłączenie przewodu PE instalacji i odgałęzienia Fe/Zn 25*4mm od uziomu instalacji piorunochronnej. Ponadto w kotłowniprzewidziano ułoŝenie szyny połączeń wyrównawczych Fe/Zn 25 * 4mm łączącej instalację ciepłej i zimnej wody, pomp oraz instalację centralnego ogrzewania z uziomem instalacji piorunochronnej i przewodem PE instalacji elektrycznej. Dodatkowo w węzłach sanitarnych (pom. WC personelu kuchni i pom. WC personelu) i pralni, zmywalni dla gniazd zasilających suszarki naleŝy przewidzieć lokalne połączenia wyrównawcze 1Dy 2,5 RLΦ15 łączące kołek gniazda z rurą wody zimnej. 4System ochrony od poraŝeń Do ochrony od poraŝeń we wszystkich obwodach odbiorczych z odbiornikami o I klasie izolacji zaprojektowano wyłączniki ochronne róŝnicowo-prądowe działania bezpośredniego o prądzie róŝnicowym I = 0,03 1.Obliczenia oświetlenia OBLICZENIA TECHNICZNE Obliczenia oświetlenia wnętrz wykonano zgodnie z Normą PN - EN Światło i oświetlenie - oświetlenie miejsc pracy - część 1: Miejsca pracy we wnętrzach. Obliczenia wykonano przy uŝyciu programu obliczeniowego DIALUX 4.7 w oparciu o bazę danych opraw f-my Thorn Light. Wyniki obliczeń wartości średniej natęŝenia oświetlenia oraz wartości przyjętych z normy podano w tabeli na planach instalacji elektrycznej. Wydruk obliczeń zdeponowano w egzemplarzu archiwalnym dokumentacji 2.Obliczenia obwodów i linii zasilających Obliczenia obwodów i linii zasilających poszczególne rozdzielnice wykonano dla mocy obciąŝenia wynikających z mocy przyłączonych odbiorników. Do obliczeń mocy i prądu obciąŝenia przyjęto współczynniki zapotrzebowania o wartości odpowiadającej technologii uŝytkowania odbiorników oraz współczynniki mocy odpowiadające charakterowi zasilanych odbiorników. Obliczeń mocy obciąŝenia dokonano wg zaleŝności : Po =Pos * kzo + Pgn * kzg + Pst * kzt[kw] Obliczeń prądu obciąŝenia dokonano według zaleŝności : Po IB = U * cosśrϕ przy zasilaniu jednofazowym oraz

7 Po IB = przy zasilaniu trójfazowym 3 * U * cosśrϕ Obliczeń spadku napięcia w poszczególnych obwodach dokonano w trybie roboczym według zaleŝności: oraz 2 * P o * l i * 10 2 δu % = dla obwodów jednofazowych γ * s * U 2 P o * l i * 10 2 δu % = dla obwodów trójfazowych γ * s * U 2 gdzie: Pi*li - moment obciąŝenia [kw] k z - współczynnik zapotrzebowania γ - konduktywność materiału przewodowego [m/ω mm 2 ] s - przekrój Ŝył obwodu[mm 2 ] U - wartość napięcia zasilającego [V] Pos Pgn Pst - moc zainstalowana oświetlenia - moc zainstalowana gniazd wtykowych - moc zainstalowana siły technologii Przekroje przewodów poszczególnych obwodów i linii zasilających rozdzielnice dobrano dla dopuszczalnej wartości spadku napięcia δu% dop 2 % 2.1Obliczenia linii zasilającej rozdzielnicę R1 Moc zainstalowana rozdzielnicy Pi = P os + P gn + P st + P data [kw] Pi =30,95kW przyjęto: wartość współczynnika zapotrzebowania oświetlenia kzo = 0,8

8 wartość współczynnika zapotrzebowania gniazd wtykowych kzg = 0,2 wartość współczynnika zapotrzebowania gniazd wtykowych k data = 0,7 wartość współczynnika zapotrzebowania siły technologii kzt = 0,7 wartość średnią współczynnika mocy cos śr ϕ = 0,9 15Uwagi końcowe Całość robót naleŝy wykonać zgodnie z Przepisami Budowy Urządzeń Elektrycznych, Normą PN-91/E (zbiór), Warunkami Technicznymi Wykonania o Odbioru Robót oraz Obowiązującymi Przepisami Bezpieczeństwa i Higieny Pracy. Dopuszcza się stosowanie równowaŝnych zamienników. W opisie technicznym instalacji podano proponowane typy przewodów i osprzętu określonych Producentów. Do wykonania instalacji moŝna zastosować równowaŝne produkty innych producentów.
