ZESTAWIENIE KOSZTÓW ZAMÓWIENIA DLA MEBLI TYPOWYCH cz.1

Transkrypt

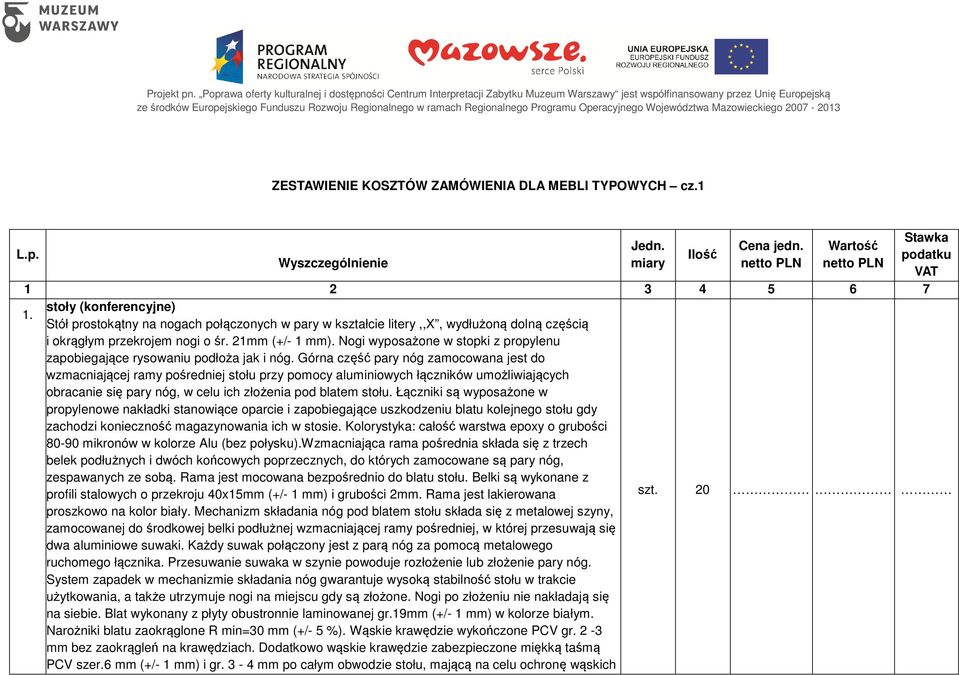

1 Projekt pn. Poprawa oferty kulturalnej i dostępności Centrum Interpretacji Zabytku Muzeum Warszawy jest współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Mazowieckiego ZESTAWIENIE KOSZTÓW ZAMÓWIENIA DLA MEBLI TYPOWYCH cz.1 L.p. Wyszczególnienie Jedn. miary Ilość Cena jedn. netto PLN Wartość netto PLN Stawka podatku VAT stoły (konferencyjne) 1. Stół prostokątny na nogach połączonych w pary w kształcie litery,,x, wydłużoną dolną częścią i okrągłym przekrojem nogi o śr. 21mm (+/- 1 mm). Nogi wyposażone w stopki z propylenu zapobiegające rysowaniu podłoża jak i nóg. Górna część pary nóg zamocowana jest do wzmacniającej ramy pośredniej stołu przy pomocy aluminiowych łączników umożliwiających obracanie się pary nóg, w celu ich złożenia pod blatem stołu. Łączniki są wyposażone w propylenowe nakładki stanowiące oparcie i zapobiegające uszkodzeniu blatu kolejnego stołu gdy zachodzi konieczność magazynowania ich w stosie. Kolorystyka: całość warstwa epoxy o grubości mikronów w kolorze Alu (bez połysku).wzmacniająca rama pośrednia składa się z trzech belek podłużnych i dwóch końcowych poprzecznych, do których zamocowane są pary nóg, zespawanych ze sobą. Rama jest mocowana bezpośrednio do blatu stołu. Belki są wykonane z profili stalowych o przekroju 40x15mm (+/- 1 mm) i grubości 2mm. Rama jest lakierowana proszkowo na kolor biały. Mechanizm składania nóg pod blatem stołu składa się z metalowej szyny, zamocowanej do środkowej belki podłużnej wzmacniającej ramy pośredniej, w której przesuwają się dwa aluminiowe suwaki. Każdy suwak połączony jest z parą nóg za pomocą metalowego ruchomego łącznika. Przesuwanie suwaka w szynie powoduje rozłożenie lub złożenie pary nóg. System zapadek w mechanizmie składania nóg gwarantuje wysoką stabilność stołu w trakcie użytkowania, a także utrzymuje nogi na miejscu gdy są złożone. Nogi po złożeniu nie nakładają się na siebie. Blat wykonany z płyty obustronnie laminowanej gr.19mm (+/- 1 mm) w kolorze białym. Narożniki blatu zaokrąglone R min=30 mm (+/- 5 %). Wąskie krawędzie wykończone PCV gr. 2-3 mm bez zaokrągleń na krawędziach. Dodatkowo wąskie krawędzie zabezpieczone miękką taśmą PCV szer.6 mm (+/- 1 mm) i gr. 3-4 mm po całym obwodzie stołu, mającą na celu ochronę wąskich szt. 20

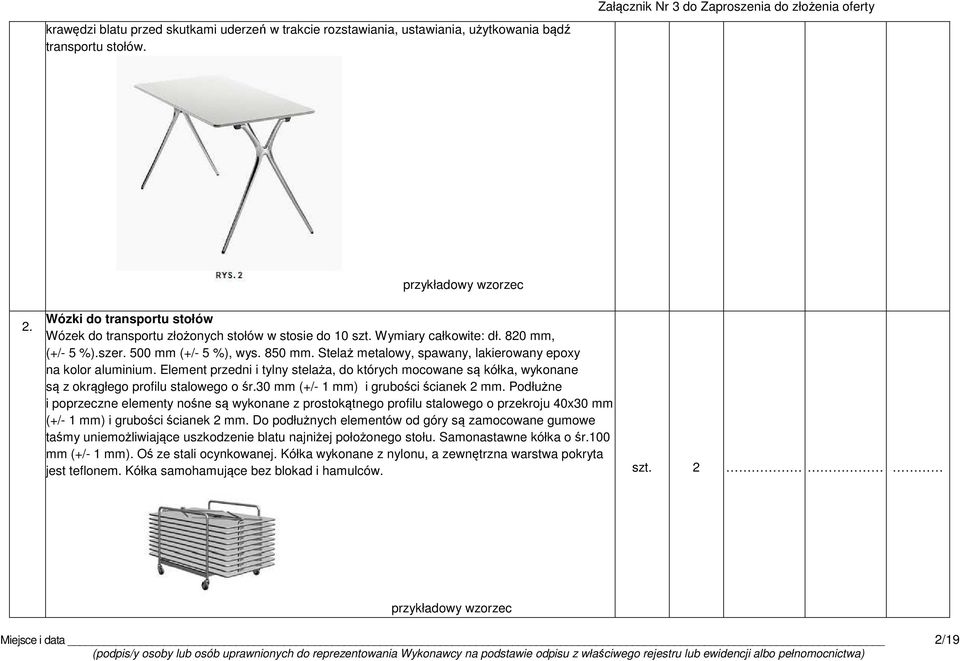

2 krawędzi blatu przed skutkami uderzeń w trakcie rozstawiania, ustawiania, użytkowania bądź transportu stołów. przykładowy wzorzec 2. Wózki do transportu stołów Wózek do transportu złożonych stołów w stosie do 10 szt. Wymiary całkowite: dł. 820 mm, (+/- 5 %).szer. 500 mm (+/- 5 %), wys. 850 mm. Stelaż metalowy, spawany, lakierowany epoxy na kolor aluminium. Element przedni i tylny stelaża, do których mocowane są kółka, wykonane są z okrągłego profilu stalowego o śr.30 mm (+/- 1 mm) i grubości ścianek 2 mm. Podłużne i poprzeczne elementy nośne są wykonane z prostokątnego profilu stalowego o przekroju 40x30 mm (+/- 1 mm) i grubości ścianek 2 mm. Do podłużnych elementów od góry są zamocowane gumowe taśmy uniemożliwiające uszkodzenie blatu najniżej położonego stołu. Samonastawne kółka o śr.100 mm (+/- 1 mm). Oś ze stali ocynkowanej. Kółka wykonane z nylonu, a zewnętrzna warstwa pokryta jest teflonem. Kółka samohamujące bez blokad i hamulców. szt. 2 przykładowy wzorzec Miejsce i data 2/19

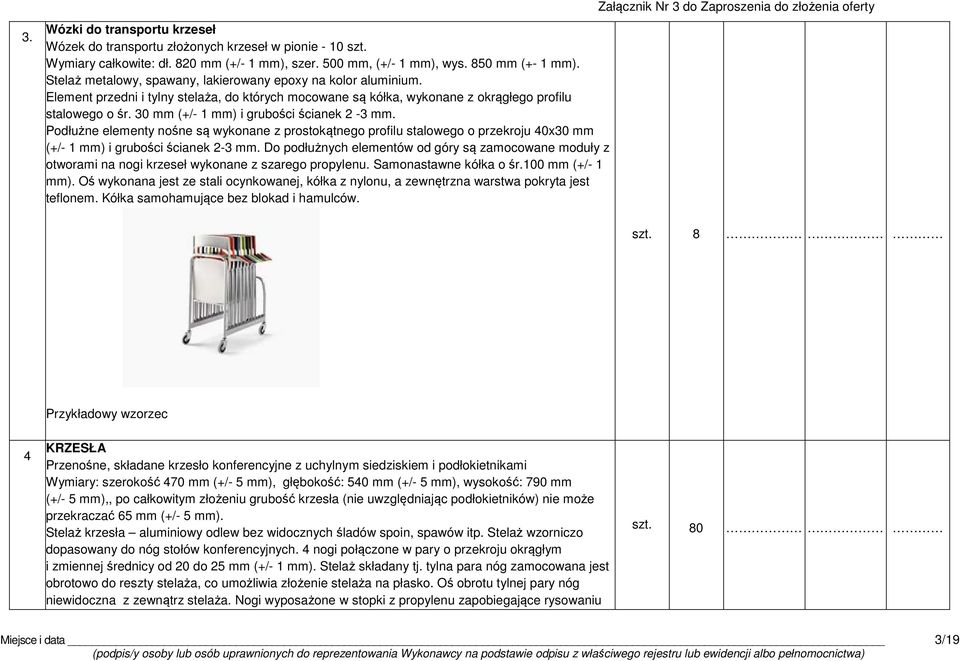

3 3. Wózki do transportu krzeseł Wózek do transportu złożonych krzeseł w pionie - 10 szt. Wymiary całkowite: dł. 820 mm (+/- 1 mm), szer. 500 mm, (+/- 1 mm), wys. 850 mm (+- 1 mm). Stelaż metalowy, spawany, lakierowany epoxy na kolor aluminium. Element przedni i tylny stelaża, do których mocowane są kółka, wykonane z okrągłego profilu stalowego o śr. 30 mm (+/- 1 mm) i grubości ścianek 2-3 mm. Podłużne elementy nośne są wykonane z prostokątnego profilu stalowego o przekroju 40x30 mm (+/- 1 mm) i grubości ścianek 2-3 mm. Do podłużnych elementów od góry są zamocowane moduły z otworami na nogi krzeseł wykonane z szarego propylenu. Samonastawne kółka o śr.100 mm (+/- 1 mm). Oś wykonana jest ze stali ocynkowanej, kółka z nylonu, a zewnętrzna warstwa pokryta jest teflonem. Kółka samohamujące bez blokad i hamulców. szt. 8 4 KRZESŁA Przenośne, składane krzesło konferencyjne z uchylnym siedziskiem i podłokietnikami Wymiary: szerokość 470 mm (+/- 5 mm), głębokość: 540 mm (+/- 5 mm), wysokość: 790 mm (+/- 5 mm),, po całkowitym złożeniu grubość krzesła (nie uwzględniając podłokietników) nie może przekraczać 65 mm (+/- 5 mm). Stelaż krzesła aluminiowy odlew bez widocznych śladów spoin, spawów itp. Stelaż wzorniczo dopasowany do nóg stołów konferencyjnych. 4 nogi połączone w pary o przekroju okrągłym i zmiennej średnicy od 20 do 25 mm (+/- 1 mm). Stelaż składany tj. tylna para nóg zamocowana jest obrotowo do reszty stelaża, co umożliwia złożenie stelaża na płasko. Oś obrotu tylnej pary nóg niewidoczna z zewnątrz stelaża. Nogi wyposażone w stopki z propylenu zapobiegające rysowaniu szt. 80 Miejsce i data 3/19

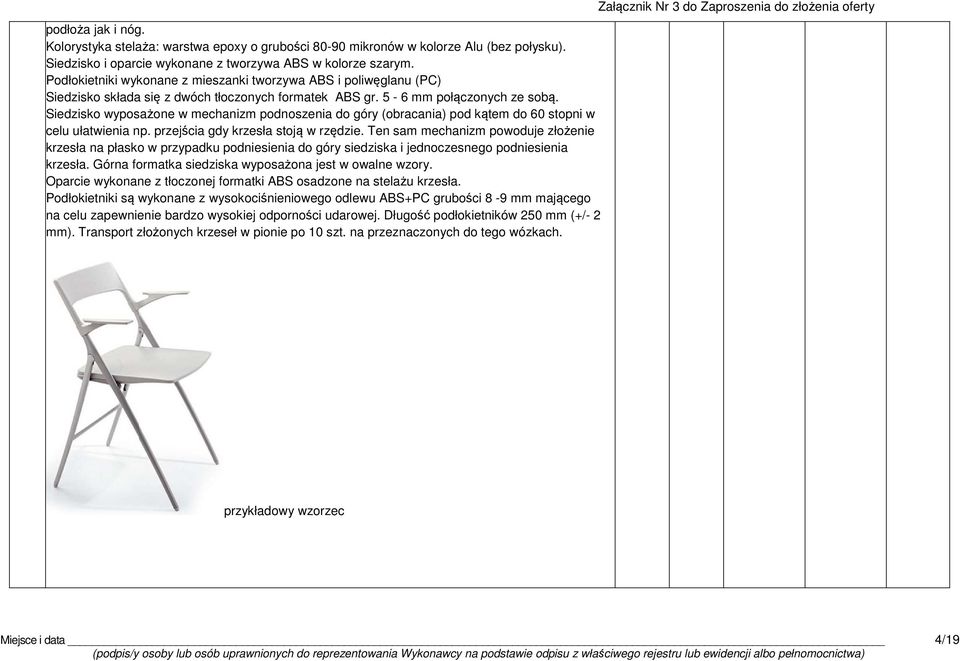

4 podłoża jak i nóg. Kolorystyka stelaża: warstwa epoxy o grubości mikronów w kolorze Alu (bez połysku). Siedzisko i oparcie wykonane z tworzywa ABS w kolorze szarym. Podłokietniki wykonane z mieszanki tworzywa ABS i poliwęglanu (PC) Siedzisko składa się z dwóch tłoczonych formatek ABS gr. 5-6 mm połączonych ze sobą. Siedzisko wyposażone w mechanizm podnoszenia do góry (obracania) pod kątem do 60 stopni w celu ułatwienia np. przejścia gdy krzesła stoją w rzędzie. Ten sam mechanizm powoduje złożenie krzesła na płasko w przypadku podniesienia do góry siedziska i jednoczesnego podniesienia krzesła. Górna formatka siedziska wyposażona jest w owalne wzory. Oparcie wykonane z tłoczonej formatki ABS osadzone na stelażu krzesła. Podłokietniki są wykonane z wysokociśnieniowego odlewu ABS+PC grubości 8-9 mm mającego na celu zapewnienie bardzo wysokiej odporności udarowej. Długość podłokietników 250 mm (+/- 2 mm). Transport złożonych krzeseł w pionie po 10 szt. na przeznaczonych do tego wózkach. przykładowy wzorzec Miejsce i data 4/19

5 5. Ławka 3 osobowa, 2 osobowa Siedzisko: konstrukcja - rama z drewna sosnowego w połączeniu z płytą OSB. Siedzisko wykonane z ciętego polieteru, 112 mm w najgrubszym punkcie (+- 2 mm), połączone na klej z konstrukcją drewnianą siedziska, pokrycie wierzchnie eco skóra przyklejona do polieteru ławki, z zachowaniem geometrii siedziska, siedzisko pokryte skórą ekologiczną pikowane poprzecznie, ograniczające ryzyko rozciągania się materiału i zmiany kształtu ławki. kolor: eco skóry grafit, wg. przedstawionego wzornika do akceptacji zamawiającego Noga: ławka posiada 2 nogi w kształcie wygiętej "płozy" z wyoblonymi narożnikami. Nogi zamocowane skrajnie po lewej i prawej stronie ławki. Noga wykonana z 19 mm (+/- 1 mm), rury stalowej i wygiętej blachy o grubości 4 mm (+/- 1 mm). Łuk i płyta mocująca zespawane. Nogi malowane proszkowo - kolor szary (wzornik do okazania zamawiającemu na budowie), nogi zamocowane do szkieletu konstrukcji drewnianej siedziska za pomocą pięciu wkrętów na jedną nogę. Nogi wyposażone w podkładki chroniące podłoże oraz nogi. Szerokość nogi mm, wysokość nogi 315 mm (+/- 2 mm). Kolor nogi szarość metaliczna - wg. przedstawionego wzornika do akceptacji zamawiającego szt. 6 szt.- dwuosob 5 szt.- trzyosob. Wymiary ławki potrójnej: szer. całkowita 1800 mm (+/- 5 mm), głębokość: 500 mm (+/- 5 mm), wys. całkowita 480 mm (+/- 5 mm), Wymiary ławki podwójnej: szer. całkowita 1210 cm (+/- 5 mm), głębokość: 500 mm (+/- 5 mm), wys. całkowita 480 mm (+/- 5 mm). Miejsce i data 5/19

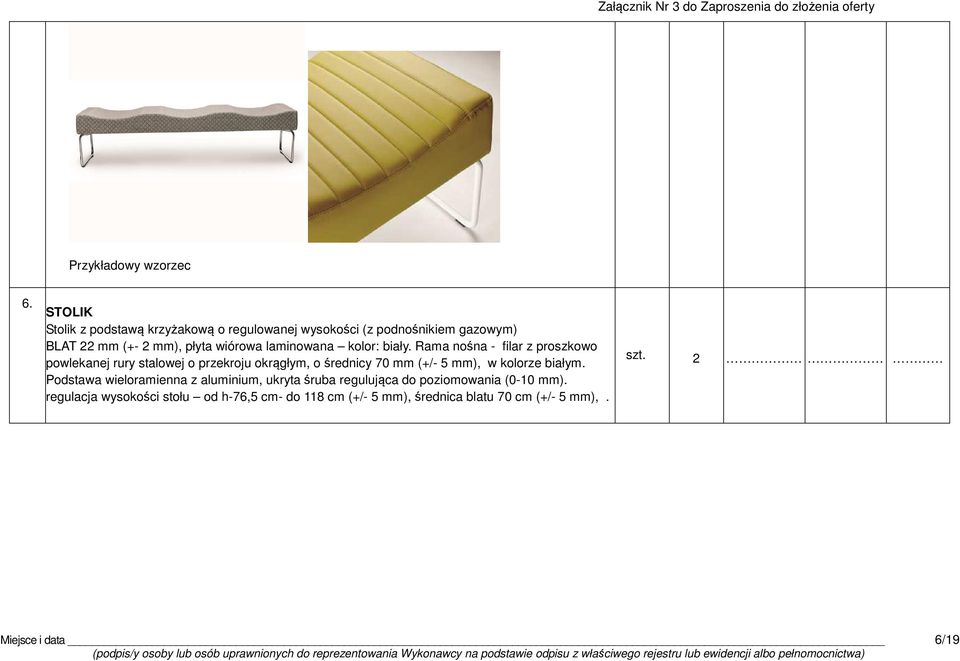

6 6. STOLIK Stolik z podstawą krzyżakową o regulowanej wysokości (z podnośnikiem gazowym) BLAT 22 mm (+- 2 mm), płyta wiórowa laminowana kolor: biały. Rama nośna - filar z proszkowo powlekanej rury stalowej o przekroju okrągłym, o średnicy 70 mm (+/- 5 mm), w kolorze białym. Podstawa wieloramienna z aluminium, ukryta śruba regulująca do poziomowania (0-10 mm). regulacja wysokości stołu od h-76,5 cm- do 118 cm (+/- 5 mm), średnica blatu 70 cm (+/- 5 mm),. szt. 2 Miejsce i data 6/19

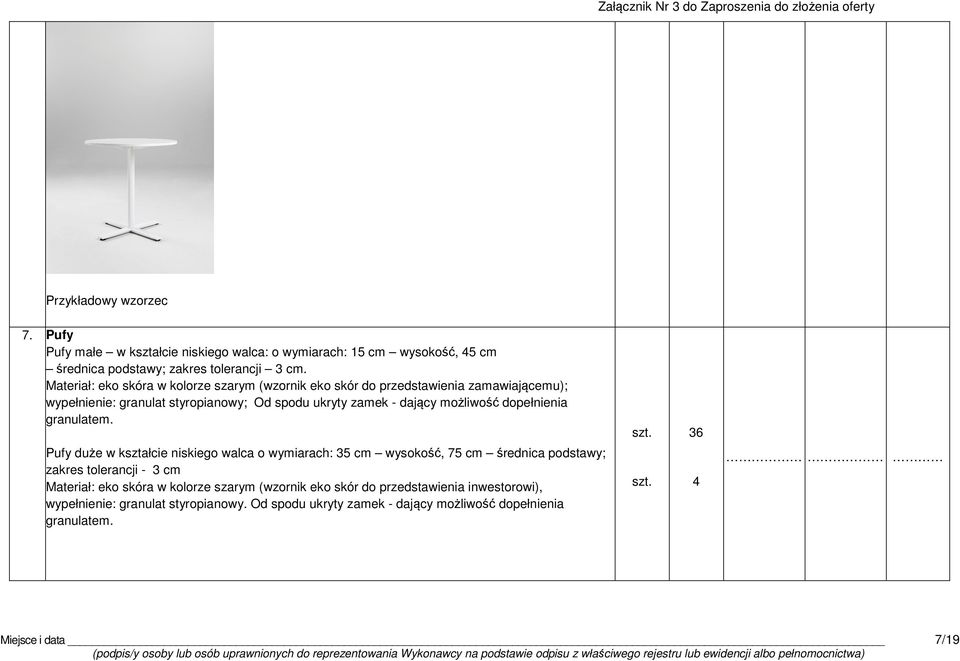

7 7. Pufy Pufy małe w kształcie niskiego walca: o wymiarach: 15 cm wysokość, 45 cm średnica podstawy; zakres tolerancji 3 cm. Materiał: eko skóra w kolorze szarym (wzornik eko skór do przedstawienia zamawiającemu); wypełnienie: granulat styropianowy; Od spodu ukryty zamek - dający możliwość dopełnienia granulatem. szt. Pufy duże w kształcie niskiego walca o wymiarach: 35 cm wysokość, 75 cm średnica podstawy; zakres tolerancji - 3 cm Materiał: eko skóra w kolorze szarym (wzornik eko skór do przedstawienia inwestorowi), wypełnienie: granulat styropianowy. Od spodu ukryty zamek - dający możliwość dopełnienia granulatem. 36 szt. 4 Miejsce i data 7/19

8 8. Mobilny stolik pod projektor - wózek Stolik z podstawą krzyżakową o regulowanej wysokości (z podnośnikiem gazowym), na kółkach. BLAT mm, płyta wiórowa laminowana kolor: biały. Rama nośna filar z proszkowo powlekanej rury stalowej o przekroju okrągłym, o średnicy mm. Podstawa wieloramienna z aluminium, ukryta śruba regulująca do poziomowania (0-10 mm). regulacja wysokości stołu - od h-76.5 cm - do 118 cm (+/- 5 mm), średnica blatu 70 cm (+/- 5 mm),. szt. 1 kpl zestawów-stolik z dwoma krzesłami Opis produktu Stół: Rama/ Wzmocnienie: stal, poliestrowa powłoka proszkowa Blat: lite drewno akacjowe, farba akrylowa Podstawa: tworzywo polipropylenowe Wymiary stołu: Długość: 80 cm Szerokość: 62 cm / 62 cm Krzesło składane: Rama: stal, Poliestrowa powłoka proszkowa Siedzisko/ Tył: lite drewno akacjowe, Farba akrylowa Wymiary krzesła: Szerokość: 40 cm Miejsce i data 8/19

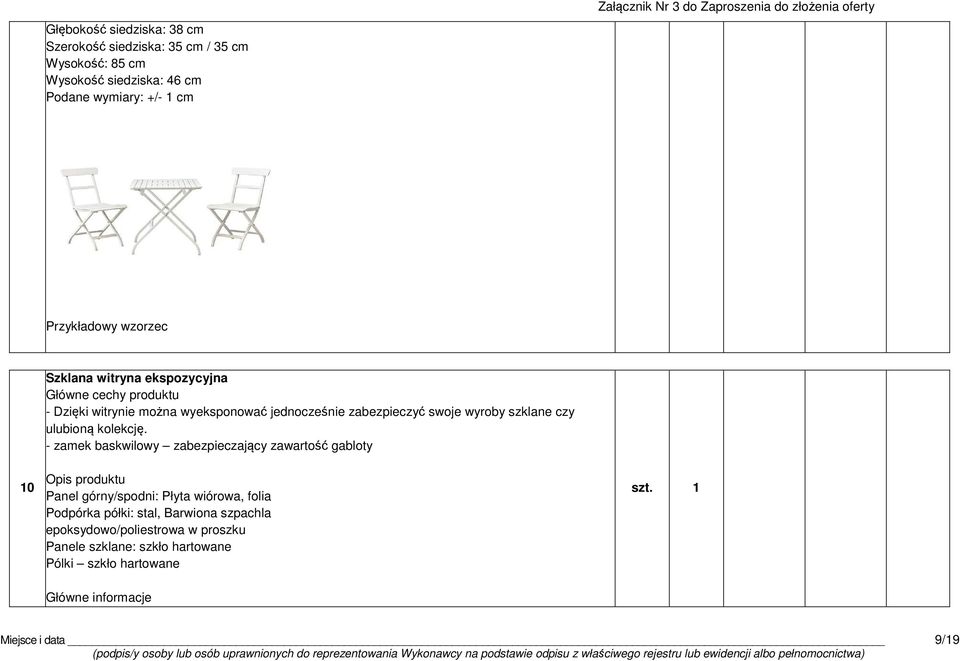

9 Głębokość siedziska: 38 cm Szerokość siedziska: 35 cm / 35 cm Wysokość: 85 cm Wysokość siedziska: 46 cm Podane wymiary: +/- 1 cm 10 Szklana witryna ekspozycyjna Główne cechy produktu - Dzięki witrynie można wyeksponować jednocześnie zabezpieczyć swoje wyroby szklane czy ulubioną kolekcję. - zamek baskwilowy zabezpieczający zawartość gabloty Opis produktu Panel górny/spodni: Płyta wiórowa, folia Podpórka półki: stal, Barwiona szpachla epoksydowo/poliestrowa w proszku Panele szklane: szkło hartowane Pólki szkło hartowane Główne informacje szt. 1 Miejsce i data 9/19

10 Głębokość: 37 cm (+/- 5 mm), Wysokość: 163 cm (+/- 5 mm), Szerokość: 43 cm (+/- 5 mm), Obciążenie półki: min. 6 kg 11 Półka ekspozycyjna na książki Opis produktu: stal, barwiona szpachla epoksydowo/poliestrowa w proszku Głębokość: 20 cm / 20 cm (+/- 5 mm),, dł- 80 cm (+/- 5 mm), kolor: biały Pólka w przekroju przypomina literę u, pólka z wygiętej blachy, bez spawów szt 2 Miejsce i data 10/19

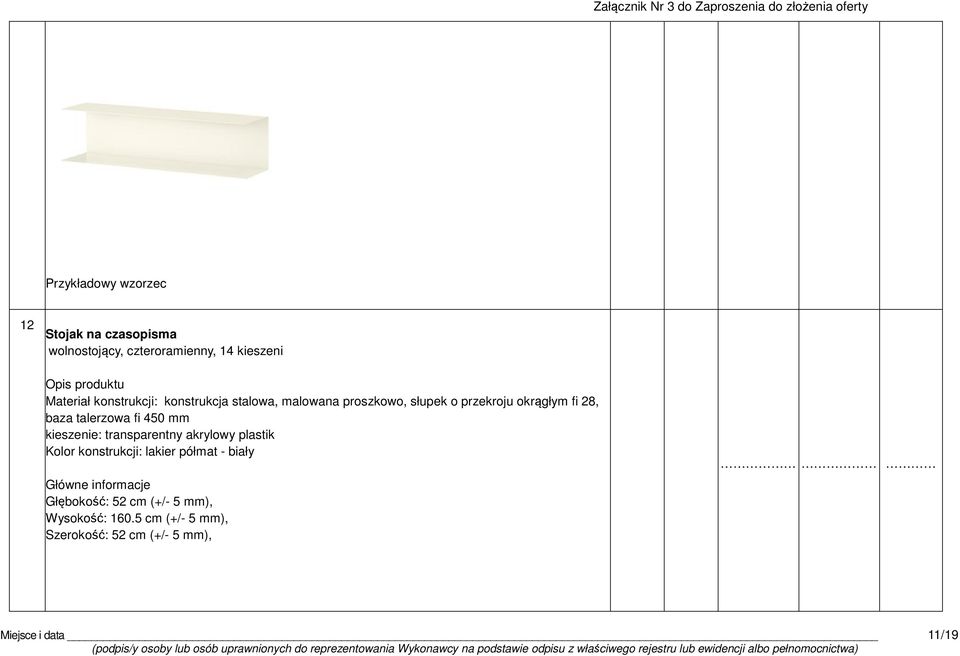

11 12 Stojak na czasopisma wolnostojący, czteroramienny, 14 kieszeni Opis produktu Materiał konstrukcji: konstrukcja stalowa, malowana proszkowo, słupek o przekroju okrągłym fi 28, baza talerzowa fi 450 mm kieszenie: transparentny akrylowy plastik Kolor konstrukcji: lakier półmat - biały Główne informacje Głębokość: 52 cm (+/- 5 mm), Wysokość: cm (+/- 5 mm), Szerokość: 52 cm (+/- 5 mm), Miejsce i data 11/19

12 szt Stojak ekspozycyjny na czasopisma - naścienny, podwójny, 6 kieszeni Opis produktu Materiał konstrukcji: konstrukcja stalowa, malowana proszkowo kieszenie: transparentny akrylowy plastik Kolor konstrukcji: lakier półmat - biały szt 3 Miejsce i data 12/19

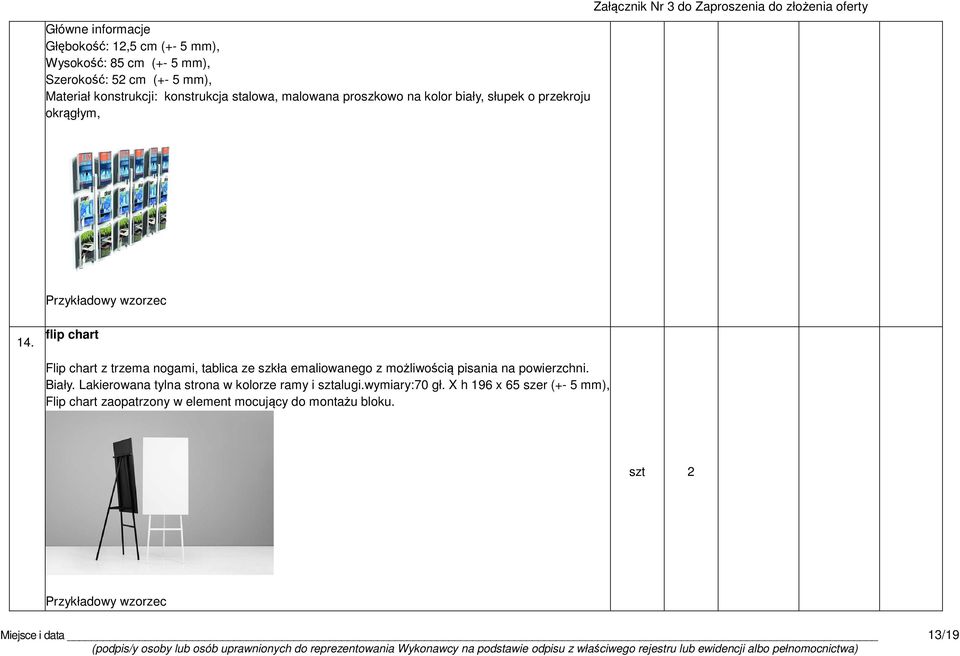

13 Główne informacje Głębokość: 12,5 cm (+- 5 mm), Wysokość: 85 cm (+- 5 mm), Szerokość: 52 cm (+- 5 mm), Materiał konstrukcji: konstrukcja stalowa, malowana proszkowo na kolor biały, słupek o przekroju okrągłym, 14. flip chart Flip chart z trzema nogami, tablica ze szkła emaliowanego z możliwością pisania na powierzchni. Biały. Lakierowana tylna strona w kolorze ramy i sztalugi.wymiary:70 gł. X h 196 x 65 szer (+- 5 mm), Flip chart zaopatrzony w element mocujący do montażu bloku. szt 2 Miejsce i data 13/19

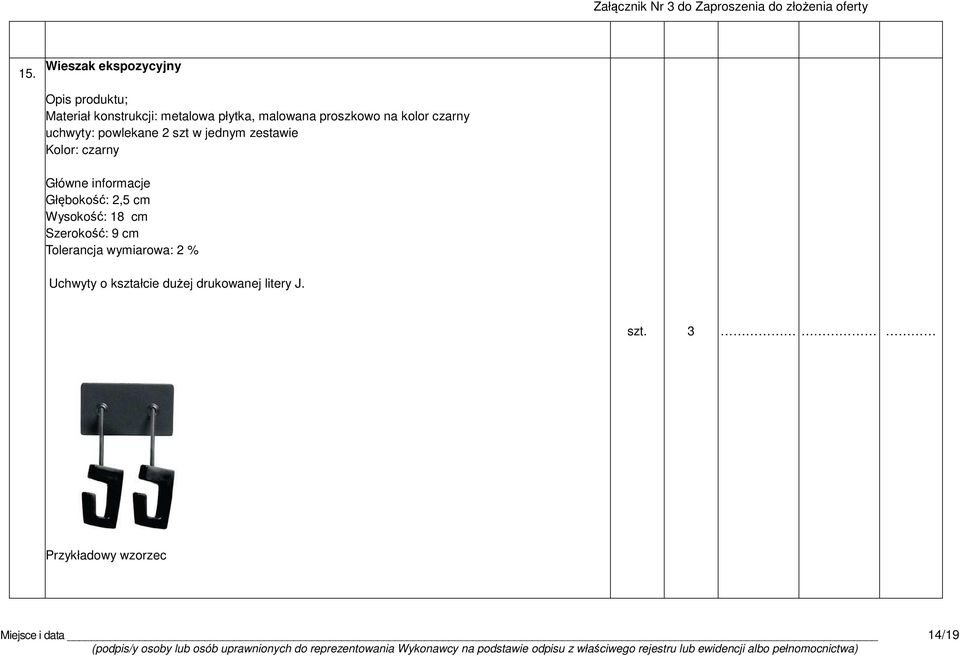

14 15. Wieszak ekspozycyjny Opis produktu; Materiał konstrukcji: metalowa płytka, malowana proszkowo na kolor czarny uchwyty: powlekane 2 szt w jednym zestawie Kolor: czarny Główne informacje Głębokość: 2,5 cm Wysokość: 18 cm Szerokość: 9 cm Tolerancja wymiarowa: 2 % Uchwyty o kształcie dużej drukowanej litery J. szt. 3 Miejsce i data 14/19

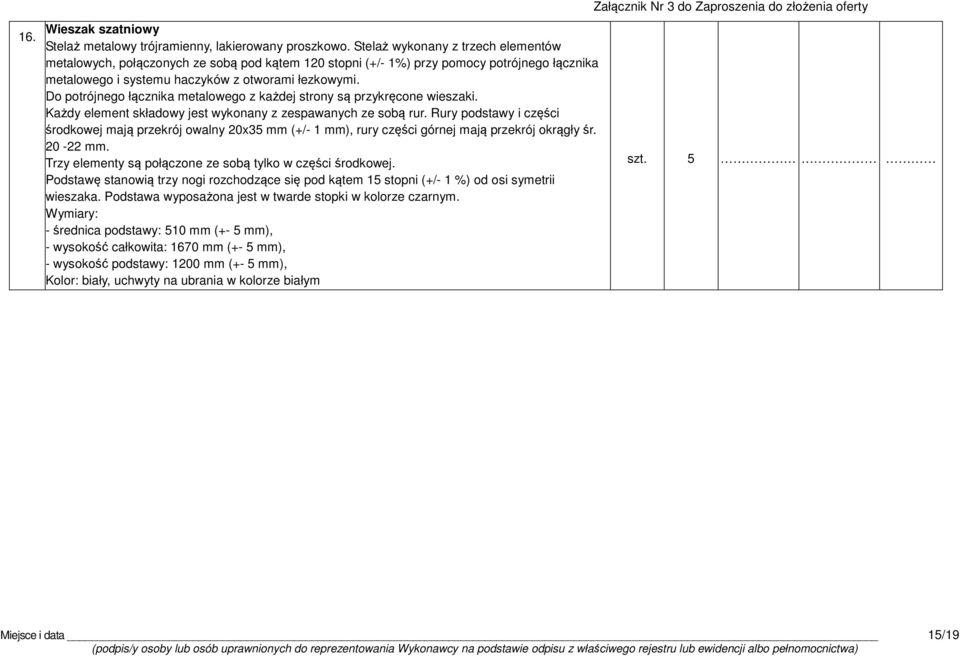

15 16. Wieszak szatniowy Stelaż metalowy trójramienny, lakierowany proszkowo. Stelaż wykonany z trzech elementów metalowych, połączonych ze sobą pod kątem 120 stopni (+/- 1%) przy pomocy potrójnego łącznika metalowego i systemu haczyków z otworami łezkowymi. Do potrójnego łącznika metalowego z każdej strony są przykręcone wieszaki. Każdy element składowy jest wykonany z zespawanych ze sobą rur. Rury podstawy i części środkowej mają przekrój owalny 20x35 mm (+/- 1 mm), rury części górnej mają przekrój okrągły śr mm. Trzy elementy są połączone ze sobą tylko w części środkowej. Podstawę stanowią trzy nogi rozchodzące się pod kątem 15 stopni (+/- 1 %) od osi symetrii wieszaka. Podstawa wyposażona jest w twarde stopki w kolorze czarnym. Wymiary: - średnica podstawy: 510 mm (+- 5 mm), - wysokość całkowita: 1670 mm (+- 5 mm), - wysokość podstawy: 1200 mm (+- 5 mm), Kolor: biały, uchwyty na ubrania w kolorze białym szt. 5 Miejsce i data 15/19

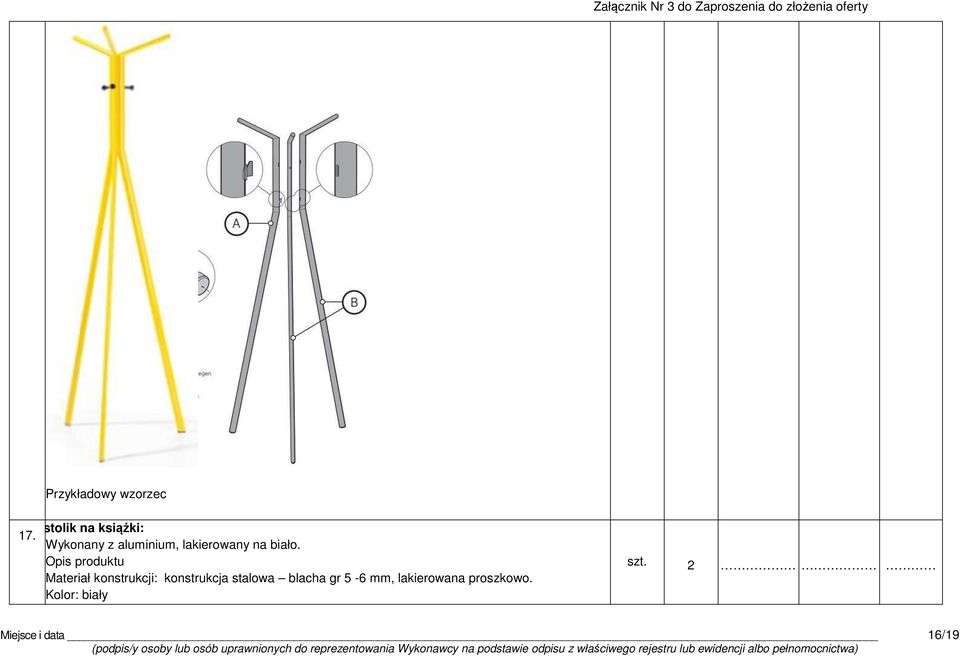

16 Stlstolik na książki: 17. Wykonany z aluminium, lakierowany na biało. Opis produktu Materiał konstrukcji: konstrukcja stalowa blacha gr 5-6 mm, lakierowana proszkowo. Kolor: biały szt. 2 Miejsce i data 16/19

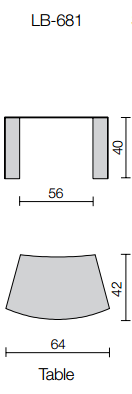

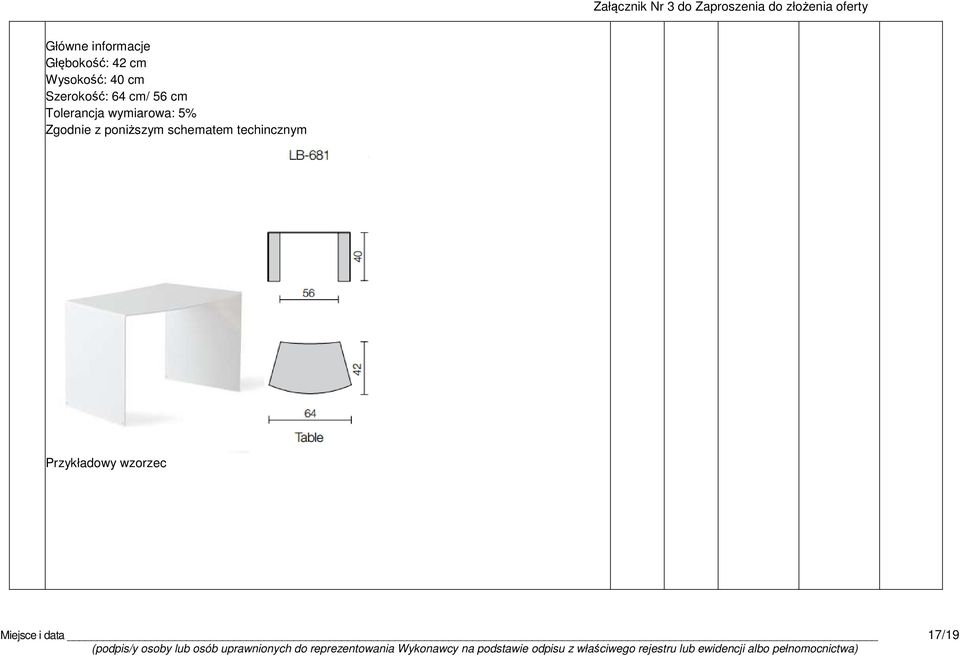

17 Główne informacje Głębokość: 42 cm Wysokość: 40 cm Szerokość: 64 cm/ 56 cm Tolerancja wymiarowa: 5% Zgodnie z poniższym schematem techincznym Miejsce i data 17/19

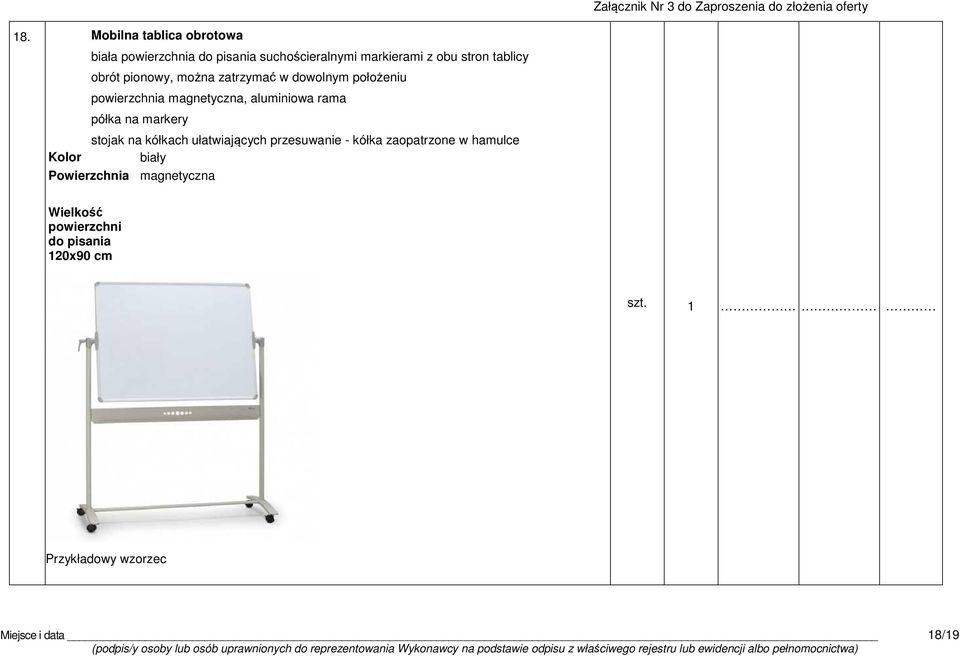

18 18. Mobilna tablica obrotowa biała powierzchnia do pisania suchościeralnymi markierami z obu stron tablicy obrót pionowy, można zatrzymać w dowolnym położeniu powierzchnia magnetyczna, aluminiowa rama półka na markery stojak na kółkach ułatwiających przesuwanie - kółka zaopatrzone w hamulce Kolor biały Powierzchnia magnetyczna Wielkość powierzchni do pisania 120x90 cm szt. 1 Miejsce i data 18/19

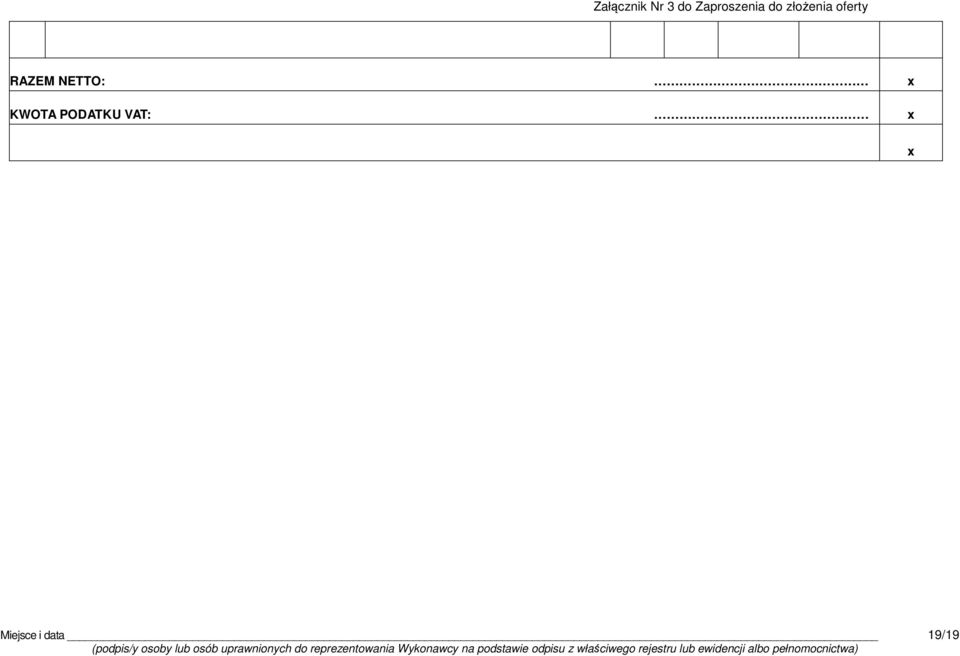

19 RAZEM NETTO: KWOTA PODATKU VAT: x x x Miejsce i data 19/19
