1 Projekt całości: aereco s.a Dział PR Projekt graficzny: JeanMichel Falligan Devergne Podziękowania: W tym miejscu chcieliśmy wyrazić serdeczne podziękowania firmom, za wyrażenie zgody na umieszczenie ich zdjęć w naszym katalogu: Meubles MOBALPA Société FOURNIER (France) Meubles BULO (Belgique) KNOLL International Wykorzystania jakiegokolwiek fragmentu z niniejszego katalogu wymaga pisemnej zgody aereco s.a. aereco rezerwuje sobie prawo do zmian danych zawartych w niniejszym katalogu bez wcześniejszego zawiadomienia.

2 katalog produktów

3 2/3 aereco: HISTORIA Firma aereco powstała 20 lat temu jako rodzinna firma rozwijająca i wdrażająca do produkcji opatentowany przez Pierre a Jardinier system wentylacji higrosterowanej. Nastawiona na ciągły rozwój innowacyjnych rozwiązań wentylacyjnych firma aereco w latach 80 i 90 wprowadziła do sprzedaży pełną gamę produktów HIGRO (reagujących na zmianę poziomu wilgotności), OPTO (reagujących na światło) i AGITO (reagujących na ruch w pomieszczeniu) oraz system plastikowych kanałów wentylacyjnych T2A. W 1992 roku aereco przekształca się w spółkę akcyjną o kapitale euro. aereco: FIRMA Firma aereco jest największym producentem elementów higrosterowanych na świecie. Wciąż rozwija nowe energooszczędne, automatyczne systemy wentylacji oraz bierze udział w europejskich projektach badawczych (Reshyvent). W 2003 roku wprowadziła do sprzedaży pierwszy funkcjonalny system wentylacji hybrydowej. Firma aereco jest producentem innowacyjnych elementów i systemów wentylacyjnych. Od początku swej działalności zarządzana jest bezpośrednio przez rodzinę Jardinier i wspólników. Siedzibą firmy jest strefa przemysłowa w Collegien pod Paryżem gdzie znajdują się biura, laboratorium, dział rozwoju, zakład produkcyjny oraz magazyny. Wszystkie produkty aereco we Francji dystrybuowane są przez firmę ALDES (wentylacja mechaniczna) i ACTHYS (wentylacja naturalna i wentylacja hybrydowa). W samej Francji aereco zatrudnia około 100 osób, a łącznie z 5 oddziałami zagranicznymi prawie 160. Na świecie aereco prowadzi sprzedaż poprzez oddziały w Niemczech, Anglii, Polsce, na Litwie i na Węgrzech i biura przedstawicielskie w Japonii, Rosji, Czechach i na Słowacji, we Włoszech oraz licznych dystrybutorów w pozostałych krajach europejskich, Kanadzie i USA. aereco: POLSKA W 1999 roku powstał polski oddział firmy aereco aereco wentylacja sp. z o.o. z siedzibą i magazynem centralnym w Warszawie. Od początku swojej działalności aereco wentylacja działa w skali całego kraju poprzez Doradców Klienta rozlokowanych w ośmiu największych miastach, dystrybutorów (około 60 firm) oraz producentów i dealerów okien (ponad 400 firm i punktów sprzedaży). Flagowym produktem firmy stał się na rynku polskim nawiewnik higrosterowany EMM, którego sprzedaż przekroczyła sztuk. W elementy higrosterowane wyposażono ponad mieszkań oraz liczne obiekty użyteczności publicznej (szkoły, szpitale, hotele, biura). Z roku na rok firma aereco wentylacja poszerza również swoją ofertę dystrybucyjną: 2002 rok KIMO urządzenia pomiarowe parametrów powietrza, 2003 ALDES wentylacja mechaniczna, 2004 AXPIR odkurzacze centralne, 2005 EUROTRON analizatory spalin, 2006 VORTICE wentylacja mechaniczna i ogrzewanie elektryczne. Firma aereco wentylacja bierze aktywny udział w życiu branży wentylacyjnej współpracując ze Stowarzyszeniem Polska Wentylacja, z Korporacją Kominiarzy Polskich, Związkiem Polskie Okna i Drzwi, innymi organizacjami z branży budowlanej oraz uczelniami technicznymi w całym kraju.

4 Odpowiednie elementy dla zapewnienia optymalnej wentylacji: W niniejszym katalogu przedstawiono elementy kompletnego systemu wentylacji od nawiewników poprzez kratki sterowane czujnikiem ruchu do cichych wentylatorów. Wszystkie urządzenia zostały zaprojektowane tak, by zachować jak najlepszy komfort użytkowników oraz sprostać rosnącym wymaganiom oszczędności energii. Prosta budowa i dobre charakterystyki pracy: Elementy wentylacyjne, produkowane przez aereco, łączą w sobie funkcjonalność ze skutecznością działania. Większość produkowanych elementów, to urządzenia automatyczne, wykrywające zmiany wilgotności, obecność oraz ruch w pomieszczeniu. Informacje te są podstawą do określenia stopnia zanieczyszczenia wewnętrznego. Dyskrecja i skuteczność: Elementy wentylacyjne aereco skonstruowano tak by wraz z estetycznym wyglądem posiadały dobre parametry akustyczne. Jedynym śladem świadczącym o ich obecności w pomieszczeniu będzie dobra jakość powietrza. Pomoc techniczna: Pracownicy aereco służą pomocą w doborze odpowiedniego systemu wentylacji dla Państwa budynku.

5 4/5 Znaczenie symboli graficznych Budownictwo jednorodzinne Higrosterowanie Budownictwo wielorodzinne Uruchamianie ręczne (przełącznik elektryczny) Sypialnia Uruchamianie ręczne (linka) Salon Wykrywanie obecności Kuchnia Wykrywanie ruchu Nawiewniki powietrza Łazienka Izolacyjność akustyczna WC Kratki wywiewne i wyciągowe Sala konferencyjna Tłumienie hałasu Wentylacja mechaniczna Ochrona przed insektami Wentylatory i nasady Wentylacja naturalna Niskie zużycie energii Wentylacja hybrydowa Otwór okrągły Akcesoria Proste utrzymanie Otwór prostokątny Łatwy montaż Stałe ciśnienie

6 Spis treści Znaczenie symboli graficznych Para wodna czynnikiem decydującym o wymianie powietrza Różne pochodzenie zanieczyszczeń wewnątrz pomieszczeń Wentylacja dostosowana do zaleceń nowej dyrektywy energetycznej dla budynków Rozwiązania techniczne dostosowane do potrzeb wentylacyjnych Wentylacja naturalna, wentylacja mechaniczna czy wentylacja hybrydowa Komfort i oszczędność energii: wentylacja dostosowana do potrzeb Zalety systemu Jaki produkt wybrać? Instalacja produktów Nawiewnik higrosterowany EMM Nawiewnik higrosterowany akustyczny EHA Nawiewnik higrosterowany ścienny EHT Nawiewnik higrosterowany ścienny EAH Okapy Kratka wywiewna do wentylacji naturalnej i hybrydowej Kratka wyciągowa do wentylacji mechanicznej BXS Kratka wyciągowa do wentylacji mechanicznej BXL Kratka wyciągowa do wentylacji mechanicznej TDA Moduł regulacyjny MDA Wentylator akustyczny V2A Wentylator akustyczny V4A Wentylator akustyczny VAM Wentylator VPH Wentylatory zbiorcze VEC Nasada wentylacyjna niskociśnieniowa VBP Akcesoria Doradcy klienta Strona 4 6/ / /73 74/75 20/21 22/23 24/25 26/27 28/29 30/31 32/33 34/35 36/37 38/39 40/41 42/43 44/45 46/47 48/49 50/51 52/53 76 Dane techniczne

7 6/7 Para wodna czynnikiem decydującym o wymianie powietrza Nadmiar pary wodnej to najpowszechniej występujące zanieczyszczenie powietrza w pomieszczeniach, powstaje w wyniku wykonywania czynności takich jak pranie, gotowanie, kąpiel. Źródłem pary wodnej jest również użytkownik pomieszczeń. Para wodna może być także wydzielana do powietrza z materiałów budowlanych. Wilgotność jest czynnikiem, którego odpowiedni poziom ma wpływ na zdrowie użytkowników i stan konstrukcji budynków. Wykraplająca się para wodna na szybach i ścianach jest oznaką, że wentylacja nie działa poprawnie. Nawet niewielka ilość pary wodnej może wpłynąć na pogorszenie komfortu użytkowników i doprowadzić do uszkodzenia konstrukcji budynku. Wilgotność względna w przedziale 40% 60% jest optymalna dla użytkowników pomieszczeń. Wzrost powyżej tej wartości może być przyczyną złego samopoczucia oraz wpłynąć niszcząco na strukturę budynku. W budynkach nowych lub poddanych termomodernizacji brak sprawnej instalacji wentylacyjnej w połączeniu ze zwiększoną szczelnością przegród jest przyczyną takich zjawisk jak kondensacja i wykroplenie w miejscach występowania mostków termicznych oraz na szybach. Zjawisko to w niekorzystny sposób wpływa na strukturę budynku doprowadzając do uszkodzeń konstrukcji. Para wodna jest emitowana do powietrza przede wszystkim w procesie oddychania oraz w wyniku wykonywania takich czynności jak: pranie, gotowanie, kąpiel. Na poziom pary wodnej w pomieszczeniu ma wpływ również liczba roślin oraz zwierzęta domowe. Źródła emisji pary wodnej w pomieszczeniu Wielkość emisji w g/h Kąpiel pod prysznicem 2000 Gotowanie wody w garnku bez przykrycia 900 Korzystanie piekarnika gazowego 400 na maksymalnej mocy Pocenia się jednej osoby po dużym 400 wysiłku fizycznym Gotowanie wody w garnku pod przykryciem 350 Kąpiel w wannie 300 Suszenie 5 kg bielizny 200 Korzystanie z piekarnika gazowego 100 na minimalnej mocy Pocenie się jednej osoby po niewielkim 100 wysiłku fizycznym Parowanie z gorących potraw 60 Oddychanie jednej osoby pozostającej 50 w niewielkiej aktywności fizycznej

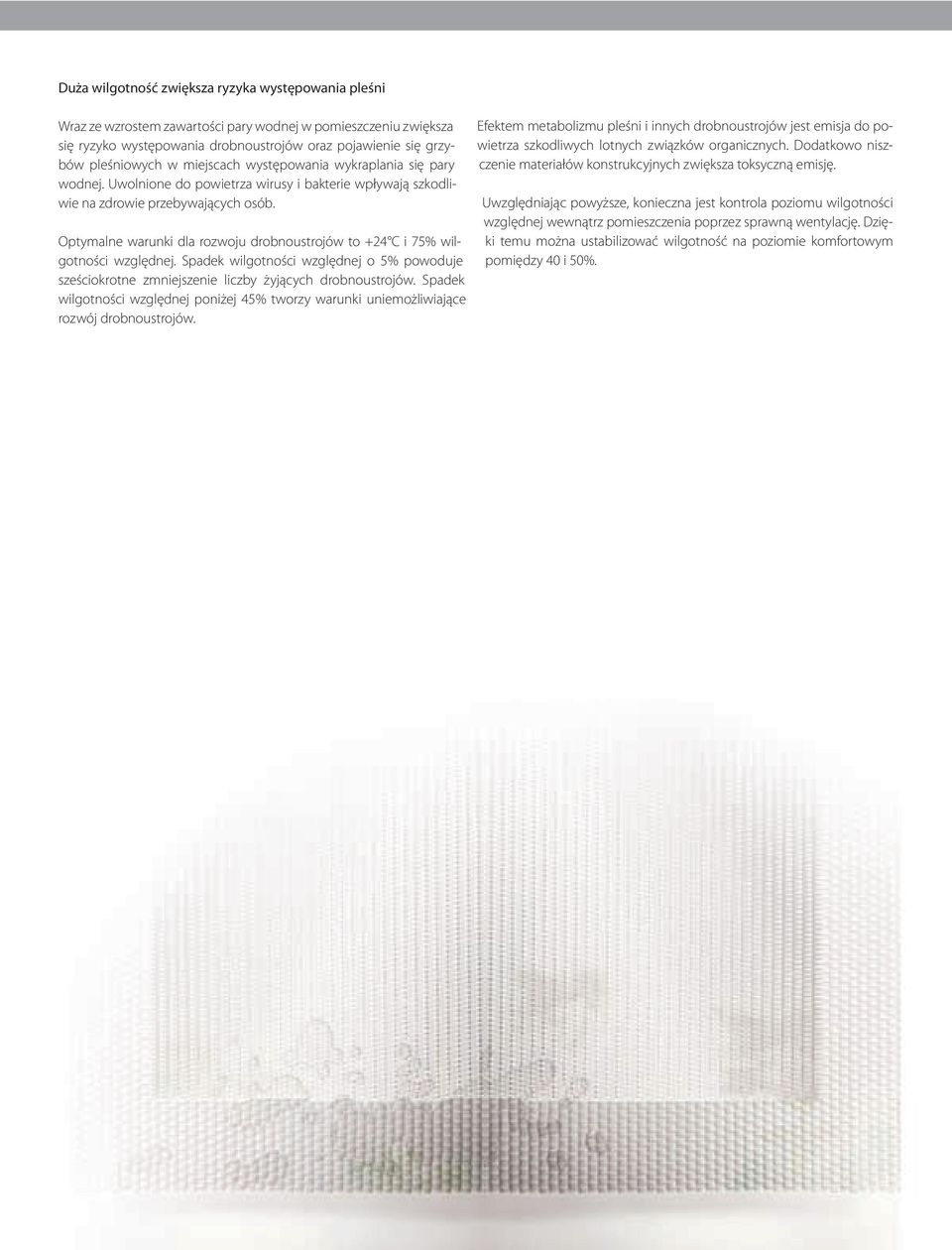

8 Duża wilgotność zwiększa ryzyka występowania pleśni Wraz ze wzrostem zawartości pary wodnej w pomieszczeniu zwiększa się ryzyko występowania drobnoustrojów oraz pojawienie się grzybów pleśniowych w miejscach występowania wykraplania się pary wodnej. Uwolnione do powietrza wirusy i bakterie wpływają szkodliwie na zdrowie przebywających osób. Optymalne warunki dla rozwoju drobnoustrojów to +24 C i 75% wilgotności względnej. Spadek wilgotności względnej o 5% powoduje sześciokrotne zmniejszenie liczby żyjących drobnoustrojów. Spadek wilgotności względnej poniżej 45% tworzy warunki uniemożliwiające rozwój drobnoustrojów. Efektem metabolizmu pleśni i innych drobnoustrojów jest emisja do powietrza szkodliwych lotnych związków organicznych. Dodatkowo niszczenie materiałów konstrukcyjnych zwiększa toksyczną emisję. Uwzględniając powyższe, konieczna jest kontrola poziomu wilgotności względnej wewnątrz pomieszczenia poprzez sprawną wentylację. Dzięki temu można ustabilizować wilgotność na poziomie komfortowym pomiędzy 40 i 50%.

9 8/9 Różne pochodzenie zanieczyszczeń wewnętrznych Lotne związki organiczne Z wielu przeprowadzonych na świecie badań wynika, że z chwilą gdy zmniejszona zostanie intensywność wentylacji wiele zanieczyszczeń powietrza przekracza dopuszczalne (przez WHO) stężenia. Źródłem tych związków są farby, tapety, pokrycia podłóg i mebli, aerozole etc. Należy zdawać sobie sprawę, że jakość powietrza wewnątrz pomieszczeń będzie gorsza niż na zewnątrz. Dlatego, że oprócz zanieczyszczeń zewnętrznych na jakość powietrza mają wpływ wszystkie wyżej wymienione źródła zanieczyszczeń wewnętrznych. Dwutlenek węgla (CO 2 ) Pochodzenie dwutlenku węgla związane jest głównie z oddychaniem człowieka. Badania środowiska wewnętrznego potwierdziły że emisja CO 2 jest ściśle związana z emisją pary wodnej. Przeciętnie w wyniku oddychania jedna osoba emituje 19 l/h CO 2. Prócz dwutlenku węgla najgroźniejszymi zanieczyszczeniami gazowymi są: tlenek węgla (CO) (produkowany przez systemy grzewcze oraz urządzenia wykorzystywane do gotowania), radon, azbest, tlenki azotu (NO x ) oraz dwutlenek azotu (NO 2 ) i dodatkowo dym papierosowy. Istnieje jeden pewny sposób by ochronić środowisko człowieka przed tymi zanieczyszczeniami: sprawna wentylacja.

10 Wentylacja dostosowana do zaleceń nowej dyrektywy energetycznej dla budynków 1 2 Żeby sprostać rosnącym wymaganiom izolacyjności cieplnej i akustycznej, nowe budynki charakteryzują się coraz większą szczelnością 2. Starsze obiekty charakteryzują się nadmierną wentylacją 1 co spowodowane jest mniejszą szczelnością ścian i okien. Po rozwiązaniu problemów z izolacyjnością termiczną przegród pojawiły się problemy związane z niedostateczną wentylacją. Wzrost szczelności okien jest jednoznaczny z niedostatecznym doprowadzeniem powietrza do pomieszczeń. Występują niekorzystne zjawiska np. wykroplenie pary wodnej na szybach. Jakość powietrza pogarsza się 2 a nadmiar pary wodnej kondensuje na najchłodniejszych miejscach. Rozwiązanie tych problemów wymaga zorganizowanego doprowadzenia powietrza do pomieszczeń oraz jego skutecznego usunięcia. Powietrze zewnętrzne powinno być doprowadzone do pomieszczeń mieszkalnych (pokoje, sypialnie) oraz usunięte z pomieszczeń pomocniczych (kuchnia, łazienka, WC, garderoby). Należy wykonać następujące czynności: zamontować nawiewniki powietrza w pokojach zapewnić przepływ powietrza do pomieszczeń pomocniczych (drzwi wewnętrzne powinny posiadać odpowiednio wykonane otwory) zamontować kratki wentylacyjne na przewodach wentylacji grawitacyjnej lub mechanicznej wywiewnej; sprawny wywiew powietrza zapewnia skuteczne działanie całego systemu wentylacji.

11 10/11 Rozwiązania techniczne dostosowane do potrzeb wentylacyjnych Czujnik higroskopijny w nawiewniku «Wentylować skutecznie» Ta idea przyświeca podczas projektowania nowych produktów aereco. Elementy wentylacyjne pasywne* są kontrolowane i uruchamiane na różne sposoby, w zależności od potrzeb danego pomieszczenia lub liczby występujących w nim osób. Istnieją 4 możliwości sterowania: higrosterowanie czyli przepływ uzależniony od poziomu wilgotności względnej, stworzony i opatentowany przez aereco przepływ uruchamiany ręcznie przepływ uruchamiany czujnikiem obecności przepływ uruchamiany czujnikiem ruchu * Pasywnym nazywamy taki element wentylacyjny, który nie zużywa energii mechanicznej do swojej pracy. Wentylatory są elementami aktywnymi. Przepływ uzależniony od poziomu wilgotności Do działania produktów higrosterowanych wykorzystano naturalne właściwości poliamidu: materiał ten zmienia swą długość pod wpływem zmian zawartości pary wodnej w pomieszczeniu. Materiał rozszerza się gdy wilgotność powietrza rośnie i kurczy wraz z jej spadkiem. Zmiana długości czujnika zbudowanego z 8 lub z 16 taśm przekłada się na zmianę położenia jednej bądź wielu przepustnic, co przekłada się z kolei na większy bądź mniejszy przepływ powietrza przez nawiewnik lub kratkę. W przypadku nawiewników czujnik jest odizolowany od powietrza zewnętrznego i dokonuje pomiarów wilgotności wewnątrz pomieszczenia. Higrosterowanie stosuje się w: Nawiewnikach okiennych lub ściennych. W kratkach wentylacyjnych umieszczonych w pomieszczeniach, w których nadmiar pary wodnej jest najistotniejszym zanieczyszczeniem (kuchnia, łazienka, WC).

12 1 2 3 Przepływ uruchamiany ręcznie 1 Umożliwia użytkownikowi zwiększenie przepływu w zależności od rzeczywistych potrzeb. Jeśli nie chcemy czekać aż wzrost wilgotności spowoduje zwiększenie przepływu możemy zwiększyć ręcznie przepływ by usunąć nagromadzone zanieczyszczenia. Opcja przepływu maksymalnego może być uruchamiana przy pomocy przełącznika impulsowego lub przez pociągnięcie sznurka. Mogą występować kratki higorsterowane wraz z opcją przepływu maksymalnego lub kratki z czasowym uruchamianiem przepływu maksymalnego bez opcji higrosterowania. Przepływ uruchamiany czujnikiem obecności 2 Zasada działania: maksymalny przepływ powietrza przez urządzenie jest uzyskiwany automatycznie po wykryciu obecności ludzi w pomieszczeniu. Obecność użytkownika jest wykrywana przez czujnik, który powoduje otwarcie maksymalne przepustnic kontrolujących wielkość przepływającego strumienia. Taki system sterowania stosowany jest w pomieszczeniach, w których wilgotność nie jest parametrem decydującym o wymianie powietrza (np. pomieszczenia biurowe używane okresowo). Zastosowana technologia umożliwia uzyskanie oszczędności energetycznych. W okresie, w którym czujnik nie wykrywa obecności człowieka stopień otwarcia kratek jest uzależniony od poziomu wilgotności w pomieszczeniu. Moduł wykrywania obecności zbudowany jest z czujników piroelektrycznych wykrywających wiązkę promieni podczerwieni skonwertowanych przez soczewkę Fresnela. Czujnik wykrywa ruch w promieniu 4 m, kąt wiązki 100. Wiązka promieni podczerwonych jest analizowana przez cały czas, po wykryciu zaburzeń, sygnał wysyłany jest do karty elektronicznej i po przeanalizowaniu następuje otwarcie przepustnic. Wentylacja zależna od obecności w pomieszczeniu stosowana jest wszędzie tam, gdzie para wodna nie jest głównym zanieczyszczeniem (np. biura). Przepływ uruchamiany czujnikiem ruchu 3 Zasada działania: Automatyczna kontrola przepływu w zależności od intensywności ruchu w pomieszczeniu. Tryb wykrywania ruchu jest taki sam jak przy wentylacji sterowanej czujnikami obecności. Różnicą jest sposób analizy otrzymanego sygnału. Pomieszczenie dzielone jest na mniejsze strefy. Karta elektroniczna analizuje otrzymany sygnał aby określić intensywność ruchu związaną ze zmianami temperatury pomiędzy strefami pracy poszczególnych czujników. Czujniki decydują o otwarciu zaworów powietrza na nawiewie i wywiewie lub sterują bezpośrednio pracą wentylatorów. Taki system stosuje się w pomieszczeniach, w których wilgoć nie jest dominującym zanieczyszczeniem (np. w salach konferencyjnych, szkolnych etc.).

13 12/13 Jaki system wentylacji wybrać? Nawiewniki powietrza 2 Kratki wyciągowe 3 Wentylator Sprawny i skuteczny system wentylacji to wybór sprawnego i skutecznego rozwiązania technologicznego. Dobór technologii musi być oczywiście zgodny z założeniami i uwarunkowaniami projektowymi i ekonomicznymi (redukcja kosztów ogrzewania, poprawa jakości powietrza, prosta konserwacja itp.) jednak musi on uwzględniać również założenia środowiskowe i możliwość dostosowania się do struktury budynku, zwłaszcza w przypadku przeprowadzania modernizacji istniejących obiektów. Wentylacja mechaniczna centralna kontrolowana: system zbiorczy dla budynków wielokondygnacyjnych Siłą napędową instalacji jest wentylator zbiorczy. 3 Jest on umieszczony na dachu lub poddaszu. W systemie wentylacji higrosterowanej powietrze usuwane jest przez kratki wyciągowe 2 umieszczane w pomieszczeniach pomocniczych. Powietrze doprowadzane jest do pokoi przez higrosterowane nawiewniki. 1 Kratki higrosterowane lub z czujnikiem ruchu dostosowują ilość przepływającego powietrza do bieżących potrzeb pomieszczenia.

14 Wentylacja mechaniczna centralna kontrolowana: charakterystyka Nawiewniki powietrza 2 Kratki wyciągowe 3 Wentylator Wentylacja mechaniczna centralna kontrolowana: system zbiorczy dla pojedynczych mieszkań W przypadku wentylacji pojedynczych mieszkań wentylator znajduje się bezpośrednio wewnątrz (montaż w przestrzeni sufitu podwieszonego, w szafie, na ścianie). Montaż wentylatora w obrębie mieszkania ułatwia konserwację. Podobnie jak w systemie dla budynków wielokondygnacyjnych powietrze doprowadzane jest do pokoi przez higrosterowane nawiewniki. 1 Kratki higrosterowane 2 lub z czujnikiem ruchu dostosowują ilość przepływającego powietrza do bieżących potrzeb pomieszczenia. Wentylator 3 wytwarza podciśnienie które umożliwia wymianę powietrza.

15 14/15 Wentylacja mechaniczna centralna kontrolowana: charakterystyka Nawiewniki powietrza 2 Kratki wyciągowe 3 Wentylator Wentylacja mechaniczna centralna kontrolowana: system zbiorczy dla budynków jednorodzinnych W przypadku wentylacji domów jednorodzinnych wentylator znajduje się bezpośrednio wewnątrz (montaż na poddaszu, w przestrzeni sufitu podwieszonego, w szafie, na ścianie). Podobnie jak w systemie dla budynków wielokondygnacyjnych powietrze doprowadzane jest do pokoi przez higrosterowane nawiewniki. 1 Kratki higrosterowane 2 lub z czujnikiem ruchu dostosowują ilość przepływającego powietrza do bieżących potrzeb pomieszczenia. Wentylator 3 wytwarza podciśnienie które umożliwia wymianę powietrza.

16 Wentylacja naturalna: prostota i skuteczność Nawiewniki powietrza 2 Kratki wywiewne 3 Kanały wenty Wentylacja naturalna: system zbiorczy dla budynków wielorodzinnych Zarówno w budynkach jednorodzinnych jak i wielorodzinnych w wentylacji naturalnej do wytworzenia podciśnienia wykorzystywane są siły przyrody (wiatr oraz różnica temperatur pomiędzy powietrzem wewnętrznym i zewnętrznym). Dzięki tym czynnikom w kanale wentylacyjnym 3 powstaje podciśnienie umożliwiające pracę instalacji wentylacyjnej. Doprowadzenie powietrza zewnętrznego zapewniane jest przez higrosterowane nawiewniki 1 okienne lub ścienne umieszczone w pomieszczeniach mieszkalnych (pokój dzienny, sypialnia). Powietrze usuwane jest z pomieszczeń pomocniczych (WC, łazienka, kuchnia) poprzez higrosterowane kratki wywiewne. 2 Ponieważ intensywność wentylacji naturalnej zmienia się w czasie musi być ona kontrolowana. Wentylacja higrosterowana zapewnia tę kontrolę dostosowując ilość przepływającego powietrza do potrzeb pomieszczeń. Największymi zaletami wentylacji naturalnej jest komfort akustyczny (niewielkie prędkości przepływającego powietrza) oraz prosta konserwacja.

17 16/ Nawiewniki powietrza 2 Kratki wywiewne 3 Przewody wentylacyjne 4 Nasada wentylacyjna niskociśnieniowa Wentylacja hybrydowa system zbiorczy dla budynków wielorodzinnych Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej (prosta konserwacja, komfort akustyczny) i mechanicznej (sprawne działanie). Do tradycyjnych kanałów wentylacji naturalnej zastosowano wspomaganie mechaniczne. Nasada wentylacyjna 4 może pracować ciągle bądź okresowo. W tym drugim przypadku ulega wyłączeniu gdy warunki naturalne pozwalają na prawidłowe działanie wentylacji. Włączenie nasady może nastąpić po wysłaniu impulsu z czujnika ciśnienia lub temperatury. W systemie hybrydowym powietrze dostarczane jest do pokoi przez higrosterowane nawiewniki powietrza 1 natomiast jego usuwanie odbywa się z pomieszczeń pomocniczych (kuchnia, łazienka czy WC) za pośrednictwem higrosterowanych kratek wywiewnych. 2

18 Wentylacja hybrydowa: połączenie zalet wentylacji naturalnej i mechanicznej Nawiewniki powietrza 2 Kratki wywiewne 3 Przewody wentylacyjne 4 Nasada wentylacyjna niskociśnieniowa Wentylacja hybrydowa system dla budynków jednorodzinnych Instalacja może pracować w dwóch trybach: ciągłym bądź okresowym. W trybie okresowym nasada wentylacyjna 4 jest włączana gdy niemożliwa jest prawidłowa pracy instalacji wentylacyjnej w oparciu jedynie o warunki naturalne. W systemie hybrydowym powietrze dostarczane jest do pokoi przez higrosterowane nawiewniki powietrza 1 natomiast jego usuwanie odbywa się z pomieszczeń pomocniczych (kuchnia, łazienka czy WC) za pośrednictwem higrosterowanych kratek wywiewnych. 2 Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej (prosta konserwacja, komfort akustyczny) i mechanicznej (sprawne działanie).

19 18/19 Komfort i oszczędność energii: wentylacja dostosowana do potrzeb 1 dzień noc W ciągu dnia, nawiewniki są otwarte w większym stopniu w pokoju dziennym niż w sypialniach a nocą na odwrót. Dzięki zmiennemu automatycznie przepływowi powietrza, dostosowanemu do zróżnicowanych potrzeb użytkowników mieszkań i domów, elementy aereco pozwalają ograniczyć straty na ogrzewaniu, zwykle związane z wentylacją pomieszczeń opartą na stałej wymianie powietrza. Elementy wentylacji aereco zapewniają również dobrą jakość powietrza wewnętrznego i nie dopuszczają do wykroplenia pary wodnej. Optymalny rozdział powietrza 1 System aereco optymalizuje przepływ powietrza wewnątrz mieszkania poprzez zastosowanie nawiewników higrosterowanych. Dzięki temu powietrza nawiewane jest do pomieszczeń w zależności od zapotrzebowania. Takie działanie systemu ogranicza straty ciepła w pomieszczeniach nie używanych i zapewnia sprawną wentylację tam gdzie jest to konieczne. rym strumienie powietrza uzależnione są od poziomu zanieczyszczenia wewnętrznego. Wzrost stopnia zanieczyszczenia związany jest ze wzrostem poziomu wilgotności względnej, co powoduje otwarcie higrosterowanych nawiewników i kratek. W pomieszczeniach nieużytkowanych strumień powietrza redukowany jest do minimum co pozwala oszczędzić energię niezbędną na jego ogrzewanie. Zrównoważenie przepływów i ciśnienia 3 : W budynkach wielokondygnacyjnych wyposażonych w instalację wentylacji naturalnej, największym podciśnieniem charakteryzują się pomieszczenia położone na parterze. Im wyżej pomieszczenie jest położone tym wentylacja działa z mniejszą intensywnością. W celu zminimalizowania tych różnic stosuje się higrosterowane nawiewniki i kratki, których otwarcie zwiększa się na wyższych kondygnacjach. System aereco dostosowuje również rozdział powietrza do zróżnicowanych potrzeb mieszkań w jednym pionie budynku. 2 Aby sprostać tym zmiennym potrzebom, aereco zaproponowało system wentylacji, w któ Przy takim samym użytkowaniu pomieszczeń na różnych kondygnacjach, system aereco niweluje różnice w ilości przepływającego powietrza w instalacjach wentylacji naturalnej. 2 system aereco wentylacja mechaniczna 3 system aereco wentylacja naturalna

20 Zalety systemu Lepsza jakość powietrza dla lepszego komfortu Dzięki zwiększaniu intensywności wentylacji w pomieszczeniach o większym zapotrzebowaniu system aereco wpływa na poprawę jakości powietrza w budynku. W użytkowanym pokoju następuje wzrost poziomu wilgotności względnej; nawiewniki otwierają się zwiększając dopływ powietrza i powodując szybsze usunięcie nagromadzonych zanieczyszczeń. Użytkowanie pomieszczeń pomocniczych (kuchnia, łazienka, WC) związane jest z ciągłą emisją pary wodnej. Otwarcie kratek wentylacyjnych zwiększa się wraz ze wzrostem wilgotności. Większy strumień powietrza spowoduje szybsze usunięcie zanieczyszczeń. Ochrona przed zawilgoceniem Wszelka aktywność człowieka (gotowanie, pranie, podlewanie kwiatów) związana jest ze wzrostem wilgotności w powietrzu. Objawem nadmiernej ilości pary wodnej w powietrzu jest pojawiające się wykroplenie na szybach oraz na najchłodniejszych powierzchniach ścian. Wykroplona woda może doprowadzić do rozwoju grzybów pleśniowych co wpłynie negatywnie na zdrowie użytkowników oraz spowoduje uszkodzenie konstrukcji. Wyposażenie instalacji wentylacyjnej w higrosterowane nawiewniki i kratki spowodują zwiększenie intensywności wentylacji zawsze gdy będzie to konieczne. Tym samym ograniczymy ryzyko kondensacji. Ograniczenie zużycia ciepła W nowoczesnych budynkach zapotrzebowanie ciepła na podgrzanie powietrza wentylacyjnego w tradycyjnych instalacjach wentylacyjnych sięga najczęściej 50% zapotrzebowania całkowitego. System aereco dzięki ograniczeniu strumienia powietrza w pomieszczeniach nie użytkowanych przyczynia się do zmniejszenia zapotrzebowania na ciepło. Przepisy związane z oszczędnością energii w wielu krajach promują systemy wentylacji oparte na zmiennej ilości powietrza.

21 20/21 1 2

22 nawiewnik higrosterowany dane techniczne, strona 54 Najbardziej popularny ze wszystkich nawiewników higrosterowanych. Dostępny jest w dwóch typach przepływu i w 3 różnych kolorach. Estetyczna budowa i niezawodność działania sprawiły, że nawiewnik EMM stał się najpopularniejszym produktem aereco. Wraz z okapem akustycznym zapewnia izolacyjność akustyczną na poziomie 37 db. System higrosterowany: zmiana przepływu uzależniona jest od poziomu wilgotności względnej. Izolacyjność akustyczna: do D n,e,w = 37 db z okapem akustycznym. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę nawiewnika. Kierowanie strumienia powietrza: w zależności od ustawienia strumień pionowy lub ukośny. Dostosowanie do potrzeb 1 Nawiewnik EMM może pracować w dwóch położeniach w zależności od przykręcenia podstawki. Strumień powietrza jest skierowany pionowo lub ukośnie. Ustawienie zależy od odległości nawiewnika do węgarka (zbyt mała odległość tłumi swobodny przepływ powietrza przez nawiewnik). Opcja ręcznego przymknięcia nawiewnika 2 Nawiewniki EMM mogą być wyposażone w ręczną blokadę przepływu powietrza. Nawiewniki przymknięte umożliwiają doprowadzenie minimalnej ilości powietrza. Z opcji tej zaleca się korzystać wyłącznie przy niesprzyjających warunkach klimatycznych.

23 22/23 1 2

24 nawiewnik higrosterowany ak ust yczny dane techniczne, strona 55 Maksymalna ochrona Nawiewnik EHA może być instalowany bezpośrednio na oknie lub na kasecie rolet. Dzięki swojej konstrukcji zapewnia maksymalną ochronę akustyczną optymalizując jednocześnie ilość doprowadzanego powietrza do pomieszczeń. System higrosterowany: zmiana przepływu uzależniona jest od poziomu wilgotności względnej. Izolacyjność akustyczna: do D n,e,w = 42 db z akcesoriami. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę nawiewnika. Skuteczna ochrona przed hałasem zewnętrznym 1 Nawiewnik wraz z łącznikiem akustycznym i okapem zapewnia izolacyjność do 42 db*. * Nawiewnik EHA z okapem standardowym posiada izolacyjność 37 db. Opcja ręcznego przymknięcia nawiewnika 2 Nawiewniki EHA mogą być wyposażone w ręczną blokadę przepływu powietrza. Nawiewniki przymknięte umożliwiają doprowadzenie minimalnej ilości powietrza. Z opcji tej zaleca się korzystać wyłącznie przy niesprzyjających warunkach klimatycznych.

25 24/25 1 2

26 nawiewnik higrosterowany ścienny dane techniczne, strona 56 EHT jest alternatywą dla nawiewników okiennych. Można by go montować zarówno w przepuście ściennym jak i na kasecie rolet. Wraz z dodatkowymi akcesoriami zapewnia najwyższą izolacyjność akustyczną wśród wszystkich nawiewników higrosterowanych aereco. System higrosterowany: zmiana przepływu uzależniona jest od poziomu wilgotności względnej. Wykonanie przepustu ściennego: montaż polega na wykonaniu otworu okrągłego co znacznie ułatwi montaż w budynku istniejących. Izolacyjność akustyczna: do D n,e,w = 52 db z akcesoriami. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę nawiewnika. Prosta instalacja 1 W zależności od żądanej izolacyjności akustycznej montaż polega na wykonaniu otworu odpowiednio Ø100 mm lub Ø125 mm. Skuteczna ochrona przed hałasem zewnętrznym 1 Nawiewnik EHT wraz z mufą akustyczną Ø125 oraz okapem wyposażonym we wkładkę akustyczną zapewnia izolacyjność akustyczną 52 db, która to wartość plasuje go wśród najlepszych produktów na rynku. Kratka przeciw owadom 2 W celu oczyszczenia kratki należy zdjąć nawiewnik, następnie należy wyjąć kratkę z przewodu. Takie rozwiązanie zapewnia dostęp do kratki bezpośrednio z pomieszczenia.

27 26/27 1

28 nawiewnik higrosterowany ścienny dane techniczne, strona 57 Nawiewnik ścienny idealnie nadający się do budynków nowych Nawiewnik EAH przeznaczony jest do montażu w ścianie lub na kasecie rolet jeżeli z różnych względów nie ma możliwości montażu nawiewnika okiennego. Urządzenie może być wyposażone opcjonalnie w blokadę przepływu. System higrosterowany: zmiana przepływu uzależniona jest od poziomu wilgotności względnej. Wykonanie przepustu ściennego: montaż polega na wykonaniu otworu prostokątnego. Izolacyjność akustyczna: do D n,e,w = 42 db z akcesoriami. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę nawiewnika. Prosty montaż 1 Nawiewniki są łatwe w instalacji w nowych budynkach. Otwór może być wykonywany podczas wznoszenia budynku.

29 28/29 1 2

30 ok apy dane techniczne, strona 58 Estetyczna ochrona Okapy służą do ochrony okien, ścian przed przedostawaniem się wody oraz do ochrony pomieszczeń przed większymi owadami. Pełnią też rolę estetyczną osłaniającą otwory. Dodatkową, ważną funkcją okapów jest zwiększona ochrona akustyczna. Ochrona elementów konstrukcyjnych przed wpływem niekorzystnych warunków atmosferycznych. Estetyczna osłona wykonanych otworów. Zwiększenie izolacyjności akustycznej. Ochrona przed owadami. (1): AEMM (2): AEHT

31 30/31 k ratk a w y wiewna higrosterowana do went ylacji naturalnej dane techniczne, strona 59 Wydajne usuwanie powietrza. W jaki sposób zapewnić skuteczną wentylację pomieszczeń pomocniczych (WC, łazienka) łącząc sprawne działanie ze specyfiką wentylacji naturalnej? Higrosterowana kratka wywiewna GHN jest odpowiedzią na to pytanie. Dostosowuje przepływ powietrza do zmiennych potrzeb związanych ze zmieniającą się zawartością pary wodnej w powietrzu. Niewielkie wymiary oraz estetyka wykonania sprawiają, ze kratka jest idealnym rozwiązaniem dla łazienki czy WC. Przystosowana dla instalacji wentylacji naturalnej i hybrydowej. System wentylacji higrosterowanej: zmiana strumienia w zależności od poziomu wilgotności względnej wewnątrz pomieszczenia. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę kratki. Kratka dostosowana do potrzeb 1 4 płytki umieszczone w tylnej części obudowy umożliwiają dopasowanie kratki do każdego otworu w przypadku montażu na kinkiet oraz uzyskanie wydajności do 100 m 3 /h przy ciśnieniu 10 Pa. Proste i niezawodne sterowanie 2 Jak w większości produktów oferowanych przez aereco, kratka GHN wyposażona jest w czujnik higroskopijny. Nie wymaga on żadnej konserwacji i zapewnia sprawną pracę 1 2

32

33 32/

34 k ratk a w yciągowa do went ylacji mechanicznej dane techniczne, strona 60 Dobra jakość powietrza oraz wysoka sprawność energetyczna dla wentylacji pomieszczeń pomocniczych. Kratka wyciągowa higrosterowana (opcjonalnie z czujnikiem ruchu) BXS, zapewnia dostosowanie ilości usuwanego powietrza do potrzeb oraz zapewnia oszczędności energetyczne. Szeroka gama typów pozwala dobrać odpowiedni produkt w każdych okolicznościach. System wentylacji higrosterowanej: zmiana strumienia w zależności od poziomu wilgotności względnej wewnątrz pomieszczenia. Wykrywanie obecności w pomieszczeniu: opcja przepływu maksymalnego uruchamiana po wykryciu obecności w polu pracy czujnika. Włącznik/wyłącznik: opcja przepływu maksymalnego uruchamiana przy pomocy włącznika. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę kratki. Łatwe utrzymanie czystości 1 / 2 Konstrukcja kratki (zdejmowana kratka czołowa oraz komora przepustnic) umożliwia łatwe utrzymanie czystości. Elementy można czyścić w zmywarce do naczyń. Możliwość podłączenia do przewodów o różnych średnicach 3 Kratka BXS może być wyposażona w króćce przyłączeniowe o średnicach Ø80 mm, Ø100 mm oraz Ø125 mm. Kratki z czujnikiem ruchu 4 Kratki BXS mogą być wyposażone w czujnik ruchu. Zasięg działania wynosi 4 m przy kącie 100. Każde zaburzenie w promieniowaniu jest analizowane. A po jego wystąpieniu przekazywany jest sygnał do karty elektronicznej, która poddaje zaburzenie analizie i decyduje o otwarciu przepustnicy.

35 34/

36 k ratk a w yciągowa do went ylacji mechanicznej dane techniczne, strona 61 Idealna wentylacja kuchni Duże wartości przepływu predestynują kratkę BXL do montażu w pomieszczeniu kuchni. Duży wybór typów (różne wielkości przepływu, różne sposoby uruchamiania przepływu maksymalnego) sprawiają że kratki BXL można stosować w pomieszczeniach o różnych potrzebach wentylacyjnych. System wentylacji higrosterowanej: zmiana strumienia w zależności od poziomu wilgotności względnej wewnątrz pomieszczenia. Uruchamianie ręczne (przełącznik elektryczny): Przepływ maksymalny uruchamiany jest po włączeniu przełącznika. Uruchamianie ręczne (linka): Przepływ maksymalny uruchamiany jest po pociągnięciu za linkę. Proste utrzymanie: Zdejmowana kratka czołowa oraz wyjmowana komora przepustnic ułatwiają utrzymanie czystości. Szybkie usunięcie zanieczyszczeń z kuchni 1 Jeżeli wzrost wilgotności jest wolniejszy niż innych zanieczyszczeń (pomieszczenie kuchni), użytkownik ma możliwość zwiększenia przepływu (pociągając za linkę lub przy pomocy przełącznika). Łatwe utrzymanie czystości 2 Konstrukcja kratki (zdejmowana kratka czołowa oraz komora przepustnic) umożliwia łatwe utrzymanie czystości. Elementy można czyścić w zmywarce do naczyń. Przepływ + dla zwiększenia zakresu stosowania 3 Niektóre z kratek BXL posiadają możliwość zwiększenia zakresu wydajności w jakiej pracują kratki.

37 36/37 1 2

38 kratka wyciągowa do wentylacji mechanicznej z czujnikiem obecności dane techniczne, strona 62 Wykrywanie obecności w pomieszczeniach. Kratka TDA pracuje w dwóch trybach. Jeżeli czujnik w polu pracy nie wykrywa ruchu, kratka pozostaje przymknięta (przepływ minimalny). Wykrycie obecności powoduje otwarcie przepustnicy. Istnieje możliwość ustawienia wielkości otwarcia kratki w zależności od wymaganej ilości powietrza. Przymknięcie kratki w okresie gdy pomieszczenie jest nieużywane pozwala nam uzyskać oszczędności energetyczne rzędu 50%. Wykrycie obecności: otwarcie przepustnicy następuje po wykryciu obecności w polu pracy czujnika. Proste utrzymanie: użytkownik nie reguluje przepływu. Okresowo należy oczyścić obudowę kratki. Zasada działania kratki 1 Moduł do wykrywania obecności składa się z czujnika piroelektrycznego wykrywającego promieniowanie podczerwone przechodzące przez soczewkę Fresnela. Zasięg 4 m przy kącie 100 zapewnia optymalną pracę. Promieniowanie podczerwone jest analizowane w sposób ciągły. Po wykryciu zaburzeń w promieniowaniu sygnał jest przesyłany do karty elektronicznej która dokonuje analizy i podejmuje decyzję o otwarciu przepustnicy. Przepływ bazowy zostaje uruchomiony natychmiast po wykryciu obecności w polu pracy czujnika. 20 min po zaniku obecności w polu pracy przepustnica przymyka się przepływ zredukowany. Gdy pomieszczenie nie jest użytkowane oszczędności energii z tytułu podgrzania mniejszej ilości powietrza wentylacyjnego sięga 50% w porównaniu z systemem wentylacji pracującym na stałych ilościach przepływającego powietrza. Prosta zmiana strumienia bazowego 2 Na obudowie kratki znajduje się przełącznik przy pomocy którego dokonuje się ustawienia wielkości strumienia bazowego w zależności od potrzeb wentylacyjnych pomieszczenia. Dostępny zakres regulacji strumienia od 25 do 100 m 3 /h.

39 38/39

40 moduł regulac yjny dane techniczne, strona 63 Wykrycie ruchu w pomieszczeniu Moduł MDA dopasowuje bezpośrednio przepływ powietrza w zależności od poziomu ruchu wykrytego w pomieszczeniu. Moduł jest zintegrowany z siecią przewodów i umieszczony pomiędzy wentylatorem a nawiewnikiem (lub kratką wyciągową). MDA jest kontrolowany przez grupę czujników których sieć pokrywa całe pomieszczenie. Przepływ powietrza jest więc dostosowywany w sposób ciągły do rzeczywistego zapotrzebowania co umożliwia uzyskanie oszczędności energii. W zależności od różnych wariantów użytkowania można uzyskać do 65% oszczędności energii w porównaniu do instalacji pracującej na stałej ilości przepływającego powietrza. Wentylacja w zależności od intensywności ruchu Moduł MDA współpracuje z czujnikami ruchu na takiej samej zasadzie jak kratki TDA i BXS. Różnica polega na stopniu analizy otrzymanego sygnału. Większa strefa w której badany jest ruch została podzielona na podstrefy. Karta elektroniczna analizuje sygnały otrzymane z każdego czujnika po to by dostosować przepływ do intensywności ruchu. Niewidoczny element sterujący MDA jest zintegrowany z siecią przewodów powietrznych. Niewielkie wymiary pozwalają na ukrycie modułu. Jedynym widocznym w pomieszczeniu elementem jest nawiewnik lub kratka oraz czujniki. Wykrycie ruchu: Przepływ jest zmieniany w zależności od natężenia ruchu.

41 40/41 1 2

42 went ylator akustyczny dane techniczne, strona 64 Komfortowa wymiana powietrza w pomieszczeniach pomocniczych. Najlepsza wentylacja to taka, której nie słychać. V2A jest cichy a jego niewielkie rozmiary sprawiają że łatwo go zamontować w szafce czy pustce sufitu podwieszanego. V2A przeznaczony jest do montażu w mieszkaniach budynków wielorodzinnych lub domach jednorodzinnych. Mogą być do niego podłączone maks. 2 kratki higrosterowane. Wentylator charakteryzuje się niewielkim zużyciem energii. Cicha praca Niskie zużycie energii: silnik komutatorowy. Stałe ciśnienie: specjalnie przystosowany do pracy z kratkami higrosterowanymi. Łatwy w montażu: niewielka waga i rozmiary. Inteligentny silnik 1 Praca silnika nadzorowana jest przez kartę elektroniczną, która kontroluje prędkość. Parametry pracy silnika zostały dobrane w taki sposób by utrzymywać stałe podciśnienie 80 Pa tak by utrzymać proporcjonalny przepływ powietrza dla kratek higrosterowanych. Dzięki temu zużycie energii oraz wytwarzany hałas są minimalne. Montaż 2 Cicha praca i niewielkie rozmiary V2A sprawiają, że może on być montowany wewnątrz mieszkań w szafkach czy przestrzeniach sufitu podwieszanego. Łatwy dostęp do wentylatora ułatwia późniejszą konserwację. Wymiana oraz oczyszczanie filtrów jest proste a dostęp do wentylatora nie wymaga żadnych dodatkowych narzędzi. Proste utrzymanie: raz do roku należy oczy ścić filtry, dostęp do wentylatora bez konieczności stosowania narzędzi.

43 42/43 1

44 nowość 2006 went ylator akustyczny dane techniczne, strona 65 Cichy wentylator dla zapewnienia komfortowej wentylacji całego mieszkania. V4A jest większą jednostką od V2A zaprojektowaną do usuwania powietrza z kuchni, łazienki, WC czy innych pomieszczeń pomocniczych. V4A może być zamontowany w szafie lub w przestrzeni sufitu podwieszanego. Konstrukcja zapewnia dobry komfort akustyczny oraz niewielkie zużycie energii. Wentylator przeznaczony jest do montażu w mieszkaniach lub w budynkach jednorodzinnych. Taka lokalizacja umożliwia zapewnienie prostej konserwacji. Cicha praca. Niskie zużycie energii: silnik komutatorowy. Stałe ciśnienie: specjalnie przystosowany do pracy z kratkami higrosterowanymi. Łatwy w montażu: niewielka waga i rozmiary. Prosta konserwacja: raz do roku należy oczyścić wirnik, dostęp do wentylatora bez konieczności stosowania narzędzi. Wydajny silnik Praca silnika nadzorowana jest przez kartę elektroniczną która kontroluje prędkość. Parametry pracy silnika zostały dobrane w taki sposób by utrzymywać stałe podciśnienie 100 Pa tak by utrzymać proporcjonalny przepływ powietrza dla kratek higrosterowanych. Dzięki temu zużycie energii oraz wytwarzany hałas są minimalne. Łatwa konserwacja 1 Konserwacja jest ułatwiona ponieważ wentylator znajduje się w pomieszczeniu. Obudowę demontuje się bez konieczności użycia specjalnych narzędzi.

45 44/45 1

46 went ylator centralny ak ust yczny dane techniczne, strona 66 Duża wydajność przy jednoczesnym niewielkim zużyciu energii. Dzięki swoim niedużym wymiarom wentylator VAM może być instalowany w szafach czy w pustce sufitu podwieszanego. Wentylator może usuwać powietrze z maksymalnie 6 pomieszczeń. Charakterystyka pracy jest tak dobrana by wentylator mógł pracować z kratkami higrosterowanymi. Charakterystyka akustyczna: dodatkowa izolacja akustyczna pozwoliła uzyskać niskie wartości emitowanego hałasu. Stałe ciśnienie: specjalnie do pracy z kratkami higrosterowanymi. Niewielkie zużycie energii: silnik komutatorowy Prosty montaż: niewielkie wymiary i waga, możliwość montażu w szafie czy w pustce sufitu podwieszanego Inteligentny silnik 1 Wentylator VAM wyposażony jest w silnik jednofazowy asynchroniczny, którego liczba obrotów jest utrzymywana na stałym poziomie dzięki wyposażeniu w tachometr oraz kartę sterującą. Dzięki temu wentylator dopasowuje się do wymaganych ilości powietrza które trzeba usuwać*. A moc utrzymywana jest na takim poziomie by z optymalizować zużycie energii oraz powstający hałas. *W zakresie dostępnej mocy Montaż Cicha praca i niewielkie rozmiary VAM sprawiają, że może on być montowany wewnątrz mieszkań w szafkach czy przestrzeniach sufitu podwieszanego. Łatwy dostęp do wentylatora ułatwia późniejszą konserwację.

47 46/

48 went ylator dane techniczne, strona 67 Idealny do montażu na poddaszach. VPH2 został zaprojektowany do montażu na poddaszach nieużytkowych w domach jednorodzinnych. Mocowanie do stropu. Wentylator jest zawieszany na elastycznych sznurkach. Parametry pracy dostosowano do współpracy z kratkami o zmiennym przepływie. Do wentylatora można podłączyć do 6 kratek. Wersja mikrowat zużywa jedynie 15 W. Niskie zużycie energii: 15 W dla wersji mikrowat. Stałe ciśnienie: specjalnie przystosowany do pracy z kratkami higrosterowanymi. Opatentowany system podłączania przewodów 1 Instalacja jest bardzo prosta, złączki znajdujące się w zestawie zapewniają szczelne połączenia z przewodami wentylacyjnymi. Podłączenia elektryczne 2 Wentylator wyposażony jest w złącze umożliwiające szybkie podłączenie złączek ICT Ø16 i Ø 20 mm. Konserwacja sprayem 3 Wirnik wentylatora może być czyszczony poprzez rozpylenie sprayu przez specjalny otwór w skrzynce rozprężnej. Łatwy w montażu: niewielka waga i rozmiary. Łatwa konserwacja: specjalny spray czyszczący.

49 48/49

50 went ylator y zbiorcze dane techniczne, strona 68 Szeroka gama urządzeń dla wentylacji mechanicznej zbiorczej w budynkach wielorodzinnych. aereco proponuje 4 wielkości wentylatorów VEC dostosowywane do różnych wielkości instalacji. Parametry pracy są tak dobrane że umożliwiają pracę w instalacji wyposażonej w higrosterowane kratki. Klasyfikacja ogniowa C4 (400 C 30 min) Wyłącznik dostarczany w standardzie Stałe ciśnienie: specjalnie do pracy z kratkami higrosterowanymi. Prosty montaż: instalacja na dachu/poddaszu. Proste utrzymanie: dostęp do wentylatora przez jedną z bocznych ścian Prosta regulacja w zależności od potrzeb instalacji Zmiana naciągu paska pozwala na zmianę charakterystyki pracy. Wyłącznik w standardzie Wentylatory VEC wyposażone są w standardzie w wyłącznik zintegrowany z obudową.

51 50/51 1 2

52 nasada went ylac yjna niskociśnieniowa dane techniczne, strona 69 Dla poprawy działania wentylacji naturalnej. Nasada VBP jest montowana na zakończeniach przewodów wentylacji grawitacyjnej zbiorczych lub indywidualnych. Praca nasady pozwala zapewnić wentylację przez cały rok. Rozwiązanie łączy oszczędność energii z zabezpieczeniem przed występowaniem ciągów zwrotnych w okresie lata. Niewielkie ciśnienie pozwala na wykorzystanie istniejących przewodów wentylacyjnych. Opatentowana konstrukcja dla pracy w instalacji wentylacji naturalnej 1 Specjalna konstrukcja łopatek umożliwia poprawne funkcjonowanie instalacji wentylacji naturalnej w okresie gdy nasada nie pracuje. Łopatki nasady są proste natomiast kierownice powietrza znajdują się w obudowie. Elektroniczna kontrola podciśnienia w mieszkaniach 2 Niewielkie zużycie energii (sprawny silnik oraz kontrola elektroniczna) Gdy nasada nie pracuje, wentylacja grawitacyjna działa bez zakłóceń (konstrukcja nasady umożliwia swobodny przepływ powietrza). Nasada VBP może pracować w sieci urządzeń zarządzanych skrzynką kontrolną. Nadzorowana jest jednoczesność pracy poszczególnych nasad. Dodatkowo skrzynka umożliwia kontrolę pracy w zależności od temperatury. Prosty montaż Proste utrzymanie: konstrukcja umożliwia dostęp do łopatek i silnika

53 52/53 typ opis przeznaczony dla RAP295 Mufa teleskopowa L = 600 mm do montażu nawiewnika ściennego EAH EAH EAH325 Zamknięcie do nawiewnika EAH EAH AEA776 Mufa plastikowa Ø100 mm, L = 350 mm EHT AEA729 Zamknięcie do nawiewnika EMM EMM AEA730 Zamkniecie do nawiewnika EHA EHA AEA579 Zaślepki (100 szt.) do nawiewnika EHA EHA AEA845 Okap zewnętrzny (grubość 11 mm), biały EHAEMM AEA814 Okap zewnętrzny (grubość 11 mm), kasztanowy EHAEMM 11501AL Mufa teleskopowa do montażu nawiewników w oknach aluminiowych EMMEHA AEA878 Transformator 12 V AC/8V DC (konieczny przy podłączeniu kratek BXLBXS do sieci 12 V AC) BXLBXS 33007AL Króciec plastikowy przejściowy Ø125, L = 125 mm BXLBXS 85343AL Króciec plastikowy przejściowy Ø125/Ø80 mm, L = 125 mm BXLBXS FBE475 Filtr aluminiowy dla kratek wyciągowych BXLBXS 19429AL Pierścień akustyczny dla kratek wyciągowych Ø125 mm BXLBXS

54 akcesoria typ opis przeznaczony dla BHM429 Płytka akustyczna dla kratek wyciągowych Ø125 mm BXL AEA877 Króciec Ø125 mm z uszczelką BXS AEA942 Króciec metalowy Ø100 mm L = 100 mm BXS 22066AL Króciec plastikowy Ø80 mm L = 140 mm BXS AEA808 Króciec metalowy Ø125 mm L = 80 mm VAM AEA809 Króciec metalowy Ø125/Ø100 L = 100 mm VAM AEA810 Króciec metalowy Ø125/Ø80 L = 110 mm VAM 18005AL Okap kuchenny do wentylacji mechanicznej VAM VPH2 VEC

55 54/55 Nawiewnik EMM 535 EMM 1035 EMF 35 Kod EMM707* EMM751** EMF959* Przepływ Higrosterowanie Dźwignia przepływu minimalnego Przepływ (minmaks.) przy 10 Pa Powierzchnia netto przy otwarciu maksymalnym Akustyka Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, okap standard Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, okap AEMM Akcesoria Okap akustyczny z kratką przeciw owadom Okap standard z kratką przeciw owadom Charakterystyka Waga Kolor Materiał Montaż zalecana wersja otworów Na oknie m 3 /h 535 mm² 4000 db db g AEMM AEMM ASAM ASAM AEMM ASAM biały/kasztanowy/dębowy biały/kasztanowy/dębowy biały/kasztanowy/dębowy PS PS PS Na rolecie Na ścianie W sypialni, pokoju dziennym, kuchni Zalecane otwory montażowe A/B A/B A/B * Zestaw w kolorze białym: nawiewnik z opcją przymknięcia + okap ** Nawiewnik w kolorze białym : standard : opcja A B 290 mm 2 x 134 mm 812 mm 812 mm Charakterystyka przepływowa wymiary w mm Przepływ w m 3 10 Pa Wilgotność względna w % EMM 535 EMM 1135

56 Nawiewnik Kod Przepływ Higrosterowanie EHA 535 EHA573 EHA 1035 EHA 1735 EHA 2050 EFA 35 EHA753 EHA754 EHA755 EFA581 Zamknięcie Przepływ (minmaks.) przy 10 Pa m 3 /h Powierzchnia netto przy otwarciu maksymalnym Akustyka mm Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, okap standard db Izolacyjność akustyczna D n,e,w (C), otwarcie maksymalne, łącznik EEHA + okap AEHA Akcesoria db Okap akustyczny z kratką przeciw owadom AEHA AEHA AEHA AEHA AEHA Okap standard z kratką przeciw owadom ASAM ASAM ASAM ASAM ASAM Łącznik akustyczny EEHA EEHA EEHA EEHA EEHA Charakterystyka Waga g Kolor biały biały biały biały biały Materiał PS, ABS PS, ABS PS, ABS PS, ABS PS, ABS Montaż Na oknie Na rolecie Na ścianie W sypialni, pokoju dziennym, kuchni Zalecane otwory montażowe A/B A/B A/B A/B A/B : standard : opcja A B 354 mm 354 mm obowiązkowo dla EHA mm 15 mm Charakterystyka przepływowa wymiary w mm 420 Przepływ w m 3 10 Pa Wilgotność względna w % Nawiewnik EHA EHA 1035 EHA EHA 2250 EHA 535 Łącznik akustyczny EEHA 15
