NUMER JEDEN NA RYNKU! Sieć dystrybucji na terenie kraju: SONEL S.A. ul. Wokulskiego 11, Świdnica

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "NUMER JEDEN NA RYNKU! Sieć dystrybucji na terenie kraju: SONEL S.A. ul. Wokulskiego 11, Świdnica"

Transkrypt

1 Sieć dystrybucji na terenie kraju: 2012 SONEL SA ul Wokulskiego 11, Świdnica wwwsonelpl Twój dystrybutor: Dział handlowy: tel 74 / fa 74 / Sekretariat: tel 74 / fa 74 / (C) Copyright Sonel SA 2011 Wszelkie prawa zastrzeżone Sonel SA zastrzega sobie prawo do wprowadzenia zmian w opisanych produktach bez uprzedniego powiadomienia Niniejszy katalog nie stanowi oferty w rozumieniu prawa i jest publikowany dla celów informacyjnych bez odpowiedzialności prawnej NUMER JEDEN NA RYNKU!

2 O FIRMIE SPIS TREŚCI Początek działalności jako Zakład Innowacyjno-Wdrożeniowy we Wrocławiu 1 - Pierwszy cyfrowy miernik pętli zwarcia Otwarcie zakładu produkcyjnego w Świdnicy Pierwszy polski mikroprocesorowy miernik rezystancji izolacji Wdrożenie technologii montażu powierzchniowego (gniazdowy) Pierwszy polski miernik wyłączników różnicowoprądowych Pierwsza sprzedaż eksportowa mierników Uruchomienie procesu montażu powierzchniowego w linii automatycznej Pierwszy polski mikroprocesorowy miernik impedancji pętli zwarcia Zmiana nazwy spółki i osobowości prawnej - SONEL SA Pierwszy polski mikroprocesorowy miernik rezystancji uziemień Wdrożenie i certyfikacja systemu zarządzania jakością Silnoprądowy miernik impedancji pętli zwarcia dużej rozdzielczości Pierwszy miernik wielofunkcyjny Sprzedaż w ponad 20 krajach na świecie Poszerzenie oferty o mierniki środowiskowe Przeprowadzka firmy do nowej siedziby, zakup najnowocześniejszej na świecie linii do montażu SMT Przekroczenie liczby 200 pracowników Debiut na Giełdzie Papierów Wartościowych Pierwszy przenośny analizator jakości energii Poszerzenie oferty o kamery termowizyjne Pierwszy polski miernik bezpieczeństwa urządzeń elektrycznych (PAT) SONEL SA jest nowoczesną, dynamicznie rozwijającą się firmą, która swoje wyroby oferuje już w blisko 50-ciu krajach całego świata Produkujemy przyrządy służące do pomiarów: - impedancji pętli zwarcia, - rezystancji uziemienia i rezystywności gruntu, - rezystancji izolacji, - kontroli zabezpieczeń różnicowoprądowych, - małych rezystancji, - natężenia prądu (cyfrowe mierniki cęgowe), - bezdotykowego pomiaru temperatury, w tym kamer termowizyjnych, - bezpieczeństwa urządzeń elektrycznych, - natężenia oświetlenia, oraz urządzenia do lokalizacji tras kablowych, testery kolejności faz, wskaźniki napięć, multimetry Nasze wyroby znajdują uznanie wśród wielu klientów krajowych i zagranicznych Swą wysoką pozycję na rynku krajowym zawdzięczamy ciągłemu rozwojowi technologicznemu i funkcjonalności oferowanych produktów oraz ich dostosowaniu do wymagań rynku Zostało to potwierdzone uzyskaniem międzynarodowych certyfikatów Systemu Zarządzania Jakością ISO 9001:2008 oraz Systemu Zarządzania Środowiskowego ISO 14001:2005 Produkowane przyrządy spełniają normy PN-EN 61557, PN-EN oraz dyrektywy kompatybilności elektromagnetycznej, dzięki czemu z całą odpowiedzialnością umieszczamy na naszych produktach znak CE Od maja 2003 roku posiadamy rekomendację Stowarzyszenia Elektryków Polskich w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych Nasze mierniki były wielokrotnie docenione i wyróżnione na międzynarodowych targach branżowych tj ENERGETAB, ELEKTRO-EXPO, ELTARG, KOLEJ NA KOLEJ Podczas licznych, organizowanych przez nas szkoleń, konferencji i spotkań systematycznie analizujemy aktualne potrzeby naszych klientów: zakładów energetycznych, firm telekomunikacyjnych, zakładów przemysłowych, stoczni, wojska, kopalń oraz firm elektroinstalacyjnych Wychodząc im naprzeciw corocznie powstają nowe konstrukcje przyrządów pomiarowych, w pełni dostosowane do oczekiwań użytkowników W trakcie szkoleń i konferencji nasi gruntownie wykwalifikowani specjaliści prezentują najnowsze rozwiązania technologiczne poparte interpretacją aktualnie obowiązujących przepisów i norm oraz prowadzą praktyczne pokazy technik pomiarowych Poprzez współpracę z najlepszymi dystrybutorami w branży i budowanie długotrwałych partnerskich relacji z nimi, z roku na rok coraz bardziej umacniamy swoją pozycję rynkową Znakomite produkty, dobra obsługa logistyczna, sprawny serwis gwarancyjny i pogwarancyjny oraz wspieranie klienta po zakupie są najważniejszymi elementami naszej strategii Nasza oferta nie dotyczy tylko przyrządów pomiarowych W coraz większym zakresie rozwijamy nasze Laboratorium Badawczo-Wzorcujące Świadczymy usługi wzorcowania praktycznie wszystkich przyrządów związanych z badaniami ochrony przeciwporażeniowej, a także sprawdzamy inne mierniki wielkości elektrycznych, kamery termowizyjne, pirometry, mierniki natężenia oświeltenia Wiele firm skorzystało już z oferowanych przez nas usług elektronicznego montażu powierzchniowego, a tych, którzy jeszcze tego nie zrobili serdecznie zapraszamy do współpracy Oferujemy usługi montażu elementów powierzchniowych SMT na profesjonalnej linii automatycznej firmy FUJI Posiadamy dwie linie do montażu powierzchniowego SMT, linie montażu przewlekanego THT oraz trzy stanowiska inspekcyjne Montaż wyrobów odbywa się zgodnie z normą IPC-A-610D Serdecznie zapraszamy Państwa do zapoznania się z najnowszą wersją katalogu produktów firmy SONEL SA Założeniem naszym było, aby był on pomocny dla szerokiego grona naszych odbiorców, oraz był czytelny i przejrzysty Dlatego główny nacisk położyliśmy na zaprezentowanie parametrów i cech użytkowych produkowanych przez nasz przyrządów Naszym klientom gwarantujemy jakość i profesjonalizm na najwyższym poziomie oraz życzymy wielu osiągnięć podczas wykonywania pomiarów O FIRMIE 2 POMIARY OCHRONNE 4 PRZYRZĄDY WIELOFUNKCYJNE 8 ZESTAWY POMIAROWE 16 POMIARY REZYSTANCJI IZOLACJI 17 POMIARY PĘTLI ZWARCIA 24 POMIARY UZIEMIEŃ 29 POMIARY WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH 34 AKCESORIA PRZYRZĄDÓW DO POMIARÓW OCHRONNYCH 35 OPROGRAMOWANIE SONEL PE 38 BEZDOTYKOWE POMIARY TEMPERATURY 40 KAMERY TERMOWIZYJNE 41 PIROMETRY 45 POMIARY MAŁYCH REZYSTANCJI 46 LOKALIZACJA PRZEWODÓW I KABLI 48 POMIARY NATĘŻENIA OŚWIETLENIA 52 ANALIZA JAKOŚCI ZASILANIA 55 BEZPIECZEŃSTWO SPRZĘTU ELEKTRYCZNEGO 59 POZOSTAŁE 63 WSKAŹNIKI NAPIĘĆ 63 MIERNIKI CĘGOWE 64 TESTERY KOLEJNOŚCI FAZ 67 MULTIMETRY 68 BEZPRZEWODOWA KAMERA INSPEKCYJNA 70 SPRZĘT LABORATORYJNY 71 LABORATORIUM 73 MONTAŻ SMT I THT 74 2 wwwsonelpl - źródło najnowszych informacji 3

3 TEORIA POMIARÓW Obowiązujące przepisy wymagają przeprowadzania pomiarów instalacji elektrycznej zarówno podczas odbioru (po ukończeniu montażu, po każdej zmianie lub rozbudowie instalacji), jak też regularnie w trakcie eksploatacji Zakres sprawdzania odbiorczego lub okresowego określony jest w normie PN-HD Wymagania stawiane przyrządom pomiarowym określają poszczególne arkusze normy PN-EN Pomiary ochronne obejmują, w zależności od potrzeb, pomiar impedancji pętli zwarcia, rezystancji izolacji, ciągłości połączeń ochronnych i wyrównawczych, rezystancji uziemień, parametrów wyłączników różnicowoprądowych Dodatkowe przepisy określają konieczność prawnej kontroli metrologicznej dla przyrządów, stosowanych do wykonywania pomiarów Pomiary impedancji pętli zwarcia Najczęściej stosowana metoda ochrony przeciwporażeniowej - ochrona przed dotykiem pośrednim w obwodach wyposażonych w zabezpieczenia nadmiarowoprądowe - polega na samoczynnym wyłączeniu zasilania w przypadku pojawienia się niebezpiecznego napięcia dotykowego na dostępnych elementach przewodzących urządzeń elektrycznych Nastąpi wówczas przepływ prądu w obwodzie faza - przewód ochronny, zwanego prądem zwarcia, który powinien spowodować zadziałanie wyłącznika nadmiarowoprądowego i wyłączenie zasilania Ponieważ elementy dostępne nie mogą pozostawać zbyt długo pod wpływem niebezpiecznego napięcia dotykowego, zabezpieczenie musi zadziałać w czasie dostatecznie krótkim, którego wartość określają normy Warunek poprawnego zabezpieczenia opisuje wzór: Z =U /I s n A gdzie: Z S - impedancja pętli zwarcia, I A - prąd powodujący zadziałanie zabezpieczenia nadmiarowoprądowego w wymaganym czasie (zależny od charakterystyki czasowo - prądowej zastosowanego zabezpieczenia i wymaganego czasu wyłączenia), U n - napięcie znamionowe sieci względem ziemi Wartość impedancji Z S potrzebną do określenia, czy zabezpieczenie jest poprawne, należy zmierzyć Podczas pomiaru pętli zwarcia metodą techniczną wykonywane jest sztuczne zwarcie Przyrząd dokonuje pomiaru napięcia bez obciążenia, a następnie podczas krótkotrwałego obciążenia rezystorem zwarciowym Impedancja pętli zwarcia jest wyliczona na podstawie różnicy spadków napięć Pomiar ten umożliwiają mierniki impedancji pętli zwarcia: MZC-304, MZC-305, MZC-306 i MZC-310S oraz przyrządy wielofunkcyjne: MPI-502, MPI-505, MPI-508, MPI-520, MPI wszystkie te przyrządy wskazują również składowe impedancji, czyli rezystancję i reaktancję 2 2 Z = R + X Z R X POMIARY OCHRONNE Mierniki impedancji pętli zwarcia (oprócz MZC-310S) umożliwiają również pomiar w obwodach L-PE w instalacjach zabezpieczonych wyłącznikami różnicowoprądowymi bez jakiejkolwiek ingerencji w obwód Taki pomiar, dokonywany prądem mniejszym niż 15mA, jest wydłużony w czasie, zaś rozdzielczość wyniku wynosi, podobnie jak przy innych pomiarach, Silnoprądowy miernik MZC-310S umożliwia natomiast pomiary z rozdzielczością wyniku 0,1mΩ (punkty zasilające, rozdzielnie, stacje transformatorowe), wykorzystując prąd pomiarowy maksymalnie 280A, co pozwala na pomiary zgodnie z normą PN-EN nawet dla obwodów, gdzie występują miliomowe wartości impedancji pętli zwarcia Mierniki MZC-305 i MZC-306 wyróżniają się możliwością wykonywania pomiarów dla dowolnych napięć przemiennych do 750V również w instalacjach przemysłowych Mierniki pętli zwarcia mogą być stosowane do pomiaru rezystancji uziemień przy użyciu pomocniczego źródła napięcia (przewodu fazowego sieci) Zmierzona wartość jest więc zawyżona - wynik pomiaru jest sumą rezystancji mierzonego uziomu, uziemienia roboczego, źródła i przewodu fazowego Jeżeli jednak jest mniejsza od wartości dopuszczalnej dla badanego uziemienia, można uznać ją za poprawną i nie ma potrzeby stosowania dokładniejszych metod pomiarowych Pomiary rezystancji izolacji Stan izolacji ma decydujący wpływ na bezpieczeństwo obsługi i prawidłowe funkcjonowanie instalacji oraz urządzeń elektrycznych, a dodatkowo jest gwarancją ochrony przed dotykiem bezpośrednim Systematyczne wykonywanie badań stanu izolacji jest niezbędne w celu wykrycia pogarszającego się stanu izolacji i jest stałym elementem prac kontrolno-pomiarowych W przypadku pomiarów urządzeń przemysłowych decydująca jest przede wszystkim tendencja zmian wartości rezystancji, mogąca wskazywać stopniowe pogarszanie się stanu izolacji Podstawowymi elementami mającymi wpływ na degradację izolacji są: narażenia elektryczne i mechaniczne, agresja chemiczna, narażenia termiczne oraz zanieczyszczenie środowiska; na skutek ich oddziaływania w czasie normalnej pracy instalacji urządzeń elektrycznych izolacja starzeje się Pomiary rezystancji izolacji wykonywane są prądem stałym, aby wyeliminować wpływ pojemności na wynik pomiaru Sposób wykonywania pomiarów rezystancji izolacji oraz wymagane napięcia pomiarowe są określone w normach: PN-HD ; PN-E-04700; PN-EN Podczas pomiarów, po przyłożeniu napięcia, w izolacji zachodzą zjawiska fizyczne, w efekcie których następuje przepływ prądu Możemy rozróżnić następujące składowe prądu płynącego przez izolację (1) podczas pomiaru rezystancji:! prąd ładowania pojemności (2) - zależny od pojemności (np od długości mierzonego kabla),! prąd polaryzacji (absorpcji) (3) - wynik przemieszczania się ładunków oraz dipoli pod wpływem pola elektrycznego,! prąd upływu izolacji (4) - suma prądów płynących przez materiał oraz po powierzchni Charakter prądu płynącego w izolacji powoduje, że na wartość zmierzonej rezystancji izolacji wpływ ma czas pomiaru, ale również wilgotność, temperatura, napięcie pomiarowe i czystość powierzchni materiału izolacyjnego Zależność rezystancji izolacji od czasu pomiaru Zależność rezystancji izolacji od temperatury Zależność rezystancji izolacji od napięcia Metoda 3-przewodowa, stosowana we wszystkich zaawansowanych przyrządach, pozwala wyeliminować wpływ prądu upływności powierzchniowej W przypadku kabli należy owinąć izolację żyły metalową folią, którą łączy się z zaciskiem ekranującym miernika - mierzony jest jedynie prąd upływu płynący przez izolację Pomiar metodą 3-przewodową jest zalecany wszędzie tam, gdzie mamy do czynienia z dużymi powierzchniami wystawionymi na działanie zanieczyszczeń (kable o dużej średnicy, przepusty WN, transformatory, wyłączniki WN): Użycie metody 3-przewodowej jest istotne w przypadku pomiarów obiektów o bardzo dużych wartościach rezystancji (powyżej 100MΩ) Przyrządy MIC-5000, MIC-2510, MIC-30 i MIC-2505, jak również miernik wielofunkcyjny MPI-525, umożliwiają wykonywanie pomiarów izolacji w określonym czasie (maksymalnie 600s), oraz wykonywanie odczytów po ustawionych przez użytkownika interwałach czasowych Na podstawie otrzymanych wyników wyliczany jest jeden lub dwa współczynniki absorpcji, dające również informację o stanie izolacji Przed wykonaniem pomiarów należy upewnić się, czy mierzony obiekt jest odłączony od sieci zasilającej W przypadku wykrycia obecności napięcia na obiekcie (lub pojawienia się napięcia w trakcie pomiarów) przyrząd przerywa pomiar i sygnalizuje akustycznie nieprawidłowość W trakcie trwania pomiaru wyświetlana jest aktualna, chwilowa wartość rezystancji lub aktualna wartość prądu upływu Po zakończeniu pomiaru zapamiętywane są wartości zmierzone w końcu czasów określonych przez użytkownika (wybór z zakresu 1600s) oraz następuje rozładowanie przez przyrząd mierzonego obiektu Pomiary parametrów wyłączników różnicowoprądowych Zasadniczą funkcją wyłącznika różnicowoprądowego (RCD) jest ochrona dodatkowa przed porażeniem prądem elektrycznym, poprzez odłączenie zabezpieczanego obwodu od zasilania, w przypadku wystąpienia w tym obwodzie nadmiernego prądu doziemnego Gdy w zabezpieczanym wyłącznikiem obwodzie nie ma uszkodzeń (prąd różnicowy I Δ=0), prąd wpływający I 1 równy jest prądowi wypływającemu I 2 W momencie uszkodzenia (np przebicie izolacji) zaczyna płynąć prąd uszkodzeniowy I Δ, a wartość prądu I 2 jest mniejsza niż I 1 Wyłącznik RCD zadziała (wyłączy zasilanie) jeśli mierzona wartość różnicy prądów I 1 oraz I 2 przekroczy określoną, charakterystyczną dla danego wyłącznika wartość W momencie przepływu prądu uszkodzeniowego na obudowie zabezpieczanego urządzenia pojawi się napięcie U B, zgodnie z prawem Ohma wynoszące: U B= I Δ*RE Prąd znamionowy wyłącznika I Δn należy tak dobrać, aby napięcie dotykowe, powstające podczas przepływu prądu uszkodzeniowego, nie mogło przekroczyć dopuszczalnego długotrwałego napięcia dotykowego U L : I Δn<U L/RE Instalacja wyposażona w wyłącznik RCD musi posiadać, ze względów bezpieczeństwa, przewód ochronny PE Stąd wyłączniki nie mogą być instalowane w sieciach nie posiadających wydzielonego przewodu ochronnego Wyłącznik różnicowoprądowy nie ogranicza wartości prądu uszkodzeniowego, a jedynie czas jego przepływu Ponieważ jednak kryterium zadziałania wyłącznika jest przekroczenie przez prąd uszkodzeniowy wartości prądu znamionowego wyłącznika, należy go dobierać stosownie do rodzaju zabezpieczonych odbiorników Ze względu na czas zadziałania wyłączniki różnicowoprądowe dzieli się na: zwykłe, krótkozwłoczne G - przeznaczone do odbiorników i obwodów, w których mogą występować chwilowe, niewielkie prądy upływu, oraz selektywne S - charakteryzujące się czasem niezadziałania, czyli minimalnym czasem, kiedy mimo wystąpienia różnicy między prądem wpływającym i wypływającym z obwodu nie nastąpi zadziałanie W zależności od kształtu prądu uszkodzeniowego powodującego zadziałanie wyłącznika, dzielą się na: wyłączniki typu AC oznaczone, reagujące na prąd różnicowy sinusoidalny, typu A, oznaczone, reagujące na prąd sinusoidalny, jednokierunkowy pulsujący oraz pulsujący ze składową stałą do 6mA, oraz wyłączniki typu B oznaczone, reagujące na prąd sinusoidalny, jednokierunkowy pulsujący, pulsujący ze składową stałą oraz prąd stały Pomiary wyłączników różnicowoprądowych umożliwia miernik MRP-201 jak również mierniki wielofunkcyjne MPI-502, MPI- 505, MPI-508, MPI-520 oraz MPI-525 W trakcie każdej procedury pomiarowej (oprócz pomiaru napięcia przemiennego) miernik kontroluje, czy powstające napięcie dotykowe nie przekracza ustalonej wartości dopuszczalnego długotrwałego napięcia dotykowego Jeśli wartość ta zostanie przekroczona, to nastąpi automatyczne przerwanie pomiaru (tj wyłączenie pomiarowego prądu różnicowego) Wartość dopuszczalnego długotrwałego napięcia dotykowego można ustawić na 25V lub 50V, dla wyłączników selektywnych dodatkowo 12,5V Czas zadziałania RCD mierzony jest od rozpoczęcia przepływu prądu różnicowego do momentu zadziałania RCD, wybrać można początkową fazę (albo polaryzację) dodatnią albo ujemną Maksymalna mierzona wartość czasu zadziałania wynosi 300ms, a przy wybranym pomiarze wyłączników selektywnych 500ms Prąd zadziałania RCD mierzony jest przy wymuszeniu w badanym obwodzie prądu różnicowego narastającego liniowo Prąd narasta od wartości ok 30% I Δn do momentu zadziałania RCD lub przekroczenia I Δn dla wyłączników AC (140% i 200% odpowiednio dla wyłączników typu A i B) Dzięki zastosowaniu w miernikach elektrody dotykowej, przy pomocy przyrządów do pomiarów RCD można sprawdzić poprawność połączeń w gnieździe Jeśli napięcie pomiędzy elektrodą dotykową a przewodem ochronnym (PE) dołączonym do gniazda przekroczy 50V, zostanie to zasygnalizowane Pomiary rezystancji uziemień Pomiary rezystancji uziemień przeprowadzane są w celu sprawdzenia instalacji elektrycznych i spełnienia wymagań dotyczących ochrony przed porażeniem Uziemienia, oprócz ochrony odgromowej, pełnią również inne funkcje związane z bezpieczeństwem (np odprowadzanie ładunków elektrycznych w obiektach zagrożonych wybuchem) System uziemień podlega okresowym sprawdzeniom w trakcie eksploatacji w celu upewnienia się, czy korozja lub zmiany w rezystywności gruntu znacząco nie wpłynęły na jego parametry 4 5

4 TEORIA POMIARÓW Metody prowadzenia pomiarów opisane są szczegółowo na stronie wwwsonelpl Wszystkie przyrządy spełniają dyrektywy europejskie dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa i posiadają znak Pomiary uziemień mogą być wykonywane miernikami wielofunkcyjnymi posiadającymi odpowiednią funkcję oraz specjalistycznymi miernikami serii MRU Do pomiaru rezystancji uziemień najczęściej stosuje się metodę techniczną miernik wylicza wartość rezystancji mierząc napięcie występujące na zaciskach przyrządu po wymuszeniu prądu pomiarowego Przy pomiarach pojedynczych uziemień stosuje się najczęściej trzybiegunową metodę spadku potencjału, polegającą na wymuszeniu przepływu prądu w obwodzie miernikbadane uziemienie-elektroda prądowa-miernik Odległości pomiędzy elektrodami powinny być możliwie duże; elektroda prądowa powinna znajdować się przynajmniej w odległości 10-krotnie większej od fizycznej długości mierzonego uziemienia; w praktyce przyjmuje się odległość ok 40 m pomiędzy badanym uziomem a elektrodą prądową Metoda dwucęgowa (MRU-120, MRU-200) umożliwia pomiary rezystancji uziemień wielokrotnych, bez konieczności umieszczania w gruncie sond pomocniczych Podczas tego pomiaru, prąd generowany przez cęgi nadawcze zamyka się w obwodzie: badane uziemienie + równoległe połączenie pozostałych uziemień i jest mierzony przez cęgi odbiorcze - na tej podstawie wyliczona jest rezystancja obwodu Ponieważ połączenie równoległe kilku rezystancji tworzy wypadkową rezystancję o dużo niższej wartości, stąd wynik jest zawyżony w stosunku do badanej rezystancji Różnica jest tym mniejsza, im więcej uziemień składa się na mierzony obiekt Układ pomiaru impedancji uziemienia (metoda udarowa 4p) Rozkład napięcia podczas przepływu prądu pomiarowego Elektrodę napięciową wbija się w ziemię pomiędzy mierzonym uziomem a elektrodą prądową w obszarze tzw zerowego potencjału W praktyce zaleca się wykonanie trzech pomiarów, zmieniając o 1-2 metry położenie elektrody napięciowej w kierunku od i do badanego uziemienia Jeśli wyniki są jednakowe, miejsce wbicia elektrody było wybrane poprawnie Pomiar wykonuje się prądem o częstotliwości pozwalającej uniknąć interferencji i zakłóceń o częstotliwości sieci (50Hz lub 60Hz) i ich harmonicznych Zaawansowane mierniki uziemień serii MRU przed rozpoczęciem pomiaru kontrolują i sygnalizują wielkość napięć zakłócających Dodatkowo, mierniki te obliczają dodatkowy błąd związany ze zbyt dużą rezystancją sond pomiarowych Zaawansowane przyrządy mają możliwość wykonywania pomiarów metodą 4-przewodową, co pozwala na wyeliminowanie wpływu rezystancji przewodu, którym dołączany jest miernik do badanego uziemienia Pomiar rezystancji uziemienia - metoda 4p Uciążliwości, wynikające z konieczności odłączania poszczególnych uziomów podczas pomiarów uziemień wielokrotnych można pokonać, wykorzystując metodę techniczną z użyciem dodatkowych cęgów (MRU-105, MRU-120, MRU-200) Elektrody prądowa i napięciowa są rozmieszczane podobnie jak przy metodzie trzybiegunowej, lecz prąd jest mierzony za pomocą cęgów zapiętych na badanym uziemieniu Miernik wylicza rezystancję znając tę część prądu, która przepływa przez badany uziom Metody pomiarowej z cęgami nie można jednak stosować w tych systemach wielokrotnych, w których poszczególne uziomy są połączone ze sobą pod ziemią Pomiar rezystancji uziemienia - metoda 3p + cęgi Sposób podłączenia miernika w metodzie dwucęgowej Schemat zastępczy uziemienia wielokrotnego w metodzie 2-cęgowej Metoda dwucęgowa znajduje zastosowanie przy pomiarach uziemień wielokrotnych, niepołączonych pod ziemią Jeśli uziemienia są połączone również pod ziemią, metoda ta pozwala zmierzyć tylko ciągłość w obwodzie W układzie uziemień, rozpatrywanym pod kątem ochrony przeciwporażeniowej, istotne jest zachowanie prądów o niskiej częstotliwości (50, 60Hz) Zadaniem uziemień odgromowych jest odprowadzenie do ziemi uderzenia piorunowego Impulsowy charakter tego wyładowania powoduje, że istotny staje się wpływ składowej indukcyjnej badanego uziomu, co sprawia, że efektywnie wykorzystana do odprowadzenia prądu piorunowego jest jedynie część uziomu, znajdująca się w bezpośredniej bliskości miejsca wyładowania Dlatego uziom o niskiej rezystancji statycznej, gwarantujący dobrą ochronę podstawową, nie musi zapewniać wystarczających parametrów ochrony odgromowej szczególnie dzieje się tak w przypadku rozległych systemów uziomowych, które posiadając niską rezystancję statyczną mogą charakteryzować się kilkukrotnie wyższą impedancją dynamiczną Pomiar metodą udarową (MRU-200), zgodnie z normą: PN-EN oraz wycofaną, ale stosowaną normą PN-86/E-05003, pozwala diagnozować parametry dynamicznych uziemień odgromowych Charakter impulsowy pomiaru powoduje, że nie jest konieczne rozłączanie uziemienia w przypadku uziemień wielokrotnych lub obiektów będących pod napięciem, gdyż impuls prądu pomiarowego, podobnie jak uderzenie pioruna, operuje jedynie w ograniczonej odległości Pomiar działa zgodnie z definicją zamieszczoną w normie PN-EN Metoda ta pozwala na wyznaczenie umownej wartości określanej jako impedancja udarowa (Z d) będącej stosunkiem wartości szczytowej napięcia do wartości szczytowej prądu Określona przez normę impedancja udarowa jest niejako wartością umowną, ponieważ na ogół szczyty napięciowy i prądowy nie występują równocześnie Impedancja udarowa jest uznawana za wskaźnik skuteczności uziemienia w warunkach ochrony obostrzonej lub specjalnej Parametry impulsu pomiarowego (symulującego kształt wyładowania piorunowego) definiują dwie liczby: czas trwania czoła t 1 i czas trwania do półszczytu t 2 Miernik MRU-200 umożliwia wybór pomiędzy trzema kształtami impulsów: 10/350μs, 8/20μs lub 4/10μs Zgodnie z normą PN-EN impuls o kształcie 10/350μs jest typowy dla pierwszego udaru prądu piorunowego Taki sam impuls podawany jest jako impuls wzorcowy przez normę PN-EN Impuls 4/10μs ma parametry wynikające z PN-92/E Kształt impulsu pomiarowego w metodzie udarowej Podczas pomiaru metodą udarową uziemienia wielokrotnego, połączonego zarówno nad, jak i pod ziemią, impuls pomiarowy operuje jedynie w bliskiej odległości danego uziemienia, co pozwala mierzyć uziemienia bez konieczności rozpinania złącz kontrolnych, oraz odłączania połączeń wyrównawczych czyli bez konieczności odłączania zasilania obiektu Metoda udarowa może być również wykorzystywana do pomiarów impedancji uziemienia słupów linii wysokiego napięcia, pozwala wyznaczyć impedancję uziemienia całego słupa, obejmującą zarówno układy bednarek jak i rezystancję wnoszoną przez nogi słupa, a ponadto może być stosowana bez wyłączania badanej linii wn oraz demontażu części uziemienia Znajomość wartości rezystywności gruntu (MRU-105, MRU-120, MRU-200) jest istotna na etapie projektowania uziemienia Znając przekrój gruntu możemy wybrać rodzaj stosowanego uziemienia np dla niskich wartości rezystywności występujących dopiero na pewnej głębokości, zaprojektujemy pojedynczy uziom pionowy głęboko pogrążony, zaś dla gruntu o niskiej rezystywności na płytszym obszarze; dla skalistego na większej głębokości będzie to zespół uziemień składających się z krótszych uziomów pionowych połączonych bednarką Pomiar rezystywności gruntu Pomiary uziemienia słupa WN Pomiar rezystywności gruntu odbywa się przy użyciu czterech elektrod, rozmieszczonych liniowo w równych odległościach (metoda Wennera) Mierzona jest rezystywność gruntu na głębokości równej 0,7 odległości między sondami Ułatwienia pomiarów Podczas pomiarów wykonywanych pod napięciem (impedancja pętli zwarcia, parametry wyłączników różnicowoprądowych, napięcie, kolejność faz) można stosować przewody zakończone sondami ostrzowymi lub krokodylkami (spełniającymi odpowiednie kategorie pomiarowe, o kształcie zapobiegającym ześlizgnięciu się palców), lub korzystać z adapterów odpowiednich dla gniazd, w których wykonywane są pomiary Mierniki przyłączone do instalacji wyposażonej w gniazdka poprzez przewód zakończony wtyczką sieciową, lub w innych przypadkach za pomocą przewodów, automatycznie kontrolują poprawność połączeń i sygnalizują nieprawidłowości w podłączeniach Pomiary w gniazdach jednofazowych umożliwiają adaptery zakończone wtyczką Uni-Schuko; pomiary są wykonywane również w przypadku zamiany przewodu fazowego z neutralnym (bez konieczności ręcznego przełączania czy stosowania dodatkowych przejściówek) Ponadto, adaptery WS-01 oraz WS-03 posiadają przyciski służace do wyzwalania pomiarów oraz zapisu do pamięci Do pomiarów w gniazdach trójfazowych lub wysokoprądowych opcjonalnie można użyć jednego z adapterów: gniazd trójfazowych AGT-16P, AGT-32P, AGT- 63P, AGT-16C, AGT-32C lub wysokoprądowych AGT-16T i AGT-32T Rodzina adapterów AutoISO umożliwia wykonywanie odpowiednim przyrządem pomiarów rezystancji izolacji przewodów 3-, 4- i 5-żyłowych bez konieczności ręcznego, kolejnego wybierania par i kombinacji mierzonych przewodów Wychodzące z adaptera przewody zakończone krokodylkami (w zależności od sytuacji 3, 4 lub wszystkie 5) zapinane są do żył mierzonego przewodu, po czym uruchamiany jest pomiar, zaś przystawka, połączona z miernikiem, wykona całą wymaganą sekwencję pomiarów Adapter AutoISO-2500 zastosowany do miernika MPI-525 lub MIC-2510, pozwala wykonywać takie pomiary również dla kabli (napięciem 2500V) AutoISO-2500 Adapter TWR-1J umożliwia skontrolowanie parametrów wyłącznika różnicowoprądowego przed zamontowaniem w instalacji AutoISO-1000 Przyrządy do pomiarów rezystancji uziemień dostarczane są z bogatym wyposażeniem ergonomicznych akcesoriów, upraszczających wykonywanie pomiarów Przewody, TWR-1 stosowane do pomiarów uziemień, ze względu na swą długość (50, 30, 25, 15 metrów) nawinięte są na szpulki, wykonane z tworzywa odpornego na mróz i udary, pozwalające na szybkie rozwinięcie lub zwinięcie przewodu Sonel zapewnia możliwość uzupełnienia zestawu o długie, 80-centymetrowe sondy wraz z odpowiednim pokrowcem, cęgi wysokiej czułości i dokładności (C-3, N-1), umożliwiające pomiary uziemień bez rozpinania złącz kontrolnych lub pomiary prądu, oraz specjalne zaciski gwarantujące pewny kontakt Przyrządy pomiarowe dostarczane są razem z odpowiednimi futerałami lub walizkami, dopasowanymi do kształtów odpowiednich przyrządów, posiadające przegródki oraz wewnętrzne uchwyty umożliwiające transportowanie również akcesoriów pomiarowych Szczegółowy wykaz standardowych i dodatkowych akcesoriów znajduje się na str

5 PRZYRZĄDY WIELOFUNKCYJNE Pomiary impedancji pętli zwarcia: - pomiar impedancji prądem rzędu 23A (40A przy napięciu międzyfazowym), - rezystor zwarciowy R zw=10ω, - zakres napięć pomiarowych: 95440V, częstotliwości 4565Hz, - pomiar impedancji pętli zwarcia z rozdzielczością do,w instalacjach zabezpieczonych wyłącznikami RCD o IΔn 30 ma bez ich zadziałania, - automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego, - pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodami o długości 1,2m, 5m, 10m, 20m, z ewentualnym wykorzystaniem adapterów gniazd trójfazowych (AGT) Badanie wyłączników różnicowoprądowych typu AC, A i B: - pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 ma, - funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku START miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15mA), - kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny), - pomiar prądu wyzwalania I A prądem narastającym, - pomiar czasu zadziałania t A przy prądach ½I Δn, I Δn, 2I Δn i 5I Δn, - pomiar napięcia dotykowego U B i rezystancji przewodu ochronnego R E bez wyzwalania wyłącznika, - wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów, - możliwość pomiaru prądu zadziałania I A oraz rzeczywistego czasu zadziałania t AI przy jednym wyłączeniu RCD, - pomiary dla napięcia 95270V Pomiary rezystancji izolacji: - napięcia pomiarowe: 50V, 100V, 250V, 500V, 1000V i 2500V, - pomiar rezystancji izolacji do 10G Ω, - akustyczne wyznaczenie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - pomiar 2 współczynników absorpcji, - odmierzanie czasu T 1, T 2, T 3 z zakresu 1600s, - zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru, - samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru, - automatyczny pomiar wszystkich kombinacji rezystancji przewodów 3-, 4-, 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2500 Wielofunkcyjny miernik parametrów instalacji elektrycznej Wyposażenie standardowe miernika MPI-525: - adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko - przewód 1,2m żółty zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowymi - przewód 1,2m czerwony zakończony wtykami bananowymi - przewód 15m niebieski na szpuli zakończony wtykami bananowymi - przewód 30m czerwony na szpuli zakończony wtykami bananowymi - krokodylek żółty - sonda ostrzowa żółta z gniazdem bananowym - sonda ostrzowa czerwona z gniazdem bananowym - sonda ostrzowa niebieska z gniazdem bananowym - przewód 1,8m czerwony 5kV zakończony wtykami bananowymi - przewód 1,8m czarny 5kV ekranowany zak wtykami bananowymi - sonda ostrzowa czerwona z gniazdem bananowym 5kV - krokodylek czarny 5kV - sonda do wbijania w grunt (30cm) - 2szt - przewód do transmisji danych USB - futerał L2 - akumulator NiMH 4,8V 4,2h - zasilacz do ładowania akumulatorów Z7 - szelki do miernika - program Sonel Reader, certyfikat kalibracji Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych: Dodatkowe funkcje miernika: MPI-525 Miernik MPI-525 to jeden z nielicznych mierników wielofunkcyjnych, który może mierzyć rezystancję izolacji napięciem 2500V - pomiar ciągłości przewodu ochronnego prądem 200 ma w dwóch kierunkach (zgodnie z normą PN-EN ), - pomiar małym prądem z sygnalizacją akustyczną i świetlną, - autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości - Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej - Sprawdzanie kolejności faz Indeks: WMPLMPI525 - Pamięć rekordów (57500 pojedynczych wyników), transmisja danych do komputera PC przez USB lub drogą radiową - Zasilanie z akumulatora lub baterii (opcja), wbudowana szybka ładowarka - Zegar czasu rzeczywistego (RTC) - czas pomiaru zapisywany do pamięci WAADAWS03 WAPRZ1X2YEBB WAPRZ1X2BUBB WAPRZ1X2REBB WAPRZ015BUBBSZ WAPRZ030REBBSZ WAKROYE20K02 WASONYEOGB1 WASONREOGB1 WASONBUOGB1 WAPRZ1X8REBB WAPRZ1X8BLBB WASONREOGB2 WAKROBL20K04 WASONG30 WAPRZUSB WAFUTL2 WAAKU07 WAZASZ7 WAPOZSZEKPL MPI-525 pozwala na pomiary w gniazdach z zamienionymi przewodami L i N Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, ZL-L Pomiar prądem 23/40A - zakres pomiarowy wg IEC : 0, Ω (dla przewodu pomiarowego 1,2m): Napięcie nominalne: 95270V (dla Z L-PE i Z L-N) oraz 95440V (dla Z L-L) Częstotliwość: 4565Hz Pomiar impedancji pętli zwarcia Z L-PE w trybie RCD Pomiar prądem 15mA, zakres pomiarowy wg IEC : 0,501999Ω Napięcie nominalne: 95270V Częstotliwość: 4565Hz Pomiar rezystancji uziemienia R E Zakres pomiarowy wg IEC : 0,50 Ω 1,99k Ω dla napięcia pomiarowego 50V 0,56 Ω 1,99k Ω dla napięcia pomiarowego 25V Pomiar rezystancji izolacji Zakres pomiarowy wg IEC : dla U n = 50V: 50k Ω250MΩ dla U n = 500V: 500k Ω2GΩ dla U n = 100V: 100k Ω500MΩ dla U n = 1000V: 1M Ω3GΩ dla U = 250V: 250k Ω1GΩ dla U = 2500V: 2,5M Ω9,99GΩ n 0,0019,99Ω 299,9Ω Ω **) nie większy niż zakres pomiarowy dla danego napięcia Wskazanie kolejności faz Wskazanie kolejności faz: zgodna, niezgodna Zakres napięć sieci U L-L: V (4565Hz) Wyświetlanie wartości napięć międzyfazowych Miernik MPI-525 umożliwia automatyczny pomiar rezystancji izolacji przewodów i kabli 3-, 4- i 5- żyłowych za pomocą dodatkowego adaptera AutoISO-2500 Niskonapięciowy pomiar ciągłości obwodu i rezystancji Pomiar ciągłości przewodu ochronnego prądem ±200mA zakres pomiarowy wg IEC : 0,12400Ω Napięcie na otwartych zaciskach: 4 9V Prąd wyjściowy przy R<2 Ω: min 200mA n Autokalibracja przewodów pomiarowych Pomiary dla obu polaryzacji prądu ±(5% wm + 3 cyfry) 0,0019,99Ω 299,9Ω Ω 0,009,99Ω 10,099,9Ω Ω 1,001,99kΩ kω ±(6% wm + 10 cyfr) ±(6% wm + 5 cyfr) ±(2% wm + 4 cyfry) ±(2% wm + 3 cyfry) Zakres wyświetlania *) Rozdzielczość Błąd podstawowy 01999kΩ 2,0019,99MΩ 299,9MΩ MΩ 1,009,99GΩ 1kΩ MΩ 0,1MΩ 1MΩ GΩ ±(3% wm + 8 cyfr) ±(4% wm + 6 cyfr) 0,0019,99Ω 299,9Ω Ω ±(2% wm + 3 cyfry) Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95270V): Test wyłączania RCD i pomiar czasu zadziałania t A (dla funkcji pomiarowej t A) Typ RCD Krotność Zakres Rozdzielczość Błąd podstawowy Ogólnego 0,5*I 0300ms 1* I typu i 2* I 0150ms ±(2% wm + 2 cyfry) krótkozwłoczny 5*I 040ms 1ms 0,5*I (dla RCD o IΔn=10mA 0500ms 1* I i pomiaru 0,5IΔn błąd: Selektywny 2* I 0200ms ±(2% wm + 3 cyfry) 5*I 0150ms dokładność zadawania prądu różnicowego: dla 0,5*IΔn-80% dla 1*I Δn, 2*I Δn, 5*I Δn 08% Pomiar prądu zadziałania RCD I A dla prądu różnicowego sinusoidalnego (typ AC) Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 1000mA 3,310,0mA 9,030,0mA 33100mA 90300mA mA mA 0,1mA 1mA Możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC) Pomiar prądu zadziałania RCD I A dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6mA prądu stałego (typ A) Możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu Pomiar prądu zadziałania RCD I A dla prądu różnicowego stałego (typ B) Możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu I Δn - wartość znamionowego prądu różnicowego Przyrząd spełnia wymagania norm: Skrót wm oznacza wartość mierzoną wzorcową Miernik MPI-525 umożliwia pomiar rzeczywistego czasu zadziałania oraz prądu zadziałania wyłącznika RCD przy jednorazowym wyzwoleniu wyłącznika PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) 0,3 I 1,0 I ± 5% I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 3,520,0mA 10,542,0mA 35140mA mA mA 0,1mA 1mA 0,4 I 2,0 I 0,4 I 1,4 I ± 10% I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 2,020,0mA 660mA 20200mA 60600mA mA 0,1mA 1mA 0,4 I 2,0 I ± 10% I Pomiary rezystancji uziemienia: - pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi, - wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50 lub 60Hz (wybierane w mierniku) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika akumulator Ni-MH lub baterie alkaliczne LR14 (4 szt - opcja) - temperatura pracy 0+50 C Miernik MPI-525 jako jeden z nielicznych umożliwia dokładny pomiar impedancji pętli zwarcia również w obwodach L-PE w sieciach z wyłącznikami RCD (pomiar prądem 15mA) 8 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 9

6 PRZYRZĄDY WIELOFUNKCYJNE Pomiary impedancji pętli zwarcia: - pomiar impedancji prądem rzędu 23A, (40A przy napięciu międzyfazowym), - rezystor zwarciowy R zw=10ω, - zakres napięć pomiarowych: 95440V, częstotliwości 4565Hz, - pomiar impedancji pętli zwarcia z rozdzielczością do Ωw instalacjach zabezpieczonych wyłącznikami RCD o IΔn 30 ma bez ich zadziałania, - automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego, - pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym (również przy zamienionych przewodach L i N) lub przewodami o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd trójfazowych (AGT) Badanie wyłączników różnicowoprądowych typu AC, A i B: - pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000mA, - funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku START miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15mA), - kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny), - pomiar prądu wyzwalania I A prądem narastającym, - pomiar czasu zadziałania t A przy prądach I Δn, 1I Δn, 2I Δn i 5I Δn, - pomiar napięcia dotykowego U B i rezystancji przewodu ochronnego R E bez wyzwalania wyłącznika, - wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów, - możliwość pomiaru prądu zadziałania I A oraz rzeczywistego czasu zadziałania t AI przy jednym wyłączeniu RCD, - pomiary dla napięcia 95270V Pomiary rezystancji izolacji: - napięcia pomiarowe: 50V, 100V, 250V, 500V, 1000V, - pomiar rezystancji izolacji do 3 GΩ, - możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko, - akustyczne wyznaczenie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru, - samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru, - automatyczny pomiar wszystkich kombinacji rezystancji przewodów 3-, 4-, 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000C Wielofunkcyjne mierniki parametrów instalacji elektrycznej MPI-520, MPI-520 Start Wyposażenie standardowe mierników: - adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko - przewód 1,2m żółty zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowymi - przewód 1,2m czerwony zakończony wtykami bananowymi - przewód 15m niebieski na szpuli zak wtykami bananowymi (MPI-520) - przewód 30m czerwony na szpuli zak wtykami bananowymi (MPI-520) - przewód do transmisji danych USB - sonda ostrzowa żółta z gniazdem bananowym (MPI-520) - sonda ostrzowa czerwona z gniazdem bananowym - sonda ostrzowa niebieska z gniazdem bananowym - krokodylek żółty - krokodylek czerwony - sonda do wbijania w grunt (30cm) 2 szt (MPI-520) - futerał L2 (MPI-520) - futerał L4 (MPI-520 Start) - szelki do miernika - pojemnik na baterie LR14 (rozmiar C) - komplet baterii - program Sonel Reader - certyfikat kalibracji Mierniki MPI-520, MPI-520 Start umożliwiają automatyczny pomiar rezystancji izolacji przewodów 3-, 4- i 5-żyłowych za pomocą dodatkowego adaptera AutoISO-1000C Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych: - pomiar ciągłości przewodu ochronnego prądem 200 ma w dwóch kierunkach (zgodnie z normą PN-EN ), - pomiar małym prądem z sygnalizacją akustyczną, - autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości Dodatkowe funkcje mierników: Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej) Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej Sprawdzanie kolejności faz Indeks: WMPLMPI520 (MPI-520) WMPLMPI520S (MPI-520 Start) Pamięć rekordów (57500 pojedynczych wyników), transmisja danych do komputera PC przez USB lub drogą radiową Zasilanie z baterii lub akumulatora (opcja), wbudowana szybka ładowarka WAADAWS03 WAPRZ1X2YEBB WAPRZ1X2BUBB WAPRZ1X2REBB WAPRZ015BUBBSZ WAPRZ030REBBSZ WAPRZUSB WASONYEOGB1 WASONREOGB1 WASONBUOGB1 WAKROYE20K02 WAKRORE20K02 WASONG30 WAFUTL2 WAFUTL4 WAPOZSZEKPL WAPOJ1 MPI-520 i MPI-520 Start pozwalają na pomiary w gniazdach z zamienionymi przewodami L i N Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, ZL-L Pomiar prądem 23/40A - zakres pomiarowy wg IEC : 0,131999Ω (dla przewodu pomiarowego 1,2m): Napięcie nominalne: 95270V (dla Z L-PE i Z L-N) oraz 95440V (dla Z L-L) częstotliwość: 4565Hz Pomiar impedancji pętli zwarcia Z L-PE w trybie RCD Pomiar prądem 15mA, zakres pomiarowy wg IEC : 0,501999Ω Napięcie nominalne: 95270V Częstotliwość: 4565Hz Pomiar rezystancji uziemienia R E Zakres pomiarowy wg IEC : 0,50 Ω 1,99k Ω dla napięcia pomiarowego 50V 0,56 Ω 1,99kΩ dla napięcia pomiarowego 25V Pomiar rezystancji izolacji Zakres pomiarowy wg IEC : dla U n = 50V: 50k Ω250MΩ dla U n = 500V: 500k Ω2GΩ dla U n = 100V: 100k Ω500MΩ dla U n = 1000V: 1M Ω3GΩ dla U = 250V: 250k Ω1GΩ n 0,0019,99Ω 299,9Ω Ω **) nie większy niż zakres pomiarowy dla danego napięcia **) podczas pomiarów z użyciem wtyczki UNI-Schuko występuje dodatkowy błąd ±2% Niskonapięciowy pomiar ciągłości obwodu i rezystancji Pomiar ciągłości przewodu ochronnego prądem ±200mA zakres pomiarowy wg IEC : 0,12400Ω Napięcie na otwartych zaciskach: 4 9V Prąd wyjściowy przy R<2 Ω: min 200mA Wskazania kolejności faz Wskazanie kolejności faz: zgodna, niezgodna Zakres napięć sieci U L-L: V (4565Hz) Wyświetlanie wartości napięć międzyfazowych Autokalibracja przewodów pomiarowych Pomiary dla obu polaryzacji prądu Pomiar napięcia i prądu przemiennego, cosφ oraz mocy Pomiar mocy P, Q, S: 0200k (W, var, VA) Pomiar prądu przemiennego (True RMS) przy użyciu cęgów (0400A), ma rozdzielczość 0,1mA Pomiar napięcia U L-N: 0500V Zakres częstotliwości mierzonych napięć: 45,065,0Hz Pomiar częstotliwości dla napięć 50500V w zakresie 45,065,0Hz (błąd podstawowy ma ± 0,1% wm + 1 cyfra) Pomiar cosφ: 0,001,00 (rozdzielczość ) ±(5% wm + 3 cyfry) 0,0019,99Ω 299,9Ω Ω ±(6% wm + 10 cyfr) ±(6% wm + 5 cyfr) 0,009,99Ω 10,099,9Ω Ω 1,001,99kΩ kω ±(2% wm + 4 cyfry) ±(2% wm + 3 cyfry) Zakres wyświetlania *) Rozdzielczość Błąd podstawowy 01999kΩ 2,0019,99MΩ 299,9MΩ MΩ 1,003,00GΩ 1kΩ MΩ 0,1MΩ 1MΩ GΩ ±(3% wm + 8 cyfr) ±(4% wm + 6 cyfr) 0,0019,99Ω 299,9Ω Ω ±(2% wm + 3 cyfry) Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95270V): Test wyłączania RCD i pomiar czasu zadziałania t A (dla funkcji pomiarowej t A) Typ RCD Krotność Zakres Rozdzielczość Błąd podstawowy 0,5*I Ogólnego 0300ms 1* I typu i 2* I 0150ms ±(2% wm + 2 cyfry) krótkozwłoczny 5*I 040ms 1ms Selektywny 0,5*I 1* I 2* I 5*I 0500ms 0200ms 0150ms (dla RCD o I Δn=10mA i pomiaru 0,5I Δn błąd: ±(2% wm + 3 cyfry) dokładność zadawania prądu różnicowego: dla 0,5*IΔn-80% dla 1*I Δn, 2*I Δn, 5*I Δn 08% Pomiar prądu zadziałania RCD I A dla prądu różnicowego sinusoidalnego (typ AC) Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 1000mA 3,310,0mA 9,030,0mA 33100mA 90300mA mA mA 0,1mA 1mA Możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC) Pomiar prądu zadziałania RCD I A dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6mA prądu stałego (typ A) Możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu Pomiar prądu zadziałania RCD I A dla prądu różnicowego stałego (typ B) Możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu I Δn - wartość znamionowego prądu różnicowego Skrót wm oznacza wartość mierzoną wzorcową Mierniki MPI-520 i MPI-520 Start umożliwiają pomiar rzeczywistego czasu zadziałania oraz prądu zadziałania wyłącznika RCD przy jednorazowym zadziałaniu wyłącznika 0,3 I 1,0 I ± 5% I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 3,520,0mA 10,542,0mA 35140mA mA mA 0,1mA 1mA 0,4 I 2,0 I 0,4 I 1,4 I ± 10% I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 2,020,0mA 660,0mA 20200mA 60600mA mA 0,1mA 1mA Przyrządy spełniają wymagania norm: 0,4 I 2,0 I PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) ± 10% I Pomiary rezystancji uziemienia: - pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi, - wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50 lub 60Hz (wybierane w mierniku) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika baterie alkaliczne LR14 (4 szt) lub akumulator Ni-MH (opcja) - temperatura pracy 0+50 C Mierniki MPI-520 i MPI-520 Start jako jedne z nielicznych umożliwiają dokładny pomiar impedancji pętli zwarcia również w obwodach L-PE w sieciach z wyłącznikami RCD (pomiar prądem 15mA) 10 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 11

7 PRZYRZĄDY WIELOFUNKCYJNE MPI-508 Indeks: WMPLMPI508 Wielofunkcyjne mierniki parametrów instalacji elektrycznej MPI-505 Indeks: WMPLMPI505 Pomiary parametrów wyłączników RCD (roboczy zakres napięć V): Test wyłączania RCD i pomiar czasu zadziałania t A (dla funkcji pomiarowej t A) Typ RCD Krotność Zakres Rozdzielczość Błąd podstawowy Ogólnego typu Selektywny 0,5*I 1*I 2*I 5*I 0,5*I 1*I 2*I 5*I 0300ms 0150ms 040ms 0500ms 0200ms 0150ms 1ms * - dla I Δn= 10mA i 0,5 I Δn niepewność wynosi + 2% wm + 3 cyfry Pomiar prądu zadziałania RCD I A dla prądu różnicowego sinusoidalnego ±(2% wm + 2 cyfry) Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 1000mA 3,310,0mA 9,030,0mA 33100mA 90300mA mA mA 0,1mA 1mA 0,3 I 1,0 I ± 5% I Wyposażenie standardowe mierniów MPI-508 i MPI-505: - adapter WS-01 wyzwalający pomiar z wtykiem UNI-Schuko - przewód 1,2m czerwony zakończony wtykami bananowymi - przewód 1,2m żółty zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowymi - przewód USB do komputera - sonda ostrzowa z gniazdem bananowym - czerwona - sonda ostrzowa z gniazdem bananowym - żółta - sonda ostrzowa z gniazdem bananowym - niebieska - krokodylek żółty K02 - krokodylek czerwony K02 - futerał L4 (MPI-505) - szelki do miernika (MPI-505) - futerał L1 (MPI-508) - szelki do miernika (MPI-508) - certyfikat kalibracji, program Sonel Reader, zestaw baterii WAADAWS01 WAPRZ1X2REBB WAPRZ1X2YEBB WAPRZ1X2BUBB WAPRZUSB WASONREOGB1 WASONYEOGB1 WASONBUOGB1 WAKROYE20K02 WAKRORE20K02 WAFUTL4 WAPOZSZE2 WAFUTL1 WAPOZSZE1 Rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC) Pomiar prądu zadziałania RCD I A dla prądu różnicowego pulsującego jednokierunkowego Pomiar parametrów pętli zwarcia: - pomiary parametrów pętli zwarcia w sieciach o napięciach znamionowych: 115V/200V, 127/220V, 220/380V, 230V/400V, 240/415V o częstotliwościach 4565Hz, - pomiar impedancji pętli zwarcia prądem 15mA z rozdzielczością, bez wyzwalania wyłączników różnicowoprądowych Badanie wyłączników różnicowoprądowych typu AC, A: - pomiar wyłączników różnicowoprądowych zwykłych i selektywnych o znamionowych prądach różnicowych 10mA, 30mA, 100mA, 300mA, 500mA, 1000mA, - pomiar prądu zadziałania I A, - pomiar czasu zadziałania t A dla ½I Δn, I Δn, 2I Δn, 5I Δn, - pomiar ciągłości uziemienia i napięcia dotykowego bez wyzwalania RCD, - funkcja automatycznego pomiaru parametrów wyłączników różnicowoprądowych Pomiary rezystancji izolacji: - trzy napięcia pomiaru rezystancji izolacji: 250V, 500V i 1000V (MPI-508), - cztery napięcia pomiaru rezystancji izolacji: 100V, 250V, 500V i 1000V (MPI-505), - automatyczny pomiar wszystkich rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000A (MPI-508) Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, ZL-L Pomiar prądem 23/40A - zakres pomiarowy wg IEC : 0,131999Ω (dla przewodu pomiarowego 1,2m): 0,0019,99Ω 299,9Ω Ω ±(5% wm + 3 cyfry) Napięcie nominalne pracy U nl-n/ U nl-l: 115/200V, 127/220V, 220/380V, 230/400V, 240/415V Zakres roboczy napięć: V (dla Z L-PE i Z L-N) oraz V (dla Z L-L) Zakres roboczy częstotliwości: 45 65Hz Maksymalny prąd pomiarowy: 23A przy 230V (10ms), 40A przy 400V (10ms), Pomiar impedancji pętli zwarcia Z L-PE w trybie RCD Zakres pomiarowy wg IEC : 0,51999Ω 0,0019,99Ω 299,9Ω Ω Zakres roboczy napięć: V ±(6% wm + 10 cyfr) ±(6% wm + 5 cyfr) Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 4,020,0mA 12,042,0mA 40140mA mA mA 0,1mA 1mA 0,35 I 2,0 I Pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu Czas przepływu prądu pomiarowego ma 3200ms 0,35 I 1,4 Niskonapięciowy pomiar ciągłości obwodu i rezystancji Pomiar ciągłości przewodu ochronnego prądem ±200mA Zakres pomiarowy wg IEC : 0,12400Ω I ± 10% I 0,0019,99Ω 299,9Ω Ω Napięcie na otwartych zaciskach: 4 9V Prąd wyjściowy przy R<2Ω: min 200mA Kompensacja rezystancji przewodów pomiarowych Pomiary dla obu polaryzacji prądu ±(2% wm + 3 cyfr) Przyrządy spełniają wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych: Mierniki MPI-505 i MPI-508 pozwalają na pomiary w gniazdach z zamienionymi przewodami L i N MPI-505 posiada zwiększoną odporność na niekorzystne warunki pracy - pomiar ciągłości przewodu ochronnego prądem >200mA w dwóch kierunkach (zgodnie z normą PN-EN 61557), - kompensacja rezystancji przewodów pomiarowych - możliwość użycia dowolnych przewodów, - pomiar rezystancji małym prądem z sygnalizacją dźwiękową Dodatkowe funkcje mierników: Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej Pomiar napięcia przemiennego Wskazanie kolejności faz Pomiar i rejestracja napięcia i prądu przemiennego, częstotliwości oraz mocy czynnej, biernej, pozornej przy uzyciu dodatkowych cęgów (MPI-508) Pamięć wyników, transmisja danych do komputera za pomocą interfejsu USB Zasilanie z baterii lub akumulatora, wbudowana szybka ładowarka (opcja MPI-508) Pomiar rezystancji izolacji Zakres pomiarowy wg IEC : dla U n = 100V: 100kΩ500MΩ (tylko MPI-505) dla U n = 250V: 250kΩ1GΩ dla U n = 500V: 500kΩ2GΩ dla U n = 1000V: 1MΩ3GΩ Zakres wyświetlania *) Rozdzielczość Błąd podstawowy 01999kΩ 1kΩ 2,0019,99MΩ 299,9MΩ GΩ 2,003,00GΩ MΩ 0,1MΩ 1MΩ GΩ *) nie większy niż zakres pomiarowy dla danego napięcia Wykrywanie obecności napięcia przed pomiarem Rozładowanie mierzonego obiektu po pomiarze ±(3% wm + 8 cyfr) ±(4% wm + 6 cyfr) LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

8 PRZYRZĄDY WIELOFUNKCYJNE Wielofunkcyjny miernik parametrów instalacji elektrycznej MPI-502 Indeks: WMPLMPI502 Zestawienie mierników wielofunkcyjnych Wyposażenie standardowe miernika MPI-502: - adapter WS-05 z kątowym wtykiem UNI-Schuko - przewód 1,2m czerwony zakończony wtykami bananowymi - przewód 1,2m żółty zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowymi - sonda ostrzowa z gniazdem bananowym - czerwona - sonda ostrzowa z gniazdem bananowym - niebieska - krokodylek żółty - odbiornik - interfejs USB do transmisji radiowej OR-1 - futerał M6 na miernik i jego wyposażenie - szelki do noszenia miernika - uchwyt do zawieszenia miernika - certyfikat kalibracji, zestaw baterii, program Sonel Reader WAADAWS05 WAPRZ1X2REBB WAPRZ1X2YEBB WAPRZ1X2BUBB WASONREOGB1 WASONBUOGB1 WAKROYE20K02 WAADAUSBOR1 WAFUTM6 WAPOZSZE4 WAPOZUCH1 Pomiar impedancji pętli zwarcia [ Ω] Rozdzielczość impedancji pętli zwarcia [ Ω] Napięcia pomiarowe [V] Rozdzielczość pomiaru impedancji pętli zwarcia bez wyzwalania RCD [ Ω] Wyliczanie prądu zwarciowego MPI-502 MPI-505 MPI-508 MPI-520, MPI-520 Start MPI Pomiar parametrów pętli zwarcia: MPI-502 jest najmniejszym miernikiem wielofunkcyjnym na rynku - pomiar impendancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380V, 230V/400V, 240/415V o częstotliwościach 4565Hz, roboczy zakres napięć: V, - wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X, - pomiar impedancji pętli zwarcia prądem 15mA bez wyzwalania wyłączników różnicowoprądowych, - maksymalny prąd pomiarowy: 7,6A (przy 230V), 13,3A (przy 400V) Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, ZL-L Pomiar prądem 7,6/13,3A - zakres pomiarowy wg IEC : 0,131999Ω: 0,0019,99Ω 299,9Ω Ω Pomiar impedancji pętli zwarcia Z L-PE w trybie RCD Pomiar prądem 15mA, zakres pomiarowy wg IEC : 0,511999Ω ±(5% wm + 3 cyfry) 0,0019,99Ω 299,9Ω Ω ±(6% wm + 10 cyfr) ±(6% wm + 5 cyfr) Badanie wyłączników różnicowoprądowych Automatyczny pomiar pełnego zestawu parametrów Pomiar prądu wyzwalania I A prądem narastającym Jednoczesny pomiar IA oraz tai podczas jednego wyzwolenia RCD Pomiar czasu zadziałania dla krotności prądu znamionowego Pomiar napięcia dotykowego U B Wykrywanie zamiany przewodów L i N Pomiar rezystancji izolacji AC, A, zwykłe, krótkozwłoczne i selektywne 10, 30, 100, 300, 500 1/2,1,2,5 AC, A, zwykłe i selektywne 10, 30, 100, 300, 500, /2,1,2,5 AC, A, zwykłe i selektywne 10, 30, 100, 300, 500, /2,1,2,5 AC, A, B, zwykłe, krótkozwłoczne i selektywne 10, 30, 100, 300, 500, /2,1,2,5 AC, A, B, zwykłe, krótkozwłoczne i selektywne 10, 30, 100, 300, 500, /2,1,2,5 Badanie wyłączników różnicowoprądowych typu AC, A: - pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500mA, - pomiar prądu wyzwolenia IA oraz czasu zadziałania t A dla prądów 0,5 I, I, 2 I, 5 I - pomiar R E i U B bez wyzwalania RCD, - rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru Z L-PE małym prądem, - pomiar I oraz t przy jednym zadziałaniu RCD A A Pomiar rezystancji połączeń ochronnych i wyrównawczych: - pomiar ciągłości połączeń ochronnych prądem ±200mA zgodnie z normą PN-EN , - autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów, - pomiar rezystancji małym prądem z sygnalizacją dźwiękowa Dodatkowe funkcje miernika: Wykrywanie zamiany przewodów L i N w gniazdku i ich automatyczna zamiana Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej Pomiar napięcia (0500V) i częstotliwości sieci Zasilanie z baterii LR6, możliwość zastosowania akumulatorów NiMH Pamięć wyników, bezprzewodowa transmisja danych do komputera Podświetlana klawiatura Przyrząd spełnia wymagania norm: MPI-502 pozwala na pomiary w gniazdach z zamienionymi przewodami L i N PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Pomiary parametrów wyłączników RCD (roboczy zakres napięć V): Test wyłączania RCD i pomiar czasu zadziałania t A (dla funkcji pomiarowej t A) Typ RCD Krotność Zakres Rozdzielczość Błąd podstawowy Zwykły Selektywny 0,5*I 1*I 2*I 5*I 0,5*I 1*I 2*I 5*I 0300ms 0150ms 040ms 0500ms 0200ms 0150ms 1ms Pomiar prądu zadziałania RCD I A dla prądu różnicowego sinusoidalnego ±(2% wm + 2 cyfry) Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 500mA 3,310,0mA 9,030,0mA 33100mA 90300mA mA 0,1mA 1mA 0,3 I 1,0 I ± 5% I Rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu Pomiar prądu zadziałania RCD I A dla prądu różnicowego pulsującego jednokierunkowego Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy 10mA 30mA 100mA 300mA 4,020,0mA 12,042,0mA 40140mA mA 0,1mA 1mA 0,35 I 2,0 I Pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu 0,35 I 1,4 I ± 10% I Napięcia pomiarowe [V] Zakres pomiarowy [Ω] Automatyczny pomiar w gnieździe Zabezpieczenie przed pojawieniem się napięcia Samoczynne rozładowanie obiektu po pomiarze Automatyczny pomiar przewodów wielożyłowych z adapterem AutoISO Automatyczny pomiar kabli wielożyłowych z adapterem AutoISO Akustyczne wyznaczanie odcinków czasu do charakterystyk Wyliczanie współczynników absorpcji Pomiar ciągłości prądem 200mA Niskonapięciowy pomiar rezystancji Pomiar rezystancji uziemienia Szybkie sprawdzanie poprawności podłączenia PE Pomiar napięcia [V] Pomiar częstotliwości [Hz] Pomiar prądu przemiennego [A] Pomiar mocy i cosφ Sprawdzanie kolejności faz [V] Pamięć (rekordów) Zasilanie Wbudowana szybka ładowarka Transmisja Wymiary [mm] Masa [kg] Strona w katalogu baterie lub akumulatory OR , 250, 500, G baterie lub akumulatory USB , 500, G opcja baterie lub akumulatory USB , , 100, 250, 500, G opcja baterie lub akumulatory USB, OR , , 100, 250, 500, 1000, G akumulatory lub baterie USB, OR , LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 15

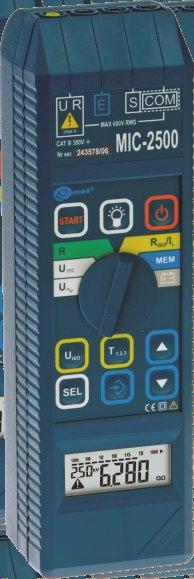

9 ZESTAWY POMIARY REZYSTANCJI IZOLACJI WME-4 (MPI-502, MIC-2500, CMP-400) Indeks: WMPLWME4 WME-5 (MPI-502, MIC-10, CMP-400) Indeks: WMPLWME5 Zestawy pomiarowe: WME-6 (MPI-502, MIC-2510, CMP-400) Indeks: WMPLWME6 Wyposażenie standardowe miernika MIC-5000: Miernik rezystancji izolacji MIC-5000 Indeks: WMPLMIC akumulator Ni-MH 7,2V 3Ah - przewód 1,8m czerwony 5kV zakończony wtykami bananowymi - przewód 1,8m czarny 5kV ekranowany zakończony wtykami bananowymi - przewód 1,8m niebieski 5 kv zakończony wtykami bananowymi - krokodylek czarny 5kV - krokodylek niebieski 5kV - krokodylek czerwony 5kV - sonda ostrzowa czarna z gniazdem bananowym 5kV - sonda ostrzowa czerwona z gniazdem bananowym 5kV - futerał L1 - szelki do miernika - przewód do ładowania akumulatorów - przewód do transmisji szeregowej RS - certyfikat kalibracji - program Sonel Reader WAAKU05 WAPRZ1X8REBB WAPRZ1X8BLBB WAPRZ1X8BUBB WAKROBL20K04 WAKROBU20K05 WAKRORE20K05 WASONBLOGB2 WASONREOGB2 WAFUTL1 WAPOZSZE1 WAPRZLAD230 WAPRZRS232 Zestawy realizują wykonanie pomiarów zgodnie z normą PN-HD : - pomiary parametrów pętli zwarcia, - badanie wyłączników różnicowoprądowych typu AC, A, - pomiary ciągłości połączeń ochronnych, - pomiary rezystancji izolacji napięciem do 2,5kV (WME-4, WME-6), do 1000V (WME-5), - pomiar napięcia, prądu, częstotliwości Wyposażenie standardowe zestawu WME-6: - miernik MPI miernik MIC miernik CMP przewód 1,8m czerwony 5kV zak wtykami bananowymi - przewód 1,8m niebieski 5kV zak wtykami bananowymi - przewód 1,8m czarny 5kV ekranowany zak wtykami bananowymi - krokodylek czarny 5kV - krokodylek czerwony 5kV - sonda ostrzowa 5kV z gniazdem bananowym czerwona - sonda ostrzowa 5kV z gniazdem bananowym czarna - zasilacz do ładowania akumulatorów Z7 - pakiet akumulatorów (MIC-2510) - szelki do miernika - adapter WS-05 z kątowym wtykiem UNI-Schuko - odbiornik - interfejs USB do transmisji radiowej OR-1 - szelki do noszenia miernika - walizka aluminiowa L4 na mierniki i wyposażenie - certyfikaty kalibracji - zestaw baterii - program Sonel Reader WMPLMPI502 WMPLMIC2510 WMPLCMP400 WAPRZ1X8REBB WAPRZ1X8BUBB WAPRZ1X8BLBB WAKROBL20K04 WAKRORE20K05 WASONREOGB2 WASONBLOGB2 WAZASZ7 WAAKU10 WAPOZSZE2 WAADAWS05 WAADAUSBOR1 WAPOZSZE4 WAWALL4 Dodatkowo: Bezprzewodowa transmisja wyników pomiarów z pamięci mierników: MPI-502, MIC-2510 do komputera za pomocą wchodzącego w skład zestawu adaptera OR-1 Zestawy umieszczone są wraz z kompletem akcesoriów w wygodnej, wytrzymałej walizce aluminiowej Wyposażenie standardowe zestawów WME-4 i WME-5: - miernik MPI miernik MIC-10 (WME-5) - miernik MIC-2500 (WME-4) - miernik CMP przewód 1,2m niebieski zak wtykami bananowymi - przewód 1,2m czerwony zak wtykami bananowymi - przewód 1,2m żółty zak wtykami bananowymi - sonda ostrzowa z gniazdem bananowym czerwona - sonda ostrzowa z gniazdem bananowym niebieska - sonda ostrzowa z gniazdem bananowym żółta (WME-5) - krokodylek czarny - krokodylek żółty - przewody specjalne z wtykiem poczwórnym 2,5 kv (WME-4) - adapter WS-05 z kątowym wtykiem UNI-Schuko - odbiornik - interfejs USB do transmisji radiowej OR-1 - akumulator Ni-Cd 9,6V 1,8Ah (WME-4) - zasilacz Z1 do ładowania akumulatorów (WME-4) - szelki do noszenia miernika (2 komplety w WME-5, 1 komplet w WME-4) - uchwyt do zawieszania miernika (2 szt w WME-5, 1 szt w WME-4) - przewody pomiarowe (CMP-400) - walizka aluminiowa na mierniki i wyposażenie - certyfikaty kalibracji - zestaw baterii - program Sonel Reader WMPLMPI502 WMPLMIC10 WMPLMIC2500 WMPLCMP400 WAPRZ1X2BUBB WAPRZ1X2REBB WAPRZ1X2YEBB WASONREOGB1 WASONBUOGB1 WASONYEOGB1 WAKROBL20K01 WAKROYE20K02 WAPRZMIC2500 WAADAWS05 WAADAUSBOR1 WAAKU02 WAZAS3X5Z1 WAPOZSZE4 WAPOZUCH1 WAPRZCMP1 WAWALL1 Pomiary rezystancji izolacji: - dowolne napięcie pomiarowe wybierane w zakresie V co 50V, lub predefiniowane 250, 500, 1000, 2500, 5000V, - ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu, - samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji, - bezpośredni pomiar jednego lub dwóch współczynników absorpcji, - akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - odmierzane czasy pomiaru T 1, T 2 i T 3 dla pomiaru współczynników absorpcji z zakresu sekund (Ab1, Ab2, DAR, PI), - wskazania rzeczywistego napięcia pomiarowego podczas pomiaru, - zabezpieczenie przed pomiarem obiektów pod napięciem Dodatkowe funkcje miernika: Pomiar napięć stałych i przemiennych w zakresie 0600V Pamięć 999 wyników pomiarów i możliwość przesłania zapamiętanych danych do komputera PC Automatyczne dobieranie podzakresów pomiarowych Samoczynne wyłączanie się nieużywanego przyrządu (AUTO-OFF) Zasilanie pakietem akumulatorów: - wbudowana szybka ładowarka, - sygnalizacja stopnia naładowania akumulatorów Bezpieczeństwo elektryczne: - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC kategoria pomiarowa CAT IV 300V ( CAT III 600V) wg PN-EN stopień ochrony obudowy wg PN-EN IP54 - temperatura pracy C - dokł zadawania napięcia (R obc[ω] 1000*U n[v]) -0+10% od ustawionej wartości - stabilność temperaturowa napięcia lepsza niż0,2% / C - prąd wyjściowy przetwornicy minimum 1,0mA przy każdym napięciu nominalnym - częstotliwość odczytu pomiarów ok 1 pomiar/sekundę Pomiar rezystancji izolacji Zakres pomiarowy zgodnie z PN-EN : R ISOmin5,0TΩ; R ISOmin=U ISOnom/1mA 0,0999,9kΩ 1,0009,999MΩ 10,0099,99MΩ 100,0999,9MΩ 1,0009,999GΩ 10,0099,99GΩ 100,0999,9GΩ 1,0005,000TΩ 0,1kΩ 0,001MΩ MΩ 0,1MΩ 0,001GΩ GΩ 0,1GΩ 0,001TΩ stabilność temperaturowa napięcia lepsza niż 0,2% / C ±(3% wm + 20 cyfr) Minimalna wartość mierzonej rezystancji izolacji, bez zadziałania ograniczenia prądu pomiarowego Napięcie 250V 500V 1000V 2500V 5000V Przyrząd spełnia wymagania norm: Mierzona rezystancja 250kΩ 500kΩ 1,0MΩ 2,5MΩ 5,0MΩ Skrót wm oznacza wartość mierzoną wzorcową PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Przyrządy spełniają wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - zasilanie miernika pakiet akumulatorów NiMH - wyświetlacz LCD segmentowy - minimalny czas pomiarów 5kV/1mA określany zgodnie z PN-EN (5s/25s) 5h lub 600 pom - czas do samowyłączenia: funkcja pomiarowa R ISO/IL zaprogramowany najdłuższy czas T 3,T 2,T s pozostałe funkcje pomiarowe 300 sekund LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

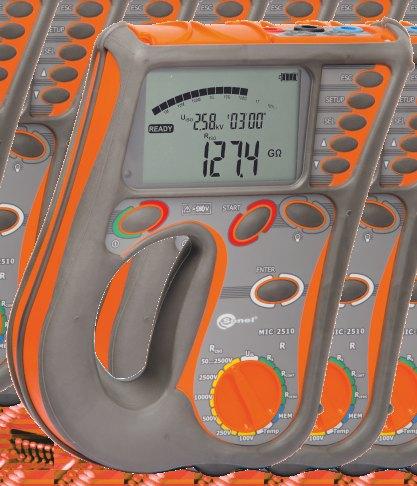

10 POMIARY REZYSTANCJI IZOLACJI Mierniki rezystancji izolacji MIC-2510, MIC-2505 Indeks: WMPLMIC2510 (MIC-2510) WMPLMIC2505 (MIC-2505) Miernik rezystancji izolacji MIC-2500 Indeks: WMPLMIC2500 Wyposażenie standardowe mierników: - przewód 1,8m czerwony 5kV zak wtykami bananowymi - przewód 1,8m niebieski 5kV zak wtykami bananowymi - przewód 1,8m czarny 5kV ekranowany zak wtykami bananowymi - przewód do transmisji danych USB (MIC-2510) - krokodylek czarny 5kV - krokodylek czerwony 5kV - krokodylek niebieski 5kV - sonda ostrzowa 5kV z gniazdem bananowym czerwona - sonda ostrzowa 5kV z gniazdem bananowym czarna - futerał L4 - zasilacz do ładowania akumulatorów Z7 - pakiet akumulatorów - szelki do miernika - program Sonel Reader - certyfikat kalibracji WAPRZ1X8REBB WAPRZ1X8BUBB WAPRZ1X8BLBB WAPRZUSB WAKROBL20K04 WAKRORE20K05 WAKROBU20K05 WASONREOGB2 WASONBLOGB2 WAFUTL4 WAZASZ7 WAAKU10 WAPOZSZE2 CAT III 300V IP 40 Wyposażenie standardowe miernika: - akumulator Ni-Cd 9,6V 1,8Ah - zasilacz Z1 do ładowania akumulatorów - przewody specjalne z wtykiem poczwórnym 2,5 kv - przewód 1,2m czarny zakończony wtykami bananowymi - krokodylek żółty - krokodylek czarny - futerał M2 na miernik i jego wyposażenie - sonda ostrzowa czerwona - sonda ostrzowa czarna - certyfikat kalibracji - progrem Sonel Reader WAAKU02 WAZAS3X5Z1 WAPRZMIC2500 WAPRZ1X2BLBB WAKROYE20K02 WAKROBL20K01 WAFUTM2 WASONREOGB1 WASONBLOGB1 Pomiary rezystancji izolacji: - napięcie pomiarowe wybierane 500V, 1000V, 2500V (MIC-2510, MIC-2505) oraz 100V, 250V lub dowolne ustawiane w zakresie V z rozdzielczością co 10V (MIC-2510), - ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu, - samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji, - zapis charakterystki rezystancji i prądu upływu (MIC-2510), - akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych (MIC-2505), - odmierzane czasy pomiaru T 1, T 2 i T 3 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1600s (MIC-2510), lub dla czasów 15s, 60s, 600s (MIC-2505), - automatyczny pomiar kabli wieloprzewodowych za pomocą dodatkowego adaptera AutoISO-2500 (MIC-2510), - wskazania rzeczywistego napięcia pomiarowego podczas pomiaru, - zabezpieczenie przed pomiarem obiektów pod napięciem, - pomiar prądu upływu podczas pomiaru rezystancji izolacji, - pomiar pojemności podczas pomiaru R ISO (MIC-2510), - pomiar metodą trójprzewodową Pomiar ciągłości połączeń ochronnych i wyrównawczych (MIC-2510): - zgodnie z PN-EN prądem >200mA, dwukierunkowy przepływ prądu, - niskonapięciowy pomiar rezystancji z sygnalizacja akustyczną Pozostałe funkcje mierników: MIC-2510 podczas pomiaru rezystancji wykonuje także pomiar temperatury Ciągły pomiar temperatury otoczenia z możliwością zapisania wyniku w pamięci (MIC-2510) Pomiar napięć stałych i przemiennych w zakresie 0600V Pamięć komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC za pomocą adaptera OR-1 lub łączem USB (MIC-2510) Zasilanie z pakietów akumulatorów, wbudowana szybka ładowarka Pomiar rezystancji izolacji Zakres pomiarowy wg IEC dla R ISOmin=U ISOnom/I ISOma2T Ω (I ISOma=1mA) 0,0999,9kΩ 1,0009,999MΩ 10,0099,99MΩ 100,0999,9MΩ 1,0009,999GΩ 10,0099,99GΩ 100,0999,9GΩ 1,0002,000TΩ Napięcie 50V (MIC-2510) 100V (MIC-2510) 250V (MIC-2510) 500V 1000V 2500V 0,1kΩ 0,001MΩ MΩ 0,1MΩ 0,001GΩ GΩ 0,1GΩ 0,001TΩ ±(3% wm + 20 cyfr) Maksymalne wartości mierzonej rezystancji w zależności od napięcia pomiarowego: Pomiar pojemności (MIC-2510) Mierzona rezystancja 50GΩ 100GΩ 250GΩ 500GΩ 1TΩ 1999nF 1,009,99µF 1nF µf Przyrządy spełniają wymagania norm: 2TΩ PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) ±(5% wm + 5 cyfr) Pomiary rezystancji izolacji: - dowolne napięcie pomiarowe wybierane w zakresie V, - ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu, - samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji, - akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - odmierzane czasy pomiaru T 1, T 2 i T 3 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu sekund, - wskazania rzeczywistego napięcia pomiarowego podczas pomiaru, - zabezpieczenie przed pomiarem obiektów pod napięciem Niskonapięciowy pomiar rezystancji: - pomiar rezystancji obwodu (<400Ω) prądem o wartości ok 150 ma, - szybka sygnalizacja akustyczna dla obwodu o rezystancji mniejszej od 50Ω Dodatkowe funkcje miernika: Pomiar napięć stałych i przemiennych w zakresie 0600V Pamięć 999 wyników pomiarów i możliwość przesłania zapamiętanych danych do komputera PC Zasilanie pakietem akumulatorów: - wbudowany układ automatycznego ładowania wewnętrznych akumulatorów zapewniający optymalne ich wykorzystanie i przedłużoną żywotność, - sygnalizacja stopnia naładowania akumulatorów Bezpieczeństwo elektryczne: - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC kategoria pomiarowa CAT III 300V wg PN-EN stopień ochrony obudowy wg PN-EN IP40 - prąd wyjściowy przetwornicyma 1,4mA Pomiar rezystancji izolacji zakres pomiarowy zgodnie z PN-EN : R ISOmin = U ISOnom/I ISOma 1100 GΩ I ISOma = 1mA 0,0099,99kΩ 100,0999,9kΩ 1,0009,999MΩ 10,0099,99MΩ 100,0999,9MΩ 1,0009,999GΩ 10,0099,99GΩ 100,0999,9GΩ GΩ Niskonapięciowy pomiar rezystancji kω 0,1kΩ 0,001MΩ MΩ 0,1MΩ 0,001GΩ GΩ 0,1GΩ 1GΩ ±(3% wm + 20 cyfr) 0,099,99Ω 100,0399,9Ω Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) ±(2% wm + 3 cyfry) ±(4% wm + 3 cyfry) Bezpieczeństwo elektryczne: - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC kategoria pomiarowa CAT IV 600V (III 1000V) wg PN-EN stopień ochrony obudowy wg PN-EN IP54 - zasilanie miernika pakiet akumulatorów SONEL L-1 NiMH 9,6V - wymiaryok mm - masa miernikaok 1,3 kg - wyświetlaczlcd segmentowy - zasilanie miernika pakiet akumulatorów Ni-Cd - czas do samowyłączenia: funkcja pomiarowa R ISO/I Lzaprogramowany najdłuższy czas T 3,T 2,T sekund pozostałe funkcje pomiarowe300 sekund - temperatura pracy C - częstotliwość pomiarówok 1 pomiar/sekundę LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

11 POMIARY REZYSTANCJI IZOLACJI Miernik rezystancji izolacji MIC-30 Indeks: WMPLMIC30 Miernik rezystancji izolacji MIC-10 Indeks: WMPLMIC10 Wyposażenie standardowe miernika: Wyposażenie standardowe miernika: - przewód 1,2m czerwony zak wtykami bananowymi - przewód 1,2m niebieski zak wtykami bananowymi - przewód ekranowany 1,2m czarny - krokodylek niebieski - odbiornik - interfejs do transmisji radiowej OR-1 - sonda ostrzowa z gniazdem bananowym czarna - sonda ostrzowa z gniazdem bananowym czerwona - futerał M6 - szelki do miernika - uchwyt do zawieszenia miernika - certyfikat kalibracji - program Sonel Reader - zestaw baterii WAPRZ1X2REBB WAPRZ1X2BUBB WAPRZ1X2BLBBE WAKROBU20K02 WAADAUSBOR1 WASONBLOGB1 WASONREOGB1 WAFUTM6 WAPOZSZE4 WAPOZUCH1 - przewód 1,2m czarny zak wtykami bananowymi - przewód 1,2m czerwony zak wtykami bananowymi - krokodylek czarny - sonda ostrzowa z gniazdem bananowym czarna - sonda ostrzowa z gniazdem bananowym czerwona - futerał M6 - szelki do miernika - uchwyt do zawieszenia miernika - certyfikat kalibracji - zestaw baterii WAPRZ1X2BLBB WAPRZ1X2REBB WAKROBLK01 WASONBLOGB1 WASONREOGB1 WAFUTM6 WAPOZSZE4 WAPOZUCH1 Pomiary rezystancji izolacji: MIC-30 pozwala wykonać automatyczny pomiar rezystancji dla wszystkich kombinacji lub dowolnej pary przewodów w gnieździe sieciowym - napięcie pomiarowe wybierane: 50, 100, 250, 500, 1000V lub dowolne ustawiane w zakresie V z rozdzielczością co 10V, - automatyczny pomiar w gniazdach za pomocą adaptera UNI-Schuko z możliwością konfiguracji par mierzonych przewodów, - ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu, - samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji, - akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - odmierzane czasy pomiaru T 1, T 2 i T 3 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu sek - wskazania rzeczywistego napięcia pomiarowego podczas pomiaru, - zabezpieczenie przed pomiarem obiektów pod napięciem, - pomiar trójprzewodowy, - pomiar prądu upływu, - pomiar pojemności podczas pomiaru R ISO Pomiar ciągłości połączeń ochronnych i wyrównawczych: - zgodnie z PN-EN prądem 200mA, dwukierunkowy przepływ prądu Pomiar rezystancji izolacji Zakres pomiarowy wg PN-EN dla U n=50v: 50k Ω250,0MΩ U n=100v: 100k Ω500,0MΩ U n=250v: 250k Ω2,000GΩ U n=500v: 500k Ω20,00GΩ U =1000V: 1000k Ω100,00GΩ n 0,0999,9kΩ 1,0009,999MΩ 10,0099,99MΩ 100,0250,0MΩ (dla Un = 50V) 100,0500,0MΩ (dla Un = 100V) 100,0999,9MΩ (dla Un 250V) 1,0002,000GΩ (dla Un=250V) 1,0009,999GΩ (dla Un 500V) 10,0020,00GΩ (dla Un 500V) ** 10,0099,99GΩ (dla Un = 1000V) 100,0GΩ (dla Un = 1000V) 0,1kΩ 0,001MΩ MΩ 0,1MΩ 0,1MΩ 0,1MΩ 0,001GΩ 0,001GΩ GΩ GΩ 0,1GΩ *dla przewodu WS-04 **dla przewodu WS-04 zakres do 10GΩ pomiary dla przewodu WS-04 napięciem do 500V Pomiar pojemności ±(3% wm + 8 cyfr) [±(5% wm + 8 cyfr)]* ±(4% wm + 6 cyfr) [±(6% wm + 6 cyfr)]* 1999nF 1,009,99µF 1nF µf ±(5% wm + 10 cyfr) Pomiary rezystancji izolacji: - napięcie pomiarowe wybierane: 50, 100, 250, 500, 1000V, - ciągłe wskazanie mierzonej rezystancji izolacji, - samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji, - akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - wskazania rzeczywistego napięcia pomiarowego podczas pomiaru, - zabezpieczenie przed pomiarem obiektów pod napięciem, - pomiar trójprzewodowy, - pomiar pojemności podczas pomiaru R ISO Pomiar ciągłości połączeń ochronnych i wyrównawczych: - zgodnie z PN-EN prądem 200mA, dwukierunkowy przepływ prądu Dodatkowe funkcje miernika: Niskonapięciowy pomiar ciągłości obwodu i rezystancji Pomiar napięć stałych i przemiennych w zakresie 0600V Podświetlana klawiatura i wyświetlacz Pomiar rezystancji izolacji Zakres pomiarowy wg PN-EN dla U n=50v: 50k Ω250,0MΩ U n=100v: 100k Ω500,0MΩ U n=250v: 250k Ω2,000GΩ U n=500v: 500k Ω5,00GΩ U =1000V: 1000k Ω10,00GΩ n 0,0999,9kΩ 1,0009,999MΩ 10,0099,99MΩ 100,0250,0MΩ (dla Un = 50V) 100,0500,0MΩ (dla Un = 100V) 100,0999,9MΩ (dla Un 250V) 1,0002,000GΩ (dla Un=250V) 1,0005,000GΩ (dla Un 500V) 5,0010,00GΩ (dla Un = 1000V) Pomiar pojemności 1999nF 1,009,99µF 0,1kΩ 0,001MΩ MΩ 0,1MΩ 0,1MΩ 0,1MΩ 0,001GΩ 0,001GΩ GΩ 1nF µf ±(5% wm + 10 cyfr) Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO Dla napięć pomiarowych poniżej 100V i rezystancji mierzonej mniejszej niż 10MΩ błąd pomiaru pojemności nie specyfikowany ±(3% wm + 8 cyfr) ±(4% wm + 6 cyfr) Dodatkowe funkcje miernika: Niskonapięciowy pomiar ciągłości obwodu i rezystancji Pomiar napięć stałych i przemiennych w zakresie 0600V Pamięć komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC za pomocą adaptera OR-1 Podświetlana klawiatura i wyświetlacz - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika 4 baterie alkaliczne lub akumulatory Ni-MH rozm AA - wyświetlaczlcd segmentowy Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO Dla napięć pomiarowych poniżej 100V i rezystancji mierzonej mniejszej niż 10MΩ błąd pomiaru pojemności nie specyfikowany Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200mA Zakres pomiarowy wg PN-EN : 0,101999Ω Zakres Rozdzielczość Błąd podstawowy 0,0019,99Ω 299,9Ω Ω ±(2% wm + 3 cyfr) ±(4% wm + 3 cyfr) MIC-10 oprócz pomiaru rezystancji izolacji zapewnia wykonanie pomiarów ciągłości połączeń ochronnych i wyrównawczych zgodnie z normą PN-EN rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika 4 baterie alkaliczne lub akumulatory Ni-MH rozm AA - wyświetlaczlcd segmentowy Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200mA Zakres pomiarowy wg PN-EN : 0,101999Ω Zakres Rozdzielczość Błąd podstawowy 0,0019,99Ω 299,9Ω Ω ±(2% wm + 3 cyfr) ±(4% wm + 3 cyfr) Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

12 POMIARY REZYSTANCJI IZOLACJI Miernik rezystancji izolacji MIC-2 Indeks: WMPLMIC2 Zestawienie mierników rezystancji izolacji IP 65 Pomiary rezystancji izolacji: - napięcie pomiarowe wybierane 250 V lub 500 V, - ciągłe wskazanie mierzonej rezystancji izolacji, - samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji, - akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych, - zabezpieczenie przed pomiarem obiektów znajdujących się pod napięciem Niskonapięciowy pomiar rezystancji w zakresie 02000Ω: -pomiar prądem <10mA z rozdzielczością, -szybka sygnalizacja akustyczna dla obwodu o rezystancji mniejszej od 10Ω Dodatkowe funkcje miernika: Pomiar napięć stałych i przemiennych w zakresie 0600V: - samoczynne wykrywanie rodzaju napięcia (stałe/przemienne) Automatyczny dobór zakresów pomiarowych Podświetlany, czytelny wyświetlacz LCD MIC-2 jest najmniejszym miernikiem rezystancji izolacji z dwoma napięciami pomiarowymi Samoczynne wyłączanie się nieużywanego przyrządu (AUTO-OFF) Bezpieczeństwo elektryczne: - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC kategoria pomiarowa CAT IV 600V (III 1000V) wg PN-EN stopień ochrony obudowy wg PN-EN IP65 - zasilanie miernika2 baterie LR03 (rozmiar AAA) lub 2 akumulatory AAA - wymiaryok mm - masa miernikaok 0,3kg - prąd pomiarowy R ISO1,2mA ± 0,2mA - maksymalne napięcie zakłóceń, przy którym wykonywany jest pomiar RISO 20V - ilość pomiarów R ISO z kompletu baterii alkalicznych > czas do samowyłączenia (auto-off)5 minut - kompatybilność elektromagnetycznazgodność z PN-EN i PN-EN Wyposażenie standardowe miernika MIC-2: - krokodylek czarny - sonda ostrzowa czarna z gniazdem bananowym - zestaw baterii, certyfikat kalibracji Pomiar rezystancji izolacji: U ISO=250V Zakres pomiarowy wg IEC : 250kΩ1000MΩ WAKROBL20K01 WASONBLOGB1 1249kΩ kΩ 2,0019,99MΩ 299,9MΩ MΩ 1kΩ 1kΩ MΩ 0,1MΩ 1MΩ U ISO=500V Zakres pomiarowy wg IEC : 500kΩ1999MΩ niedefiniowany ±(3% wm + 8 cyfr) 1499kΩ kΩ 2,0019,99MΩ 299,9MΩ MΩ Pomiar rezystancjii 1kΩ 1kΩ MΩ 0,1MΩ 1MΩ niedefiniowany ±(3% wm + 8 cyfr) 99,9Ω Ω ±(4% wm + 3 cyfr) ciągły sygnał dźwiękowy dla R < 10Ω prąd pomiarowy (przy zwartych zaciskach dla U BAT > 3,0V): < 10mA maksymalne napięcie na rozwartych zaciskach: 424V maksymalne napięcie zakłóceń, przy którym wykonywany jest pomiar: +7V/-1V DC, 5V AC Przyrząd spełnia wymagania norm: Miernik MIC-2 w przypadku wykrycia napięcia na obiekcie podczas pomiarów rezystancji izolacji lub niskonapięciowego pomiaru rezystancji samoczynnie przełącza się w tryb pomiaru napięcia PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) MIC-5000 Napięcie pomiarowe [V] Zakres pomiarowy 250kΩ 5TΩ Ustawianie 3 czasów 1 600s pomiaru Pomiar rezystancji izolacji metodą trójzaciskową Pomiar 2 współczynników absorbcji Pomiar prądu upływu przy pomiarze rezystancji izolacji Samoczynne rozładowanie obiektu po pomiarze Wbudowana szybka ładowarka Zasilanie akumulator Niskonapięciowy pomiar rezystancji Pomiar ciągłości prądem 200mA (rozdz ) Automatyczny pomiar przewodów 3-, 4- i 5- żyłowych za pomocą przystawek AutoISO Automatyczny pomiar kabli 3-, 4- i 5- żyłowych za pomocą przystawek AutoISO Pomiar napięcia 0 600V Pomiar temperatury Zapis charakterystyki rezystancji izolacji i prądu upływu Pomiar automatyczny w gnieździe Pomiar pojemności Pamięć (ilość rekordów) Transmisja danych RS-232 Wymiary [mm] Masa [kg] 2,2 Strona w katalogu 17 MIC-2510 MIC-2505 MIC-2500 MIC-30 MIC-10 MIC-2 MPI kΩ 2TΩ 1 600s akumulator 0 600V USB, OR , ,1000, kΩ 2TΩ 50kΩ 1,1TΩ 15,60,600s akumulator 0 600V , s akumulator V opto-rs , kΩ 100GΩ 1 600s baterie lub akumulatorki AA 0 600V OR , ,100, , kΩ 10GΩ baterie lub akumulatorki AA 0 600V , , kΩ 1999MΩ baterie lub akumulatorki AA 0 600V , ,100, ,1000, kΩ 9,99GΩ 1600s MPI-520 MPI-520 Start MPI-505 MPI-508 Automatyczny pomiar rezystancji izolacji kabli wielożyłowych z wykorzystaniem przystawki AutoISO-2500 akumulator lub baterie 0 500V USB, OR ,2 8 50,100, , kΩ 3GΩ baterie lub akumulator 0 500V USB, OR , ,250, 500, kΩ 3GΩ baterie lub akumulatorki AA 0 440V USB , ,500, kΩ 3GΩ baterie lub akumulator 0 440V USB , temperatura pracy0+40 C - temperatura odniesienia23 ± 2 C - temperatura przechowywania20+70 C LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

13 POMIARY IMPEDANCJI PĘTLI ZWARCIA Silnoprądowy miernik impedancji pętli zwarcia MZC-310S Indeks: WMPLMZC310S Miernik impedancji pętli zwarcia MZC-306 Indeks: WMPLMZC306 Wyposażenie standardowe miernika: CAT IV 300V - przewód 1,2m czarny zakończony wtykami bananowymi - przewód 1,2m żółty zakończony wtykami bananowymi - sonda ostrzowa żółta z gniazdem bananowym - sonda ostrzowa czarna z gniazdem bananowym - sonda silnoprądowa z gniazdem bananowym (2 szt) - przewody dwużyłowe 3m (2 szt) - krokodylek czarny K03 (4szt) - krokodyl Kelvina (2szt) - futerał L1 - przewód do transmisji szeregowej RS szelki do miernika - świadectwo wzorcowania - komplet baterii - program Sonel Reader WAPRZ1X2BLBB WAPRZ1X2YEBB WASONYEOGB1 WASONBLOGB1 WASONSPGB1 WAPRZ003DZBB WAKROBL30K03 WAKROKELK06 WAFUTL1 WAPRZRS232 WAPOZSZE1 LSWPLMZC310 MEASUREMENTS IN SYSTEMS UP TO ma 750V! Miernik wylicza wartość spodziewanego prądu zwarciowego zgodnie z normą PN-HD IP 20 Pomiar impedancji pętli zwarcia: - pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1mΩ) prądem rzędu 150A przy 230V; maksymalnie 280A przy 440V, - pomiary prądem rzędu 23A przy 230V, maksymalnie 42A przy 440V, - pomiary w sieciach o napięciach znamionowych: 220/380V i 230/400V o częstotliwościach 4565Hz, - pomiar w obwodzie zwarciowym: faza-faza, faza-ochronny, faza-neutralny, - rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego, - wybór zmiany długości przewodów pomiarowych (pomiar 23/42A), - metoda czteroprzewodowa, brak konieczności kalibracji przewodów (pomiar 150/280A), - pomiar i wyświetlanie składowych impedancji pętli zwarcia: rezystancji R S i reaktancji XS Dodatkowe funkcje miernika: Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1kΩ) Pomiar napięć przemiennych 0440V Pomiar częstotliwości Pamięć wyników pomiaru z możliwością ich przesłania do komputera PC Przyrząd spełnia wymagania norm: Miernik MZC-310S umożliwia pomiar impedancji pętli zwarcia o bardzo małych wartościach (poniżej ), zgodnie z PN-EN61557 PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika baterie alkaliczne LR14 (rozmiar C) (5 szt) - rezystor ograniczający prąd: dla pomiaru 4p: 1,5Ω, dla pomiaru 2p: 10Ω - ilość pomiarów pętli zwarcia (baterie alkaliczne) min 2000 (4/min) min 4000 (2/min) - współczynnik temperaturowy ±0,1% wartości mierzonej / C Pomiar parametrów pętli zwarcia dużym prądem (4p, I Silnoprądowy pomiar impedancji pętli zwarcia Z S: zakres pomiarowy wg IEC : 7,2mΩ1999mΩ Zakresy wyświetlania Rozdzielczość Błąd podstawowy 0199,9mΩ mΩ 0,1mΩ 1mΩ Wskazania prądu zwarciowego Zakres pomiarowy wg IEC : dla U n = 230V 115,0A32,0kA dla U n = 400V 200A55,7kA =280A) ±(2% wm + 2mΩ) Zakresy wyświetlania Rozdzielczość Błąd podstawowy 115,0199,9A A 2,0019,99kA 299,9kA 200kA * *230 ka dla UL-N 400 ka dla UL-L 0,1A 1A ka 0,1kA 1kA Pomiar napięcia dotykowego U ST i rażeniowego UT Miernik MZC-310S to jedyny na rynku miernik umożliwiający również pomiar napięcia dotykowego lub napięcia rażenia, co można wykorzystać przy ocenie bezpieczeństwa badanej instalacji ma Obliczany na podstawie błędu dla pętli zwarcia 0100V 1V ±(10% wm + 2 cyfry) Pomiar impedancji pętli zwarcia Z S prądem standardowym (2p, I zakres pomiarowy dla przewodów 1,2m wg IEC 61557: 0,13Ω 199, 9Ω Zakresy wyświetlania Rozdzielczość Błąd podstawowy 0,0019,99 Ω 0, 0 ±(2% wm + 3 cyfry) 299,9Ω ma =42A) ±(3% wm + 3 cyfry) Pomiar impedancji pętli zwarcia: - pomiar impedancji pętli zwarcia z rozdzielczością Ω, - pomiar impedancji małym prądem w obwodach zabezpieczonych RCD 30mA z rozdzielczością Ω ( V), - praca w sieciach o napięciach 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V, 290/500V oraz 400/690 (zakres pracy V), częstotliwość pracy 4565Hz, - wyliczanie prądu zwarciowego, - automatyczne rozróżnianie napięcia fazowego lub międzyfazowego, - możliwość zastosowania przewodów pomiarowych 1,2; 5; 10; 20m lub adaptera zakończonego wtyczką sieciową, - pomiar przy zamienionych przewodach L i N, - pomiar składowej rezystancyjnej i reaktancyjnej Dodatkowe funkcje miernika: Pomiar napięcia do 750V AC z rozdzielczością 0,1V do 250V Pamięć rekordów, transmisja danych przez USB Zasilanie akumulatorowe lub bateryjne, wbudowana szybka ładowarka Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Miernik MZC-306 wykonuje pomiary impedancji pętli zwarcia w sieciach przemysłowych o dowolnym napięciu do 750V Bezpieczeństwo elektryczne: - rodzaj izolacji podwójna, zgodnie z PN-EN przewody pomiarowe PN-EN zasilanie miernika pakiet akumulatorów lub (opcja) baterie alkaliczne - wydajność akumulatorów lub baterii alkalicznych min3000 pomiarów - wyświetlacz podświetlany LED Wyposażenie standardowe miernika: - przewód 1,2m żółty zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowym - przewód 1,2m czerwony zakończony wtykami bananowym - krokodylek niebieski - krokodylek czerwony - sonda ostrzowa niebieska z gniazdem bananowym - sonda ostrzowa czerwona z gniazdem bananowym - sonda ostrzowa żółta z gniazdem bananowym - futerał L-4 na miernik i jego wyposażenie - przewód do transmisji danych USB - szelki do noszenia miernika - akumulator Ni-MH 4,8V 4,2Ah - zasilacz Z7 - certyfikat kalibracji, program Sonel Reader Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, ZL-L Zakres pomiarowy wg IEC dla przewodów 1,2m: 0,131999Ω Napięcie nominalne: V (dla Z L-PE i Z L-N) oraz V (dla Z L-L) Pomiar impedancji pętli zwarcia Z L-PE w trybie RCD Zakres pomiarowy wg IEC dla przewodów 1,2m: 0,431999Ω WAPRZ1X2YEBB WAPRZ1X2BUBB WAPRZ1X2REBB WAKROBU20K02 WAKRORE20K02 WASONBUOGB1 WASONREOGB1 WASONYEOGB1 WAFUTL4 WAPRZUSB WAPOZSZEKPL WAAKU07 WAZASZ7 0,0019,99Ω 299,9Ω Ω 0,0019,99Ω 299,9Ω Ω ±(5% wm + 3 cyfry) ±(4% wm + 3 cyfry) ±(4% wm + 3 cyfry) ±(6% wm + 10 cyfr) ±(6% wm + 5 cyfr) - temperatura pracy0+40 C - temperatura pracy 0+45 C - wilgotność 20-80% 24 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 25

14 POMIARY IMPEDANCJI PĘTLI ZWARCIA Wyposażenie standardowe miernika: Miernik impedancji pętli zwarcia MZC-304 Indeks: WMPLMZC304 Zestawienie mierników impedancji pętli zwarcia CAT IV 300V IP 67 Pomiar parametrów pętli zwarcia: - pomiar impendancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380V, 230V/400V, 240/415V o częstotliwościach 4565Hz, - pomiar impedancji pętli zwarcia prądem 15mA bez wyzwalania wyłączników różnicowoprądowych, - wykrywanie zamiany przewodów L i N w gniazdku i ich automatyczna zamiana w mierniku, - zakres roboczy napięć: V (dla Z L-PE i Z L-N) oraz V (dla Z L-L), - zakres roboczy częstotliwości: 45 65Hz, - maksymalny prąd pomiarowy: 7,6A dla 230V (310ms), 13,3A dla 400V (310 ms), - wyliczanie prądu zwarciowego dla napięć nominalnych, - wskazania rezystancji R S i reaktancji X S pętli zwarcia Niskonapięciowy pomiar rezystancji, połączeń ochronnych i wyrównawczych: - pomiar ciągłości połączeń ochronnych prądem ±200mA - zgodnie z PN-EN61557, - autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów, - pomiar rezystancji małym prądem z sygnalizacją dźwiękowa Dodatkowe funkcje miernika: Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej Pomiar napięcia i częstotliwości sieci Zasilanie z baterii LR6, możliwość zastosowania akumulatorów NiMH - adapter - WS-05 z kątowym wtykiem UNI-Schuko - przewód 1,2m żółty zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowym - przewód 1,2m czerwony zakończony wtykami bananowym - krokodylek żółty - sonda ostrzowa niebieska z gniazdem bananowym - sonda ostrzowa czerwona z gniazdem bananowym - futerał M-6 na miernik i jego wyposażenie - odbiornik - interfejs USB do transmisji radiowej OR-1 - szelki do noszenia miernika - uchwyt do zawieszania miernika - komplet baterii, certyfikat kalibracji, program Sonel Reader Pomiar impedancji pętli zwarcia Z pętli zwarcia,z,z, rezystancji i reaktancji L-PE L-N L-L Z akres pomiarowy dla przewodów 1,2m wg IEC : 0,13 Ω 1999Ω 0,0019,99Ω 299,9Ω Ω ±(5% wm + 3 cyfry) Pomiar impedancji pętli zwarcia Z L-PE RCD (bez wyzwalania wyłącznika RCD) Z akres pomiarowy dla przewodów 1,2m wg IEC : 0,5 1999Ω 0,0019,99Ω 299,9Ω Ω nie powoduje zadziałania wyłączników RCD o I n 30mA, WAADAWS05 WAPRZ1X2YEBB WAPRZ1X2BUBB WAPRZ1X2REBB WAKROYE20K02 WASONBUOGB1 WASONREOGB1 WAFUTM6 WAADAUSBOR1 WAPOZSZE4 WAPOZUCH1 MZC-304 mierzy impedancję pętli zwarcia z rozdzielczością również w obwodach zabezpieczonych wyłącznikami RCD bez ich wyzwalania ±(6% wm + 10 cyfr) ±(6% wm + 5 cyfr) MZC-304 mierzy zawsze pełną impedancję pętli zwarcia, oraz jej składowe rezystancję i reaktancję bez względu na wartość przesunięcia fazowego Napięcie znamionowe [V] Zakres napięć roboczych Zakres wyświetlania [Ω] Największa rozdzielczość [Ω] Maks rozdzielczość przy pomiarze prądem 15mA [Ω] Maks prąd pomiarowy [A] Zakres pomiarowy wg IEC61557 [Ω] Wyświetlanie rezystancji i reaktancji pętli zwarcia Obliczanie spodziewanego prądu zwarciowego Pamięć (rekordów) Metoda 4-przewodowa Pomiar spodziewanego napięcia dotykowego i rażeniowego Wybór długości przewodów pomiarowych Pomiar w gnieździe za pomocą adaptera - wtyczki Wyzwalanie pomiarów przez adapter Pomiar napięcia przemiennego Wymiary [mm] Masa [kg] Strona w katalogu MZC-310S MZC-306 MZC / / / / / / / / / / / / / , , /280 12,236,7 7,6/13,3 0, ,9 0, , Opcja Opcja Opcja ,2 2, MPI-520/520 Start MPI / / / / / / /44 0, ,2 8,10 MPI-508 MPI-505 MPI / / / / / / / / / / / / / /44 23/44 7,6/13,3 0, , , Opcja ,2 2, Pamięć wyników, bezprzewodowa transmisja danych do komputera za pomocą adaptera OR-1 Podświetlana klawiatura i wyświetlacz MZC-305 MZC-304 wylicza wartość spodziewanego prądu zwarciowego zgodnie z z normą PN-HD : Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Bezpieczeństwo elektryczne: - rodzaj izolacjipodwójna, zgodnie z PN-EN przewody pomiarowepn-en kategoria pomiarowaiii 600V (CAT IV 300V) wg PN-EN stopień ochrony obudowy wg PN-EN 60529IP67 - zasilanie miernikapakiet akumulatorów lub baterii alkalicznych (rozmiar AA, 4 szt) - wydajność akumulatorów min5000 pomiarów - temperatura pracy 0+50 C - wilgotność20-80% 26 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 27

15 POMIARY REZYSTANCJI PĘTLI ZWARCIA POMIARY UZIEMIEŃ Miernik rezystancji pętli zwarcia MZC-200 Indeksy: WMPLMZC200 (MZC-200) Miernik rezystancji i impedancji uziemienia MRU-200 Indeks: WMPLMRU200 Wyposażenie standardowe miernika: Wyposażenie standardowe mierników: - przewód 1,2m czarny zakończony wtykami bananowymi - przewód 1,2m żółty zakończony wtykami bananowymi - sonda ostrzowa żółta z gniazdem bananowym - sonda ostrzowa czarna z gniazdem bananowym - krokodylek czarny - futerał M1 na miernik i jego wyposażenie - zestaw baterii, certyfikat kalibracji CAT III 300V IP 40 WAPRZ1X2BLBB WAPRZ1X2YEBB WASONYEOGB1 WASONBLOGB1 WAKROBL20K01 WAFUTM1 Pomiary rezystancji uziemień: IP 54 CAT IV 300V To jedyny miernik umożliwiający pomiar impedancji uziemień odgromowych zgodnie z normą PN-EN przewód 1,2 m czerwony zakończony wtykami bananowymi - przewód 2,2 m czarny zakończony wtykami bananowymi - przewód 25m czerwony na szpuli zakończony wtykami bananowymi - przewód 25m niebieski na szpuli zakończony wtykami bananowymi - przewód 50m żółty ekranowany na szpuli zak wtykami bananowymi - przewód do transmisji danych USB - przewód do ładowania z gniazda zapalniczki samochodowej (12V) - sonda do wbijania w grunt (30cm) - 4szt - futerał L2 - akumulator Ni-MH 4,8V 4,2Ah - krokodylek czarny - krokodylek czerwony - zacisk imadełkowy - zasilacz do ładowania akumulatorów Z7 - przewód sieciowy do zasilacza - szelki do miernika - certyfikat kalibracji, program Sonel Reader WAPRZ1X2REBB WAPRZ2X2BLBB WAPRZ025REBBSZ WAPRZ025BUBBSZ WAPRZ050YEBBSZE WAPRZUSB WAPRZLAD12SAM WASONG30 WAFUTL2 WAAKU07 WAKROBL20K01 WAKRORE20K02 WAZACIMA1 WAZASZ7 WAPRZLAD230 WAPOZSZEKPL Pomiary rezystancji pętli zwarcia: - pomiary w obwodzie faza-faza i faza-pe(n), - automatyczne wyliczanie prądu zwarciowego, automatyczny wybór napięcia fazowego lub międzyfazowego do wyliczenia prądu zwarciowego, - możliwość wyboru przewodów pomiarowych długości 1,2m; 5m; 10m; 20m, - zmiana długości przewodów pomiarowych bez konieczności ponownej kalibracji przyrządu, - praca w sieci 220/380V lub 230/400V Dodatkowe funkcje mierników: Sprawdzanie ciągłości mierzonego obwodu przed pomiarem Pomiar napięć przemiennych Automatyczny wybór zakresu pomiarowego Pamięć ostatniego wyniku pomiaru Samoczynne wyłączanie nieużywanego przyrządu (AUTO-OFF) Pomiar rezystancji pętli zwarcia zakres pomiarowy wg IEC dla napięć V, kąta fazowego 018 i przewodów dł 1,2m: 0,24200Ω 0,009,99Ω 10,099,9Ω Ω Wskazanie prądu zwarcia ±(2,5% wm + 5 cyfr) ±(2,5% wm + 3 cyfry) ±(3% wm + 3 cyfry) Zakresy wyświetlania Rozdzielczość Błąd podstawowy 1,159,99A 10,099,9A A 1,009,99kA 10,0 40kA A 0,1A 1A ka 0,1kA Obliczany na podstawie błędu dla pętli zwarcia - z wykorzystaniem elektrod pomocniczych (3p, 4p), - z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych - 3p + cęgi), - z wykorzystaniem podwójnych cęgów (do pomiaru uziemień, gdy nie jest możliwe zastosowanie elektrod pomocniczych), - rezystancji elektrod pomocniczych R S i R H, - napięcia i częstotliwości sygnału zakłócającego, - w obecności napięć zakłócających w sieciach z częstotliwością 16 2/3 Hz, 50Hz i 60 Hz oraz 400Hz (z automatycznym wyborem właściwej częstotliwości sygnału pomiarowego lub wyborem manualnym), - wybór maksymalnego napięcia pomiarowego (25V i 50V), - kalibracja zastosowanych cęgów Pomiar impedancji uziemień: - metodą udarową (bez konieczności rozłączania mierzonych uziomów), - trzy rodzaje impulsu pomiarowego (4/10µs, 8/20µs, 10/350µs) Pomiary rezystywności gruntu (metodą Wennera): - wprowadzanie odległości między elektrodami w metrach (m) lub stopach (ft) Pomiary ciągłości połączeń wyrównawczych i ochronnych: - z funkcją autozerowania - prądem 200mA - zgodnie z PN-EN Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa) zakres pomiarowy wg PN-EN : 0,100Ω19,99kΩ 0,0003,999Ω 4,0039,99Ω 40,0399,9Ω Ω 4,00kΩ19,99kΩ Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów (3p + cęgi) zakres pomiarowy wg PN-EN : 0,120Ω1999Ω Zakres wyświetlania 0,0003,999Ω 4,0039,99Ω 40,0399,9Ω Ω 0,00 Pomiar uziemień wielokrotnych z wykorzystaniem cęgów podwójnych kω Rozdzielczość 0,00 ±(2% wm + 4 cyfry) ±(2% wm + 2 cyfry) ±(5% wm + 2 cyfry) Błąd podstawowy ±(8% wm + 4 cyfry) ±(8% wm +3 cyfry) 0,0019,99Ω 249,9Ω ±(10% wm + 3 cyfry) ±(20% wm + 3 cyfry) Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika bateria alkaliczna 6LR61 (9V) - wydajność baterii 2000 pomiarów - czas do samowyłączenia120 sekund - wyświetlacz ciekłokrystaliczny, 3 cyfry - wymiary mm - masa miernika ok 250 g Dodatkowe funkcje miernika: Pamięć pomiarów (10 banków po 99 komórek) Zegar czasu rzeczywistego (RTC) Transmisja danych do komputera (USB lub radiowa - OR-1) Wskazywanie stanu akumulatorów, wbudowana szybka ładowarka MRU-200 to unikalny miernik na rynku wykorzystujący wszystkie znane metody pomiarowe i wykonujący pomiary z rozdzielczością 0,001 Ω Pomiar impedancji uziemienia (Z E) metodą udarową (4p ) 0,099,9Ω Ω Przyrząd spełnia wymagania norm: PN-EN (ochrona odgromowa) PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) ±(2,5% wm + 3 cyfry) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC ilość pomiarów wykonywana z kompletu akumulatorów > temperatura pracy 0+40 C - temperatura odniesienia +23 ± 2 C - temperatura pracy C - temperatura przechowywania C - wilgotność 2085% 28 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 29

16 POMIARY UZIEMIEŃ Miernik rezystancji uziemienia MRU-120 Indeks: WMPLMRU120 Miernik rezystancji uziemienia MRU-105 Indeks: WMPLMRU105 IP 54 CAT IV 300V Wyposażenie standardowe miernika: - przewód 1,2 m czerwony zakończony wtykami bananowymi - przewód 2,2 m czarny zakończony wtykami bananowymi - przewód 25m czerwony na szpuli zakończony wtykami bananowymi - przewód 25m niebieski na szpuli zakończony wtykami bananowymi - przewód 50m żółty na szpuli zakończony wtykami bananowymi - przewód do transmisji danych USB - sonda ostrzowa czerwona z gniazdem bananaowym - sonda do wbijania w grunt (30cm) - 4szt - futerał L2 - akumulator Ni-MH 4,8V 3Ah - krokodylek czarny - zasilacz do ładowania akumulatorów Z7 - przewód sieciowy do zasilacza - szelki do miernika - certyfikat kalibracji, program Sonel Reader WAPRZ1X2REBB WAPRZ2X2BLBB WAPRZ025REBBSZ WAPRZ025BUBBSZ WAPRZ050YEBBSZ WAPRZUSB WASONYREOG1 WASONG30 WAFUTL2 WAKROBL20K01 WAZASZ7 WAPRZLAD230 WAPOZSZEKPL CAT III 300V IP 54 Wyposażenie standardowe miernika: - przewód 50 m żółty na szpuli - przewód 25 m czerwony na szpuli - sonda ostrzowa żółta z gniazdem bananowym - przewód 1,2 m żółty zakończony wtykami bananowym - przewód 2,2 m czarny zakończony wtykami bananowymi - sonda do wbijania w grunt (30 cm) 2 szt - krokodylek czarny - futerał L2 na miernik i jego wyposażenie - przewód do transmisji danych USB - szelki do miernika - zestaw baterii, certyfikat kalibracji Pomiar rezystancji uziemienia (3p, 4p) zakres pomiarowy wg IEC : 0,13Ω20,0kΩ WAPRZ050YEBBSZ WAPRZ025REBBSZ WASONYEOGB1 WAPRZ1X2YEBB WAPRZ2X2BLBB WASONG30 WAKROBL20K01 WAFUTL2 WAPRZUSB WAPOZSZE1 Pomiary rezystancji uziemień: - z wykorzystaniem elektrod pomocniczych (3p, 4p), - z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych), - z wykorzystaniem podwójnych cęgów (do pomiaru uziemień, gdy nie jest możliwe zastosowanie elektrod pomocniczych), - częstotliwość prądu pomiarowego: 125Hz (dla sieci 50Hz) lub 150Hz (dla sieci 60Hz), - pomiar rezystancji elektrod pomocniczych R S i R H, - pomiar napięcia zakłócającego, - pomiar częstotliwości sygnału zakłócającego, - pomiar w obecności napięć zakłócających w sieciach z częstotliwością 50Hz i 60Hz, - wybór maksymalnego napięcia pomiarowego (25V lub 50V), Pomiary rezystywności gruntu (metodą Wennera): - wprowadzanie odległości między elektrodami w metrach (m) lub stopach (ft) Pomiary ciągłości połączeń wyrównawczych i ochronnych: - z funkcją autozerowania - prądem 200mA - zgodnie z PN-EN Dodatkowe funkcje miernika: Pamięć pomiarów (10 banków po 99 komórek) Zegar czasu rzeczywistego (RTC) Transmisja danych do komputera (USB lub radiowa - OR-1) Wskazywanie stanu akumulatorów, wbudowana szybka ładowarka Przyrząd spełnia wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC ilość pomiarów wykonywana z kompletu akumulatorów >800 - temperatura pracy C - temperatura przechowywania C - wilgotność 2080% Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa) zakres pomiarowy wg IEC : 0,30Ω19,9kΩ 0,0019,99Ω 299,9Ω Ω 2,0k9,99kΩ 10,0k19,9kΩ kω 0,1kΩ ±(2% wm + 2 cyfry) ±(5% wm + 4 cyfry) MRU-120 pozwala wykonywać pomiary uziemień również bez użycia dodatkowych sond metodą dwucęgową Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów (3p + cęgi) zakres pomiarowy wg IEC : 0,44Ω1999Ω 0,0019,99Ω 299,9Ω Ω ±(8% wm +3 cyfry) MRU-120 pozwala wykonywać pomiary uziemień wielokrotnych bez rozpinania złącz kontrolnych Pomiar uziemień wielokrotnych z wykorzystaniem cęgów podwójnych 0,0019,99Ω 249,9Ω ±(10% wm + 3 cyfry) ±(20% wm + 3 cyfry) Pomiary rezystancji uziemień: - z wykorzystaniem elektrod pomocniczych metodą trójprzewodową (3p), - z wykorzystaniem elektrod pomocniczych metodą czteroprzewodową (4p), - wielokrotnych metodą trzybiegunową bez rozłączania mierzonych uziomów (z zastosowaniem cęgów pomiarowych), - nadzorowanie warunków pomiaru (np obecności napięć zakłócających, wpływu rezystancji elektrod pomiarowych R H i R S oraz stanu baterii), - wysoka odporność na napięcia zakłócające Pomiar rezystywności gruntu metodą Wennera: - możliwością wyboru odległości pomiędzy elektrodami pomiarowymi - pomiar na różnych głębokościach, Dodatkowe funkcje miernika: Pomiar rezystancji metodą dwu- lub czteroprzewodową Pamięć 300 wyników pomiarów z możliwością przesłania do komputera (łącze USB) Przyrząd spełnia wymagania norm: - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie baterie alkaliczne LR14 (rozm C) lub pakiet akumulatorów Ni-MH (opcja) - zasilanie ładowarki V, 5060Hz - wyświetlacz ciekłokrystaliczny Miernik MRU-105 wykonuje pomiary prądem o częstotliwości 128Hz, dzięki temu jest bardzo odporny na zakłócenia pochodzące od sieci 50Hz PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - temperatura pracy 0+40 C - maksymalne napięcie zakłóceń AC+DC podczas pomiaru 24V (68V p-p) - prąd pomiarowy dla wartości rezystancji 100Ω nie mniejszy niż 225mA - maksymalne napięcie pomiarowe 40V - częstotliwość prądu pomiarowego 128Hz 0,009,99Ω 10,099,9Ω Ω 1,009,99kΩ 10,020,0kΩ kω 0,1kΩ Pomiar rezystancji uziemienia przy pomocy cęgów zakres pomiarowy wg IEC : 0,16 Ω20,0kΩ Pomiar rezystywności gruntu ±(3% wm + 3 cyfry) ±(2% wm + 2 cyfry) 0,009,99Ω 10,099,9Ω Ω 1,009,99kΩ 10,020,0kΩ kω 0,1kΩ ±(8% wm + 3 cyfry) ±(8% wm + 2 cyfry) 0,009,99Ωm 10,099,9Ωm Ωm 1,009,99kΩm 10,099,9kΩm kΩm Miernik MRU-105 pozwala mierzyć metodą techniczną rezystancję uziemień wielokrotnych, za pomocą dodatkowych cęgów, bez konieczności rozpinania złącz kontrolnych m m m kω 0,1kΩ 1kΩm ±(8% wm + 3 cyfry) Zależna od dokładności pomiaru R e 4p ale nie mniejsza niż 1cyfra LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

17 POMIARY UZIEMIEŃ MRU-20 Indeks: WMPLMRU20 Mierniki rezystancji uziemienia MRU-21 Indeks: WMPLMRU21 Zestawienie przyrządów do pomiarów uziemień CAT IV 300V CAT IV 300V MRU-200 MRU-120 MRU-105 MRU-21 MRU-20 MPI-525/ 520/520S Pomiar rezystancji uziemień: - z wykorzystaniem elektrod pomocniczych metodą 3p, pomiary przy rezystancji sond pomocniczych do ma 50k Ω, - pomiar rezystancji elektrod pomocniczych R S i R H, - pomiar napięcia zakłócającego, - pomiar w obecności napięć zakłócających sieci, - wybór maksymalnego napięcia pomiarowego (25V i 50V) Pomiar rezystancji 2p: - autozerowanie przewodów pomiarowych Dodatkowe funkcje mierników: Pamięć pomiarów, transmisja danych do komputera łączem USB (MRU-21) Wskazywanie stanu naładowania baterii lub akumulatorów Zasilanie z baterii lub akumulatorów Samowyłączanie po 5 minutach IP 54 MRU-21 i MRU-20 to najprostsze mierniki uziemień wykonujące pomiary zgodnie z normą PN-EN Ciągłości połączeń wyrównawczych i ochronnych: - spełniający wymogi PN-EN z funkcją autozerowania - prądem 200mA Wyposażenie standardowe mierników: - przewód 1,2m niebieski zakończony wtykami bananowymi - przewód 2,2m czarny zakończony wtykami bananowymi - przewód 30m czerwony na szpuli zakończony wtykami bananowymi - przewód 15m niebieski na szpuli zakończony wtykami bananowymi - krokodylek niebieski - przewód do transmisji danych USB - sonda do wbijania w grunt (30cm) - 2szt - futerał L4 - krokodylek czarny - szelki do miernika (MRU-21) - szelki do miernika (MRU-20) - pojemnik na baterie LR14 (rozmiar C) (MRU-21) - zestaw baterii - certyfikat kalibracji - program Sonel Reader (MRU-21) Pomiar rezystancji uziemienia (3p) zakres pomiarowy wg IEC : 0,50Ω1,99kΩ dla U n=50v; 0,68Ω1,99kΩ dla U n=25v; 0,009,99Ω 10,099,9Ω Ω 1,00k1,99kΩ kω ±(2% wm + 3 cyfry) prąd pomiarowy: przy zwarciu >20mA częstotliwość prądu pomiarowego: 125Hz Pomiar ciągłości połączeń ochronnych i wyrównawczych zakres pomiarowy wg IEC : 0,13Ω199Ω 0,009,99Ω 10,099,9Ω Ω IP 54 WAPRZ1X2BUBB WAPRZ2X2BLBB WAPRZ030REBBSZ WAPRZ015BUBBSZ WAKROBU20K02 WAPRZUSB WASONG30 WAFUTL4 WAKROBL20K01 WAPOZSZEKPL WAPOZSZE2 WAPOJ1 ±(2% wm +3 cyfry) Pomiar rezystancji uziemienia metodą trójprzewodową Pomiar rezystancji uziemienia metodą czteroprzewodową Maksymalna rozdzielczość [Ω] Pomiar uziemień wielokrotnych metodą techniczną przy użyciu dodatkowych cęgów Pomiar uziemienia metodą udarową Pomiar uziemienia metodą dwucęgową Pomiar prądu za pomocą cęgów Pomiar prądu za pomocą cęgów elastycznych (cewka Rogowskiego) Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z normą PN-EN Pomiar rezystywności gruntu Wewnętrzne źródło prądu Pomiar rezystancji Szybka ładowarka, akumulator Pamięć (rekordów) Pomiar napięć zakłócających Pomiar rezystancji sond pomocniczych Wymiary [mm] Masa [kg] Strona w katalogu 0, , , ,3 32 MPI-520/520S NIE// /Opcja/Opcja ,2 8, 10 MRU-20 posiada zwiększoną odporność na niekorzystne warunki środowiskowe - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC wyświetlacz LCD segmentowy z podświetlaniem - ilość pomiarów wykonywana z kompletu baterii alkaicznych 1000 (5Ω, 2pomiary/min) - wymiary mm - masa z bateriami1,4kg - wyrób spełnia wymagania EMC wg normy PN-EN :2006 i PN-EN : zasilanie miernika 4 baterie 1,5V lub akumulatory typu C (MRU-21) 8 baterie lub akumulatory AA (MRU-20) Przyrządy spełniają wymagania norm: PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - temperatura pracy C - temperatura przechowywania C - wilgotność 2080% LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

18 POMIARY WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH Miernik wyłączników różnicowoprądowych Wyposażenie standardowe miernika: MRP-201 Indeks: WMPLMRP201 1 AKCESORIA Zestawienie akcesoriów standardowych i dodatkowych do przyrządów do pomiarów ochronnych adapter WS-05 z wtykiem kątowym UNI-SCHUKO - przewód 1,2m zółty zakończony wtykami bananowymi - przewód 1,2m czerwony zakończony wtykami bananowymi - przewód 1,2m niebieski zakończony wtykami bananowymi - krokodylek żółty - sonda ostrzowa czerwona z gniazdem bananowym - sonda ostrzowa niebieska z gniazdem bananowym - futerał M6 na miernik i akcesoria - pasek do noszenia miernika - moduł radiowy OR-1 do transmisji danych - uchwyt do zawieszenia miernika - program Sonel Reader, certyfikat kalibracji, zestaw baterii WAADAWS05 WAPRZ1X2YEBB WAPRZ1X2REBB WAPRZ1X2BUBB WAKROYE20K02 WASONREOGB1 WASONBUOGB1 WAFUTM6 WAPOZSZE4 WAADAUSBOR1 WAPOZUCH Pomiar zabezpieczeń różnicowoprądowych wszystkich typów: AC, A, B: - pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych I Δn =10, 30, 100, 300, 500 ma, - pomiar prądu wyzwalania IA i pomiar czasu zadziałania wyłącznika t A przy prądach 0,5I Δn, 1I Δn, 2I Δn, 5I Δn, - jednoczesny pomiar prądu wyzwalania I A i czasu zadziałania t AI, - pomiar RE i UB bez wyzwalania RCD, - funkcja AUTO pomiaru RCD (automatyczny pomiar kolejnych wybranych parametrów bez konieczności wyzwalania), - automatyczny pomiar dla wszystkich kształtów prądu dla wyłączników typu A i B Dodatkowe funkcje miernika: MRP-201 mierzy wszystkie rodzaje wyłączników RCD (zwykłe, selektywne, krótkozwłoczne - typu AC, A, B) Pomiar napięcia przemiennego i częstotliwości Sprawdzenie poprawności wykonania połączeń przewodu ochronnego Pamięć wyników pomiarów ( komórek, wpisów) Komunikacja z komputerem za pomocą interfejsu radiowego OR-1 Podświetlana klawiatura Przyrząd spełnia wymagania norm: MRP-201 jako jedyny posiada 2 rodzaje trybu automatycznego pomiaru, szczególnie przydatne podczas pomiarów wyłączników typu A oraz B PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Test wyłączania RCD i pomiar czasu zadziałania t A Zakres pomiarowy wg IEC : 0msdo górnej granicy wyświetlanej wartości Typ wyłącznika Krotność Zakres pomiarowy Rozdzielczość Błąd podstawowy Ogólnego typu 0,5*I 0300ms 1* I lub krótkozwłoczny 2* I 0150ms 5*I 040ms 1ms ±(2% wm + 2 cyfry) 0,5*I 1* I 0500ms Selektywny 2* I 0200ms 5*I 0150ms dokładność zadawania prądu różnicowego: dla 1* I, 2* I i 5* I: 08%; dla 0,5* I : -80%, zakres roboczy napięć: V, zakres roboczy częstotliwości: 45Hz65Hz Pomiar prądu zadziałania RCD I A dla prądu różnicowego sinusoidalnego Zakres pomiarowy wg IEC : (0,31,0)I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podst 10mA 30mA 100mA 300mA 500mA 3,310,0mA 9,030,0mA 33100mA 90300mA mA 0,1mA 1mA możliwe rozpoczęcie pomiaru od dodatniej lub ujemnej połówki wymuszanego prądu upływu, czas przepływu prądu pomiarowego przy f=50,0hz ma 7510ms Pomiar prądu zadziałania RCD I A dla prądu różnicowego jednokierunkowego pulsującego oraz jednokierunkowego pulsującego z podkładem 6mA prądu stałego Zakres pomiarowy wg IEC : (0,151,4)I dla I >30mA oraz (0,152)I dla I =10mA możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu czas przepływu prądu pomiarowego przy f=50,0hz ma 14710ms Pomiar prądu zadziałania RCD I A dla prądu różnicowego stałego Zakres pomiarowy wg IEC : (0,22)I 0,3 I 1,0 I ± 5% I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podst 10mA 30mA 100mA 300mA 1,520,0mA 4,542,0mA 15140mA 45420mA 0,1mA 1mA 0,15 I 2,0 I 0,15 I 1,4 I ± 10% I ± 10% I Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podst 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA ADAPTERY AKUMULATORY ZASILANIE 62 Akcesoria 15 Adapter AGT-16C (adapter gniazd trójfazowych) Adapter AGT-16P (adapter gniazd trójfazowych) Adapter AGT-16T (adapter gniazd przemysłowych) Adapter AGT-32C (adapter gniazd trójfazowych) Adapter AGT-32P (adapter gniazd trójfazowych) Adapter AGT-32T (adapter gniazd przemysłowych) Adapter AGT-63P (adapter gniazd trójfazowych) Adapter AUTO ISO-1000A (zawiera krokodylki) Adapter AUTO ISO-1000C (zawiera krokodylki) Adapter AUTO ISO-2500 (zawiera krokodylki) Adapter TWR-1J (adapter do testowania wył RCD) Adapter WS-01 wyzwalający pomiar z wtykiem UNI-Schuko Adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko Adapter WS-04 z kątowym wtykiem UNI-Schuko 20 Rys Indeks katalogowy WAADAAGT16C WAADAAGT16P WAADAAGT16T WAADAAGT32C WAADAAGT32P WAADAAGT32T WAADAAGT63P WAADAAISO10A WAADAAISO10C WAADAAISO25 WAADATWR1J WAADAWS01 WAADAWS03 WAADAWS04 WAADAWS05 MPI-525 MPI mA 2,020,0mA 0,1mA 30mA 660mA 0,2 I 2,0 I ± 10% I Adapter WS-05 z kątowym wtykiem UNI-Schuko 100mA 20200mA 1mA Adapter AC-16 ułatwiający pomiary prądu WAADAWS05 300mA 60600mA Akumulator Ni-Cd 9,6V 1,8Ah WAAKU02 możliwy pomiar dla dodatniego lub ujemnego prądu upływu, Akumulator NiMH 4,8V 4,2Ah 15 WAAKU07 czas przepływu prądu pomiarowego przy f=50,0hz ma 4500ms Akumulator NiMH 7,2V 3Ah 16 WAAKU05 Akumulator NiMH 9,6V 17 WAAKU10 - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC Komplet do ładowania (zasilacz + przewód + akumulator) * WAKPLLADMPI511 - zasilanie miernika baterie alkaliczne (rozmiar AA, 4 szt) lub pakiet akumulatorów (opcja) Komplet do ładowania (zasilacz + przewód+ akumulator) ** WAKPLLADMPI520 - masa1kg - wymiary mm Pojemnik na baterie 15 WAPOJ1 Przewód do ładowania akumulatorów z gniazda samoch 12V 18 WAPRZLAD12SAM Przewód do ładowania akumulatorów (230V) 19 WAPRZLAD230 Zasilacz do ładowania akumulatorów Z1 wtyk Φ3,5mm WAZAS3X5Z1 - temperatura pracy C 20 - temperatura przechowywania C Zasilacz do ładowania akumulatorów Z3 wtyk uniwersalny 21 WAZASJZ3 - wilgotność 2080% Zasilacz do ładowania akumulatorów Z7 22 WAZASZ7 akcesoria na wyposażeniu mierników akcesoria dodatkowe *) rysunek **) rysunek MPI-520S MPI-508 MPI-505 MPI-502 MIC-5000 MIC-2510 MIC-2505 MIC-2500 MIC-30 MIC-10 MIC-2 MRP-201 MRU-20 MRU-21 MRU-105 MRU-120 MRU-200 MZC-200 MZC-304 MZC-306 MZC-310S

19 AKCESORIA Cęgi C-3 (Ø 52mm) Cęgi F-1 (Ø 360mm) Cęgi N-1 (Ø 52mm, zawierają przewód dwużyłowy) Krokodylek czarny K01 Krokodylek czarny K03 Krokodylek czarny K04 5kV Krokodylek czerwony K02 Krokodylek czerwony K05 5kV Krokodylek Kelvina K06 Krokodylek niebieski K02 Krokodylek niebieski K05 5kV Krokodylek żółty K02 Krokodylek żółty K05 5kV Zacisk imadełkowy Przewód 1,2m czarny zakończony wtykami bananowymi Przewód 1,2m czarny zak wtykami bananowymi ekranowany Przewód 1,2m czerwony zakończony wtykami bananowymi Przewód 1,2m niebieski zakończony wtykami bananowymi Przewód 1,2m żółty zakończony wtykami bananowymi Przewód 1,8m czarny ekranowany 5kV zak wtykami banan Przewód 1,8m czerwony 5kV zakończ wtykami bananowymi Przewód 1,8m niebieski 5kV zak wtykami bananowymi Przewód 2m dwużyłowy zakończony wtykami bananowymi Przewód 2,2m czarny zakończony wtykami bananowymi Przewód 3m dwużyłowy zakończony wtykami bananowymi Przewód 5m niebieski zakończony wtykami bananowymi Przewód 5m niebieski zak wtykami bananowymi 5kV Przewód 5m czarny zak wtykami bananowymi ekranowany Przewód 5m czarny zak wtykami ban ekranowany 5kV Przewód 5m czerwony zakończony wtykami bananowymi Przewód 5m czerwony zak wtykami bananowymi 5kV Przewód 5m żółty zakończony wtykami bananowymi Przewód 10m czarny zak wtykami ban ekranowany 5kV Przewód 10m czerwony zakończony wtykami bananowymi Przewód 10m czerwony zak wtykami bananowymi 5kV Przewód 10m niebieski zak wtykami bananowymi 5kV Przewód 10m żółty zakończony wtykami bananowymi Przewód 20m czerwony zakończony wtykami bananowymi Przewód 20m żółty zakończony wtykami bananowymi Przewód specjalny 2,5kV zak wtykiem poczwórnym Przewód na szpuli 15m niebieski zak wtykami bananowymi Przewód na szpuli 25m czerwony zak wtykami bananowymi Przewód na szpuli 25m niebieski zak wtykami bananowymi Przewód na szpuli 30m czerwony zak wtykami bananowymi Przewód na szpuli 50m zakończony wtykami bananowymi Przewód na szpuli 50m ekranowany zak wtykami bananowymi Szpula do nawinięcia przewodu pomiarowego WACEGC3OKR WACEGF1OKR WACEGN1BB WAKROBL20K01 WAKROBL30K03 WAKROBL20K04 WAKRORE20K02 WAKRORE20K05 WAKROKELK06 WAKROBU20K02 WAKROBU20K05 WAKROYE20K02 WAKROYE20K05 WAZACIMA1 WAPRZ1X2BLBB WAPRZ1X2BLBBE WAPRZ1X2REBB WAPRZ1X2BUBB WAPRZ1X2YEBB WAPRZ1X8BLBB WAPRZ1X8REBB WAPRZ1X8BUBB WAPRZ002DZBB WAPRZ2X2BLBB WAPRZ003DZBB WAPRZ005BUBB WAPRZ005BUBB5K WAPRZ005BLBBE WAPRZ005BLBBE5K WAPRZ005REBB WAPRZ005REBB5K WAPRZ005YEBB WAPRZ010BLBBE5K WAPRZ010REBB WAPRZ010REBB5K WAPRZ010BUBB5K WAPRZ010YEBB WAPRZ020REBB WAPRZ020YEBB WAPRZMIC2500 WAPRZ015BUBBSZ WAPRZ025REBBSZ WAPRZ025BUBBSZ WAPRZ030REBBSZ WAPRZ050YEBBSZ WAPRZ050YEBBSZE WAPOZSZP Akcesoria Futerał L-1 Futerał L-2 Futerał L-3 (na sondy 80cm) Futerał L-4 Futerał M-1 Futerał M-2 Futerał M-6 Futerał S-2 Walizka aluminiowa L1 Walizka aluminiowa L4 Szelki do miernika Szelki do miernika Szelki do miernika Szelki do miernika komplet Uchwyt do zawieszania miernika Adapter klucz sprzętowy do programów Sonel PE Adapter konwerter USB11/RS232 Odbiornik interfejs do transmisji radiowej OR-1 (USB) Przewód do transmisji danych USB Przewód do transmisji szeregowej OPTO RS Przewód do transmisji szeregowej RS-232 Sonda ostrzowa z gniazdem bananowym czarna Sonda ostrzowa z gniazdem bananowym czarna 5kV Sonda ostrzowa z gniazdem bananowym czerwona Sonda ostrzowa z gniazdem bananowym czerwona 5kV Sonda ostrzowa z gniazdem bananowym niebieska Sonda ostrzowa z gniazdem bananowym żółta Sonda pomiarowa do wbijania w grunt (30 cm) Sonda pomiarowa do wbijania w grunt (80 cm) Sonda silnoprądowa z gniazdem bananowym Sonda temperaturowa ST-1 akcesoria na wyposażeniu mierników FUTERAŁY Indeks katalogowy SZELKI, UCHWYTY Rys TRANSMISJA DANYCH Akcesoria SONDY PRZEWODY I PRZEWODY NA SZPULACH KROKODYLKI I ZACISKI CĘGI 51 Rys Indeks katalogowy WAFUTL1 WAFUTL2 WAFUTL3 WAFUTL4 WAFUTM1 WAFUTM2 WAFUTM6 WAFUTS2 WAWALL1 WAWALL4 WAPOZSZE1 WAPOZSZE2 WAPOZSZE4 WAPOZSZEKPL WAPOZUCH1 WAADAKEY1 WAADAUSBRS232 WAADAUSBOR1 WAPRZUSB WAPRZOPTORS WAPRZRS232 WASONBLOGB1 WASONBLOGB2 WASONREOGB1 WASONREOGB2 WASONBUOGB1 WASONYEOGB1 WASONG30 WASONG80 WASONSPGB1 WASONT1 akcesoria dodatkowe 37

20 Tworzenie w sposób automatyczny protokołów dokumentujących następujące rodzaje pomiarów: - badanie skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT), - badanie parametrów wyłączników RCD, - badanie stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT), - badanie stanu izolacji kabli elektrycznych, - kompleksowe badanie punktów pomiarowych, - badanie stanu instalacji odgromowej i uziemień, - badanie ciągłości przewodów, - badanie rezystancji izolacji silników zwartych i rozwartych, - badanie rezystancji styczników, - badanie rezystancji wyłączników, - badanie urządzeń transformatorowych Automatyczne wykonywanie obliczeń, oraz ocena wprowadzanych wyników Praca na plikach (nie ma konieczności archiwizacji i dearchiwizacji protokołów) Dodatkowe cechy programu: - nowoczesny interfejs programu, - możliwość wydruku skróconych protokołów, - wstawianie rysunków i zdjęć pod tabelami protokołów, - tworzenie własnych widoków tabel protokołów, - współpraca z miernikami firmy Sonel SA - importowanie danych z rysunków utworzonych programem Sonel Schematic i automatyczne wstawianie do protokołów, - dodatkowe możliwości związane z edycją tabel, - zapisywanie protokołów w formacie PDF, możliwość wstawiania obrazu z pieczątką i podpisem, - wpisywanie zespolonych punktów pomiarowych - zespół powtarzających się punktów pomiarowych, zgrupowanych przez użytkownika, wpisywany jednorazowo do tabeli, - seryjne wypełnianie kolumn wartościami - użytkownik może zaznaczyć fragment lub całą kolumnę i wypełnić ją serią danych, - analiza danych - program poddaje analizie dane wprowadzane przez użytkownika oceniając ich zgodność z wymaganiami, - możliwość zmiany opisów w nagłówkach tabel, ustalenie dokładności i zaokrąglania, ukrywanie kolumn, tworzenie własnej legendy do nagłówka, - dodatkowe funkcje upraszczające sporządzanie protokołów oraz skracające czas ich wykonywania - obniżenie kosztów związanych z wykonywaniem dokumentacji, - funkcja terminarza cykliczne przypominanie o konieczności przeprowadzenia pomiarów dla obiektu, - bieżąca aktualizacja przez internet (ręczna lub automatyczna), - pomoc techniczna (telefoniczna lub przez internet) Wymagania sprzętowe: - system operacyjny: Windows 2000, Windows XP, Windows Vista (32 i 64-bit), Windows 7 (32 i 64-bit) Oprogramowanie SONEL PE SONEL POMIARY ELEKRTYCZNE 5 Indeks: WAPROSONPE5 Oprogramowanie SONEL PE SONEL SCHEMATIC Indeks: WAPROSCHEM Tworzenie skomplikowanych schematów elektrycznych: - bogate biblioteki symboli elektrycznych - tworzenie schematu metodą złap i upuść, - edycja właściwości danego obiektu, - możliwość importu oraz eksportu grafiki wektorowej (AutoCad - pliki DXF), - możliwość eksportu schematu do formatów bmp, wmf, jpg, - importu zeskanowanych schematów, z możliwością dodawania elementów, - łączenie elementów schematu, - wymiarowanie, - edycja warstwowa, - eksport obiektów (punktów pomiarowych) wraz z ich właściwościami do programu SONEL PE5, - edytor bibliotek możliwość dodawania do bibliotek własnych symboli Wymagania sprzętowe: - system operacyjny Windows 2000, Windows XP, Windows Vista, Windows 7 (32 i 64-bit) OPROGRAMOWANIE Oprogramowanie SONEL PE SONEL KALKULACJE Indeks: WAPROKALK Tworzenie kosztorysu na podstawie protokołu pomiarowego: - nie wymaga znajomości zasad kosztorysowania, - generowanie kosztorysu w sposób automatyczny na podstawie protokołu sporządzonego programem SONEL PE, - możliwość wykonywania kalkulacji dla innych prac Wymagania sprzętowe: - system operacyjny Windows 2000, Windows XP, Windows Vista, Windows 7 (32 i 64-bit) Programy dostępne również w zestawach: Sonel PE-5 + Sonel Schematic (WAPROZESTAW1) Sonel PE-5 + Sonel Schematic + Sonel Kalkulacje (WAPROZESTAW2) Sonel Schematic + Sonel Kalkulacje (WAPROZESTAW3) dodatkowo dostępne: Upgrade dla posiadaczy wersji 4 (WAPROSONPE5UP) Upgrade dla posiadaczy wersji 3 (WAPROSONPE5UP3) Klucz sprzętowy rozszerzenie licencji na kolejne stanowisko lub licencja przenośna (WAADAKEY1) Wersje demonstracyjne dostępne na wwwsonelpl

21 BEZDOTYKOWE POMIARY TEMPERATURY Termowizja jest procesem polegającym na przetworzeniu promieniowania podczerwonego, czyli ciepła emitowanego przez obiekty, na obraz widzialny, co pozwala oceniać rozkład temperatury na powierzchni obserwowanego obiektu w sposób bezkontaktowy Jest to istotne wszędzie tam, gdzie istnieje konieczność zmierzenia temperatury w miejscach niedostępnych i niebezpiecznych, ale również pozwala na szybki pomiar temperatury na powierzchniach dowolnej wielkości, lub błyskawicznego zlokalizowania niewidocznych gołym okiem miejsc ucieczki ciepła, związanych z usterkami ocieplenia budynków i błędami popełnionymi podczas budowy na przykład mostkami cieplnymi W analizie termograficznej wykorzystany jest bezkontaktowy pomiar w widmie podczerwieni dla ustalenia z odległości temperatury powierzchni Ponieważ wszystkie ciała o temperaturze wyższej od temperatury zera bezwzględnego emitują promieniowanie cieplne o podobnej charakterystyce (zwanej promieniowaniem ciała doskonale czarnego), mierząc to promieniowanie oraz znając współczynnik emisyjności danego obiektu można określić jego temperaturę Profesjonalne radiometryczne kamery termowizyjne rejestrują temperaturę oddzielnie dla każdego punktu obrazu Na przykład w przypadku kamery o rozdzielczości temperatura jest rejestrowana jednocześnie dla każdego z punktów Pozwala to dokonać szczegółowej analizy zapisanych obrazów termicznych, pokazujących odmienne temperatury jako różne kolory Wszystkie zapisane w termogramie informacje mogą być wykorzystane przez specjalistyczne oprogramowanie dołączone do kamery termowizyjnej Podczas analizy termogramu można wyznaczyć punkty o maksymalnej lub minimalnej temperaturze, korygować współczynnik emisyjności części lub całości termogramu, odczytać temperaturę w dowolnym punkcie termogramu, wyliczyć temperaturę średnią, przedstawić rozkład temperatur w formie histogramów lub przy pomocy izoterm, łączyć obraz termiczny z rzeczywistym podobnie, jak na ekranie kamery, co pozwala na dokładne lokalizowanie miejsc o określonej temperaturze, lub zmienić paletę kolorów na dowolną, najlepiej odzwierciedlającą rozkład temperatur BEZDOTYKOWE POMIARY TEMPERATURY Przydatną funkcją kamer termowizyjnych jest możliwość wykonania również zdjęć rzeczywistych oraz tryby połączonych obrazów, pozwalające na łączenie obrazu rzeczywistego z obrazem termicznym i wyświetlaniu w taki sposób, że obraz termiczny przenika się z obrazem rzeczywistym Przedstawienie obrazu termicznego na ekranie następuje w wybranej przez użytkownika palecie, najlepiej odzwierciedlającej poszczególne zakresy temperatur: Pirometry również są urządzeniami służącymi do bezdotykowego pomiaru temperatury, działającymi w oparciu o analizę promieniowania cieplnego emitowanego przez badane ciało Urządzenia znajdują zastosowanie wszędzie tam, gdzie konieczny jest pomiar temperatury danego obiektu z odległości i gdzie istotniejsza jest wartość temperatury w danym punkcie, niż jej rozkład dla danego obiektu Czynnikami decydującymi o pirometrze są zakresy mierzonych temperatur, dokładność, oraz stosunek odległości do rozmiaru plamki w tejże odległości Im wiązka węższa, tym plamka jest mniejsza w danej odległości i możliwy jest pomiar temperatury oddalonych obiektów o mniejszych gabarytach HD Rodzaj detektora Zakres spektralny Czułość termiczna Pole widzenia / ogniskowa / rozdzielczość przestrzenna (IFOV) Ustawianie ostrości (focus) Rejestracja zdjęć rzeczywistych Wyświetlacz zewnętrzny Wyjście video Technologia InfraFusion Zakres temperatur Dokładność Współczynnik emisyjności Właściwości pomiaru Korekcja transmisji optycznej Przechowywanie obrazów Format plików Komentarz głosowy Zasilanie System ładowania Czas działania baterii Zasilanie zewnętrzne Temperatura robocza Temperatura przechowywania Wilgotność Obudowa Wstrząsy Wibracje Komunikacja Waga Rozmiar Dane techniczne Matryca mikrobolometryczna niechłodzona ( pikseli, 25µm) 8-14µm 0,08 C przy 30 C standard 21,7 16,4 / 25mm / 0,99mrad (opcja 40,53 30,96 / 13mm / 1,923mrad opcja 13,04 9,8 / 42mm / 0,595mrad, opcja 7,85 5,89 / 70mm / 0,356mrad) Manualnie Czujnik CMOS, pikseli, tryb "true colors" (24-bitowy) LCD TFT 3,6 cala, PAL/NTSC Połączenie obrazu rzeczywistego i podczerwieni -20 C do 400 C ±2 C lub 2% odczytu Regulowany od do 1,00 (w krokach ) Automatyczna korekcja na podstawie odległości, wilgotności względnej, uwzględniająca właściwości transmisji atmosferycznej i optyki zewnętrznej Automatyczna na podstawie sygnałów z czujników 2 rodzaje pamięci: wymienna karta pamięci SD o pojemności 4GB (ma 8GB) oraz pamięć wbudowana o pojemności 150MB JPG z danymi termografu, widokiem rzeczywistym obszaru rejestrowanego oraz notatką głosową do 60 sek Akumulatory AA, z możliwością zastosowania baterii alkalicznych AA Ładowarka wbudowana w kamerze Ponad 2 godziny ciągłej pracy Zasilacz AC - 110/230 VAC, 50/60Hz -10 C do 50 C -20 C do 60 C Robocza i przechowywania: 10% do 95%, bez kondensacji Obudowa IP54 IEC Robocze: 25G, IEC Robocze: 2G, IEC USB 20: transfer obrazu, pomiaru oraz głosu do komputera; transfer obrazu video "na żywo" tzw "live transfer", wyjście wideo 0,79kg (z bateriami) mm (bez obiektywu) Wyposażenie standardowe: - obiektywy w zależności od konfiguracji - zasilacz uniwersalny 110/230V - przewód USB - pasek na rękę - futerał - walizka transportowa - zewnętrzny czytnik kart pamięci z przewodem USB - osłona przeciwsłoneczna - osłona obiektywu - karta pamięci SD o pojemności 4GB - 2 komplety po 6 akumulatorów AA - przewód wideo Cechy dodatkowe: Kamera termowizyjna KT-384 Indeksy: WMPLKT384 ( Kamera z obiektywem 25mm) WMPLKT384V13 ( Kamera z obiektywem 13mm) WMPLKT384V42 (Kamera z obiektywem 42mm) WMPLKT384V70 (Kamera z obiektywem 70mm) WAZASZ8 WAPRZUSBMNIB5 WAPOZPAS1 WAFUTM7 WAWALL3 WAADAUSBMEM WAPOZOSL2 - pełna wersja programu Sonel ThermoAnalyze + instrukcja obsługi programu + sterowniki - rękawiczki, ściereczka - kamera w pełni radiometryczna - rejestrowana jest temperatura każdego punktu obrazu, - proste i przejrzyste menu oraz oprogramowanie w języku polskim łatwe do poruszania się dla niedoświadczonych użytkowników, - odświeżanie obrazu 60 razy na sekundę, zoom cyfrowy 2/4, - odporność na drgania i wstrząsy stabilne, ostre zdjęcia bez używania statywu, - dostępnych 8 palet kolorystycznych, - wbudowany celownik laserowy oraz latarka LED, - filmowanie w podczerwieni - zapis na karcie SD lub bezpośrednio na dysk komputera, - pomiar punktu rosy, - wskazanie temperatury różnicowej OBRAZ TERMICZNY OBRAZ TERMICZNY DLA ZAKRESÓW + RZECZYWISTY KT-384 posiada rzeczywistą rozdzielczość matrycy IR OBRAZ TERMICZNY + RZECZYWISTY OBRAZ RZECZYWISTY KT-384 umożliwia filmowanie wideo w podczerwieni zarówno na kartę SD jak też bezpośrednio do pamięci komputera KT-384 posiada funkcję pomiaru punktu rosy 40 2 LATA GWARANCJI 41

22 BEZDOTYKOWE POMIARY TEMPERATURY Kamery termowizyjne KT-160A, KT-160, KT-150, KT-140 Indeks: WMPLKT150 (KT-150) WMPLKT140 (KT-140) Inde: WMPLKT160 (KT-160) WMPLKT160A (KT-160A) Kamery serii KT są w pełni radiometryczne rejestrowana jest temperatura każdego, pojedynczego punktu termogramu Akcesoria dodatkowe do kamer termowizyjnych Osłona przeciwsłoneczna (WAPOZOSL2) Parametr KT-160A KT-160 KT-150 KT-140 automatyczne Ustawianie ostrości (focus): manualne Zdjęcia rzeczywiste: Czujnik CMOS, pikseli, tryb true colors (24-bitowy) Wyjście video: PAL/ NTSC Odświeżanie obrazu (Hz) Technologia InfraFusion - połączenie obrazu rzeczywistego i podczerwieni Komentarz głosowy do 60 sekund Zakres temperatur: Palety kolorystyczne Celownik laserowy (Półprzewodnik A1 GalnP, laser diodowy) Przechowywanie obrazów: Filmowanie w podczerwieni (po USB) Wyposażenie standardowe: - wbudowany obiektyw 11mm - zasilacz uniwersalny 110/230V - przewód USB - pasek na rękę - futerał - walizka transportowa - zewnętrzny czytnik kart pamięci z przewodem USB - osłona przeciwsłoneczna (KT-160A, KT-160) - osłona obiektywu - karta pamięci SD o pojemności 2GB - 2 komplety po 6 akumulatorów AA - przewód wideo (KT-160A, KT-160) wyjmowana karta pamięci SD o pojemności 2GB pamięć wbudowana zapis obrazu rzeczywistego obszaru rejestrowanego WAZASZ8 WAPRZUSBMNIB5 WAPOZPAS1 WAFUTM7 WAWALL3 WAADAUSBMEM WAPOZOSL2 WAPOZOSL1 - pełna wersja programu Sonel ThermoAnalyze + instrukcja obsługi programu + sterowniki - rękawiczki, ściereczka 50/60-20 C 350 C 8 50/60-20 C 250 C C 250 C KT-160 umożliwia rejestrację również wideo w podczerwieni C 250 C 4 Kamera radiometryczna Format plików: Rodzaj detektora: Zakres spektralny: Czułość termiczna: Dokładność: Współczynnik emisyjności Właściwości pomiaru: Korekcja transmisji optycznej: Pole widzenia / ogniskowa / rozdzielczość przestrzenna: Wyświetlacz zewnętrzny: Zasilanie: System ładowania: Czas działania baterii: Zasilanie zewnętrzne: Temperatura robocza: Temperatura przechowywania: Wilgotność: Obudowa: Wstrząsy: Wibracje: Komunikacja: Waga: Rozmiar: Zarejestrowane termogramy mogą być również przeglądane w zwykłym programie graficznym Cechy wspólne KT-160A, KT-160, KT-150, KT-140 Rejestrowana temperatura każdego punktu obrazu JPG z danymi termografu Niechłodzony - mikrobolometr FPA ( pikseli, 25μm) 8-14μm 0,1 C przy 30 C ±2 C lub ±2% odczytu Regulowany od do 1,00 (w krokach ) Automatyczna korekcja na podstawie odległości, wilgotności względnej, transmisji atmosferycznej i optyce zewnętrznej Automatyczna na podstawie sygnałów z czujników / 11mm / 2,273mrad (obiektyw stand) / 7mm / 3,530mrad (opcja KT-160, 160A) 7,6 5,7 / 30mm / 0,833mrad (opcja KT-160, 160A) LCD TFT 3,6 cala, Akumulatorki AA, z możliwością zastosowania baterii alkalicznych AA Ładowarka wbudowana z kamerze Ponad 3 godziny ciągłej pracy Zasilacz AC - 110/ 220 VAC, 50/ 60Hz -10 C do 50 C -20 C do 60 C Robocza i przechowywania: 10% do 95%, bez kondensacji Obudowa IP54 IEC Robocze: 25G, IEC Robocze: 2G, IEC USB 20 0,73 kg (z bateriami) mm Obiektyw szerokokątny 7mm (WAADAT07) Obiektyw 13mm (WAADAO13) Obiektyw 42mm (WAADAO42) Uchwyt do zamocowania kamery na statywie (WAADASTATYW1) Obiektywy do KT-160 i KT-160A Obiektyw 25mm (WAADAO25) Obiektyw 70mm (WAADAO70) Teleobiektyw 30mm (WAADATO30) Obiektywy do KT-384: Kamera KT-160 posiada funkcję automatycznej regulacji ostrości Kamery serii KT są zasilane ze zwykłych akumulatorków typu AA lub baterii OBRAZ TERMICZNY OBRAZ TERMICZNY + RZECZYWISTY OBRAZ RZECZYWISTY 42 2 LATA GWARANCJI 43

23 Możliwość korekty współczynnika emisyjności dla całości lub części obszaru termogramu współczynnik można skorygować dla każdego zaznaczonego obszaru indywidualnie Wybór analizowanych obszarów zakreślenie obszaru prostokątnego, owalnego, obszaru o dowolnym kształcie; możliwy następnie wybór części wspólnej zaznaczonych obszarów, ich łączenie, przycinanie, jak też przesuwanie wytyczonych granic zaznaczenia Odczyt temperatury w dowolnym punkcie po najechaniu kursorem w okienku Informacje podawana jest w sposób ciągły odczytana temperatura wraz z aktualnymi współrzędnymi, oraz dostępne są pozostałe zapisane informacje (temperatura maksymalna, wilgotność, emisyjność) OPROGRAMOWANIE PROGRAM SONEL THERMOANALYZE Wyostrzenie, wygładzenie, uśrednienie, uwydatnienie krawędzi obiektów widocznych na termogramie Obracanie lub wykonanie lustrzanego odbicia BEZDOTYKOWE POMIARY TEMPERATURY Pirometry DIT-130, DIT-500 Wyposażenie standardowe miernika DIT-500: - bateria 9V (1 szt) - przewód USB - program do odczytu i analizy danych w komputerze - sonda temperaturowa typu K - mini statyw - walizka Inde: WMPLDIT130 WMPLDIT500 Wyposażenie standardowe miernika DIT-130: - bateria 9V (1 szt) - futerał - sonda temperaturowa typu K Użycie technologii Infra Fusion na część obrazu widzialnego zostaje nałożony termogram, w dowolnej palecie wybranej przez użytkownika Termogram jest nakładany z wybraną przezroczystością, co pozwala w optymalny sposób pokazać i oznaczyć interesujące obszary, szczególnie, jeśli trudno jest wizualnie porównać miejsca z termogramu ze szczegółami obrazu widzialnego obserwowanego obiektu Określenie i odczyt temperatury minimalnej, maksymalnej, średniej dla całego obszaru oraz na każdym obszarze zaznaczonym Wybór odcinka (linia prosta lub łamana), dla którego można określić uśrednioną temperaturę oraz stworzyć automatycznie profil rozkładu temperatury wzdłuż tego odcinka Tworzenie raportu - również jako nakładka do programów Word lub Ecel - w prosty sposób, metodą przeciągnij i upuść przenosimy do raportu wszystko, co chcemy w nim zawrzeć termogramy, odpowiadające im obrazy widzialne, wyniki analizy dla całości lub zaznaczonego obszaru; histogramy, itp Zapis wszystkich naniesionych korekt oraz punktów charakterystycznych dla umożliwienia dalszej analizy w późniejszym czasie Pomiary: - dokładny bezkontaktowy pomiar temperatury, - pomiary temperatury sondą typu K Dodatkowe funkcje mierników: Nowoczesna konstrukcja obudowy Automatyczna funkcja Data Hold (zatrzymywania wyświetlanych danych pomiarowych) Automatyczne wyłączanie zasilania Przełącznik jednostek C/ F Cyfrowo regulowany współczynnik emisyjności w zakresie od 0,10 do 1,00 Wyświetlanie temperatury maksymalnej, minimalnej, średniej i różnicowej Podświetlany wyświetlacz ciekłokrystaliczny Automatyczny wybór zakresu Rozdzielczość 0,1 C (0,1 F) Blokada pomiaru Alarm dla wysokich i niskich wartości temperatury Szybka reakcja na zmiany temperatury (poniżej 150ms) (DIT-500) Podwójny celownik laserowy (DIT-500) Pamięć danych (LOG) dla 100 pomiarów (DIT-500) Transmisja bieżących odczytów do komputera poprzez złącze USB (DIT-500) Pamięć danych (LOG) dla 20 pomiarów (DIT-130) Zakres temperatury w podczerwieni dla DIT-130 Zakres temp w podczerwieni C -25,6716 F D:S Rozdzielczość Błąd podstawowy 13:1 0,1 C 0,1 F Zakres temperatury w podczerwieni dla DIT-500 Zakres temp w podczerwieni ,9 C 0,1 C ,9 F C F C -25,6-4 F C F C F ±5 C ±9 F ±(1,5% wm + 2 C) ±(1,5% wm + 3,6 F) ±(2,0% wm + 2 C) ±(2,0% wm + 3,6 F) D:S Rozdzielczość Błąd podstawowy 50:1 0,1 F 1 C 1 F C F ±2,5 C ±4,5 F C ±(1,0% wm + 1 C) F C F C F ±(1,0% wm + 1,8 F) ±(1,5% wm + 2 C) ±(1,5% wm + 3,6 F) ±2,5% wm Zakres temperatury dla sondy K Automatyczne tworzenie histogramu dla całego obrazu oraz dla każdego zaznaczonego obszaru; z graficzną prezentacją procentowego rozkładu obszarów z temperaturami w poszczególnych przedziałach Dobór optymalnej wizualnie palety kolorystycznej (spośród 9 dostępnych w programie) dla najlepszego wizualnego zobrazowania zmian temperatury Ustalenie zakresu temperatur dla najlepszego zobrazowania ich rozkładu (możliwy tryb ręczny lub automatyczny) - wyświetlacz LCD segmentowy, z podświetlaniem - wrażliwość widmowa8~14μm - emisyjnośćregulowana cyfrowo od 0,10 do 1,0 - półprzewodnikowa dioda laserowamoc wyjściowa <1mW, długość fali 630~670nm, laser klasy 2(II) - zasilanie bateria alkaliczna 9V, NEDA 1604A lub IEC 6LR61 - temperatura pracy0+50 C - temperatura przechowywania C - wilgotność 1090% Zakres temperatury TK Rozdzielczość Błąd podstawowy ,9 C 0,1 C ,9 F C F 0,1 F Skrót D:S - wielkość plamki zależna od odległości od obiektu Skrót wm oznacza wartość mierzoną wzorcową 1 C 1 F ±(1,5% wm + 3 C) ±(1,5% wm + 5 F) ±(1,5% wm + 2 C) ±(1,5% wm + 3,6 F) DIT-130: - wskazania przekroczenia zakresuwyświetlacz będzie wskazywał symbole -0L, 0L - czas reakcji poniżej 1 sekundy - waga290g - wymiary mm DIT-500: - wskazania przekroczenia zakresuwyświetlacz będzie wskazywał symbol czas reakcji 150ms - waga350g - wymiary mm 44 2 LATA GWARANCJI 45

24 Pomiary małych rezystancji wykonuje się przy badaniu rezystancji połączeń: spawanych, szyn wyrównawczych, styków, połączeń kabli oraz cewek o niskiej oporności Mierniki do pomiaru małych rezystancji mogą być również wykorzystywane do badania uzwojeń urządzeń elektrycznych, takich jak transformatory lub silniki Próby te obejmują także kontrolę jakości połączeń lutowanych, ciągłości przewodów uziemiających Pomiary małych rezystancji można wykonywać kilkoma metodami Najpopularniejsze, to metoda techniczna oraz pomiar mostkiem Thomsona (mostkiem sześcioramiennym) Dla małych wartości rezystancji, rzędu mikroomów, znaczącą rolę odgrywają rezystancje przewodów oraz rezystancje zestyków w miejscach połączeń, dlatego konstrukcja mostka zapewnia osobne zaciski prądowe i napięciowe przy rezystorach R i Rp Zaleca się, aby wszystkie pozostałe rezystory miały oporność 1000-krotnie większą niż oporności doprowadzeń TEORIA POMIARÓW POMIARY MAŁYCH REZYSTANCJI Przy bardzo dużej rezystancji woltomierza, prąd płynący w jego obwodzie jest pomijalnie mały, dlatego na wynik pomiaru nie wpływa rezystancja przewodów pomiarowych Jest to tak zwana metoda czteroprzewodowa Taki rodzaj pomiaru, eliminujący wpływ rezystancji przewodów zastosowany jest w miernikach małych rezystancji serii MMR POMIARY przyrządem MMR-620 oraz MMR-630 Ze względu na bardzo małe wartości mierzonych rezystancji zastosowano metodę czteroprzewodową, która umożliwia wykonywanie dokładnych pomiarów bez uwzględniania wpływu rezystancji przewodów pomiarowych Nie ma więc potrzeby ręcznej kalibracji miernika i przewodów pomiarowych, jednak istnieje taka możliwość (w przypadku zastosowania np innego rodzaju końcówek pomiarowych), przy czym zawsze można wrócić do ustawień kalibracji fabrycznej urządzenia POMIARY MAŁYCH REZYSTANCJI Mierniki małych rezystancji MMR-620, MMR-630 Indeks: WMPLMMR620 (MMR-620) WMPLMMR630 (MMR-630) Wyposażenie standardowe mierników: - przewody dwużyłowe 3m (2 szt) - krokodylek czarny (4szt) - krokodylek Kelvina (2szt) - zaciski Kelvina z przewodem podwójnym (tylko MMR szt) - futerał L1 na miernik i jego wyposażenie - przewód zasilający do ładowania - akumulator Ni-MH 4,8V 3Ah - przewód do transmisji szeregowej - sonda dwuostrzowa Kelvina z gniazdami bananowymi (2 szt) - szelki do miernika - świadectwo wzorcowania (MMR-620) - świadectwo wzorcowania (MMR-630) - program Sonel Reader WAPRZ003DZBB WAKROBL30K03 WAKROKELK06 WAZACKEL1 WAFUTL1 WAPRZLAD230 WAAKU03 WAPRZRS232 WASONKEL2OGB WAPOZSZE1 LSWPLMMR620 LSWPLMMR630 Pomiary obiektów o charakterze rezystancyjnym: Schemat mostka Thomsona - połączeń spawanych i lutowanych, połączeń szyn wyrównawczych, przewodów uziemiających, - styków, spoin szyn kolejowych, przewodów i kabli, - pomiar metodą czteroprzewodową W stanie równowagi mostka, prąd płynący w gałęzi galwanometru równy jest zero Wzór na rezystancje mierzoną wynosi: Na dokładność pomiaru mostkiem Thomsona ma wpływ uchyb od nieczułości, który dla -6-5 małych rezystancji rzędu R =10 10 Ω jest szczególnie widoczny Dokładność zależy także od błędu odtworzenia wzorca, związanego z jakością wykonania poszczególnych elementów mostka Podczas pomiaru mogą występować dodatkowe błędy, wynikające z przeciążeń prądowych oporników badanego i porównawczego, zmian temperatury oraz występowania dodatkowych sił elektromotorycznych w układzie Ze względu na wady i ograniczenia tradycyjnych mostków technicznych, istnieje obecnie tendencja do konstruowania elektronicznych mierników do pomiarów małych rezystancji w zakresie od pojedynczych mikro do kilkuset omów Przyrządy pozwalają mierzyć bardzo małe rezystancje z rozdzielczością nawet do 0,1μΩ Ważną cechą nowoczesnych mikroomomierzy jest prostota obsługi, zastosowanie różnych trybów pomiarowych i możliwość współpracy z komputerem Przyrządy te mierzą rezystancję metodą techniczną Dowolny element przewodzący prąd można opisać wzorem zgodnie z prawem Ohma: U - spadek napięcia na danym elemencie, I - natężenie płynącego prądu, R - mierzona rezystancja Układ z poprawnie mierzonym napięciem stosuje się przy małych rezystancjach, gdy prąd płynący przez mierzony element, jest wielokrotnie większy od prądu woltomierza mierzącego spadek napięcia na tym obiekcie Rezystancję otrzymaną w wyniku pomiaru oblicza się z zależności: U R = I v - prąd płynący przez woltomierz R p R 1 R = R 2 R = U I Pomiar rezystancji metodą techniczną (układ z poprawnie mierzonym napięciem) I - I v Przed rozpoczęciem pomiaru, należy wybrać przełącznikiem obrotowym maksymalny prąd pomiarowy z zakresu od 0,1mA do 10A Zakres pomiarowy i tym samym prąd wybierany jest ręcznie lub automatycznie W niektórych przypadkach (np przekroczenie dopuszczalnej mocy wydzielanej na obiekcie) może być pożądane ograniczenie maksymalnego prądu przepływającego przez badany obiekt MMR-620 posiada blokadę pozwalającą na ustawienie górnej dopuszczalnej wartości prądu pomiarowego Przyrząd mierzy rezystancję wywołując przepływ prądu przez mierzony obiekt (przewodami prądowymi), jednocześnie kontrolując spadek napięcia na zaciskach przewodów napięciowych Przerwa w którymkolwiek obwodzie zostanie odpowiednio zasygnalizowana, a pomiar rezystancji nie będzie możliwy Tryb pracy: Użytkownik wybiera sposób przeprowadzenia pomiaru w jednym z kilku dostępnych trybów: w trybie ręcznym każdy pomiar musi zostać wyzwolony przez obsługującego za pomocą przycisku Start, w trybie automatycznym pomiar rozpoczyna się w momencie podłączenia ostatniego zacisku pomiarowego, dla trybu ciągłego pomiary wykonywane są cyklicznie co 3 sekundy (tryb rezystancyjny) lub w sposób ciągły (tryb indukcyjny) Pomiary można wykonywać prądem płynącym tylko w jednym kierunku lub w dwóch przeciwnych kierunkach Badanie prądem jednokierunkowym przyspiesza pomiary, natomiast próba prądem dwukierunkowym eliminuje błędy wynikające z obecności w mierzonym obiekcie wewnętrznych napięć i sił elektrotermicznych Przy pomiarze prądem dwukierunkowym, jako wynik główny wyświetlana jest wartość średnia rezystancji z dwóch pomiarów, przy prądach płynących w przeciwnych kierunkach Oprócz tego wyświetlane są wyniki uzupełniające, czyli rezystancja R F przy prądzie płynącym w umownym kierunku do przodu i rezystancja R R przy prądzie płynącym w umownym kierunku wstecz Normalny czas trwania pomiaru wynosi 3 sekundy W celu zmierzenia obiektu o charakterze indukcyjnym można wybrać wydłużony czas pomiaru Dla obiektów o dużej indukcyjności czas pomiaru wydłuża się do kilku minut a po skończonym pomiarze następuje rozładowanie mierzonego obiektu Istnieje możliwość zastosowania przyspieszonego trybu pomiaru urządzeń o charakterze indukcyjnym (tryb FAST), który przy nieznacznie pogorszonej dokładności przyspiesza procedurę pomiarową Kolejnym trybem pracy jest okienkowy tryb pracy, umożliwiający ustawienie górnej i dolnej granicy, pomiędzy którymi ma znaleźć się wynik pomiaru Wyniki poza tym zakresem są sygnalizowane dwoma długimi sygnałami dźwiękowymi Granice dopuszczalnego zakresu zmienności wyników ustalane są przez użytkownika W przypadku używania trybu automatycznego i ciągłego, przekroczenie ustawionych zakresów spowoduje przerwanie serii pomiarów i oczekiwanie na reakcję mierzącego Pomiary obiektów o charakterze indukcyjnym: - uzwojeń silników, transformatorów, cewek o niskiej rezystancji Dodatkowe funkcje mierników: Wybór zakresu pomiarowego automatyczny lub ręczny (pomiar obiektów o charakterze indukcyjnym) Wybór trybu pomiaru dostosowany do typu mierzonego obiektu: - pomiar szybki (3 sekundy) do pomiaru obiektów o charakterze rezystancyjnym, - pomiar wydłużony do badań obiektów o charakterze indukcyjnym (możliwy tryb skrócony z nieznacznie ograniczoną dokładnością); z automatycznym rozładowaniem obiektu po pomiarze Wybór trybu pomiaru w zależności od zastosowania (m in kontrola serii wyrobów): - pomiar w trybie normalnym - wyzwalany po każdorazowym wciśnięciu przycisku START, - pomiar w trybie automatycznym - przyrząd oczekuje na podłączenie wszystkich czterech przewodów pomiarowych do obiektu, po czym automatycznie uruchamia pomiar prądem w jednym lub obu kierunkach i wylicza wartość średnią rezystancji, - pomiar w trybie ciągłym - miernik powtarza kolejne cykle pomiarowe z przerwami co 3 sekundy (dla obiektów o charakterze rezystancyjnym), lub wykonuje pomiar nieprzerwanie (dla obiektów o charakterze indukcyjnym) Tryb okienkowy: - umożliwia ustawienie górnej i dolnej granicy, pomiędzy którymi powinien znaleźć się wynik pomiaru, sygnalizacja dźwiękowa wyjścia poza zakres Możliwość wykonywania pomiarów nawet przy zakłóceniach o wartości pięciokrotnie wyższej od sygnału mierzonego Przyrządy spełniają wymagania norm: Mikroomomierze serii MMR umożliwiają dokładne pomiary rezystancji uzwojeń silników elektrycznych oraz transformatorów energetycznych PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) Pomiar rezystancji Zakres 0999μΩ* MMR-620 1,0001,999mΩ 2,0019,99mΩ 299,9mΩ mΩ 1,0001,999Ω 2,0019,99Ω 299,9Ω Ω Rozdzielczość 1μΩ 0,001mΩ mω 0,1mΩ 1mΩ 0,00 Zakres 0999,9μΩ* 1,00001,9999mΩ 2,00019,999mΩ 20,00199,99mΩ ,9mΩ 1,00001,9999Ω 2,00019,999Ω 20,00199,99Ω 20999,9Ω - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika pakiet akumulatorów SONEL/Ni-MH 4,8V - ładowarka wbudowana - czas ładowania akumulatorów ok 2,5 godziny - ilość pomiarów prądem 10A czas do samowyłączenia 120 sekund - odporność na przydźwięk błąd dodatkowy 1% dla napięcia 50 Hz 100mV rms - maksymalna rezystancja przewodów dla prądu 10A - maksymalna indukcyjność mierzonego obiektu 40H - dokładność zadawania prądu pomiarowego ±10% - czas wykonywania pomiaru rezystancji: tryb rezystancyjny, z dwukierunkowym przepływem prądu 3 sekundy tryb indukcyjnydo kilku minut zależny od rezystancji i indukcyjności obiektu - wymiary mm - masa miernika ok 1,7 kg - temperatura pracy 0+40 C Wyposażenie dodatkowe mierników: MMR-630 Rozdzielczość 0,1μΩ 0,0001mΩ 0,001mΩ mω 0,1mΩ 0,000 0,00 Prąd pomiarowy 10A 1A 0,1A 10mA 1mA 0,1mA Napięcie dla pełnej skali 200mV oprócz *) - 20mV Błąd podstawowy ±(0,25% wm + 2 cyfry), impedancja wejściowa woltomierza: 200kΩ Skrót wm oznacza wartość mierzoną wzorcową Zewnętrzna ładowarka dodatkowa WAZASZ6 Zaciski Kelvina WAZACKEL1 (MMR-620) 46 5 LAT GWARANCJI - przedłużenie z 3 do 5 lat pod warunkiem corocznego wzorcowania w laboratorium Sonel SA 47

25 LOKALIZACJA PRZEWODÓW I KABLI LOKALIZACJA KABLI I INFRASTRUKTUR PODZIEMNYCH instalacje Metoda ta również wymaga użycia generatora sygnału i jest metodą aktywną Generator (nadajnik) LKN-1000 pozwala na wygenerowanie śledzonego sygnału w trasowanej instalacji W zależności od sytuacji, w trybach aktywnych, nadajnik można podłączyć: - w trybie indukcyjnym: 10m Lokalizator kabli i infrastruktur podziemnych LKZ-1000 Inde: WMPLLKZ1000 Wyposażenie standardowe zestawu LKZ-1000: - lokalizator LKO nadajnik LKN futerał L6 - zestaw przewodów z krokodylkami - sonda do wbijania w grunt - baterie WMPLLKO1000 WMPLLKN1000 WAFUTL6 WAPRZLKZ1000 WASONG15 Tryby pracy: Prace ziemne, które polegają nie tylko na różnego rodzaju wykopach, ale także kładzeniu rur kanalizacyjnych, rur wodociągowych, kabli, wiążą się z wysokim ryzykiem uszkodzenia instalacji podziemnych, co może doprowadzić do niebezpiecznego wypadku Prawo Unii Europejskiej nakłada na wykonawcę obowiązek zapewnienia bezpieczeństwa: pracownikom, osobom trzecim jak i ich własnościom prywatnym W celu ograniczenia ryzyka wypadku przeprowadza się szereg czynności, w skład których obowiązkowo wchodzi lokalizacja już istniejących instalacji podziemnych Ponieważ nigdy nie ma pewności, czy wszystkie instalacje podziemne zostały umieszczone na mapie, aby zidentyfikować wszystkie potencjalnie niebezpieczne instalacje, potrzebne jest dodatkowe sprawdzenie, które można wykonać dzięki lokalizatorom kabli Zestaw do lokalizacji LKZ-1000 pozwala na dokładne określenie głębokości oraz kierunków przebiegu instalacji przewodzących prąd (kable energetyczne, telekomunikacyjne, metalowe rury), jak również rur z tworzyw sztucznych i betonowych przy użyciu dodatkowych sond Prace ziemne przeprowadzane są w trudnych warunkach (wilgoć, brud), dlatego oba urządzenia spełniają stopień ochrony IP54, przy czym nadajnik przy zamkniętej pokrywie spełnia stopień IP67 Lokalizacja oraz trasowanie infrastruktur podziemnych cechuje się dużą różnorodnością warunków, w jakich muszą być dokonywane Zestaw LKZ-1000 może pracować w kilku różnych trybach, dostosowanych do danej sytuacji: Power - używany do lokalizowania kabli elektrycznych Jest to tryb pasywny, ponieważ sygnał generowany jest samoistnie przez kabel będący pod napięciem bez udziału nadajnika Radiowy - używany do lokalizacji metalowych obiektów (rur, zbrojeń), które reemitują sygnały radiowe Jest to również metoda pasywna, sygnał jest już w samym obiekcie, który reemituje fale radiowe - lokalizację za pomocą bezpośredniego podłączenia nadajnika do obiektu nie będącego pod napięciem: - lokalizację z użyciem cęgów nadawczych (należy zapiąć cęgi na badanym obiekcie): Tryb automatyczny łączy korzyści trybu Radiowego i Power, jest on bardzo wygodny przy wstępnym przeczesywaniu terenu Zestaw LKZ-1000 pozwala też na dokładne określanie głębokości do 3m określonej instalacji Wymagana jest wtedy praca w trybach aktywnych 8kHz lub 33kHz, w których wykorzystywany jest nadajnik oraz odbiornik W instalacjach metalowych sygnał może on być wygenerowany bezprzewodowo poprzez indukcję, bezpośrednie podłączenie się przewodami, lub przy użyciu cęgów nadawczych W instalacjach nieprzewodzących prądu, sygnał może być wygenerowany poprzez wprowadzenie sondy nadawczej (w kształcie zwijanego kabla lub pływającej ) bezpośrednio do szukanej instalacji (rury plastikowe, betonowe itp) Dzięki zastosowaniu dodatkowych sond można oprócz określenia kierunku oraz głębokości rur, określić również miejsce ich zatoru Dzięki intuicyjnemu menu oraz p r z e j r z y s t e m u g r a f i c z n e m u wyświetlaczowi LKO-1000 jest bardzo łatwy w obsłudze Posiada również szereg opcji oraz funkcji poprawiających bezpieczeństwo i wygodę pracy: Funkcje zestawu: - pasywne lub aktywne tryby trasowania - wykrywanie kabli podziemnych pod napięciem - wykrywanie kabli podziemnych bez napięcia (tryb radiowy) - wykrywanie kabli podziemnych bez napięcia z użyciem nadajnika (połączenie galwaniczne, indukcyjne lub przy użyciu cęgów) - trasowanie rur metalowych lub nieprzewodzących z pomocą dodatkowej sondy - trasowanie rurociągów nieprzewodzących prądu za pomocą sondy pływającej - trasowanie określonego kabla - określanie głębokości położenia kabla Cechy charakterystyczne: - kontrastowy, podświetlany wyświetlacz LCD (załączany automatycznie), - automatyczna regulacja czułości wykrywania, - 5 trybów pracy, - ostrzeżenie o płytko położonych kablach, - pomiar głębokości położenia kabla do 3m, - określenie kierunku trasy kabla, - sygnały dźwiękowe ułatwiające lokalizację, - regulacja mocy i wybór częstotliwości nadajnika DO DO YOU KNOW KNOW Tryb automatyczny - łączy korzyści z równoczesnego wykrywana w trybie power i radiowym, pozwala potwierdzić obecność infrastruktury podziemnej w początkowej fazie lokalizacji! pasywny 50Hz i 60Hz - umożliwia lokalizację przewodów i kabli pod napięciem (POWER)! pasywny RADIO (15-30kHz) - umożliwia szybką, nieselektywną lokalizację infrastruktury podziemnej (instalacje metalowe)! aktywny (z nadajnikiem) (8kHz i 33kHz) umożliwia:! lokalizację w trybie indukcyjnym (wystarczy umieścić nadajnik ponad lokalizowanym obiektem)! lokalizację za pomocą bezpośredniego podłączenia nadajnika do obiektu nie będącego pod napięciem! lokalizację z użyciem cęgów nadawczych (należy zapiąć cęgi na badanym obiekcie)! lokalizację z wykorzystaniem przewodu nadawczego lub sond nadawczych (umożliwia lokalizowanie obiektów niemetalowych)! lokalizację z pomocą adaptera separującego (bezpośrednie podłączenie nadajnika LKN-1000 do gniazda sieciowego 230V) Zestaw posiada również szereg opcji oraz funkcji poprawiających bezpieczeństwo i wygodę pracy: Strefa zagrożenia funkcja ta generuje sygnał alarmowy wskazujący na bliskość (w promieniu około 30cm) lokalizowanych przewodów, działa ona w trybach pracy Power, 8kHz lub 33kHz oraz w trybie automatycznym Auto-test pozwala na samodzielną kontrolę odbiornika Po pozytywnym przejściu testu na wyświetlaczu odbiornika zostanie wyświetlony napis PAS w przeciwnym razie zostanie wyświetlony napis ERR Tryb automatyczny - łączy korzyści z równoczesnego wykrywania w trybie Power i Radiowym, pozwala potwierdzić obecność infrastruktury podziemnej w początkowej fazie lokalizacji, co sprawia detekcję przewodów łatwiejszą i bezpieczniejszą Automatyczne podświetlenie wyświetlacza zamontowany czujnik oświetlenia automatycznie włącza podświetlenie wyświetlacza, gdy tylko jest to potrzebne Cyfrowe wskazanie siły sygnału funkcja ta uruchamia dodatkowo cyfrowe wskazanie siły sygnału na wyświetlaczu ułatwiając w ten sposób lokalizację instalacji podziemnych Wyposażenie standardowe zestawu LKZ-1000: Wyposażenie dodatkowe zestawu LKZ-1000: Bezpieczeństwo elektryczne: - stopień ochrony obudowy nad LKN-1000 wg PN-EN 60529IP67 (pokrywa zamknięta) - stopień ochrony obudowy lokalizatora LKO-1000 wg PN-EN 60529IP54 8kHz - używany do dokładnej lokalizacji określonej instalacji (kabla, rury itd) Częstotliwość generowanego sygnału 8kHz ma lepszy zasięg niż 33kHz oraz mniejszą tendencję do przenikania sygnału na inne obiekty Metoda ta wymaga użycia generatora sygnału i jest metodą aktywną 33kHz - używany do lokalizacji konkretnie określonej instalacji (kabla, rury itd) Częstotliwość ta jest najczęściej używaną do lokalizacji instalacji podziemnych; zapewnia największą efektywność, jednak ma większą tendencję do przenikania sygnału na inne - zasilanie nadajnika4 baterie LR14 - wymiary nadajnika mm - masa nadajnika<3 kg - maksymalny zasięg lokalizatora4m - zasilanie odbiornika6 bateria LR6 - wymiary odbiornika mm - masa odbiornika< 2,9 kg - temperatura pracy C cęgi nadawcze N-2 WACEGN2XLR adapter separujący AS-1 WAADAAS1PL sonda nadawcza NAD-1 (8kHz, 33kHz) WASONNAD1 przewód nadawczy na szpuli do lokalizacji instalacji niemetalowych: - 30 metrów WAPRZPN30-50 metrów WAPRZPN50-80 metrów WAPRZPN LATA GWARANCJI 49

26 LOKALIZACJA PRZEWODÓW I KABLI LKZ-700 Indeks: WMPLLKZ700 LOKALIZACJA PRZEWODÓW I KABLI Lokalizatory przewodów i kabli LKZ-710 Indeks: WMPLLKZ710 Często istnieje konieczność zlokalizowania przebiegu kabli lub elementów metalowych znajdujących się w ścianie lub ziemi Wykorzystując zjawiska fizyczne - rozchodzenie się pola elektromagnetycznego - można określić zarówno przebieg trasy przewodów, jak również miejsca występujących w nich uszkodzeń (przerwa, zwarcie) W przypadku podłączenia zmodulowanego sygnału nadajnika napięcia przemiennego do obwodu otwartego zachowuje się on jak antena, emitując pole elektryczne Po podłączeniu zmodulowanego sygnału do obwodu zamkniętego, lub będącego pod napięciem, wytwarzane jest pole magnetyczne Zadaniem odbiornika pola jest pokazanie natężenia odebranego sygnału Na podstawie jego zmian można określić położenie obiektu emitującego pole elektromagnetyczne Lokalizatory serii LKZ to z jednej strony proste i poręczne urządzenia, z drugiej, szczególnie model LKZ-700, posiada szerokie możliwości Przyrząd przeznaczony jest do wykrywania przewodów elektrycznych w różnych środowiskach (beton, cegła, drewno, ziemia) zarówno będących pod napięciem (bez potrzeby odłączania jakichkolwiek urządzeń od badanej sieci), jak i pozbawionych napięcia Pozwala, w zależności od sytuacji, a co za tym idzie, wybranego trybu pracy nadajnika i odbiornika na odnalezienie ukrytych w konstrukcji obiektu lub ziemi elementów (np przewodów, kabli), do których końców podłączamy sygnał z nadajnika Poszukiwania mogą odbywać się zarówno w obwodach nieczynnych, jak i będących pod napięciem Wybierając poziom sygnału nadajnika można określić położenie szukanego przewodu (kabla), lub znaleźć uszkodzenie Automatyczny dobór czułości odbiornika upraszcza do minimum obsługę LKZ-700 Oprócz wykrywania przewodów w sufitach, ścianach i podłogach, urządzenie pozwala na lokalizowanie przerw w przewodach, identyfikację wyłączników i bezpieczników, lub lokalizowanie tras zwartych obwodów łącznie z określaniem miejsca zwarcia, lokalizowanie uszkodzeń przewodów uziemiających w instalacji, śledzenie przebiegu przewodzących rur instalacji wodnej lub CO, identyfikację przewodów w instalacji Trasowanie kabli podziemnych do głębokości 2m możliwe jest przy wykorzystaniu specjalnego trybu mocowego, powodującego generowanie bardzo silnego pola magnetycznego Urządzenia LKZ składają się z dwóch urządzeń: nadajnika i odbiornika Nadajnik LKN podłączony do lokalizowanego obwodu wymusza powstanie wokół tego obwodu odpowiedniego pola: magnetycznego lub elektrycznego Pole magnetyczne powstaje w wyniku przepływu zmodulowanego prądu przez badany, zamknięty obwód Pole elektryczne powstaje w wyniku wytwarzania zmodulowanego napięcia w badanym, otwartym obwodzie Wysyłane przez nadajnik sygnały elektromagnetyczne są odbierane w taki sposób, aby było możliwe odróżnienie tych sygnałów od innych, mogących występować w lokalizowanym obwodzie lub jego pobliskim otoczeniu W przypadku LKZ-700 nadajnik może pracować w jednym z pięciu trybów nadawania, które zmienia się sekwencyjnie: praca w trybie generowania składowej pola magnetycznego (tryb prądowy) M - obwody pod napięciem; praca w trybie generowania składowej napięciowej (tryb napięciowy) E - obwody bez napięcia, otwarte (lokalizacja przerw itp); praca w trybie prądowo-napięciowym E+M obwody pozbawione napięcia, zamknięte (np zwarcie) - nadajnik z własnego zasilania generuje sygnał prądowy, który wytwarza składową magnetyczną, odbieraną przez odbiornik; tryb AUTO nadajnik sprawdza badany obwód i sam dobiera odpowiedni tryb nadawania; tryb mocowy - nadajnik z ustawionym trybem napięciowym E podłączany jest do obwodu zamkniętego pozbawionego napięcia Ponieważ prąd generowany przez nadajnik jest dużo większy niż w trybie prądowo-napięciowym, powstaje silniejsze pole magnetyczne, co znacząco zwiększa zasięg wykrywania PRZYKŁADY UŻYCIA LOKALIZATORA LKZ-700 Lokalizowanie przewodów będących pod napięciem Po podłączeniu nadajnika należy ustawić żądany poziom wzmocnienia sygnału Aby uniknąć efektu kompensacji pola przy prądzie płynącym w dwóch żyłach przewodu w przeciwnych kierunkach, należy skorzystać z uziemienia znajdującego się w odległym gniazdku wtyczkowym albo podłączyć się do uziemionej metalowej rury CO lub instalacji wodnej Lokalizowanie zwarć między przewodami Podłączenie nadajnika: Nadajnik należy podłączyć do przewodów, w których nastąpiło zwarcie Przesuwając głowicę odbiornika wzdłuż badanej linii można zlokalizować miejsce zwarcia, w którym generowany sygnał znacznie maleje lub zanika całkowicie Dla zwiększenia pewności lokalizacji miejsca zwarcia, zalecane jest powtórzenie procedury od drugiego końca kabla Identyfikacja bezpieczników w rozdzielnicy Nadajnik należy podłączyć do obwodu, w którym znajduje się zabezpieczenie do zlokalizowania Ponieważ obwód jest czynny, należy wybrać tryb prądowy lub automatyczny Przesuwając głowicę odbiornika od zabezpieczenia do zabezpieczenia, można zidentyfikować szukane zabezpieczenie na podstawie maksymalnego sygnału Lokalizowanie przerw w przewodach Przy lokalizowaniu przerw należy podłączyć jedno wyjście nadajnika do uziemienia, a drugie do przewodu fazowego badanego obwodu Koniecznie trzeba uziemić drugi (nie podłączony do nadajnika) koniec przerwanego przewodu Dodatkowo należy uziemić wszystkie przewody poza badanym, najlepiej na obu końcach, aby zapobiec przenoszeniu się sygnału między przewodami Trasowanie kabli podziemnych W przypadku lokalizacji kabli zakopanych w ziemi (będących lub nie pod napięciem), jeden przewód z nadajnika należy podłączyć do oddzielnego uziemienia (np w postaci sondy wbitej w ziemię), jak najdalej od rozdzielnicy, a drugi do przewodu PE lub PEN kabla, zaś nadajnik w tym przypadku należy ustawić w tryb mocowy W zestawie znajduje się film instruktażowy pozwalający w prosty sposób zapoznać się z szerokim wachlarzem możliwości lokalizatora LKZ-700 Lokalizator LKZ-710 jest uproszczoną wersją modelu LKZ-700, mogącym znaleźć zastosowanie dla sporadycznych lokalizacji trasy przewodów lub lokalizacji zabezpieczeń LKZ-710 to lokalizator pracujący jedynie w trybie prądowym (w instalacji znajdującej się pod napięciem); w przypadku obwodów pozbawionych napięcia można użyć dodatkowego zasilania (np akumulator 12V) Dzięki zastosowaniu nadajnika-modulatora generującego własny sygnał o specjalnie dobranej częstotliwości, dokładność znajdowania przewodów w ścianach jest nieporównywalnie wyższa, niż przy użyciu neonówki bezdotykowej Lokalizacja przewodów i kabli pod napięciem (LKZ-700, LKZ-710) oraz bez napięcia (LKZ-700): - wykrywanie przewodów w sufitach, ścianach i podłogach, - lokalizowanie przerw w przewodach (LKZ-700), - śledzenie przebiegu instalacji całego budynku, - wykrywanie gniazd wtyczkowych i przełączników w instalacji budynku, - lokalizowanie zwarć między przewodami, - śledzenie trasy kabli ekranowanych, - śledzenie trasy przewodów w rurkach metalowych, - identyfikacja bezpieczników w rozdzielnicy, - trasowanie kabli podziemnych (LKZ-700), - śledzenie przebiegu przewodzących rur instalacji wodnej lub CO (LKZ-700), - bezdotykowe wykrywanie przewodów pod napięciem Dodatkowe funkcje lokalizatorów: - sygnalizacja pracy nadajnika i odbiornika za pomocą sygnałów akustycznych i LED, - wskazanie poziomu odbieranego sygnału przy pomocy wielopunktowej linijki świetlnej w odbiorniku oraz sygnałów dźwiękowych, - praca w szerokim zakresie napięć znamionowych do 500V RMS, - trzy (LKZ-700) lub dwa (LKZ-710) poziomy wzmocnienia sygnału nadajnika, - automatyczny lub ręczny dobór trybów pracy nadajnika (LKZ-700), - samoczynny dobór zakresu wskaźnika odbiornika - funkcja ZOOM (LKZ-700), - cztery tryby pracy lokalizatora: napięciowy, prądowy i prądowo-napięciowy oraz mocowy (LKZ-700) + tryb Auto, - zasilanie akumulatorowe nadajnika (LKZ-700) CAT III 300V IP 40 - temperatura pracy C Pozostałe dane techniczne LKZ-700: - rodzaj izolacji podwójna, zgodnie z PN-EN zasilanie nadajnikapakiet akumulatorów typu SONEL/Ni-MH 9,6V 2Ah - maksymalne napięcie pracy nadajnika500vrms (707V p-p) - wymiary nadajnika mm - masa nadajnikaok 490 g - temperatura ładowania akumulatorów 0+40 C - maksymalny zasięg lokalizatora (tryb mocowy): 2m - maksymalny zasięg neonówki bezdotykowej:20cm (w powietrzu), 3cm (w betonie) - zasilanie odbiornika bateria 9V 6LR61 alkaliczna - wymiary odbiornika mm - masa odbiornikaok 200 g Pozostałe dane techniczne LKZ-710: - rodzaj izolacji podwójna, zgodnie z PN-EN zasilanie nadajnikaźródło zewnętrzne AC min 24V lub DC min 12V - maksymalne napięcie pracy nadajnika250vrms (353V p-p) - wymiary nadajnika mm - masa nadajnikaok 300 g - maksymalny zasięg lokalizatora:60cm - maksymalny zasięg neonówki bezdotykowej:20cm (w powietrzu), 3cm (w betonie) - zasilanie odbiornika bateria 9V 6LR61 alkaliczna - wymiary odbiornika mm - masa odbiornikaok 200 g Wyposażenie standardowe lokalizatorów: CAT III 300V Nadajnik od LKZ-710 może współpracować ze wskaźnikiem napięć P-3 przy identyfikowaniu faz w sieci elektrycznej - przewód 1,2m czarny zakończony wtykami bananowymi (LKZ-700) WAPRZ1X2BLBB - przewód 1,2m żółty zakończony wtykami bananowymi (LKZ-700) WAPRZ1X2YEBB - sonda ostrzowa żółta z gniazdem bananowym WASONYEOGB1 - sonda ostrzowa czarna z gniazdem bananowym WASONBLOGB1 - krokodylek czarny WAKROBL20K01 - krokodylek żółty WAKROYE20K02 - futerał M4 (LKZ-700) WAFUTM4 - futerał M1 (LZK-710) WAFUTM1 - przewód 20m czerwony na szpuli zak wtykami bananowymi (LKZ-700) WAPRZ020REBS - sonda 26 cm do wbijania w grunt (LKZ-700) WASONG26 - zasilacz do ładowania akumulatora nadajnika (LKZ-700) WAZAS3X5Z1 - akumulator Ni-MH 9,6V 2Ah (zamontowany w nadajniku LKN-700) (LKZ-700) WAAKU04 - bateria 9V (zasilanie odbiorników) LKZ-700: LKZ-710: Lokalizator LKZ-700 pozwala trasować kable podziemne (w obwodzie zamkniętym) nawet do głębokości 2m IP LATA GWARANCJI 51

27 POMIARY NATĘŻENIA OŚWIETLENIA POMIARY NATĘŻENIA OŚWIETLENIA Luksomierz LXP-1 Indeks: WMPLLXP1 Możliwości percepcyjne, a przez to stan psychofizyczny człowieka zależą w bardzo dużym stopniu od środowiska, w jakim aktualnie przebywa Bodźce świetlne są decydującymi czynnikami wpływającymi na komfort psychiczny - przebywanie w miejscach o nienaturalnym dla człowieka oświetleniu może nie tylko przyspieszać powstawanie uczucia zmęczenia czy spowodować powstanie wad wzroku, ale również wpłynąć na powstanie szeregu innych chorób, pozornie niezwiązanych z wpływem światła na organizm ludzki Możliwość negatywnego wpływu oświetlenia na człowieka jest szczególnie istotna w sensie bezpieczeństwa oraz wydajności pracy Odbiór bodźców świetlnych zależy od indywidualnych cech danego człowieka, niemniej jednak jest zbliżony dla różnych ludzi, dlatego też powstały odpowiednie przepisy regulujące wymagane wartości i rodzaje oświetlenia w miejscach przebywania i pracy ludzi Światło widzialne przez człowieka jest falą elektromagnetyczną o długości od ok 380 do ok 780nm Czułość oka ludzkiego nie jest jednakowa w każdych warunkach; wynika to z budowy i rozmieszczenia receptorów wewnątrz oka oraz natury samego światła Zakres widzialny fal elektromagnetycznych W warunkach światła dziennego oko jest najbardziej czułe na barwy zielone, natomiast w nocy lub przy bardzo słabym oświetleniu czułość ta zmienia się w kierunku barw niebieskich (stąd subiektywne odczucie, że w nocy wszystko jest szare) - patrz rysunek u dołu strony Mimo zdolności adaptacyjnych oka w zależności od natężenia oświetlenia, podczas pomiarów wymaga się, aby charakterystyka przyrządu odpowiadała oku zaadaptowanemu do jasności Krzywą widmową odpowiadającą takiej czułości nazywa się krzywą fotopową V λ, jest ona przydatna do wyliczania wielkości fotometrycznych Ustalając kryteria doboru właściwości oświetlenia należy brać pod uwagę zarówno zalecenia Międzynarodowej Komisji Oświetleniowej (CIE), określającą optymalne warunki dla oświetlenia pomieszczeń w zależności od sposobu ich wykorzystywania, jak i lokalne przepisy w naszym wypadku Polskie Normy Polski Komitet Normalizacyjny stoi na stanowisku, iż nie można nakazywać, ani też zabraniać stosowania Polskich Norm, przy czym wycofanie normy nie oznacza jej unieważnienia i tym bardziej zakazu stosowania Dlatego też, prowadząc badania oświetlenia, oprócz aktualnej normy PN-EN Technika świetlna Oświetlenie miejsc pracy Część 1: Miejsca pracy wewnątrz pomieszczeń można również posiłkować się przepisami zawartymi w normach PN-84/E Oświetlenie wnętrz światłem elektrycznym (gdzie zawarte są przepisy dotyczące najmniejszych wymaganych wartości natężenia oświetlenia typowych stanowisk pracy), oraz normach PN-71/E i PN-84/E-02035; przy czym należy zauważyć, że podawane wartości (również w normie aktualnej) odpowiadają minimalnym zaleceniom CIE Niemniej, norma PN-84/E zalecała zwiększać wymagane wartości dla wszelkich sytuacji, kiedy błąd spowodowany złym postrzeganiem mógłby spowodować wypadek, lub większość pracowników stanowią osoby w wieku ponad 40 lat; albo zmniejszać te wartości, jeśli np praca na danym miejscu ma charakter krótkotrwały Zalecenia CIE określają progowe wartości luminancji dla optymalnych warunków spostrzegania, ponieważ zaś łatwiej jest mierzyć wartości natężenia oświetlenia, wymogi podawane są właśnie dla tej wielkości Dodatkowo, podaje się również zalecaną równomierność natężenia oświetlenia w polu widzenia, czyli jak może być eksponowane miejsce, gdzie znajduje się przedmiot pracy Nadmierna nierównomierność oświetlenia (np nieosłonięte źródła światła w polu widzenia) może powodować olśnienie, które może zmniejszyć zdolność rozpoznawania detali lub powodować odczucie niewygody Równomierność natężenia oświetlenia powinna być również zachowana w czasie, ze względu na określony czas adaptacji oka do zmian Dlatego istotny jest poziom tętnienia, a co za tym idzie, migotania światła Barwa światła jest kolejnym czynnikiem, który ma istotny wpływ na samopoczucie osób przebywających w pomieszczeniu Najoptymalniejsze oświetlenie to takie, którego skład widmowy jest najbardziej zbliżony do światła dziennego Źródła światła dzieli się wg temperatury barwowej na światło ciepłe, białe oraz chłodne Zaleca się, aby przy mniejszych natężeniach oświetlenia (do l) stosować źródła światła o barwie ciepłej Temperaturę barwową można określić na podstawie wskaźnika oddawania barw (Ra), który odzwierciedla różnicę barw przedmiotu oświetlonego światłem naturalnym oraz badanym Źródła o względnie dużym współczynniku R a to np zwykłe żarówki W większości pomieszczeń produkcyjnych można stosować świetlówki o wskaźniku powyżej 70 Źródła o wskaźniku poniżej 70 (lampy rtęciowe, sodowe) stosuje się wszędzie tam, gdzie rozróżnianie barw ma drugorzędne znaczenie (oświetlenie korytarzy, magazynów itp) Pomiary parametrów pozwalających na ocenę warunków oświetlenia powinny być wykonywane przy odbiorze nowych urządzeń oświetleniowych, podczas modernizacji istniejących, lub okresowo co 5 lat Zaleca się prowadzenie badań nie rzadziej niż co 2 lata Pomiary urządzeń oświetleniowych w pomieszczeniach powinno wykonywać się przy braku oświetlenia zewnętrznego przy całkowicie zasłoniętych oknach, a jeśli jest to niemożliwe, w nocy Sylwetka pomiarowca nie może mieć wpływu na wyniki, dlatego osoba wykonująca pomiary powinna mieć ciemne ubranie, zaś podczas pomiarów ustawiać się jak najdalej od punktu wykonywania pomiarów Optymalnym miernikiem jest przyrząd, który ma możliwość jak najdalszego oddalenia czujnika Pomiary powinny być wykonywane w płaszczyźnie zadania (np powierzchnia biurka), umieszczając czujnik bezpośrednio na płaszczyźnie pod kątem, pod jakim jest ona umieszczona Jeśli jako źródła światła zastosowane są lampy wyładowcze, powinny być włączone przynajmniej pół godziny przed pomiarem Lampy wyładowcze nie mogą być nowe, powinny pracować co najmniej 100 godzin przed pomiarami (dla żarówek i oświetlenia halogenowego jest to tylko godzina, zaś pomiary można wykonywać od razu po załączeniu oświetlenia) Ponieważ norma PN-EN określa jedynie zakres procedur weryfikacyjnych, przy ustalaniu szczegółów pomiaru można posiłkować się wycofanymi normami PN-84/E oraz PN-84/E W pomieszczeniach z konkretnymi stanowiskami pracy punkty pomiarowe ustala się bezpośrednio na każdym stanowisku (przeważnie 4-9 punktów) W pomieszczeniach małych pomiary wykonuje się co 1m (można nanieść na szkic siatkę pomocniczą) Dla większych pomieszczeń przydatne będzie zastosowanie wzoru z normy PN-84/E-02033, pozwalającego wyliczyć minimalną ilość punktów pomiarowych dla danego pomieszczenia, w zależności od wymiarów oraz wysokości zawieszenia źródeł światła Na podstawie pomiarów można wyliczyć równomierność oświetlenia dla danego miejsca (płaszczyzny roboczej, ciągu komunikacyjnego) Dla pomiaru oświetlenia wnętrz światłem dziennym należy przeprowadzić pomiary, które pozwolą określić współczynnik światła dziennego W tym celu, posługując się dwoma luksomierzami, wykonujemy pomiary jednocześnie na zewnątrz oraz wewnątrz pomieszczeń oświetlonych przez okna lub świetliki (ułatwieniem będzie tu zegar czasu rzeczywistego zastosowany w luksomierzach, np w modelu LXP-1) Z kolei podczas pomiarów oświetlenia awaryjnego mamy do czynienia z bardzo małymi wartościami natężenia oświetlenia, użyty przyrząd musi mieć możliwość mierzenia takich wartości Podobnie w strefach wysokiego ryzyka, gdzie konieczne jest sprawdzenie równomierności natężenia oświetlenia z bardzo dużą rozdzielczością Dobierając przyrząd należy zwrócić uwagę na posiadanie przez niego świadectwa wzorcowania, gdyż ogniwo fotoelektryczne będące czujnikiem starzeje się w czasie, dlatego powinno być poddawane okresowej kontroli metrologicznej Zdecydowanie lepszym wyborem będzie przyrząd z zastosowanym ogniwem krzemowym, które wymaga wzorcowania co 2 lata (ogniwa selenowe co pół roku) Czujnik musi mieć korekcję na ukośne padanie światła (charakterystyka cosinus) Charakterystyka czułości widmowej V λ musi być dopasowana do wymogów krzywej CIE Podstawowe funkcje przyrządu: - rozdzielczości pomiaru natężenia światła w zakresie od 0,1L 0,1kL (FC kfc), - wysoka dokładność i krótki czas reakcji, - funkcja DATA-HOLD służąca do zatrzymania wyświetlanych wartości pomiarowych na wyświetlaczu, - automatyczne zerowanie, - współczynnik korekty nie musi być obliczany ręcznie dla niestandardowych źródeł światła, - krótkie czasy reakcji na zmianę natężenia oświetlenia, - funkcja zatrzymania wartości szczytowej (PEAK-HOLD) pozwalająca na pomiar sygnału szczytowego impulsu świetlnego o czasie trwania krótszym niż 10μs, - automatyczne wyłączenie zasilania po 15 minutach (możliwość wyłączenia funkcji), - pomiary wartości maksymalnych i minimalnych, - odczyty względne, - duży i łatwy w odczycie podświetlany wyświetlacz, - złącze USB pozwalające na połączenie urządzenia z komputerem, - cztery zakresy pomiarowe, - zapis 99 pomiarów w pamięci, które mogą zostać odczytane w mierniku, - zapis pomiarów w pamięci rejestratora LXP-1 posiada rejestrator z regulowanym czasem próbkowania - wyświetlacz3¾ cyfry, LCD z 40-segmentowym bargrafem - przekroczenie zakresusymbol OL - powtarzalność±3% - wrażliwość widmowafotopowa CIE (krzywa wrażliwości ludzkiego oka CIE) - błąd dopasowania cosinus (f2 )±2% - próbkowanie1,3 razy/s - źródło zasilania bateria 9V - fotodetektorjedna fotodioda krzemowa oraz filtr krzywej widmowej - długość przewodu fotodetektoraok 150cm - wymiary fotodetektora mm - wymiary miernika mm - waga390g - gwarancja 24 miesiące Wyposażenie standardowe luksomierza LXP-1: - przewód USB - bateria 9V (1 szt) - program Light Meter do sterowania miernikiem i odczytu danych - świadectwo wzorcowania, - walizka Pomiar natężenia oświetlenia Skrót z oznacza pełny zakres Skrót wm oznacza wartość mierzoną wzorcową Charakterystyka czułości widmowej Zastosowana fotodioda z filtrami sprawia, że charakterystyka czułości widmowej jest dobrze dopasowana do wymogów krzywej CIE (INTERNATIONAL COMMISSION ON ILLUMINA- TION) Charakterystyka czułości V (λ) jak opisanona poniższym wykresie Charakterystyka czułości widmowej WAPRZUSB Zakres wyświetlania Niepewność widmowa Błąd podstawowy 400,0 L 40,00 FC 4000 L 400,0 FC 40,00 kl 4000 FC 400,0 kl 40,00 kfc UWAGA: 1kL=1000L; 1kFC=1000FC Funkcja f1 ±6% ±(3% wm + 0,5% z) (<10,000 L) ±(4% wm + 10 cyfr) (>10,000 L) Wykres czułości widmowej dla widzenia w dzień Wykres czułości widmowej dla widzenia w nocy - temperatura i wilgotność robocza040 C oraz wilgotność względna 0% do 80% - temperatura i wilgotność przechowywania-1050 C oraz wilgotność względna 0% do 70% 52 2 LATA GWARANCJI 53

28 OPROGRAMOWANIE ANALIZA JAKOŚCI ZASILANIA PROGRAM FOTON Indeks: WAPROFOTON ANALIZA JAKOŚCI ZASILANIA Cechy programu FOTON 12464: - tworzenie protokołów z pomiarów parametrów oświetlenia zgodnie z normą PN-EN 12464: automatyczne obliczanie średniej wartości mierzonej, automatyczne obliczanie równomierności oświetlenia, analiza natężenia oświetlenia na stanowisku pracy, formularz umożliwiający wykonanie protokołu pomiarów natężenia oświetlenia ogólnego, formularz umożliwiający wykonanie protokołu pomiarów natężenia oświetlenia awaryjnego, formularz umożliwiający wykonanie protokołu pomiarów natężenia oświetlenia stanowiskowego, - baza klasyfikacji pomieszczeń zamieszczona w normie PN-EN 12464, - analiza danych w oparciu o normy: PN-EN Światło i oświetlenie Oświetlenie miejsc pracy Część 1: Miejsca pracy we wnętrzach dla badania oświetlania stanowisk pracy, PN-EN 1838:2005 Zastosowanie oświetlenia Oświetlenie awaryjne dla badania oświetlenia awaryjnego, - drzewiasta struktura protokołu odzwierciedla rozkład pomieszczeń w obiekcie, - 3 rodzaje badań przypisane do pomieszczenia (ogólne, awaryjne, stanowisk pracy), - definiowanie rodzaju pomieszczenia zgodnie z klasyfikacją określoną w normie PN-EN automatyczny dobór kryteriów oceny dla wybranego rodzaju pomieszczenia, - komunikacja i pobieranie danych zapisanych w mierniku LXP-1, - możliwość ręcznego wprowadzania danych, - na bieżąco wyliczana średnia natężenia oświetlenia i równomierność oraz inne niezbędne współczynniki, - funkcje przyspieszające tworzenie dokumentacji: klonowanie pomieszczeń, wpis wielu punktów pomiarowych za jednym kliknięciem, obliczenie minimalnej ilości punktów w danym pomieszczeniu, seryjne wypełnianie nazw punktów pomiarowych, - wieloczęściowy wydruk protokołu: strona tytułowa, gdzie podane są informacje o wykonawcy, miejscu pomiarów, rodzajach badań, warunkach pomiarów, spis treści wraz ze spisem wszystkich pomieszczeń, teoria pomiarów, gdzie podane są podstawowe definicje związane z pomiarami oświetlenia oraz wyjaśnione są oznaczenia użyte w programie, podsumowanie, gdzie podane są informacje o osobach wykonujących badania, użytych miernikach oraz podane jest orzeczenie o pozytywnym lub negatywnym rezultacie badań, - dane przechowywane w plikach (dokumentach), dzięki czemu łatwo mogą być archiwizowane na dowolnym nośniku i przesyłane np pocztą internetową, - możliwość wydrukowania protokołu w postaci pliku PDF, - bieżąca aktualizacja z internetu, - wersja demonstracyjna dostępna na stronie wwwsonelpl Energia elektryczna jest produktem, więc podobnie jak inne produkty, powinna spełniać odpowiednie wymagania jakościowe Aby urządzenia elektryczne działały poprawnie wymagane jest, aby wartość napięcia zasilającego (oraz inne parametry zasilania) zawierała się w określonej tolerancji Kiedyś większość odbiorników miała charakter liniowy, a do napędu maszyn używano silników bez układów przekształtnikowych Istniejące nieliczne odbiorniki nieliniowe, np stacje prostownikowe, elektrolizery, nagrzewnice indukcyjne, pracowały z reguły w wydzielonych sieciach, więc ich wpływ na system elektroenergetyczny był niewielki Obecnie zdecydowana większość urządzeń (szczególnie elektronicznych i komputerowych) wymaga wysokiej jakości energii Niestety, urządzenia te są często przyczyną odkształceń napięcia zasilającego w instalacji, gdyż z powodu nieliniowości swoich charakterystyk pobierają niesinusoidalny prąd przy sinusoidalnym napięciu zasilającym Wraz z rozwojem techniki, a także zniesieniem barier gospodarczych, masowo zaczęto wprowadzać do systemu urządzenia, które przetwarzały energię elektryczną przed ostateczną zamianą na prąd Zamiast budować kosztowne przekładnie mechaniczne coraz częściej silniki steruje się za pomocą falowników, które nie dość, że pozwalają na bezstopniową zmianę prędkości obrotowej silnika, to dają się bardzo łatwo sterować np z komputera linii technologicznej W gospodarstwie domowym oprócz żarówki i czajnika elektrycznego spotkamy również kuchnie mikrofalowe, komputery, sprzęt AV, które pobierają silnie odkształcony prąd z sieci, a sterownik fazowy znajdziemy nawet w odkurzaczu czy mikserze W biurowcach tysiące świetlówek kompaktowych pobierają prąd o poziomie odkształceń ponad 150%, a urządzenia będące wyposażeniem biur kopiarki, komputery, UPS y w większości są znaczącym źródłem odkształceń Problemy, których powodem jest zła jakość zasilania, są niezwykle poważne i potrafią w znaczący sposób utrudnić życie odbiorcom energii elektrycznej, narażając ich niejednokrotnie nawet na znaczne straty materialne Utrzymywanie zadowalającej jakości energii jest więc niezwykle ważną kwestią Dotyczy to zarówno dostawcy jak i odbiorcy energii elektrycznej W praktyce, poziom jakości energii jest kompromisem między odbiorcą a dostawcą Jeżeli jakość energii nie jest odpowiednia, powinny być podjęte środki poprawy jakości energii i wykonanie analizy koszów i korzyści Najczęściej koszty niskiej jakości energii zwykle przewyższają koszty środków potrzebnych do jej poprawy Różne źródła podają, że straty wynikające z niskiej jakości zasilania mogą wynosić w UE nawet do 100 mld euro rocznie Ponieważ energia elektryczna jest specyficznym produktem i nie można jej w prosty sposób magazynować w celu późniejszego pomiaru jakości, pomiary muszą być wykonane w punkcie poboru energii i w czasie jej dostarczania Pomiary te stanowią złożony problem, ponieważ dostawcy i odbiorcy, których urządzenia są nie tylko wrażliwe na złe parametry zasilania, ale same są także źródłem zaburzeń, mają odmienne punkty widzenia Analizator PQM-701 służący do pomiarów parametrów jakości zasilania jest przystosowany do pracy wewnątrz jak i na zewnątrz pomieszczeń (stopień ochrony IP 65, wbudowana grzałka uruchamiana przy temperaturach poniżej 0 C) Możliwość pracy we wszystkich układach nn (od 100V do 690V, 6 rodzajów cęgów pomiarowych różnej średnicy o prądach od 10A do 3000A) oraz za przekładnikami, czyni z niego uniwersalne narzędzie do pomiarów jakości zasilania Dołączone intuicyjne oprogramowanie umożliwia obsługę analizatora, odczyt danych oraz analizę wszystkich zaburzeń powodujących złą jakość zasilania, z których najważniejsze to: Wyższe harmoniczne powstają w przypadku pobierania prądu przez urządzenia w sposób nieliniowy Praktyka dowodzi, że harmoniczne powyżej 20 występują bardzo rzadko i mają zwykle małe wartości, dlatego w normie EN zostało ustalone rejestrowanie harmonicznych do 25 Maksymalne progi dla harmonicznych są różne (są to pojedyncze procenty maksymalnie 6% dla piątej harmonicznej) Przykład przebiegu odkształconego prądu Wyższe harmoniczne mogą powodować różnego rodzaju niekorzystne zjawiska w sieci takie jak: przegrzewanie się przewodów neutralnych, straty w transformatorach a nawet ich uszkodzenia, uszkodzenia kondensatorów w układach kompensacji mocy bierniej przy rezonansie harmonicznych, straty w silnikach, wadliwe działanie urządzeń elektronicznych łącznie z ich uszkodzeniem Zapady, zaniki oraz przerosty napięcia zapad napięcia jest zmniejszeniem wartości napięcia w przedziale od 90% do 5% napięcia znamionowego, natomiast obniżenie napięcia poniżej 5% napięcia znamionowego traktowane jest jako zanik napięcia Przerost napięcia występuje wówczas, gdy wartość napięcia zasilającego przekroczy 110% wartości napięcia znamionowego Przyczyną powstawania zapadów napięcia jest głównie załączanie odbiorników o dużej mocy w obrębie sieci zasilającej i to zarówno po stronie odbiorcy jak i dostawcy energii elektrycznej Zjawisko to tym częściej występuje im większa jest impedancja linii (np wsie, gdzie występują napowietrzne linie nn o małych przekrojach żył przewodów, przy jednoczesnym zwiększeniu pobieranej mocy przez odbiorców) Rzadziej występującą przyczyną zapadów są zwarcia występujące w sieciach rozdzielczych jak również odbiorczych Przykład zaniku napięcia (przerwy w zasilaniu) Zapady, zaniki oraz przerosty napięcia mogą powodować wiele negatywnych skutków: nieprawidłowe działanie urządzeń elektrycznych, a w skrajnych przypadkach ich uszkodzenia; zjawisko migotania światła; poważne straty finansowe spowodowane zatrzymaniem procesów produkcyjnych Migotanie światła (flicker) zjawisko okresowej zmiany strumienia świetlnego, na skutek zmian napięcia zasilającego Migotanie światła jest wynikiem spadków napięcia na skutek przyłączania i odłączania obciążeń o dużej mocy (np spawarki, piece łukowe itp) Badania wykazały, że migotanie odczuwalne jest najbardziej dla częstotliwości ok 9 zmian natężenia oświetlenia na sekundę Najbardziej wrażliwymi źródłami oświetlenia są tradycyjne żarówki z włóknem wolframowym Najlepszą odpornością na migotanie charakteryzują się lampy fluorescencyjne Na wykresie poniżej można wyraźnie zauważyć, że w badanej sieci graniczna wartość jedności wskaźnika migotania jest przekroczona ponad trzy razy Wykres pokazuje, że codziennie były załączane urządzenia, które powodowały zbyt duże wahania napięcia zasilającego, a co za tym idzie, zbyt uciążliwe migotanie światła Zjawisko migotania światła powoduje pogorszenie samopoczucia u ludzi, irytację, bóle głowy itp Przykład przekroczenia wskaźnika P LT Asymetria zasilania jest pojęciem związanym z sieciami trójfazowymi i może się odnosić do asymetrii napięć zasilających, asymetrii prądów obciążenia lub asymetrii odbiornika Asymetria napięć (prądów) występuje w sieciach trójfazowych, gdy wartości napięć (prądów) w fazach różnią się między sobą i/lub kąty między poszczególnymi fazami są różne od 120 Przykład asymetrii spowodowanej operacją łączenia Najczęstszym źródłem asymetrii jest nierównomierne obciążenie poszczególnych faz Dobrym przykładem jest podłączanie do sieci trójfazowych dużych obciążeń jednofazowych takich jak kolejowe silniki trakcyjne Asymetria może wywoływać niepożądane następstwa takie jak: utrudniony rozruch silników indukcyjnych oraz szybsze zużycie mechaniczne, zwiększone straty energii w liniach przesyłowych i transformatorach 54 55

29 Podstawowe cechy urządzeń: IP 65 - przewidziane do pracy w sieciach o częstotliwości znamionowej 50/60Hz, - przewidziane do pracy w sieciach o napięciach znamionowych: 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V, 254/440V, 400/690V, - układy obsługiwanych sieci: - jednofazowy, - dwufazowy ze wspólnym N, - trójfazowy gwiazda z i bez przewodu N, - trójfazowy trójkąt, - konfiguracja sieci ustawiana z poziomu programu komputerowego, - zasilanie z badanej sieci (PQM-701, 701Z) lub z zewnętrznego źródła (PQM-701Z) - wbudowany akumulator pozwala na 4 godziny pracy bez zasilania Parametry mierzone: PQM-701/701Z mają możliwość rejestracji danych z półokresowym czasem uśredniania PQM-701/701Z umożliwiają pomiary zgodnie z Rozporządzeniem Ministra Gospodarki z dnia w sprawie szczegółowych warunków funkcjonowania systemu energetycznego ANALIZATORY REJESTRUJĄ PARAMETRY SIECI ZGODNIE Z KLASĄ A NORMY EN napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych, spełnione wymogi EN klasa A) wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 690V, możliwość współpracy z przekładnikami napięciowymi, - prądy L1, L2, L3, N (cztery wejścia pomiarowe) - wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi, - współczynniki szczytu dla prądu (CFI) i napięcia (CFU), - częstotliwość w zakresie 40Hz 70Hz (spełnione wymogi EN klasa A), - moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna), - rejestracja mocy: Metoda Budeanu, IEEE 1459, - energia czynna (E P), bierna (E q), pozorna (E S), - współczynnik mocy (Power Factor), cosφ, tgφ, - współczynnik K (przeciążenie transformatora spowodowane harmonicznymi), - harmoniczne do 50-tej w napięciu i prądzie (spełnione wymogi EN klasa I), - współczynnik zniekształceń harmonicznych THD dla prądu i napięcia, - wskaźnik krótkookresowego (P ST) oraz długookresowego (P LT) migotania światła (spełnione wymogi EN klasa A), - asymetria napięć (spełnione wymogi EN klasa A) i prądów, - rejestracja przepięć, zapadów i przerw napięcia wraz z oscylogramami (spełnione wymogi EN klasa A), - rejestracja zdarzeń dla prądu wraz z oscylogramami, - rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania Analizatory jakości zasilania PQM-701/701Z Wyposażenie standardowe analizatorów PQM-701/701Z: - przewód 22m czarny zakończony wtykami bananowymi (701-3 szt, 701Z - 4szt) - przewód 22m żółty zakończony wtykami bananowymi - przewód 22m niebieski zakończony wtykami bananowymi (701-1 szt, 701Z - 2 szt) - krokodylek czarny ( szt, 701Z - 4 szt) - krokodylek żółty - krokodylek niebieski (701-1 szt, 701Z - 2 szt) - przewód do transmisji danych USB - wtyk sieciowy z wejściami bananowymi (L1 oraz N) do zasilania analizatora - adapter OR-1 - odbiornik USB do transmisji radiowej - program Sonel Analiza do odczytu i analizy danych (pełna wersja) - karta SD - twarda walizka - opaska do mocowania na słupie - zaczep do mocowania miernika na szynie DIN (ISO) (2 szt) - wbudowany akumulator, świadectwo wzorcowania Przyrządy spełniają wymagania norm: Indeks: WMPLPQM701 WMPLPQM701Z WAPRZ2X2BLBB WAPRZ2X2YEBB WAPRZ2X2BUBB WAKROBL20K01 WAKROYE20K02 WAKROBU20K02 WAPRZUSB WAADAAZ1 WAADAUSBOR1 WAPOZSD1 WAWALXL1 WAPOZOPAKPL WAPOZUCH2 PQM-701/701Z zapewniają szybki odczyt danych dzięki rejestracji na karcie SD PN-EN (klasa A) (kompatybilność elektromagnetyczna - metody pomiarów) PN-EN (klasa I) (pomiary harmonicznych) PN-EN (klasa A) (migotanie światła) PN-EN (pomiary napięcia zasilającego) PN-IEC (bezpieczeństwo przyrządów pomiarowych) W cenie przyrządów jest pełna wersja intuicyjnego oprogramowania do analizy wyników rejestracji PQM-701/701Z mogą pracować w dowolnych warunkach klimatycznych PQM-701Z posiada niezależne gniazda, umożliwiające zasilanie z osobnego źródła Parametry analizatorów PQM-701/701Z Napięcie przemienne (TRMS) Współczynnik szczytu (Crest Factor) Prąd przemienny TRMS Częstotliwość Moc czynna,bierna, pozorna i odkształcenia Energia czynna bierna i pozorna Cosφ i współczynnik mocy (PF) Tgφ Harmoniczne THD Moc czynna i bierna harmonicznych Kąt pomiędzy harmonicznymi prądu i napięcia Współczynnik K (K-Factor) Wskaźnik migotania światła (flicker) Asymetria napięcia ANALIZA JAKOŚCI ZASILANIA Parametr Zakres pomiarowy Maks rozdzielczość Błąd podstawowy Napięcie Prąd Napięcie Prąd Napięcie Prąd Napięcie oraz prąd 0,0 690,0V 1,00 10,00 ( 1,65 dla napięcia 690V) 1,00 10,00 ( 3,6 I ) nom w zależności od cęgów* 40,0070,00 Hz w zależności od konfiguracji (przekładniki, cęgi) w zależności od konfiguracji (przekładniki, cęgi) 0,001,00 0,0010,00 taki sam jak napięcia przemiennego True RMS taki sam jak prądu przemiennego True RMS 00,0% (względem wartości skutecznej) w zależności od konfiguracji (przekładniki, cęgi) -180,0 +180,0 1,050,0 0,2010,00 0,020,0% % U n % zakresu nominalnego Hz do czterech miejsc po przecinku do czterech miejsc po przecinku taka sama jak napięcia przemiennego True RMS taka sama jak prądu przemiennego True RMS 0,1% zależna od wartości minimalnych prądu i napięcia *Cęgi F-1, F-2, F-3:03000A (10000A p-p) *Cęgi C-4: 01000A (3600A p-p)*cęgi C-5: 01000A (3600A p-p)*cęgi C-6: 010A (36A p-p) (bez przekładników prądowych) Wyposażenie dodatkowe analizatorów PQM-701/701Z: Prąd znamionowy Maks prąd przeciążeniowy Minimalny prąd możliwy do pomiaru Częstotliwość Poziom sygnału wyjściowego Maks średnica mierzonego przewodu Minimalna dokładność podstawowa Zasilanie bateryjne Długość przewodu Kategoria pomiarowa 0,1 0,1 0,1% ±0,1% U n ±5% ± 5% wm ±0,1% zakresu nominalnego (błąd nie uwzględnia błędu cęgów) ± Hz w zależności od konfiguracji (przekładniki, cęgi) jak błąd mocy ±0,03 zależy od błędu mocy czynnej i biernej ±5% U h dla U h<1% Un ±0,05% U n dla U h<1% Un ± 5% I h dla I h<3% In ± 0,15% I n dla I h<3% In ±5% ±5% ±(h 1 ) ±10% ±5% ±0,15% (błąd bezwzględny) C-4 C-5 C-6 F-1 F-2 F A AC 1000A AC 1400A DC 10A AC 3000A AC 1200A AC 100mA 30Hz 10kHz 1mV / 1A 52mm 0,5% 2,2m IV 300V 1000A AC 3000A DC 500mA DC 5kHz 1mV / 1A 39mm 1,5% + 2,2m IV 300V - cęgi C-4 do 1000A AC - cęgi C-5 do 1000A AC/DC - cęgi C-6 do 10A AC - cęgi F-1 do 3kA AC (Ø38cm) - cęgi F-2 do 3kA AC ( Ø25cm) - cęgi F-3 do 3kA AC ( Ø14cm) - akumulator (wymienny w serwisie SONEL) - twarda walizka na cęgi 20A AC 10mA 40Hz 10kHz 100mV / 1A 20mm 1% 2,2m IV 300V 1% 2,2m IV 600V 10kA AC 1A 40Hz 10kHz 38,8μV / 1A 360mm 235mm 120mm WACEGC4OKR WACEGC5OKR WACEGC6OKR WACEGF1OKR WACEGF2OKR WACEGF3OKR WAAKU09 WAWALL LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA

30 OPROGRAMOWANIE TEORIA POMIARÓW PROGRAM SONEL ANALIZA BEZPIECZEŃSTWO SPRZĘTU ELEKTRYCZNEGO Program SONEL Analiza jest aplikacją niezbędną do pracy z analizatorem PQM-701, dostarczaną jako wyposażenie stadardowe Umożliwia on: - konfigurację analizatora, - odczyt danych z rejestratora, - podgląd parametrów sieci w czasie rzeczywistym, - kasowanie danych w analizatorze, - przedstawianie danych w formie tabel, - przedstawianie danych w formie wykresów, - analizowanie danych pod kątem normy EN (raporty) i innych zdefiniowanych przez użytkownika warunków odniesienia, - niezależną obsługę wielu analizatorów, - aktualizację do nowszych wersji dostępnych poprzez stronę www Konfiguracja analizatora Program umożliwia konfigurację wszystkich najważniejszych parametrów analizatora Konfigurację przeprowadza się na komputerze, a następnie przesyła do analizatora Konfiguracje można również zapisywać na twardym dysku lub innych nośnikach danych, celem późniejszego wykorzystania Program umożliwia: - wybór Punktów Pomiarowych oraz dowolne przydzielenie pamięci dla poszczególnych Punktów Pomiarowych, - ustawienie czasu analizatora, - włączenie blokady przycisków, - zabezpieczenia kodem PIN przed niepowołanym dostępem osób postronnych, - ustawienie czasu uśredniania, - wybór przekładników prądowych i napięciowych, - wybór trybu wyzwalania (natychmiastowy, po wystąpieniu zdarzenia lub wg ustawionego harmonogramu czasowego), - wybór typu cęgów, określenie czy analizator ma rejestrować dodatkowe parametry w kanałach N i PE, - wybór typu sieci, dla której analizator będzie rejestrował wszystkie ustawione parametry Analizator posiada cztery niezależne od siebie Punkty Pomiarowe Każdy Punkt Pomiarowy można skonfigurować osobno, aby później przeprowadzać cztery różne rejestracje bez potrzeby każdorazowego przeprogramowywania analizatora W każdym Punkcie Pomiarowym można skonfigurować: - czy analizator ma przeprowadzać rejestrację na zgodność z normą EN (oraz Rozporządzeniem Ministra w sprawie standardów jakościowych zasilania) lub wg dowolnych parametrów określonych przez użytkownika, - dla rejestracji dowolnej użytkownik może określić, które parametry analizator ma rejestrować (włączać lub wyłączać), - dla poszczególnych parametrów użytkownik może określić czy rejestrator ma zapisywać wartości chwilowe, średnie, maksymalne czy minimalne, - prawie dla wszystkich parametrów można określić limity, po przekroczeniu których analizator zarejestruje zdarzenie Odczyt danych bieżących Program Sonel Analiza umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną na ekranie komputera w czasie rzeczywistym Parametry te mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci Użytkownik może zobaczyć: - wykresy przebiegów napięcia i prądu (oscyloskop), - wykresy napięcia i prądu w czasie, - wykres wskazowy, - pomiary wielu parametrów, - harmoniczne i moce harmonicznych Analiza danych Przy pomocy programu użytkownik może odczytać dane zapisane na karcie pamięci oraz dokonać analizy odczytanych danych z rejestracji Odczytane dane z analizatora można również zapisać na dysku twardym komputera w celu późniejszej obróbki Dzięki temu możliwa jest archiwizacja danych z kolejnych rejestracji Po odczycie danych użytkownik może dokonać analizy Do wyboru są trzy ekrany: - Ogólne pokazywane są wszystkie dane poszczególnych typów w postaci kropek (Pomiary, Zdarzenia i Oscylogramy), - Pomiary pokazywane są w postaci kropek wszystkie typy pomiarów zarejestrowanych wg czasu uśredniania (napięcie, częstotliwość itd), - Zdarzenia pokazywane są w postaci kropek wszystkie rodzaje wykrytych zdarzeń (zapady, przepięcia, przerwy itd) W programie dostępne są różnego rodzaju wykresy, dzięki którym Użytkownik w prosty sposób może zobaczyć dane zarejestrowane przez analizator: - Wykres czasowy pokazuje przebiegi wskazanych parametrów w czasie, - Oscylogram przebiegi chwilowe napięć i prądów w zdarzeniach lub na końcu czasu u- średniania, - Wykres harmonicznych wykres słupkowy prezentujący poziom harmonicznych rzędu 150, - Wykres Wartość/Czas pokazuje w postaci kropek zdarzenia w funkcji czasu trwania tych zdarzeń Z danych odczytanych z analizatora można utworzyć raporty Użytkownika, które mogą zostać zapisane na dysku w postaci plików PDF, HTML, CSV lub TXT Program umożliwia wygenerowanie raportu na zgodność z normą EN Zasady i obowiązki dotyczące użytkowania różnego rodzaju sprzętu elektrycznego, zarówno w życiu prywatnym jak i zawodowym, określa szeroki zakres przepisów, które oprócz nakładania na producenta obowiązku tworzenia produktów zgodnych z odpowiednimi normami, nakładają odpowiedzialność za stan techniczny tych urządzeń i narzędzi na ich właścicieli Przepisy te dodatkowo określają właściwym wykonywanie regularnych badań i przeglądów oraz sprawdzanie sprzętu po dokonaniu jego napraw Warto jest zatem w odpowiedni sposób i z odpowiednią częstotliwością kontrolować stan techniczny posiadanego sprzętu elektrycznego Wadliwy sprzęt, często uszkodzony bez wiedzy użytkownika, sprowadza duże niebezpieczeństwo na użytkującego, ale może również być przyczyną poważnych strat finansowych, np powodując pożar W takim momencie jeżeli udowodnione zostanie, że sprzęt nie był w pełni sprawny (np uszkodzona izolacja) odpowiedzialność za zdarzenie z producenta przechodzi na właściciela, a dodatkowo może to być podstawą do odmowy wypłaty odszkodowania przez ubezpieczyciela W Polsce dotychczas nie ma jasno sprecyzowanych norm określających obowiązek, zakres czy czasookresy wykonywania testów elektronarzędzi oraz innego sprzętu elektrycznego (w tym sprzętu, który jest często pomijany w sprawach bezpieczeństwa - przedłużaczy, przewodów zasilających, sprzętu biurowego) w trakcie eksploatacji Istnieje jednak obowiązek postępowania zgodnie z zasadami uznanych reguł technicznych Zgodnie z aktualnym stanem prawnym urządzenia elektryczne muszą być eksploatowane ale i sprawdzane zgodnie z wytycznymi zawartymi w instrukcji obsługi dołączonej przez producenta Często jednak informacje tam znajdujące się nie są wystarczające i w tym momencie można wspierać się innymi źródłami wiedzy, o ile informacje tam zawarte nie są sprzeczne z instrukcją obsługi Temat badań pojawia się w wielu przepisach i rozporządzeniach takich jak: Kodeks Pracy, rozporządzenia Ministra Gospodarki, ustawy o ochronie przeciwpożarowej, w prawie budowlanym, prawie energetycznym itp Dodatkowo normy takie jak PN-EN określają zasady wykonywania takich badań przez producentów, zawierając dopuszczalne wartości dla mierzonych parametrów Można tu również zastosować normy europejskie, w tym najbardziej znane VDE 701 oraz VDE 702 Każdy pomiarowiec używający miernika bezpieczeństwa urządzeń elektrycznych, podejmując decyzję o dopuszczeniu lub nie dopuszczeniu do użytku badanych urządzeń, przyjmuje na siebie dużą odpowiedzialność zarówno za zdrowie i życie użytkowników, jak i za ich mienie Osoba taka powinna dysponować profesjonalnym miernikiem, który gwarantuje wysoką dokładność i poprawność wyników Funkcjonalność oraz parametry techniczne testerów sprzętu elektrycznego powinny pozwalać w pełni na kontrolę stanu technicznego urządzeń i narzędzi elektrycznych, w tym także sprawdzenie podstawowych parametrów urządzeń trójfazowych Dodatkowo, dla zapewnienia bezpieczeństwa pracy użytkownika oraz prawidłowych wyników pomiarów, przyrządy zaraz po włączeniu powinny sprawdzić parametry sieci zasilającej (tj napięcie, częstotliwość, ciągłość i napięcie na przewodzie ochronnym) Bardzo przydatna jest możliwość wykonania testów w trybie automatycznym, z możliwością ustawiania własnych sekwencji pomiarowych, z wybranymi przez siebie parametrami, oraz w trybie manualnym ze względu na różnorodność testów dla różnych urządzeń i norm: Test wstępny, oględziny badanego urządzenia - miernik wstępnie sprawdza ciągłości obwodu L-N oraz umożliwia sprawdzenie bezpiecznika, a następnie wskazuje na ekranie moment, kiedy powinno odbyć się sprawdzenie optyczne badanego sprzętu - ze względów oczywistych, oględziny użytkownik musi przeprowadzić sam przed wykonaniem następnych pomiarów Po zakończeniu podawana jest przez użytkownika ocena, pozytywna lub negatywna W skład testu optycznego powinno wchodzić:! sprawdzenie obudowy (brak uszkodzeń mechanicznych),! sprawdzenie działania wyłącznika sieciowego (czy daje się włączyć i wyłączyć),! sprawdzenie przewodu zasilającego i wtyczki sieciowej (brak pęknięć, przegrzań),! sprawdzenie bezpiecznika (czy wartość jest zgodna ze specyfikacją) Pomiar rezystancji przewodu uziemienia (PE) prądem 200mA, 10A lub 25A - różne normy wymagają pomiarów przy użyciu prądu o jednej spośród wymienionych wartości, dodatkowo musi istnieć możliwość wykonania autozerowania przewodów pomiarowych w celu wyeliminowania dodatkowego błędu pomiarowego (lub stosowana jest metoda 4-przewodowa) Zadajnik prądowy musi posiadać wysoką wydajność, zapewniając stały prąd dla całego zakresu pomiarowego Pomiary ciągłości powinny być realizowane w dwojaki sposób, z udziałem gniazda pomiarowego lub samymi przewodami, co pozwala przetestować przewody lub urządzenia nie posiadające wtyczki sieciowej Badanie rezystancji izolacji Wymagane jest napięcie 500V, jednak przyrząd może posiadać również inne napięcia pomiarowe, które mogą być przydatne, jeśli badanie opierać się będzie na specyficznych przepisach Dostępne powinny być dwie możliwości wykonania pomiaru, z udziałem gniazda pomiarowego lub samymi przewodami Pomiar prądów upływu możliwość pomiaru zastępczego prądu upływu, różnicowego prądu upływu, dotykowego prądu upływu oraz prądu upływu PE Przyrząd powinien umożliwić pomiary w szerokim paśmie częstotliwości Pomiar mocy sprawdzenie, czy dane urządzenie pobiera przewidzianą przez producenta moc, łącznie z mierzonymi w tym czasie napięciem i prądem Test przewodów IEC i przedłużaczy - automatyczne sprawdzenie podstawowych parametrów przewodów IEC, a dodatkowo po zastosowaniu odpowiedniego adaptera, przedłużaczy i przewodów zakończonych wtykiem IEC C5 czyli tzw koniczynką Sekwencja pomiarów powinna być wykonywana automatycznie, a w skład jej wchodzą! pomiar rezystancji izolacji żyły PE,! pomiar rezystancji (ciągłości) żyły PE,! test ciągłości żył L i N oraz sprawdzenie czy nie ma zwarcia pomiędzy nimi,! sprawdzenie polaryzacji We wszystkich funkcjach pomiarowych gdzie jest to konieczne powinny być możliwe do ustawienia czasy trwania pomiaru oraz limity dla wyników, umożliwiające porównanie danego wyniku z ustawionym limitem i dokonanie automatycznej oceny poprawny lub niepoprawny Bardzo przydatnym udogodnieniem dla urządzeń pomiarowych jest możliwość zapisu wyników do pamięci lub wydrukowania wyników bezpośrednio po pomiarze Zapis powinien być możliwy dla sekwencji pomiarów, ale również dla pomiarów pojedynczych (wykonanych w trybie manualnym) Ze względu na rodzaj mierzonych urządzeń możliwe powinno być przypisanie kodów kreskowych (np sczytanych poprzez dodatkowy czytnik) Pomocnym dodatkiem może być oprogramowanie, pozwalające na prowadzenie bazy danych badanych urządzeń (w tym informowanie o konieczności przeprowadzenia kolejnych badań), tworzenie i wydruk skróconych oraz rozbudowanych protokołów z pomiarów, tworzenie protokołów zgodnych z odpowiednimi normami (VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010,EN 60335, EN 60950, IEC 6011) Urządzenia testowane zgodnie z normami Przyrządy laboratoryjne Przyrządy pomiarowe i kontrolne Urządzenia generujące napięcie Narzędzia elektryczne Urządzenia grzewcze Urządzenia o napędzie elektrycznym Lampy oświetleniowe Urządzenia multimedialne i telekomunikacyjne Szpule kablowe, przedłużacze, kable połączeniowe Urządzenia do przetwarzania danych i wyposażenie biurowe Urządzenie elektryczne dla medycyny, części aplikacji Urządzenia spawalnicze Uruchomienie i modyfikacje DIN VDE 0751:2001 Testy po naprawie DIN VDE DIN VDE 0751:2001 EN IEC DIN VDE PN-88/E-08400:1988 Testy okresowe DIN VDE 0751:2001 Normy brytyjskie EN IEC PN-EN DIN EN 60950/50116 Testy typu/ testy proceduralne EN DIN EN 60335/50106 PN-EN IEC

31 BEZPIECZEŃSTWO SPRZĘTU ELEKTRYCZNEGO CAT II 300V IP 40 Podstawowe funkcje przyrządu: - pomiar rezystancji przewodu ochronnego prądem: 200mA, 10A (PAT-805), 25A (PAT-805) - I klasa ochronności, - pomiar rezystancji izolacji - napięcia pomiarowe: 100V (PAT-805), 250V (PAT-805) i 500V, - pomiar zastępczego prądu upływu, - pomiar prądu upływu PE, - pomiar różnicowego prądu upływu, - pomiar dotykowego prądu upływu, - pomiar mocy, - pomiar poboru prądu, - test przewodu IEC, - sprawdzenie bezpiecznika, - sprawdzenie rezystancji obwodu L-N, - pomiar napięcia i częstotliwości sieci, - automatyczne, programowalne procedury testowe Dodatkowe funkcje miernika: Automatyczny wybór zakresu pomiarowego komórek pamięci wyników pomiaru z możliwością ich przesłania do komputera PC przez łącze USB lub wydrukowania Profesjonalne oprogramowanie do obróbki danych i tworzenia raportów (opcja) Współpraca z czytnikiem kodu kreskowego i drukarką Współpraca z pamięcią przenośną pendrive Duży, czytelny wyświetlacz segmentowy z możliwością podświetlenia Mierniki bezpieczeństwa sprzętu elektrycznego PAT-800, PAT-805 Indeks: WMPLPAT800 (PAT-800) WMPLPAT805 (PAT-805) Wyposażenie standardowe mierników: - przewód zasilający - krokodylek czarny - sonda czarna - przewód pomiarowy banan/banan, czarny 1,2m - przewód USB - bezpiecznik VXP 15A 250VAC 6332mm Littlefuse 2szt - futerał - L5 - program Sonel Reader - certyfikat kalibracji Pomiar rezystancji przewodu uziemienia ustawialny limit górny w zakresie: 10mΩ 1,99Ω z rozdzielczością regulowany czas pomiaru 160s z rozdzielczością 1s Pomiar rezystancji przewodu uziemienia I=200mA (I klasa ochronności) WAPRZZAS1 WAKROBL20K01 WASONBLOGB1 WAPRZ1X2BLBB WAPRZUSB WAPOZB15PAT WAFUTL5 0,000,99Ω 1,0019,99Ω prąd pomiarowy: ł200ma dla R<0,21,99Ω ±(4% wm + 2 cyfry) ±(4% wm + 3 cyfry) Pomiar rezystancji przewodu uziemienia I=10A (I klasa ochronności, tylko PAT-805) 0999mΩ 1,001,99Ω 1mΩ ±(3% wm + 4 cyfry) metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników prąd pomiarowy: ł10a dla RŁ0,5Ω Pomiar rezystancji przewodu uziemienia I=25A (I klasa ochronności, tylko PAT-805) 0999mΩ 1,001,99Ω 1mΩ ±(3% wm + 4 cyfry) metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników prąd pomiarowy: ł25a dla RŁ0,2Ω PAT-800 i PAT-805 wykonują zaprogramowane sekwencje pomiarowe, umożliwiając automatyczne testowanie urządzeń według norm lub indywidualnych potrzeb użytkownika Pomiar rezystancji obwodu L-N 0,0999Ω 1,004,99kΩ kω napięcie pomiaru: 48V AC, prąd zwarcia: ma 5mA Pomiar prądu upływu PE oraz różnicowego prądu upływu: ±(5% wm +5 cyfry) 0,003,99mA 4,019,9mA ustawialny limit pomiaru w zakresie: 9,9mA z rozdzielczością ma/0,1ma regulowany czas pomiaru: pomiar ciągły (Cont) lub 460s z rozdzielczością 1s w połowie czasu pomiaru miernik automatycznie zamienia biegunowość na pomiarowym gnieździe sieciowym i wyświetla wartość większą pasmo pomiaru prądu do 100kHz Pomiar zastępczego prądu upływu: ma 0,1mA ±(5% wm + 2 cyfry) 0,003,99mA 4,019,9mA ustawialny limit pomiaru w zakresie: 9,9mA z rozdzielczością ma/0,1ma regulowany czas pomiaru: pomiar ciągły (Cont) lub 160s z rozdzielczością 1s napięcie rozwarcia: 2550V Pomiar dotykowego prądu upływu: ma 0,1mA ±(5% wm + 2 cyfry) 0,0004,999mA 0,001mA ±(5% wm + 3 cyfry) ustawialny limit pomiaru w zakresie: 1,99mA z rozdzielczością ma regulowany czas pomiaru: pomiar ciągły (Cont) lub 160s z rozdzielczością 1s Pomiar mocy S: 0999VA 13,99kVA regulowany czas pomiaru: pomiar ciągły (Cont) lub 160s z rozdzielczością 1s Pomiar poboru prądu: regulowany czas pomiaru: pomiar ciągły (Cont) lub 160s z rozdzielczością 1s 1VA kva ±(5% wm + 3 cyfry) 0,0015,99A A ±(2% wm + 3 cyfry) Pomiar napięcia: PAT-805 to jedyny miernik bezpieczeństwa mierzący rezystancję również metodą 4-przewodową 187,0265,0V 0,1V ±(2% wm + 2 cyfry) Wyposażenie dodatkowe mierników: - przewód 1,2m dwużyłowy (10/25A) U 1/I 1(PAT-805) - przewód 1,2m dwużyłowy (10/25A) U 2/I 2 (PAT-805) - sonda silnoprądowa Sonel (PAT-805) - krokodylek Kelvina (PAT-805) - krokodylek czarny 1kV - sonda czarna 1kV - przewód pomiarowy banan/banan 1,2m 1szt (czarny) - przewód - adapter shuko/iec (do testowania przedłużaczy) - adapter gniazd trójfazowych 16A - adapter gniazd trójfazowych 16A przełączany - adapter gniazd trójfazowych 32A - adapter gniazd trójfazowych 32A przełączany - adapter gniazd przemysłowych 16A - adapter gniazd przemysłowych 32A - przejściówka IEC do testowania przewodów IEC zakończonych koniczynką - program Sonel PAT - czytnik kodów kreskowych USB - drukarka raportów/kodów USB, przenośna - naklejki na badane urządzenia: SPRAWNE (rolka 50szt naklejek) - naklejki na badane urządzenia: NIESPRAWNE (rolka 50szt naklejek) - naklejki z kodami kreskowymi (rolka 100szt naklejek) - taśma samoprzylepna do drukarki Naklejki na badane urządzenia WANAKSPR WANAKNSPR Drukarka raportów/kodów USB WAADAD1 Adapter gniazd przemysłowych 32A WAADAPAT32F1 Naklejki z kodami kreskowymi WANAKKODPAS Taśma do drukarki - samoprzylepna WANAKD1 Krokodylek Kelvina WAKROKELK06 WAPRZ1X2DZBB1 WAPRZ1X2DZBB2 WASONSPGB1 WAKROKELK06 WAKROBL20K01 WASONBLOGB1 WAPRZ1X2BLBB WAADAPATIEC2 WAADAPAT16P WAADAPAT16PR WAADAPAT32P WAADAPAT32PR WAADAPAT16F1 WAADAPAT32F1 WAADAPATIEC1 WAPROSONPAT1 WAADACK1 WAADAD1 WANAKSPR WANAKNSPR WANAKKODPAS WANAKD1 Czytnik kodów kreskowych USB WAADACK1 Przewód dwużyłowy (10/25A) WAPRZ1X2DZBB Adapter gniazd przemysłowych 16A WAADAPAT16F1 PAT-805 wykonuje pomiary rzeczywistym prądem 25A aż do wartości rezystancji 0,2Ω Bezpieczeństwo elektryczne: - wyrób spełnia wymagania EMC wg norm PN-EN :2006 i PN-EN : rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika187265v, 50Hz - prąd obciążeniama 16A (230V) - pamięć wyników pomiarów komórek - transmisja danych do komputera PCłącze USB - wymiary mm - masa miernikapat-800 ok 4,05kg, PAT-805 ok 4,75kg Pomiar rezystancji izlolacji Zakres pomiarowy wg IEC dla: U n=100v: 100k Ω99,9M Ω (tylko PAT-805), U =250V: 250k Ω199,9M Ω (tylko PAT-805), U =500V: 500k Ω599,9MΩ n U n 100V 250V 500V 01999kΩ 2,019,99MΩ 20,099,9MΩ 01999kΩ 2,0019,99MΩ 299,9MΩ 01999kΩ 219,99MΩ 20,0599,9MΩ n 1kΩ MΩ 0,1MΩ 1kΩ MΩ 0,1MΩ 1kΩ MΩ 0,1MΩ ±(5% wm +8 cyfr) Przyrządy umożliwiają pomiary zgodnie z: PN-EN : Narzędzia ręczne o napędzie elektrycznym Bezpieczeństwo użytkowania Część 1: Wymagania ogólne PN-EN 61029: Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym Wymagania ogólne PN-EN : Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego Wymagania ogólne PN-EN 60950: Bezpieczeństwo urządzeń techniki informatycznej VDE Instandsetzung, Änderung und Prüfung elektrischer Geräte Teil 1: Allgemeine Anforderungen VDE 0702 Wiederholungsprüfungen an elektrischen Geräten Adapter gniazd trójfazowych 16A WAADAPAT16P Przewód - adapter shuko/iec WAADAPATIEC2 Sonda silnoprądowa WASONSPGB1 Przejściówka IEC WAADAPATIEC1 Adapter gniazd trójfazowych 32A WAADAPAT32P Adaptery gniazd trójfazowych, przełączane 16A: WAADAPAT16PR 32A: WAADAPAT32PR - temperatura pracy 0+40 C - temperatura przechowywania C - wilgotność 2080% ustawialny limit pomiaru w zakresie: 9,9MΩ z rozdzielczością 0,1MΩ regulowany czas pomiaru: pomiar ciągły (Cont) lub od 4s do 3min z rozdzielczością 1s samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru zabezpieczenie przed pomiarem obiektów pod napięciem prąd wyjściowy ma 1,4mA 60 5 LAT GWARANCJI - możliwość przedłużenia gwarancji z 3 do 5 lat pod warunkiem corocznego wzorcowania przyrządu w laboratorium Sonel SA 61

32 OPROGRAMOWANIE PROGRAM SONEL PAT Indeks: WAPROSONPAT1 Wyposażenie dodatkowe wskaźników: Wskaźniki napięć P-1, P-2, P-3 Indeks: WMPLP1 (P-1) WMPLP2 (P-2) WMPLP3 (P-3) Futerał S2 WAFUTS2 Futerał S3 do nadajnika WAFUTS3 Przeznaczony dla firm wykonujących pomiary bezpieczeństwa elektrycznego urządzeń Idealny dla zakładów produkcyjnych, wypożyczalni elektronarzędzi, serwisów, itp Hierarchiczna struktura wprowadzanych danych - urządzenie przypisane jest do konkretnej firmy lub wydziału Możliwość gromadzenia informacji o danym urządzeniu Śledzenie historii badań urządzenia Współpraca z miernikami PAT-800, PAT-805 Dane zapamiętane przez miernik wstawiane są do protokołu z badań wybranego urządzenia Możliwość zaawansowanej konfiguracja mierników z poziomu programu Dostępne formy protokołu: - pełny protokół z jednego badania - na stronie A4, z pełnymi danymi o urządzeniu oraz pełną serią badań, - protokół (historia) badań dla urządzenia - drukowane są wszystkie wyniki z pomiarów wg zadanych kryteriów (z danego okresu), - skrócony protokół/karta ewidencyjna- drukuje historię badań z podstawowymi informacjami o urządzeniu oraz z informacją o dopuszczeniu to użytkowania Wydruk protokołu zgodnie z następującymi normami: VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 6011 Wydruk naklejek na standardowych papierach samoprzylepnych Możliwość stworzenia własnego standardu pomiarów korzystając z edytora protokołu Możliwość harmonogramowania pomiarów - każde z urządzeń zawiera cechę Cykl pomiarów" - program automatycznie wyświetla urządzenia, których termin badań zbliża się lub upłynął Wymagania: system operacyjny: Windows XP SP2, Windows Vista, Windows 7 (32- lub 64-bit) Internet Eplorer: 60 lub wyższy FrameWork 20 lub wyższy CAT IV 600V IP 65 Wskazywanie i pomiar napięć stałych i przemiennych: - wskazywanie na linijce diodowej (bargraf): 12, 24, 50, 120, 230, 400, 690V (działa również bez baterii), - wyświetlanie wyniku pomiaru na ekranie LCD (P-2, P-3), - określenie napięcia: przemiennego lub polaryzacji stałego Pomiar rezystancji i badanie ciągłości obwodu: - wyświetlanie wyniku pomiaru na ekranie LCD (P-2, P-3), - sygnalizacja dla rezystancji <400kΩ Wskaźnik wirowania faz: - wskazania kolejności faz dla napięcia >100V Jednobiegunowe oznaczenie fazy: - wskazanie przy pomocy elektrody dotykowej, - sygnalizacja optyczna i akustyczna dla napięcia >50V Test wyłącznika różnicowoprądowego: - test wyłączników o I Δn 100mA Identyfikacja i uzgadnianie fazy (tylko P-3): - określenie fazy w danym punkcie w odniesieniu do innego, - możliwość określania fazy w danym punkcie z użyciem dodatkowego nadajnika - brak ograniczenia czasowego związanego z synchronizacją sieci elektrycznej Pomiar rezystancji (P-2,P-3) Nadajnik LKN-710P (P-3) WMPLLKN710P Pomiar napięcia stałego i przemiennego (P-2,P-3) Zakres Rozdzielczość Błąd podstawowy (AC) Błąd podstawowy (DC) 6,049,9V 50750V 0,1V 1V ±(3% ww +4 cyfry) ±(2% ww +3 cyfry) ±(2% wm + 3 cyfry) 01999Ω Skrót wm oznacza wartość mierzoną wzorcową ±(3% wm + 8 cyfry) - rodzaj izolacji podwójna, zgodnie z PN-EN zasilanie miernika baterie alkaliczne LR03 (rozmiar AAA) (2 szt) - szybkość reakcji wskaźnika <0,1s - zakres częstotliwości dla jednobiegunowego wskaźnika fazy 50400Hz - dokładność wskazań napięcia wg PN-EN temperatura pracy C - częstotliwość pracy dla wskazań napięcia 15400Hz - maksymalny prąd pomiarowy I S<0,2A/I S(5s)<3,5mA Wskaźnik napięcia przemiennego VT-2 Indeks: WMPLVT2 Wszystkie wskaźniki serii P umożliwiają pomiar kolejności wirowania faz P-3 to jedyny wskaźnik pozwalający wykonywać uzgadnianie faz - sygnalizacja: świetlna oraz dzwiękowa - zakres napięć: 200~1000VAC (50/60Hz) - kategoria pomiarowa: III 1000V - zasilanie: 2 baterie 15V (LR03) Wskaźniki serii P umożliwiają pomiar napięcia nawet przy rozładowanych bateriach Dodatkowe funkcje wskaźników: Końcówki pomiarowe Ø2mm/4mm Podświetlenie miejsca pomiaru Funkcja HOLD - zatrzymanie wyniku pomiaru (tylko P-2) Przyrząd spełnia wymagania norm: PN-EN (bezpieczeństwo przyrządów pomiarowych) IEC/EN (wskaźniki dwubiegunowe) 62 2 LATA GWARANCJI 63

33 MIERNIKI CĘGOWE CAT III 600V IP 40 Wyposażenie standardowe mierników: - przewody pomiarowe (2 szt) - sonda temperatury typu K - bateria 9V - futerał 30mm WAPRZCMP1 WASONTEMK Zakres wyświetl 400,0 mv 4,000 V 40,00 V 400,0 V 600,0 V Rozdzielczość 0,1 mv 0,001 V V 0,1 V 1 V Mierniki cęgowe CMP-400, CMP-401 Indeks: WMPLCMP400 (CMP-400) WMPLCMP401 (CMP-401) Pomiar napięcia przemiennego i stałego zakres częstotliwości: 50Hz400Hz Pomiar prądu przemiennego Zakres wyświetlania 4,000 A 40,00 A 400,0 A Rozdzielczość 0,001 A A 0,1 A zakres częstotliwości: 50Hz400Hz Błąd podstawowy CMP-400 (AC) ±(1,8% wm + 8 cyfr) ±(2,5% wm + 8 cyfr) Pomiar prądu stałego (tylko CMP-401) CMP-401 (AC) Błąd podstawowy CMP-400,-401 (DC) ±(1,5% wm + 30 cyfr) ±(1,5% wm + 30 cyfr) ±(0,8% wm + 2 cyfry) Błąd podstawowy CMP-400 ±(1,5% wm + 5 cyfr) ±(2% wm + 5 cyfr) ±(1,5% wm + 2 cyfry) ±(2% wm + 2 cyfry) Błąd podstawowy CMP-401 ±(2,5% wm + 12 cyfr) brak zakresu ±(2,5% wm + 8 cyfr) ±(2,8% wm + 8 cyfr) ±(2,5% wm + 8 cyfr) ±(2,8% wm + 5 cyfr) 40,00 A 400,0 A A 0,1 A ±(2,5% wm + 5 cyfry) ±(2,8% wm + 5 cyfry) Miernik cęgowy CMP-1006 Indeks: WMPLCMP1006 CAT III 600V IP 40 Wyposażenie standardowe miernika: - przewody pomiarowe (2 szt) - sonda temperatury typu K - bateria 9V - futerał Pomiary: WAPRZCMP1 WASONTEMK 34mm Dodatkowe funkcje miernika: Bezpieczne, izolowane szczęki pomiarowe Automatyczny wybór zakresów z możliwością przełączania na tryb wyboru ręcznego HOLD - zapamiętanie wyniku na wyświetlaczu Podświetlany wyświetlacz LCD DC ZERO - tryb pomiaru względnego dla prądu stałego - możliwość zerowania przyrządu w dowolnym momencie i powrotu do pomiaru w trybie bezwględnym Zapamiętywanie wartości minimalnych i maksymalnych Wskazanie przekroczenia zakresu Auto wyłączanie Pomiar prądu stałego i przemiennego (TRUE RMS) (DC) Błąd podstawowy (AC) 0659,9A 0,1A ±(2,5% wm +5 cyfr) * dokładność A sondy typu K nie 1Ajest uwzględniana ±(2,8% wm +8 cyfr) Pomiar napięcia stałego i przemiennego (TRUE RMS) Zakres wyświetlania 06,599V 6,6065,99V 66,0600,0V Pomiar rezystancji Rozdzielczość 0,001V V 0,1V Błąd podstawowy (DC) ±(1,5% wm + 3 cyfry) ±(2,5% wm + 8 cyfr) dla f=5060hz ±(2,8% wm + 8 cyfr) dla f=5060hz Błąd podstawowy (AC) ±(1,8% wm + 5 cyfr) dla f=5060hz Pomiary: - pomiar prądu przemiennego do 400A - pomiar prądu stałego do 400A (CMP-401), - pomiar napięcia stałego i przemiennego do 600V, - pomiar rezystancji i test ciągłości połączeń z dźwiękową sygnalizacją ciągłości obwodu (dla wartości mniejszej od 50Ω), - pomiar temperatury (jednostki Fahrenheita i Celsjusza), - pomiar częstotliwości, - pojemności (tylko CMP-401), - test diod Dodatkowe funkcje mierników: Neonówka bezdotykowa Bezpieczne, izolowane szczęki pomiarowe Wzmocniona obudowa odporna na udar Automatyczny wybór zakresów z możliwością przełączania na tryb wyboru ręcznego Funkcja HOLD, umożliwiająca zatrzymanie wyniku na wyświetlaczu Podświetlany wyświetlacz LCD Funkcja pomiaru względnego Wskazanie przekroczenia zakresu - zasilanie miernika bateria 9V typ 6LR61 - wyświetlacz4000 odczytów, podświetlany LCD - test ciągłościi<0,5ma, sygnał dźwiękowy dla R<50Ω - test diodyi=0,3ma, U 0=1,5V DC - wskazanie przekroczenia zakresuwyświetlony zostaje symbol OL - częstotliwość pomiarów2 odczyty na sekundę - impedancja wejścia10mω (V DC i V AC) - rozmiar cęgówotwarcie ok 30mm (1,2 ) - autowyłączanie po czasie ok 30 minut - wymiary mm - waga 183g - zgodność z wymaganiami norm PN-EN , PN-EN standard jakości ISO temperatura pracy 0+40 C - temperatura przechowywania C - wilgotność robocza maks 80% do 31 C zmniejszająca się liniowo do 50% przy 40 C - wysokość roboczamaks 2000 m Pomiar rezystancji 400,0 Ω 0,1 Ω 4,000 kω 40,00 kω 400,0 kω 4,000 MΩ 40,00 MΩ 0,001kΩ kω 0,1 kω 0,001 MΩ MΩ Skrót wm oznacza wartość mierzoną wzorcową Miernik cęgowy prądu upływu CMP-200 Indeks: WMPLCMP200 CAT II 600V IP 40 Pomiar prądu przemiennego do 200A: - wysoka rozdzielczość (0,1mA), - 3 podzakresy pomiarowe: 200mA, 2A, 200A Pomiar prądu ±(1,0% wm + 4 cyfry) ±(1,5% wm + 2 cyfry) ±(2,5% wm + 3 cyfry) ±(3,5% wm + 5 cyfr) 199,9 ma 1,999 A 199,9 A 0,1 ma 0,001 A 0,1 A 30mm ±(5% wm + 8 cyfr) ±(5% wm + 10 cyfr) ±(2,5% wm + 10 cyfr) - pomiar prądu przemiennego (TRUE RMS) i stałego do 1000A, - pomiar początkowego prądu rozruchowego (b duża częstotliwość próbkowania - funkcja INRUSH) - pomiar napięcia stałego i przemiennego (TRUE RMS) do 600V, - pomiar rezystancji i test ciągłości połączeń z dźwiękową sygnalizacją ciągłości obwodu (dla wartości mniejszej od 40Ω), - pomiar temperatury (jednostki Fahrenheita i Celsjusza), - pomiar częstotliwości, - pomiar cyklu roboczego (wypełnienia), - test diod Dodatkowe funkcje miernika: Wyświetlacz LCD 3 ½ cyfry (maks 1999) Podświetlenie wyświetlacza białym światłem Średnica wewnętrzna cęgów ok 30mm (1,2") Funkcja HOLD, umożliwiająca zapamiętanie wyniku pomiaru na wyświetlaczu Funkcja MAX, zapamiętywanie wartości maksymalnych Samoczynne wyłączanie nieużywanego przyrządu Wzmocniona obudowa odporna na udary - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika 2 baterie 1,5V rozmiar AAA - częstotliwość pomiarów 2 odczyty na sekundę - wyświetlaczlcd, 3½ cyfry (maks 1999) - wymiary mm - masa miernika (z bateriami)225 g - czas bezczynności do samowyłączeniaok 15 minut - zgodność z wymaganiami norm PN-EN , PN-EN temperatura pracy 0+30 C (wilgotność do 90%) 3040 C (wilgotność do 75%), 4050 C (wilgotność do 45%) - temperatura przechowywania C przy wilgotności <90% - wysokość robocza maks 3000m 0,0659,9Ω 0,6606,599kΩ 6,6065,99kΩ 66,0659,9kΩ 0,6606,599MΩ 6,6066,00MΩ Skrót wm oznacza wartość mierzoną wzorcową Pomiar częstotliwości - zasilanie miernika bateria 9V typ 6LR61 - wyświetlacz 6600 odczytów, podświetlany LCD - test ciągłości próg 40 Ω; prąd pomiarowy < 0,5mA - test diody typowy prąd pomiarowy 0,3mA typowe napięcie obwodu otwartego < 3V DC - wskazanie niskiego poziomu baterii wyświetlony zostaje symbol BAT - wskazanie przekroczenia zakresu wyświetlony zostaje symbol OL - częstotliwość pomiarów 2 odczyty na sekundę, wartość nominalna - INRUSH czas integracji 100ms - czujnik temperatury sonda termoelektryczna typu K - impedancja wejścia 10M Ω (V DC i V AC) - szerokość pasma AC 50400Hz (A AC i V AC) - autowyłączanie po czasie ok 25 minut - wymiary mm - waga 303 g - zgodność z wymaganiami norm PN-EN , PN-EN ,1 Ω 0,001kΩ kω 0,1 kω 0,001 MΩ MΩ ±(1,0% wm + 4 cyfry) ±(1,5% wm + 2 cyfry) ±(2,5% wm + 3 cyfry) ±(3,5% wm + 5 cyfr) 30,0999,9Hz 1,0009,999kHz 10,0015,00kHz 0,1Hz 0,001kHz khz ±(12% wm + 2 cyfry) czułość: 305kHz:10Vrms min 5kHz15kHz:40Vrms min dla 20%80% cyklu roboczego - wewnętrzne średnice cęgów Ø=36/52 mm - temperatura pracy C - temperatura przechowywania C - wilgotność robocza maks 80% do 31 C zmniejszająca się liniowo do 50% przy 40 C - wilgotność ładowania <80% - wysokość robocza maks 2000 m 64 2 LATA GWARANCJI 2 LATA GWARANCJI 65

34 MIERNIKI CĘGOWE CAT IV 300V CAT III 600V IP 40 Wyposażenie standadowe miernika CMP-600: - przewody pomiarowe (2 szt) - bateria 15V AA (4 szt) - walizka na miernik i akcesoria - płyta CD z oprogramowaniem Pomiary: 30mm Bezprzewodowe przesylanie danych do 100m! WAPRZCMP1 - pomiar prądu stałego i przemiennego (TRUE RMS) do 600A - pomiar napięcia stałego i przemiennego (TRUE RMS) do 600V - możliwość ustawienia alarmu dźwiękowego przy przekroczeniu ustalonej wartości ma/min - pomiar rezystancji i test ciągłości połączeń: - dźwiękowa sygnalizacja ciągłości obwodu (dla wartości mniejszej od 100Ω) - pomiar częstotliwości - test diod - bezprzewodowa praca z wieloma nadajnikami - współpraca odbiornika CMP-600R z komputerem za pomocą interfejsu USB Cęgowy miernik prądu z bezprzewodową transmisją danych CMP-600 Indeks: WMPLCMP600 Pomiar prądu stałego i przemiennego TRUE RMS (50500Hz) Zakres 400A 600A Pomiar rezystancji Pomiar częstotliwości Rozdzielczość 0,1A 1A Błąd podstawowy (DC) ±(1,8% wm + 10 cyfr) ±(1% wm + 5 cyfr) Pomiar napięcia stałego i przemiennego TRUE RMS (50500Hz) Zakres wyświetlania 400mV* 4V 40V 400V 600V * - tylko DC Zakres wyświetlania 400Ω 4kΩ 40kΩ 400kΩ 4MΩ 40MΩ Zakres wyświetlania 5Hz 50Hz 500Hz 5kHz 50kHz 100kHz Rozdzielczość 0,1mV 0,001V V 0,1V 1V Rozdzielczość 0,001kΩ kω 0,1kΩ 0,001MΩ MΩ Rozdzielczość 0,001Hz Hz 0,1Hz 0,001kHz khz 0,1kHz DC ±(0,75% wm + 3 cyfry) ±(1% wm + 3 cyfry) Błąd podstawowy (AC) ±(1,8% wm + 10 cyfr) dla f=50500hz ±(1% wm + 5 cyfr) dla f=50500hz Błąd podstawowy AC Błąd podstawowy ±(1% wm + 5 cyfr) ±(3% wm + 5 cyfr) ±(5% wm + 5 cyfr) Błąd podstawowy ±(0,7% wm + 5 cyfr) - ±(1,5% wm + 10 cyfr) ±(1,5% wm + 5 cyfr) TKF-12: - wskazywanie kolejności faz (kierunku wirowania pola) w sieciach o nominalnych napięciach międzyfazowych V AC przy pomocy diod LED, - praca w sieciach o częstotliwości 1070Hz, - wskazywanie obecności napięć w poszczególnych fazach przy pomocy neonówek, - zasilanie z testowanej sieci (dla ma napięcia praca ciągła do 15 minut), - zabezpieczenie przed błędnym wskazaniem kierunku wirowania pola (wskazanie tylko przy podłączeniu do trzech różnych faz) TKF-13: CAT III 600V CAT IV 300V IP 42 - wskazywanie kolejności faz (kierunku wirowania pola) w sieciach o nominalnych napięciach międzyfazowych V AC przy pomocy diod LED, - praca w sieciach o częstotliwości 270Hz, - wskazywanie obecności napięć w poszczególnych fazach przy pomocy neonówek, - wskazywanie kierunku obrotów silnika: w stanie beznapięciowym z wykorzystaniem przewodów pomiarowych, bezdotykowo, podczas pracy silnika, - wykrywanie obecności pola magnetycznego, - automatyczne wyłączanie nieużywanego miernika Wyposażenie standardowe testerów: Testery kolejności faz TKF-12, TKF-13 Indeksy: WMPLTKF12 (TKF-12) WMPLTKF13 (TKF-13) - przewód 1,2m czarny zakończony wtykami bananowymi (TKF-13) - przewód 1,2m czerwony zakończony wtykami bananowymi (TKF-13) - przewód 1,2m żółty zakończony wtykami bananowymi (TKF-13) - sonda ostrzowa czarna z gniazdem bananowym - sonda ostrzowa czerwona z gniazdem bananowym - sonda ostrzowa żółta z gniazdem bananowym - krokodylek czarny - bateria alkaliczna 6LR61 (9V) (TKF-13) Wyposażenie dodatkowe testerów: - AGT-16P (adapter gniazd trójfazowych) - AGT-32P (adapter gniazd trójfazowych) - AGT-63P (adapter gniazd trójfazowych) - AGT-16C (adapter gniazd trójfazowych) - AGT-32C (adapter gniazd trójfazowych) - futerał S1 na miernik i jego wyposażenie TKF-12 WAPRZ1X2BLBB WAPRZ1X2REBB WAPRZ1X2YEBB WASONBLOGB1 WASONREOGB1 WASONYEOGB1 WAKROBL20K01 WAADAAGT16P WAADAAGT32P WAADAAGT63P WAADAAGT13C WAADAAGT32C WAFUTS1 Dodatkowo: - bezpieczne, izolowane szczęki pomiarowe (30mm lub szyna 3510mm), - automatyczny wybór zakresów z możliwością przełączania na tryb wyboru ręcznego, - funkcja HOLD, umożliwiająca zapamiętanie wyniku na wyświetlaczu, - czytelny wyświetlacz LCD, - funkcja DC ZERO - możliwość zerowania prądu stałego przyrządu w dowolnym momencie i powrotu do pomiaru w trybie bezwzględnym, - tryb pomiaru względnego dla prądu zmiennego, - zapamiętywanie wartości minimalnych i maksymalnych, - szacowanie opłat za energię elektryczną za pomocą załączonego programu Bezpieczeństwo elektryczne: - kategoria pomiarowacat III 600V wg PN-EN : stopień ochrony obudowy wg PN-EN 60529IP40 - zasilanie nadajnika i odbiornika2 baterie 1,5V typ LR6 - wyświetlaczlcd, 4 cyfry - czas nieprzerwanej pracy300h bez nadawania, 100h z nadawaniem (t=2s) - wymiary nadajnika mm - wymiary odbiornika mm - masa nadajnika (bez baterii)ok 251 g - masa odbiornika (bez baterii)ok 177 g - częstotliwość odświeżania LCD3/s bez nadawania oraz 1/s z nadawaniem - częstotliwość nadawania433,62mhz - polaryzacjaautomatyczna, wskazanie polaryzacji ujemnej (-) - zgodność z wymaganiami normpn-en :2004, PN-EN temperatura pracy C, wilg wzgl < 80% - temperatura przechowywania C, wilg wzgl < 70% Adapter ułatwiający pomiary prądu - przekładnia 1, 10 AC-16 - napięcie, maksymalny prąd: 230V AC, 16A ma Indeks: WAADAAC mm Adapter można stosować do każdego typu miernika cęgowego Przyrząd spełnia wymagania norm: TKF-12 TKF-13 umożliwia określenie kierunku obrotów silnika, zarówno w stanie beznapięciowym, jak i bezdotykowo podczas jego pracy PN-EN (wymagania ogólne dot bezpieczeństwa) PN-EN (wymagania szczegółowe dot bezpieczeństwa) - rodzaj izolacji podwójna, zgodnie z PN-EN zasilanie testeraz badanej sieci, do 15 min dla ma napięcia - wymiary (z holsterem i bez przewodów) mm - masa bez przewodówok 200g - gwarancja 36 miesięcy - zakres nominalnych napięć międzyfazowych120690v AC - maksymalne międzyfazowe napięcie pracy760v AC - zakres częstotliwości1070hz - temperatura pracy C - temperatura przechowywania C TKF-13 TKF-13 - rodzaj izolacji podwójna, zgodnie z PN-EN zasilanie testerabateria alkaliczna 6LR61 (9V) - wymiary (z holsterem i bez przewodów) mm - masa bez bateriiok 150g - okres migania diody stanu bateriiok 1s - czas do automatycznego wyłączenia ok 5min - gwarancja 36 miesięcy - zakres roboczych napięć międzyfazowych V AC - zakres napięć SEM silników 1760V AC - zakres częstotliwości 270Hz - temperatura pracy C - temperatura przechowywania C 66 2 LATA GWARANCJI 3 LATA GWARANCJI 67

35 MULTIMETRY Multimetr przemysłowy CMM-40 Indeks: WMPLCMM40 Multimetr CMM-10 Indeks: WMPLCMM10 Wyposażenie standardowe: - przewody pomiarowe (2 szt) - sonda temperaturowa typu K - futerał - wodoszczelna zatyczka zabezpieczająca gniazdo (2 szt) - bateria 9V WAPRZCMP1 WASONTEMK Wyposażenie standardowe: - przewody pomiarowe (2 szt) - sonda temperaturowa typu K - bateria 9V WAPRZCMP1 WAPRZCMP1 WASONTEMK WASONTEMK CAT IV 600V Pomiar rezystancji 400,00 Ω Ω 4,0000 kω 40,000 kω 400,00 kω 4,0000 MΩ 40,000 MΩ 0,0001 kω 0,001 kω kω 0,0001 MΩ 0,001 MΩ ±(0,3% wm + 9 cyfr) ±(0,3% wm + 4 cyfry) ±(2,0% wm + 10 cyfr) CAT II 600V Pomiar rezystancji 400,0 Ω 0,1 Ω 4,000 kω 40,00 kω 400,0 kω 4,000 MΩ 40,00 MΩ 0,001 kω kω 0,1 kω 0,001 MΩ MΩ ±(1,2% wm + 4 cyfry) ±(1,0% wm + 2 cyfry) ±(1,2% wm + 2 cyfry) ±(2,0% wm + 3 cyfr) IP 67 Pomiary: - napięcie stałe i przemienne (TRUE RMS), - prąd stały i przemienny (TRUE RMS), - rezystancja, - częstotliwość, - cykl roboczy, - temperatura, - test diody Dodatkowe funkcje miernika: Automatyczna lub ręczna zmiana zakresów Funkcja HOLD umożliwiająca odczyt pomiarów przy niedostatecznym oświetleniu lub w trudno dostępnych miejscach Funkcja REL umożliwiająca dokonywanie pomiarów względnych Funkcja MAX/MIN Funkcja zatrzymania wartości szczytowej Pamięć 2000 wyników pomiarów Sygnalizacja dźwiękowa ciągłości obwodu (Beeper) Samoczynne wyłączanie nieużywanego przyrządu Wyświetlacz 4¾ cyfry (maks 40000) Pomiar pojemności 40,000 nf 400,00 nf 4,0000 μf 40,000 μf 400,00 μf 4000,0 μf 40,000 mf Pomiar częstotliwości elektronicznej 0,001 nf nf 0,0001 μf 0,001 μf μf 0,1 μf 0,001 mf ±(3,5% wm + 40 cyfr) ±(3,5% wm + 10 cyfr) ±(5,0% wm + 10 cyfr) 40,000 Hz 400,00 Hz 4,0000 khz 40,000 khz 400,00 khz 4,0000 MHz 40,000 MHz 100,00 MHz 0,001 Hz Hz 0,0001 khz 0,001 khz khz 0,0001 MHz 0,001 MHz MHz ±(0,1% wm + 1 cyfra) wartość nieokreślona Czułość: minimalna wartość skuteczna napięcia 0,8V przy 20% do 80% cyklu roboczego oraz <100kHz; minimalna wartość skuteczna napięcia 5V przy 20% do 80% cyklu roboczego oraz > 100kHz IP 40 Pomiary: - napięcie stałe i przemienne, - prąd stały i przemienny, - rezystancja, - pojemność, - cykl roboczy, - temperatura, - test diody Dodatkowe funkcje miernika: Automatyczna lub ręczna zmiana zakresów Funkcja HOLD umożliwiająca odczyt pomiarów przy niedostatecznym oświetleniu lub w trudno dostępnych miejscach Funkcja REL umożliwiająca dokonywanie pomiarów względnych Sygnalizacja dźwiękowa ciągłości obwodu (Beeper) Samoczynne wyłączanie nieużywanego przyrządu 7 Wyświetlacz 3 /8 cyfry (maks 5000) Pomiar pojemności 40,00 nf 400,0 nf 4,000 μf 40,00 μf 100,0 μf Pomiar częstotliwości nf 0,1 nf 0,001 μf μf 0,1 μf ±(5,0% wm + 7 cyfr) ±(3,0% wm + 5 cyfr) ±(5,0% wm + 5 cyfr) 5,000 Hz 50,00 Hz 500,0 Hz 5,000 khz 50,00 khz 500,0 khz 5,000 MHz 10,00 MHz 0,001 Hz Hz 0,1 Hz 0,001 khz khz 0,1 khz 0,001 MHz MHz czułość: minimalna wartość skuteczna napięcia 8V Pomiar cyklu roboczego (wypełnienia) ±(1,5% wm + 5 cyfr) ±(1,2% wm + 3 cyfry) ±(1,5% wm + 4 cyfry) 0,199,9% 0,1% ±(1,2% wm + 2 cyfry) Pomiar napięcia przemiennego (TRUE RMS) i stałego ~ Błąd podstawowy = 400,00 mv 4,0000 V 40,000 V 400,00 V 1000,0 V mv 0,0001 V 0,001 V V 0,1 V zakres częstotliwości Hz ±(1% wm + 40 cyfr) ±(1% wm + 30 cyfr) Pomiar prądu stałego i przemiennego (True RMS) ±(0,06% wm + 4 cyfr) ±(0,1% wm + 5 cyfr) 400,00 μa 4 000,0 μa 40,000 ma 400,00 ma 10,000 A μa 0,1 μa 0,001 ma ma 0,001 A 20A: maksymalnie 30 sekund przy ograniczonej dokładności dla DC ±(1,0% wm + 3 cyfry) dla AC ±(1,5% wm + 30 cyfr) - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika bateria 9V typ 6LR61 - test diody I=0,9mA, U 0=2,8V DC - test ciągłości I<0,35mA, sygnał dźwiękowy dla R<35Ω - wskazanie przekroczenia zakresu symbol 0L - współczynnik szczytu 3 dla pełnego zakresu 500V, zmniejszający się liniowo do 1,5 przy 1000V - wartość szczytowa PEAK wychwytuje wartości szczytowe >1ms - częstotliwość pomiarów 2 odczyty na sekundę - impedancja wejściowa10mω (V DC), 9MΩ (V AC) - wyświetlacz LCD z bargrafem, 4¾ cyfry (maks 40000) - ilość wyników w pamięci wymiary mm - masa miernika 342 g - bezpieczniki zakres ma, µa: 0,5A/1000V ceramiczny szybki zakres A: 10A/1000V ceramiczny szybki - czas bezczynności do samowyłączenia 15 minut - zgodność z wymaganiami norm PN-EN , PN-EN temperatura pracy 0+40 C - temperatura przechowywania C - wilgotność ma 80% do 31 C malejąca liniowo do 50% przy 40 C - wysokość robocza maks 2000m Pomiar napięcia przemiennego i stałego Zakres wyświetlania 400,0 mv 4,000 V 40,00 V 400,0 V 600 V Rozdzielczość 0,1 mv 0,001 V V 0,1 V 1 V impedancja wejściowa: 7,8 M Ω, zakres częstotliwości 50400Hz Pomiar prądu przemiennego i stałego Zakres wyświetlania 400,0 μa μa 40,00 ma 400,0 ma 4,000 A 10,00 A Rozdzielczość 0,1 μ A 1 μa ma 0,1 ma 0,001 A A Błąd podstawowy ~ Błąd podstawowy = ±(1,5% wm + 70 cyfr) ±(1,2% wm + 3 cyfry) ±(1,5% wm + 3 cyfry) ±(2,0% wm + 4 cyfry) Błąd podstawowy ~ ±(1,5% wm + 5 cyfr) ±(1,8% wm + 5 cyfr) ±(3,0% wm + 7 cyfr) ±(0,5% wm + 2 cyfry) ±(1,2% wm + 2 cyfry) ±(1,5% wm + 2 cyfry) Błąd podstawowy = ±(1,0% wm + 3 cyfry) ±(1,5% wm + 3 cyfry) ±(2,5% wm + 5 cyfry) czułość: minimalna wartość skuteczna napięcia 8V, szerokość impulsu: 100µs - 100ms, zakres częstotliwości 5Hz150kHz - rodzaj izolacji podwójna, zgodnie z PN-EN i IEC zasilanie miernika bateria 9V typ 6LR61 - test diody I=0,3mA, U 0=1,5V DC - test ciągłości I<0,3mA, sygnał dźwiękowy dla R<50Ω - wskazanie przekroczenia zakresu symbol 0L - częstotliwość pomiarów 2 odczyty na sekundę - impedancja wejściowa 7,8MΩ (V AC/DC) - wyświetlacz LCD, odczyt 5000 ze wskaźnikami funkcji - wymiary mm - masa miernika 210 g - bezpieczniki zakres ma, µa: 0,5A/250V szybki zakres A: 10A/250V szybki - czas bezczynności do samowyłączenia 30 minut - zgodność z wymaganiami norm PN-EN , PN-EN temperatura pracy 0+50 C przy wilgotności <70% - temperatura przechowywania C przy wilgotności <80% 68 2 LATA GWARANCJI 2 LATA GWARANCJI 69

36 SPRZĘT LABORATORYJNY Bezprzewodowa kamera inspekcyjna BKI-1 Indeks: WMPLBKI1 Tablica demonstracyjna DB-1 Indeks: WMPLDB1 Kamera wideo przeznaczona do zdalnej inspekcji i oględzin Umożliwia obserwację miejsc o ograniczonej przestrzeni i podgląd obrazu na bezprzewodowym wyświetlaczu w czasie rzeczywistym Łatwy dostęp do trudno dostępnych miejsc w zasięgu do 2 metrów za pomocą dołączonego do zestawu przedłużacza Wyposażenie standardowe: GŁOWICA OBRAZUJĄCA IP 67 PRZEDŁUŻACZ O DŁUGOŚCI 1m ŁADOWARKA 6 4 CAT II 300V IP Tablica DB-1 umożliwia zademonstrowanie sposobu 11 przeprowadzenia następujących badań: Szerokie możliwości zastosowania: - w budownictwie, - przy serwisowaniu klimatyzacji, wentylacji, instalacji kominkowej, - przy serwisowaniu maszyn, - w mechanice samochodowej, - w inspekcji spawalnictwa, - dla instalatorów Typowe zastosowania obejmują: - inspekcję wzrokową instalacji ogrzewania, - inspekcję wentylacji i klimatyzacji, - oględziny elementów samochodów, - inspekcję tras kablowych, - trudno dostępne wnętrza pojazdów drogowych, wodnych i powietrznych Specyfikacja kamery: - sensor optyczny CMOS - rozdzielczość (PAL); (NTSC) - kąt widzenia w poziomie 50 - częstotliwość transmisji2468mhz - minimalne natężenie oświetlenia otoczenia0 luksów - typ modulacji transmisji bezprzewodowejfm - pasmo transmisji18mhz - zasilanie4 baterie AA - skuteczny zasięg komunikacji bezprzewodowej10m - wodoszczelnośćip67 (dotyczy wyłącznie głowicy obrazującej) - wymiary (szer dł wys) (mm) (bez rury elastycznej) - wagaok 530g Specyfikacja wyświetlacza: - ekran ciekłokrystaliczny 2,4'' TFT-LCD - rozdzielczość rzeczywista tryb wideo PAL/NTSC - częstotliwość transmisji2468mhz - zasilaniewbudowany akumulator - pobór prądu (maks)490ma - wyjście sygnału wideo0,9-1,3v P-P przy 75 omach - czułość odbioru-85dbm - wymiary (szer dł wys) (mm) - wagaok 140g - temperatura robocza-10 C ~+50 C/+14 F~+122 F - wilgotność otoczenia pracy (maks)15 ~85% wilg względnej PRZEWÓD ŁADOWARKI PRZEWÓD WIDEO KAMERA Z DIODAMI LED RURA ELASTYCZNA O DŁUGOŚCI 1m PRACA BEZPRZEWODOWA LCD 2,4'' TFT BEZPRZEWODOWY EKRAN KAMERA BKI-1 WYŚWIETLACZ LCD SOLIDNA WALIZKA PRACA PRZEWODOWA - impedancji pętli zwarcia dla oceny warunku samoczynnego wyłączenia zasilania, - parametrów zabezpieczeń RCD, - rezystancji uziemień, - rezystywności gruntów, - ciągłości połączeń wyrównawczych, - rezystancji izolacji, - napięcia sieci zasilającej Możliwe jest zasymulowanie typowych usterek i nieprawidłowości w sieci odbiorczej Parametry techniczne tablicy DB-1 oraz właściwości poszczególnych funkcji: Impedancja pętli zwarcia: - pomiar pętli zwarcia L-N prądami impulsowymi do 25A i 60ms, - pomiar pętli zwarcia L-PE prądami do 20mA Parametry zabezpieczeń RCD (wyłącznik 30mA): - pomiar czasu zadziałania wyłącznika RCD, - pomiar prądu zadziałania RCD, - pomiar rezystancji uziemienia, - pomiar napięcia dotykowego Rezystywność gruntów: - pomiar rezystywności dla trzech rodzajów gruntów (14Ωm; 300Ωm; 6,2kΩm) Rezystancja uziemień Pomiar metodą: - dwuprzewodową, - trójprzewodową, - czteroprzewodową, - trójprzewodową z cęgami, - dwucęgową, - z wykorzystaniem miernika do pomiaru pętli zwarcia Ciągłość połączeń: - pomiar połączeń wyrównawczych i połączeń części dostępnych Rezystancja izolacji: - pomiar izolacji L-N, - pomiar izolacji L-PE, - pomiar izolacji N-PE Pomiar napięcia: - pomiar napięć w gnieździe wtykowym Symulacja nieprawidłowości: - brak ciągłości przewodu uziemiającego (R E), - przekroczenie napięcia bezpiecznego podczas pomiaru RCD (U B), - prąd upływu (I Err), - zbyt niska rezystancja izolacji L-N (R ISO(L-N) ), - zbyt niska rezystancja izolacji L-PE (R ISO(L-PE) ), - za duża impedancja pętli zwarcia (Z L), 1) Gniazdo sieciowe 230 V 2) Dodatkowe gniazdo PE 3) Kontrolka zasilania 230 V 4) Wyłącznik różnicowoprądowy 5) Gniazdo pomiarowe 6) Zwora sieci TN 7) Zwora sieci TT 8) Zwora uziomu R E1 (ZW R E1) 9) Zwora połączenia ekwipotencjalnego rury H2O (ZW H2O) 10) Zwora uziomu R E2 (ZW R E2) 11) Punkty pomiarowe P1, P2, P3, P4, P5 12) Punkt pomiarowy uziomu R E1 (E1) 13) Punkt pomiarowy uziomu R E2 (E2) 14) Gniazda elektrod pomiarowych 15) Przełączniki wyboru nieprawidłowości 16) Przełącznik zmiany rodzaju gleby przy pomiarach rezystywności gruntu - zasilanie z sieci 230V - gwarancja 24 miesiące - wymiary mm - masa urządzenia ok 3,6 kg - standard jakości opracowanie, projekt i produkcja zgodnie z ISO zabezpieczenie2 T3,14A 250V, lub 2F4A 250 V - pobór mocyok 15mW - rodzaj wyłącznika RCD30mA typ AC Tablica demonstracyjna DB-1 pozwala zasymulować różnego rodzaju uszkodzenia i nieprawidłowości w sieci elektrycznej - temperatura pracy C - temperatura przechowywania C - wilgotność 2080% LATA GWARANCJI 2 LATA GWARANCJI 71

37 SPRZĘT LABORATORYJNY Kalibrator rezystancji SRP-50k0-5TO Indeks: WMPLSRP50K05T0 LABORATORIUM Laboratorium badawczo-wzorcujące firmy SONEL SA oferuje sprawdzenia i wydawanie świadectw wzorcowania następujących przyrządów: - mierników do pomiarów przeciwporażeniowych i ochronnych: rezystancji izolacji, rezystancji i impedancji uziemień, pętli zwarcia, parametrów wyłączników różnicowoprądowych oraz mierników wielofunkcyjnych obejmujących funkcjonalnie w/w przyrządy, - mierników bezpieczeństwa sprzętu elektrycznego, - mierników do pomiaru małych rezystancji, - mierników napięcia, prądu (również cęgowych), rezystancji, oraz multimetrów, - mierników natężenia oświetlenia, - kamer termowizyjnych, - pirometrów Kalibrator SRP-50k0-5T0 jest źródłem wysokich rezystancji, stosowanym jako sprzęt wzorcowy, w celu kalibracji oraz badań sprawdzających analogowych i cyfrowych mierników rezystancji izolacji O programie: Program SRP służy do współpracy kalibratora rezystancji SRP-50k0-5T0 z komputerem Uzyskiwana dzięki kalibratorowi rezystancja może przez długi czas przebywać pod zewnętrznym napięciem stałym do 5000V pod warunkiem, że prąd w obwodzie pomiarowym nie przekroczy wartości 3mA Program jest prosty w obsłudze i jest przydatnym narzędziem w procesie badania urządzeń przy pomocy kalibratora Kalibrator należy podłączyć do komputera przez port USB Wymagana rezystancja ustawiana jest przez użytkownika za pomocą dotykowej klawiatury kalibratora lub za pomocą zewnętrznej aplikacji PC Ustawienie wymaganej wartości przebiega automatycznie dzięki komutacji precyzyjnej matrycy oporowej Procesor sterujący oblicza wymaganą kombinację rezystorów, zapewniającą odpowiednią precyzję uzyskiwanej rezystancji Wyposażenie standardowe miernika SRP-50k0-5T0: - program SRP - przewód pomiarowy 1,8m z wtykami bananowymi 5kV, niebieski - przewód pomiarowy 1,8m z wtykami bananowymi 5kV, czerwony - przewód ekranowany 2,2m z wtykami bananowymi, czarny - przewód zasilający - świadectwo wzorcowania WAPRZ1X8BUBB WAPRZ1X8REBB WAPRZ2X2BLBBE Kalibrator jest przeznaczony do pracy w temperaturze otoczenia od 10 do 30ºС, wilgotności względnej powietrza od 25 do 60% i ciśnieniu atmosferycznym od 630 do 800mm Hg Możliwości programu: - zdalne sterowanie kalibratorem, - tworzenie i zapis automatycznych programów do sprawdzania badanych urządzeń, - ustawienie w kalibratorze blokady klawiatury oraz czasu przełączania w tryb uśpienia, - zmiana jasności wyświetlacza i dźwięków przyciskanej klawiatury, - wybór języka obsługi programu, - aktualizacja oprogramowania kalibratora z poziomu komputera przez interfejs USB Świadectwo wzorcowania jest dokumentem potwierdzającym zgodność parametrów zadeklarowanych przez producenta badanego przyrządu odniesione do wzorca państwowego, z określeniem niepewności pomiaru UWAGA: W przypadku przyrządów wykorzystywanych do badań związanych z ochroną przeciwporażeniową, osoba wykonująca pomiary powinna posiadać całkowitą pewność co do sprawności używanego przyrządu Pomiary wykonane niesprawnym miernikiem mogą przyczynić się do błędnej oceny skuteczności ochrony zdrowia, a nawet spowodować zagrożenie życia ludzkiego Zgodnie z normą PN-ISO , zał A - Wymagania dotyczące zapewnienia jakości wyposażenia pomiarowego System potwierdzania metrologicznego wyposażenia pomiarowego - firma SONEL SA zaleca dla produkowanych przez siebie przyrządów stosowania okresowej kontroli metrologicznej nie rzadziej niż co 13 miesięcy Kalibrator SRP-50k0-5T0 pozwala ustawić dowolną rezystancję z zakresu 50kΩ5TΩ dla napięcia do 5kV Dane techniczne: 0,05999,95MΩ 0,001999,999GΩ 0,00015,0000TΩ 0,05MΩ 0,001GΩ 0,0001TΩ 1,5% 5TΩ = 5 000GΩ = MΩ = kΩ = Ω - napięcie zasilające U V AC (50/60Hz) - maksymalny pobór mocy 75VА - zakres temperatury pracy +1030ºC - maksymalny prąd w obwodzie pomiarowym 3mА - maksymalne napięcie robocze 5000V DC - długoterminowa stabilność rezystorów <1% - wymiary mm - waga ok15kg Kontakt: SONEL SA, ul Wokulskiego 11, Świdnica, tel , fa , wwwsonelpl 72 2 LATA GWARANCJI 73

38 USŁUGI MONTAŻU Nasze mierniki produkowane są w oparciu o najnowocześniejsze technologie montażu elektronicznego SMT oraz THT Oprócz produkcji przyrządów pomiarowych świadczymy również kompleksowe usługi montażu powierzchniowego oraz przewlekanego BEZPIECZEŃSTWO I ERGONOMIA MONTAŻ SMT I THT Linia produkcyjna Projektowanie THT: Procesem od którego zależy powstanie nowego produktu jest projektowanie Do tego celu dobraliśmy wyspecjalizowany zespół projektantów, który swoją determinacją i ogromnym potencjałem stworzy idealne rozwiązanie na Państwa potrzeby ŕ ŕ Fala lutownicza ERSA-WAVE 330 (lutowanie w atmosferze azotu) 70 stanowisk montażu ręcznego i uzupełniającego Automatyczny pomiar rezystancji izolacji kabli z użyciem adaptera AutoISO Konstruowanie testerów Bezpieczne końcówki pomiarowe CAT III 1000V (CAT IV 600V) zgodne z EN W celu wyeliminowania wszelkich wątpliwości w związku z poprawnym działaniem układów elektronicznych, są one poddawane indywidualnym testom naszego autorstwa Klawiatury czytelne nawet w ciemności dzieki wbudowanemu podświetleniu OR-1 odbiornik - interfejs USB do bezprzewodowej transmisji danych Inspekcja i testowanie - automatyczny tester optyczny, dziewięciokamerowy - AOI ORBOTECH S-22, - testowanie elektryczne obwodów drukowanych, - AOI (Automatic Optical Inspection), - badanie czystości jonowych (Ionograph), - testy funkcjonalne Produkcja Adapter do gniazd sieciowych ułatwiający pomiary Pod tym pojęciem wyobrażamy sobie proces powstawania produktów W naszym słowniku produkcja to jakość, precyzja, czas i przede wszystkim idealnie wykonane zlecenie, w którym stosujemy nowoczesną technologię połączoną z ogromną wiedzą Przewodowa i bezprzewodowa transmisja danych z mierników, kompleksowe oprogramowanie do obróbki wyników AGT-32P AGT-16C AGT-16T AGT-64P AGT-32C AGT-32T Powłoki ochronne Programowalne zalewanie selektywne (możliwość wyboru dowolnego pola powierzchni płytki), powłoką ochronną typu lakier lub żywicą odbywa się automatycznie, dzięki temu uzyskujemy większą wydajność i oszczędzamy cenny czas w całym procesie produkcji FUJI NXT Adaptery z serii AGT ułatwiające pomiary w gniazdach 3-fazowych i wysokoprądowych Linia produkcyjna SMT: Sitodrukarka MPM MOMENTUM, Automat FUJI NXT, 6 modułów, Piec do lutowania rozpływowego ERSA HOTFLOW 2/20 (lutowanie w atmosferze azotu z analizatorem tlenu resztkowego), Linia transportu ASYS, Sitodrukarka DEK 265, Dyspenser FUJI GLII Szybki automat FUJI FCP-III-4000 Uniwersalny automat FUJI FIP-III (dodatkowo laserowy system kontroli geometrii wyprowadzeń) ŕ ŕ ŕ ŕ ŕ ŕ ŕ ŕ ŕ Pomiary słupów WN bez wyłączania napięcia Pakowanie Każdy wykonany element jest starannie zabezpieczany i pakowany zgodnie z zaleceniami klienta Serwis Jako usługę dodatkową oferujemy serwis elementów montaż, demontaż Jakość i środowisko Każde zlecenie wykonujemy z należytą dokładnością w odpowiednim środowisku (badania czystości jonowych) i tym samym zapewniamy najwyższą jakość Twojego produktu Jeżeli są Państwo zainteresowani współpracą w zakresie montażu elektroniki, prosimy o kontakt: wwwsonelpl 74 tel: telkom: fa: Funkcjonalne obudowy MRU wszystkie metody pomiaru uziemień (techniczne i udarowe) 75
