2 Co to jest telewizja mobilna? telewizja mobilna to prawie taka telewizja jaką znamy i rozumiemy, ale dostępna wszędzie i przede wszystkim interaktywna Dwie podstawowe funkcje: telewizja przenośna & dostępna wszędzie telewizja interaktywna Co w praktyce oznacza całkowicie nowe możliwości od postawy pasywnej do.. Aktywnej! 2 Warszawa wrzesień 2007

wszędzie i przede wszystkim interaktywna Dwie podstawowe funkcje: telewizja przenośna

3 Telewizja mobilna dla szerokiego kręgu odbiorców oznacza Co? Swobodny wybór treści Rynek masowy Ilość odbiorców (%) Kanały Kiedy i gdzie? Teraz Tutaj Na żywo! Prosto Interaktywnie Spersonalizowana 3 Warszawa wrzesień 2007 Jak? Sciągnij Zaplanuj Kup Zagłosuj na początek taka jaką znamy Przeslij

4 transformację! Dyfuzja mobilna (Mobile Broadcast) Ilość odbiorców (%) Broadcast Unicast Kanały Efektywny zasięg Zintegrowane usługi Personalizowana reklama VoD PVR Dostęp do telewizji mobilnej Głosowanie Powiadamianie 4 Warszawa wrzesień 2007

10 5 0 Broadcast Unicast Kanały Efektywny zasięg Zintegrowane

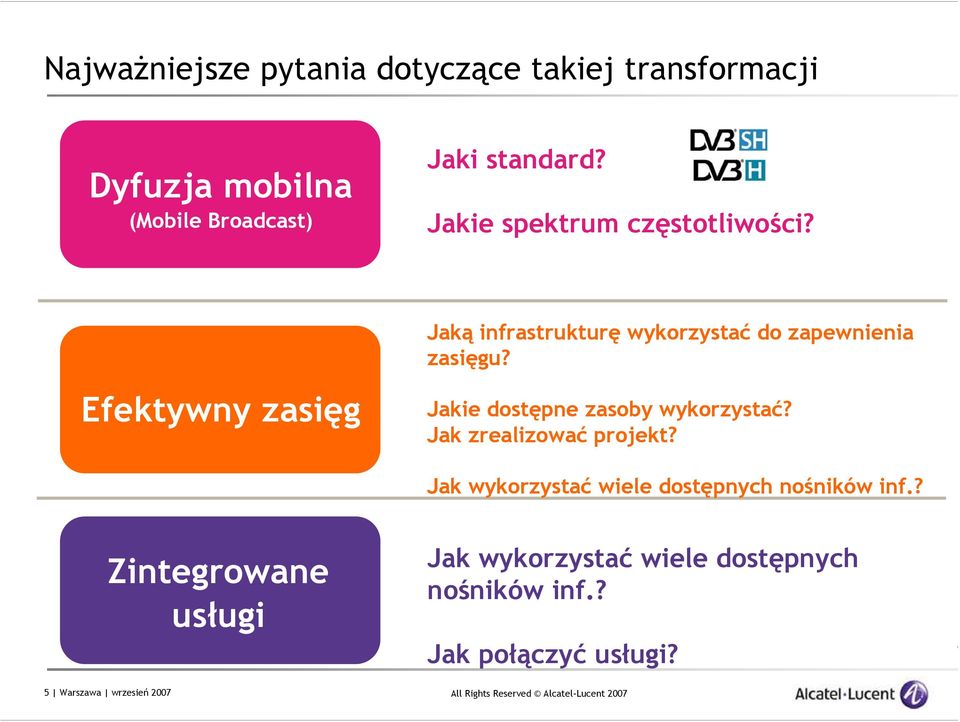

5 Najważniejsze pytania dotyczące takiej transformacji Dyfuzja mobilna (Mobile Broadcast) Jaki standard? Jakie spektrum częstotliwości? Efektywny zasięg Jaką infrastrukturę wykorzystać do zapewnienia zasięgu? Jakie dostępne zasoby wykorzystać? Jak zrealizować projekt? Jak wykorzystać wiele dostępnyc nośników inf.? Zintegrowane usługi 5 Warszawa wrzesień 2007 Jak wykorzystać wiele dostępnyc nośników inf.? Jak połączyć usługi?

Jakie dostępne zasoby wykorzystać? Jak zrealizować projekt? Jak wykorzystać wiele dostępnyc nośników inf.

6 Dostęp do częstotliwości dla mobilnej telewizji rozsiewczej (broadcast) pasmo III UHF 2G pasmo-l 3G Satelitarne 174MHz to 230MHz 400MHz to 800MHz 850MHz 900MHz 1.4GHz 1.8GHz 1.9GHz GHz 2.6 GHz 3 GHz CZĘSTOTLIWOŚCI NAZIEMNE Kwestie do rozwiązania przed zakończeniem dyfuzji analogowej (bardzo) ograniczona dostępność Niepewny & skomplikowany proces w okresie przejściowym i brak gwarancji na potem trendy realizacji neutralności tecnologicznej, wymagania HD TV, Drogie US: 2006 aukcja AWS auction > $150 M / MHz 2007 (Q4) aukcja UHF > $450M / MHz (est.) Koszty dostępu do częstotliwości telefonii komórkowej (2G, 3G) CZĘSTOTLIWOŚCI SATELITARNE W dalszym ciągu konkretne możliwości Pasma L, 2.2GHz, 2.6GHz Specyfika trybu satellitarnego : nie ma aukcji Brak fragmentacji, alokacja kontynentalna Eksploatacja ybrydowa (CGC, ATC) dla zapewnienia zasięgu na terenac gęsto zabudowanyc Dostęp do częstotliwości : strategiczna zaleta projektów satelitarnyc (ybrydowyc) 6 Warszawa wrzesień 2007

gwarancji na potem trendy realizacji neutralności tecnologicznej, wymagania HD TV, Drogie US: 2006 aukcja AWS auction > $150 M / MHz 2007 (Q4) aukcja UHF > $450M / MHz (est.

7 14 luty 2007: DVB akceptuje specyfikację DVB-SH pasmo III UHF 2G pasmo-l 3G Satelitarne 174MHz to 230MHz 400MHz to 800MHz 850MHz 900MHz 1.4GHz 1.8GHz 1.9GHz GHz 2.6 GHz 3 GHz Większy zakres częstotliwości Lepsze wykorzystanie pasma (bit/hz) Sieci ybrydowe (satelitarno-naziemne) 7 Warszawa wrzesień 2007

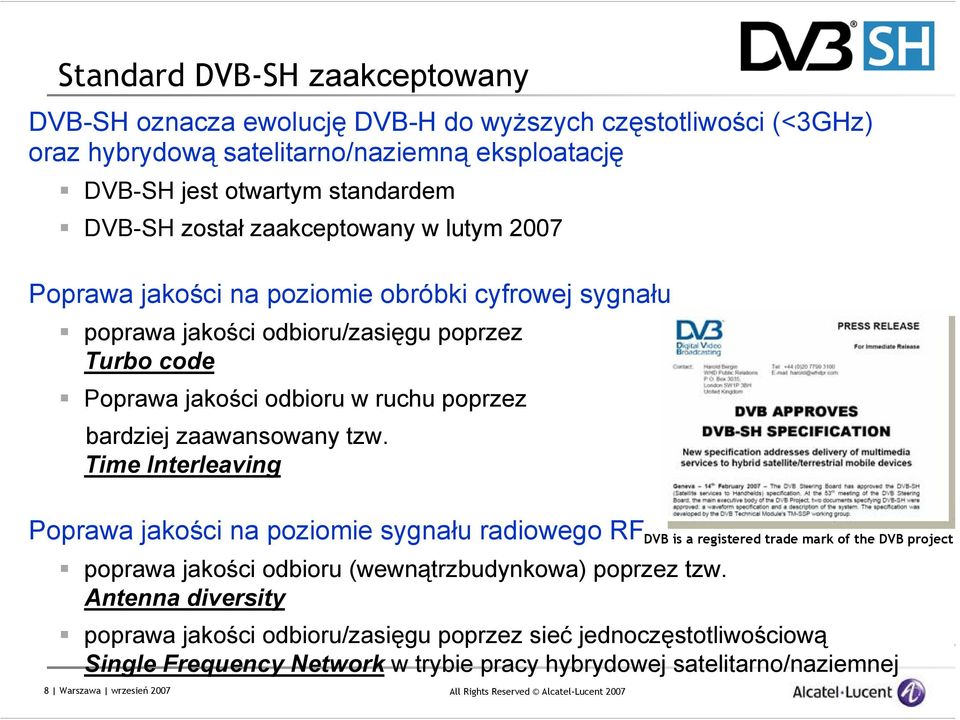

8 Standard DVB-SH zaakceptowany DVB-SH oznacza ewolucję DVB-H do wyższyc częstotliwości (<3GHz) oraz ybrydową satelitarno/naziemną eksploatację DVB-SH jest otwartym standardem DVB-SH został zaakceptowany w lutym 2007 Poprawa jakości na poziomie obróbki cyfrowej sygnału poprawa jakości odbioru/zasięgu poprzez Turbo code Poprawa jakości odbioru w rucu poprzez bardziej zaawansowany tzw. Time Interleaving Poprawa jakości na poziomie sygnału radiowego RF poprawa jakości odbioru (wewnątrzbudynkowa) poprzez tzw. Antenna diversity DVB is a registered trade mark of te DVB project poprawa jakości odbioru/zasięgu poprzez sieć jednoczęstotliwościową Single Frequency Network w trybie pracy ybrydowej satelitarno/naziemnej 8 Warszawa wrzesień 2007

bardziej zaawansowany tzw. Time Interleaving Poprawa jakości na poziomie sygnału radiowego RF poprawa jakości odbioru (wewnątrzbudynkowa) poprzez tzw.

9 9 Warszawa wrzesień 2007

10 Standard DVB-SH DVB-SH Configurations Poziomy kodowania Modulacja Coding Type Turbo code 3GPP2 code rate 1/5, 2/9, 1/4, 2/7, 1/3, 2/5, 1/2, 2/3 Input code lengt bits Modulation SH-A OFDM Constellation QPSK, 16 QAM Bandwidt 1.7, 5, 6, 7, 8MHz Transmission mode 1k, 2k, 4k, 8k Guard Interval 1/4, 1/8, 1/16, 1/32 Przykłady przepływności na poziomie MPEG code rate (*) QPSK 16 QAM 1/ / / / (*) Mbps wit 5 MHz cannel, GI=1/8 10 Warszawa wrzesień 2007

7, 5, 6, 7, 8MHz Transmission mode 1k, 2k, 4k, 8k Guard Interval 1/4, 1/8, 1/16, 1/32 Przykłady przepływności na poziomie MPEG

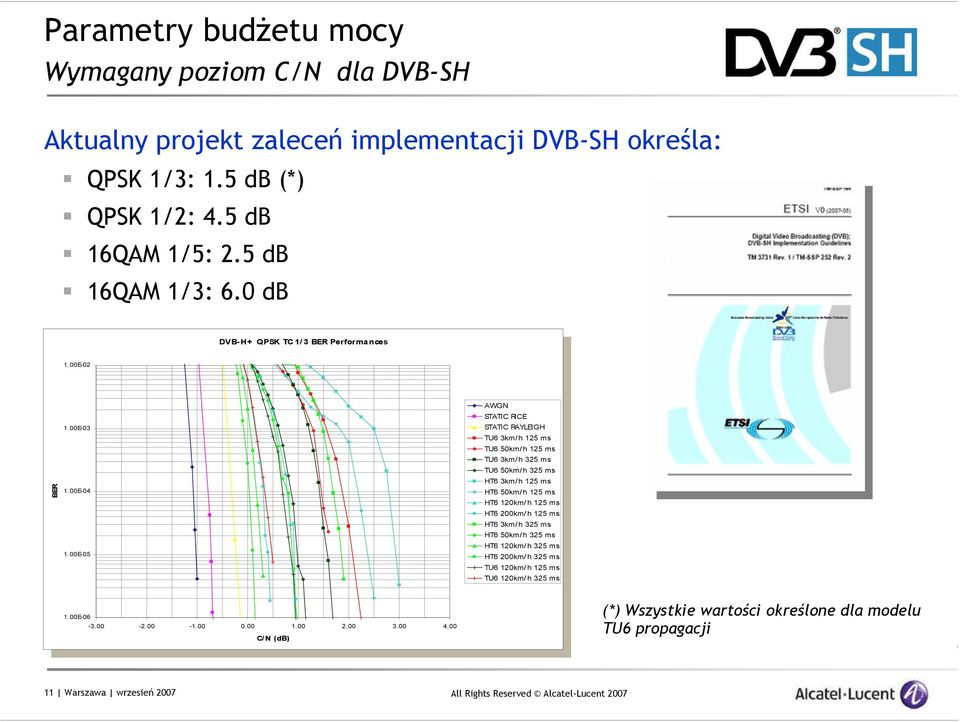

11 Parametry budżetu mocy Wymagany poziom C/N dla DVB-SH Aktualny projekt zaleceń implementacji DVB-SH określa: QPSK 1/3: 1.5 db (*) QPSK 1/2: 4.5 db 16QAM 1/5: 2.5 db 16QAM 1/3: 6.0 db DVB-H+ QPSK TC 1/ 3 BER Performances DVB-H+ QPSK TC 1/ 3 BER Performances 1.00E E-02 BER BER 1.00E E E E E E-05 AWGN STATIC AWGN RICE STATIC STATIC RAYLEIGH RICE TU6 STATIC 3km/ RAYLEIGH 125 TU6 TU6 50km/ 3km/ TU6 TU6 3km/ 50km/ TU6 TU6 50km/ 3km/ TU6 3km/ 50km/ km/ 3km/ km/ 50km/ km/ 120km/ km/ 200km/ km/ 3km/ km/ 50km/ km/ 120km/ TU6 120km/ 200km/ TU6 TU6 120km/ 120km/ TU6 120km/ E E C/ N (db) C/ N (db) (*) Wszystkie wartości określone dla modelu TU6 propagacji 11 Warszawa wrzesień 2007

00E-05 AWGN STATIC AWGN RICE STATIC STATIC RAYLEIGH RICE TU6 STATIC 3km/ RAYLEIGH 125 TU6 TU6 50km/ 3km/ 125 125 TU6 TU6 3km/ 50km/ 325 125 TU6 TU6 50km/ 3km/ 325 325 TU6 3km/ 50km/ 125 325 50km/

12 Telewizja mobilna DVB-SH Hybrydowe rozwiązanie satelitarno-naziemne DVB-SH = ewolucja standardu DVB-H 30MHz w paśmie S dla Europy Satelita dla zasięgu krajowego (100%) Przekaźniki naziemne dla zasięgu wewnątrzbudynkowego Streaming 3G dla interaktywności + rzadko oglądanyc kanałów + VoD Ku Band 1 S Band Service Delivery Platform (*) 256 kbps na kanał, wykorzystując tylko połowę 12 Warszawa dostępnego wrzesień 2007 pasma 15 MHz z 30MHz S Band 3 2 Sieci komórkowe (2.5/3G/HSDPA) Dyfuzja naziemna (DVB/SH) 27 do 45 kanałów (*) Zasięg krajowy : Dyfuzja satelitarna BROADCAST (DVB-SH) 9 kanałów* Nieograniczona liczba kanałów, interaktywność terminale wielo-systemowe DVB-H & DVB-SH niezauważalnie dla użytkownika

(*) 256 kbps na kanał, wykorzystując tylko połowę 12 Warszawa dostępnego wrzesień 2007 pasma 15 MHz z 30MHz S Band 3 2 Sieci komórkowe (2.

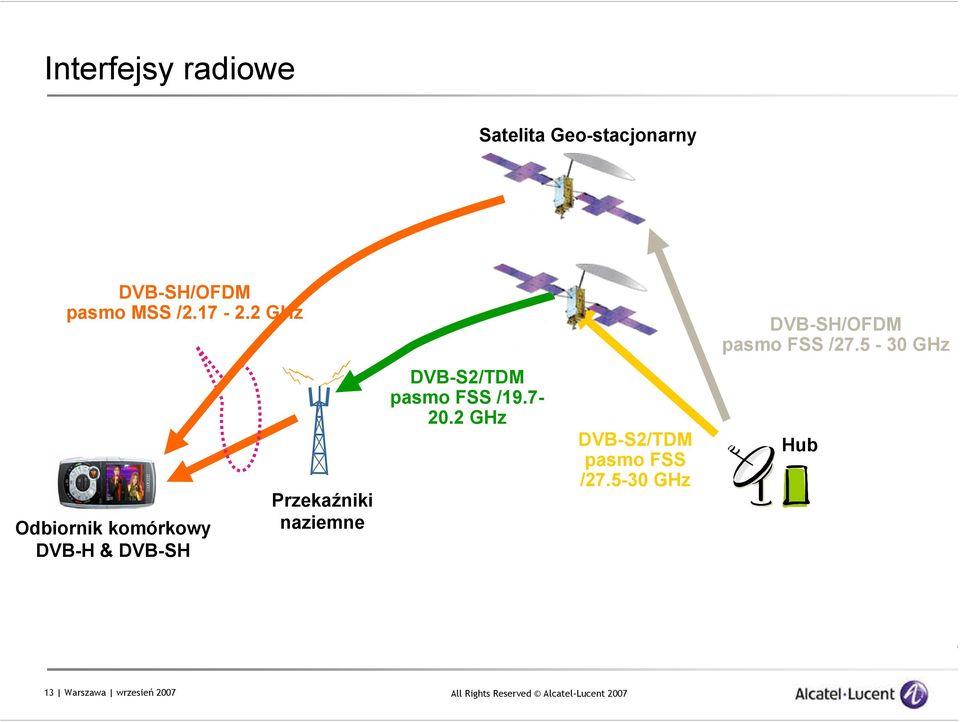

13 Interfejsy radiowe Satelita Geo-stacjonarny DVB-SH/OFDM pasmo MSS / GHz DVB-SH/OFDM pasmo FSS / GHz Odbiornik komórkowy DVB-H & DVB-SH Przekaźniki naziemne DVB-S2/TDM pasmo FSS / GHz DVB-S2/TDM pasmo FSS / GHz Hub 13 Warszawa wrzesień 2007

5-30 GHz Odbiornik komórkowy DVB-H & DVB-SH Przekaźniki naziemne

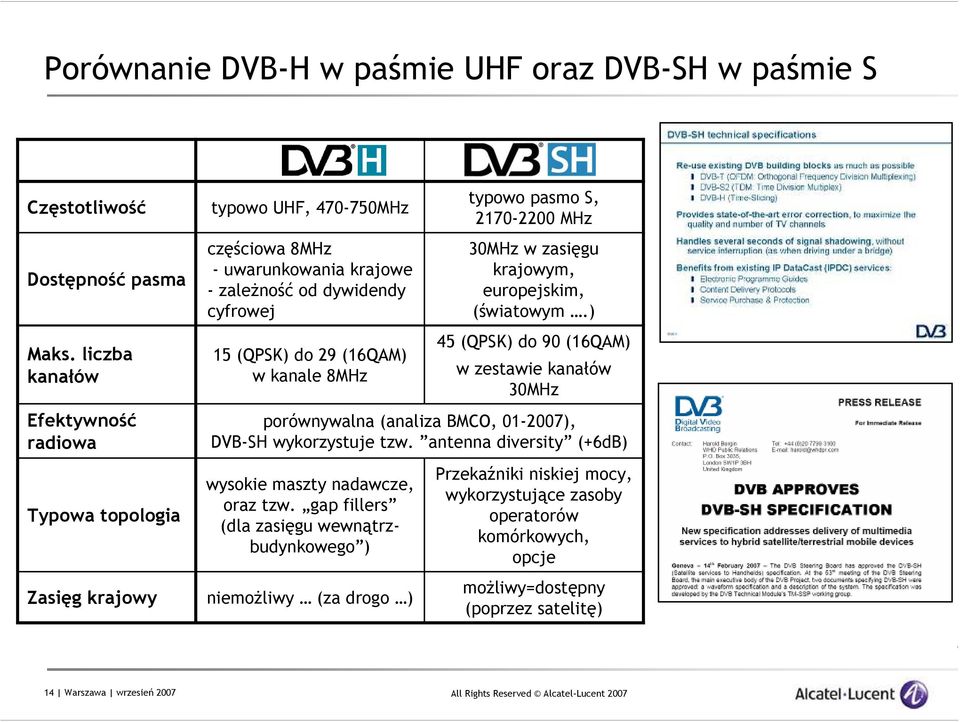

14 Porównanie DVB-H w paśmie UHF oraz DVB-SH w paśmie S Częstotliwość Dostępność pasma Maks. liczba kanałów Efektywność radiowa Typowa topologia Zasięg krajowy typowo UHF, MHz częściowa 8MHz - uwarunkowania krajowe - zależność od dywidendy cyfrowej 15 (QPSK) do 29 (16QAM) w kanale 8MHz wysokie maszty nadawcze, oraz tzw. gap fillers (dla zasięgu wewnątrzbudynkowego ) 30MHz w zasięgu krajowym, europejskim, (światowym.) porównywalna (analiza BMCO, ), DVB-SH wykorzystuje tzw. antenna diversity (+6dB) niemożliwy (za drogo ) typowo pasmo S, MHz 45 (QPSK) do 90 (16QAM) w zestawie kanałów 30MHz Przekaźniki niskiej mocy, wykorzystujące zasoby operatorów komórkowyc, opcje możliwy=dostępny (poprzez satelitę) 14 Warszawa wrzesień 2007

kanale 8MHz wysokie maszty nadawcze, oraz tzw. gap fillers (dla zasięgu wewnątrzbudynkowego ) 30MHz w zasięgu krajowym, europejskim, (światowym.

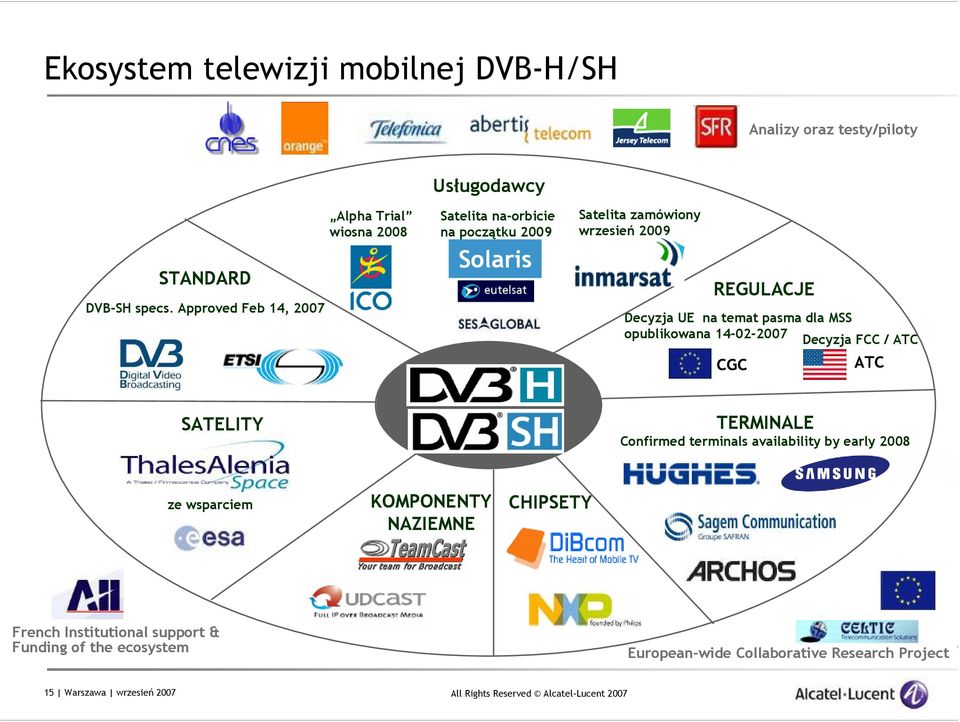

15 Ekosystem telewizji mobilnej DVB-H/SH Analizy oraz testy/piloty STANDARD DVB-SH specs. Approved Feb 14, 2007 Alpa Trial wiosna 2008 Usługodawcy Satelita na-orbicie na początku 2009 Solaris Satelita zamówiony wrzesień 2009 REGULACJE Decyzja UE na temat pasma dla MSS opublikowana Decyzja FCC / ATC CGC ATC SATELITY TERMINALE Confirmed terminals availability by early 2008 ze wsparciem KOMPONENTY NAZIEMNE CHIPSETY Frenc Institutional support & Funding of te ecosystem European-wide Collaborative Researc Project 15 Warszawa wrzesień 2007

REGULACJE Decyzja UE na temat pasma dla MSS opublikowana 14-02-2007 Decyzja FCC / ATC CGC ATC SATELITY TERMINALE Confirmed terminals

16 Fakty 16 Warszawa wrzesień 2007

17 : Wsparcie komisji dla rucomyc usług satelitarnyc otwiera drogę dla europejskiej szybkiej sieci komunikacyjnej * Ograniczenie poziomu niepewności regulacyjnej *EU commission press release title translation 17 Warszawa wrzesień 2007

* Ograniczenie poziomu niepewności regulacyjnej *EU

18 : ICO i Alcatel-Lucent podpisują porozumienie o realizacji projektu interaktywnyc usług mobilnyc DVB-SH w Północnej Ameryce 18 Warszawa wrzesień 2007

19 : Komisja akceptuje joint venture firm SES Astra and Eutelsat * W2A S-Band Coverages + Page 1 Paris, January 07 Eutelsat Confidential Usługa satelitarna dostępna w całej Europie! * Te European Commission as approved under te EU Merger Regulation te creation of a joint venture between SES Astra of Luxembourg and Eutelsat of France for te provision of satellite infrastructure for broadcasting mobile TV as well as voice and data communication services to mobile devices. 19 Warszawa wrzesień 2007

* Te European Commission as approved under te EU Merger Regulation te creation of a joint venture between SES Astra of

20 Wrzesień, 2007 : Inmarsat wybiera Tales Alenia oraz DVB-SH dla paneuropejskiej sieci telewizji mobilnej w paśmie S will Construct and launc a new satellite for Pan-Europe coverage by 2010 efficiently designed to support a ybrid satellite/terrestrial network. Inmarsat as signed a contract wit Tales Alenia to build a dedicated satellite and a spare for launc by Inmarsat is working in coordination wit Alcatel Lucent for overall system design and integration. System is designed to support 45 mobile 256 kbps audio/video cannels per beam in conjunction wit te terrestrial network. T et a*s in (p i) in Degrees Inmarsat S-Band Satellite Guaranteed Coverage II I III IV V VI VII VIII IX SATSOFT Teta*cos(pi) in Degrees Dedykowana pojemność satelitarna w całej Europie 20 Unlimited Warszawa Mobile wrzesień TV 2007 July, 2007

Inmarsat is working in coordination wit Alcatel Lucent for overall system design and integration.

21 : Alcatel-Lucent testuje broadcast DVB-SH wspólnie z SFR Parametry potwierdzone pilotami 21 Warszawa wrzesień 2007

22 / IBC: Alcatel-Lucent oraz SAMSUNG demonstrują połączoną usługę Broadcast & 3G Mobile TV Usługi interaktywne Połączenie Broadcast & 3G Na życzenie lub wymuszone Uniwersalny zapping Połączenie kanałów Broadcast & 3G zapping elastyczny (seamless) czasy krótsze niż 5 sek. w trybie pełnoekranowym Szczegółowy i wspólny EPG programy broadcast & 3G ulubione kanały informacje szczególowe o prog. Więcej opcji przycodu 22 Warszawa wrzesień 2007

23 IBC: Alcatel-Lucent oraz SAGEM demonstrują rozsiewczą telewizję mobilną w paśmie UHF oraz paśmie S pasmo-uhf pasmo-s 400MHz to 800MHz 2.2GHz 2.6GHz Większa elastyczność (zasięg, pojemność) 23 Warszawa wrzesień 2007

24 Dziekuję! 24 Warszawa wrzesień 2007
