SPEED PATROL. User manual. Gaming Steering Wheel MT177

Transkrypt

1 SPEED PATROL Gaming Steering Wheel MT177 User manual

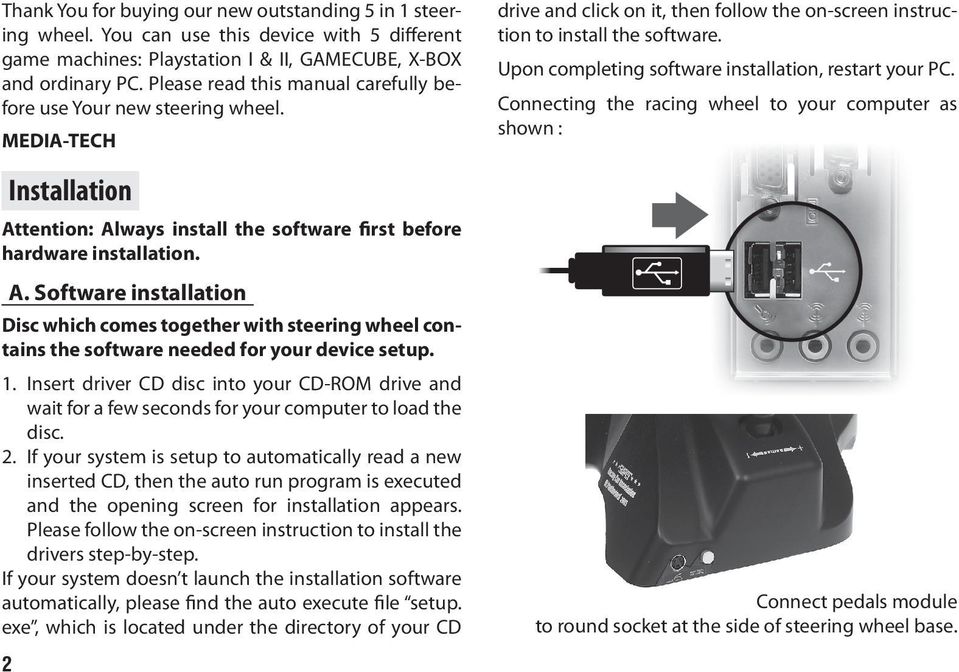

2 Thank You for buying our new outstanding 5 in 1 steering wheel. You can use this device with 5 different game machines: Playstation I & II, GAMECUBE, X-BOX and ordinary PC. Please read this manual carefully before use Your new steering wheel. MEDIA-TECH 2 Installation Attention: Always install the software first before hardware installation. A. Software installation Disc which comes together with steering wheel contains the software needed for your device setup. 1. Insert driver CD disc into your CD-ROM drive and wait for a few seconds for your computer to load the disc. 2. If your system is setup to automatically read a new inserted CD, then the auto run program is executed and the opening screen for installation appears. Please follow the on-screen instruction to install the drivers step-by-step. If your system doesn t launch the installation software automatically, please find the auto execute file setup. exe, which is located under the directory of your CD drive and click on it, then follow the on-screen instruction to install the software. Upon completing software installation, restart your PC. Connecting the racing wheel to your computer as shown : Connect pedals module to round socket at the side of steering wheel base.

3 Testing Enter Start > Setup > Control Panel > Game controllers Macros - GAME CONFIGURATOR SOFTWARE Click program icon in Gamepad Macro group to run software. Create macro: 1. Click New 2. Enter new macro name 3. Click OK Test page. Test the directions of Steering Wheel and Foot Pedal and buttons. Test Vibration. Press graphic buttons in this pane to test vibrations. 3

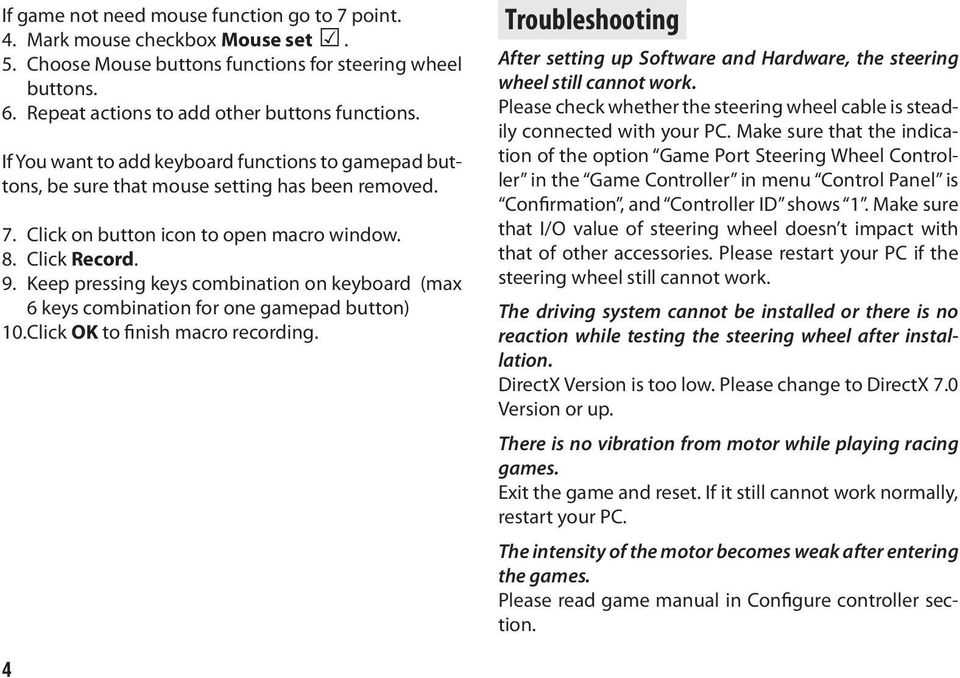

4 If game not need mouse function go to 7 point. 4. Mark mouse checkbox Mouse set. 5. Choose Mouse buttons functions for steering wheel buttons. 6. Repeat actions to add other buttons functions. If You want to add keyboard functions to gamepad buttons, be sure that mouse setting has been removed. 7. Click on button icon to open macro window. 8. Click Record. 9. Keep pressing keys combination on keyboard (max 6 keys combination for one gamepad button) 10. Click OK to finish macro recording. Troubleshooting After setting up Software and Hardware, the steering wheel still cannot work. Please check whether the steering wheel cable is steadily connected with your PC. Make sure that the indication of the option Game Port Steering Wheel Controller in the Game Controller in menu Control Panel is Confirmation, and Controller ID shows 1. Make sure that I/O value of steering wheel doesn t impact with that of other accessories. Please restart your PC if the steering wheel still cannot work. The driving system cannot be installed or there is no reaction while testing the steering wheel after installation. DirectX Version is too low. Please change to DirectX 7.0 Version or up. There is no vibration from motor while playing racing games. Exit the game and reset. If it still cannot work normally, restart your PC. The intensity of the motor becomes weak after entering the games. Please read game manual in Configure controller section. 4

5 SPEED PATROL Gaming Steering Wheel MT177 Instrukcja obsługi

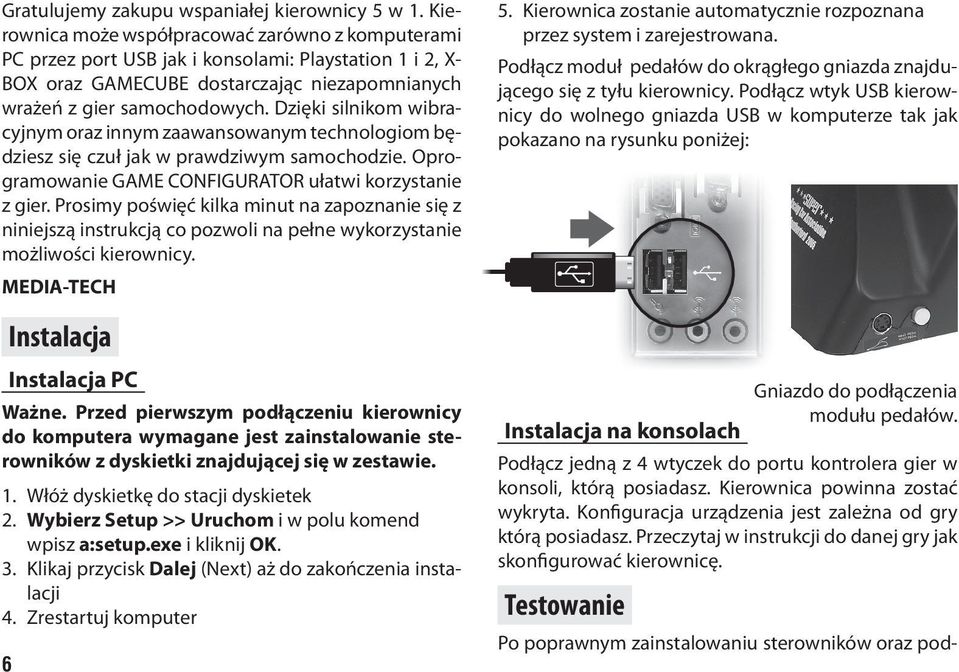

6 Gratulujemy zakupu wspaniałej kierownicy 5 w 1. Kierownica może współpracować zarówno z komputerami PC przez port USB jak i konsolami: Playstation 1 i 2, X- BOX oraz GAMECUBE dostarczając niezapomnianych wrażeń z gier samochodowych. Dzięki silnikom wibracyjnym oraz innym zaawansowanym technologiom będziesz się czuł jak w prawdziwym samochodzie. Oprogramowanie GAME CONFIGURATOR ułatwi korzystanie z gier. Prosimy poświęć kilka minut na zapoznanie się z niniejszą instrukcją co pozwoli na pełne wykorzystanie możliwości kierownicy. MEDIA-TECH 6 Instalacja Instalacja PC Ważne. Przed pierwszym podłączeniu kierownicy do komputera wymagane jest zainstalowanie sterowników z dyskietki znajdującej się w zestawie. 1. Włóż dyskietkę do stacji dyskietek 2. Wybierz Setup >> Uruchom i w polu komend wpisz a:setup.exe i kliknij OK. 3. Klikaj przycisk Dalej (Next) aż do zakończenia instalacji 4. Zrestartuj komputer 5. Kierownica zostanie automatycznie rozpoznana przez system i zarejestrowana. Podłącz moduł pedałów do okrągłego gniazda znajdującego się z tyłu kierownicy. Podłącz wtyk USB kierownicy do wolnego gniazda USB w komputerze tak jak pokazano na rysunku poniżej: Instalacja na konsolach Gniazdo do podłączenia modułu pedałów. Podłącz jedną z 4 wtyczek do portu kontrolera gier w konsoli, którą posiadasz. Kierownica powinna zostać wykryta. Konfiguracja urządzenia jest zależna od gry którą posiadasz. Przeczytaj w instrukcji do danej gry jak skonfigurować kierownicę. Testowanie Po poprawnym zainstalowaniu sterowników oraz pod-

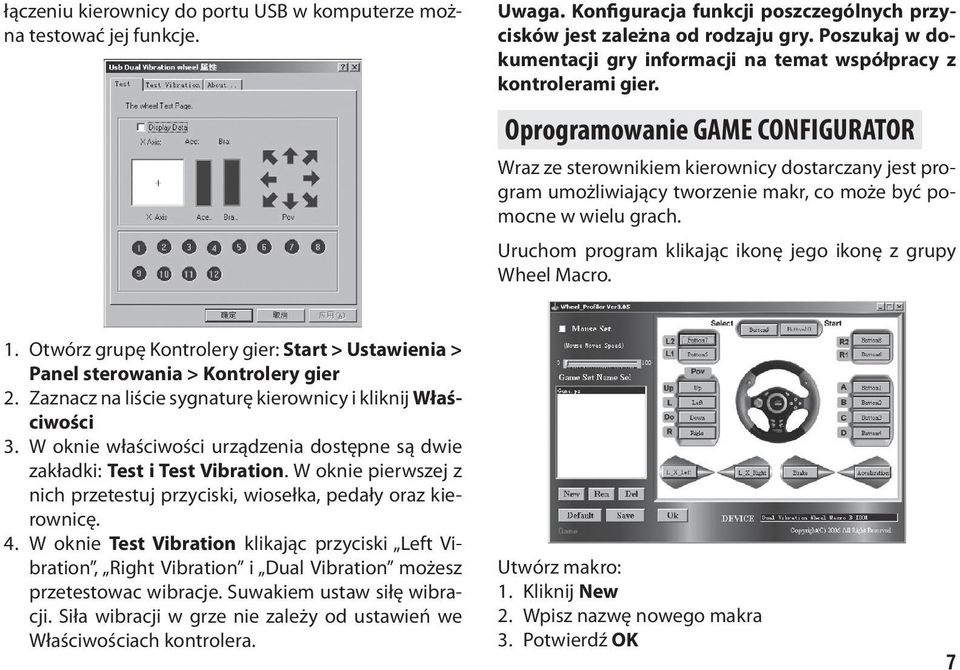

7 łączeniu kierownicy do portu USB w komputerze można testować jej funkcje. Uwaga. Konfiguracja funkcji poszczególnych przycisków jest zależna od rodzaju gry. Poszukaj w dokumentacji gry informacji na temat współpracy z kontrolerami gier. Oprogramowanie GAME CONFIGURATOR Wraz ze sterownikiem kierownicy dostarczany jest program umożliwiający tworzenie makr, co może być pomocne w wielu grach. Uruchom program klikając ikonę jego ikonę z grupy Wheel Macro. 1. Otwórz grupę Kontrolery gier: Start > Ustawienia > Panel sterowania > Kontrolery gier 2. Zaznacz na liście sygnaturę kierownicy i kliknij Właściwości 3. W oknie właściwości urządzenia dostępne są dwie zakładki: Test i Test Vibration. W oknie pierwszej z nich przetestuj przyciski, wiosełka, pedały oraz kierownicę. 4. W oknie Test Vibration klikając przyciski Left Vibration, Right Vibration i Dual Vibration możesz przetestowac wibracje. Suwakiem ustaw siłę wibracji. Siła wibracji w grze nie zależy od ustawień we Właściwościach kontrolera. Utwórz makro: 1. Kliknij New 2. Wpisz nazwę nowego makra 3. Potwierdź OK 7

8 Replay gap Wybierając tę opcję z menu odtwarzania możesz określić interwał czasowy między powtórzeniami fragmentu A-B w jednym cyklu Exit Wyjście z menu opcji Menu opcji 2 Naciśnij krótko MODE w podczas pauzy odtwarzania Jeżeli aby przejść w grze do menu nie potrzebna opcji jest funkcja myszki, przejdź bezpośrednio do punktu Zaznacz checkbox myszki Mouse set. 5. Wybierz funkcje przycisków myszy dla przycisków kierownicy. 6. Powtórz czynności aby przypisać funkcje pozostałych przycisków. Jeżeli przyciskom kierownicy chcesz przypisać funkcje klawiatury upewnij się, że zapisane wcześniej ustawienia myszy zostały usunięte. 7. Kliknij na ikonie wybranego przycisku a rozwinie się okno dialogowe nagrywania makra. Kasowanie plików 8. Kliknij przycisk Record. Wybranie z submenu opcji Delete spowoduje skasowanie bieżącego pliku. Wybranie Delete all skasuje 9. Naciskaj kombinację klawiszy w klawiaturze (w makrze może być nagranych maksymalnie 6 klawiszy dla wszystkie pliki znajdujące się w aktualnym folderze. jednego przycisku kierownicy. 10. Kliknij OK aby zakończyć nagrywanie makra. 8 Rozwiązywanie problemów Po zainstalowaniu sterownika i podłączeniu kierownicy do portu USB, kierownica nie działa Upewnij się, że wtyczka USB kierownicy jest wetknięta do końca w port USB. Jeżeli podłączyłeś kierownicę do koncentratora (huba) USB, podłącz ją bezpośrednio do portu w komputerze. Kierownica jest zainstalowana, ale nie działają wibracje. Efekt wibracji VIRATION FORCE korzysta z właściwości Wyświetlanie sterownika DirectX tekstu w wersji piosenek nie starszej (liryki) niż 7.0. Sprawdź Odtwarzacz wersję sterowników może wyświetlać DirectX w tekst swoim piosenki komputerze w trakcie i w jej razie odtwarzania potrzeby zainstaluj (tzw. liryka). nowszą Tekst wersję. ten jest zapisywany w plikach w formacie LRC. Warunkiem odtwarzania tekstu W grze jest kierownica nazwanie ściąga pliku go na zawierającego bok, a samochód tak samo jak przyspiesza pliku MP3 lub zawierającego hamuje otwór muzyczny. Kierownica wymaga kalibracji. Przeczytaj w instrukcji Przykład: do gry informację na temat kalibracji kontrolerów gier. Plik Możesz z utworem: również TRACK-4.mp3 spróbować skalibrować kierownicę w Plik oknie z tekstem Kalibracja musi w Kontrolerach się nazywać: gier. TRACK-4.lrc Efekt wibracji w grze jest bardzo słabo wyczuwalny Jeżeli Parametr w folderze siły wibracji znajduje jest się zazwyczaj plik MP3, regulowany oraz plik z z teksteziomu LRC), gry. na Odszukaj ekranie w odtwarzacza dokumentacji pojawi gry informacje się ikona na w po- pobliżu temat ustawień ikony baterii. kontrolerów gier.

9 SPEED PATROL Gaming Steering Wheel MT177 Uživatelský manuál

10 Děkujeme, že jste si zakoupili náš nový vynikající volant 5v1. Tento model lze použít v pěti různých herních zařízeních: Playstation I & II, GAMECUBE, X-BOX a samozřejmě PC. Prosíme, před použití volatnu si pozorně přečtěte tento návod. MEDIA-TECH Volant připojte k počítači tak, jak je ukázáno na obrázku: Instalace A. Instalace ovládacího programu Disk dodávaný s volantem obsahuje sofrtware potřebný pro nastavení zařízení. 1. Vložte CD do mechaniky CD-ROM v počítači a vyčkejte chvíli, než počítač načte disk.. 2. Pokud Vás systém v pořádku načetl disk, automaticky se spustí instalační obrazovka. Dále postupujte podle pokynů na monitoru. Pokud se automaticky naspustí instalační program, vyberte ze seznamu na disku CD soubor setup.exe, klikněte na něj a dále postupujte podle instrukcí na obrazovce. Po dokončení instalace restartujte PC. 10

11 Test funkcí Enter Start > Setup > Control Panel > Game controllers Tvorba makra: 1. Klikněte na New 2. Zadejte nový název makra 3. Stiskněte OK Testovací stránka. Ověřte funkčnost volantu a pedálů. Test vibrace. Stiskněte grafické tlačítko na tomto panelu pro ověření funkce vibrace. MAKRA nastavení herních programů Klikněte na ikonu ve skupině Gamepad Macro a spusťte program. 11

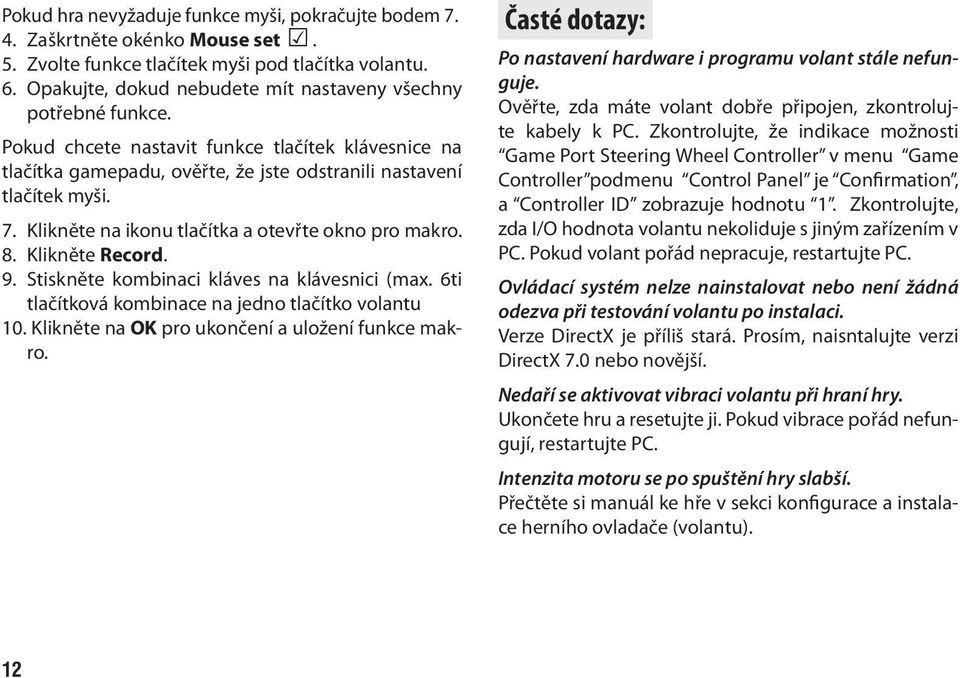

12 Pokud hra nevyžaduje funkce myši, pokračujte bodem Zaškrtněte okénko Mouse set. 5. Zvolte funkce tlačítek myši pod tlačítka volantu. 6. Opakujte, dokud nebudete mít nastaveny všechny potřebné funkce. Pokud chcete nastavit funkce tlačítek klávesnice na tlačítka gamepadu, ověřte, že jste odstranili nastavení tlačítek myši. 7. Klikněte na ikonu tlačítka a otevřte okno pro makro. 8. Klikněte Record. 9. Stiskněte kombinaci kláves na klávesnici (max. 6ti tlačítková kombinace na jedno tlačítko volantu 10. Klikněte na OK pro ukončení a uložení funkce makro. Časté dotazy: Po nastavení hardware i programu volant stále nefunguje. Ověřte, zda máte volant dobře připojen, zkontrolujte kabely k PC. Zkontrolujte, že indikace možnosti Game Port Steering Wheel Controller v menu Game Controller podmenu Control Panel je Confirmation, a Controller ID zobrazuje hodnotu 1. Zkontrolujte, zda I/O hodnota volantu nekoliduje s jiným zařízením v PC. Pokud volant pořád nepracuje, restartujte PC. Ovládací systém nelze nainstalovat nebo není žádná odezva při testování volantu po instalaci. Verze DirectX je příliš stará. Prosím, naisntalujte verzi DirectX 7.0 nebo novější. Nedaří se aktivovat vibraci volantu při hraní hry. Ukončete hru a resetujte ji. Pokud vibrace pořád nefungují, restartujte PC. Intenzita motoru se po spuštění hry slabší. Přečtěte si manuál ke hře v sekci konfigurace a instalace herního ovladače (volantu). 12
