Opis funkcjonowania kotła Granpal Eco, przeznaczonego do spalania biomasy.

Transkrypt

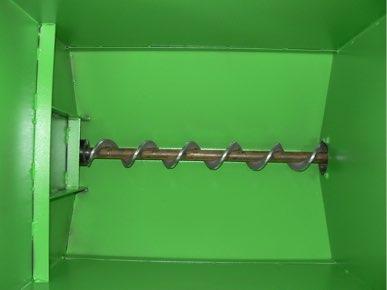

1 Opis funkcjonowania kotła Granpal Eco, przeznaczonego do spalania biomasy. Informacje ogólne. Kotły Granpal Eco oferowane są w zakresie mocy od 15 kw do 150 kw. Konstrukcje naszych kotłów zostały opracowane na podstawie wieloletniej współpracy z firmami z Danii, takimi jak: Eurotherm, Justsen, Pilewang, Kopernicus. Nasze kotły z powodzeniem pracują w wielu krajach Europy: Polsce, Danii, Niemczech, Francji, Wielkiej Brytanii. Kotły Granpal Eco wyposażone są w nowoczesną automatykę pozwalającą kontrolować pracę kotłowni od momentu podania paliwa z magazyny poprzez jego spalania, aż po usunięcie popiołu i odprowadzenie spalin. Paliwo. Kotły Granpal Eco przeznaczone są do spalania różnorodnej biomasy o wilgotności do 25%, takiej jak np.: Pellet drzewny Pellet słomiany Ziarno zbóż (np. owies) Pestki owoców Łupiny orzechów Łuski słonecznika Wyposażenie kotła Granpal Eco. - komora spalania z systemem automatycznego rozpalania gorącym powietrzem, - część wymiennikowa kotła, - kolorowy panel dotykowy z wizualizacją pracy kotła, - wentylator powietrza pierwotnego, - wentylator wyciągowy z kontrolerem podciśnienia (opcja dodatkowa), - podajnik ślimakowy z zabezpieczeniem ppoż, podający paliwo bezpośrednio z zasobnika kotła do komory spalania, - zasobnik paliwa, - automatyczny system odpopielania (opcja dodatkowa), - analizator tlenu w spalinach z sondą lambda (opcja dodatkowa).

2 Sterownik kotła (podstawowe funkcje): - płynna, automatyczna regulacja mocy kotła między %, - automatyczne rozpalanie, - optymalizacja spalania z wykorzystaniem analizatora tlenu wyposażonego w sondę lambda (opcja dodatkowa), - sterowanie maksymalnie 3 niezależnymi obiegami c.o. (pompa + zawór mieszający) + 1 obiegiem c.w.u., - automatyczna regulacja podciśnienia (opcja dodatkowa), - możliwość wyboru automatycznego rozruchu kotła po zaniku napięcia, - nadzór temperatury wyjściowej z kotła z podwójnym zabezpieczeniem termicznym, - sterownik ma możliwość tworzenia i zapisu na karcie SD następujących plików danych: raporty dobowe (zawierają wartości wszystkich mierzonych wartości analogowych, archiwizacja dokonywana jest domyślnie co 1 minutę), alarmy dzienne: zawierają datę godzinę i opis następujących zdarzeń (wszystkich awarii i błędów, które miały miejsce, zmiany parametrów ustawień, wraz z wartościami nowo wprowadzonymi). - alarmy wyświetlane w oddzielnym oknie na panelu sterownika kotła (komunikaty zawierają opis alarmu oraz przypisaną do niego datą i godziną wystąpienia), - opcjonalne sterownia pracą kotła z wykorzystaniem czujnika temperatury zewnętrznej, - możliwość wizualizacji pracy sterownika kotła poprzez złącze Ethernet i możliwość podłączenia do sieci LAN. Zasobnik paliwa. Kocioł posiada własny zasobnik paliwa o pojemności zależnie od mocy kotła od: 130 kg do 560 kg. Podajnik paliwa do komory spalania. Do komory spalania paliwo podawane jest za pomocą podajnika ślimakowego, który zapewnia zadawanie optymalnej ilości paliwa do kotła w zależności od poboru mocy z kotła. Podajnik paliwa wyposażony jest w system zabezpieczający przeciwko wstecznemu zapłonowi (cofnięcie się płomienia z komory paleniskowej do podajnika). Na rurze prowadzącej, podajnika ślimakowego umieszczony jest czujniki podający sygnał alarmowy przy temperaturze 70 C. Sygnał ten zatrzymuje działanie kotła i wypycha palące się paliwo bezpośrednio do komory spalania uniemożliwiając mu przedostanie się do zasobnika paliwa. Po obniżeniu temperatury przenośnika ślimakowego i skasowaniu alarmu kocioł powraca do normalnej pracy. Kocioł. Kocioł Granpal Eco zostały specjalnie zaprojektowany do odzysku ciepła ze spalania biomasy o wilgotności do 25%, taką jak: pellet drzewny, pellet słomiany, ziarno zbóż (np. owies), odpady poprodukcyjne (np. pestki owoców, łupiny orzechów, łyski słonecznika). Kocioł Granpal Eco wyposażony jest w komorę spalania z automatycznym rozpalaniem z pomocą gorącego powietrza. Część wymiennikowa składa się z zespołu poziomych płomieniówek. Komora spalania częściowo chłodzona jest wodą i powietrzem. Zastosowane drzwiczki inspekcyjne umożliwiają łatwy dostęp do wnętrza i bezproblemowe czyszczenie.

3 System podawania paliwa umożliwia równomierne rozprowadzanie paliwa wewnątrz komory spalania. W komorze spalania można wydzielić dwie strefy W pierwszej sekcji następuje spalanie właściwe, a w drugiej dopalane są resztki paliwa oraz tworzące się gazy, a części niepalne, żużel, popiół opadają do popielnika lub przenośnika automatycznego odpopielania, a następnie wygarniane są do kontenera na popiół z boku kotła. Schemat budowy kotła Granpal Eco: Elementy budowy kotła ułożenia rusztowin: 1.Panel boczny 2.Drzwi inspekcyjne do komory spalania. 3.Drzwi inspekcyjne do części wymiennika kotła. 4.Wyjście zasilania. 5.Powrót. 6.Panel sterujący. 7.Zasobnik paliwa. 8.Klapa zasobnika paliwa. 9.Rama kotła. 10.Panel boczny. 11.Motoreduktor.

4 Komora spalania. W komorze spalania możemy wyróżnić 2 strefy spalania. Palenisko zaopatrzone jest w wentylator powietrza pierwotnego dostarczającego część powietrza do spalania. Wentylator ten pracuje ze zmienną wydajnością zależnie od obciążenia (mocy) kotła. W wersji z sondą lambda wydajność pracy wentylatora nadmuchowego dodatkowo jest kontrolowane poprzez analizator tlenu w spalinach. System nadmuchu wewnątrz komory spalania kotła Granpal Eco umożliwia optymalny rozdział powietrza na całą powierzchnię rusztu. Rozdział powietrza ustawiany jest zależnie od rodzaju paliwa i jego wilgotności. Powietrze jest rozprowadzane przez kanaliki szczelinowe w komorze spalania. Komora spalania kotła Granpal Eco z popielnikiem: Układ usuwania popiołu. Popiół opada na końcu paleniska do popielnika lub do przenośnika odbierającego popiół, który następnie usuwa cały popiół do kontenera przy kotle (opcja z automatycznym odpopielaniem). Kocioł Granpal Eco z popielnikiem: Kocioł Granpal Eco z automatycznym odpopielaniem:

5 Sterownik kotła. Sterownik kotła pozwala kontrolować proces spalania w każdym momencie, począwszy od podawania paliwa, poprzez spalanie, aż do usunięcia popiołu i spalin. Zastosowanie analizatora tlenu z sondą lambda umożliwia b a r d z o e f e k t y w n e i e k o n o m i c z n e wykorzystanie paliwa. Monitorowanie na bieżąco wszystkich urządzeń pozwala w pełni kontrolować pracę systemu. Sterowanie kotła: Sterownik kotła steruje i nadzoruje pracę kotła, paleniska, transport paliwa do komory spalania i usuwanie popiołu. Obwody regulacyjne zintegrowane w sterowniku umożliwiają spalanie ze stałymi niskimi emisjami przy zastosowaniu różnego rodzaju rodzaju paliwa. Obsługa i informacja: Bardzo prosta obsługa sterownika następuje ona za pomocą dotykowego panelu z wizualizacją pracy kotła. Pozwala to na szybki dostęp do wszystkich informacji dotyczących bieżącej pracy kotła, ustawionych parametrów oraz alarmów. Regulacja mocy: Obciążenie kotła jest automatycznie dopasowywane do zapotrzebowania poboru mocy. Za wielkość wiodącą służy temperatura wyjściowa kotła. Regulacja mocy oblicza wielkości zadane dla ilości powietrza w celu optymalizacji spalania. Za pomocą tej regulacji mocy można uzyskać bardzo długie cykle załączenia, które redukują zarówno wartość emisji jak również straty postojowe. Optymalizacja spalania: Na podstawie nadmiaru powietrza zmierzonego w spalinach następuje płynna regulacja prędkości wentylatorów nadmuchowych w takim zakresie, że spalanie jest prowadzone przy optymalnym nadmiarze powietrza. Regulacja podciśnienia: Założeniem do optymalnego spalania jest także utrzymywanie w palenisku równego podciśnienia oraz optymalnej prędkości spalin w urządzeniach filtracyjnych oraz kominie. Podciśnienie jest utrzymywane na stałym poziomie przez płynną regulację obrotów wentylatora wyciągowego spalin. Regulator podciśnienia: Analizator tlenu:

6 Archiwizacja danych. Sterownik kotła jest wyposażony w kartę pamięci SD co pozwala na tworzenia następujących plików danych: 1. raporty dobowe (zawierają wartości wszystkich mierzonych wartości analogowych, archiwizacja dokonywana jest domyślnie co 1 minutę), 2. alarmy dzienne: zawierają datę godzinę i opis następujących zdarzeń (wszystkich awarii i błędów, które miały miejsce, zmiany parametrów ustawień, wraz z wartościami nowo wprowadzonymi). Wszystkie informacje są katalogowane na karcie pamięci SD w następujący sposób: bieżący rok/miesiąc/ *.txt. Każdy folder miesiąca zawiera pliki raportów dobowych oraz alarmów. Informacje zapisywane są w plikach: *.txt i mogą być następnie w dowolny sposób przetwarzane w programach typu: Word i Excel. Wykresy. Sterownik kotła posiada prostą aplikację do rysowania przebiegów zmiennych analogowych w czasie. Częstotliwość próbkowania może zostać zmieniona w oknie aplikacji wykresy. Domyślnie po uruchomieniu aplikacja wyświetla dane z próbkowaniem równym 0,2/s, pozwala to wyświetlić 50 minut pracy systemu. Alarmy. Alarmy i błędy systemu sterowania kotłem są rejestrowane i wyświetlane w oknie Alarmy. Każdy alarm posiada przypisaną datę, godzinę wystąpienia oraz opis. Wszystkie wystąpienia alarmów są rejestrowane na karcie pamięci SD. Zdalne sterowanie. Kocioł posiada możliwość wizualizacji pracy sterownika kotła poprzez złącze Ethernet i możliwość podłączenia do sieci LAN.
