1 ZBIORNIKI PRZEMYSŁOWE

2 Świat produktów WERIT Instalacje domowe Zbiorniki na olej opałowy Produkty sanitarne Elektryczne materiały instalacyjne Opakowania przemysłowe Pojemniki magazynowe, transportowe i palety Kontenery IBC Zbiorniki przemysłowe i Śruby z tworzyw sztucznych Artykuły gospodarstwa domowego i ogrodnicze

3 Treść 3 Technologie produkcyjne - Wytłaczanie z rozdmuchem - Charakterystyka produktów - Jakość - Różnorodność produktów 4/5 Zastosowania Instalacje chłodnicze i klimatyzacyjne - Baseny kąpielowe i akwaria - Budowa maszyn i instalacji dla przemysłu budowlanego - Budowa maszyn i instalacji dla rolnictwa - Zbiorniki przemysłowe do mediów specjalnych - Zbiorniki przemysłowe szyte na miarę - Wanny wychwytujące Paleta produktów - Zbiorniki przemysłowe z opaskami (włącznie ze zbiornikami specjalnymi na AdBlue i nawozy płynne) - Zbiorniki przemysłowe bez opasek - Bezpieczne zbiorniki dwuścienne Akcesoria - Otwory górne - Zawory kulowe i odpływowe - Króćce gwintowane i redukcje - Kołnierze luźne - Króćce rurowe 20/21 Ważne wskazówki - Uwagi - Wskazówki instalacyjno-montażowe 23

4 Technologie produkcyjne 4/5 Wytłaczanie z rozdmuchem Już w roku 1974 w firmie WERIT powstała największa na świecie wytłaczarka rozdmuchowa. Umożliwiała ona produkcję jednoczęściowych zbiorników o pojemności do 5000 litrów. Ponad 60 lat doświadczenia i know-how w dziedzinie przetwarzania tworzyw sztucznych Produkty do zastosowań m.in. w przemyśle chemicznym, przemyśle spożywczym, w budowie maszyn i instalacji, do basenów kąpielowych itd. Najnowsze technologie Wysoki udział własnych przedsiębiorstw w procesie wytwarzania produktów Wysokiej jakości polietylen o wysokiej gęstości (PE-HD), odporny na działanie promieniowania ultrafioletowego Certyfikacja wg DIN EN ISO 9001 Charakterystyka produktów Odporność na działanie większości chemikaliów Wysoka odporność na udary i złamanie Bezpieczne w stosowaniu Wzrokowa kontrola poziomu w zbiornikach dzięki półprzezroczystości materiału Gładkie ściany wewnętrzne ułatwiają czyszczenie Możliwość spełniania indywidualnych wymagań Klientów, np. dodatkowe króćce, ponieważ polietylen nadaje się do spawania Wielofunkcyjność Przydatność do stosowania z artykułami spożywczymi ( brak zastrzeżeń zgodnie z 2 niem. ustawy o żywności i zaleceniem IIIB niem. Urzędu ds. Zdrowia) Jakość Dążymy do trwałego partnerstwa z zadowolonymi Klientami. Jakość naszych produktów i usług jest niezbędnym elementem naszej strategii. Jej najwyższy poziom gwarantują najnowocześniejsze technologie produkcyjne, kompetentni współpracownicy i ścisłe zarządzanie jakością. Szeroka oferta zbiorników Zbiorniki przemysłowe z opaskami stalowymi Zbiorniki przemysłowe bez opasek stalowych Bezpieczne zbiorniki dwuścienne Zbiorniki przemysłowe do substancji specjalnych i wanny wychwytujące (ociekowe) Zbiorniki przemysłowe szyte na miarę

5

6 Zastosowania 6/7 Instalacje chłodnicze i klimatyzacyjne Racjonalne wykorzystanie energii Koszty eksploatacji instalacji chłodniczych bardzo często można znacznie obniżyć przez zastosowanie odpowiednich środków. Całościowe koncepcje oszczędnościowe są tu najwłaściwszą receptą. Zbiorniki przemysłowe WERIT są gwarancją bezpieczeństwa i niezawodności instalacji. Szczególne wymagania stawiane zbiornikom, szczególnie w zakresie odporności na zmienne temperatury, są bez problemu spełniane przez nasze produkty. Zastosowanie zbiorników przemysłowych jako zbiorników zasilających w instalacji chłodniczej. IKS Industrielle Kühlsysteme GmbH, Pressig-Rothenkirchen Baseny kąpielowe i akwaria Inteligentne systemy obiegu wody Zbiorniki przemysłowe WERIT znajdują zastosowanie w aquaparkach i wielkich akwariach, np. jako zbiorniki pośrednie na wodę wypływającą z basenów i przepływającą do systemów uzdatniania wody. Zbiornik wzgl. system zbiorników może przy tym służyć także do regulacji poziomu wody w basenie. PEPS22 / PIXELIO

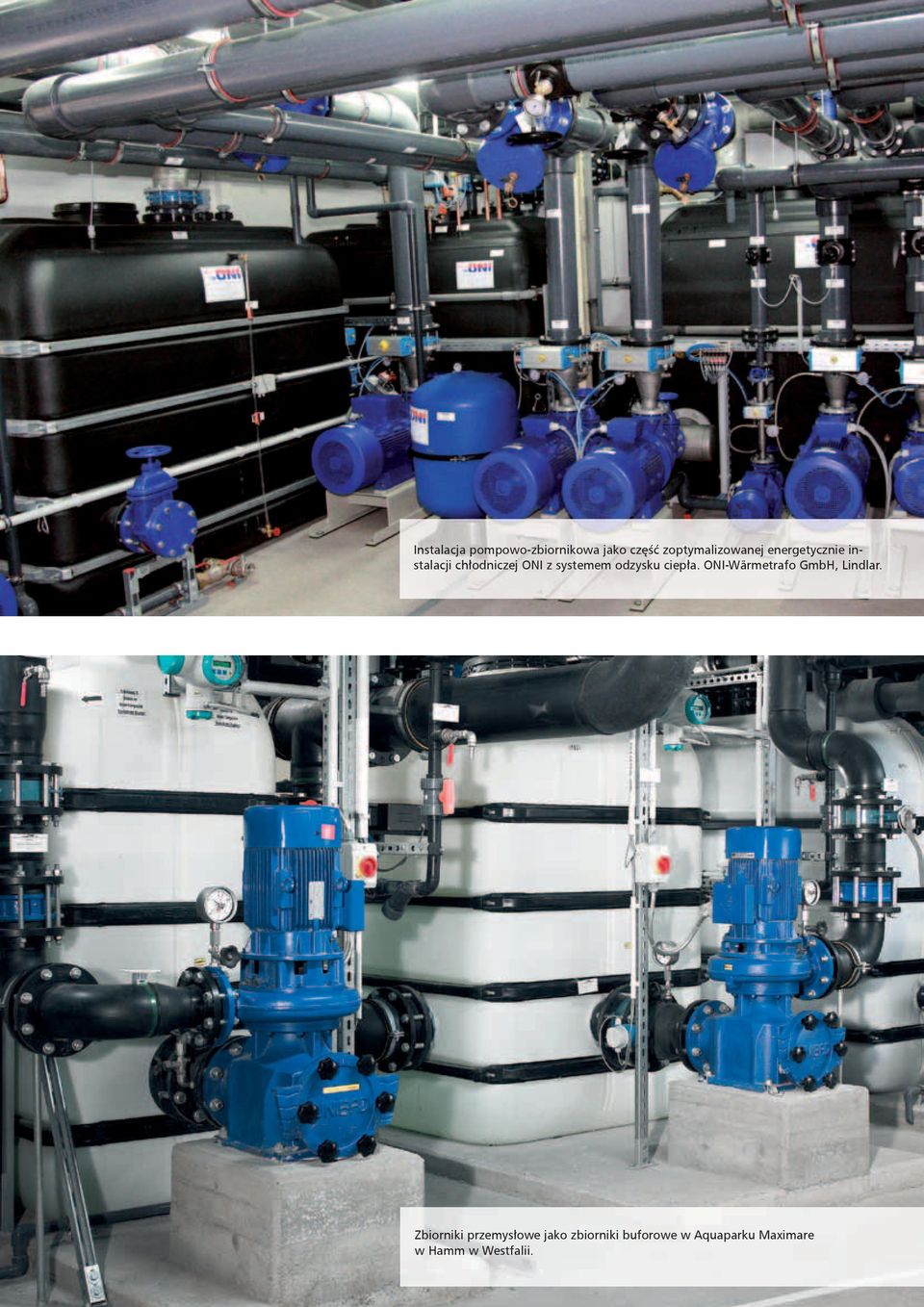

7 Instalacja pompowo-zbiornikowa jako część zoptymalizowanej energetycznie instalacji chłodniczej ONI z systemem odzysku ciepła. ONI-Wärmetrafo GmbH, Lindlar. Zbiorniki przemysłowe jako zbiorniki buforowe w Aquaparku Maximare w Hamm w Westfalii.

8 Zastosowania 8/9 Budowa maszyn i instalacji dla przemysłu budowlanego Najwyższe obciążenia, najwyższe wymagania Przemysł budowlany stawia szczególne wymagania maszynom i instalacjom. Zbiornik przemysłowy WERIT jest często ich ważnym elementem, np. w instalacjach mieszających płuczkę bentonitową do wierceń poziomych. Czynnikami decydującymi o jego zastosowaniu są jego długa żywotność i wysoka wartość użytkowa. Pompa wysokociśnieniowa z zespołem mieszającym. Sitetec BV, Wijk bij Duurstede, Holandia. Budowa maszyn i instalacji dla rolnictwa Czyste rozwiązanie W ostatnich latach rozpowszechnił się system sterowanego zadawania paszy w hodowli zwierząt, szczególnie w hodowli świń. Specjalne instalacje tuczące ze zintegrowanymi zbiornikami przemysłowymi WERIT gwarantują zaopatrzenie w paszę większych stanów pogłowia według zróżnicowanych receptur. Zbiorniki WERIT z gładkimi ścianami wewnętrznymi są łatwe do utrzymania w czystości, a ich półprzezroczystość umożliwia ciągłą kontrolę wzrokową.

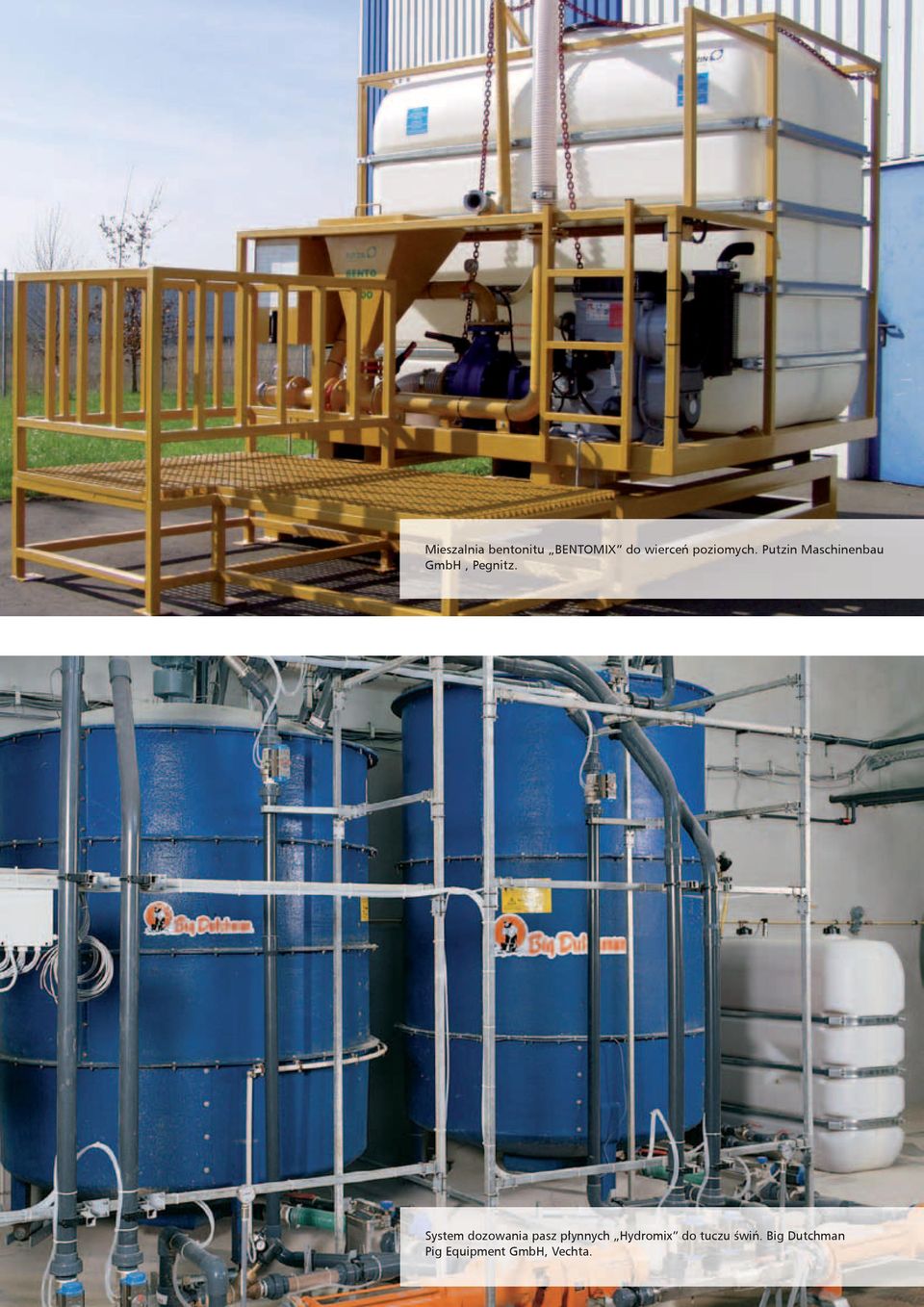

9 Mieszalnia bentonitu BENTOMIX do wierceń poziomych. Putzin Maschinenbau GmbH, Pegnitz. System dozowania pasz płynnych Hydromix do tuczu świń. Big Dutchman Pig Equipment GmbH, Vechta.

10 Zastosowania 10/11 Technologie oczyszczania ścieków i uzdatniania wody Przejrzyste sytuacje Inteligentne rozwiązania do oczyszczania ścieków różnego pochodzenia i ich ponowne wykorzystanie zyskuje coraz większe znaczenie. Zbiorniki przemysłowe WERIT nadają się do wielu różnorodnych zastosowań i we wszystkich wyróżniają łatwą obsługą w zakresie kontroli poziomów i czyszczenia. Instalacja do uzdatniania wody z pięcioma zbiornikami przemysłowymi. Donau Chemie AG, Wiedeń Lokalizacja: AWV Seewinkel Zbiorniki przemysłowe do mediów specjalnych Z myślą o środowisku Odporność zbiornika z tworzywa sztucznego na działanie chemikaliów ma decydujące znaczenie. Zbiorniki przemysłowe WERIT z polietylenu o wysokiej gęstości (PE-HD) przekonują swoją odpornością na działanie większości chemikaliów i oferują najwyższy poziom bezpieczeństwa. Stacja tankowania roztworu mocznika AUS 32 (AdBlue )*. Chemowerk GmbH, Weinstadt *AdBlue jest zastrzeżonym znakiem towarowym VDA (Zrzeszenia Niemieckiego Przemysłu Samochodowego)

11 Kontenerowa oczyszczalnia ścieków (MBR) Container-Kläranlage (MBR) w obozie Bundeswehry w Kunduzie w Afganistanie. A3 Water Solutions GmbH, Gelsenkirchen. Chemowerk GmbH

12 Zastosowania 12/13 Zbiorniki przemysłowe szyte na miarę Idealne rozwiązania dla ograniczonych przestrzeni Nie zawsze można zastosować zbiorniki przemysłowe WERIT w wymiarach standardowych. Czasem ze względu na brak miejsca lub optymalne wykorzystanie przestrzeni potrzebne są zbiorniki wykonane według indywidualnych wymagań Klientów. Spawamy takie zbiorniki z płyt polietylenowych dokładnie według Państwa danych i Państwa życzeń. Zbiornik dziobowy dla zabytkowego kutra rybackiego Hansine. Wanny wychwytujące Kiedy potrzebne jest podwójne bezpieczeństwo Zbiorniki przemysłowe WERIT gwarantują najwyższy poziom bezpieczeństwa i charakteryzują się odpornością na działanie większości chemikaliów. Jednak w przypadku cieczy zagrażających wodom powierzchniowym i gruntowym ustawodawca wymaga dodatkowego zabezpieczenia. Takim zabezpieczeniem są wanny wychwytujące (ociekowe) WERIT z płyt polietylenowych.

13 Wykonane na indywidualne zamówienie zbiorniki na wodę i olej napędowy dla zabytkowego kutra rybackiego Hansine FN 121 z roku 1898, odrestaurowanego w roku Zbiornik przemysłowy w wannie wychwytującej z polietylenu. Dreßler Sanitär GmbH, Ansbach.

14 Zbiorniki przemysłowe z opaskami Typ Art. Nr Kolor Naturalny / Czarny Pojemność nominalna [l] 1000 L 1100 L 1500 L Dł. x szer. x wys. [mm] 1050 x 730 x 1660 mm 1400 x 720 x 1380 mm 1500 x 730 x 1660 mm Masa [kg] 45 kg 53 kg 64 kg Wyposażenie standardowe 4 króćce wejściowe S 100 x 8 - gwint zewn., R2 - gwint wewn. ocynkowane opaski stalowe 1 szeroki otwór górny (400 mm ø), z pokrywą i pierścieniem zaciskowym 1 króciec wejściowy S 100 x 8 - gwint zewn., R2 - gwint wewn. 1 przyłącze odpływowe/ wyrównawcze R2 - gwint wewn. ocynkowane opaski stalowe ocynkowane opaski stalowe Typ Art. Nr Kolor Naturalny / Czarny do AdBlue Pojemność nominalna [l] 2500 L 3000 L 3000 L Dł. x szer. x wys. [mm] 2140 x 870 x 1660 mm 2390 x 850 x 1980 mm 2390 x 850 x 1980 mm Masa [kg] 118 kg 210 kg 265 kg Wyposażenie standardowe ocynkowane opaski stalowe 3 króćce wejściowe S 100 x 8 1 króciec wejściowy S 160 x 7 - gwint zewn. ocynkowane opaski stalowe 3 króćce wejściowe S 100 x 8 1 króciec wejściowy S 160 x 7 - gwint zewn., z pokrywą DAE* opaski wzmocnione i lakierowane

15 Dane produktów 14/ L 2000 x 720 x 1380 mm 75 kg 1 szeroki otwór górny (400 mm ø), z pokrywą i pierścieniem zaciskowym 1 króciec wejściowy S 100 x 8 - gwint zewn., R2 - gwint wewn. 1 przyłącze odpływowe/ wyrównawcze R2 - gwint wewn. ocynkowane opaski stalowe L 2000 x 760 x 1660 mm 98 kg - gwint zewn., R2 - gwint wewn. ocynkowane opaski stalowe L 2000 x 760 x 1660 mm 98 kg 1 włas (ø 450 mm), z pokrywą nakręcaną 2 króćce wejściowe S 100 x 8 - gwint zewn., R2 - gwint wewn. ocynkowane opaski stalowe L 2390 x 1350 x 1980 mm 240 kg do AdBlue 5000 L 2390 x 1350 x 1980 mm 295 kg do nawozów płynnych 5000 L 2390 x 1350 x 1980 mm 257 kg 3 króćce wejściowe S 100 x 8 - gwint zewn., R2 - gwint wewn. 1 króciec wejściowy S 160 x 7 - gwint zewn. ocynkowane opaski stalowe 3 króćce wejściowe S 100 x 8 - gwint zewn., R2 - gwint wewn. 1 króciec wejściowy S 160 x 7 - gwint zewn. z pokrywą DAE* opaski stalowe wzmocnione i lakierowane 3 króćce wejściowe S 100 x 8 1 króciec wejściowy S 160 x 7 - gwint zewn. opaski stalowe lakierowane * DAE = system wyrównania ciśnienia

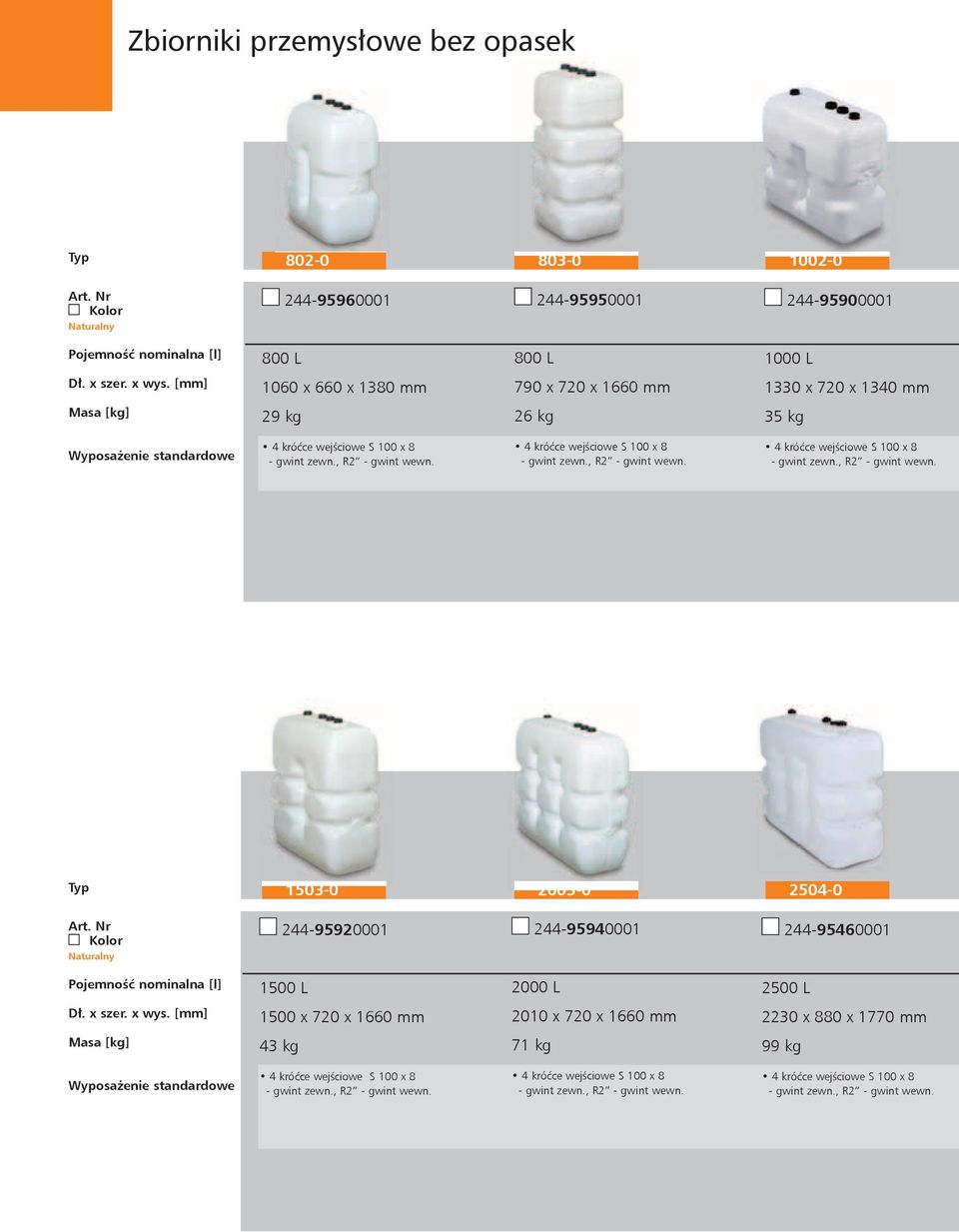

16 Zbiorniki przemysłowe bez opasek Typ Art. Nr Kolor Naturalny Pojemność nominalna [l] 800 L 800 L 1000 L Dł. x szer. x wys. [mm] 1060 x 660 x 1380 mm 790 x 720 x 1660 mm 1330 x 720 x 1340 mm Masa [kg] 29 kg 26 kg 35 kg Wyposażenie standardowe Typ Art. Nr Kolor Naturalny Pojemność nominalna [l] 1500 L 2000 L 2500 L Dł. x szer. x wys. [mm] 1500 x 720 x 1660 mm 2010 x 720 x 1660 mm 2230 x 880 x 1770 mm Masa [kg] 43 kg 71 kg 99 kg Wyposażenie standardowe

17 Dane produktów 16/ L 1060 x 720 x 1660 mm 38 kg 1000 L 830 x 770 x 1980 mm 34 kg 1500 L 2000 x 720 x 1340 mm 55 kg

18 Bezpieczne zbiorniki dwuścienne Zbiorniki bezpieczne WERIT Techno K i E oferują bezpieczeństwo i oszczędność przestrzeni. Są one lekkie, czyste i nie ulegają korozji. Kompaktowe rozmiary tych zbiorników umożliwiają ich bezproblemowe wykorzystanie nawet w ograniczonej przestrzeni. Drugi zewnętrzny zbiornik w całości z tworzywa sztucznego pozwala na wykorzystywanie zbiorników Techno w wielu różnych zastosowaniach. Techno K Typ Art. Nr Kolor Naturalny Pojemność nominalna [l] Dł. x szer. x wys. [mm] Masa [kg] Wyposażenie standardowe 803-K L 810 x 740 x 1670 mm 64 kg Techno E Pobór Odpowietrzenie Optyczny wskaźnik poziomu Typ Art. Nr Kolor Naturalny 753-E Napełnienie Wykonany całkowicie z tworzywa sztucznego zbiornik wewnętrzny z przetłoczeniami zapewnia optymalną stateczność Pojemność nominalna [l] Dł. x szer. x wys. [mm] Masa [kg] Wyposażenie standardowe 750 L 930 x 780 x 1670 mm 50 kg Wykonany całkowicie z tworzywa sztucznego zbiornik zewnętrzny

19 Dane produktów 18/ K 1004-K 1503-K L 1070 x 740 x 1670 mm 77 kg 1000 L 860 x 780 x 1990 mm 77 kg 1500 L 1520 x 740 x 1670 mm 84 kg 1002-E 1003-E 1503-E L 1445 x 740 x 1310 mm 64 kg 1000 L 1200 x 780 x 1670 mm 58 kg 1500 L 1670 x 780 x 1670 mm 85 kg

20 Wyposażenie Szeroki otwór górny z pokrywą i pierścieniem zaciskowym Kolor ŚREDNICE NOMINALNE (Ø MM): 1 (400), 2 (500), 3 (600) Zawory kulowe, zawory odpływowe 1 Zawór odpływowy R 2 (kątowy) 2 Zawór odpływowy R 2 (z gniazdem skośnym) 3 Zawór kulowy R 2 Króćce gwintowane 1 Króciec gwintowany z PE R 1 gwint wewnętrzny 2 Króciec gwintowany z PE R 2 gwint wewnętrzny 3 Redukcja mosiężna 2 -> 1 ½ 4 Redukcja mosiężna 1 ½ -> 1 ¼ 5 Redukcja mosiężna 1 -> 1 ½ 1 Kołnierze luźne z kołnierzem szyjkowym do spawania z PE Kolor Wymiary: DIN / 16963, cz. 4 z otworami wierconymi PN 10/6 wg DIN 2501 Wielkości: DN 20 do DN 200 Króćce rurowe Z WĘŻEM ŁĄCZĄCYM Z EPDM NW 90, NW 125 I NW 200 Kolor Króćce rurowe do przyłączy rurowych HT / KG Kolor 1 ø 200 x 11,4 mm 2 ø 110 x 3,5 mm Wielkości: od DN 20 do DN 200 2

21 Wyposażenie 20/21 Przykład przyłączy specjalnych 1 Szeroki otwór górny ø 400 mm, z pokrywą i pierścieniem zaciskowym 6 2 Króciec gwintowany z PE od R ½ do R 2 (gwint wewn.) 3 Przyłącze kołnierzowe od DN 20 do DN Przewód połączeniowy z PE R 2, górny* 5 Przewód połączeniowy z PE R 2, dolny* 6 Króćce rurowe z PE z wężem łączącym z EPDM NW 90, 125 lub (*przewód napełniający, przewód poboru lub przewód wyrównawczy) 2 5 Dalsze wyposażenie 7 7 Rura poboru R do zbiornika na nawóz płynny 8 Opcjonalne opaski, wzmocnione i lakie rowane 8
