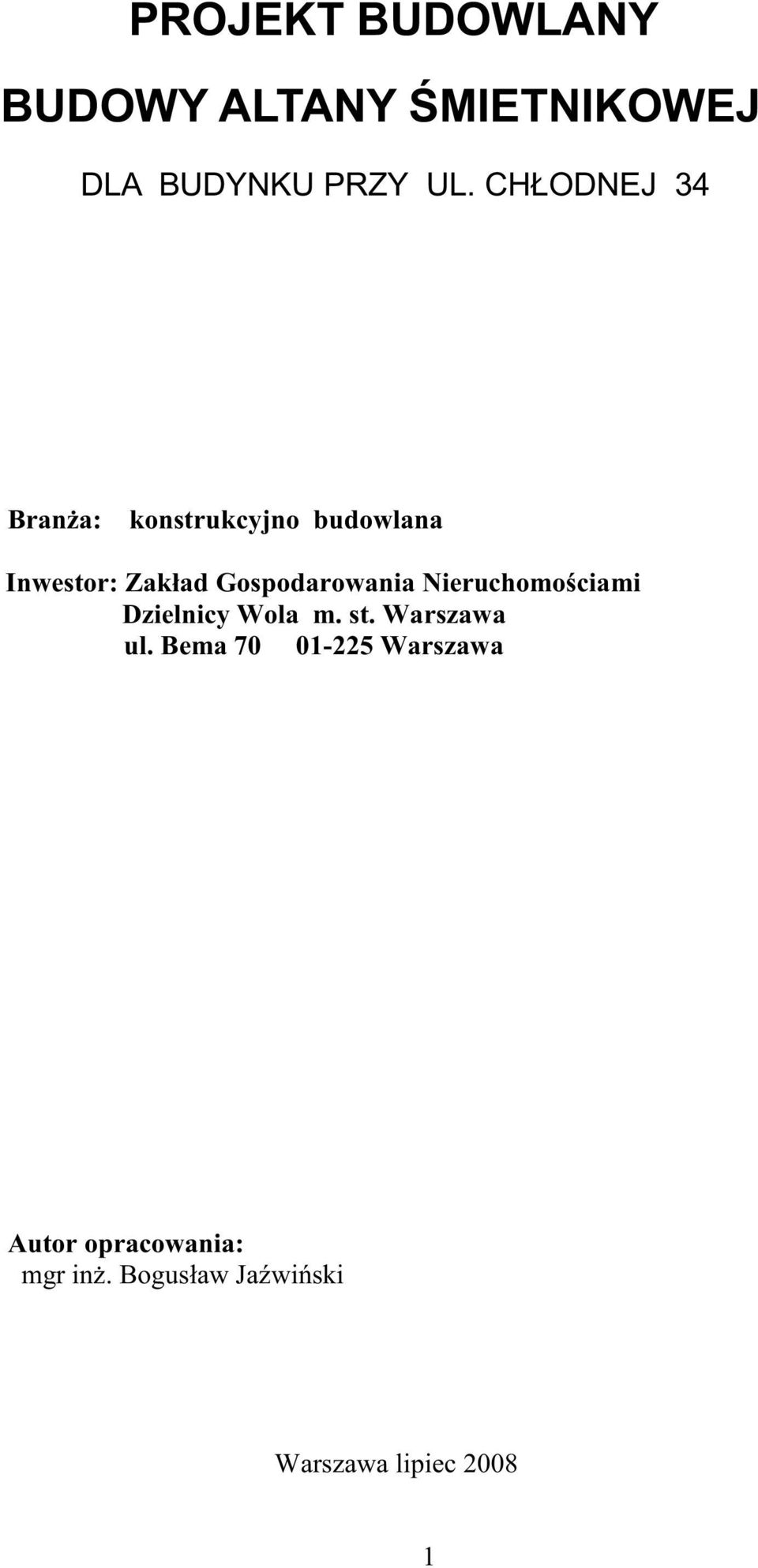

1 PROJEKT BUDOWLANY BUDOWY ALTANY MIETNIKOWEJ DLA BUDYNKU PRZY UL. CHŁODNEJ 34 Bran a: konstrukcyjno budowlana Inwestor: Zakład Gospodarowania Nieruchomo ciami Dzielnicy Wola m. st. Warszawa ul. Bema Warszawa Autor opracowania: mgr in. Bogusław Ja wi ski Warszawa lipiec

Gospodarowania Nieruchomo ciami Dzielnicy Wola m. st. Warszawa ul.

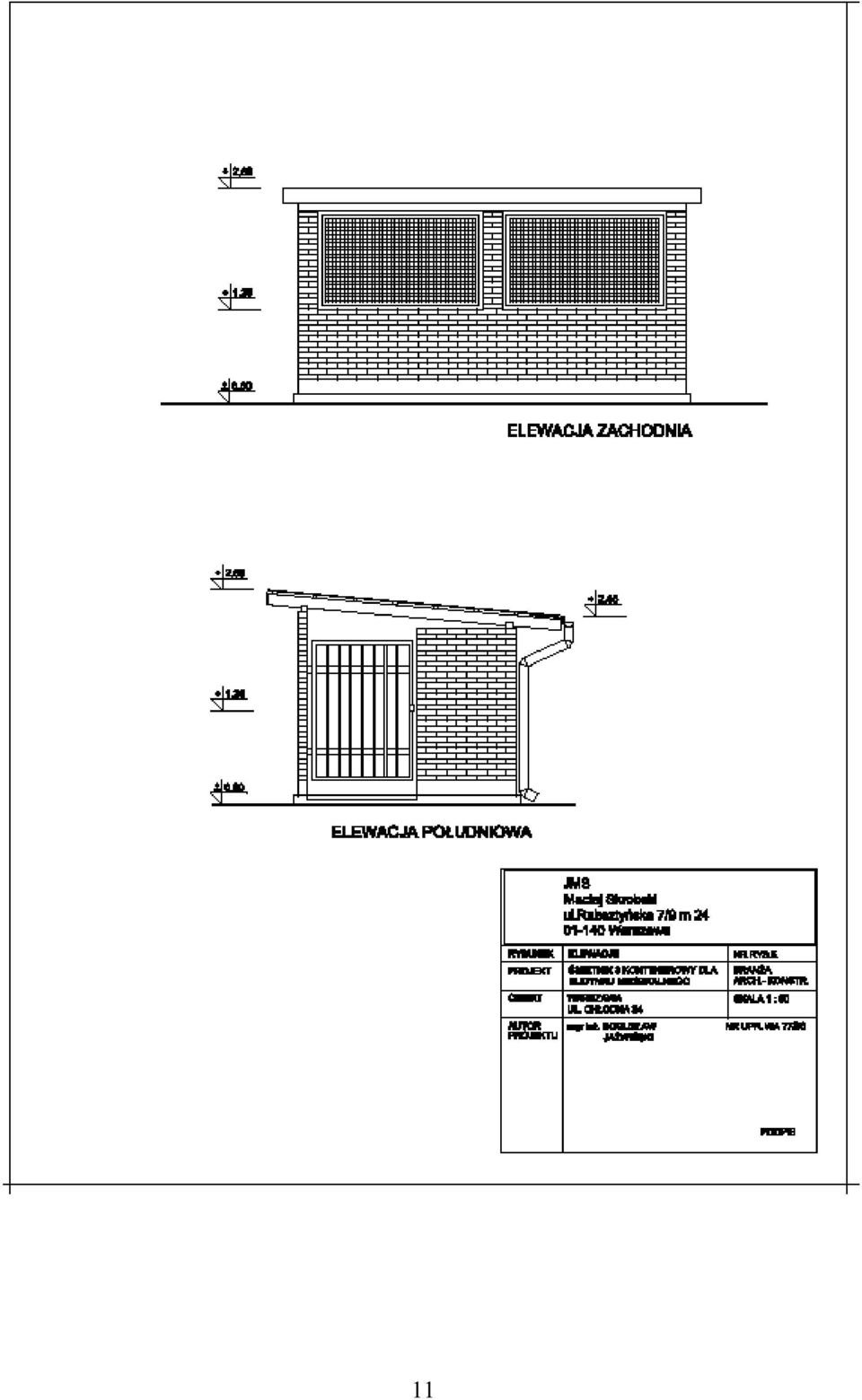

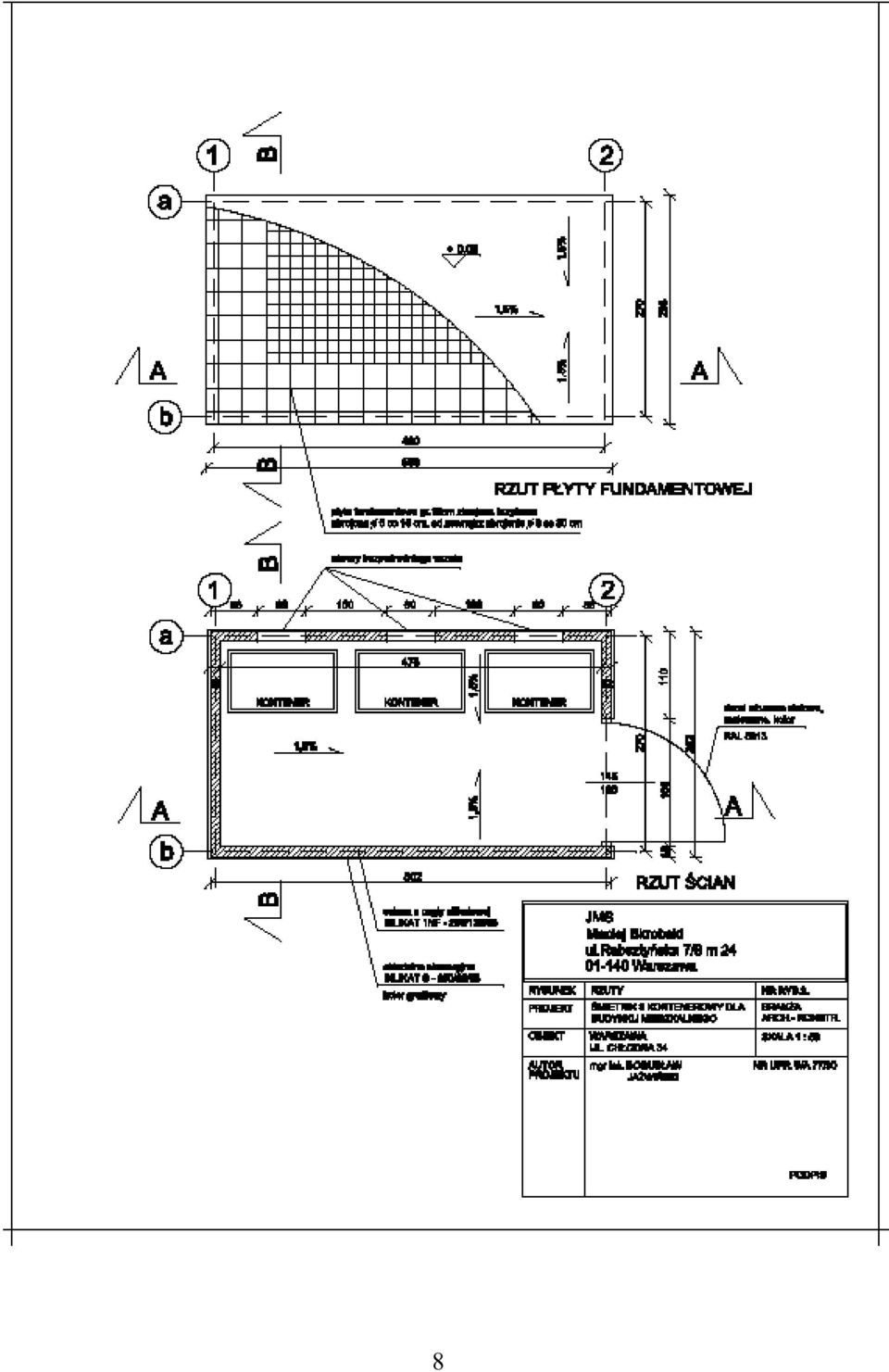

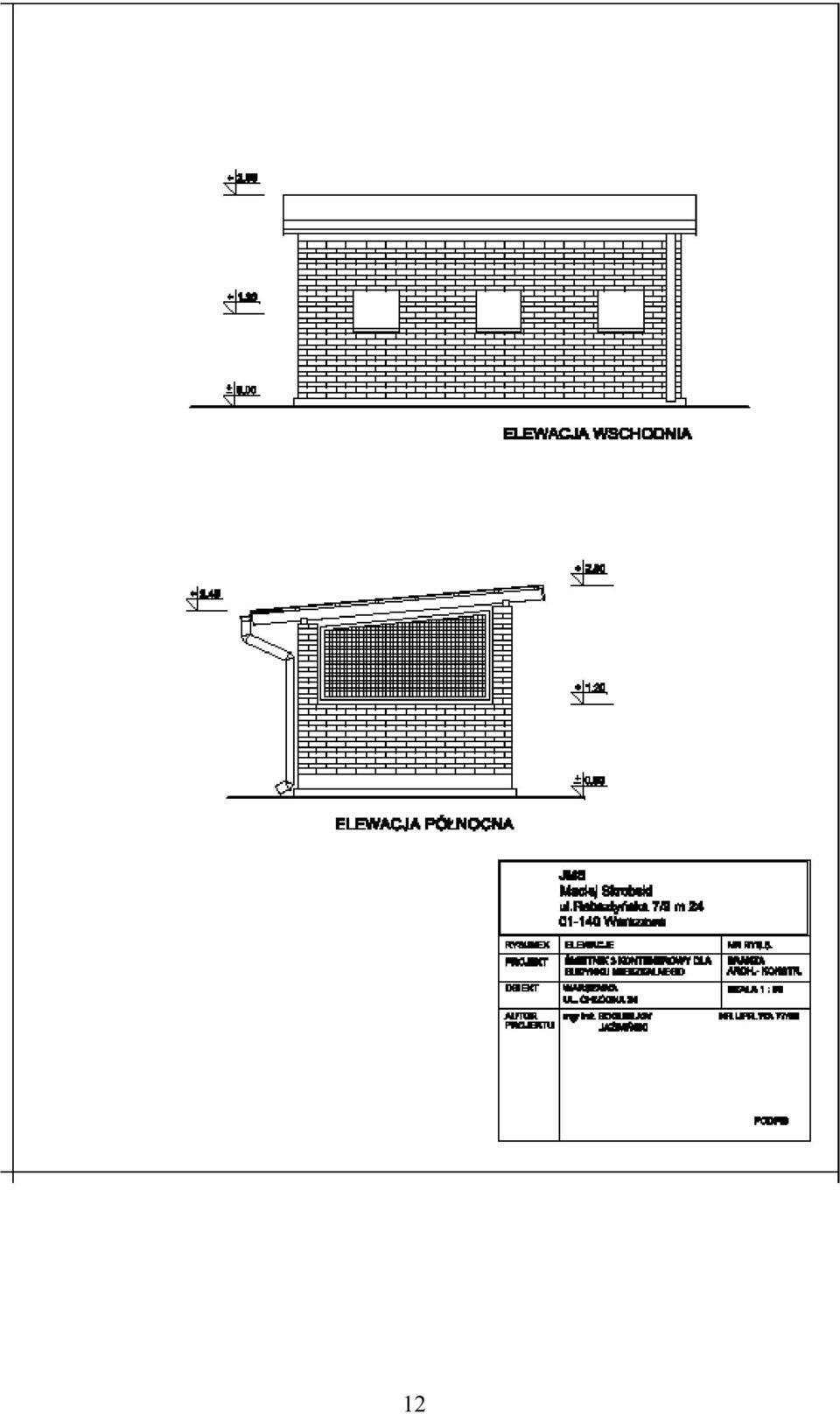

2 Spis zawarto ci opracowania I Opis techniczny II. III. Plan bezpiecze stwa i ochrony zdrowia Rysunki budowlane 1. Sytuacja 2. Rzuty płyty betonowej, rzuty cian. 3. Rzut dachu i wi by dachowej. 4.Przekroje mietnika. 5. Elewacja południowa i zachodnia. 6. Elewacja północna i wschodnia. 2

Rzuty płyty betonowej, rzuty cian. 3. Rzut dachu i wi by dachowej. 4.

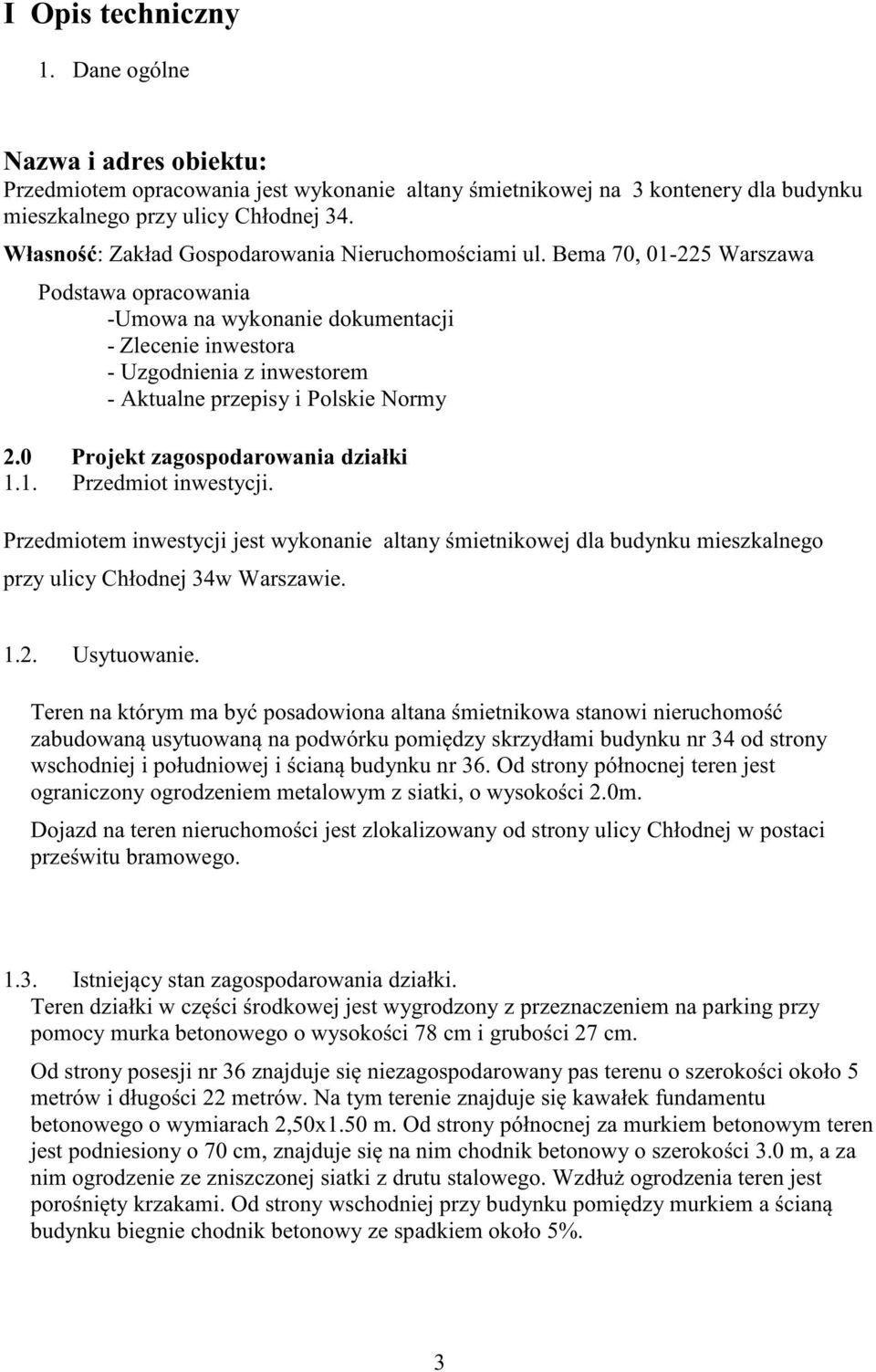

3 I Opis techniczny 1. Dane ogólne Nazwa i adres obiektu: Przedmiotem opracowania jest wykonanie altany mietnikowej na 3 kontenery dla budynku mieszkalnego przy ulicy Chłodnej 34. Własno : Zakład Gospodarowania Nieruchomo ciami ul. Bema 70, Warszawa Podstawa opracowania -Umowa na wykonanie dokumentacji - Zlecenie inwestora - Uzgodnienia z inwestorem - Aktualne przepisy i Polskie Normy 2.0 Projekt zagospodarowania działki 1.1. Przedmiot inwestycji. Przedmiotem inwestycji jest wykonanie altany mietnikowej dla budynku mieszkalnego przy ulicy Chłodnej 34w Warszawie Usytuowanie. Teren na którym ma by posadowiona altana mietnikowa stanowi nieruchomo zabudowan usytuowan na podwórku pomi dzy skrzydłami budynku nr 34 od strony wschodniej i południowej i cian budynku nr 36. Od strony północnej teren jest ograniczony ogrodzeniem metalowym z siatki, o wysoko ci 2.0m. Dojazd na teren nieruchomo ci jest zlokalizowany od strony ulicy Chłodnej w postaci prze witu bramowego Istniej cy stan zagospodarowania działki. Teren działki w cz ci rodkowej jest wygrodzony z przeznaczeniem na parking przy pomocy murka betonowego o wysoko ci 78 cm i grubo ci 27 cm. Od strony posesji nr 36 znajduje si niezagospodarowany pas terenu o szeroko ci około 5 metrów i długo ci 22 metrów. Na tym terenie znajduje si kawałek fundamentu betonowego o wymiarach 2,50x1.50 m. Od strony północnej za murkiem betonowym teren jest podniesiony o 70 cm, znajduje si na nim chodnik betonowy o szeroko ci 3.0 m, a za nim ogrodzenie ze zniszczonej siatki z drutu stalowego. Wzdłu ogrodzenia teren jest poro ni ty krzakami. Od strony wschodniej przy budynku pomi dzy murkiem a cian budynku biegnie chodnik betonowy ze spadkiem około 5%. 3

Bema 70, 01-225 Warszawa Podstawa opracowania -Umowa na wykonanie dokumentacji - Zlecenie inwestora - Uzgodnienia z inwestorem - Aktualne przepisy i Polskie Normy 2.

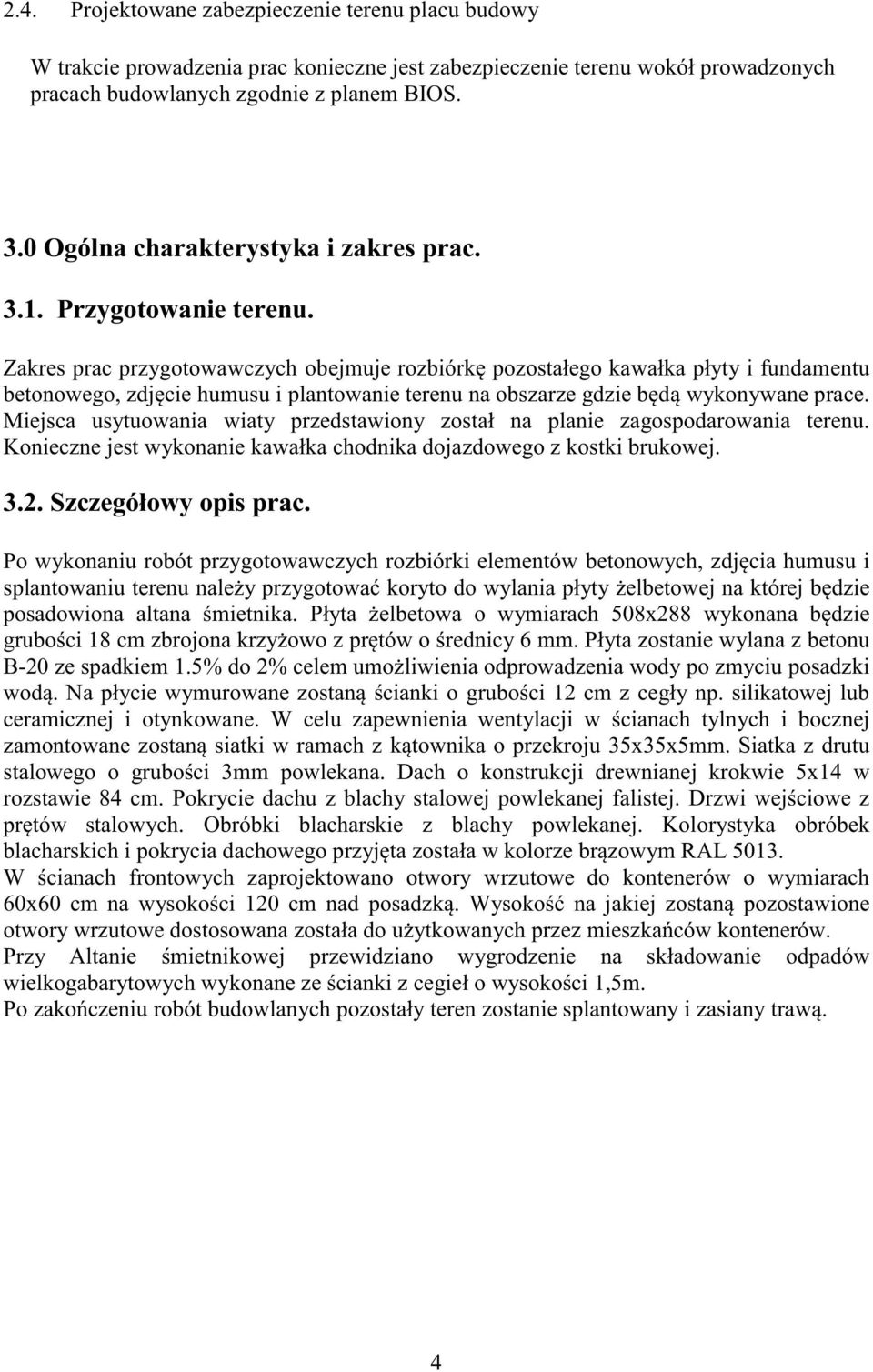

4 2.4. Projektowane zabezpieczenie terenu placu budowy W trakcie prowadzenia prac konieczne jest zabezpieczenie terenu wokół prowadzonych pracach budowlanych zgodnie z planem BIOS. 3.0 Ogólna charakterystyka i zakres prac Przygotowanie terenu. Zakres prac przygotowawczych obejmuje rozbiórk pozostałego kawałka płyty i fundamentu betonowego, zdj cie humusu i plantowanie terenu na obszarze gdzie b d wykonywane prace. Miejsca usytuowania wiaty przedstawiony został na planie zagospodarowania terenu. Konieczne jest wykonanie kawałka chodnika dojazdowego z kostki brukowej Szczegółowy opis prac. Po wykonaniu robót przygotowawczych rozbiórki elementów betonowych, zdj cia humusu i splantowaniu terenu nale y przygotowa koryto do wylania płyty elbetowej na której b dzie posadowiona altana mietnika. Płyta elbetowa o wymiarach 508x288 wykonana b dzie grubo ci 18 cm zbrojona krzy owo z pr tów o rednicy 6 mm. Płyta zostanie wylana z betonu B-20 ze spadkiem 1.5% do 2% celem umo liwienia odprowadzenia wody po zmyciu posadzki wod. Na płycie wymurowane zostan cianki o grubo ci 12 cm z cegły np. silikatowej lub ceramicznej i otynkowane. W celu zapewnienia wentylacji w cianach tylnych i bocznej zamontowane zostan siatki w ramach z k townika o przekroju 35x35x5mm. Siatka z drutu stalowego o grubo ci 3mm powlekana. Dach o konstrukcji drewnianej krokwie 5x14 w rozstawie 84 cm. Pokrycie dachu z blachy stalowej powlekanej falistej. Drzwi wej ciowe z pr tów stalowych. Obróbki blacharskie z blachy powlekanej. Kolorystyka obróbek blacharskich i pokrycia dachowego przyj ta została w kolorze br zowym RAL W cianach frontowych zaprojektowano otwory wrzutowe do kontenerów o wymiarach 60x60 cm na wysoko ci 120 cm nad posadzk. Wysoko na jakiej zostan pozostawione otwory wrzutowe dostosowana została do u ytkowanych przez mieszka ców kontenerów. Przy Altanie mietnikowej przewidziano wygrodzenie na składowanie odpadów wielkogabarytowych wykonane ze cianki z cegieł o wysoko ci 1,5m. Po zako czeniu robót budowlanych pozostały teren zostanie splantowany i zasiany traw. 4

Zakres prac przygotowawczych obejmuje rozbiórk pozostałego kawałka płyty i fundamentu betonowego, zdj cie humusu i plantowanie terenu na obszarze gdzie b d wykonywane prace.

5 Plan Bezpiecze stwa i Ochrony Zdrowia Do projektu budowlanego budowy altany mietnikowej na terenie nale cym do obiektu Pawia Chłodna 34 Cz opisowa. 1. Podstawa opracowania. Plan bezpiecze stwa i ochrony zdrowia przy robotach budowlanych stwarzaj cych zagro enie bezpiecze stwu i zdrowiu ludzi opracowany został na podstawie i wg wymogów Rozporz dzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. [ Dz.U.Nr 120, poz ]. 2. Zakres robót: Projektowana inwestycja składa si z elementów: 1.wykonania płyt elbetowych grubo ci 18 cm, zbrojonych. 2. wykonania cianek murowanych z cegły silikatowej grubo ci 12 cm. 3. wykonania siatek w ramach z k townika 4.wykonania drzwi wej ciowych z krat stalowych 5. wykonania pokrycia dachowego z blachy powlekanej falistej na konstrukcji drewnianej 6. wykonanie ogrodzenia systemowego stalowego 7. Uzupełnienie chodnika do altany. 8. Plantowanie terenu i zasiew traw. 3. Przewidywane -zagro enia: Prowadzeniem robót w okresie wyst powania opadów deszczu. Prowadzenie robót w terenie zabudowanym. Wykonywanie prac betoniarskich i spawalniczych Prace koordynuj ce roboty podwykonawców. 4. Wydzielenie i oznakowanie miejsca prowadzenia robót: Teren budowy jest wygrodzony i oznakowany stosownymi tablicami i znakami, zabezpieczony przed osobami postronnymi; Codziennie przed rozpocz ciem robót na budowie kierownik robót lub majster sprawdzi stan zabezpiecze placu budowy. W przypadku wyst pienia zagro enia wypadkowego ludzi lub Sprz tu majster lub kierownik robót wstrzymuje prace powiadamiaj c kompetentne osoby, dokonuje wpisu do stosownych dokumentów nie podejmuj c dalszych robót do czasu usuni cia zagro enia; 4. Instrukta ogólny prowadzi słu ba BHP przedsi biorstwa, instrukta Stanowiskowy prowadzi kierownik robót lub kierownik budowy przed rozpocz ciem robót w zakresie prowadzonych robót, szkolenie 5

Infrastruktury z dnia 23 czerwca 2003 r. [ Dz.U.Nr 120, poz. 1126 ]. 2. Zakres robót: Projektowana inwestycja składa si z elementów: 1.wykonania płyt elbetowych grubo ci 18 cm, zbrojonych. 2. wykonania cianek murowanych z cegły silikatowej grubo ci 12 cm.

6 podstawowe prowadzi współpracuj ca na stałe firma z uprawnieniami do prowadzenia szkole BHP i ppo. Za wiadczenia ze szkole BHP w posiadaniu Kierownika Budowy. 5. Materiały produkcyjne, cz ci eksploatacyjne do sprz tu i inne składowane w oryginalnych opakowaniach producenta w wyznaczonym i oznakowanym miejscu. 7. Kierownik Budowy nadzoruje prace sprz tu oraz prowadzenie prac niebezpiecznych na terenie budowy. 8. Kierownictwo Budowy posiada rodki ł czno ci do komunikowania si ze słu bami miejskimi. Zachowane drogi do ewakuacji lub dojazdu słu b ratowniczych i technicznych na odcinkach gdzie prowadzone s prace. 9. Dokumentacja budowy znajduje si w biurze pod nadzorem Kierownika Budowy. Obowi zki nadzoru i pracowników przy prowadzeniu prac na terenie budowy: 1. Obowi zkiem Kierownika Budowy jest: Zapoznanie si z projektami: technicznym i organizacji robót dotycz cymi: - sposobu prowadzenia robót [ r czny, mechaniczny ], Omówienie z brygadami sposobu prowadzenia robót; 1. Obowi zki majstra i brygadzisty. Obowi zkiem majstra i brygadzisty jest: Dobór wła ciwych narz dzi pracy i sprawdzenie ich stanu technicznego; Instruowanie pracowników o bezpiecznych metodach pracy; Nadzorowanie przestrzegania przez pracowników przepisów i zasad BHP; Wstrzymywanie prac w sytuacjach powoduj cych zagro enia dla ludzi lub rodowiska. 6

Kierownik Budowy nadzoruje prace sprz tu oraz prowadzenie prac niebezpiecznych na terenie budowy. 8. Kierownictwo Budowy posiada rodki ł czno ci do komunikowania si ze słu bami miejskimi.

7 7

8 8

9 9

10 10

11 11

12 12

13 13
