1 Zastosowanie telemetrii do poprawy efektywności eksploatacji systemu ciepłowniczego. Wykorzystanie sieci ciepłowniczej do akumulacji ciepła.

2 Program Dalkia na świecie i w Polsce Systemy telemetryczne w Dalkia Poznań Wykorzystanie systemów w eksploatacji Zdalna zmiana nastaw regulatorów pogodowych Układ akumulacji ciepła w sieci ciepłowniczej 01/05/2012 GT 2

3 Dalkia dwóch akcjonariuszy, liderów w swoich branżach N 1 na świecie w dziedzinie usług dla środowiska energia woda gospodarka odpadami transport 66% 34% Lider rynku energii i ważny operator na rynku energetycznym Europy 34,8 miliarda euro przychodów 65,2 miliarda euro przychodów współpracowników współpracowników 3

4 Dalkia w Polsce: 3 główne lokalizacje Poznań 1100 MWt 275 MWe 400 km sieci ciepłowniczej mieszk. ( 66%) Warszawa: 1650 km sieci ciepłowniczej mieszkańców (80%) Łódź: 2300 MWt 510 MWe 750 km sieci ciepłowniczej mieszkańców (60%) 3,5 miliarda przychodów / 6100 pracowników / 41 miast

5 Wielkopolska region silny gospodarczo, mocna obecność Dalkii TRZCIANKA ŻNIN PNIEWY WĄGROWIEC BOLECHOWO ŚWIEBODZIN OPALENICA BUK POZNAŃ KROTOSZYN SPÓŁKI ZALEŻNE WYDZIELONE SYSTEMY CIEPŁOWNICZE

6 Systemy telemetryczne Telemetria M.S.C. monitoring i sterowanie 35 kluczowych komór ciepłowniczych i 2 przepompowni Telemetria źródeł ciepła monitoring i sterowanie 62 ciepłowni i kotłowni Telemetria węzłów ciepłowniczych monitoring i sterowanie 200 węzłów w technologii kablowej LON-Works Telemetria VECTOR monitoring i sterowanie 4500 węzłów w technologii radiowej GSM/433MHz

7 Telemetria M.S.C. - schemat

8 Telemetria M.S.C. bilansowanie ubytków

9 Telemetria M.S.C. - schemat

10 Telemetria M.S.C. regulacja DP Magistrala w układzie pierścieniowym Historycznie 2 źródła pracujące na wspólną sieć Regulacja ciśnienia poprzez ustawienie klap ADAMS ma na celu obniżenie ciśnień dyspozycyjnych, które okresowo pojawiają sią w magistralach. Zjawisko to jest szczególnie dokuczliwe przy dużych rozbieżnościach pomiędzy temperaturami dnia i nocy (okres przejściowy) obszary regulacji na MSC EC Regulacja w pierścieniu na magistrali Regulacja w odejściach powyżej DN 500 Regulacja w węzłach

11 Telemetria M.S.C. sterowanie DP

12 Telemetria M.S.C. sterowanie przepompowni

13 Telemetria źródeł 60 źródeł ciepła

14 Telemetria źródeł 60 źródeł ciepła

15 Telemetria węzłów - VECTOR

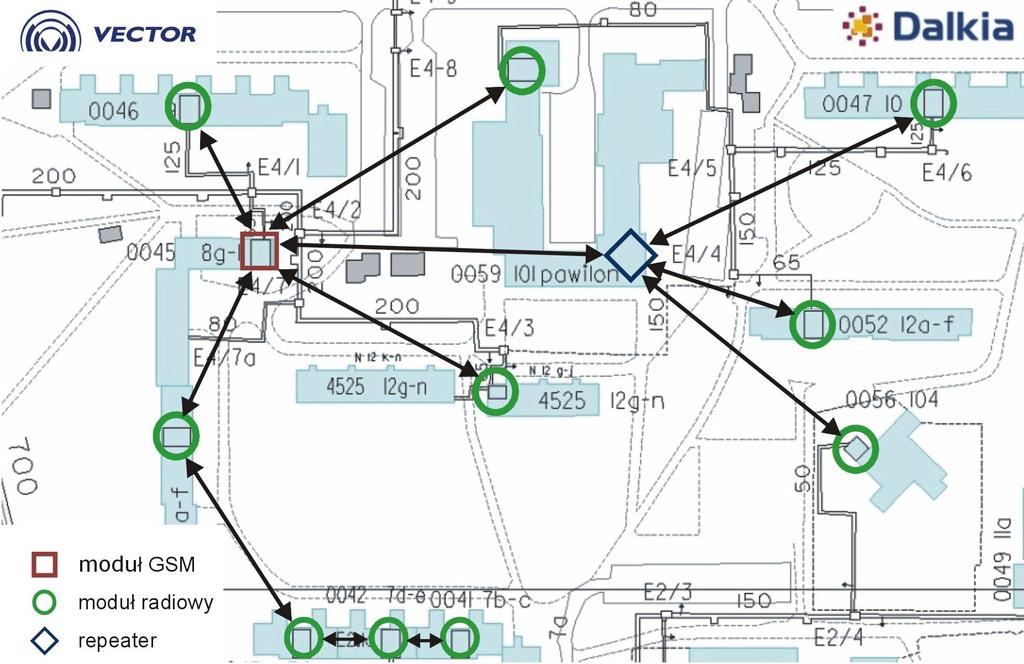

16 Telemetria węzłów - schemat

17 Elastyczność systemu PT_1000_CO PT_1000_CW Moduł wejść/wyjść w. impulsowe 1 w. impulsowe 2 dodatkowe wejścia, np ma, czujnik zalania Moduł telemetryczny Możliwość obsługi różnego typu urządzeń przy wykorzystaniu infrastruktury zbudowanej na potrzeby odczytu liczników ciepła

18 Aplikacja WĘZŁY/LON MSC/RADIO OBIEKTY RADIO/GPRS OPC SCADA ŹRÓDŁA/GPRS DB Service OPC PSION/ręczne DB ORACLE Inne (ODBC) WWW MONA EMBER GIS

19 Analiza GJ/m3 i błędy liczników: działania i wnioski Węzły GJ/m3; cotygodniowo typujemy i sprawdzamy węzły o największym przepływie i najmniejszym wykorzystaniu mocy Liczniki: są sprawdzane następujące warunki GJ=0 m3>1 GJ=0 m3=0 Tz-Tp>10 GJ=0 Tz>45 Tz-Tp< > Tz > > Tp > 90 DE/DV<0,045 (niskie schłodzenie < 10st.C) Wytypowano i sprawdzono ok. 600 węzłów, wytypowano 50 węzłów do dalszych działań wymagających inwestycji Najczęstsze działania: R przeprowadzono regulację; WL wymiana licznika, K - wymagana kontrola; sytuacje prawidłowe: PT wpływ przewodzenia ciepła sieci czynnej na czujniki, OS duża odległość od sieci wspólnej; oraz U potencjał usługowy Uzyskaliśmy obniżenie temperatury powrotu MSC (1,5 do 2 st.c) 01/05/

20 Cotygodniowa analiza GJ/m3 i błędy liczników Dane z telemetrii 48h i informacja zwrotna z oddziałów ekspl. analiza wstępna Przekazanie do oddziałów ekspl. sprawdzenie na obiektach Działania naprawcze: - zmiana nastaw - naprawa, wymiana lub instalacja urządzeń - inne wymagających wsparcia i nakładów Informacja Zwrotna 01/05/

21 Analiza wykorzystania mocy 01/05/

22 Deficyt hydrauliczny sieci MSC w Poznaniu 01/05/2012 GT 22

23 Efekty masowej zmiany nastaw regulatorów Redukcja mocy Warunki: Qn=10500 T/h 40 MW 80 MW 120 MW 10% 20% 30% Komora DPmin Wzrost ciśnienia dyspozycyjnego [ mh 2 O ] J1/ J8/ W3/ W3/ J1/12 J8/35 W3/31 01/05/2012 W3/5 GT 23

24 Baza danych masowe sterowanie Dowolne grupowanie regulatorów przez użytkownika, wysyłanie nastaw regulatorów do całych grup Definiowanie metazestawów rozkazów np. Wyłączenie C.O. Podniesienie temp.co niezależnie od typu regulatora Sterowanie grupowe regulatorami - możliwość wysłania nastaw do wielu regulatorów jednocześnie, jednym poleceniem Możliwość wygenerowania informacji o powodzeniu operacji grupowego wysterowania węzłów Możliwe ustawianie konkretnych wartości nastaw dla pojedynczych sterowników. Bezpieczeństwo systemu MSC: wysyłanie ustawień do grup regulatorów (np.osiedli, części dzielnic) w odstępach czasowych Organizacja, instrukcje, szkolenia Termin wykonania zmian w bazie - 1 kw /05/2012 MP 24

25 Podłączenie regulatorów do Vector Program dostosowania regulatorów do telemetrii plan 2012 Wykonawstwo własne Zakładamy koszty maks PLN/regulator obejmujące zakup regulatora, okablowanie, interfejs RS485/232, montaż i uruchomienie Inwentaryzacja na podstawie zaktualizowanych danych GIS: obcy własny Podłączonych 600 Podłączenie regulatora Wymiana regulatora Suma końcowa /05/2012 MP 25

26 Układ akumulacji ciepła O1/13 - ECII tz m tp O1/13 01/05/2012 GT 26

27 Obliczenie mocy i zakumulowanej energii akumulatora m c w 600,00 [kg/h] 4,19 [kj/kg*k] ρ 958 [kg/m 3] t z 110 [ o C] t p 60 [ o C] A 3600 [s/h] B 1000 [kw/mw] T 6 [h] Q-moc cieplna [MW] E-energia [MWh] m-przepływ [kg/h] c w -ciepło właściwe [c w ]=4,19kJ/kg*K ρ(ro)-gęstość [kg/m 3 ] dla wody o temperaturze około 100 o C ρ=958kg/m 3 t z -temperatura zasilania [ o C] t p -temperatura powrotu [ o C] A-przelicznik 1h=3600s B-przelicznik 1MW=1000kW T-czas ładowania [h] Q= 33 [MW] E= 201 [MWh] E= 723 [GJ] Q=m*c p *ρ*(t z -t p )/(3600*1000) [MW] E=Q*T [MWh] tz m 01/05/2012 tp GT 27

28 01/05/2012 GT 28

29 Akumulator O1/13 - ECII 01/05/2012 MP 29

30 DZIĘKUJĘ ZA UWAGĘ kontakt: tel
