1 Ściągacze hydrauliczne ramienne 10/20 T strona: 7 Ściągacze hydrauliczne z regulacją mechaniczną Ściągacze hydrauliczne z płytą EDC strona: 77 EHP strona: 78 Ściągacze dedykowane strona: 79 M obilny 50 T EHM strona: 80 M obilny 100 T EHN strona:

Ściągacze hydrauliczne 10/20/50 T Siłą Stroke Rozpiętość ramion 10/20/50 14 Tt 120 mm 14 t 40-500 mm Narzędzie znajduje zastosowanie w warsztatach w różnych sektorach przemysłu.

Opatentowany system synchronicznego ściągania. W zależności od potrzeb dostępne modele z siłownikiem o sile 10-ton, 20-ton,oraz 50-ton.

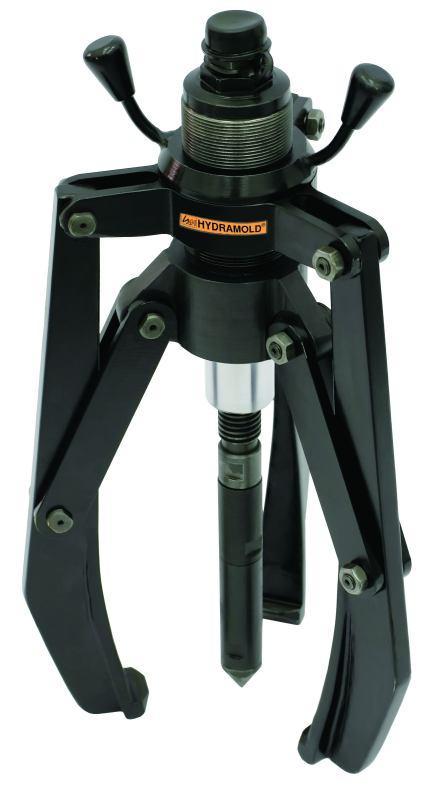

2 Ściągacze hydrauliczne 10/20/50 T Siłą Stroke Rozpiętość ramion 10/20/50 14 Tt 120 mm 14 t mm Narzędzie znajduje zastosowanie w warsztatach w różnych sektorach przemysłu. Dostępne modele 2-ramienne oraz 3-ramienne. Proces ściągania realizowany za pomocą siłownika jednostronnego działania. Urządzenie wyposażone w układ mechaniczny samocentrujący. Opatentowany system synchronicznego ściągania. W zależności od potrzeb dostępne modele z siłownikiem o sile 10-ton, 20-ton,oraz 50-ton. Ściągacz L 20 T 3-ramienny Ściągacz 20 T 2-ramienny Zalety - w s z e ch s t r on n o ś ć z a s to s o w a ń d z i ę k i nieskomplikowanej budowie - wąskie ramiona umożliwiają dostęp w miejscach trudno dostępnych - wysoka szybkość pracy bez możliwości uszkodzeń elementów demontowanych - łatwość obsługi- zredukowana masa oraz ergonomiczny kształt Na życzenie klienta możliwa zmiana konfiguracji D d l s Ściągacz 50 T 3-ramienny, na życzenie klienta Model Rozm. Siła Rzopiętość ramion Skok Dostęp Długość Masa pazura Ramiona T mm mm mm mm mm Kg d D C l L s do do do do do

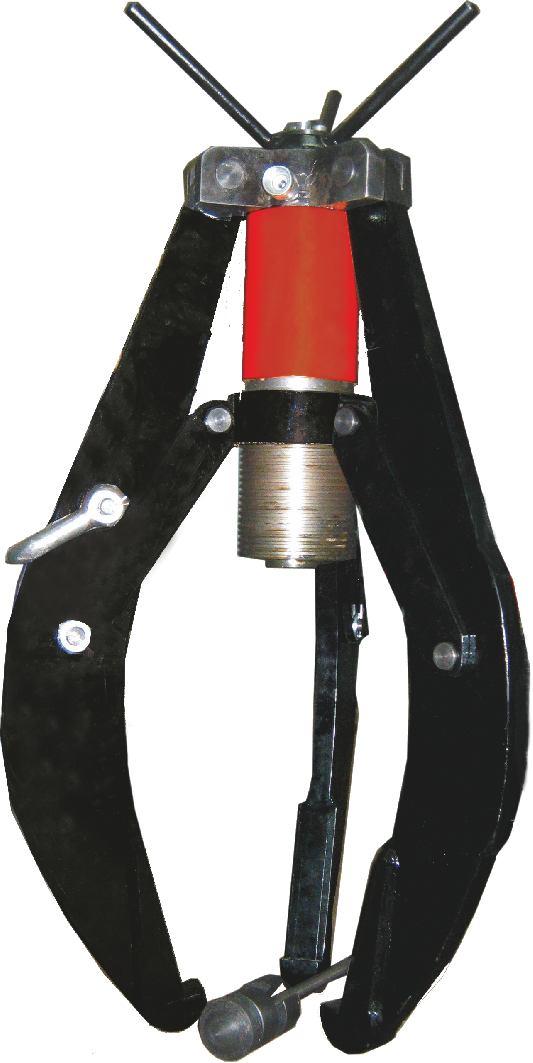

Force Siła Stroke Rozpiętość ramion max. 20/ 30 14 Tt 480 mm 14 t 800 mm EDC z regulacją mechaniczną Narzędzie znajduje zastosowanie w warsztatach w różnych sektorach przemysłu.

3 Force Siła Stroke Rozpiętość ramion max. 20/ Tt 480 mm 14 t 800 mm EDC z regulacją mechaniczną Narzędzie znajduje zastosowanie w warsztatach w różnych sektorach przemysłu. Dostępne modele 2-ramienne oraz 3-ramienne. Proces ściągania realizowany za pomocą siłownika jednostronnego działania. Urządzenie wyposażone w układ mechaniczny samocentrujący. Pełna synchronizacja mechanicznego systemu otwierania i zamykania ramion ściągacza. Dostępne modele 20-tonowe oraz 30-tonowe. Zalety - w s z e c h s t r o n n o ś ć za st o so w a ń d zi ę k i nieskomplikowanej budowie - wąskie ramiona umożliwiają dostęp w miejscach trudno dostępnych - wysoka szybkość pracy bez możliwości uszkodzeń elementów demontowanych - łatwość obsługi- zredukowana masa oraz ergonomiczny kształt Model Liczba ramion Siła Rozpiętość ramion Skok Dostęp Długość Rozmiar pazura Masa T mm mm mm mm mm Kg d D C l L s EDC do EDC do Pomp y : Owężowanie : strona: p age: 01, 3102 strona:

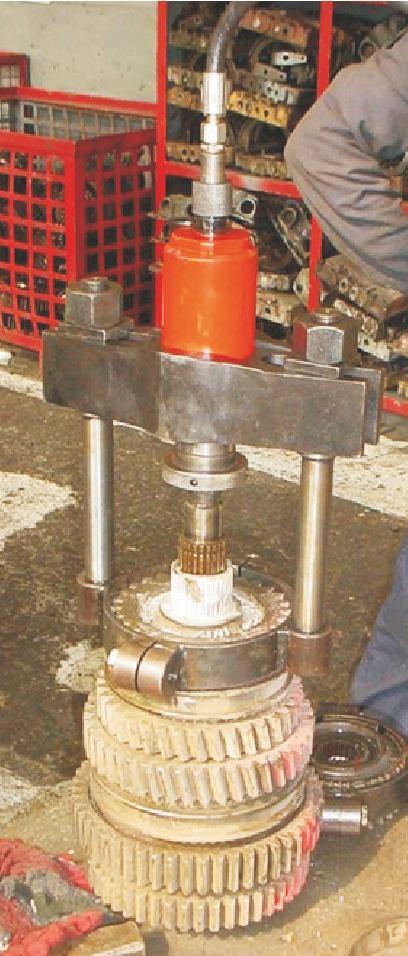

EHP z płytą Siła Rozpiętość Pression 8/20 T 40-210 mm Ściągacze EHP z płytą znajdują zastosowanie przy : - ściąganiu łożysk, - ekstrakcji wałów przekładni, - ściąganiu kół pasowych.

4 EHP z płytą Siła Rozpiętość Pression 8/20 T mm Ściągacze EHP z płytą znajdują zastosowanie przy : - ściąganiu łożysk, - ekstrakcji wałów przekładni, - ściąganiu kół pasowych. Proces ściągania realizowany jest za pomocą siłownika hydraulicznego jednostronnego działania z powrotem sprężynowym. Proces ekstrakcji jest bardzo szybki i nie powoduję uszkodzeń materiałów ściąganym oraz współpracujących. Aplikacje Ściągacz EHP : parametry Model Siła Rozpiętość ramion Skok Dostęp Długość Masa D C l L T mm mm mm mm kg EHP EHP à à Pomp y : Owężowanie : strona: 31 strona

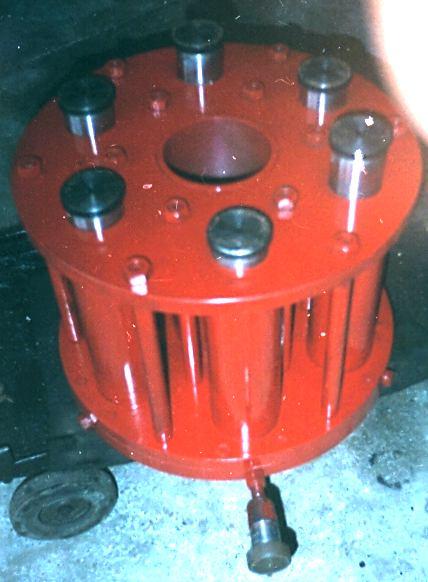

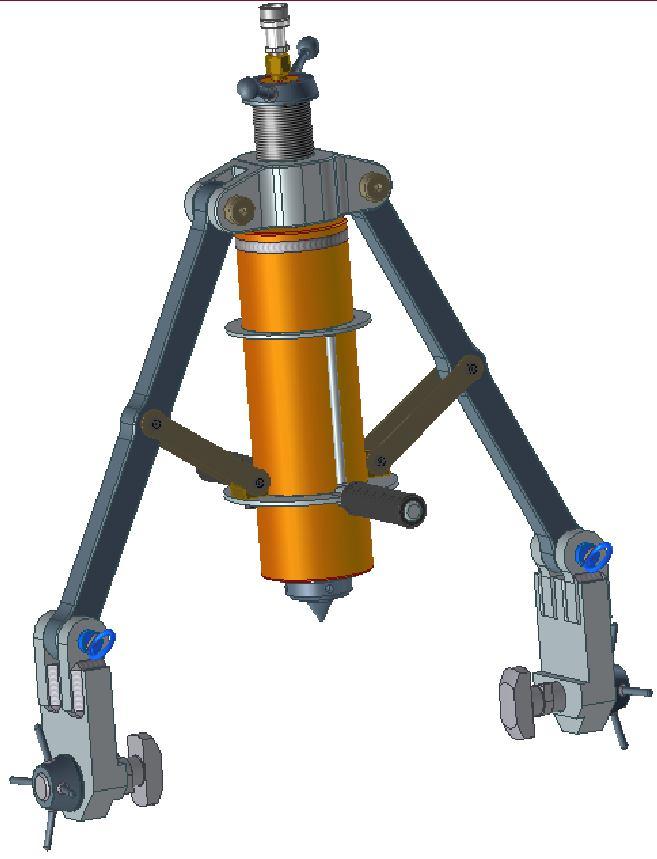

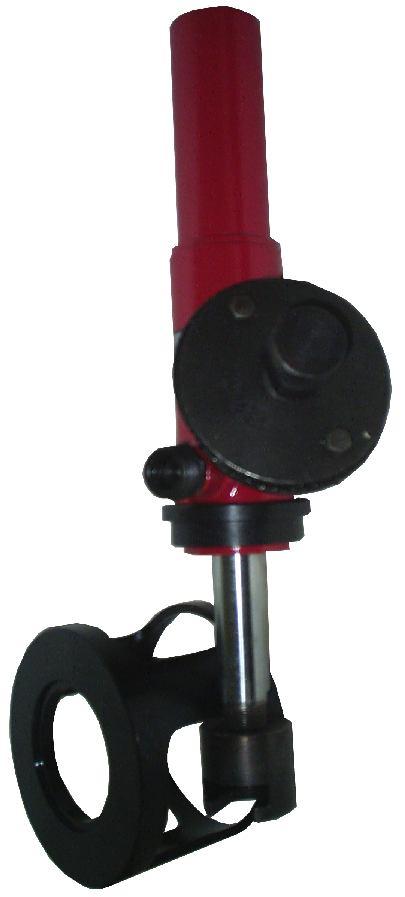

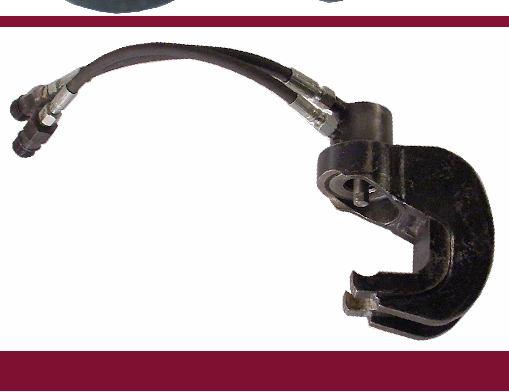

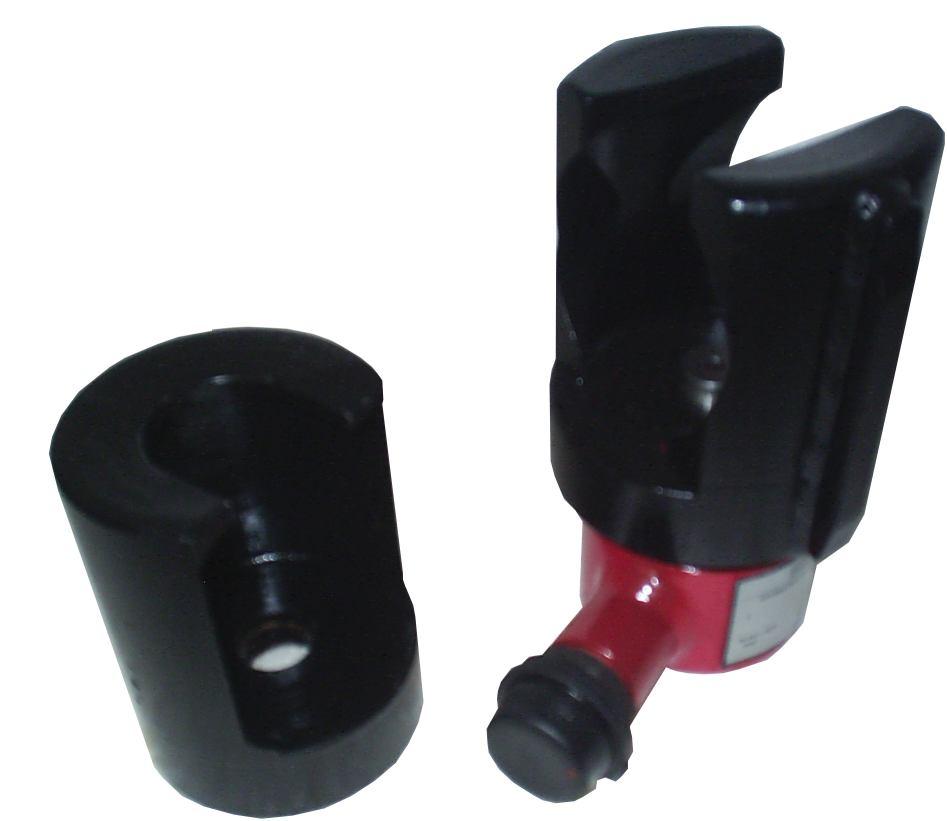

5 Force Siła Tt mm 14 t Ściągacze dedykowane Ściągacze dedykowane. Nasz dział techniczny jest w stanie dobrać i zaprojektować odpowiednie rozwiązanie dla waszych potrzeb. Ściągacze do zastosowań w przemyśle motoryzacyjnym Ściągacz do zastosowań w przemyśle petrochemicznym 79

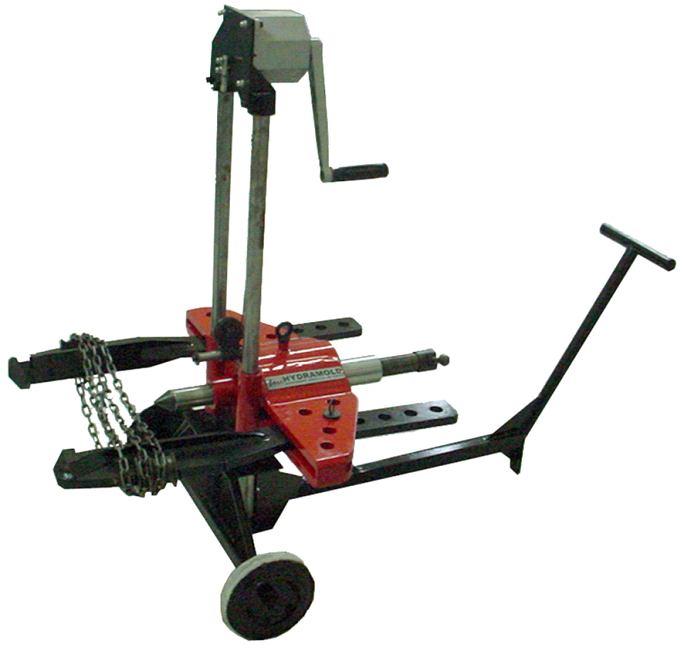

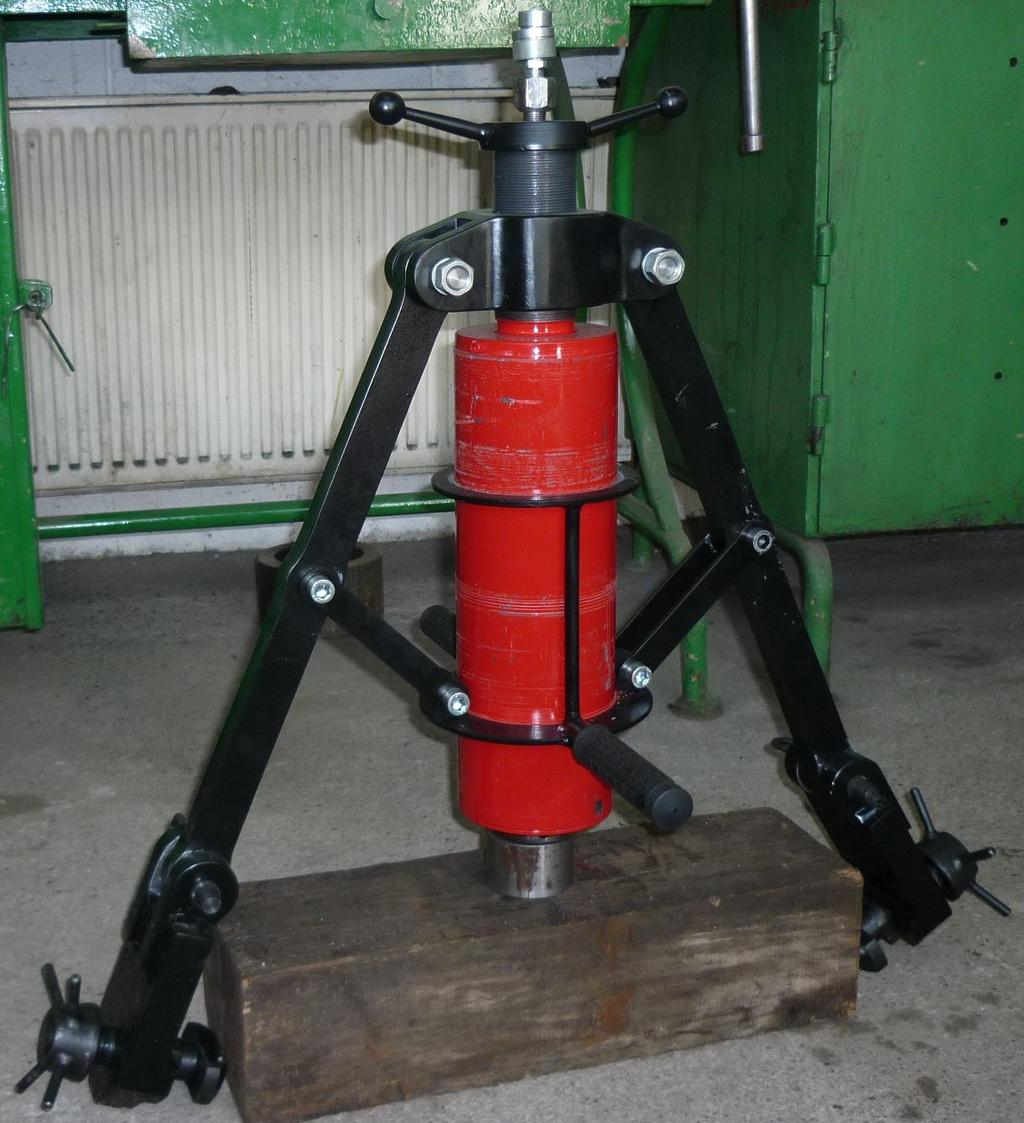

EHM mobilny 50 T Force Siła Stroke Rozpiętość ramion 50 14 Tt 120 mm 14 t 100-5 0 mm Narzędzie zaprojektowano z myślą o

urządzenie wyposażone jest w mechanizm poziomego pozycjonowania ramion ściągających.

Ramiona ściągacza wyposażone są w mechanizm blokujący regulowany osiowo i promieniowo.

6 EHM mobilny 50 T Force Siła Stroke Rozpiętość ramion Tt 120 mm 14 t mm Narzędzie zaprojektowano z myślą o bardzo wydajnej i szybkiej realizacji ściągania elementów o dużych gabarytach.urządzenie wyposażone jest w mechanizm poziomego pozycjonowania ramion ściągających. Proces ekstrakcji realizowany za pomocą siłownika hydraulicznego pojedynczego działania. Ramiona ściągacza wyposażone są w mechanizm blokujący regulowany osiowo i promieniowo. Ściąganie realizowane jest z maksymalną siłą 50 Ton. Zalety -Szybki proces ściągania bez możliwość uszkodzenia elementów ściąganych oraz współpracujących; - Mobilność urządzenia Pompy : Owężowanie : Centrale hydrauliczne: strona: 31 strona: 54 strona:

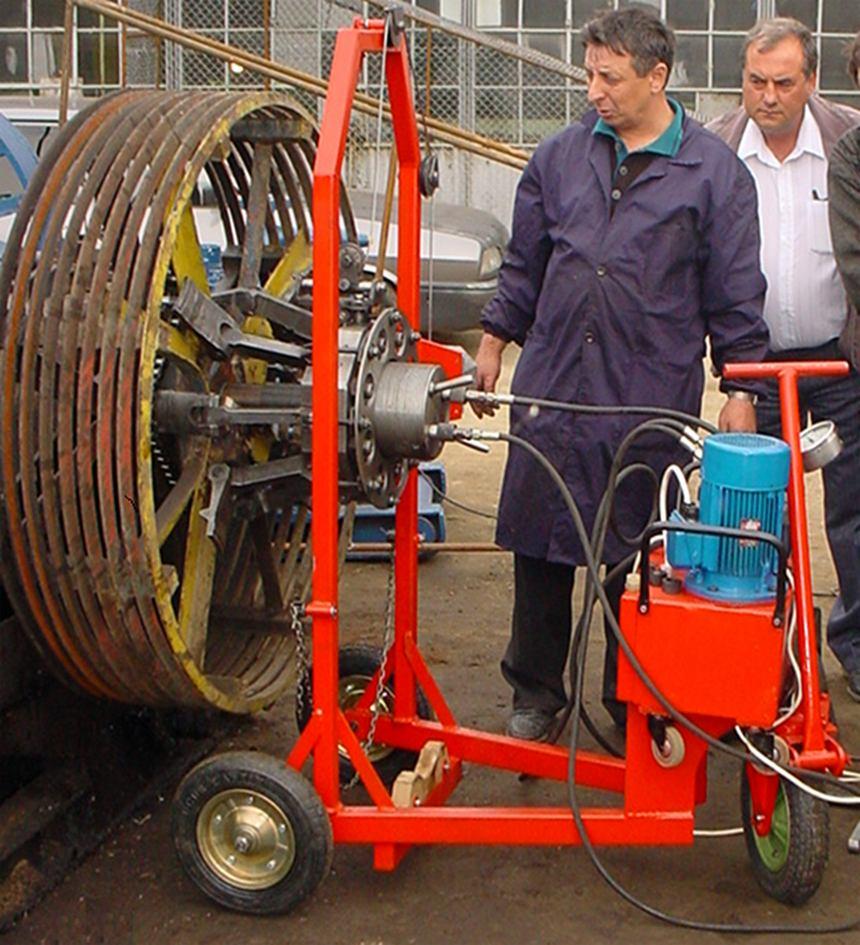

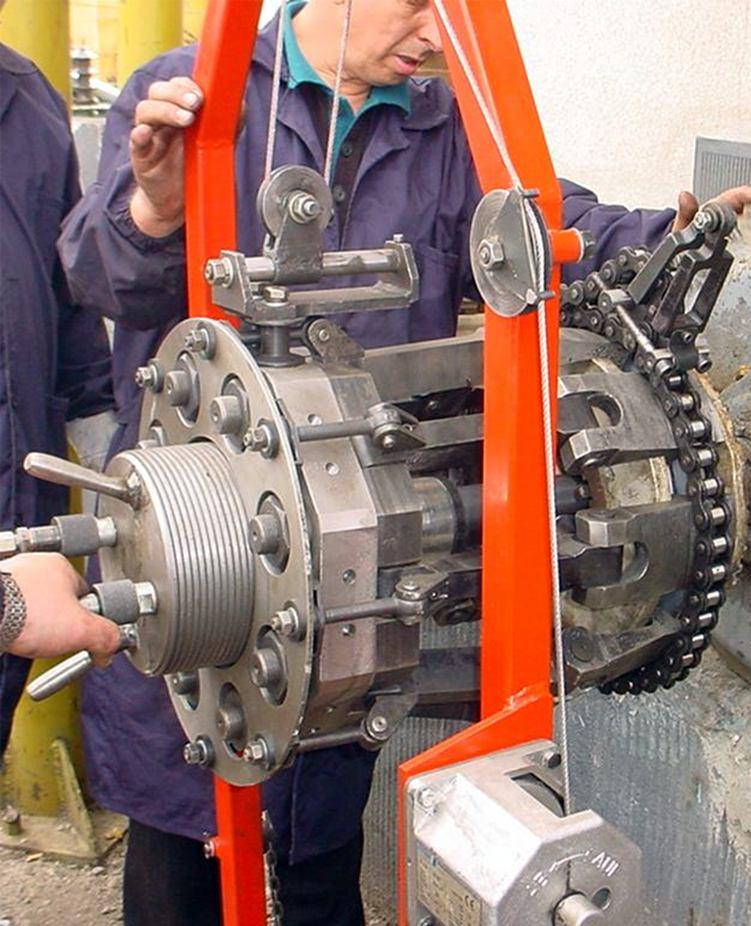

Force Siła Stroke Rozpiętość ramion 100 T 80 mm 250-400 mm EHN M obilny 100 T Narzędzie zaprojektowano z

7 Force Siła Stroke Rozpiętość ramion 100 T 80 mm mm EHN M obilny 100 T Narzędzie zaprojektowano z myślą o bardzo wydajnej i szybkiej realizacji ściągania elementów o dużych gabarytach.urządzenie wyposażone jest w mechanizm poziomego pozycjonowania ramion ściągających. Proces ekstrakcji realizowany za pomocą siłownika hydraulicznego pojedynczego działania. Ramiona ściągacza wyposażone są w mechanizm blokujący regulowany osiowo i promieniowo. Ściąganie realizowane jest z maksymalną siła 100 Ton. Zalety -Szybki proces ściągania bez możliwość uszkodzenia elementów ściąganych oraz współpracujących; - Mobilność urządzenia 81

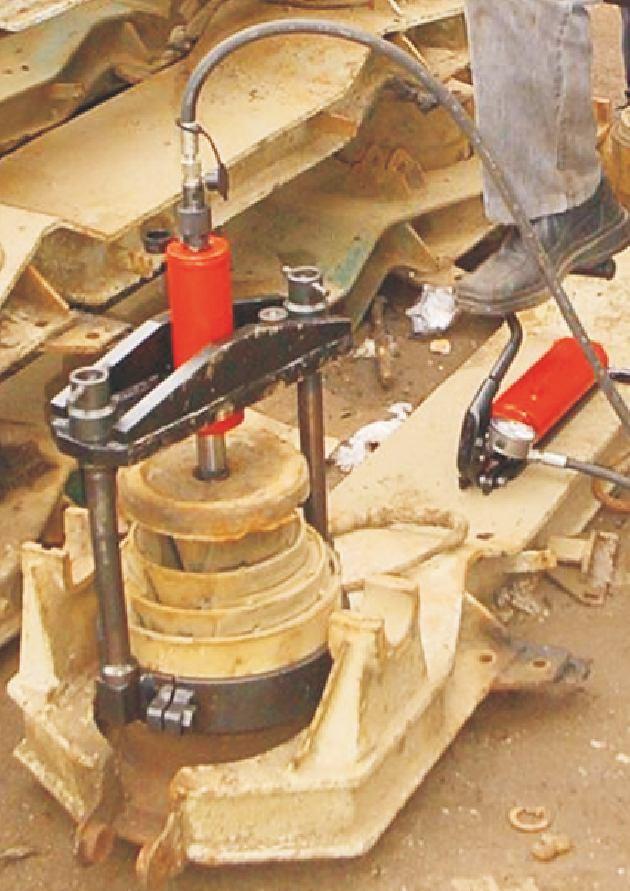

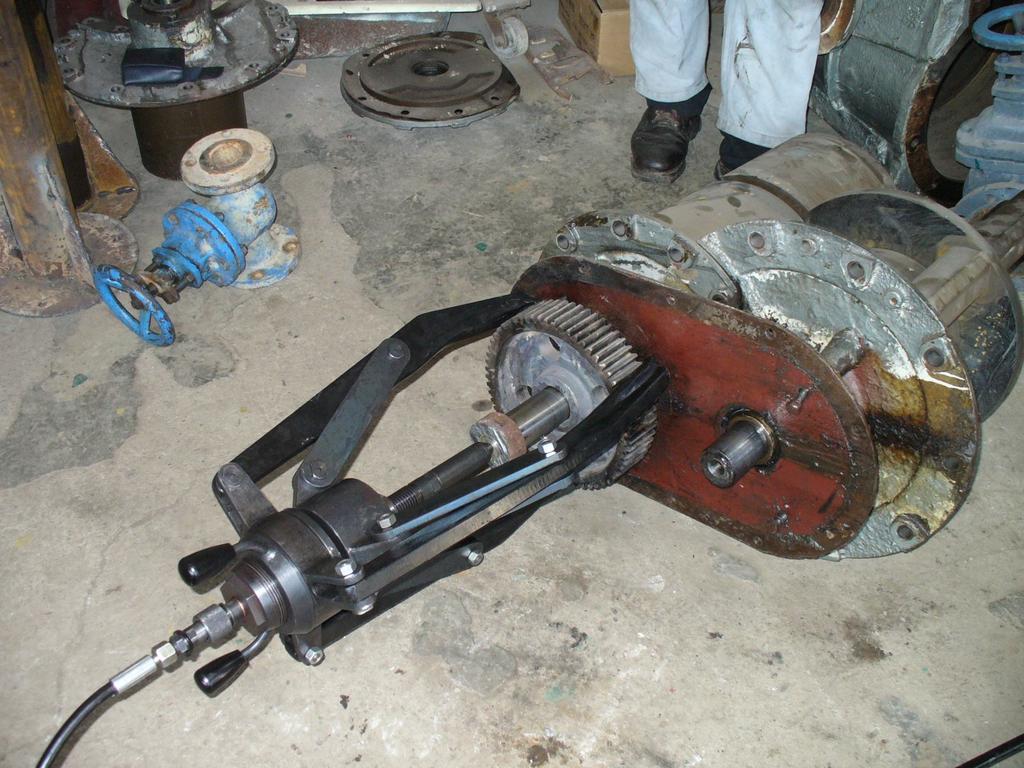

8 Ściągacze Zastosowania 82 SY ST E M S HY D RA ULI KA
