1 PROJEKT WYKONAWCZY Przebudowy i rozbudowy budynków XXXIX L.O. im. Lotnictwa Polskiego, ul. Lindego 20 w Warszawie, wraz z budową krytej pływalni, sali sportowej i parkingów zewnętrznych ZIELEŃ I MAŁA ARCHITEKTURA INWESTOR: Miasto Stołeczne Warszawa Dzielnica Bielany ul. Przybyszewskiego 70/72, Warszawa PROJEKT: Pl. Inwalidów 10, Warszawa centrala: Al. Solidarności 34, Kielce PROJEKTOWAŁ: arch. kraj. Marek Szeniawski SPRAWDZIŁ: arch. kraj. Rafał Mroczkowski WARSZAWA, KWIECIEŃ 2007 ROKU

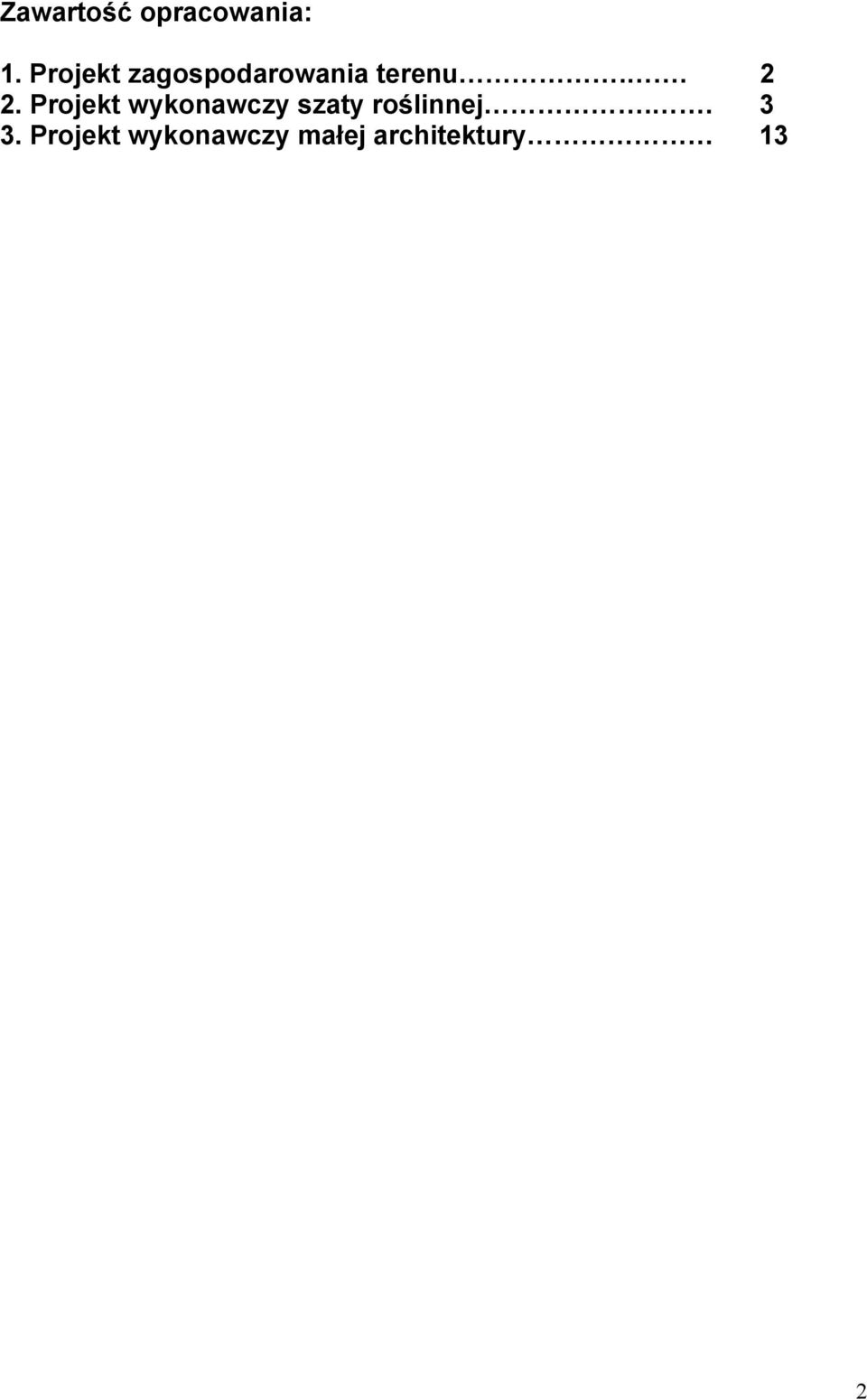

2 Zawartość opracowania: 1. Projekt zagospodarowania terenu Projekt wykonawczy szaty roślinnej Projekt wykonawczy małej architektury 13 2

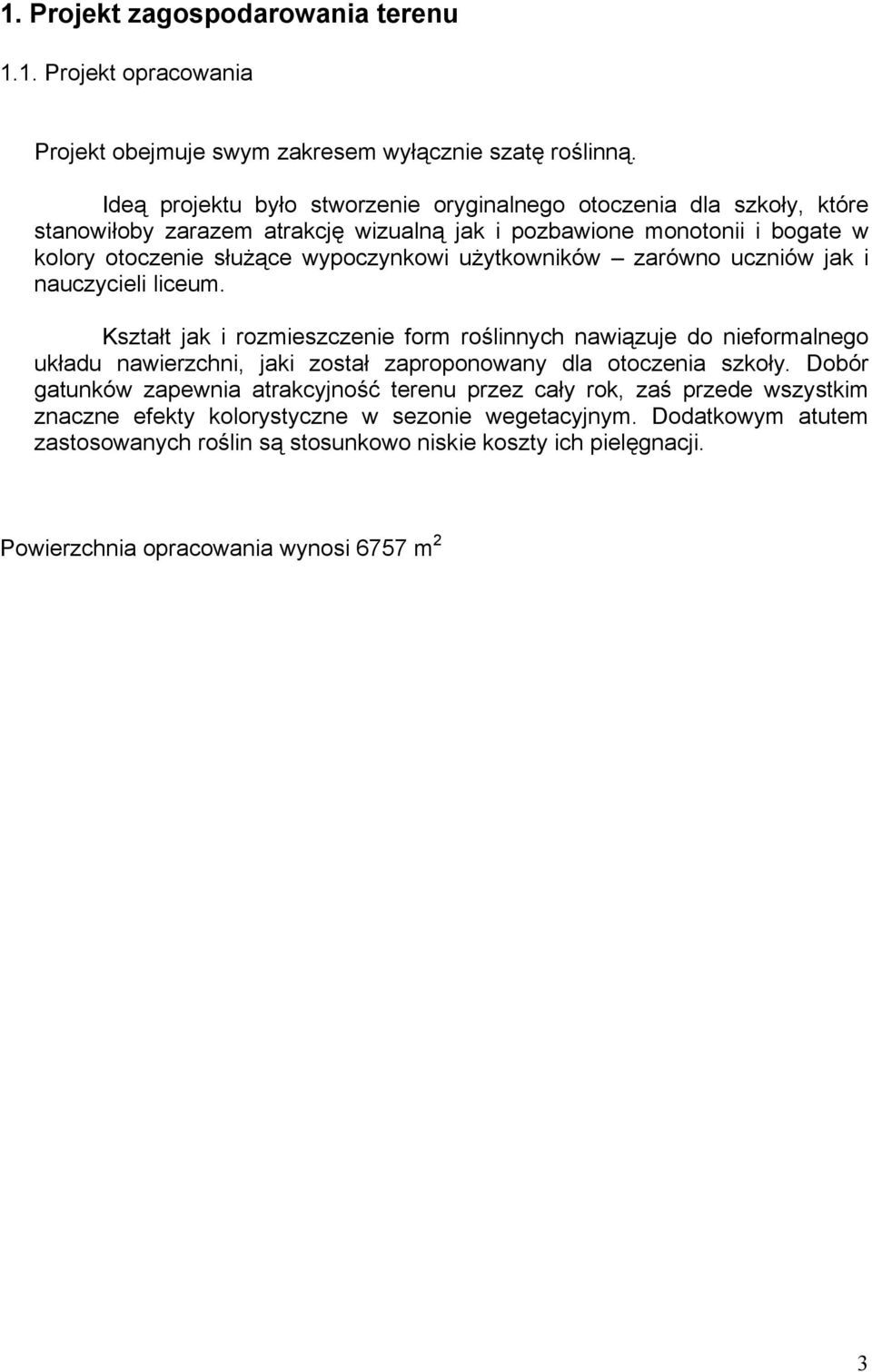

3 1. Projekt zagospodarowania terenu 1.1. Projekt opracowania Projekt obejmuje swym zakresem wyłącznie szatę roślinną. Ideą projektu było stworzenie oryginalnego otoczenia dla szkoły, które stanowiłoby zarazem atrakcję wizualną jak i pozbawione monotonii i bogate w kolory otoczenie służące wypoczynkowi użytkowników zarówno uczniów jak i nauczycieli liceum. Kształt jak i rozmieszczenie form roślinnych nawiązuje do nieformalnego układu nawierzchni, jaki został zaproponowany dla otoczenia szkoły. Dobór gatunków zapewnia atrakcyjność terenu przez cały rok, zaś przede wszystkim znaczne efekty kolorystyczne w sezonie wegetacyjnym. Dodatkowym atutem zastosowanych roślin są stosunkowo niskie koszty ich pielęgnacji. Powierzchnia opracowania wynosi 6757 m 2 3

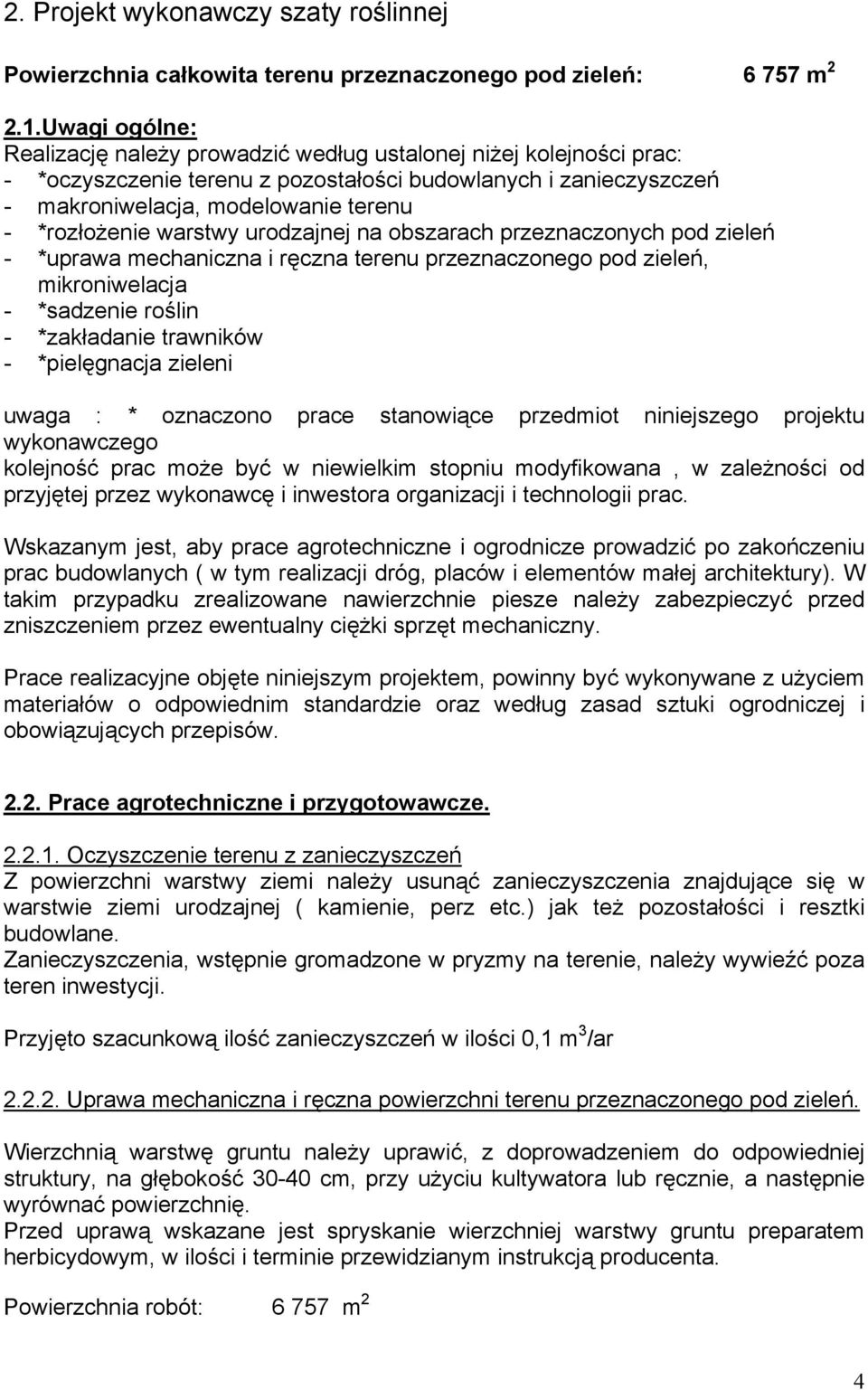

4 2. Projekt wykonawczy szaty roślinnej Powierzchnia całkowita terenu przeznaczonego pod zieleń: m Uwagi ogólne: Realizację należy prowadzić według ustalonej niżej kolejności prac: - *oczyszczenie terenu z pozostałości budowlanych i zanieczyszczeń - makroniwelacja, modelowanie terenu - *rozłożenie warstwy urodzajnej na obszarach przeznaczonych pod zieleń - *uprawa mechaniczna i ręczna terenu przeznaczonego pod zieleń, mikroniwelacja - *sadzenie roślin - *zakładanie trawników - *pielęgnacja zieleni uwaga : * oznaczono prace stanowiące przedmiot niniejszego projektu wykonawczego kolejność prac może być w niewielkim stopniu modyfikowana, w zależności od przyjętej przez wykonawcę i inwestora organizacji i technologii prac. Wskazanym jest, aby prace agrotechniczne i ogrodnicze prowadzić po zakończeniu prac budowlanych ( w tym realizacji dróg, placów i elementów małej architektury). W takim przypadku zrealizowane nawierzchnie piesze należy zabezpieczyć przed zniszczeniem przez ewentualny ciężki sprzęt mechaniczny. Prace realizacyjne objęte niniejszym projektem, powinny być wykonywane z użyciem materiałów o odpowiednim standardzie oraz według zasad sztuki ogrodniczej i obowiązujących przepisów Prace agrotechniczne i przygotowawcze Oczyszczenie terenu z zanieczyszczeń Z powierzchni warstwy ziemi należy usunąć zanieczyszczenia znajdujące się w warstwie ziemi urodzajnej ( kamienie, perz etc.) jak też pozostałości i resztki budowlane. Zanieczyszczenia, wstępnie gromadzone w pryzmy na terenie, należy wywieźć poza teren inwestycji. Przyjęto szacunkową ilość zanieczyszczeń w ilości 0,1 m 3 /ar Uprawa mechaniczna i ręczna powierzchni terenu przeznaczonego pod zieleń. Wierzchnią warstwę gruntu należy uprawić, z doprowadzeniem do odpowiedniej struktury, na głębokość cm, przy użyciu kultywatora lub ręcznie, a następnie wyrównać powierzchnię. Przed uprawą wskazane jest spryskanie wierzchniej warstwy gruntu preparatem herbicydowym, w ilości i terminie przewidzianym instrukcją producenta. Powierzchnia robót: m 2 4

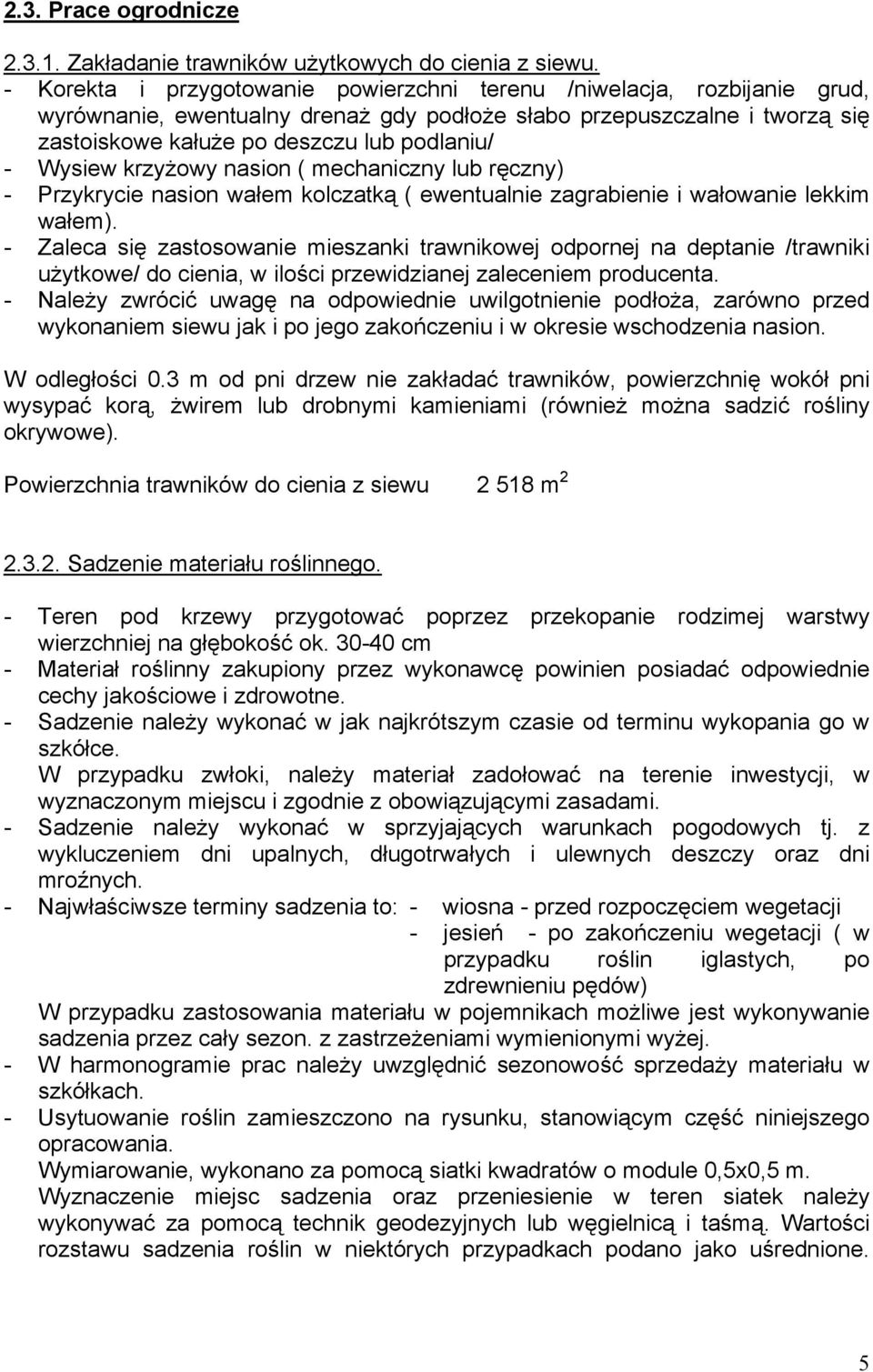

5 2.3. Prace ogrodnicze Zakładanie trawników użytkowych do cienia z siewu. - Korekta i przygotowanie powierzchni terenu /niwelacja, rozbijanie grud, wyrównanie, ewentualny drenaż gdy podłoże słabo przepuszczalne i tworzą się zastoiskowe kałuże po deszczu lub podlaniu/ - Wysiew krzyżowy nasion ( mechaniczny lub ręczny) - Przykrycie nasion wałem kolczatką ( ewentualnie zagrabienie i wałowanie lekkim wałem). - Zaleca się zastosowanie mieszanki trawnikowej odpornej na deptanie /trawniki użytkowe/ do cienia, w ilości przewidzianej zaleceniem producenta. - Należy zwrócić uwagę na odpowiednie uwilgotnienie podłoża, zarówno przed wykonaniem siewu jak i po jego zakończeniu i w okresie wschodzenia nasion. W odległości 0.3 m od pni drzew nie zakładać trawników, powierzchnię wokół pni wysypać korą, żwirem lub drobnymi kamieniami (również można sadzić rośliny okrywowe). Powierzchnia trawników do cienia z siewu m Sadzenie materiału roślinnego. - Teren pod krzewy przygotować poprzez przekopanie rodzimej warstwy wierzchniej na głębokość ok cm - Materiał roślinny zakupiony przez wykonawcę powinien posiadać odpowiednie cechy jakościowe i zdrowotne. - Sadzenie należy wykonać w jak najkrótszym czasie od terminu wykopania go w szkółce. W przypadku zwłoki, należy materiał zadołować na terenie inwestycji, w wyznaczonym miejscu i zgodnie z obowiązującymi zasadami. - Sadzenie należy wykonać w sprzyjających warunkach pogodowych tj. z wykluczeniem dni upalnych, długotrwałych i ulewnych deszczy oraz dni mroźnych. - Najwłaściwsze terminy sadzenia to: - wiosna - przed rozpoczęciem wegetacji - jesień - po zakończeniu wegetacji ( w przypadku roślin iglastych, po zdrewnieniu pędów) W przypadku zastosowania materiału w pojemnikach możliwe jest wykonywanie sadzenia przez cały sezon. z zastrzeżeniami wymienionymi wyżej. - W harmonogramie prac należy uwzględnić sezonowość sprzedaży materiału w szkółkach. - Usytuowanie roślin zamieszczono na rysunku, stanowiącym część niniejszego opracowania. Wymiarowanie, wykonano za pomocą siatki kwadratów o module 0,5x0,5 m. Wyznaczenie miejsc sadzenia oraz przeniesienie w teren siatek należy wykonywać za pomocą technik geodezyjnych lub węgielnicą i taśmą. Wartości rozstawu sadzenia roślin w niektórych przypadkach podano jako uśrednione. 5

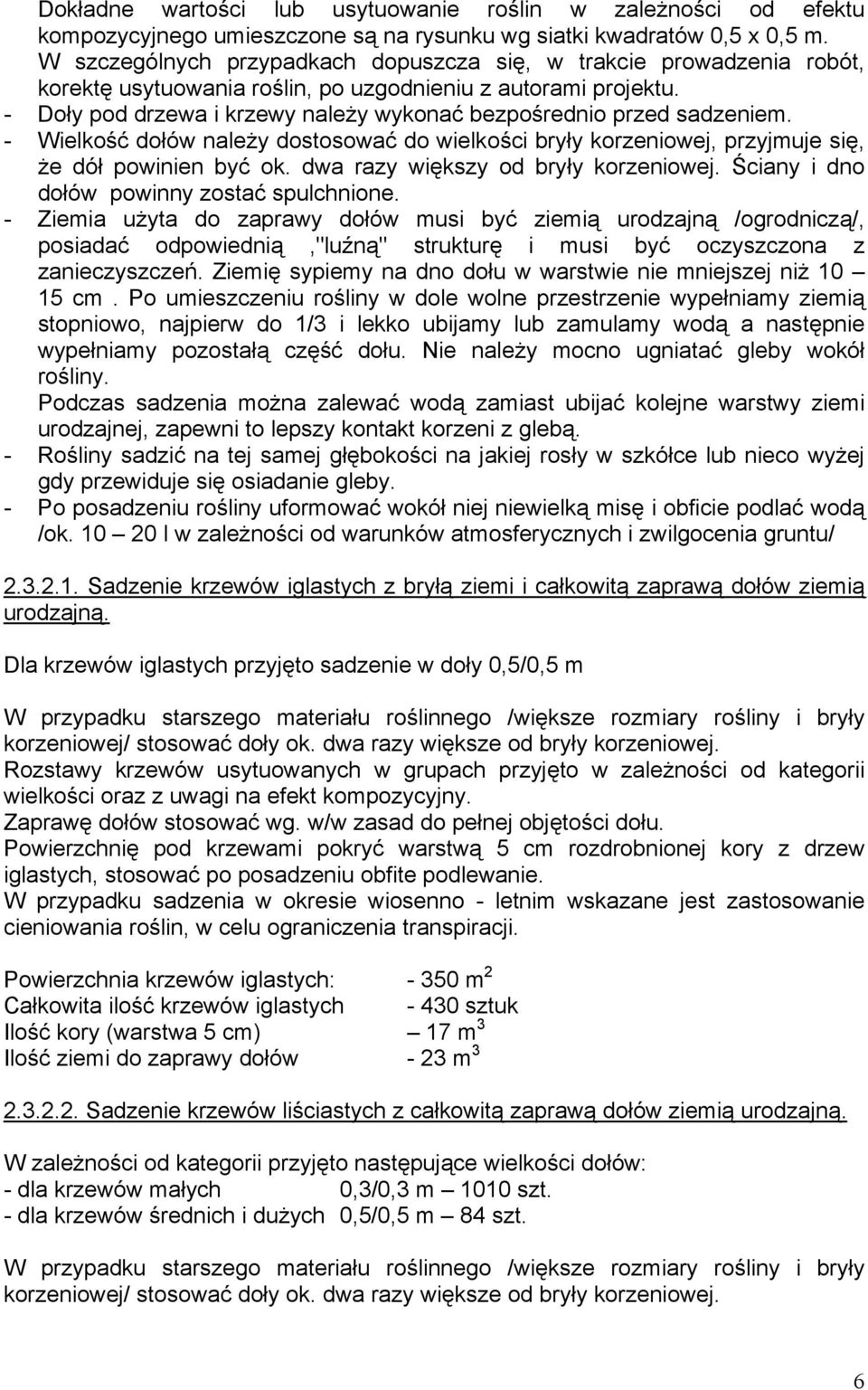

6 Dokładne wartości lub usytuowanie roślin w zależności od efektu kompozycyjnego umieszczone są na rysunku wg siatki kwadratów 0,5 x 0,5 m. W szczególnych przypadkach dopuszcza się, w trakcie prowadzenia robót, korektę usytuowania roślin, po uzgodnieniu z autorami projektu. - Doły pod drzewa i krzewy należy wykonać bezpośrednio przed sadzeniem. - Wielkość dołów należy dostosować do wielkości bryły korzeniowej, przyjmuje się, że dół powinien być ok. dwa razy większy od bryły korzeniowej. Ściany i dno dołów powinny zostać spulchnione. - Ziemia użyta do zaprawy dołów musi być ziemią urodzajną /ogrodniczą/, posiadać odpowiednią,"luźną" strukturę i musi być oczyszczona z zanieczyszczeń. Ziemię sypiemy na dno dołu w warstwie nie mniejszej niż cm. Po umieszczeniu rośliny w dole wolne przestrzenie wypełniamy ziemią stopniowo, najpierw do 1/3 i lekko ubijamy lub zamulamy wodą a następnie wypełniamy pozostałą część dołu. Nie należy mocno ugniatać gleby wokół rośliny. Podczas sadzenia można zalewać wodą zamiast ubijać kolejne warstwy ziemi urodzajnej, zapewni to lepszy kontakt korzeni z glebą. - Rośliny sadzić na tej samej głębokości na jakiej rosły w szkółce lub nieco wyżej gdy przewiduje się osiadanie gleby. - Po posadzeniu rośliny uformować wokół niej niewielką misę i obficie podlać wodą /ok l w zależności od warunków atmosferycznych i zwilgocenia gruntu/ Sadzenie krzewów iglastych z bryłą ziemi i całkowitą zaprawą dołów ziemią urodzajną. Dla krzewów iglastych przyjęto sadzenie w doły 0,5/0,5 m W przypadku starszego materiału roślinnego /większe rozmiary rośliny i bryły korzeniowej/ stosować doły ok. dwa razy większe od bryły korzeniowej. Rozstawy krzewów usytuowanych w grupach przyjęto w zależności od kategorii wielkości oraz z uwagi na efekt kompozycyjny. Zaprawę dołów stosować wg. w/w zasad do pełnej objętości dołu. Powierzchnię pod krzewami pokryć warstwą 5 cm rozdrobnionej kory z drzew iglastych, stosować po posadzeniu obfite podlewanie. W przypadku sadzenia w okresie wiosenno - letnim wskazane jest zastosowanie cieniowania roślin, w celu ograniczenia transpiracji. Powierzchnia krzewów iglastych: m 2 Całkowita ilość krzewów iglastych sztuk Ilość kory (warstwa 5 cm) 17 m 3 Ilość ziemi do zaprawy dołów - 23 m Sadzenie krzewów liściastych z całkowitą zaprawą dołów ziemią urodzajną. W zależności od kategorii przyjęto następujące wielkości dołów: - dla krzewów małych 0,3/0,3 m 1010 szt. - dla krzewów średnich i dużych 0,5/0,5 m 84 szt. W przypadku starszego materiału roślinnego /większe rozmiary rośliny i bryły korzeniowej/ stosować doły ok. dwa razy większe od bryły korzeniowej. 6

7 Rozstawy krzewów usytuowanych w grupach przyjęto w zależności od kategorii wielkości oraz z uwagi na efekt kompozycyjny. Zaprawę dołów stosować wg. w/w zasad do pełnej objętości dołu. Powierzchnię pod krzewami pokryć warstwą 5 cm rozdrobnionej kory z drzew iglastych, stosować po posadzeniu obfite podlewanie. Powierzchnia krzewów liściastych: m 2 Całkowita ilość krzewów liściastych sztuki Ilość kory (warstwa 5 cm) 81,5 m 3 Ilość ziemi do zaprawy dołów - 27 m Sadzenie roślin okrywowych. Rozstawy sadzenia roślin okrywowych przyjęto w zależności od umiejscowienia i oczekiwanego, szybszego lub wolniejszego, efektu zagęszczenia. Powierzchnię pod roślinami okrywowymi pokryć warstwą 5 cm rozdrobnionej kory z drzew iglastych, stosować po posadzeniu obfite podlewanie. Powierzchnia roślin okrywowych: m 2 Całkowita ilość roślin okrywowych: sztuki Ilość kory (warstwa 5 cm) 28 m 3 UWAGA: Przyjęto rozstawy sadzenie wszystkich roślin okrywowych 0,33x0,33 m tj. ok.9 szt/m2. Na rysunku zostały one uogólnione jako 0.3x0,3 m Sadzenie bylin i pnączy. W ramach urządzania rabat bylinowych przewiduje się następujący obmiar prac: Powierzchnia bylin: m 2 Całkowita ilość bylin: sztuk Całkowita ilość pnączy: sztuk Razem ilość ziemi do zaprawy dołów 50 m 3 Razem ilość kory (warstwa 5 cm) do rozłożenia po posadzeniu roślin 126 m 3 7

8 Wykaz materiału roślinnego. l.p Nazwa łacińska Nazwa polska Chamaecyparis pisifera 'Filifera' Chamaecyparis pisifera Filifera Nana Juniperus chinensis 'Plumosa Aurea' Juniperus communis Green Carpet Juniperus communis Repanda Juniperus sabina Blue Danube 7. Pinus mugo 'Ophir' Pinus nigra 'Spielberg' Taxus baccata Repandens Thuja occidentalis 'Europa Gold' Ilość sztuk Wielkość wys. [lub szer.] Wielkość dołów(m 3 ) Wielkość pojemnika Krzewy iglaste cyprysik 35 groszkowy wys.70 cm 0.5x0.5 C10 Filifera cyprysik groszkowy 17 wys.70 cm 0.5x0.5 C5 Filifera Nana jałowiec chiński Plumosa 43 wys x0.5 C3 Aurea jałowiec pospolity Green carpet jałowiec pospolity Repanda jałowiec sabiński Blue Danube sosna górska Ophir sosna czarna Spielberg cis pospolity Repandens żywotnik zachodni Europa Gold 81 wys.30 cm 0.5x0.5 C3 41 wys x0.5 C3 24 wys x0.5 C3 72 wys x0.5 C5 22 wys x0.5 C3 48 wys x0.5 C3 47 wys.40 cm 0.5x0.5 C3 RAZEM 430 Krzewy liściaste Berberis Indian berberys Indian Summer Summer 17 wys.50 cm 0.3x0.3 C1,5 berberys Berberis x media pośredni Parkjuweel Parkjuweel 16 wys.50 cm 0.3x0.3 C1,5 Berberis thunbergii Atropurpurea Berberis thunbergii Bogozam berberys Thunberga Atropurpurea berberys Thunberga Bogozam 10 wys.50 cm 0.3x0.3 C2 134 wys.30cm 0.3x0.3 C2 8

9 l.p Nazwa łacińska Nazwa polska Berberis thunbergii Aurea Berberis thunbergii Erecta Chaenomeles japonica Chaenomeles speciosa 'Nivalis' Cornus sericea 'Kelseyi' Cotinus coggygria Royal purple Cotoneaster salicifolius 'Parkteppich' berberys Thunberga Aurea berberys Thunberga Erecta pigwowiec japoński pigwowiec okazały Nivalis dereń rozłogowy Kelseyi perukowiec podolski Royal Purple irga wierzbolistna Parkteppich 22. Forsytha intermedia forsycja pośrednia 23. Forsytha Maluch forsycja Maluch 24. Physocarpus pęcherznica opulifolius kalinolistna 25. pęcherznica Physocarpus kalinolistna opulifolius Luteus Luteus Potentilla fruticosa 'Kobold' Pyracantha coccinea Soleil d Or Symphoricarpos xhenaultii 'Hancock' Viburnum opulus Compactum Viburnum pięciornik krzewiasty Kobold ognik szkarłatny Soleil d Or śnieguliczka Henoulta Hancock Ilość sztuk kalina 30. rhytidophyllum sztywnolistna RAZEM 1094 Rośliny okrywowe Wielkość wys. [lub szer.] Wielkość dołów(m 3 ) Wielkość pojemnika x0.3 C wys.30cm 0.3x0.3 C2 52 wys.20cm 0.3x0.3 C2 47 wys.20cm 0.3x0.3 C2 93 wys x0.3 C2 8 wys.30 cm 0.5x0.5 C2 63 wys x0.5 P11 3 wys x0.5 C2 13 wys x0.3 C2 46 wys x0.3 C2 66 wys x0.3 C2 82 wys x0.3 C1,5 109 wys.80 cm 0.3x0.3 C wys x0.3 C2 kalina koralowa 14 wys x0.3 C1,5 10 wys x0.5 C3 9

10 l.p Nazwa łacińska Nazwa polska Ilość sztuk Wielkość wys. [lub szer.] Wielkość dołów(m 3 ) Wielkość pojemnika 31. Pachysandra runianka terminalis japońska 1891 wys x0.3 P9 32. pięciornik Potentilla fruticosa krzewiasty Marrob Marrob 190 wys x0.3 C2 33. Vinca minor barwinek pospolity 4323 wys.10cm 0.3x0.3 P11 RAZEM 6404 Pnącza 34. Hedera helix bluszcz pospolity x0.3 P11 RAZEM 588 Byliny 35. Acaena microphylla acena Kupferteppich drobnolistna 3687 wys. 10cm 0.3x0.3 P9 36. Aegopodium podagrycznik podagraria pospolity 1572 wys. 20cm 0.3x0.3 C dąbrówka Ajuga reptans rozłogowa Atropurpurea Atropurpurea 1368 wys. 10cm 0.3x0.3 P9 38. Asarum europaeum Cerastuim tomentosum Heuchera micrantha Palace Purple Lamium galeobdolon Lysimachia nummularia Aurea kopytnik pospolity rogownica kutnerowata żurawka drobnokwiatowa Palace Purple 749 wys. 10cm 0.3x0.3 P9 537 wys. 10cm 0.3x0.3 P wys.20cm 0.3x0.3 C1.5 gajowiec żółty 880 wys. 20cm 0.3x0.3 C1.5 tojeść rozesłana 4307 wys. 10/20cm 0.3x0.3 P9/P Thymus serphyllum macierzanka piaskowa 123 wys. 10cm 0.3x0.3 P9 RAZEM Razem wszystkie rośliny: szt. Uwaga: wartości rozstawu sadzenia na rysunku w niektórych przypadkach podano jako uśrednione. Dokładne wartości lub lokalizacja roślin, w zależności od usytuowania i efektu kompozycyjnego umieszczone są na rysunku wg siatki kwadratów 1 x 1 m. 10

11 Cechy jakościowe jakim powinien odpowiadać zastosowany materiał roślinny Uwagi ogólne. Z uwagi na brak aktualnych polskich norm standaryzacyjnych i ogólność zaleceń standaryzacyjnych opracowanych przez Związek Szkółkarzy Polskich w 1997, w odniesieniu do poszczególnych pozycji roślinnych posłużono się normami niemieckimi. W związku z powyższym dane te, szczególnie w zakresie dotyczącym zależności wysokości i obwodu pni, należy traktować jako zalecenia orientacyjne i modyfikować w zależności od dostępności asortymentu w szkółkach. Wskazane jest korzystanie z materiału roślinnego dostępnego w szkółkach zrzeszonych w Związku Szkółkarzy Polskich. Podstawowym kryterium jest przyjęta przez autorów projektu wysokość roślin Wymagania ogólne ( wg Zaleceń jakościowych dla ozdobnego materiału szkółkarskiego, ZSP, Warszawa 1997) - Materiał szkółkarski musi być czysty odmianowo, wyprodukowany zgodnie z zasadami agrotechniki szkółkarskiej - Rośliny powinny być zdrewniałe, zahartowane i prawidłowo uformowane z zachowaniem charakterystycznych dla gatunku i odmiany pokroju, wysokości, szerokości i długości pędów, a także równomiernie rozgałęzione i rozkrzewione. - Materiał musi być zdrowy, bez śladów żerowania szkodników, uszkodzeń mechanicznych, objawów będących skutkiem niewłaściwego nawożenia i agrotechniki oraz bez odrostów podkładki poniżej miejsca szczepienia. - System korzeniowy powinien być dobrze wykształcony, nie uszkodzony, odpowiedni dla danego gatunku, odmiany i wieku roślin. - Bryła korzeniowa powinna być dobrze przerośnięta i odpowiednio duża w zależności od odmiany i wieku rośliny. Bryła powinna być dobrze zabezpieczona tkaniną rozkładającą się najpóźniej w ciągu 1,5 roku po posadzeniu i nie mającą ujemnego wpływu na wzrost roślin. Bryły drzew liściastych powyżej 3,0 m wysokości i obwodzie pnia powyżej 20 cm muszą być dodatkowo zabezpieczone drucianą siatka lub metalowym koszem. - Rośliny pojemnikowe powinny posiadać silnie przerośnięta bryłę korzeniową i być uprawiane w pojemnikach o pojemności dostosowanej do wielkości rośliny. - Roślina musi rosnąć w pojemniku minimum jeden sezon wegetacyjny i nie dłużej niż dwa sezony Pielęgnacja zieleni po posadzeniu Uwagi ogólne Odnośnie podlewania Po posadzeniu podlewać obficie 2-3 razy dziennie w zależności od pogody Pielęgnacja trawników: - W pierwszym okresie po założeniu trawnika należy stosować obfite podlewanie. Potem stosować zraszanie systematyczne. Częstotliwość i ilość uzależniona 11

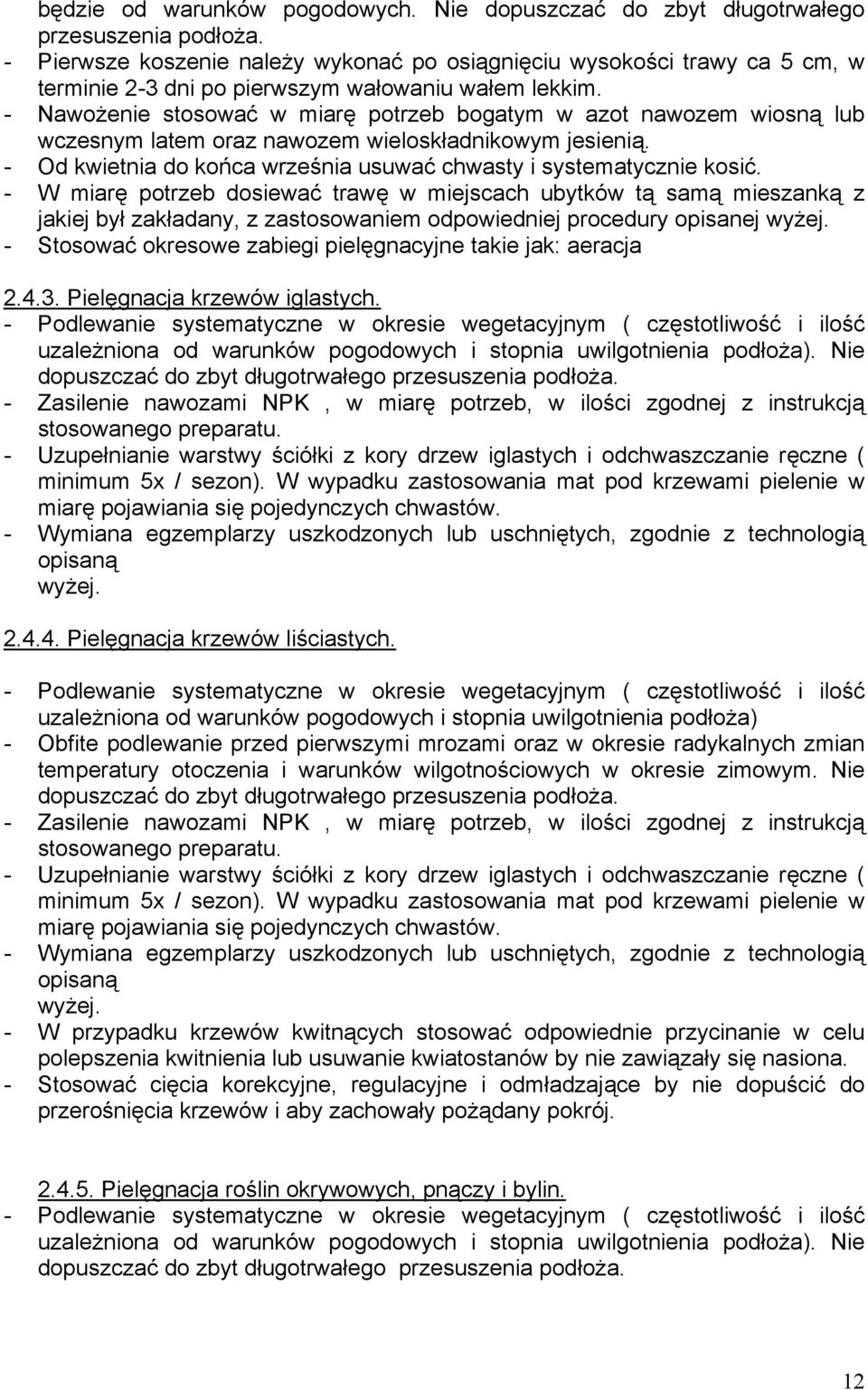

12 będzie od warunków pogodowych. Nie dopuszczać do zbyt długotrwałego przesuszenia podłoża. - Pierwsze koszenie należy wykonać po osiągnięciu wysokości trawy ca 5 cm, w terminie 2-3 dni po pierwszym wałowaniu wałem lekkim. - Nawożenie stosować w miarę potrzeb bogatym w azot nawozem wiosną lub wczesnym latem oraz nawozem wieloskładnikowym jesienią. - Od kwietnia do końca września usuwać chwasty i systematycznie kosić. - W miarę potrzeb dosiewać trawę w miejscach ubytków tą samą mieszanką z jakiej był zakładany, z zastosowaniem odpowiedniej procedury opisanej wyżej. - Stosować okresowe zabiegi pielęgnacyjne takie jak: aeracja Pielęgnacja krzewów iglastych. - Podlewanie systematyczne w okresie wegetacyjnym ( częstotliwość i ilość uzależniona od warunków pogodowych i stopnia uwilgotnienia podłoża). Nie dopuszczać do zbyt długotrwałego przesuszenia podłoża. - Zasilenie nawozami NPK, w miarę potrzeb, w ilości zgodnej z instrukcją stosowanego preparatu. - Uzupełnianie warstwy ściółki z kory drzew iglastych i odchwaszczanie ręczne ( minimum 5x / sezon). W wypadku zastosowania mat pod krzewami pielenie w miarę pojawiania się pojedynczych chwastów. - Wymiana egzemplarzy uszkodzonych lub uschniętych, zgodnie z technologią opisaną wyżej Pielęgnacja krzewów liściastych. - Podlewanie systematyczne w okresie wegetacyjnym ( częstotliwość i ilość uzależniona od warunków pogodowych i stopnia uwilgotnienia podłoża) - Obfite podlewanie przed pierwszymi mrozami oraz w okresie radykalnych zmian temperatury otoczenia i warunków wilgotnościowych w okresie zimowym. Nie dopuszczać do zbyt długotrwałego przesuszenia podłoża. - Zasilenie nawozami NPK, w miarę potrzeb, w ilości zgodnej z instrukcją stosowanego preparatu. - Uzupełnianie warstwy ściółki z kory drzew iglastych i odchwaszczanie ręczne ( minimum 5x / sezon). W wypadku zastosowania mat pod krzewami pielenie w miarę pojawiania się pojedynczych chwastów. - Wymiana egzemplarzy uszkodzonych lub uschniętych, zgodnie z technologią opisaną wyżej. - W przypadku krzewów kwitnących stosować odpowiednie przycinanie w celu polepszenia kwitnienia lub usuwanie kwiatostanów by nie zawiązały się nasiona. - Stosować cięcia korekcyjne, regulacyjne i odmładzające by nie dopuścić do przerośnięcia krzewów i aby zachowały pożądany pokrój Pielęgnacja roślin okrywowych, pnączy i bylin. - Podlewanie systematyczne w okresie wegetacyjnym ( częstotliwość i ilość uzależniona od warunków pogodowych i stopnia uwilgotnienia podłoża). Nie dopuszczać do zbyt długotrwałego przesuszenia podłoża. 12

13 - Zasilenie nawozami NPK, w miarę potrzeb, w ilości zgodnej z instrukcją stosowanego preparatu. - Uzupełnianie warstwy ściółki z kory drzew iglastych i odchwaszczanie ręczne ( minimum 5x / sezon). - Wymiana egzemplarzy uszkodzonych lub uschniętych, zgodnie z technologią opisaną wyżej. 13

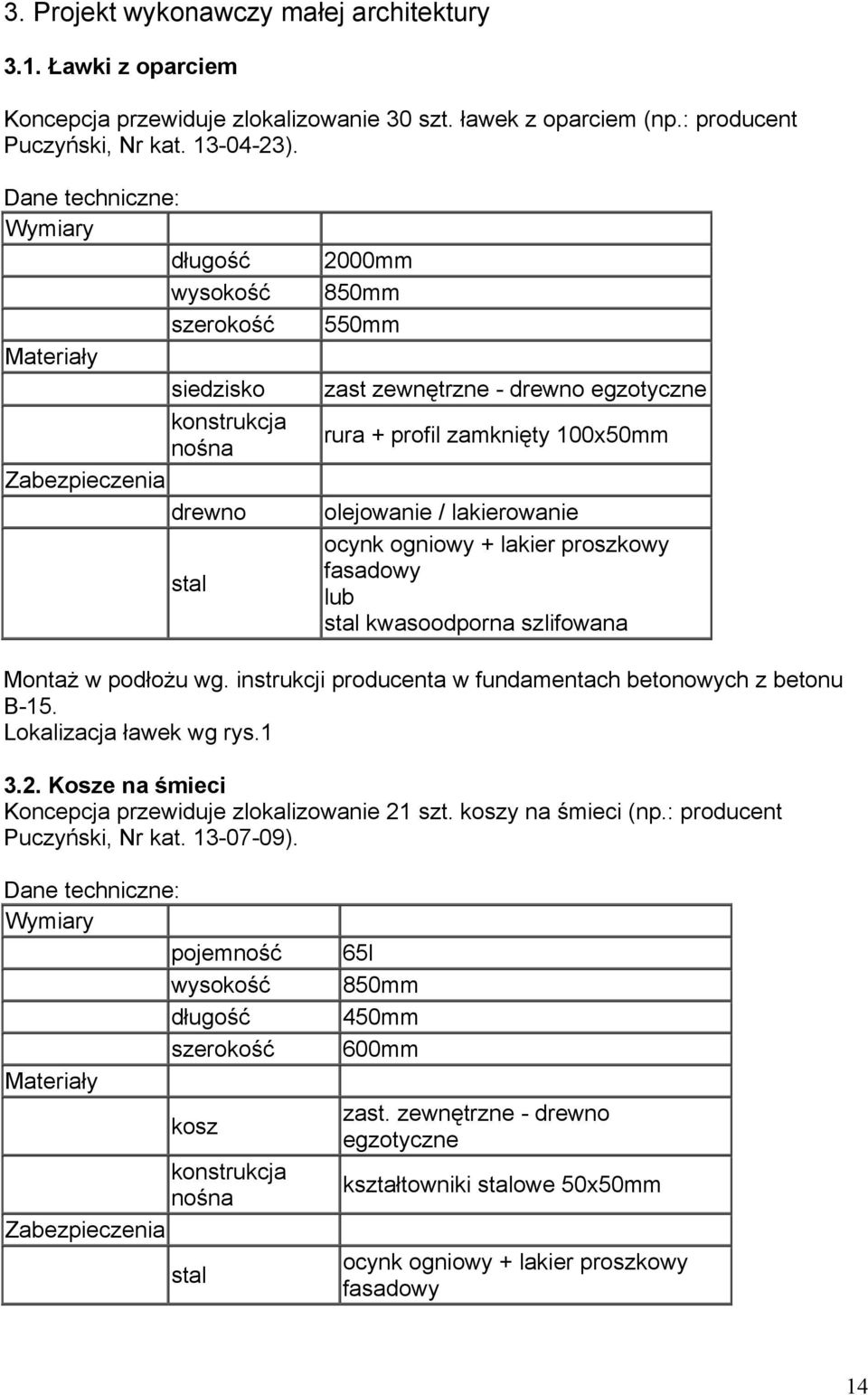

14 3. Projekt wykonawczy małej architektury 3.1. Ławki z oparciem Koncepcja przewiduje zlokalizowanie 30 szt. ławek z oparciem (np.: producent Puczyński, Nr kat ). Dane techniczne: Wymiary długość wysokość szerokość Materiały siedzisko konstrukcja nośna Zabezpieczenia drewno stal 2000mm 850mm 550mm zast zewnętrzne - drewno egzotyczne rura + profil zamknięty 100x50mm olejowanie / lakierowanie ocynk ogniowy + lakier proszkowy fasadowy lub stal kwasoodporna szlifowana Montaż w podłożu wg. instrukcji producenta w fundamentach betonowych z betonu B-15. Lokalizacja ławek wg rys Kosze na śmieci Koncepcja przewiduje zlokalizowanie 21 szt. koszy na śmieci (np.: producent Puczyński, Nr kat ). Dane techniczne: Wymiary pojemność wysokość długość szerokość Materiały Zabezpieczenia kosz konstrukcja nośna stal 65l 850mm 450mm 600mm zast. zewnętrzne - drewno egzotyczne kształtowniki stalowe 50x50mm ocynk ogniowy + lakier proszkowy fasadowy 14

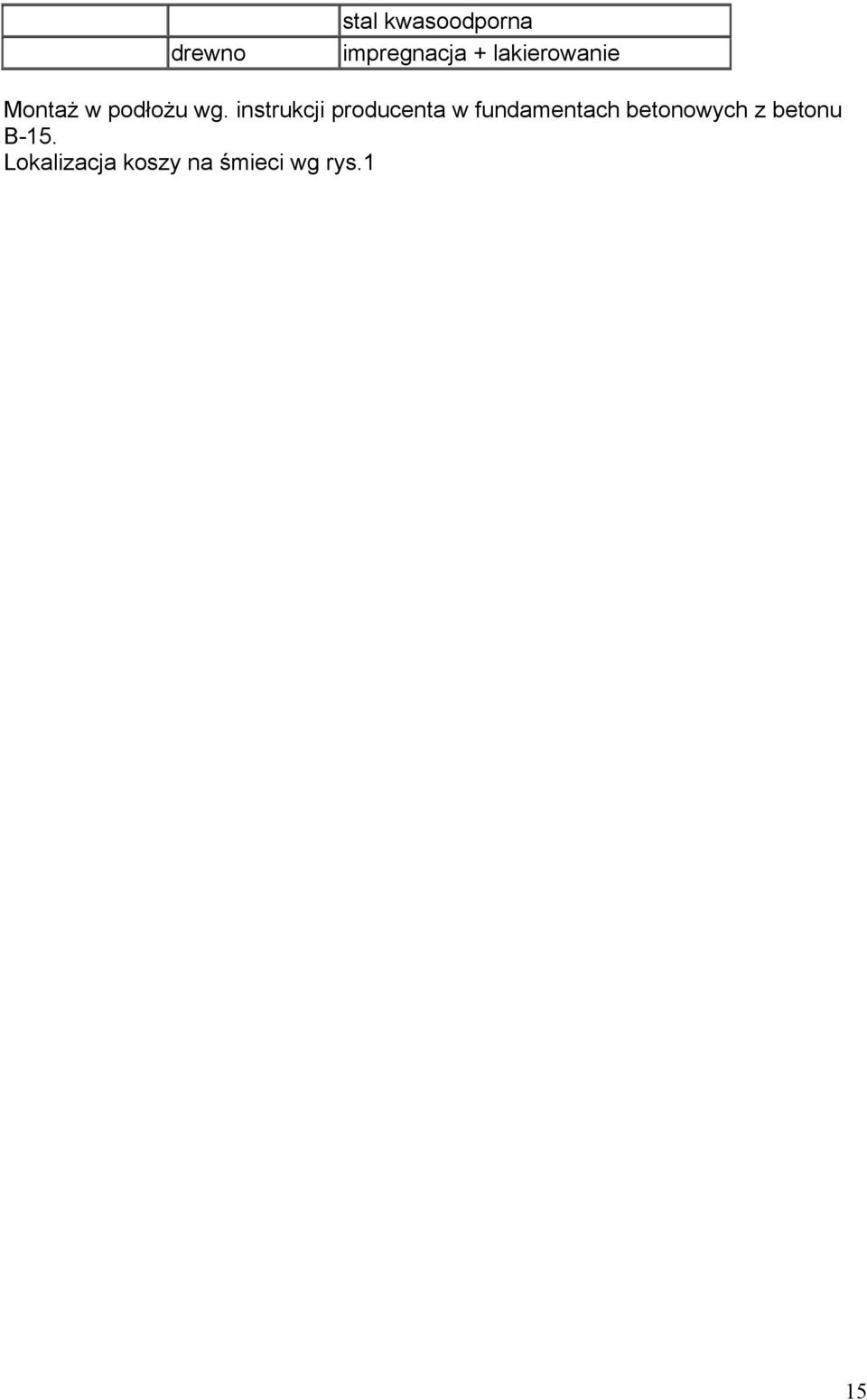

15 drewno stal kwasoodporna impregnacja + lakierowanie Montaż w podłożu wg. instrukcji producenta w fundamentach betonowych z betonu B-15. Lokalizacja koszy na śmieci wg rys.1 15

16 Zdj. 1. Ławka z oparciem (np.: Puczyński, nr kat , zdjęcie z katalogu producenta,) 16

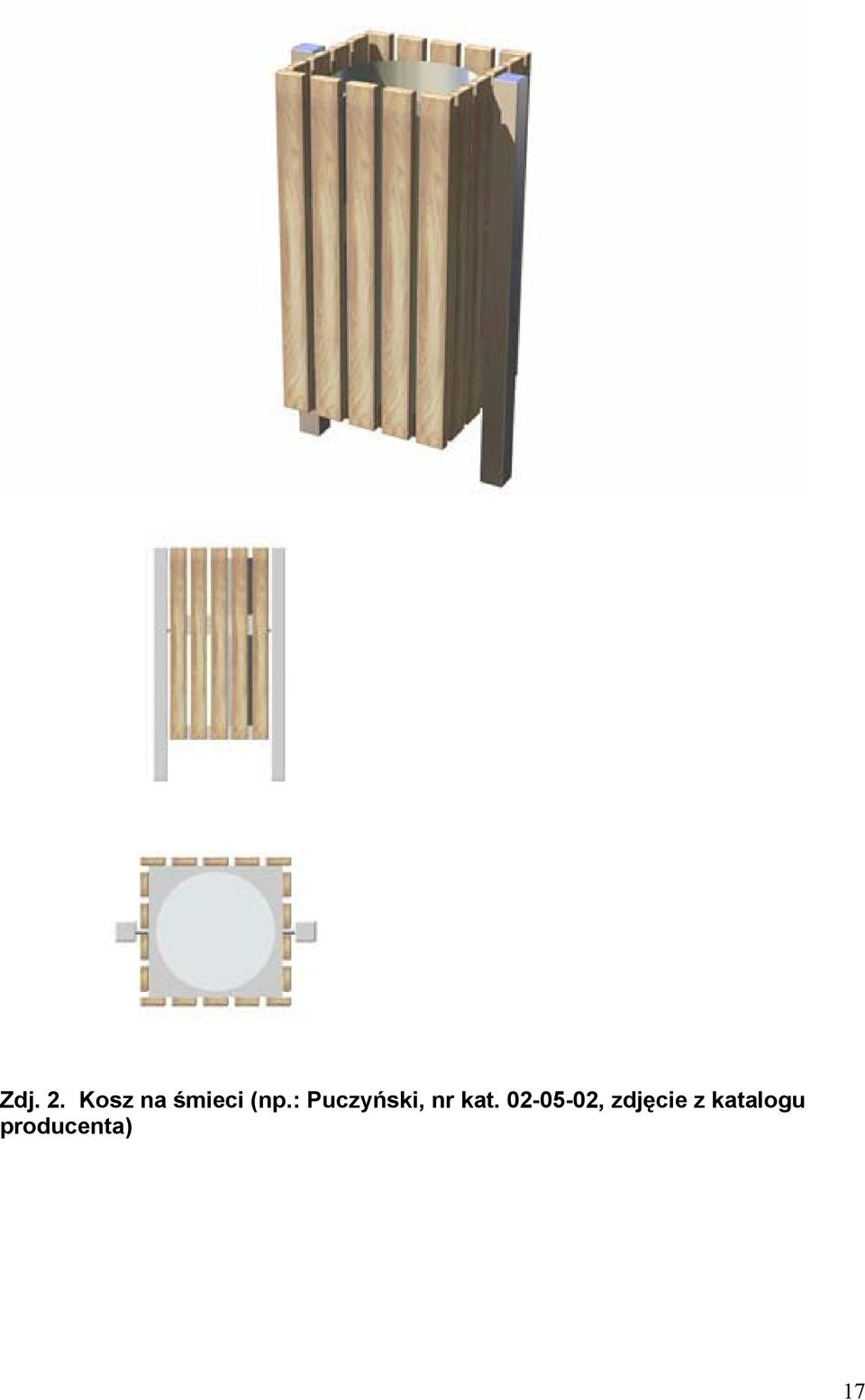

17 Zdj. 2. Kosz na śmieci (np.: Puczyński, nr kat , zdjęcie z katalogu producenta) 17
