SALE POBYTOWE SALE INTENSYWNEGO NADZORU

Transkrypt

1

2 102 SALE POBYTOWE SALE INTENSYWNEGO NADZORU ŁÓŻKA INTENSYWNEGO NADZORU Luna ŁÓŻKA SZPITALNE Aquila Falcon Condor Hawk ŁÓŻKA SZPITALNE DZIECIĘCE Sparrow ŁÓŻKA DZIECIĘCE INTENSYWNEGO NADZORU Teddy Bed SZAFKI PRZYŁÓŻKOWE Ibis/Ibis Plus Emu/ Emu Plus Kiwi/ Kiwi Plus Raven/ Raven Plus MOSTY ZASILAJĄCE PANELE NADŁÓŻKOWE

3 1 1. Powiatowe Centrum Zdrowia w Brzezinach 2. Uniwersytecki Szpital Dziecięcy w Krakowie 3. Wojewódzki Szpital Dziecięcy im. Józefa Brudzińskiego w Bydgoszczy 4. Wojewódzki Szpital Dziecięcy im. Józefa Brudzińskiego w Bydgoszczy 5. Szpital Dziecięcy Polanki im. Macieja Płażyńskiego w Gdańsku sp. z o.o. 6. Uniwersytecki Szpital Kliniczny im. Jana Mikulicza-Radeckiego we Wrocławiu 7. Instytut Pomnik Centrum Zdrowia Dziecka w Warszawie 2

4 3 SALE POBYTOWE SALE INTENSYWNEGO NADZORU

5 1 1. Instytut Pomnik Centrum Zdrowia Dziecka w Warszawie 2. Szpital Św. Elżbiety-Mokotowskie Centrum Medyczne w Warszawie 3. Szpital Św. Elżbiety-Mokotowskie Centrum Medyczne w Warszawie 4. Warszawski Szpital dla Dzieci 5. Szpital Uniwersytecki Oddział Kliniczny Ortopedii i Rehabilitacji w Krakowie 6. Wojewódzki Szpital Dziecięcy im. Józefa Brudzińskiego w Bydgoszczy 2

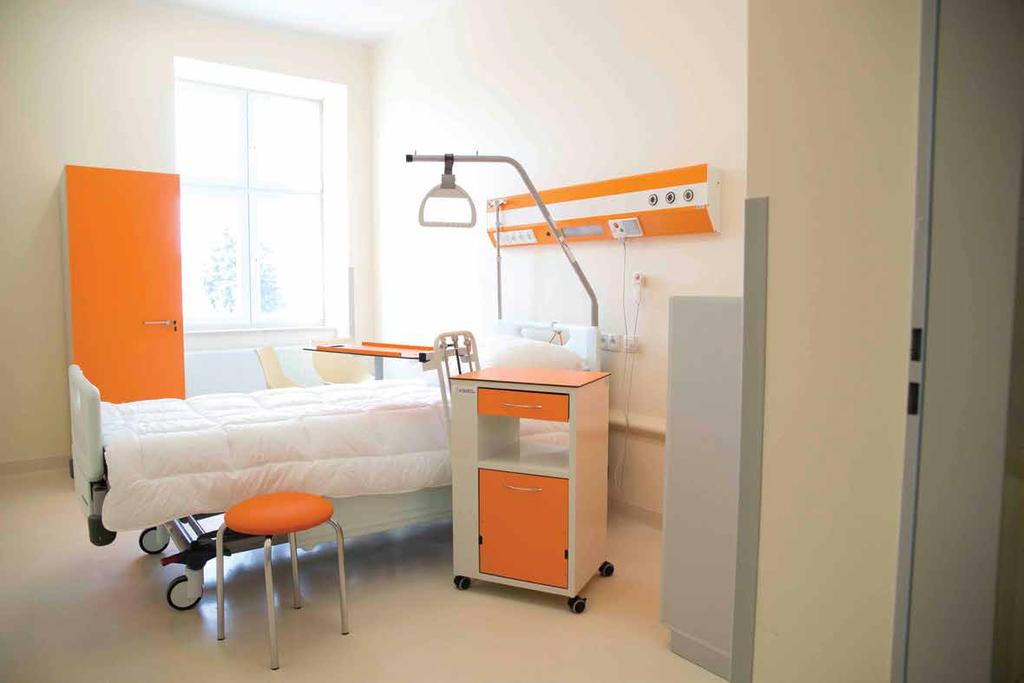

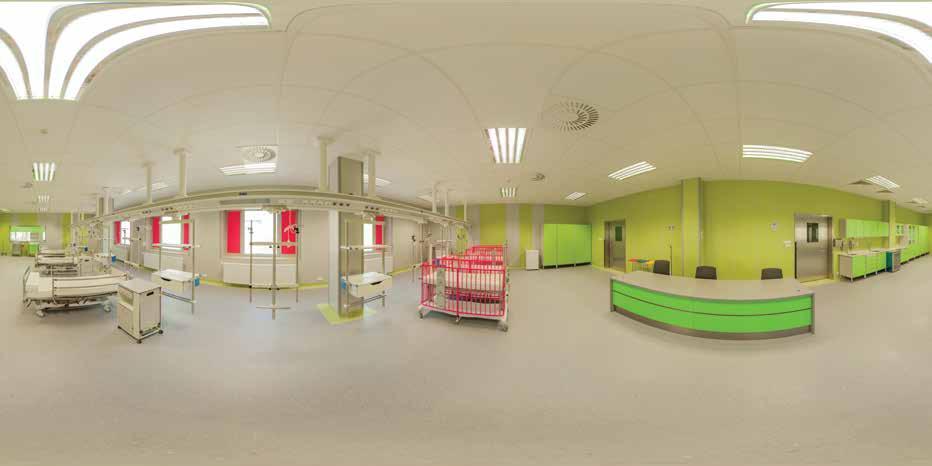

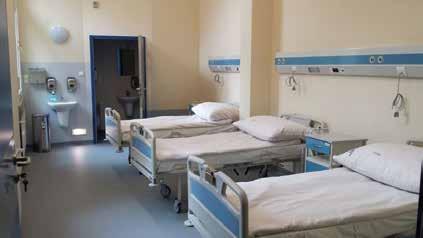

6 3 SALE POBYTOWE SALE INTENSYWNEGO NADZORU

7 ŁÓŻKA SZPITALNE Konstrukcja oparta jest na rozwiązaniu kolumnowym. Sterowanie funkcjami leża, segmentami oraz funkcjami specjalnymi odbywa się elektrycznie przy użyciu siłowników. Elementy konstrukcyjne łóżka wykonane są z profili stalowych, pokrytych lakierem proszkowym, odpornym na promieniowanie UV, uszkodzenia mechaniczne i środki dezynfekcyjno-myjące. Szczyty łóżka wykonane są z tworzywa sztucznego z kolorowymi wstawkami. Elementy konstrukcyjne podwozia oraz częściowo leża przykryte są estetycznymi osłonami z tworzywa. Leże łóżka składa się z czterech segmentów, z których trzy regulowane są elektrycznie. Segmenty leża wypełnione są standardowo panelami z tworzywa. Segmenty oparcia pleców i ud posiadają funkcje autoregresji -ruch wsteczny podczas unoszenia segmentów leża. Segment oparcia pleców posiada również mechanicznie realizowaną funkcję CPR, realizowaną dźwigniami dostępnymi po obu stronach łóżka. Leże posiada w narożnikach krążki odbojowe, chroniące łóżko i ściany w trakcie przetaczania. Przezierność RTG. Specjalna konstrukcja łóżka umożliwia opcjonalnie wykonywanie zdjęć RTG i monitorowania pacjenta ramieniem C w obszarze leża od głowy do kolan lub tylko w obszarze oparcia pleców. Kolumnowa konstrukcja łóżka umożliwia również monitorowanie pacjenta przy pomocy ramienia C. Opcja przezierności RTG możliwa jest przy zastosowaniu wypełnienia segmentów leża płytą HPL. Układ jezdny. Łóżko wyposażone jest w koła jezdne o średnicy 150 mm, w obudowie tworzywowej z bieżnikiem niebrudzącym powierzchni. Blokowanie kół odbywa się z centralnego hamulca. Dźwignie blokady kół umieszczone są w czterech rogach łóżka, przy każdym kółku. Układ posiada funkcję jazdy kierunkowej. Opcjonalnie może posiadać piąte koło, które ułatwia manewrowanie łóżkiem i jego obrót w miejscu. Najlepsze łóżko na oddziały wzmożonego nadzoru WYPOSAŻENIE DODATKOWE: - materac szpitalny w pokrowcu paroprzepuszczalnym, nieprzemakalnym - materac przeciwodleżynowy pasywny - materac przeciwodleżynowy komorowy - poręcz boczna składana w różnych wersjach - wieszak kroplówki - uchwyt ręki - uchwyty na kaczkę i na basen - uchwyt na woreczki fizjologiczne - podwójna rama wyciągowa - ramka na kartę gorączkową - półka (pod aparaturę, do pisania) - półka na pościel z możliwością ułożenia w niej centralnego panelu sterującego OPCJE WYKONANIA: Zróżnicowana funkcjonalność to najważniejsza zaleta łóżka 1. Segmenty leża wypełnione przezierną dla promieni RTG płytą HPL. 2. Segmenty leża wypełnione płyta HPL (segment oparcia pleców) i ABS - wykonanie łóżka w całości ze stali nierdzewnej - funkcja mechaniczny CPR w segmencie uda - wersja łóżka ze szczytem o stałej wysokości, mocowanym do podstawy łóżka - koła jezdne podwójne, antystatyczne - półka na aparaturę medyczną - możliwość wydłużania leża łóżka o 15 i 25 cm - wieloosiowe krążki odbojowe - lakier z ochroną bakteriobójczą SilverCoat 1 2 DANE TECHNICZNE Całkowita długość Całkowita szerokość Wymiary leża Wydłużenie leża Zakres regulacji wysokości Regulacja oparcia pleców Regulacja oparcia uda Regulacja oparcia podudzia Trendelenburg Anty-Trendelenburg Autoregresja opacia pleców Autoregresja segmentu uda Średnica kół jezdnych Maksymalne obciążenie Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. K O L O R Y S T Y K A powłoka lakiernicza konstrukcji, oraz osłona tworzywowa SZARY GRUPA I STANDARD SZARY ŻÓŁTY BRZOSKWINIA JASNO NIEBIESKI JASNO ZIELONY 2140 mm 1030 mm 1950 x 850 mm do 250 mm 430 do 810 mm 0 do 75 0 do mm 50 mm 150 mm 230 kg ozdobne wklejki GRUPA II PASTELLO INTENSO WANILIA CAPPUCINO WRZOS TURKUS POMARAŃCZ MALINA INTENSYWNA ZIELEŃ INTENSYWNY NIEBIESKI GRUPA I bez dopłat GRUPA II za dopłatą Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

8 Sterowanie funkcjami elektrycznymi łóżka. START STOP 1. Sterowanie pilotem 2. Sterowanie z panelu centralnego 3. Sterowanie na poręczach bocznych ŁÓŻKA SZPITALNE - regulacja wysokości, regulacja segmentu oparcia pleców, regulacja segmentu ud, funkcja autokontur, Funkcje łóżka regulowane elektrycznie poprzez panel centralny w wersji 1 i 2 z możliwością blokowania funkcji, umożliwiający następujące regulacje: - regulacja wysokości, regulacja segmentu oparcia pleców, regulacja segmentu uda, funkcja autokontur, regulacja przechyłów wzdłużnych do pozycji Trendelenburga i anty-trendelenburga, - pozycja elektryczny CPR, pozycja krzesła kardiologicznego, pozycja antyszokowa, pozycja do badań regulowana jednym przyciskiem. Dodatkowo Panel centralny w wersji drugiej posiada przycisk START, umożliwiający załączenie zasilania sterowania oraz przycisk STOP przerywający automatycznie działanie funkcji. Klawiatura sterowania w poręczach bocznych od strony personelu umożliwia sterowanie funkcjami jak w przypadku panelu centralnego. Istnieje możliwość blokowania funkcji klawiatury na panelu centralnym. Klawiatura sterowania w poręczach bocznych wewnętrzna ma ograniczoną do podstawowych funkcji możliwość sterowania przez pacjenta. Łóżko posiada akumulator umożliwiający wykonanie kilku serii ruchów w przypadku braku zasilania lub gdy łóżko nie jest podłączone do sieci. Klawiatura sterowania w poręczach dla PERSONELIU Dlaczego warto wybrać Lunę Klawiatura sterowania w poręczach dla PACJENTA Piąte koło Piąte koło kierunkowe pozwala na obrót o 360 oraz zapewnia łatwą obsługę nawet przez jedną osobę. Funkcja Autoregresji Funkcja Autoregresji w segmentach oparcia pleców i ud zapobiega zakleszczeiu pacjenta podczas regulacji segmentami i zmniejsza napięcie w części lędźwiowej. Sterowanie łóżkiem 1. Panel sterujący 1 (z klapką zamykającą) wraz z pilotem przewodowym - wersja bez możliwości zastosowania poręczy z własnym sterowaniem. - dodatkowe sterowanie poprzez panel sterujący na giętkim pałąku - dodatkowy sterownik nożny funkcji wysokości leża 2. Panel sterujący 2 IPROXX AC MediTouch z pilotem przewodowym - wersja umożliwiająca rozbudowanie o sterowanie w poręczach bocznych. - dodatkowe sterowanie poprzez panel sterujący na giętkim pałąku - dodatkowy sterownik nożny funkcji wysokości leża 1 2 Monitorowanie pacjenta i wykonywanie zdjęć RTG. Kolumnowa konstrukcja łóżka oraz przezierność segmentów leża umożliwia monitorowanie pacjenta ramieniem C. Wykonanie zdjęć RTG umożliwia specjalny tunel pod segmentami leża. Szeroki wybór wyposażenia - zwiększa komfort i bezpieczeństwo pacjenta i personelu medycznego Poręcze boczne Łóżko może być wyposażone w poręcze boczne w następujących wersjach: 1. Poręcze boczne metalowe, jednoczęściowe, na ¾ długości leża 2. Poręcze boczne metalowe na całej długości leża z funkcją ich wydłużania 3. Poręcze boczne dzielone z tworzywa sztucznego z dodatkową, zintegrowaną klawiaturą sterującą 4. Poręcze boczne dzielone z tworzywa 1 sztucznego 2 bez sterowania Łatwość czyszczenia Kolumnowa konstrukcja łóżka oraz leże wypełnione płytami HPL lub wykonane z tworzywa ABS zapewnia łatwiejsze czyszczenie i dezynfekcję. 3 4 Tunel na kasetę RTG (od głowy do segmentu nóg) Wydłużenie leża do 25 cm Półka na pościel Podświetlenie Antimicrobial Coating SILVER- Coat Dzięki powłoce SILVERcoat produkty są bardziej higieniczne. Powłoka ta zapewnia skuteczną, trwałą ochronę antybakteryjną i zmniejsza zagrożenie zakażenia. ul. Leśnianka 97, Żywiec

9 ŁÓŻKA SZPITALNE Łóżko AQUILA jest łóżkiem wielofunkcyjnym przeznaczonym do pielęgnacji, leczenia i diagnozowania pacjenta. Najważniejszą jego zaletą jest wysoka funkcjonalność łóżka, oraz bogate wyposażenie dodatkowe, które podnosi walory użytkowe łóżka. Konstrukcja łóżka wykonana jest z profili stalowych pokrytych lakierem proszkowym odpornym na uszkodzenia mechaniczne, mycie i dezynfekcję. Konstrukcja podstawy przykryta jest osłoną z tworzywa, umieszczoną na jej całej długości i szerokości. Standardowo leże zaopatrzone jest w szczyty z rury stalowej lakierowanej wyjmowane, wypełnione płytą HPL. Opcjonalnie szczyty mogą być tworzywowe, tworząc kompozycyjną spójność z osłonami konstrukcji leża. Leże łóżka. Czterosegmentowe leże łóżka posiada trzy ruchome segmenty w standardzie wypełnione siatką mocowaną na stałe. Regulacje wysokości, przechyłów wzdłużnych, segmentów oparcia pleców, ud realizowane są przy pomocy siłowników elektrycznych sterowanych pilotem. Regulacja kąta nachylenia segmentu podudzia realizowana jest ręcznie przy pomocy mechanizmu zapadkowego. Sterowanie i funkcje elektryczne. Łóżko posiada pilot przewodowy z możliwością blokowania wszystkich funkcji regulacyjnych przez personel medyczny. W łóżku znajduje się akumulator umożliwiający wykonanie podstawowych ruchów leżem i segmentami w czasie, gdy łóżko nie jest podłączone do zasilania sieciowego. Łóżko posiada wiele dodatkowych funkcji i ustawień uzyskiwanych z pilota lub opcjonalnie z panelu sterowania. - funkcja autokontur: jednoczesna regulacja segmentów oparcia pleców i ud uzyskiwana przy pomocy jednego przycisku na pilocie, - funkcja autoregresji tzn. ruch wsteczny oparcia pleców zapobiegający zakleszczaniu się materaca z pacjentem - funkcja CPR segmentu oparcia pleców i ud () realizowana przy pomocy dźwigni mechanicznej umieszczonej pod leżem łóżka Układ jezdny. Łóżko wyposażone jest w koła jezdne o średnicy 125 mm, w obudowie tworzywowej, niebrudzącej powierzchni. Blokowanie kół odbywa się z centralnego hamulca. Układ posiada funkcję jazdy kierunkowej. DANE TECHNICZNE Całkowita długość Całkowita szerokość Wymiary leża Zakres regulacji wysokości Regulacja oparcia pleców Regulacja oparcia uda Regulacja oparcia podudzia Trendelenburg Anty-Trendelenburg Autoregresja opacia pleców Autoregresja segmentu uda Średnica kół jezdnych Maksymalne obciążenie 2180 mm 960 mm 2000x850 mm 350 do 810 mm 0 do 74 0 do mm 50 mm 125 mm 230 kg Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Wszechstronne i estetyczne łóżko z napędem elektrycznym OPCJE WYKONANIA: - konstrukcja ze stali nierdzewnej kwasoodpornej OH18N9 - wypełnienie leża z siatki montowane w sposób rozłączalny - wypełnienie leża płytą HPL przezierną dla promieni RTG lub panelami z tworzywa - osłona tworzywowa ramy leża - panel sterujący dla personelu z blokadą funkcji - funkcja autoregresji segmentu uda - funkcja CPR segmentu uda - szczyty metalowe wykonane ze stali nierdzewnej, chromowanej lub jako elementy z tworzywa sztucznego - wyjmowane wypełnienie szczytów - układ jezdny z indywidualną blokadą 4 kół - funkcja wydłużania leża - półka na pościel - podświetlenie nocne - lakier z ochroną bakteriobójczą SilverCoat - szczyty tworzywowe z ochroną bakteriobójczą SilverCoat WYPOSAŻENIE DODATKOWE: - materac szpitalny w pokrowcu paroprzepuszczalnym, nieprzemakalnym - materac przeciwodleżynowy pasywny - poręcz boczna składana (lakierowana, chromowana lub ze stali nierdzewnej) - wieszak kroplówki (lakierowany, górna część chromowana lub ze stali nierdzewnej) - uchwyt ręki górna część chromowana - uchwyty na kaczkę i na basen - uchwyt na woreczki fizjologiczne - podwójna rama wyciągowa - ramka na kartę gorączkową - półka (pod aparaturę, do pisania) - półka na pościel K O L O R Y S T Y K A powłoka lakiernicza konstrukcji, oraz osłona tworzywowa SZARY GRUPA I STANDARD SZARY ŻÓŁTY BRZOSKWINIA JASNO NIEBIESKI JASNO ZIELONY GRUPA I bez dopłat ozdobne wklejki GRUPA II PASTELLO INTENSO WANILIA CAPPUCINO WRZOS TURKUS Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne. POMARAŃCZ MALINA INTENSYWNA ZIELEŃ INTENSYWNY NIEBIESKI GRUPA II za dopłatą

10 ŁÓŻKA SZPITALNE Proponowane wersje łóżka Tunel na kasetę RTG Sterowanie (piloty) Miejsce zawieszenia Standardowa wersja leża bez osłony belki pod szczytem Podświetlenie łóżka Opcjonalna wersja leża z osłoną belki pod szczytem Tunel na kasetę montowany w oparciu pleców (konieczne oparcie pleców z płyty HPL) () Centralny panel sterowania zawieszony na szczycie łóżka () Pilot sterujący zawieszony na poręczy łóżka Dlaczego warto wybrać Aquilę Szeroki zakres regulacji Szeroki zakres regulacji zwiększa komfort i bezpieczeństwo dla pacjenta oraz personelu medycznego Umożliwia dostosowanie wysokości leża do potrzeb pacjenta, co jest szczególnie ważne dla pacjentów z problemami ruchowymi (łatwy transfer z wózka lub krzesła na łóżko) Komfortowa i bezpieczna pozycja pacjenta podwójna autoregresja W standardzie funkcja Autoregresji w oparciu pleców i w segmencie uda. Dzięki zastosowaniu podwójnej autoregresji zapobiegamy zakleszczeniu pacjenta podczas regulacji segmentów zmniejszając napięcie w strefie lędzwiowo-krzyżowej Wysoka pozycja łóżka zapewnia personelowi łatwość w obsłudze, manewrowaniu i opiece nad pacjentem Niska pozycja zwiększa bezpieczeństwo pacjenta przy schodzeniu z łóżka i podczas snu Łatwość utrzymania w czystości Zastosowane osłony tworzywowe zabezpieczają elementy łóżka przed zabrudzeniem, a otwarta konstrukcja umożliwia łatwy dostęp do mycia i dezynfekcji wszystkich elementów konstrukcji Użyte materiały odporne są na środki dezynfekcyjne i gwarantują wieloletnie użytkowanie bez zmian ich właściwości Elementy metalowe pokryte są powłokami lakierowanymi proszkowo (lakier poliestrowo- epoksydowy) odpornymi na środki myjące i dezynfekcyjne oraz na uszkodzenia mechaniczne Układ elektroniczny w klasie IP66 (zabezpieczony przed strumieniem wody pod wysokim ciśnieniem), ułatwia mycie i dezynfekcję łóżka Łatwy i bezpieczny transport Zastosowanie koła kierunkowego znacznie ułatwia mobilność i prowadzenie łóżka przez jedną osobę Szerokość łóżka poniżej 100 cm wraz z odbojami ułatwia przejazd przez wąskie korytarze, drzwi i wjazd do wind Zasilane bateryjne zwiększa bezpieczeństwo i pozwala na zmianę pozycji łóżka podczas transportu (przy wyłączonym zasilaniu) Bezpieczne w sytuacjach awaryjnych Szybkie ręczne opuszczanie oparcia pleców i segmentu ud () oraz możliwość usunięcia szczytu, zapewnia swobodny dostęp do pacjenta podczas reanimacji Szybka realizacja funkcji specjalnych takich jak elektryczny CPR i Trendelenburg za pomocą 1 przycisku z panelu sterującego () Dźwignie centralnej blokady kół umieszczone w 4 narożnikach podstawy, umożliwiają szybką blokadę kół w sytuacji nagłej CPR elektryczny i Trendelenburg CPR mechaniczny łatwo zdejmowany szczyt ul. Leśnianka 97, Żywiec

11 ŁÓŻKA SZPITALNE Konstrukcja łóżka wykonana z profili stalowych pokrytych lakierem proszkowym odpornym na uszkodzenia mechaniczne, mycie i dezynfekcję łóżka. Leże łóżka czterosegmentowe wypełnione metalową siatką montowaną na stałe. Łóżko wyposażone jest w krążki odbojowe. Szczyty łóżka z rury stalowej lakierowanej, wyjmowane wypełnione płytą HPL. Regulacje. Łóżko ze stałą regulacją wysokości, segmentami leża oraz przechyłem Trendelenburga realizowanym przy pomocy sprężyn gazowych. Układ jezdny. Łóżko wyposażone jest w cztery koła z blokadą. Wielofunkcyjne łóżko ze stałą wysokością OPCJE WYKONANIA: - leże łóżka dwusegmentowe - segmenty leża wypełnione odejmowanymi panelami z siatki metalowej, płytą HPL lub tworzywowymi panelami - funkcja przedłużania i skracania leża - listwy odbojowe na ramie bocznej leża - dwuosiowe krążki odbojowe - szczyty łóżka wykonane z rury stalowej nierdzewnej, chromowanej lub z tworzywa - wyjmowane wkłady szczytów - tworzywowa osłona podwozia - wersja łóżka ze stali nierdzewnej do mycia i dezynfekcji mechanicznej i automatycznej - lakier z ochroną bakteriobójczą SilverCoat - szczyty tworzywowe z ochroną bakteriobójczą SilverCoat WYPOSAŻENIE DODATKOWE: - materac szpitalny w pokrowcu paroprzepuszczalnym, nieprzemakalnym - materac przeciwodleżynowy pasywny lub zmiennociśnieniowy - poręcz boczna składana (lakierowana, chromowana lub ze stali nierdzewnej) - wieszak kroplówki (lakierowany, górna część chromowana lub ze stali nierdzewnej) - uchwyt ręki (lakierowany, chromowany lub ze stali nierdzewnej) - uchwyt na kaczkę, uchwyt na basen, uchwyt na woreczki fizjologiczne - centralna blokada kół z funkcją jazdy kierunkowej - podwójna rama wyciągowa - ramka na kartę gorączkową - tabliczka imienna pacjenta - uniwersalny uchwyt na wyposażenie dodatkowe - półka (pod aparaturę, do pisania) - półka na pościel DANE TECHNICZNE Całkowita długość 2180 mm Całkowita szerokość 960 mm Wysokość leża 500 mm Kąt pochylenia segmentu oparcia pleców 0-74 Kąt pochylenia segmentu oparcia uda (4 segmenty) 0-40 Kąt pochylenia segmentu nóg (3 segmenty) 22 Średnica kół jezdnych 125 mm Dopuszczalne obciążenie 230 kg Autoregresja segmentu oparcia pleców () 110 mm Autoregresja segmentu uda () 50 mm Przedłużenie leża 100 mm Trendelenburg 17 anty-trendelenburg 18 Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. K O L O R Y S T Y K A powłoka lakiernicza konstrukcji, oraz osłona tworzywowa SZARY GRUPA I STANDARD SZARY ŻÓŁTY BRZOSKWINIA JASNO NIEBIESKI ozdobne wklejki GRUPA II PASTELLO INTENSO WANILIA CAPPUCINO WRZOS TURKUS POMARAŃCZ MALINA INTENSYWNA ZIELEŃ INTENSYWNY NIEBIESKI JASNO ZIELONY GRUPA I bez dopłat GRUPA II za dopłatą Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

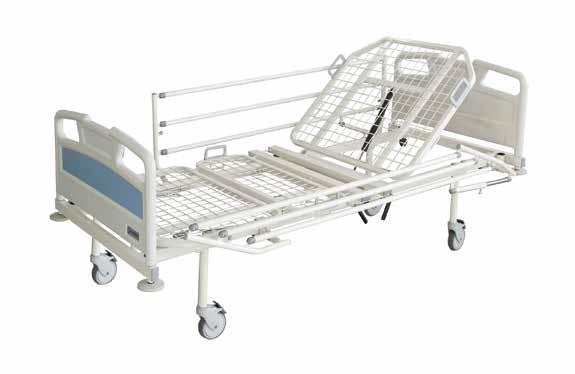

12 ŁÓŻKA SZPITALNE Zróżnicowana funkcjonalność to najważniejsza zaleta łóżka CONDOR. Unikatowe rozwiązania w tej klasie łóżek oraz bogate wyposażenie dodatkowe w połączeniu z ciekawym designem pozwalają na użytkowanie tych łóżek na większości oddziałów szpitalnych. Całkowita długość Całkowita szerokość Wysokość leża Wymiary leża Kąt pochylenia segmentu oparcia pleców Kąt pochylenia segmentu oparcia uda (4 segmenty) Kąt pochylenia segmentu nóg (3 segmenty) Średnica kół jezdnych Dopuszczalne obciążenie Autoregresja segmentu oparcia pleców () Przedłużenie leża 2180 mm 960 mm 500 mm 850 x 2000 mm mm 230 kg 110 mm 200 mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Konstrukcja łóżka wykonana jest z profili stalowych pokrytych lakierem proszkowym odpornym na uszkodzenia mechaniczne, mycie i dezynfekcję. Szczyty łóżka standardowo wykonane są z rury stalowej, lakierowanej, wyjmowane wypełnione płytą HPL. Opcjonalnie łóżko może być wyposażone w szczyty tworzywowe. Leże łóżka dostępne jest w wersjach dwu, trzy lub czterosegmentowej. Leże wypełnione jest standardowo metalową siatką montowaną na stałe. Opcjonalnie może być wypełnione płytą HPL. Regulacja segmentów leża realizowana jest przez mechanizm zapadkowy, rastrowy lub sprężyny gazowe. Układ jezdny. Łóżko wyposażone jest w cztery koła z blokadą. Najczęściej zamawiane łóżko Wielowariantowe leże, 2,3 lub 4 segmentowe OPCJE WYKONANIA: 1. Krótsza wersja łóżka na oddziały dziecięce i młodzieżowe. 2. Tworzywowe szczyty z ozdobna wklejką. - konstrukcja ze stali nierdzewnej kwasoodpornej OH18N9 - lakier z ochroną bakteriobójczą SilverCoat - szczyty tworzywowe z ochroną bakteriobójczą SilverCoat - wypełnienie leża z siatki montowane w sposób rozłączalny - wypełnienie leża płytą HPL przezierną dla promieni RTG - funkcja autoregresji tj. ruch wsteczny oparcia pleców zapobiegający zakleszczaniu się materaca z pacjentem - szczyty metalowe wykonane ze stali nierdzewnej, chromowanej - wyjmowane wypełnienie szczytów - funkcja wydłużania leża 1 2 Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne. WYPOSAŻENIE DODATKOWE: - materac szpitalny w pokrowcu paroprzepuszczalnym, nieprzemakalnym - materac przeciwodleżynowy pasywny - poręcz boczna składana (lakierowana, chromowana lub ze stali nierdzewnej) - wieszak kroplówki (lakierowany, górna część chromowana lub ze stali nierdzewnej) - uchwyt ręki (lakierowany, chromowany lub ze stali nierdzewnej) - uchwyty na kaczkę i na basen - uchwyt na woreczki fizjologiczne - centralna blokada kół z funkcją jazdy kierunkowej - krążki odbojowe - listwy odbojowe - podwójna rama wyciągowa - ramka na kartę gorączkową - półka (pod aparaturę, do pisania) - półka na pościel ul. Leśnianka 97, Żywiec

13 ŁÓŻKA SZPITALNE HAWK Łóżko HAWK jest podstawowym łóżkiem przeznaczonym na oddziały szpitalne. Jego prosta konstrukcja to najważniejsza zaleta, przekładająca się na niskie koszty zakupu i eksploatacji. Z kolei bogate wyposażenie dodatkowe znacznie zwiększa funkcjonalność łóżka. Konstrukcja łóżka wykonana jest z profili stalowych pokrytych lakierem proszkowym odpornym na uszkodzenia mechaniczne, mycie i dezynfekcję. Leże dwusegmentowe wypełnione jest metalową siatką montowaną na stałe. Szczyty łóżka lakierowane stanowiące konstrukcyjnie całość z nogami łóżka, wypełnione są płytą wiórową laminowaną. Leże łóżka jest dwusegmentowe i posiada ruchomy segment oparcia pleców blokowany przy pomocy mechanizmu zapadkowego. Układ jezdny. Łóżko wyposażone jest w cztery koła z blokadą. Najprostsze łóżko z najniższą ceną sprężyna gazowa w regulacji oparcia pleców DANE TECHNICZNE Całkowita długość Całkowita szerokość Wysokość leża (bez materaca) Kąt nachylenia segmentu oparcia pleców Średnica kół jezdnych Dopuszczalne obciążenie 2150 mm 1000 mm 500 mm mm 230 kg Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. OPCJE WYKONANIA: 1. Sprężyna gazowa do regulacji oparcia pleców. - wypełnienie leża z siatki montowane w sposób rozłączalny - szczyty wypełnione płytą HPL - wyjmowane wypełnienie szczytów - lakier z ochroną bakteriobójczą SilverCoat 1 K O L O R Y S T Y K A powłoka lakiernicza konstrukcji, oraz osłona tworzywowa GRUPA I STANDARD ozdobne wklejki GRUPA II PASTELLO INTENSO SZARY SZARY WANILIA POMARAŃCZ WYPOSAŻENIE DODATKOWE: - materac szpitalny w pokrowcu paroprzepuszczalnym, nieprzemakalnym - materac przeciwodleżynowy pasywny - poręcz boczna składana (lakierowana, chromowana lub ze stali nierdzewnej) - wieszak kroplówki (lakierowany, górna część chromowana lub ze stali nierdzewnej) - uchwyt ręki (lakierowany, chromowany lub ze stali nierdzewnej) - uchwyty na kaczkę i na basen - uchwyt na woreczki fizjologiczne - krążki odbojowe - listwy odbojowe - podwójna rama wyciągowa - ramka na kartę gorączkową ŻÓŁTY BRZOSKWINIA JASNO NIEBIESKI JASNO ZIELONY CAPPUCINO WRZOS TURKUS MALINA INTENSYWNA ZIELEŃ INTENSYWNY NIEBIESKI GRUPA I bez dopłat GRUPA II za dopłatą Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

14 OPCJE I WYPOSAŻENIE Szczyty szczyt lakierowany szczyt ze stali nierdzewnej szczyt tworzywowy 1 szczyt tworzywowy 2 lub chromowanej ŁÓŻKA SZPITALNE HAWK CONDOR FALCON AQUILA LUNA standard standard standard standard standard Rodzaje leża Wydłużenie leża Wysuwana półka na pościel do 20 cm Wszystkie segmenty leża wypełnione metalową siatką lakierowaną Leże z wypełnieniem segmentu oparcia pleców płytą HPL, pozostałe segmenty wypełnione siatką Wszystkie segmenty leża wypełnine płytą HPL Możliwość wydłużenia łóżka do 20 cm pozwala na dopasowanie łóżka do wysokich pacjentów Półka na pościel ułatwia codzienną opiekę nad pacjentem HAWK CONDOR FALCON AQUILA standard standard standard standard Poręcze boczne składane łatwo opuszczane za pomocą 1 ręki Podwójna rama wyciągowa Powłoka antybakteryjna poręcze na 3/4 długości leża poręcze na całej długości leża poręcze dzielone HAWK CONDOR FALCON AQUILA LUNA Przykładowe wyposażenie Materac w pokrowcu Uchwyt ręki Wieszak kroplowki Karta gorączkowa ul. Leśnianka 97, Żywiec

15 ŁÓŻKA SZPITALNE Łóżeczko Sparrow zostało zaprojektowane, aby rodzicom ułatwić opiekę nad dzieckiem, personelowi zapewnić funkcjonalne i wygodne użytkowanie, a dzieciom poczucie bezpieczeństwa w domowej atmosferze. Dzięki bogatej kolorystyce, elementom dekoracyjnym oraz możliwości personalizacji w zależności od upodobań danej placówki, sala szpitalna nabiera ciepłej atmosfery. Konstrukcja łóżka wykonana jest ze stali węglowej pokrytej lakierem proszkowym, odpornym na uszkodzenia mechaniczne, chemiczne, mycie i dezynfekcję oraz promieniowanie UV. Kolumny boczne łóżka, mocowane do podstawy, stanowią element mocowania ruchomego leża i poręczy łóżka. Konstrukcja taka umożliwia zastosowanie specjalnych poręczy, które zabezpieczają dziecko przed opuszczeniem łóżka, a gdy są opuszczone zapewniają dostęp do pacjenta z trzech stron. Podstawa łóżka opcjonalnie posiada osłonę tworzywową z półką na rzeczy pacjenta. Leże łóżka standardowo wykonywane jest jako jednosegmentowe, lub opcjonalnie dwusegmentowe z ruchomym segmentem oparcia pleców. Regulacja wysokości leża oraz pozycji Trendelenburga i anty-trendelenburga dokonywana jest stopniowo w sposób mechaniczny. Leże jest wypełnione siatką montowaną na stałe. Barierki boczne opuszczane są mechanizmem nożnym po jednej dźwigni zwalniającej z każdej strony łóżka regulację poręczy dokonywana jest płynnie w sposób mechaniczny. Barierki łóżka wypełnione są prętami metalowymi, które zabezpieczają dziecko, umożliwiając jednocześnie jego obserwację. Układ jezdny. Łóżko wyposażone jest w cztery koła z czego dwa posiadają blokadę jazdy i obrotu, oraz w cztery krążki odbojowe, umieszczone nad kołami. DANE TECHNICZNE Całkowita długość Całkowita szerokość Całkowita wysokość Wymiary leża Wysokość leża regulowana w zakresie Kąt odchylenia oparcia pleców Pozycja Terndelenburga Pozycja anty-terndelenburga Średnica kół Standard 1540 mm 750 mm 1370 mm 1280 mm x 600 mm od 650 do 900 mm 0 do mm Wersja 2 niższe poręcze 1540 mm 750 mm 1245 mm 1280 x 600 mm 600 mm to 850 mm 0 do mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Ładne, ergonomiczne, z wieloma użytkowymi funkcjami OPCJE WYKONANIA: - konstrukcja ze stali nierdzewnej kwasoodpornej OH18N9 - dwusegmentowe leże - wypełnienie leża płytą HPL (dla wersji jedno i dwusegmentowej) - osłona podstawy - lakier z ochroną bakteriobójczą SilverCoat ELEMENTY GRAFICZNE NA OZDOBNYCH WSTAWKACH Misie K O L O R Y S T Y K A powłoka lakiernicza konstrukcji oraz osłona tworzywowa SZARY powłoka lakiernicza poręczy i szczytów, oraz wypełnienie leża płytą HPL GRUPA I STANDARD SZARY ŻÓŁTY BRZOSKWINIA GRUPA II PASTELLO INTENSO WANILIA CAPPUCINO WRZOS POMARAŃCZ MALINA INTENSYWNA ZIELEŃ Łąka JASNO NIEBIESKI TURKUS INTENSYWNY NIEBIESKI JASNO ZIELONY Motyle GRUPA I bez dopłat GRUPA II za dopłatą Serca Przykładowy komplet z wózkiem Jumbo, szafeczką przyłóżkową i listwą odbojową Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

16 ŁÓŻKA SZPITALNE Łóżeczko Sparrow - wersja z niżej opuszczanymi poręczami oraz z szufladami na rzeczy pacjenta. Dlaczego warto wybrać Sparrow Produkty medyczne na oddziałach dziecięcych jak łóżko czy wózek, powinny być estetyczne w przyjaznej kolorystyce. Naszą inspiracją do tworzenia produktów dla dzieci są ich rzeczywiste potrzeby, a nagrodą - ich uśmiechy. Najmłodsi pacjenci odbierają środowisko szpitalne jako mniej obce i surowe, gdy otaczają ich przyjazne barwy i wzory. Projektujemy nasz sprzęt, komponujemy kolorystykę wykorzystując wiedzę na temat chromoterapii. Wiemy, że kolory leczą, dlatego tak dużą wagę przywiązujemy do każdego szczegółu. Dodatkowe wyposażenie: Minimalna wysokość leża wynosząca 60 cm i zakres regulacji wysokości od 60 do 85 cm gwarantuje ergonomiczną pracę dla opiekunów i personelu. Poręcze boczne opuszczane są poniżej materaca, co umożliwia wygodny dostęp podczas pielęgnacji dziecka. Zobacz efekt końcowy na wizualizacji Ważnym elementem naszej oferty jest szeroka paleta kolorów, wzorów oraz możliwość wykonania projektów z aranżacją i wizualizacją wybranych pomieszczeń szpitalnych. Zachęcamy do skorzystania z fachowych porad działu meblowego Formed. Użyte materiały są trwałe, eleganckie i przyjazne dziecku: Dziecko jest najbardziej wymagajacym pacjentem. Ciekawość świata u dzieci przekłada się na ich zainteresowanie otoczeniem szpitalnym, w tym łóżkiem i jego detalami. Dlatego łóżko, wózek i inne meble z którymi dziecko ma bezpośredni kontakt, muszą mieć odpowiednią konstrukcję oraz być wykonane z bezpiecznych i trwałych materiałów. Konstrukcja naszych produktów została przemyślana pod kątem użytkowania ich przez dzieci. Dzięki wprowadzonym udogodnieniom nowa wersja łóżka Sparrow jest dużo bardziej funkcjonalna i przyjazna w obsłudze. Duże wysuwane szuflady Łóżko może być wyposażone w jedną lub dwie duże szuflady z wkładami z tworzywa sztucznego. Szuflady mogą być dwustronne bez zamka lub jednostronne z zamkiem. Dzięki temu rozwiązaniu można schować osobiste rzeczy dziecka i opiekunów. Dodatkowe szuflady mogą być również zastosowane w standardowej wersji łóżka Sparrow. Kosz oraz pojemniki na rzeczy podręczne Łóżko może opcjonalnie posiadać kosz z siatki umieszczony w podstawie. Wraz z dodatkowymi, kolorowymi pojemnikami z tworzywa stanowi doskonałe miejsce do odłożenia rzeczy dziecka i opiekunów. Dodatkowe pojemniki oraz kosz mogą być zastosowane w standardowej wersji łóżka Sparrow. ul. Leśnianka 97, Żywiec

17 ŁÓŻKA SZPITALNE Zaprojektowane ze szczególną troską o bezpieczeństwo i spełnienie potrzeb dzieci ich opiekunów oraz personelu. Projekt został oparty na badaniach, obserwacjach oraz wywiadach z dziećmi, opiekunami i personelem medycznym przeprowadzonymi w szpitalach pediatrycznych. Aby sprostać rozpoznanym potrzebom, zostały wprowadzone takie rozwiązania jak m.in.: podręczny blat znajdujący się w zasięgu dziecka, łatwy w montażu i demontażu, pojemniki zdejmowane, zawieszone na dolnej pokrywie łóżka do przechowywania rzeczy dziecka i opiekunów. Projekt łóżka Teddy zrealizowany został we współpracy z Akademią Sztuk Pięknych w Krakowie. Teddy jest łóżkiem pediatrycznym zaprojektowanym specjalnie dla dzieci starszych. Łóżko posiada przyjazny design oraz wiele rozwiązań wynikających z bezpośrednich potrzeb użytkowników. Zbudowane jest na bazie wymagań ergonomicznych oraz danych antropometrycznych właściwych grupie docelowych odbiorców. Konstrukcja oraz wyposażenie łóżka spełnia wszystkie wymagania szpitalne. Konstrukcja łóżka zapewnia bezpieczne użytkowanie. Wykonana jest z materiałów odpornych na ścieranie, wilgoć, promienie UV oraz środki dezynfekcyjne, uniemożliwia powstawanie rdzy, odpadanie farby, ogranicza gromadzenie się brudu, jest łatwo zmywalna. Łóżko posiadające konstrukcję opartą na dwóch kolumnach, funkcję CPR oparcia pleców. Leże łóżka segmentowe, wypełnione płytą HPL (zapewniającą wysoką sztywność i stabilność leża, odporną na wilgoć, środki dezynfekcyjne, uszkodzenia mechaniczne, promieniowanie UV, łatwą w dezynfekcji). Regulacja, łóżko posiada elektryczną regulację obsługiwaną z pilota następujących funkcji: regulacja oparcia pleców, regulacja segmentu uda, regulacja wysokości leża oraz przechyłów wzdłużnych Regulowany kąt uniesienia segmentu pleców w zakresie regulacja elektryczna z pilota. Układ jezdny blokowany centralnie, z blokadą kierunkową jednego koła. Cztery kółka odbojowe chroniące przed uszkodzeniami. Tworzywowe szczyty od strony głowy i nóg są łatwe do zdjęcia w sytuacjach tego wymagających. Materac w pokrowcu zmywalnym, paroprzepuszczalnym, odpornym na działanie środków dezynfekcyjnych. Barierki boczne dzielone zamocowane na stałe z możliwością składania poniżej poziomu leża. Tuleje do mocowania wieszaków kroplówek oraz wieszaki na kroplówki. DANE TECHNICZNE Całkowita długość łóżka Całkowita szerokość łóżka Wymiary leża Wysokość leża Kąt nachylenia segment oparcia pleców Kąt nachylenia segmentu uda Kąt nachylenia segmentu nóg Przechył Trendelenburga Przechył anty-trendelenburga Średnica kół Dopuszczalne obciążenie Wysokość poręczy bocznych Przestrzeń między szczeblami 1966 mm 860 mm 1660 x 700 mm 400 do 780 mm od 0 do 72 od 0 do mm 180 kg 330 mm 70 mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Design proponowane wersje kolorystyczne łóżka Teddy Łóżko posiada dodatkową funkcję CPR segmentu oparcia pleców wykorzystywaną w przypadku reanimacji pacjenta. Dzięki swoim funkcjom łóżko może być stosowane na oddziałach Intensywnej Opieki Medycznej oraz wzmożonego nadzoru. Dzielone poręcze boczne zabezpieczają pacjenta na całej długości leża oraz zapewniają łatwy dostęp do pacjenta, jednocześnie zabezpieczonego częściowo przed przypadkowym zsunięciem Teddy Niebieski Opcjonalne wykonanie i dodatkowe wyposażenie: - lakier z ochroną bakteriobójczą SilverCoat - wieszak kroplówki - uchwyt rąk - haczyki na woreczki urologiczne - pojemniki na podstawowe rzeczy pacjenta Teddy Lemon Teddy Samochodzik Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

18 ŁÓŻKA SZPITALNE Dlaczego warto wybrać Teddy Wymiary dostosowane do dzieci z grupy wiekowej co najmniej od 6 do 12 lat Zdejmowane szczyty łóżka lat 10 lat 780 Zdejmowane pojemniki do przechowywania rzeczy pacjenta Poręcze boczne - łatwe w użyciu za pomocą jedej ręki poręcze na całej długości leża poręcze na 3/4 długości leża Wzrost dzieci w wieku od 6-12 lat 6 lat 10 lat 12 lat [1145 mm] [1376] [1485] Składany stolik 200 Wydłużenie leża Dane techniczne: ul. Leśnianka 97, Żywiec

19 SZAFKI PRZYŁÓŻKOWE Konstrukcja szafki wykonana jest z profili aluminiowych a boki korpusu z blachy ocynkowanej lakierowanej proszkowo. Konstrukcja szafki przystosowana jest do dezynfekcji środkami dopuszczonymi do użycia w szpitalach. Blat główny oraz czoła szuflad wykonane zostały z wodoodpornego, dwustronnie laminowanego tworzywa. Blat główny opcjonalnie może być wyposażony w reling ochronny wykonany ze stali nierdzewnej, zabezpieczający przedmioty przed upadkiem. Szafka składa się z dwóch szuflad na prowadnicach rolkowych, umożliwiających ciche i łatwe wysuwanie oraz domykanie. Szuflady wyposażone są w estetyczne uchwyty ułatwiające otwieranie. Pomiędzy szufladami zlokalizowana jest dodatkowa półka na podręczne rzeczy pacjenta. Szuflada dolna wyposażona jest w wyjmowany, tworzywowy wkład, dzielący wnętrze szuflady na dwie części. Jedna z przegród pełni funkcję uchwytu na 2 butelki o pojemności 1,5 l. Korpus wyposażony został w zespół jezdny z 4 kołami z blokadą z podwójnym, elastycznym, niebrudzącym podłóg bieżnikiem. IBIS PLUS Blat boczny z możliwością zamocowania po lewej lub prawej stronie szafki. Blat boczny składany jest do boku, posiada bezstopniową regulację wysokości wspomaganą sprężyną gazową oraz możliwość regulacji kąta jego pochylenia. Blat boczny wykonany jest z wytrzymałego oraz estetycznego tworzywa HPL. DANE TECHNICZNE Szerokość całkowita 440 mm Głębokość 445 mm Wysokość 870 mm Szerokość z podporą blatu 570 mm (IBIS PLUS) Szerokość x głębokość blatu bocznego 570 mm x 340 mm (IBIS PLUS) Regulacja wysokości blatu bocznego 750 mm x 1100 mm (IBIS PLUS) Średnica kół 50 mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Szafka którą dopasujesz do każdego wnętrza sali szpitalnej Szafka występuje w wersji dwustronnej OPCJE WYKONANIA: - Szuflady posiadające wysuw dwustronny - Podwójne koła o średnicy 75mm 1. Możliwość wykonywania ozdób na frontach szuflad, mogą one zostać przyozdobione dowolnymi wzorami. 2. Możliwość zamówienia zestawu szafeczki z łóżeczkiem Sparrow oraz innymi elementami wyposażenia sal na oddziałach dziecięcych ze spójną kolorystyką oraz indywidualnymi wzorami. 1 2 K O L O R Y S T Y K A powłoka lakiernicza korpusu szafek SZARY powłoka lakiernicza oraz płyta HPL szuflad i frontów GRUPA I STANDARD GRUPA II PASTELLO INTENSO SZARY WANILIA POMARAŃCZ ŻÓŁTY CAPPUCINO MALINA BRZOSKWINIA WRZOS INTENSYWNA ZIELEŃ JASNO NIEBIESKI TURKUS INTENSYWNY NIEBIESKI WYPOSAŻENIE STANDARDOWE: - 4 podwójne koła tworzywowe z blokadą - dolna półka na obuwie WYPOSAŻENIE DODATKOWE: - relingi ochronne ze stali nierdzewnej JASNO ZIELONY GRUPA I bez dopłat GRUPA II za dopłatą Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

20 SZAFKI PRZYŁÓŻKOWE DANE TECHNICZNE Szerokość całkowita 515 mm Głębokość całkowita 405 mm Wymiary blatu bocznego (szer x głęb) 590 x 340 mm (EMU PLUS) Wysokość 840 mm Regulacja wysokości blatu bocznego 740 x 1040 mm (EMU PLUS) Obciążenie blatu stałego 10 kg Średnica kół jezdnych 50 mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Konstrukcja szafki wykonana jest z blachy stalowej ocynkowanej pokrytej lakierem proszkowym epoksydowym odpornym na mycie, dezynfekcję szpitalną, uszkodzenia mechaniczne oraz promieniowanie UV. Szafka posiada wnękę z tworzywowym, dwupoziomowym wkładem. Jest to miejsce na butelki oraz inne podręczne rzeczy pacjenta. Drzwiczki szafki wyposażone są w zawiasy z funkcją samodomykania. Fronty szuflad oraz drzwiczki wykonane są z blachy i lakierowane w kolorystyce wybieranej przez użytkownika z wzornika kolorystyki Formed. Szuflada szafki wyposażona jest w tworzywowy dzielony wkład z możliwością jego wyjęcia do mycia i dezynfekcji. Szuflada szafki otwierana jest dwustronnie, umożliwiając ustawienie jej z prawej lub lewej strony łóżka i zabezpieczona jest przed przypadkowym całkowitym wysunięciem. Blaty szafki wykonane są z płyty HPL odpornej na mycie i dezynfekcję. Układ jezdny szafki to 4 podwójne koła z bieżnikiem niebrudzącym podłoże z których 4 są blokowane EMU PLUS Dodatkowy blat boczny z bezstopniową regulacją wysokości realizowaną przy pomocy sprężyny gazowej oraz funkcją przechyłu bocznego do 30 lub do 60. Blat boczny jest składany do wnęki z boku szafki dzięki czemu nie wystaje poza gabaryty szafki. Szafka dwustronna Podwójne drzwiczki i wysuwana dwustronnie szuflada K O L O R Y S T Y K A powłoka lakiernicza oraz płyta HPL szuflad i frontów GRUPA II INTENSO PASTELLO GRUPA I STANDARD powłoka lakiernicza korpusu szafek SZARY OPCJE WYKONANIA: 1. Dolna wysuwana dwustronnie szuflada zamiast szafki zamykanej drzwiczkami 2. Dolna półka na basen, obuwie lub inne podręczne rzeczy pacjenta, 3. Wewnętrzna półka na butelki z wodą 4. Szafka w wersji z 2 szufladami z dwustronnym wysuwem, fronty wykonane z płyty HPL 5. Możliwość wyboru kolorystyki spójnej z pozostałymi elementami wyposażenia sal pobytowych prezentowanych w ofercie Formed. - blaty wykonane z płyty tworzywowej ABS - fronty szuflad wykonane z płyty HPL 1 2,3 4 5 POMARAŃCZ WANILIA SZARY MALINA CAPPUCINO ŻÓŁTY INTENSYWNA ZIELEŃ WRZOS BRZOSKWINIA INTENSYWNY NIEBIESKI TURKUS JASNO NIEBIESKI GRUPA II za dopłatą JASNO ZIELONY GRUPA I bez dopłat WYPOSAŻENIE STANDARDOWE: - 4 tworzywowe podwójne koła z blokadą, niebrudzące podłoża - szuflada górna wysuwana dwustronnie wyposażona jest w tworzywowy, dzielony wkład z możliwością jego wyjęcia do mycia i dezynfekcji Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne. ul. Leśnianka 97, Żywiec

21 SZAFKI PRZYŁÓŻKOWE Konstrukcja Szafka KIWI wykonana jest z blachy stalowej, ocynkowanej i rurek metalowych pokrytych lakierem proszkowym odpornym na uszkodzenia mechaniczne, mycie i dezynfekcję. Blaty szafki wykonane są z płyty meblowej, opcjonalnie z płyty HPL. Szuflada wysuwana jest na prowadnicach rolkowych i posiada wkład tworzywowy z podziałkami. Szafka jest mobilna i posiada cztery koła tworzywowe z blokadą, niebrudzące podłoża. KIWI PLUS Blat boczny posiada regulację wysokości a także przechył boczny przez co można go dostosować do potrzeb pacjenta, np w celu spożywania posiłków, czytania. Można go zamontować zarówno po lewej jak i prawej stronie szafki. Przełożenie blatu wykonuje się w prosty sposób, bez użycia narzędzi. Bardzo korzystna cena zakupu Uniwersalny blat boczny z prostym montażem po lewej lub prawej stronie szafki DANE TECHNICZNE Szerokość całkowita 424 mm Szerokość całkowita z podporą pod blat 630 mm (KIWI PLUS) Głębokość całkowita 440 mm Wymiary blatu bocznego (szer x głęb) 530 x 340 mm (KIWI PLUS) Wysokość 825 mm Regulacja wysokości blatu bocznego 740 x 1130 mm (KIWI PLUS) Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. OPCJE WYKONANIA: 1. Dolna półka przeznaczona na basen, obuwie lub inne podręczne rzeczy pacjenta 2. Szuflada dolna zamiast drzwiczek 3. Szuflada dolna zamiast drzwiczek z czołami szuflad z płyty HPL oraz koszem na rzeczy pacjenta WYPOSAŻENIE STANDARDOWE: - 4 podwójne koła tworzywowe z blokadą - (KIWI PLUS) piąte koło, które zwiększa mobilność i stabilność szafki przy rozłożonym blacie bocznym WYPOSAŻENIE DODATKOWE: - kosz na butelki montowany z boku szafki - haczyki do zawieszania ręczników - blaty wykonane z tworzywowej płyty ABS K O L O R Y S T Y K A powłoka lakiernicza korpusu szafek SZARY powłoka lakiernicza oraz płyta HPL szuflad i frontów GRUPA I STANDARD SZARY ŻÓŁTY BRZOSKWINIA GRUPA II PASTELLO INTENSO WANILIA CAPPUCINO WRZOS POMARAŃCZ MALINA INTENSYWNA ZIELEŃ JASNO NIEBIESKI TURKUS INTENSYWNY NIEBIESKI JASNO ZIELONY GRUPA I bez dopłat GRUPA II za dopłatą Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne.

22 SZAFKI PRZYŁÓŻKOWE Szerokość całkowita Głębokość całkowita Wymiary blatu bocznego (szer x głęb) Wysokość Regulacja wysokości blatu bocznego Średnica kół jezdnych DANE TECHNICZNE 530 mm 435 mm 590 x 340 mm (RAVEN PLUS) 870 mm 740 x 1040 mm (RAVEN PLUS) 50 mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Konstrukcja szafki wykonana jest z płyty meblowej drewnopodobnej, wykończonej okleiną PCV. Szafka posiada z boku wnękę z dwoma półkami. Dolna półka jest zabezpieczona prętem przed wypadaniem przedmiotów. Szafka posiada drzwiczki z obu stron oraz szufladę dwustronnie wysuwaną, co umożliwia ustawienie jej z prawej lub lewej strony łóżka. Drzwiczki szafki wyposażone są w zawiasy z funkcją samodomykania. Do otwierania drzwiczek oraz szuflady służą chromowane, zaokrąglone uchwyty. Układ jezdny szafki to 4 podwójne koła z blokadą, z bieżnikiem niebrudzącym podłoże. RAVEN PLUS Blat boczny posiada bezstopniową regulację wysokości realizowaną przy pomocy sprężyny gazowej oraz funkcję przechyłu bocznego do 30 lub do 60. Blat ten może być złożony do wnęki z boku szafki dzięki czemu nie wystaje poza gabaryty zewnętrzne szafki. Szafka przyłóżkowa przeznaczona głównie do opieki długoterminowej OPCJE WYKONANIA: - szafka bez bocznej wnęki - szuflada górna jednostronna oraz pojedyncze drzwiczki 1 K O L O R Y S T Y K A płyta meblowa GRUPA II GRUPA I 1. Przed ostateczną akceptacją kolorystyki produktów Formed, nasz zespół projektowy może wykonać aranżacje z wizualizacjami wybranych pomieszczeń. NAVARRA BUK BRZOZA WIĄZ BARON DĄB DZIKI DĄB JASNY ORZECH WYPOSAŻENIE STANDARDOWE: 1. Kosz na butelki montowany z boku oraz pozioma wyjmowana półka dzieląca wnętrze na dwie części 2. Szuflada górna dwustronna - 4 tworzywowe podwójne koła z blokadą, niebrudzące podłoża 1 2 GRUPA II za dopłatą GRUPA I bez dopłat Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze wzgledu na uwarunkowania techniczne. ul. Leśnianka 97, Żywiec

23 Mosty Panele

24 Dlaczego warto wybrać most OKI CIELO Uniwersalność OKI CIELO został zaprojektowany aby spełniać wszystkie wymagania medyczne. Jednocześnie uniwersalność rozwiązań oraz bogate wyposażenie pozwalają na dostosowanie systemu do indywidualnych potrzeb użytkowników. Prosta w instalacji i jeszcze prostsza W obsłudze Projektując wyroby staramy się przestrzegać dwóch prostych zasad: uproszczona, nieskomplikowana budowa, która zapewni niezawodność działania oraz prosta i intuicyjna obsługa urządzenia. OkI CIELO jest dostarczany do miejsca użytkowania wstępnie zmontowany, aby skrócić czas montażu w szpitalu. MOSTY ZASILAJĄCE WERSJA Z BELKĄ POZIOMĄ z systemem szynowym i przesuwnymi wózkami i/lub konsolami. Zielone światło Dzieki zastosowaniu innowacyjnych taśm ledowych, które mogą być wykorzystane jako światło ogólne, bezpośrednie lub nocne znacznie obniżamy zużycie energii. Prostsza konserwacja, większa wydajność. Oszczedność energii do 40%. Średnia żywotność godzin. Lakiery proszkowe i antybakteryjne Epoksydowa powłoka lakiernicza gwarantuje właściwe zabezpieczenie lakierowanych elementów. Dodatkowo zastosowanie farby antybakteryjnej zapewni prawie 100% ochronę przed czynnikami zakaźnymi. Piękna i wytrzymała Ciekawy design opracowany przez włoskich stylistów to mocna strona OKI CIELO. Solidna jakość wynika z zastosowania odpowiednich profili aluminiowych oraz najlepszej technologii wykonania. WERSJA KOLUMNA PIONOWA MOCOWANA DO ŚCIANY Odpowiednia dla oddziałów wzmożonego nadzoru (OIOM, OIT, POP oddział ratunkowy, izolatka). Uniwersalna jednostka maksymalizująca przestrzeń roboczą wokół łóżka. WERSJA KOLUMNA PIONOWA MOCOWANA DO SUFITU Idealna do sal operacyjnych i oddziałów wzmożonego nadzoru (OIOM, OIT, oddział ratunkowy, izolatka). Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze względu na uwarunkowania techniczne. PRODUCENT:

25 OKI CIELO MOSTY ZASILAJĄCE STANDARDOWA KONSTRUKCJA panelu OPIS OKI Cielo jest podwieszonym do sufitu panelem zasilającym wyposażonym w oświetlenie, gazy medyczne, włączniki i gniazda elektryczne. System został specjalnie zaprojektowany do oddziałów OIOM, OIT, POP, które wymagają wielu gniazd i włączników do urzadzeń medycznych takich jak monitory, ssaki, respiratory i inne urządzenia potrzebne do podtrzymania życia pacjenta. Po obu stronach jednostki mogą zostać zainstalowane elementy wyposażenia dodatkowego. OŚWIETLENIE A - Oświetlenie ogólne B - Oświetlenie miejscowe ELEMENTY SKŁADOWE C - Komponenty elektryczne D - Instalacja gazowa E - Gniazda gazowe Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

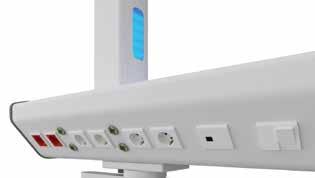

26 PRZYKŁADOWE KONFIGURACJE SYSTEM SZYNOWY NOCNE OŚWIETLENIE LED MOSTY ZASILAJĄCE System szynowy został zaprojektowany aby zagwarantować łatwe i lekkie przesuwanie elementów przejezdnych wyposażenia. Opcjonalne oświetlenie nocne, widoczne gdy oświetlenie ogólne jest wyłączone. Jest ono wkomponowane w pionowe wsporniki mocowane do sufitu. Może być załączane z panelu dotykowego, pilota ręcznego, lub ze sterownika ściennego. ZAWIESIE SUFITOWE WIDOK Z PRZODU OPCJE WIELOSTANOWISKOWY DWUSTANOWISKOWY 5000 mm JEDNOSTANOWISKOWY 2500 mm 1700 mm Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

27 OKI CIELO pionowa jednostka montowana do ściany MOSTY ZASILAJĄCE Szczególnie polecamy pionowy uchwyt ze stali nierdzewnej o średnicy 38 mm do którego mogą być mocowane wybrane elementy wyposażenia dodatkowego. OPIS OKI CIELO jest także dostępny w wersji pionowej montowanej do ściany. Jego uniwersalna natura maksymalnie ułatwia pracę personelu. Na specjalne życzenie dostepny jest dodatkowy pionowy uchwyt ze stali nierdzewnej, do którego mogą być mocowane wybrane elementy wyposażenia dodatkowego. Na życzenie panel może zostać wyposażony w oświetlenie ogólne LED i oświetlenie nocne. Oświetlenie ogólne jest zintegrowane z górą panelu i zapewnia przyjemne jednolite światło. Oświetlenie nocne jest umieszczone pod panelem i świeci delikatną wiązką światła, która nie przeszkadza pacjentowi podczas odpoczynku. WARIANTY / UKŁAD A/C B C/A D OŚWIETLENIE NOCNE LED OŚWIETLENIE OGÓLNE LED KOMPONENTY A - Komponenty elektryczne B - Instalacja gazowa C - Gniazda gazowe D - Uchwyt pionowy Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze względu na uwarunkowania techniczne. PRODUCENT:

28 PRZYKŁADOWE KONFIGURACJE PIONOWY PANEL NAŚCIENNY WIDOK Z PRZODU POJEDYNCZY PODWÓJNY MOSTY ZASILAJĄCE Regulowany uchwyt Pionowa rura wykonana ze stali nierdzewnej, wspornik wykonany z aluminium OK-ACRID wys 800 mm, szer 200 mm - ø 25 mm - obciążenie 30 kg OK-ACRID wys 1000 mm, szer 200 mm - ø 25 mm - obciązenie 30 kg OK-ACRID wys mm, szer 200 mm - ø 25 mm- obciążenie 30 kg Regulowany uchwyt Pionowa rura wykonana ze stali nierdzewnej, wspornik wykonany z aluminium OK-ACRIDD wysokość 800 mm, szer 400 mm - ø 25 mm - obciążenie 20 kg OK-ACRIDD wysokość 1000 mm, szer 400 mm - ø 25 mm - obciążenie 20 kg OK-ACRIDD wysokość 1200 mm, szer 400 mm - ø 25 mm - obciążenie 20 kg WYPOSAŻENIE WERSJI NAŚCIENNEJ Półka Konstrukcja półki z lakierowanej stali RAL 9010 MAT, powierzchnia z płyty warstwowej CDF OK-ACSHF dł. 430 mm - szer. 360 mm - obciążenie 25 kg Regulowany uchwyt z wieszakiem kroplówki Pionowa rura wykonana ze stali nierdzewnej, wspornik wykonany z aluminium OK-ACRID2508IV - wys 800 mm, szer 200 mm - ø 25 mm - obciążenie 30 kg OK-ACRID2510IV - wys 1000 mm, szer 200 mm - ø 25 mm - obciążenie 30 kg OK-ACRID2512IV - wys mm, szer 200 mm - ø 25 mm- obciążenie 30 kg Regulowany uchwyt z wieszakiem kroplówki Pionowa rura wykonana ze stali nierdzewnej, wspornik wykonany z aluminium OK-ACRIDD2508IV - wysokość 800 mm, szer 400 mm - ø 25 mm - obciążenie 20 kg OK-ACRIDD2510IV - wysokość 1000 mm, szer 400 mm - ø 25 mm - obciążenie 20 kg OK-ACRIDD2512IV - wysokość 1200 mm, szer 400 mm - ø 25 mm - obciążenie 20 kg Listwa DIN listwa na wyposażenie ze stali nierdzewnej z 1 uchwytem dla wyposażenia dodatkowego OK-ACMDR35038S - dł. 350 mm -pojedyncza 25 x 10 mm - obciążenie 10 kg Listwa DIN listwa na wyposażenie ze stali nierdzewnej z 1 uchwytem dla wyposażenia dodatkowego OK-ACMDR35038SD- dł. 350 mm - pojedyncza 25 x 10 mm - obciążenie 10 kg Uchwyt pomp infuzyjnych Pionowa rura wykonana ze stali nierdzewnej, wspornik wykonany z aluminium OK-ACIPST2538 wys 500 mm - ø 25 mm - obciążenie 35 kg Szuflada Konstrukcja z lakierowanej stali RAL 9010 MAT, powierzchnia z płyty warstwowej CDF OK-ACDRW dł. 430 mm - szer. 360 mm - wys. 145 mm - obciążenie 20 kg Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

29 OKI BASIC PANELE NADŁÓŻKOWE OPIS OPIS OKI BASIC to medyczna jednostka zasilająca, która szczególnie nadaje się do dziennej opieki szpitalnej i ambulatoryjnej. Charakteryzuje ją prosta budowa i możliwość dostosowania do standardowych oddziałów szpitalnych. Profil może być wyposażony w pełną gamę gniazdek elektrycznych i przełączników, według szczegółowej specyfikacji każdego klienta. OKI BASIC nie jest przeznaczony do montażu gniazd gazowych. Cechuje się prostym designem, który można łatwo dostosować do wszystkich standardowych oddziałów. Na życzenie dla wszystkich modeli BASIC GAS dostepne są reflektory LED do oświetlenia bezpośredniego. OKI BASIC GAS ES Skrzynka gazowa może pomieścić do 4 gniazd gazów medycznych. OKI BASIC GAS ES jest rekomendowany zarówno do leczenia ambulatoryjnego jak i leczenia szpitalnego. Panel może posiadać gniazda elektryczne i gazowe, które zgodnie z przepisami są od siebie odseparowane. Skrzynka na panele gazowe może pomieścić do 4 gniazd gazów medycznych. OŚWIETLENIE A - Oświetlenie ogólne B - Oświetlenie miejscowe KOMPONENTY C - Instalacja gazowa D - Gniazda gazowe OŚWIETLENIE A - Oświetlenie ogólne B - Oświetlenie miejscowe Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. A B C D A B Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

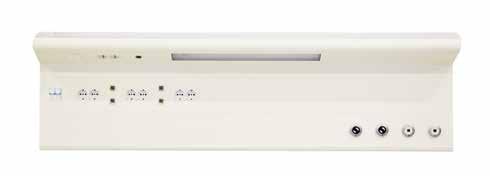

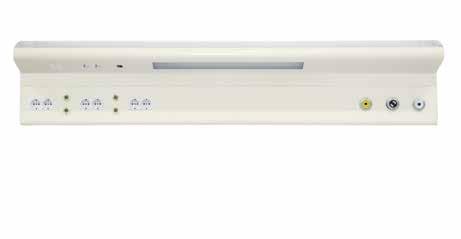

30 OKI BASIC GAS MD/LG Na życzenie klienta do wszystkich modeli BASIC GAS MD/LG i PLUS można dołożyć zintegrowaną szynę DIN. WERSJA MD WERSJA LG PANELE NADŁÓŻKOWE A OŚWIETLENIE OKI BASIC GAS MD i LG są rekomendowane do leczenia szpitalnego. Panele mogą posiadać gniazda elektryczne i gazowe, które zgodnie z przepisami są od siebie odseparowane. Profile mogą być wyposażone w pełną gamę gniazdek elektrycznych i przełączników, według szczegółowej specyfikacji każdego klienta. OPIS B C A- Oświetlenie ogólne B - Oświetlenie bezpośrednie KOMPONENTY C - Komponenty elektryczne D - Instalacja gazowa E - Gniazda gazowe D E Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. OKI PLUS ES Istnieje możliwość zamontowania tylko jednego światła lub wykonania panelu bez oświetlenia. Na życzenie klienta do wszystkich modeli PLUS można dołożyć zintegrowaną szynę DIN. OKI PLUS ES jest zaprojektowany i rekomendowany jako proste i cenowo korzystne rozwiązanie dla standardowej opieki szpitalnej. Panel może być dostarczony z oświetleniem ogólnym i bezpośrednim. Gniazda gazowe odseparowane od części elektrycznej. OPIS A B C/D OŚWIETLENIE A- Oświetlenie ogólne E - Oświetlenie bezpośrednie KOMPONENTY B - Instalacja gazowa C - Gniazda gazowe D - Komponenty elektryczne E Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

31 OKI PLUS wersja wbudowana w ścianę WERSJA LG WERSJA MD OPIS PANELE NADŁÓŻKOWE OKI Plus ES może być wykonany jako wersja wbudowana w ścianę. Szczególnie nadaje sie on na oddziały specjalistyczne o podwyższonych wymogach, gdzie również pożądana jest elegancka i prosta konstrukcja. Na życzenie klienta do wszystkich modeli PLUS można dołożyć zintegrowaną szynę DIN. Panel ten może być wykonany w wersji poziomej lub pionowej. Modele Plus MD/LG są w szczególności przeznaczone na oddziały OIOM, OIT, POP. Komponenty gazowe i elektryczne są montowane oddzielnie w dwóch lub nawet trzech profilach. Te modele paneli dają możliwość ich konfigurowania i wyposażenia nawet najbardziej wymagającym użytkownikom. WARIANTY / UKŁAD OKI PLUS ES A B C KOMPONENTY A - Komponenty elektryczne B - Instalacja gazowa C - Gniazda gazowe OKI PLUS MD/LG Panel na życzenie klienta może być wyposażony w oświetlenie ogólne i miejscowe oraz szyny DIN, na których może zostać zainstalowana szeroka gama wyposażenia dodatkowego. A B C KOMPONENTY A - Komponenty elektryczne B - Instalacja gazowa C - Gniazda gazowe Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

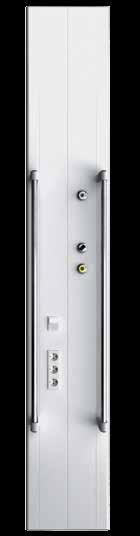

32 OKI VERTICAL naścienny OKI VERTICAL sufitowo-podłogowy PANELE NADŁÓŻKOWE Jednostka pionowa jest idealna zarówno dla standardowej jak i intensywnej opieki medycznej. Panel może być przygotowany w wersji jedno lub dwustanowiskowej. To praktyczna dla personelu medycznego, który z łatwością może korzystać z gniazd elektrycznych i gazów medycznych. Może on być w pełni skonfigurowany z licznymi gniazdami elektrycznymi, gniazdami danych, gniazdami gazowymi zgodnie z najbardziej szczegółowymi wymaganiami. Panel można wyposażyć w jeden lub dwa pionowe wsporniki, na których można zamontować szeroki asortyment wyposażenia dodatkowego. A B/C C A B/C C KOMPONENTY A - Instalacja gazowa B - Gniazda gazowe C - Komponenty elektryczne Model Vertical oprócz standardowej, naściennej konfiguracji ma możliwość bezpośredniego montażu do sufitu. Kolumna Vertical nie jest jednocześnie rozwiązaniem wiszącym, jej ciężar spoczywa na podłodze. Rozwiązanie jest bardzo wszechstronne i praktyczne, może zostać dopasowane do potrzeb użytkownika. Jest zaprojektowane na oddziały specjalistyczne w wersji jedno lub dwustronnej, obsługującej maksymalnie cztery łóżka. WARIANTY OPIS Płyta sufitowa maskująca połączenie kolumny z sufitem posiada dopasowany kształt do profilu kolumny, przez co połączenie jest bardzo estetyczne. Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

33 OKI INFINIT-I OPIS OPIS PANELE NADŁÓŻKOWE OKI Infinit-I to panel o nowoczesnej linii, który wyróżnia się wyrafinowanym designem i dużą możliwością personalizacji. Panel posiada odseparowane gniazda gazowe z przodu panelu i część elektryczną umieszczoną w dolnej jego części. Przedni panel wykonany jest z poliwęglanu lub metakrylanu, które mogą być oferowane w wielu jednolitych kolorach lub specjalnych wzorach. OKI INFINIT-I OKI Infinity-I występuje w wersji poziomej jak i pionowej. W przypadku wersji pionowej część elektryczna może się znajdować na dwóch bokach panelu zapewniając doskonały dostęp do gniazd elektrycznych dla dwóch łóżek. A B C D/E OŚWIETLENIE A - Oświetlenie ogólne E - Oświetlenie miejscowe KOMPONENTY B - Instalacja gazowa C - Gniazda gazowe D - Komponenty elektryczne Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. PRODUCENT:

34 OKI FLAT PANELE NADŁÓŻKOWE A B C PARAMETRY KOMPONENTY A - Komponenty B - Instalacja C - Gniazda Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. OKI FLAT wykonany jest z płyty laminowanej HPL o strukturze drewna, łatwej do czyszczenia i dezynfekcji. Panel może być wyposażony w oświetlenie nocne LED, a także RGB LED. Urządzenie może być wyposażone w gniazda gazów medycznych jak również gniazda elektryczne, przełączniki i gniazda teletechniczne. OKI FLAT może być również wyposażony w nowoczesny system zarządzania z tabletu z ekranem dotykowym, który pozwala pacjentowi podłączyć się do szpitalnej sieci internetowej. WARIANTY OPIS OKI FLAT może być wyposażony w oświetlenie RGB, które może być zlokalizowane dookoła panelu lub na jego wybranej części. PRODUCENT:

35 OKI FANTASY OPIS PANELE NADŁÓŻKOWE - panel naścienny Panel FANTASY jest przykładem jak najnowsze technologie mogą być wykorzystane aby spełnić potrzeby użytkowników, w tym przypadku pacjentów i personelu na oddziałach pediatrycznych. Panel został zaprojektowany aby umilić dzieciom pobyt w warunkach szpitalnych. Panel jest wykonany z nowoczesnej płyty akrylowej, na którą nałożona jest kolorowa grafika przedstawiająca postacie z bajek. PARAMETRY Oddziały dziecięce to miejsce w szpitalu, w których wyroby i ich kolorystyka powinna uwzględniać specyficzny charakter pomieszczeń przeznaczonych dla dzieci. Zamiast pojedynczych wyrobów Formed proponuje zestawy, których kolorystyka I elementy wzornicze stanowią spójną, estetyczną całość. Każdy uśmiech dziecka w szpitalu wart jest naszego wysiłku. Dział meblowy Formed może pomóc Państwu w doborze odpowiednich wzorów. A WARIANTY B C D/E KOMPONENTY A - Oświetlenie ogólne E - Oświetlenie miejscowe ELEMENTY SKŁADOWE Dostepne wzory do wyboru Na specjalne życzenie możemy wyposażyć panel w ekskluzywny system podświetlenia LED, który oferuje selektywną iluminacje kilku postaci na panelu, które są widoczne kiedy wszystkie światła są wyłączone. To wyjątkowe nocne swiatło jest dostępne dla wszystkich wzorów. FANTASY KOSMOS FANTASY FARMA FANTASY OCEAN FANTASY SAWANNA B - Instalacja gazowa C - Gniazda gazowe D - Komponenty elektryczne Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu, a także w celu spełnienia indywidualnych wymagań użytkowników. Zdjęcia i rysunki wyrobów stanowią jedynie materiał poglądowy. Prezentowana kolorystyka ma tylko charakter poglądowy, kolory wyświetlane i drukowane mogą odbiegać od rzeczywistej kolorystyki ze względu na uwarunkowania techniczne. PRODUCENT:
