1 Projekt: Herzog & de Meuron fcb

2 [ kontakt ] Forum Seating Dział Handlowy ul. Radzikowskiego Kraków T: F: E: info@forumseating.com

3 fcb Linia produktów FCB została stworzona z myślą o najbardziej prestiżowych i zaawansowanych technologicznie obiektach architektury sportowej. Cechuje ją nowoczesny i niepowtarzalny design, stworzony przez renomowane studio Herzog & de Meuron dla firmy Eheim. Najwyższej klasy materiały pozwalają na spełnienie najbardziej rygorystycznych norm jakościowych i wytrzymałościowych. Krzesła przeznaczone do obiektów zamkniętych i otwartych (odporne na warunki atmosferyczne) stadionów, hal widowiskowo-sportowych oraz innych obiektów architektury sportowej. copyright forum seating

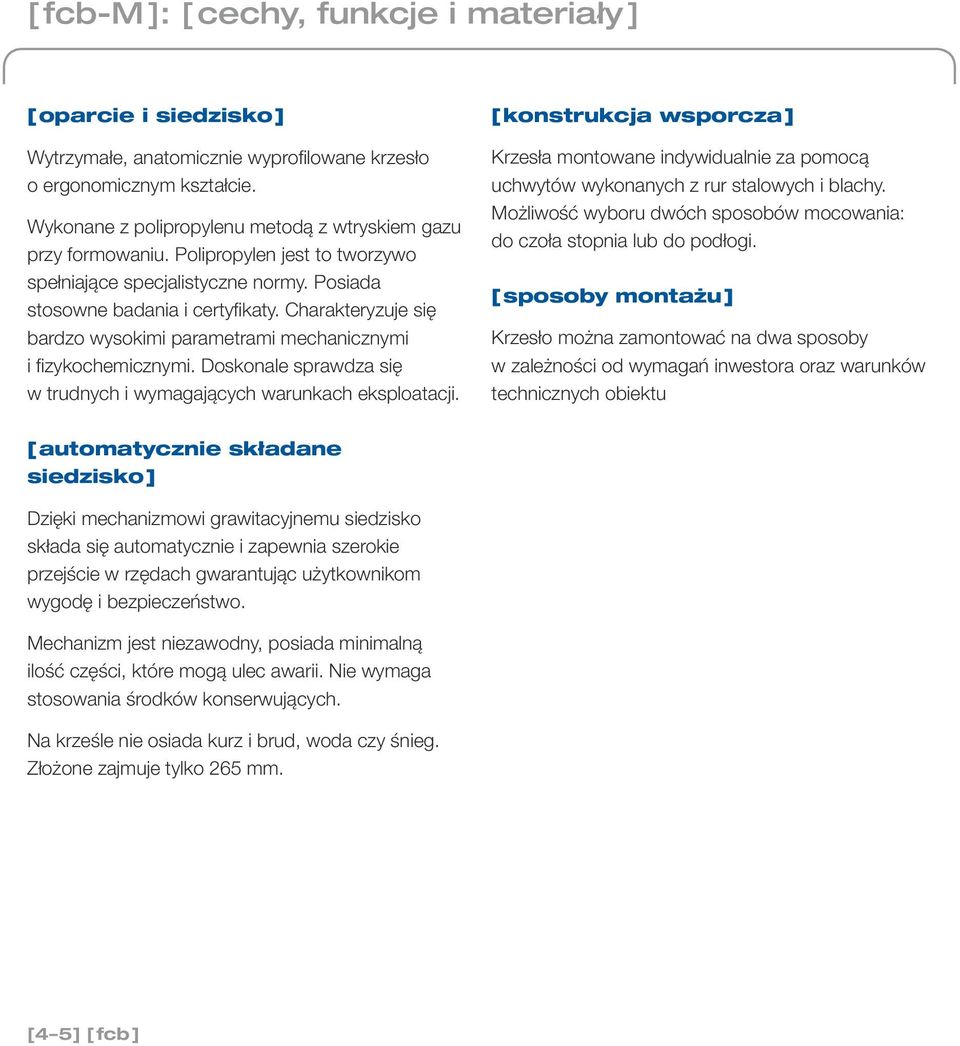

4 [ fcb-m ]: [ cechy, funkcje i materiały ] [ oparcie i siedzisko ] Wytrzymałe, anatomicznie wyprofilowane krzesło o ergonomicznym kształcie. Wykonane z polipropylenu metodą z wtryskiem gazu przy formowaniu. Polipropylen jest to tworzywo spełniające specjalistyczne normy. Posiada stosowne badania i certyfikaty. Charakteryzuje się bardzo wysokimi parametrami mechanicznymi i fizykochemicznymi. Doskonale sprawdza się w trudnych i wymagających warunkach eksploatacji. [ konstrukcja wsporcza ] Krzesła montowane indywidualnie za pomocą uchwytów wykonanych z rur stalowych i blachy. Możliwość wyboru dwóch sposobów mocowania: do czoła stopnia lub do podłogi. [ sposoby montażu ] Krzesło można zamontować na dwa sposoby w zależności od wymagań inwestora oraz warunków technicznych obiektu [ automatycznie składane siedzisko ] Dzięki mechanizmowi grawitacyjnemu siedzisko składa się automatycznie i zapewnia szerokie przejście w rzędach gwarantując użytkownikom wygodę i bezpieczeństwo. Mechanizm jest niezawodny, posiada minimalną ilość części, które mogą ulec awarii. Nie wymaga stosowania środków konserwujących. Na krześle nie osiada kurz i brud, woda czy śnieg. Złożone zajmuje tylko 265 mm. [4 5] [ fcb ]

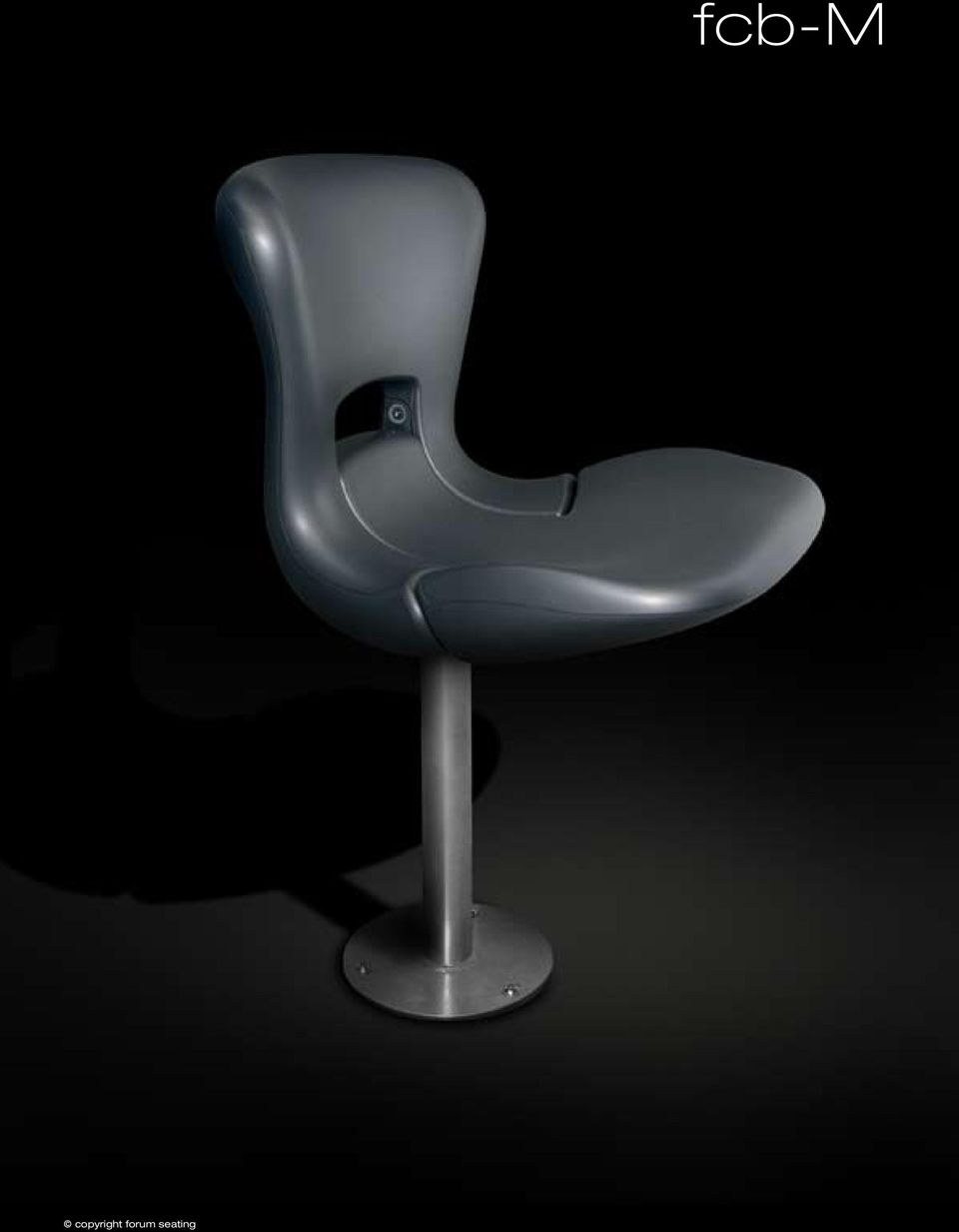

5 copyright forum seating fcb-m

6 fcb-l fcb-xlk [ fcb-l, LK; fcb-xl, XLK ]: [ cechy, funkcje i materiały ] [ oparcie i siedzisko ] Trwałe ergonomicznie wyprofilowane oparcie i siedzisko gwarantuje wysoki komfort użytkowania. Wersje FCB-XL, XLK dodatkowo posiadają wysokie oparcie i są przeznaczone do wyposażenia miejsc o podwyższonym standardzie. Stalowy stelaż krzesła jest zatopiony w piance poliuretanowej o wysokich walorach mechanicznych. Dzięki temu siedzisko i oparcie zachowują swój kształt nawet po wielu latach użytkowania. Krzesło tapicerowane skórą ekologiczną. Pokrowiec zamykany na zamki błyskawiczne i rzepy. Stosowane tapicerki to wytrzymałe, estetyczne materiały renomowanych producentów, trudnopalne, o wysokiej odporności na ścieranie z przeznaczeniem do intensywnego użytkowania. [ wersje fcb-lk, fcb-xlk ]: [ automatycznie składane siedzisko ] Dzięki mechanizmowi grawitacyjnemu siedzisko składa się automatycznie i zapewnia szerokie przejście w rzędach gwarantując użytkownikom wygodę i bezpieczeństwo. Po złożeniu krzesła zminimalizowany jest wpływ czynników atmosferycznych. Złożone krzesło zajmuje tylko 320 mm (FCB-LK) lub 340 mm (FCB-XLK). [ podłokietniki ] Tapicerowane, ergonomiczne profilowane podłokietniki podkreślają estetyczny wygląd i zapewniają komfortowe podparcie dla ramion. [ konstrukcja wsporcza ] Krzesła montowane indywidualnie za pomocą uchwytów wykonanych z rur stalowych i blachy. Możliwość wyboru dwóch sposobów mocowania: do czoła stopnia lub do podłogi. [ konstrukcja nośna ] Stalowa konstrukcja krzesła zatopiona w niepalnej piance poliuretanowej. [ sposoby montażu ] Krzesło można zamontować na dwa sposoby w zależności od wymagań inwestora oraz warunków technicznych obiektu. Mechanizm jest niezawodny, posiada minimalną ilość części, które mogą ulec awarii, nie wymaga stosowania środków konserwujących. [6 7] [ fcb ]

7 copyright forum seating fcb-lk

8 fcb-xl [8 9] [ fcb ]

9 [ dodatkowe wyposażenie ] [ fcb-m ]: [ numery krzeseł ] Tabliczki z numerami wykonane z aluminiowej blaszki są przytwierdzone za pomocą aluminiowych nitów, co gwarantuje odporność na warunki atmosferyczne oraz trwałość mocowania. Dzięki systemowi numeracji z łatwością można odnaleźć właściwe miejsce. copyright forum seating

10 [ fcb pulpity ]: [ dodatkowe wyposażenie ] [ pulpit dla prasy 700R ] Składany pulpit wykonany z polipropylenu metodą wtrysku (wewnątrz znajduje się 3 mm wkładka z laminatu). Montowany na stalowej nodze. Kolorystyka pulpitu jasno lub ciemnoszara. Na indywidualne zamówienie klienta dostępne miejsce na długopis. 700R i FCB-M [ pulpit dla prasy 700R plus ] Składany pulpit wykonany z polipropylenu metodą wtrysku (wewnątrz znajduje się 3 mm wkładka z laminatu). Montowany na stalowej nodze. Z przodu zamontowany panel maskujący wykonany z laminatu kompaktowego. Opcjonalnie gniazdko elektryczne i internetowe, zamontowane w nodze pulpitu. Kolorystyka pulpitu jasno lub ciemnoszara. Na indywidualne zamówienie klienta dostępne miejsce na długopis. 700R PLUS i FCB-L [ pulpit dla prasy 700R XL ] Duży składany pulpit wykonany z laminatu kompaktowego. Pulpit montowany na stalowej belce poprzecznej. Z przodu zamontowany panel maskujący wykonany z laminatu kompaktowego. Opcjonalnie gniazdko elektryczne i internetowe, zamontowane w nodze pulpitu. Kolorystyka pulpitu jasno lub ciemnoszara. Na indywidualne zamówienie klienta dostępne miejsce na długopis. 700R XL i FCB-M [10 11] [ fcb ]

11 Pulpit 700R Pulpit 700R po złożeniu Pulpit 700R i krzesło FCB L Miejsce na długopis Gniazdko elektryczne i internetowe w nodze pulpitu Mechanizm składania pulpitu copyright forum seating

12 [ informacje techniczne ] [ siedzisko i oparcie ] Wykonane z polipropylenu tworzywa z dodatkami zwiększającymi odporność na zapalanie i ograniczającymi wpływ promieniowania UV. Wtryskowa metoda produkcji gwarantuje jednolity kolor w całej masie i bardzo dobry efekt wizualny. [ tapicerki ] Dostępne tapicerki: skaj Palma [ laminat kompaktowy ] Laminat HPL compact zgodny z normą PN-EN 438. [ konstrukcja wsporcza ] Mocowanie indywidualne za pomocą uchwytów wykonanych z rur stalowych i blachy z możliwością wyboru sposobu mocowania: do czoła stopnia lub do podłogi. [ atesty i certyfikaty ] [ klasyfikacja ogniowa ] Klasyfikacja ogniowa w zakresie zapalności wg normy DIN 4102 B1 dla krzesła FCB-M. Klasyfikacja ogniowa w zakresie zapalności wg normy PN-EN :2006 i PN-EN :2006. Klasyfikacja ogniowa w zakresie zapalności wg normy PN EN ISO wydana przez certyfikowane laboratorium. [ atest higieniczności ] Atest Higieniczności wydany przez Państwowy Zakład Higieny. [ certyfikat zgodności ] Certyfikat zgodności z wymaganiami normy PN-EN 12727:2004 dla sposobu użytkowania intensywnego wydany przez certyfikowane laboratorium. Klasyfikacja ogniowa w zakresie wydzielania toksycznych produktów spalania wg normy PN-88/B wydana przez certyfikowane laboratorium. [ gwarancja ] [ krzesła FCB objęte są pełną, dwuletnią gwarancją ] Produkcja krzeseł odbywa się w fabrykach Grupy Nowy Styl, w krajach Unii Europejskiej, a doświadczona ekipa montażowa szybko i sprawnie instaluje krzesła w miejscu przeznaczenia. Forum Seating zapewnia profesjonalny serwis gwarancyjny i pogwarancyjny, a bezpłatne przeglądy odbywają się co pół roku w czasie trwania gwarancji. [12 13] [ fcb ]

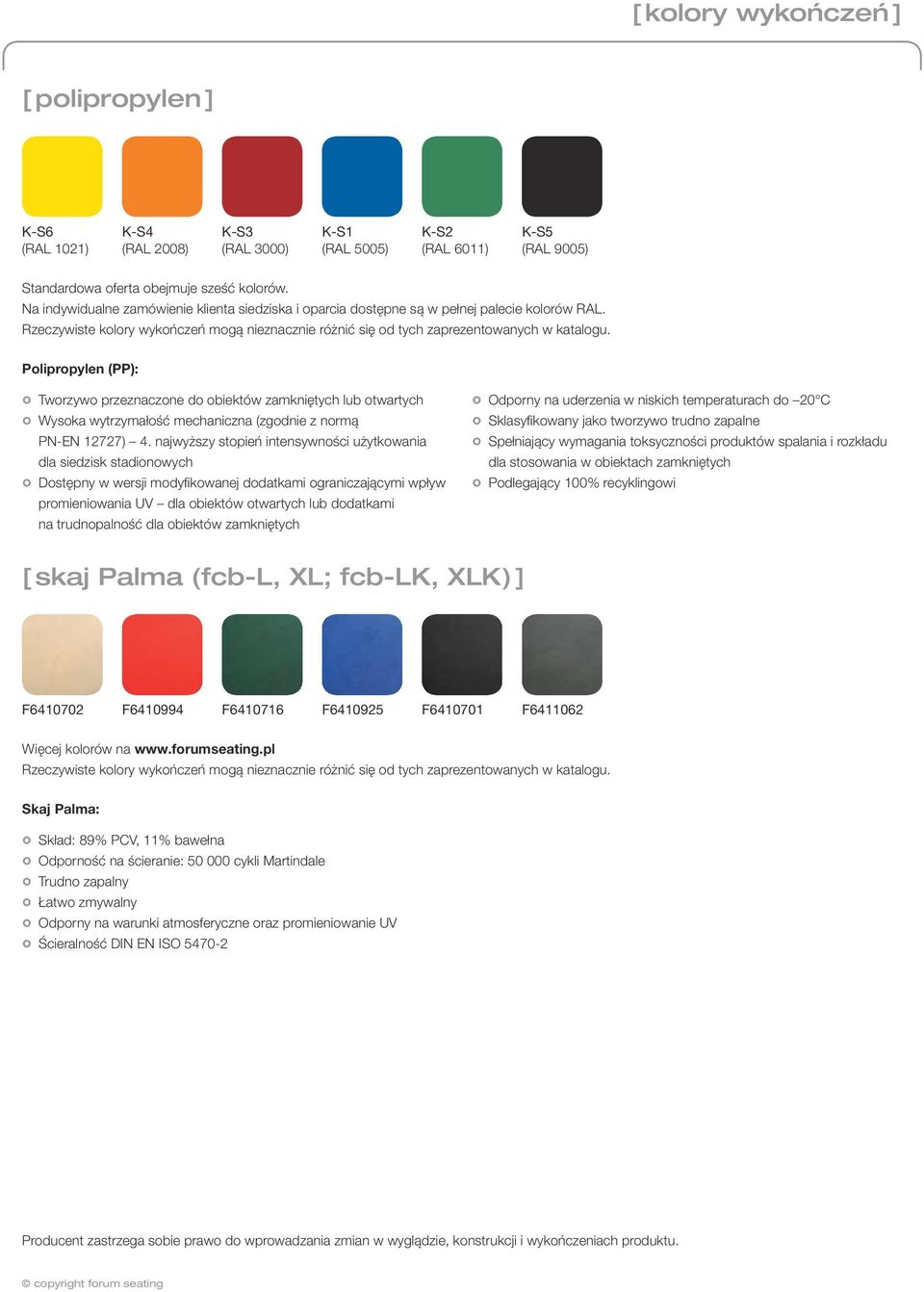

13 [ kolory wykończeń ] [ polipropylen ] K-S6 (RAL 1021) K-S4 (RAL 2008) K-S3 (RAL 3000) K-S1 (RAL 5005) K-S2 (RAL 6011) K-S5 (RAL 9005) Standardowa oferta obejmuje sześć kolorów. Na indywidualne zamówienie klienta siedziska i oparcia dostępne są w pełnej palecie kolorów RAL. Rzeczywiste kolory wykończeń mogą nieznacznie różnić się od tych zaprezentowanych w katalogu. Polipropylen (PP): Tworzywo przeznaczone do obiektów zamkniętych lub otwartych Wysoka wytrzymałość mechaniczna (zgodnie z normą PN-EN 12727) 4. najwyższy stopień intensywności użytkowania dla siedzisk stadionowych Dostępny w wersji modyfikowanej dodatkami ograniczającymi wpływ promieniowania UV dla obiektów otwartych lub dodatkami Odporny na uderzenia w niskich temperaturach do 20 C Sklasyfikowany jako tworzywo trudno zapalne Spełniający wymagania toksyczności produktów spalania i rozkładu dla stosowania w obiektach zamkniętych Podlegający 100% recyklingowi na trudnopalność dla obiektów zamkniętych [ skaj Palma (fcb-l, XL; fcb-lk, XLK) ] F F F F F F Więcej kolorów na Rzeczywiste kolory wykończeń mogą nieznacznie różnić się od tych zaprezentowanych w katalogu. Skaj Palma: Skład: 89% PCV, 11% bawełna Odporność na ścieranie: cykli Martindale Trudno zapalny Łatwo zmywalny Odporny na warunki atmosferyczne oraz promieniowanie UV Ścieralność DIN EN ISO Producent zastrzega sobie prawo do wprowadzania zmian w wyglądzie, konstrukcji i wykończeniach produktu. copyright forum seating

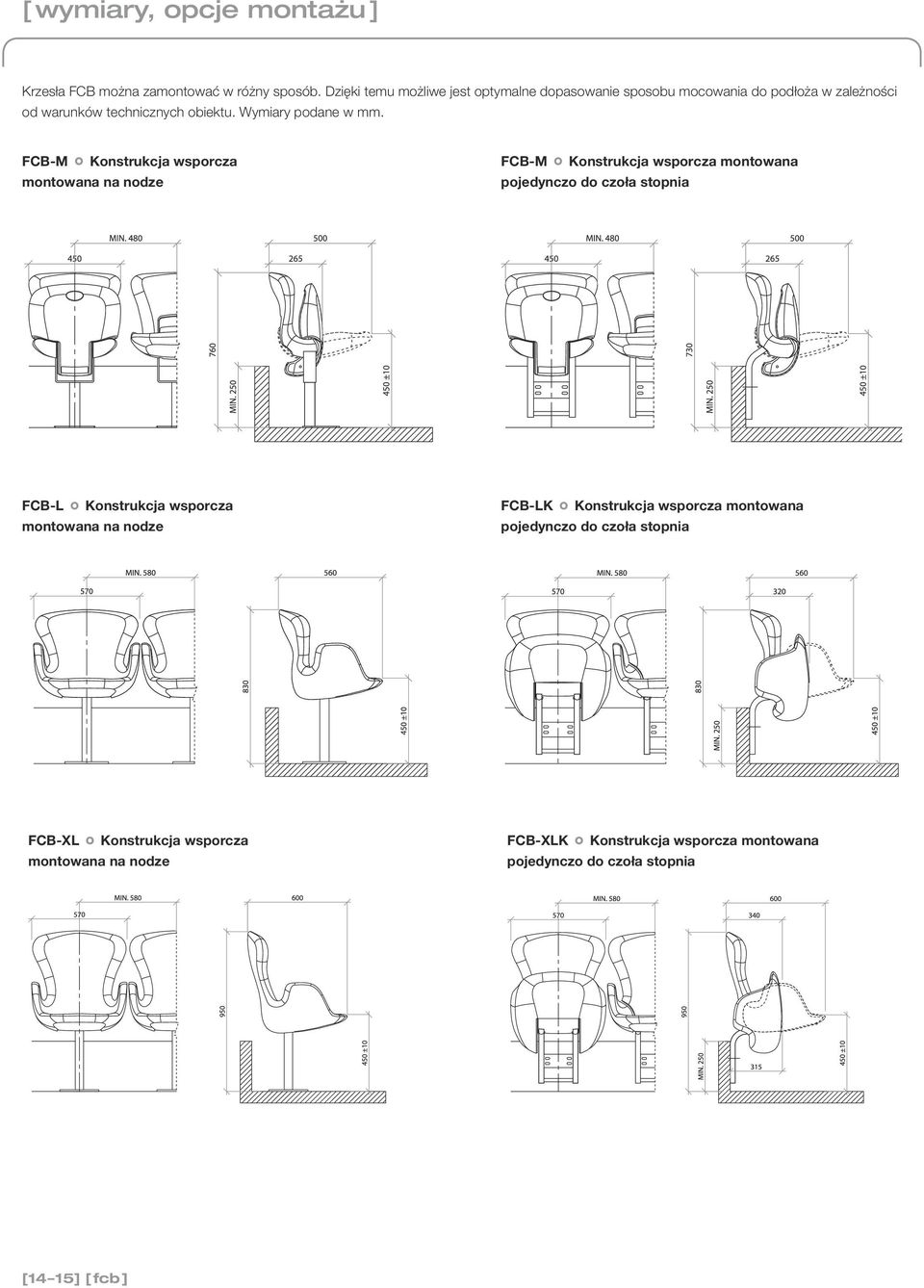

14 [ wymiary, opcje montażu ] Krzesła FCB można zamontować w różny sposób. Dzięki temu możliwe jest optymalne dopasowanie sposobu mocowania do podłoża w zależności od warunków technicznych obiektu. Wymiary podane w mm. FCB-M Konstrukcja wsporcza montowana na nodze FCB-M Konstrukcja wsporcza montowana pojedynczo do czoła stopnia FCB-L Konstrukcja wsporcza montowana na nodze FCB-LK Konstrukcja wsporcza montowana pojedynczo do czoła stopnia FCB-XL montowana na nodze Konstrukcja wsporcza FCB-XLK Konstrukcja wsporcza montowana pojedynczo do czoła stopnia [14 15] [ fcb ]

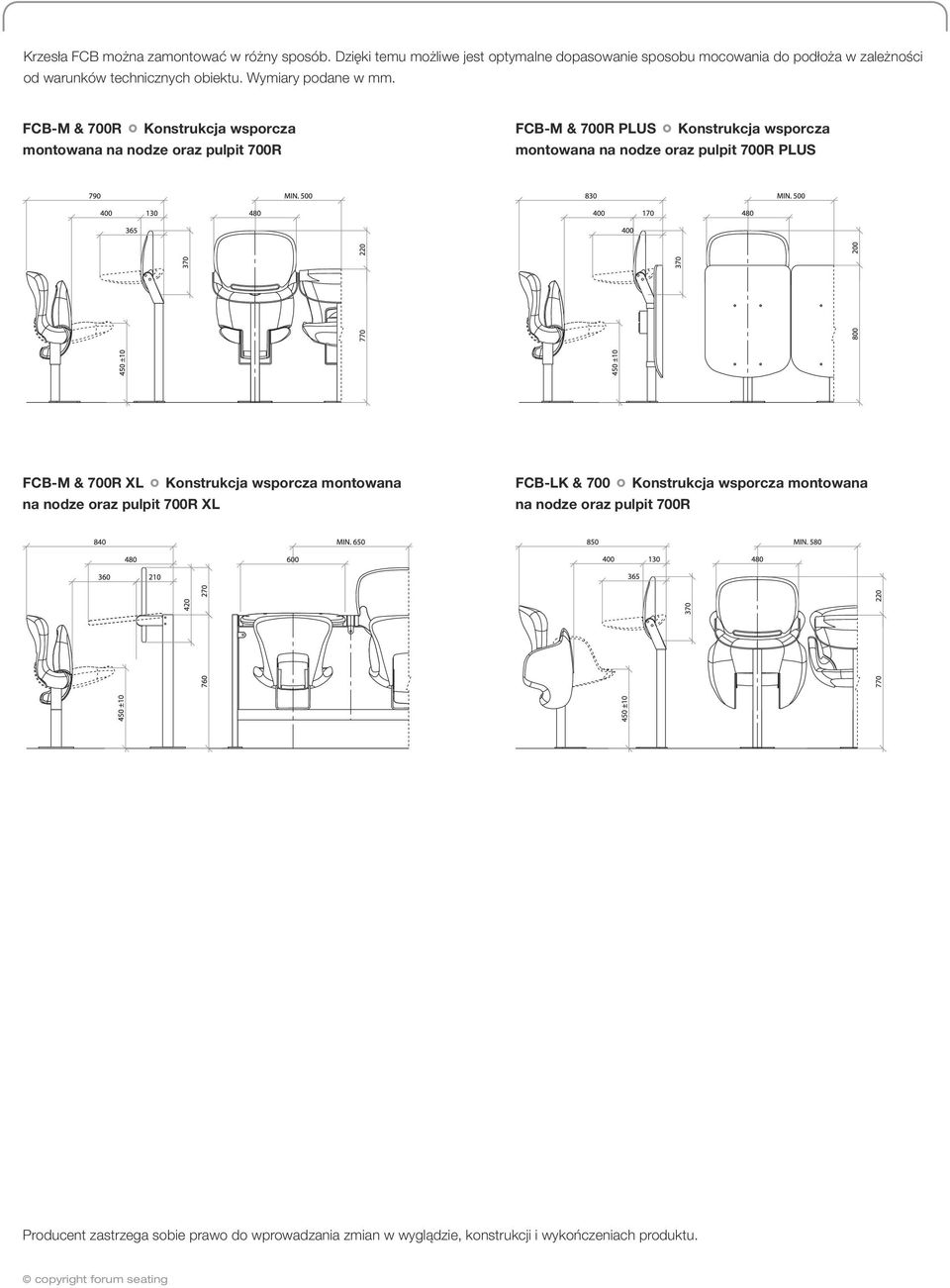

15 Krzesła FCB można zamontować w różny sposób. Dzięki temu możliwe jest optymalne dopasowanie sposobu mocowania do podłoża w zależności od warunków technicznych obiektu. Wymiary podane w mm. FCB-M & 700R Konstrukcja wsporcza montowana na nodze oraz pulpit 700R FCB-M & 700R PLUS Konstrukcja wsporcza montowana na nodze oraz pulpit 700R PLUS FCB-M & 700R XL na nodze oraz pulpit 700R XL Konstrukcja wsporcza montowana FCB-LK & 700 na nodze oraz pulpit 700R Konstrukcja wsporcza montowana Producent zastrzega sobie prawo do wprowadzania zmian w wyglądzie, konstrukcji i wykończeniach produktu. copyright forum seating

16 [ realizacje ] [ obiekt referencyjny na zdjęciu ] Arena Allianz, Monachium, Niemcy Obiekt zrealizowany przez firmę EHIEM Möbel GmbH Öhringen Więcej zdjęć obiektów referencyjnych na: [16 17] [ fcb ]

17 copyright forum seating

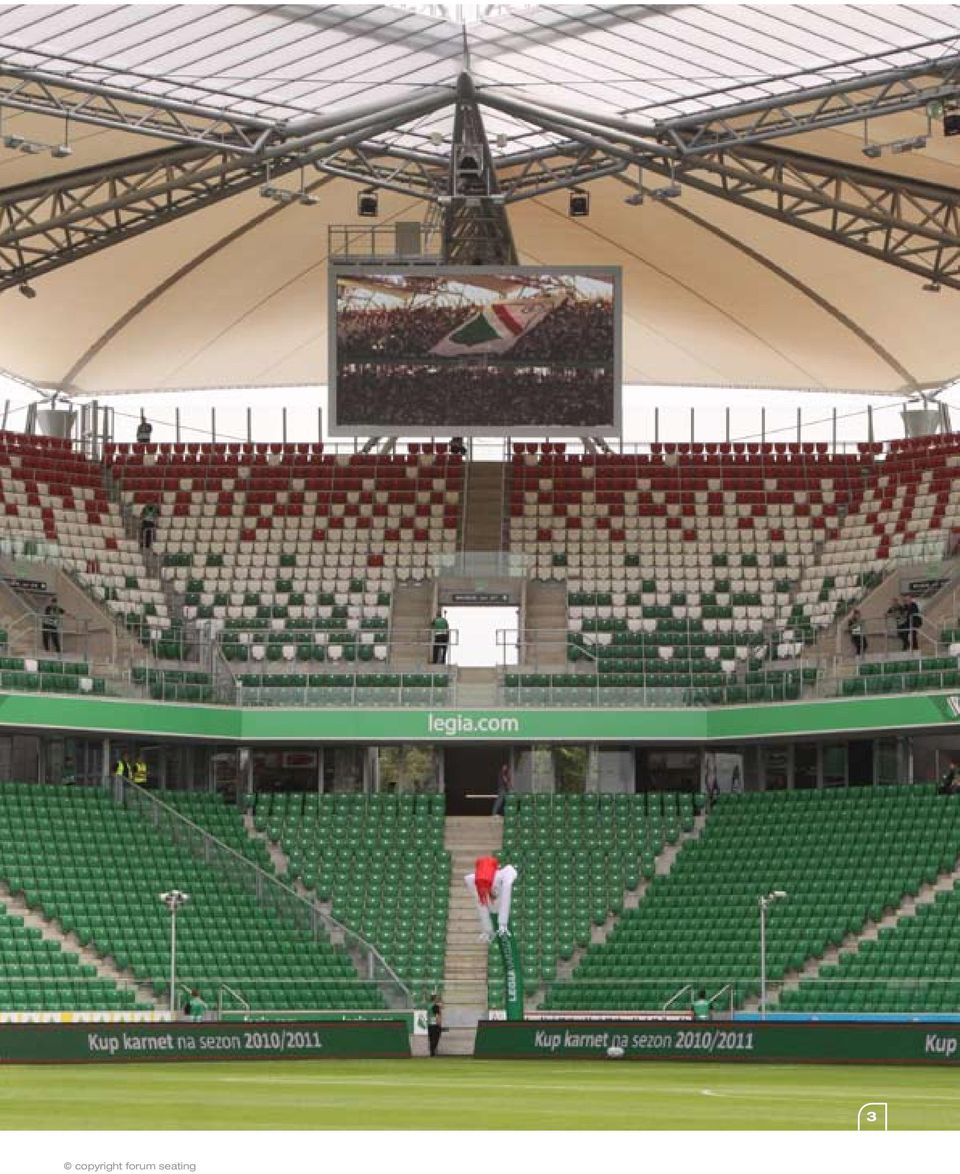

18 [ realizacje ] [ obiekty referencyjne na zdjęciach ] Obiekty zrealizowane przez firmę EHIEM Möbel GmbH Öhringen: Arena Allianz, Monachium, Niemcy [1] Stadion Letzigrund, Zurych, Szwajcaria [2] Obiekt zrealizowany przez Forum Seating: Stadion Legii, Warszawa [3] 1 Więcej zdjęć obiektów referencyjnych na: 2 [18 19] [ fcb ]

19 copyright forum seating 3

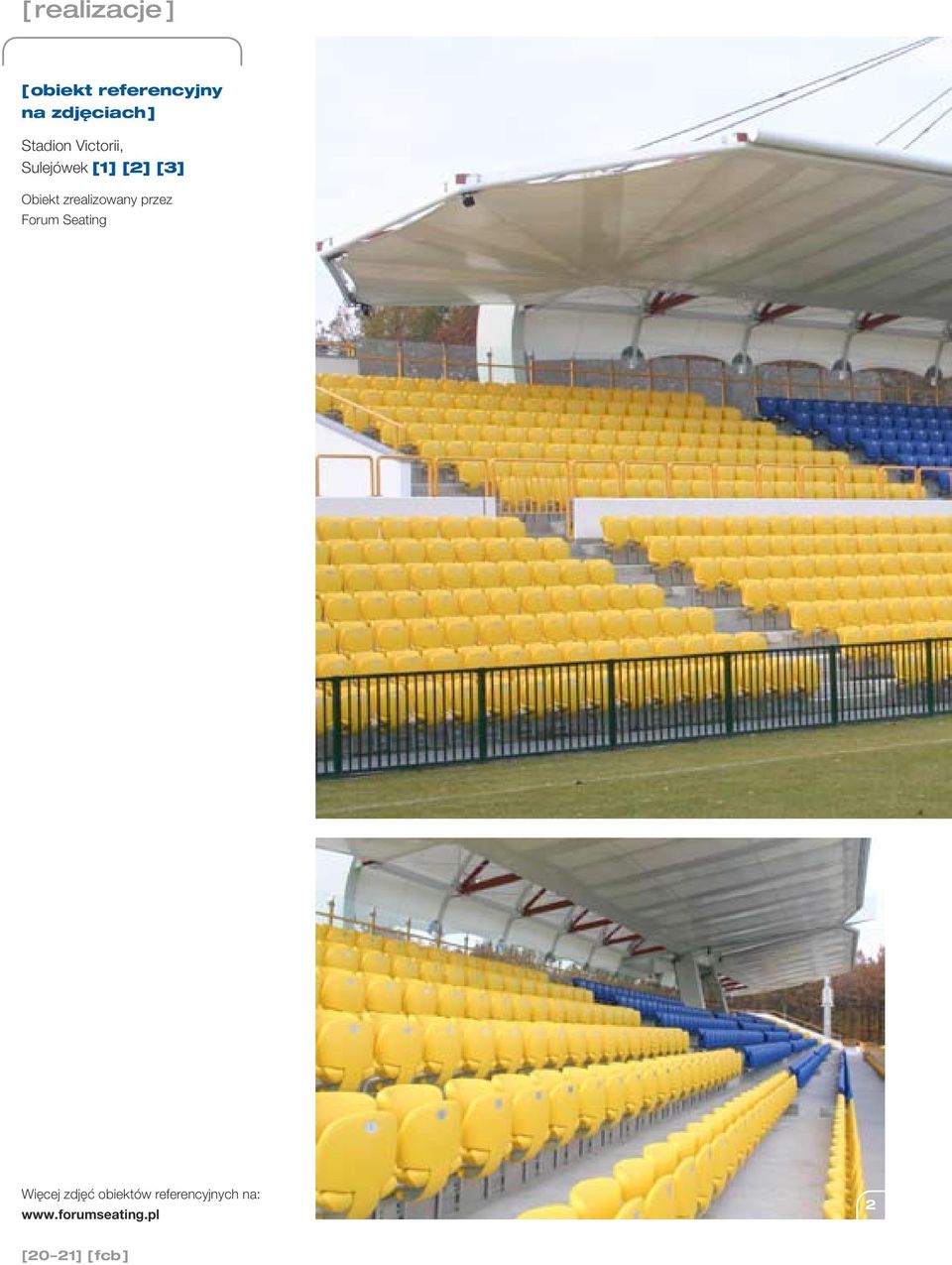

20 [ realizacje ] [ obiekt referencyjny na zdjęciach ] Stadion Victorii, Sulejówek [1] [2] [3] Obiekt zrealizowany przez Forum Seating Więcej zdjęć obiektów referencyjnych na: 21 [20 21] [ fcb ]

21 1 3 copyright forum seating

22 [ realizacje ] [ obiekt referencyjny na zdjęciu ] Stadion Legii, Warszawa Obiekt zrealizowany przez Forum Seating Więcej zdjęć obiektów referencyjnych na: [22 23] [ fcb ]

23 copyright forum seating

24 [ realizacje ] [ obiekt referencyjny na zdjęciach ] Stadion Legii, Warszawa [1] [2] [3] Obiekt zrealizowany przez Forum Seating 1 Więcej zdjęć obiektów referencyjnych na: 2 [24 25] [ fcb ]

25 copyright forum seating 3

26 [ realizacje ] [ obiekt referencyjny na zdjęciu ] Stadion Legii, Warszawa Obiekt zrealizowany przez Forum Seating Więcej zdjęć obiektów referencyjnych na: [26 27] [ fcb ]

27 copyright forum seating

28 Marka Forum Seating należy do oferty Nowy Styl Group Forum Seating brand belongs to the Nowy Styl Group offer
