1 THERMOHOUSE domy energooszczędne i pasywne

2 Wymagania prawne System Zalety systemu Zasady budowy Dopłaty do budownictwa energooszczędnego Podsumowanie 2

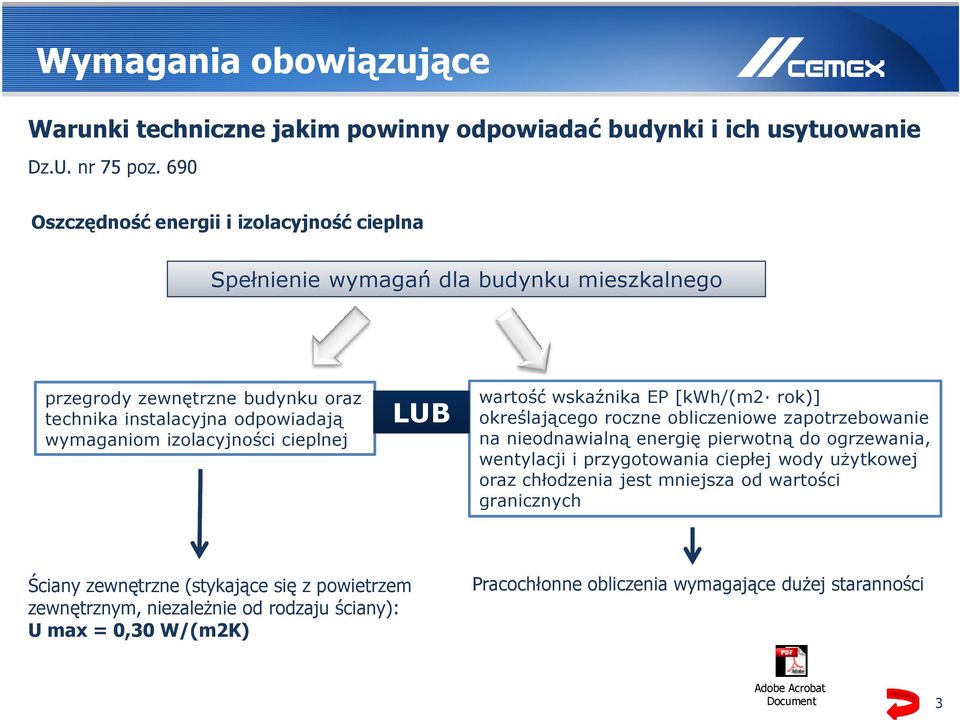

3 Wymagania obowiązujące Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 75 poz. 690 Oszczędność energii i izolacyjność cieplna Spełnienie wymagań dla budynku mieszkalnego przegrody zewnętrzne budynku oraz technika instalacyjna odpowiadają wymaganiom izolacyjności cieplnej LUB wartość wskaźnika EP [kwh/(m2 rok)] określającego roczne obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody uŝytkowej oraz chłodzenia jest mniejsza od wartości granicznych Ściany zewnętrzne (stykające się z powietrzem zewnętrznym, niezaleŝnie od rodzaju ściany): U max = 0,30 W/(m2K) Pracochłonne obliczenia wymagające duŝej staranności Adobe Acrobat Document 3

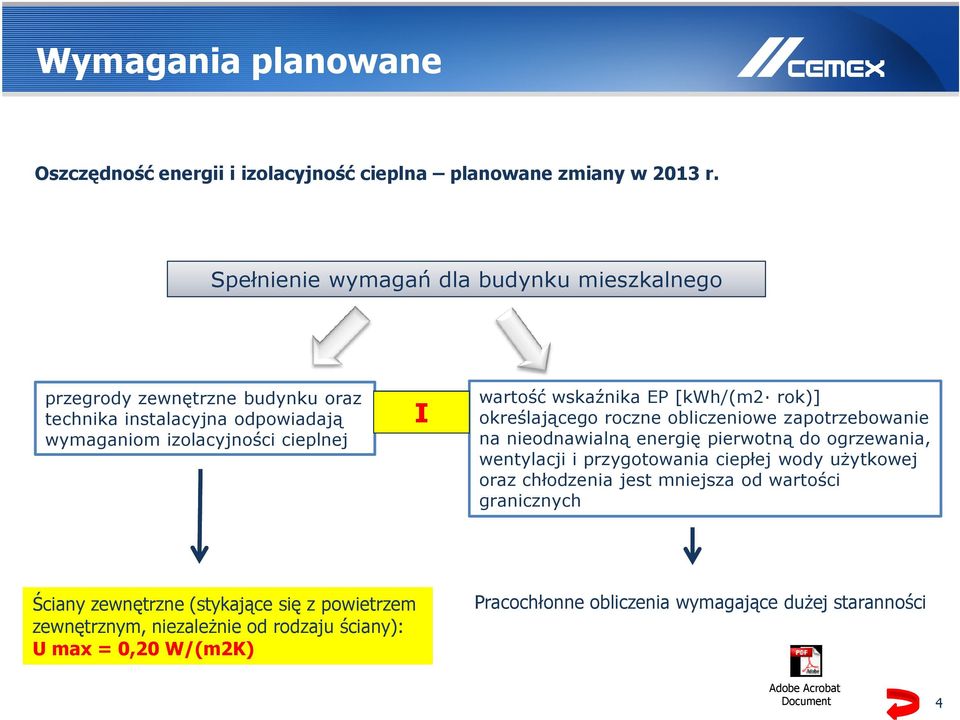

4 Wymagania planowane Oszczędność energii i izolacyjność cieplna planowane zmiany w 2013 r. Spełnienie wymagań dla budynku mieszkalnego przegrody zewnętrzne budynku oraz technika instalacyjna odpowiadają wymaganiom izolacyjności cieplnej I wartość wskaźnika EP [kwh/(m2 rok)] określającego roczne obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody uŝytkowej oraz chłodzenia jest mniejsza od wartości granicznych Ściany zewnętrzne (stykające się z powietrzem zewnętrznym, niezaleŝnie od rodzaju ściany): U max = 0,20 W/(m2K) Pracochłonne obliczenia wymagające duŝej staranności Adobe Acrobat Document 4

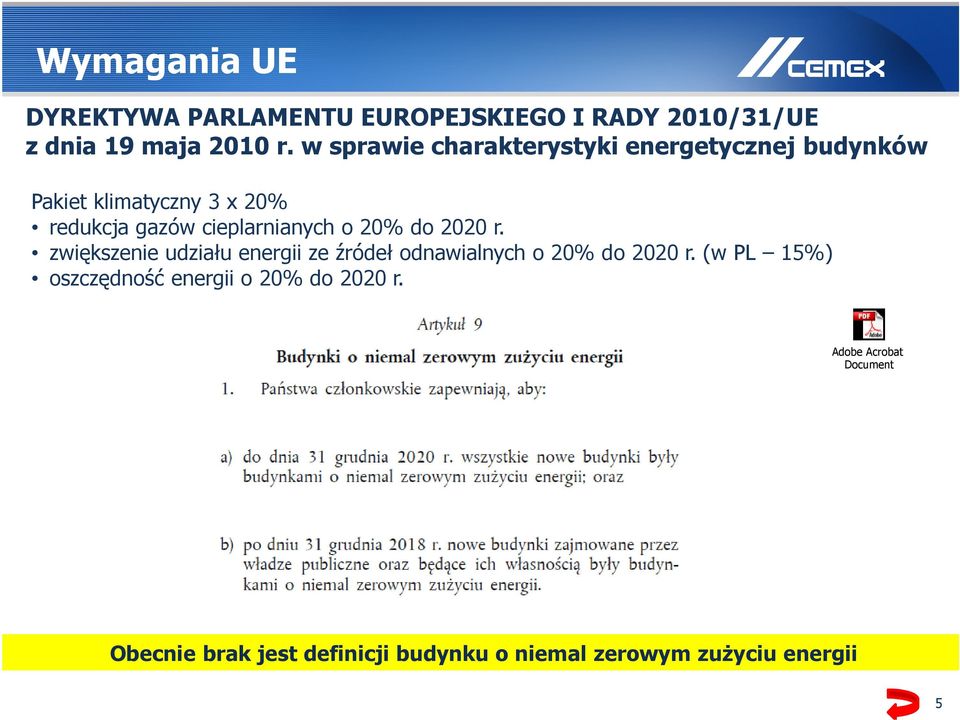

5 Wymagania UE DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2010/31/UE z dnia 19 maja 2010 r. w sprawie charakterystyki energetycznej budynków Pakiet klimatyczny 3 x 20% redukcja gazów cieplarnianych o 20% do 2020 r. zwiększenie udziału energii ze źródeł odnawialnych o 20% do 2020 r. (w PL 15%) oszczędność energii o 20% do 2020 r. Adobe Acrobat Document Obecnie brak jest definicji budynku o niemal zerowym zuŝyciu energii 5

6 SYSTEM THERMOHOUSE to nowoczesny, szybki w budowie i trwały dom energooszczędny w technologii szalunku traconego. System składa się z kształtek wykonanych z Neoporu lub EPS, które wypełnia się specjalnie zaprojektowaną do tego mieszanką konstrukcyjną THERMOCON. układanie kształtek jak klocków wszystkie elementy posiadają charakterystyczny układ zamków ułatwiających montaŝ środek kształtek jest wypełniany mieszanką konstrukcyjną THERMOCON po związaniu i osiągnięciu wytrzymałości THERMOCON stanowi element konstrukcyjny budynku, kształtka natomiast jest doskonałą izolacją termiczną wznoszonego obiektu 6

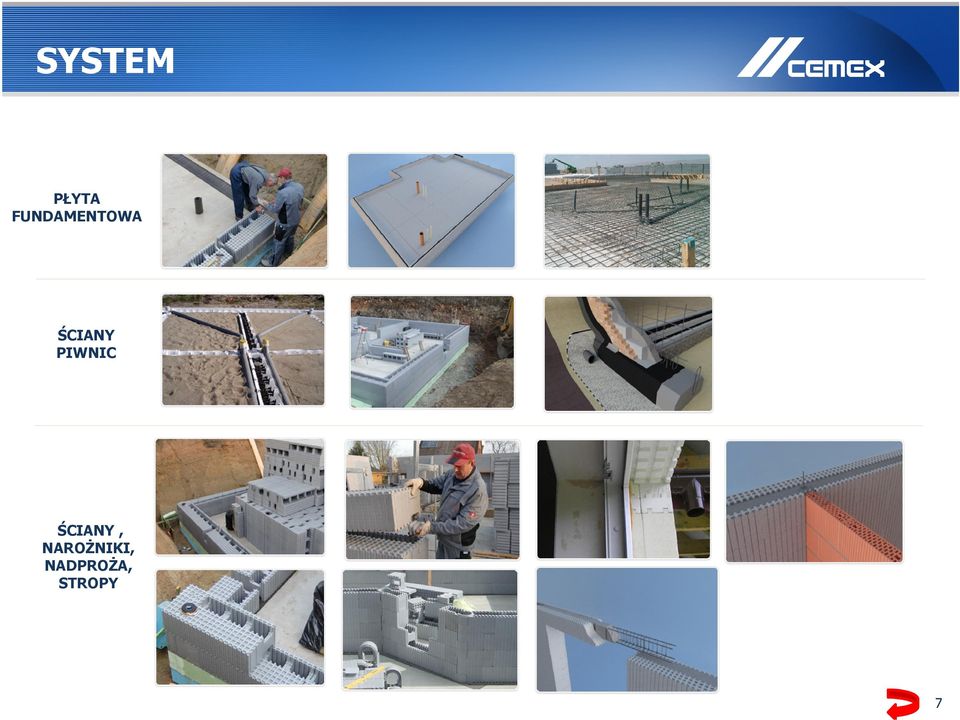

7 SYSTEM PŁYTA FUNDAMENTOWA ŚCIANY PIWNIC ŚCIANY, NAROśNIKI, NADPROśA, STROPY 7

8 SYSTEM PŁYTA FUNDAMENTOWA Zalety płyty fundamentowej Elementy płyty fundamentowej wykonywane są z periporu, który posiada doskonałe właściwości izolacyjne, a jednocześnie jest materiałem odpornym na działanie wilgoci i działanie znacznych obciąŝeń zewnętrznych. Szybkość wykonania Dzięki wykorzystaniu elementów szalunkowych moŝliwe jest znaczne ograniczenie czasu budowy fundamentu oraz istotne zmniejszenie zakresu prac ziemnych. Stabilność Płyta fundamentowa jest elementem monolitycznym, o wiele bardziej stabilnym niŝ ławy i ściany fundamentowe. Łatwiejsza ochrona termiczna i przeciwwilgociowa. Płytę łatwiej jest zaizolować - nie ma konieczności wykonywania dodatkowych izolacji pionowych i poziomych, niezbędnych przy wykonywaniu tradycyjnych ław i ścian fundamentowych. Łatwość wykonania Płyta jest elementem, którego wyjątkowo prosta budowa ogranicza moŝliwość popełnienia błędów. Płytkie posadowienie płyty Dzięki moŝliwości posadowienia płyty juŝ od głębokości 0,5 m, moŝliwe jest zmniejszenie zakresu, czasu i kosztu prac ziemnych. 8

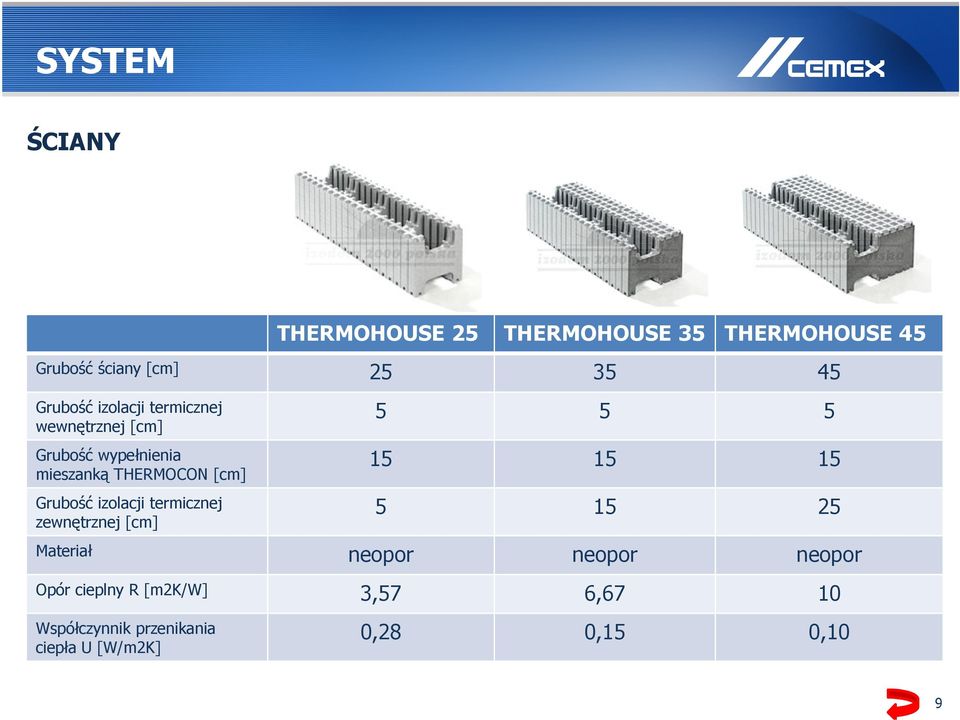

9 SYSTEM ŚCIANY THERMOHOUSE 25 THERMOHOUSE 35 THERMOHOUSE 45 Grubość ściany [cm] Grubość izolacji termicznej wewnętrznej [cm] Grubość wypełnienia mieszanką THERMOCON [cm] Grubość izolacji termicznej zewnętrznej [cm] Materiał neopor neopor neopor Opór cieplny R [m2k/w] 3,57 6,67 10 Współczynnik przenikania ciepła U [W/m2K] 0,28 0,15 0,10 9

10 SYSTEM ŚCIANY Elementy kątowe Kształtka nadproŝowa Kształtka nadproŝowa drzwi Pustak podparcia stropu Elementy uzupełniające 10

11 SYSTEM STROPY System THERMOHOUSE umoŝliwia wykonanie stropów takŝe w innych technologiach 11

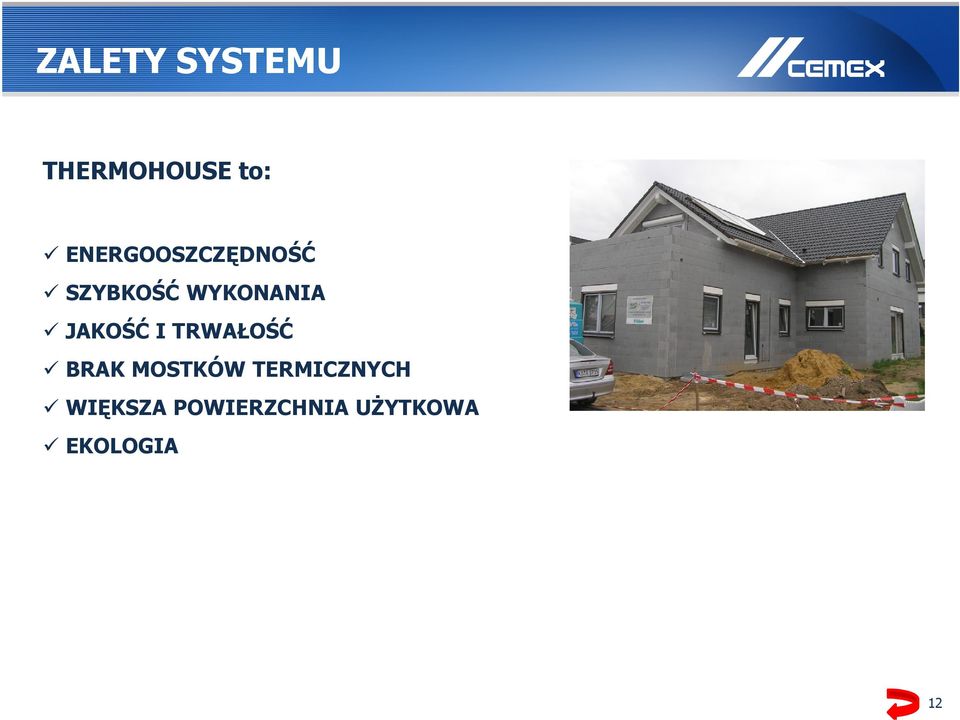

12 ZALETY SYSTEMU THERMOHOUSE to: ENERGOOSZCZĘDNOŚĆ SZYBKOŚĆ WYKONANIA JAKOŚĆ I TRWAŁOŚĆ BRAK MOSTKÓW TERMICZNYCH WIĘKSZA POWIERZCHNIA UśYTKOWA EKOLOGIA 12

13 ZALETY SYSTEMU ENERGOOSZCZĘDNOŚĆ THERMOHOUSE to odpowiedź na rosnące koszty ogrzewania oraz coraz ostrzejsze przepisy dotyczące energooszczędności. Ściany zapewniają doskonały współczynnik przenikania ciepła U, a dodatkowo w skład elementów systemu wchodzić mogą równieŝ specjalnie zaprojektowane elementy płyty fundamentowej, która zapewnia doskonałe właściwości statyczne oraz energooszczędne. 13

14 ZALETY SYSTEMU ENERGOOSZCZĘDNOŚĆ THERMOHOUSE 35 THERMOHOUSE 45 Współczynnik przenikania ciepła Neopor U=0,15 W/m2K Neopor U=0,10 W/m2K EPS U=0,16 W/m2K EPS U=0,11 W/m2K Całkowita grubość ściany 35 cm 45 cm Całkowita grubość izolacji zewnętrznej 15 cm 25 cm Klasa energooszczędności Budownictwo energooszczędne Budownictwo pasywne Wszystkie elementy produkowane są z dwóch rodzajów surowca: białego EPS oraz szarego wzbogaconego grafitem Neoporu. Dzięki specjalnym dodatkom Neopor przy tej samej grubości warstwy ciepłochronnej posiada lepsze parametry izolacyjne, gdyŝ jako jedyny produkt izolacyjny zatrzymuje ciepło uciekające radiacyjnie. 14

15 ZALETY SYSTEMU SZYBKOŚĆ WYKONANIA Rodzaj stosowanego materiału Drobnowymiarowe elementy ceramiczne Bloczki średniowymiarowe silikatowe lub z gazobetonu Czasochłonność budowy ok. 5-6 godzin/ 1 m2 ok. 4-5 godzin/ 1 m2 Ilość materiału podawana ręcznie na 1m2 ściany ok. 350 kg kg System THERMOHOUSE 35 ok. 0,3 godziny/ 1 m2 6,5 kg System THERMOHOUSE 45 ok. 0,3 godziny/ 1 m2 7,3 kg Lekkie kształtki ścienne łatwo się przenosi i wbudowuje Elementy wyposaŝone są w rowki ułatwiające ich docinanie Specjalne zamki gwarantują błyskawiczny montaŝ W jednym cyklu budowlanym wykonywana jest gotowa ściana z dociepleniem Wykonanie standardowej konstrukcji przeciętnego domu jednorodzinnego w technologii THERMOHOUSE moŝliwe jest juŝ w przeciągu 1 miesiąca 15

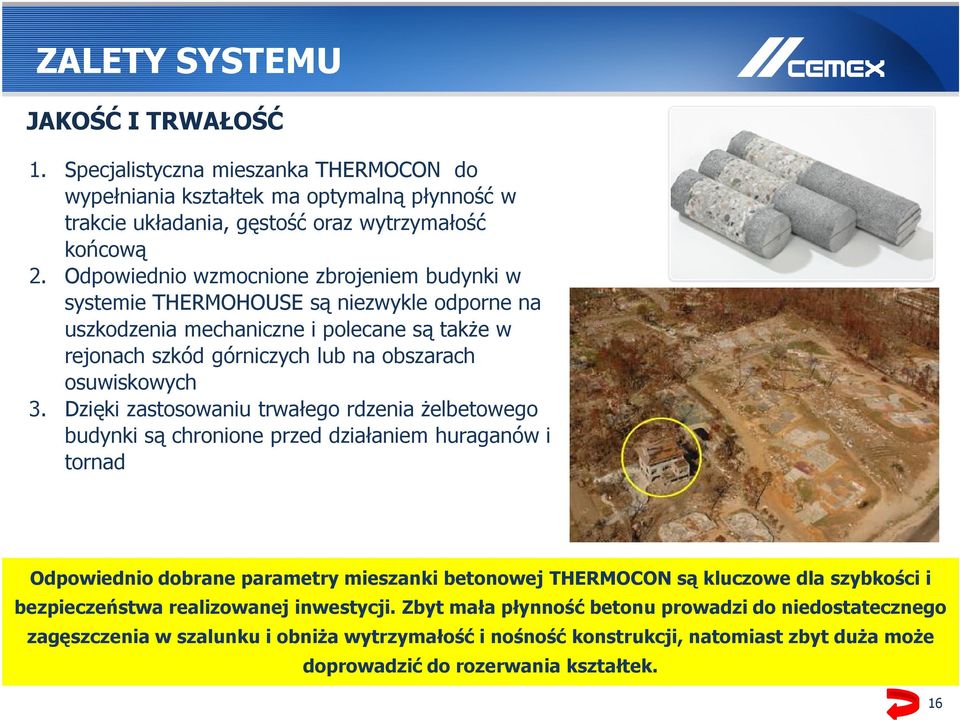

16 ZALETY SYSTEMU JAKOŚĆ I TRWAŁOŚĆ 1. Specjalistyczna mieszanka THERMOCON do wypełniania kształtek ma optymalną płynność w trakcie układania, gęstość oraz wytrzymałość końcową 2. Odpowiednio wzmocnione zbrojeniem budynki w systemie THERMOHOUSE są niezwykle odporne na uszkodzenia mechaniczne i polecane są takŝe w rejonach szkód górniczych lub na obszarach osuwiskowych 3. Dzięki zastosowaniu trwałego rdzenia Ŝelbetowego budynki są chronione przed działaniem huraganów i tornad Odpowiednio dobrane parametry mieszanki betonowej THERMOCON są kluczowe dla szybkości i bezpieczeństwa realizowanej inwestycji. Zbyt mała płynność betonu prowadzi do niedostatecznego zagęszczenia w szalunku i obniŝa wytrzymałość i nośność konstrukcji, natomiast zbyt duŝa moŝe doprowadzić do rozerwania kształtek. 16

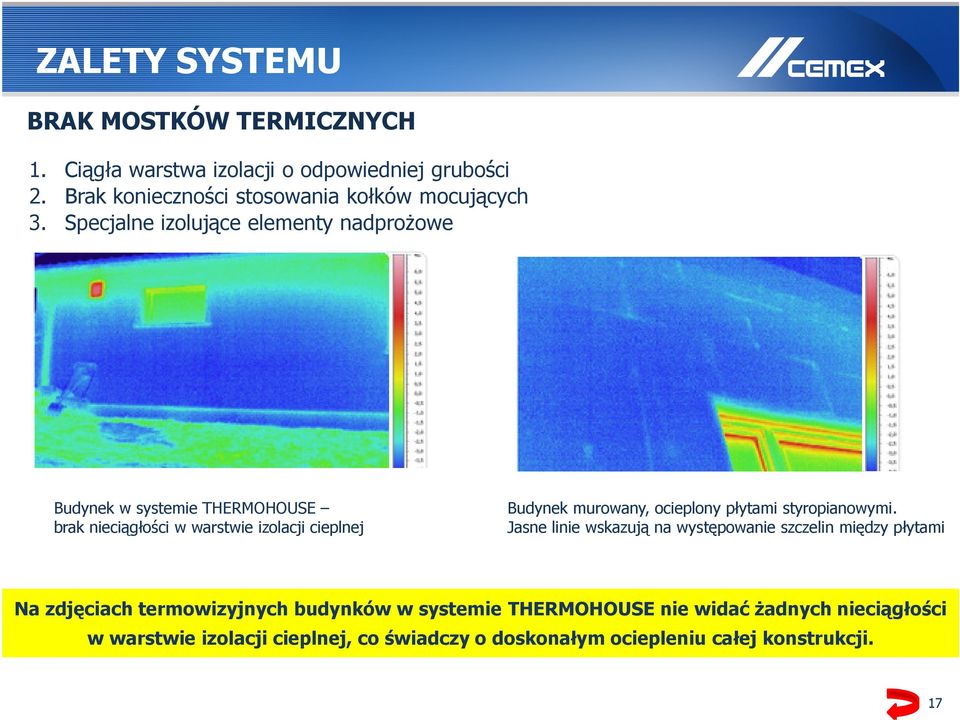

17 ZALETY SYSTEMU BRAK MOSTKÓW TERMICZNYCH 1. Ciągła warstwa izolacji o odpowiedniej grubości 2. Brak konieczności stosowania kołków mocujących 3. Specjalne izolujące elementy nadproŝowe Budynek w systemie THERMOHOUSE brak nieciągłości w warstwie izolacji cieplnej Budynek murowany, ocieplony płytami styropianowymi. Jasne linie wskazują na występowanie szczelin między płytami Na zdjęciach termowizyjnych budynków w systemie THERMOHOUSE nie widać Ŝadnych nieciągłości w warstwie izolacji cieplnej, co świadczy o doskonałym ociepleniu całej konstrukcji. 17

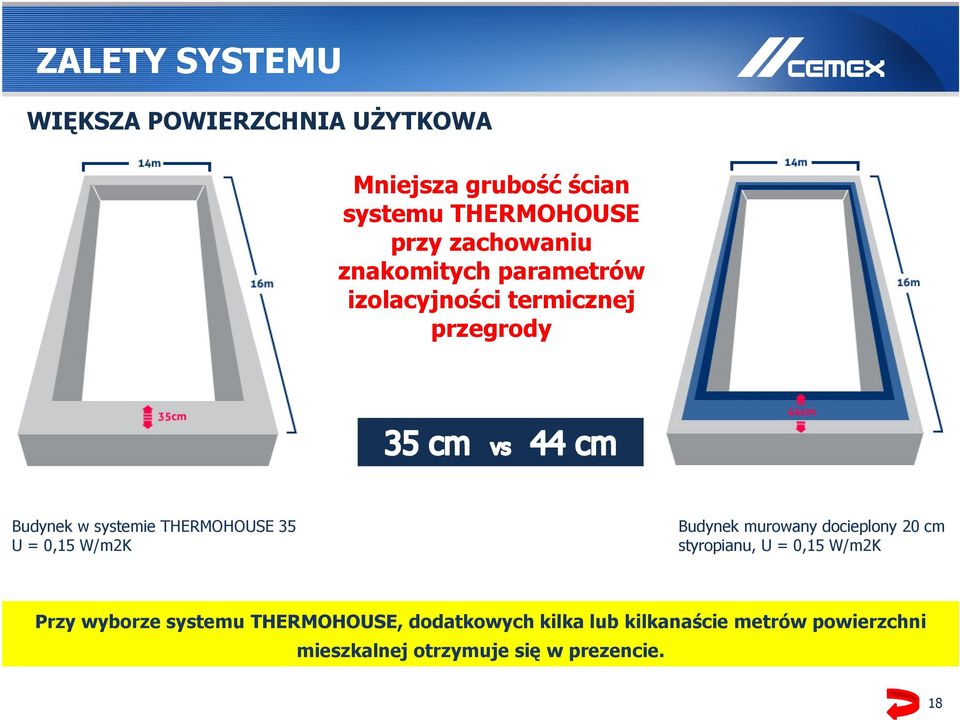

18 ZALETY SYSTEMU WIĘKSZA POWIERZCHNIA UśYTKOWA Mniejsza grubość ścian systemu THERMOHOUSE przy zachowaniu znakomitych parametrów izolacyjności termicznej przegrody Budynek w systemie THERMOHOUSE 35 U = 0,15 W/m2K Budynek murowany docieplony 20 cm styropianu, U = 0,15 W/m2K Przy wyborze systemu THERMOHOUSE, dodatkowych kilka lub kilkanaście metrów powierzchni mieszkalnej otrzymuje się w prezencie. 18

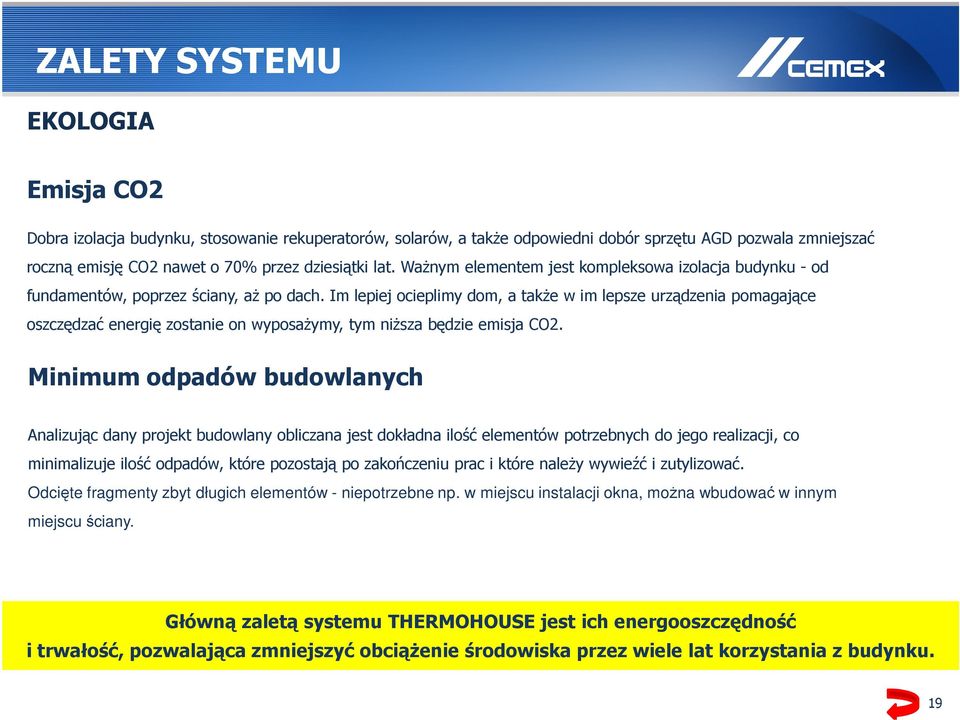

19 ZALETY SYSTEMU EKOLOGIA Emisja CO2 Dobra izolacja budynku, stosowanie rekuperatorów, solarów, a takŝe odpowiedni dobór sprzętu AGD pozwala zmniejszać roczną emisję CO2 nawet o 70% przez dziesiątki lat. WaŜnym elementem jest kompleksowa izolacja budynku - od fundamentów, poprzez ściany, aŝ po dach. Im lepiej ocieplimy dom, a takŝe w im lepsze urządzenia pomagające oszczędzać energię zostanie on wyposaŝymy, tym niŝsza będzie emisja CO2. Minimum odpadów budowlanych Analizując dany projekt budowlany obliczana jest dokładna ilość elementów potrzebnych do jego realizacji, co minimalizuje ilość odpadów, które pozostają po zakończeniu prac i które naleŝy wywieźć i zutylizować. Odcięte fragmenty zbyt długich elementów - niepotrzebne np. w miejscu instalacji okna, moŝna wbudować w innym miejscu ściany. Główną zaletą systemu THERMOHOUSE jest ich energooszczędność i trwałość, pozwalająca zmniejszyć obciąŝenie środowiska przez wiele lat korzystania z budynku. 19

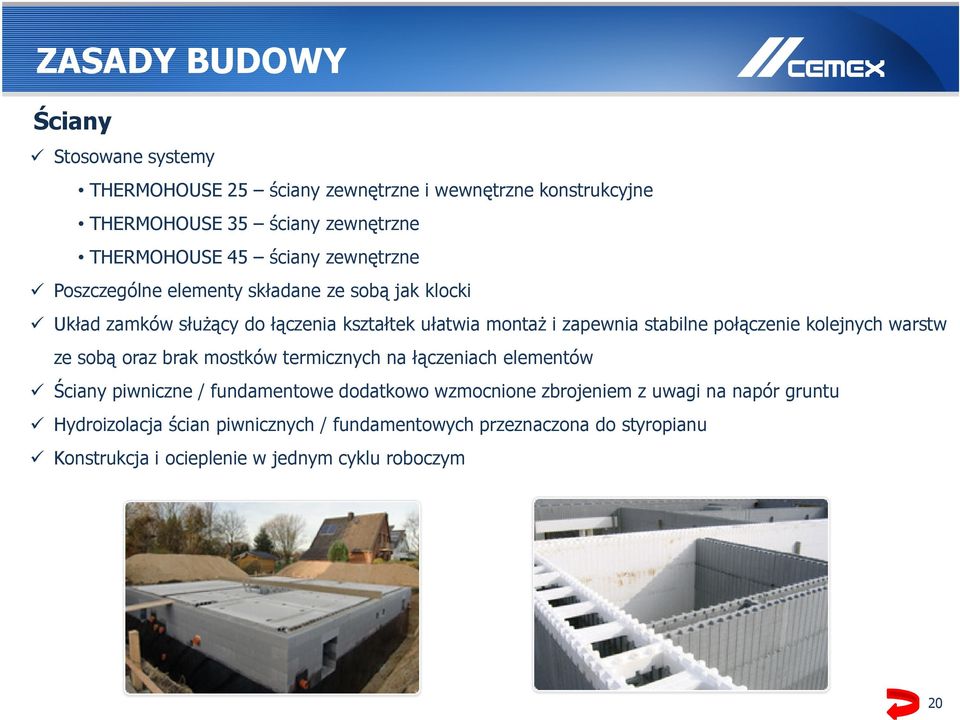

20 ZASADY BUDOWY Ściany Stosowane systemy THERMOHOUSE 25 ściany zewnętrzne i wewnętrzne konstrukcyjne THERMOHOUSE 35 ściany zewnętrzne THERMOHOUSE 45 ściany zewnętrzne Poszczególne elementy składane ze sobą jak klocki Układ zamków słuŝący do łączenia kształtek ułatwia montaŝ i zapewnia stabilne połączenie kolejnych warstw ze sobą oraz brak mostków termicznych na łączeniach elementów Ściany piwniczne / fundamentowe dodatkowo wzmocnione zbrojeniem z uwagi na napór gruntu Hydroizolacja ścian piwnicznych / fundamentowych przeznaczona do styropianu Konstrukcja i ocieplenie w jednym cyklu roboczym 20

21 ZASADY BUDOWY Ściany Wnętrze kształtek jest wypełniane mieszanką THERMOCON specjalnie zaprojektowana mieszanka konstrukcyjna o wytrzymałości na ściskanie min. 20 MPa przystosowana do podawania pompą nie wymaga mechanicznego zagęszczania optymalne uziarnienie doskonałe wypełnienie kształtek brak pustek powietrznych po związaniu gwarantowana stała i wysoka wytrzymałość Po związaniu THERMOCON stanowi bardzo trwały i wytrzymały element konstrukcyjny budynku, kształtka jest doskonałą izolacją termiczną wznoszonego obiektu 21

22 ZASADY BUDOWY NaroŜniki Elementy łączy się ze sobą zakładkowo, wycinając w boku ścianki jednego z nich otwory pozwalające na monolityczne połączenie mieszanki THERMOCON w naroŝniku Elementy naroŝnikowe o kącie załamania 45 lub 135, przeznaczone do szybkiego wznoszenia wykuszy Ściany półokrągłe lub załamane pod innymi kątami moŝna w łatwy sposób wykonać z elementów "zawiasowych" pozwalających na dowolne ustawienie kąta załamania ściany. W naroŝnikach stosuje się pionowe zbrojenie dwoma prętami o średnicy 10mm wzmacniające łączenie ścian. W kaŝdej warstwie elementów styropianowych układa się specjalne owalne strzemiona wykonane z drutu zbrojeniowego o średnicy 5mm lub 6mm. 22

23 ZASADY BUDOWY NadproŜa NadproŜa wykonuje się z lekkich kształtek U. Jednometrowe elementy łączy się między sobą na "pióro i wpust", uzyskując Ŝądaną długość szalunku wykonywanego nadproŝa. Zastosowanie pustaków jako podparcia nadproŝa na czas wypełniania mieszanką THERMOCON. Szybko, czysto i bez stosowania drewna. Efekt - idealnie ciągła warstwa izolująca 23

24 ZASADY BUDOWY Zbrojenie Zbrojenie naleŝy zawsze stosować w nadproŝach, naroŝnikach oraz wieńcach. Kształtki systemu THERMOHOUSE posiadają specjalne prowadnice ułatwiające układanie poziomego zbrojenia oraz zapewniające wymaganą otulinę zbrojenia, utrzymując pręt w odpowiedniej odległości od ścianki szalunku. W budynkach o wysokości trzech - czterech kondygnacji wszystkie obciąŝenia przenosi mieszanka THERMOCON, bez dodatkowego wzmocnienia stalą. Dopiero powyŝej kilkunastu metrów wysokości konstrukcji moŝe zaistnieć konieczność dozbrojenia ścian - decyduje o tym zawsze konstruktor. 24

25 ZASADY BUDOWY Instalacje 25

26 ZASADY BUDOWY Wypełnianie kształtek mieszanką THERMOCON 26

27 ZASADY BUDOWY MontaŜ okien i drzwi Ramy okienne i drzwiowe mocuje się kołkami rozporowymi do rdzenia konstrukcyjnego THERMOCON. Szczeliny uzupełniane są pianą montaŝową. OścieŜa drzwi i okien są bardzo dobrze zaizolowane i nie następuje przemarzanie wokół otworów. 27

28 ZASADY BUDOWY Technologie wykończeniowe Na zewnątrz Tynk cienkowarstwowy Cegła klinkierowa Kamień Wewnątrz Tynk gipsowy Płyty g-k 28

29 ZASADY BUDOWY MontaŜ elementów wyposaŝenia Lekkie przedmioty o wadze do ok. 4 kg kołki rozporowe mocowane bezpośrednio w warstwie tynku lub w płycie gipsowokartonowej Szafki, piece c.o., zbiorniki na wodę itp. kołki rozporowe Ø 8 mm i długości cm kotwione do rdzenia konstrukcyjnego THERMOCON na min. głębokość 10 cm 2 kołki przenoszą ponad 300 kg obciąŝenie 29

30 DOPŁATY DOPŁATY DO KREDYTÓW NA BUDOWĘ DOMÓW ENERGOOSZCZĘDNYCH Proponowane standardy: Planowana dopłata NFOŚiGW uzaleŝniona będzie od osiągniętego wskaźnika zapotrzebowania budynku/mieszkania na energię uŝytkową do ogrzewania: dla budynków jednorodzinnych o NF40 EUco* 40 kwh/(m2*rok) dopłata zł brutto** o NF15 EUco 15 kwh/(m2*rok) dopłata zł brutto dla mieszkań w budynkach wielorodzinnych o NF40 - EUco 40 kwh/(m2*rok) dopłata zł brutto o NF15 - EUco 15 kwh/(m2*rok) dopłata zł brutto *) EUco energia uŝytkowa potrzebna do ogrzewania **) brutto, gdyŝ dotacja stanowi przychód, który naleŝy uwzględnić przy corocznym rozliczeniu podatku dochodowego od osób fizycznych. Zwolnienie od opodatkowania nie leŝy w kompetencji NFOŚiGW. Jednorazowe dofinansowanie zostanie wypłacone inwestorom po zakończeniu budowy oraz potwierdzeniu osiągnięcia zakładanych w projekcie oszczędności energii. 30

31 DOPŁATY DOPŁATY DO KREDYTÓW NA BUDOWĘ DOMÓW ENERGOOSZCZĘDNYCH Wymagania obligatoryjne stawiane ścianom budynków Strefa klimatyczna NF15 EUco 15 kwh/(m2*rok) NF40 EUco 40 kwh/(m2*rok) I, II, III U max = 0,1 W/m2K U max = 0,15 W/m2K IV, V U max = 0,08 W/m2K U max = 0,12 W/m2K Ściany THERMOHOUSE 35 i THERMOHOUSE 45 w wersji Neopor spełniają warunki dla I, II i III strefy klimatycznej 31

32 PODSUMOWANIE THERMOHOUSE to korzyści dla Ciebie Doskonały współczynnik przenikania ciepła U 0,15 W/m2K Brak mostków termicznych Bez dodatkowego docieplania 2 razy szybsza technologia budowania w porównaniu z systemami tradycyjnymi Większa powierzchnia uŝytkowa przy tej samej powierzchni zabudowy NiŜsze rachunki za ogrzewanie Trwały i wytrzymały rdzeń konstrukcji zapewnia odporność na ekstremalne zjawiska Mniejsza grubość ścian w porównaniu z innymi systemami przy tym samym U Wysoka odporność ogniowa 32

33 DZIĘKUJEMY 33
