1 CADcat. Najważniejsze funkcje programu Wprowadzenie

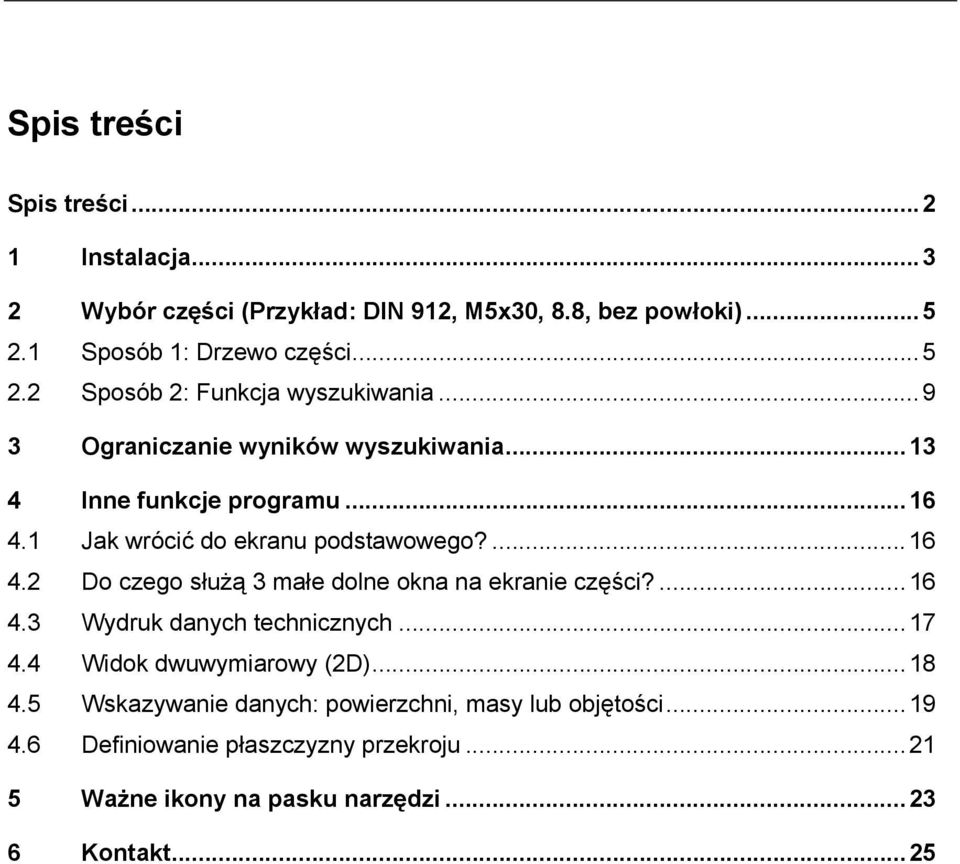

2 Spis treści Spis treści Instalacja Wybór części (Przykład: DIN 912, M5x30, 8.8, bez powłoki) Sposób 1: Drzewo części Sposób 2: Funkcja wyszukiwania Ograniczanie wyników wyszukiwania Inne funkcje programu Jak wrócić do ekranu podstawowego? Do czego służą 3 małe dolne okna na ekranie części? Wydruk danych technicznych Widok dwuwymiarowy (2D) Wskazywanie danych: powierzchni, masy lub objętości Definiowanie płaszczyzny przekroju Ważne ikony na pasku narzędzi Kontakt...25

...16 4.3 Wydruk danych technicznych...17 4.4 Widok dwuwymiarowy (2D)...18 4.5 Wskazywanie danych: powierzchni, masy lub objętości...19 4.

3 Ferdinand Gross CADcat. 3 1 Instalacja 1. Załaduj płytę CD-ROM do komputera.. 2. Na monitorze automatycznie otworzy się okno instalacji. Kliknij Installieren [Instaluj] u dołu po lewej stronie. 3. Na monitorze otworzy się okno do wyboru miejsca do zapisania programu. Po dokonaniu wyboru kliknij OK. Program zajmie 194 MB pamięci. 4. Instalacja rozpoczyna się automatycznie i trwa kilka minut. Postęp instalacji jest wskazywany przez wykres u dołu po lewej stronie. 5. Po zakończeniu instalacji można uruchomić program przez kliknięcie przycisku Start. 6. W przyszłości program można będzie uruchamiać bezpośrednio z pulpitu przez kliknięcie automatycznie umieszczonej na pulpicie ikony: 7. Płyta CD-ROM nie jest potrzebna do korzystania z programu! Używa się jej tylko raz do instalacji programu.

Po zakończeniu instalacji można uruchomić program przez kliknięcie przycisku Start. 6.

4 Ferdinand Gross CADcat. 4 Po dwukrotnym kliknięciu ikony ferdinand_gross na monitorze otwiera się następujące okno: Kliknij Start w celu uruchomienia programu. Wygląd ekranu po uruchomieniu programu:

5 Ferdinand Gross CADcat. 5 2 Wybór części (Przykład: DIN 912, M5x30, 8.8, bez powłoki) 2.1 Sposób 1: Drzewo części Dolne lewe okno ekranu podstawowego (patrz wyżej) zawiera drzewo części. Po kliknięciu foldera Ferdinand Gross w oknie obok pojawia się folder Verbindungselemente [Elementy złączne]: Dwukrotne kliknięcie! Dwukrotne kliknięcie na Verbindungselemente wywołuje foldery Stahl [Stal], Edelstahl Niro A1 A2 [Stal szlachetna nierdzewna A1 A2], Edelstahl A4 [Stal szlachetna nierdzewna A4], NE Metalle [Metale nieżelazne] i Kunststoffe [Tworzywa sztuczne]:

Po kliknięciu foldera Ferdinand Gross w oknie obok pojawia się folder Verbindungselemente [Elementy złączne]: Dwukrotne kliknięcie!

6 Ferdinand Gross CADcat. 6 Teraz należy zdecydować, z jakiego materiału jest wykonana poszukiwana część. Ponieważ poszukiwana w tym przykładzie śruba DIN 912 jest wykonana ze stali, to należy dwukrotnie kliknąć Stahl.

7 Ferdinand Gross CADcat. 7 Ponieważ szukamy śruby DIN 912, to następnie należy dwukrotnie kliknąć na Schrauben [Śruby]: Następnie należy dwukrotnie kliknąć na Innensechskantschra... [Śruba z łbem z gniazdem sześciokątnym]:

8 Ferdinand Gross CADcat. 8 Ostatnie dwukrotne kliknięcie na DIN 912 otwiera ekran poszukiwanej części:

9 Ferdinand Gross CADcat Sposób 2: Funkcja wyszukiwania Najpierw należy włączyć funkcję wyszukiwania. W tym celu należy kliknąć ikonę lornetki na pasku narzędzi.

10 Ferdinand Gross CADcat. 10 Na monitorze otworzy się maska wyszukiwania. Tu należy kliknąć na zakładkę Schlagwort [Słowo kluczowe]. Teraz w polu wyszukiwania należy wprowadzić poszukiwane pojęcie (1.), czyli w tym przykładzie: DIN 912. Ponadto należy usunąć wskazany przez zieloną strzałkę krzyżyk (2.) przez jedno kliknięcie. Po tych nastawieniach należy kliknąć na Suchen [Szukaj]

Teraz w polu wyszukiwania należy wprowadzić poszukiwane pojęcie (1.

11 Ferdinand Gross CADcat. 11 W dolnym polu na białym tle pojawią się wyniki wyszukiwania. Jeżeli wyszukiwanie dało kilka wyników, to należy wybrać żądaną część z listy. Po dwukrotnym kliknięciu pozycji na liście w tle otworzy ekran wybranej części i będzie można zamknąć maskę wyszukiwania. Kliknij w celu zamknięcia maski!

Jeżeli wyszukiwanie dało kilka wyników, to należy wybrać żądaną część z listy.

12 Ferdinand Gross CADcat. 12 Na monitorze widoczny będzie taki sam ekran danych wybranej części, jak przy wyszukiwaniu pierwszym sposobem.

13 Ferdinand Gross CADcat Ograniczanie wyników wyszukiwania W górnej części ekranu w tabeli widoczne są wszystkie możliwe do dostawy wymiary danej części. W celu ograniczenia wyników wyszukiwania należy kliknąć nagłówek kolumny wartości ograniczającej wyszukiwanie, np. Nennlänge [Długość nominalna].

widoczne są wszystkie możliwe do dostawy wymiary danej części.

14 Ferdinand Gross CADcat. 14 Na monitorze otworzy się maska, w której należy wprowadzić kryteria ograniczające, np. zakres długości nominalnej od 20 do 30 cm. Po kliknięciu na OK z tabeli usunięte zostaną wszystkie części, które nie odpowiadają kryteriom wyszukiwania. Takie ograniczenie można zastosować dla każdej kolumny tabeli, także dla kilku kolumn jednocześnie (np. długość nominalna i długość gwintu). Inną możliwością ograniczenia jest kliknięcie wartości, która ma być jedynym kryterium. Jeżeli wskazywane mają być tylko części o długości nominalnej 20, to należy kliknąć dowolną komórkę z długością nominalną 20. Z tabeli automatycznie zostaną usunięte wszystkie części o długościach nominalnych innych niż 20. W celu odwołania takiego ograniczenia należy kliknąć nagłówek kolumny prawym przyciskiem myszy.

Takie ograniczenie można zastosować dla każdej kolumny tabeli, także dla kilku kolumn jednocześnie (np. długość nominalna i długość gwintu).

15 Ferdinand Gross CADcat. 15 Po znalezieniu poszukiwanej części w potrzebnym wymiarze aktywuje się ją przez kliknięcie jej pozycji w górnej tabeli (przykład: DIN 912, M5x30, 8.8, blank).

16 Ferdinand Gross CADcat Inne funkcje programu 4.1 Jak wrócić do ekranu podstawowego? W celu powrotu do ekranu podstawowego należy kliknąć następującą ikonę: lub otworzyć menu Ansicht [Widok] i wybrać pozycję Teileauswahl [Wybór części]. 4.2 Do czego służą 3 małe dolne okna na ekranie części?

W celu powrotu do ekranu podstawowego należy kliknąć następującą ikonę:

17 Ferdinand Gross CADcat. 17 Einstellungen [Nastawienia] Okno po lewej stronie Danych technicznych [Technische Angaben] udostępnia do wyboru różne nastawienia, które wybiera się przez klikanie. Dane techniczne i prezentacja trójwymiarowa będą ew. dopasowywane do wybranych nastawień. Technische Angaben [Dane techniczne] W środkowym oknie widoczny jest rysunek śruby z przyporządkowanymi wymiarami z górnej tabeli. 3D- Schaubild [Prezentacja trójwymiarowa] W oknie po prawej stronie widoczna jest trójwymiarowa prezentacja wybranej części. Po kliknięciu na tym oknie i przytrzymaniu lewego przycisku myszy w przyciśniętym położeniu ruchy myszy będą powodowały odpowiednie obracanie śruby i umożliwiały jej ogląd ze wszystkich stron. 4.3 Wydruk danych technicznych Uzyskanie szczegółowego rysunku każdej części z przyporządkowanymi wartościami umożliwia funkcja wydruku danych technicznych. Kliknij prawym przyciskiem myszy na polu Danych technicznych. Na tym polu pojawi się okienko opcji. Kliknij na Drucken [Drukuj] w okienku opcji.

Technische Angaben [Dane techniczne] W środkowym oknie widoczny jest rysunek śruby z przyporządkowanymi wymiarami z górnej tabeli.

18 Ferdinand Gross CADcat Widok dwuwymiarowy (2D) Widok dwuwymiarowy uzyskuje się otwarcie menu Ansicht [Widok] i wybranie pozycji 2D-Ansicht. lub przez kliknięcie przycisku na górnym pasku narzędzi. Otworzy się następujące okno:

19 Ferdinand Gross CADcat. 19 Teraz w lewym górnym polu można przez klikanie wybierać poszczególne widoki. 4.5 Wskazywanie danych: powierzchni, masy lub objętości W celu wywołania wskazań tych danych należy otworzyć menu Extras i wybrać pozycję Volumen und Massenschwerpunkt [Objętość i środek masy].

20 Ferdinand Gross CADcat. 20 Na monitorze pojawi się następujące okno danych: W nagłówku tego okna można wybierać różne materiały, a wskazywane dane będą natychmiast dopasowywane.

21 Ferdinand Gross CADcat Definiowanie płaszczyzny przekroju W celu zdefiniowania płaszczyzny przekroju należy kliknąć prawym przyciskiem myszy na oknie prezentacji trójwymiarowej i w menu, które się otworzy, wybrać pozycję Schnittebene definieren... [Definiowanie płaszczyzny przekroju]. Otworzy się następujące okno: Przez klikanie poszczególnych pozycji określa się prezentację trójwymiarową, np. przez wybór płaszczyzny XZ.

22 Ferdinand Gross CADcat. 22 Prezentacja trójwymiarowa zostanie natychmiast zmodyfikowana. W celu powrotu do prezentacji normalnej należy po prostu wybrać pozycję Keine Schnittebene [Bez płaszczyzny przekroju].

23 Ferdinand Gross CADcat Ważne ikony na pasku narzędzi Włączanie funkcji wyszukiwania Wywoływanie ekranu wyboru części Wywoływanie widoku części Wywoływanie przezentacji dwywymiarowej Styl linii Widok z krawędziami ukrytymi (kolor szary) Widok bez krawędzi ukrytych Widok cieniowany Widok cieniowany z liniami Widok schematyczny z liniami Efekt Czerwnone/Zielone Cień Widok z przodu Widok z tyłu Widok z lewej strony

24 Ferdinand Gross CADcat. 24 Widok z prawej strony Widok z góry Widok z dołu Widok izometryczny Rzut perspektywiczny Obracanie (ta funkcja musi być włączona, aby możliwe było obracanie prezentacji trójwymiarowej) Przesuwanie (ta funkcja musi być włączona, aby możliwe było przesuwanie prezentacji trójwymiarowej) Powiększanie/Pomniejszanie (ta funkcja musi być włączona, aby możliwe było powiększanie/pomniejszanie prezentacji trójwymiarowej przez poruszanie myszy z przyciśniętym lewym przyciskiem) Powiększanie fragmentu Pokaż wszystko

25 Ferdinand Gross CADcat Kontakt Z pytaniami z sprawie instalacji i działania programu CADcat. prosimy zwracać się do właściwego przedstawiciela (doradcy w dziale Sprzedaży) lub do: Ferdinand Gross GmbH & Co. KG David Schmidt Daimlerstr Leinfelden-Echterdingen Tel.: 0711/ Fax: 0711/ infocad@schrauben-gross.de
