3 1. OGÓLNE WYTYCZNE, CO DO OBSŁUGI I BEZPIECZEŃSTWA 1. Przeczytaj uważnie poniższe wytyczne, co do obsługi i bezpieczeństwa przed uruchomieniem urządzenia VRE12P. 2. Urządzenie do odzysku czynnika chłodniczego może być obsługiwane wyłącznie przez wykwalifikowany personel techniczny! 3. Należy zawsze używać okularów i rękawic ochronnych w czasie pracy z czynnikami chłodniczymi w celu ochrony skóry i oczu przed parą i cieczą czynników chłodniczych. Należy unikać kontaktu z parą i cieczą czynników chłodniczych. 4. Nie należy wystawiać urządzenia na bezpośrednie działanie słońca i deszczu. 5. Należy upewnić się, że pomieszczenie, w którym pracujesz z urządzeniem do odzysku czynnika jest dobrze wentylowane. 6. Należy używać tylko autoryzowanych butli do odzysku czynnika chłodniczego z minimalnym ciśnieniem pracy 27,6 bar. 7. Nie należy przepełniać butli do odzysku czynnika. Butla nie może być wypełniona więcej niż w 80% swojej objętości z uwagi na rozszerzanie się cieczy. Przepełnienie butli może spowodować gwałtowną eksplozję. W czasie pracy należy używać wagi, aby uniknąć przepełnienia butli do odzysku czynnika chłodniczego. 8. Nie należy przekraczać ciśnienia roboczego butli do odzysku czynnika. 9. Nie należy mieszać różnych czynników chłodniczych w jednym zbiorniku, ponieważ nie będą one mogły być rozdzielone i wykorzystane ponownie. 10. Przed przystąpieniem do odzysku czynnika chłodniczego w butli powinien zostać osiągnięty poziom próżni -0,1 MPa, co jest konieczne do usunięcia gazów nieskraplających się. Każda butla opuszczająca fabrykę jest napełniona azotem, który powinien zostać usunięty przed pierwszym użyciem. 11. Gdy urządzenie nie jest używane, wszystkie zawory powinny być zamknięte, a na ich króćce powinny być założone zaślepki ochronne. Brak zaślepek może spowodować przedostawanie się powietrze i wilgoci z powietrza, co może przyczynić się do obniżenia parametrów pracy i skrócenia żywotności sprężarki. 12. W przypadku korzystania z przedłużacza należy zastosować typ minimum 14 AWG o długości maksymalnie 7,6 m. Dłuższy kabel może spowodować spadek napięcia i uszkodzenie sprężarki. 13. W czasie pracy musi być zawsze używany filtr odwadniacz, który powinien być często wymieniany. Każdy rodzaj czynnika chłodniczego musi posiadać własny filtr. W trosce o zapewnienie prawidłowej pracy urządzenia, należy użyć filtra wskazanego przez producenta urządzenia do odzysku. Wysokiej jakości filtr odwadniacz zapewni wysoką jakość pracy urządzenia. 14. Należy zachować szczególną ostrożność przy odzysku czynnika z instalacji po spaleniu silnika sprężarki. Należy wtedy użyć kolejno dwa filtry o wysokiej zdolności pochłaniania kwasu. Po zakończeniu odzysku należy przepłukać urządzenie małą ilością czynnika chłodniczego i czystego oleju, aby oczyścić je z substancji obcych. 15. Urządzenie jest wyposażone w wyłącznik wysokiego ciśnienia wewnętrznego. Gdy ciśnienie w układzie wzrośnie powyżej 38,5 bar, urządzenie automatycznie się wyłączy. Wyłącznik musi być ręcznie zresetowany. (Dostęp do niego jest przez otwór u dołu po lewej stronie panelu przedniego). 16. Jeżeli ciśnienie w butli przekroczy 20,7 bar należy skorzystać z METODY CHŁODZENIA BUTLI DO ODZYSKU CZYNNIKA w celu zmniejszenia w niej ciśnienia. 17. W celu utrzymania maksymalnej wydajność, należy użyć jak najkrótszego węża o średnicy 3/8" lub większej. Zaleca się korzystanie z węża nie dłuższego niż 0,9 metra. 18. Podczas odzyskania dużej ilości cieczy, należy skorzystać z PROCEDURY PCHANIA I WYSYSANIA CIECZY. 3

4 19. Po zakończeniu odzysku należy upewnić się, że w urządzeniu nie pozostawał czynnik chłodniczy. Należy przeczytać uważnie rozdział METODA SAMOOCZYSZCZANIA. Ciekły czynnik pozostający w urządzeniu może się rozszerzyć i zniszczyć podzespoły. 20. Jeśli urządzenie ma być przechowywane lub nie będzie używane przez dłuższy czas, zaleca się całkowite opróżnienie go z resztek czynnika chłodniczego i oczyszczenie suchym azotem. 2. DANE TECHNICZNE Moduł odzysku czynnika Moduł pompy próżniowej Czynnik Kategoria III: R12, R134a, R401C, R406A, R500 Kategoria IV: R22, R401A, R401B, R402B, R407C, R407D, R408A, R409A, R411A, R411B, R412A, R502, R509 Kategoria V: R402A, R404A, R407A, R407B, R410A, R507 Zasilanie V/60Hz V/50Hz Moc silnika 1/2HP 1/3HP Obroty silnika /min przy 50 Hz /min przy 60 Hz Maksymalny pobór 4 A przy 50Hz 3,5 A przy 50Hz prądu 8 A przy 60Hz 6,5 A przy 60Hz Sprężarka Bezolejowa, chłodzona powietrzem, tłokowa Automatyczny wyłącznik ciśnieniowy Wydajność odzysku [kg/min] 38,5 bar Kat.III Kat.IV Kat.V Para 0,23 0,25 0,26 Ciecz 1,57 1,81 1,85 Tryb pchanie / odsysanie 4,64 5,57 6,22 Pompa próżniowa Łopatkowa, dwustopniowa Wydajność wolumetryczna 5 CFM (141,6 l/min) Najniższa próżnia 30 mikronów Ilość oleju 10,5 oz (około 305 cm 3 ) Zakres temperatur pracy 0~40 O C VRE12 VRE 12P Wymiary 460 (L) X 380(W) x 365(H) mm 460 (L) X 400(W) x 420(H) mm Waga 33 kg 36 kg 4

5 Nr Opis 1 MANOMETR WLOTOWY 2 MANOMETR WYLOTOWY 3 POKRĘTŁO 4 PANEL 5 PRZYŁĄCZA 6 KOREK WLEWU OLEJU 7 POKRYWA 8 UCHWYT 9 OBUDOWA 10 WENTYLATOR OSIOWY 11 SEPARATOR OLEJU 12 POMPA PRÓŻNIOWA 13 INSTALACJA WYLOTOWA 14 KÓŁKA 15 PODSTAWA 16 SPRĘŻARKA 17 WENTYLATOR OSIOWY 2 18 SKRAPLACZ 19 PŁYTA TYLNA 20 RĘKOJEŚĆ WYSUWANA 21 ZAWÓR KONTROLNY 22 ZAWÓR DOBOROWY 23 WYŁĄCZNIK ZASILANIA 24 PRZEŁĄCZNIK SELEKCYJNY 25 WYŁĄCZNIK CIŚNIENIOWY 5

6 4. SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH 5. STANDARDOWE SPOSOBY ODZYSKIWANIA CIECZY I PAR CZYNNIKA 1. Upewnij się, że urządzenie jest stanie nadającym się do pracy. 2. Upewnij się, że wszystkie połączenia są prawidłowe i szczelne. 3. Otwórz zawór cieczowy w butli. 4. Upewnij się, że zawór RECOVER/EVACUATE znajduje się w pozycji RECOVER. 5. Upewnij się, że zawór RECOVER/PURGE znajduje się w pozycji RECOVER. 6. Otwórz zawór wylotowy w urządzeniu. 6

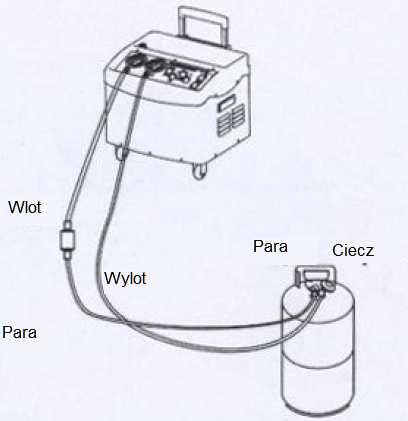

7 7. Otwórz zawór cieczy w baterii manometrów. Otwarcie zaworu cieczy spowoduje usunięcie płynu z systemu w pierwszej kolejności. Gdy ciecz zostanie usunięta, otwórz zawór gazu w baterii manometrów w celu kontynuowania opróżniania instalacji. 8. Podłącz urządzenie do właściwego wyjścia (patrz tabliczka na urządzeniu). 1) Przełącz wyłącznik zasilania na pozycję "ON". Powinno być słychać pracujący wentylator. 2) Przełącz przełącznik trybu pracy na pozycję RECOVER. UWAGA Jeżeli urządzenie nie uruchomi się, należy zamknąć zawór wlotowy i obrócić zawór RECOVER/PURGE na pozycję PURGE, a następnie ponownie uruchomić urządzenie. Potem obrócić zawór RECOVER/PURGE na pozycję RECOVER i otworzyć zawór wlotowy. 9. Powoli otwórz zawór wlotowy na urządzeniu. 1) Jeżeli sprężarka zacznie wydawać odgłosy stukania, powoli zakręcaj zawór wlotowy, aż do ustąpienia stuków. 2) Jeżeli zawór wlotowy był zamknięty, to powinien zostać całkowicie otwarty zaraz po tym, gdy ciecz została usunięta z instalacji (zawór gazowy baterii manometrów powinien również zostać otwarty w tym czasie). 10. Urządzenie powinno pracować do osiągnięcia żądanego poziomu próżni. 1) Zamknij zawory cieczy i gazu w baterii manometrów. 2) Wyłącz urządzenie. 3) Zamknij zawór wlotowy w urządzeniu i przeprowadzić PROCEDURĘ SAMOOCZYSZCZANIA opisanej dalej. OSTRZEŻENIE Należy zawsze oczyść urządzenie po każdym jego użyciu. Nie przeprowadzenie samooczyszczania i pozostawienie resztek czynnika w urządzeniu może doprowadzić do powstania kwasu, zniszczenia elementów wewnętrznych oraz spowodować uszkodzenie urządzenia. 6. TRYB SAMOOCZYSZCZANIA Procedura usuwania czynnika chłodniczego pozostałego w urządzeniu. 1. Zamknij zawory odcinające podłączonej instalacji chłodniczej lub klimatyzacyjnej, które są połączone z króćcem wlotowym urządzenia. 2. Wyłącz urządzenie. 3. Zamknij zawór wlotowy urządzenia. 7

8 4. Ustaw pokrętło RECOVER/PURGE na pozycję PURGE. 5. Uruchom ponownie urządzenie. 6. Urządzenie ma pracować do momentu osiągnięcia żądanego poziomu próżni. 7. Zamknij zawory na butli i urządzeniu. 8. Wyłącz urządzenie. 9. Ustaw ponownie pokrętło RECOVER/PURGE na pozycję RECOVER. 10. Rozłącz i spakuj wszystkie przewody i filtr odwadniacz. 7. TRYB PCHANIA I WYSYSANIA CIECZY PROCEDURA PCHANIA I WYSYSANIA CIECZY może być zastosowana jedynie w dużych instalacjach, gdzie ilość czynnika chłodniczego jest nie mniejszej niż 10 kg. UWAGA Podczas korzystania z procedury " PCHANIE I WYSYSANIE CIECZY " należy użyć wagi elektronicznej w celu uniknięcia przepełnienia butli. Po uruchomieniu syfonu może dojść do przepełnienia butli nawet, jeżeli jest ona wyposażona w czujnik poziomu. Przypływ czynnika można trwać nawet, gdy urządzenie zostało wyłączone. Należy ręcznie zamknąć zawory na butli i urządzeniu, aby zapobiec przepełnieniu butli do odzysku czynnika. 1. Ustaw pokrętło RECOVER/PURGE na pozycję RECOVER. 2. Otwórz zawór wylotowy. 3. Otwórz zawór wlotowy. 4. Gdy wskazanie na wadze elektronicznej przestanie rosnąć zamknij wszystkie zawory (przyłącza). 5. Wyłączyć urządzenie. 8

9 8. TRYB CHŁODZENIA BUTLI DO ODZYSKU CZYNNIKA POSTĘPOWANIE PRZED PRZYSTĄPIENIEM DO CHŁODZENIA BUTLI DO ODZYSKU CZYNNIKA. 1. Aby rozpocząć pracę w butli musi być minimum 0,5 kg czynnika chłodniczego. 2. Ustaw pokrętło RECOVER/PURGE na pozycji RECOVER. 3. Otwórz zawór cieczy i pary na butli. 4. Włącz zasilanie urządzenia i uruchom sprężarkę. 5. Otwórz zawór wlotowy i wylotowy na urządzeniu. 6. Przekręcaj zawór wylotowy na urządzeniu tak, aby ciśnienie na wyjściu było o 100 psi większe niż ciśnienie na wejściu, ale nie więcej niż 300 psi. 7. Urządzenie powinno działać, aż butla do odzysku będzie zimna. Procedura chłodzenia butli w trakcie odzysku czynnika chłodniczego. 1. Otwórz zawór pary czynnika chłodniczego w butli (jest zamknięty podczas odzysku). 2. Zamknąć oba zawory w baterii manometrów. 3. Postępuj zgodnie z 6 i 7 POSTĘPOWANIE PRZED PRZYSTĄPIENIEM DO CHŁODZENIA BUTLI DO ODZYSKU CZYNNIKA. 9

10 9. TRYB OPRÓŻNIANIA 1. Ustaw pokrętło zaworu RECOVER/EVACUATION w pozycji EVACUATION. 2. Ustaw przełącznik POWER na ON. Powinno być słychać pracę wentylatora. 3. Ustaw przełącznik MODE w pozycję EVACUATE. 4. Urządzenie ma pracować do momentu osiągnięcia żądanego poziomu próżni. 5. Wyłącz urządzenie. 6. Rozłącz i spakuj wszystkie węże. 7. Załóż zaślepki na króćce wylotowy i wlotowy, aby zapobiec zanieczyszczeniu. 10

11 10. KONSERWACJA POMPY PRÓŻNIOWEJ OLEJ Stan i typ oleju używanego w każdej zaawansowanej technicznie pompie próżniowej jest niezwykle ważne, gdy celem jest najwyższy poziom próżni. Zalecane jest używanie oleju o wysokich parametrach. Olej jest specjalnie oznaczony, a jego skład pozwala osiągnąć maksymalną lepkość przy normalnych warunkach pracy oraz poprawia rozruch przy niskich temperaturach otoczenia. PROCEDURA WYMIANY OLEJU 1. Uruchom pompę próżniową, aby ją rozgrzać. 2. Przełącz przełącznik zasilania na pozycję OFF i odłączyć urządzenie od źródła zasilania. 3. Ustaw urządzenie na płaskiej powierzchni i umieścić odpowiedni pojemnik (do zużytego oleju) pod korkiem spustowym. 4. Zdjąć korek wlewu oleju i korek spustowy oleju. 5. Spuszczaj olej do pojemnika, aż spływ oleju zostanie całkowicie zatrzymany. 6. Załóż z powrotem korek spustowy oleju. 7. Wlewaj olej do pompy próżniowej do momentu, gdy tylko pokaże się na dole wziernika. 8. Przybliżona pojemność zbiornika oleju to 20 oz (około 580 cm 3 ). 9. Upewnij się, że otwór wlotowy jest ograniczona i włączyć pompę próżniową. 10. Uruchom pompę na około minutę, a następnie sprawdzić poziom oleju. Jeżeli poziom oleju jest poniżej wziernika, dolewaj olej powoli (przy pracującej pompie), aż olej dojdzie do linii OIL LEVEL. 11. Załóż korek na wlew oleju, upewnij się, że króciec wlotowy jest zaślepiony i korek spustu oleju jest dobrze dokręcony. 11. ROZWIĄZYWANIE PROBLEMÓW OBJAW PRZYCZYNA ROZWIĄZANIE Wentylator nie pracuje, gdy Przewód zasilający jest nie Podłącz przewód zasilający. wyłącznik zasilania jest w pozycji podłączony. ON Napięcie niewłaściwe. Sprawdzić zasilanie. Wentylator pracuje, ale sprężarka nie startuje, gdy przełącznik Mode Switch jest w pozycji RECOVERY. Przepalił się bezpiecznik. Urządzenie zostało wyłączone wyłącznikiem wysokiego ciśnienia. Wymień bezpiecznik na nowy. Obniż ciśnienia, a następnie naciśnij przycisk na wyłączniku wysokiego ciśnienia. 11

12 Sprężarka uruchamia się, ale przestaje działać po kilku minutach Ciśnienie wyjściowe jest zbyt wysokie. Awaria silnika lub innego komponentu elektrycznego. Zawór purge jest na pozycji PURGE. Zawór wylotowy nie jest otwarty i zadziałało zabezpieczenie wysokiego ciśnienia. Obróć zawór wlotowy na pozycję CLOSED, zawór purge na pozycję PURGE. Następnie obróć ponownie zawór wlotowy na pozycję OPEN, a zawór purge na pozycję RECOVER. Skontaktuj się z serwisem fabrycznym. Obróć zawór purge jest na pozycję RECOVER. Obróć zawór wylotowy na pozycję OPEN. Proces odzysku przebiega zbyt wolno. Urządzenie nie osiąga próżni. Zawór na butli do odzysku czynnika nie jest otwarty. Ciśnienie wewnątrz butli do odzysku jest zbyt wysokie. Uszczelki sprężarki są zużyte. Połączenia węży są nieszczelne. Wyciek w urządzeniu. Otwórz zawór na butli do odzysku czynnika. Obniż temperaturę butli poprzez zastosowanie METODY CHŁODZENIA BUTLI DO ODZYSKU CZYNNIKA. Wymagane wezwanie serwisu. Dokręć końcówki węży. Wymagane wezwanie serwisu. 12
