1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OBIEKT : Budynek administracyjny (wpis do rejestru zabytków pod nr rej. 453/1-2/Wlkp/A) ADRES : Gołaszyn 60 gm. Bojanowo pow. rawicki woj. Wielkopolskie działka nr 648 INWESTOR : Wielkopolski Ośrodek Doradztwa Rolniczego w Poznaniu ul. Sieradzka Poznań TEMAT : Remont dachu wraz z wymianą dachówki ceramicznej (karpiówki), naprawą i wymianą rynien i rur spustowych. Poznań

2 1. Nazwa zamówienia : Remont dachu wraz z wymianą dachówki ceramicznej (karpiówki), naprawą i wymianą rynien i rur spustowych. 2. Przedmiot i zakres prac remontowych obejmuje : 1. Wymiana pokrycia dachu z dachówki ceramicznej (karpiówki) wraz z łaceniem 2. Wymiana obróbek blacharskich kominów, koszy, okapów, rynien i rur spustowych 3. Wymiana instalacji odgromowej 4. Wymiana pokrycia dachu (altana) z blachy cynkowej 5. Przemurowanie kominów ponad dachem 6. Czyszczenie i malowanie imigrantem ochronnym elementów drewnianych dachu 7. Obróbki blacharskie, wzmocnienie konstrukcji końcówek krokwi 8. Wywóz gruzu na wysypisko oraz utylizacja 9. Ocieplenie wewnętrzne powierzchni dachu wata szklana + folia paroizolacyjna 10. Montaż drabiny wewnętrznej wyłazowej na poddasze Szczegółowy zakres robót: wg załączonego przedmiaru robót 3. Informacje o terenie budowy : Przekazanie placu budowy: Zamawiający w terminie wskazanym w umowie o udzieleniu zamówienia publicznego przekaże protokolarnie Wykonawcy teren na warunkach określonych w ogólnych warunkach umowy. Wykonawca zobowiązany jest do zabezpieczenia terenu budowy oraz wszystkich materiałów i elementów wyposażenia używanych do realizacji robót od dnia przekazania na cały okres umowy do dnia odbioru ostatecznego robót. Ochrona środowiska: Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robot wszelkie przepisy dotyczące ochrony środowiska naturalnego. Stosowane materiały i wyroby nie mogą być szkodliwe dla środowiska. Odpady o niskiej uciążliwości powinny być wywiezione na przeznaczone do tego celu składowisko. Odpady o dużej uciążliwości powinny zostać przekazane do utylizacji. Ochrona przeciwpożarowa: Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich" Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. Program bezpieczeństwa i ochrony zdrowia: W trakcie realizacji robót wykonawca będzie stosował się do wszystkich obowiązujących przepisów i wymagań w zakresie bezpieczeństwa i ochrony zdrowia. W tym celu, jest zobowiązany opracować plan bezpieczeństwa i ochrony zdrowia. Na jego podstawie musi zapewnić, żeby personel nie pracował w warunkach, które są niebezpieczne, szkodliwe dla zdrowia i nie spełniają odpowiednich wymagań sanitarnych. Wykonawca dostarczy na budowę i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa. Zapewni odpowiednie wyposażenie i odzież wymaganą dla ochrony życia i zdrowia personelu zatrudnionego na placu budowy. Całość kosztów zachowania zgodności przepisami bezpieczeństwa i ochrony zdrowia są wliczone w cenę oferty. Organizacja robót: Przed przystąpieniem do wykonania robót wykonawca jest zobowiązany do opracowania: szczegółowy harmonogram robót 2

3 Opracowany przez wykonawcę projekt organizacji robót musi być dostosowany do charakteru i zakresu przewidywanych do wykonania robót. Ma on zapewnić zaplanowany sposób realizacji robót, w oparciu o zasoby techniczne, ludzkie i organizacyjne, które zapewnią realizację robót zgodnie z harmonogramem robót Zabezpieczenie interesów osób trzecich: Zgodnie z art. 652 Kodeksu Cywilnego Wykonawca przejmuje protokolarnie od Zamawiającego część terenu objętego remontem i ponosi odpowiedzialność na zasadach ogólnych za szkody wynikłe na tym terenie. Wykonawca będzie realizował roboty w sposób powodujący jak najmniejsze niedogodności dla użytkowników znajdujących obiekcie, a także sąsiednich budynków. Wykonawca odpowiada za ochronę instalacji i urządzeń zlokalizowanych na powierzchni terenu i pod jego poziomem, takie jak rurociągi, kable itp. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi inspektora nadzoru i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych przez Zamawiającego. Zaplecze dla potrzeb Wykonawcy. Zamawiający nie zapewnia magazynu na kubaturowe materiały Wykonawcy. Zamawiający zapewnia Wykonawcy dostęp do mediów. /woda prąd/. Zaplecze magazynowe materiałów masowych zorganizować na prowizorycznie wygrodzonej części posesji. Warunki dotyczące organizacji ruchu. Zamawiający umożliwi wjazd na teren posesji oraz miejsca postojowe na parkingu. Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji prac do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, dozorców i wszystkie inne środki niezbędne do ochrony robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę oferty. 4. Zakres robót objętych przedmiotem zamówienia określony jest kategorią robót CPV naprawa i konserwacja dachów CPV kładzenie rynien CPV wywóz pozostałości budowlanych CPV montaż instalacji piorunochronnej 5. Określenia podstawowe Określenia podstawowe związane bezpośrednio bądź pośrednio z przedmiotem zamówienia zawarte są w: - art. 3 Prawa budowlanego i rozporządzeniach do niego, - art. 2 ustawy o wyrobach budowlanych i rozporządzeniach do niej, - art. 3 ustawy o ochronie zabytków i opiece nad zabytkami i rozporządzeniach do niej, - art. 13 ustawy z dnia r. o ochronie przeciwpożarowej i rozporządzeniach do niej 6. Wymagania dotyczące właściwości wyrobów i robót budowlanych oraz niezbędne 3

4 wymagania związane z ich przechowywaniem, warunkami dostawy, składowaniem i kontrolą jakości. Przy wykonywaniu robót objętych niniejszą specyfikacją mogą być stosowane wyroby wprowadzone do obrotu zgodnie z Ustawą z dnia r. o wyrobach budowlanych (Dz. U. 2004, Nr 92, poz. 881) oraz rozporządzeniami do niej. Przechowywanie materiałów winno odbywać się zgodnie z zaleceniami producenta, aprobatami techn. czy dokumentacją techniczną wyrobu. Wszystkie materiały dostarczone i używane przez Wykonawcę powinny być w I gatunku. Wykonawca każdorazowo przed dostawą okien, płytek, grzejników itp. przedstawi Zamawiającemu ich wzory do akceptacji. Zmiana materiałów przyjętych w materiałach przetargowych możliwa jest za zgodą Zamawiającego. Dachówki muszą posiadać co najmniej 30-letnią gwarancję producenta. Wybrany producent dachówek powinien zapewnić również w ramach jednolitego systemu : dachówki specjalne kalenicowe, gąsiory : szczytowe i wentylacyjne, nieceramiczne akcesoria i dodatki (taśmy uszczelniające, membrany, płotki). Zamawiający może zażądać od Wykonawcy certyfikatu, na podstawie, którego materiał budowlany jest dopuszczony do obrotu. Materiały nieodpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym przez Inspektora Nadzoru. Każdy rodzaj robót, w którym znajdują się niezbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem i niezapłaceniem. 7. Wymagania dotyczące sprzętu i maszyn do wykonania robót objętych niniejszą specyfikacją. Zamawiający nie ma szczególnych wymagań dotyczących sprzętu i maszyn do wykonania robót. 8. Wymagania dotyczące środków transportu. Zamawiający nie ma szczególnych wymagań dotyczących środków transportu, które użyje wykonawca dla wykonania robót. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 9. Wymagania dotyczące wykonania robót budowlanych. Roboty budowlane będą wykonywane na obiekcie znajdującym się pod nadzorem konserwatora zabytków. Wszelkie prace muszą być prowadzone w sposób wskazany w pozwoleniu na prowadzenie robót budowlanych. Zamawiający wyznaczy osobę wykonującą nadzór inwestorski zgodnie z Rozporządzeniem Ministra Kultury i Dziedzictwa Narodowego z dnia 27 lipca 2011 r. w sprawie prowadzenia prac konserwatorskich, prac restauratorskich, robót budowlanych, badań konserwatorskich, badan architektonicznych i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych ( Dz. U. Nr 165, poz. 987). Polecenia Inspektora Nadzoru będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. Przed przystąpieniem do robót rozbiórkowych należy przeprowadzić dokładne rozeznanie budynku i otaczającego terenu. Przed przystąpieniem do robót budowlanych należy wykonać wszystkie niezbędne zabezpieczenia, zgromadzić potrzebne narzędzia i sprzęt oraz wykonać odpowiedni urządzenia do usuwania z budynku materiału z rozbiórki. Pracownicy zatrudnieni 4

5 przy robotach rozbiórkowych powinni być dokładnie zaznajomieni z zakresem prac. Do usuwania gruzu należy stosować zsypy (rynny). Gruz nie może być gromadzony na stropach, schodach itp. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych powinno się zabezpieczyć lub wytyczyć drogi, a obejścia i objazdy wyraźnie oznakować. W razie konieczności wykonywania pokryć w niekorzystnych warunkach atmosferycznych powinny być zastosowane środki zabezpieczające przed możliwością szkodliwego ich oddziaływania na jakość i trwałość pokrycia, np. zadaszenie. Przez cały okres prac Wykonawca w celu zabezpieczenia ewentualnego zalewania przez opady atmosferyczne stropu nad piętrem zabezpieczy podłogę strychu folią budowlaną Obróbki blacharskie przy kominach, wywietrznikach, wyłazach dachowych powinny być wykonane zgodnie z PN-61/B-10245, obróbki powinny być dostosowane do wielkości i pochylenia połaci dachu. Dla wszystkich kominów należy na całym obwodzie wykonać kołnierze z blachy cynkowo-tytanowej oraz uszczelnione opierzenia. Zabezpieczenie przed korozja biologiczna Wszystkie elementy z drewna stosowane w budownictwie powinny być zabezpieczone przed korozją biologiczną. Jakość zabezpieczeń powinna spełniać wymagania określone w normie państwowej lub instrukcjach wydanych przez ITB. Środki chemiczne do zabezpieczenia elementów i konstrukcji z drewna przed korozja biologiczna i owadami nie powinny powodować korozji łączników metalowych. Przed przystąpieniem do robót pokrywczych dachówką należy przeprowadzić badania materiałów, które będą wykorzystane do wykonania robót oraz kontrole i odbiór łacenia dachu. Badania prawidłowości łacenia powinno podlegać sprawdzeniu w zakresie przekroju i rozstawu łat, poziomu łat i zamocowaniu łat. Wyniki badań powinny być odnotowane w formie protokołu kontroli, wpisane do dziennika budowy i akceptowane przez Inspektora Nadzoru. Płyty waty szklanej układać na sucho, dosuwając je szczelnie jedna do drugiej zgodnie z zaleceniami producenta. Wykonawca jest odpowiedzialny za wywóz odpadów budowlanych i ich utylizację zgodnie z obowiązującymi przepisami i poleceniami Inspektora Nadzoru. Wykonawca jest zobowiązany przedstawić zaświadczenie z miejsca, gdzie została przeprowadzona utylizacja Instalacja odgromowa Wymianę instalacji odgromowej należy wykonać zgodnie z obowiązującą normą PN-93/E /443 Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami atmosferycznymi. Po zakończeniu robót należy wykonać i dostarczyć protokoły skuteczności rezystencji uziomów. 10. Opis działań związanych z kontrolą oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia. Wykonawca jest odpowiedzialny za pełna kontrolę jakości robót i stosowanych materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając w to personel Wykonawcy. Dziennik budowy. Dziennik budowy jest wymaganym dokumentem urzędowym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania terenu budowy do końca okresu gwarancyjnego. 5

6 Prowadzenie dziennika budowy spoczywa na kierowniku budowy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej strony budowy. Do dziennika budowy należy wpisywać w szczególności: datę przekazania Wykonawcy terenu budowy, datę przekazania przez Zamawiającego dokumentacji projektowej, uzgodnienie przez Inspektora nadzoru programu zapewnienia jakości i harmonogramów robót, terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy ich przyczyny przerw w robotach, uwagi i polecenia Inspektora Nadzoru, daty zarządzenia wstrzymania robót, z podaniem powodu, zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia i uwagi Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom w związku z warunkami klimatycznymi, dane dotyczące sposobu wykonywania zabezpieczenia robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem kto je prowadził, inne istotne informacje o przebiegu robót. Badania materiałów przeprowadza się pośrednio na podstawie zapisów w dzienniku budowy dotyczących przyjęcia materiałów na budowę oraz dokumentów towarzyszących wysyłce przez producenta, potwierdzających zgodność użytych materiałów z wymogami Zamawiającego. Pozostałe dokumenty budowy. Do dokumentów budowy zalicza się, oprócz wymienionych w tym punkcie, następujące dokumenty: 1) pozwolenie na budowę 2) protokoły przekazania terenu budowy, 3) umowy cywilnoprawne z osobami trzecimi, 4) protokoły odbioru robót, 5) protokoły z narad i ustaleń, 6) plan bezpieczeństwa i ochrony zdrowia, 7) pozwolenie konserwatorskie na prowadzenie robót budowlanych. 11. Wymagania dotyczące przedmiaru i obmiaru robót. Ze względu na wynagrodzenie ryczałtowe Zamawiający sporządzony przez siebie przedmiar robót dołączył do dokumentacji przetargowej z zastrzeżeniem, że ma on charakter jedynie informacyjny. 12. Odbiór robót. Zamawiający dokona odbioru końcowego w terminie odwrotnym po otrzymanym zgłoszeniu od Wykonawcy, iż zakres całkowity robót został wykonany. Odbioru ostatecznego dokona komisja wyznaczona przez Zamawiającego w obecności Wykonawcy. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu (ilości) oraz jakości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy. 6

7 13. Podstawa płatności. Dla robót podstawą płatności jest wartość (kwota) podana przez Wykonawcę i przyjęta przez Zamawiającego w złożonej ofercie. 14. Dokumenty odniesienia. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (t.j. Dz. U nr 243, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. Nr 202 poz z późn. zm.) Ustawa z dnia r. o wyrobach budowlanych (Dz. U. 2004, Nr 92, poz. 881) Rozporządzeniem Ministra Kultury i Dziedzictwa Narodowego z dnia 27 lipca 2011 r. w sprawie prowadzenia prac konserwatorskich, prac restauratorskich, robót budowlanych, badań konserwatorskich, badan architektonicznych i innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych ( Dz. U. Nr 165, poz. 987) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U nr 47 poz. 401) PN-71/B Roboty pokrywcze. Krycie dachówką ceramiczną. Wymagania i badania przy odbiorze PN-75/B-12029/Az1: 1999 Ceramiczne materiały dekarskie. Dachówki i gąsiory dachowe. Badania PN-B Az 2002 Wyroby ceramiczne i silikatowe. Pakowanie przechowywanie i transport. PN-EN 490: PN-EN 1304: 2002/Apl: 2004 Dachówki ceramiczne. Definicja i specyfikacja wyrobów. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej, cynkowej i tytanowo-cynkowej PN-B12051:1997 Wyroby budowlane ceramiczne PN-EN 1443:2005 Kominy, wymagania ogólne PN-EN 1457:2003/A1:2004 Kominy. Ceramiczne wewnętrzne przewody kominowe. Wymagania i metody badań (zmiana A1) PN-93/E-05009/443 Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami atmosferycznymi Warunki techniczne wykonania i odbioru robót budowlanych- część C zabezpieczenia i izolacje PN-80/B PN-75/B PN-75/B Materiały do izolacji cieplnej z włókien nieorganicznych 7

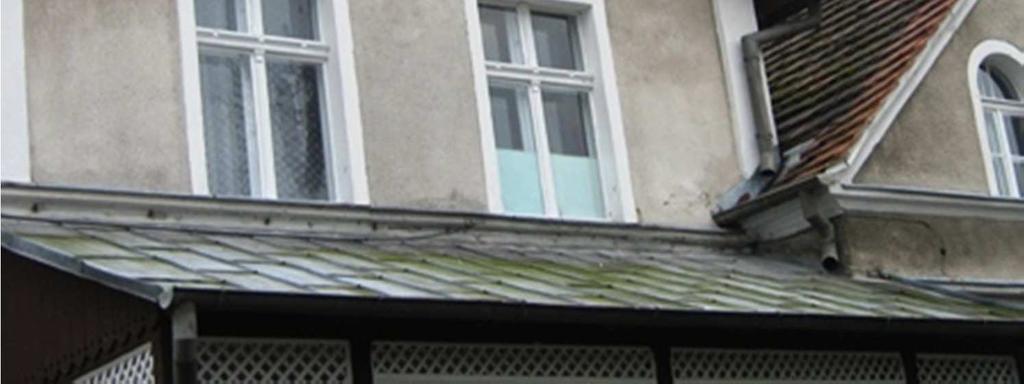

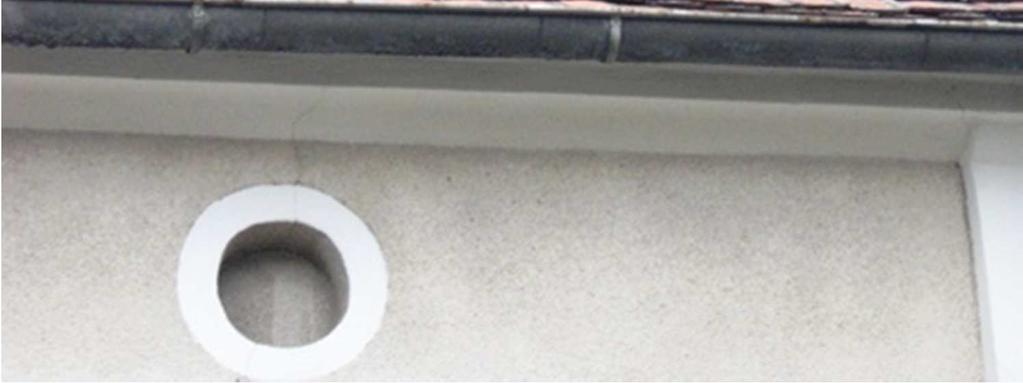

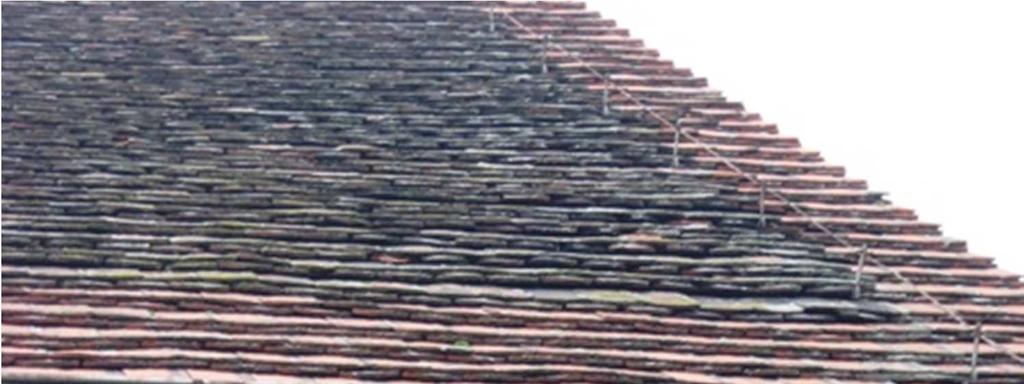

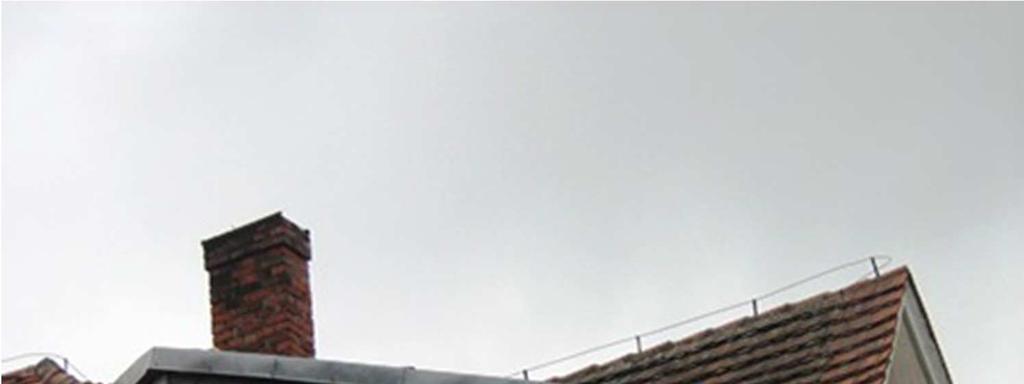

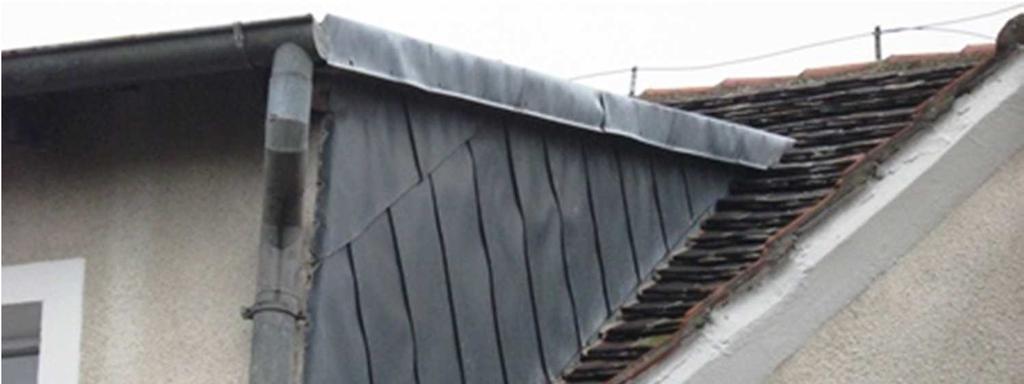

8 Budynek administracyjny Gołaszyn 60 8

9 9
