opracowanie : PROJEKT BUDOWLANO-WYKONAWCZY ZMIANY POKRYCIA DACHU, OKIEN I OŚWIETLENIA SALI GIMNASTYCZNEJ ZESPOŁU SZKÓŁ W LIGOCIE

Transkrypt

1 opracowanie : PROJEKT BUDOWLANO-WYKONAWCZY ZMIANY POKRYCIA DACHU, OKIEN I OŚWIETLENIA SALI GIMNASTYCZNEJ ZESPOŁU SZKÓŁ W LIGOCIE branża : obiekt : ARCHTEKTURA SALA GIMNASTYCZNA ZESPOŁU SZKÓŁ W LIGOCIE lokalizacja : LIGOTA UL. BIELSKA 17 DZ. NR 850, 851, 858, 5517 Inwestor : ZESPÓŁ OBSŁUGI PLACÓWEK OŚWIATOWYCH W CZECHOWICACH-DZIEDZICACH Czechowice-Dziedzice ul. Ligocka 1 PROJEKTANT OŚWIADCZA, ŻE PROJEKT NINIEJSZY ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ projektował : opracował: sprawdził: gr inż. arch. Jerzy STAWOWCZYK SL-049, SLK/BO/4060/06 gr inż. Aleksander JANICKI gr inż. arch. Weronika JANCZAREK 30 SIERPIEŃ 01 ROK EGZ.

2 1 ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY 1 PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA 3 LOKALIZACJA 4 DANE TECHNICZNE 5 DANE TECHNICZNO-MATERIAŁOWE 3 6 WARUNKI OCHRONY PRZECIWPOŻAROWEJ 4 7 UWAGI KOŃCOWE 4 8 INFORMACJA BIOZ 5 STAN FORMALNO-PRAWNY - DOKUMENTY MAPA EWIDENCYJNA 1:000 6 WYRYS Z MAPY ZASADNICZEJ 1: WYPIS Z REJESTRU GRUNTÓW 8 RYSUNKI PROJEKTOWE 1 ZAGOSPODAROWANIE RZUT PARTERU POZ. +1,00 M 3 RZUT PARTERU POZ. +6,00 M 4 RZUT POŁACI DACHU 5 PRZEKRÓJ A-A 6 ELEWACJE 7 ZESTAWIENIE OKIEN 8 ELEMENTY KONSTRUKCJI 9 ELEMENTY KONSTRUKCJI DACHU 10 STOPKA PODPOROWA 11 WZMOCNIENIE PŁATWI 1 SZCZEGÓŁY RYSUNKI INWENTARYZACYJNE 1i RZUT PARTERU POZ. +1,00 M i RZUT PARTERU POZ. +6,00 M 3i RZUT POŁACI DACHU 4i PRZEKRÓJ A-A 5i ELEWACJE

3 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA - Uowa Nr 9/01 z dn r na wykonanie projektu budowlano-wykonawczego ziany pokrycia dachu, wykonania okien oraz oświetlenia sali ginastycznej dla Zespołu Szkół w Ligocie, - ustalenia techniczno-ateriałowe oraz zakresu opracowania z Inwestore i Użytkownikie, - wypis z rejestru gruntów, - apa ewidencyjna 1:000, - wyrys z apy zasadniczej - 1:1000, - poiary inwentaryzacyjne, - Rozporządzenie Ministra Infrastruktury z dn r Dz.U.Nr 10 oraz z dn r Dz.U.Nr 0 poz.07 w sprawie szczegółowego zakresu i fory dokuentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz prograu funkcjonalno-użytkowego, - Prawo budowlane - ustawa z dn r Dz.U.Nr 106 poz.116 z 000r z późn. zianai, - Rozporządzenie Ministra Infrastruktury z dn r w sprawie warunków technicznych jaki powinny odpowiadać budynki i ich usytuowanie Dz.U.Nr 75 z 00r z późn. zianai.. PRZEDMIOT OPRACOWANIA Przediote niniejszego opracowania jest projekt budowlano-wykonawczy ziany pokrycia dachu, wykonania okien oraz oświetlenia sali ginastycznej dla Zespołu Szkół w Ligocie. Przediotowy obiekt - sala ginastyczna - to parterowy, niepodpiwniczony segent o funkcji dydaktyczno-oświatowej. 3. LOKALIZACJA ZAGOSPODAROWANIE BEZ ZMIAN Przediotowy obiekt jest usytuowany w północno-wschodniej części działki. Obiekt a zapewniony dojazd oraz wejście bezpośrednio z ulicy Bielskiej, przylegającej do zachodniej granicy posesji. W bezpośredni sąsiedztwie sali ginastycznej boisko sportowe z urządzeniai lekkiej atletyki. W sąsiedztwie obiektu pojeniki na śieci kounalno-bytowe. Eleenty uzbrojenia-podłączenia do sieci zewn. to przyłącze wod.-kan., przyłącze do sieci gazowej oraz elektroenergetycznej i telekounikacyjnej. Wody opadowe są odprowadzone systee kanalizacji deszczowej. 5. DANE TECHNICZNE -wyiary zewn. dł./szer. 30,8x19,7 [] -wysokość 10,87 [] -liczba kondygnacji 1 -powierzchnia zabudowy 593,90[] -kubatura 5345,00 [3] -powierzchnia dachu 607,00 []

4 3 6. DANE TECHNICZNO-MATERIAŁOWE 6.1. OCENA STANU TECHNICZNEGO Przediotowy obiekt został wzniesiony w latach 90-tych jako rozbudowa kopleksu zabudowań szkolnych dydaktycznych z salą ginastyczną. Stan konstrukcji budynku nie budzi zastrzeżeń. Konstrukcja ścian to szkielet żelbetowy wypełniony ure (licowany w elewacji i od wewnątrz) z cegły klinkierowej gr. 5c + 1c, z wewnętrzną warstwą teroizolacyjną z płyt styropianowych gr. 10c. Posadowienie ścian na ławach fundaentowych wylewanych onolitycznie z betonu żwirowego. Konstrukcja stropodachu sali ginastycznej stalowa, pokryta płytai poliwęglanowyi z pase kalenicowy z blachy stalowej z warstwai teroizolacji z płyt styropianowych. Okna PCV. 6.. ZAKRES ROBÓT MODERNIZACYJNYCH Wyiana pokrycia stropodachu z płyt poliwęglanowych na blachę stalową powlekaną trapezową LT70, warstwą teroizolacji z wełny ineralnej gr. 4c oraz sufite z blachy stalowej, powlekanej, trapezowej LT40, wraz z wyianą blachy pasa kalenicowego T35 z obróbkai blacharskii Rynny i rury spustowe z blachy stalowej powlekanej Obróbka urów ogniowych z blachy stalowej powlekanej szer. 40c Odtworzenie instalacji odgroowej z podłączenie do istniejących płaskowników. W wypadku niesatysfakcjonującego wyniku badań skuteczności instalacji wykonać jej odernizację w oparciu o niezbędną dokuentację projektową Okna aluiniowe zgodnie z zest. połowa otwierana anualnie (cięgno). Szklenie : Szkło ESG Cool Lite ST150 6/16/44. U=1,1W/K Szkło obustronnie bezpieczne. Współczynniki światła: TL 45%, RL ext 19%, RL int 18%, T uv 16% Współczynniki energii: TE 8%, RE ext 0%, AE1 45%, AE 7%, Solar Factor 0,37 Współczynnik zacienienia: 0,4 Współczynnik przenikania ciepła U=1,1W/K Podokienniki z blachy stalowej powlekanej szer. 0c Parapety z kongloeratu szer. 30c, białe Zwieńczenie ścian wieńce żelbetowy z eleentai kotwienia podparcia strefy okapowej pokrycia Ocieplenie odkrytych fragentów szkieletu żelbetowego i zwieńczenia ścian płytai styropianowyi z wykończenie tynkie akrylowy.

5 4 7. OCHRONA PRZECIWPOŻAROWA OBIEKTU 7.1. DANE TECHNICZNE Wysokość budynku ax.10,87 Liczba kondygnacji nadzienych 1 Powierzchnia zabudowy 593, ODLEGŁOŚCI OD OBIEKTÓW SĄSIEDNICH Odległość od najbliższego budynku ieszkalnego i usługowego PARAMETRY POŻAROWE WYSTĘPUJĄCYCH SUBSTANCJI PALNYCH Budynek będzie docieplony płytai styropianowyi EPS Gęstość pozorna 15 kg/3, Reakcja na ogień EUROKLASA E (saogasnący) KLASYFIKACJA OBIEKTU rodzaj budynku budynek użyteczności publicznej, liczba kondygnacji 1 nadziena, wysokość budynku 9,50 budynek niski (N), kategoria zagrożenia ludzi ZL1, klasa odporności pożarowej B Przewidywana gęstość obciążenia ogniowego Przewidywane obciążenie ogniowe nie przekroczy 500 MJ/ 7.6. Zagrożenie wybuche, strefy pożarowe poieszczeń oraz przestrz. zewn. b.z 7.7. Podział obiektu na strefy pożarowe bez zian Klasa odporności ogniowej obiektu bez zian Warunki ewakuacji, drogi pożarowe bez zian Urządzenia i wyposażenie przeciwpożarowe w obiekcie oraz zaopatrzenie w wodę do zewnętrznego gaszenia pożaru bez zian. 8. UWAGI KOŃCOWE Materiały budowlane winny posiadać atesty oraz aprobaty techniczne. Roboty budowlane będą prowadzone pod nadzore osoby uprawnionej, zgodnie z zasadai sztuki budowlanej oraz obowiązującyi przepisai i norai budowlanyi. Odbiory robót należy wykonać zgodnie z Warunkai technicznyi wykonania i odbioru robót budowlano-ontażowych Ministerstwa Gospodarki Przestrzennej i Budownictwa opracowanych przez Instytut Techniki Budowl.

6 5 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA opracowanie : branża : obiekt : PROJEKT BUDOWLANO-WYKONAWCZY ZMIANY POKRYCIA DACHU, OKIEN I OŚWIETLENIA SALI GIMNASTYCZNEJ ZESPOŁU SZKÓŁ W LIGOCIE ARCHTEKTURA SALA GIMNASTYCZNA ZESPOŁU SZKÓŁ W LIGOCIE lokalizacja : LIGOTA UL. BIELSKA 17 DZ. NR 850, 851, 858, 5517 Inwestor : ZESPÓŁ OBSŁUGI PLACÓWEK OŚWIATOWYCH W CZECHOWICACH-DZIEDZICACH Czechowice-Dziedzice ul. Ligocka 1 opracował : gr inż. arch. Weronika JANCZAREK Czechowice-Dziedzice R Niepodległości 48

7 7 9. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 9.1. Podstawa opracowania. Rozporządzenie Ministra Infrastruktury z dnia r w sprawie inforacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. Nr 10. Ustawa z dnia Prawo budowlane ( Dz.U. 003 r Nr 07, art. 0 ust.1 pkt.1 b), Dz. U. Nr 10 poz.116 z dn r w sprawie inforacji dot. bezpieczeństwa i ochrony zdrowia. 9.. Zakres robót projektowanego zaierzenia budowlanego. Przewiduje się roboty budowlane: - ustawienie rusztowań, - roboty rozbiórkowe pokrycia stropodachu i fragentów wypełnienia ścian, - pokrycie stropodachu, - ontaż okien i wykończenie elewacji, - obróbki blacharskie, ontaż, rynien, rur spustowych i parapetów 9.3. Przewidywane zagrożenia ogące wystąpić przy realizacji robót. Eleenty zagospodarowania terenu nie stwarzają zagrożenia bezpieczeństwa i zdrowia ludzi. Zastosowane w projekcie ateriały nie powodują eisji czynników szkodliwych dla zdrowia. W trakcie realizacji w/w robót wystąpią zagrożenia wynikające z : - prowadzenia robót na wysokości przekraczającej 5 niebezpieczeństwo upadku z rusztowań lub dachu; - używanie elektronarzędzi niebezpieczeństwo porażenia prąde Sposoby prowadzenia instruktażu pracowników przed przystąpienie do realizacji robót szczególnie niebezpiecznych Przy wykonywaniu robót budowlanych wszyscy pracownicy powinni być zapoznani z przepisai zawartyi w Rozporządzeniu Ministra Infrastruktury z dn r w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U.Nr 47 poz 401 : rozdział 7 Maszyny i inne urządzenia techniczne, rozdział 8 Rusztowania i ruchoe podesty robocze, rozdział 9 Roboty na wysokościach, rozdział 1 Roboty tynkarskie, rozdział 17 Roboty dekarskie i izolacyjne.

8 Czynności zabezpieczające przed wystąpienie zagrożenia środki techniczne i organizacyjne zapobiegające niebezpieczeństwo wynikający z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: - na poieszczeniu zaplecza oznaczony na planie terenu budowy (sporządza kier. budowy) uieścić wykaz zawierający adresy i nuery telefonów a/ najbliższego punktu lekarskiego, b/ straży pożarnej, c/ posterunku policji; - w poieszczeniu zaplecza oznaczony na planie jw. uieścic punkty pierwszej poocy obsługiwane przez przeszkolonych w ty zakresie pracowników; - tel.koórkowy uieścić w poieszczeniu zaplecza oznaczony na planie jw - dopuszczenie pracowników do pracy na wysokości tylko na podstawie specjalistycznych badań lekarskich; - stosowne przeszkolenie pracowników przed przystąpienie do robót; - obowiązkowe stosowanie kasków ochronnych; - stosowanie zabezpieczeń przed upadkie z wysokości tzn. wykonanie ogrodzenia krawędzi poręczai do wys.1,10, oraz stosowanie pasów i aparatów ochronnych ocowanych do eleentów stałych konstrukcji, połączenie linkai zabezpieczającyi z karabinkie uocowany na plecowej części szelek; - regularne sprawdzanie sprawności eleentów aparatów bezpieczeństwa; - teren placu budowy należy ogrodzić ogrodzenie o wys. in. 1,5, wyposażyć w tablicę inforacyjną budowy, wydzielić iejsca składowania ateriałów oraz kounikacji wewnętrznej zapewniającej łatwy dostęp (wjazd i wyjazd) na wypadek pożaru, awarii lub innych zagrożeń; - na terenie budowy za poocą tablic inforacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie jw. - roboty budowlane powinny być prowadzone pod nadzore osoby uprawnionej, zgodnie z zasadai sztuki budowlanej obowiązującyi przepisai bhp oraz zgodnie z opracowany Plane Bezpieczeństwa i Ochrony Zdrowia.

9 I. OPIS TECHNICZNY - KONSTRUKCJE 1. Przediot opracowania Przediote opracowania obliczeń statycznych są wybrane eleenty konstrukcji sali ginastycznej objętej projekte ziany pokrycia dachu i wykonania okien zlokalizowanej przy Zespole Szkół w Ligocie, ul. Bielska 17, na dz. nr 850; 851; 858; Podstawa opracowania Projekt architektoniczny, aktualne nory, przepisy oraz literatura techniczna PN-EN 1990:004/Ap1 Eurokod: Podstawy projektowania konstrukcji. PN-EN :004 Eurokod 1: Oddziaływania na konstrukcje Część 1-1: Oddziaływania ogóle. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :005 Eurokod 1: Oddziaływania na konstrukcje. Część 1-3: Oddziaływania ogólne - Obciążenie śniegie. PN-77/B-0011 Obciążenie w obliczeniach statycznych. Obciążenie wiatre. PN-B-0364:00/Ap1 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-90/B-0300 Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-90/B Projekty budowlane. Obliczenia statyczne 3. Zastosowane ateriały konstrukcyjne. - Beton żwirowy: C16/0 (B0) - Stal zbrojeniowa A-IIIN gatunku RB500W - oznaczenie # A-I gatunku St3SX-b - oznaczenie ø - Stal profilowa S35JRG 4. Weryfikowane eleenty istniejącej konstrukcji sali ginastycznej. - Płatwie stalowe - dwuteownik IPN160 w układzie jednoprzęsłowy - Łukowy dźwigar stalowy blachownica B/H=0/ Projektowane eleenty konstrukcyjne. - Zwieńczenie ściany z zaontowaną szyną kotwiącą - Wzocnienie wybranych płatwii dachowych ceownikie UPN160 - Poszycie i sufit z łukowych płyt trapezowych z wypełnienie z wełny ineralnej 6. Uwagi dotyczące lokalizacji budynku. - Lokalizacja Ligota, ul. Bielska 17, dz. 850; 851; 858; Strefa obciążenia wiatre: III strefa - Strefa obciążenia śniegie: III strefa - Wysokość n.p.. 56,00

10 II. OBLICZENIA STATYCZNE ZAŁOŻENIA 1. Właściwości zastosowanych ateriałów konstrukcyjnych - Beton C16/0 f cd = 10,67 MPa, f ctd = 0,87 MPa, E c = 9,0 GPa Ciężar objętościowy ρ = 7 / 3 Maksyalny roziar kruszywa d g = 8 Wiek betonu w chwili obciążenia 8 dni - Stal A-IIIN (RB500W) f yk = 500 MPa, f yd = 40 MPa, f tk = 550 MPa - Stal A-I (St3SX-b) f yk = 40 MPa, f yd = 10 MPa, f tk = 310 MPa - Stal S35-JR f yk = 35 MPa, f yd = 05 MPa, f tk = 340 MPa. Ustalenie obciążeń dachu 0 - Kąt nachylenia połaci dachowej - zienny (dach walcowy) α = 0,0 do a) Obciążenie śniegie wg PN-EN :005: - Strefy obciążenia śniegie: - lokalizacja: Ligota, strefa obciążenia śniegie III, H n.p.. 56,00 - obciążenie charakterystyczne śniegie gruntu: S nk = 0, ,6 = 0,94 < 1, 0 zate: S nk = 1,0 - współczynnik ekspozycji: (budynek zlokalizowany jest na obszarze, na który nie występuje znaczące przenoszenie śniegu przez wiatr na budowle z powodu ukształtowania terenu, innych budowli lub drzew) c ' e = współczynnik tericzny c ' t = współczynnik kształtu dachu µ 1 = 0,80 µ 3 = 0, + 10,7 / 19,56 = 1, 36 - obciążenie charakterystyczne dachu śniegie: Sk = Snk c' e c' t µ 1 = 1,0 1,0 1,0 0,80 = 0, 96 na rzut dachu - obciążenie obliczeniowe dachu śniegie: S = Sk γ f = 0,96 1,50 = 1,44 na rzut dachu

11 b) Obciążenie wiatre wg PN-77/B-0011/Z1-3: - lokalizacja: Ligota, strefa obciążenia wiatre III, H n.p.. 56,00 - charakterystyczne ciśnienie prędkości wiatru: dla H < 300,0 q k = 0,300 - współczynnik działania porywów wiatru β = 1,8 - budowla niepodatna na dynaiczne działanie porywów wiatru - współczynnik ekspozycji C = 1,0 - teren A - otwarty z nielicznyi przeszkodai e - obciążenie połaci dachowych nawietrzna a nawietrzna b zawietrzna współczynnik ciśnienia zewnętrznego C = 0, 84 C = 0, 6 C = 0, 40 na obciążenie charakterystyczne wiatre p kna = 0,45 p 0,33 knb = p kz = 0, współczynnik obciążenia γ = 1, 5 γ = 1, 5 γ = 1, 5 obciążenie obliczeniowe wiatre p na = 0,68 c) Obciążenie od poszycia dachu Rodzaj obciążenia Blacha trapezowa łukowa LT70/187,5 gr. 1,0 Izolacja paroprzepuszczalna Wełna ineralna gr.0c Blacha trapezowa łukowa LT70/187,5 gr. 1,0 f Obciążenie charakt. 0,131 0,005 0,40 0,131 f nb p nb γ f 1,35 1,35 1,35 1,35 = 0,50 Obciążenie oblicz. 0,177 0,007 0,34 0,177 Raze 0,51 1,35 0,68 Obciążenie dodatkowe (0,40/ ) 0,40 1,35 0,54 f z p z = 0,33 G k = 0,91 γ = 1, 35 f G = 1,

12 WERYFIKACJA ISTN. ELEMENTÓW KONSTRUKCYJNYCH PŁATEW DACHOWA IPN160 a) Scheat statyczny płatwi - obciążenie obliczeniowe - rozstaw osiowy płatwi a =,41 b) Obwiednia sił wewnętrznych OBWIEDNIA MOMENTÓW MY[] i MZ[] obliczeniowe c) Wyiarowanie PARAMETRY PRZEKROJU: IPN 160 h=16.0 c b=7.4 c Ay=14.06 c Az=10.08 c Ax=.80 c tw=0.6 c Iy= c4 Iz=54.70 c4 Ix=6.57 c4 tf=0.9 c Wely= c3 Welz=14.78 c3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My = 8.71 * Mz = 8.8 * Mry = 5.13 * Mrz = 3.18 * Mry_v = 5.13 * Mrz_v = 3.18 * KLASA PRZEKROJU = FORMUŁY WERYFIKACYJNE: My/(fiL*Mry)+Mz/Mrz = = 3.9 > 1.00 (54) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.1 c > uy ax = L/50.00 =.4 c Nie zweryfikowano Decydujący przypadek obciążenia: STA uz = 3.8 c > uz ax = L/50.00 =.4 c Decydujący przypadek obciążenia: 4 KOMB (1+)*1.00 d) Wniosek Nie zweryfikowano Istniejące płatwie obciążone projektowany poszycie, nie spełniają stanu granicznego nośności i użytkowania. Zachodzi konieczność ich wzocnienia.

13 DŹWIGAR ŁUKOWY BLACHOWNICA 0x900 a) Scheat statyczny dźwigara - obciążenie obliczeniowe (śnieg, stałe) - rozstaw osiowy dźwigarów a = 6,0 b) Obwiednia sił wewnętrznych OBWIEDNIA MOMENTÓW MY[] obliczeniowe c) Wyiarowanie PARAMETRY PRZEKROJU: łuk h=90.0 c b=.0 c Ay=70.40 c Az=69.44 c Ax= c tw=0.8 c Iy= c4 Iz= c4 Ix=7.05 c4 tf=1.6 c Wely= c3 Welz=58.47 c3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = My = * Nrt = Mry = * Mry_v = * Vz = 0.00 KLASA PRZEKROJU = 4 FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.9 < 1.00 (54) Vz/Vrz_n = 0.00 < 1.00 (56) PRZEMIESZCZENIA GRANICZNE Ugięcia uz = 5.7 c < uz ax = L/50.00 = 7.4 c Zweryfikowano Decydujący przypadek obciążenia: 5 KOMB (1++3)*1.10 d) Wniosek Istniejący dźwigar łukowy po zianie poszycia dachu spełnia stan graniczny nośności i użytkowania.

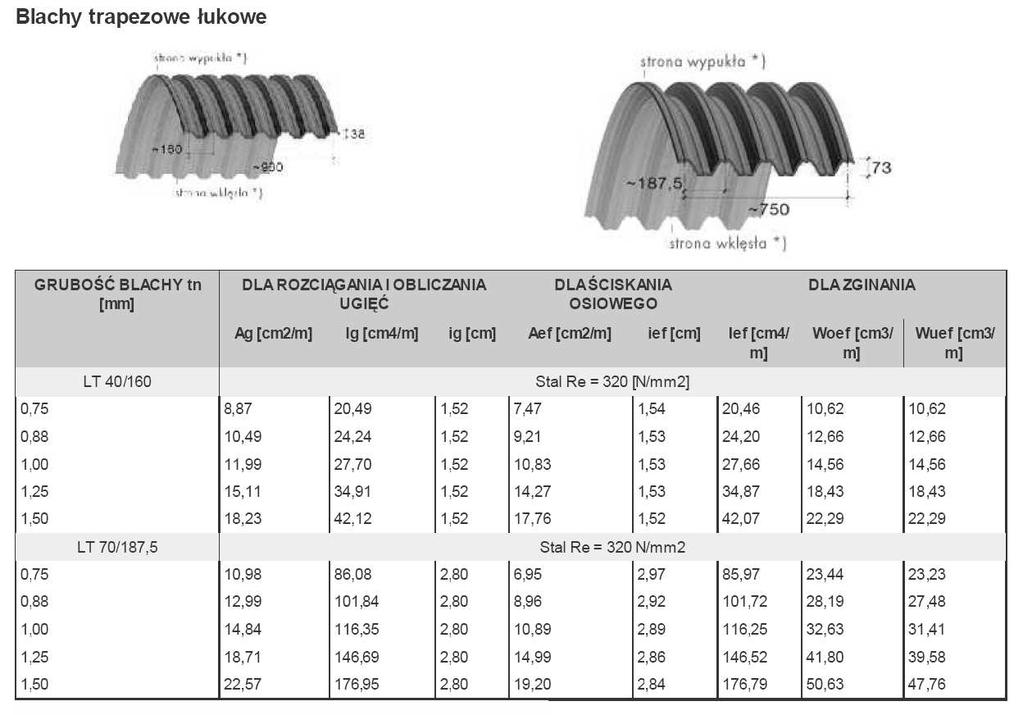

14 WYMIAROWANIE PROJ. ELEMENTÓW KONSTRUKCYJNYCH BLACHA TRAPEZOWA ŁUKOWA a) Przyjęcie przekroju blachy górnej Przyjęto górną blachę trapezową jako nośną i dobrano przekrój LT70/187.5 gr. 1 b) Przyjęcie przekroju blachy dolnej Przyjęto dolną blachę trapezową jako obciążoną wypełnienie z wełny ineralnej i dobrano przekrój LT40/160 gr. 1 PŁATEW DACHOWA IPN160 WZMOCNIONA UPN160 a) Wyiarowanie PARAMETRY PRZEKROJU: UPN 160 IPN 160 h=16.0 c b=13.9 c Ay=7.71 c Az=.08 c Ax=46.80 c tw=0.7 c Iy= c4 Iz= c4 Ix=13.96 c4 tf=1.0 c Wely=3.50 c3 Welz= c3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My = 9.84 * Mz = 8.8 * Mry = * Mrz = 5.77 * Mry_v = * Mrz_v = 5.77 * KLASA PRZEKROJU = 1 FORMUŁY WERYFIKACYJNE: My/(fiL*Mry)+Mz/Mrz = = 0.94 < 1.00 (54) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 1. c < uy ax = L/50.00 =.4 c Zweryfikowano Decydujący przypadek obciążenia: STA uz =.0 c < uz ax = L/50.00 =.4 c Decydujący przypadek obciążenia: 4 KOMB (1+)*1.00 b) Wniosek Zweryfikowano Istniejące płatwie wzocnione ceownikie UPN160, obciążone projektowany poszycie, spełniają stan graniczny nośności i użytkowania. KONIEC OBLICZEŃ

15 EKSPERTYZA TECHNICZNA DOTYCZĄCA STANU TECHNICZNEGO SALI GIMNASTYCZNEJ W ZWIĄZKU Z PLANOWANĄ ZMIANĄ POKTYCIA DACHU I WYKONANIEM OKIEN LOKALIZACJA: LIGOTA UL. BIELSKA 17 DZ. NR 850; 851; 858; 5517 INWESTOR: ZESPÓŁ OBSŁUGI PLACÓWEK OŚWIATOWYCH W CZECHOWICACH-DZIDZICACH UL. LIGOCKA 1 AUTOR: MGR INŻ. ZDZISŁAW ZWIERZCHOWSKI Upr. Nr: 364/85; 446/84 MGR INŻ. ALEKSANDER JANICKI, CZECHOWICE-DZIEDZICE, SIERPIEŃ 01

16 1. Podstawa opracowania - Zlecenie inwestora - Inwentaryzacja - Wizje lokalne, oględziny i poiary sprawdzające budynku. - Polskie nory, przepisy budowlane i literatura techniczna. Dokonane czynności zostały przeprowadzone przez osobę z uprawnieniai budowlano-konstrukcyjnyi, wydanyi przez odpowiednią Izbę Budowlaną.. Cel i zakres opracowania. Cele niniejszego opracowania jest weryfikacja konstrukcji sali ginastycznej w związku z planowaną zianą pokrycia dachu oraz wykonania okien w elewacji północnej budynku. 3. Krótka charakterystyka obiektu Przediotowy obiekt został wzniesiony w latach 90-tych jako rozbudowa kopleksu zabudowań szkolnych dydaktycznych z salą ginastyczną. Stan konstrukcji budynku nie budzi zastrzeżeń. Konstrukcja ścian to szkielet żelbetowy wypełniony ure (licowany w elewacji i od wewnątrz) z cegły klinkierowej gr. 5c + 1c, z wewnętrzną warstwą teroizolacyjną z płyt styropianowych gr. 10c. Posadowienie ścian na ławach fundaentowych wylewanych onolitycznie z betonu żwirowego. Konstrukcja stropodachu sali ginastycznej stalowa, pokryta płytai poliwęglanowyi z pase kalenicowy z blachy stalowej z warstwai teroizolacji z płyt styropianowych. Okna PCV. 4. Zakres projektowanych zian Projektuje się wyianę pokrycia stropodachu z płyt poliwęglanowych na blachę stalową powlekaną trapezową LT70, z warstwą teroizolacji z wełny ineralnej gr. 4c oraz sufite z blachy stalowej, powlekanej, trapezowej LT40, wraz z wyianą blachy pasa kalenicowego T35 z obróbkai blacharskii co wpłynie niekorzystnie na bilans obciążeń stropodachu, co powoduje konieczność weryfikacji istniejącej konstrukcji dachu i ewentualne jej wzocnienie Projektuje się wybicie otworów okiennych w elewacji północnej sali ginastycznej co spowoduje zianę scheatu statycznego wieńca obwodowego z belki na urze na belkę wieloprzęsłową. 5. Obliczenia statyczne 5.1. Zastosowane ateriały konstrukcyjne. - Beton żwirowy: C16/0 (B0) - Stal zbrojeniowa A-IIIN gatunku RB500W - Stal profilowa S35-JR 5.. Uwagi dotyczące lokalizacji budynku. - Lokalizacja Ligota, ul. Bielska 17, dz. 850; 851; 858; Strefa obciążenia wiatre: III strefa - Strefa obciążenia śniegie: III strefa - Wysokość n.p.. 56,00

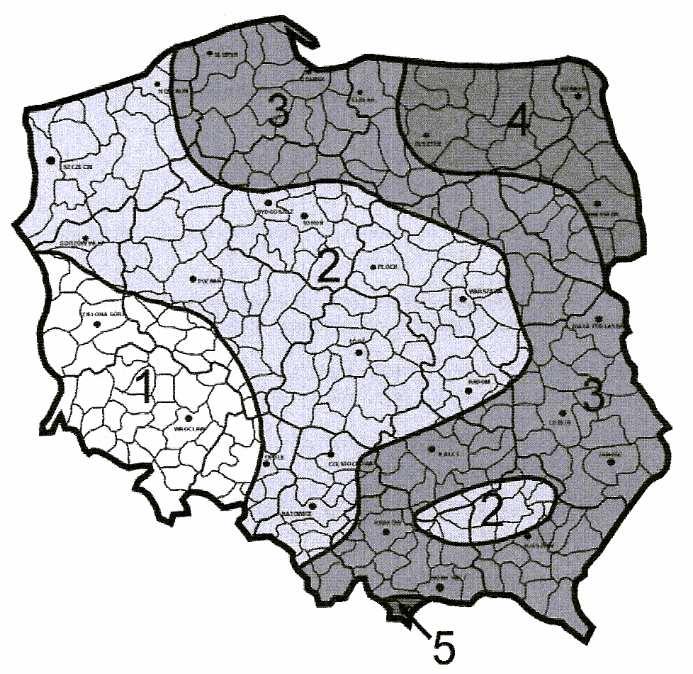

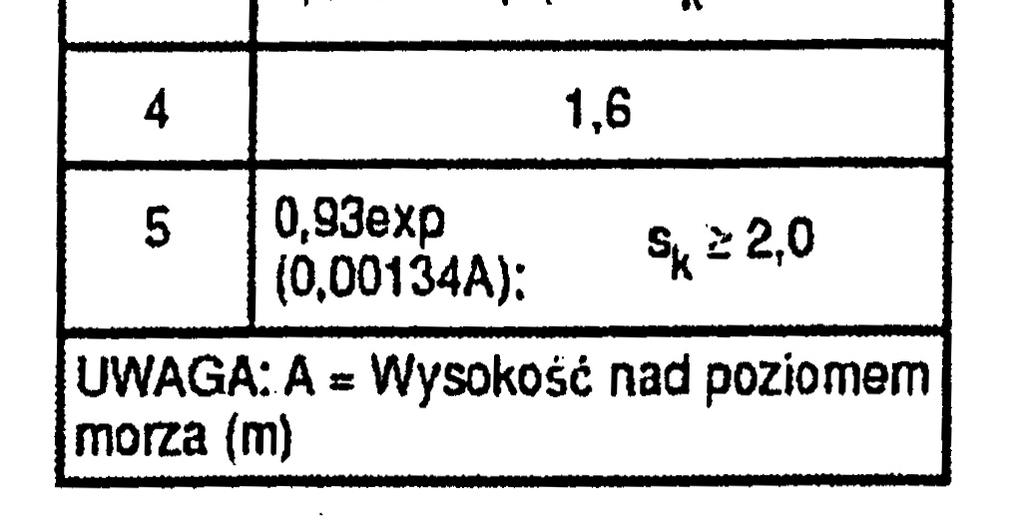

17 5.3. Paraetry wyjściowe Właściwości zastosowanych ateriałów konstrukcyjnych 1. Właściwości zastosowanych ateriałów konstrukcyjnych - Beton C16/0 f cd = 10,67 MPa, f ctd = 0,87 MPa, E c = 9,0 GPa Ciężar objętościowy ρ = 7 / 3 Maksyalny roziar kruszywa d g = 8 Wiek betonu w chwili obciążenia 8 dni - Stal A-IIIN (RB500W) f yk = 500 MPa, f yd = 40 MPa, f tk = 550 MPa - Stal A-I (St3SX-b) f yk = 40 MPa, f yd = 10 MPa, f tk = 310 MPa - Stal S35-JR f yk = 35 MPa, f yd = 05 MPa, f tk = 340 MPa. Ustalenie obciążeń dachu 0 - Kąt nachylenia połaci dachowej - zienny (dach walcowy) α = 0,0 do a) Obciążenie śniegie wg PN-EN :005: - Strefy obciążenia śniegie: - lokalizacja: Ligota, strefa obciążenia śniegie III, H n.p.. 56,00 - obciążenie charakterystyczne śniegie gruntu: S nk = 0, ,6 = 0,94 < 1, 0 zate: S nk = 1,0 - współczynnik ekspozycji: (budynek zlokalizowany jest na obszarze, na który nie występuje znaczące przenoszenie śniegu przez wiatr na budowle z powodu ukształtowania terenu, innych budowli lub drzew) c ' e = współczynnik tericzny c ' t = współczynnik kształtu dachu µ 1 = 0,80 µ 3 = 0, + 10,7 / 19,56 = 1, 36 - obciążenie charakterystyczne dachu śniegie: Sk = Snk c' e c' t µ 1 = 1,0 1,0 1,0 0,80 = 0, 96 na rzut dachu - obciążenie obliczeniowe dachu śniegie: S = Sk γ f = 0,96 1,50 = 1,44 na rzut dachu b) Obciążenie wiatre wg PN-77/B-0011/Z1-3: - lokalizacja: Ligota, strefa obciążenia wiatre III, H n.p.. 56,00 - charakterystyczne ciśnienie prędkości wiatru: dla H < 300,0 q k = 0,300

18 - współczynnik działania porywów wiatru β = 1,8 - budowla niepodatna na dynaiczne działanie porywów wiatru - współczynnik ekspozycji C = 1,0 - teren A - otwarty z nielicznyi przeszkodai e - obciążenie połaci dachowych nawietrzna a nawietrzna b zawietrzna współczynnik ciśnienia zewnętrznego C = 0, 84 C = 0, 6 C = 0, 40 na obciążenie charakterystyczne wiatre p kna = 0,45 p 0,33 knb = p kz = 0, współczynnik obciążenia γ = 1, 5 γ = 1, 5 γ = 1, 5 obciążenie obliczeniowe wiatre p na = 0,68 c) Obciążenie od poszycia dachu Rodzaj obciążenia Blacha trapezowa łukowa LT70/187,5 gr. 1,0 Izolacja paroprzepuszczalna Wełna ineralna gr.0c Blacha trapezowa łukowa LT70/187,5 gr. 1,0 f Obciążenie charakt. 0,131 0,005 0,40 0,131 f nb p nb γ f 1,35 1,35 1,35 1,35 = 0,50 Obciążenie oblicz. 0,177 0,007 0,34 0,177 Raze 0,51 1,35 0,68 Obciążenie dodatkowe (0,40/ ) 0,40 1,35 0,54 f z p z = 0,33 G k = 0,91 γ = 1, 35 f G = 1,

19 5.4. Weryfikacja poszczególnych eleentów konstrukcji dachu Płatew dachowa IPN160 a) Scheat statyczny płatwi - obciążenie obliczeniowe - rozstaw osiowy płatwi a =,41 b) Obwiednia sił wewnętrznych OBWIEDNIA MOMENTÓW MY[] i MZ[] obliczeniowe c) Wyiarowanie PARAMETRY PRZEKROJU: IPN 160 h=16.0 c b=7.4 c Ay=14.06 c Az=10.08 c Ax=.80 c tw=0.6 c Iy= c4 Iz=54.70 c4 Ix=6.57 c4 tf=0.9 c Wely= c3 Welz=14.78 c3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My = 8.71 * Mz = 8.8 * Mry = 5.13 * Mrz = 3.18 * Mry_v = 5.13 * Mrz_v = 3.18 * KLASA PRZEKROJU = FORMUŁY WERYFIKACYJNE: My/(fiL*Mry)+Mz/Mrz = = 3.9 > 1.00 (54) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.1 c > uy ax = L/50.00 =.4 c Nie zweryfikowano Decydujący przypadek obciążenia: STA uz = 3.8 c > uz ax = L/50.00 =.4 c Decydujący przypadek obciążenia: 4 KOMB (1+)*1.00 d) Wniosek Nie zweryfikowano Istniejące płatwie po zianie pokrycia dachu, nie spełniają stanu granicznego nośności i użytkowania, zachodzi konieczność ich wzocnienia.

20 5.4.. Płatew dachowa IPN160 wzocniona UPN160 a) Widok wzocnienia a) Wyiarowanie PARAMETRY PRZEKROJU: UPN 160 IPN 160 h=16.0 c b=13.9 c Ay=7.71 c Az=.08 c Ax=46.80 c tw=0.7 c Iy= c4 Iz= c4 Ix=13.96 c4 tf=1.0 c Wely=3.50 c3 Welz= c3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My = 9.84 * Mz = 8.8 * Mry = * Mrz = 5.77 * Mry_v = * Mrz_v = 5.77 * KLASA PRZEKROJU = 1 FORMUŁY WERYFIKACYJNE: My/(fiL*Mry)+Mz/Mrz = = 0.94 < 1.00 (54) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 1. c < uy ax = L/50.00 =.4 c Zweryfikowano Decydujący przypadek obciążenia: STA uz =.0 c < uz ax = L/50.00 =.4 c Decydujący przypadek obciążenia: 4 KOMB (1+)*1.00 b) Wniosek Zweryfikowano Istniejące płatwie wzocnione ceownikie UPN160, po zianie pokrycia dachu, spełniają stan graniczny nośności i użytkowania.

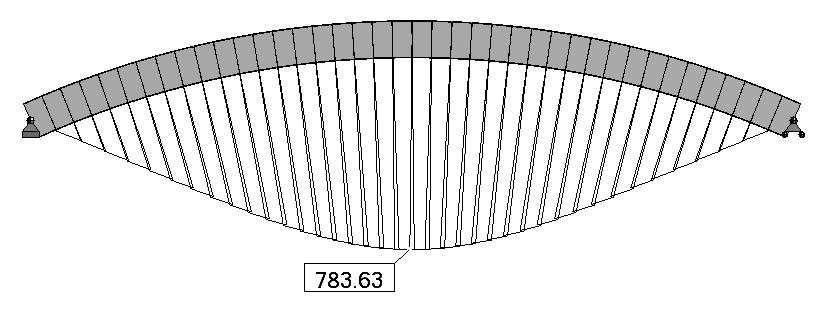

21 Dźwigar łukowy blachownica 0x900 a) Scheat statyczny dźwigara - obciążenie obliczeniowe (śnieg, stałe) - rozstaw osiowy dźwigarów a = 6,0 b) Obwiednia sił wewnętrznych OBWIEDNIA MOMENTÓW MY[] obliczeniowe c) Wyiarowanie PARAMETRY PRZEKROJU: łuk h=90.0 c b=.0 c Ay=70.40 c Az=69.44 c Ax= c tw=0.8 c Iy= c4 Iz= c4 Ix=7.05 c4 tf=1.6 c Wely= c3 Welz=58.47 c3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = My = * Nrt = Mry = * Mry_v = * Vz = 0.00 KLASA PRZEKROJU = 4 FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = = 0.9 < 1.00 (54) Vz/Vrz_n = 0.00 < 1.00 (56) PRZEMIESZCZENIA GRANICZNE Ugięcia uz = 5.7 c < uz ax = L/50.00 = 7.4 c Zweryfikowano Decydujący przypadek obciążenia: 5 KOMB (1++3)*1.10 d) Wniosek Istniejący dźwigar łukowy po zianie poszycia dachu spełnia stan graniczny nośności i użytkowania.

22 Wieniec w zieniony scheacie statyczny na belkę wieloprzęsłową SZKIC BELKI A B C D 0,30 5,70 0,30 5,70 0,30 5,70 0,30 OBCIĄŻENIA NA BELCE Zestawienie obciążeń rozłożonych [/]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. Cegła budowlana wypalana z gliny, klinkier,,14 1,35 --,89 koinówka grub. 0,5 i szer.0,45 [19,0/3 0,5 0,45]. Wieniec 5x5c [5/3 0,5 0,5] 1,56 1,35 --,11 3. Obciążenie od dachu [0,91/ x 1] 0,91 1, ,7 4. Konstrukcja stalowa 0,43 1, ,58 5. Ciężar własny belki [0,5 0,53 5,0/3] 3,31 1, ,64 Σ: 8,35 1,6 10,49 Zasięg [] cała belka cała belka cała belka cała belka cała belka Scheat statyczny belki 10,49 10,49 A B C D 6,00 6,00 6,00 DANE MATERIAŁOWE I ZAŁOŻENIA: Sytuacja obliczeniowa: trwała Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ =,00 Graniczna szerokość rys w li = 0,3 Graniczne ugięcie a li = l eff/500 WYKRESY SIŁ WEWNĘTRZNYCH Moenty zginające []: 31,47-31,47-31,47 31,47 31,47 A Siły tnące []: 15,73 6,94 B 15,74 6,94 C 15,73 D 31,47 31,47 9,90 31,47 31,47 4,69 4,69 A B C D -4,69-4,69-31,47-31,47-9,90-31,47 Ugięcia []: A B C D 0,94 0,94 0,94 WYMIAROWANIE wg PN-B-0364:00 : 53 5 Przyjęte wyiary przekroju: b w = 5,0 c, h = 53,0 c otulina zbrojenia c no = 0
