1 Waga sklepowa Maxima

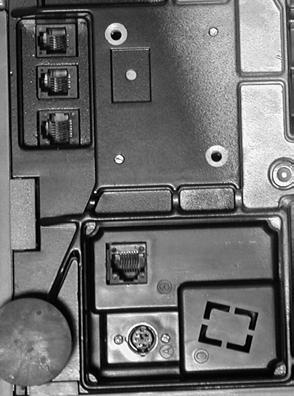

2 Spis treści Strona Od czego zacząć?... 8 Techniczne warunki instalacji i eksploatacji wagi 9 Uwagi ogólne Wygląd wagi Wyświetlacze, wskaźniki i klawiatura Jak usunąć niedokończony rachunek Zakładanie papieru w drukarce Gniazda wyjściowe Wagi wzajemnie połączone Znaczenie symboli używanych w instrukcji wagi Waga samoobsługowa Samoobsługa Wejście do programowania i innych funkcji wagi samoobsługowej Funkcje pracy Funkcje ogólne Tara Stała cena Wywołanie zapamiętanego towaru Wyświetlenie drugiej waluty Przesuw papieru Sprzedawcy Tworzenie rachunku klienta zawierającego wiele towarów Dodanie towaru nieważonego Odjęcie towaru nieważonego Dodanie pomnożonych towarów nieważonych Odjęcie pomnożonych towarów nieważonych Dodanie towaru ważonego Odjęcie towaru ważonego

3 Dodanie towaru ważonego lub nieważonego w trybie szybkiej obsługi Częściowe podsumowanie rachunku klienta Podsumowanie rachunku klienta...30 Obliczenie reszty...31 Kontynuowanie rachunku klienta...31 Przegląd i korekta rachunku klienta Kasowanie ostatniej operacji Otwarcie skasowanego rachunku Tworzenie etykiety wydanej przez sprzedawcę Etykieta wydana przez sprzedawcę Tworzenie etykiety w procesie paczkowania Etykietowanie towarów paczkowanych Etykieta zbiorcza...36 Funkcje programowania Towary Programowanie danych o towarach Kod Nazwa Opis Ceny Kod kreskowy Data trwałości Grupa i podgrupa PTU Tara Pochodzenie - opis pochodzenia wołowiny Partia woł. przypisanie opisu partii. wołowinty do towaru Wydruk pochodz. - określenie sposobu wydruku 3

4 danych o pochodzeniu wołowiny Kasowanie towarów Format etykiety indywiduanly Struktura kodu Wilgotność % Klawisze bezp Sprzedaż Raporty sprzedaży X Sprzedaż X towarów X PTU X Sprzedawców X Magazynu X Raporty Z Sprzedaż Z towarów Z PTU Z Sprzedawców Z Magazynu Z Raporty Kasowanie Z Zamówienia / Straty Sprzedaż dzienna Sprzedaż godzinna Zapis sprzedaży Elektroniczny journal Operacje (Konfiguracja) Tryb pracy Operacje rachunku Format etykiety - ogólny format etykiety zbiorczej Format kwitu kasowego PLU

5 4.2.1 Ogólne zablokowanie cen Wywołanie towaru przez kod Tara związana Wywołanie towaru czas Wywołanie towaru ilość klawiszy Cena oferta Operacje Reszta na rachunku Sposób zapłaty na rachunku Szybka obsługa Etykieta zbiorcza Tryb treningowy Włącz. numeru klienta Kod stoiska Pozwala otworzyć rachunek Tryb automatyczny Czasowe paczkowanie Blokowanie klawiatury bezpośredniej Drukowanie Dodatkowy opis Data trwałości Kwit Drukowanie tary Typ kodu Kod kreskowy Nazwa sprzedawcy PTU Graficzne logo górne Graficzne logo dolne Graficzne logo rozmiar (mm) Nagłówek Ogólne

6 4.5.1 PS/2 port Wyświetlacz reklamowy Szybkość wyświetlacza reklamowego Sposób reklamy Klawisz, Podświetlenie Setup s Kontrast LCD sprzedawcy Kontrast LCD klienta Kontrast drukarki rach Kontrast drukarki etykiet Komunikacja Dostęp zdalny Sieć wag Numer wagi Maks. numer wagi Numer stoiska Master stoiska Ruchomi sprzedawcy Podłączenie RS Szybkość RS Komunikaty Nagłówek Reklama Nazwa grupy Nazwa sprzedawcy Tekst partii Setup Kod kreskowy Zegar kalendarz PTU Zapisy tary

7 6.5 Kopiowanie do wag Zmiana współcz Etykiety Drukuj etykiety Test Hasło Komunikacja Ethernet RS RS Legalizacja...92 Dane technuiczne

8 Od czego zacząć? Przed rozpoczeciem eksploatacji wagi prosimy o dokładne zapoznanie się z trścią instrukcji obsługi, a zwłaszcza z rozdziałami: Techniczne warunki instalacji i eksploatacji wagi, Uwagi ogólne oraz Legalizacja zawierającymi ważne uwagi z zakresu użytkowania i eksploatacji wagi. Wagi Maxima produkowane są z zastosowaniem najnowszych osiągnięć technologicznych oraz informatycznych i podlegają stałej modernizacji, dlatego możliwe jest wprowadzenie przez producenta zmian wynikających z postępu technicznego nie ujętych w niniejszej instrukcji. Aktualizowane wersje instrukcji będą publikowane w internecie na stronie firmowej producenta pod adresem Do podstawowych zastosowań wag Maxima należą: Praca w sklepie w trybie obsługi przez ekspedientów tworzących wielopozycyjne rachunki. Praca w sklepie w trybie obsługi przez ekspedientów drukujących etykietę na każdy wydawany towar. Praca w sklepie w trybie samoobsługi na stoiskach samoobsługowych. Praca na stanowisku etykietowania w przygotowalni lub na linii produkcyjnej praca w trybie stosowanym do celów produkcyjnych. W każdym z opisanych zastosowań możliwa jest praca wagi lub wielu wag w połączonych w system z komputerem zarządzającym ich pracą lub w system wag połączonych między sobą, co pozwala na zwiększenie możliwości eksploatacyjnych. Każde z opisanych zastosowań wymaga dokonania odpowiednich ustawień w wadze, dlatego przed rozpoczęciem eksploatacji wagę należy wstępnie zaprogramować stosownie do rodzaju jej zastosowania i oczekiwań użytkownika. Wszystkie niezbędne do zaprogramowania wagi informacje zawarte zostały w niniejszej instrukcji i wymagają wnikliwego zapoznania się z jej treścią. Jednocześnie pragniemy poinformować, że usługi związane z pomocą w programowaniu i wdrażaniu wag do eksploatacji świadczy sieć autoryzowanych przez firmę Medesa punktów serwisowych na terenie całego kraju, których lista dostępna jest w internecie na stronie 8

9 Techniczne warunki instalacji i eksploatacji wagi Zasilanie Wagę podłączyć do gniazda sieci 220/230 V z bolcem zerującym. W czasie późniejszej eksploatacji dbać o stan kabla sieciowego. W przypadku jakiegokolwiek uszkodzenia kabla lub jego zamocowania natychmiast odłączyć wagę od zasilania i skontaktować się z serwisem. Zaleca się korzystać z linii zasilającej używanej wyłącznie do wag, kas i komputerów Podłączenie wag do linii zasilającej inne urządzenia z silnikami może spowodować, że urządzenia te będą zakłócały pracę wag i niszczyły interfejsy w wagach połączonych między sobą. UWAGA : Nie wolno podłączać ani rozłączać kabli od interfejsów wag z włączonym zasilaniem. Środowisko Waga może być eksploatowana w temperaturze od 10 do +40 o C i wilgotności do 85 % w atmosferze wolnej od substancji agresywnych. Substancje agresywne powodują szybkie zniszczenie przede wszystkim głowicy drukarki. UWAGA: Po gwałtownej zmianie temperatury otoczenia o więcej niż 5 o C waga powinna się aklimatyzować co najmniej przez 2 godziny przed włączeniem zasilania (np. po transporcie wagi na mrozie i wstawieniu jej do ciepłego pomieszczenia). W przypadku pracy w pomieszczeniu o podwyższonej wilgotności, ale w granicach podanych wyżej, zaleca się nie wyłączać zasilania wagi przez całą dobę. W takich warunkach do drukarki powinno stosować się papier o podwyższonej odporności na wilgoć. Waga nie może podlegać wstrząsom i wibracjom, pracować w pobliżu źródeł silnych pól elektromagnetycznych, być narażona na długotrwałe bezpośrednie nasłonecznienie, stać w bezpośrednim strumieniu zimnego powietrza i pracować w pomieszczeniach zapylonych. 9

10 Drukarka termiczna Warunki eksploatacyjne Jeśli drukarka jest nieużywana przez długi okres (kilka tygodni) należy podnieść głowicę drukarki. W przeciwnym wypadku gumowy wałek dociskający papier może ulec odkształceniu. W przypadku zabrudzenia głowicę drukarki i wałki prowadzące papier trzeba co pewien czas przetrzeć zwilżonym spirytusem wacikiem kosmetycznym na patyczku. W żadnym wypadku nie wolno dotykać głowicy twardymi przedmiotami, gdyż jej powierzchnia jest delikatna i łatwo ulega uszkodzeniom. Do czyszczenia głowicę trzeba podnieść do góry za pomocą dźwigni znajdującej się po lewej stronie drukarki. Trzeba dbać o czystość całej drukarki i jej komory. Zbierające się tam drobiny przylegają do papieru i wprowadzone wraz z nim do drukarki mogą uszkadzać głowicę. W drukarkach wag należy stosować wyłącznie papier atestowany przez firmę Medesa. Stosowanie innego papieru niż atestowany przez firmę Medesa powoduje utratę gwarancji na drukarkę, gdyż niewłaściwe materiały eksploatacyjne mogą niszczyć elementy drukarki i być przyczyna jej awarii. Atestowane etykiety samoprzylepne są oznaczone na podkładzie znakami firmowymi Medesy. Zależnie od typu waga jest wyposażona bądź w drukarkę termiczną na zwykły papier termoczuły bądź w drukarkę na papier termoczuły samoprzylepny z naciętymi etykietami. UWAGA: W wadze Maxima 20, Maxima 21, Maxima 50, Maxima 51 do drukarki przeznaczonej do pracy na zwykłym papierze termoczułym nie wolno stosować papieru samoprzylepnego. Inne uwagi eksploatacyjne. Zaprogramowane dane są podtrzymywane w pamięci wagi przez akumulator. Nowy, w pełni naładowany akumulator podtrzymuje pamięć przez okres około miesiąca. Jeśli chcemy zachować w wadze zaprogramowane dane, to okres bezczynności wagi bez zasilania nie może przekroczyć miesiąca. Po okresie czasu krótszym niż miesiąc 10

11 należy włączyć wagę na co najmniej 8 godzin, aby podładować akumulator. Jeśli przerwa jest dłuższa niż miesiąc, to bez względu na jeszcze być może utrzymywane dane, należy podłączyć zasilanie wagi na minimum 8 godzin, aby naładować akumulator i umożliwić zapamiętanie programowanych danych. Całą wagę trzeba utrzymywać w czystości nie tylko ze względów higienicznych i estetycznych, ale także pomiarowych. Należy dbać przede wszystkim o czystość szalki i powierzchni pod szalką, gdyż gromadzące się tam okruchy ważonych towarów mogą przeszkadzać w swobodnym ruchu szalki. Mogą one także przedostać się przez otwór w obudowie do przetwornika i wpływać na jego działanie. Obudowę można przecierać wilgotną szmatką, trzeba jednak wystrzegać się przy tym zbyt dużej ilości wody, która mogłaby wlać się do wnętrza obudowy. Przed rozpoczęciem pracy wagę należy wypoziomować. W tym celu trzeba użyć śrub, które znajdują się na czterech rogach postawy wagi. Poziomica znajduje się z lewego boku podstawy. Zaleca się odpowiednio często (najlepiej codziennie) kontrolować poprawność wskazań masy przez wagę używając do tego celu odważnika wzorcowego o wartości co najmniej 30 % zakresu ważenia (im większy, tym lepsza ocena dokładności ważenia). W przypadku zauważenia błędów wskazań większych od dopuszczalnych należy wagę natychmiast wycofać z użytkowania i skontaktować się z serwisem. Szczególnie ważne jest skontrolowanie wskazań masy po każdym transporcie wagi oraz przed rozpoczęciem jej eksploatacji. W żadnych okolicznościach waga nie może być otwierana. Jeśli waga nie pracuje poprawnie albo jakiś przedmiot lub płyn dostanie się do środka, należy niezwłocznie oddać ją do autoryzowanego serwisu. Uwaga: Nieprzestrzeganie warunków technicznych instalacji i eksploatacji wagi określonych w niniejszej instrukcji zwalnia producenta z jakiejkolwiek odpowiedzialności za prawidłowe funkcjonowanie wagi. 11

12 Uwagi ogólne Wagi Maxima są produkowane w następujących wersjach różniących się obudową, drukarką i wyświetlaczem: Maxima 10 Obudowa płaska, drukarka etykiet, wyświetlacz graficzny Maxima 11 - Obudowa płaska, drukarka etykiet, wyświetlacz alfanumeryczny Maxima 20 Obudowa z wyświetlaczem, klawiaturą i drukarką na słupku, drukarka na papier ciągły, wyświetlacz graficzny Maxima 21 - Obudowa z wyświetlaczem, klawiaturą i drukarką na słupku, drukarka na papier ciągły, wyświetlacz alfanumeryczny Maxima 30 Obudowa z wyświetlaczem i klawiaturą na słupku oraz drukarką w podstawie, drukarka etykiet, wyświetlacz graficzny Maxima 31 - Obudowa z wyświetlaczem i klawiaturą na słupku oraz drukarką w podstawie, drukarka etykiet, wyświetlacz alfanumeryczny Maxima 40 Waga samoobsługowa, obudowa z wyświetlaczem i klawiaturą na słupku oraz drukarką w podstawie, drukarka etykiet, wyświetlacz graficzny Maxima 41 - Waga samoobsługowa, obudowa z wyświetlaczem i klawiaturą na słupku oraz drukarką w podstawie, drukarka etykiet, wyświetlacz alfanumeryczny Maxima 50 Obudowa z wyświetlaczem, klawiaturą i drukarką na papier ciągły na słupku oraz drukarką etykiet w podstawie, 2 drukarki: na papier ciągły i etykiety, wyświetlacz graficzny Maxima 51 - Obudowa z wyświetlaczem, klawiaturą i drukarką na papier ciągły na słupku oraz drukarką etykiet w podstawie, 2 drukarki: na papier ciągły i etykiety, wyświetlacz alfanumeryczny 12

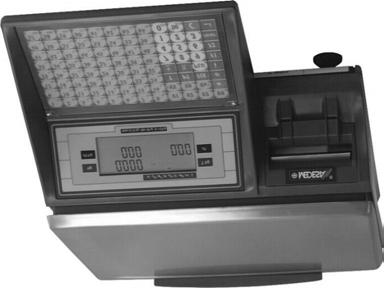

13 Wygląd wagi Wyłącznik sieciowy Maxima 11 Maxima 21 Wyłącznik sieciowy 13

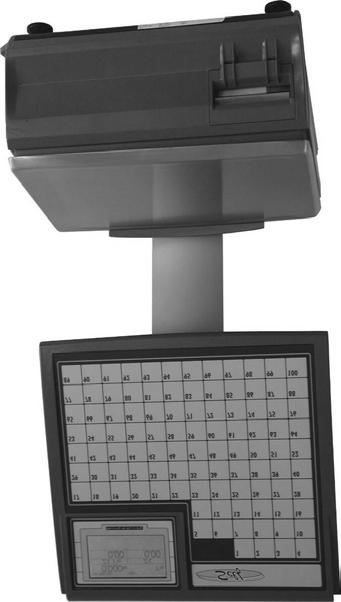

14 Maxima 31 Wyłącznik sieciowy Maxima 40 Wyłącznik sieciowy 14

15 Wyświetlacze, wskaźniki i klawiatura Waga jest wyposażona w dwa wyświetlacze LCD z funkcją podświetlania, jeden dla sprzedawcy i jeden dla klienta. Każdy z nich ma cztery duże pola odczytu: masy, tary, ceny i należności oraz pole odczytu nazwy i tekstu reklamowego. Dodatkowe wskażniki pomocnicze pojawiające się na wyświetlaczu oznaczają: M waga Master Link włączona komunikacja w sieci - chwilowo wyłączona blokada dostępu do programowania (hasłem) PR waga w trybie paczkowania towarów 0 zerowe obciązenie szalki PT włączona tara o wartości wprowadzonej na klawiaturze Net włączona tara FIX włączona stała cena lub stała tara sygnalizacja naciśnięcia klawisza [ ] rozpoczynającego programowanie Wyświetlacz alfanumeryczno graficzny. wskaźniki masa cena wiersz nazwy należność tara Klawisze bezpośrednie Klawisze numeryczne Klawisze sprzedawców Klawisze funkcyjne 15

16 Wagi Maxima 11, 21, 31, 41, 51 są wyposażone w wyświetlacz, w którym pola masy, tary, ceny i należności są typu alfanumerycznego, a pole wiersza nazw i tekstu reklamowego jest typu graficznego. Wyświetlacz graficzny W wyświetlacz graficzny są wyposażone wagi Maxima 10, 20, 30, 40, 50. Wyświetlacz ten na całej powierzchni jest typu graficznego. Jest też wyposażony w funkcję touch screen, która umożliwia sterowanie wagą w czasie jej programowania przez dotykanie ikon prezentowanych na wyświetlaczu. Równolegle może być używana klawiatura. Funkcja ta jest czynna tylko w czasie programowania. W czasie ważenia pracą wagi można sterować tylko przez klawiaturę. Wyświetlacz graficzny Klawiatura bezpośredniego dostępu w wadze samoobsługowej 16

17 Jak usunąć niedokończony rachunek Jeżeli po włączeniu zasilania wagi i zakończeniu testu startowego na wyświetlaczu masy pojawi się znak to" z odpowiednim numerem sprzedawcy, oznacza to, że w pamięci wagi znajduje się niedokończony rachunek. Po naciśnięciu dowolnego klawisza waga wchodzi w stan ważenia lub wyświetli informację o niedokończonym rachunku dla następnego sprzedawcy, jeśli kolejny taki rachunek znajduje się w pamięci wagi. Następne naciśnięcie dowolnego klawisza wprowadza wagę w tryb ważenia. Uwaga: Trzeba pamiętać, że niedokończone rachunki pozostają w pamięci wagi po wyłączeniu zasilania. Po ponownym włączeniu wagi, nowe należności będą dodawały się do istniejącego niedokończonego rachunku sprzedawcy. Dlatego niedokończone rachunki koniecznie trzeba najpierw zamknąć i skasować. W przypadku braku papieru w drukarce lub jakiegokolwiek innego problemu związanego z drukarką nie należy wyłączać niepotrzebnie zasilania wagi, ale usunąć przyczynę niedokończonego wydruku, np. założyć nowy papier i dokończyć wydruk. Niedokończone rachunki w wagach z włączoną transmisją. Jeśli waga ma włączoną transmisję, to w przypadku niedokończonego rachunku dodatkowo do komunikatu to na wyświetlaczu masy pojawia się na wyświetlaczu ceny komunikat b z odpowiednią cyfrą oznaczającą numer wagi jako terminala Kasowanie rachunków niedokończonych Rachunki należy dokończyć przez naciśnięcie kolejno klawiszy [*] i [V] z odpowiednim numerem sprzedawcy. Jeśli rachunek nie skasuje się automatycznie, trzeba nacisnąć [C]. W przypadku wag z włączoną transmisją i komunikatem b na wyświetlaczu, rachunek można dokończyć tylko na wadze oznaczonej numerem terminala wyświetlonym w komunikacie. Sposób kasowania rachunku jest taki sam dla wszystkich trybów pracy. Zakładanie papieru w drukarce W drukarce na ciągły umieszczonej w głowicy wagi Zdjąć pokrywę drukarki odciągając jej uchwyt. Włożyć papier na wałek i umieścić jego końce w szczelinach po obu stronach wspornika drukarki. Opuścić papier tak aby wystawał poza głowicę drukarki, opuścić pokrywę drukarki i zatrzasnąć ją. 17

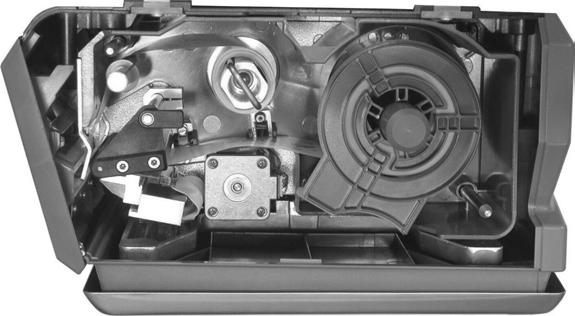

18 W drukarce etykiet umieszczonej w podstawie Papier z etykietami samoprzylepnymi należy założyć dokładnie według poniższego opisu. Głowica Papier z podkładem Oś rolki papieru Dźwignia Podkład papieru Nasadka blokująca 12 Nóżka Szczelina prowadząca 11 Czujnik papieru Szczelina prowadząca Zatyczka blokująca Kaseta Nakładka zabezpieczającaa Otworzyć pokrywę kasety etykiet pociągając za jej górną część, podnieść głowicę drukarki przekręcając w górę czarną, plastykową dźwignię i wyjąć kasetę. Rolkę papieru należy włożyć na oś rolki papieru i zabezpieczyć nakładką zabezpieczającą. Papier z podkładem poprowadzić wg rysunku. Powinien on przejść przez dwie szczeliny prowadzące. Odkleić kilka etykiet, podkład papieru nawinąć na metalowy wałek i zabezpieczyć zatyczką blokującą. Podkład zabezpieczyć przed wysuwaniem się na zewnątrz nasadką blokującą. Kasetę włożyć do wagi zwracając uwagę, aby papier wszedł do szczeliny czujnika papieru

19 Upuścić głowicę drukarki za pomocą dźwigni i zamknąć pokrywę kasety. Papier w kasecie powinien być ściśle nawinięty na rolkę. Luźne zwoje papieru mogą spowodować częściowe odklejenie się etykiety i wklejenie się jej w drukarkę. Nóżka wagi pod drukarką z przodu wagi 12 nie może być za bardzo wkręcona do wnętrza wagi, bo może ona zablokować wysunięcie kasety. Komunikaty o drukarce pojawiające się na wyświetlaczu wagi Koniec papieru" Głowica Błąd drukarki" Koniec etykiety" Brak papieru - jeśli papieru zabraknie w czasie wydruku rachunku, to rachunek ten nie zostanie skasowany. Na czas zakładania papieru nie wyłączać wagi. Po założeniu papieru trzeba podsumować rachunek klawiszami [*] i [V] oraz skasować go klawiszem [C]. Sygnalizacja podniesienia głowicy dźwignią. Sygnalizacja błędu w peryferiach drukarki. Sygnalizacja, że waga czeka na zakończenie wydruku rachunku lub raportu, który nie zmieścił się na jednej etykiecie - należy naciskać klawisz [ ], aż do chwili dokończenia wydruku. Gniazda wyjściowe Gniazda wyjściowe są umieszczone w podstawie od spodu wagi: PS/2 czytnik kodów kreskowych Ethernet typ RJ RS 232 typ RJ8 RS 485 typ RJ6 19

20 Wagi wzajemnie połączone Zarówno w czasie pracy, jak też programowania systemu zawierającego połączone wzajemnie wagi jest konieczne, aby wszystkie wagi były włączone. Wtedy wszystkie dane dotyczące towarów są przesyłane na bieżąco z wagi Master do wag Slave. Znaczenie symboli używanych w instrukcji obsługi [ ] - klawisz dostępu do programowania. [FIX] - klawisz wprowadzenia stałej ceny lub tary [V1]..[V6] - klawisz dodawania sprzedawcy nr 1..6 [Vn] - klawisz dodawania sprzedawcy nr [*] - klawisz sumowania sprzedawcy [#] - suma częściowa [±] - klawisz dodawania lub odejmowania towaru nieważonego [T] - klawisz tary [nn..] - wprowadzenie cyfr przez klawiaturę numeryczną o opisanym pod nawiasem znaczeniu [ ] - symbole między nawiasami przedstawiają naciskane klawisze, np. [1], [2] itd. [Pld] - klawisz bezpośredniego dostępu do towaru o numerach dużych od 1 do 64 " - znaki między cudzysłowem są to wyświetlane znaki, np. tipo (towar) - wywołanie zapamiętanego towaru lub wprowadzenie ceny na klawiaturze dla towaru nieokreślonego Klawisz kasujący [C] Klawisz [C] pozwala skasować każdą liczbę lub funkcję ostatnio wprowadzoną zanim zostanie umieszczona w pamięci. Błędnie dokonana operacja dodania towaru do rachunku może być skasowana tylko przez zastosowanie funkcji kasowania ostatniej operacji. 20

21 Waga samoobsługowa (dotyczy tyko modeli samoobsługowych) Samoobsługa [obrazek] Waga samoobsługowa jest przystosowana do obsługi samodzielnej przez klienta sklepu. Po włączeniu zasilania waga ustawia się w trybie pracy samoobsługowej. Wystarczy położyć na szalce towar i nacisnąć klawisz z obrazkiem przedstawiającym ten towar, aby wydrukowała się etykieta Wejście do programowania i innych funkcji pracy wagi samoobsługowej Włączyć zasilanie i [ ][1][0] Wagę samoobsługową można zaprogramować i korzystać z jej innych funkcji poza samoobsługą pod warunkiem wykonania następujących czynności: Wyłączyć zasilanie wagi Położyć na klawiaturę nakładkę do programowania Włączyć zasilanie i nacisnąć kolejno klawisze [ ][1][0] Klawisze trzeba naciskać w czasie testu startowego (zliczania na wyświetlaczu cyfr od 0 do 9). W takim stanie waga już nie pracuje jako samoobsługowa, klawisze klawiatury przyjmują funkcje według nakładki programującej co pozwala na wywoływanie wszystkich wymienionych niżej funkcji programowania oraz funkcje pracy wymagających obsługi przez operatora. W tym trybie pracy wagi można używać do drukowania etykiet na paczki, a także tworzyć rachunki klienta zawierające wiele towarów. W czasie programowania lub korzystania z innych funkcji pracy poza samoobsługą trzeba zawsze używać nakładki do programowania. 21

22 Funkcje pracy Funkcje ogólne Tara Tara dla pustego opakowania leżącego na szalce Tarę wprowadza się przez naciśnięcie klawisza [T] po obciążeniu szalki wagi opakowaniem towaru. Wartość masy zeruje się. Na wyświetlaczu tary pojawia się wartość tary opakowania i świeci się wskaźnik Net. Zmiana wartości lub kasowanie tary Wartość tary już wprowadzonej można zwiększyć, jeśli na szalce położymy opakowanie cięższe od poprzedniego i naciśniemy [T]. Wartości tary nie można zmniejszać. Tara kasuje się automatycznie po usunięciu obciążenia z szalki, jeśli obciążenie było stabilne i większe od wartości tary. Tara może być skasowana ręcznie przez naciśnięcie [T] przy pustej szalce. Tara wprowadzona z klawiatury [T] [nn..][pt] wartość tary. Wartość tary może być wprowadzona z klawiatury. Wprowadzana wartość tary jest wyświetlana na wyświetlaczu ceny i po naciśnięciu klawisza [PT] przechodzi na wyświetlacz tary. Kasowanie tary odbywa się przez naciśnięcie [T] przy pustej szalce. Wywołanie zapamietanej tary Waga może zapamietać 5 wartości tary. Sposób zapamietania podano w funkcji 6.6 Zapisy tary. [ ][PT] [nn..] numer. 22

23 Funkcję można wykorzystać w przypadku częstego używania kilku rodzajów opakowań. Nacisnąć kolejno klawisze [ ] i [PT], a potem wprowadzić na klawiaturze numer tary. Wartość tary pojawi się na wyświetlaczu tary oraz na wyświetlaczu masy ze znakiem -. i zapali się wskaźnik Net. Stała tara [FIX] Wartość tary można zablokować. Jeśli jest wprowadzona tara i zapalony jest wskaźnik Net, to naciśnięcie klawisza FIX spowoduje zablokowanie tary. Tara nie kasuje się już automatycznie po każdym ważeniu. Odblokowanie tary wykonuje się po następnym nacisnięciu klawisza FIX. Stała cena [FIX] Funkcja ta służy do zablokowania ceny na wyświetlaczu i używania jej przez wiele ważeń. Kiedy funkcja nie jest aktywna, cena jest kasowana automatycznie po każdym ważeniu po powrocie wskazania masy do zera. Naciśnięcie klawisza [FIX] blokuje cenę i powoduje zapalenie się wskaźnika Fix na wyświetlaczu wagi. Skasowanie blokady ceny uzyskuje się przez powtórne naciśnięcie [FIX]. Wywołanie zapamiętanego towaru W wadze można zapamiętać dla każdego towaru nazwę, cenę podstawową i cenę-ofertę, kod związany zawarty w kodzie kreskowym, stawkę PTU, typ towaru (ważony, nieważony), określenie trwałości (tylko przy drukowaniu etykiet), tarę. Wywołanie z pamięci zapamiętanego towaru: bezpośrednio, przez naciśnięcie [Pld] (klawisze od 1 do 64) [Pld] 23

24 pośrednio przez numer towaru - przez wprowadzenie numeru towaru na klawiaturze i naciśnięcie klawisza [PLU] [nn..][plu] numer... Ten sposób wywołania towaru można uprościć stosując jeden z poniższych sposobów szybkiego wywołania: - szybkie wywołanie numerem towaru podanym w określonym czasie należy wprowadzić tylko numer towaru w określonym czasie bez konieczności naciskania klawisza PLU. Uaktywnienie tego sposobu w funkcji Wywołanie towaru czas - szybkie wywołanie numerem towaru podanym poprzez naciśnięcie określonej ilości klawiszy należy wprowadzić tylko numer towaru zawsze zawierający określoną ilość cyfr bez konieczności naciskania klawisza PLU. Uaktywnienie tego sposobu w funkcji Wywołanie towaru ilość klaw. pośrednio przez kod związany - wprowadzić kod związany i nacisnąć [PLU] [nn..][plu] kod. Funkcja wybierania towaru przez kod związany musi być poprzednio uaktywniona. (funkcja 4.2.2). pośrednio przez kod kreskowy - przez naciśnięcie klawisza [PLU], wprowadzenie wszystkich cyfr kodu kreskowego towaru i powtórne naciśnięcie klawisza [PLU] [PLU][nn..][PLU] kod kreskowy Funkcja wybierania towaru przez kod związany musi być poprzednio uaktywniona (funkcja 4.2.2). przez czytnik kodu kreskowego podłączony do wagi Dodatkowym do opisanych wyżej sposobem wywołania z pamięci zapamiętanego towaru jest przeczytanie jego kodu kreskowego i wprowadzenie go do wagi za pomocą 24

25 czytnika kodu kreskowego podłączonego do gniazda PS/2 w wadze. Współpracę z czytnikiem należy uaktywnić w funkcji PS2 port. Czytnik powinien mieć interfejs tzw. klawiaturowy, współpracujący z klawiaturą komputera i wysyłać następujące dane w kodzie EAN-13: L L L L L L L L L L L L X CR LF gdzie: L kod towaru łącznie z kodem producenta i kraju X - cyfra kontrolna CR - powrót karetki LF - zmiana wiersza Sposób konfiguracji wysyłania danych przez czytnik zawiera jego instrukcja obsługi. Przed użyciem czytnika do wybierania towarów w wadze należy uprzednio zaprogramować dla nich 13-to cyfrowe kody EAN-13. Także w czasie programowania kodów kreskowych dla towarów (funkcja 1.5 Kod kreskowy), kody kreskowe mogą zostać zaprogramowane za pomocą czytnika kodów kreskowych zamiast wpisywać je na klawiaturze, można go po prostu przeczytać je czytnikiem z kodu wzorcowego. Towar wywołany jednym z powyższych sposobów pojawia się na wyświetlaczu w postaci określającej jego typ: nieokreślony - towar może być dodany do rachunku jako ważony lub jako nieważony a także może być odjęty od rachunku jako towar nieważony (w przypadku towaru nieważonego trzeba nacisnąć odpowiednio [±] dla dodania lub [ ][±] dla odjęcia); na wyświetlaczu nie ma dodatkowego znaku ważony - towar może być tylko dodany do rachunku jako towar ważony; na wyświetlaczu nie ma dodatkowego znaku nieważony dodawany - towar może być dodany do rachunku tylko jako towar nieważony; na wyświetlaczu jest znak E" i nie potrzeba już naciskać [±] po podaniu numeru towaru 25

26 nieważony odejmowany - towar może być tylko odjęty od rachunku jako towar nieważony; na wyświetlaczu jest znak E-" i nie trzeba naciskać [ ][±] po podaniu numeru towaru Na wyświetlaczu ceny pokazywana jest cena podstawowa albo cena - oferta, jeśli została ona wcześniej wpisana i uaktywniona w czasie programowania funkcji 1.4 Ceny. Cena towaru może być zmieniona po jego wywołaniu, jeśli nie została zablokowana w czasie programowania. Jeżeli waga współpracuje z systemem komputerowym, zalecane, a większości systemów nawet wymagane jest korzystanie z funkcji blokowania cen. Wyświetlenie drugiej waluty [ ][8] lub [#] Suma rachunku może być w każdej chwili przedstawiona w drugiej walucie, jeśli zaprogramowano jej współczynnik kursowy. Po naciśnięciu kolejno klawiszy [ ][8] lub tylko klawisza [#] na wyświetlaczu ceny pojawi się oznaczenie drugiej waluty, a na wyświetlaczu należności suma w drugiej walucie. Naciśnięcie dowolnego klawisza powoduje powrót do wskazań w walucie podstawowej. Przesuw papieru [ ][0] Po naciśnięciu kolejno klawiszy [ ] [0] w trybie ważenia, papier ciągły jest przesuwany o odcinek ok. 45 mm. [ ] Naciśnięcie [ ] przesuwa papier ciągły o jeden krok drukarki. Sprzedawcy Na wadze może pracować 30 sprzedawców. Sprzedawcy od 1 do 6 mają bezpośredni dostęp funkcji dodawania ważeń przez swoje klawisze [V1]..[V6]. Sprzedawcy od nr 7 26

27 do nr 30 mają dostęp przez naciśnięcie kolejne klawisza [Vn] i wprowadzenie swojego numeru na klawiaturze numerycznej. Tworzenie rachunku klienta zawierającego wiele towarów Ten tryb pracy jest używany wtedy, gdy chcemy w jednym rachunku zawrzeć wiele towarów, zarówno ważonych jak i nieważonych. Waga pracuje w ten sposób, jeśli jej tryb pracy ustawimy na wydruk rachunku klienta. W funkcji Operacje rachunku możemy wybrać 2 opcje: Rachunek - po wybraniu tego ustawienia w tym samym czasie mogą być otwarte rachunki dla wszystkich sprzedawców, ale drukowanie rachunku każdego z nich rozpoczyna się dopiero po wykonaniu przez sprzedawcę operacji podsumowania POS - po wybraniu tego ustawienia otwarty może być tylko jeden rachunek ale jest on drukowany na bieżąco po operacji dodania każdego towaru. Dodanie towaru nieważonego (towar)[±] i [V] Wprowadzić cenę towaru z klawiatury lub wywołać cenę towaru z pamięci wagi, a następnie nacisnąć klawisz [±], o ile nie jest określony jego typ. Na wyświetlaczu masy pojawia się E", a na wyświetlaczu należności - cena. Sprzedawcy dodają należność do rachunku przez naciśnięcie jednego z klawiszy [V] z odpowiednią cyfrą. Klawisz [ ] umożliwia skasowanie funkcji przed dodaniem do rachunku. Odjęcie towaru nieważonego (towar)[ ][±] i [V] Wprowadzić cenę towaru z klawiatury lub wywołać cenę towaru z pamięci wagi, a następnie nacisnąć klawisze [ ] [±], o ile nie jest określony jego typ. Na wyświetlaczu masy pojawia się E-", a na wyświetlaczu należności - cena. 27

28 Jeśli odejmowany towar zaprogramowano jako dodawany, to można go odjąć przez naciśnięcie następującej sekwencji klawiszy [ ][6][1][ ] i następnie wybranie zapamiętanego towaru z pamięci. Sprzedawcy odejmują należność od rachunku przez naciśnięcie jednego z klawiszy [V] z odpowiednią cyfrą. Klawisz [ ] umożliwia skasowanie funkcji przed dodaniem do rachunku. Dodanie pomnożonych towarów nieważonych (towar)[x][nn..] i [V] ilość. Wprowadzić cenę lub wywołać zapamiętany towar i nacisnąć klawisz [x]. Na wyświetlaczu masy pojawia się EP 0", a cena - na wyświetlaczu ceny. Wprowadzić ilość paczek towaru (0d 1 do 99). Sprzedawcy dodają należność do rachunku przez naciśnięcie jednego z klawiszy [V] z odpowiednią cyfrą. Klawisz [ ] umożliwia skasowanie funkcji, jeśli jest naciśnięty przed dodaniem do rachunku. Odjęcie pomnożonych towarów nieważonych (towar)[ ][±][x][nn..] i [V] ilość. Wprowadzić cenę lub wywołać zapamiętany towar i nacisnąć klawisz [ ][±], o ile nie jest określony jego typ. Na wyświetlaczu masy pojawia się E-", a na wyświetlaczu należności - cena. Nacisnąć klawisz [x]. Na wyświetlaczu masy pojawia się EP- 0", a cena - na wyświetlaczu ceny. Wprowadzić ilość paczek towaru (0d 1 do 99). Sprzedawcy odejmują należność od rachunku przez naciśnięcie jednego z klawiszy [V] z odpowiednią cyfrą. Klawisz [ ] umożliwia skasowanie funkcji, jeśli jest naciśnięty przed dodaniem do rachunku. 28

29 Dodanie towaru ważonego towar na szalce i (towar) i [V] Położyć towar na szalce, wprowadzić jego cenę lub wywołać zapamiętany towar z pamięci wagi przez podanie numeru. Sprzedawcy dodają należność do rachunku przez naciśnięcie jednego z klawiszy [V] z odpowiednią cyfrą. Odjęcie towaru ważonego (towar)[ ][6] [1] [nn..] [ ] [V] masa Wprowadzić cenę lub wywołać zapamiętany towar z pamięci wagi przez podanie numeru. Po naciśnięciu kolejno klawiszy [ ][6] na wyświetlaczu pojawi się PrG 6". Nacisnąć klawisz [1]. Na wyświetlaczu masy pojawi się z migającą ostatnią cyfrą. Wprowadzić wartość masy odejmowanego towaru na klawiaturze numerycznej. Klawisz [ ] zatwierdza wprowadzoną wartość. Sprzedawcy odejmują należność od rachunku przez naciśnięcie jednego z klawiszy [V]. Dodanie towaru ważonego lub nie ważonego w trybie szybkiej obsługi Towar ważony lub nie ważony można dodać w tzw. Trybie szybkiej obsługi. Polega on na tym, że po wybraniu towaru automatycznie dodaje się on do rachunku bez konieczności naciskania klawisza sprzedawcy. Tryb szybkiej obsługi trzeba uaktywnić w funkcji Szybka obsługa. Częściowe podsumowanie rachunku klienta [#] i [V] Funkcja umożliwia podejrzenie sumy w rachunku jeszcze nie dokończonym. Nacisnąć klawisz [#]. Na wyświetlaczu masy pojawia się St". Sprzedawcy wyświetlają sumę częściową rachunku przez naciśnięcie jednego z klawiszy [V] z odpowiednią cyfrą. 29

30 Wyjście z funkcji przez naciśnięcie klawisza [#]. Klawisze [*] i [V] umożliwiają podsumowanie rachunku wg opisanej niżej funkcji Podsumowanie rachunku klienta bez konieczności zamykania częściowego podsumowania. Podsumowanie rachunku [*] i [V] Sprzedawcy noszący numery od 1 do 6 podsumowują swój rachunek przez naciśnięcie kolejno klawiszy [*] i [V] z cyfrą odpowiadającą numerowi sprzedawcy. Sprzedawcy od numeru 7 do 30 podsumowują swój rachunek przez kolejne naciśnięcie klawiszy [*] [Vn] [nn..] gdzie nn.. - numer sprzedawcy podawany z klawiatury numerycznej. Na wyświetlaczu masy pojawia się to" z numerem sprzedawcy, na wyświetlaczu ceny - ilość operacji a na wyświetlaczu należności - suma rachunku. W rachunku może być maksymalnie 50 operacji. Przy próbie dodania 51-ej pozycji rachunek zamknie się automatycznie. W dalszych opisach, gdy mowa będzie o podsumowaniu rachunku, dla uproszczenia podawany będzie tylko sposób dotyczący sprzedawców o numerach od 1 do 6. Oczywiście sprzedawcy o numerach od 7 do 30 mogą w opisywanych przypadkach podsumowywać rachunek w wyżej opisany sposób. Kasowanie rachunku klienta Po podsumowaniu rachunek klienta w zależności od ustawień zostaje skasowany automatycznie lub czeka na dalsze dyspozycje sprzedawcy. Jeśli zaprogramowano wprowadzanie sposobu zapłaty na rachunku (funkcja 4.3.2), to do skasowania rachunku należy użyć odpowiedniego klawisza: [T] - zapłata kartą kredytową [x] - zapłata czekiem [FIX] - zapłata kredytem [C] - zapłata gotówką Kod klienta Jeśli włączono wydruk kodu klienta w funkcji Włacz. Numeru klienta, to po zakończeniu rachunku klienta waga wyświetli cli żądając wprowadzenia 30

31 kodu klienta (maksimum 6 cyfr). Po wprowadzeniu numeru i zatwierdzeniu przez [ ] waga dokończy wydruk umieszczając w nim także kod klienta. Kwit kasowy Jeśli do rachunku klienta zaprogramowano wydruk kwitu kasowego w funkcji 4.1 Tryb pracy, to po zamknięciu rachunku klienta trzeba nacisnąć dowolny klawisz. Otrzymamy wtedy kwit kasowy zawierający datę, sumę rachunku i kod kreskowy (o ile wydruk kodu został włączony). Kwit kasowy wydrukuje się na samoprzylepnej etykiecie jeśli waga jest zaopatrzona w drugą drukarkę etykietującą (tylko Maxima 50 i Maxima 51).w pozostałych modelach kwit kasowy jest drukowany na tej samej drukarce co rachunek. Jeśli jest drukowany kwit kasowy, to na rachunku kod kreskowy nie pojawia się. Obliczenie reszty [nn..] i [*] kwota od klienta. Kiedy waga wyświetla sumę rachunku sprzedawcy o numerze określonym literą n ( to n"), klawiatura numeryczna może być użyta do wprowadzenia ilości pieniędzy wpłacanych przez klienta, która musi być większa niż suma rachunku. Naciśnięcie [*] powoduje obliczenie i wyświetlenie reszty zwracanej klientowi. W czasie wprowadzania sumy wpłacanej przez klienta na wyświetlaczu masy jest znak c" a w czasie wyświetlania reszty - komunikat RESZTA". Do skasowania rachunku trzeba nacisnąć [C]. Kontynuowanie rachunku klienta Kiedy waga wyświetla sumę rachunku sprzedawcy o numerze określonym literą n ( to n"), to możliwa jest jeszcze kontynuacja tego rachunku przez naciśnięcie klawisza [±]. Po jego naciśnięciu waga przechodzi do trybu ważenia i przyjmuje dalej składniki w rachunku poprzednio już podsumowanym. [±] 31

32 Przegląd i korekta rachunku klienta [ ][x] Kiedy waga wyświetla częściową sumę rachunku sprzedawcy o numerze określonym literą n ( St n") lub sumę rachunku ( to n"), możliwe jest jeszcze przejrzenie i skorygowanie rachunku. W tym celu należy nacisnąć kolejno klawisze [ ][x]. Najpierw jest wyświetlana pierwsza operacja zapisana w rachunku. Klawisze [ ] i [ ] służą do poruszania się po operacjach zapisanych w rachunku: do przodu lub do tyłu. Klawisz [C] kasuje wybraną operację. Wyjście z trybu przeglądania do podsumowania rachunku przez naciśnięcie klawisza [ ]. Kasowanie ostatniej operacji [ ][x] Funkcja służy do usunięcia ostatniej, błędnie wprowadzonej operacji w rachunku. W czasie tworzenia rachunku, przed jego podsumowaniem, po naciśnięciu kolejno klawiszy [ ][x] na wyświetlaczu przez chwilę pojawia się oznaczenie CA" i ostatnia operacja, po czym waga automatycznie kasuje tę operację i przechodzi do trybu ważenia. Otwarcie skasowanego rachunku [ ][6][3] Funkcja umożliwia otwarcie skasowanego już rachunku i działa tylko po wcześniejszym uaktywnieniu w funkcji opcji Pozwala otworzyć rachunek. Nacisnąć kolejno klawisze [ ][6][3]. Zostanie otwarty ostatni skasowany rachunek. Jeśli przed podaną sekwencją klawiszy wprowadzimy numer dowolnego skasowanego uprzednio rachunku np [ ][6][3], to zostanie otwarty rachunek o tym numerze. 32

33 Tworzenie etykiety wydanej przez sprzedawcę Ten tryb pracy jest przewidziany dla sklepów samoobsługowych, w których klient wewnątrz powierzchni samoobsługowej dostaje od sprzedawcy zważony towar z wydrukowaną na poczekaniu etykietą. Waga pracuje w ten sposób, jeśli ustawimy jej tryb pracy na wydawanie przez sprzedawcę etykiet na pojedynczy towar tzn. w funkcji Operacje rachunku opcja Etykieta. Etykieta wydana przez sprzedawcę towar na szalce (towar) [V] Po położeniu towaru na szalce należy wprowadzić cenę towaru na klawiaturze numerycznej lub wywołać zapamiętany towar. Sprzedawcy o numerach od 1 do 6 naciskają jeden z klawiszy [V] z odpowiednią cyfrą, zaś sprzedawcy o numerach od 7 do 30 naciskają klawisze [Vn] [nn..] gdzie nn.. jest numerem sprzedawcy podawanym z klawiatury numerycznej. Waga wydrukuje pełną etykietę dla tego towaru. Tworzenie etykiety w procesie paczkowania. (Dotyczy pracy wagi w procesach etykietowania używanych do celów przygotowawczo - produkcyjnych) Ażeby drukować etykiety na paczki trzeba najpierw ustawić tryb pracy wagi do celów paczkowania w funkcji Operacje rachunku opcja Paczkowanie. Możliwe jest też chwilowe doraźne włączenie wydruku etykiet na paczki w funkcji Czasowe paczkowanie. Etykietowanie towarów paczkowanych (towar)[nn..][ ] i towar na szalkę ilość paczek Wywołać zapamiętany towar z pamięci wagi. Jeśli dla tego towaru nie jest zaprogramowana ilość dni trwałości, to na wyświetlaczu masy pojawi się napis TRWA a na wyświetlaczu należności 0. Wprowadzić ilość dni trwałości na 33

34 klawiaturze numerycznej i potem nacisnąć [ ]. Jeżeli dla towaru zaprogramowano w pamięci wagi ilości dni trwałości, krok ten jest pomijany. Na wyświetlaczu masy pojawi się napis noe.ti", a na wyświetlaczu należności liczba określająca przewidywaną do zaetykietowania ilość paczek towaru. Należy wpisać odpowiednią ilość paczek i nacisnąć klawisz [ ]. Waga wydrukuje tylko określoną przez nas ilość etykiet. Dalsze drukowanie jest możliwe dopiero po wprowadzeniu od nowa numeru towaru. Wprowadzenie liczby 0 oznacza, że ilość paczek nie została ograniczona. Etykietowanie ręczne EM (Etykietowanie manualne) Po położeniu paczki na szalce trzeba nacisnąć odpowiedni klawisz operatora [V]. Etykieta wydrukuje się, jeśli ważona paczka jest cięższa niż obciążenie minimalne dla danej wagi (opisane jako Min w górnym rogu lewej strony wyświetlacza) Zgodnie z przepisami metrologicznymi o wagach etykieta nie może być wydana, jeśli paczka jest lżejsza niż obciążenie minimalne, które dla wagi o zakresie ważenia 6/15 kg wynosi 40 g. Jeśli dla towaru jest zaprogramowana cena za kg, to na wydruku pojawi się masa, cena i należność za towar. Jeśli cena za kg jest równa zeru, to na wydruku zamieszczona zostanie tylko wartość masy paczki. W czasie gdy w wadze ustawione jest etykietowanie ręczne na wyświetlaczu widoczny jest napis EM. Ręczny wydruk etykiet można ustawić w funkcji Tryb automatyczny lub bezpośrednio naciskając kolejno klawisze [ ][FIX]. Ręczny wydruk kasuje się w funkcji Tryb automatyczny lub przez powtórne naciśnięcie klawiszy [ ][FIX]. Dla wydruku etykiet wyzwalanego automatycznie na wyświetlaczu widoczne jest oznaczenie EA. Wartość masy wprowadzana na klawiaturze. Funkcja pozwala na wpisanie masy paczki ręcznie bez konieczności jej ważenia, n.p. przy etykietowaniu paczek o stałej masie. Po naciśnięciu kolejno klawiszy [ ][6] na wyświetlaczu pojawi się PrG 6" 34

35 Nacisnąć klawisz [0]. Na wyświetlaczu masy pojawia się 0,000 z migającym ostatnim zerem. Należy wprowadzić na klawiaturze numerycznej wartość masy i nacisnąć klawisz [ ]. Automatyczny wydruk etykiety EA (etykietowanie automatyczne) Etykiety dla towarów ważonych ze zmienną masą. Waga może drukować etykiety automatycznie po ustabilizowaniu się wyniku pomiaru bez konieczności naciskania klawisza [V]. Etykieta wydrukuje się, jeśli ważona paczka jest cięższa niż obciążenie minimalne dla danej wagi (opisane jako Min w górnym rogu lewej strony wyświetlacza) Zgodnie z przepisami metrologicznymi o wagach etykieta nie może być wydana, jeśli paczka jest lżejsza niż obciążenie minimalne, które dla wagi o zakresie ważenia 6/15 kg wynosi 40 g. Jeśli dla towaru jest zaprogramowana cena za kg, to na wydruku pojawi się masa, cena i należność za towar. Jeśli cena za kg jest równa zeru, to na wydruku zamieszczona zostanie tylko wartość masy paczki. W czasie gdy w wadze ustawione jest etykietowanie automatyczne na wyświetlaczu widoczny jest napis EM Automatyczny wydruk można ustawić w funkcji Tryb automatyczny lub bezpośrednio naciskając kolejno klawisze [ ][FIX]. Automatyczny wydruk kasuje się w funkcji Tryb automatyczny lub przez powtórne naciśnięcie klawiszy [ ][FIX]. Dla wydruku etykiet wyzwalanego ręcznie na wyświetlaczu jest EM. Etykiety dla towarów ze stałą masą lub towarów nieważonych. Etykiety ze stałą masą wprowadzoną z klawiatury i etykiety na towar nieważony są drukowane w sposób ciągły jedna za drugą aż do osiągnięcia zaprogramowanej ilości lub do chwili zatrzymania trwającego wydruku klawiszem [ ]. Funkcja działa w opisany sposób jeśli jest włączone automatyczne etykietowanie, a na wyświetlaczu LCD widoczny jest napis EA (włączenie lub wyłączenie EA uzyskuje się przez koleje naciśnięcie klawiszy [ ][FIX]). Uwaga! Ponieważ etykiety drukowane na towary nieważone będą używane dopiero po wydrukowaniu ich całej założonej ilości, w tym przypadku należy zrezygnować ze 35

36 zwijania podkładu w kasecie i umożliwić wysuw wydrukowanych etykiet wraz z podkładem. Ze względu na dużą szybkość pracy drukarki, dla druku etykiet na towary nieważone, zalecane jest takie ustawianie ograniczenia ilości drukowanych etykiet noe.ti", aby możliwy był dogodny odbiór wydrukowanych etykiet z drukarki. Ustawienie noe.ti" na wartość 0 może spowodować zadrukowanie wszystkich etykiet z rolki. Etykieta zbiorcza (Funkcja może działać tylko w trybach etykietowania) [*] i [V] Waga może drukować etykietę zbiorczą zawierającą sumę mas, należności i ilości kolejnych operacji ważenia pojedynczego asortymentu towaru, zliczaną od momentu wydruku poprzedniej etykiety zbiorczej. Dla towarów nieważonych sumowane są tylko ich należności. Uaktywnienie wydruku etykiety zbiorczej odbywa się w funkcji Etykieta zbiorcza Operatorzy drukują etykietę zbiorczą przez naciśnięcie kolejno klawiszy [*] i [V] z odpowiednią cyfrą. Na wyświetlaczu masy pojawia się napis to" z numerem sprzedawcy, na wyświetlaczu ceny - ilość operacji a na wyświetlaczu należności - suma etykiety zbiorczej. Możemy także korzystać z funkcji dostępnych dla rachunku klienta, a więc częściowego podsumowania i przeglądu rachunku. 36

37 Funkcje programowania Dostęp do programowania uzyskuje się po naciśnięciu kolejno klawiszy [ ][9][4]. Na wyświetlaczu otrzymujemy możliwość wyboru programowanej funkcji z następującego menu: 1. Towary 2. Klawisze bezp. 3. Sprzedaż 4. Operacje 5. Komunikaty 6. Setup 7. Etykiety 8. Test 9. Hasło Dokonanie wyboru w menu umożliwiają następujące klawisze: [ ] - ruch w dół [ ] - ruch w górę [>] - wejście do podmenu o jeden stopień głębiej [<] - wyjście z podmenu o jeden stopień wyżej 1. Towary Programowanie danych o towarach. Po wejściu do opcji Towary otrzymujemy dostęp do programowania następujących danych towarowych: 1.1 Kod Na wyświetlaczu jest następujące wskazanie: C X YYYYYY AAAAAAAAAAAAAAA gdzie: X numer towaru, Y kod, AAA... nazwa towaru. Jest to 6-cyfrowy kod związany towaru. Właśnie ten kod jest umieszczany w kodzie kreskowym drukowanym na etykiecie dla identyfikacji towaru. 37

38 Zmiana numeru towaru klawiszami [ ] i [ ]. Szybki dostęp do wybranego numeru towaru uzyskujemy naciskając kolejno [PLU], numer towaru i [ ]. Na klawiaturze numerycznej wprowadzamy kod. Z funkcji tej wychodzimy klawiszem [ ]. 1.2 Nazwa Nazwa towaru może mieć maksymalnie 24 znaki. Ilość zapamiętywanych nazw zależy od wielkości pamięci zainstalowanej w wadze i sposobu jej wykorzystania. Szczegółowe dane zawiera tabela danych technicznych wag Maxima. Na wyświetlaczu jest następujące wskazanie: tlxxxx C Z AAAAAAAAAAAAAAA gdzie X numer towaru, Z numer znaku w nazwie, AAA... tekst nazwy towaru. Klawisze [ ] i [ ] zmieniają numer towaru. Szybki dostęp do wybranego numeru towaru uzyskujemy naciskając kolejno [PLU], numer towaru i jeszcze raz [PLU]. Przy programowaniu znaków tekstu wykorzystujemy klawisze bezpośredniego dostępu opisane literami i innymi powszechnymi znakami, a do wpisywania cyfr jest używana klawiatura numeryczna. Polskie znaki wpisujemy naciskając kolejno klawisze [ALT] i klawisz znaku standardowego, np. dla Ć naciskamy [ALT] i [C]. Klawisz [A A] umożliwia wpisywanie liter podwójnej szerokości; po naciśnięciu tego klawisza znaki są szerokie aż do powtórnego naciśnięcia [A A] Klawisz [MAY] umożliwia wpisywanie liter małych i dużych; po naciśnięciu tego klawisza znaki są małe aż do powtórnego naciśnięcia [MAY]. Klawisze [<] [>] przemieszczają kursor wzdłuż linii. Klawisz [F1] służy do zmiany sposobu wprowadzania znaków wewnątrz istniejącego tekstu: zastępowanie lub wklejanie. Klawisz [F2] spełnia funkcję taką jak klawisz [Delete] na klawiaturze komputerowej (kasowanie kolejnych znaków). 38

39 Klawisz [C] kasuje cały tekst, ale najpierw pojawia się żądanie potwierdzenia KASOW. [ ]. Trzeba je potwierdzić klawiszem [>] (w nawiasie [ - ] pojawia się kreseczka) i nacisnąć klawisz [ ]. Klawisz [#] - drukuje listę zapamiętanych towarów. Po zaprogramowaniu nazw wyjścia z funkcji dokonujemy klawiszem [ ]. 1.3 Opis Opisem towaru jest tekst stanowiący dodatkowy opis każdego towaru, powiązany z jego nazwą. Długość tego tekstu zależy od wielkości pamięci zainstalowanej w wadze i sposobu jej wykorzystania. Szczegółowe dane zawiera tabela danych technicznych wag Maxima. Na wyświetlaczu jest następujące wskazanie: LXXXX L Z AAAAAAAAAAAAAAA gdzie X numer towaru, Z numer znaku w opisie, AAA... tekst opisu towaru. Klawisze [ ] i [ ] zmieniają numer towaru. Szybki dostęp do wybranego numeru towaru uzyskujemy naciskając kolejno [PLU], numer towaru i jeszcze raz [PLU]. Przy programowaniu tekstu wykorzystujemy klawisze bezpośredniego dostępu opisane literami i innymi powszechnymi znakami, a do wpisywania cyfr jest używana klawiatura numeryczna. Polskie znaki wpisujemy naciskając kolejno klawisze [ALT] i klawisz znaku standardowego, np. dla Ć naciskamy [ALT] i [C]. Klawisz [A A] umożliwia wpisywanie liter podwójnej szerokości; po naciśnięciu tego klawisza znaki są szerokie aż do powtórnego naciśnięcia [A A] Klawisz [MAY] umożliwia wpisywanie liter małych i dużych; po naciśnięciu tego klawisza znaki są małe aż do powtórnego naciśnięcia [MAY]. Klawisze [<] [>] przemieszczają kursor wzdłuż linii. Klawisz [F1] służy do zmiany sposobu wprowadzania znaków wewnątrz istniejącego tekstu: zastępowanie lub wklejanie. Klawisz [F2] spełnia funkcję taką jak klawisz [Delete] na klawiaturze komputerowej (kasowanie kolejnych znaków). 39

40 Klawisz [C] kasuje cały tekst, ale najpierw pojawia się żądanie potwierdzenia KASOW. [ ]. Trzeba je potwierdzić klawiszem [>] (w nawiasie [ - ] pojawia się kreseczka) i nacisnąć klawisz [ ]. Po zaprogramowaniu opisów wyjścia z funkcji dokonujemy klawiszem [ ]. 1.4 Ceny Na wyświetlaczu jest następujące wskazanie: P X Y.YY AAAAAAAAAAAAAAA gdzie: P lub P1 rodzaj programowanej ceny, X numer towaru, Y cena, AAA... nazwa towaru (widoczna o ile została już wpisana). Klawisze [ ] i [ ] zmieniają numer towaru. W celu szybkiego dotarcia do określonego towaru nacisnąć [PLU] wybrać numer towaru i nacisnąć [ ]. Do każdego towaru można przypisać cenę podstawową, cenę ofertę oraz określić jego typ. Towar numer 0 jest przeznaczony dla towaru z ceną niezapamiętaną i wpisywaną przy ważeniu z klawiatury. Dlatego dla towaru numer 0 nie można zapamiętać ceny i typu towaru. Cena oferta - programowanie Drugą cenę towaru tzw. cenę ofertę można zaprogramować, kiedy na wyświetlaczu jest znak P1. Znak P oznacza cenę podstawową. Klawiszem [FIX] zmieniamy znak P na P1 i odwrotnie. Cena oferta będzie pobierana do obliczeń, gdy zostanie ona uaktywniona (opis uaktywnienia zamieszczony jest dalej). Zablokowanie ceny i uaktywnienie ceny oferty indywidualnie Funkcja służy do zablokowania możliwości zmiany cen towarów po ich wywołaniu. Jeśli ceny towaru nie jest zablokowana, to po wywołaniu jej na wyświetlacz w trybie ważenia można ją zmienić z klawiatury numerycznej. Ustawienia blokady zmiany ceny i ceny oferty Znaki pojawiające się na wyświetlaczu określają stan zablokowania cen i uaktywnienia cen-ofert: b - zablokowanie zmiany ceny indywidualnie dla tego towaru 40
