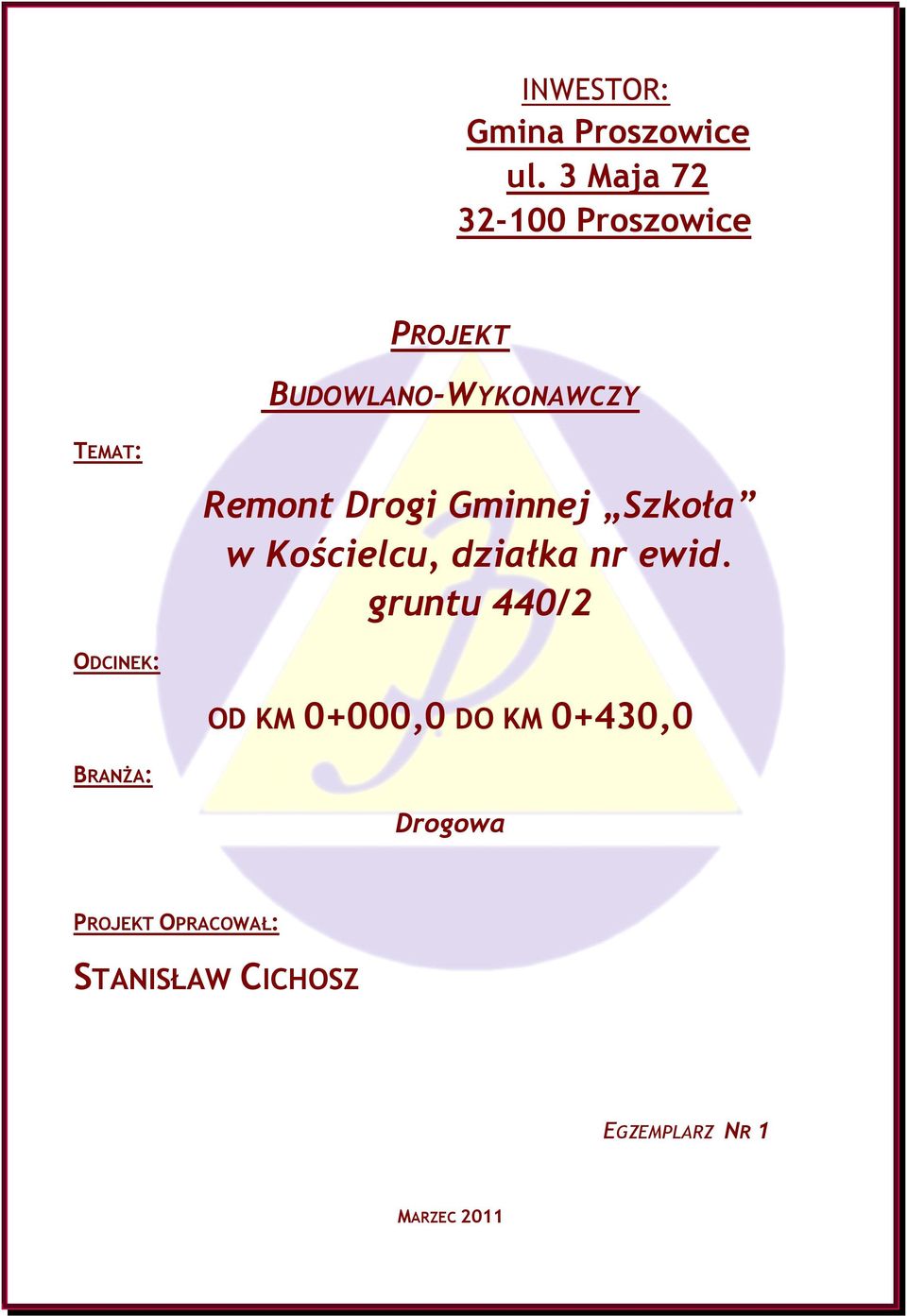

1 INWESTOR: Gmina Proszowice ul. 3 Maja Proszowice PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Remont Drogi Gminnej Szkoła w Kościelcu, działka nr ewid. gruntu 440/2 ODCINEK: OD KM 0+000,0 DO KM 0+430,0 BRANŻA: Drogowa PROJEKT OPRACOWAŁ: STANISŁAW CICHOSZ EGZEMPLARZ NR 1 MARZEC 2011

2 Gmina Proszowice Projekt remontu drogi gminnej wewnętrznej w miejscowości Kościelec k. Szkoły SPIS ZAŁĄCZNIKÓW 1/ CZĘŚĆ OPISOWA - Opis Techniczny - Szczegółowe Specyfikacje Techniczne Wykonanie i Odbioru Robót - Wpływ inwestycji na obszary NATURA / CZĘŚĆ RYSUNKOWA - Orientacja skala 1: Plan Sytuacyjny skala 1: Przekroje Konstrukcyjne skala 1:50 3/ CZĘŚĆ KOSZTORYSOWA - Przedmiar Robót - Kosztorys Inwestorski strona 1 z 1

3 INWESTOR: Gmina Proszowice ul. 3 Maja Proszowice PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Remont Drogi Gminnej Szkoła w Kościelcu, działka nr ewid. gruntu 440/2 ODCINEK: OD KM 0+000,0 DO KM 0+430,0 BRANŻA: Drogowa CZĘŚĆ OPISOWA

4 Gmina Proszowice Projekt remontu drogi gminnej wewnętrznej w miejscowości Kościelec k. szkoły OPIS TECHNICZNY Realizacja inwestycji polegająca na remoncie drogi wewnętrznej gminnej w miejscowości Kościelec k. szkoły, prowadzona będzie w granicach istniejącego pasa drogowego na działce nr 460/2. Planowana data rozpoczęcia robót została określona na dzień r.. 1. OPIS STAN ISTN IEJĄC Y. Droga wewnętrzna gminna w miejscowości Kościelec k. szkoły, posiada nawierzchnię bitumiczną na odcinku od km 0+000,0 do km 0+080,0, o szerokości 3,50mb, w złym stanie technicznym. Na pozostałym odcinku tj. od km 0+080,0 do km 0+426,0 nawierzchnię tłuczniową o szerokości od 3,50 do 5,00mb w złym stanie technicznym. Pobocza ziemne obustronne o szerokości 0,50mb. 2. STAN PROJEKTOW ANY. N odcinku od km 0+000,0 do km 0+080,0 projektuje się wykonanie nawierzchni z masy mineralno-bitumicznej, grubości 5cm. Na odcinku od km 0+080,0 do km 0+426,0 projektuje się wykonanie wzmocnienia istniejącej nawierzchni z kruszywa żużlowego frakcji 0-63 mm, grubości 10cm, oraz nawierzchnię z masy mineralnobitumicznej grysowo-żwirowej, grubości 5cm. Projektowana szerokość jezdni po remoncie pozostanie bez zmian. Pobocza obustronne ut wardzone kruszywe m żużlowym frakcji 0-31,5mm, grubości 10cm. strona 1 z 2

5 3. ODWODNIENIE. Gmina Proszowice Projekt remontu drogi gminnej wewnętrznej w miejscowości Kościelec k. szkoły Na całym odcinku projektuje się odwodnienie powierzchniowe do istniejącego rowu po stronie prawej, poprzez spadki poprzeczne i podłużne. 4. ZJAZDY. Na istniejących zjazdach do pól i gospodarstw należy wykonać ścianki czołowe z betonu, oraz nawierzchnię z kruszywa żużlowego frakcji 0-31,5mm, grubości 15cm. strona 2 z 2

6 GMINA PROSZOWICE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT Branża: DROGOWA Temat: REMONT DROGI GMINNEJ WEWNĘTRZNEJ KOŚCIELEC K. SZKOŁY Inwestor: GMINA PROSZOWICE Data: MARZEC 2010 Opracował: STANISŁAW CICHOSZ

7 Gmina Proszowice Projekt remontu drogi gminnej wewnętrznej Kościelec k. Szkoły WPŁYW INWESTYCJI NA OBSZARY OBJĘTE PROGRAMEM NATURA 2000 dla projektu remontu drogi gminnej wewnętrznej Kościelec k. Szkoły, odcinek do km 0+000,0 do km 0+426,0. 1.INWESTOR: Gmina Proszowice, 2. Lokalizacja: droga gminna wewnętrzna Kościelec k. Szkoły, odcinek od km 0+000,0 do km 0+426,0. Planowana inwestycja nie znajduje się w żadnej strefie związanej z obszarem NATURA 2000, ani nie leży w sąsiedztwie w/w obszarów. Najbliżej zlokalizowane obszary to: PLB (Puszcza Niepołomicka) ok. 32,8km, PLH (Dolina Prądnika) ok. 49,2km, PLH (Dolinki Jurajskie) ok. 57,2km, PLH (Czerna) ok. 68,2km. 3. Przewidywane znaczące oddziaływania, w tym oddziaływanie bezpośrednie, pośrednie, wtórne skumulowane, krótkoterminowe, średnioterminowe i długoterminowe, stałe i chwilowe oraz pozytywne i negatywne, na cele i przedmiot ochrony obszaru NATURA 2000, oraz integralność tego obszaru, a także na środowisko a w szczególności: - różnorodność biologiczną - nie dotyczy - ludzi - nie dotyczy - zwierzęta - nie dotyczy - rośliny - nie dotyczy - wodę - nie dotyczy - powietrze - nie dotyczy - powierzchnię ziemi - nie dotyczy - dostępność do złóż i kopalin - nie dotyczy - wymagany zakres monitoringu - nie dotyczy - krajobraz - nie dotyczy - zasoby naturalne - nie dotyczy - zabytki - nie dotyczy - dobra materialne - nie dotyczy Nie zachodzi również żadna zależność między tymi elementami środowiska i między oddziaływaniem na te elementy w świetle projektowanej inwestycji. 4. Usytuowanie przedsięwzięcia z uwzględnieniem możliwego zagrożenia dla środowiska w szczególności przy istniejącym użytkowaniu terenu, zdolności samooczyszczania się środowiska i samo odnawiania się zasobów naturalnych, walorów przyrodniczych i krajobrazowych, oraz uwarunkowań miejscowych planów zagospodarowania przestrzennego uwzględniające: - obszary wodno błotne oraz inne obszary o płytkim zaleganiu wód podziemnych - obszary wybrzeży - obszary górskie i leśne

8 Gmina Proszowice Projekt remontu drogi gminnej wewnętrznej Kościelec k. Szkoły - obszary objęte ochroną w tym strefy ochronne ujęć wód i obszary ochronne zbiorników wód śródlądowych - obszary, na których standardy jakości środowiska zostały przekroczone - obszary o krajobrazie mającym znaczenie historyczne, kulturowe lub archeologiczne - gęstość zaludnienia - obszary przylegające do jezior - uzdrowiska i obszary ochrony uzdrowiskowej Nie dotyczy lub znikome zgodne z MPZT 5. Rodzaj i skala możliwego oddziaływania rozważanego w odniesieniu do ww. uwarunkowań: - zasięg oddziaływania: najbliższe sąsiedztwo (promień około 100km) - trans graniczne oddziaływanie przedsięwzięcia na poszczególne elementy przyrodnicze nie dotyczy - wielkości złożoności oddziaływania z uwzględnieniem obciążenia istniejącej infrastruktury technicznej - znikome, brak szkodliwości (szczelne gromadzenie i wywózka odpadów stałych i płynnych, pobór energii) - prawdopodobieństwo oddziaływania brak - czasu trwania, częstotliwości i odwracalności oddziaływania znikome, brak szkodliwości (zastosowane materiały i technologie atestowane) - hałasu (podczas użytkowania) nie dotyczy 6. Spełniono podstawowe czynniki związane z ochroną przyrody, które polegają na zachowaniu, zrównoważonym użytkowaniu oraz odnawianiu zasobów, towarów i składników przyrody: - dziko występujących roślin, zwierząt i grzybów, oraz innych migracji brak utrudnień - roślin, zwierząt i grzybów objętych ochroną gatunkową brak utrudnień (w tym także uwzględnia się siedliska nietoperzy) - zwierząt prowadzących wędrowny tryb życia brak utrudnień - siedlisk przyrodniczych brak utrudnień - siedlisk zagrożonych wyginięciem, rzadkich i chronionych gatunków roślin, zwierząt i grzybów brak utrudnień - tworów przyrody żywej i nieożywionej oraz kopalnych szczątków roślin i zwierząt brak utrudnień (nie jest wymagany nadzór archeologiczny) - krajobrazu brak utrudnień - zieleni w miastach i wsiach brak utrudnień (nowa zieleń przydomowa) - zadrzewień brak utrudnień (nowa zieleń przydomowa) WNIOSKI: PRZEDMIOTOWA INWESTYCJA NIE WPŁYWA NEGATYWNIE NA OBSZARY NATURA NIE WYMAGA TAKŻE UZYSKANIA DECYZJI O UWARUNKOWANIACH ŚRODOWISKOWYCH.

9 INWESTOR: Gmina Proszowice ul. 3 Maja Proszowice PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Remont Drogi Gminnej Szkoła w Kościelcu, działka nr ewid. gruntu 440/2 ODCINEK: OD KM 0+000,0 DO KM 0+430,0 BRANŻA: Drogowa CZĘŚĆ RYSUNKOWA

10 e rz aw ielk a imi K az Proszowice Projekt Remontu Drogi Gminnej Wewnętrznej Kościelec k. Szkoły Odcinek od km 0+000,0 do km 0+426,0 ORIENTACJA skala 1: P ie ce Mysławczy kar y

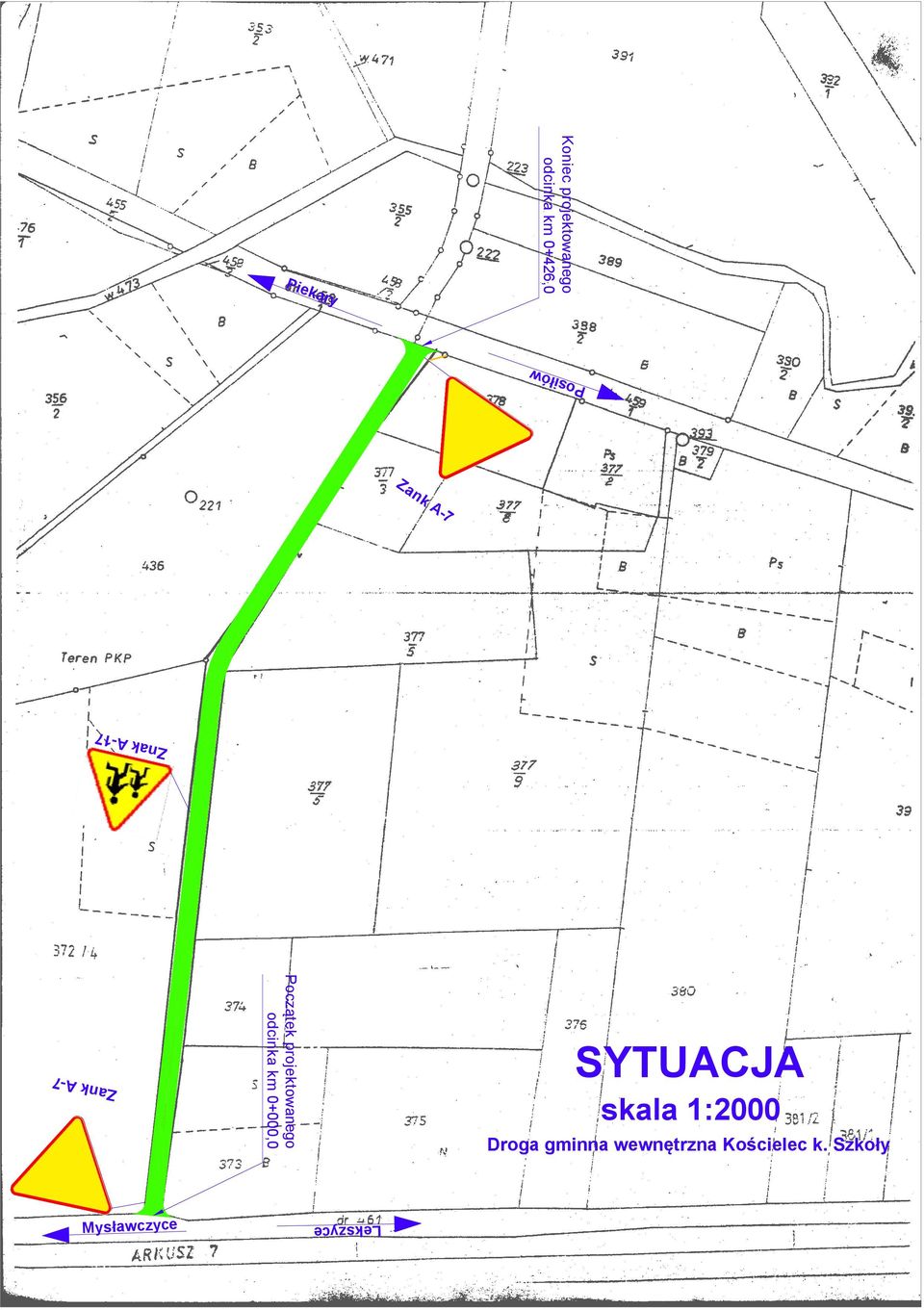

11 Koniec projektowanego odcinka km 0+426,0 Pi e kar y Pos iłów Za nk A7 Znak Początek projektowanego odcinka km 0+000,0 skala 1:2000 Droga gminna wewnętrzna Kościelec k. Szkoły Lekszyce A-17 Za n k Mysławczyce SYTUACJA A-7

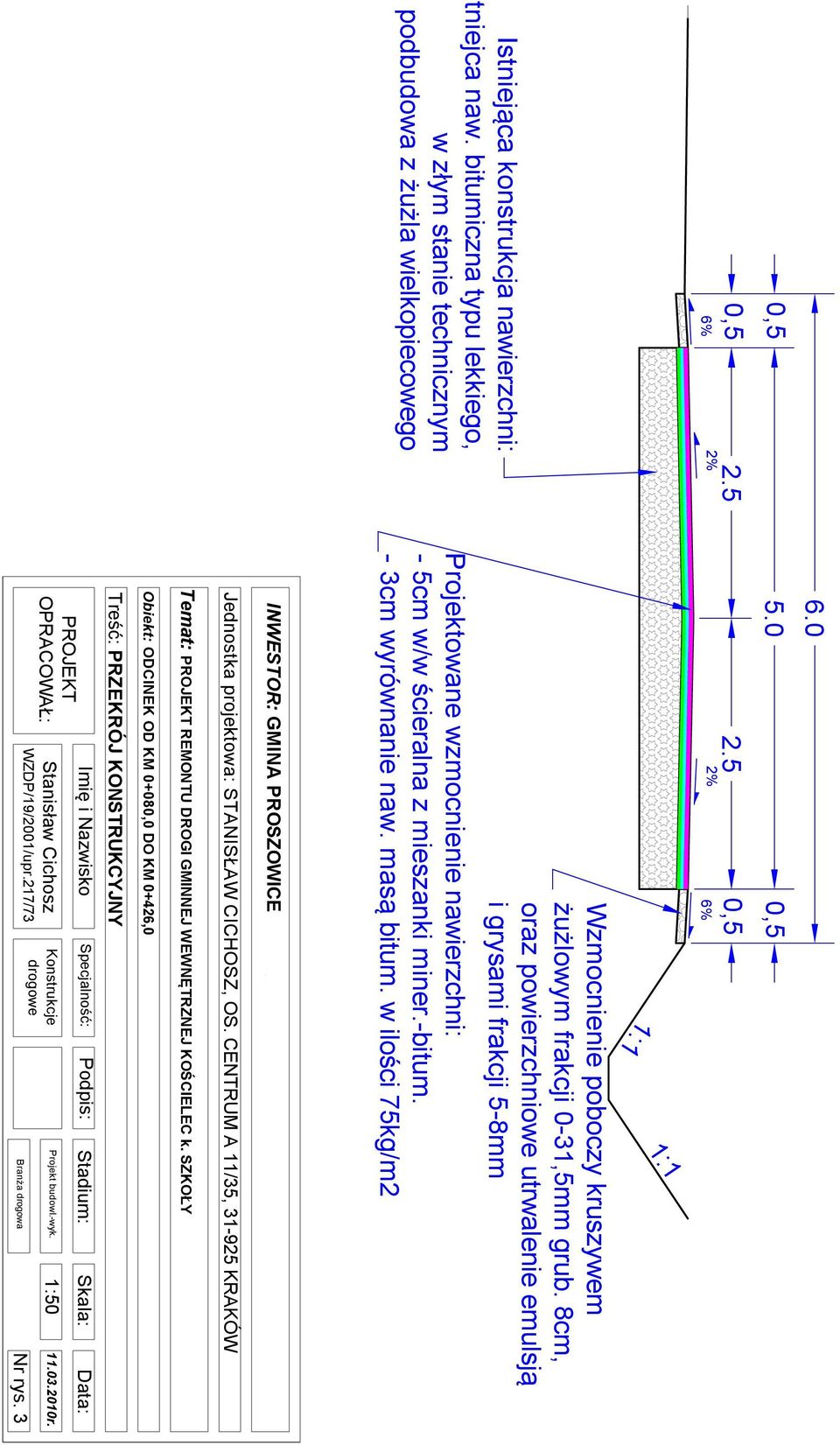

12 0,5 Istniejąca konstrukcja nawierzchni: tniejca naw. bitumiczna typu lekkiego, w złym stanie technicznym podbudowa z żużla wielkopiecowego , , % 2% 2% 6% 0,5 Wzmocnienie poboczy kruszywem żużlowym frakcji 0-31,5mm grub. 8cm, oraz powierzchniowe utrwalenie emulsją i grysami frakcji 5-8mm Projektowane wzmocnienie nawierzchni: - 5cm w/w ścieralna z mieszanki miner.-bitum. - 3cm wyrównanie naw. masą bitum. w ilości 75kg/m2 INWESTOR: GMINA PROSZOWICE Jednostka projektowa: STANISŁAW CICHOSZ, OS. CENTRUM A 11/35, KRAKÓW Temat: PROJEKT REMONTU DROGI GMINNEJ WEWNĘTRZNEJ KOŚCIELEC k. SZKOŁY Obiekt: ODCINEK OD KM 0+080,0 DO KM 0+426,0 Treść: PRZEKRÓJ KONSTRUKCYJNY PROJEKT OPRACOWAŁ: Imię i Nazwisko Stanisław Cichosz WZDP/19/2001/upr.217/73 Specjalność: Konstrukcje drogowe Podpis: Stadium: Projekt budowl.-wyk. Branża drogowa Skala: 1:50 Data: r. Nr rys. 3 1:1 1:1

13 ,75 1, % 2% 2% 6% Istniejąca nawierzchnia tłuczniowa z żużla wielkopiecowego grubości około 30,0cm Projektowane wzmocnienie nawierzchni: - 5 cm warstwa ścieralna z mieszanki mineralno-bitumicznej grysowo-żwirowej - 10cm w/w wzmacniająca z kruszywa żużlowego frakcji 0-63mm Wzmocnienie poboczy kruszywem żużlowym frakcji 0-31,5mm grub. 8cm, oraz powierzchniowe utrwalenie emulsją i grysami frakcji 5-8mm INWESTOR: GMINA PROSZOWICE Jednostka projektowa: STANISŁAW CICHOSZ, OS. CENTRUM A 11/35, KRAKÓW Temat: PROJEKT REMONTU DROGI GMINNEJ WEWNĘTRZNEJ KOŚCIELEC k. SZKOŁY Obiekt: ODCINEK OD KM 0+000,0 DO KM 0+080,0 Treść: PRZEKRÓJ KONSTRUKCYJNY PROJEKT OPRACOWAŁ: Imię i Nazwisko Stanisław Cichosz WZDP/19/2001/upr.217/73 Specjalność: Konstrukcje drogowe Podpis: Stadium: Projekt budowl.-wyk. Branża drogowa Skala: 1:50 Data: r. Nr rys. 4

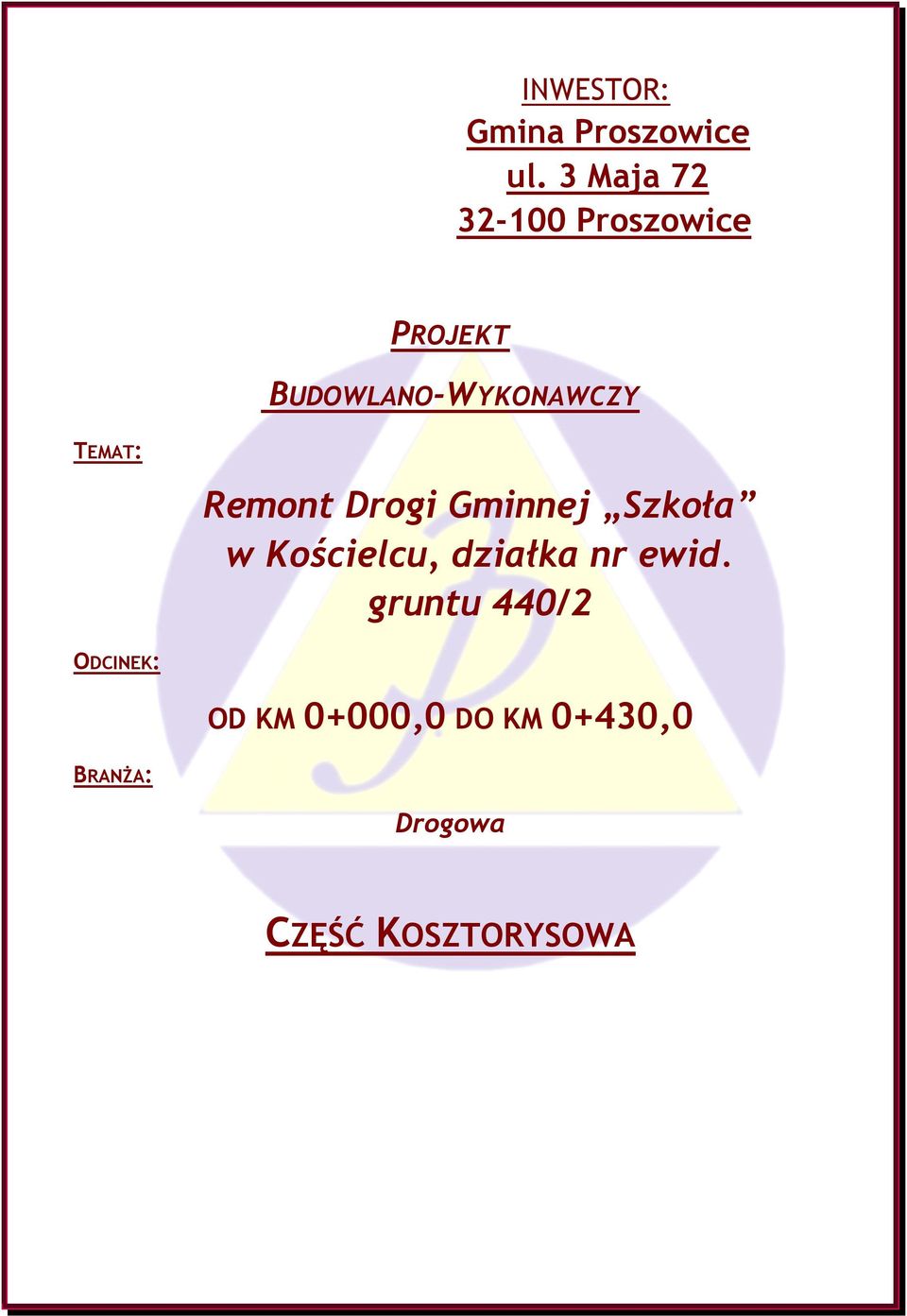

14 INWESTOR: Gmina Proszowice ul. 3 Maja Proszowice PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Remont Drogi Gminnej Szkoła w Kościelcu, działka nr ewid. gruntu 440/2 ODCINEK: OD KM 0+000,0 DO KM 0+430,0 BRANŻA: Drogowa CZĘŚĆ KOSZTORYSOWA

15 Przedmiar robót Nazwa zamówienia: Remont drogi gminnej "Szkoła" w Kościelcu, działka nr ewid. gruntu 440/2 Nazwy i kody CPV: Roboty budowlane Roboty na placu budowy Roboty w zakresie naprawy dróg Roboty w zakresie kształtowania dróg i autostrad Roboty w zakresie nawierzchni, z wyjątkiem dróg Instalowanie znaków drogowych Nazwa i adres zamawiającego: Gmina Proszowice ul. 3 Maja Proszowice Data opracowania przedmiaru robót: Nazwa obiektu lub robót: Odcinek od km 0+000,0 do km 0+430,0 Nazwa jednostki opracowującej: Stanisław Cichosz os. Centrum A 11/ Kraków

16 Przedmiar robót Zuzia10 (C) Datacomp (lic ) strona nr: 2 Przedmiar robót Nr Kod pozycji STWiOR Opis robót, wyliczenie ilości robót J.m. Ilość Mnoż. Krotn. 1 Roboty przygotowawcze 1.1 KNNR 1/111 D Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym /1 km 0,430 2 Roboty ziemne 2.1 KNNR 6/10 D a Oczyszczenie nawierzchni drogowych, mechanicznie, nawierzchnia nieulepszona 0 5/4 384,00*3,50 = 1 344, KNNR 6/10 D a Oczyszczenie nawierzchni drogowych, mechanicznie, nawierzchnia z bitumu 0 5/6 Ogółem: 1 344,000 m , *5.0 = 230, KNNR 6/13 D Naprawy dróg gruntowych oraz plantowanie poboczy, plantowanie poboczy Ogółem: 230,000 m2 230, /6 wykonywane mechanicznie, grubość ścinania 20 cm (430,0*0,50)*2 = 430, Ogółem: 430,000 m2 430, KNR 231/14 D Ścinanie poboczy mechanicznie, dodatek za każde dalsze rozpoczęte 0,5 km transportu 02/6 (2) ponad 1 km m2 430, Nwierzchnia 3.1 KNNR 6/114 D Podbudowy z żużla wielkopiecowego, warstwa górna, po zagęszczeniu 10 cm /5 384,00*3,70 = 1 420, (0.219*3*3)*2 = 3, KNNR 6/10 Wyrównanie istniejącej podbudowy mieszanką mineralno-bitumiczną, mieszanka Ogółem: 1 424,742 m ,742 8 /2 (2) asfaltowa, wbudowanie mechaniczne, grysowo-żwirowa (standard II), samochód t (46.00*5.20)*0.75 = 179, Ogółem: 179,400 t 179, KNNR 6/30 D Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna), mieszanka 9 /2 (4) asfaltowa, grubość po zagęszczeniu 4 cm (5cm), masa grysowo-żwirowa, samochód 5-10 t 384,00*3,50 = 1 344, *5.00 = 230, (0.219*9*9)*2 = 35, (0.219*3*3)*2 = 3, Ogółem: 1 613,420 m ,420 1,25 4 Pobocza i zjazdy 4.1 KNNR 6/20 D Analogia: Wykonanie nawierzchni zjazdów z kruszywa zużlowego frakcji 0-31,5mm, 4 /6 warstwa górna, po uwałowaniu 15 cm (3.00*5.0)*4 = 60, Ogółem: 60,000 m2 60, KNNR 6/114 D Utwardzenie poboczy kruszywem żużlowym frakcji 0-31,5mm, warstwa górna, po /4 zagęszczeniu 8 cm (430,00*0,50)*2 = 430, Ogółem: 430,000 m2 430, KNNR 6/10 D Powierzchniowe utrwalenie nawierzchni drogowych emulsją asfaltową, grysy kamienne 0 2/2 (2) o wymiarach 5-8 mm, ilość kruszywa 10,0 dm3/m2, samochód 5-10 t (1) m2 430,000 5 Roboty wykończeniowe 5.1 KNNR 6/70 D Pionowe znaki drogowe, słupki z rur stalowych, Fi 70 mm 2 /1 (2) szt KNNR 6/70 Pionowe znaki drogowe, znaki zakazu, nakazu, ostrzegawcze i informacyjne o 2 /4 powierzchni do 0,3 m2 szt Remont drogi gminnej "Szkoła" w Kościelcu, działka nr ewid. gruntu 440/2

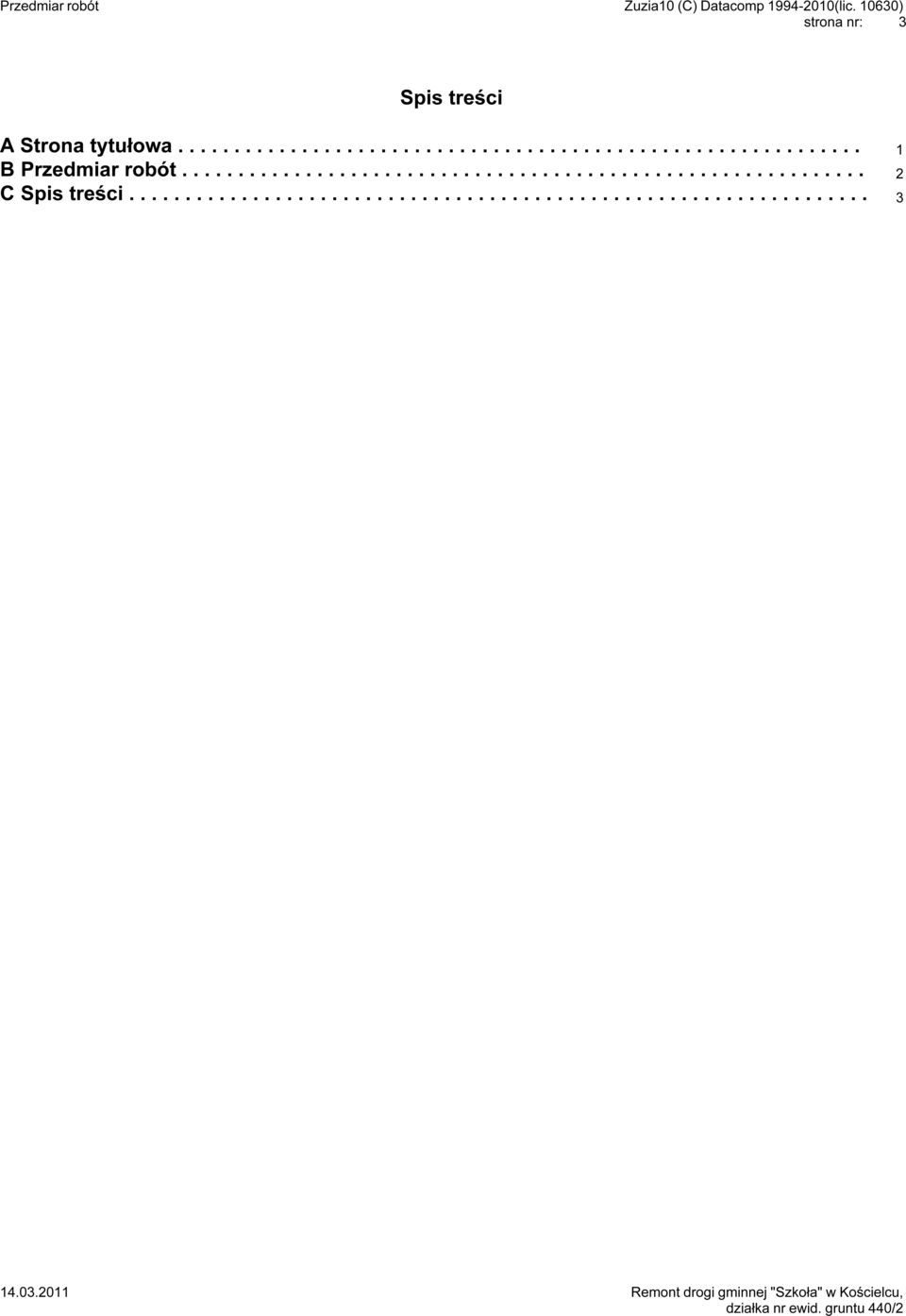

17 Przedmiar robót Zuzia10 (C) Datacomp (lic ) strona nr: 3 Spis treści A Strona tytułowa B. Przedmiar robót C. Spis.... treści Remont drogi gminnej "Szkoła" w Kościelcu, działka nr ewid. gruntu 440/2
