1 DEN 16 C Panel DEN16-C sterowania centralą wentylacyjną i rekuperacyjną Opis techniczny dokumentacja (v.1.5) 1/27

2 SPIS TREŚCI 1. Opis Zastosowanie Dane Techniczne Obsługa Nawigacja Poziomy obsługi i dostępu Ekrany Ekrany menu uproszczonego Ekran menu uproszczonego Ekran menu uproszczonego Ekran menu uproszczonego Ekran menu uproszczonego Ekran menu uproszczonego Ekran menu uproszczonego Ekran menu uproszczonego EKRAN GŁÓWNY MENU GŁÓWNE TRYB PRACY Ustawienia trybu MANUAL Ustawienia trybu STREFA Ustawienia trybu MAX WEJŚCIA Czujniki Wejścia cyfrowe Wejścia analogowe WYJŚCIA Wyjścia cyfrowe Wyjścia analogowe Wyjście PWM USTAWIENIA Regulator temperatury Nagrzewnica wtórna Chłodnica Odzysk ciepła Komora mieszania Nagrzewnica wstępna Gruntowy wymiennik ciepła Wyświetlacz Komunikacja Regulacja wilgotności USTAWIENIA ZAAWANSOWANE Wejścia Wentylatory Czujniki Regulator temperatury Nagrzewnica wtórna Odzysk ciepła Pompa ciepła Bloki czasowe Funkcja Auto Stop Ustawienia fabryczne /27

3 Dostęp ALARMY FILTRY HASŁA INFO Czas/Język Przywracanie ustawień domyślnych Podłączanie panelu DEN16-C Tabela ustawień fabrycznych Załączniki Notatki /27

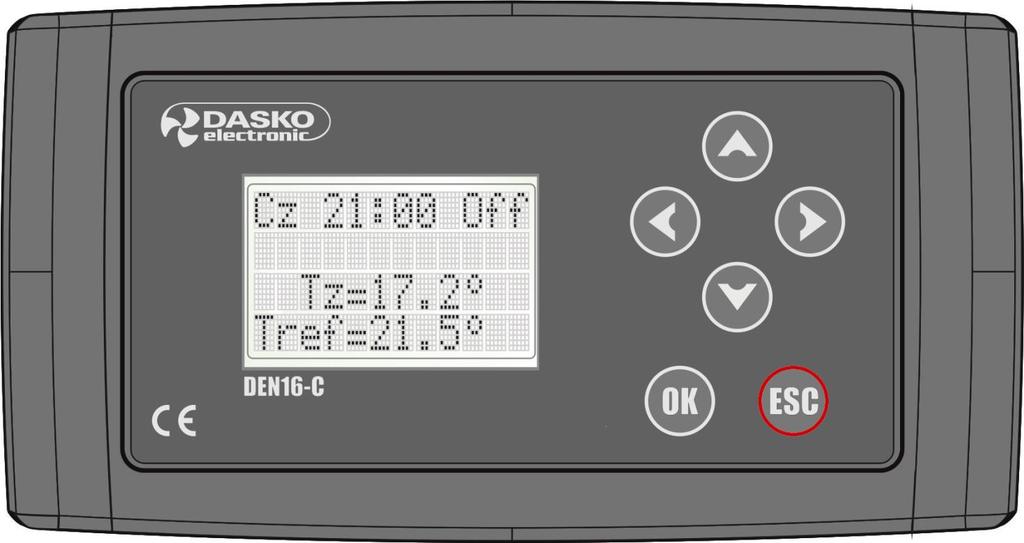

4 1. Opis Panel DEN16-C jest panelem naściennym, który umożliwia sterowanie centralą rekuperacyjną z dowolnego pomieszczenia wewnątrz budynku. Czteroliniowy wyświetlacz oraz przyciski na obudowie panelu dają możliwość podglądu dynamicznie uaktualnianych parametrów pracy oraz ich edycji. 2. Zastosowanie Panel DEN16-C nie jest samodzielnym urządzeniem i do poprawnej pracy wymaga sterownika UNIBOX3v41 lub UNIBOX Lite umieszczonego przy centrali. Pełni rolę interfejsu użytkownika. 3. Dane Techniczne MODEL Zasilanie Komunikacja Czujnik temperatury wewnętrzny Sposób sterowania Obudowa Sposób montażu DEN16-C 12VDC Interfejs RS485 do komunikacji ze sterownikiem z serii UNIBOX3v41 lub UNIBOX Lite Cyfrowy Stopień ochrony IP 40 Zakres temperatury pracy Wymiary (H x W x L) Waga Klawiatura pojemnościowa, wyświetlacz LCD Tworzywo sztuczne ABS Natynkowy i/lub podtynkowy C 30(15) x 74 x 141mm 165g + 30g ramka montażowa 4. Obsługa 4/27

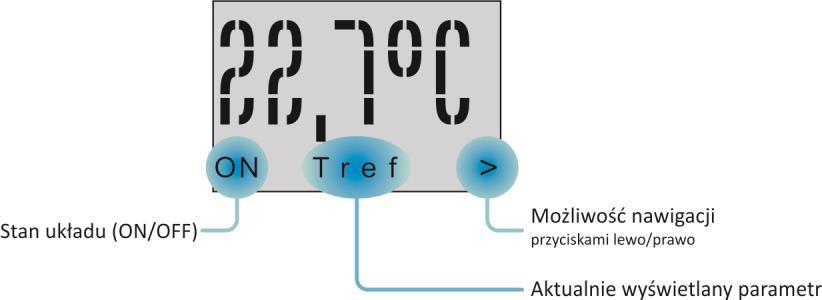

5 4.2. Nawigacja ZAŁĄCZENIE UKŁADU naciśnięcie przycisku OK i przytrzymanie przez 2s WYŁĄCZENIE UKŁADU naciśnięcie przycisku ESC i przytrzymanie przez 2s Poruszanie się po menu: Aktywna linia menu jest oznaczana symbolami w zależności od możliwości edycyjnych znajdującego się tam parametru. Symbol informuje o możliwości zmiany parametru w aktywnej linii menu Symbol informuje o braku możliwości zmiany parametr tylko do podglądu Symbol informuje, że w miejscu aktywnej linii znajduje się menu zagnieżdżone Symbol informuje, że w miejscu aktywnej linii znajduje się zablokowane menu zagnieżdżone lub niedostępny parametr. GÓRA przewijanie aktywnej linii menu do góry DÓŁ przewijanie aktywnej linii menu w dół PRAWO niższy poziom menu LEWO wyższy poziom menu OK wejście w tryb edycji parametru / wyjście z trybu edycji z zatwierdzeniem zmian ESC powrót do ekranu STANDBY / wyjście z trybu edycji z cofnięciem zmian Poruszanie się po menu uposzczonym: PRAWO / LEWO przewijanie menu w prawo / lewo 4.3. Poziomy obsługi i dostępu W sterowniku DEN16-C wyróżniamy 3 poziomy obsługi: Poziom użytkownika: umożliwia dostęp do podstawowych parametrów. Poziom serwisowy: umożliwia dostęp do menu ustawień podstawowych. W celu jego uaktywnienia należy w parametrze Hasło=ss-ss w menu Hasła (pkt ) wprowadzić wartość Poziom fabryczny: umożliwia dostęp do wszystkich ustawień sterownika. W tym celu należy podać hasło fabryczne. Dodatkowo istnieje możliwość zablokowania dostępu do wszystkich edytowalnych parametrów w menu Wyświetlacz (pkt ) 5. Ekrany 5.1. Ekrany menu uproszczonego Pierwsze sześć ekranów przewijanych przyciskami lewo / prawo udostępniają w łatwy sposób najważniejsze parametry pracy centrali. Przy ich edycji przyciskami GÓRA / DÓŁ sterownik nie czeka na potwierdzenie zmian przyciskiem OK Ekran menu uproszczonego 1 [Tref] aktualna wartość temperatury odczytywanej z czujnika referencyjnego [ON/OFF] Przytrzymanie przycisku OK / ESC przez 2 sekundy powoduje włączenie / wyłączenie układu 5/27

6 Ekran menu uproszczonego 2 [Tz] aktualna wartość temperatury odczytywanej z czujnika zewnętrznego Ekran menu uproszczonego 3 [RH] wilgotność względna zmierzona przez czujnik umieszczony w panelu DEN-16C Ekran menu uproszczonego 4 [Tryb] {MANUAL, MAX, 1d, 2d+5d, 7d} aktualnie wybrany tryb pracy Ekran menu uproszczonego 5 [Tzad] aktualnie zadana temperatura parametr edytowalny jedynie w trybie manualnym Ekran menu uproszczonego 6 [N%] aktualna nastawa wentylatora nawiewu parametr edytowalny jedynie w trybie manualnym, zmiana co 10% pomiędzy zdefiniowaną w ustawieniach zaawansowanych wartością minimalną a maksymalną. 6/27

7 Ekran menu uproszczonego 7 [W%] aktualna nastawa wentylatora wywiewu parametr edytowalny jedynie w trybie manualnym, zmiana co 10% pomiędzy zdefiniowaną w ustawieniach zaawansowanych wartością minimalną a maksymalną EKRAN GŁÓWNY dd hh:mm X MENU GŁÓWNE TRYB=MANUAL Tz=±._ C Tzad= C Tref= C N= % W= % STAN= ALARM= Efr= App,Rs= [dd] aktualny dzień [hh:mm] aktualny czas [ X] {X= } sygnalizacja pracy w trybie programatora tygodniowego oraz strefa kalendarza, w której aktualnie pracuje sterownik [TRYB] {MANUAL, MAX, 1d, 2d+5d, 7d} aktualnie wybrany tryb pracy [Tz] aktualna wartość temperatury zewnętrznej [Tzad] aktualnie zadana temperatura [Tref] aktualna wartość temperatury odczytywanej z czujnika wiodącego (referencyjnego) [N=, W=] aktualna prędkość wentylatorów nawiewu i wywiewu [RH] wilgotność względna zmierzona przez czujnik umieszczony w panelu DEN-16C [RHzad] {10-90%} zadana wilgotność względna [STAN] aktualny stan pracy układu: {STOP} układ zatrzymany {INIT} otwieranie przepustnic {WORK} normalna praca {RPRT} normalna praca, zadziałanie zabezpieczenia przeciwoblodzeniowego wymiennika {WOUT} wybieg wentylatorów po skończonej pracy {AST} sygnalizacja zadziałania funkcji AUTO STOP [ALARM] aktualny stan alarmów układu patrz menu ALARMY. [App ] informacja o aktualnie wybranej aplikacji [Rs] informacja o wybranym do sterowania czujniku wiodącym (referencyjnym) 7/27

8 5.3. MENU GŁÓWNE MENU GŁÓWNE Tryb pracy Wejścia Wyjścia Ustawienia Ust. Zaaw. Alarmy Hasła Info Czas/Język Przywr.Ust TRYB PRACY /TRYB PRACY TRYB=MANUAL Ust.MANUAL Ust.STREFA Ust.MAX [TRYB] parametr umożliwia wybranie pożądanego trybu pracy: {MANUAL} praca w trybie ręcznym, wszystkie parametry pracy ustalane przez obsługę {MAX} załączenie pracy na czas FW, prędkość wentylatorów zadana na poziomie MAX, po upływie zadanego czasu powrót do pracy w poprzednio wybranym trybie {1d} praca w trybie automatycznym indywidualne ustawienia dla każdego dnia tygodnia {2d+5d} praca w trybie automatycznym osobne ustawienia dla dni PN-PT oraz osobne dla SO-ND {7d} praca w trybie automatycznym wspólne ustawienia dla dni PN-ND Ustawienia trybu MANUAL //Ust.MANUAL N= % W= % Tzad= C Ekran umożliwia ustawienie zadanej prędkości wentylatorów oraz temperatury w trybie MANUAL: [N] ustawienie wartości sterowania wentylatora nawiewu [W] ustawienie wartości sterowania wentylatora wywiewu [Tzad] temperatura zadana w trybie MANUAL 8/27

9 Ustawienia trybu STREFA //Ust.STREFA Strefa1 Strefa2 Strefa3 Strefa4 ///Ust.STR.1 DN=dd T= C N= % W= % Kon.Str.= FS= Ekrany umożliwiają ustawienie parametrów pracy centrali w trybie STREFA: [DN] wybór dnia tygodnia, którego strefy będą programowane {PN, WT,, ND} ustawienia dla wybranego dnia tygodnia programu 1d {5d} ustawienia dla dni PN-PT programu 2d+5d {2d} ustawienia dla dni SO-ND programu 2d+5d {7d} ustawienia dla dni PN-ND programu 7d [T] ustawienie temperatury zadanej w danej strefie [N] ustawienie wartości sterowania wentylatora nawiewu [W] ustawienie wartości sterowania wentylatora wywiewu [Kon.Str.] godzina zakończenia trwania danej strefy [FS] ustawienie załączenia/wyłączenia układu w danej strefie: {STOP} układ zatrzymany {RUN} układ pracuje Ustawienia trybu MAX //Ust.MAX FW= min N= % W= % FL= min [FW] funkcja szybkiego przewietrzania: pozwala na uruchomienie niezależnie od kalendarza wentylatorów w trybie MAX na ustalony czas {1min-5h}, po upłynięciu którego układ wraca do pracy wg ustawień STREFA/MANUAL (w zależności od poprzednio wybranego trybu) [N] ustawienie wartości sterowania wentylatora nawiewu w trybie MAX [W] ustawienie wartości sterowania wentylatora wywiewu w trybie MAX [FL] aktualny czas pozostały do zakończenia funkcji szybkiego przewietrzania WEJŚCIA /WEJŚCIA Czujniki Cyfrowe Analogowe 9/27

10 Czujniki //CZUJNIKI RH= % Tz =±._ C Tn =±._ C Tn2=±._ C Tp =±._ C Tw =±._ C Tr =±._ C [RH] aktualna wilgotność względna odczytywana z czujnika umieszczonego w panelu DEN16-C [Tz] aktualna temperatura zewnętrzna [Tn] aktualna temperatura powietrza nawiewu za wymiennikiem przeciwprądowym [Tn2] aktualna temperatura powietrza nawiewu za nagrzewnicą wtórną [Tp] aktualna temperatura powietrza odczytywana z czujnika umieszczonego w panelu DEN16-C [Tw] aktualna temperatura powietrza wywiewanego z pomieszczeń [Tr] aktualna temperatura powietrza za odzyskiem na wyrzutni Wejścia cyfrowe //WE.CYFROWE Unibox3: DI0=_ DI1=_ DI2=_ DI3=_ DI4=_ Extender: DI5=_ DI6=_ DI7=_ Sygnalizacja stanu wejść cyfrowych sterowników UNIBOX3v41 lub UNIBOX Lite oraz modułu Extender [0 1]: [DI0] wejście 0 (DI0) [DI1] wejście 1 (DI1) [DI2] wejście 2 (DI2) [DI3] wejście 3 (DI3) [DI4] wejście 4 (AIN) w zależności od ustawień wejścia uniwersalnego AIN [DI5] wejście 5 (DI5) [DI6] wejście 6 (UIN1) w zależności od ustawień wejścia uniwersalnego UIN1 [DI7] wejście 7 (UIN2) w zależności od ustawień wejścia uniwersalnego UIN Wejścia analogowe //WE.ANALOG. Unibox3: AIN=00% Extender: UI1=00% UI2=00% Sygnalizacja wejść analogowych: 10/27

11 [AIN] aktualny stan wejścia uniwersalnego AIN {wyświetlany w zależności od konfiguracji wejścia} [UI1] aktualny stan wejścia uniwersalnego UI1 { wyświetlany w zależności od konfiguracji wejścia} [UI2] aktualny stan wejścia uniwersalnego UI2 { wyświetlany w zależności od konfiguracji wejścia} WYJŚCIA /WYJŚCIA Cyfrowe Analogowe PWM Wyjścia cyfrowe //WY.CYFROWE Unibox3: DO1=_ DO2=_ DO3=_ DO4=_ Extender: DO5=_ DO6=_ DO7=_ Sygnalizacja stanu wyjść przekaźnikowych UNIBOX3v41 lub UNIBOX Lite oraz modułu Extender {0 1}: [DO1] przekaźnik 1 (OUTPUT1) [DO2] przekaźnik 2 (OUTPUT2) [DO3] przekaźnik 3 (OUTPUT3) [DO4] przekaźnik 4 (OUTPUT4) [DO5] przekaźnik 5 (OUTPUT5) [DO6] przekaźnik 6 (OUTPUT6) [DO7] przekaźnik 7 (OUTPUT7) Wyjścia analogowe //WY.ANALOG. Unibox3: OUTA=00% OUTB=00% OUTC=00% OUTD=00% Extender: OUTE=00% OUTF=00% Aktualny stan wyjść analogowych sterownika UNIBOX3v41 lub UNIBOX Lite oraz modułu Extender: [OUTA] aktualne wysterowanie wyjścia analogowego sterowania wentylatora nawiewu [%] [OUTB] aktualne wysterowanie wyjścia analogowego sterowania wentylatora wywiewu [%] [OUTC] aktualne wysterowanie wyjścia analogowego sterowania sekwencją grzania [%] [OUTD] aktualne wysterowanie wyjścia analogowego OUTD [%] [OUTE] aktualne wysterowanie wyjścia analogowego OUTE [%] [OUTF] aktualne wysterowanie wyjścia analogowego OUTF [%] 11/27

12 Wyjście PWM //PWM PWM=00% [PWM] aktualne wysterowanie wyjścia PWM sterującego nagrzewnicą elektryczną USTAWIENIA /USTAWIENIA Reg.Temp. Nagrzewn. Chłodnica Odzysk C. Kom.Miesz. Nagrz.Wst. GWC Wyświetl. Komunikacja Reg.Wilg. Menu dostępne po wpisaniu hasła serwisowego Regulator temperatury //REG. TEMP. Rsn= Thi=± C Tlo=± C H2TzEn= C CTzEn= C [Rsn] parametr umożliwia wybór czujnika odniesienia, względem którego odbywać się będzie sterowanie temperaturą: {TN} czujnik temperatury nawiewu 1: stosowany, gdy układ nie jest wyposażony w nagrzewnicę wtórną; kontrolowana jest temperatura w kanale nawiewnym; {TN2} czujnik temperatury nawiewu 2: stosowany, gdy układ wyposażony jest w nagrzewnicę wtórną; wykonywany jest algorytm sterowania stałowartościowego, utrzymywana jest zadana stała temperatura w kanale nawiewnym; {TW} czujnik temperatury wywiewu: sterownik określa temperaturę powietrza nawiewanego na podstawie uśrednionej temperatury powietrza wywiewanego, przy jednoczesnym zachowaniu temperatur granicznych nawiewu {TP} czujnik temperatury pomieszczenia: sterownik określa temperaturę nawiewu na podstawie temperatury powietrza w pomieszczeniu, w którym zainstalowano panel DEN16-C, przy jednoczesnym zachowaniu temperatur granicznych nawiewu Ograniczenie temperatury powietrza nawiewanego: [Thi] górna granica temperatury [Tlo] dolna granica temperatury [H2TzEn] temperatura zewnętrzna, powyżej której nagrzewnica wtórna (lub pompa ciepła) nie otrzyma zezwolenia na pracę [CTzEn] temperatura zewnętrzna, poniżej której chłodnica (lub pompa ciepła) nie otrzyma zezwolenia na pracę 12/27

13 Nagrzewnica wtórna //NAGRZEWN. RunH2= H2on= % H2off= % H2type= [RunH2] {ZAL WYL} zezwolenie na pracę nagrzewnicy wtórnej [H2on] wartość progu załączenia nagrzewnicy wtórnej w funkcji sekwencji grzania [H2off] wartość progu wyłączenia nagrzewnicy wtórnej w funkcji sekwencji grzania [H2type] informacja o typie nagrzewnicy wtórnej możliwej do zastosowania w układzie: {HE} nagrzewnica elektryczna (wymaga podłączenia TK, realizuje funkcję wybiegu wentylatora po skończonej pracy, konieczne podłączenie dodatkowego presostatu kontroli sprężu wentylatora nawiewu) {HW} nagrzewnica wodna (wymaga podłączenia zabezpieczenia FROST, realizuje funkcję przeciwzamrożeniową) Chłodnica //CHŁODNICA RunC= Con= % Coff= % [RunC] {ZAL WYL} zezwolenie na pracę chłodnicy wtórnej [Con] wartość progu załączenia chłodnicy w funkcji sekwencji chłodzenia [Coff] wartość progu wyłączenia chłodnicy w funkcji sekwencji chłodzenia Odzysk ciepła //ODZYSK C. Tzal= C Twyl= C Rpfn= BYP= [Tzal] temperatura zewnętrzna, powyżej której wyłączany jest przepływ powietrza poprzez wymiennik przeciwprądowy (temperatura graniczna odzysku ciepła) dotyczy układów z przepustnicą bypassu ON/OFF [Twyl] temperatura zewnętrzna, powyżej której ponownie załączany jest przepływ powietrza poprzez wymiennik przeciwprądowy (temperatura początku odzysku chłodu) dotyczy układów z przepustnicą bypassu ON/OFF [RpFn] informacja o wybranym algorytmie ochrony przeciwoblodzeniowej odzysku ciepła: {BY} przepustnica bypassu ON/OFF (APP5-APP7, APP12, APP13, APP15, App16) {NW} zmienna prędkość wentylatorów z priorytetem wentylatora nawiewu (APP3, APP4, App20, App21) {NS} zatrzymanie pracy wentylatora nawiewu (APP14) [BYP] aktualny stan przepustnicy bypassu: {1} przepustnica otwarta (brak odzysku) {0} przepustnica zamknięta (odzysk) W przypadku, gdy temperatura wybrana w parametrze ByHiL standardowo Tp jest wyższa, niż temperatura zewnętrzna, odzysk chłodu zostaje wyłączony pomimo faktu, iż temperatura zewnętrzna jest wyższa niż Twyl. Dzięki temu nie występuje sytuacja odzyskiwania ciepła z powietrza wywiewanego z pomieszczeń nawiewane jest powietrze o temperaturze powietrza zewnętrznego. 13/27

14 Komora mieszania //KOM.MIESZ. KmOff=± C KmOn=± C KmMin= % KmRecEn= [KmOff] temperatura zamknięcia komory mieszania [ C] [KmOn] temperatura otwarcia komory mieszania [ C] [KmMin] minimalne otwarcie komory mieszania [%] [KmRecEn] {TAK NIE} aktywacja algorytmu odzysku chłodu za pomocą komory mieszania (patrz pkt ) Nagrzewnica wstępna //NAGRZ.WST. RunH1= TzOn=± C TnOff=± C H1=_ P2= [RunH1] {ZAL WYL} zezwolenie na pracę nagrzewnicy wstępnej [TzOn] temperatura załączenia nagrzewnicy wstępnej w funkcji temperatury zewnętrznej [TnOff] temperatura wyłączenia nagrzewnicy wstępnej w funkcji temperatury nawiewu Tn Przy spadku temperatury zewnętrznej poniżej TzOn nagrzewnica wstępna dostaje pozwolenie na pracę. Pracuje ona dopóki temperatura zewnętrzna nie wzrośnie lub temperatura nawiewu Tn nie przekroczy wartości TnOff. [H1] aktualny stan nagrzewnicy elektrycznej wstępnej: {1} nagrzewnica załączona {0} nagrzewnica wyłączona [P2] wybór funkcji przekaźnika P2: 14/27

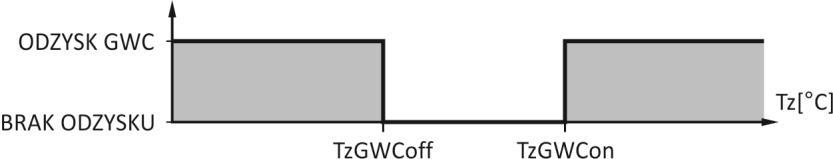

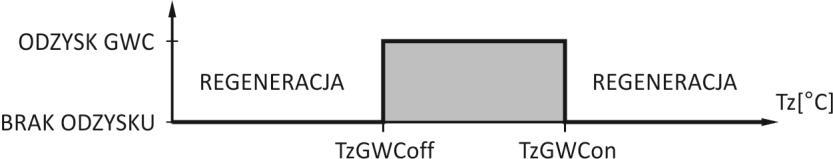

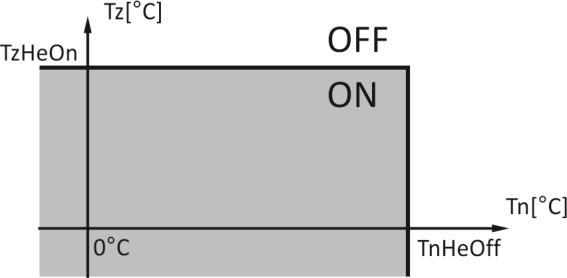

15 {GWC} gruntowy wymiennik ciepła {HE1} nagrzewnica elektryczna wstępna Gruntowy wymiennik ciepła //GWC GWCoff= C GWCon= C TregON= h TregOFF= h GWC=_ P2= [GWCoff] temperatura zewnętrzna, powyżej której wyłączany jest przepływ powietrza poprzez wymiennik GWC (temperatura graniczna odzysku ciepła) [GWCon] temperatura zewnętrzna, powyżej której ponownie załączany jest przepływ powietrza poprzez wymiennik GWC (temperatura początku odzysku chłodu) [TregON] godzina załączenia pracy odzysku ciepła z GWC [TregOFF] godzina wyłączenia pracy odzysku ciepła z GWC w celu regeneracji złoża W przypadku ustawienia parametrów TregON oraz TregOFF na 00h, gruntowy wymiennik ciepła pracuje w sposób ciągły, bez przerw na regenerację złoża. [GWC] aktualny stan przepustnicy gruntowego wymiennika ciepła: {1} przepustnica otwarta (odzysk) {0} przepustnica zamknięta (brak odzysku) [P2] wybór funkcji przekaźnika P2: {GWC} gruntowy wymiennik ciepła {HE1} nagrzewnica elektryczna wstępna 15/27

16 Wyświetlacz //WYŚWIETL. Kontrast=_ Podświetl= Dźwięk= EdycjaUst=_ [Kontrast] {1-4} regulacja kontrastu wyświetlacza [Podświetl] {1-9 min} czas, po jakim wyłączane jest podświetlenie wyświetlacza [Dźwięk] aktywacja głośnika wbudowanego w panel {TAK} głośnik włączony {NIE} głośnik wyłączony [EdycjaUst] blokada edycji wszystkich ustawień {1} blokada włączona {0} blokada wyłączona Wprowadzenie hasła użytkownika lub serwisowego znosi blokadę Komunikacja //KOMUNIK. CtrlCOM2= COM2= BR2= bps WifiPIN= [CtrlCOM2] wybór sterowania zdalnego lub lokalnego: {Loc} sterowanie lokalne przy użyciu panelu DEN16-C; możliwość odczytu danych poprzez MODBUS {Rem} sterowanie zdalne; możliwość zapisywania i odczytu danych poprzez MODBUS [COM2] {TAK NIE} umożliwia załączenie komunikacji przy pomocy portu COM2 i magistrali MODBUS RTU (RS485) [BR2] { } prędkość transmisji danych dla COM2 (zmiana możliwa tylko w trybie STOP) [bits/s] [WifiPIN] czterocyfrowy PIN modułu komunikacji bezprzewodowej Regulacja wilgotności //REG.WILG. RH= % RHzad= % RHctrl= [RH] wilgotność względna zmierzona przez czujnik umieszczony w panelu DEN-16C [RHzad] {10-90%} zadana wilgotność względna [RHctrl] {ON OFF} włączenie/wyłączenie algorytmu sterowania wentylatorami od wilgotności względnej 16/27

17 USTAWIENIA ZAAWANSOWANE /USTAW.ZAAW. Wejścia Wentylat. Czujniki Reg.Temp. Nagrzewn. Odzysk C. Pompa Ciep. Bloki czas. Auto Stop Ust. Fab. Dostęp Menu dostępne po wpisaniu hasła fabrycznego Wejścia \\*WEJŚCIA Unibox3: DI0f= S=_ R=_ DI1f= S=_ R=_ DI2f= S=_ R=_ DI3f= S=_ R=_ DI4f= S=_ R=_ AINfn= Extender: DI5f= S=_ R=_ DI6f= S=_ R=_ DI7f= S=_ R=_ UI1fn= UI2fn= [DI0f]:[DI7f] wybór komunikatu alarmowego wyświetlanego dla sygnału wejść cyfrowych: {DIN} wejście cyfrowe, bez komunikatu {FLT} zbiorczy alarm filtrów nawiewu i wywiewu {FRS} alarm przeciwzamrożeniowy {!HE} alarm nagrzewnicy elektrycznej {POZ} alarm przeciwpożarowy {VNP} zbyt niski spręż wentylatora nawiewu (ew. nawiewu i wywiewu) 17/27

18 {VAL} alarm TK/falownika wentylatora nawiewu/wywiewu {LoP} sygnał presostatu/przetwornika niskiego ciśnienia sprężarki pompy ciepła {HiP} sygnał presostatu/przetwornika wysokiego ciśnienia sprężarki pompy ciepła {SAL} alarm sprężarki pompy ciepła [S] stan danego wejścia, przy którym pojawia się komunikat alarmowy {0} alarm przy otwartym styku (styk normalnie zamknięty NC) {1} alarm przy zamkniętym styku (styk normalnie otwarty NO) [R] wybór ilości stanów alarmowych występujących w ciągu godziny, aby alarm wymagał skasowania {0} brak konieczności potwierdzenia danego alarmu ustąpienie alarmu powoduje powrót do normalnej pracy {1} już pierwszy alarm z danego wejścia wymaga skasowania {2-6} ilość alarmów, jaka musi wystąpić w ciągu godziny od pierwszego stanu alarmowego, aby alarm wymagał po twierdzenia parametrem reset w menu alarmy [AINFn, UI1fn, UI2fn] wybór sposobu wyświetlania wejść uniwersalnych {AI} wejście analogowe {DI} wejście cyfrowe Wentylatory \\*WENTYLAT. Nmin= % Wmin= % MaxRpmN= % MaxRpmW= % [N,W min] parametry ograniczają minimalną prędkość zadaną wentylatorów nawiewu i wywiewu nie ma możliwości obniżenia prędkości wentylatorów poniżej tej wartości [MaxRpmN] maksymalne obroty silnika nawiewu wyrażone jako procent jego obrotów znamionowych (RpmN) [MaxRpmW] maksymalne obroty silnika nawiewu wyrażone jako procent jego obrotów znamionowych (RpmW) Czujniki //*CZUJNIKI TpCor=-_._ C [TpCor] korekcja odczytu wartości czujnika pomieszczeniowego w zakresie ( - 3 C; 0 C) Regulator temperatury //*REG.TEMP. Ti1= 1/Kp1= Ti2= 1/Kp2= Ti3= 1/Kp3= Nastawy regulatora głównej pętli grzania/chłodzenia: [Ti1] stała całkowania [1/Kp1] odwrotność wzmocnienia Nastawy regulatora ograniczenia dolnego temperatury nawiewanej: [Ti2] stała całkowania [1/Kp2] odwrotność wzmocnienia Nastawy regulatora ograniczenia górnego temperatury nawiewanej: 18/27

19 [Ti3] stała całkowania [1/Kp3] odwrotność wzmocnienia Nagrzewnica wtórna //*NAGRZEWN. HwMin= % PuTzON=± C PuTzEN= PWM1fun= H2Mode= [HwMin] minimalne wysterowanie wyjścia 0-10V sekwencji grzania dla nagrzewnicy wodnej [PuTzON] temperatura zewnętrzna załączenia pompy nagrzewnicy wodnej. Poniżej wskazanej temperatury pompa pracuje zawsze, niezależnie od trybu pracy oraz zapotrzebowania na ciepło. [PuTzEN] zezwolenie na pracę algorytmu PuTzON {TAK NIE} [PWM1fun] wybór funkcji wyjścia PWM1 w aplikacji 20 {C} wyjście PWM1 przyjmuje funkcję startu chłodzenia {HE1} wyjście PWM1 przyjmuje funkcję płynnej kontroli nagrzewnicy elektrycznej wstępnej [H2Mode] wybór funkcji wstępnej nagrzewnicy elektrycznej w aplikacji App20 jeśli wartość parametru PWM1fun to HE1 {RPT} nagrzewnica wstępna działa w trybie przeciwoszronieniowym rekuperatora {2SQ} nagrzewnica wstępna działa jako drugi stopień nagrzewnicy wodnej. Jeśli wysterowanie nagrzewnicy wodnej wyniesie 100% nagrzewnica wstępna rozpocznie pracę Odzysk ciepła //*ODZYSK C. Rpr= Sice= Tice=± C ByHil= RpOFF= min HExType= [Rpr] {TAK NIE} aktywowanie zabezpieczenia przeciwoblodzeniowego [Sice] wybór czujnika, na podstawie którego realizowana będzie funkcja przeciwoblodzeniowa: {Tn} czujnik nawiewu za odzyskiem ciepła {Tr} czujnik wywiewu za odzyskiem ciepła [Tice] temperatura progu zadziałania zabezpieczenia przeciwoblodzeniowego {0-30 C} [ByHiL] parametr umożliwia wybór czujnika odniesienia, względem którego będzie ograniczany odzysk latem: {Tp} czujnik temperatury pomieszczeniowy {Tw} czujnik temperatury wywiewu {--} brak ograniczania odzysku [RpOFF] {0-59min} czas zwłoki po starcie układu, po którym uruchomiona zostaje funkcja zabezpieczenia przeciwoblodzeniowego Rpr [HExType] wybór typu wymiennika dla App6 i App7: {RC} wymiennik krzyżowy z przepustnicą bypassu sterowaną płynnie {RR} wymiennik obrotowy 19/27

20 Pompa ciepła //*POMPA C. AFpraca= LPC=._bar HPC=._bar Trun= min Ton= min Toff= min LTh=._bar Hth= bar LSP=._bar HSP= bar LCr=._bar HCr=._bar [AFPraca] {TAK NIE} zezwolenie na pracę sprężarki pompy ciepła [LPC] aktualna wartość odczytywana przez przetwornik niskiego ciśnienia pompy ciepła [HPC] aktualna wartość odczytywana przez przetwornik wysokiego ciśnienia pompy ciepła [Trun] mierzony czas nieprzerwanej pracy pompy ciepła [Ton] dopuszczalny nieprzerwany czas pracy pompy ciepła [Toff] czas trwania przerwy w pracy pompy ciepła po przekroczeniu dopuszczalnego czasu pracy [LTh] dopuszczalna wartość minimalna niskiego ciśnienia pompy ciepła [HTh] dopuszczalna wartość maksymalna wysokiego ciśnienia pompy ciepła [LSp] wartość zadana niskiego ciśnienia pompy ciepła [HSp] wartość zadana wysokiego ciśnienia pompy ciepła [LCr] korekta odczytu z przetwornika niskiego ciśnienia pompy ciepła [HCr] korekta odczytu z przetwornika wysokiego ciśnienia pompy ciepła Bloki czasowe //*BL.CZAS. T1on = T1off= T2on = T2off= T3on = T3off= T4on = T4off= T5on = T5off= T6on = T6off= TRS1on= TRS2on= [T1on] [T6on] czas opóźnienia załączenia [T1off] [T6off] czas opóźnienia wyłączenia [TRS1on] czas przerwy przerzutnika 1 [TRS2on] czas przerwy przerzutnika 2 Funkcje poszczególnych czasów zależą od wybranej aplikacji (patrz opis aplikacji). 20/27

21 Funkcja Auto Stop //*AUTO STOP AS= Int= h ASdurat= Tleft= min Count= [AS] {TAK NIE} aktywowanie funkcji AUTO STOP wymuszającej cykliczne przerwy w pracy w cyklu dobowym na czas określony parametrem [ASDurat] {1-30min}, co ilość godzin określoną parametrem [Int] {1-23}. [Tleft] aktualny czas trwanie przerwy w pracy urządzenia podczas zadziałania funkcji AUTO STOP [Count] ilość wywołań funkcji AUTO STOP w ciągu doby Ustawienia fabryczne //*UST.FAB. Ust.Fab.= Ap= [Ust.Fab.] {TAK NIE} wybór przywrócenia ustawień fabrycznych (wszystkie parametry) [Ap] {App1-App21} wybór aplikacji sterowania. Wybór jest możliwy tylko w przypadku wyłączenia pracy (Stan OFF) Dostęp //*DOSTĘP H2en=_ Cen=_ REen=_ KMen=_ H1en=_ GWCen=_ [H2en] {0 1} dostęp do menu sterowania nagrzewnicą wtórną [Cen] {0 1} dostęp do menu sterowania chłodnicą [REen] {0 1} dostęp do menu sterowania odzyskiem ciepła [KMen] {0 1} dostęp do menu sterowania komorą mieszania [H1en] {0 1} dostęp do menu sterowania nagrzewnicą wstępną [GWCen] {0 1} dostęp do menu sterowania gruntowym wymiennikiem ciepła 21/27

22 ALARMY /ALARMY FILTRY RESET=_ AL = AL0= AL1= AL2= AL3= AL4= AL5= AL6= AL7= [RESET] {0 1} zmiana stanu na 0 umożliwia skasowanie alarmów. Jeżeli dany stan alarmowy został skonfigurowany jako niewymagający kasowania, komunikat zniknie automatycznie po ustąpieniu alarmu. Skasowanie komunikatu wymaga wcześniejszego ustąpienia stanu alarmowego. [AL] aktualny stan alarmów wewnętrznych układu: {COM} brak komunikacji pomiędzy panelem DEN16-C a sterownikiem Unibox {Flt} zbiorczy alarm filtrów wywołany przez przekroczenie czasu użytkowania filtrów przy pracujących wentylatorach (patrz paragraf ) {SNS} awaria czujnika temperatury Tp w panelu {FLT} zbiorczy alarm filtrów nawiewu i wywiewu wywołany przekroczeniem czasu pracy (patrz menu Filtry) [AL0-AL7] aktualny stan alarmów zewnętrznych układu: {OK} brak alarmów {FRS} alarm przeciwzamrożeniowy {FLT} zbiorczy alarm presostatów filtrów nawiewu i wywiewu {!HE} alarm nagrzewnicy elektrycznej {POZ} alarm przeciwpożarowy {VNP} zbyt niski spręż wentylatora nawiewu (ew. nawiewu i wywiewu) {VAL} alarm TK/falownika wentylatora nawiewu/wywiewu {LoP} sygnał przetwornika niskiego ciśnienia sprężarki pompy ciepła {HiP} sygnał przetwornika wysokiego ciśnienia sprężarki pompy ciepła {SAL} alarm sprężarki pompy ciepła FILTRY //FILTRY FCntEn= FRem= h [FCntEn] aktywowanie alarmu oraz licznika czasu pracy filtrów nawiewu i wywiewu przy włączonych wentylatorach. [Frem] czas pozostały do zużycia filtrów. Jeśli wartość parametru FRem spadnie do 0 załączony zostanie alarm. Po wymianie filtrów na nowe należy podać ich przewidywaną, bądź gwarantowaną przez producenta żywotność HASŁA /HASŁA Hasło: - [Hasło] 4 cyfrowe hasło dostępu do ustawień serwisowych (11-02) lub fabrycznych 22/27

23 INFO /INFO Soft ver.: Sw Mb [Soft ver.] aktualna wersja oprogramowania: {sw} panelu DEN16-C {mb} sterownika UNIBOX Czas/Język /CZAS&JĘZYK Dzień: Godz:hh-mm Lang= [Dzień] ustawianie aktualnego dnia tygodnia [Godz] ustawianie aktualnego czasu [Lang] {PL ANG ITA DEU LV EST} wybór języka Przywracanie ustawień domyślnych /PRZYWR.UST Ust.Dom.= [Ustaw.Dom.] {TAK NIE} przywrócenie wartości domyślnych parametrów programatora tygodniowego i ustawień serwisowych 6. Podłączanie panelu DEN16-C Panel DEN16-C zasilany jest napięciem 12-14V DC dostarczanym ze sterownika UNIBOX3v41 lub UNIBOX Lite. Zarówno zasilanie, jak i sterowanie odbywa się poprzez 4-żyłowy przewód komunikacyjny. Z każdej ze stron może on być zakończony końcówkami typu RJ11 (4 stykowa, gabaryt 6) lub podłączony bezpośrednio do złącza zaciskowego COM1. Przewód z końcówkami RJ należy wykonać metodą z przeplotem. W przypadku stosowania przewodów dłuższych niż 5m, zaleca się stosowanie przewodu typu skrętka, np. UTP (1. para: +12V, G0; 2. para: A, B). 23/27

24 7. Tabela ustawień fabrycznych STAN OFF TRYB Manual Ustawienia trybu manualnego: N,W 75% Tzad 21 C Ustawienia trybu Max: FW 1 min N,W 99% Ustawienia trybu kalendarzowego: N, W 85% Tzad 21 C FS RUN Koniec strefy 1 6 Koniec strefy 2 12 Koniec strefy 3 18 Koniec strefy 4 23 Ustawienia bypassu: Tzal 25 C Twyl 30 C Ustawienia GWC: GWCoff 12 C GWCon 25 C TregOn 6 TregOff 22 P2 GWC Ustawienia nagrzewnicy wstępnej: TzHEon 5 C TnHEoff 20 C RunH1 ON P2 GWC Komora mieszania: KMOff 5 C KMOn 15 C KmMin 0% KmRecEn NIE Ustawienia wentylatorów: Nmin Zależne od wybranej aplikacji Wmin Zależne od wybranej aplikacji MaxRpmN 99% MaxRpmW 99% Ustawienia regulatora: Ti1 30 1/Kp1 1 Ti2 30 1/Kp2 1 Ti3 10 1/Kp3 1 Ustawienia nagrzewnicy wtórnej: RunH2 ON H2on 10% H2off 5% H2TzEn 16 C HwMin 0% PuTzON 5 C PuTzEN NIE PWM1fun C H2Mode RPT Ustawienia chłodnicy: 24/27

25 RunC ON Con 10% Coff 5% CTzEn 21 Ustawienia odzysku ciepła: Rpr TAK Sice Tr Tice 5 C ByHil Tp RpOFF 15 min HexType RC Ustawienia komunikacji: CtrlCOM2 Loc COM2 TAK BR Ustawienia bloków czasowych: Zależne od wybranej aplikacji Ograniczenia temperatury powietrza nawiewanego: Tlo 15 C Thii 35 C Ustawienia funkcji wejść cyfrowych: Zależne od wybranej aplikacji Ustawienia pompy ciepła: AFpraca NIE LtH +1.5bar HtH 27 LsP +3.5bar HsP 22bar LCr 0.0bar HCr 0.0bar Ustawienia auto stopu: AS NIE ASInt 12h ASDurat 15min Ustawienia temperatur Rsn Tw 8. Załączniki 25/27

26 9. Notatki 26/27

27 27/27
