1 PROJ-TEL-BUD Zbigniew Rybicki Niedrzwica Duża ul. Bazowa 10 NIP , Regon Nr arch. 013/2009 Ilość egz. 7 Egz. Nr 5 PROJEKT BUDOWLANO-WYKONAWCZY Temat : BUDOWA KANALIZACJI TELETECHNICZNEJ WZDŁUŻ DROGI GMINNEJ UL. SOSNOWA W KRASNOBRODZIE Działki nr : 1819, 1820, 1821, 1903/2, 1902/2, 1902/1, 1900, 1887, 1886, 1885/6, 1885/1, 1884, 1885/8, 1883, 1878, 1877, 1876, 1875, 1860, 1859 Miejscowość : Krasnobród ul. Sosnowa Data wykonania : 12 marzec 2009r. Inwestor : Gmina Krasnobród Adres : ul.3-go Maja Krasnobród Rozdzielnik : Egz. nr : 1-2 Starostwo Powiatowe w Zamościu 3-5 Inwestor Opracował Projektował Sprawdził Imię i Nazwisko Podpis Data Zbigniew Rybicki Zbigniew Rybicki Marian Biały

2 Spis treści 1. CZĘŚĆ OGÓLNA PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA INWESTOR UŻYTKOWNIK DOKUMENTACJA ZWIĄZANA 3 2. CZĘŚĆ TECHNICZNA BUDOWA KANALIZACJI TELETECHNICZNE WARUNKI TECHNICZNE I NORMY PRZEPISY BHP 4 3. ZESTAWIENIE RUR DO BUDOWY KANALIZACJI 5 4. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW 5 5. RYSUNKI I MAPY 6 RYS. NR 1 ORIENTACJA 6 RYS. NR 2 MAPA Z PRZEBIEGIEM TRASOWYM BUDOWY KANALIZACJI TELETECHNICZNEJ 6 RYS. NR 3 SCHEMAT BUDOWY KANALIZACJI TELETECHNICZNEJ 6 6. UZGODNIENIA 7 7. PRZEDMIAR INFORMACJA BIOZ 18

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot opracowania Zakres inwestycji obejmuje: Budowę kanalizacji teletechnicznej wzdłuż drogi gminnej ul. Sosnowa w Krasnobrodzie dla potrzeb własnych Urzędu Miasta w Krasnobrodzie Podstawa opracowania - warunki techniczne wydane przez Urząd Miejski w Krasnobrodzie - dane zebrane w terenie - obowiązujące przepisy i normy Inwestor Inwestorem jest Gmina Krasnobród, ul. 3-go Maja Krasnobród 1.4. Użytkownik Użytkownikiem będzie Gmina Krasnobród, ul. 3-go Maja Krasnobród 1.5. Dokumentacja związana Projekt budowlany BUDOWĄ DROGI GMINNEJ NR L RELACJI DR. POWIATOWA 3261 L KRASNOBRÓD - ŁASOCHY - DR. POW L KRASNOBRÓD - DŁUGI KĄT (ULICA SOSNOWA W KRASNOBRODZIE) KM Część techniczna 2.1. Budowa kanalizacji teletechniczne Projekt zakłada budowę kanalizacji teletechnicznej jednootworowej wzdłuż ul. Sosnowej w Krasnobrodzie na odcinku od skrzyżowania ul. Tadeusza Kościuszki i Sosnowej w km od do km projektowanej drogi gminnej. Do budowy kanalizacji teletechnicznej stosować rury RPCW 110/3,0 oraz HDPE 110/6,3. Do budowy kanalizacji teletechnicznej stosować studnie SKR 1. Głębokość ułożenia kanalizacji powinna być taka, aby najmniejsze przykrycie liczone od poziomu nawierzchni do górnej powierzchni kanalizacji wynosiło min 0,7 m a pod ulicami min. 0,8 m. Schemat budowy kanalizacji przedstawia rys. nr 3 Budowę prowadzić w sposób jak najmniej utrudniający organizację ruch pojazdów i pieszych. Wytyczenie i prowadzenie prac wykonać zgodnie z opinią ZUDP. Przed zasypaniem wykopów dokonać wymaganych odbiorów i sprawdzeń oraz inwentaryzacji geodezyjnej powykonawczej 2.2. Warunki techniczne i normy Budowę poprzedzić szczegółowym wytyczeniem w terenie trasy projektowanej kanalizacji teletechnicznej, oraz istniejących urządzeń infrastruktury podziemnej (kabli energetycznych, telekomunikacyjnych, przewodów gazowych i wodociągowych, itp.). W celu szczegółowego ustalenia lokalizacji uzbrojenia terenu należy wykonać poprzeczne przekopy kontrolne. Prace prowadzić w sposób jak najmniej utrudniający organizację ruchu pojazdów i pieszych. W tym celu należy równolegle odtwarzać wszystkie nawierzchnie trwałe występujące na trasie budowy rurociągów kablowych. Minimalne odległości przy zbliżeniach i skrzyżowaniach kabli telekomunikacyjnych z innymi urządzeniami infrastruktury technicznej zestawione zostały w poniższej tabeli.

4 Rodzaj obiektu Linia kablowa telekomunikacyjna Kanalizacja ściekowa Podbudowa telekomunikacyjnej linii nadziemnej Ściany budynków i ogrodzeń Urządzenia odgromowe budynków Drzewa wzdłuż drogi Słupy oświetleniowe Wodociąg sieć magistralna Wodociąg sieć rozdzielcza Sieć gazowa Skrzyżowanie [m] dowolne 0, ,25 0,15 zależy od średnicy gazociągu i jego ciśnienia Zbliżenie [m] dowolne 1,0 2,0 0,5 5,0 2,0 0,8 1,0 0,5 zależy od średnicy gazociągu i jego ciśnienia Na skrzyżowaniach i zbliżeniach z uzbrojeniem terenu, w miejscach gdzie nie mogą być dotrzymane odległości pionowe i poziome, należy stosować w uzgodnieniu z inspektorem nadzoru odpowiednie do okoliczności zabezpieczenia (rury osłonowe, przegrody i ławy betonowe). Po zakończeniu budowy należy wykonać dokumentację powykonawczą w oparciu o inwentaryzację geodezyjną powykonawczą i w uzgodnieniu z inspektorem budowy. Wykonane roboty podlegają odbiorowi technicznemu przy udziale przedstawiciela TP S.A.. Przed przystąpieniem do prac należy zapoznać się z projektami związanymi. Zbliżenia i skrzyżowania kabli z innymi urządzeniami uzbrojenia terenowego wykonać zgodnie z opinią Zespołu Uzgodnień Dokumentacji, uzgodnieniami branżowymi oraz tabelą zabezpieczeń miejsc kolizji. Do budowy sieci można przystąpić po uzyskaniu przez Inwestora prawomocnej decyzji o pozwoleniu na budowę. Budowę prowadzić w oparciu o obowiązujące w Polsce przepisy BHP, normy budowlane oraz podane niżej normy zakładowe TP S.A.: - ZN-96/TP S.A Zbliżenia i skrzyżowania z urządzeniami uzbrojenia terenowego. - ZN-96/TP S.A Uszczelki końców rur kanalizacji kablowej. - ZN-96/TP S.A Telekomunikacyjna kanalizacja kablowa - ZN-96/TP S.A Kanalizacja pierwotna - ZN-96/TP S.A Studnie kablowe 2.3. Przepisy BHP W trakcie budowy kanalizacji teletechnicznej należy przestrzegać aktualnie obowiązujących przepisów związanych z bezpieczeństwem i higieną pracy. Ważniejsze akty prawne regulujące sprawy BHP w budownictwie ogólnym i telekomunikacyjnym: - Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych (Dz.U. nr 13, poz r) - Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U. nr 62, poz ) - Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U. nr 62 poz ) - Zarządzenie nr 57 Dyrektora Generalnego TP S.A. ds. Zasobów Ludzkich z dnia w sprawie wprowadzenia Instrukcji bezpieczeństwa i higieny pracy przy budowie (montażu), remoncie, konserwacji i obsłudze technicznej linii i urządzeń telekomunikacyjnych

5 3. ZESTAWIENIE RUR DO BUDOWY KANALIZACJI Lp. Przelot Ilość Typ rury Długość przelotu RPCW HDPE otworów 110/3,0 110/6,3 PS 110 PS SKR 1/1- SKR 1/ SKR 1/2- SKR 1/ SKR 1/3- SKR 1/ SKR 1/4- SKR 1/ SKR 1/5- SKR 1/ SKR 1/6- SKR 1/ Suma: Uwagi 4. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW - rura RPCW 110/3,0-489,0 m - rura HDPE 110/6,3-116,0 m - rura PS 110 Arot - 5,0 m - rura PS 160 Arot - 4,0 m - studnia SKR 1 ( kompletna) - 7,0 szt - złączka do rur prostych ZR szt

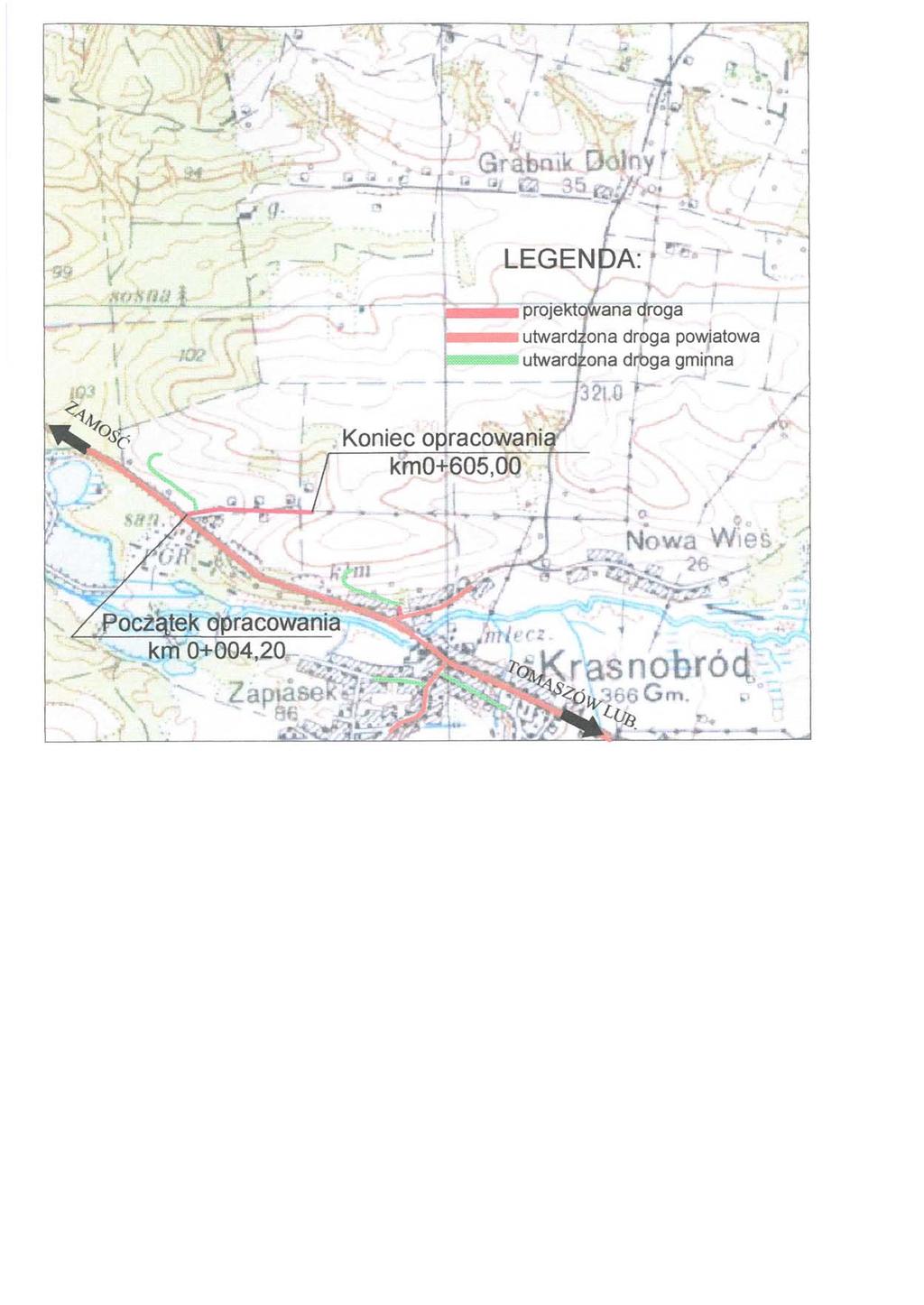

6 5. RYSUNKI I MAPY Rys. nr 1 Orientacja Rys. nr 2 mapa z przebiegiem trasowym budowy kanalizacji teletechnicznej Rys. nr 3 schemat budowy kanalizacji teletechnicznej

7

8 6. UZGODNIENIA

9

10

11

12

13

14

15

16 Oświadczenie o kompletności dokumentacji Lublin, dnia r. OŚWIADCZENIE Na podstawie art. 20, ust. 4 ustawy z dnia 7 lipca 1994r.- Prawo Budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) OŚWIADCZAM, że projekt budowlany BUDOWA KANALIZACJI TELETECHNICZNEJ WZDŁUŻ DROGI GMINNEJ UL. WIŚNIWA W KRASNOBRODZIE branża telekomunikacyjna został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant: Sprawdzający:

17 7. PRZEDMIAR

18 8. INFORMACJA BIOZ Temat : BUDOWA KANALIZACJI TELETECHNICZNEJ WZDŁUŻ DROGI GMINNEJ UL. SOSNOWA W KRASNOBRODZIE Działki nr : 1819, 1820, 1821, 1903/2, 1902/2, 1902/1, 1900, 1887, 1886, 1885/6, 1885/1, 1884, 1885/8, 1883, 1878, 1877, 1876, 1875, 1860, 1859 Miejscowość : Krasnobród ul. Sosnowa Data wykonania : 12 marzec 2009r. Inwestor : Gmina Krasnobród Adres : ul.3-go Maja Krasnobród Projektował Imię i Nazwisko Podpis Data Zbigniew Rybicki

19 Część opisowa: 1. Zakres i kolejność realizacji robót Poniżej przedstawiono zakres robót według kolejności ich wykonywania - Wyznaczenie geodezyjne przebiegu - Wykonanie przekopów kontrolnych - Wykonanie wykopów - Zasypanie wykopów 2. Wykaz istniejących obiektów budowlanych W rejonie prowadzonych robót znajdują się obiekty budowlane: Infrastruktura techniczna niezwiązana. - kable telekomunikacyjne - kanalizacja sanitarna kanalizacja ciągi jezdne 3. Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - ciągi jezdne 4. Przewidywane zagrożenia podczas realizacji robót budowlanych, określających skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Przewidywanymi zagrożeniami są: - ruch kołowy na drogach lokalnych i wojewódzkich W czasie wykonywania prac mogą przejeżdżać pojazdy samochodowe i ciągniki. Nasilenie ruchu jest średnie, lecz nieregularne. Może powodować zaskoczenie przez przejeżdżający pojazd. Plac budowy powinien być wygrodzony i oznakowany. - Prowadzenie wykopów (wykopy płytkie i głębokie ponad 1,0 m). Występuje możliwość wjechania pojazdem lub wpadnięcia do wykopu pracowników i osób trzecich. Występuje możliwość osunięcia się ziemi do wykopów wykonanych pod komory przewiertowe i zawalenia pracowników. Występuje możliwość potrącenia przez maszyny budowlane takie jak dźwigi i koparki oraz upuszczenia przenoszonych lub przewożonych przez nie materiałów budowlanych. 5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Szkolenia w dziedzinie BHP dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: - szkolenie wstępne, - szkolenie okresowe. Szkolenia wstępne ogólne ( instruktaż ogólny ) przechodzą wszyscy nowo zatrudniani pracownicy przed dopuszczeniem do wykonywania pracy. Obejmuje ono zapoznanie pracowników z podstawowymi przepisami BHP zawartymi w Kodeksie Pracy, w układach zbiorowych pracy i regulaminach pracy, zasadami BHP obowiązującymi w danym zakładzie pracy oraz zasadami udzielania pierwszej pomocy.

20 Szkolenie wstępne na stanowisku pracy ( Instruktaż stanowiskowy ) powinien zapoznać pracowników z zagrożeniami występującymi na określonym stanowisku pracy, sposobami ochrony przed zagrożeniami, oraz metodami bezpiecznego wykonywania pracy na tym stanowisku. Pracownicy przed przystąpieniem do pracy, powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Fakt odbycia przez pracownika szkolenia wstępnego ogólnego, szkolenia wstępnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym, powinien być potwierdzony przez pracownika na piśmie oraz odnotowany w aktach osobowych pracownika. Szkolenia wstępne podstawowe w zakresie BHP, powinny być przeprowadzone w okresie nie dłuższym niż 6 miesięcy od rozpoczęcia pracy na określonym stanowisku. Szkolenia okresowe w zakresie BHP dla pracowników zatrudnionych na stanowiskach robotniczych, powinny być przeprowadzane w formie instruktażu nie rzadziej niż raz na 3 lata, a na stanowiskach pracy, na których występują szczególne zagrożenia dla zdrowia lub życia oraz zagrożenia wypadkowe nie rzadziej niż raz w roku. Pracownicy zatrudnieni na stanowiskach operatorów maszyn budowlanych i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Powyższy wymóg nie dotyczy betoniarek z silnikami elektrycznymi jednofazowymi oraz silnikami trójfazowymi o mocy do 1 kw. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: - wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych, - postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, - udzielania pierwszej pomocy. Wyżej wymienione instrukcje powinny określać czynności do wykonywania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonywania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagrożenia dla życia lub zdrowia pracowników. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiająca szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. Nieprzestrzeganie przepisów BHP na placu budowy prowadzi do powstania bezpośrednich zagrożeń dla życia lub zdrowia pracowników. Środki organizacyjne zapobiegające powstaniu wypadków przy pracy: Właściwa ogólna organizacja pracy: - prawidłowy podział pracy lub rozplanowanie zadań, - właściwe polecenia przełożonych, - właściwy nadzór robót, - instrukcje posługiwania się czynnikiem materialnym, - nie tolerowanie przez nadzór odstępstw od zasad bezpieczeństwa pracy, - właściwe przeszkolenie w zakresie bezpieczeństwa pracy i ergonomii, - nie dopuszczenie do pracy człowieka z przeciwwskazaniami lub bez badań lekarskich; Właściwa organizacja stanowiska pracy:

21 - właściwe usytuowanie urządzeń i maszyn na stanowiskach pracy, - odpowiednie przejścia i dojścia, - korzystanie i właściwy dobór środków ochrony indywidualnej Środki techniczne zapobiegające powstania wypadków przy pracy: Właściwy stan czynnika materialnego: - eliminowanie wad konstrukcyjnych czynnika materialnego będących źródłem zagrożenia, - właściwa stateczność czynnika materialnego, - właściwe urządzenia zabezpieczające, - zapewnienie środków ochrony zbiorowej lub właściwy ich dobór, - właściwa sygnalizacja zagrożeń, - dostosowanie czynnika materialnego do transportu, konserwacji lub napraw; Właściwe wykonanie czynnika materialnego: - nie stosowanie materiałów zastępczych, - dotrzymanie wymaganych parametrów technicznych; - eliminowanie ukrytych wad materiałowych czynnika materialnego; Właściwa eksploatacja czynnika materialnego: - niedopuszczenie do nadmiernej eksploatacji czynnika materialnego, - dostateczna konserwacja czynnika materialnego, - właściwe naprawy i remonty czynnika materialnego. Osoba kierująca pracownikami jest obowiązana: - organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, - dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, - organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, - dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem, Na podstawie: - oceny ryzyka zawodowego występującego przy wykonywaniu robót na danym stanowisku pracy - wykazu prac szczególnie niebezpiecznych, - określenia podstawowych wymagań BHP przy wykonywaniu prac szczególnie niebezpiecznych, - wykazu prac wykonywanych przez co najmniej dwie osoby, - wykazu prac wymagających szczególnej sprawności psychofizycznej. kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu: - zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciążliwych, - zapewnić likwidację zagrożeń dla zdrowia i życia pracowników głównie przez stosowanie technologii, materiałów i substancji nie powodujących takich zagrożeń. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu). Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. Opracował:
