1 Smart Kamera IseeBell KENWEI KW-WF100 Instrukcja obsługi i instalacji Wyłączny Importer urządzeń marki KENWEI w Polsce: ELFON Sp. z o.o Kraków, ul. Pana Tadeusza 4

2

3 PRZÓD Czujnik ruchu PIR Głośnik Szeroko-kątna Kamera HD Czujnik światła Przycisk dzwonka Mikrofon UCHWYT MONTAŻOWY Przycisk Reset Złącze zasilania AC/DC9-24V/1A) Styk NO Złącza śrubowe Poziomica Otwory dla przewodów 4 Otwory śrub montażowych Przycisk Reset Styki elektryczne Śruba zabezpieczająca

4 Smart Kamera IseeBell Smart Kamera iseebell to produkt, który wykracza poza tradycyjną definicję wideodomofonu. Zależnie od Twoich potrzeb urządzenie może być wideodomofonem bezprzewodowym, kamerą dozorową bądź nianią elektroniczną do doglądania dziecka. Hasłem łączącym wszystkie zastosowania jest bezpieczeństwo. Dzięki wykorzystaniu Internetu i nowoczesnych technologii otrzymujemy możliwość samodzielnego stworzenia monitoringu z nasłuchem z dostępem z dowolnego miejsca, do którego dociera Internet. Zanim zamontujesz Jak to działa? Za pomocą aplikacji iseebell dostępnej dla systemów ios i Android należy urządzenie połączyć z siecią WiFi. Smart Kamera pozostaje w trybie czuwania jeśli nie wykryje ruchu. Jeśli w obrębie 3m sensor Smart Kamery wykryje ruch, podświetlony zostaje przycisk dotykowy dzwonka jednocześnie urządzenie zapisuje jedno lub kilka zdjęć. Zdjęcia są zapisywane na serwerze w chmurze podczas, gdy użytkownik otrzymuje powiadomienie na swoim smartfonie. Użytkownik za pomocą smartfona może przeglądać zapisane zdjęcia, odtwarzać obraz na żywo, prowadzić rozmowę lub nasłuch oraz sterować wbudowanym w urządzenie przekaźnikiem. Jeśli odwiedzający dotknie przycisk dzwonka urządzenie wyda sygnał dźwiękowy, wykona zdjęcie a smartfon z zainstalowaną aplikacją iseebell pokaże obraz z kamery i wyświetli powiadomienie o przychodzącym połączeniu. Użytkownik będzie miał możliwość rozpoczęcia rozmowy i otworzenia wejścia. W zestawie Nie instaluj urządzenia na metalowych powierzchniach gdyż mogą osłabić zasięg sygnału WiFi, unikaj również miejsc z wysoką temperaturą lub dużą wilgotnością. Napięcie zasilania mieści się w zakresie Smart Kamera Zestaw narzędzi AC/DC 9-24V. Upewnij się, że miejscu, którym zamierzasz zainstalować urządzenie sygnał WiFi jest dostatecznie silny, zbyt słaby sygnał może znacząco wpłynąć na jakość działania. 1 Instrukcja obsługi Uchwyt montażowy Uchwyt przegubowy Zasilacz 12V DC Jakość dźwięku i obrazu oraz ewentualne opóźnienia zależne są od jakości sygnału i przepustowości łącza internetowego. Krok 1 Jak podłączyć zamek Elektrozaczep - styk normalnie otwarty AC/DC:9-24V/1A 1 RVV2*0.5mm AC9-24V/1A DC9-24V/1A 2 Zasilacz UNLOCK 3 4 RVV2*0.75mm Normalnie otwarty Przycisk wyjścia Zasilacz Elektrozaczep Pobierz aplikację iseebell W sklepie App Store lub Android Google Play wyszukaj i zainstaluj aplikację iseebell (kody QR z linkami do aplikacji dostępne są na opakowaniu). Aplikacja wymaga systemu ios 8.0 lub Android bądź wyższych.

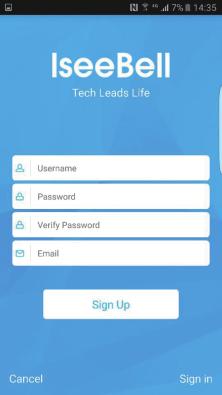

5 Krok 2 Uruch Smart Kamerę Krok 3 Podłącz zasilanie do uchwytu montażowego (polaryzacja zasilania nie ma znaczenia). Zamocuj uchwyt i załóż na niego Smart Kamerę, od dołu wkręć śrubę blokującą urządzenie w uchwycie. Jeśli wszystko się powiodło przycisk dzwonka powinien się podświetlić. Krok 4 Dodawanie Smart Kamery Uruchom aplikację i załóż konto lub jeśli je posiadasz zaloguj się. Upewnij się, że twój smartfon połączony jest z tą samą siecią WiFi, z którą będzie łączyć się Smart Kamera. Krok 5 Połączenie z siecią Wybierz symbol "+" w prawym górnym rogu aplikacji. Pojawi się ekran przypominający o zasileniu Smart Kamery, odczekaj 9s lub dotknij ekran, pojawi się monit przypominający, że smartfon musi być połączony z tą samą siecią WiFi, z którą będzie łączyć się Smart Kamera, znów odczekaj 9s lub dotknij ekran. Wprowadź hasło do sieci WiFi i wybierz Next. Pojawi się ekran z prośbą o zresetowanie urządzenia. Naciśnij przycisk RESET znajdujący się na tyle urządzenia - dioda przycisku dzwonka powinna zacząć szybko migać na niebiesko. Następnie pojawi się ekran pokazujący aby skierować obiektyw Smart Kamery na ekran telefonu z odległości ok. 10cm. Przytrzymaj naprzeciwko siebie Smart Kamerę i smartfon, Krok 6 kiedy na ekranie wyświetlać się będzie kod QR. Odczekaj chwilę. Po poprawnym odczytaniu kodu Smart Kamera wyemituje wesołą melodyjkę, w przypadku błędu zostanie wyemitowany smutny dźwięk trąbki. W razie niepowodzenia powtórz kroki 4 i 5 starając się aby jasność wyświetlacza smartfonu nie kontrastowała mocno z otoczeniem. Aplikacja IseeBell Korzystaj ze Smart Kamery! Po odczytaniu kodu QR urządzenie urządzenie będzie próbowało nawiązać połączenie z Internetem - po chwili będziesz mógł korzystać ze swojej Smart Kamery z dowolnego miejsca na świecie.

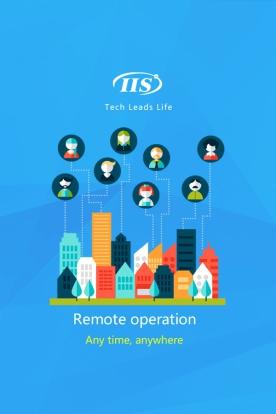

6 IseeBell Aplikacja IseeBell My Devices - tutaj znajdzie swoje podstawowe Smart Kamery Shared Davices - możesz współdzielić Smart Kamery ze znajomymi - tutaj znajdziesz udostępnione ci urządzenia Smart Guard - tutaj możesz przegląd nagrania zapisane w Chmurze (usługa płatna po pierwszym miesiącu użytkowania) Statusy kontrolki LED LED 1. Po uruchomieniu kontrolka przycisku dzwonka zaświeci na niebiesko 2. W stanie czuwania kiedy kamera nie wykrywa ruchu kontrolka zostaje wygaszona 3. Szybkie miganie - stan po resecie, kamera oczekuje na konfigurację WiFi 4. Po połączeniu z siecią WiFi - powolne miganie na niebiesko. 5. Po poprawnym połączeniu z serwerem kontrolka chwilowo zaświeci na niebiesko. 6. W przypadku wykrycia ruchu kontrolka będzie migać niebieskim światłem aby sygnalizować odwiedzającemu możliwość dotknięcia przycisku dzwonka. 7. W razie braku połączenia z Internetem kontrolka będzie migać na biało.

7 Parametry techniczne KENWEI KW-WF100 Kamera: HD, CMOS 1280x720px Kąt widzenia: 170 poziomo, 110 pionowo Zasilanie: DC lub AC 9-24V / 1 A Pobór prądu: DC 12V/380mA (MAX) Stopień szczelności: IP56 Temperatura pracy: -20 do +50 Częstotliwość WiFi: 2.4 GHz

8 Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym a także ustawy z dnia 24 kwietnia 2009 o bateriach i akumulatorach zabronione jest umieszczanie łącznie z innymi odpadami baterii i zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania baterii i zużytego sprzętu elektronicznego lub elektrycznego do punktu zbierania zużytego sprzętu. W celu zapewnienia przestrzegania wyżej wymienionych ustaw posiadamy stosowna umowę z Organizacją Odzysku Sprzętu Elektrycznego i Elektronicznego Biosystem Elektrorecykling. INSTRUKCJA OBSŁUGI I INSTALACJI v.1.0 Wyłączny Importer urządzeń marki KENWEI w Polsce: ELFON Sp. z o.o Kraków, ul. Pana Tadeusza 4
